Сделав небольшую паузу на срочные анонсы плат для нового сокета Intel, мы продолжаем разбирать недавно вышедшие материнские платы на чипсете AMD X570, а вернее, его новой ревизии X570S, которая по функциональности от первой ничем не отличается, разница лишь в более тонком техпроцессе X570S, а потому и в отсутствии нужды охлаждать его вентилятором (обычного пассивного радиатора вполне достаточно).
Про историю появления AMD X570 повторяться не стану, уже и так все известно. Напомню лишь, что X570 — флагманский чипсет для материнских плат с сокетом АМ4 для последних поколений процессоров Ryzen. От своего более урезанного собрата B550 отличается не только большим количеством PCIe линий, но и поддержкой PCIe 4.0.
У нас сегодня на рассмотрении очередная матплата от компании Asus. И в этот раз уже не под флагманским суббрендом ROG, а непосредственно под маркой Asus из новой серии ProArt. Это уже ставшей обычным явлением у производителей материнских плат семейство продуктов, нацеленных не на игровые дела, а на серьезную работу типа создания контента, моделирование и т.п. Серия ProArt, как и аналогичные у иных производителей вбирает в себя матплаты с широким набором периферии, включая как новейшие интерфейсы вроде Thunderbolt4, так и старые порты типа COM. Эти материнки имеют относительно строгие дизайны, которые, однако, все равно отражают стиль и направленность серии, минимум подсветки (или ее отсутствие вообще, кроме поддержки внешних подключаемых к матплате светодиодных наборов). Такие решения не имеют почти всех присущих игровым и оверклокерским платам «штучек» для удобства оверклокинга или легкости запуска и т.п.

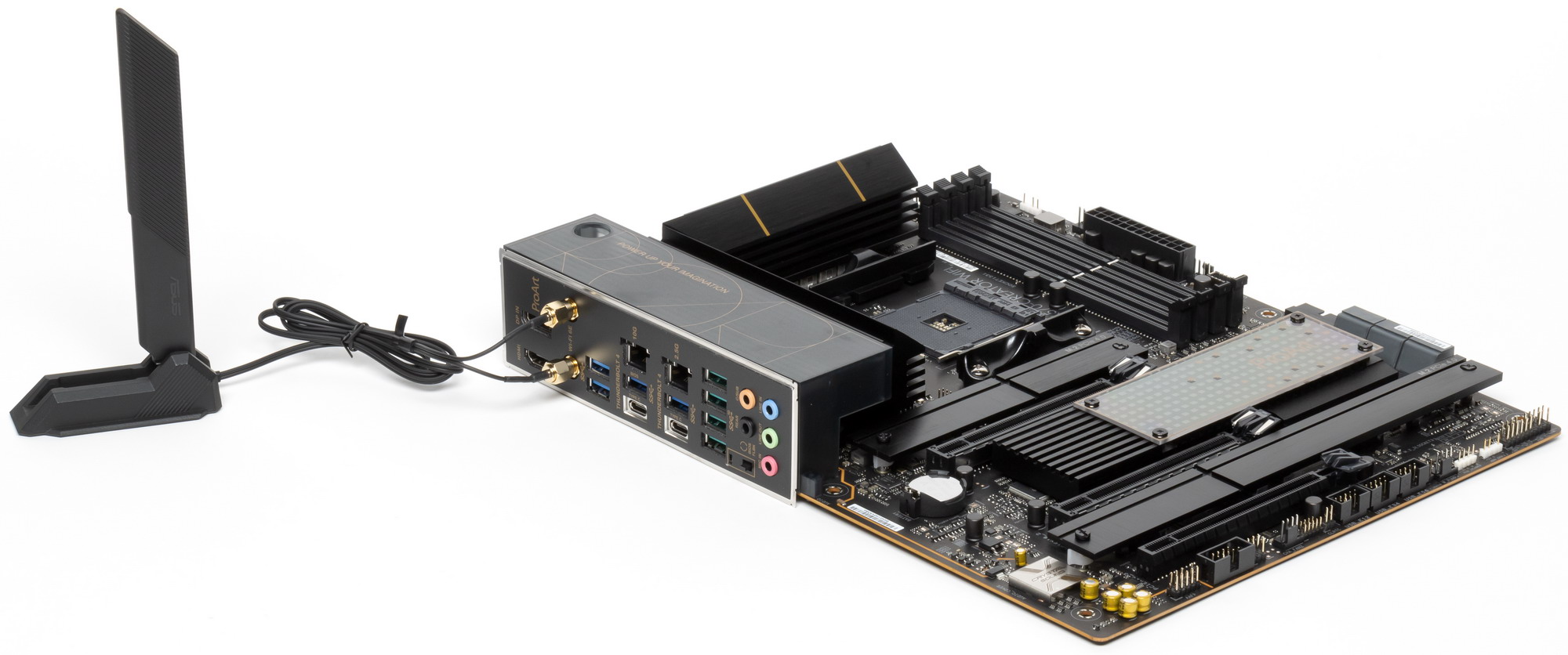

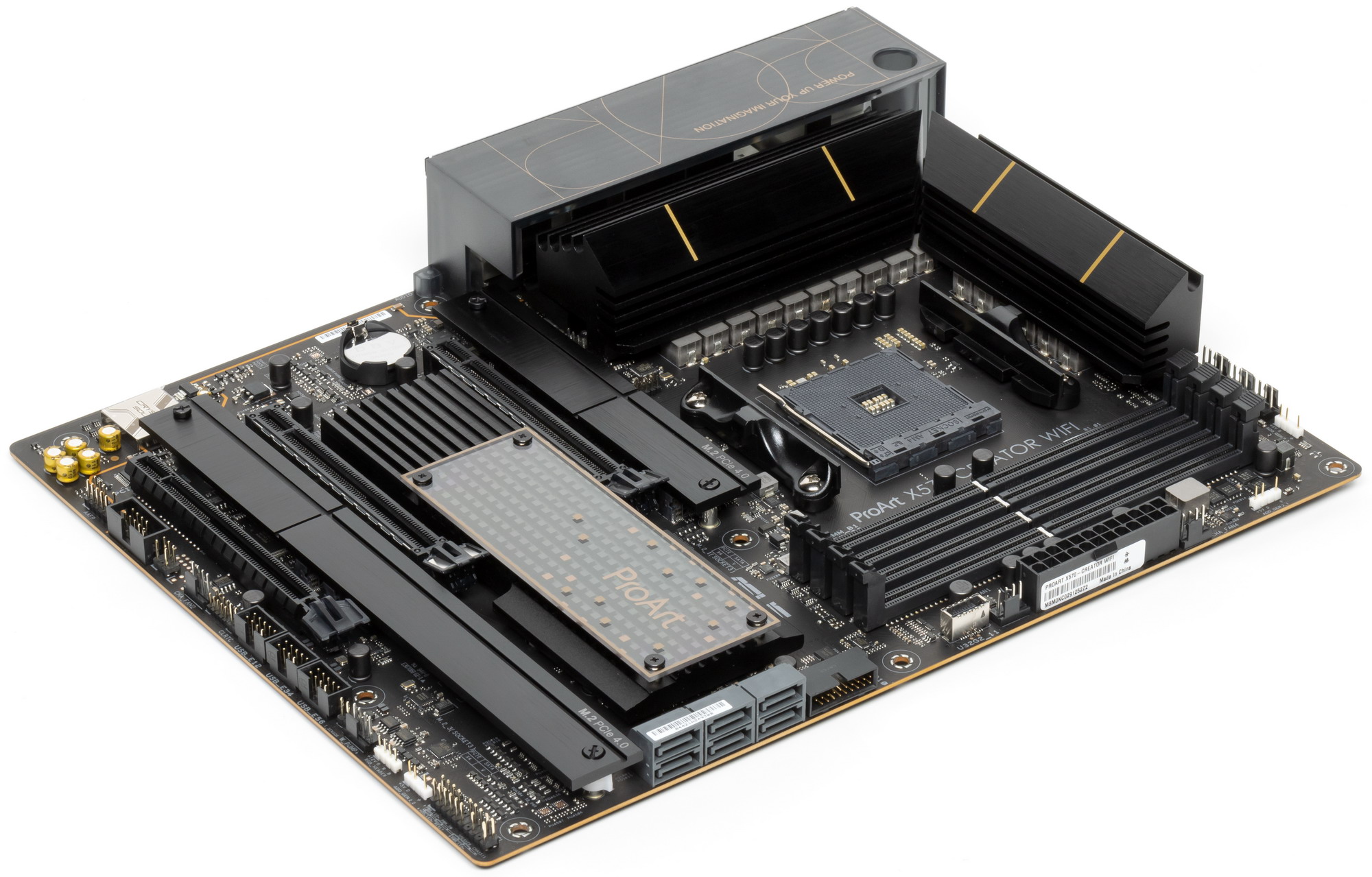

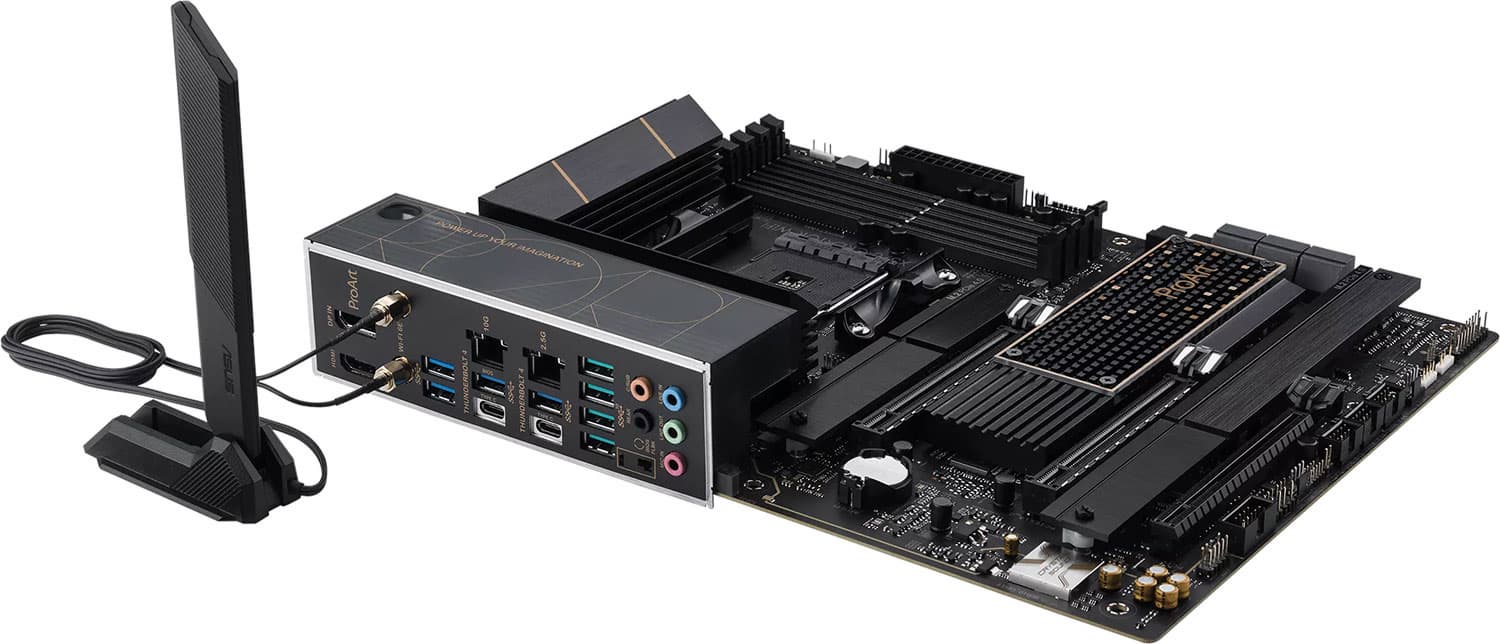

Ну чего все рассуждать о серии, давайте начнем изучать. Перед нами — Asus ProArt X570-Creator WiFi.
Asus ProArt X570-Creator WiFi поставляется в стандартного размера коробке без излишеств и наворотов. Дизайн строгий и вместе с тем стильный. Комплект размещен под платой в отдельных отсеках.

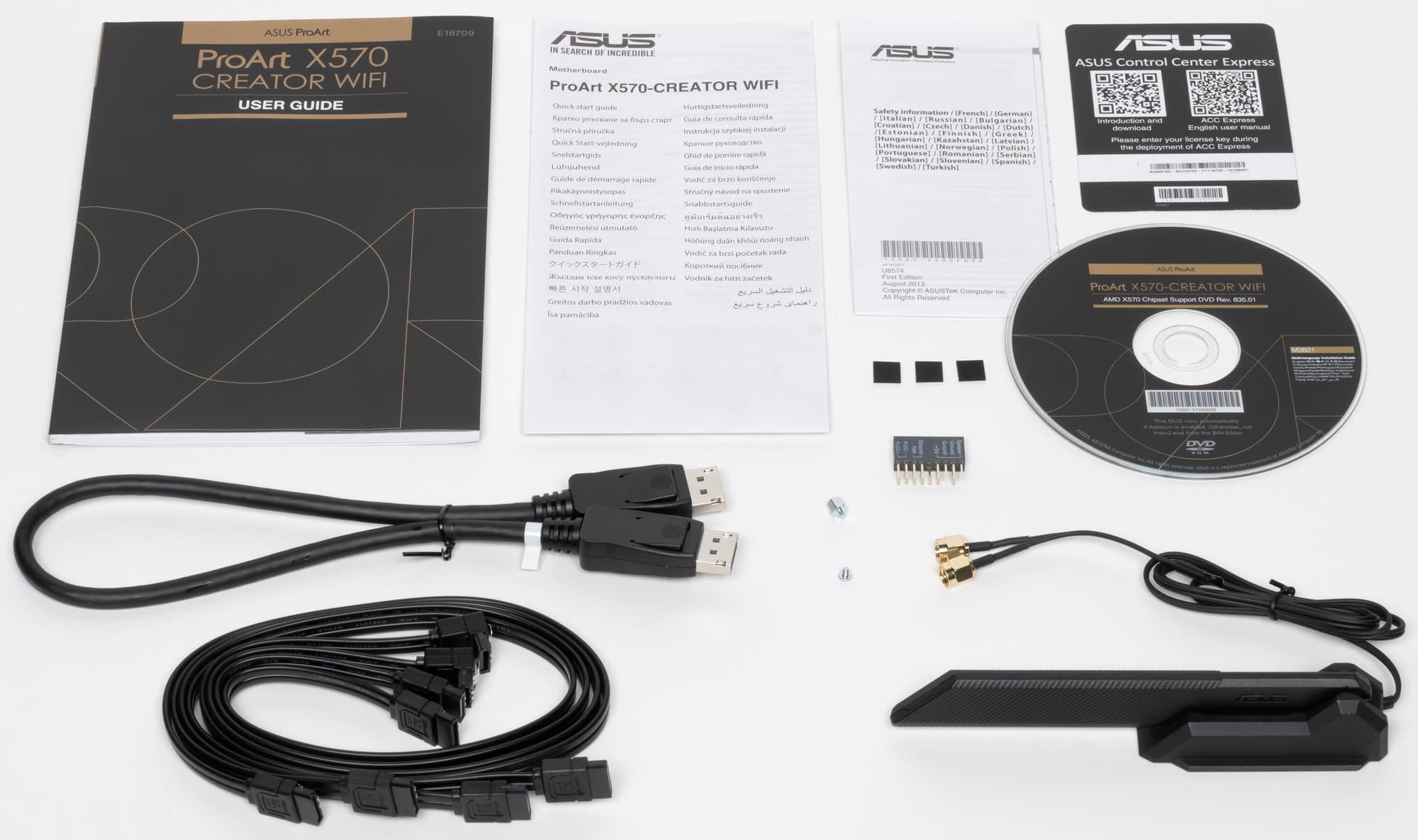

Комплект поставки относительно скромен: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi-модуля, винтики для М.2 слотов, накопитель с ПО, кабель для подключения вывода DisplayPort внешней видеокарты к аналогичному вводу через интерфейс Intel Thundferbolt4, фирменный адаптер для передней панели.
ПО поставляется на накопителе типа CD, что уже давно не актуально, впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.

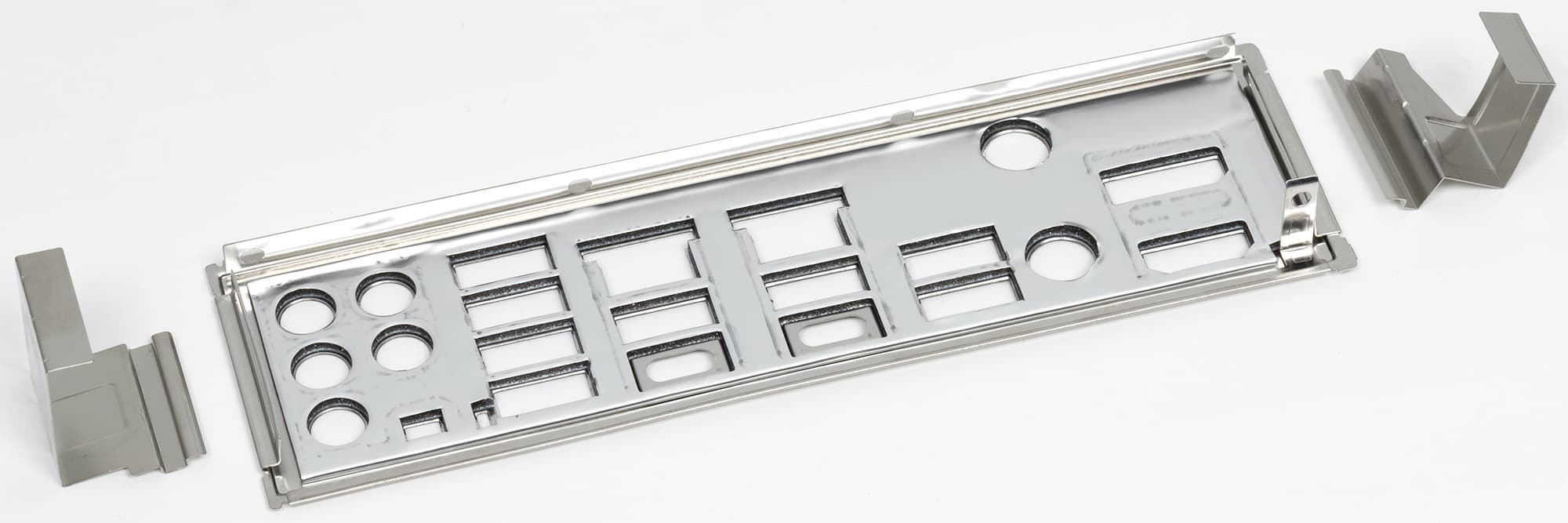

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

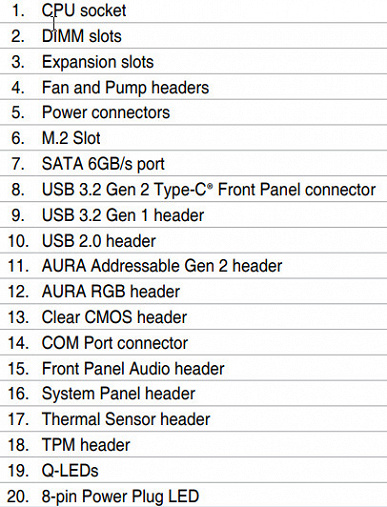

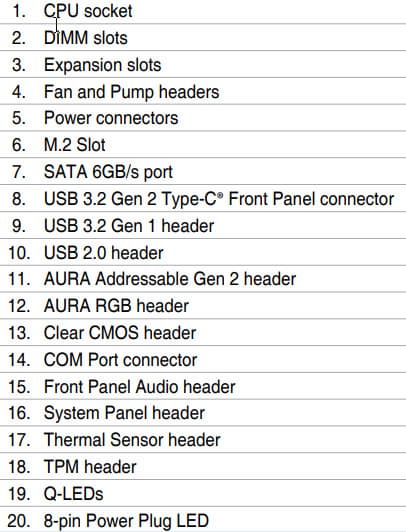

Форм-фактор

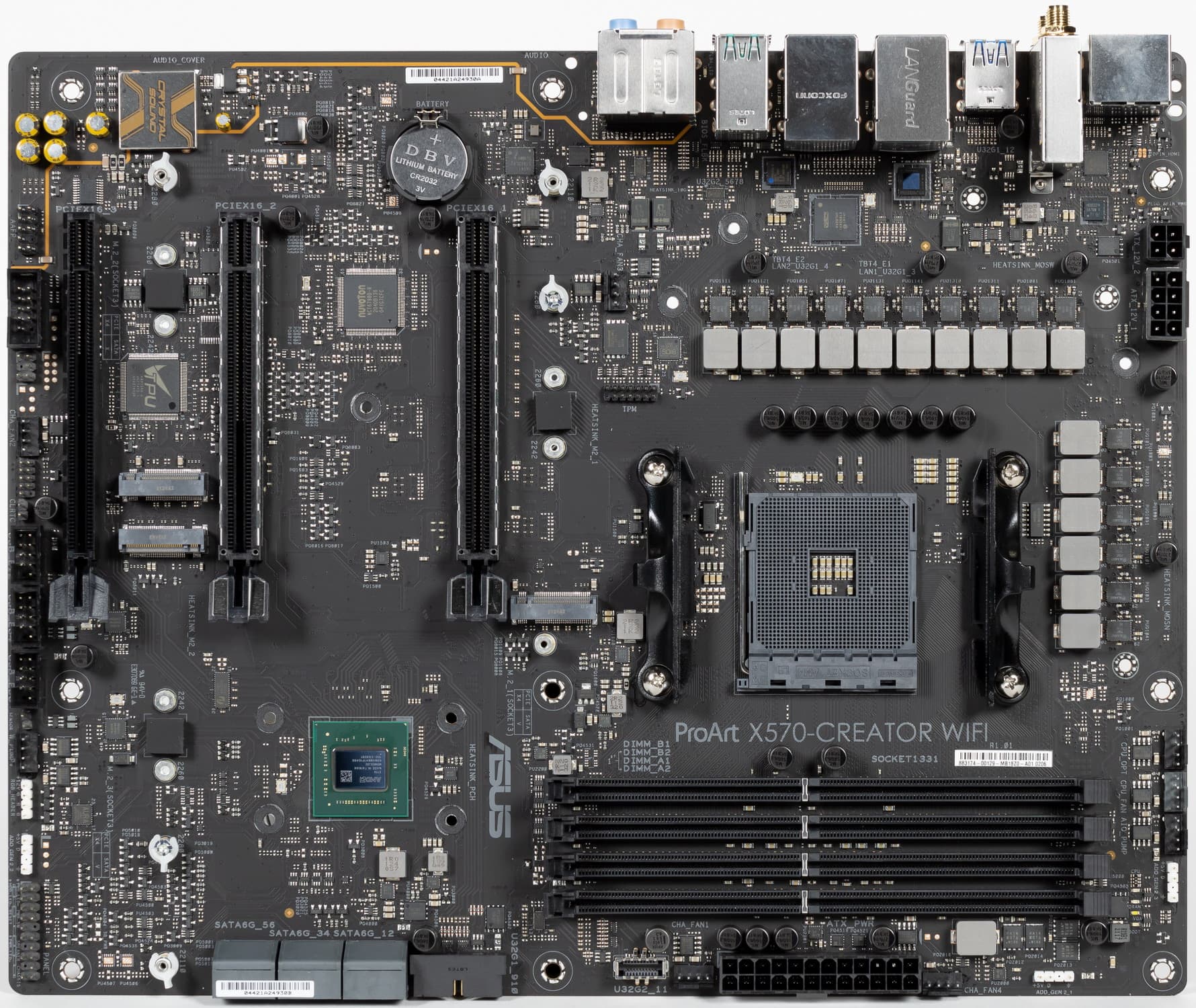

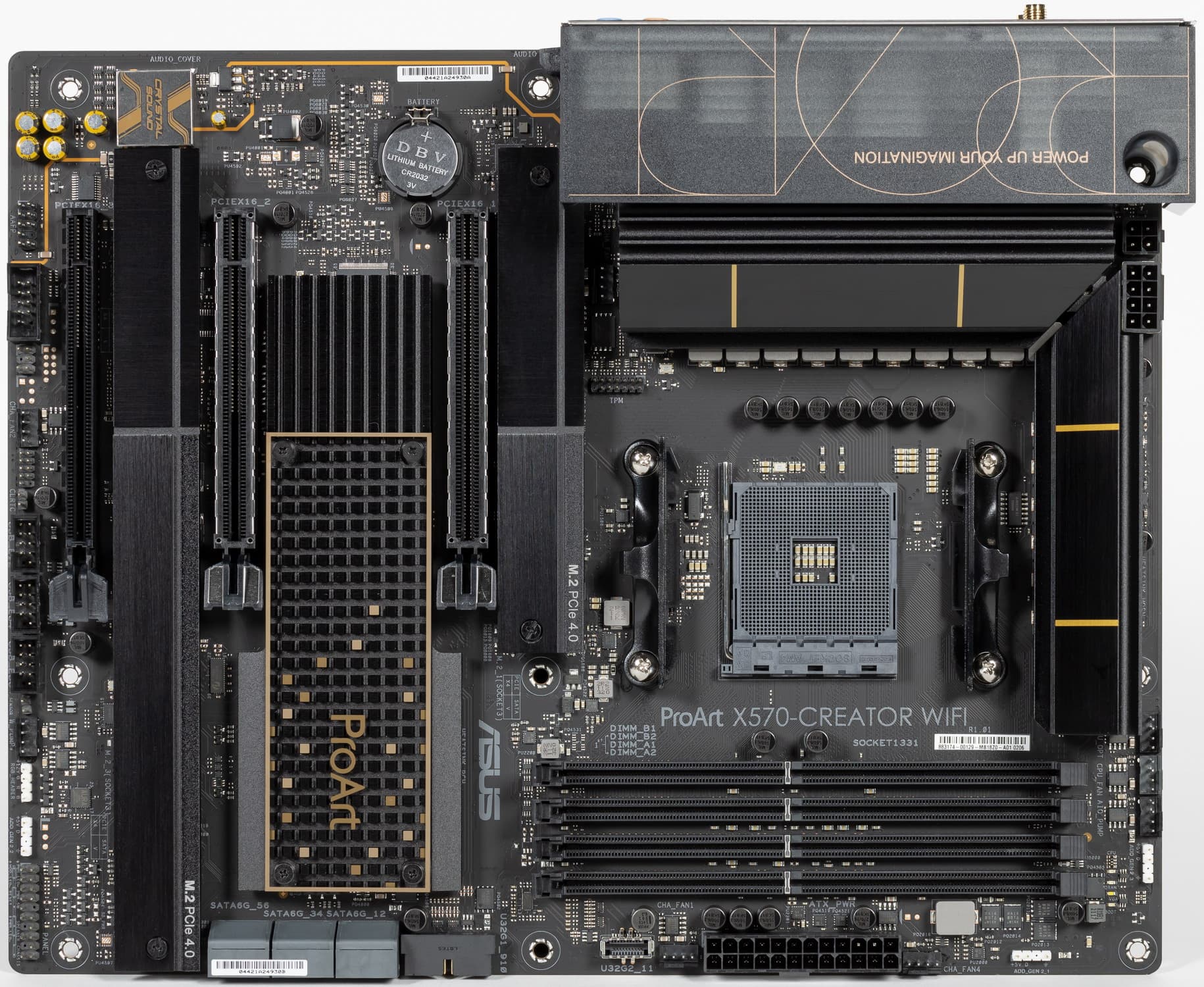

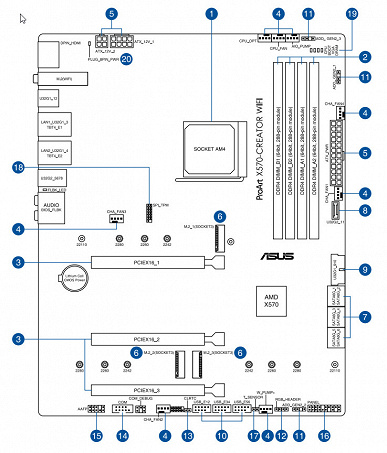

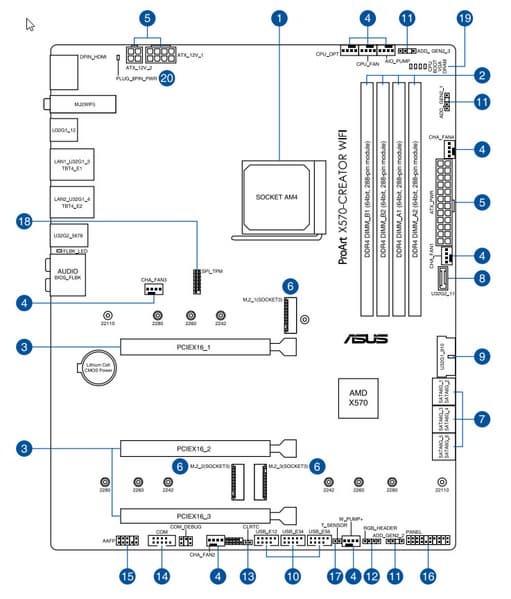

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ProArt X570-Creator WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

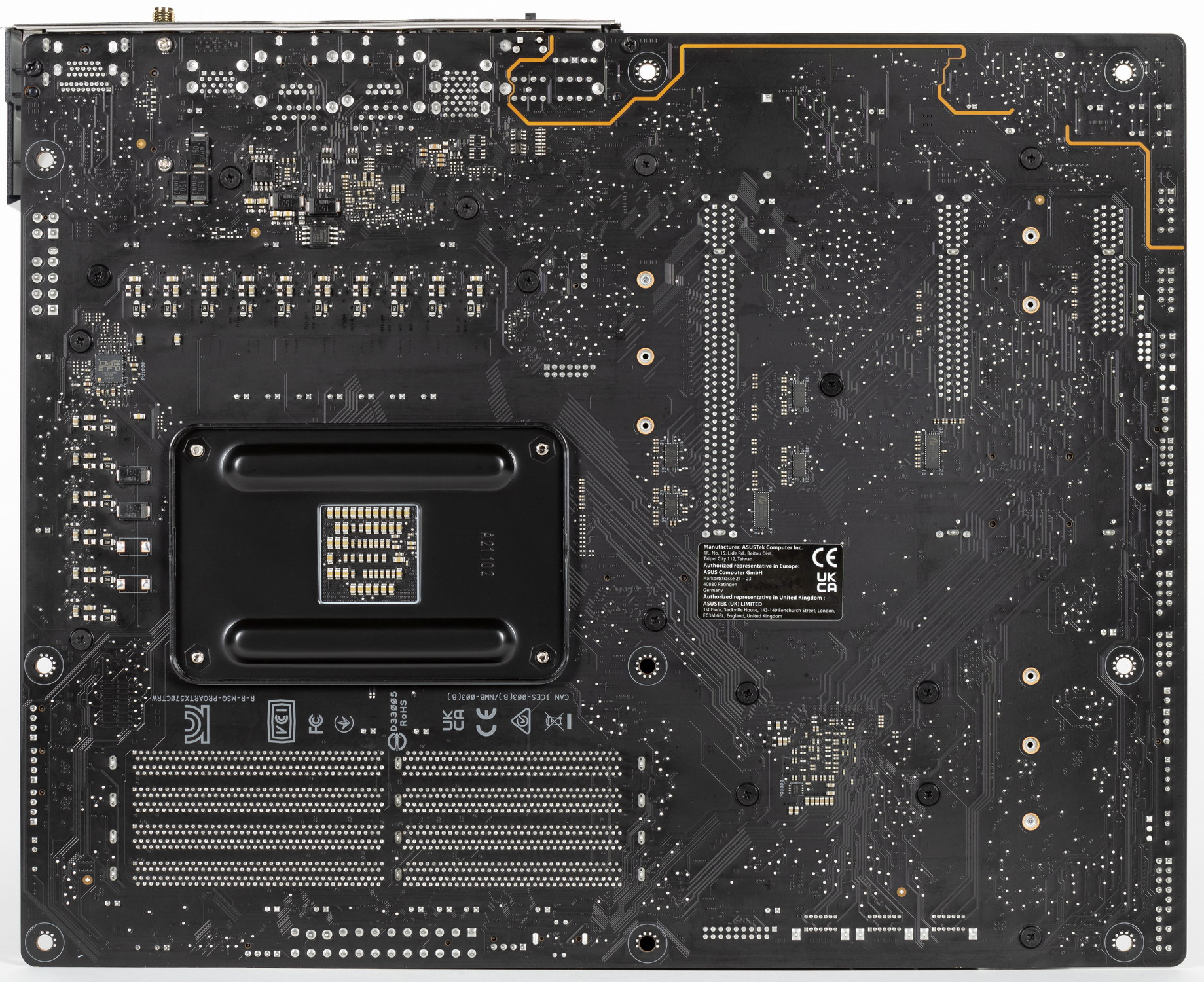

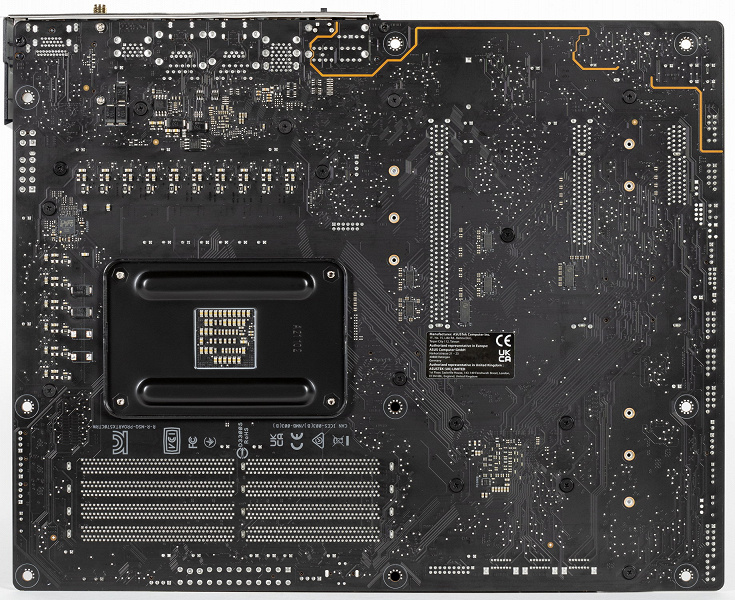

На оборотной стороне расположена некоторая логика и пара контроллеров. Текстолит обработан хорошо: во всех точках пайки не только острые концы срезаны, но и все неплохо отшлифовано.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

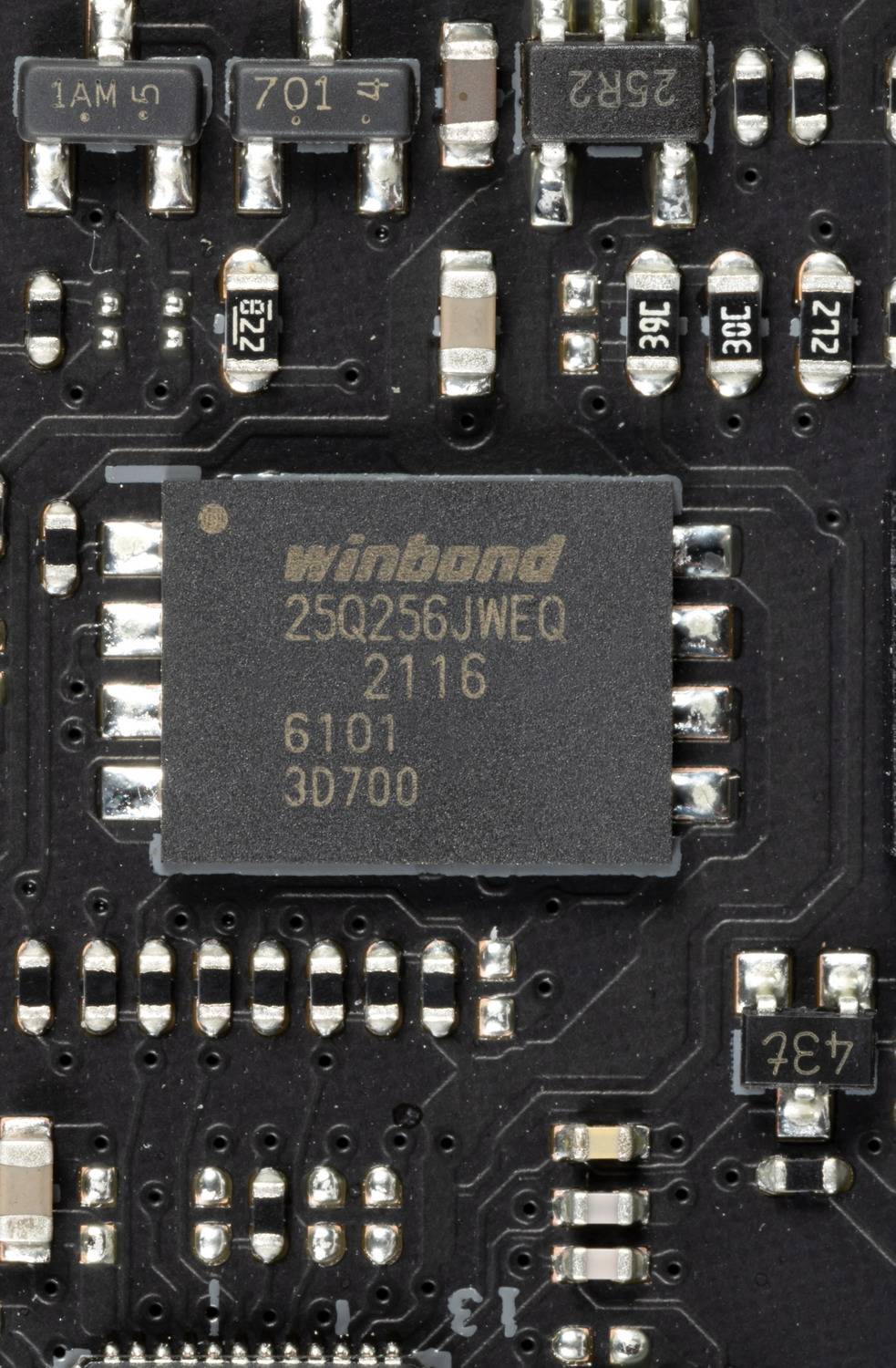

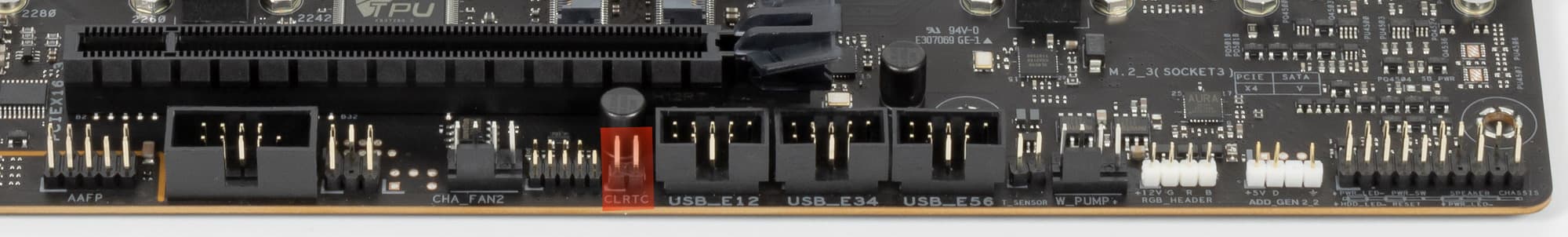

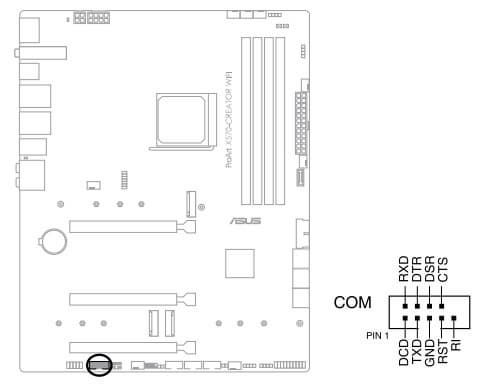

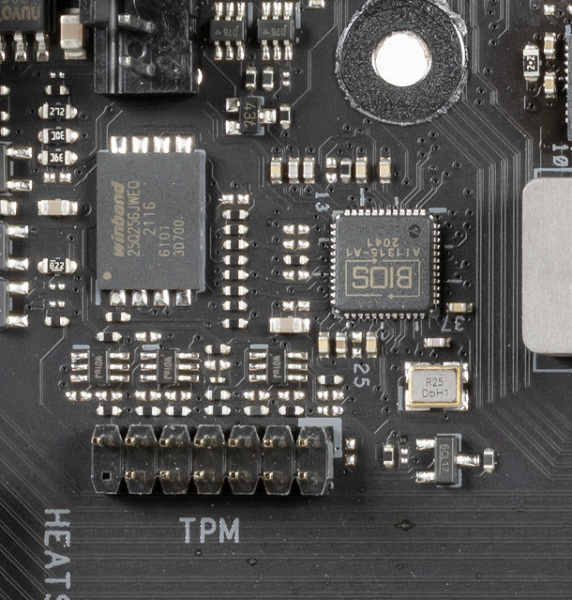

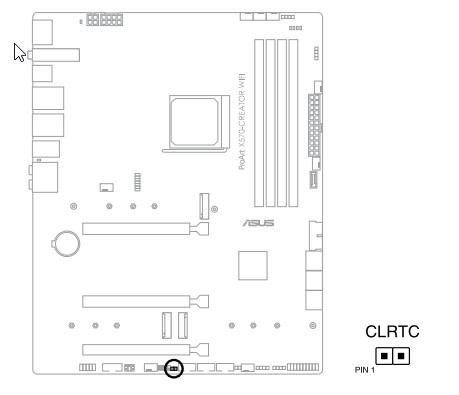

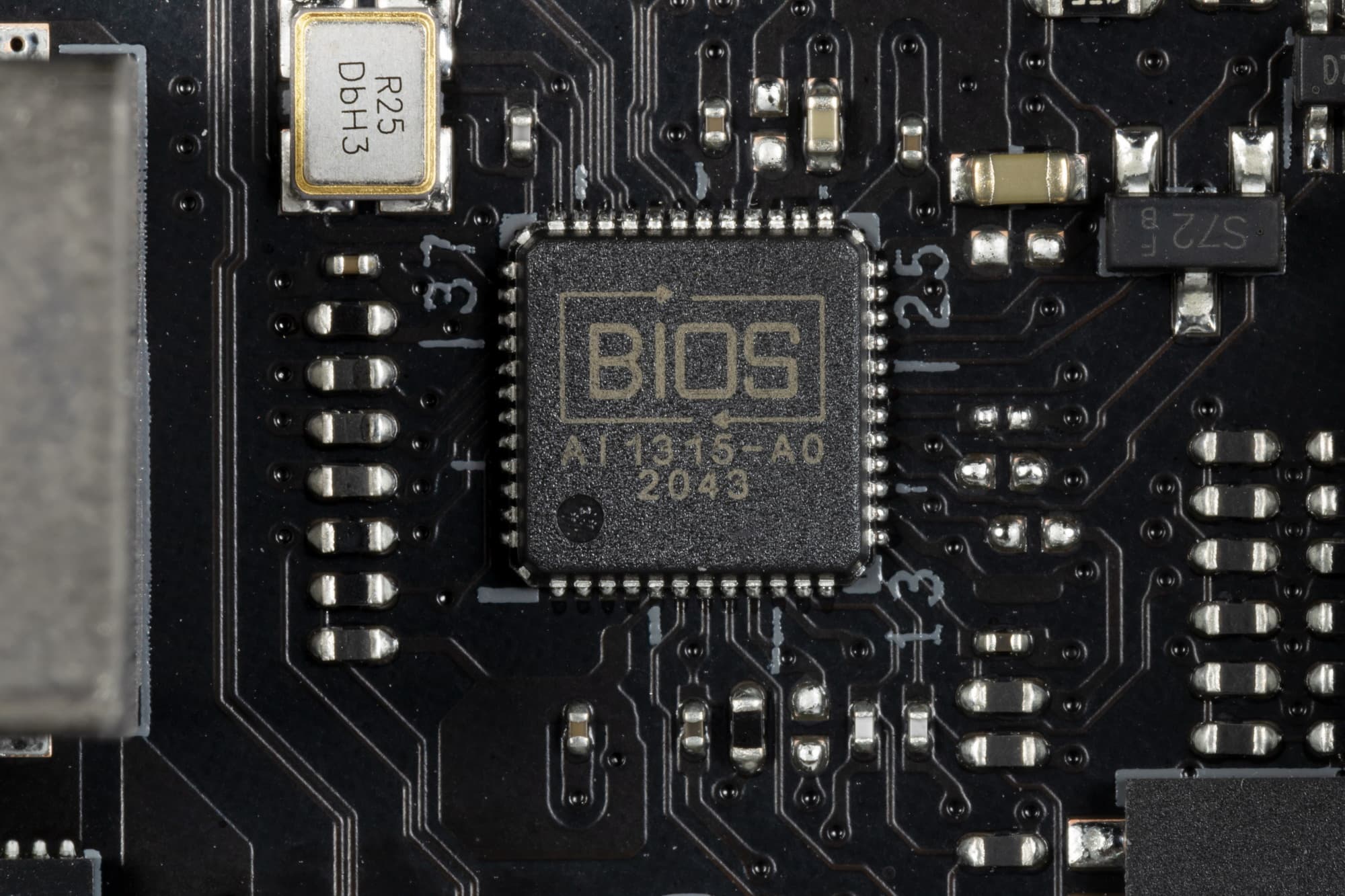

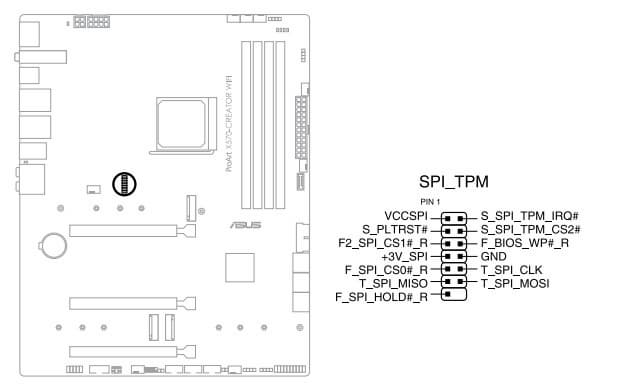

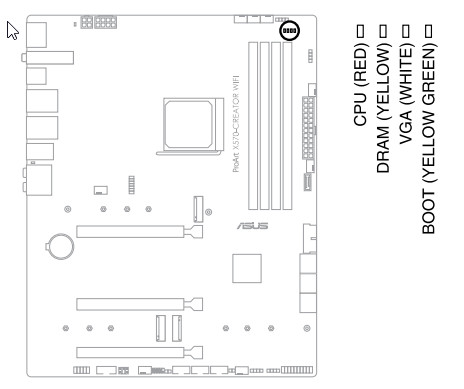

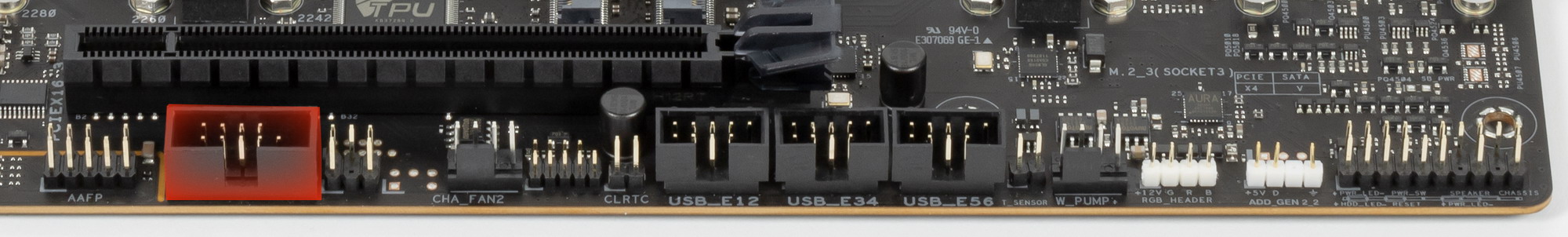

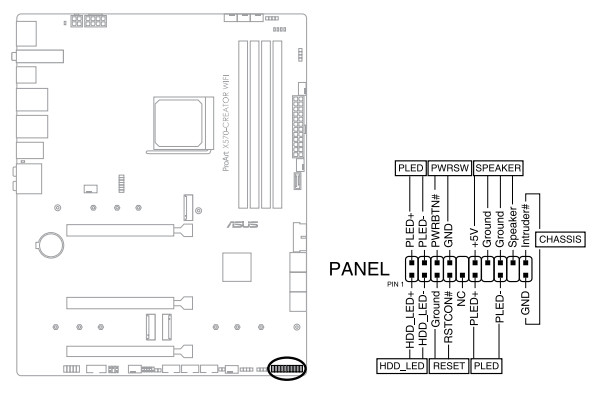

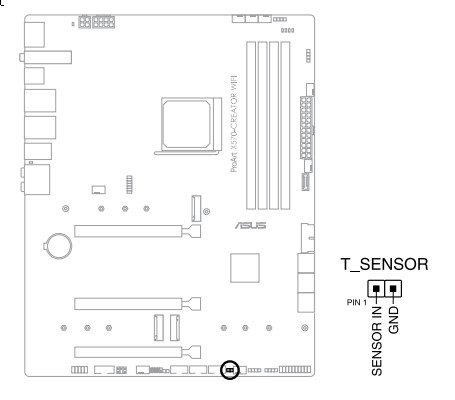

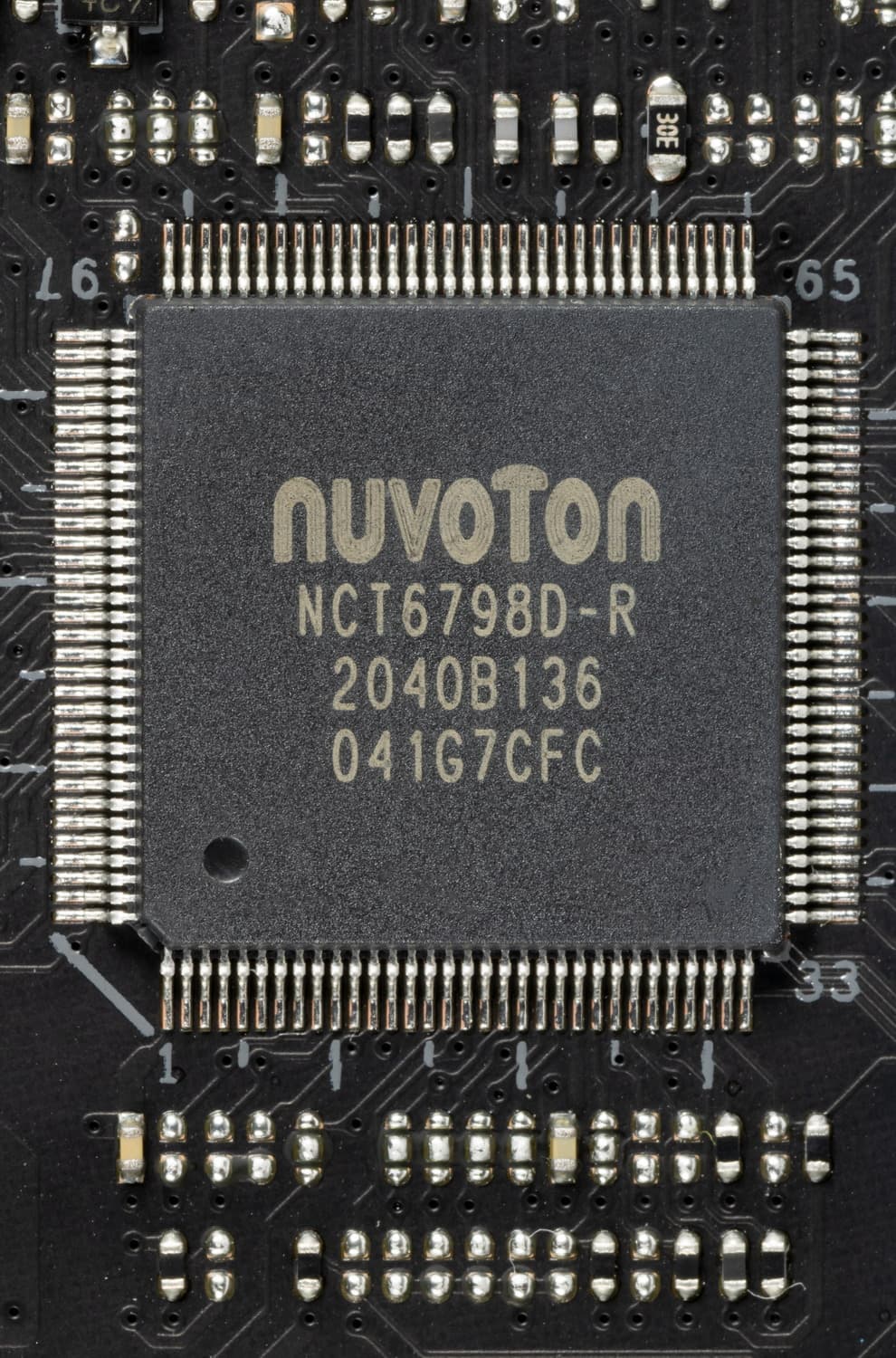

| Поддерживаемые процессоры | AMD Ryzen/Athlon всех серий под AM4 |
|---|---|
| Процессорный разъем | AM4 |
| Чипсет | AMD X570 |
| Память | 4 × DDR4, до 128 ГБ, до DDR4-5100, два канала |
| Аудиоподсистема | 1 × Realtek ALC1220 (7.1, переименован в SupremeFX) |
| Сетевые контроллеры | 1 × Intel I225-V Ethernet 2,5 Гбит/с 1 × Marvel Aqtion AQC113 Ethernet 10 Гбит/с 1 × Intel Dual Band Wireless AX210NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.2) |
| Thunderbolt | 1 × Intel JHL8540 Thunderbolt 4: 2 × Type-C (TB4 (40 Gb/s), USB 3.2 (20,10 Gb/s)) |
| Слоты расширения | 2 × PCI Express 4.0/3.0 x16 (режимы x16, x8+x8) 1 × PCI Express 4.0/3.0 x4 |
| Разъемы для накопителей | 6 × SATA 6 Гбит/с (X570) 1 × M.2 (CPU, PCIe 4.0/3.0 x4/SATA для устройств формата 2242/2260/2280/22110) 2 × M.2 (CPU, PCIe 4.0/3.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (X570, PCIe 4.0 x4/SATA для устройств формата 2242/2260/2280/22110) |
| USB-порты | 6 × USB 2.0: 3 внутренних разъема на 6 портов (Genesys Logic GL850G) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (X570) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) (X570) 1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (X570) 2 × USB 3.2 Gen2: 2 порта Type-C (Thunderbolt4) 4 × USB 3.2 Gen2: 4 порта Type-A (голубые) (CPU) |
| Разъемы на задней панели | 2 × USB 3.2 Gen2 (Type-C) 4 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 2 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 1 × DisplayPort In 1 × HDMI out 2 антенных разъема кнопка перепрошивки BIOS — Flashback |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 3 разъема для подключения 6 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для сброса CMOS 1 разъем для термодатчикa 1 разъем подключения COM-порта 2 разъема для подключения управления с передней панели корпуса 1 разъем подключения TPM |
| Форм-фактор | ATX (305×244 мм) |
| Средняя цена | около 30 тысяч рублей на момент подготовки обзора |
Основная функциональность: чипсет, процессор, память

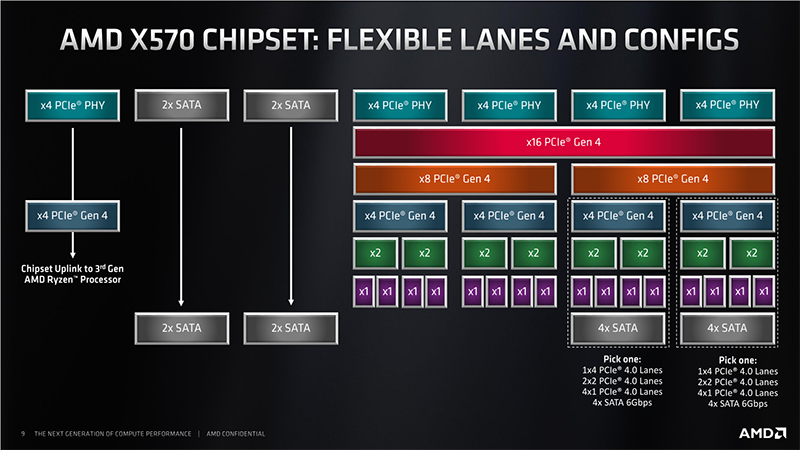

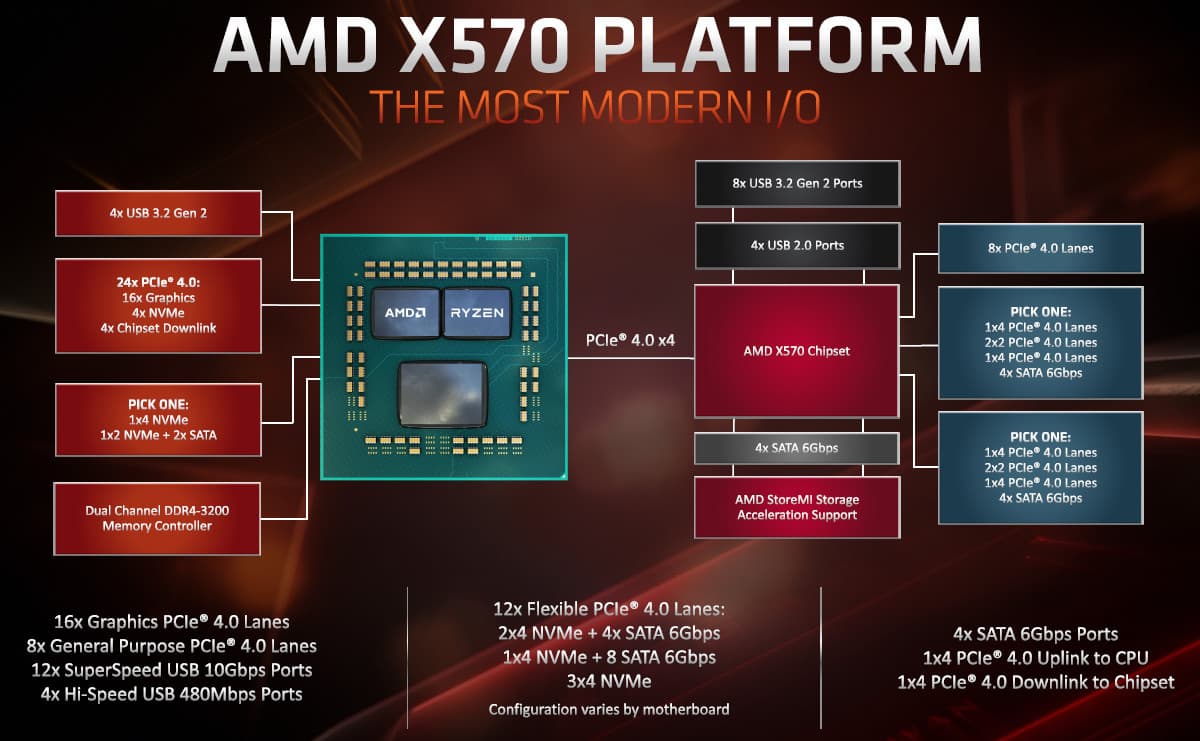

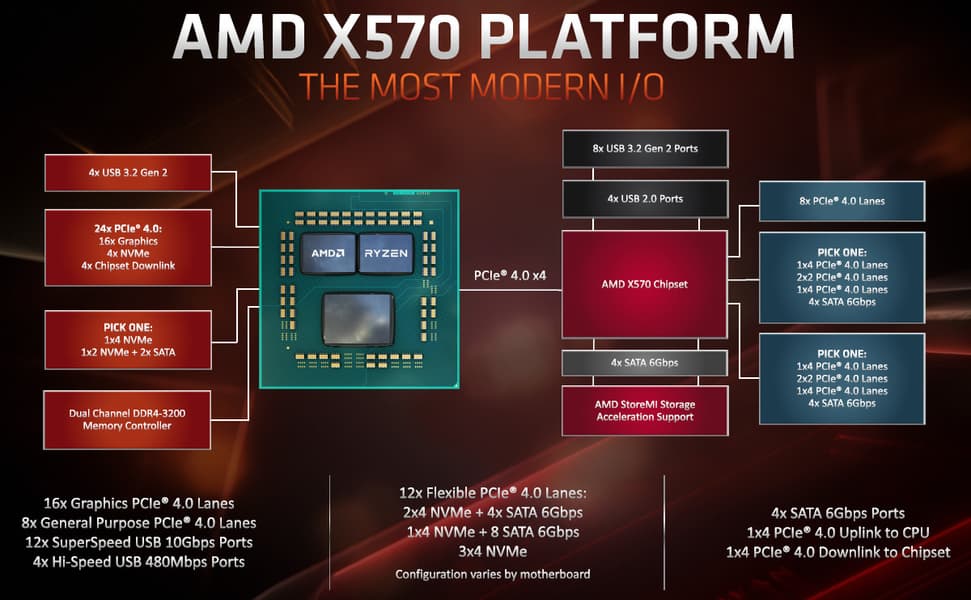

Схема работы связки чипсет+процессор.
Процессоры Ryzen 3000/5000 поддерживают 4 порта USB 3,2 Gen2, 24 линии ввода-вывода (включая PCI-E 4.0), но 4 линии из них идут на взаимодействие с X570, еще 16 линий — это PCI-E слоты для видеокарт. Осталось 4 линии: они могут конфигурироваться производителями материнских плат на выбор (либо-либо):
- работа одного NVMe накопителя х4 (высокоскоростной PCI-E 4.0)
- два SATA-порта по х1 + 1 порт NVMe x2
- два порта NVMe x2
В свою очередь чипсет X570 поддерживает 8 портов USB 3.2 Gen2, 4 порта USB 2.0, 4 порта SATA и 20 линий ввода-вывода, из которых опять же 4 нужны для связи с CPU. Остальные линии могут свободно конфигурироваться.
Таким образом в сумме от тандема X570+Ryzen 3000/5000 мы получаем:
- 16 PCI-E 4.0 линий для видеокарт (от процессора);
- 12 портов USB 3.2 Gen2 (4 от процессора, 8 от чипсета);
- 4 порта USB 2.0 (от чипсета);
- 4 порта SATA 6Гбит/с (от чипсета)
- 20 PCI-E 4.0 линий (4 от процессора + 16 от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).
Итого: 16 портов USB, 4 порта SATA, 20 свободных PCI-E линий.

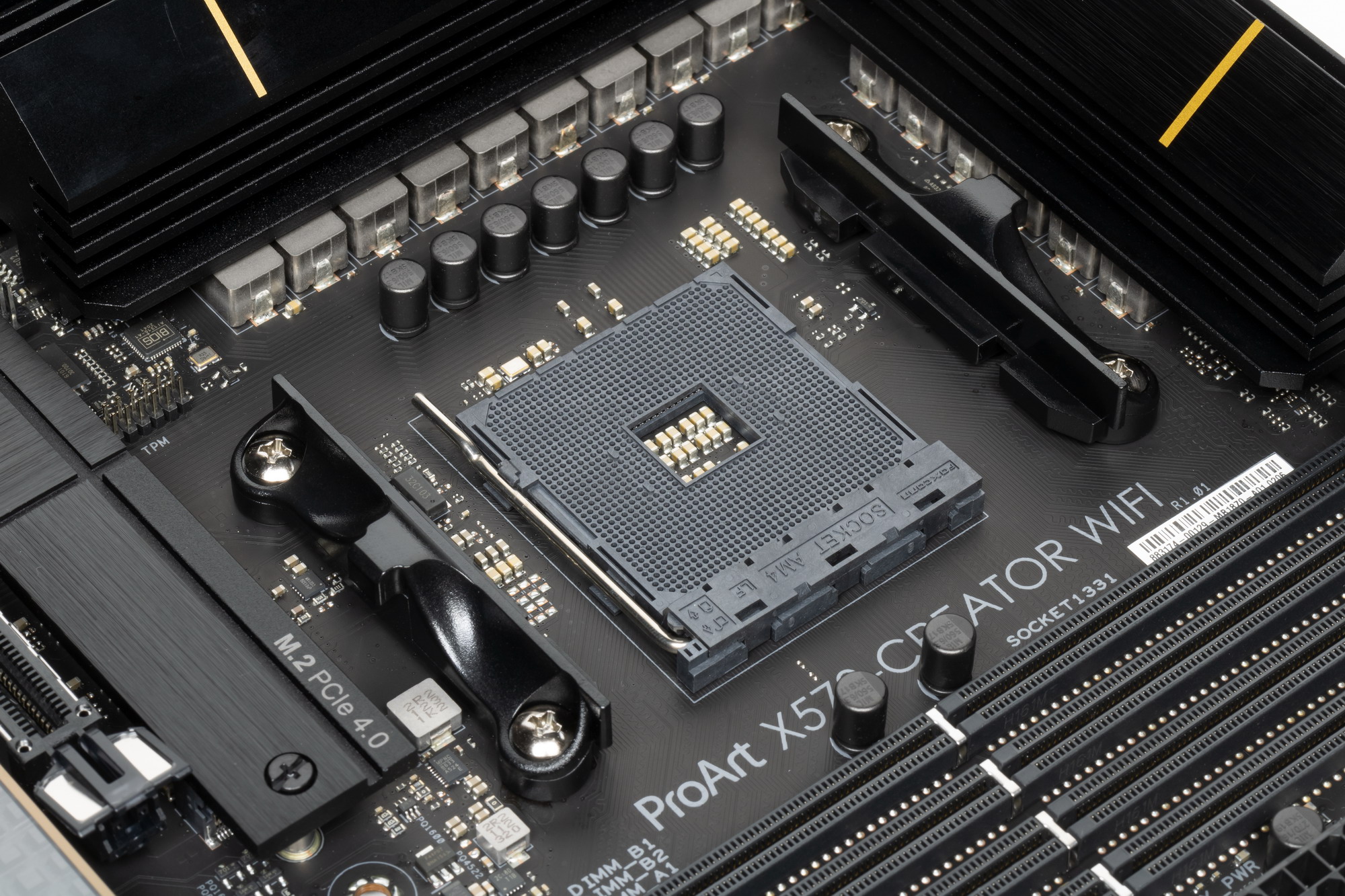

Еще раз надо напомнить, что Asus ProArt X570-Creator WiFi поддерживает процессоры AMD всех поколений, выполненные под разъем (сокет) AM4.

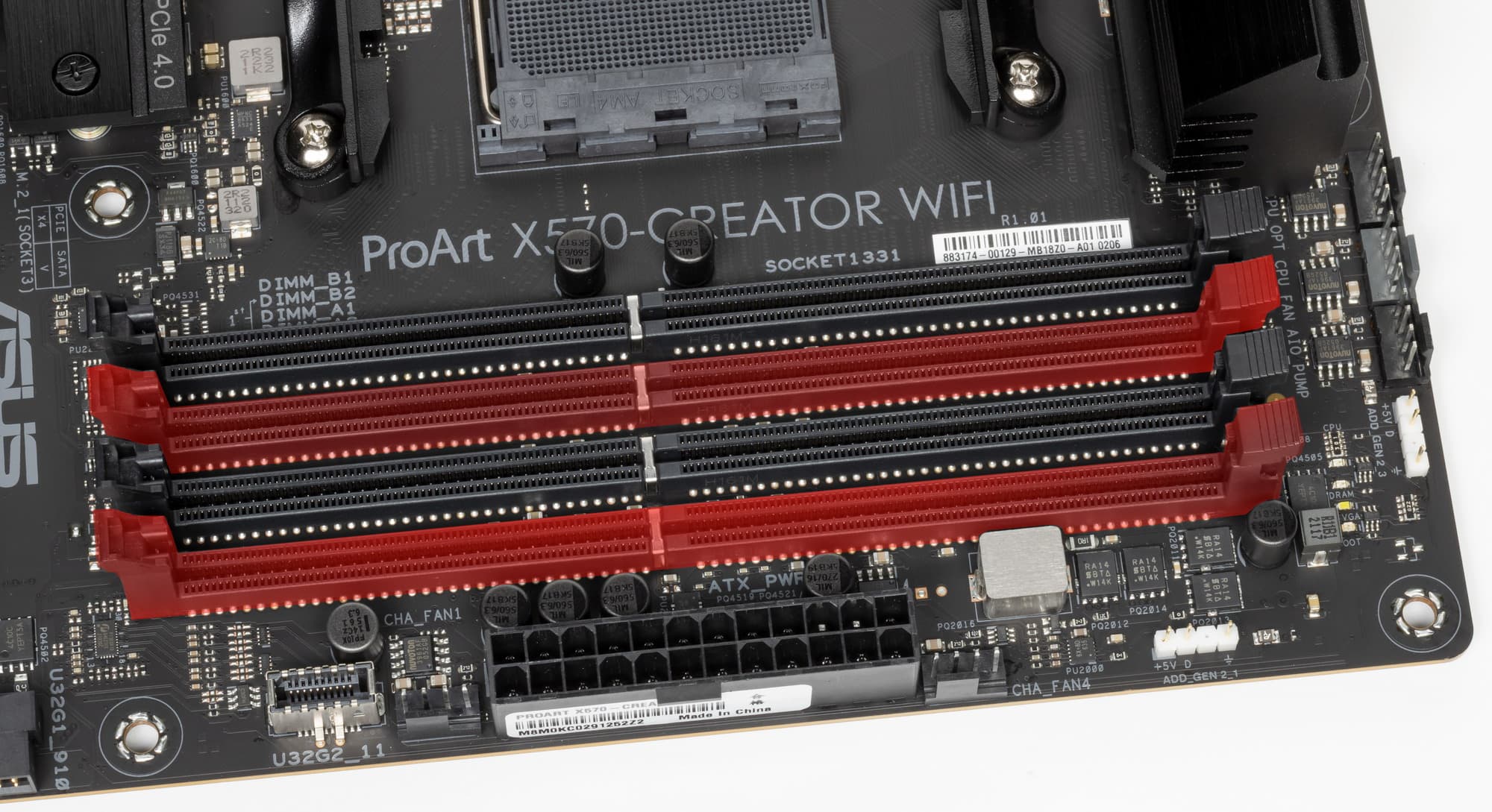

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех.
Периферийная функциональность: PCIe, SATA, разные «прибамбасы»
Выше мы изучили потенциальные возможности тандема X570+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Итак, кроме USB-портов, к которым мы подойдем позже, чипсет X570 обладает 16 PCIe линиями (плюс 4 линии на аплинк с процессором, плюс 4 порта SATA). Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существуют мультиплексоры):
- Слот PCIe x4_1 (4 линии);
- Переключатель: или накопитель в слоту M.2_3 с интерфейсом SATA (1 линия) плюс порты SATA 5,6 (2 линии), или накопитель в слоту М.2_3 с интерфейсом PCIe (4 линии), тогда SATA 5,6 отключены (максимум 4 линии);
- Intel Thunderbolt4 (4 линии);
- Marvell Aqtion AQC113 (Ethernet 10Gb/s) (1 линия);
- Intel i225-V (Ethernet 2,5Gb/s) (1 линия);
- Intel AX210NGW WIFI/BT (Wireless) (1 линия)
15 линий PCIe оказались занятыми. Плюс 4 порта SATA 1,2,3,4.
Контроллеры USB-портов 2.0 Genesys Logic GL850G для поддержки используют линии USB 2.0 от X570 (о них ниже в своем разделе).
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen — 20 линий PCIe (плюс 4 линии на даунлинк с чипсетом). 4 линии уходят на слот M.2_1, а остальные 16 линий надо делить на два слота PCIe x16 (_1 и _2), а также на порт М2_3 (который также «питается данными» от процессора). Вариантов переключения несколько:
- Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_2 и порт М2_3 отключены, всего одна видеокарта);
- Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий (порт М2_3 отключен);
- Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 4 линии, порт М2_3 имеет 4 линии;
Надо особо отметить, что в случае установки видеокарты в PCIe x16_2 при пустом PCIe x16_1, оба они все равно получают по 8 линий (порт М2_3 отключен).
В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеком идет путем эмуляции PCI шины.

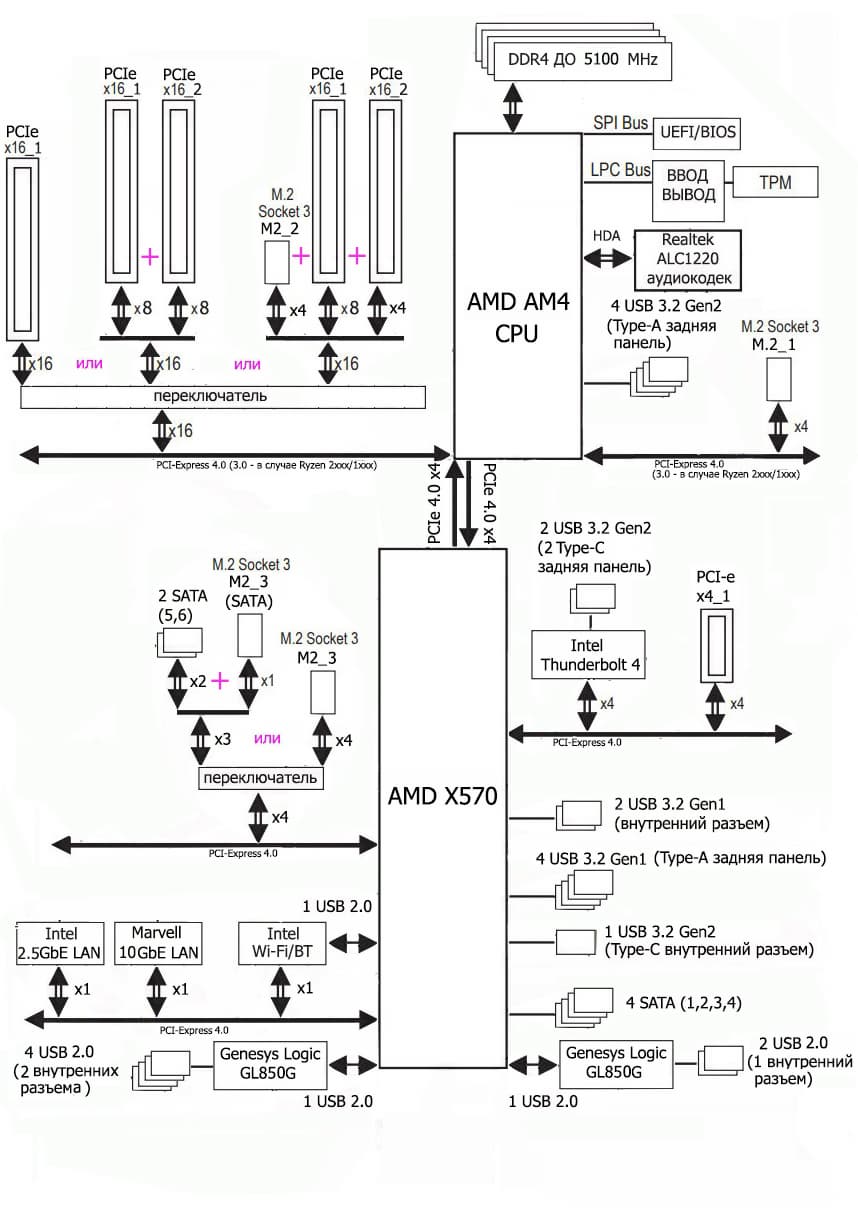

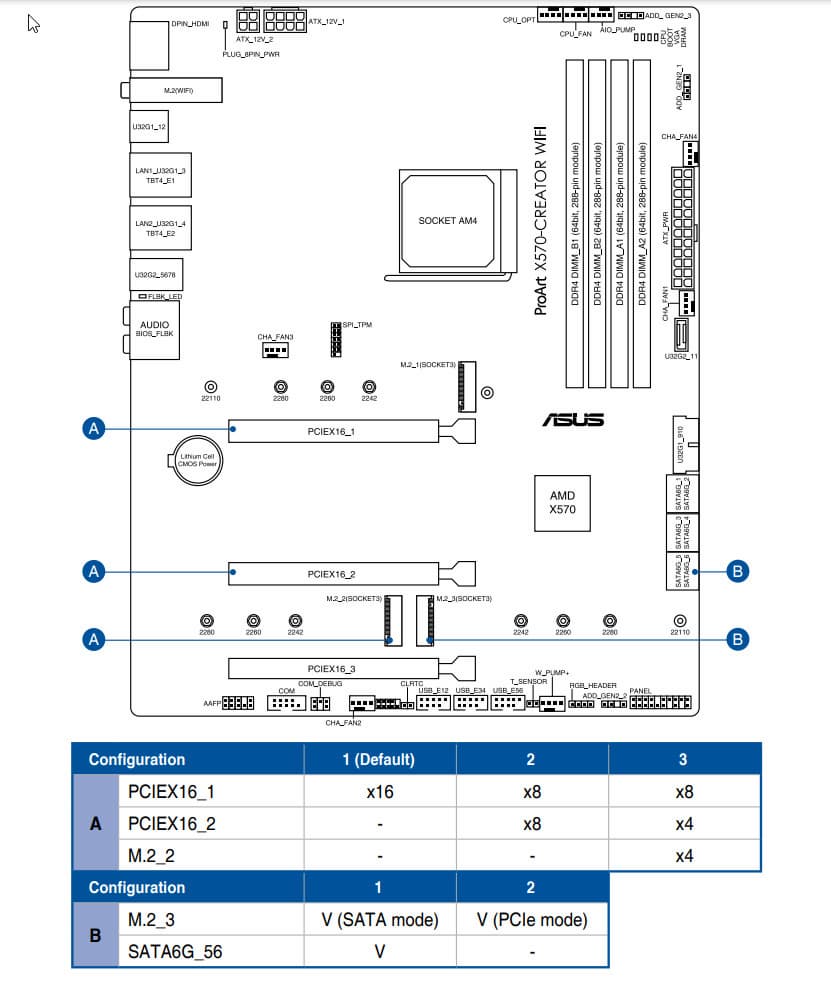

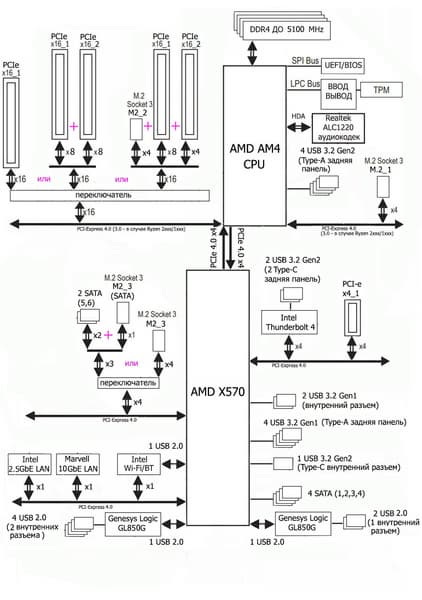

Ниже полная схема распределения ресурсов по слотам PCIe.
Всего на плате есть 3 слота PCIe: два PCIe x16 (для видеокарт или других устройств) и один хоть и «длинный», но PCIe x4 (третий по общему счету).

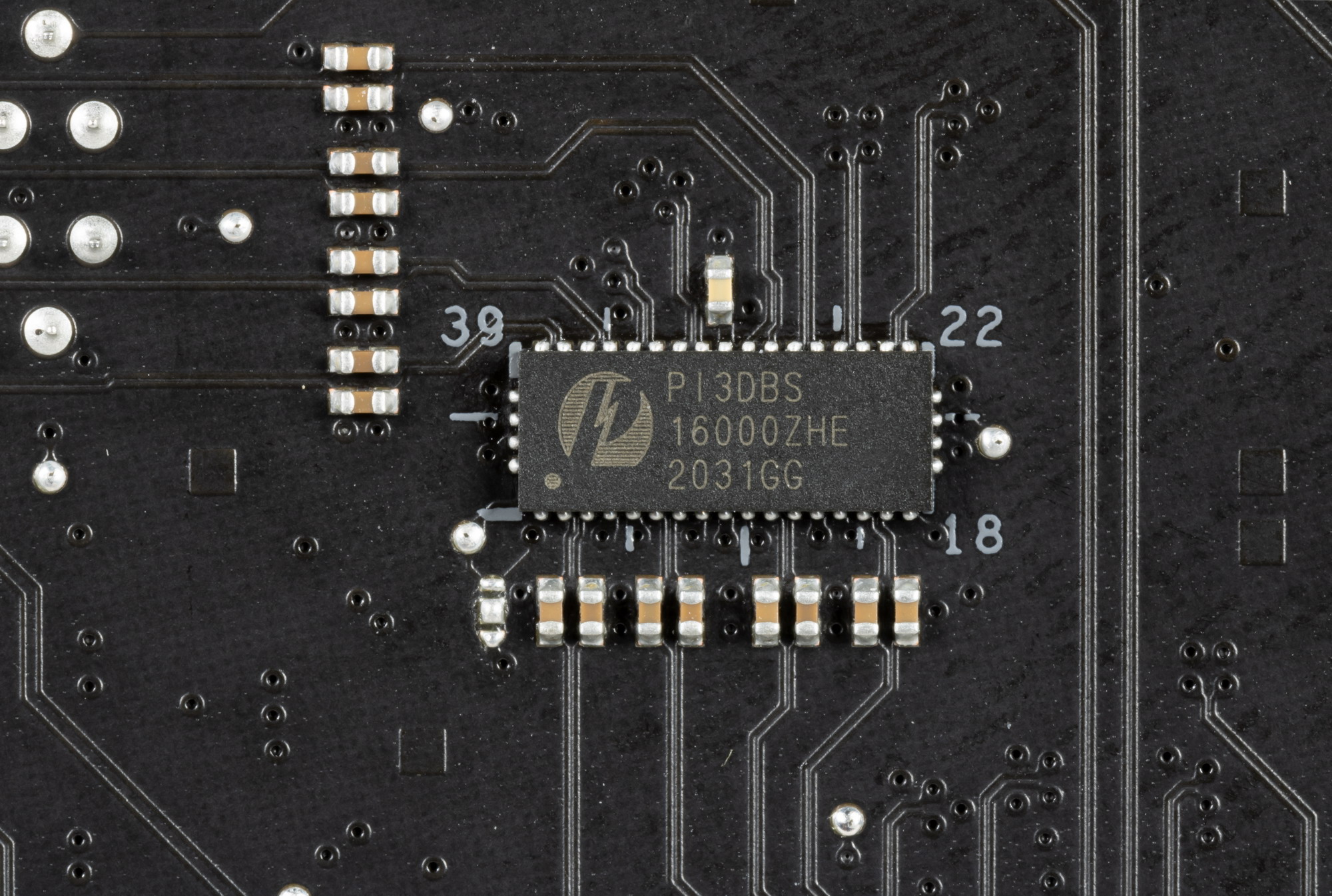

Как видим, перераспределение линий PCIe между слотами у этой материнки имеется, поэтому востребованы мультиплексоры от Diodes Inc. (ex Pericom).

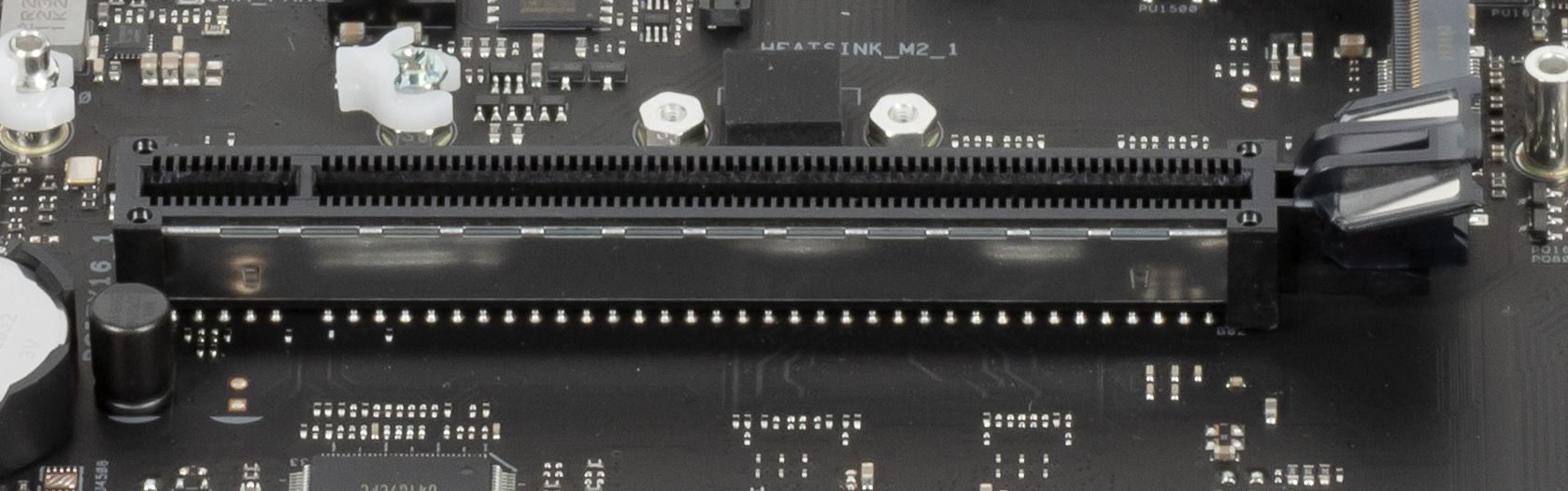

Два длинных («процессорных») слота PCIe x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.

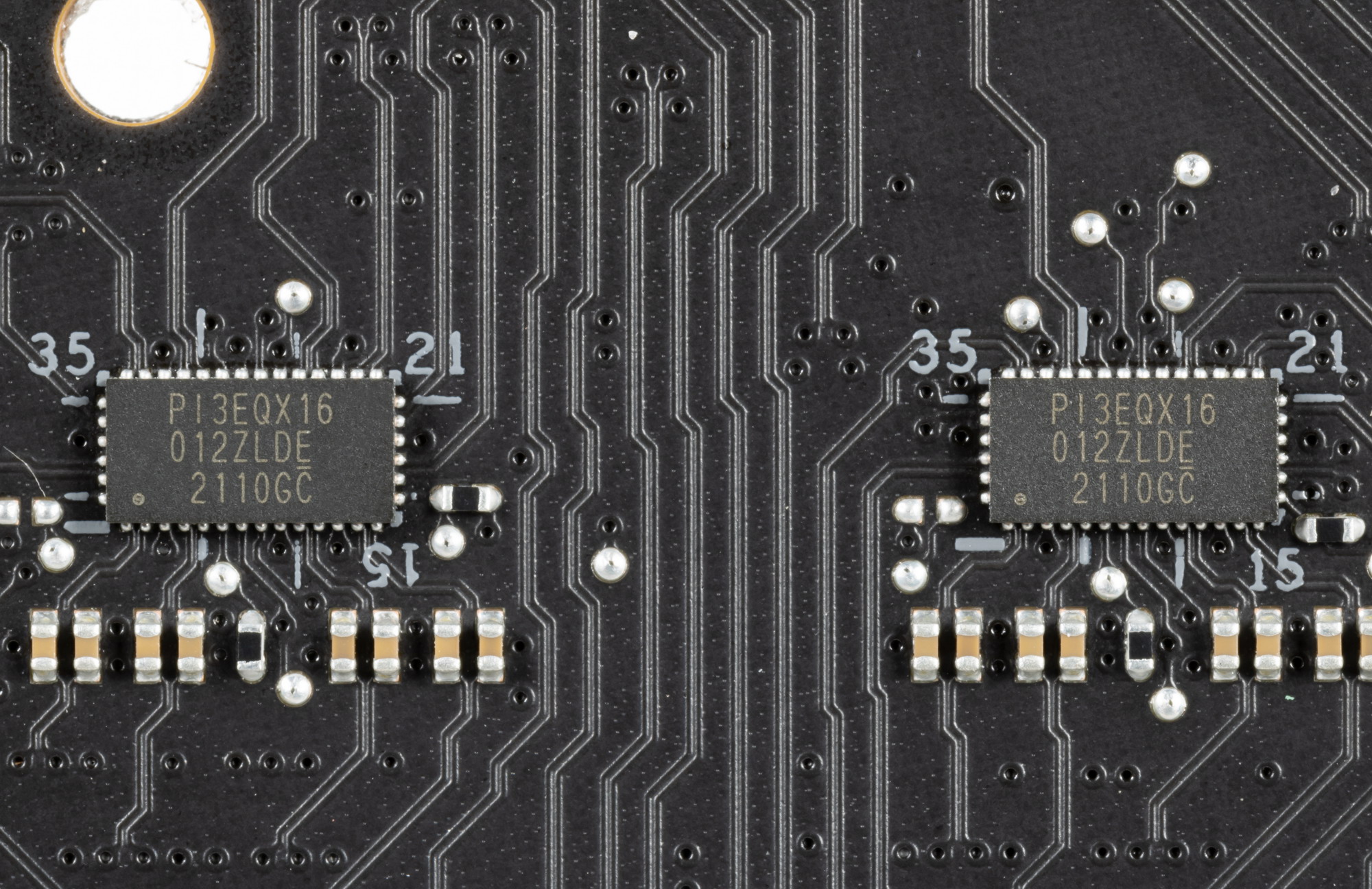

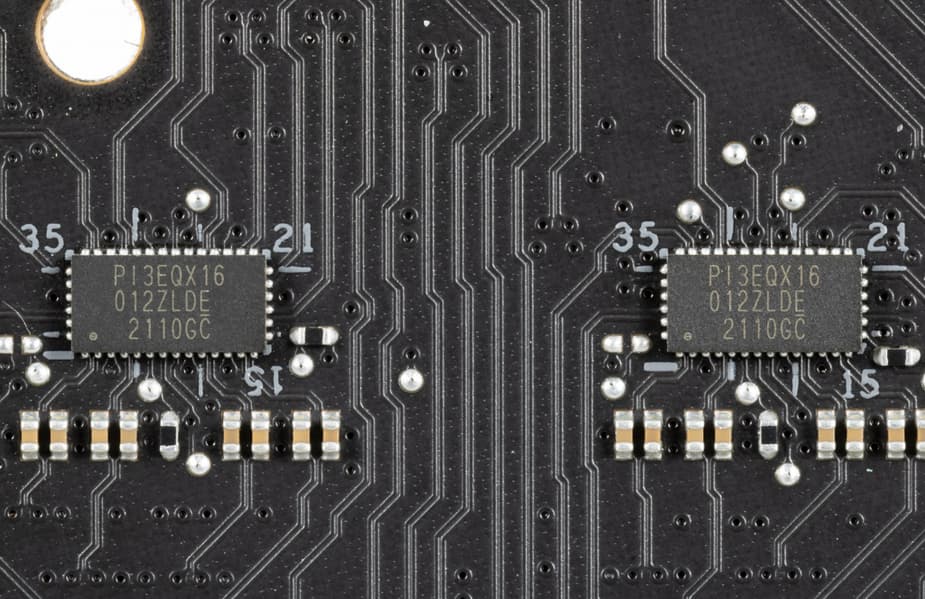

Для поддержания стабильности шины PCIe 4.0 имеются усилители сигнала от Diodes Inc (ex-Pericom).
На очереди — накопители.

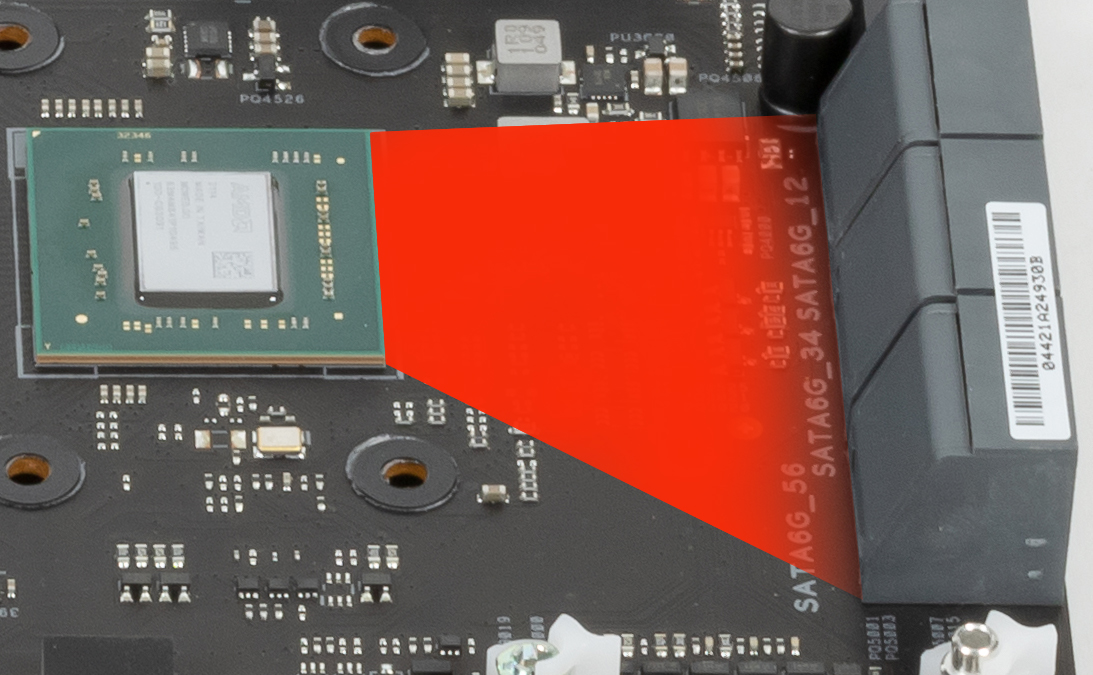

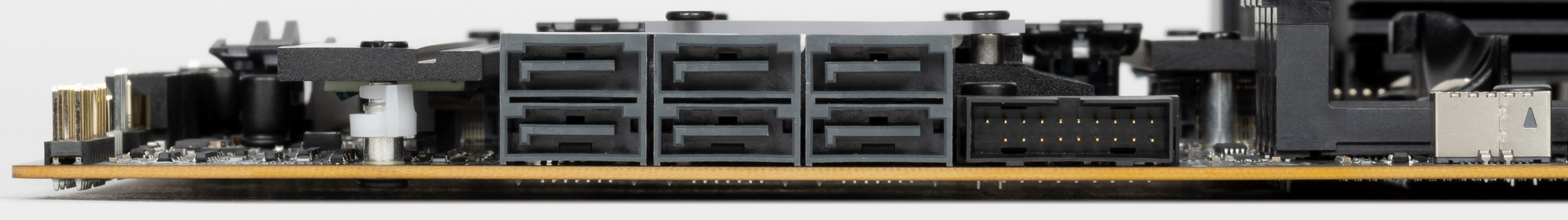

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. Все 6 портов SATA реализованы через чипсет X570 и поддерживают создание RAID.
Напомню, что порты SATA 5,6 делят ресурсы с портом М.2_3
Материнская плата имеет 3 гнезда форм-фактора М.2.
Два М.2 (M.2_1, M.2_2) получают данные от от CPU, при этом М.2_1 поддерживает модули с любым интерфейсом и размерами 2242/2260/2280/22110. М.2_2 работает с модулями только с PCIe интерфейсом и размерами 2242/2260/2280. М.2_3 подключен к X570, поддерживает модули с любым интерфейсом и размерами 2242/2260/2280/22110 (помним, что он делит ресурсы с SATA 5,6).

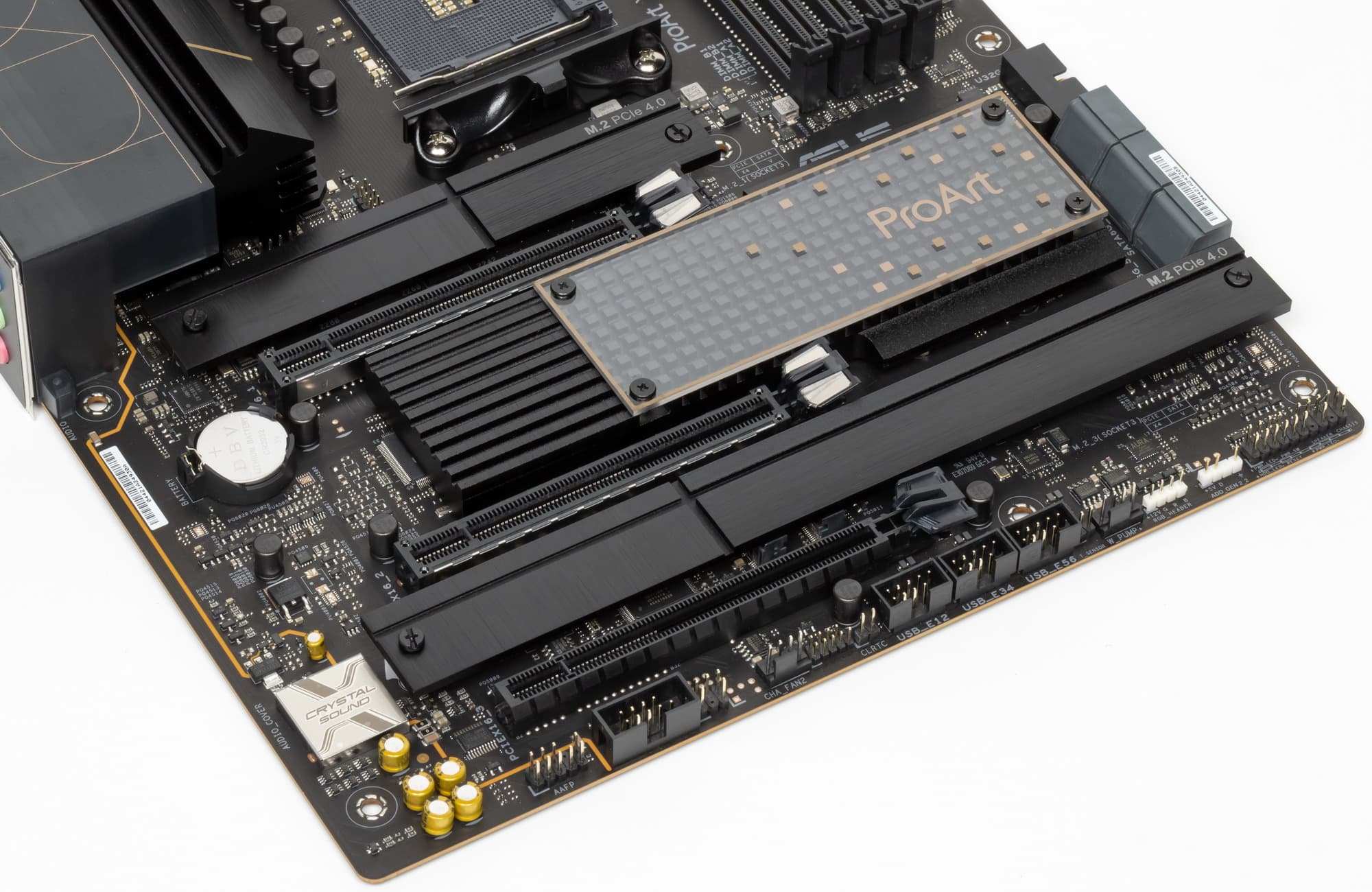

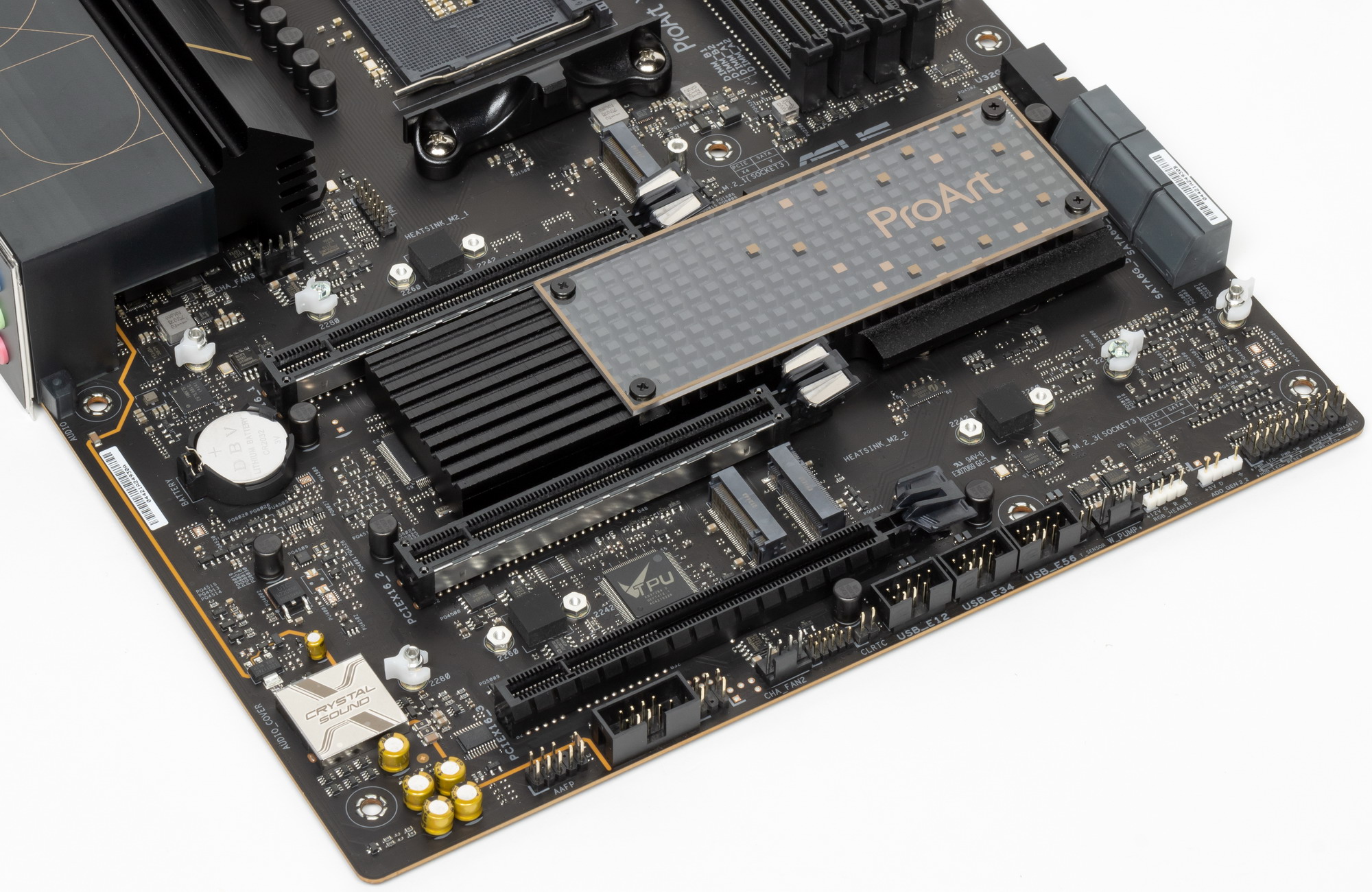

Все M.2 слоты имеют радиаторы. Верхний M2_1 обладает отдельным радиатором, когда как два нижних слота M.2 имеют общий радиатор.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

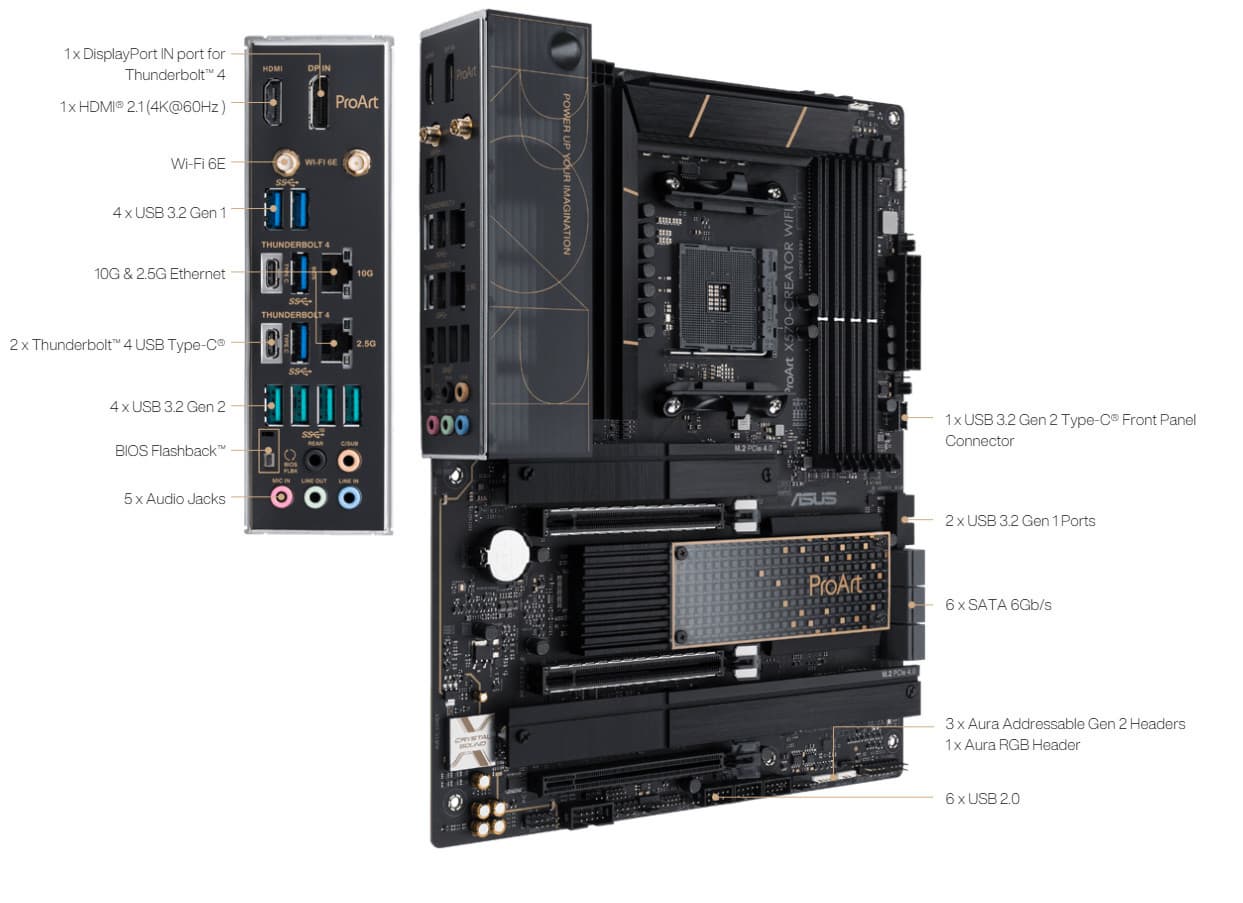

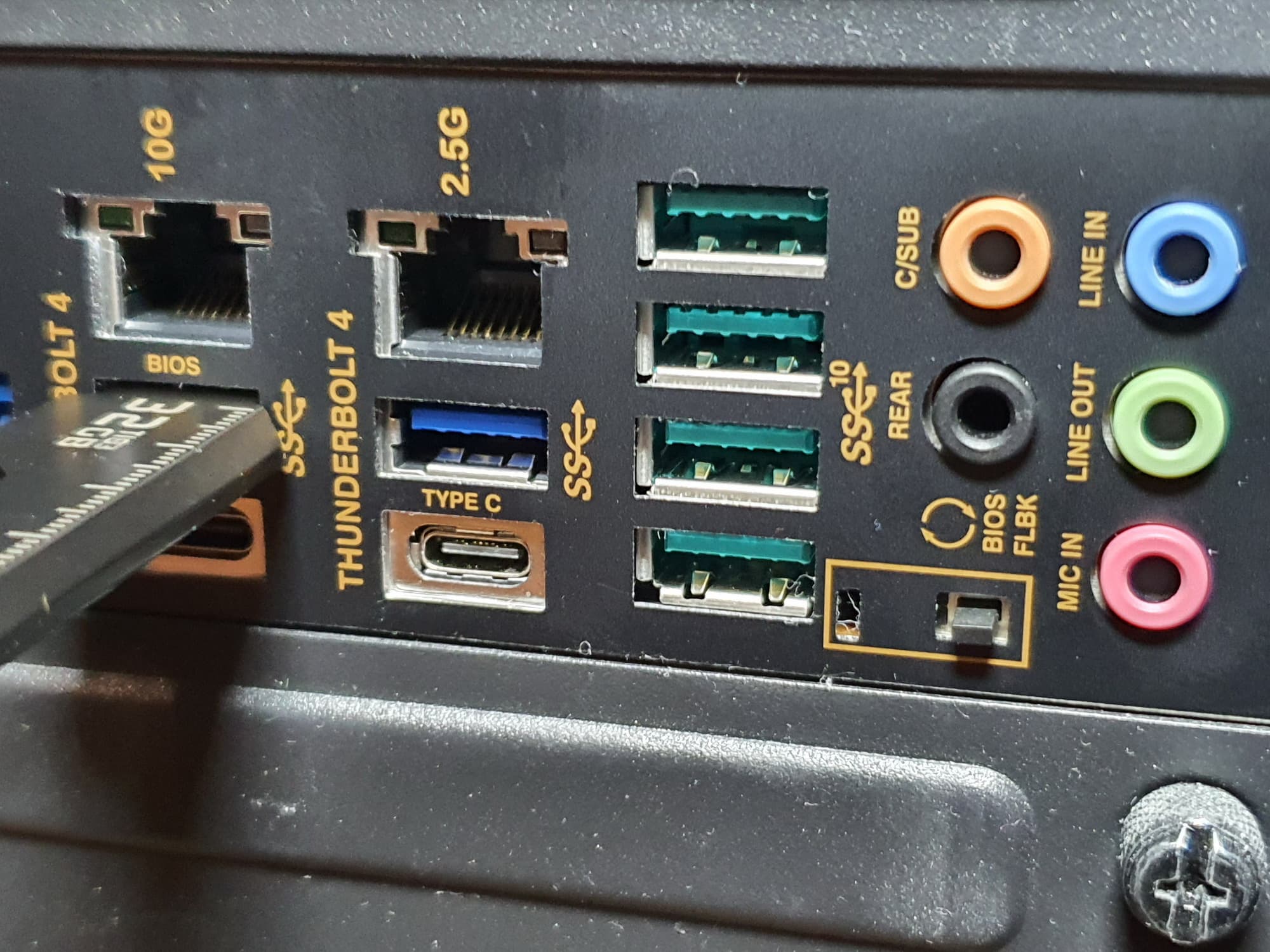

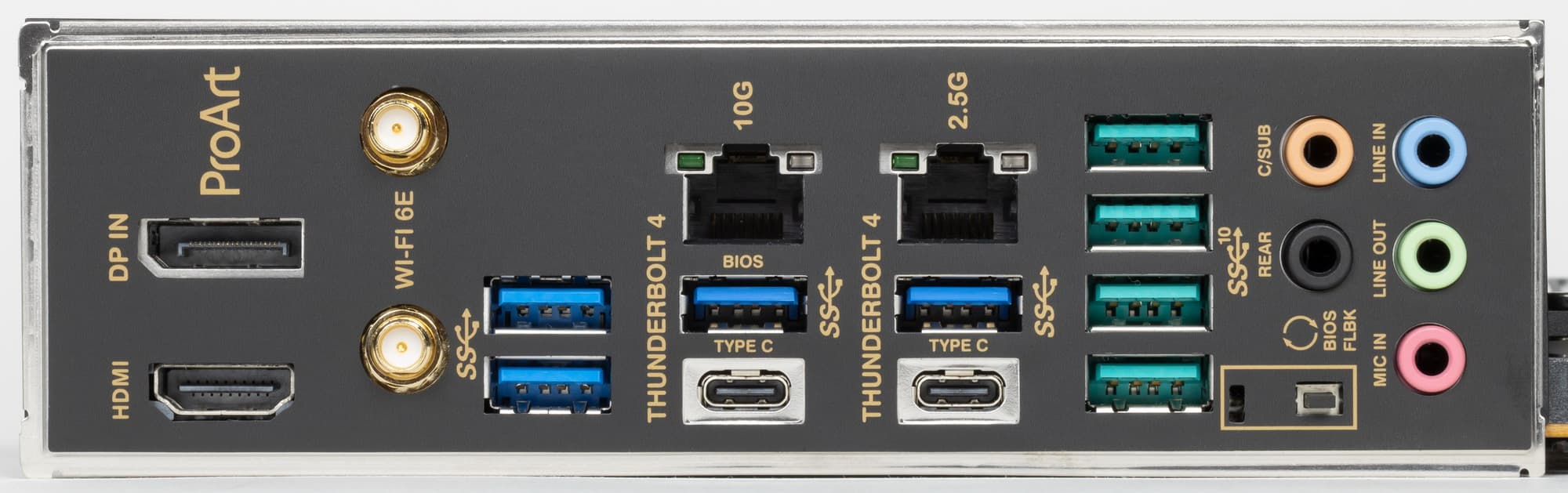

На очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет X570 способен реализовать максимально: 8 портов USB 3.2 Gen2/1, 4 порта USB 2.0. Процессор Ryzen 3000/5000 способен реализовать до 4 портов USB 3.2 Gen2.
Также мы помним и про 16 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 15 линий).

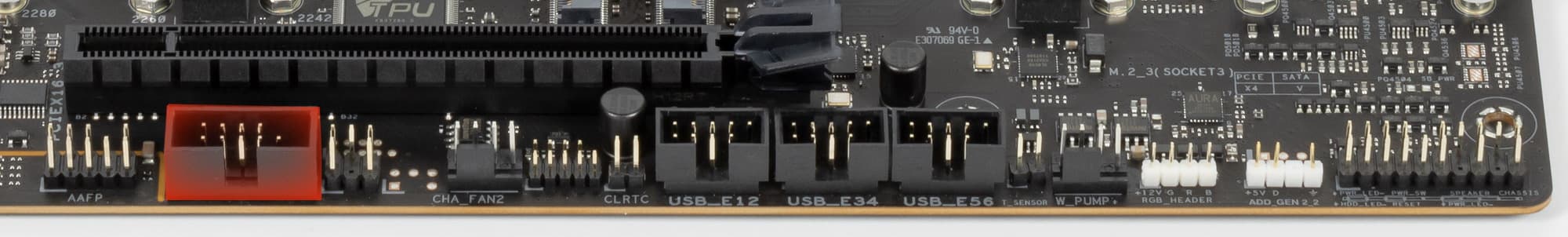

И что мы имеем? Всего на материнской плате — 19 портов USB:

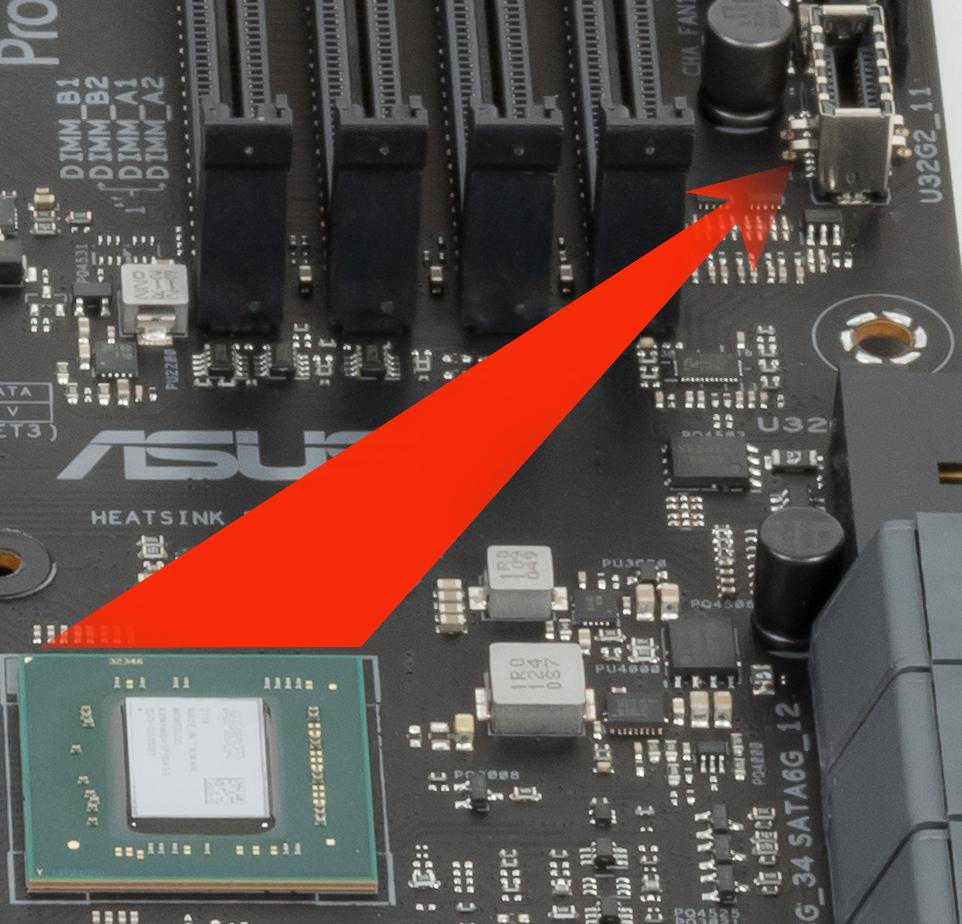

- 7 портов USB 3.2 Gen2: 4 реализованы через процессор представлены на задней панели портами Type-A (голубые); один реализован через X570 и представлен внутренним портом Type-C
для подключения к соответствующему разъему на передней панели корпуса; оставшиеся 2 реализованы через Intel Thunderbolt 4 и представлены двумя портами Type-C на задней панели;

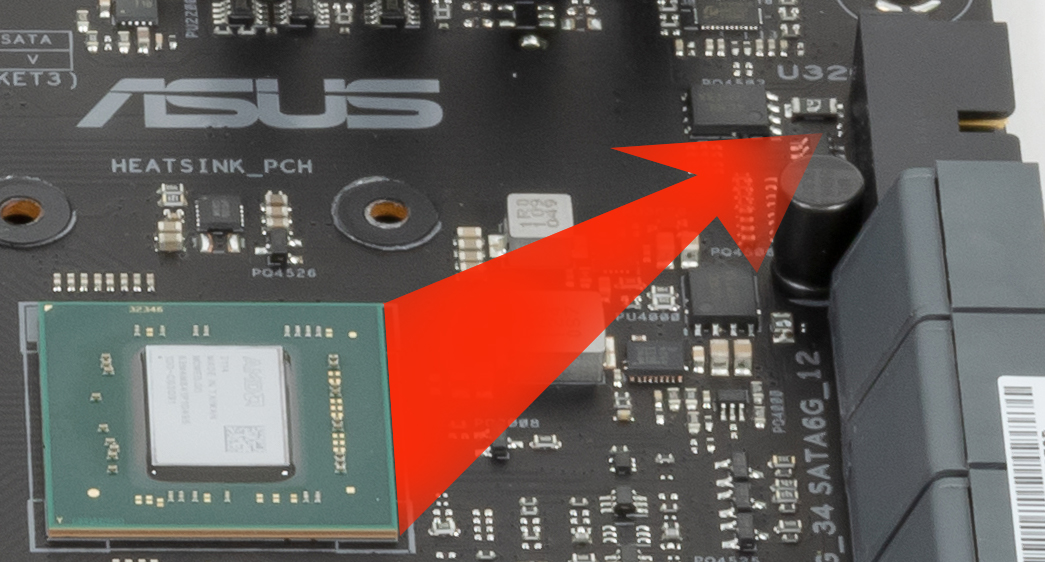

- 6 портов USB 3.2 Gen1: все реализованы через X570, два представлены внутренним разъемом на материнской плате (на 2 порта),
а еще 4 представлены на задней панели 4 портами Type-A (синие) ;

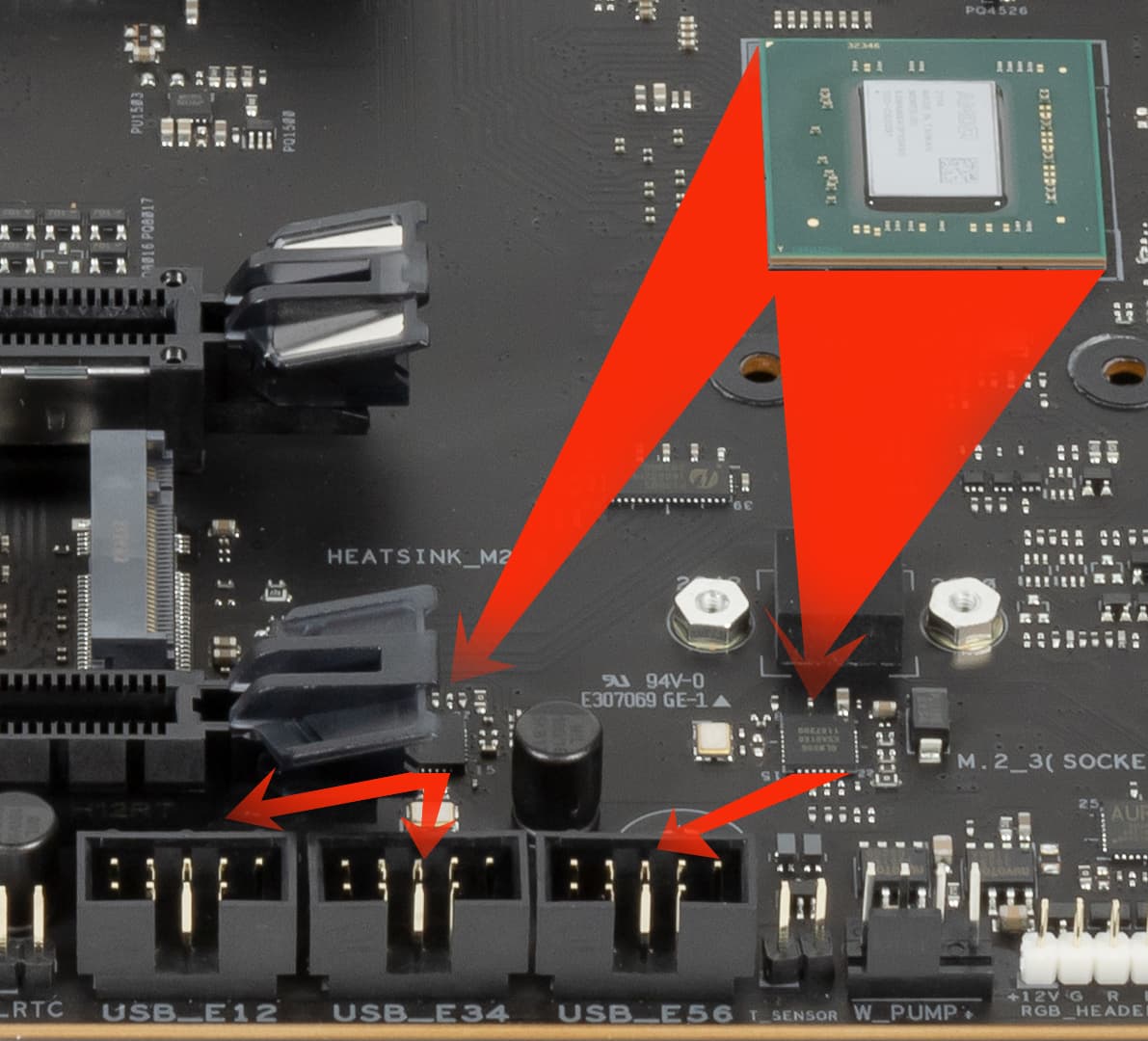

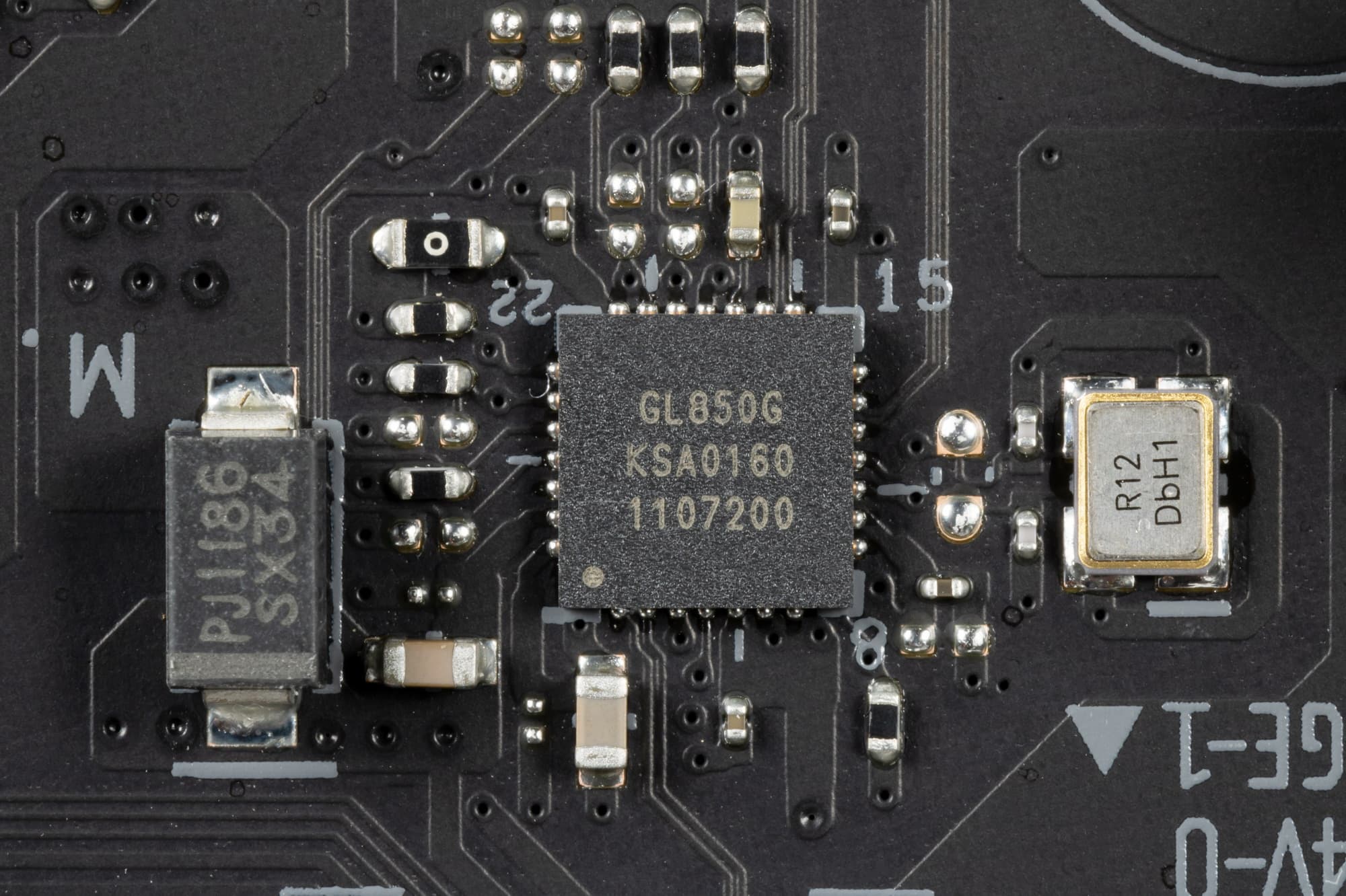

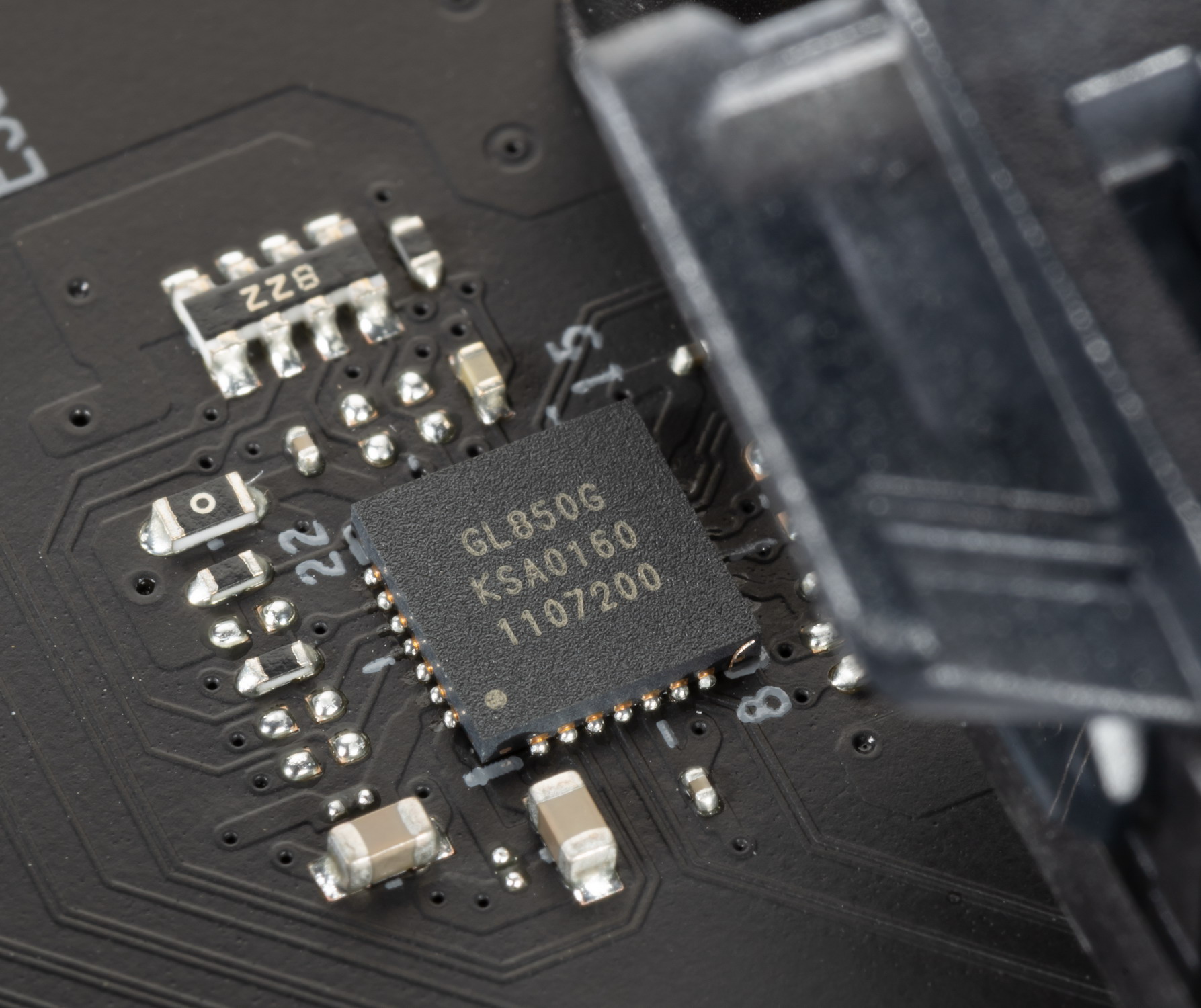

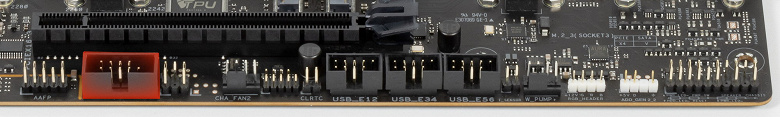

- 6 портов USB 2.0/1.1: все реализованы через два контроллера
Genesys Logic GL850G (на каждый из них потрачена 1 линия USB 2.0 от X570)
и представлены тремя внутренними разъемами
(каждый на 2 порта).

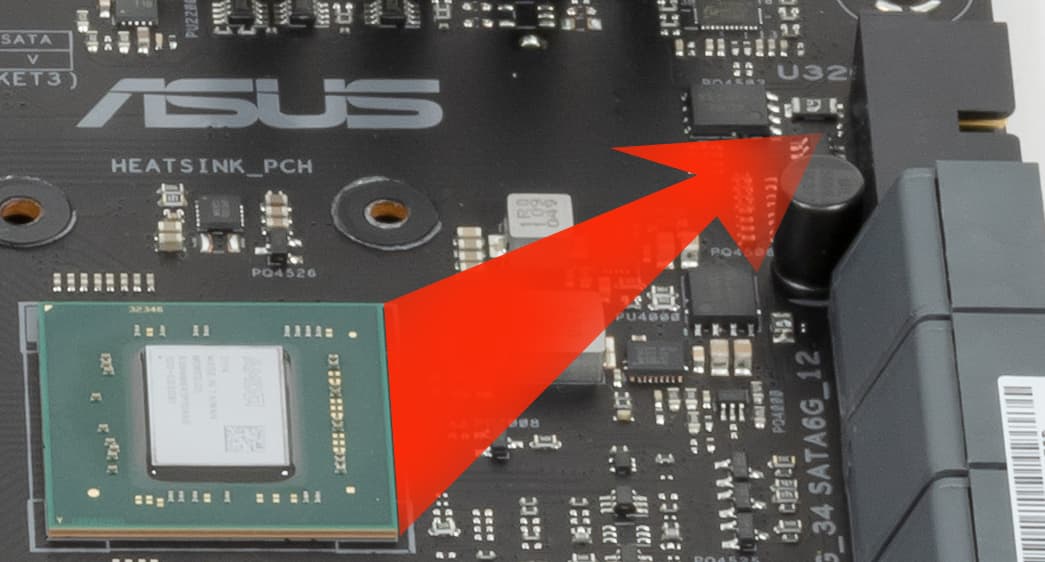

Итак, через чипсет X570 реализовано 1 USB 3.2 Gen2, 6 USB 3.2 Gen1 и 3 USB 2.0 порта поддержки (помним, что беспроводной контроллер Intel AX210 требует одну линию USB 2.0).
Плюс 15 линий PCIe, выделенные на поддержку иной периферии и плюс 4 порта SATA (штатно имеющиеся у X570). Итого, у X570 в данном случае реализовано большинство из его возможных портов.

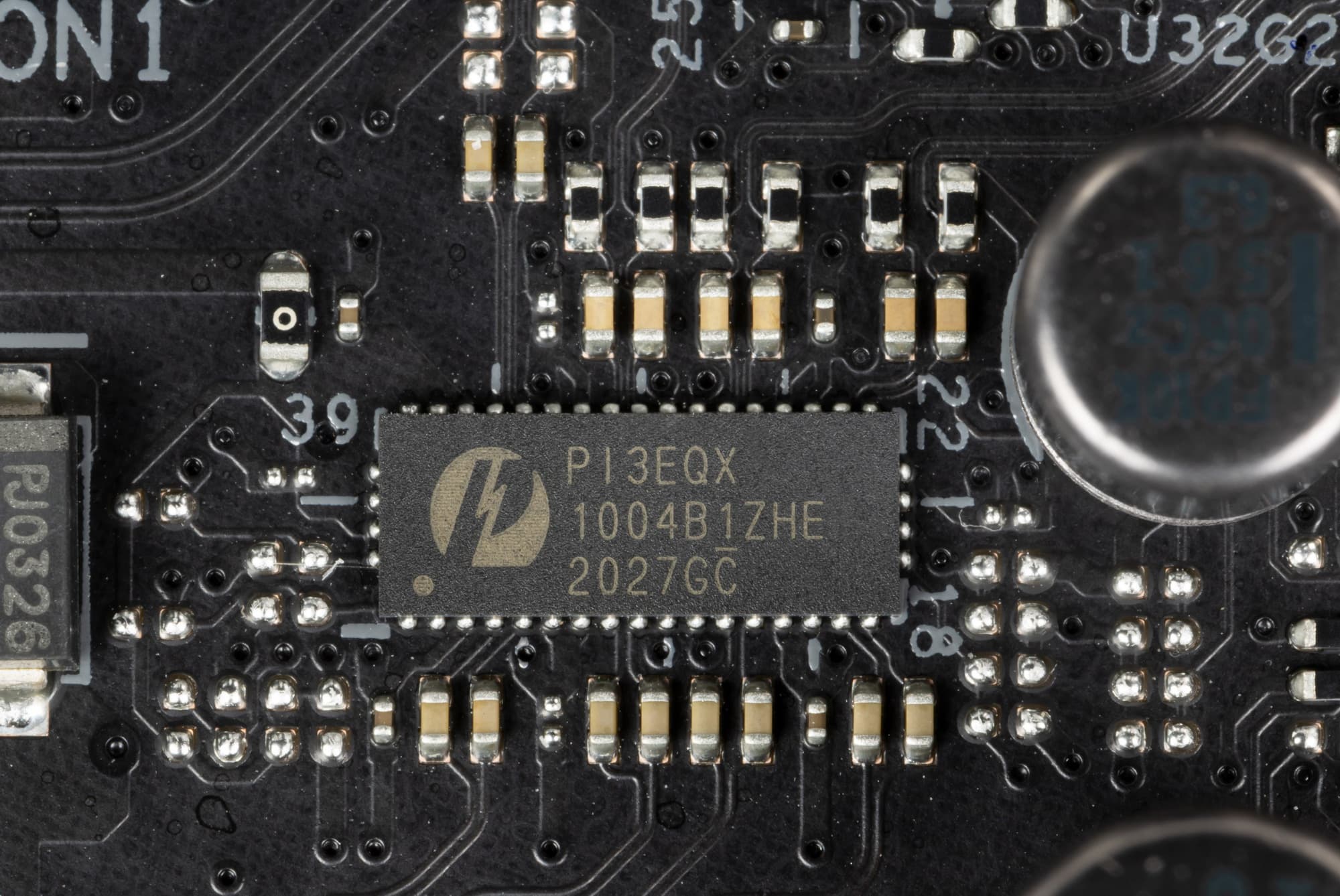

Все быстрые USB порты Type-A/Type-C имеют свои усилители сигнала PI3EQX1004 от Diodes Inc.(ex Pericom).

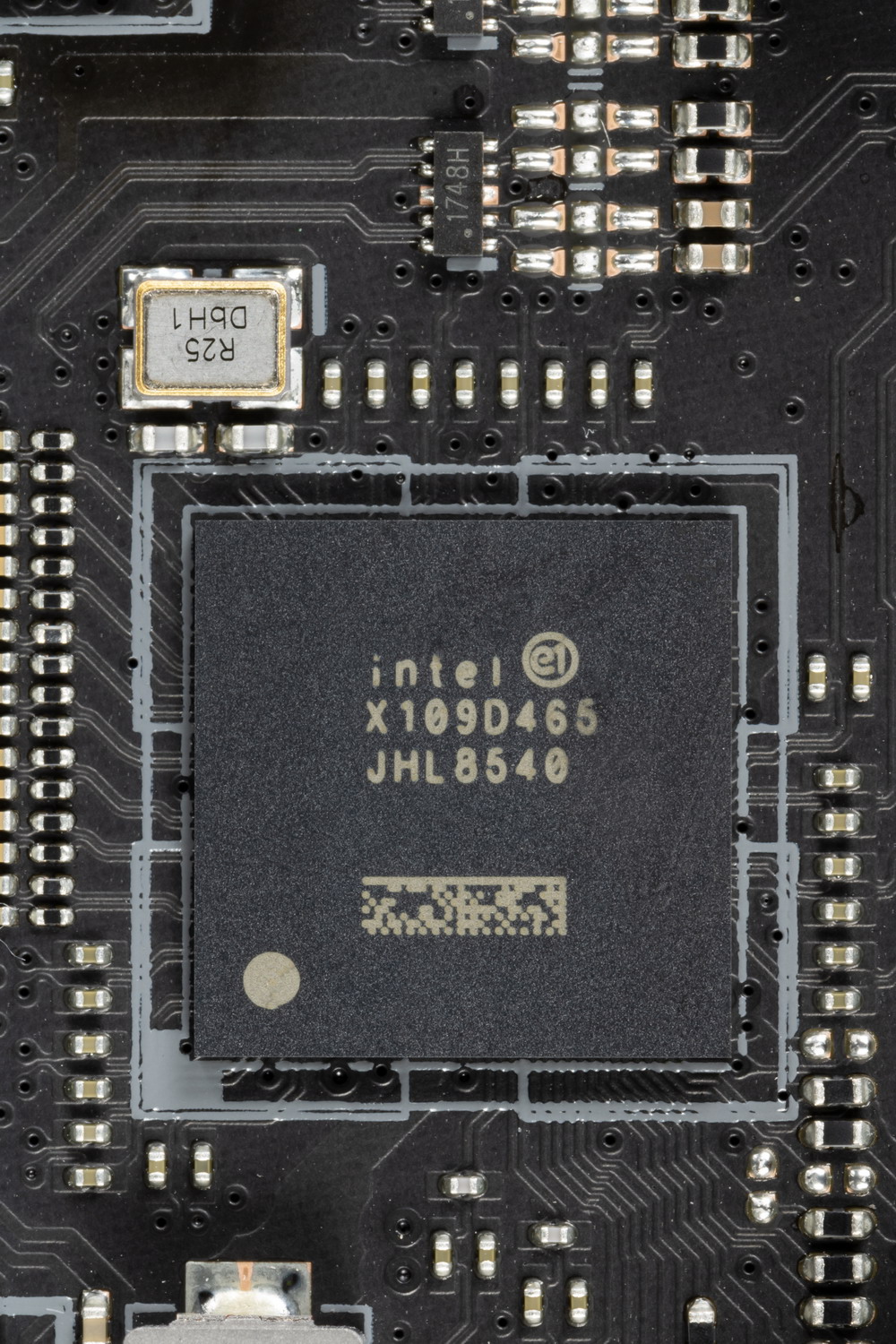

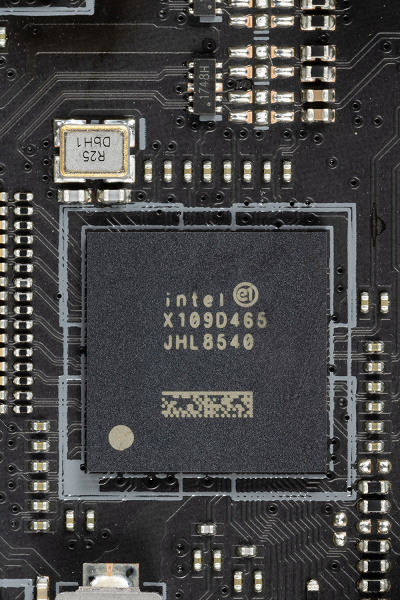

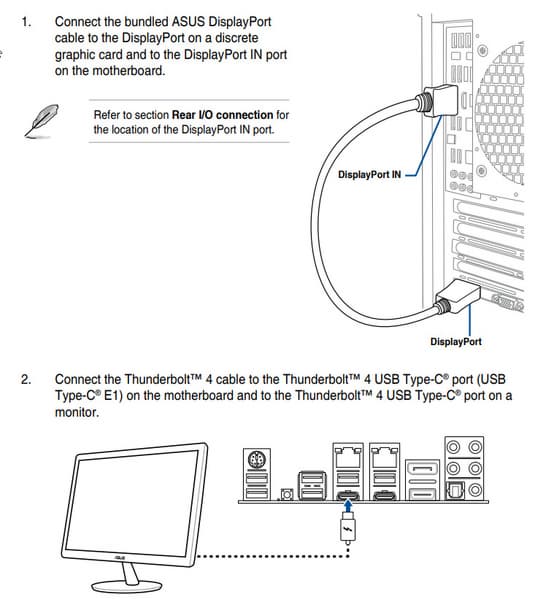

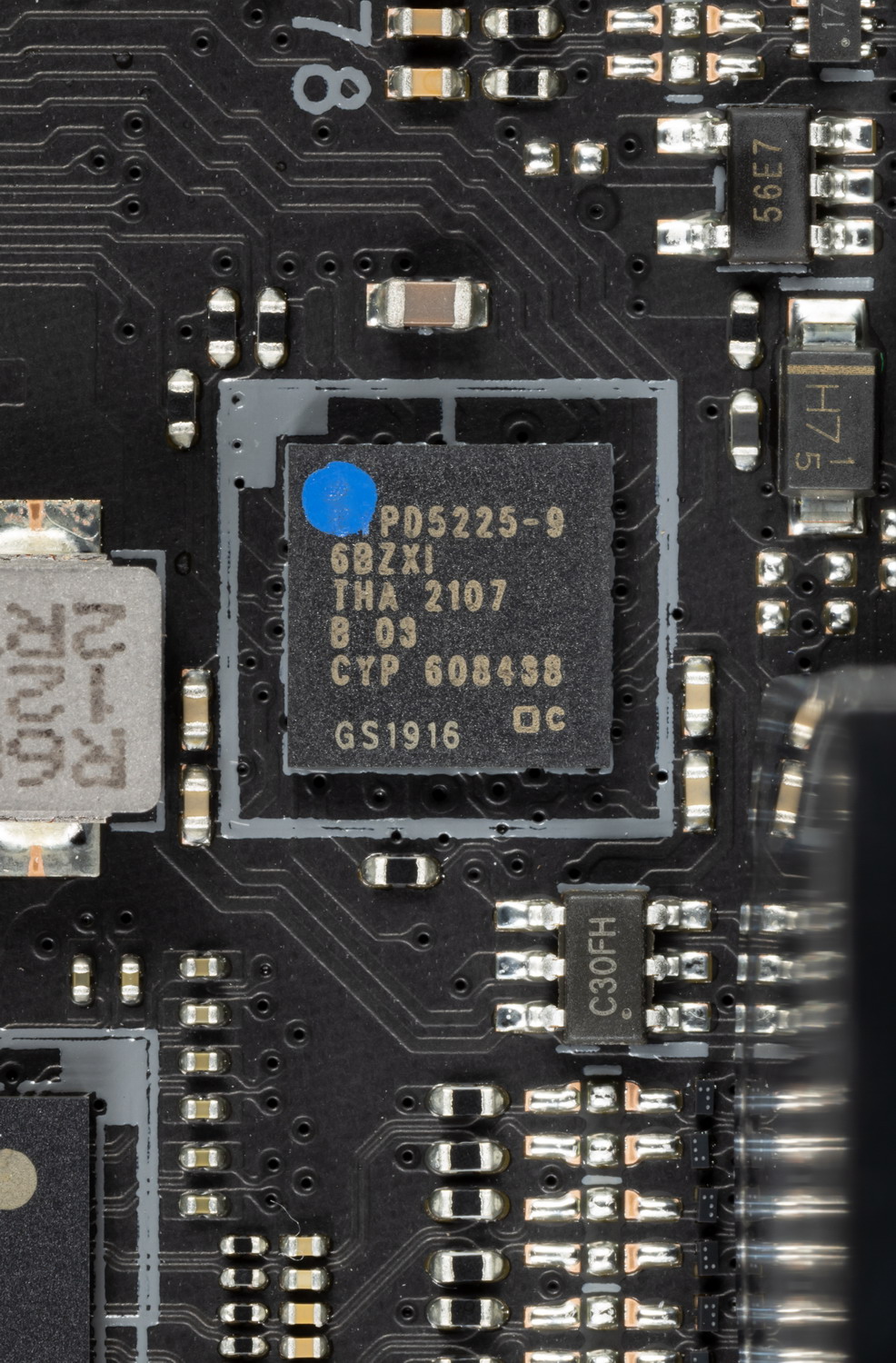

Конечно же нельзя пройти мимо такого мощного инструмента, как Intel Thunderbolt 4. Плата комплектуется соответствующим контроллером на основе Intel JHL8540, который распаян на материнской плате.
И имеет 2 гнезда Type-C для вывода как через протокол TB, так и для использования в качестве USB 3.2 Gen2/1, для чего имеется специальный контроллер от Infineon (ex Cypress) для преобразования сигнала.

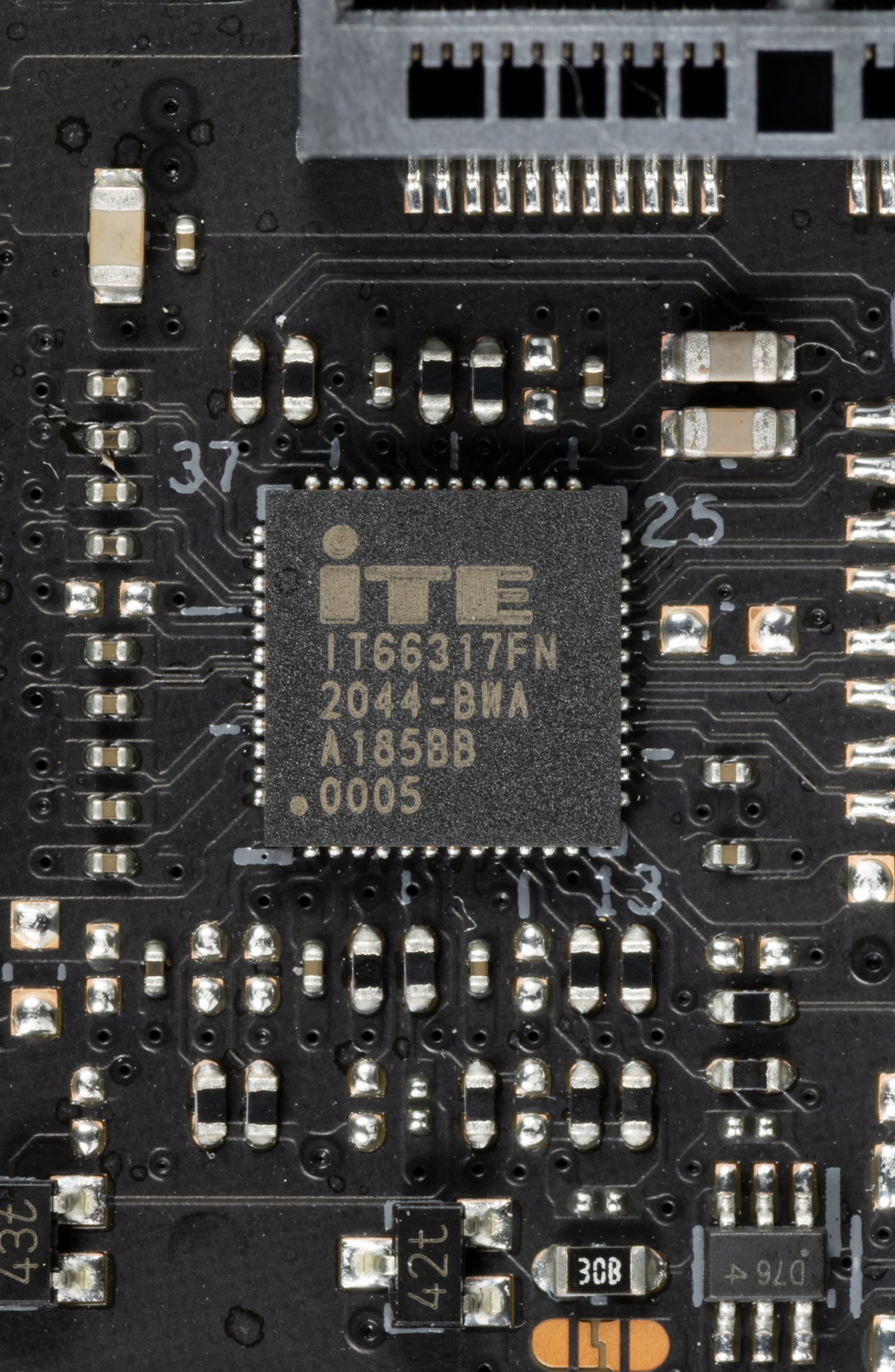

Для обеспечения вывода графики сверхвысокого разрешения на задней панели матплаты имеются два гнезда DisplayPort, работающих на прием сигнала от дискретных видеокарт.
Теперь о сетевых делах.

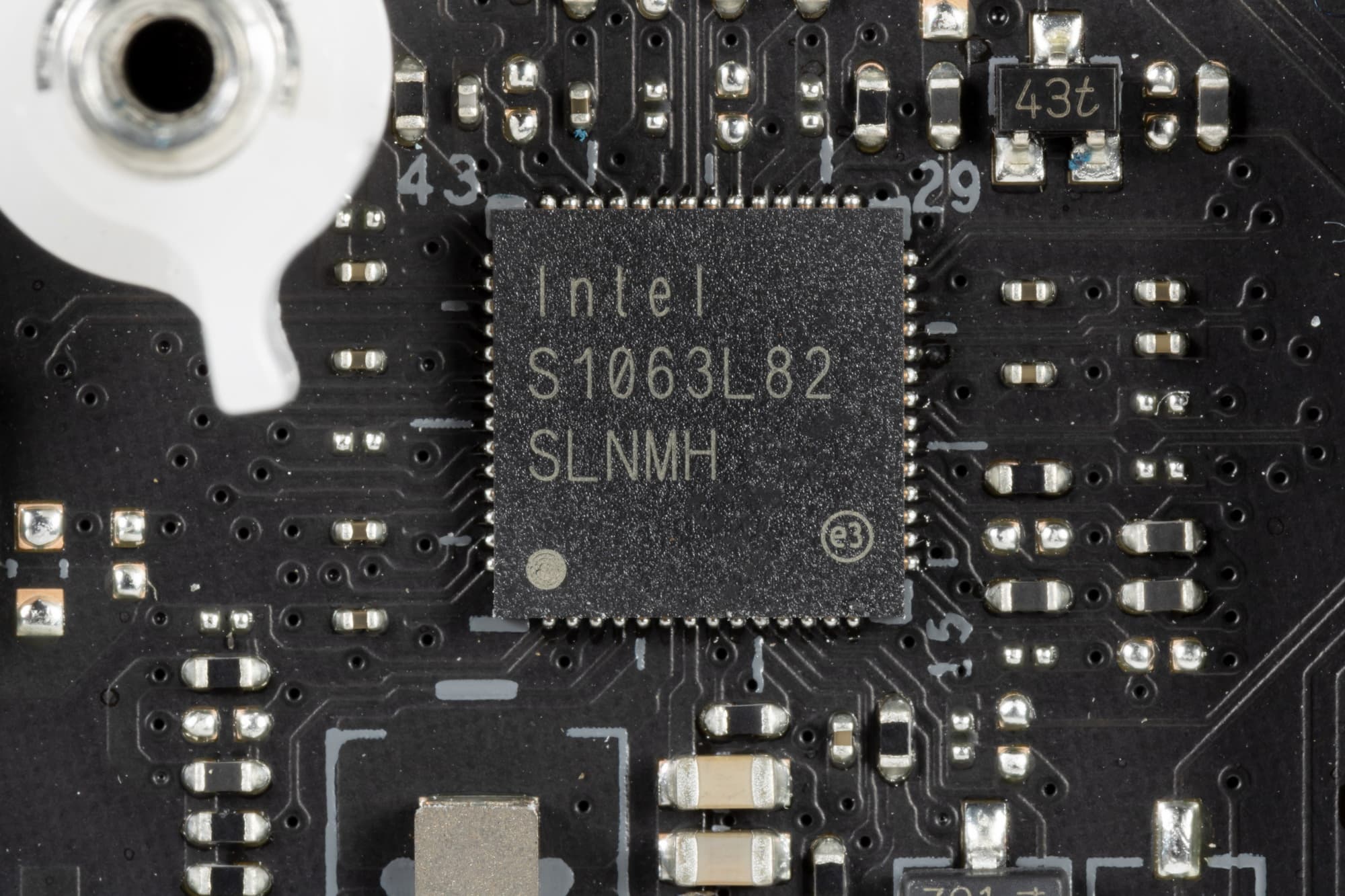

Материнская плата оснащена средствами связи просто отлично! Имеются два скоростных Ethernet-контроллера: Intel I225-V, который способен работать по стандарту 2,5 Гбит/с.

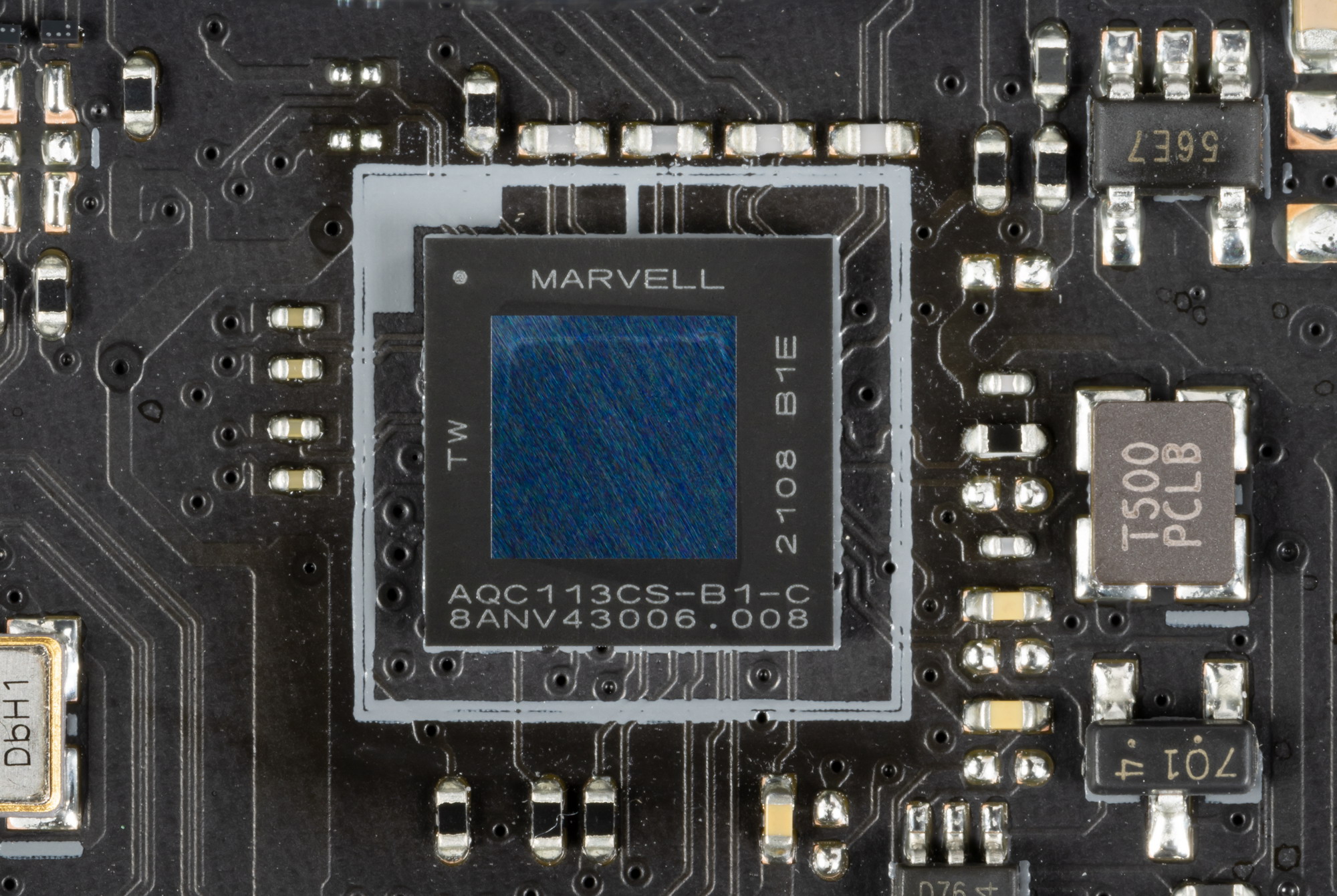

и Marvell (ex-Aquantia) Aqtion AQC113, способный выдавать до 10 Гбит/с.

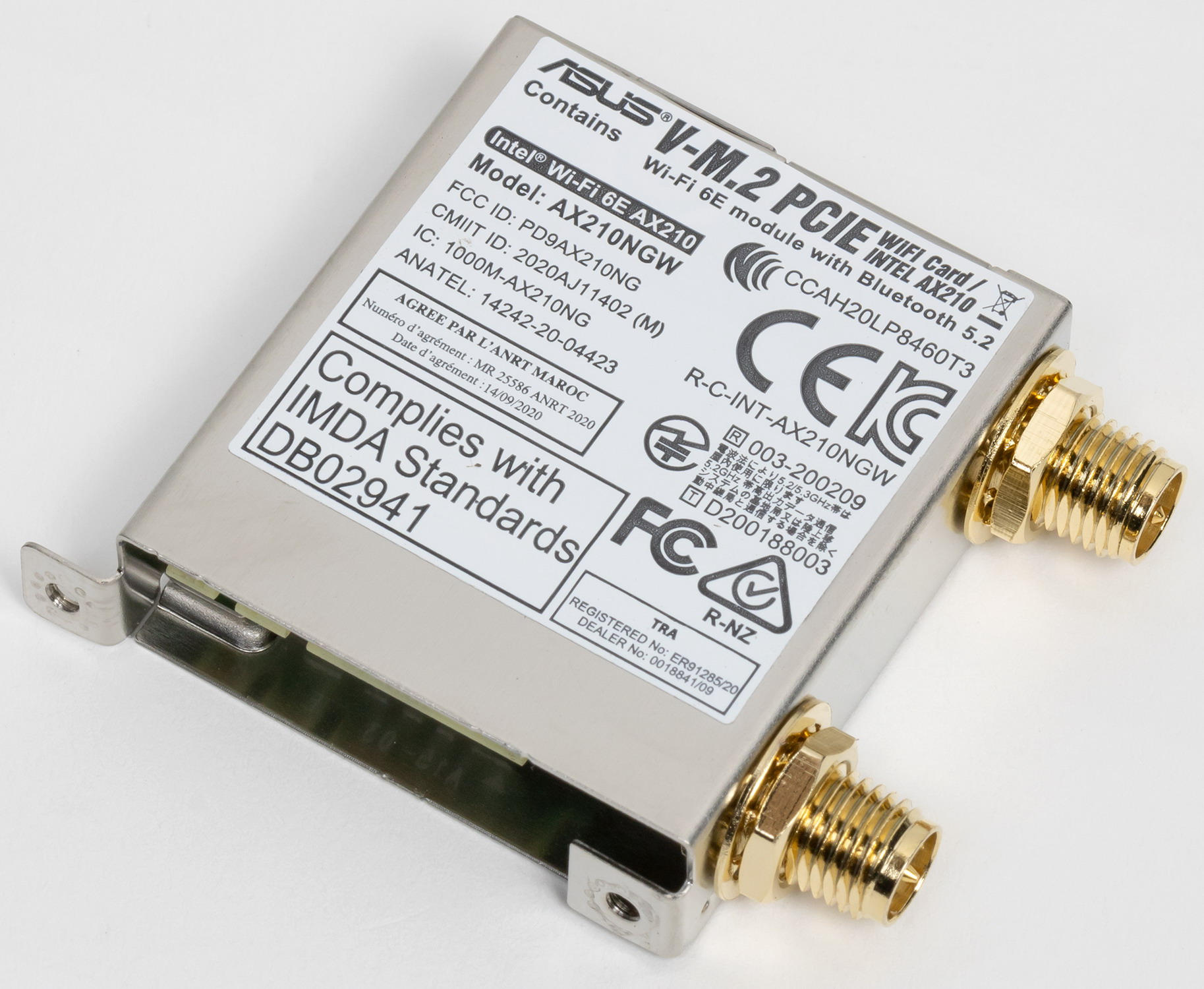

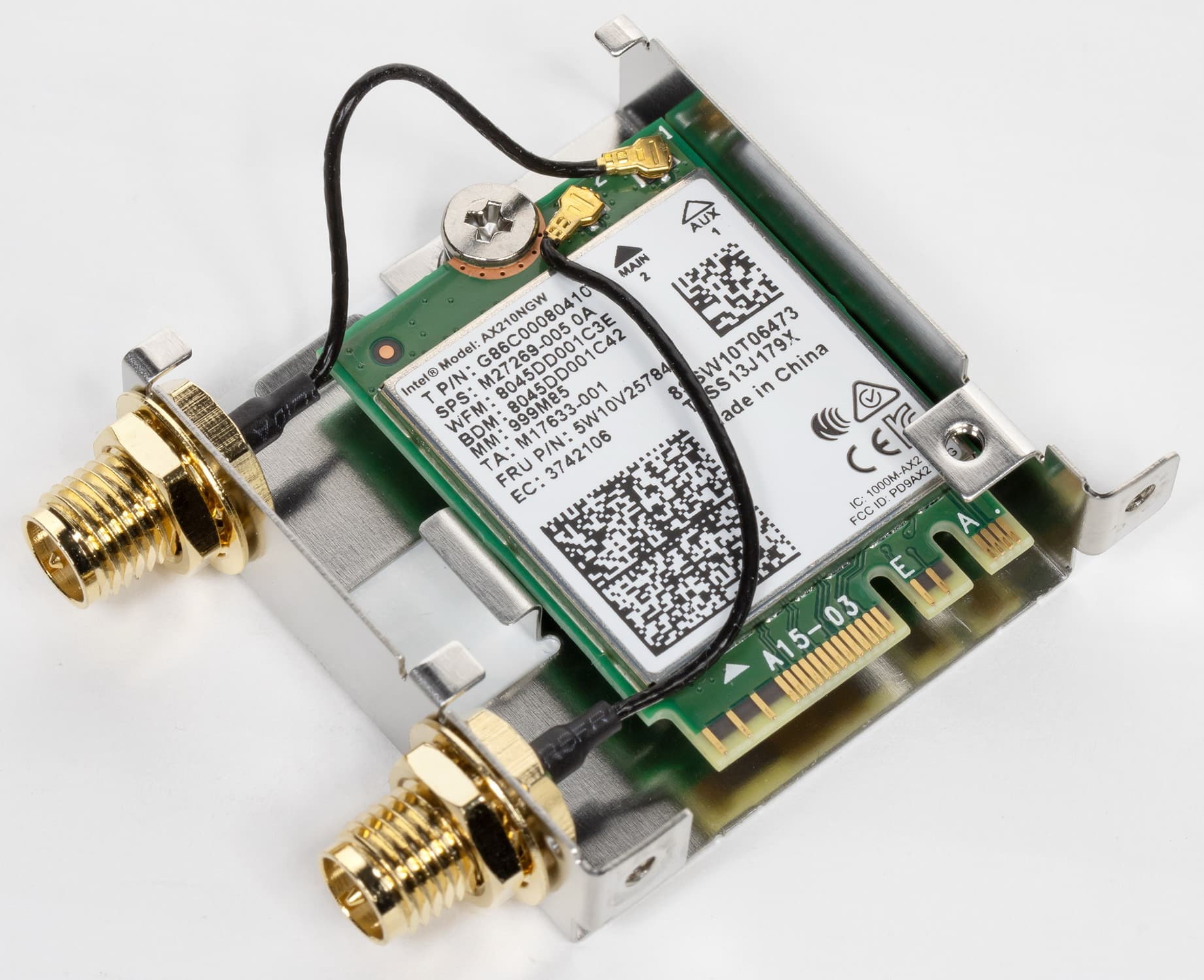

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-210NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

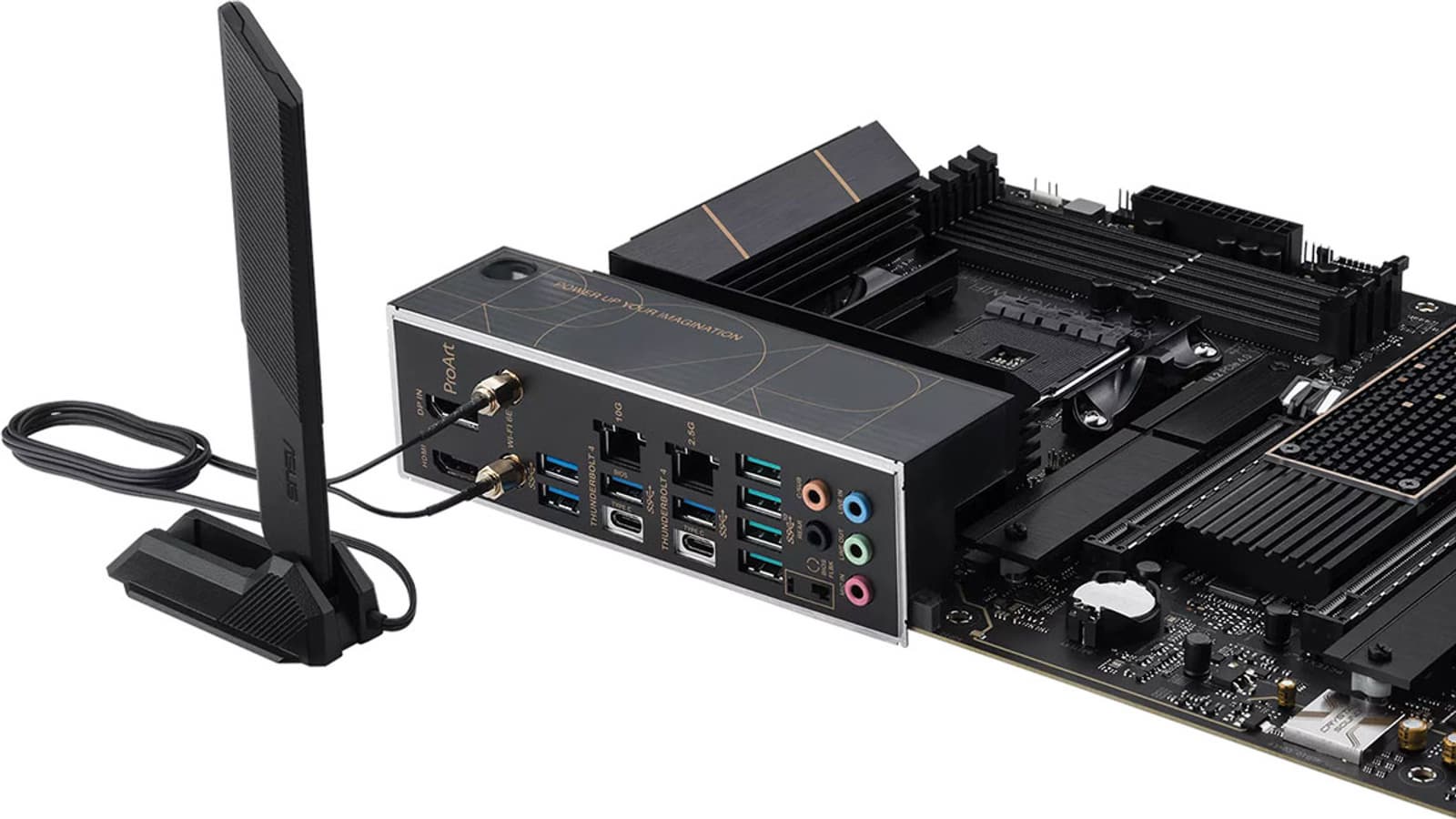

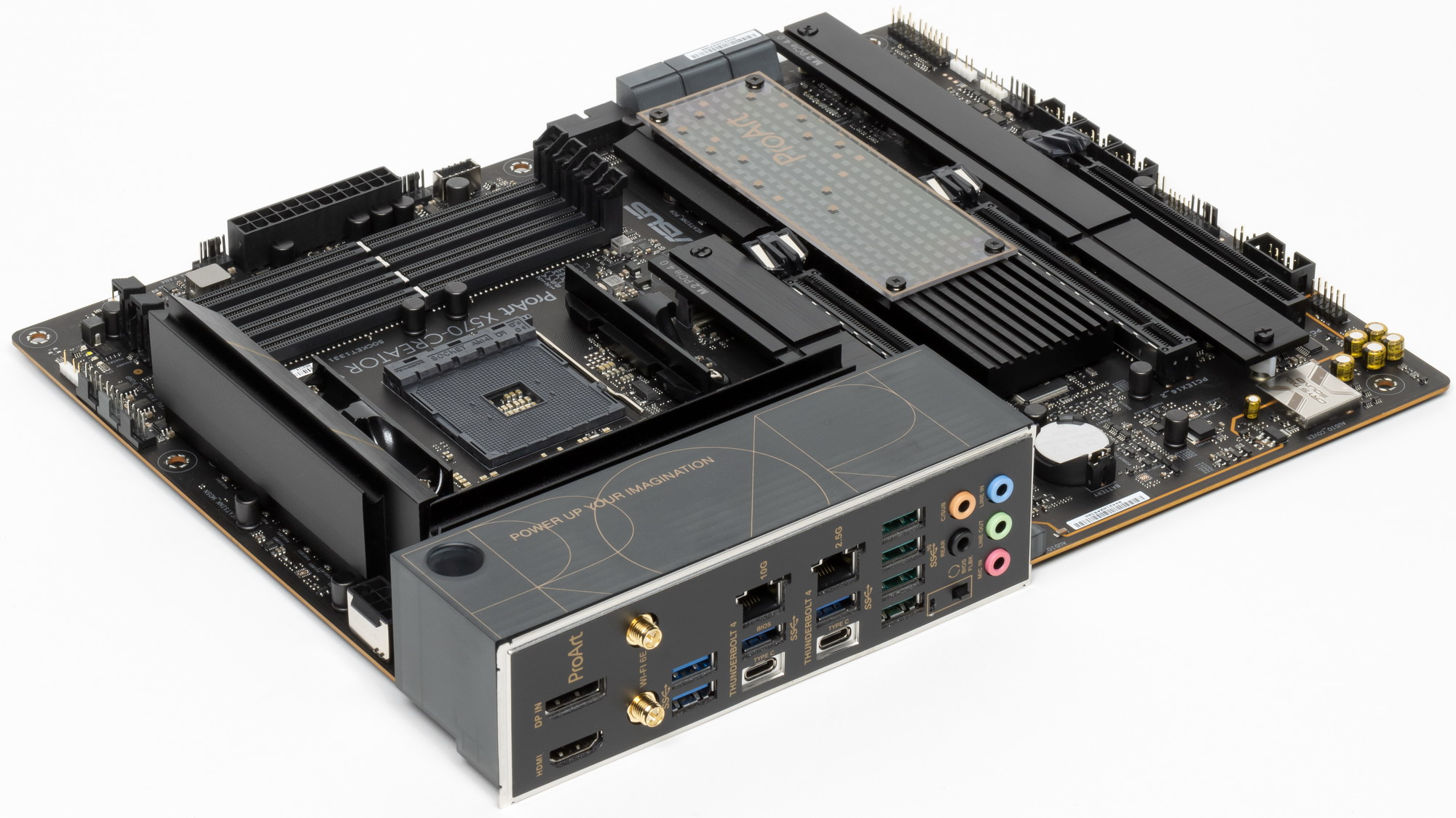

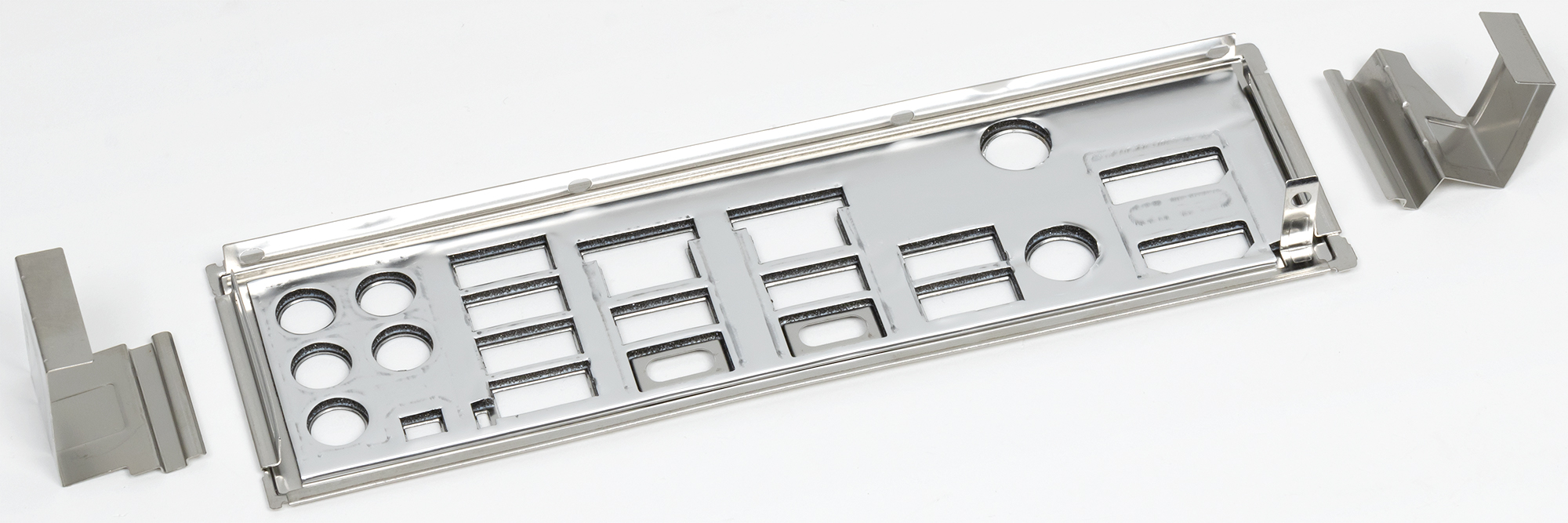

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Аудиоподсистема
Мы знаем, что уже достаточно давно в большинстве современных материнских платах звуком заведует аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц .

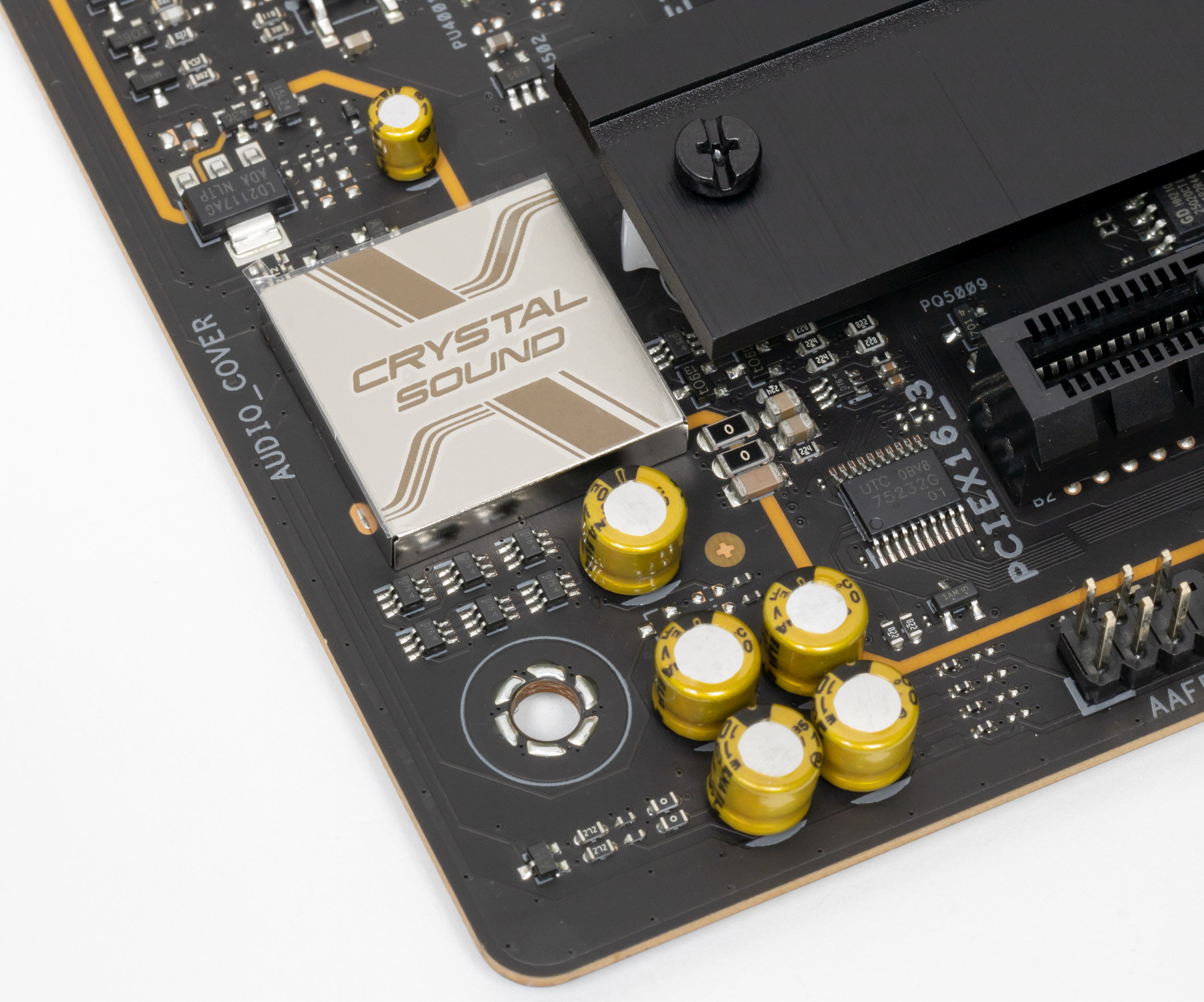

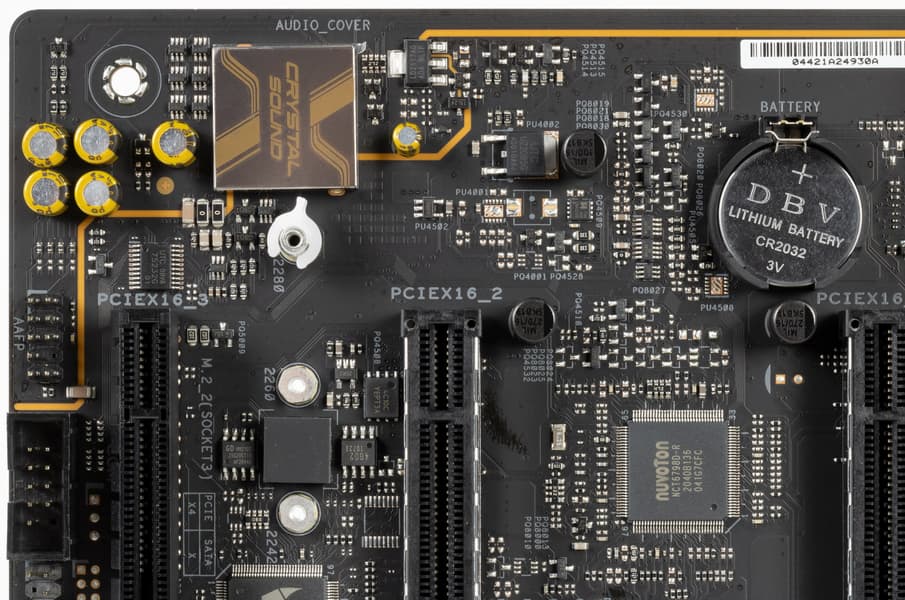

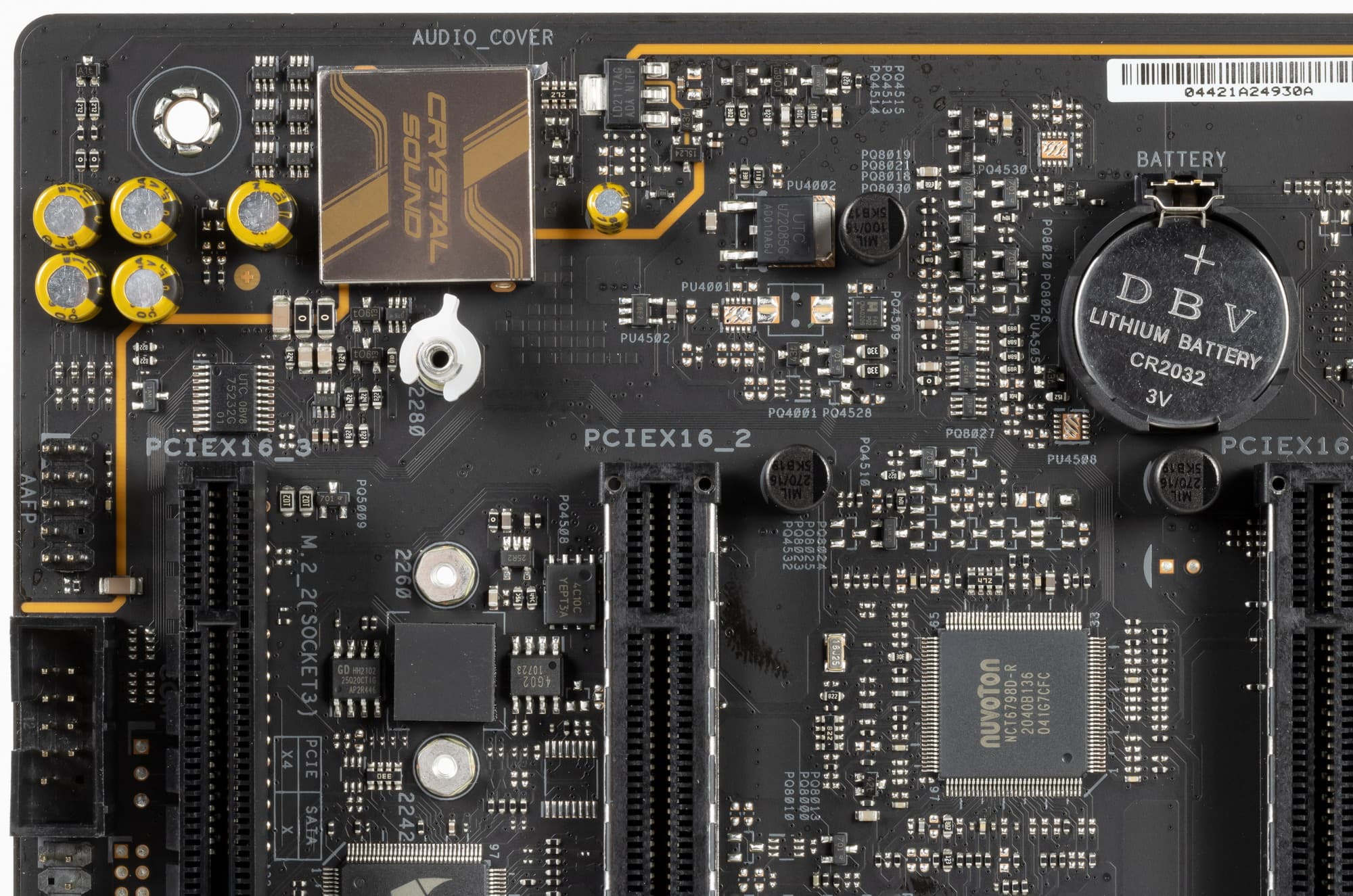

В традициях Asus накрывать микросхему кодека металлическим колпачком с собственным названием аудиоподсистемы, однако в данном случае уже мы видим не SupremeFX, а Crystal Sound.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.
Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют позолоченное покрытие и привычную цветовую окраску.

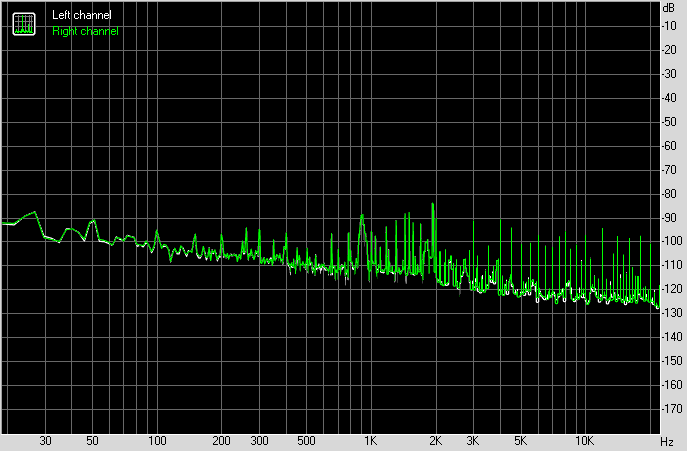

К сожалению, из-за того, что тестовый стенд потребовалось перевести на Windows 11, а на момент формирования обзора компания Asus не смогла предложить аудио-драйверы для этой ОС (драйверы под Windows 10 не подошли), тестирование аудиотракта в RMAA не состоялось.

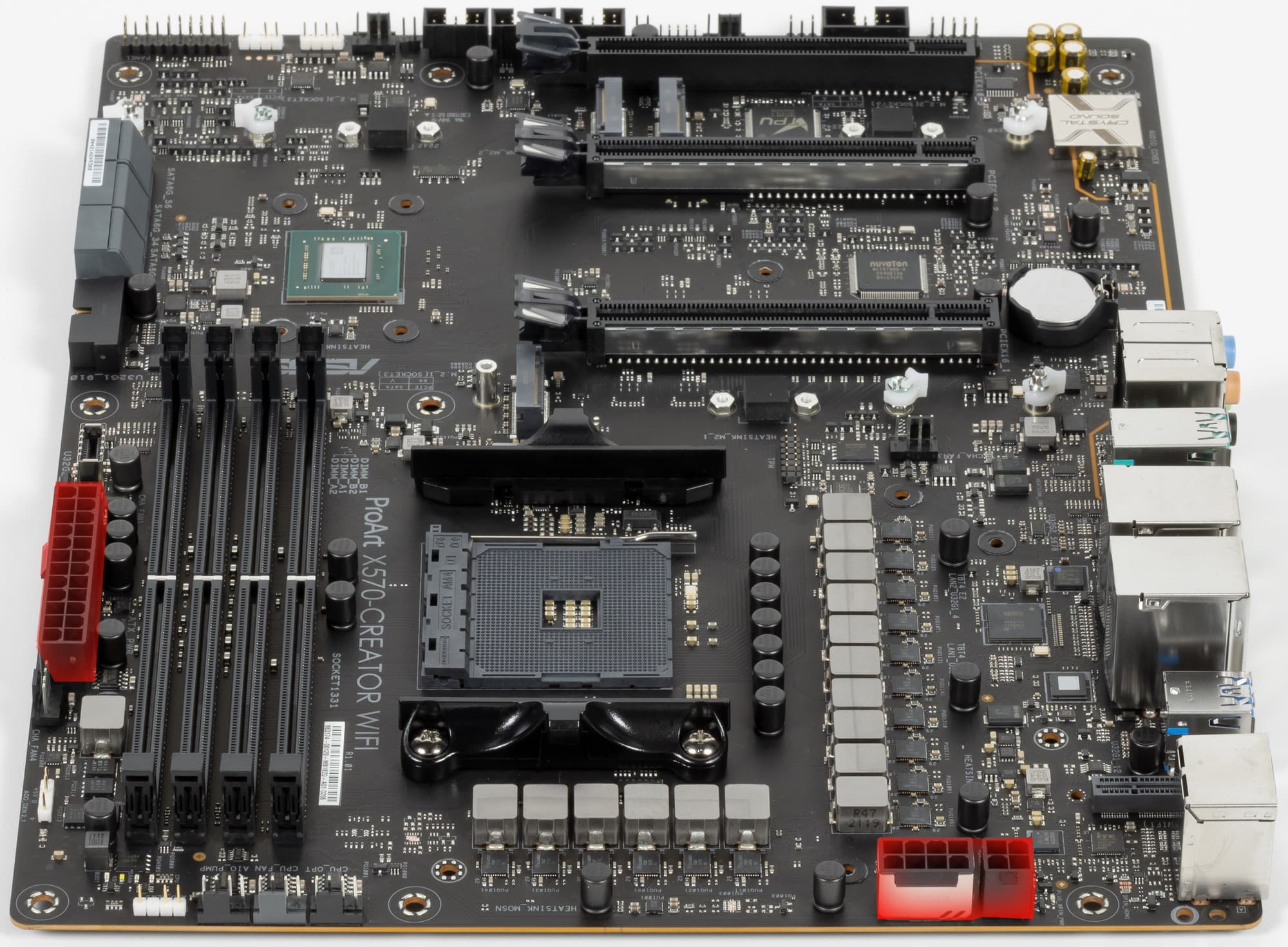

Питание, охлаждение
Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще два ATX12V (8 контактов и 4 контакта).
Система питания обычная для суровых, но не флагманских матплат.

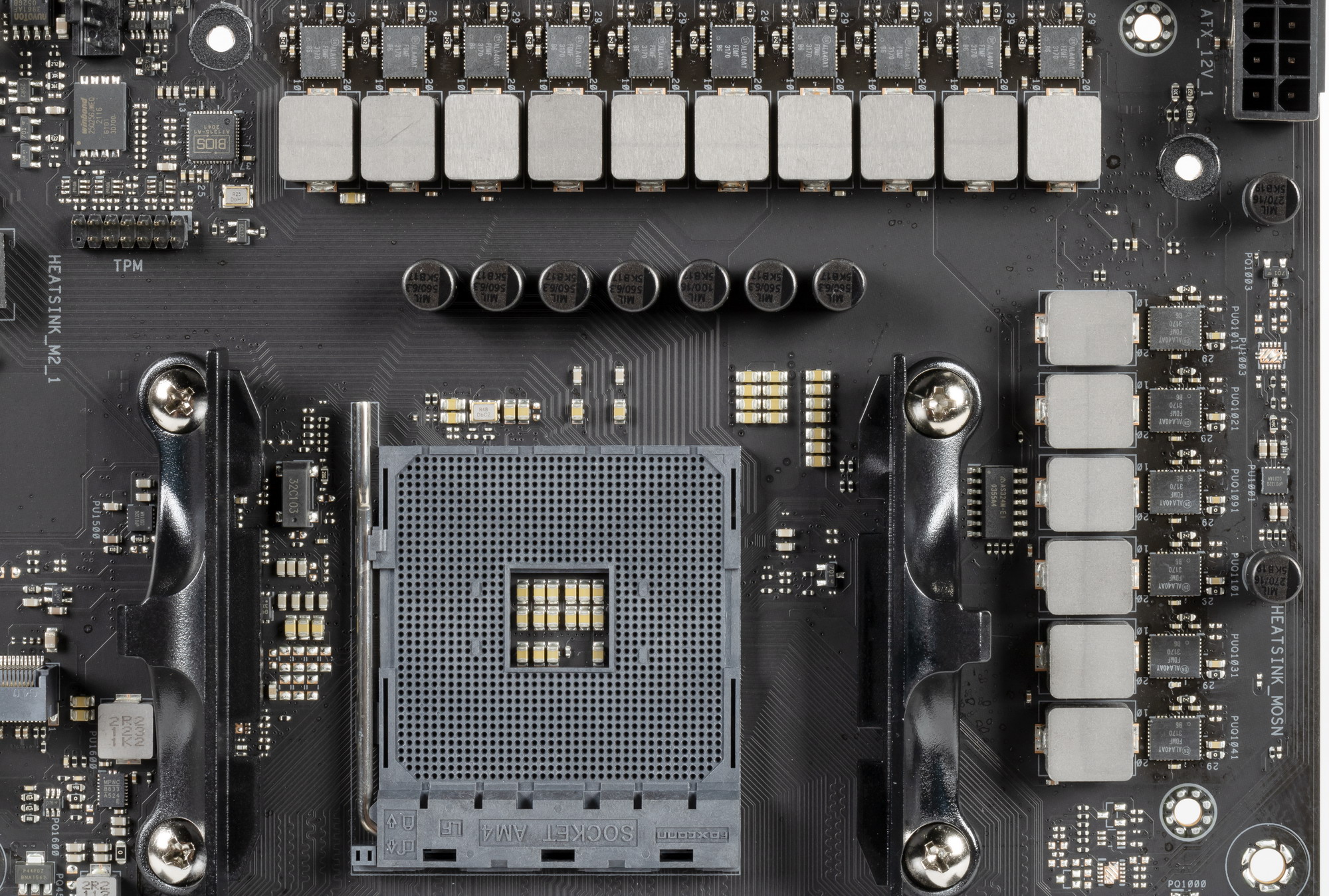

Внешне схема питания выглядит как 14+2: 14 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen).

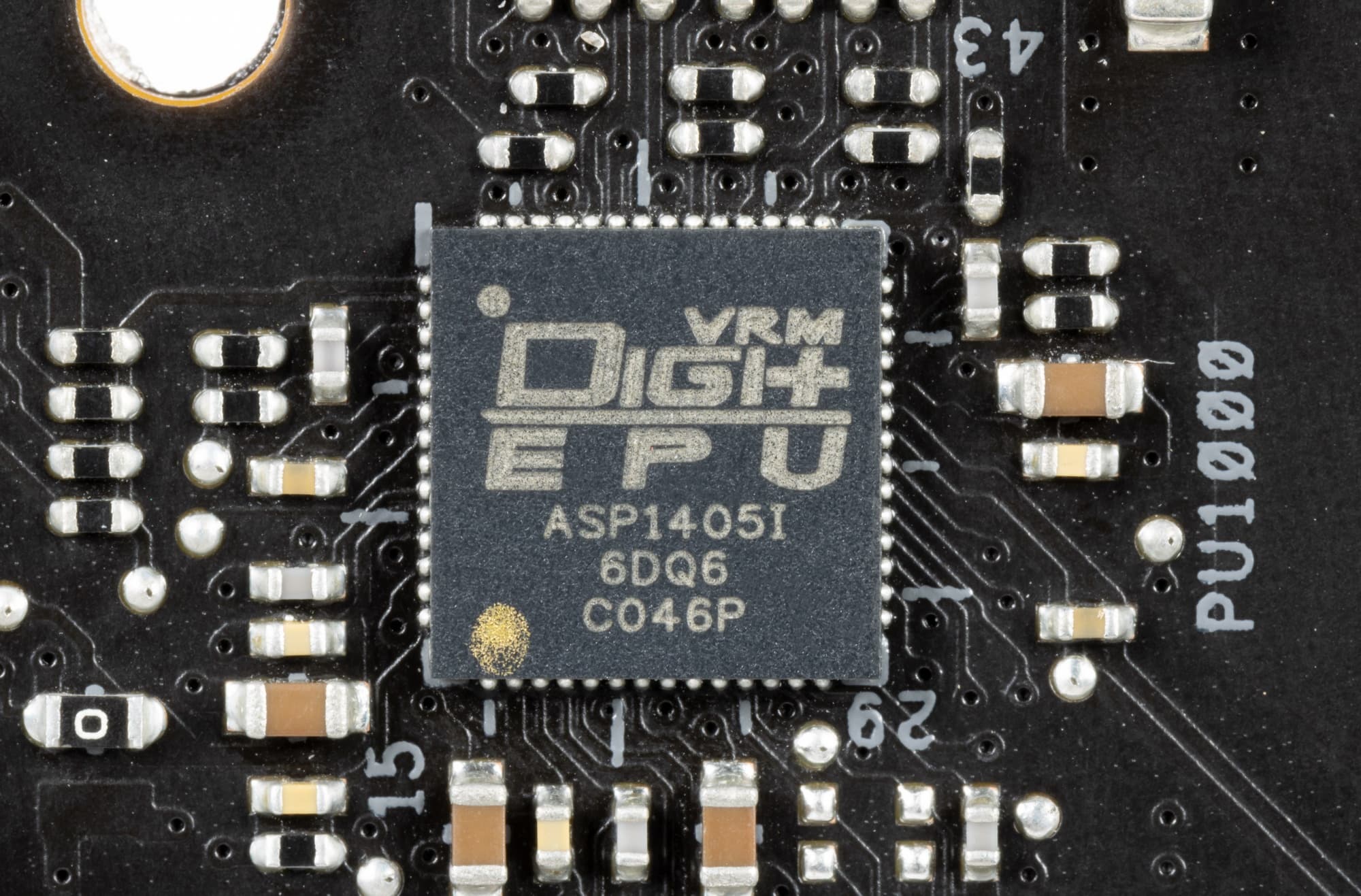

Управляет фазами цифровой контроллер Digi+ EPU ASP1405I , рассчитанный на 8 фаз.

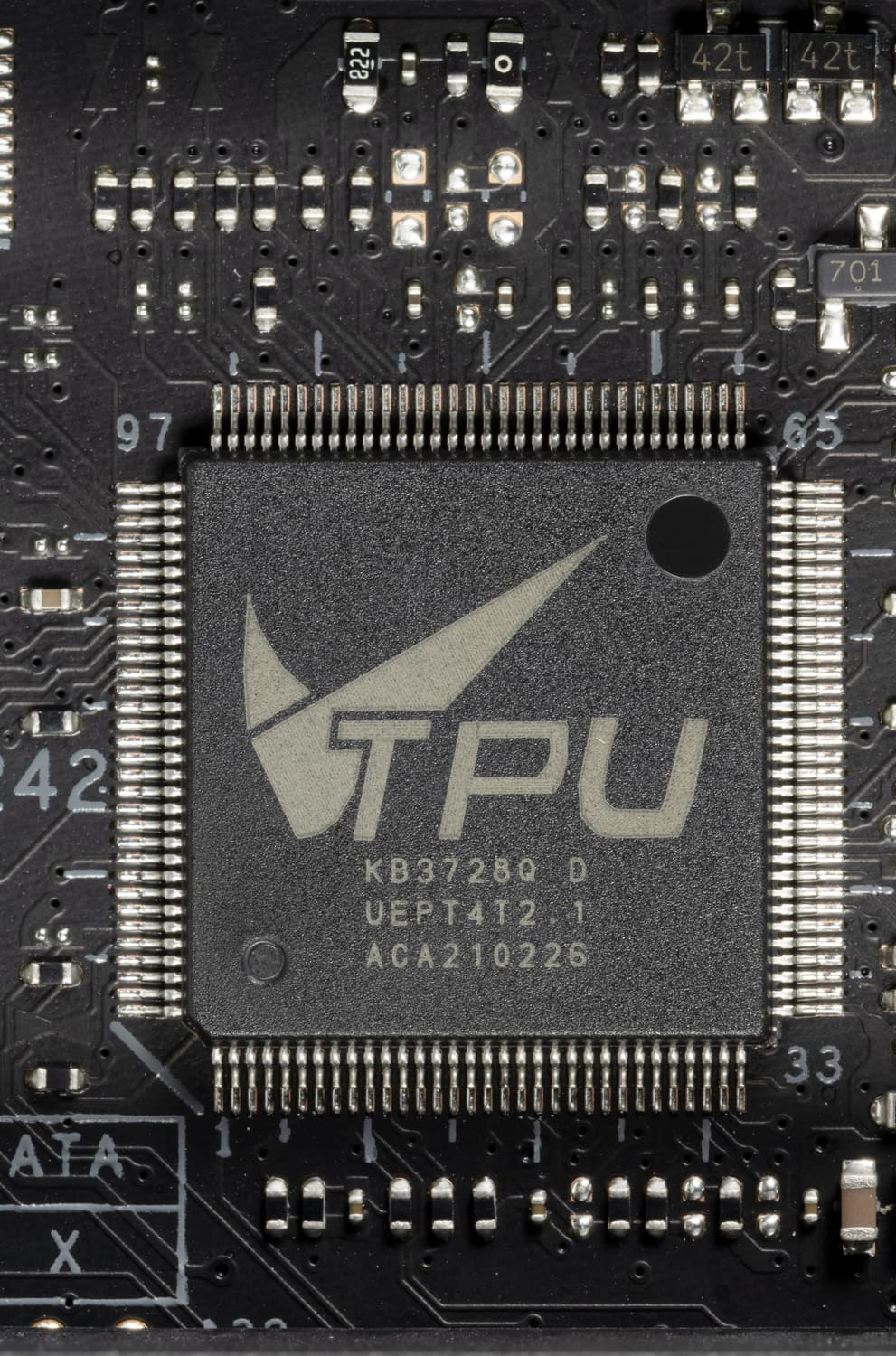

Хорошо известно, что инженеры Asus никогда не пользуются удвоителями фаз для управления огромным их количеством, ведь ШИМ-контроллеры в большинстве своем умеют работать с 8-ю (реже с 12) фазами (в данном случае с 8-ю). Практически на всех материнских платах среднего и топового уровней можно найти фирменный цифровой контроллер TPU, который как раз и занимается умными сборками фаз питания для ШИМ-контроллера.

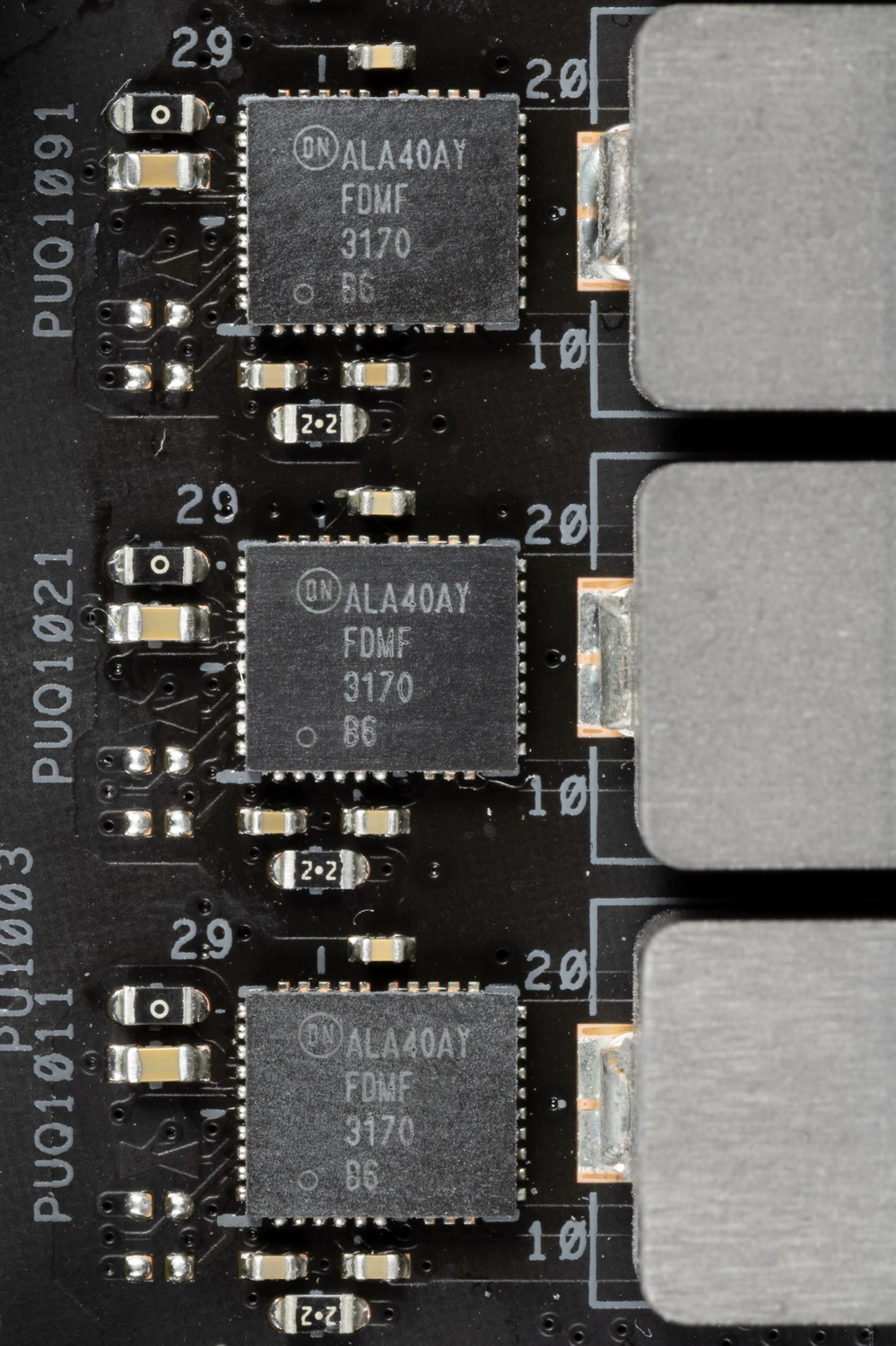

Каждая фаза имеет по транзисторной сборке ON FDMF3170 (до 70А).

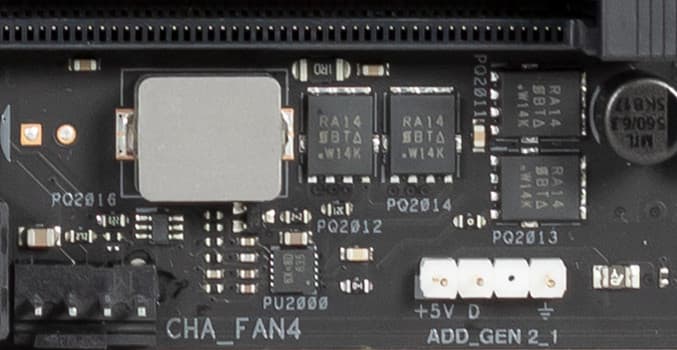

У модулей памяти своя простая однофазная схема питания.

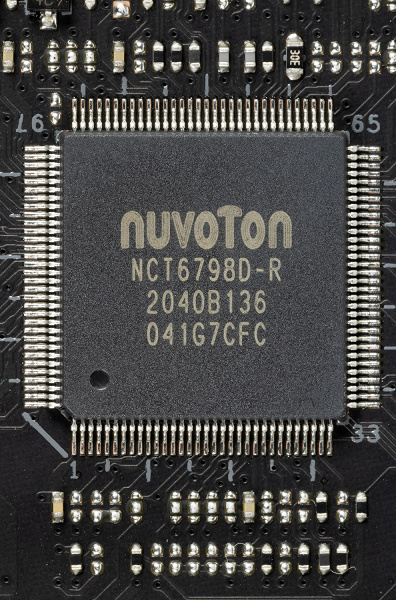

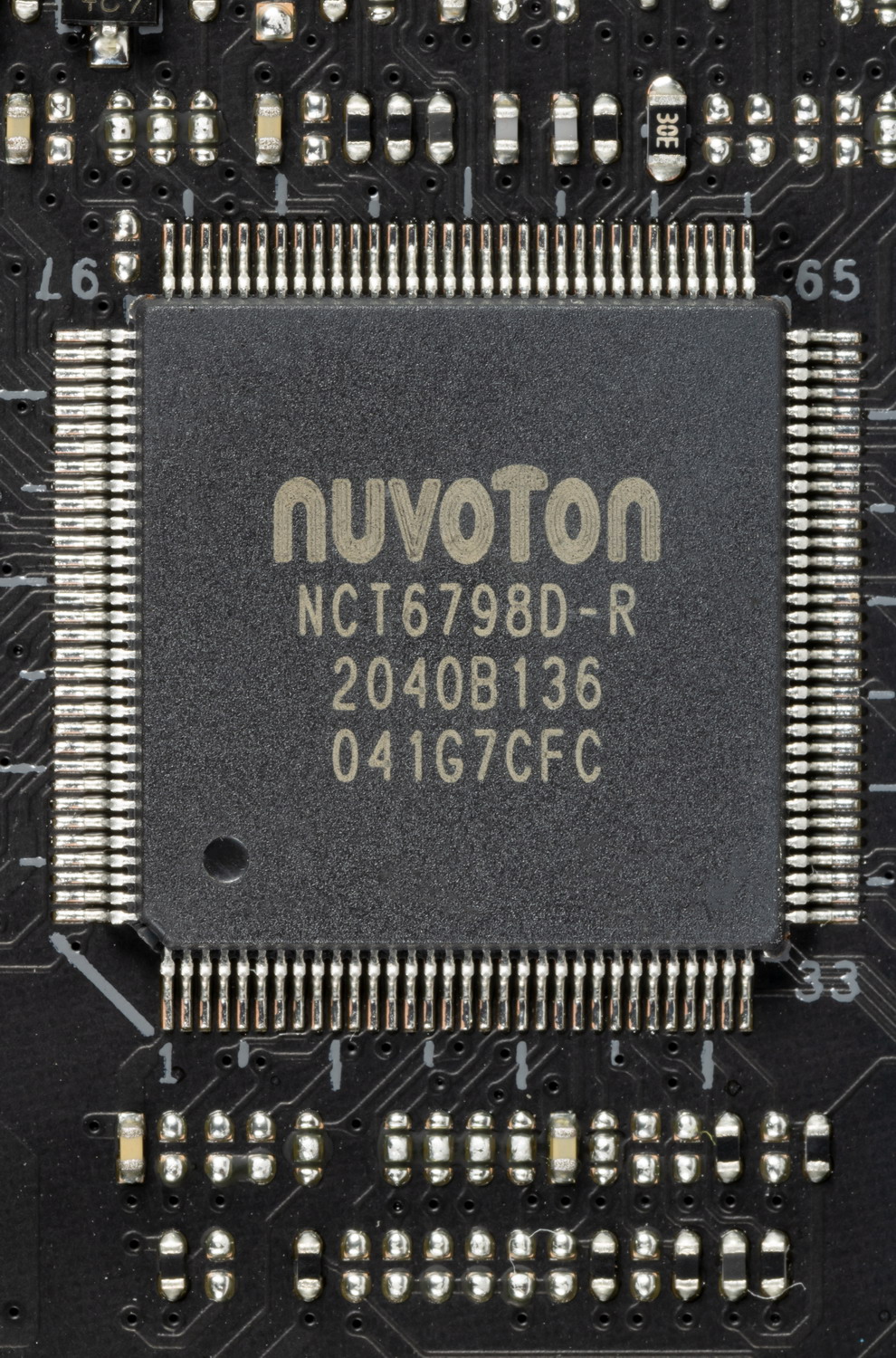

Теперь про охлаждение.

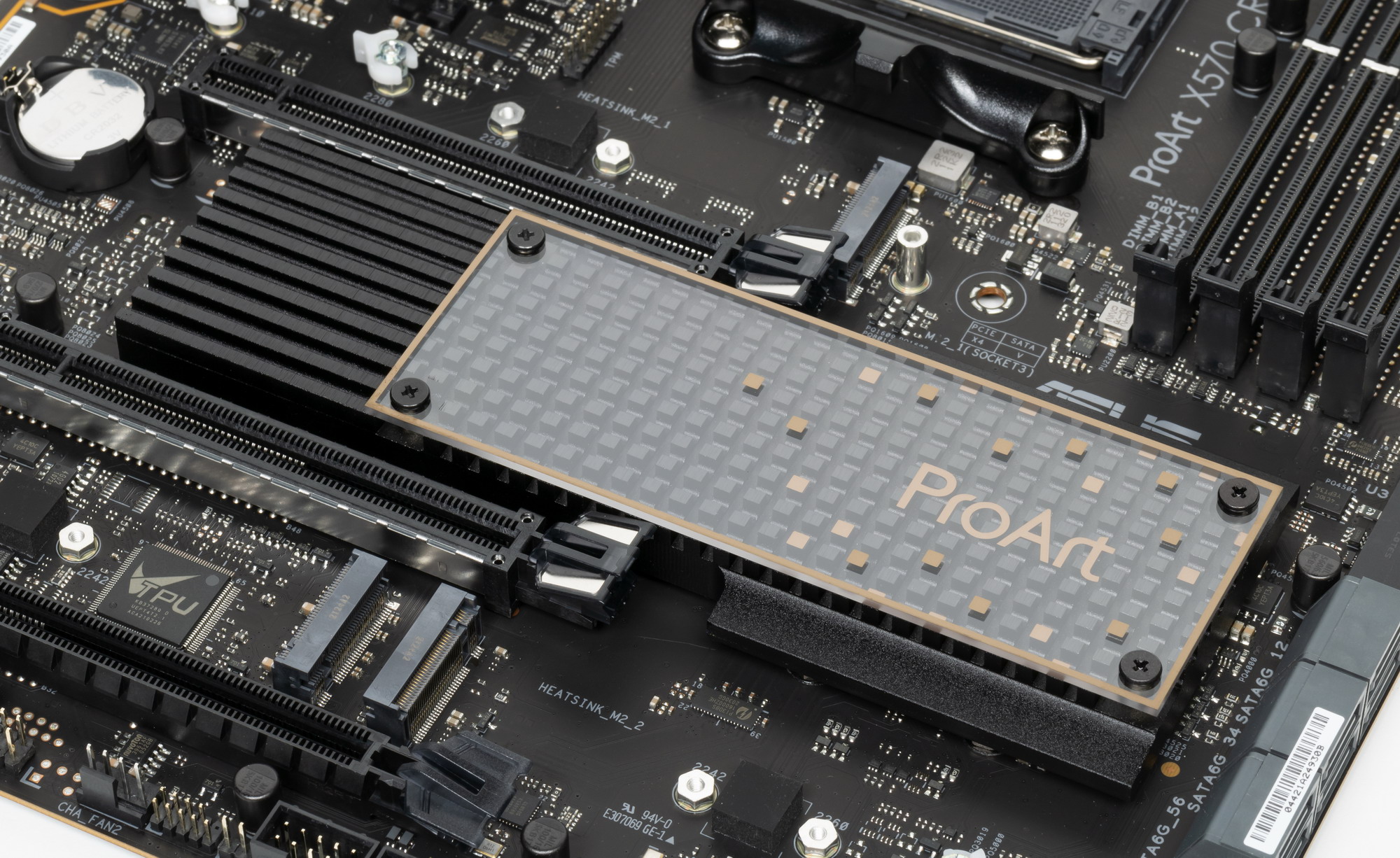

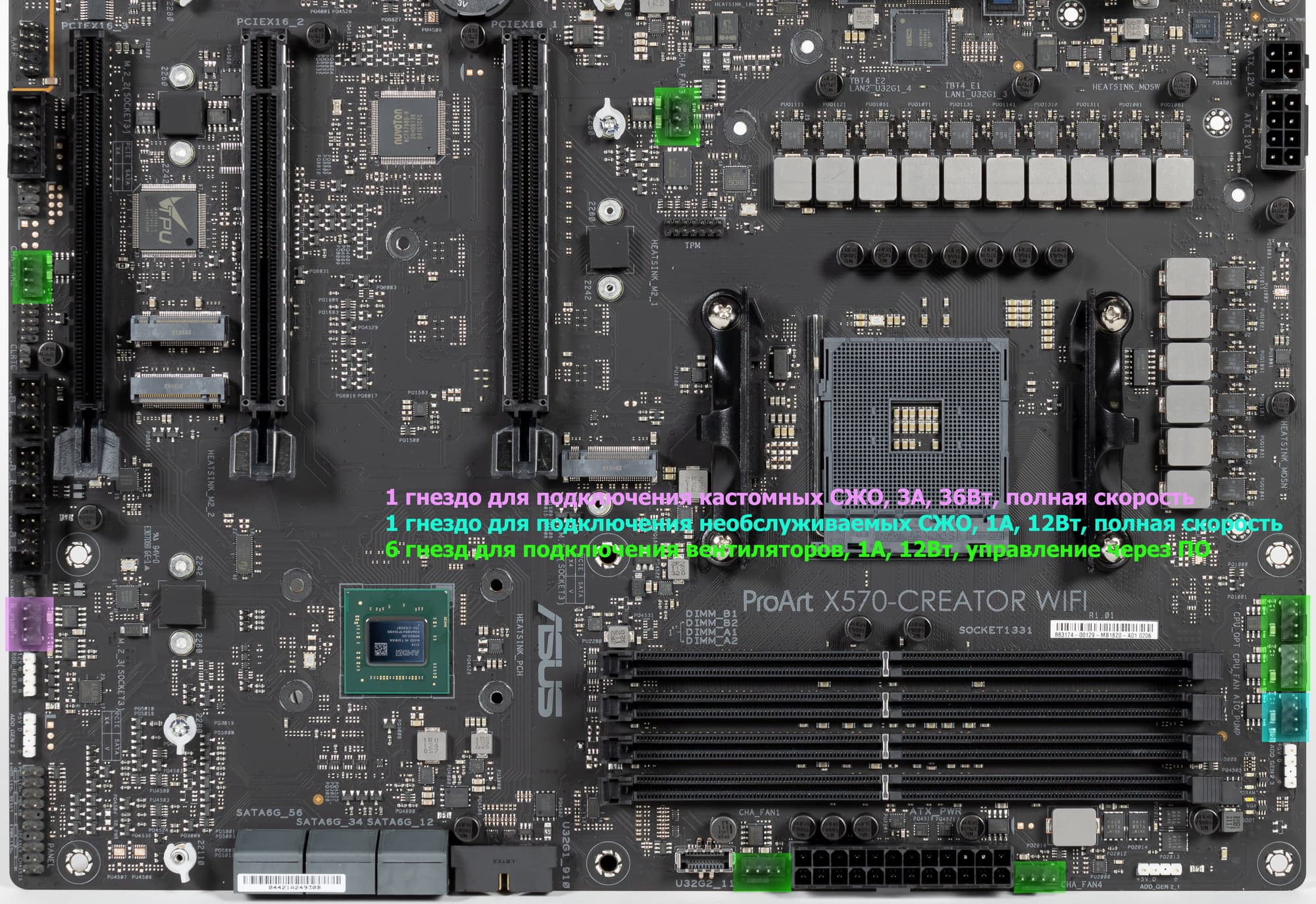

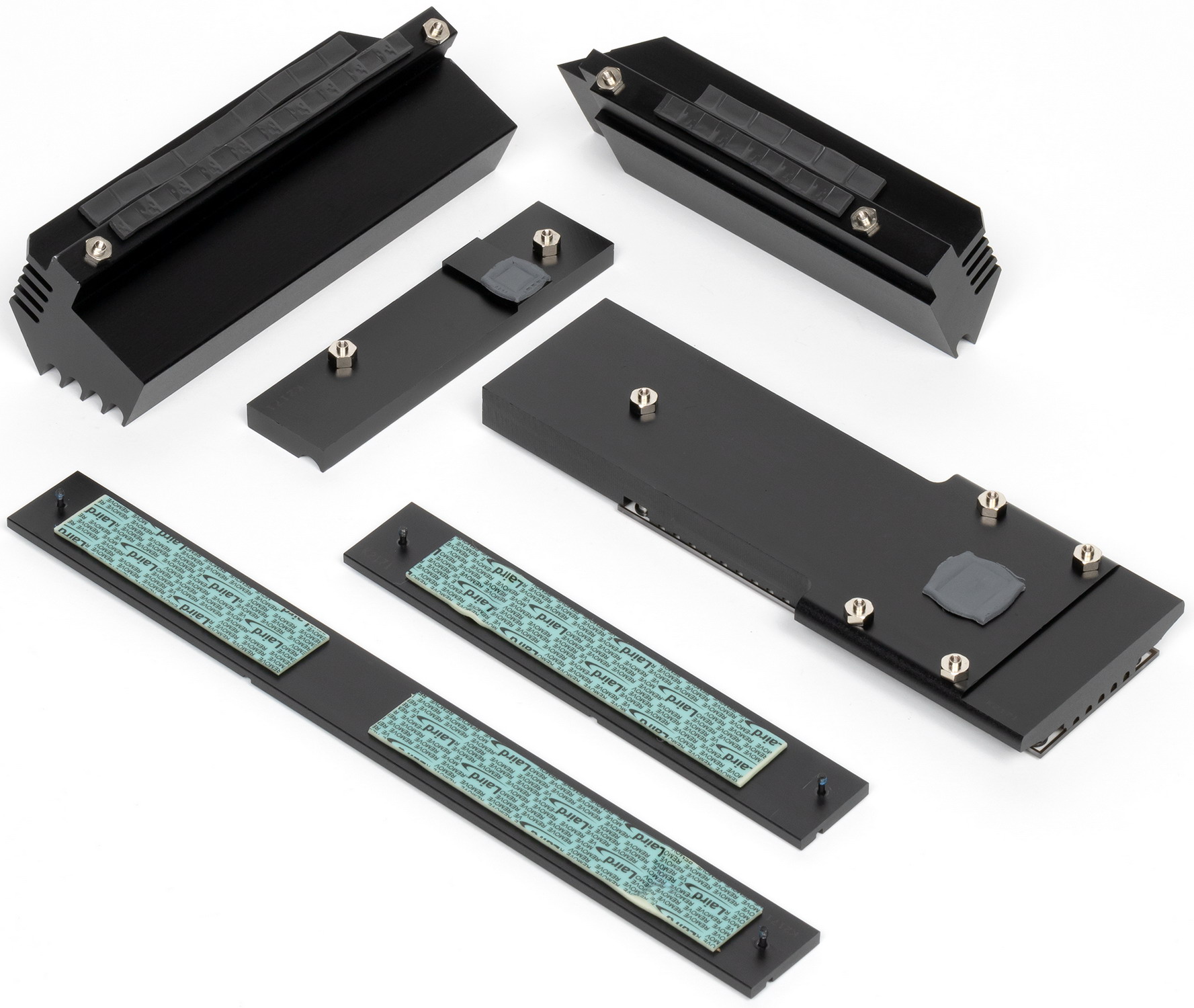

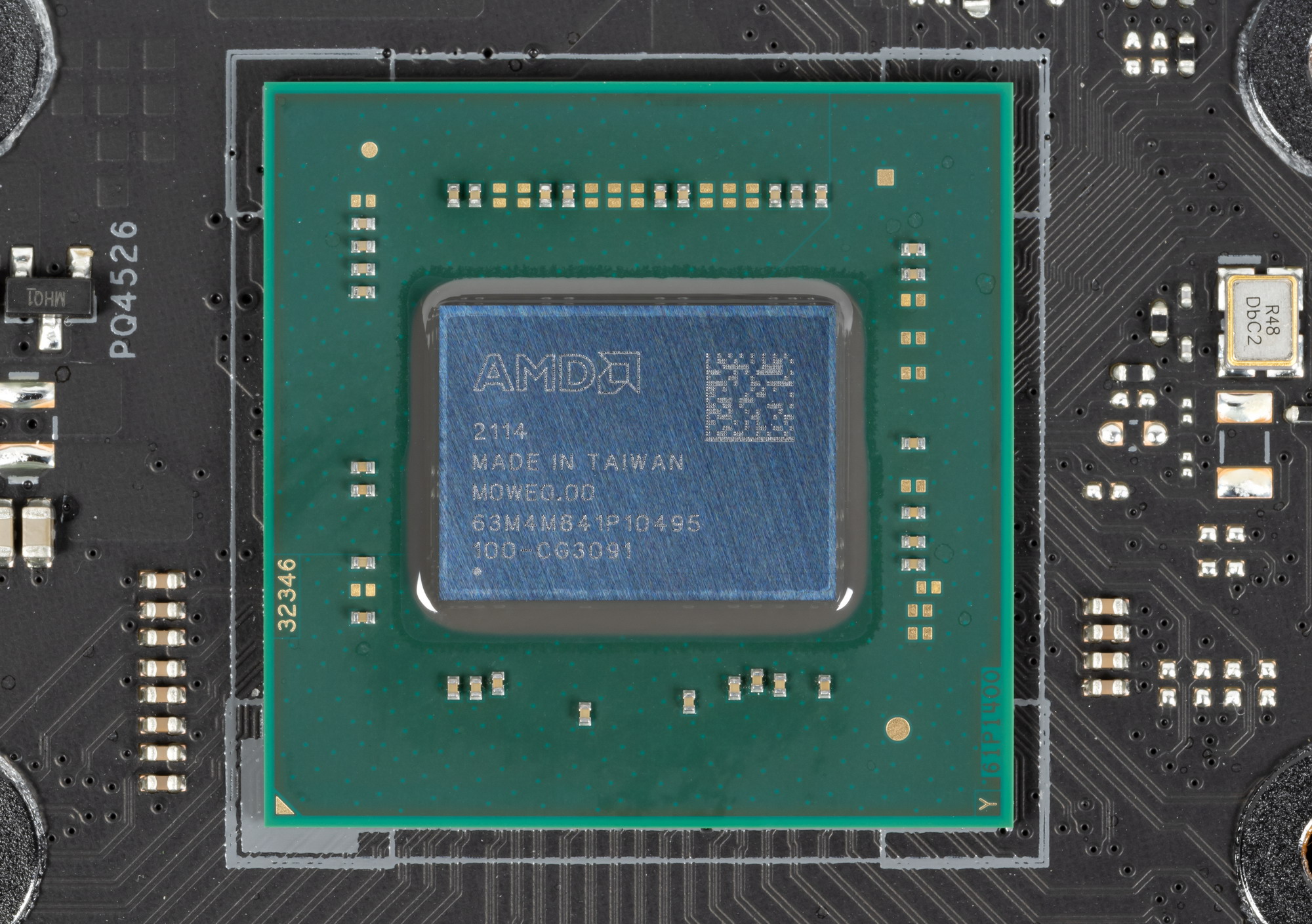

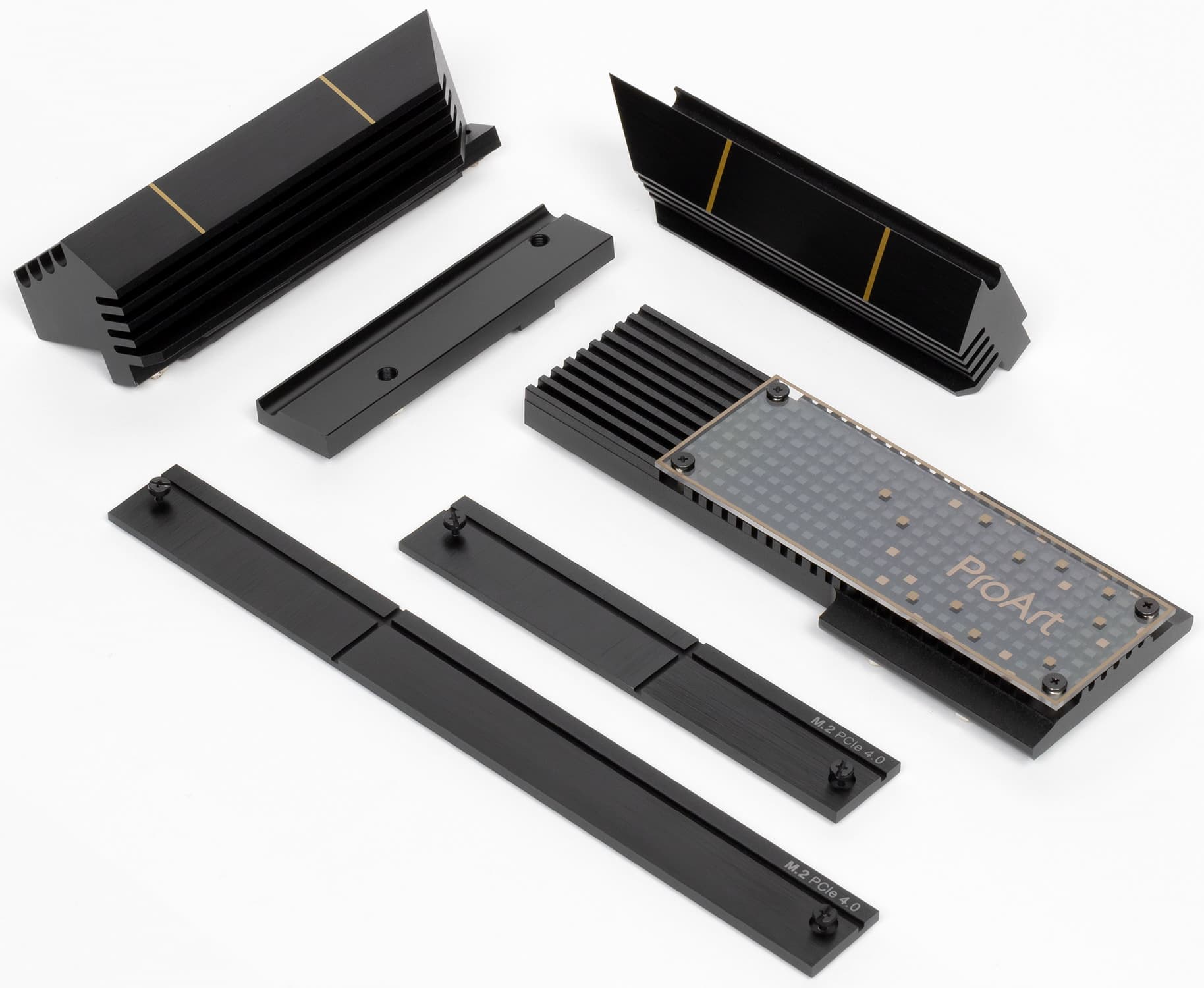

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы. Как известно, самым горячим звеном в наборе AMD X570 был сам чипсет, но теперь новая ревизия X570S обходится без вентиляторов. На нем установлен весьма длинный радиатор.
Остальной набор охлаждающих элементов весьма обычен и привычен.
Две группы силовых преобразователей имеют свои раздельные радиаторы. При этом для сильно греющегося сетевого контроллера Marvell предусмотрен собственный также отдельный радиатор.
У трех модулей M.2, как я уже выше отмечал, есть свои радиаторы с термоинтерфейсом. Они крепятся отдельно от большого чипсетного радиатора.
Материнская плата не имеет бэкплейта с оборотной стороны.

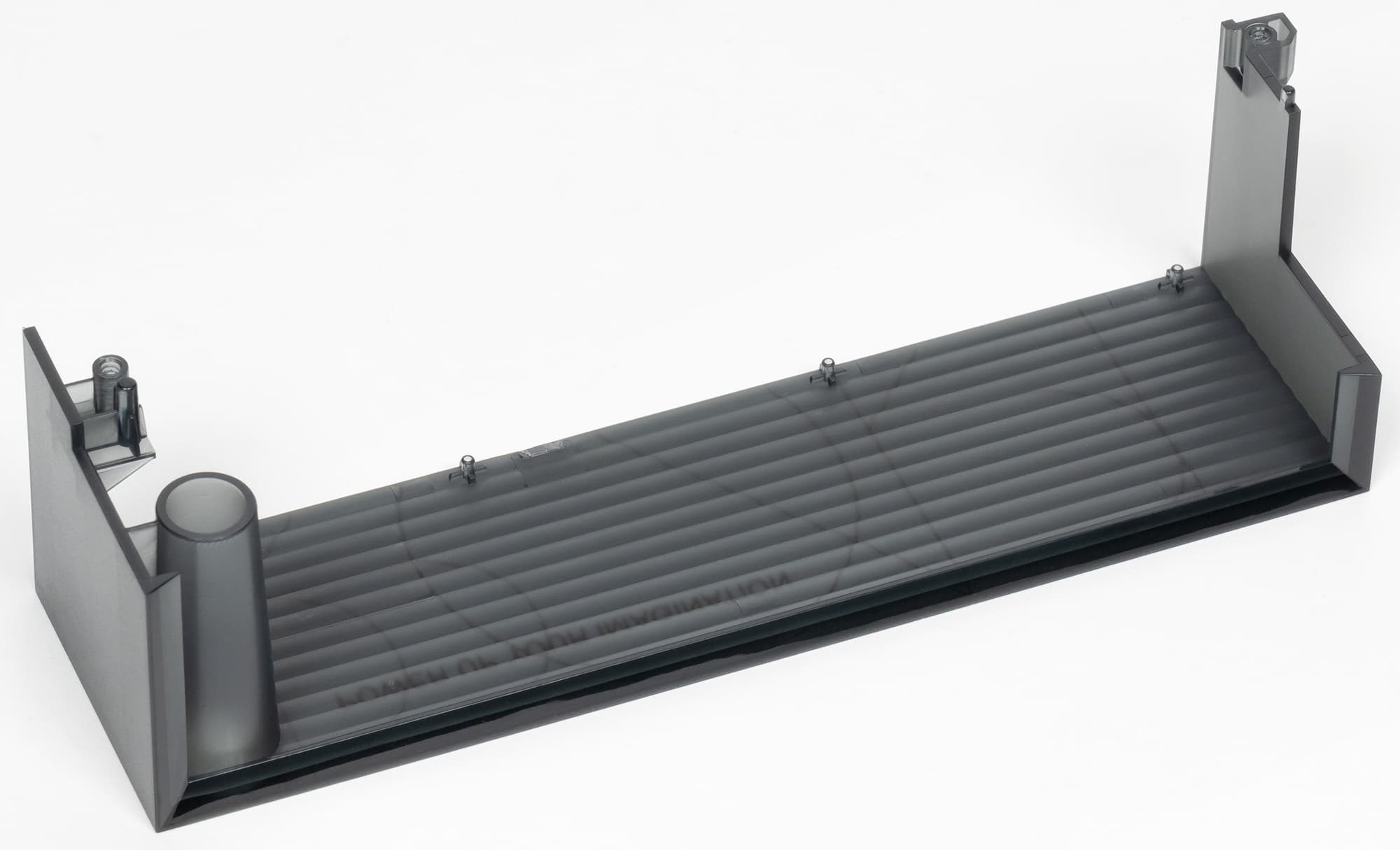

Над блоком задних выводов установлен пластиковый кожух соответствующего дизайна.

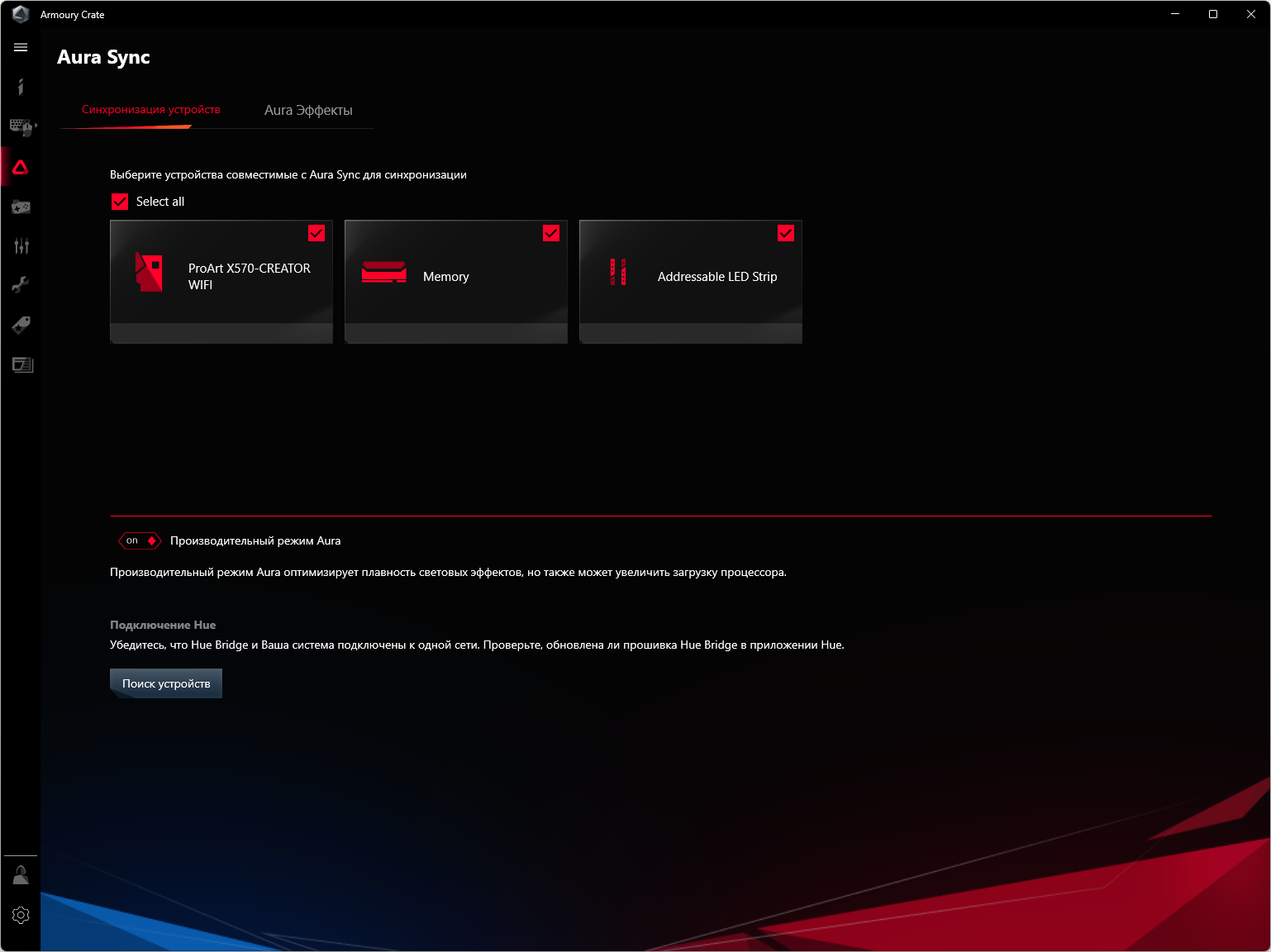

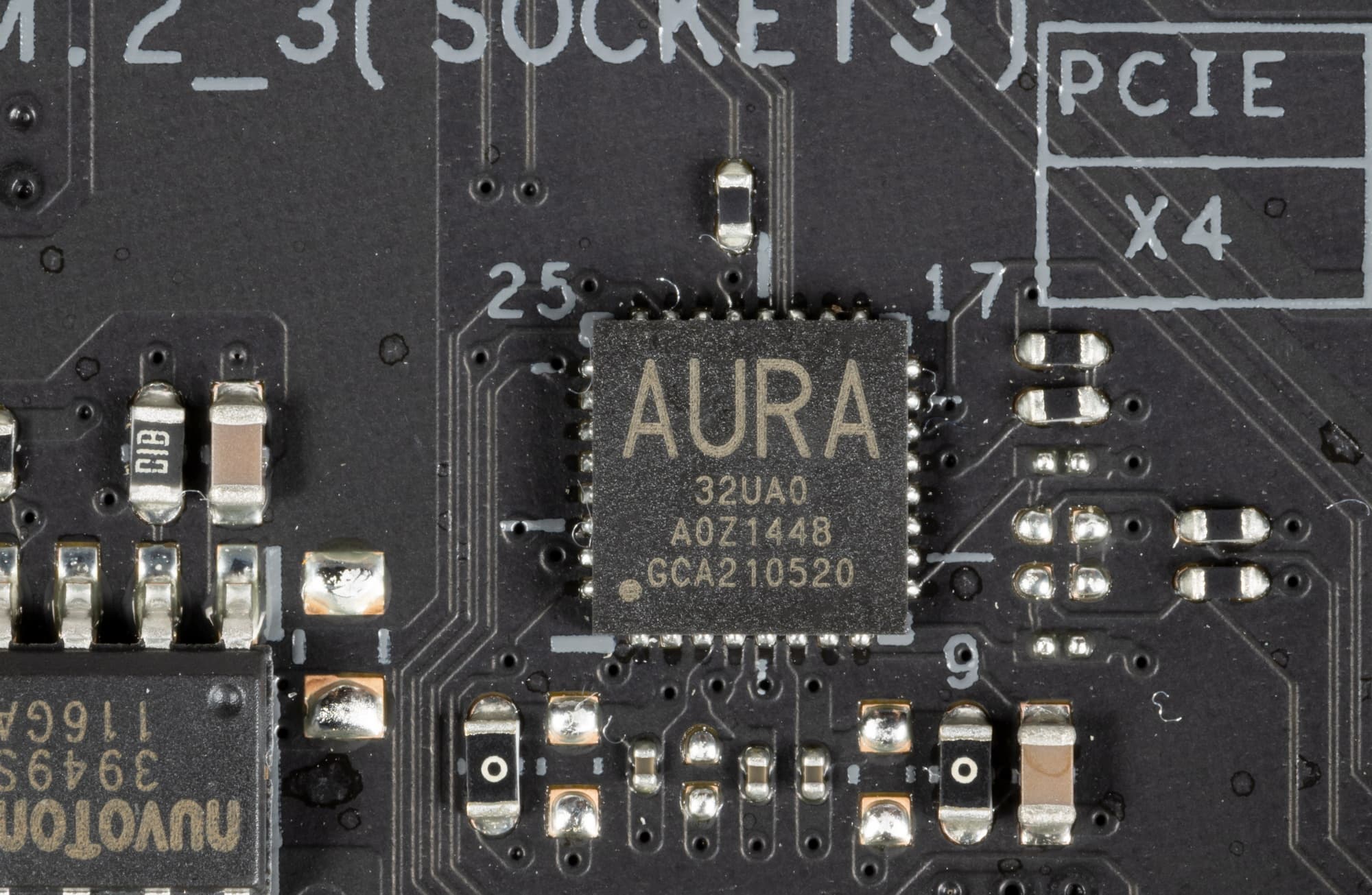

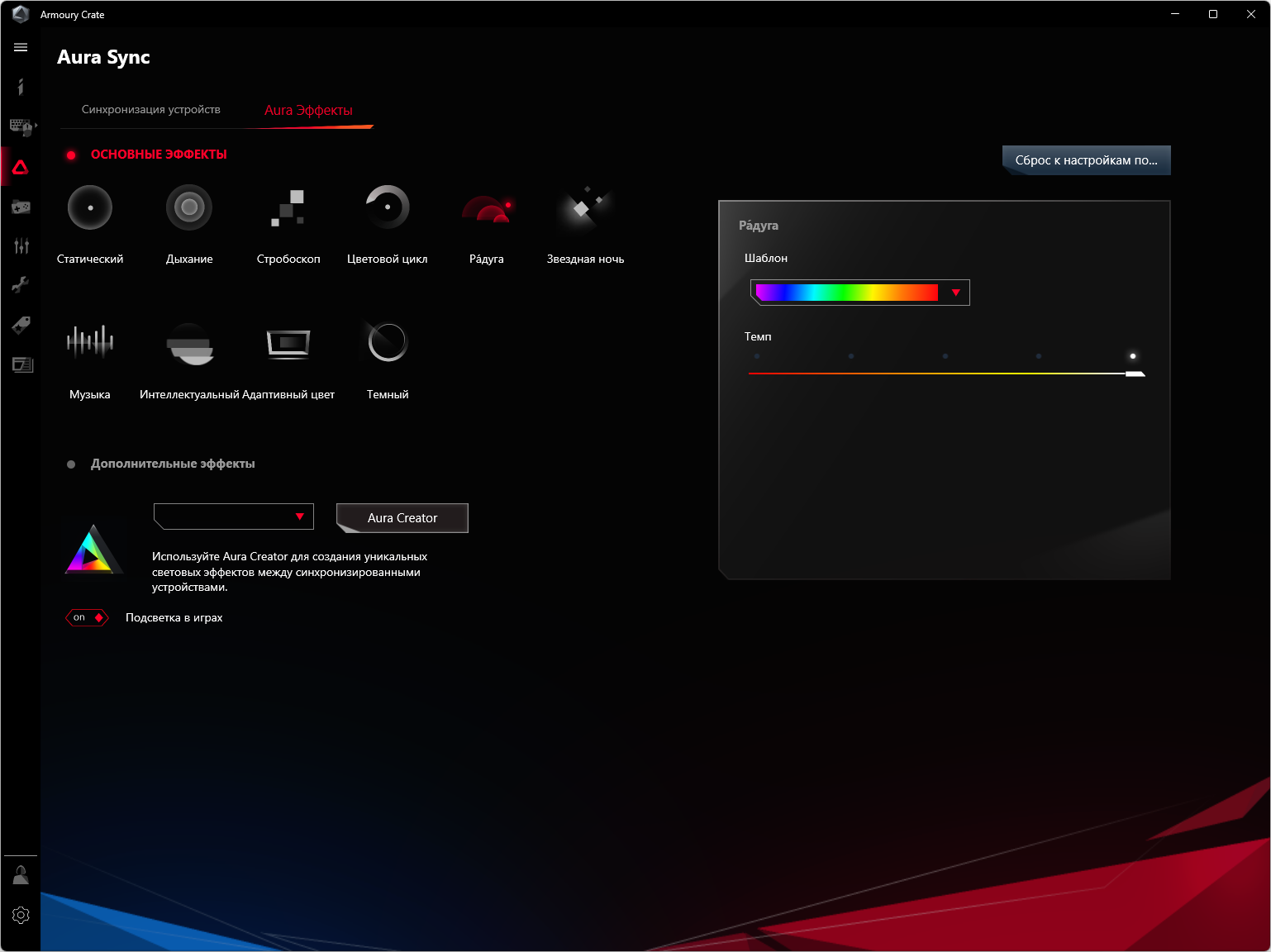

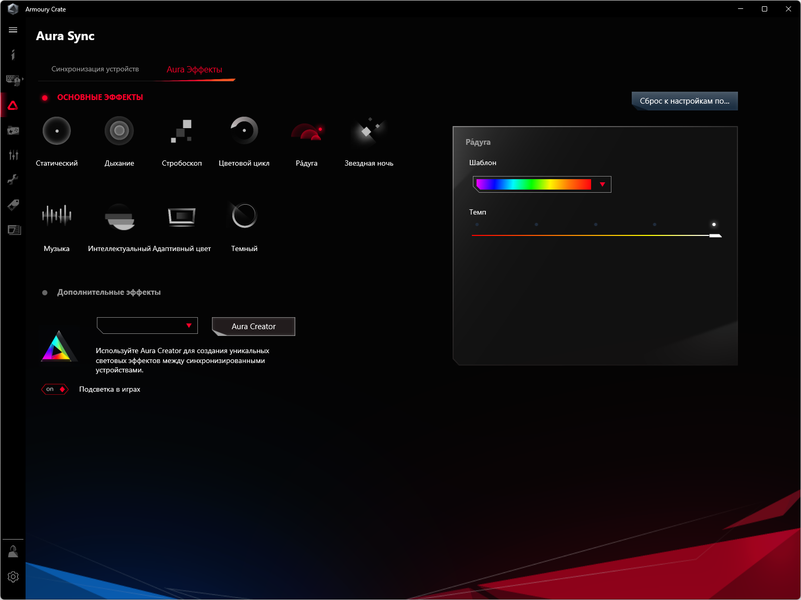

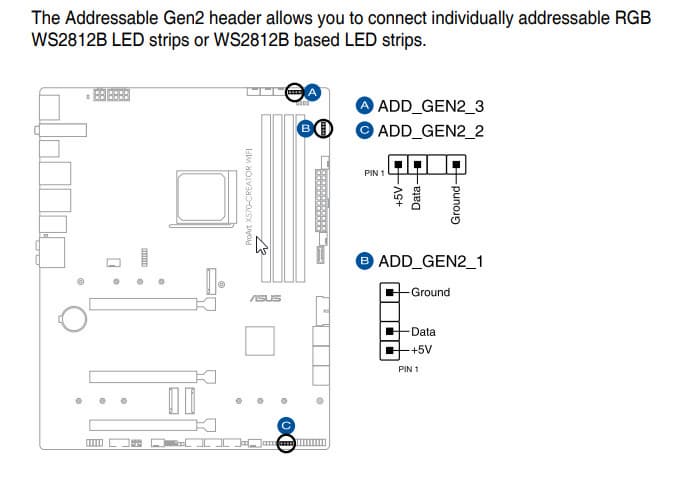

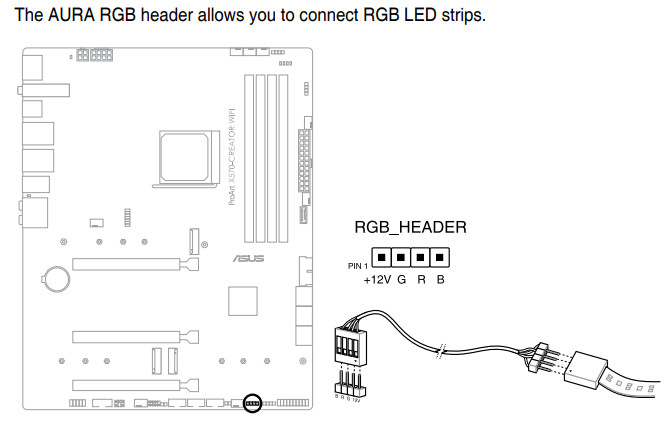

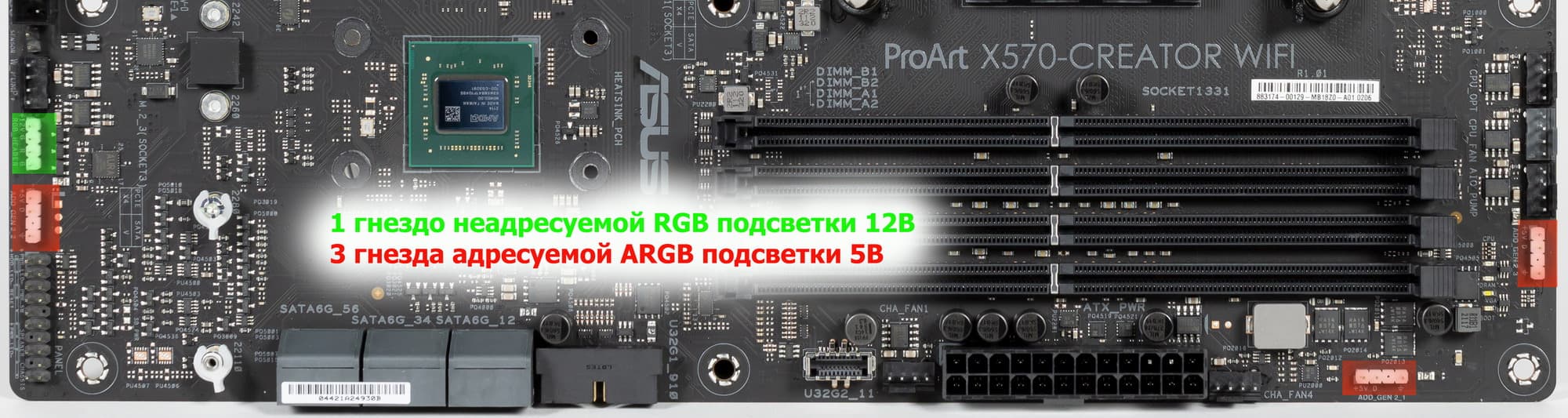

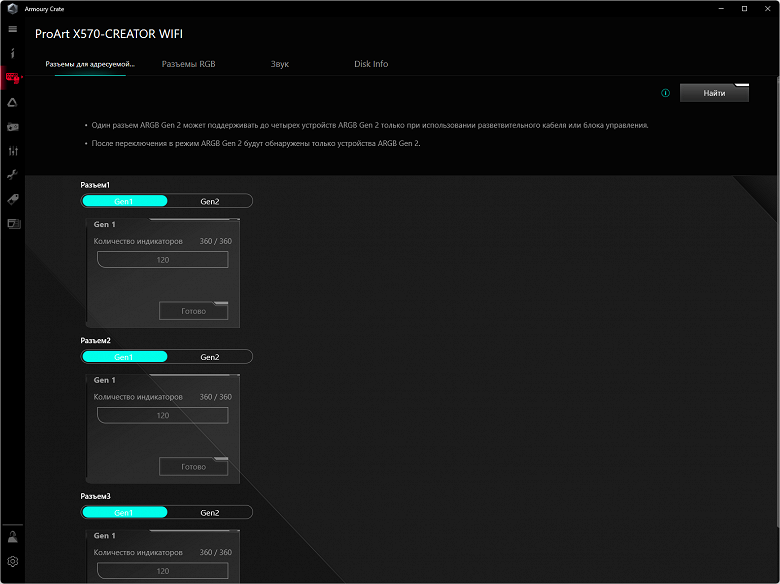

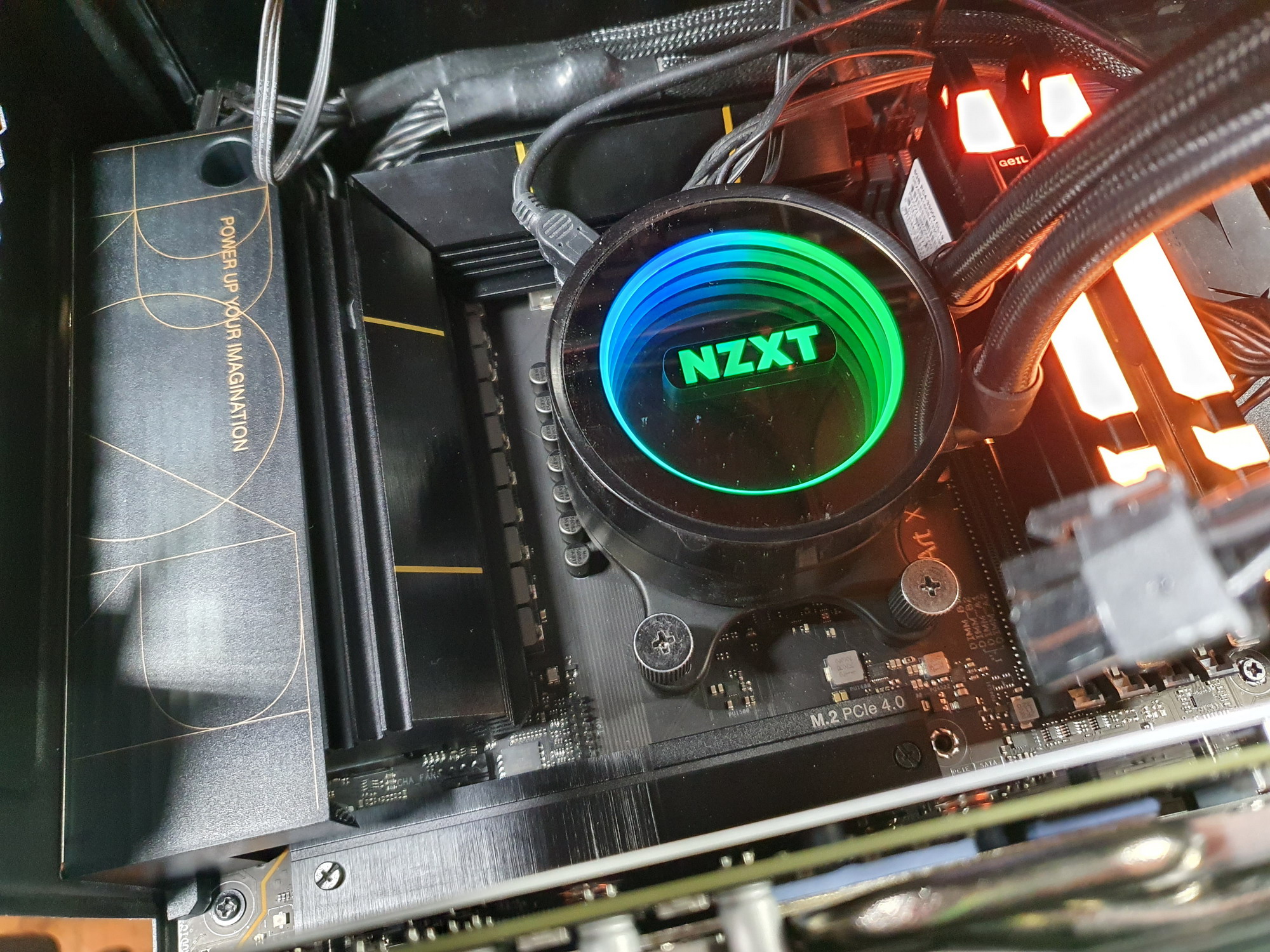

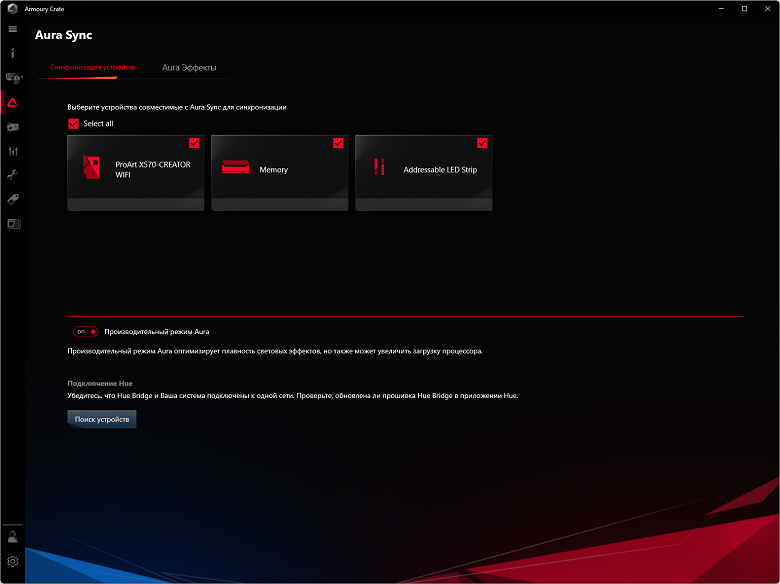

Подсветка

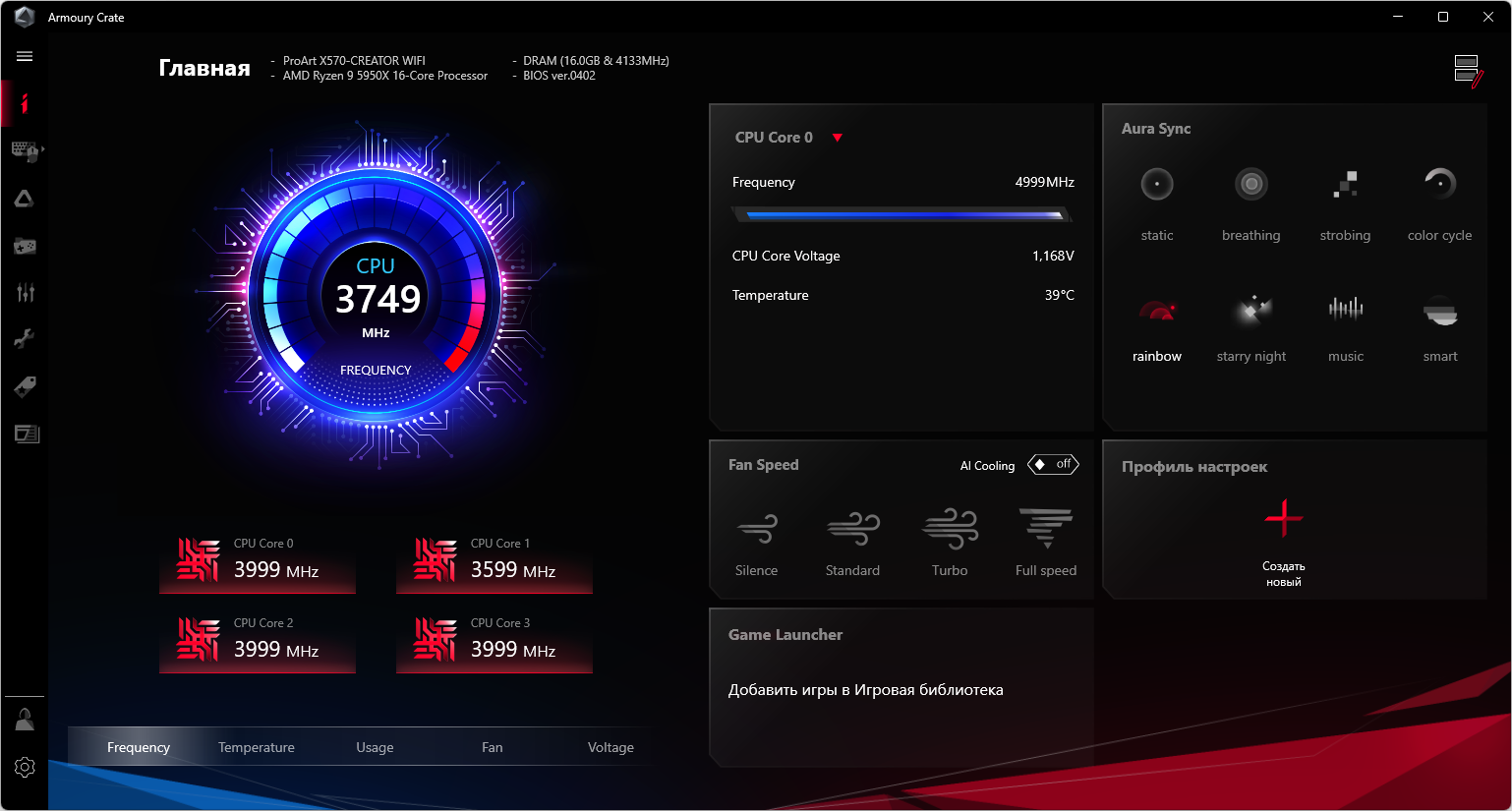

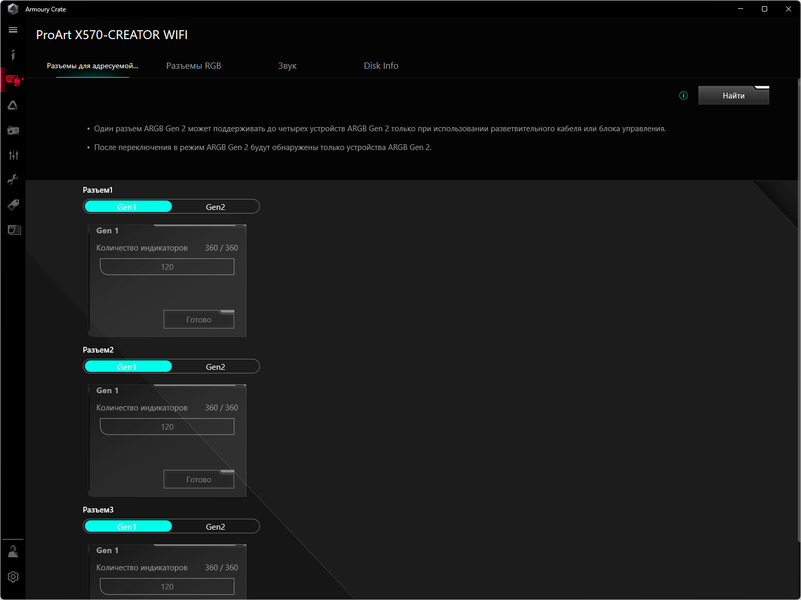

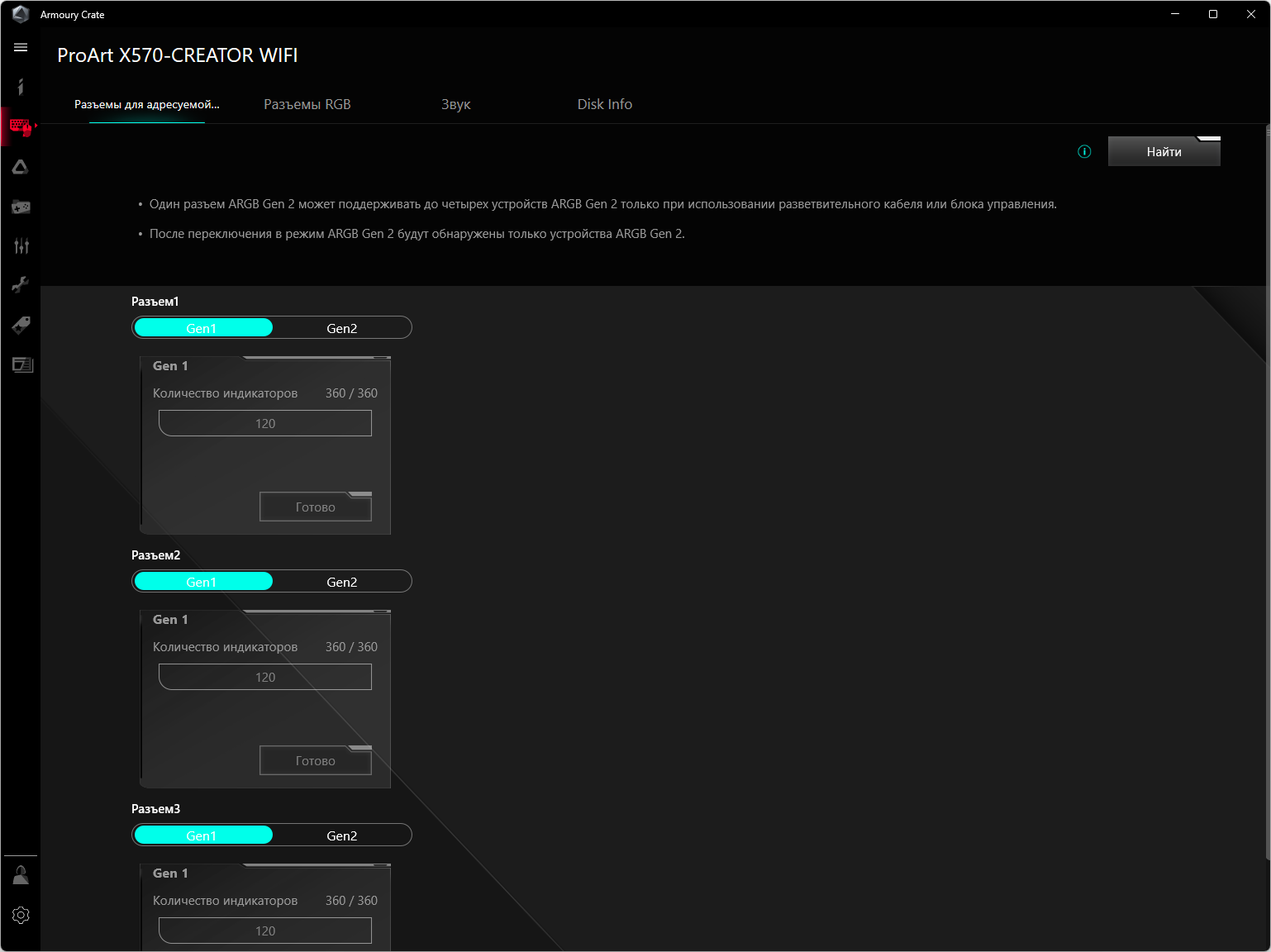

Программное обеспечение под Windows

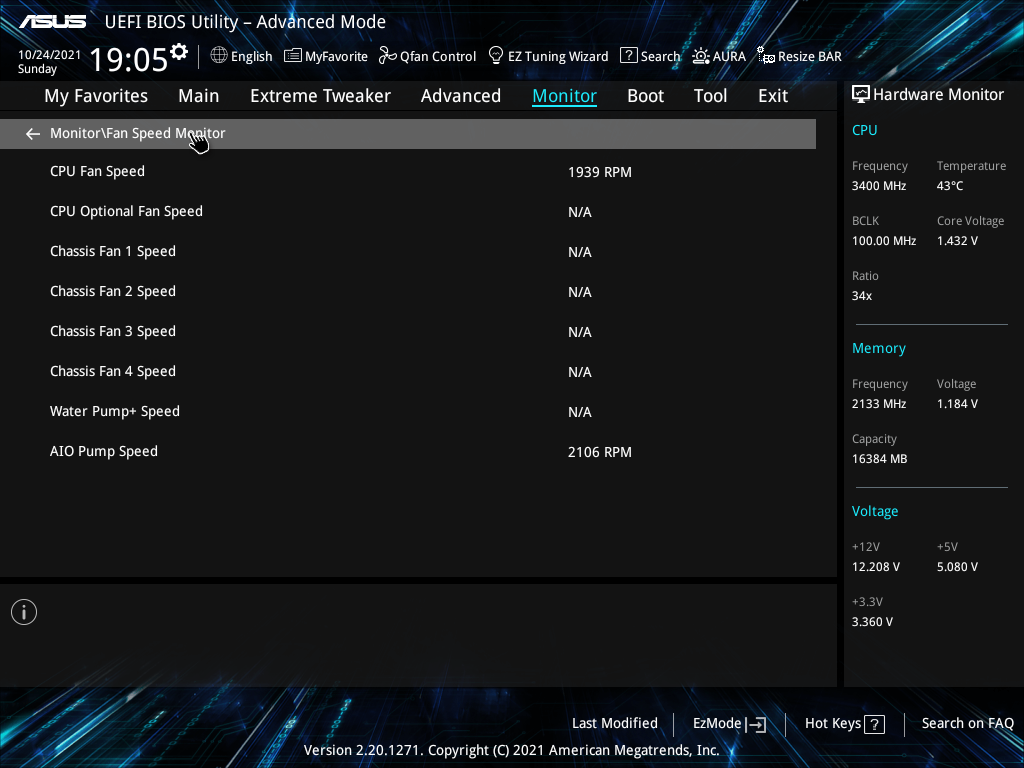

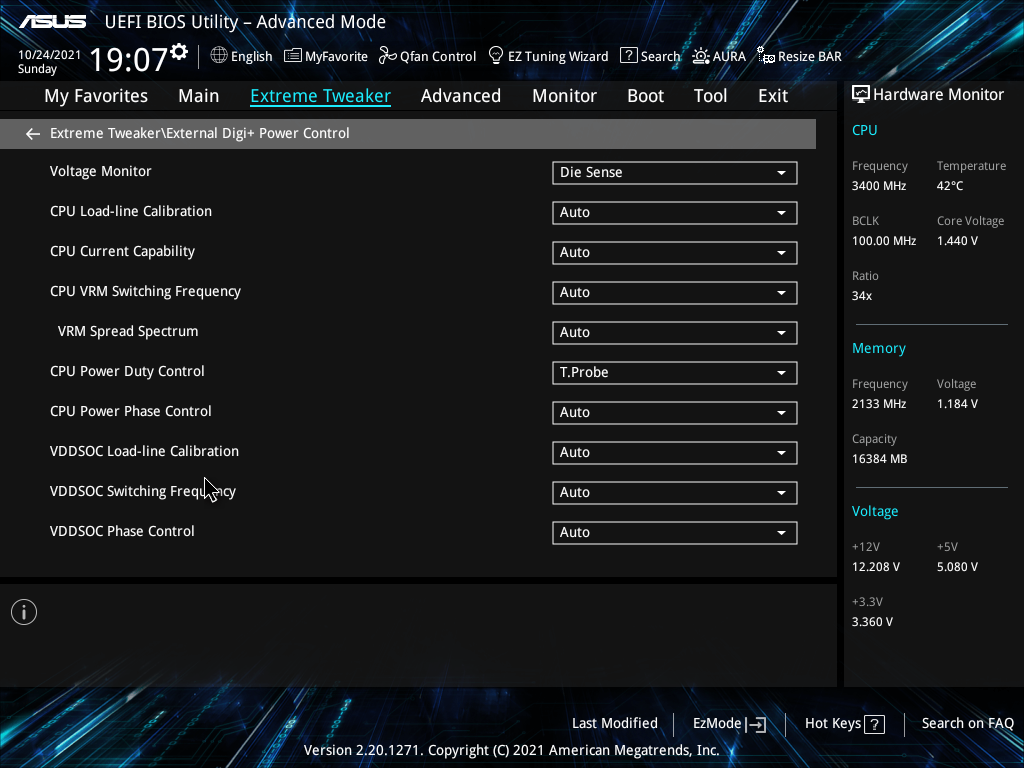

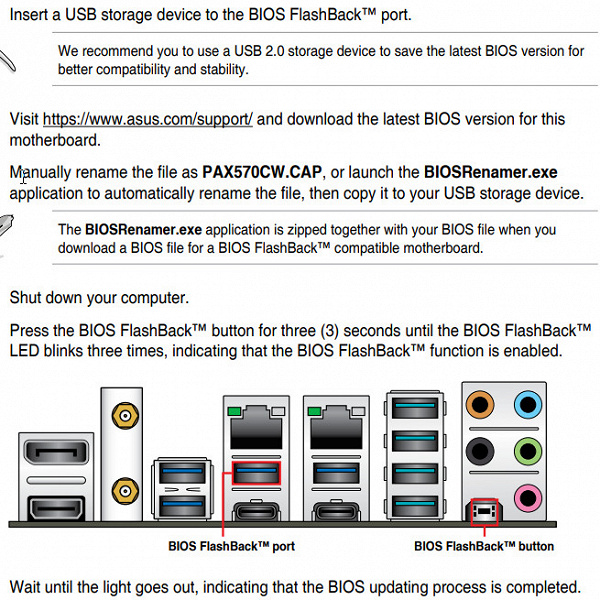

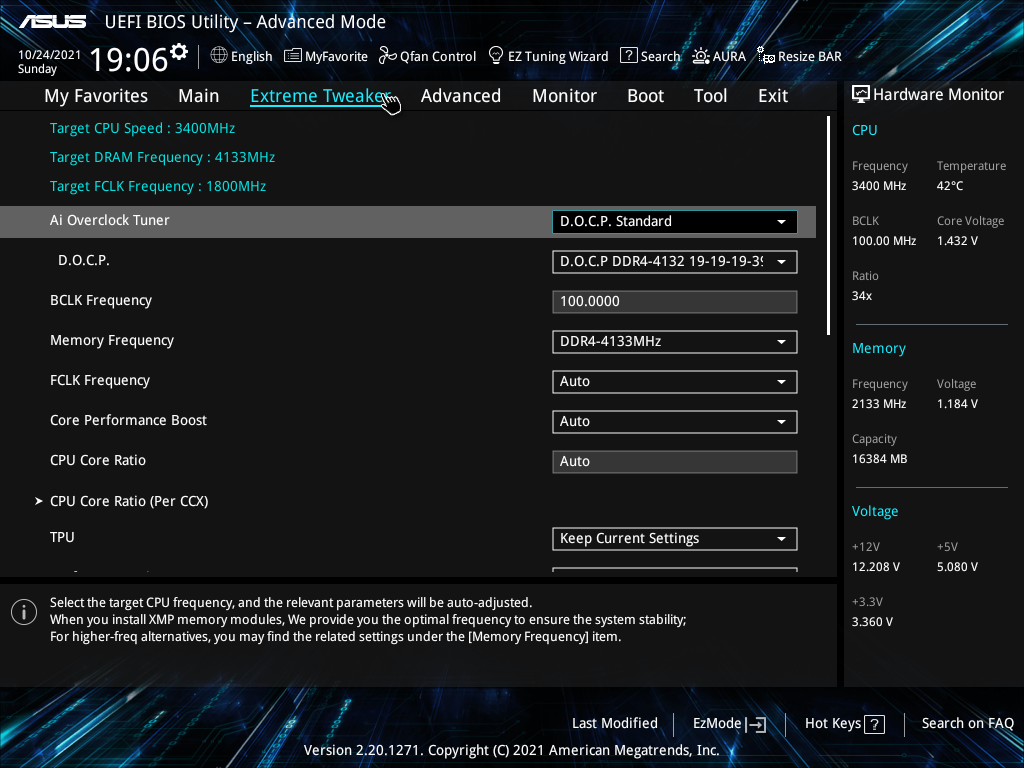

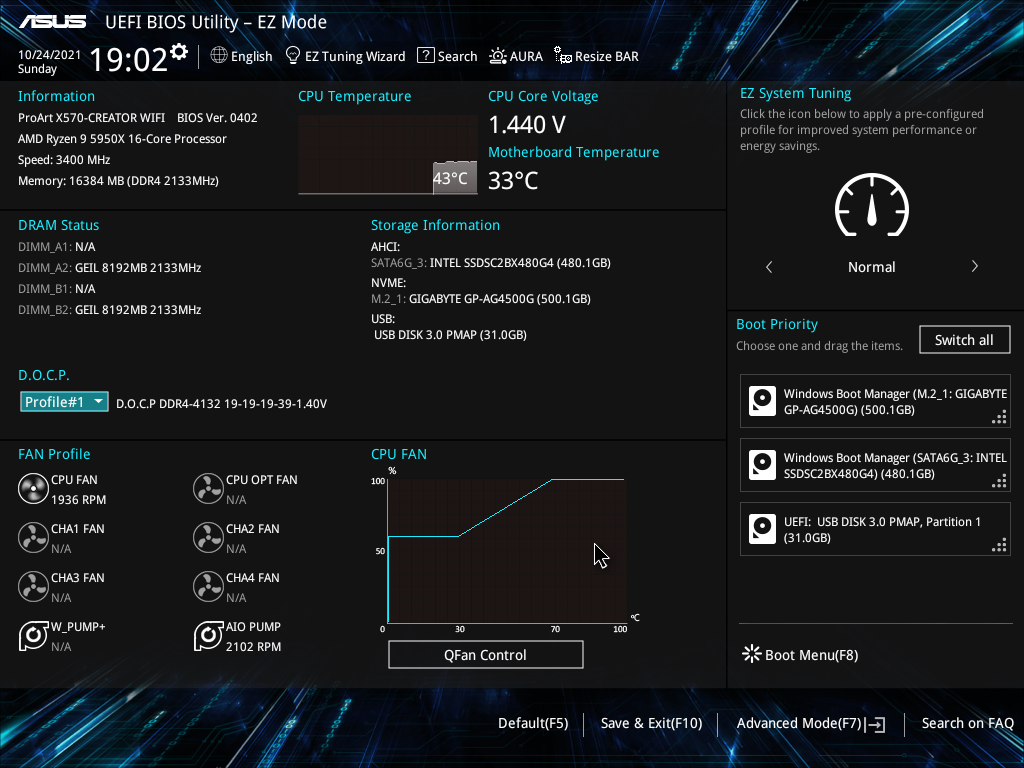

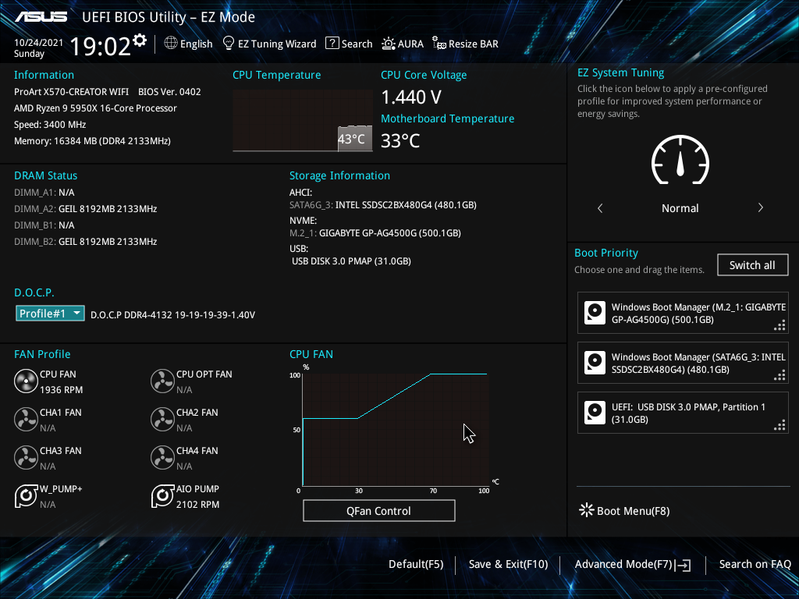

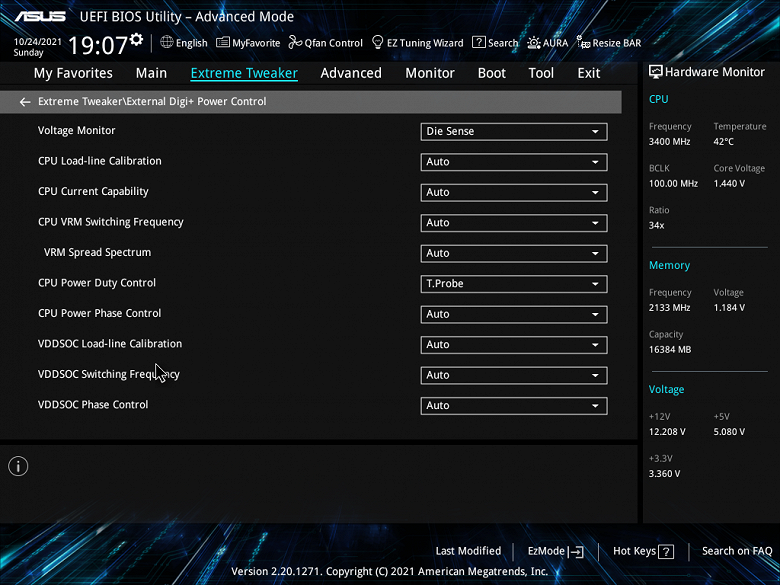

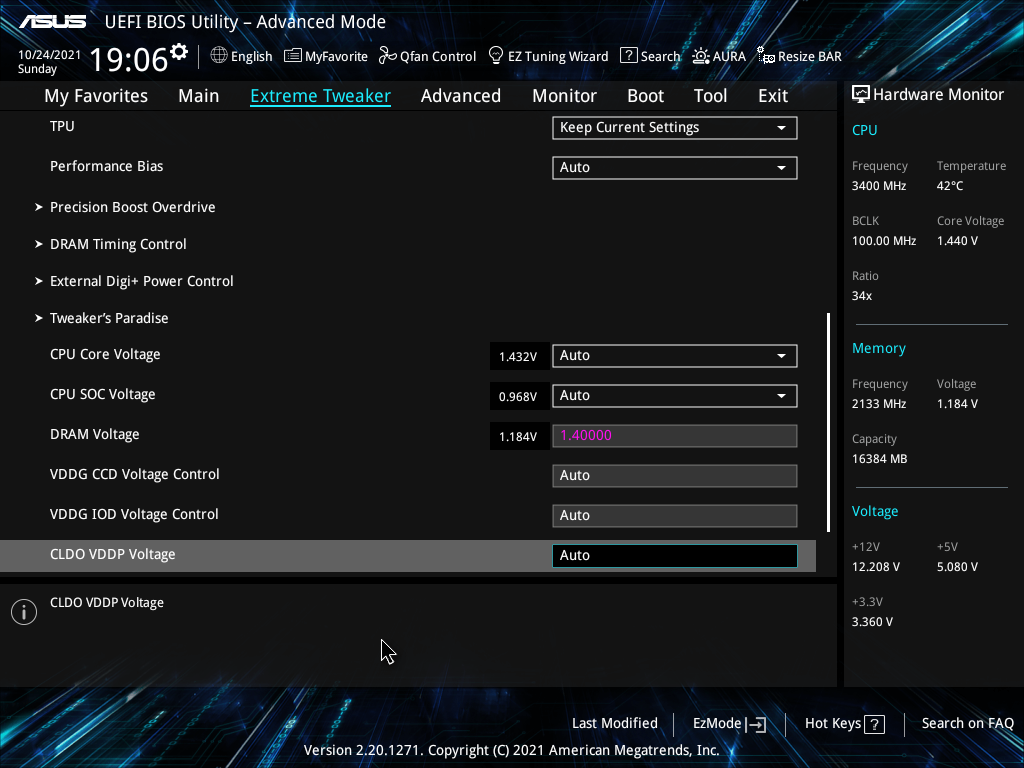

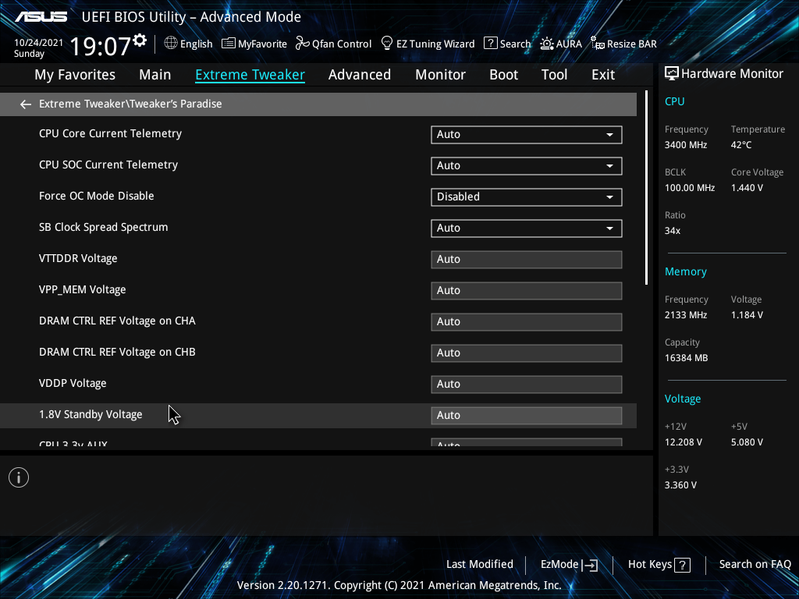

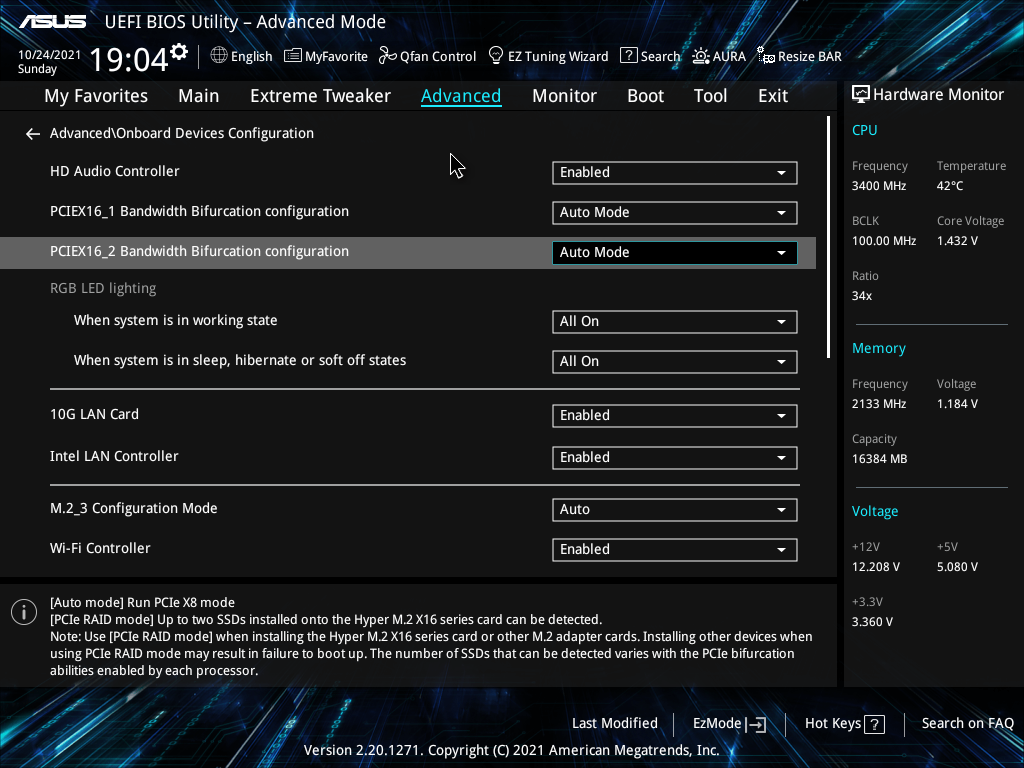

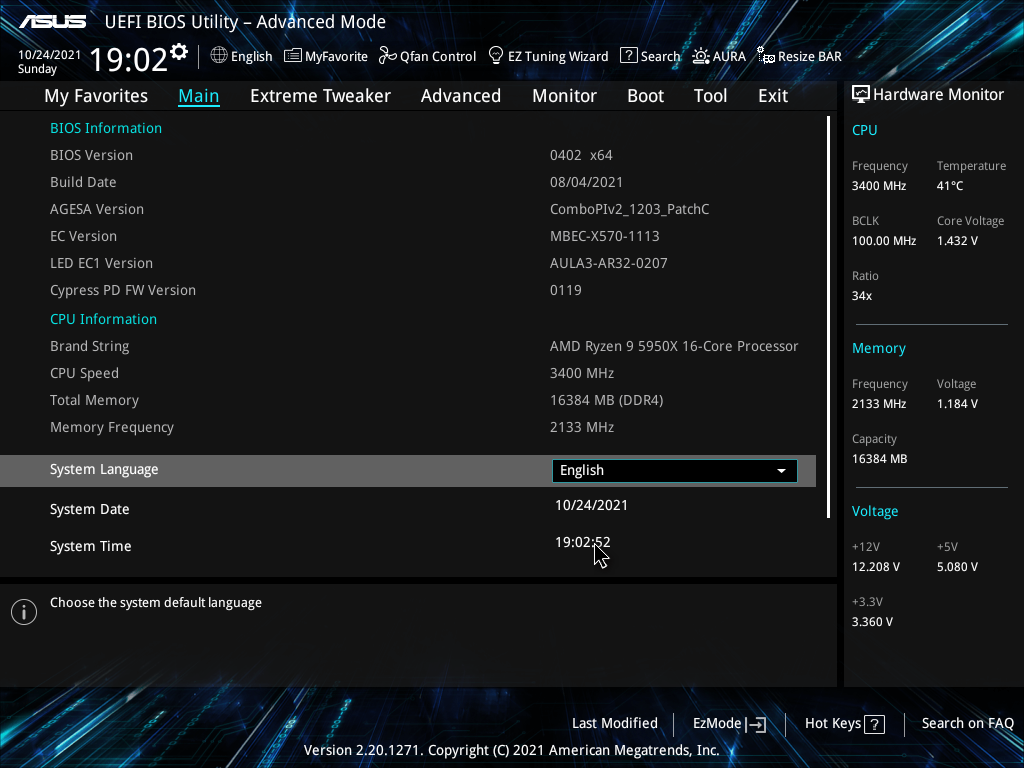

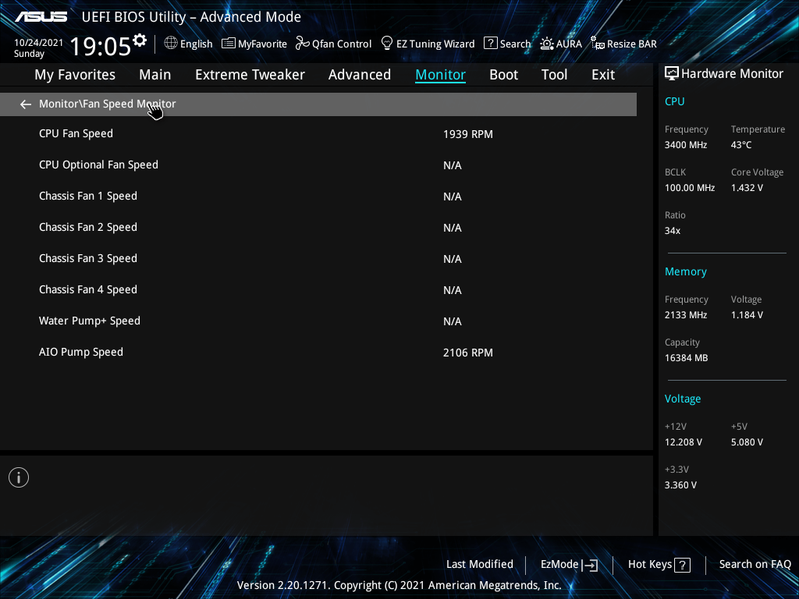

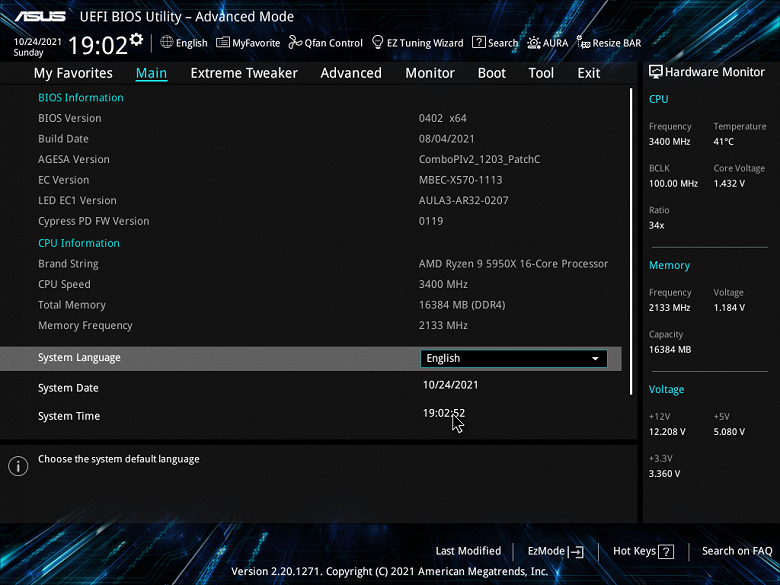

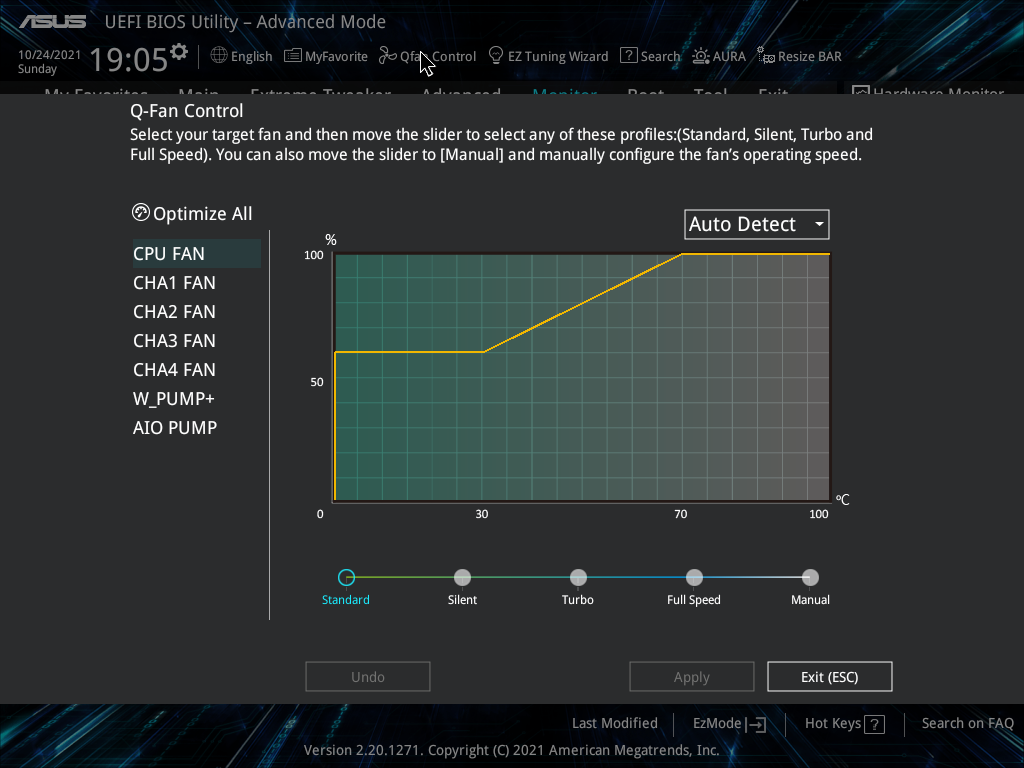

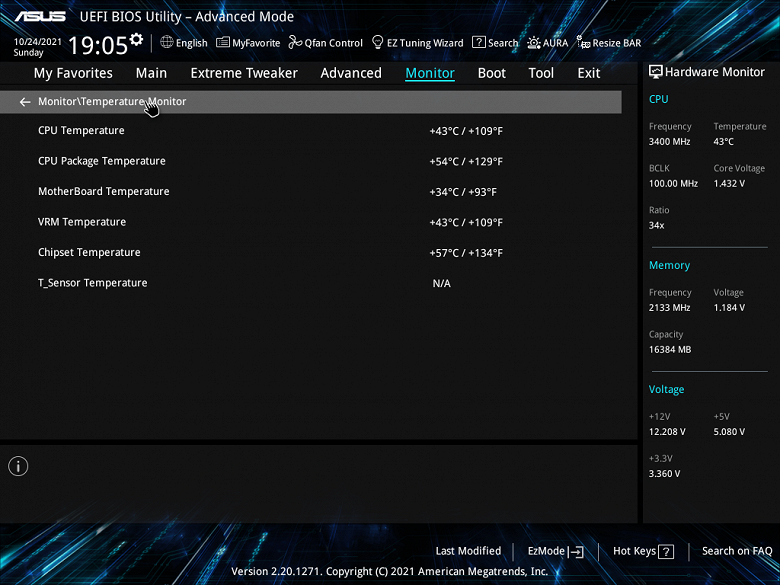

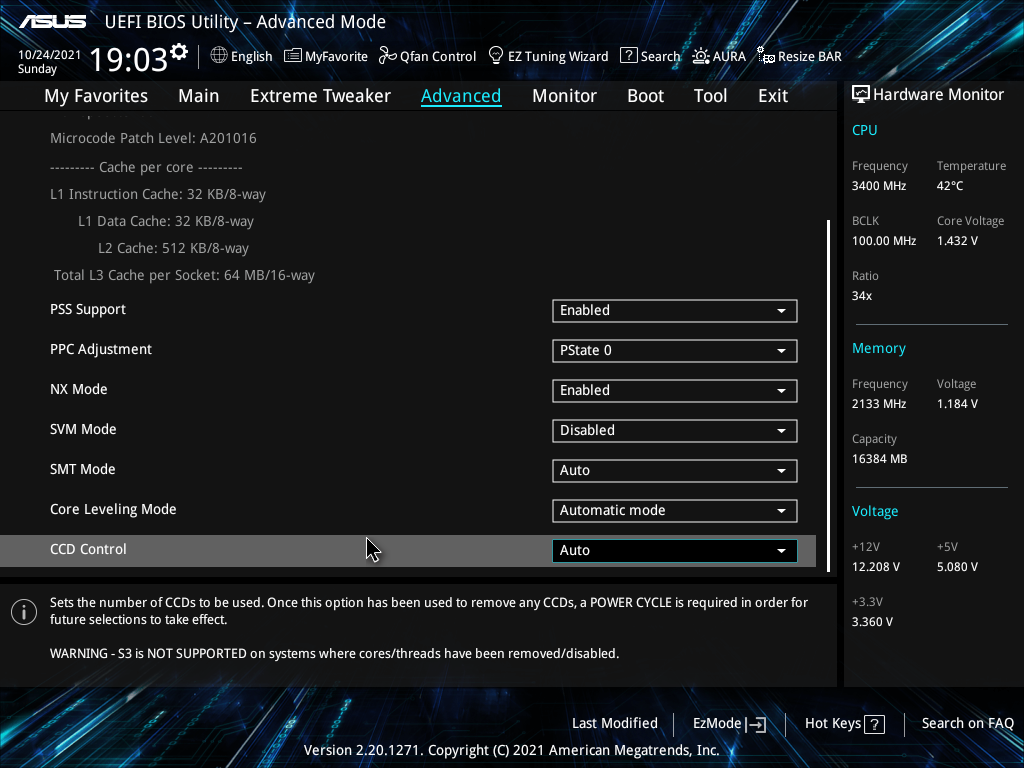

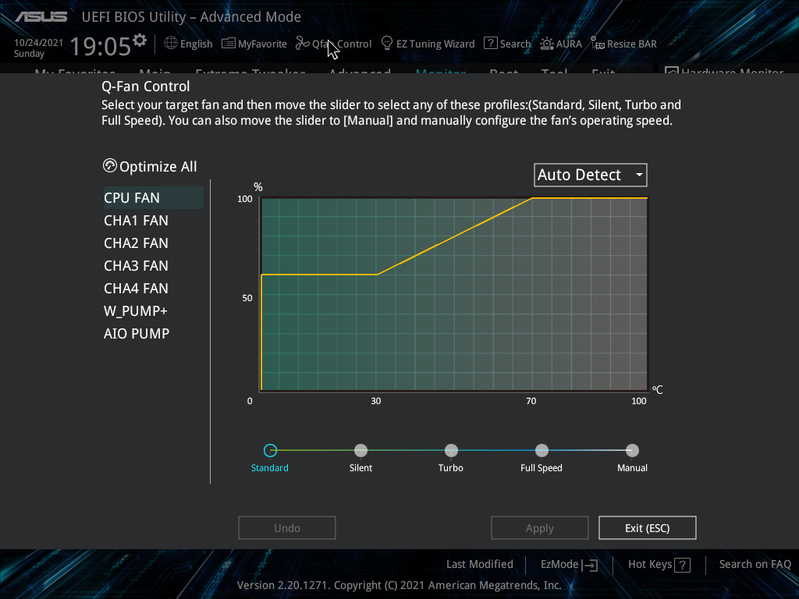

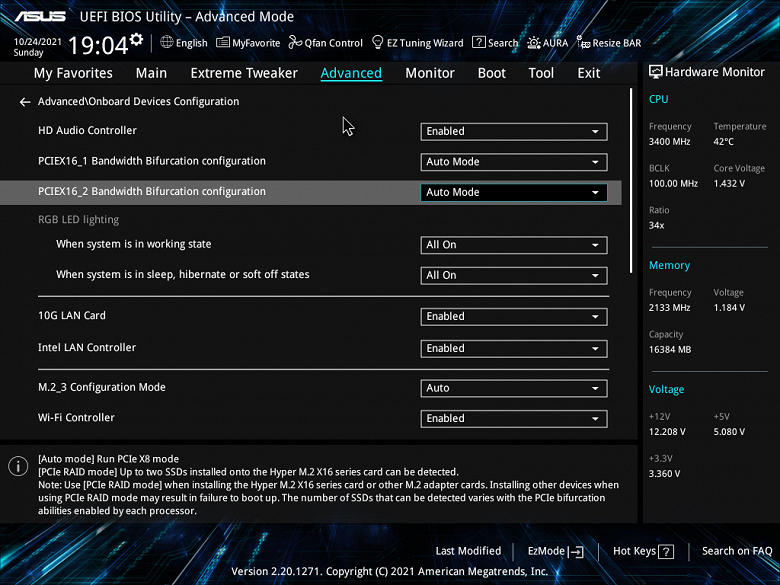

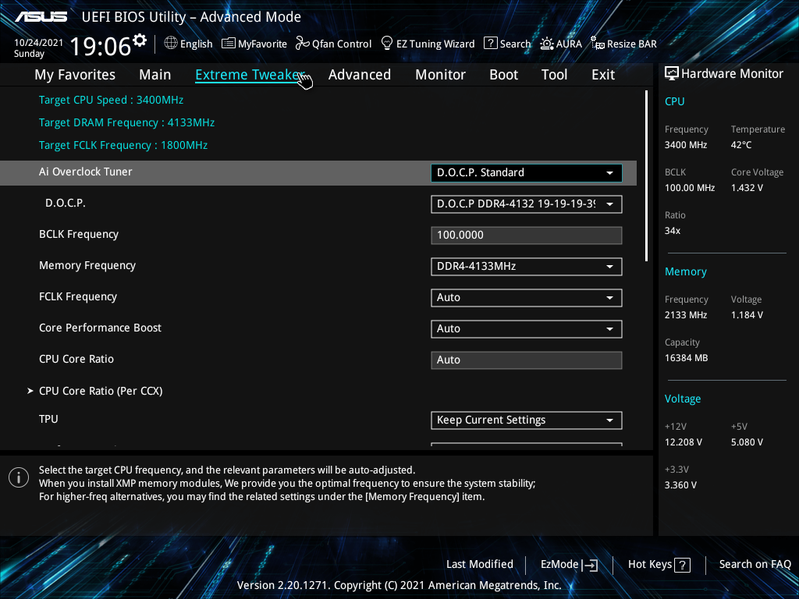

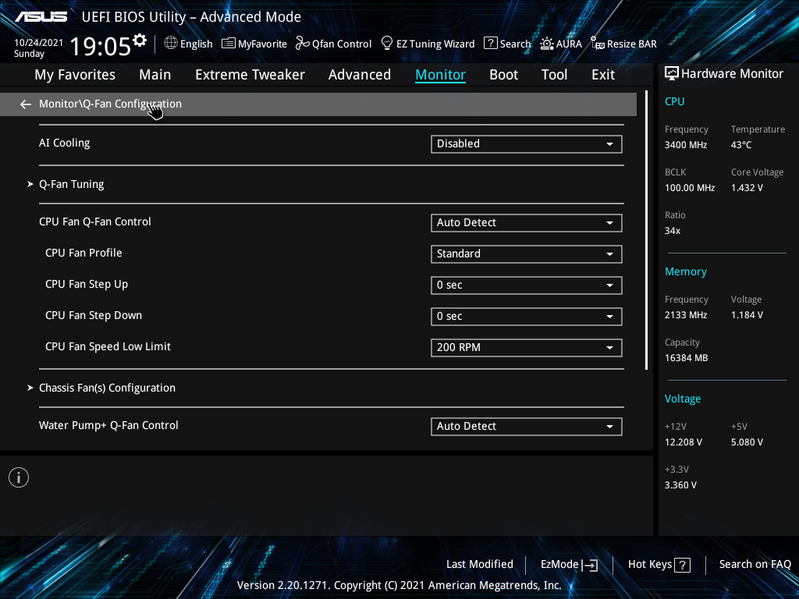

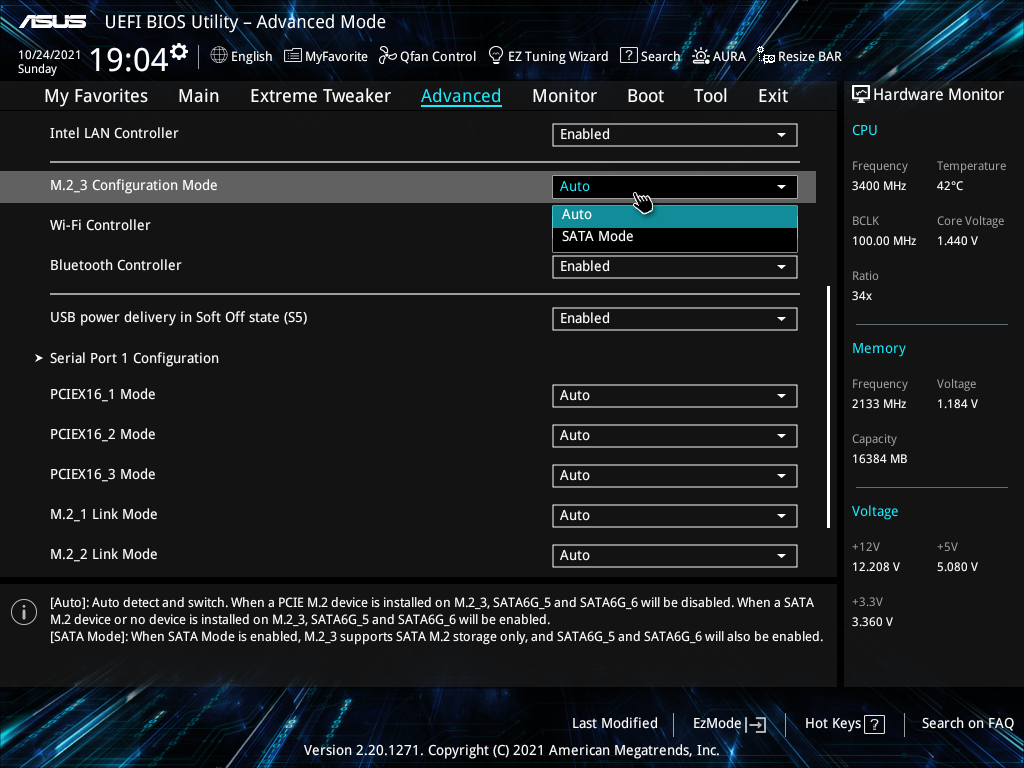

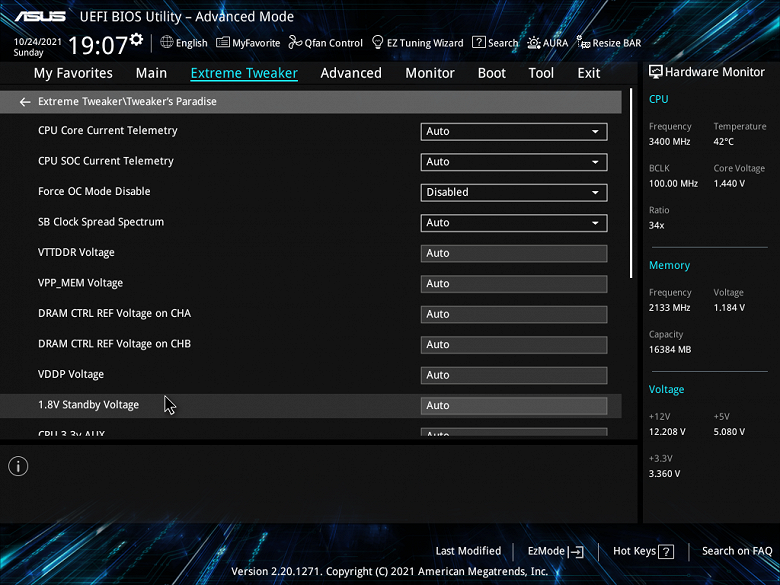

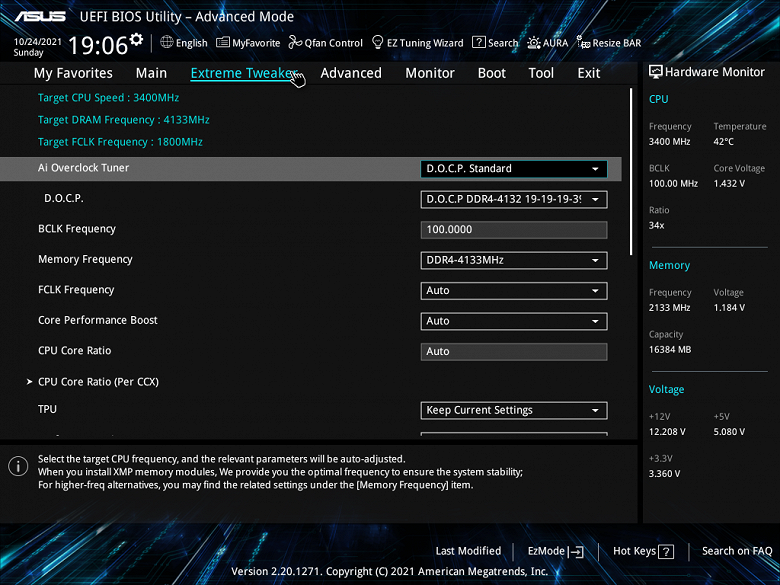

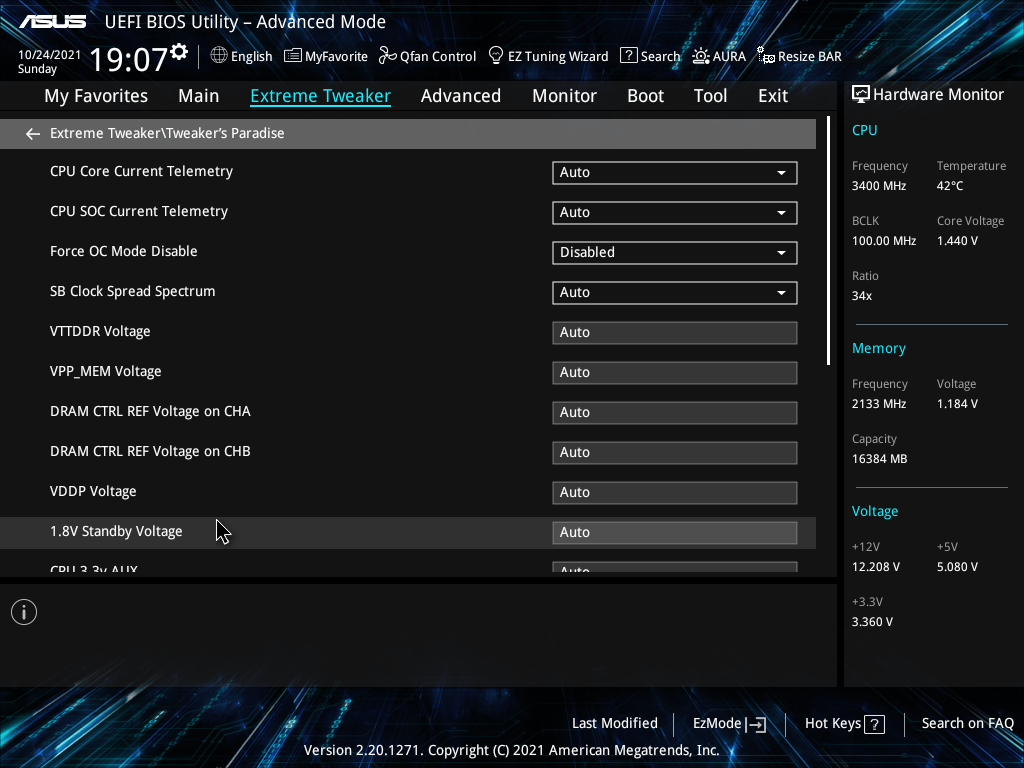

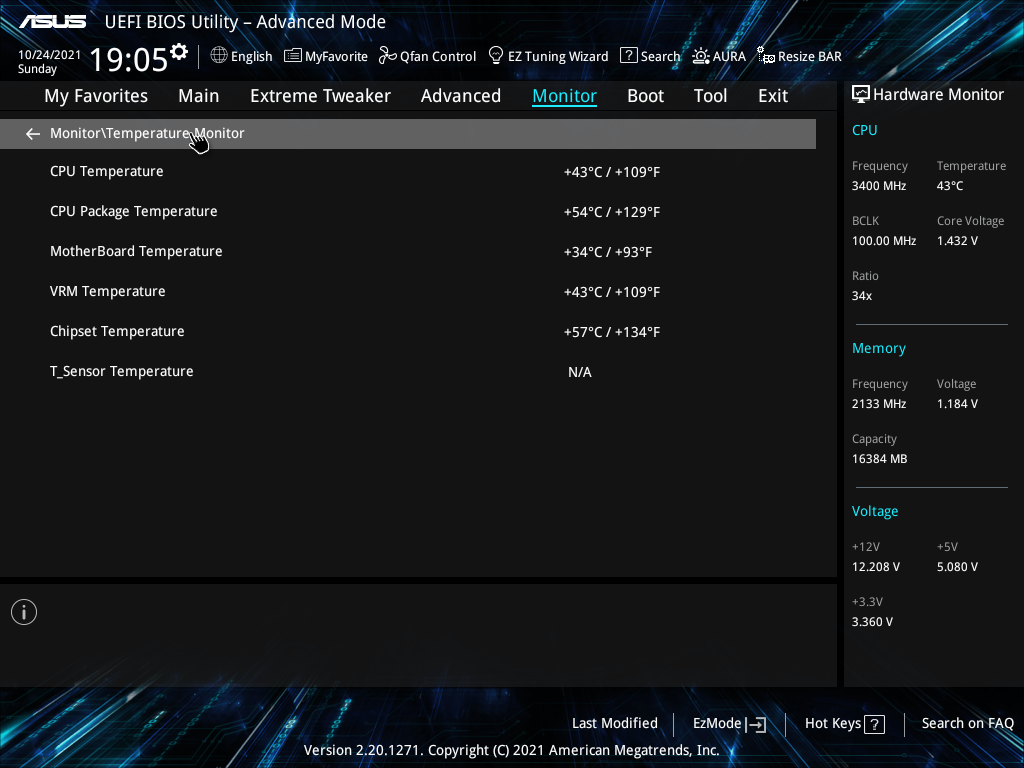

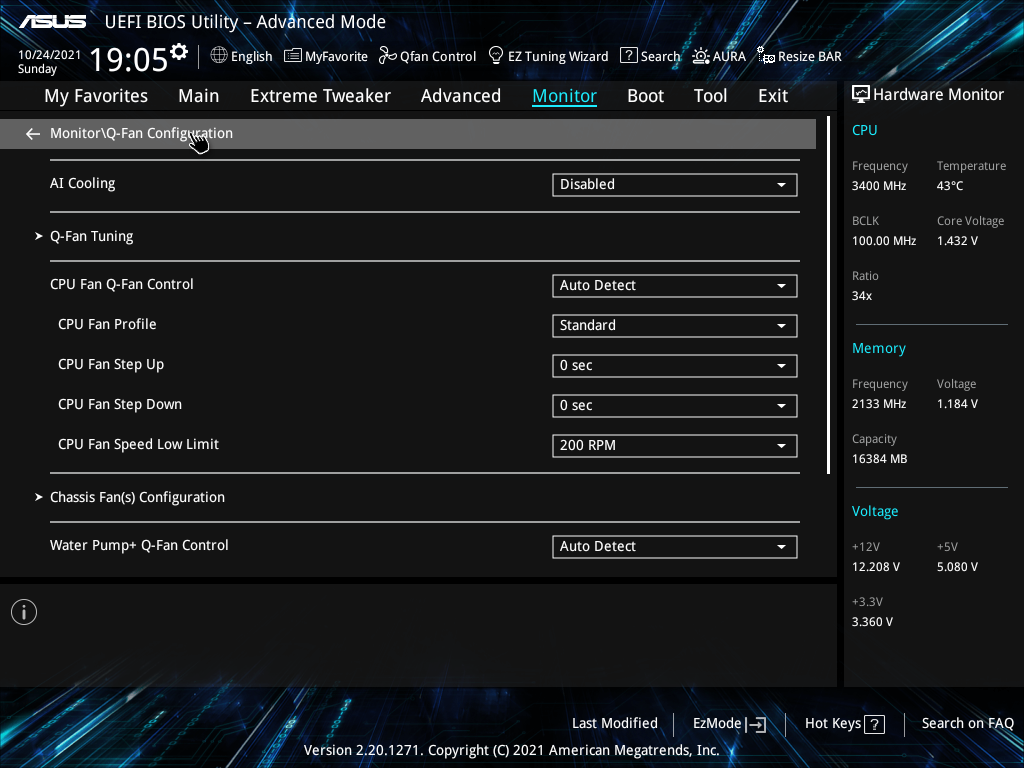

Настройки BIOS

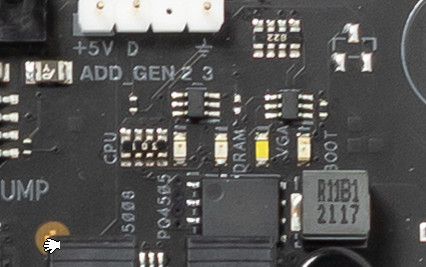

Работоспособность (и разгон)

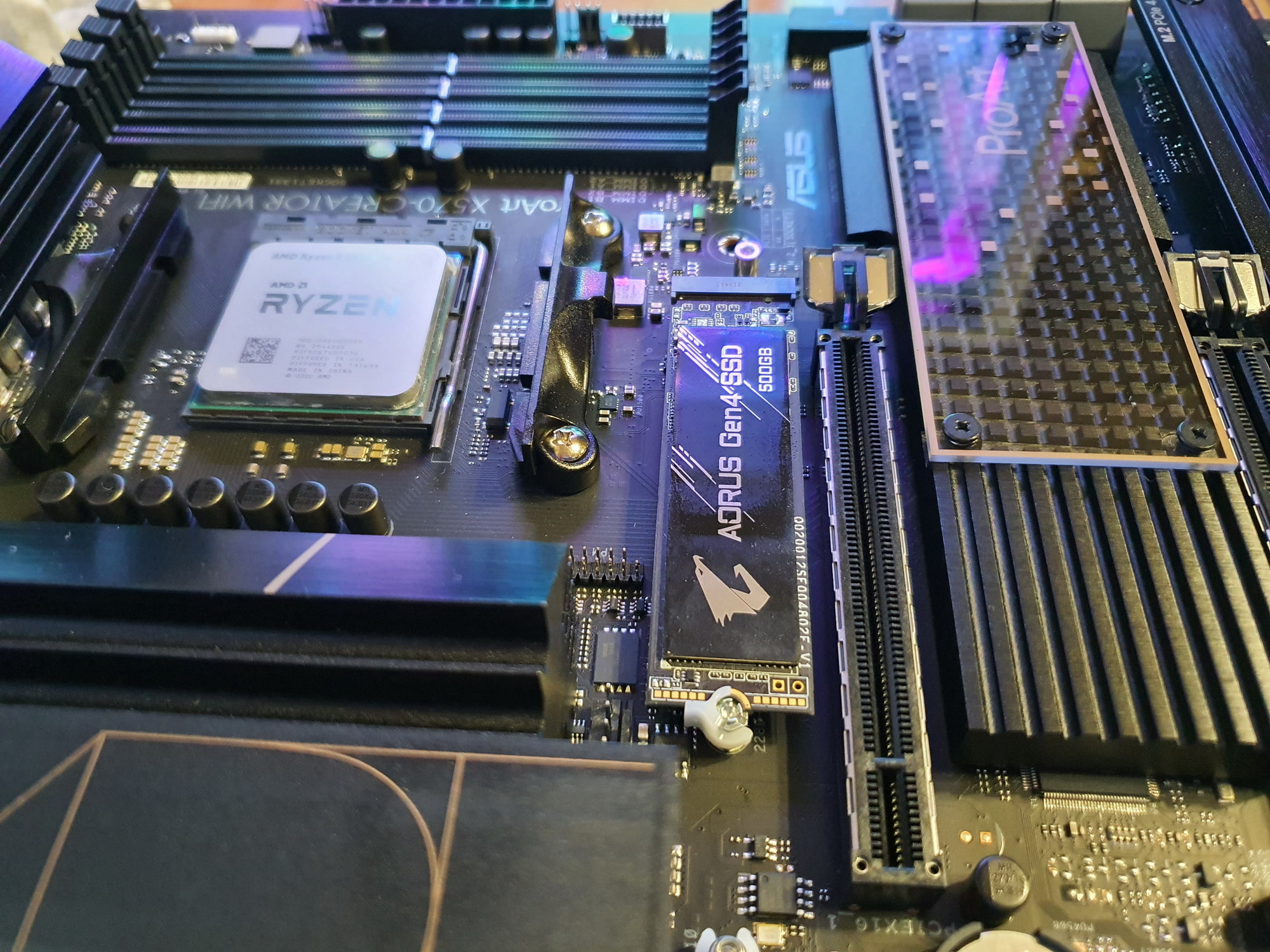

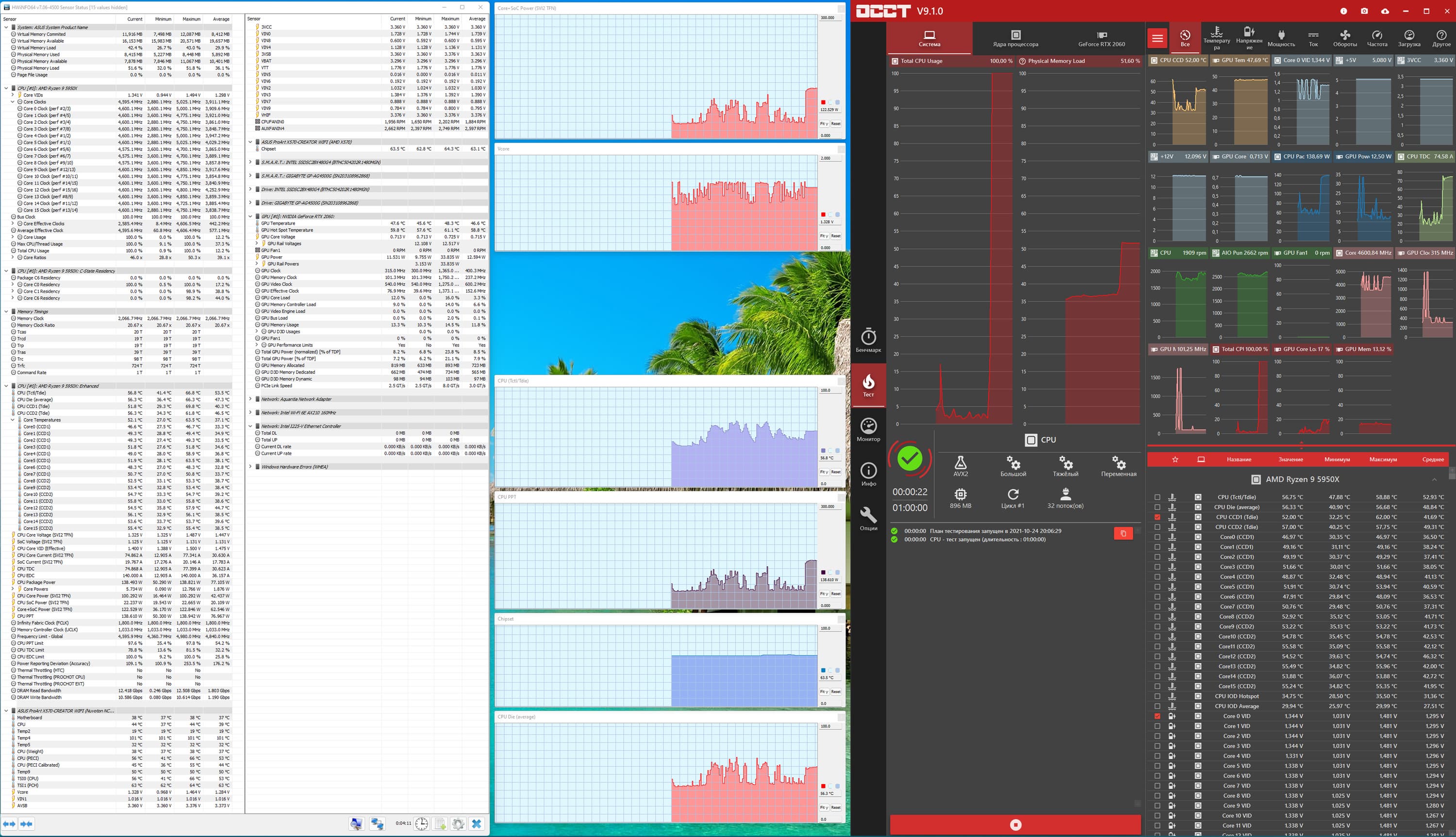

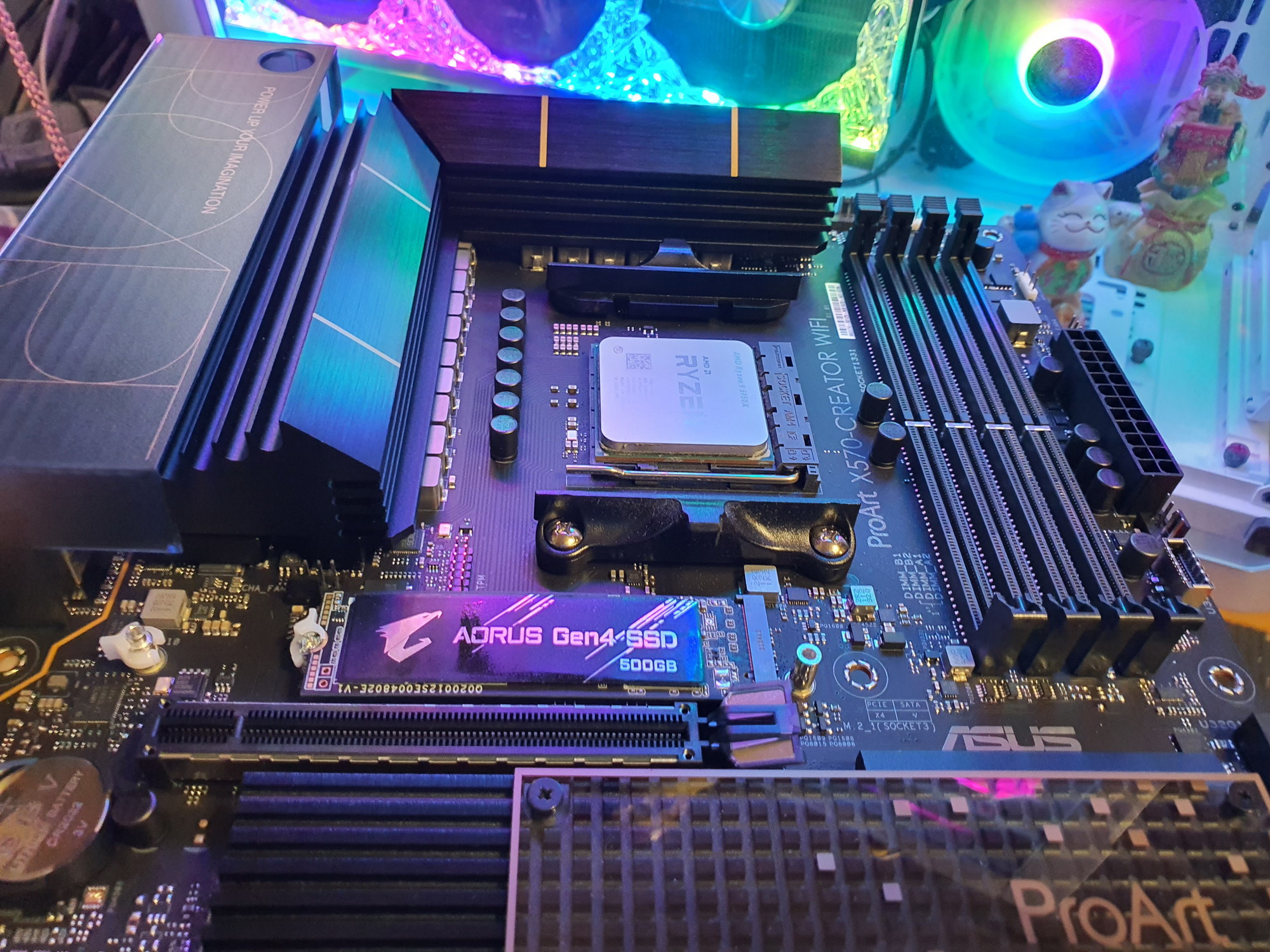

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от AIDA, и OCCT.
Отчетливо видно, что авторазгон работает отлично (с 3,4 до 4,6 ГГц — это просто потрясающе для не-игровой материнки!). При этом были и разовые всплески частот по ядрам и выше. Также следует отметить, что данная плата от Asus способна четко реализовать контроль за частотой IF (Infinity Fabric), держа ее не выше 1800 МГц (разумеется, если она выставлена в режиме Auto) и выставляет множитель для частоты памяти автоматически.
Мы видим удивительное явление: плата, созданная для рабочих вещей, для созидания контента и т.п., позволяет получить стабильно очень высокие частоты работы процессора! При этом даже самого топового на сегодня из всего, что есть у AMD! Вот что значит отменная система питания!
При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.
Выводы
Материнская плата Asus ProArt X570-Creator WiFi — превосходный выбор для рабочих ПК для создания контента, проектирования, моделирования и пр. Вместе с тем, она имеет отменную поддержку авторазгона, что явно понравится геймерам и оверклокерам.
У Asus ProArt X570-Creator WiFi имеется 19 портов USB разных видов, включая 7 очень быстрых USB 3.2 Gen2, два из которых поддерживают Thunderbolt 4. Плата предлагает 2 слота PCIe х16 (они получают от процессора 16 линий PCIe), слот PCIe x4, 3 слота M.2 (один из них подключен напрямую к процессору линиями PCIe 4.0, еще один также может подключаться к процессору, но для этого придется уменьшить количество линий PCIe для слотов PCIe x16).
В арсенале платы есть 6 портов SATA и 8 разъемов для вентиляторов. Несмотря на то что эта модель не относится к семейству ROG, система питания процессора очень мощная, способная обеспечить работу любых совместимых процессоров с приличным запасом на разгон. Плата имеет эффективную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2. Стоит отметить и отличные сетевые возможности: два проводных скоростных контроллера 2,5 и 10 Гбит/с, а также один самый современный беспроводной. Поддержка Thunderbolt 4 позволяет передавать данные на скорости 40 Гбит/с, также имеется возможность выводить картинку на приемник с интерфейсом Thunderbolt 4. По поводу подсветки можно сказать, что плата поддерживает подключение разных современных наборов ARGB/RGB, но сама по себе лишена подсветки.
Напомню, что чипсет AMD X570 реализует полноценную поддержку PCIe 4.0, так что при установке процессоров Ryzen 3000/5000 все разъемы и интерфейсы платы поддерживают PCIe 4.0.
