Продолжаем изучать попадающие в наше поле зрения материнские платы на основе чипсета AMD B550. Я уже неоднократно писал, что в свое время компания AMD предложила пользователям этот чипсет как более дешевую и малогреющуюся альтернативу весьма горячему X570, несмотря на то, что B550 имеет собственную поддержку шины PCI-e только версии 3.0 (когда как Х570 обеспечивает 4.0 по всей периферии, требующей PCI-e линий), к тому же у B550 в целом меньше линий PCI-e и USB-портов. Сейчас, в преддверии выхода новых матплат под Ryzen 7xxx серии цены на предыдущие поколения с сокетом AM4 успели значительно упасть, поэтому на сегодня матплаты на В550, как и на А520 наиболее актуальны для владельцев / покупателей Ryzen 3xxx/4ххх/5xxx.
И снова у нас серия ProArt от Asus. Напомню, что это пока еще небольшое семейство материнских плат, позиционируемых для неигровых ПК, нацеленных на серьезную работу типа создания контента, моделирование и т.п. Как и у аналогичных серий от иных производителей, серия ProArt содержит матплаты с широким набором периферии, подчас включая даже Thunderbolt 4, а также обязательна поддержка старых портов типа COM. Внешне такие материнки с относительно строгим дизайном, который отражает стиль и направленность серии, у них нет подсветки, хотя поддержка внешних подключаемых к матплате светодиодных наборов имеется. Такие решения не имеют почти всех присущих игровым и оверклокерским платам «штучек» для удобства оверклокинга или легкости запуска и т.п.

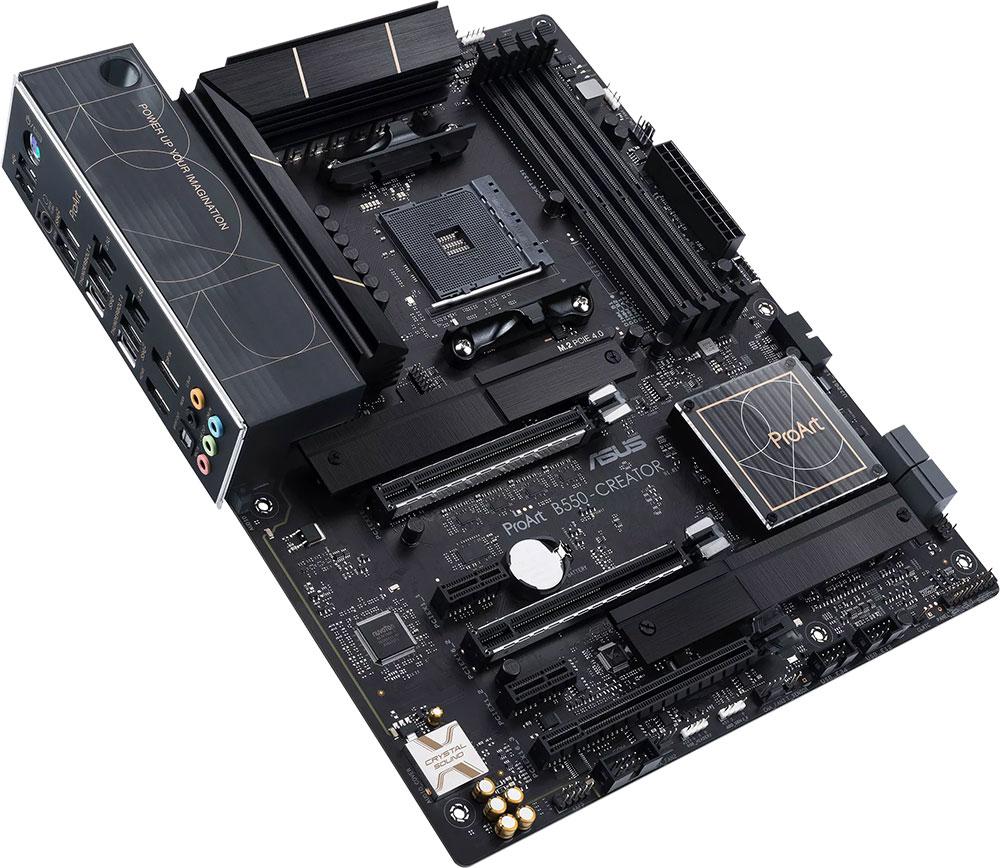

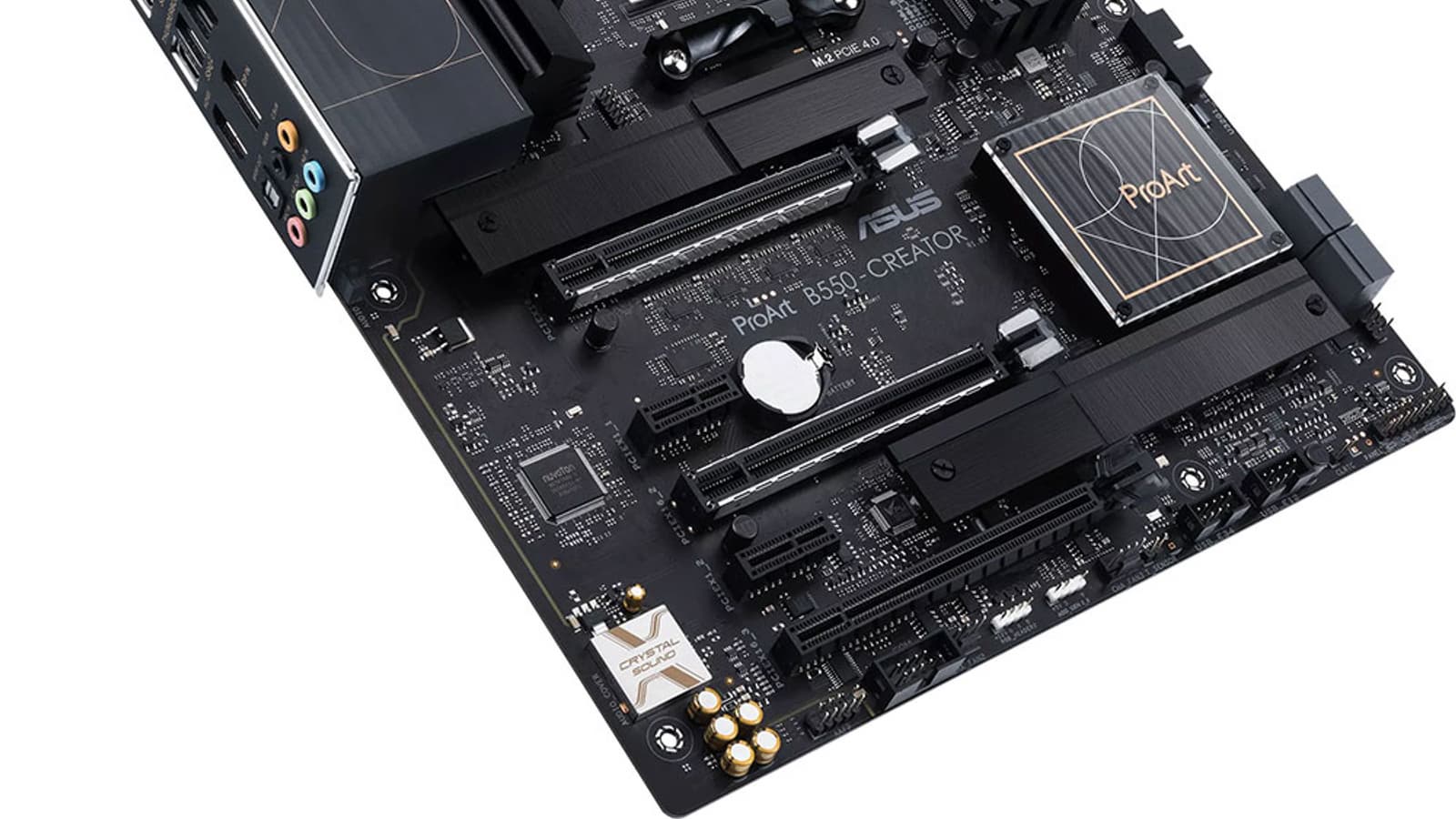

Вот наша плата как раз относится к этой серии — Asus ProArt B550-Creator.
Поехали.
Asus ProArt B550-Creator поставляется в стандартной картонной коробке с фирменным дизайном ProArt (впрочем малозаметный логотип Asus также присутствует, так что пока бренд ProArt тесно связан с Asus).
Внутри коробки есть традиционные отсеки: для самой материнской платы, и остального комплекта.

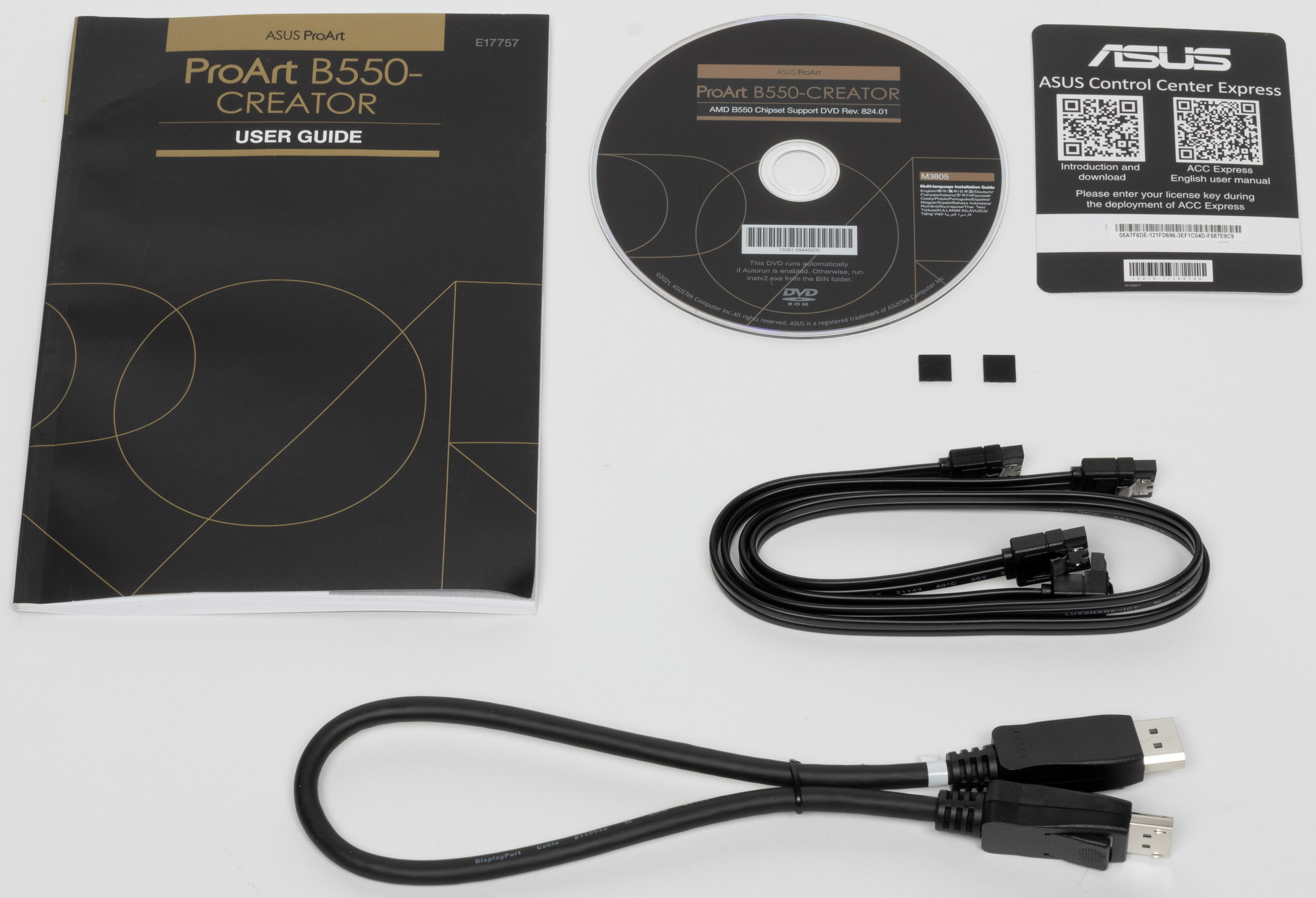

Комплект поставки строг в соответствии с позиционированием серии. Кроме традиционных элементов типа руководства пользователя и кабелей SATA (что уже много лет является обязательным набором ко всем материнкам), имеются: накопитель типа CD c ПО, адаптер для подключения вывода через DP с дискретных видеокарт на вход на самой материнке, карточка для установки ПО серии ProArt.

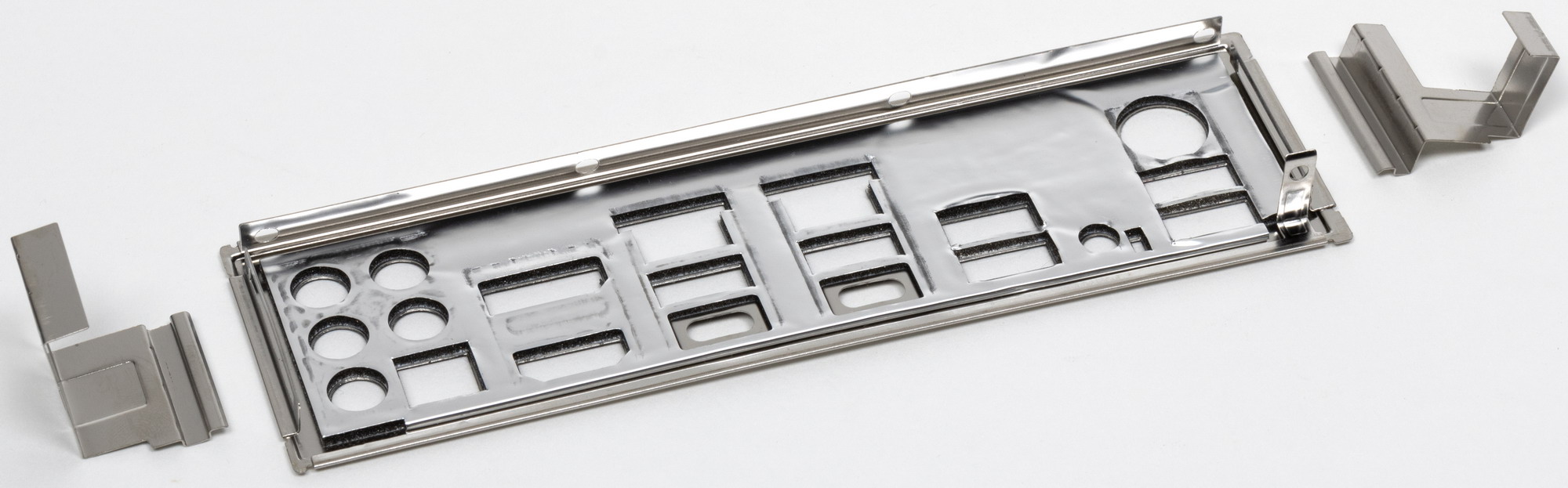

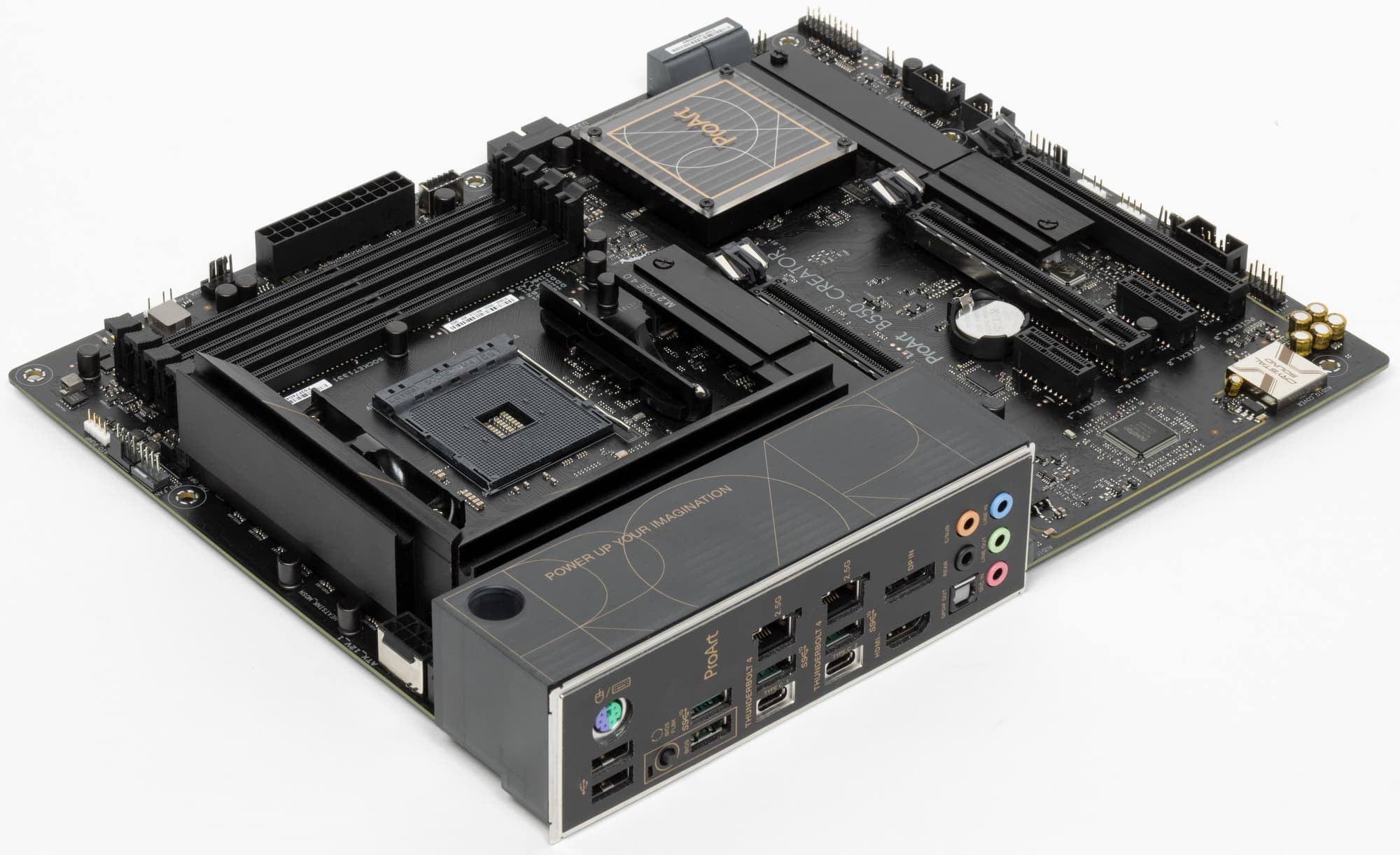

Стоит отметить, что «заглушка» на заднюю панель с разъемами уже смонтирована на самой плате. Не забываем, что программное обеспечение за время путешествия платы к покупателю успевает устареть, так что придется его загружать с сайта производителя сразу после покупки.

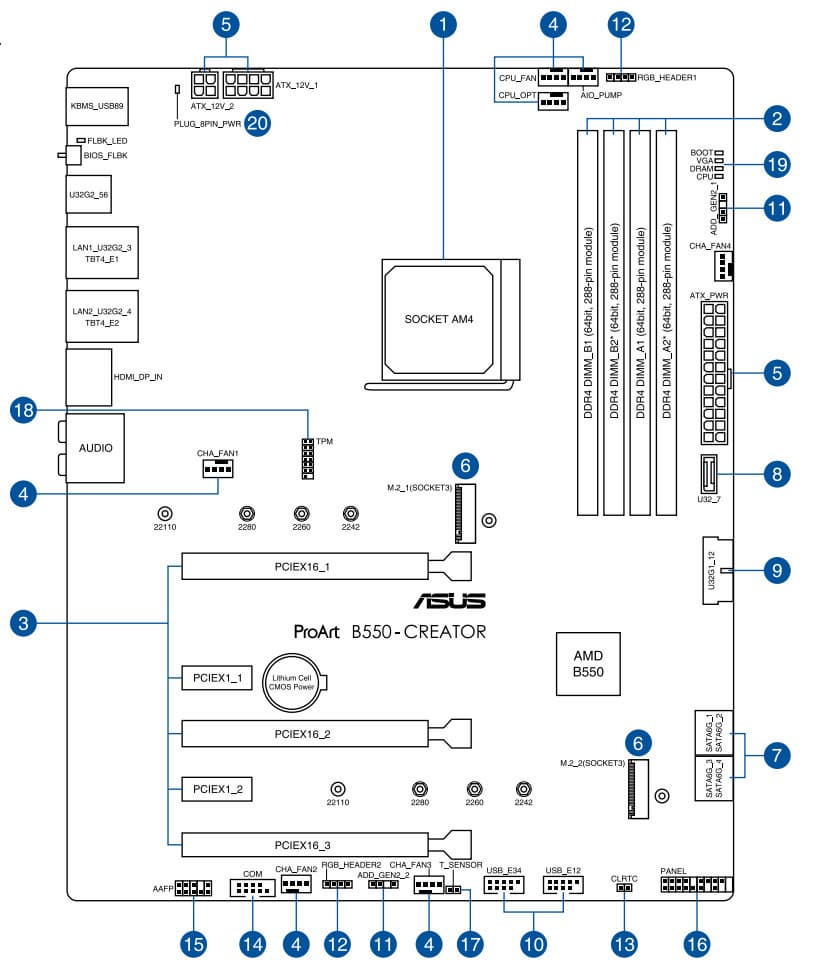

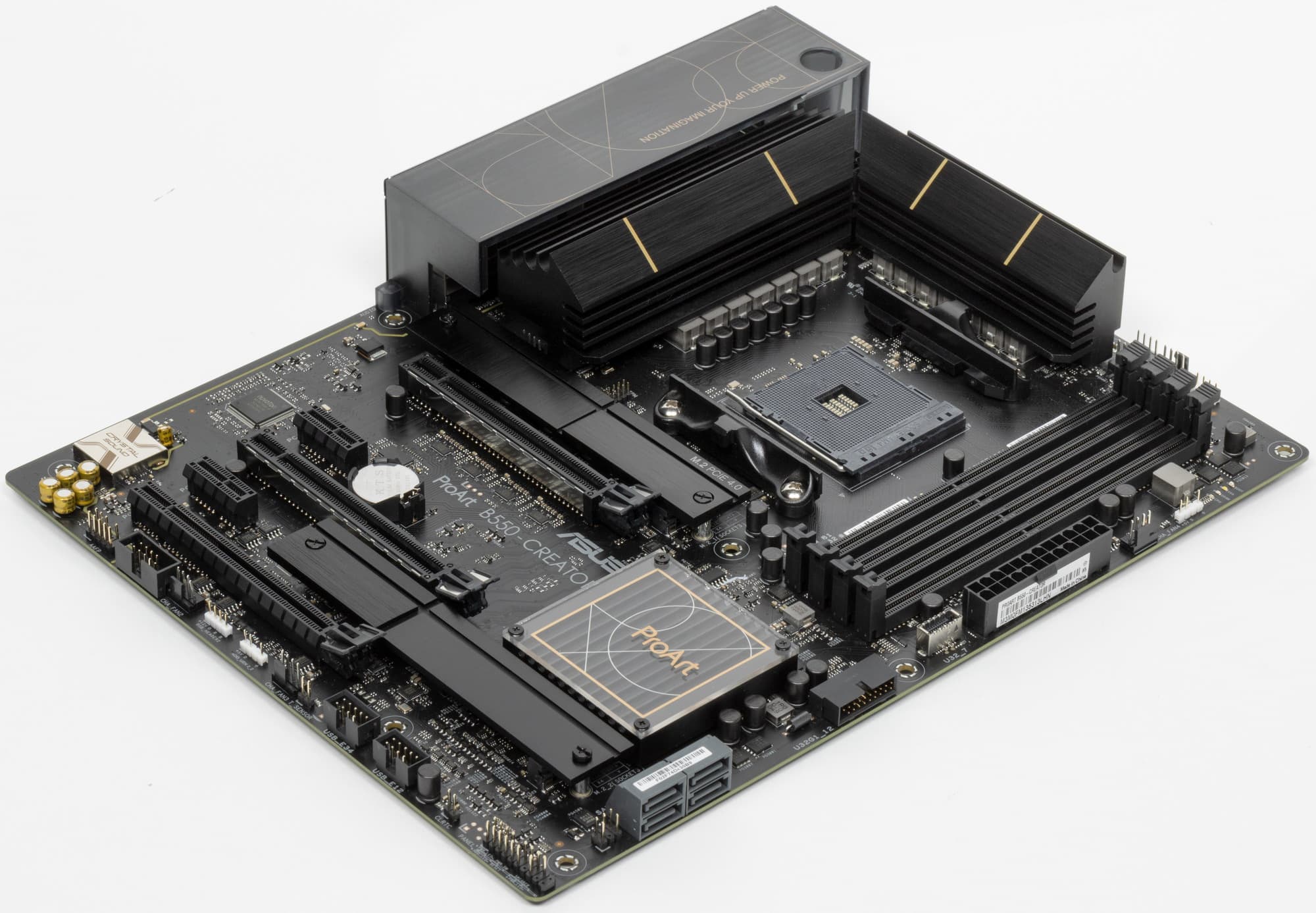

Форм-фактор

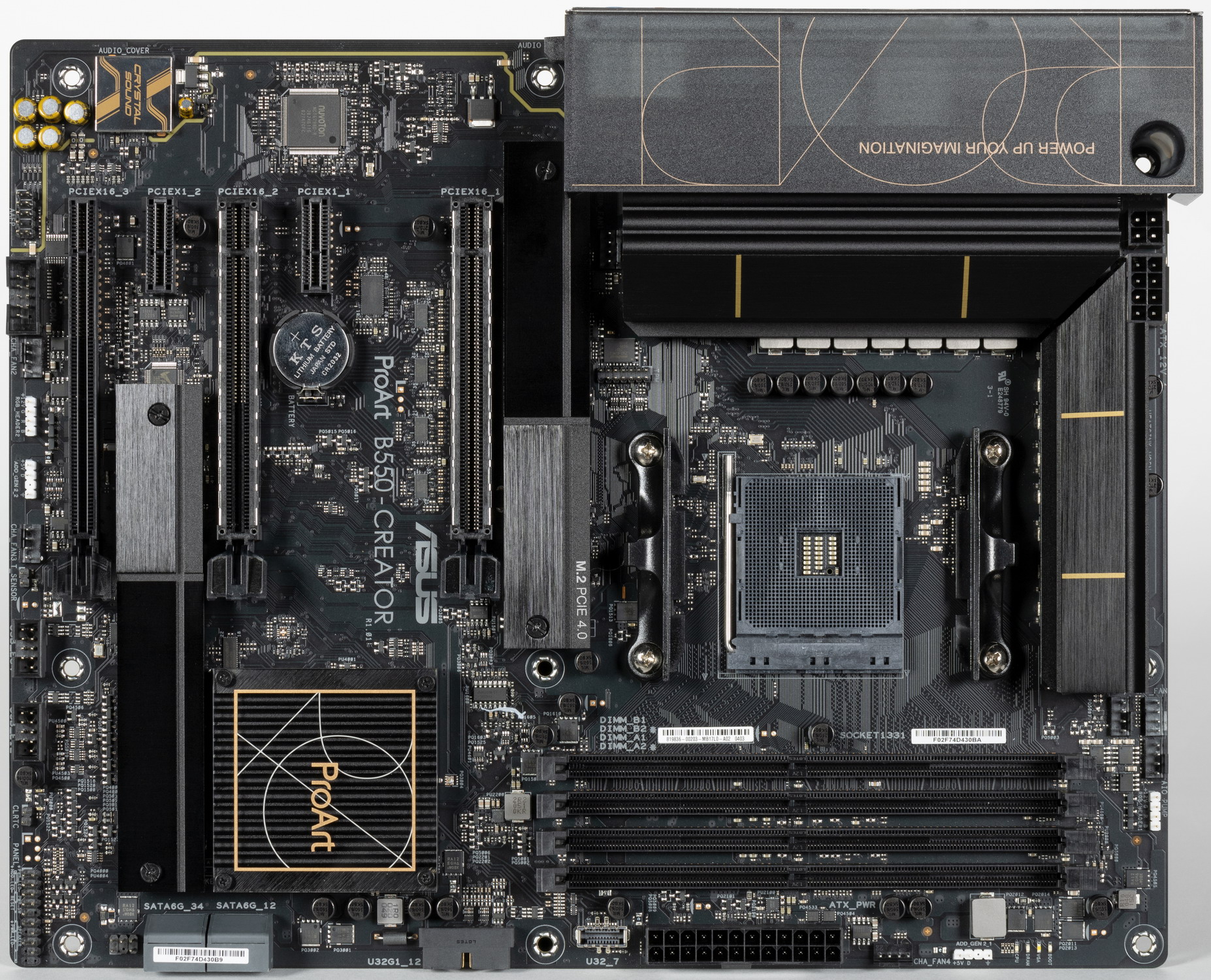

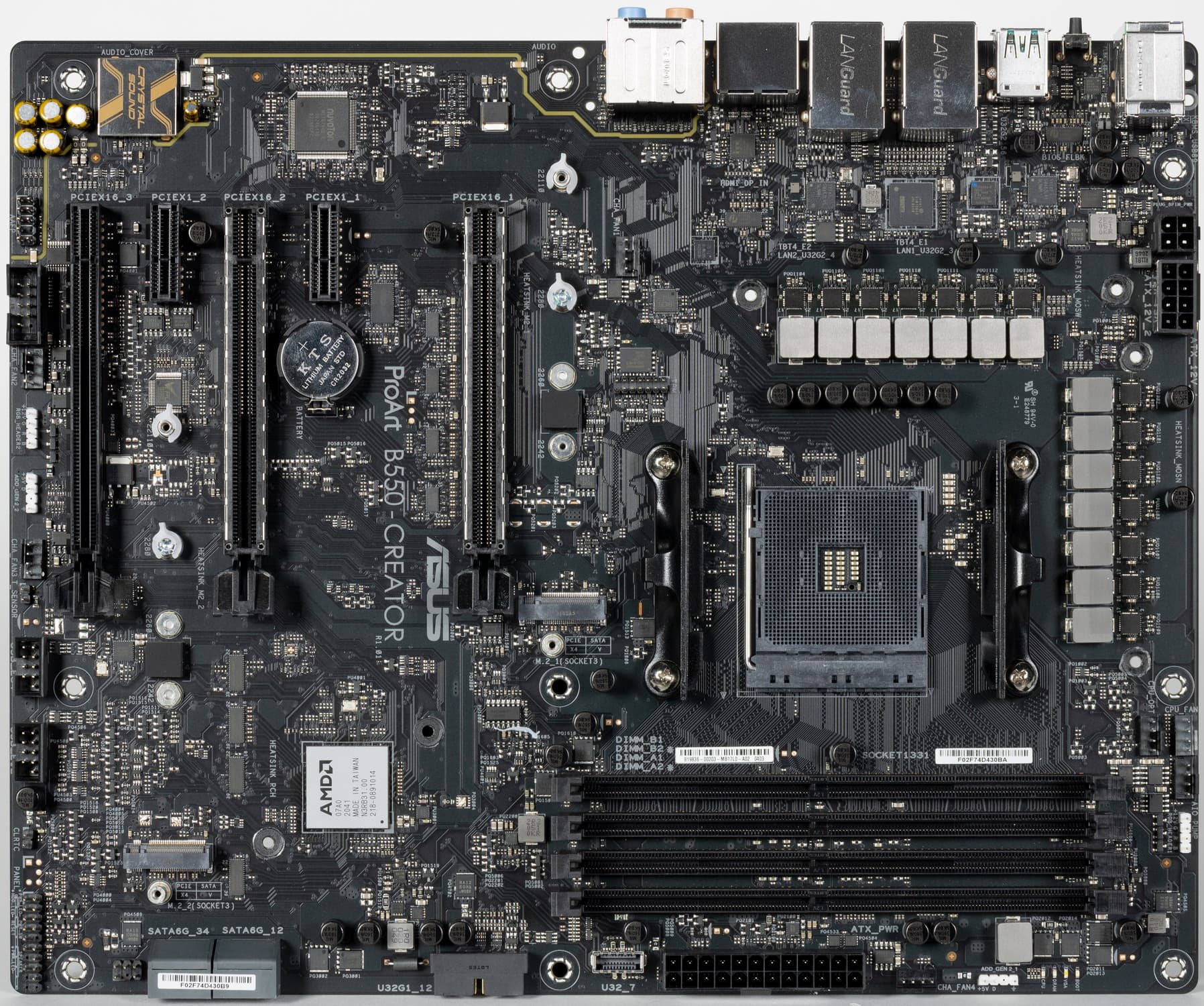

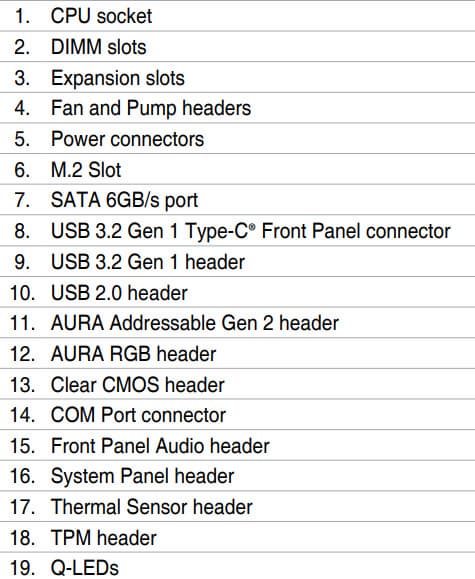

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ProArt B550-Creator имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

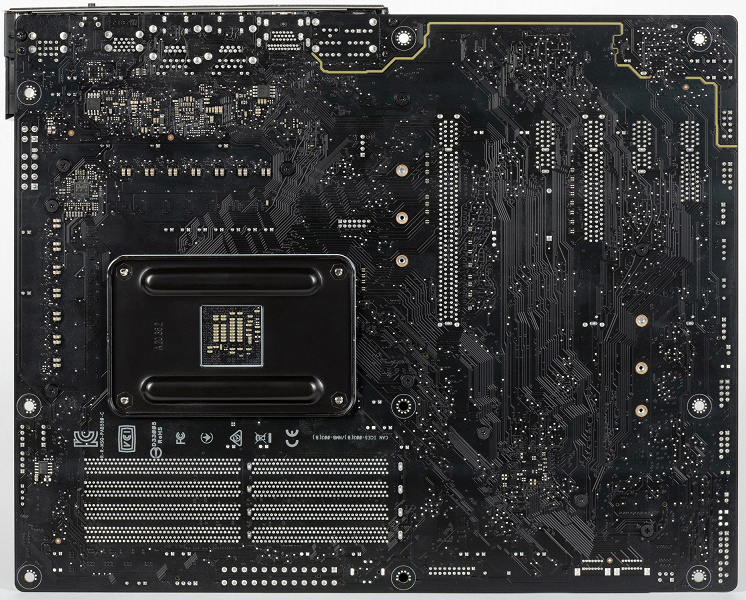

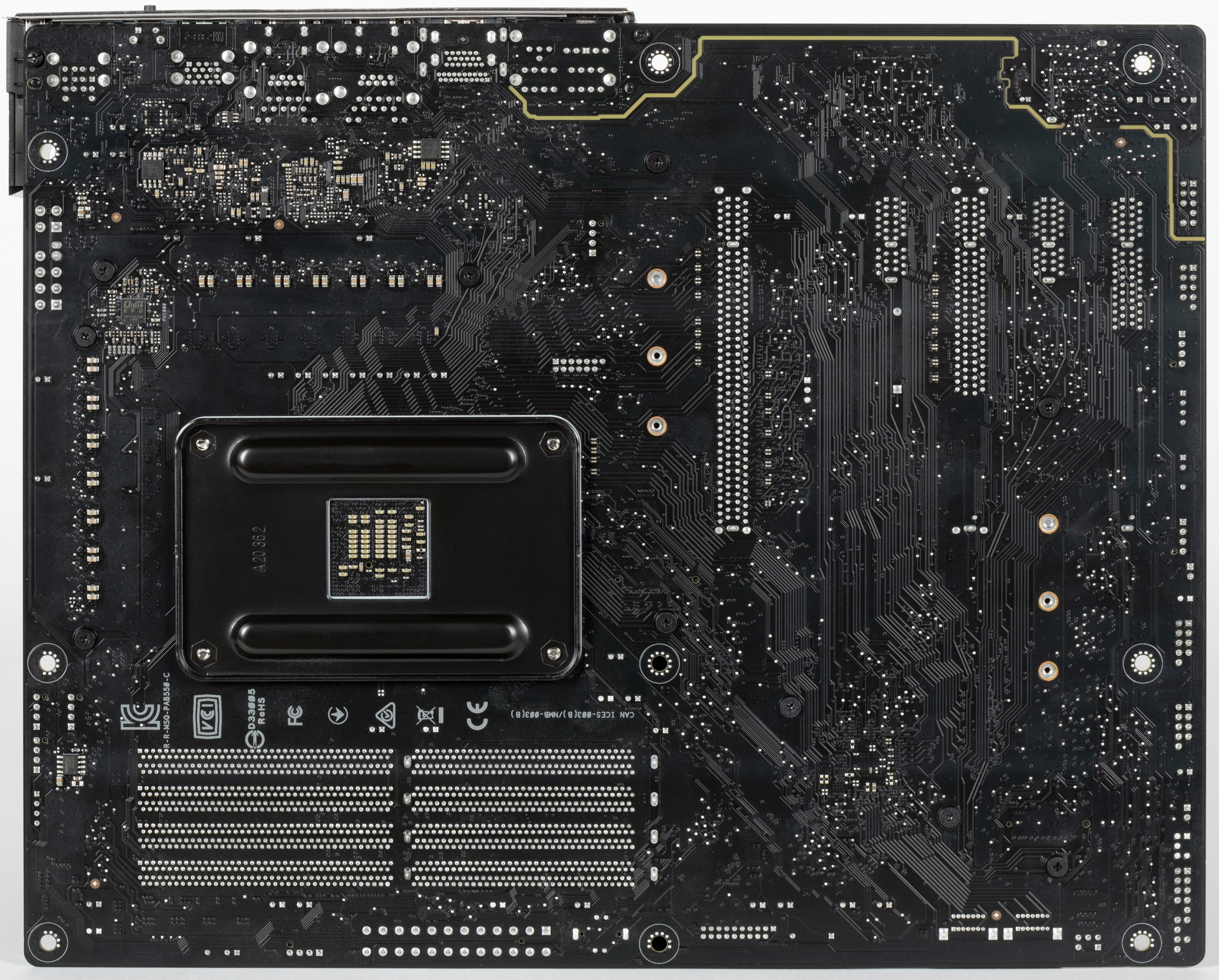

На оборотной стороне из элементов имеется только мелкая логика. Обработан текстолит неплохо: во всех точках пайки острые концы срезаны.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

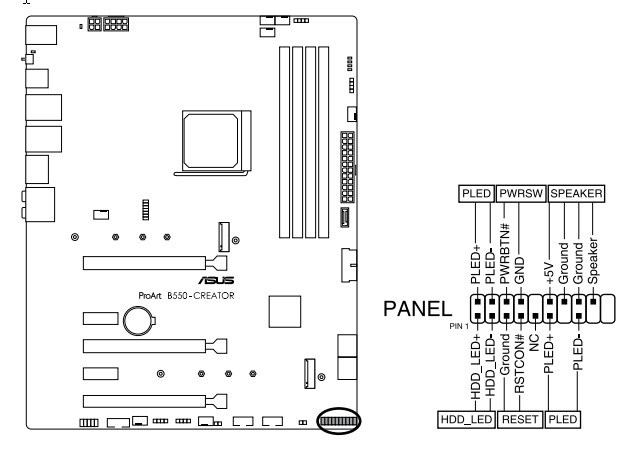

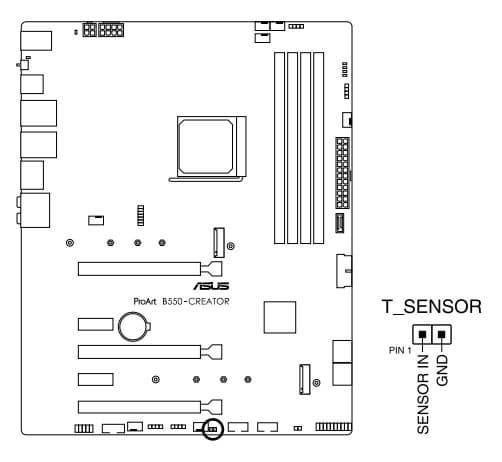

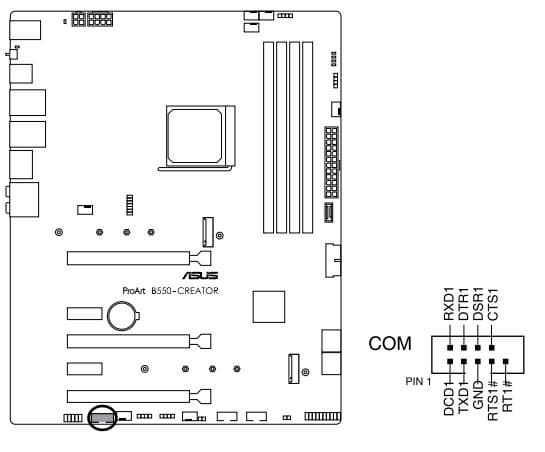

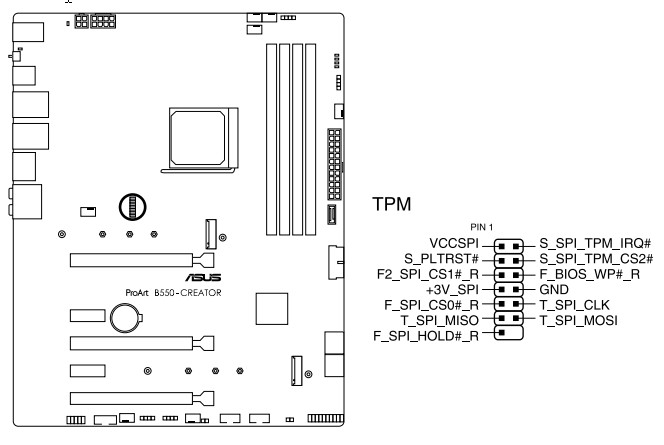

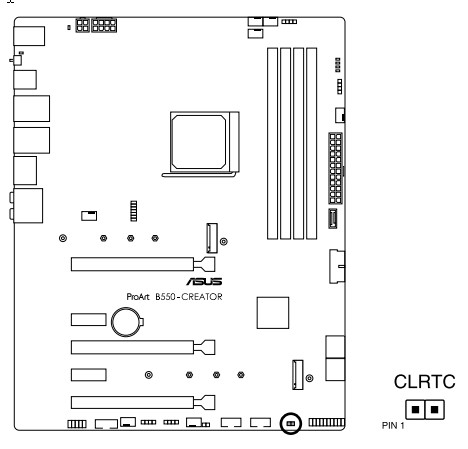

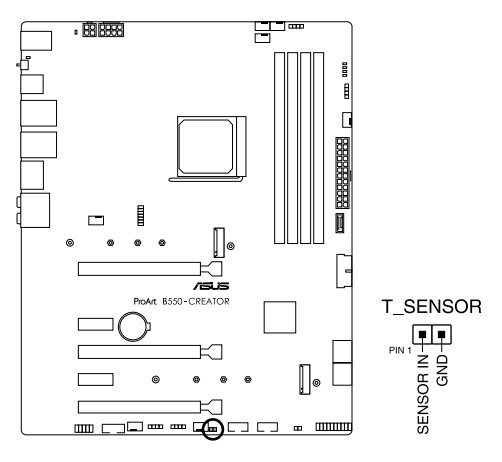

| Поддерживаемые процессоры | AMD Ryzen 3-го, 4-го и 5-го поколений (неофициально все Ryzen) |
|---|---|
| Процессорный разъем | AM4 |
| Чипсет | AMD B550 |
| Память | 4 × DDR4, до 128 ГБ, до DDR4-4400 (XMP), два канала |
| Аудиоподсистема | 1 × Realtek ALC1220 (перемаркирован в Crystal Sound) (7.1) |
| Сетевые контроллеры | 2 × Intel I225-V Ethernet 2,5 Гбит/с |
| Слоты расширения | 2 × PCI Express 4.0 x16 (режимы x16, x8+x8 (SLI/CrossFire))(CPU) 1 × PCI Express 3.0 x16 (режим x4/x2)(B550) 2 × PCI Express 3.0 x1 (B550) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B550) 1 × M.2 (CPU, PCIe 4.0/3.0 x4/SATA для устройств формата 2242/2260/2280/22110) 1 × M.2 (B550, PCIe 3.0 x4/SATA для устройств формата 2242/2260/2280/22110) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (Genesys Logic GL852G) 2 × USB 2.0: 4 порта Type-A (черные) на задней панели (B550) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B550) 1 × USB 3.2 Gen1: 1 внутренний разъем Type-C (B550) 4 × USB 3.2 Gen2: 4 порта Type-A (голубые) (CPU) 2 × USB 3.2 Gen2: 2 порта Type-C на задней панели (Thunderbolt4) |
| Разъемы на задней панели | 2 × USB 3.2 Gen2 (Type-C) 4 × USB 3.2 Gen2 (Type-A) 2 × USB 2.0 (Type-A) 2 × RJ-45 5 аудиоразъемов типа миниджек 1 оптический аудиоразъем S/PDIF 1 × HDMI (выход) 1 × DisplayPort (вход) 1 универсальный разъем PS/2 1 кнопка перепрошивки BIOS — Flashback |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 разъем для подключения порта USB 3.2 Gen1 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 2 разъема для подключения неадресуемой RGB-ленты 2 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем COM-port 1 разъем TPM 2 разъема для подключения управления с передней панели корпуса 1 разъем подключения термодатчика |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |

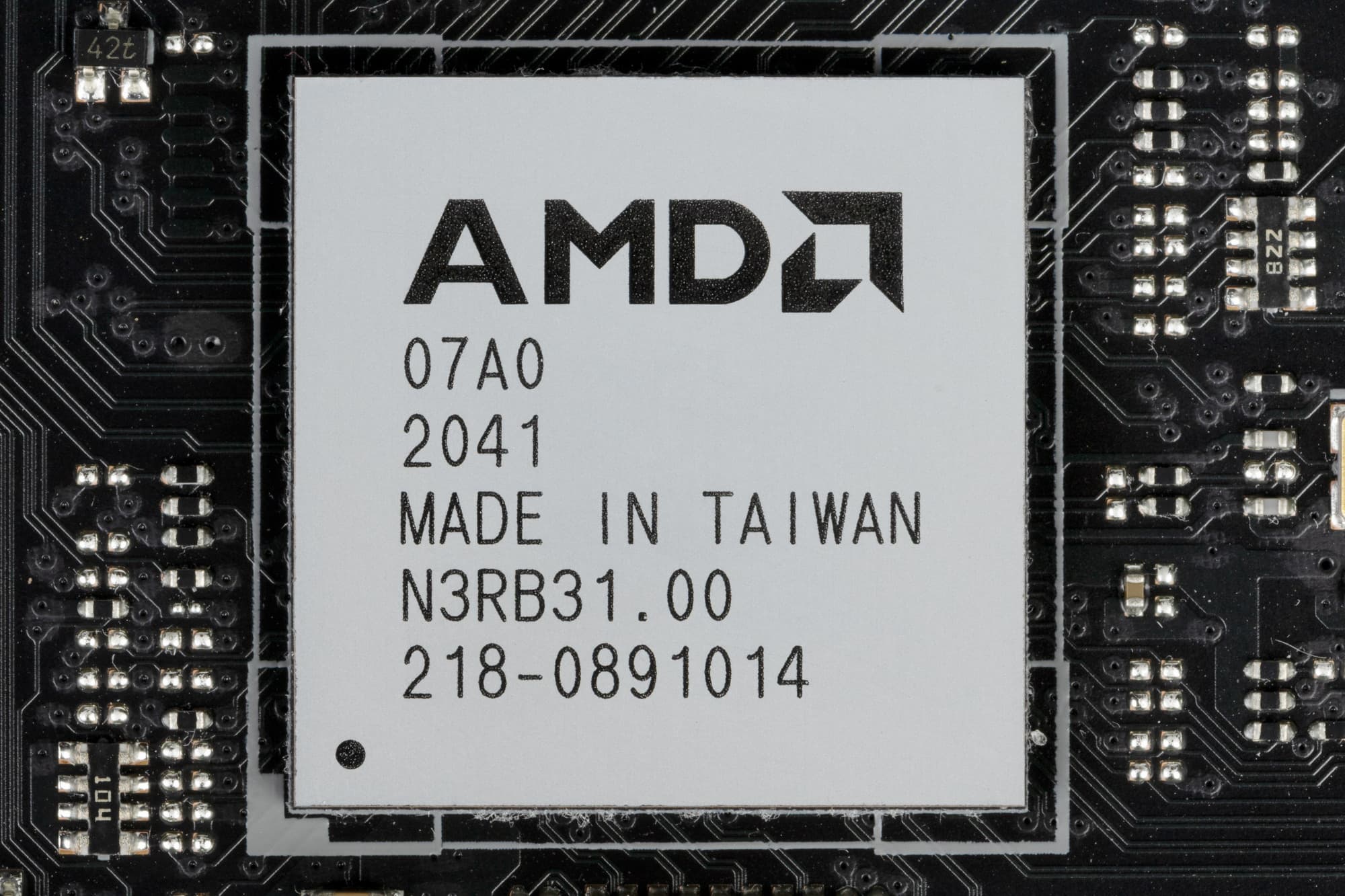

Основная функциональность: чипсет, процессор, память

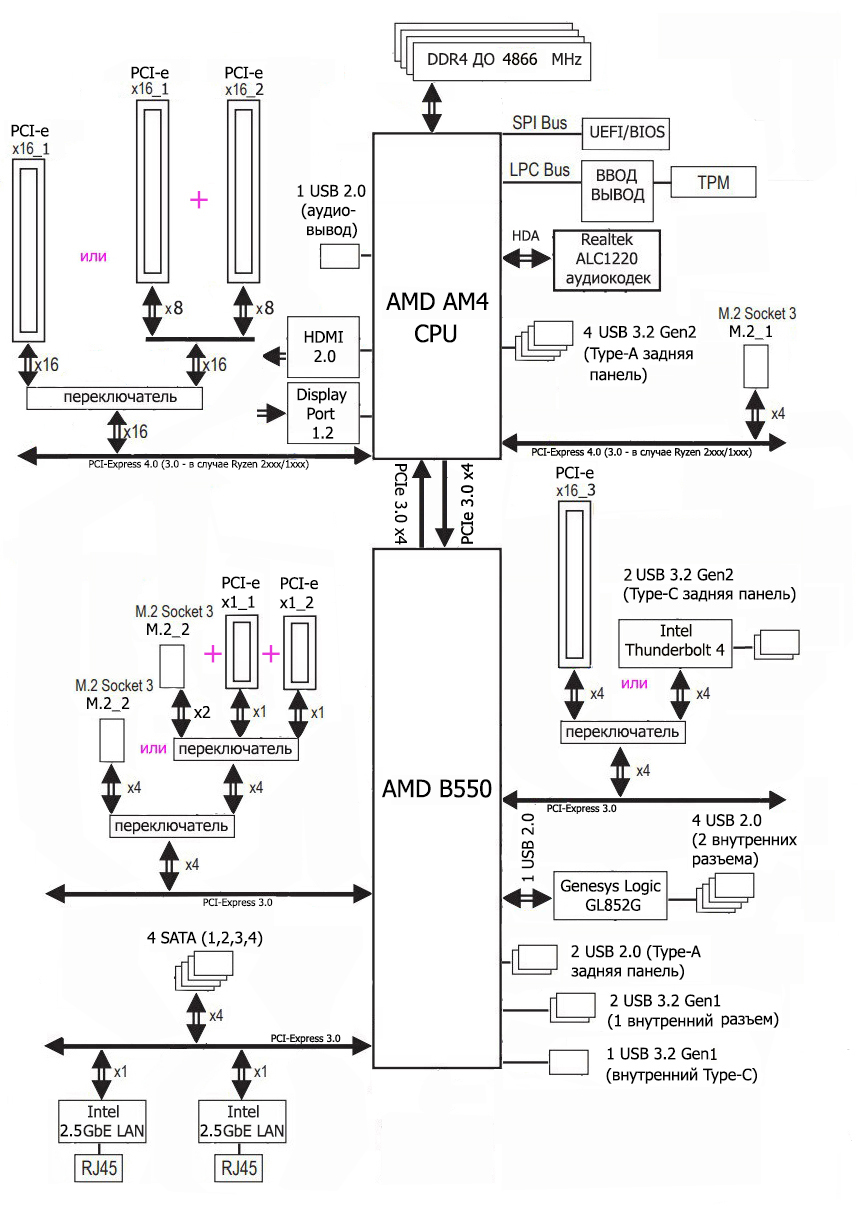

Схема работы связки чипсет+процессор.
Если кто помнит, главным отличием десктопных платформ AMD от Intel является разница в балансе поддержки портов/линий между CPU и чипсетом: у платформ Intel баланс смещен в сторону системного чипсета, а у AMD примерное равенство между CPU и чипсетом (по PCI-E линиям CPU Ryzen выглядит даже масштабнее).
Процессоры Ryzen 3000-5000 суммарно имеют 24 линии ввода-вывода (включая PCI-e 4.0). 4 линии (в данном случае превращаясь в PCI-e 3.0) идут на связь с чипсетом B550. Еще 16 линий — это PCI-e слоты для видеокарт. Осталось 4 линии: они могут конфигурироваться производителями материнских плат на выбор (либо-либо):
- работа одного NVMe накопителя х4 (высокоскоростной PCI-E 4.0)
- два SATA-порта по х1 + 1 порт NVMe x2
- два порта NVMe x2
Также процессоры Ryzen 3/4/5-го поколений имеют встроенные 4 порта USB 3.2 Gen2.
В свою очередь чипсет B550 поддерживает в сумме 18 линий PCI-e 3.0. Из них опять же 4 нужны для связи с CPU. Осталось 14 линий ввода-вывода, из которых 4 заняты портами SATA, а остальные 10 линий могут свободно конфигурироваться. Понятно, что скорее всего будет дефицит линий PCI-e для размещения всей нужной периферии, и придется делить ресурсы.
Также B550 поддерживает 2 порта USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0.
Таким образом в сумме от тандема B550+Ryzen мы получаем:
- 16 PCI-e 4.0 линий для видеокарт (от процессора);
- 4 PCI-e 4.0 линий от процессора + 10 PCI-e 3.0 линий от чипсета, которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 4 порта SATA 6Гбит/с (от чипсета);
- 6 портов USB 3.2 Gen2 (4 от процессора, 2 от чипсета);
- 2 порта USB 3.2 Gen1 от чипсета;
- 6 портов USB 2.0 (от чипсета).
Итого: 14 портов USB, 4 порта SATA, 14 свободных PCI-e линий.

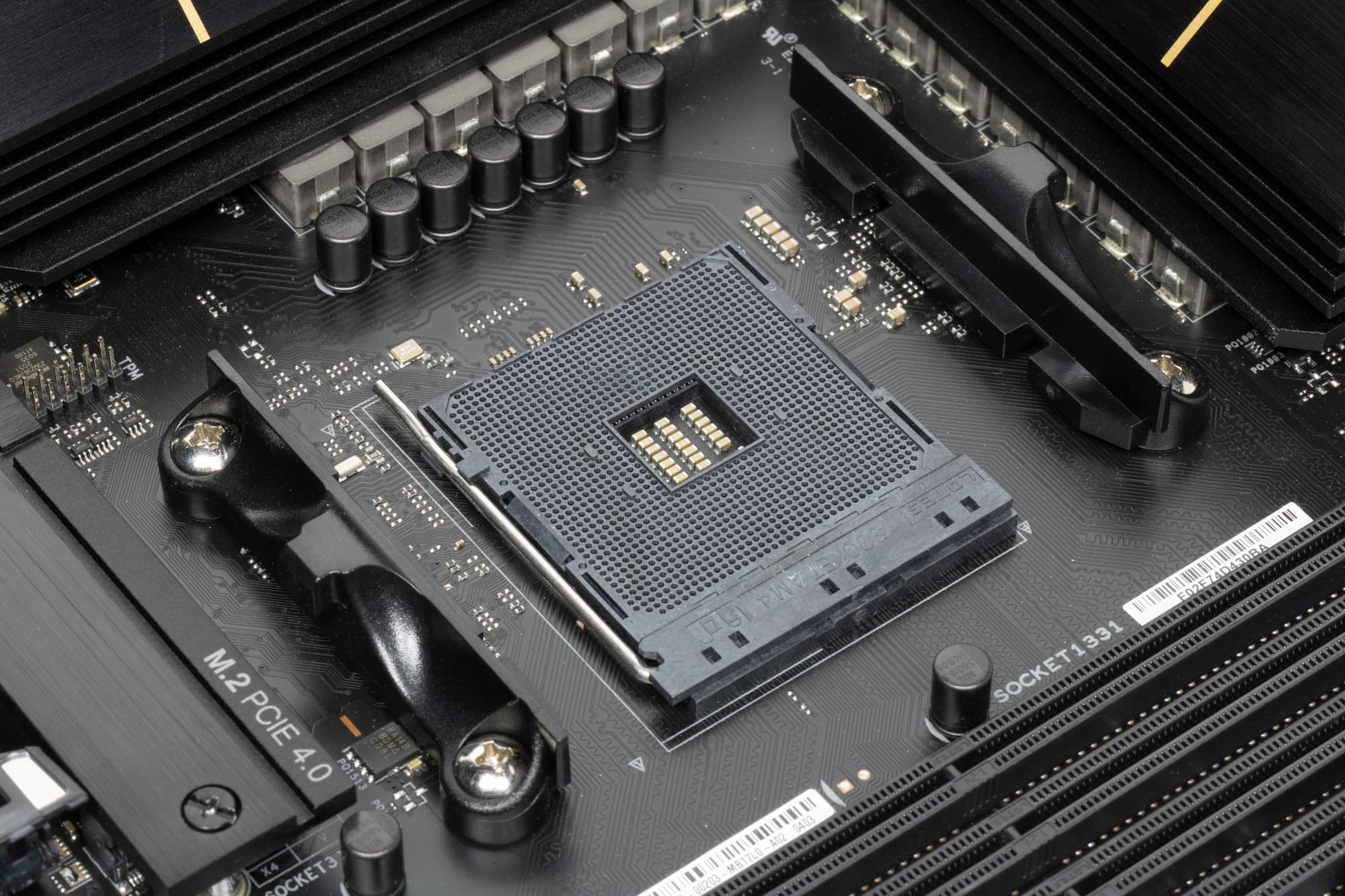

Еще раз надо напомнить, что Asus ProArt B550-Creator поддерживает процессоры AMD Ryzen 3000/4000/5000, выполненные под разъем (сокет) AM4. Но, как показала практика, процессоры предыдущих поколений также поддерживаются.

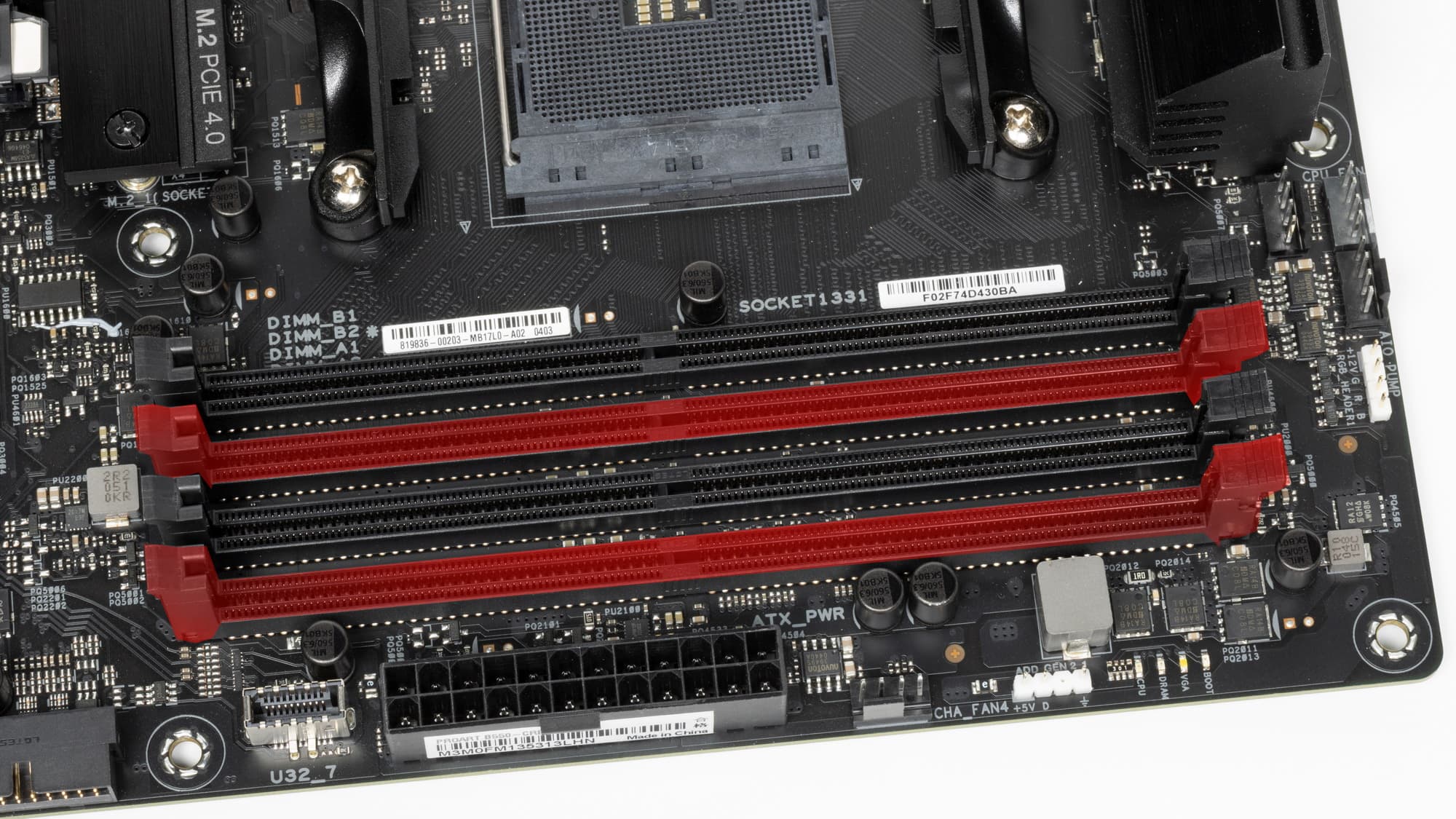

Для установки модулей памяти на плате ProArt имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех.
Периферийная функциональность: PCIe, SATA, разные «прибамбасы»
Выше мы изучили потенциальные возможности тандема B550+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Итак, кроме USB-портов, к которым мы подойдем позже, чипсет B550 обладает 14 PCIe линиями (плюс 4 линии на аплинк с процессором). Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существуют мультиплексоры):
- Переключатель: или слот M.2_2 (2 линии)) + слот PCIe x1_1 (1 линия) + слот PCIe x1_2 (1 линия), или слот M.2_2 (4 линии): максимум 4 линии;
- Переключатель: или слот PCIe x16_3 (4 линии)), или Intel Thunderbolt 4: максимум 4 линии;
- Intel i225-V (Ethernet 2,5Gb/s) (1 линия);
- Intel i225-V (Ethernet 2,5Gb/s) (1 линия);
- 4 порта SATA_1,2,3,4 (4 линии)
14 линий PCIe оказались занятыми.

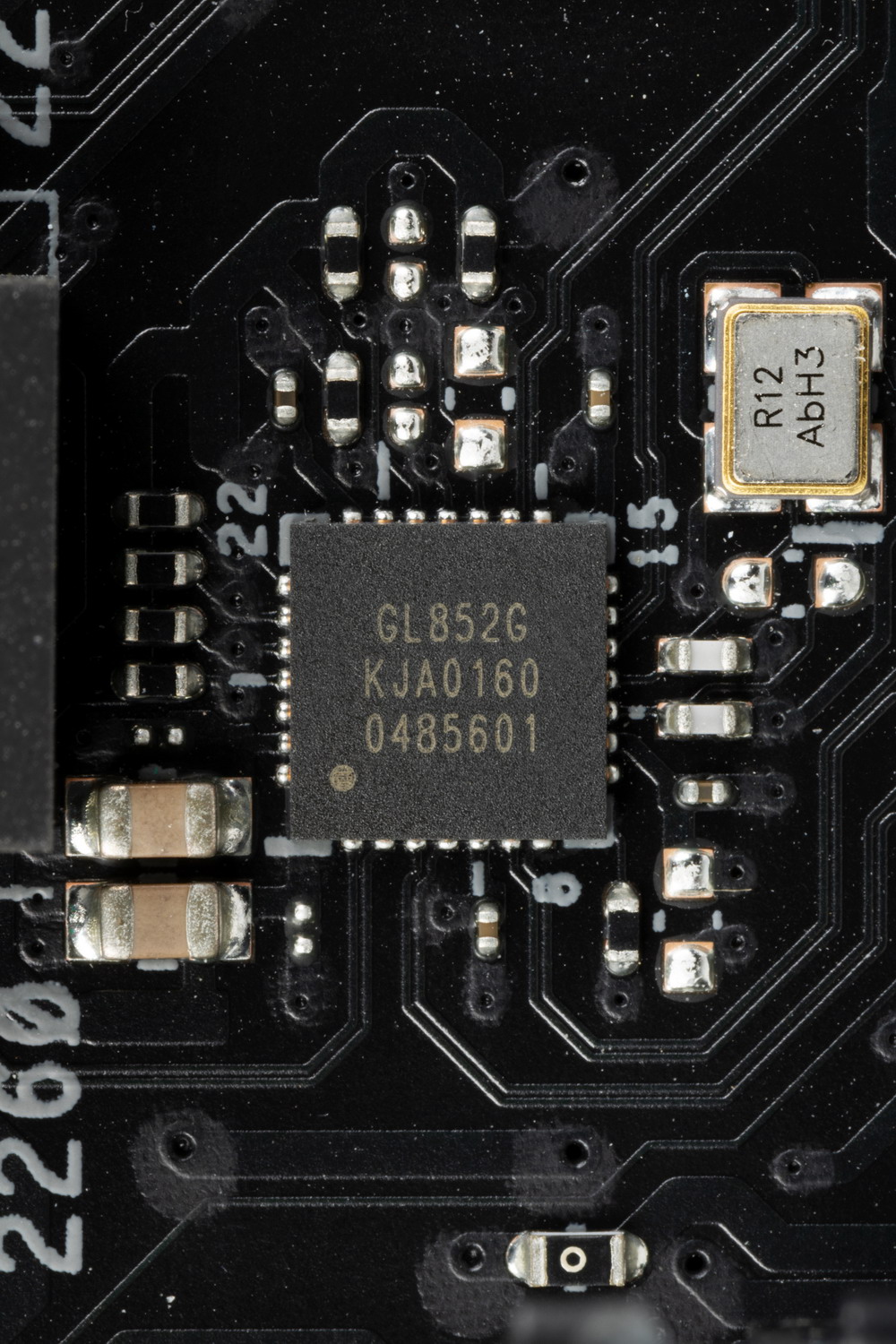

Контроллер Genesys Logic GL852G (4 USB 2.0 на 2х внутренних разъемах) использует линии портов USB 2.0. Также одна линия USB 2.0 используется для связи с контроллером подсветки — Aura. Подробнее в разделе по USB-портам.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех CPU этого плана всего 20 линий PCIe (плюс 4 линии на даунлинк с чипсетом). И их надо делить на два слота PCIe x16 (_1 и _2) плюс слот M.2_1. В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеком идет путем эмуляции PCI шины (есть ограничение на звук по схеме 7.1: до 32-бит/192 кГц). Варианты переключения слотов PCI-e x16 вот такие:
- Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_2 отключен, всего одна видеокарта);
- Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий (две видеокарты, режимы Nvidia SLI, AMD CrossFire)

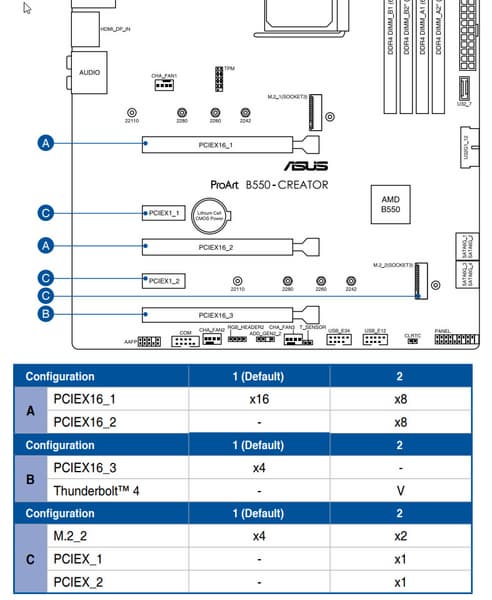

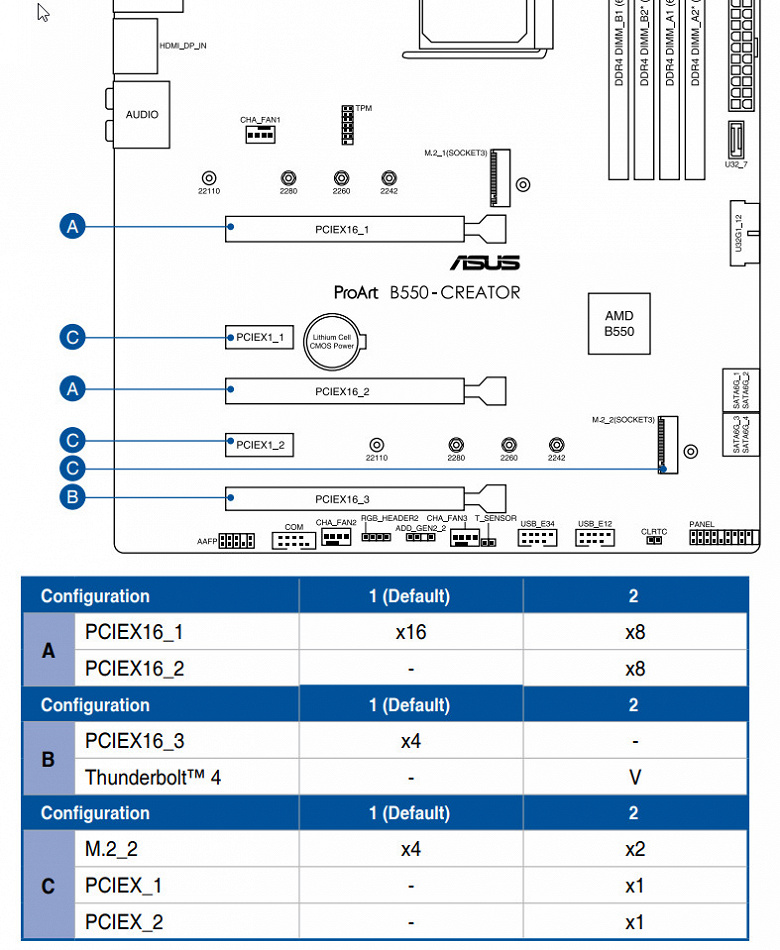

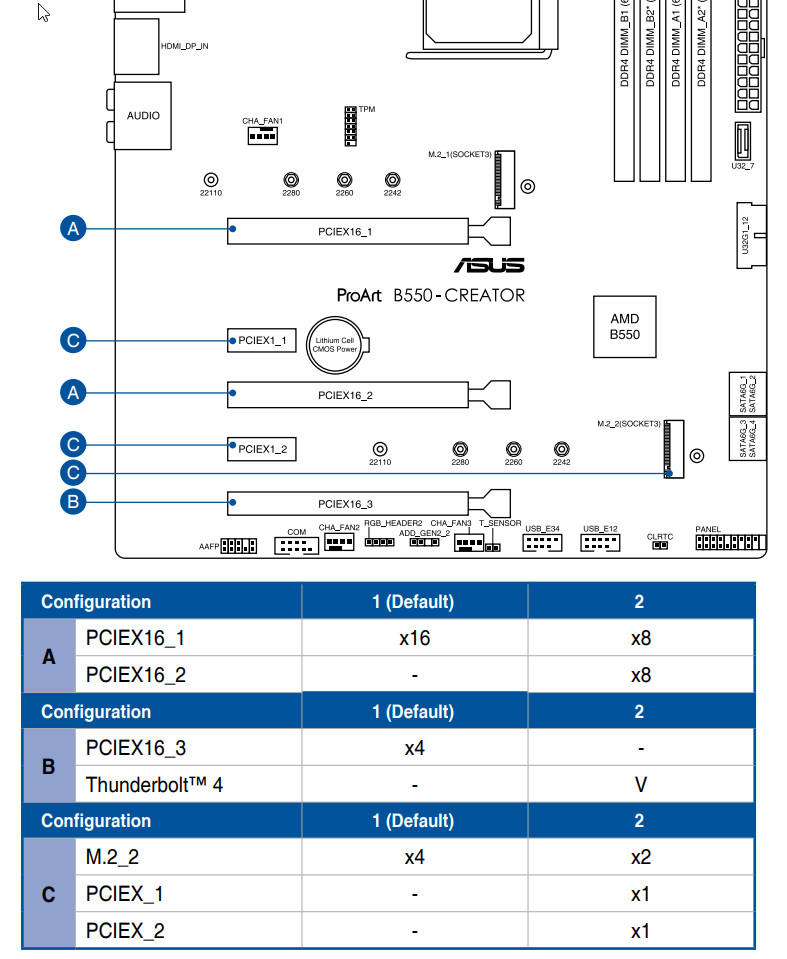

Ниже полная схема распределения ресурсов по слотам PCI-e и М.2

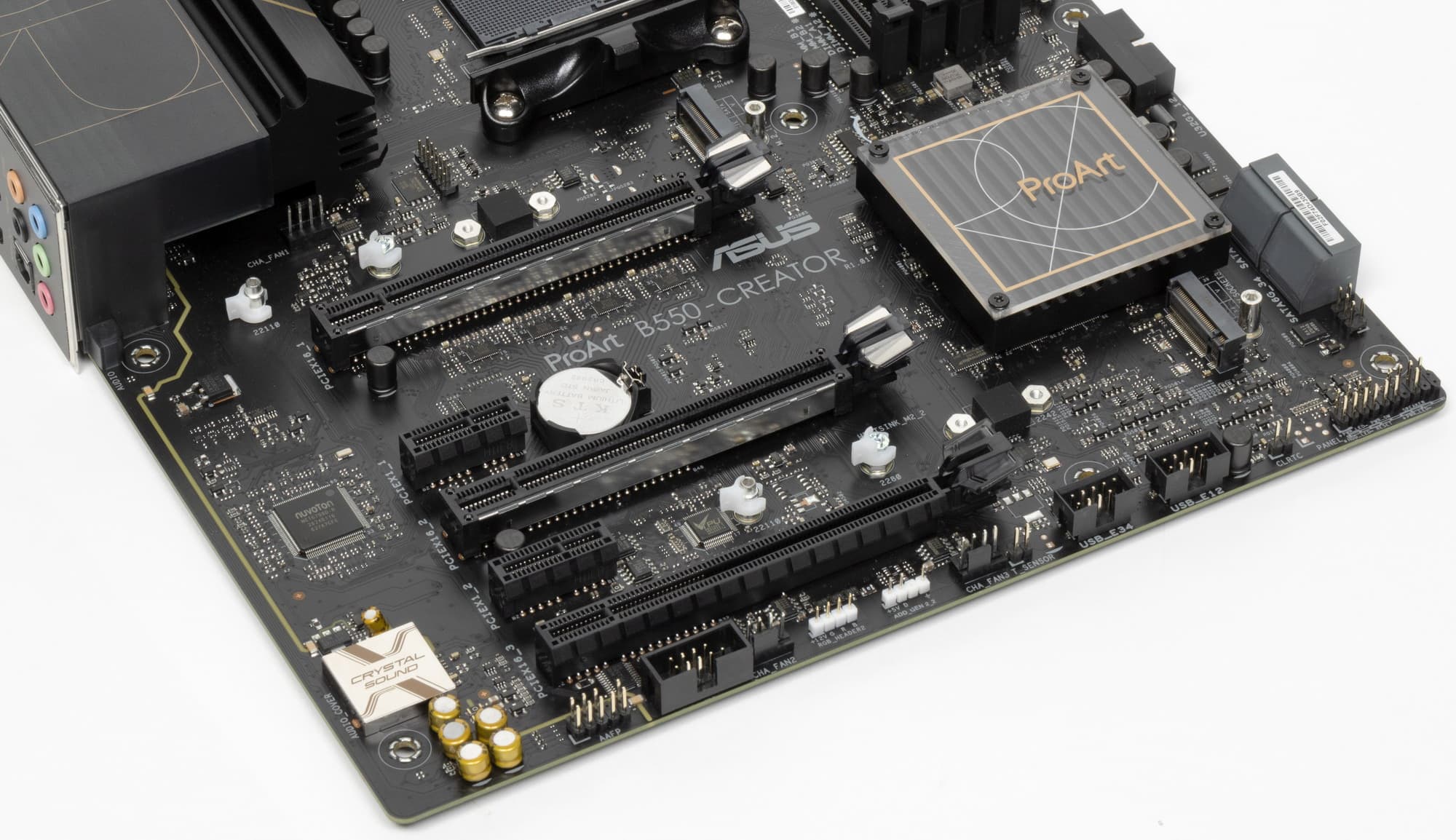

Всего на плате есть 5 слотов PCIe: три PCIe x16 (для видеокарт или других устройств) и два «коротких» PCIe x1 (второй и четвертый по счету). Если про первые два PCIe x16 (первый и третий по счету) я выше уже рассказал (они подключены к CPU), то третий PCIe x16 (пятый по счету) подключен к B550 и максимально работает в режиме х4. Он делит ресурсы с контроллером Intel Thunderbolt4, и можно лишь выбирать: или работа интерфейса TB4, или данный слот.
У данной платы распределение линий PCIe между слотами PCIe x16 в случае использования более одной видеокарты неоднозначное, поэтому востребованы мультиплексоры от Diodes Inc. (ex-Pericom).

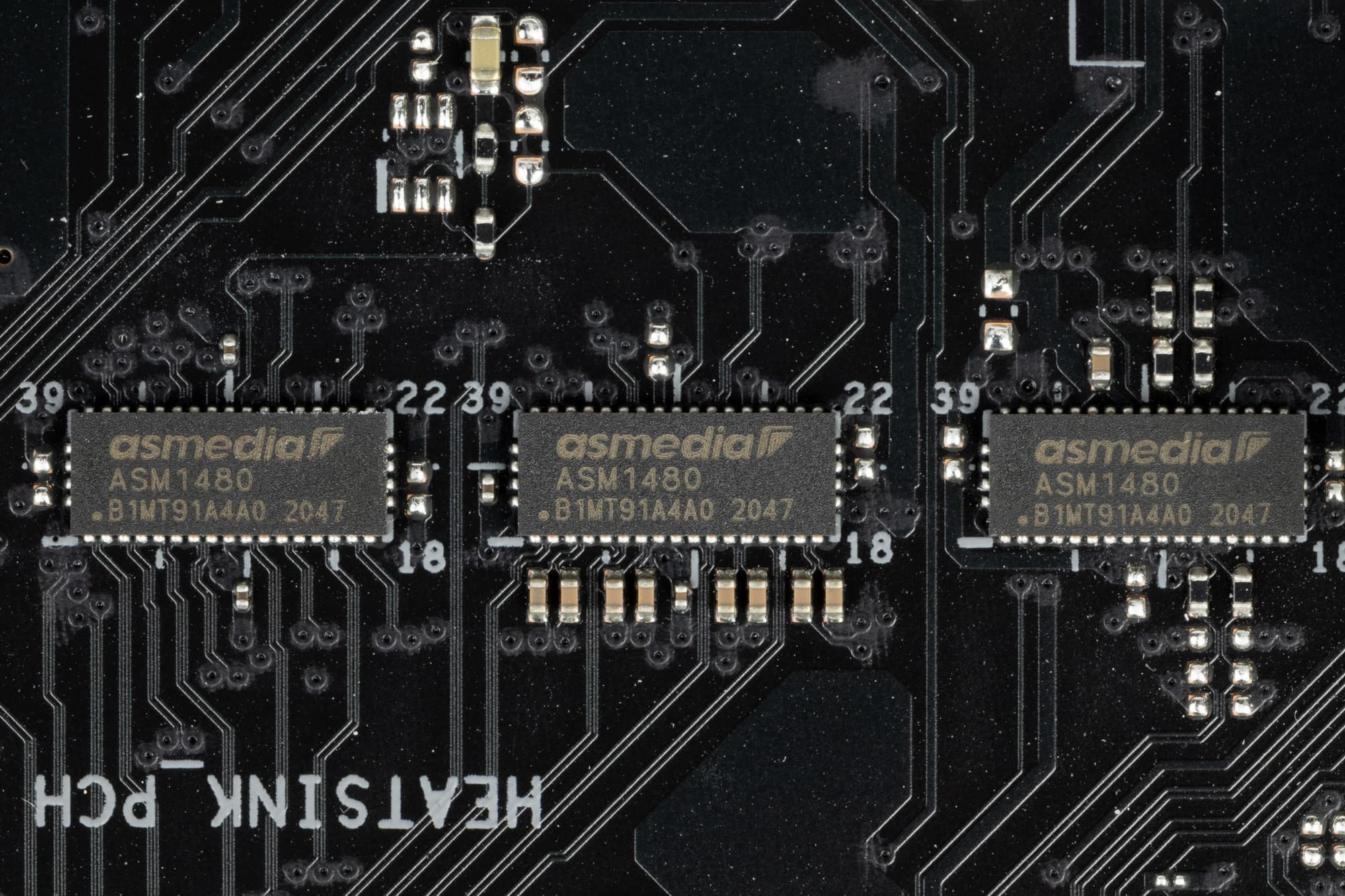

Также необходимо переключение слотов PCIe x1_1, PCIe x1_2 и М.2_2, для этих целей используется мультиплексор ASM1480 от ASMedia.

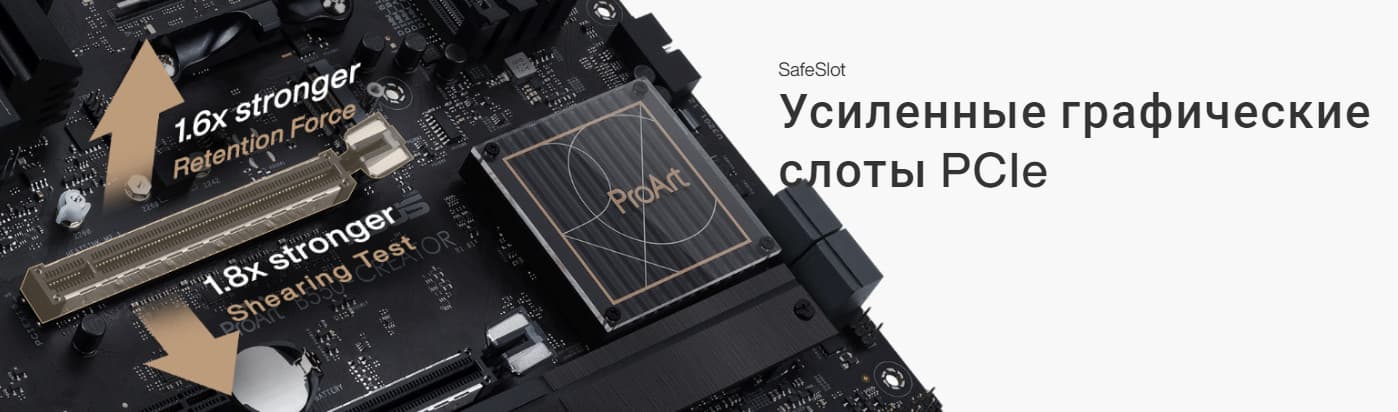

В отличие от слотов для памяти, два слота PCIe x16_1/2 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня). Кроме того, такая защита предохраняет слоты от электромагнитных помех.
Расположение PCIe слотов позволяет легко смонтировать СО любого уровня и класса.

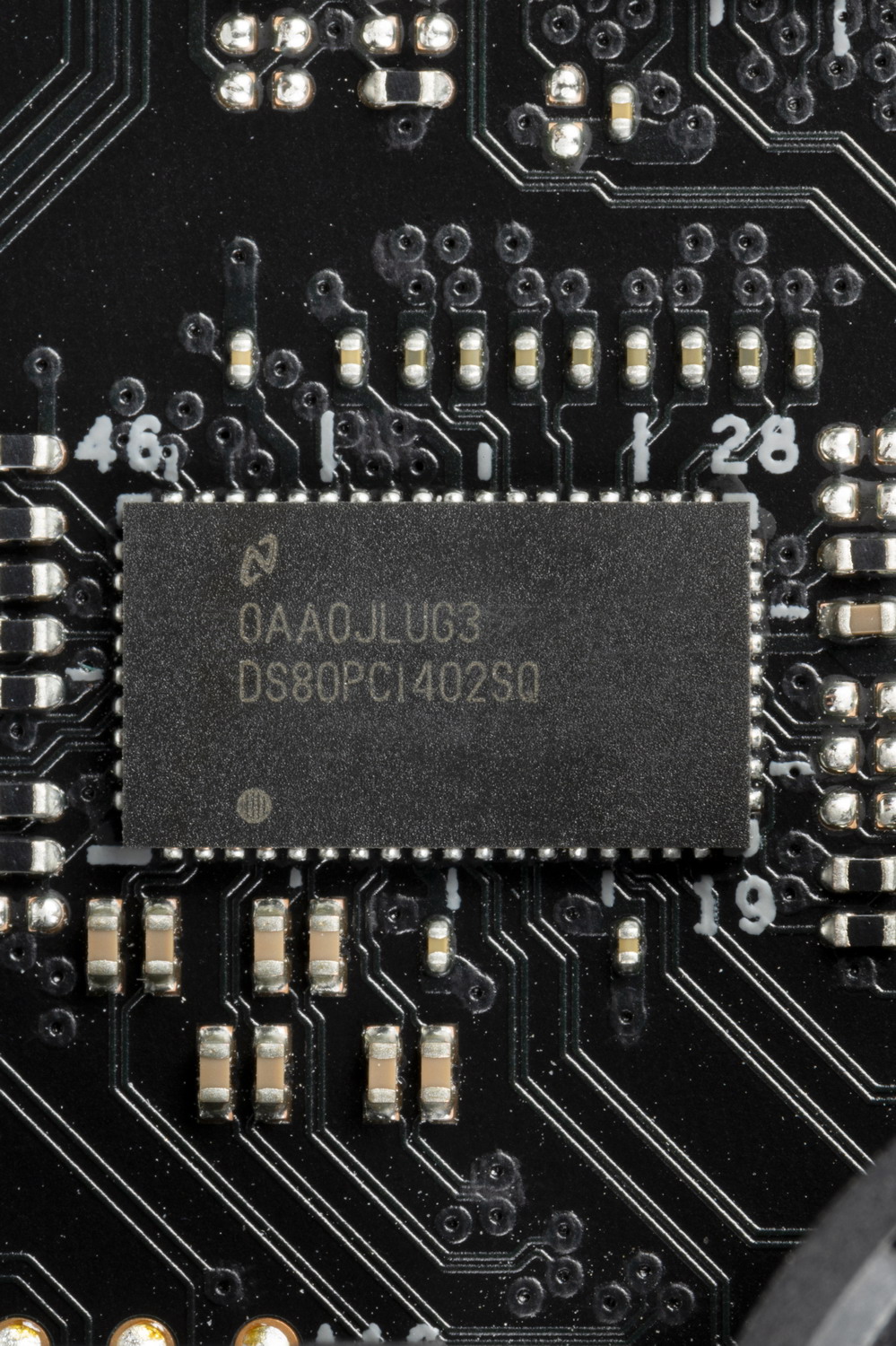

Разумеется, усилители (ре-драйверы) шины также имеются в ассортименте как от Texas Instruments, так и от Diodes Inc.
На очереди — накопители.

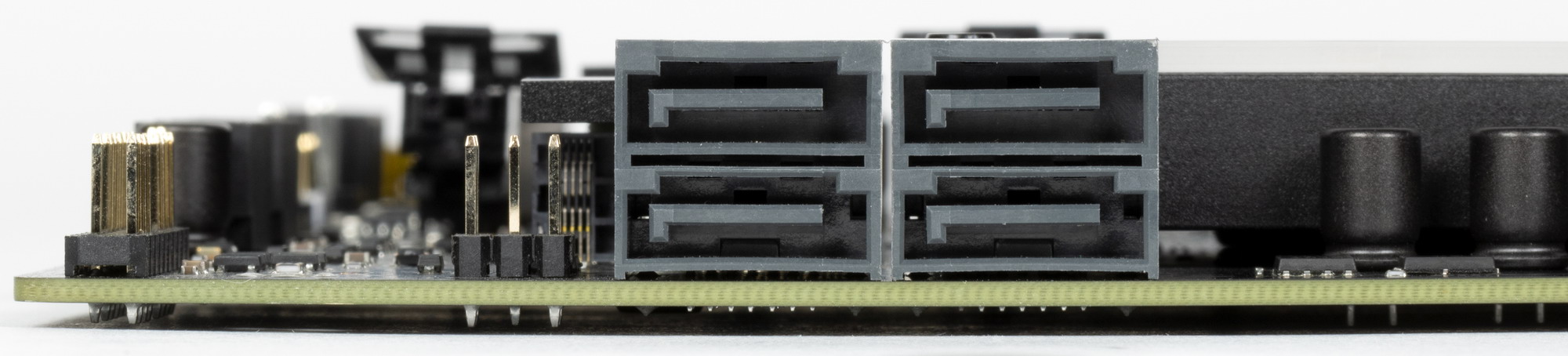

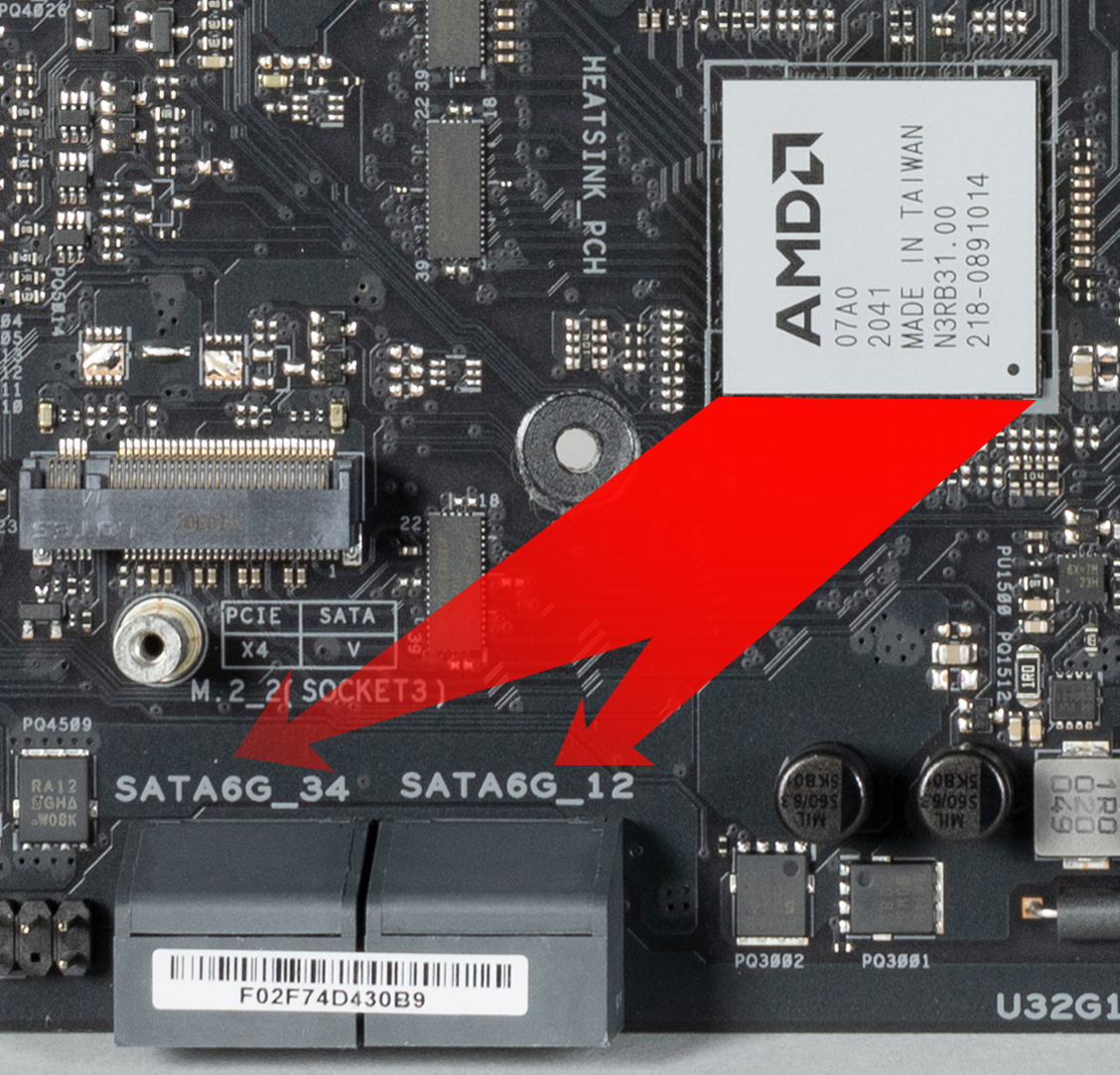

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. 4 порта SATA реализованы через чипсет B550 и поддерживают создание RAID.
Теперь про M.2. Материнская плата имеет 2 гнезда такого форм-фактора.
Оба слота M.2 поддерживают модули с любым интерфейсом (и размера до 22110 включительно). Второй M.2_2 получает данные от чипсета B550 и делит ресурсы с двумя слотами PCIe x1_1/1_2: если какие-либо из последних заняты, то слот M.2_2 работает в режиме PCIe x2, а если PCIe x1_1/1_2 свободны, то слот M.2_2 получает x4.
Первый M.2_1 реализован уже от процессорных линий.

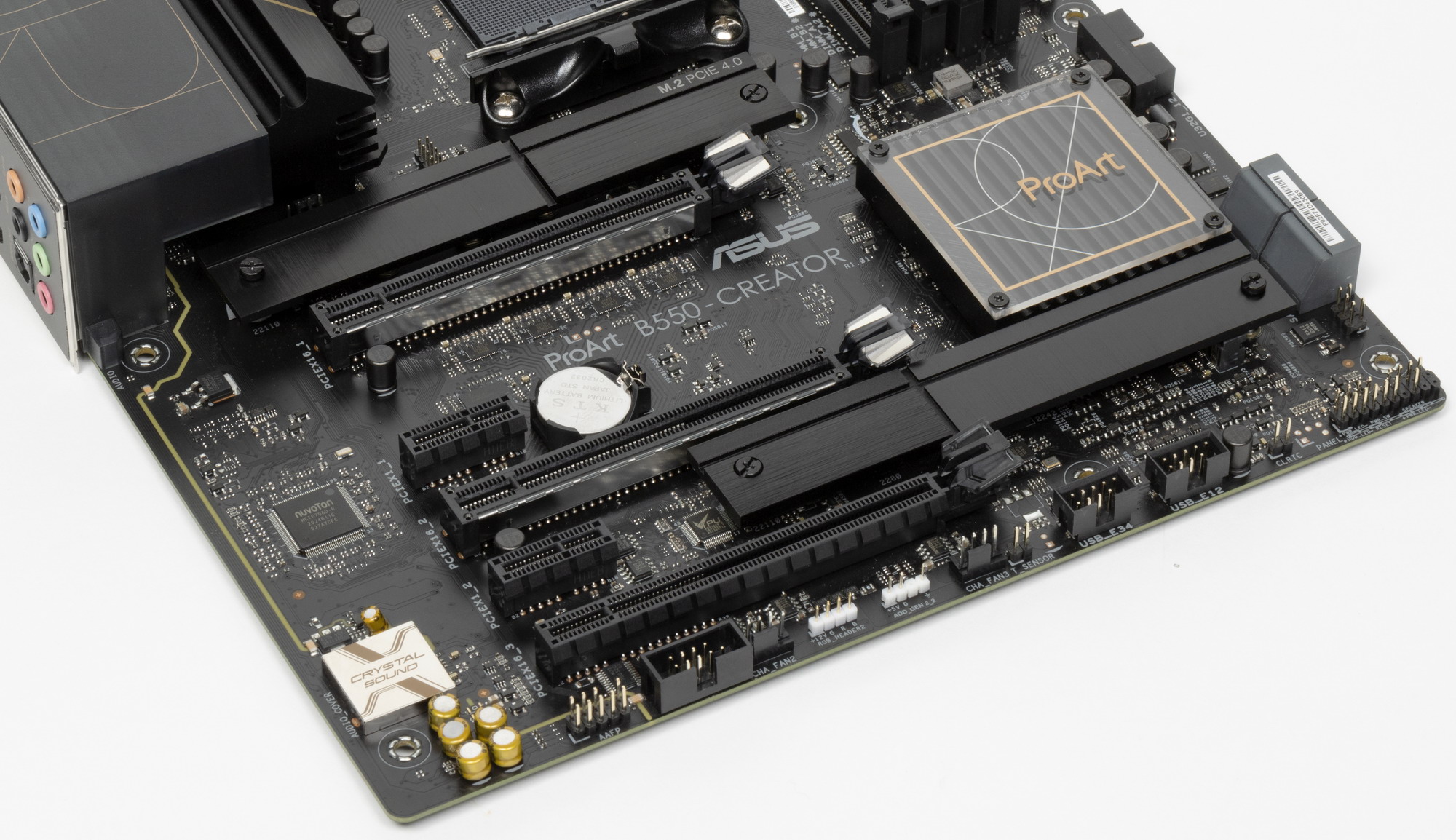

Оба M.2 слота на самой матплате имеют два раздельных радиатора, которые не связаны с какими-то иными устройствами охлаждения на данной плате.

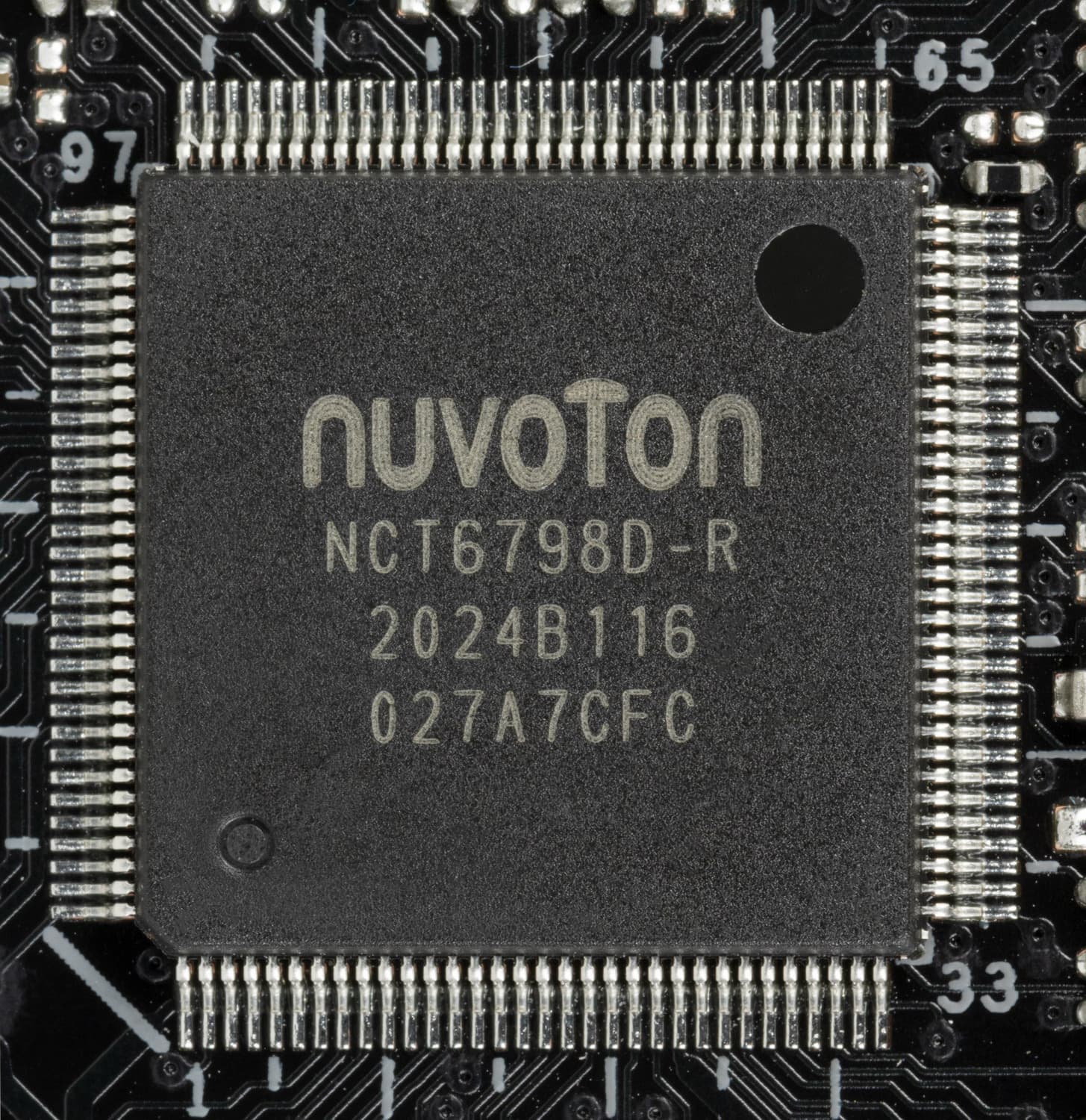

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

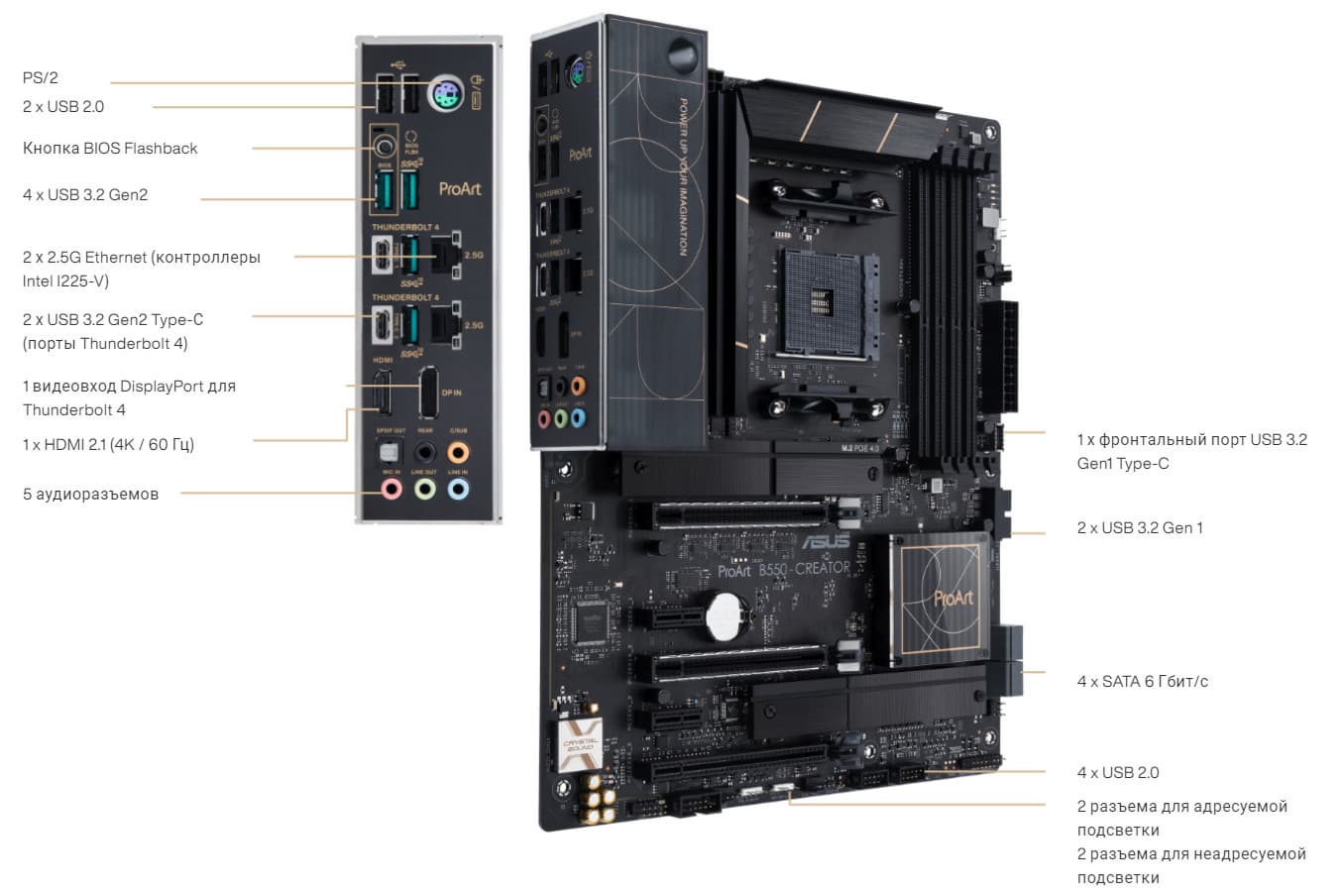

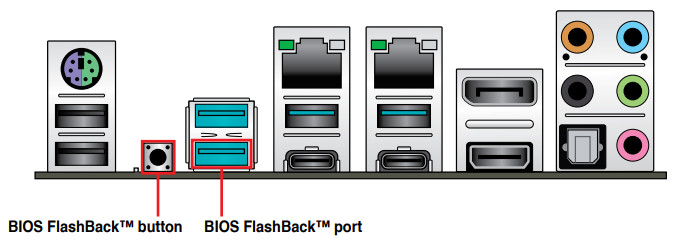

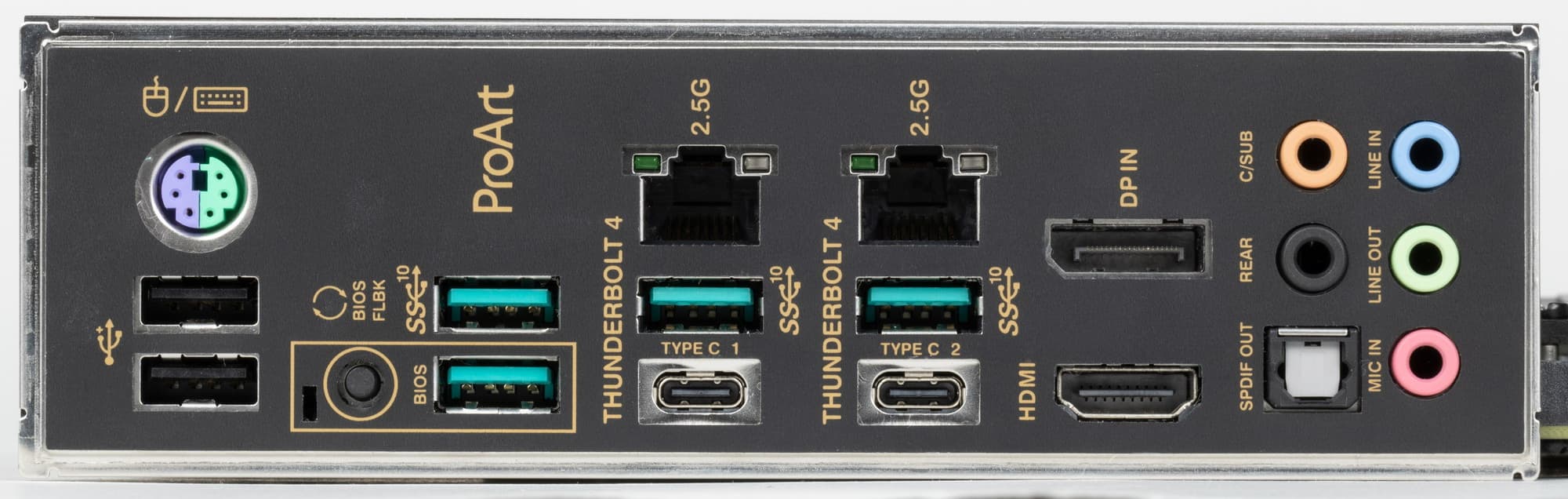

На очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет B550 способен реализовать максимально: 2 порта USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0. Процессор Ryzen 3/4/5 поколений способен реализовать до 4 портов USB 3.2 Gen2.
Также мы помним и про 14 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 14 линий).
И что мы имеем? Всего на материнской плате — 15 портов USB:
- 6 портов USB 3.2 Gen2: 4 из них реализованы через процессор и представлены на задней панели портами Type-A (голубого цвета); еще 2 реализованы через Intel Thunderbolt4 и представлены двумя портами Type-C на задней панели;

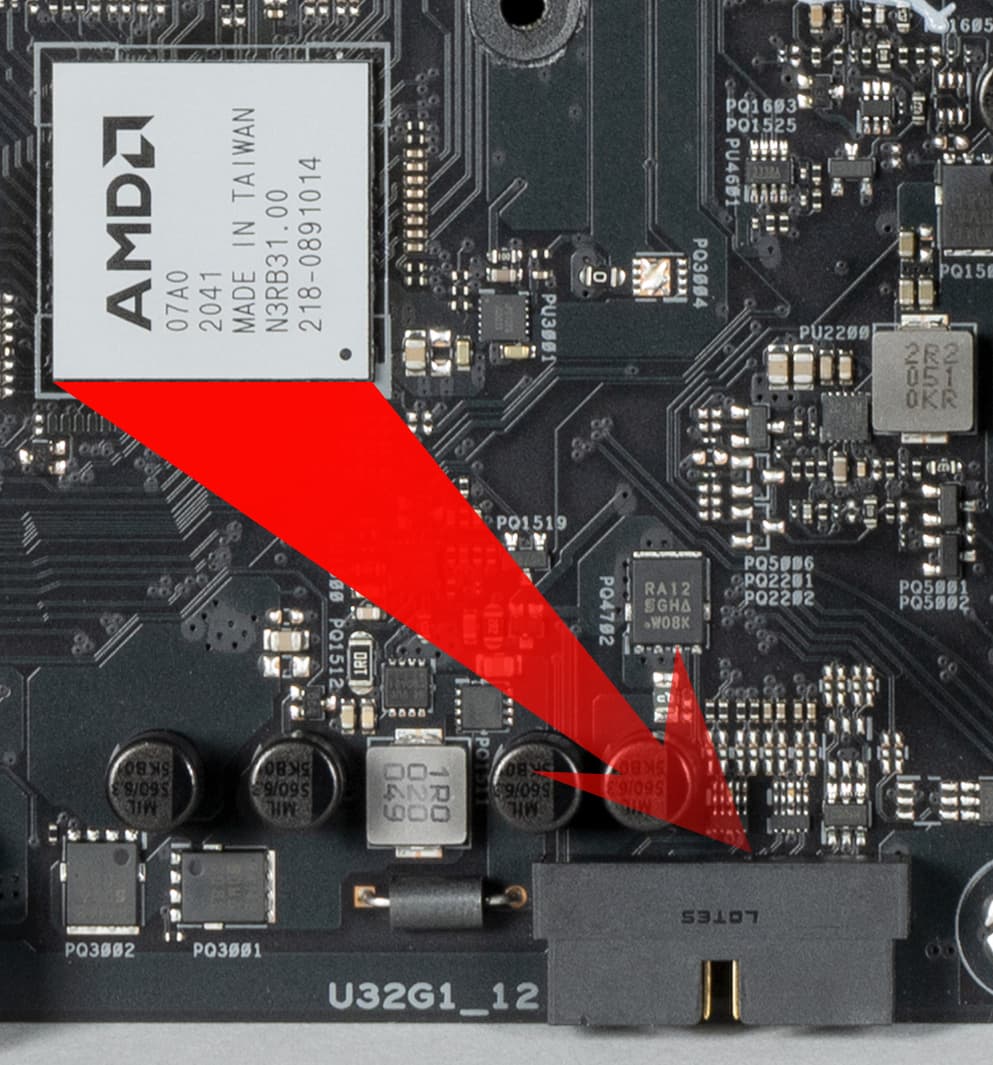

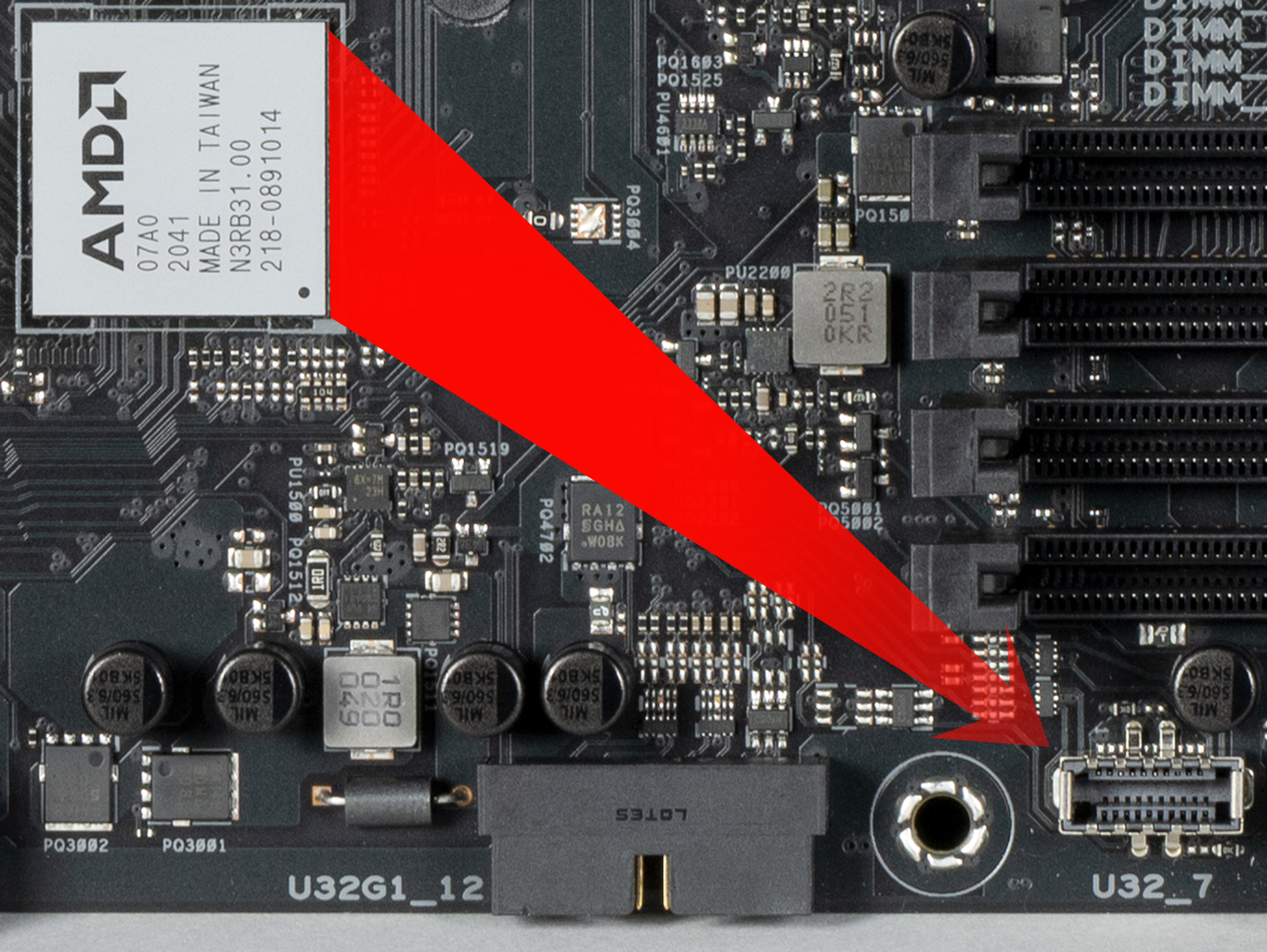

- 3 порта USB 3.2 Gen1: все реализованы через B550 и представлены: 2 порта – внутренним разъемом на материнской плате на 2 порта;
еще один – внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);

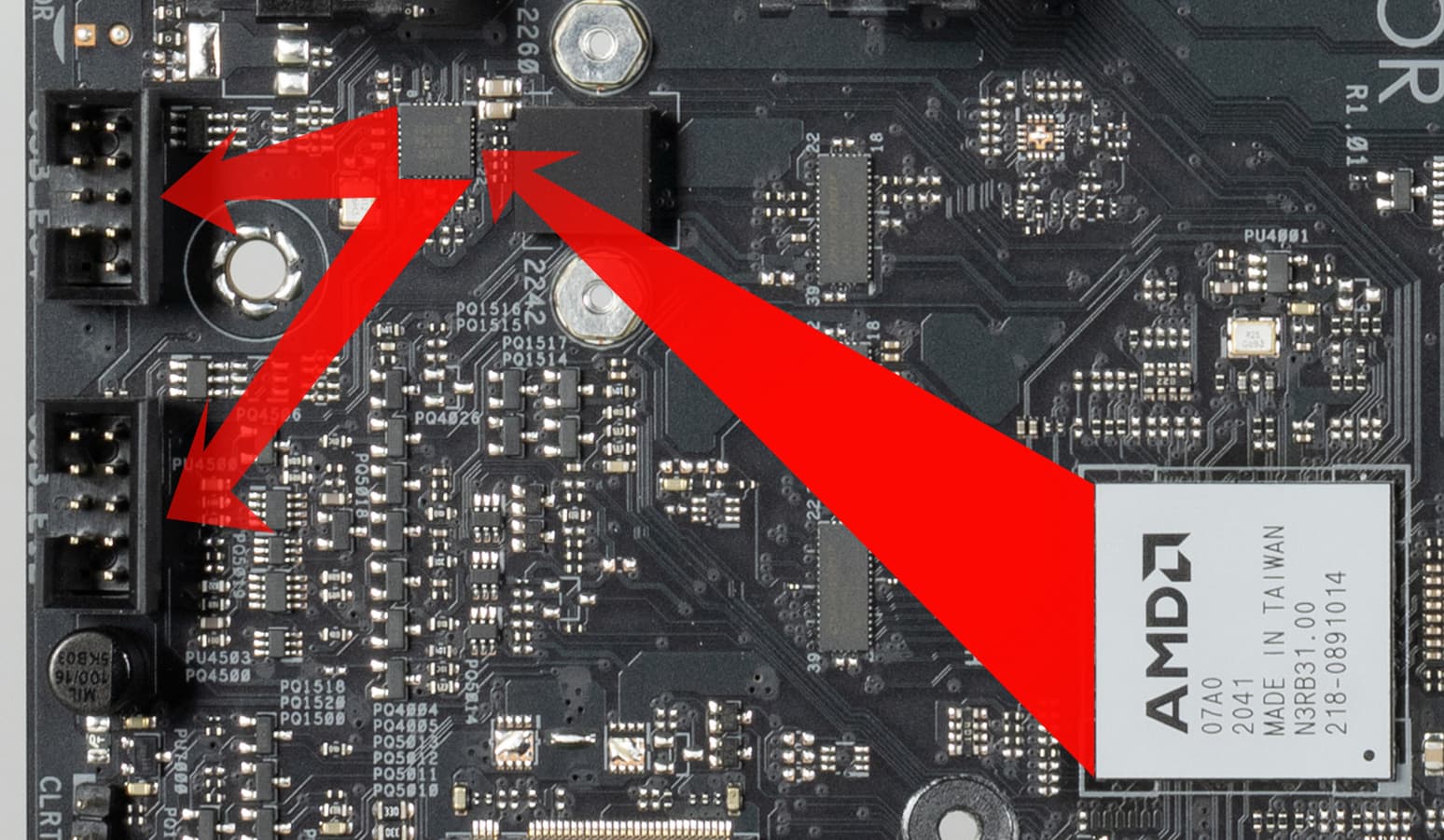

- 6 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL852G
(на него потрачен 1 порт USB 2.0 от B550) и представлены двумя внутренними разъемами
(каждый на 2 порта); еще 2 реализованы через B550 и представлены портами Type-A на задней панели (черные).

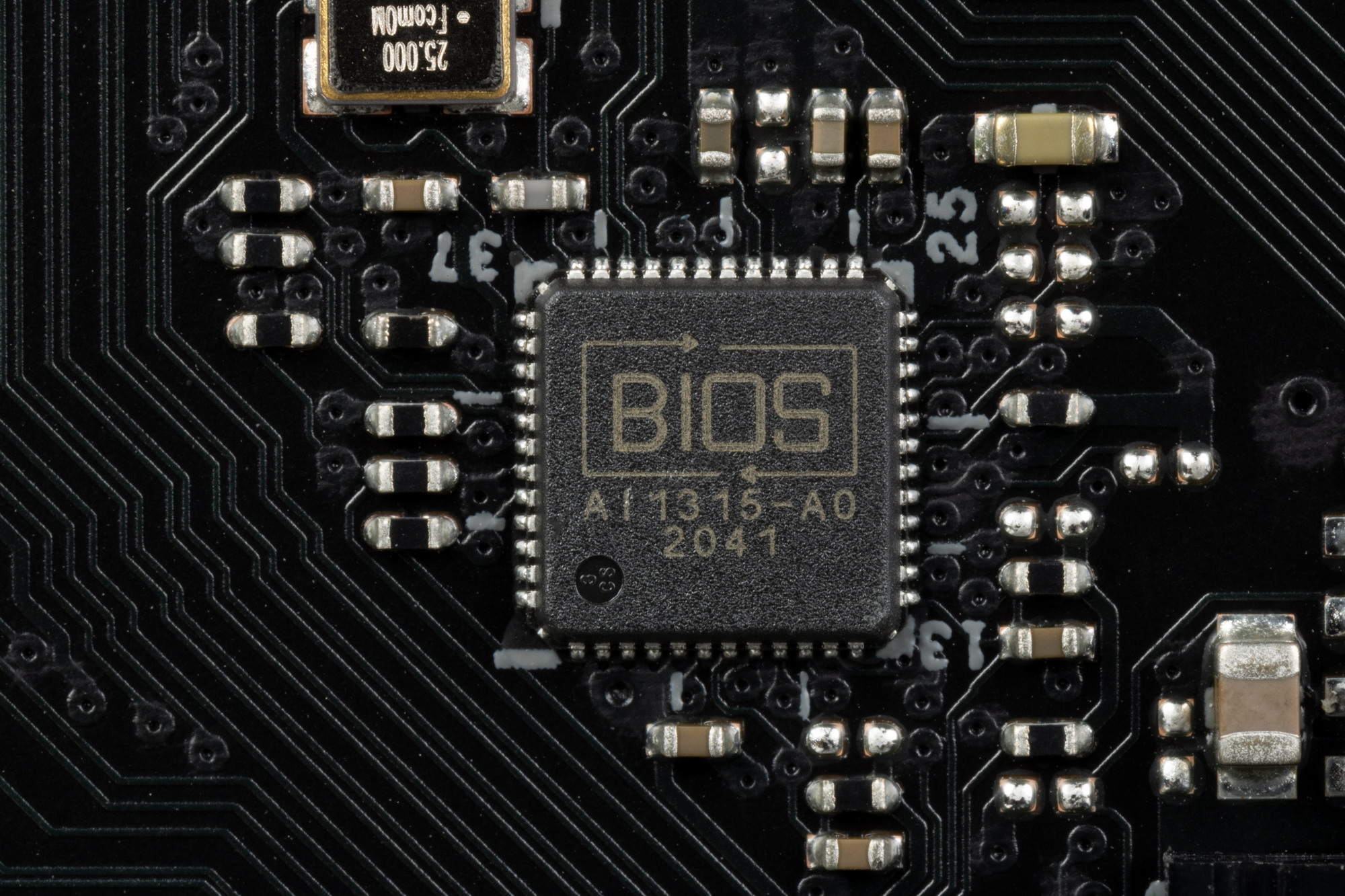

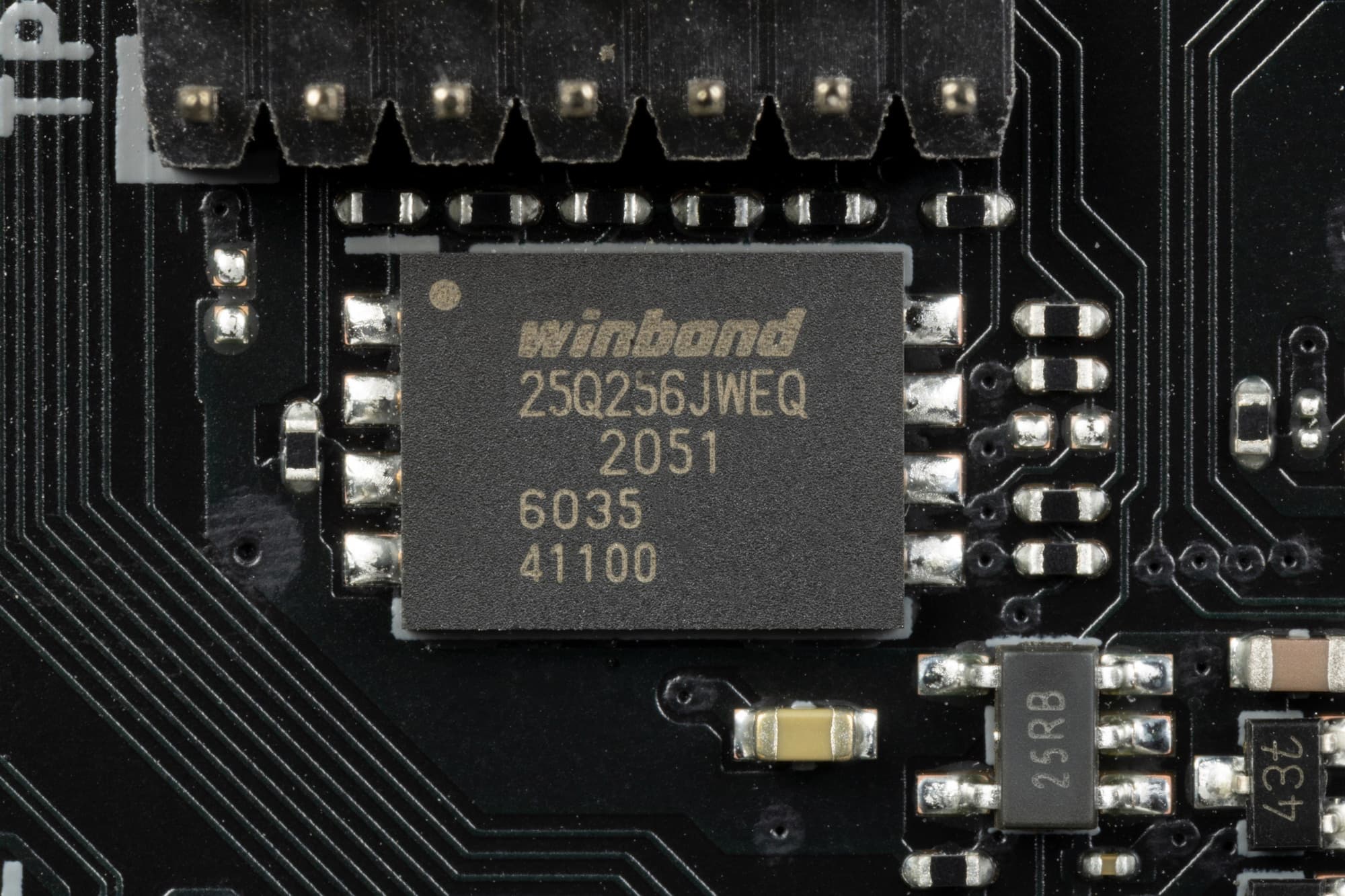

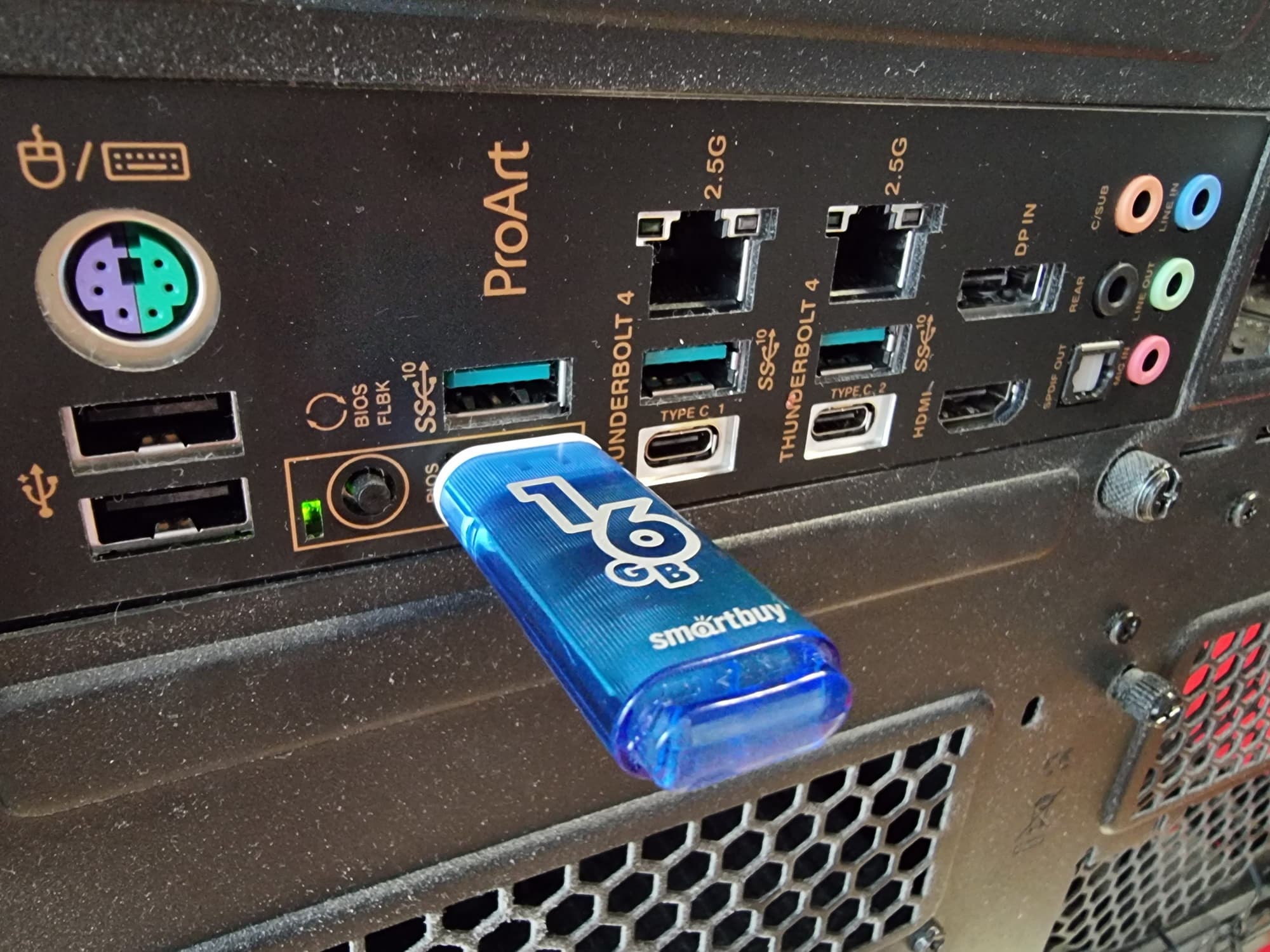

Итак, через чипсет B550 реализовано 3 USB 3.2 Gen1 + 2 USB 2.0 = 5 выделенных портов. Плюс: контроллер Genesys Logic GL852S имеет связь с B550 через линию USB 2.0, а также технология BIOS Flashback задействует 2 порта USB 2.0, и один USB 2.0 использует контроллер Aura.
Таким образом B550 кроме вышеуказанных портов USB 3.1 еще реализовал 6 портов USB 2.0.
Плюс 14 линий PCIe, выделенные на поддержку иной периферии (включая те же самые контроллеры USB). Итого, у B550 в данном случае реализованы почти все его возможные порты.

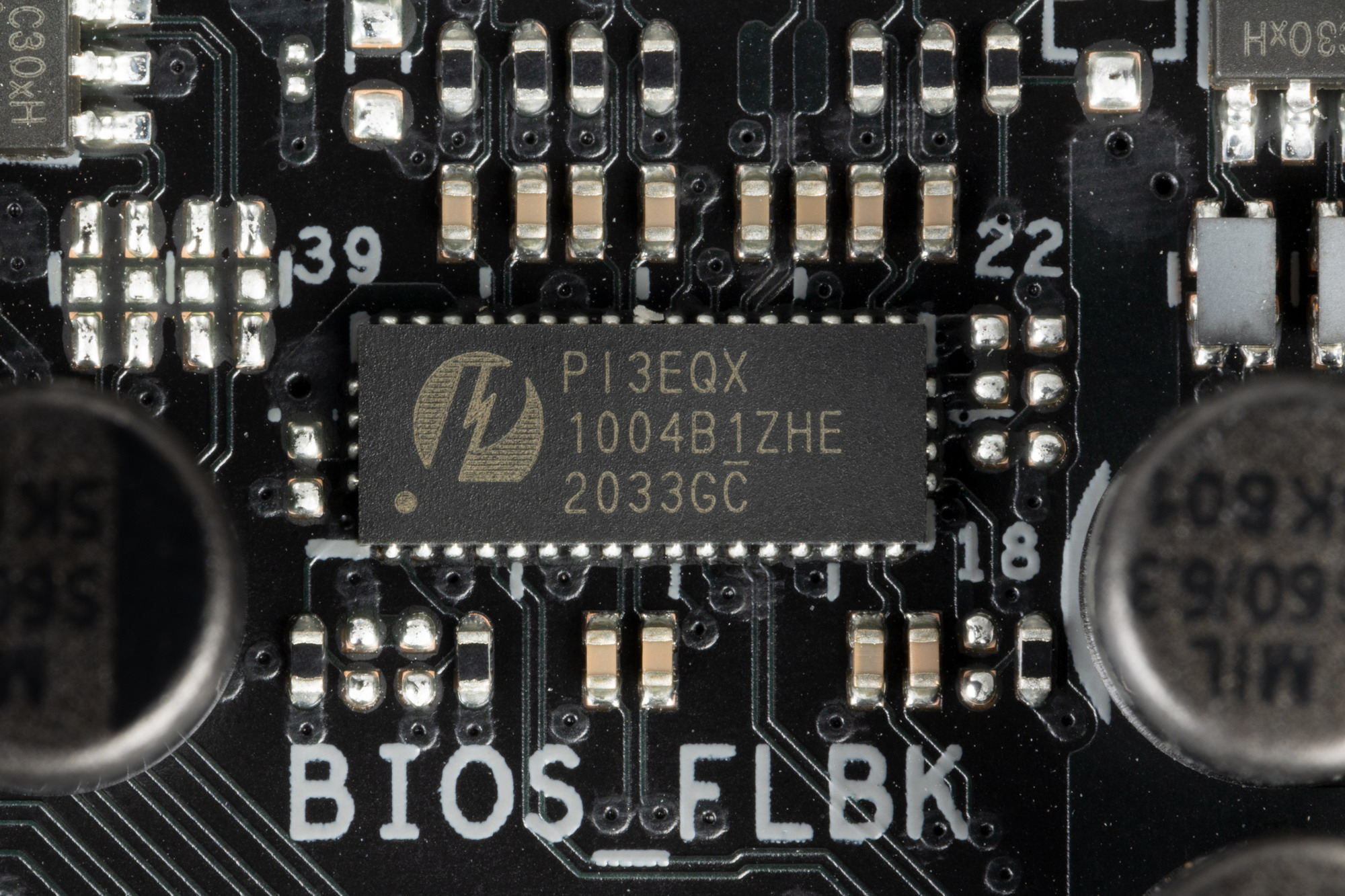

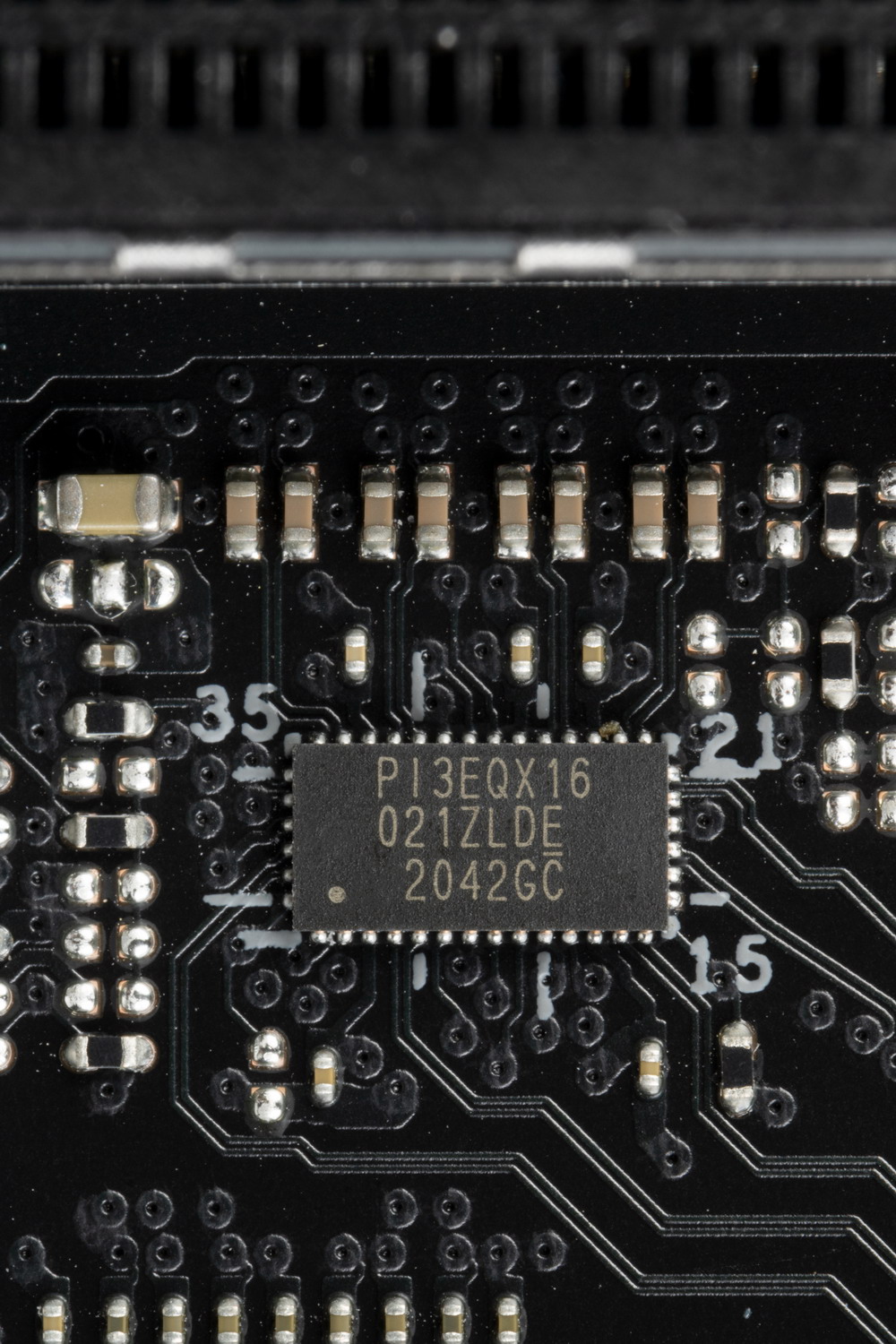

Все быстрые USB порты Type-A/Type-C имеют свои усилители сигнала PI3EQX от Diodes Inc.

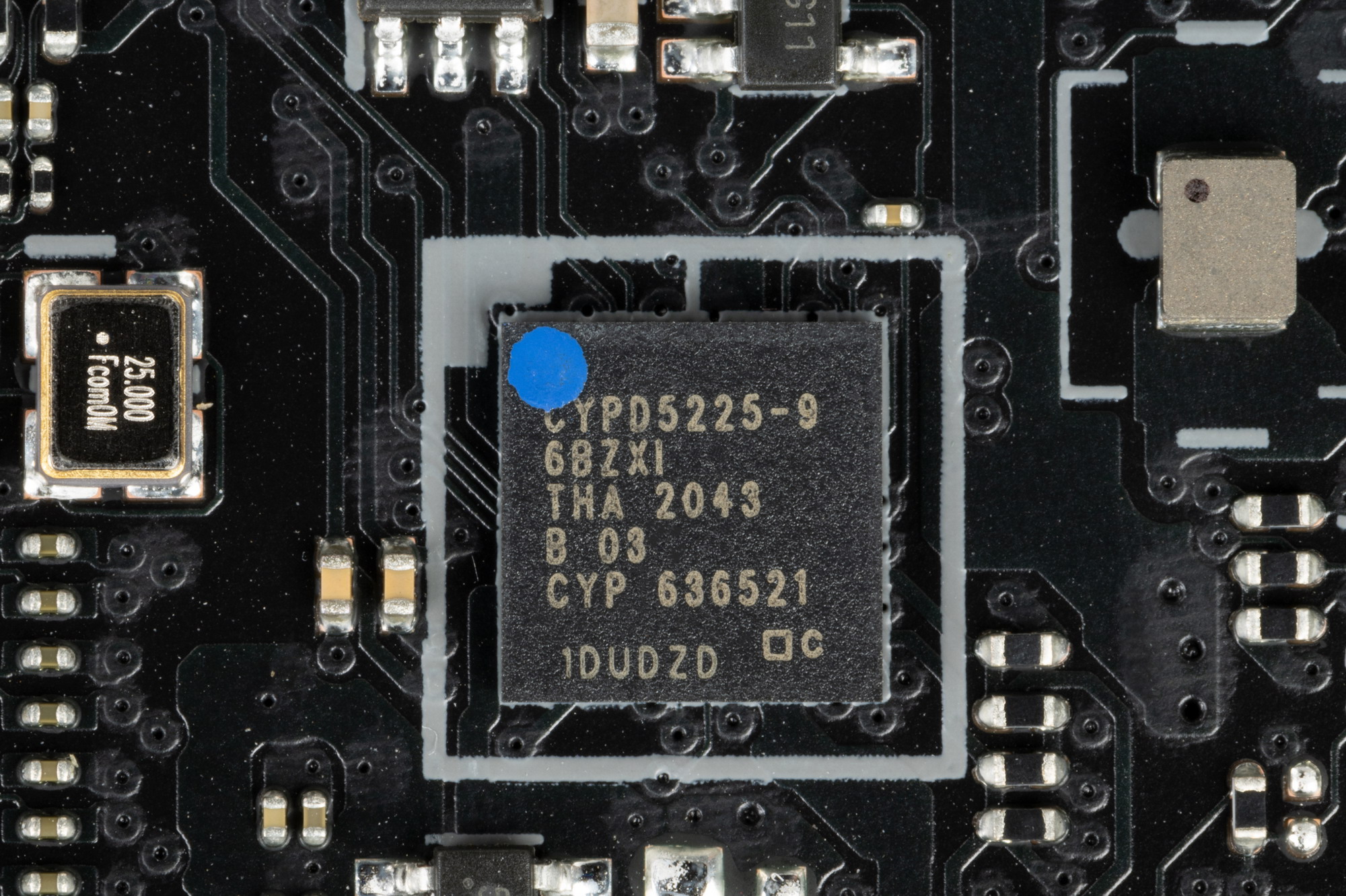

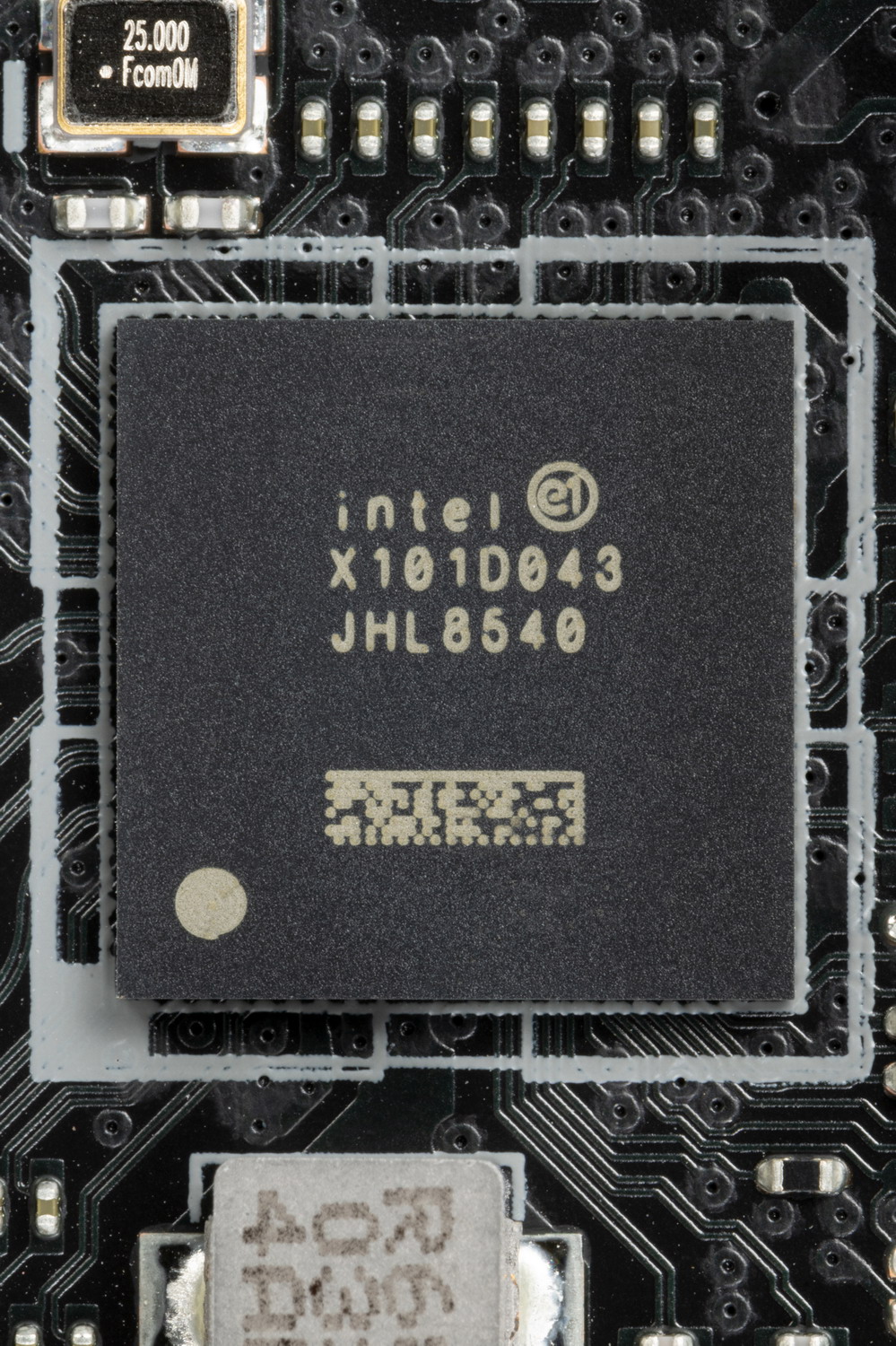

Конечно же нельзя пройти мимо такого мощного инструмента, как Intel Thunderbolt 4. Плата комплектуется соответствующим контроллером на основе Intel JHL8540, который распаян на материнской плате.
И имеет 2 гнезда Type-C для вывода как через протокол TB, так и для использования в качестве USB 3.2 Gen2/1, для чего имеется специальный контроллер от Infineon (ex Cypress) для преобразования сигнала.

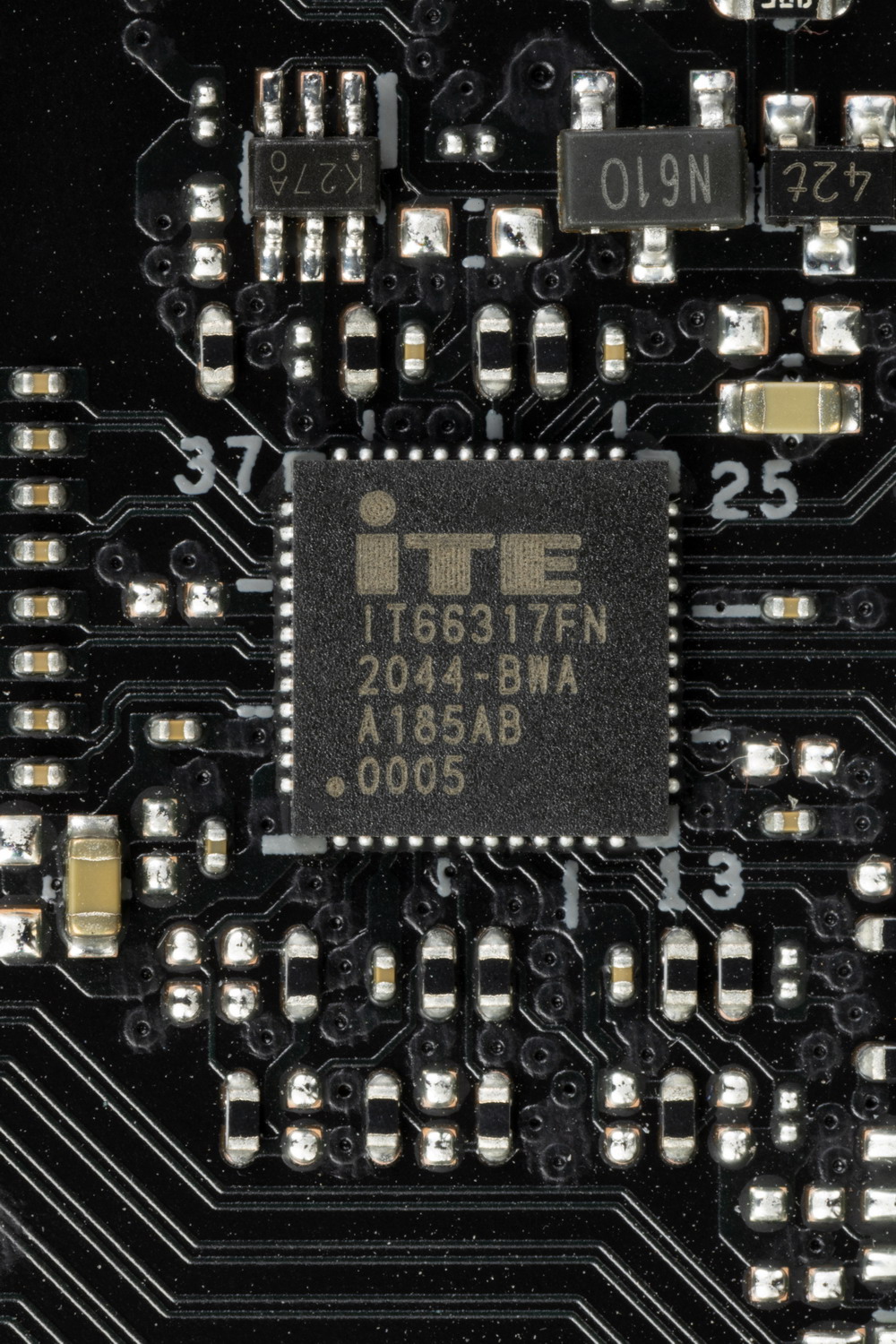

Для обеспечения вывода графики сверхвысокого разрешения на задней панели матплаты имеется гнездо DisplayPort, работающее на прием сигнала от дискретной видеокарты.

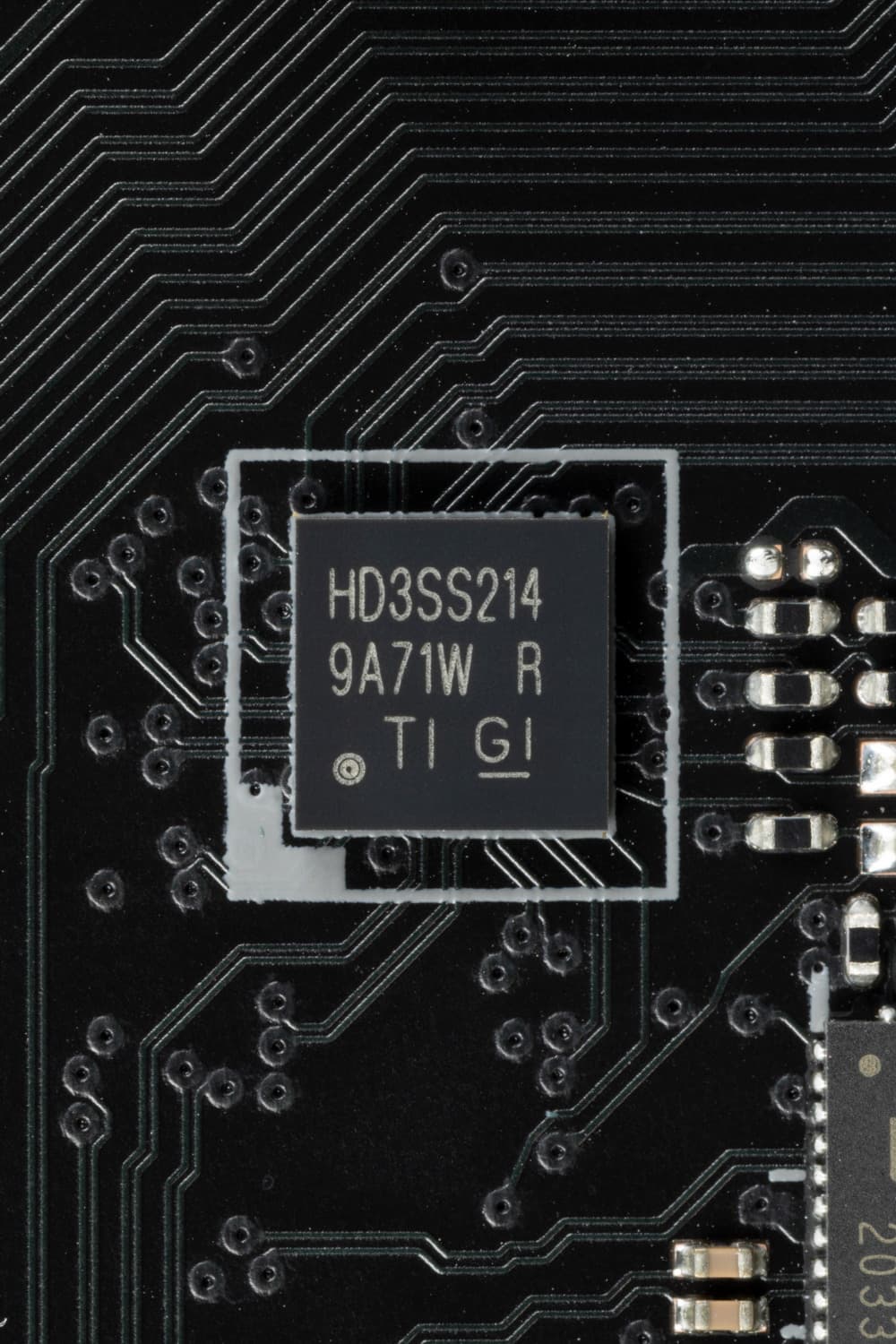

Сигнал, полученный от дискретной карты, может дублироваться на два выхода Type-C с помощью даблера DP от TI.
Теперь о сетевых делах.

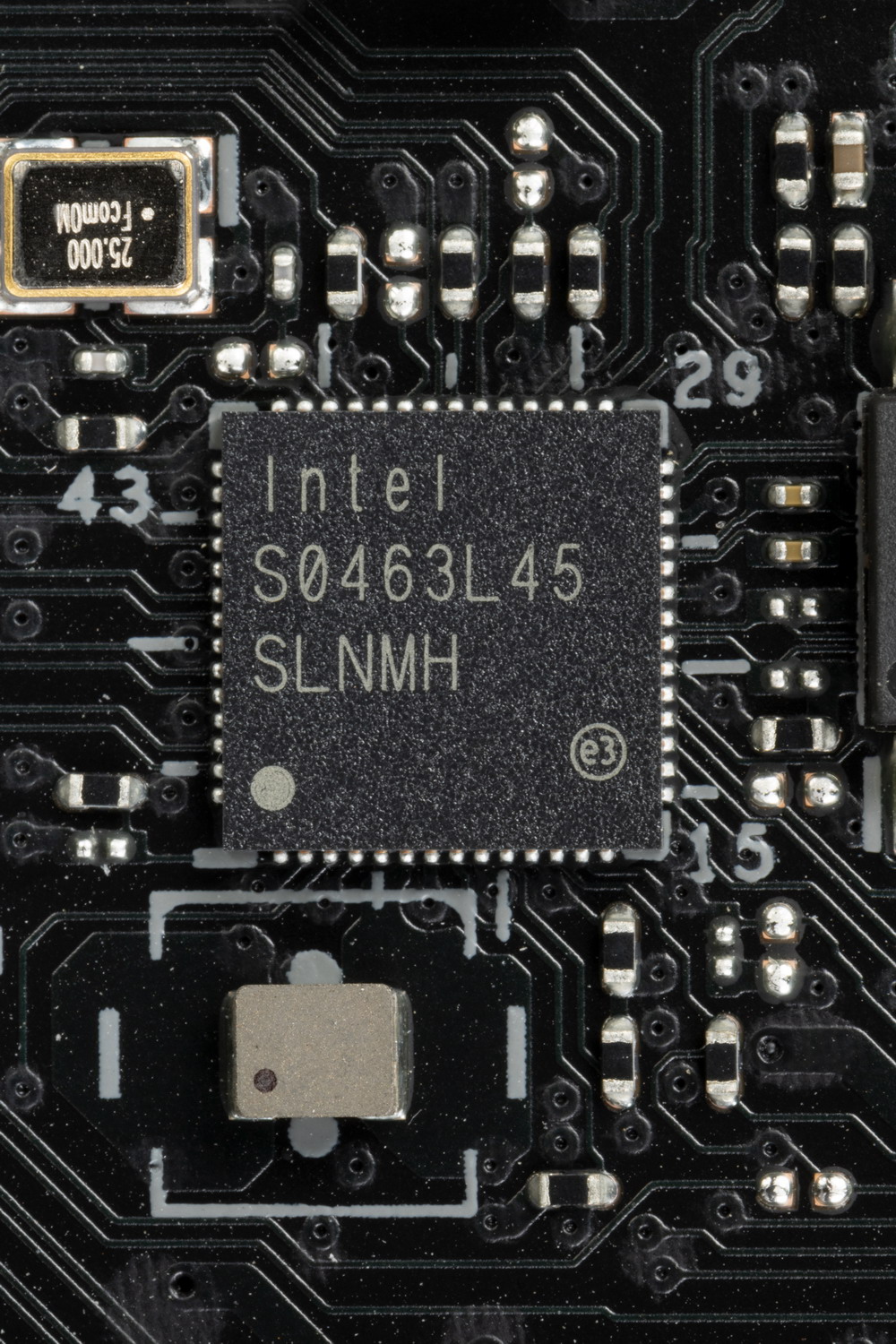

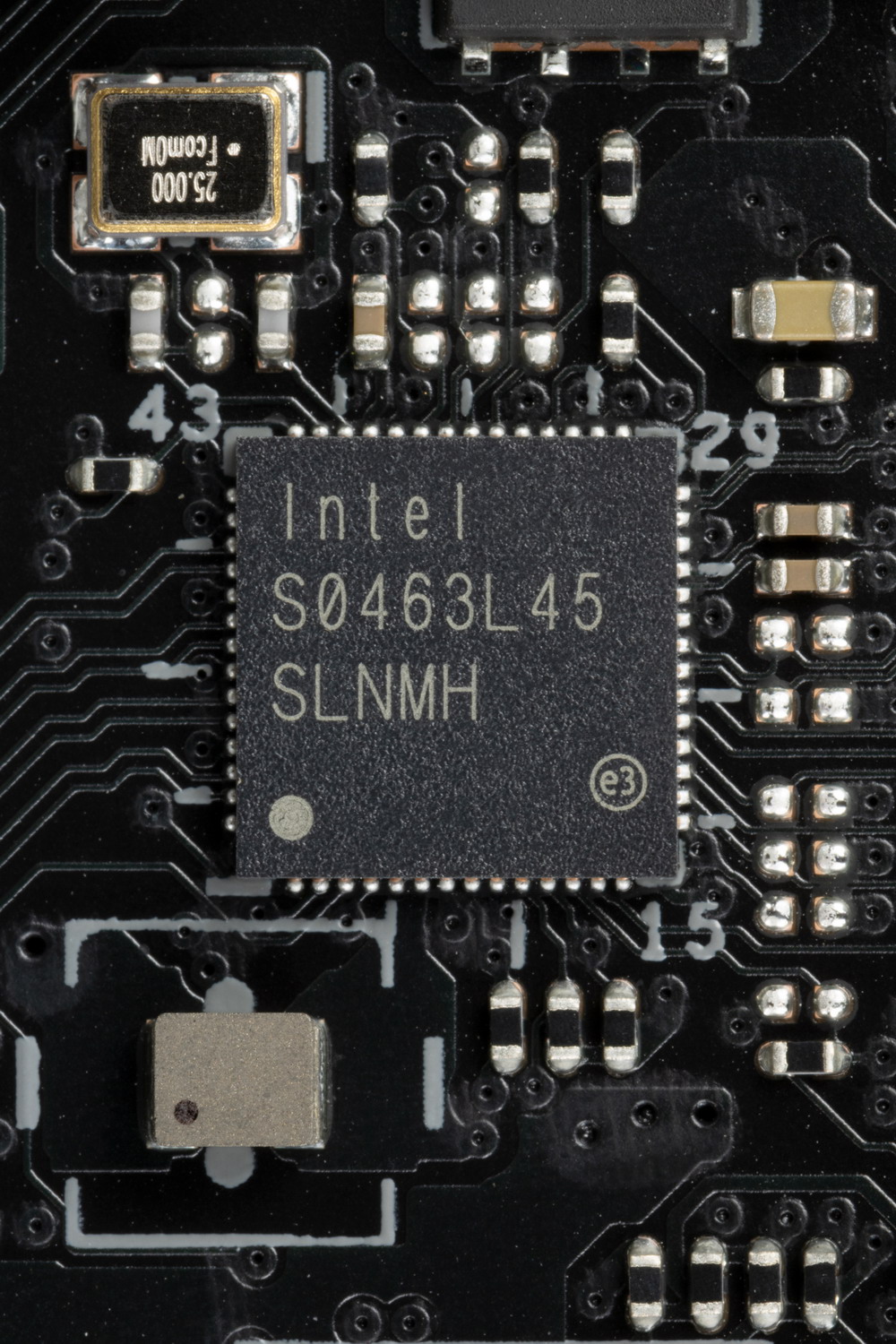

Материнская плата оснащена средствами связи неплохо, но только лишь проводной связью. Имеются два скоростных Ethernet-контроллеров Intel I225-V, способных работать по стандарту 2,5 Гбит/с.

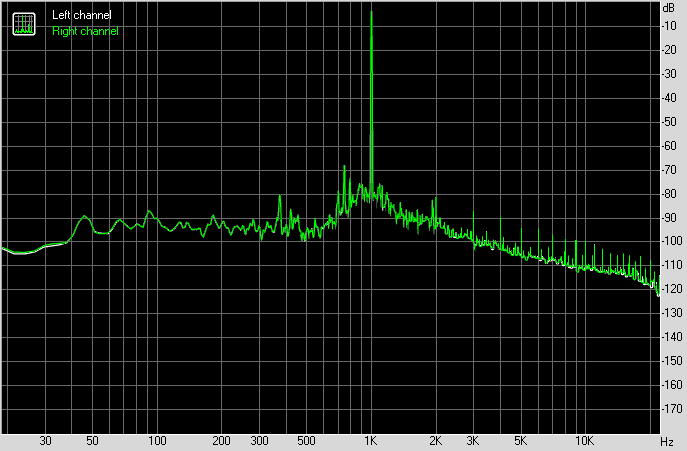

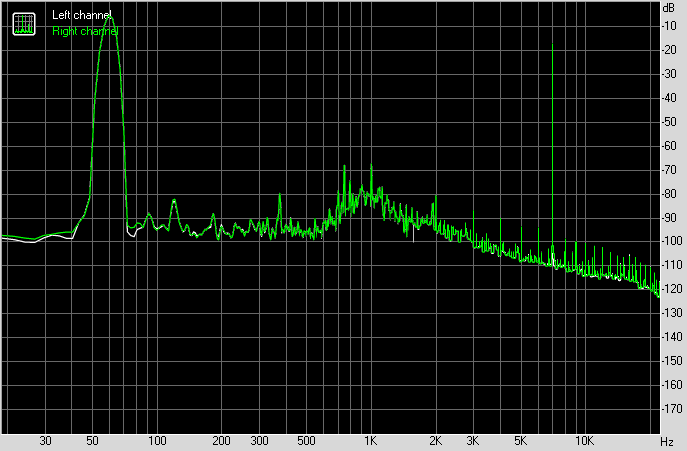

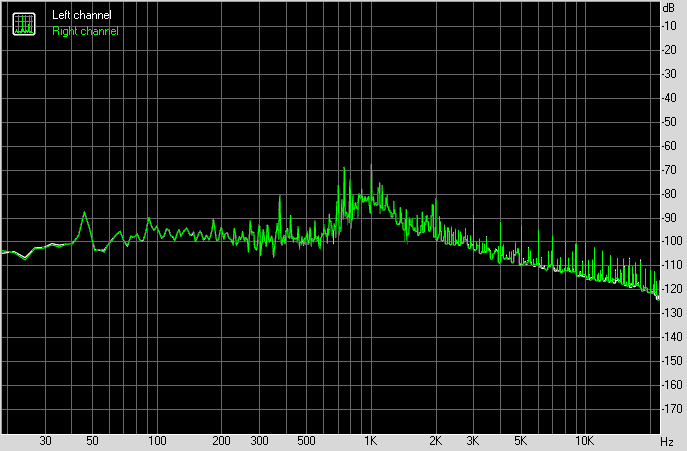

Аудиоподсистема

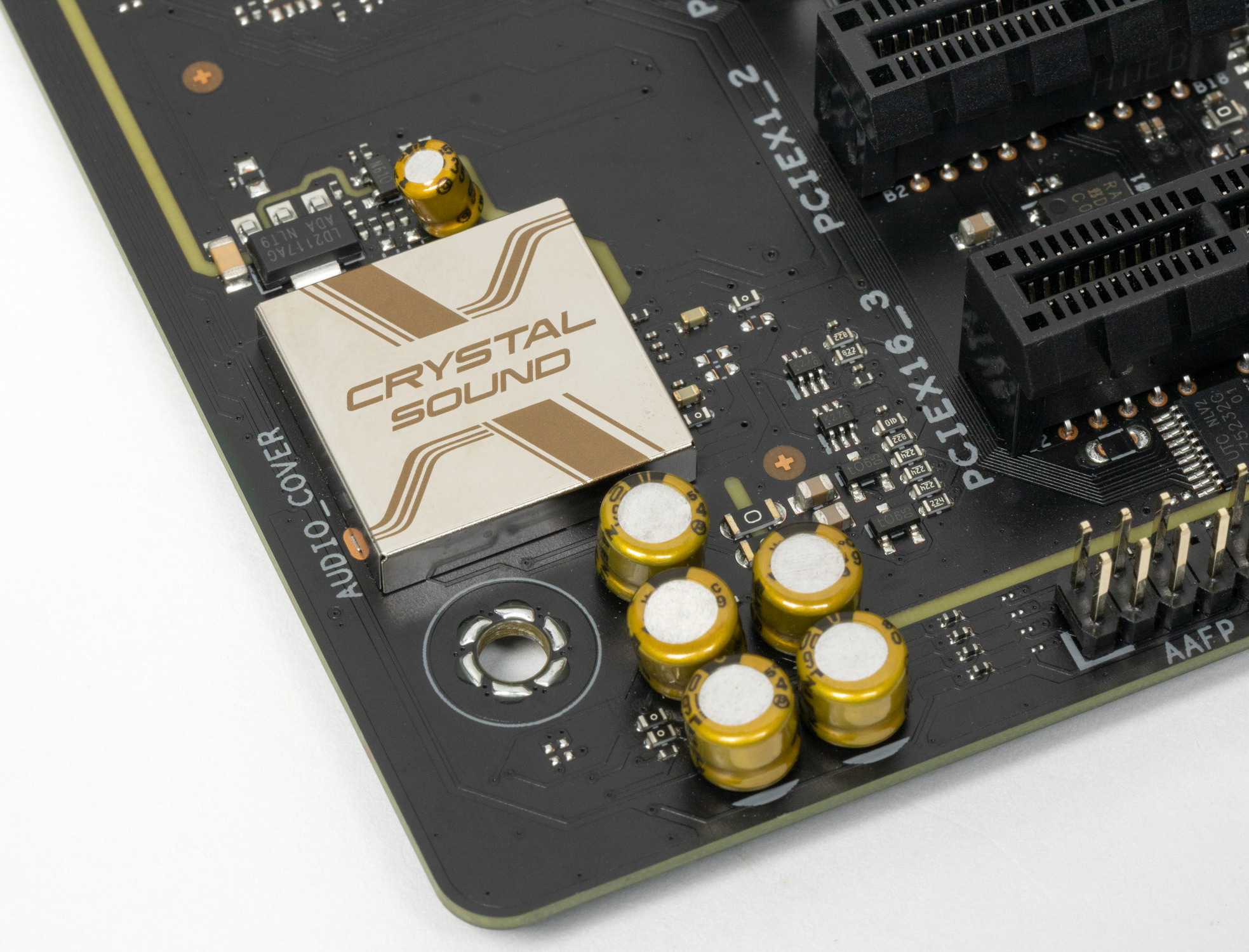

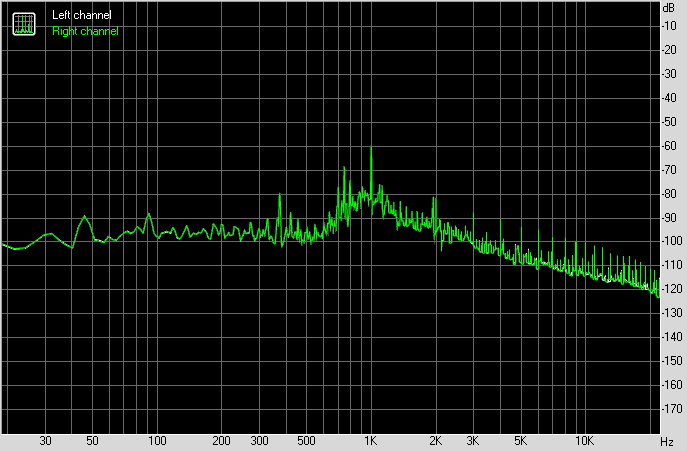

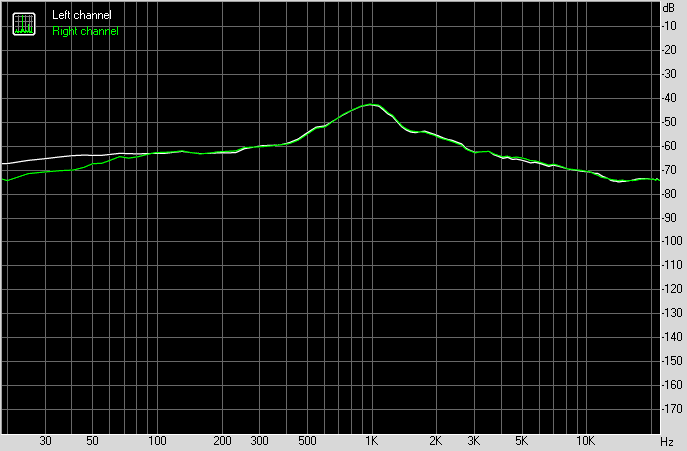

В данном случае звуком заведует аудиокодек Realtek ALC1220 (Asus часто кодеки во что-то перемаркировывает, в данном случае в Crystal Sound). Он обеспечивает вывод звука по схемам до 7.1.
Аудиотракт не содержит ни операционных усилителей, ни ЦАП, но при этом применяются «аудиофильские» конденсаторы Nichicon Fine Gold.
Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Разумеется, левый и правый каналы разведены по разным слоям печатной платы. Все аудиоразъемы на задней панели имеют привычную нам цветовую окраску.
В целом очевидно, что в целом это стандартная аудиоподсистема, способная удовлетворить минимальные запросы большинства пользователей, не ожидающих от звука на материнской плате чудес.
Питание, охлаждение

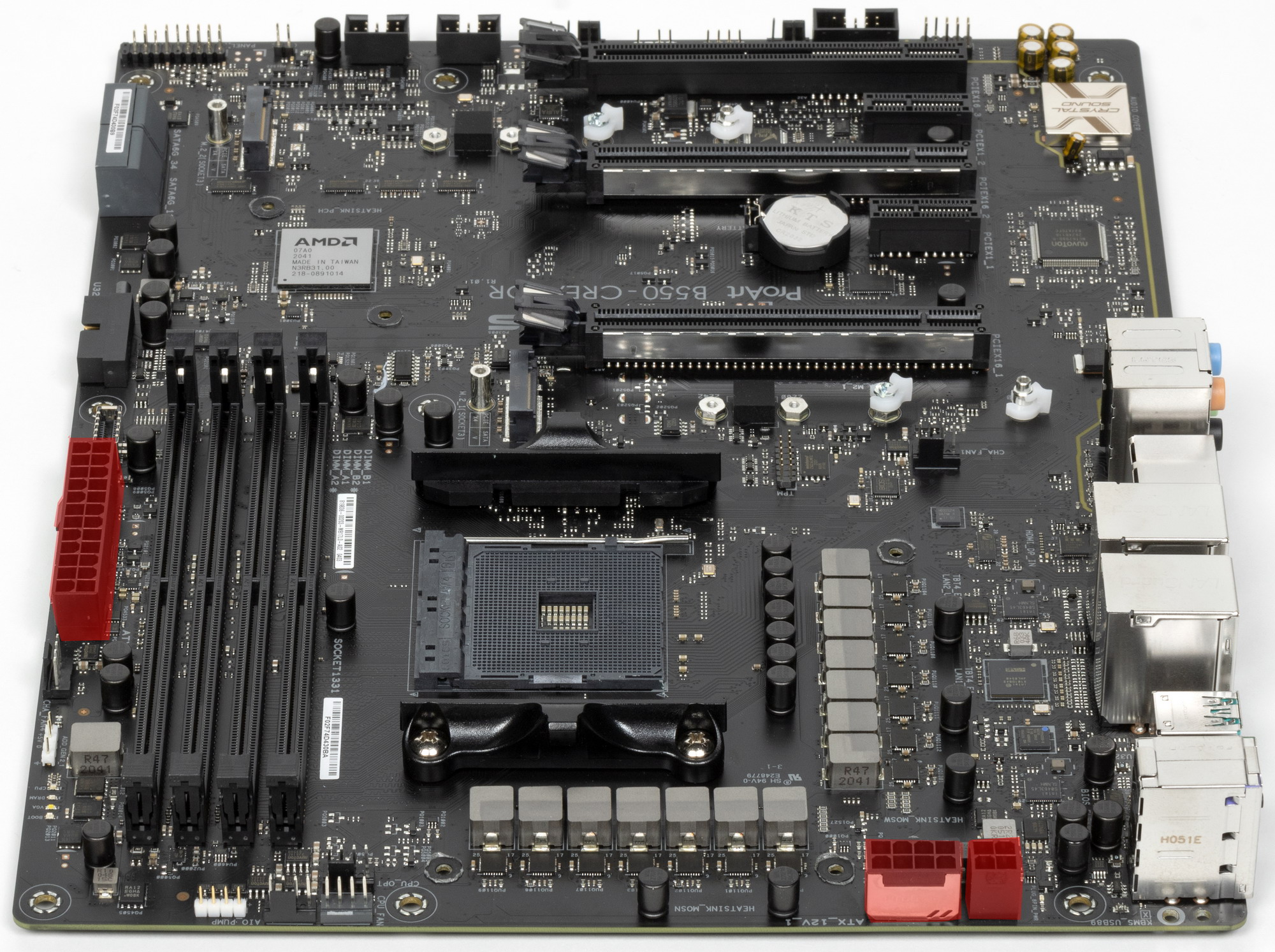

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще два EPS12V (4-х и 8-ми контактные).

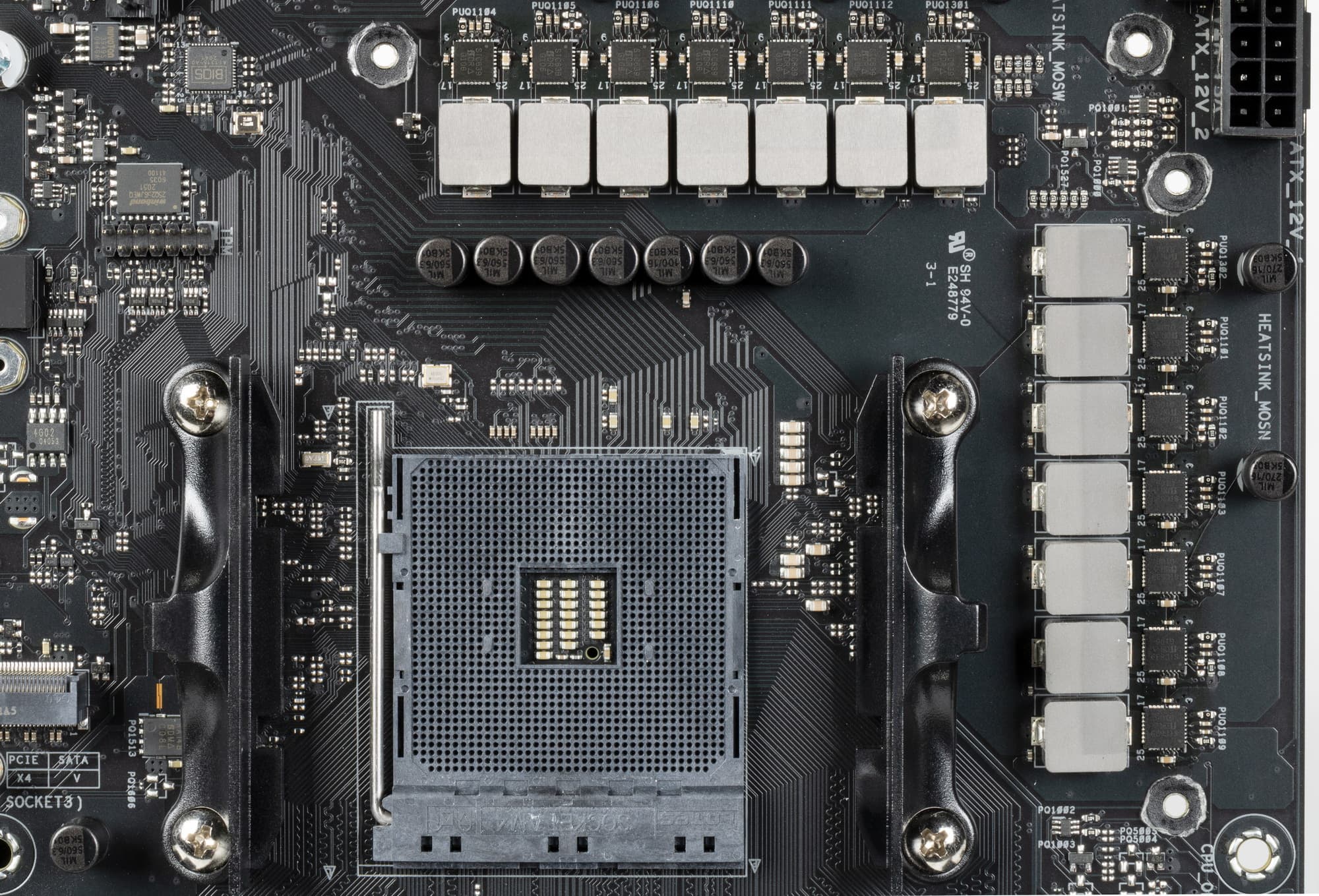

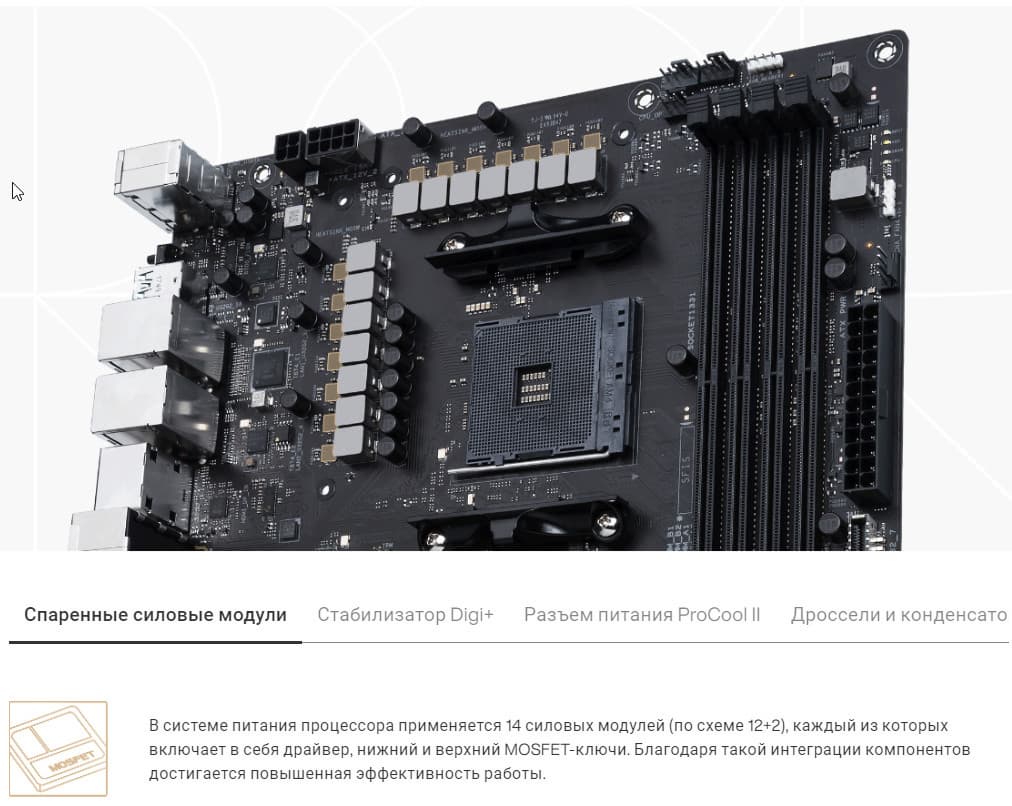

Система питания весьма продвинутая для среднебюджетного уровня матплаты, мы видим 14 фаз.

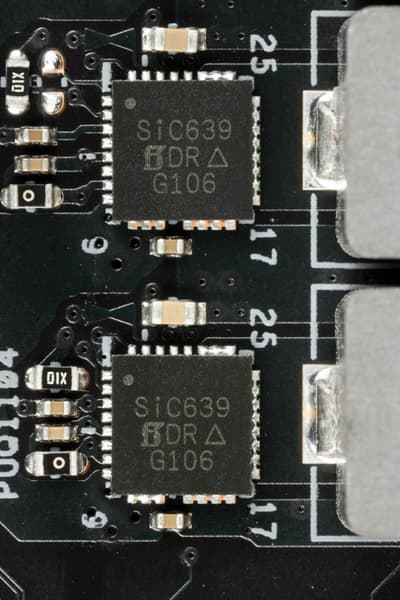

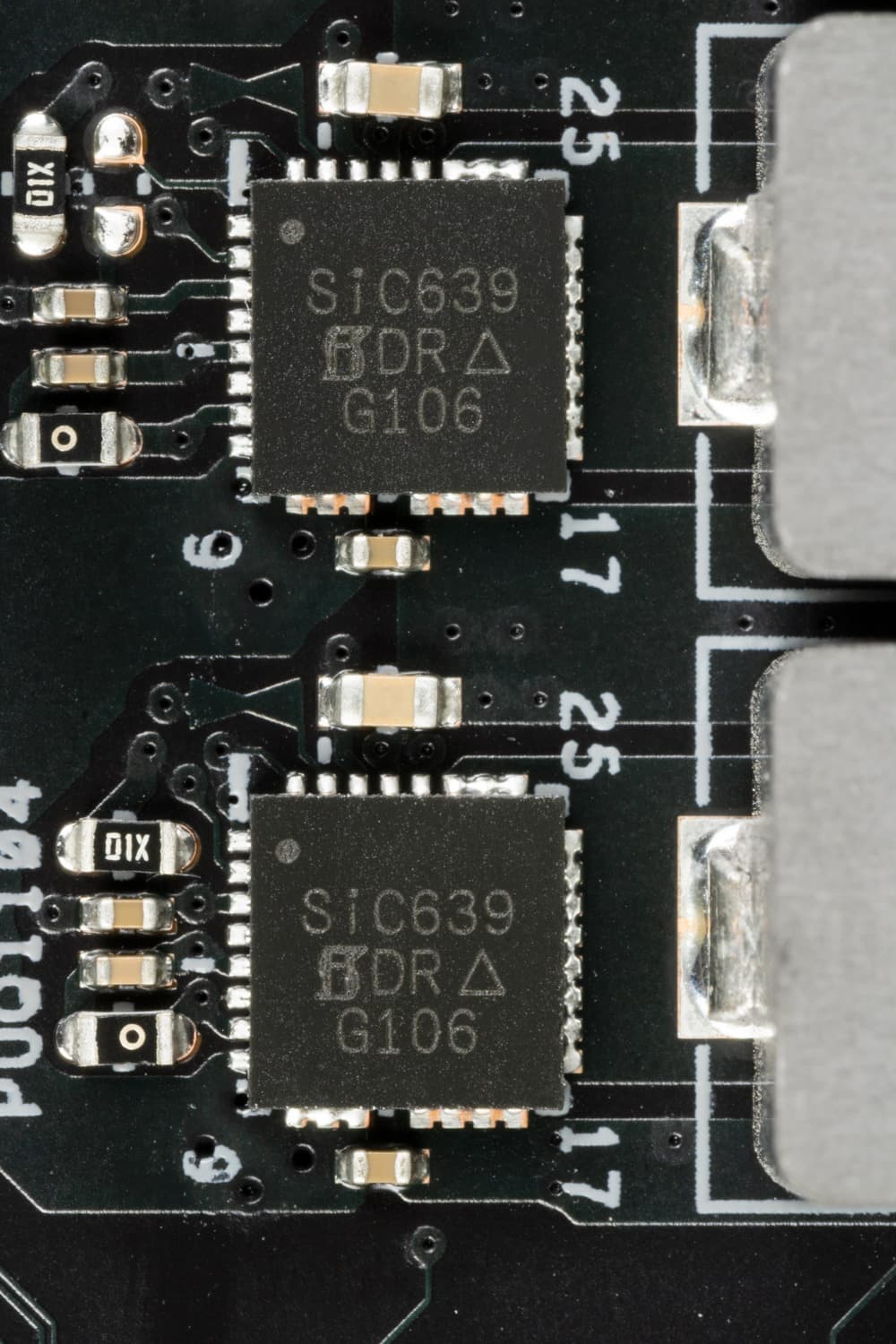

Каждый канал фазы имеет суперферритовую катушку и MOSFET SiC639 от Vishay (до 50А).

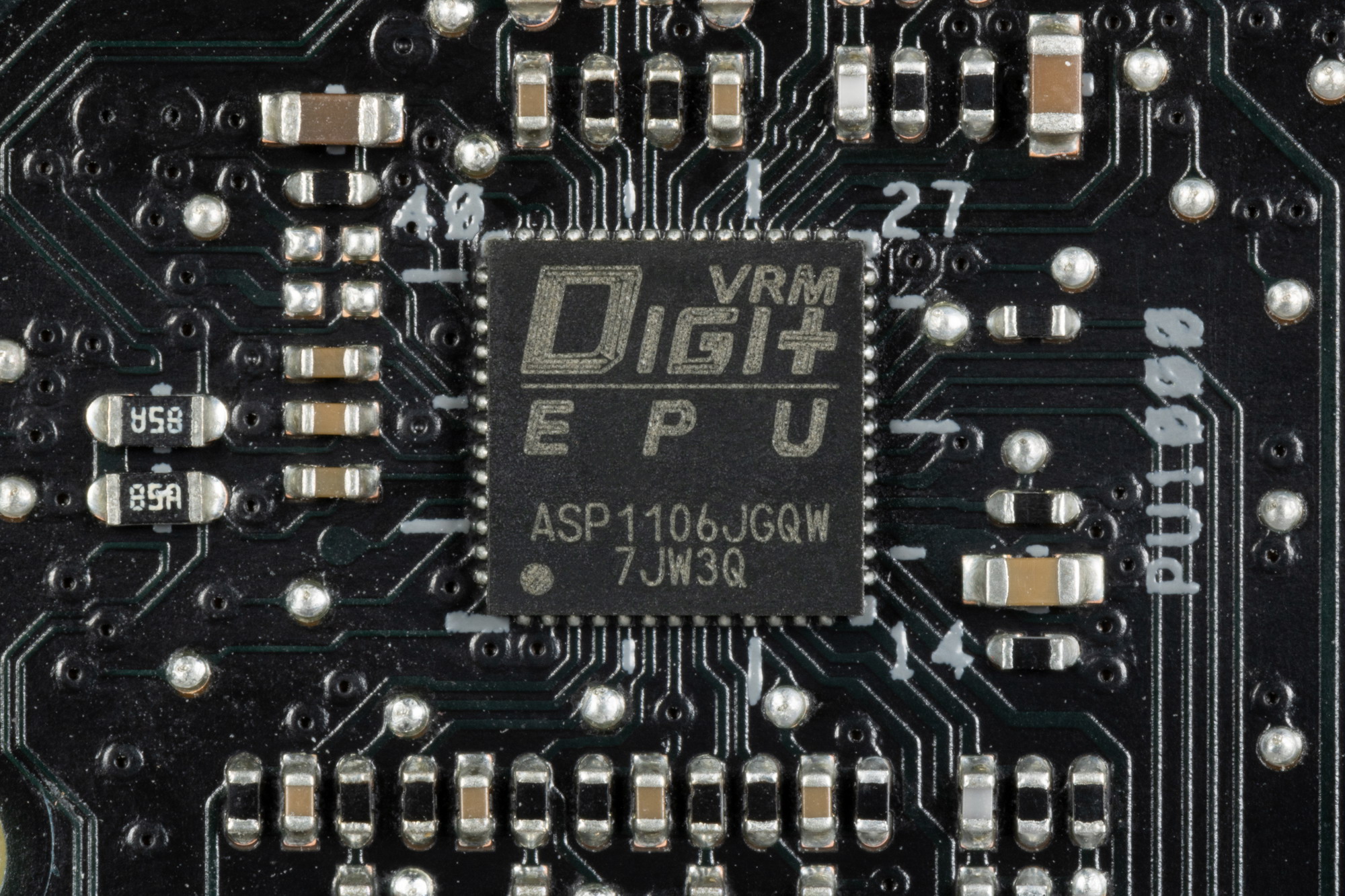

Традиционно для плат Asus используются цифровые контроллеры серии Digi+. В данном случае это ASP 1106 (он же Richtek RT8877C), рассчитанный максимум на 6 фаз.

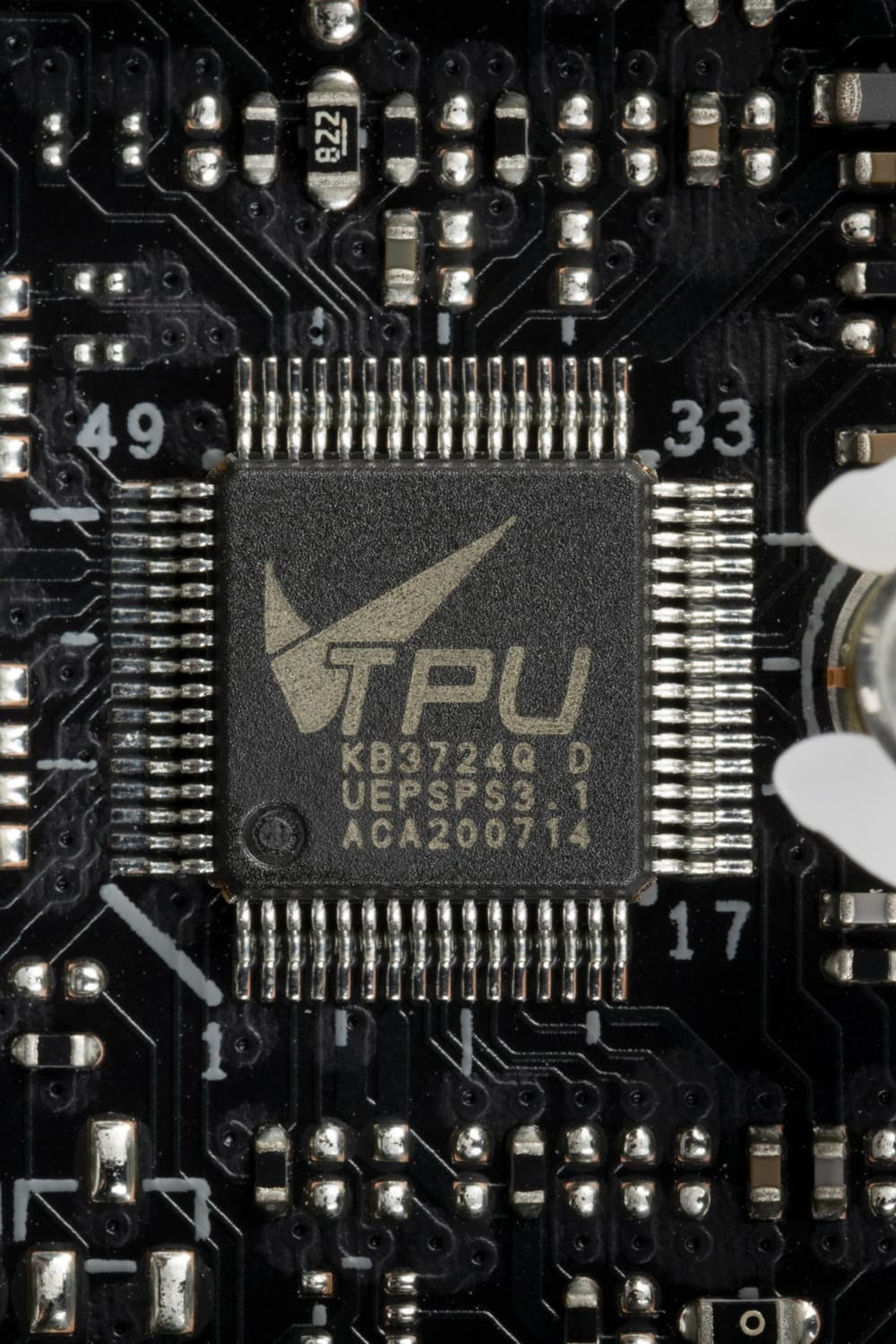

Практически на всех материнских платах среднего и топового уровней можно найти фирменный цифровой контроллер TPU, который как раз и занимается умными сборками фаз питания для ШИМ-контроллера (а также он заведует рядом позиций по управлению вентиляторами). О нем я выше уже говорил.
Собственно, согласно разработчикам, используются «умные» контроллеры. Сигнал от ШИМ-контроллера идет параллельно сразу на 2 фазы (сборки). При этом за такт задействуется питание сразу от двух EPS12V. В этой схеме фирменный процессор TPU (TurboV Processing Unit) «раздваивает» сигнал, идущий потом сразу к двум сборкам. Мы не знаем какой реальный контроллер скрывается под «TPU». Вот именно через него и задействовано большинство схем питания плат Asus, включая данную. Здесь следует отметить, что отдельного ШИМ-контроллера для двух фаз SoC найдено не было, и вопрос: как может управлять 6-фазный контроллер схемой в (6х2+1х2 или 6х2+2) оказался не простым. И скорее всего, уже идет утроение DrMos-ов на каждую фазу, то есть схема: 4х3 (для ядра) + 2(для SoC). Тогда все становится логичным.
Контроллеру TPU помогают «разбросанные» по плате переключатели от uPI Semiconduictor.

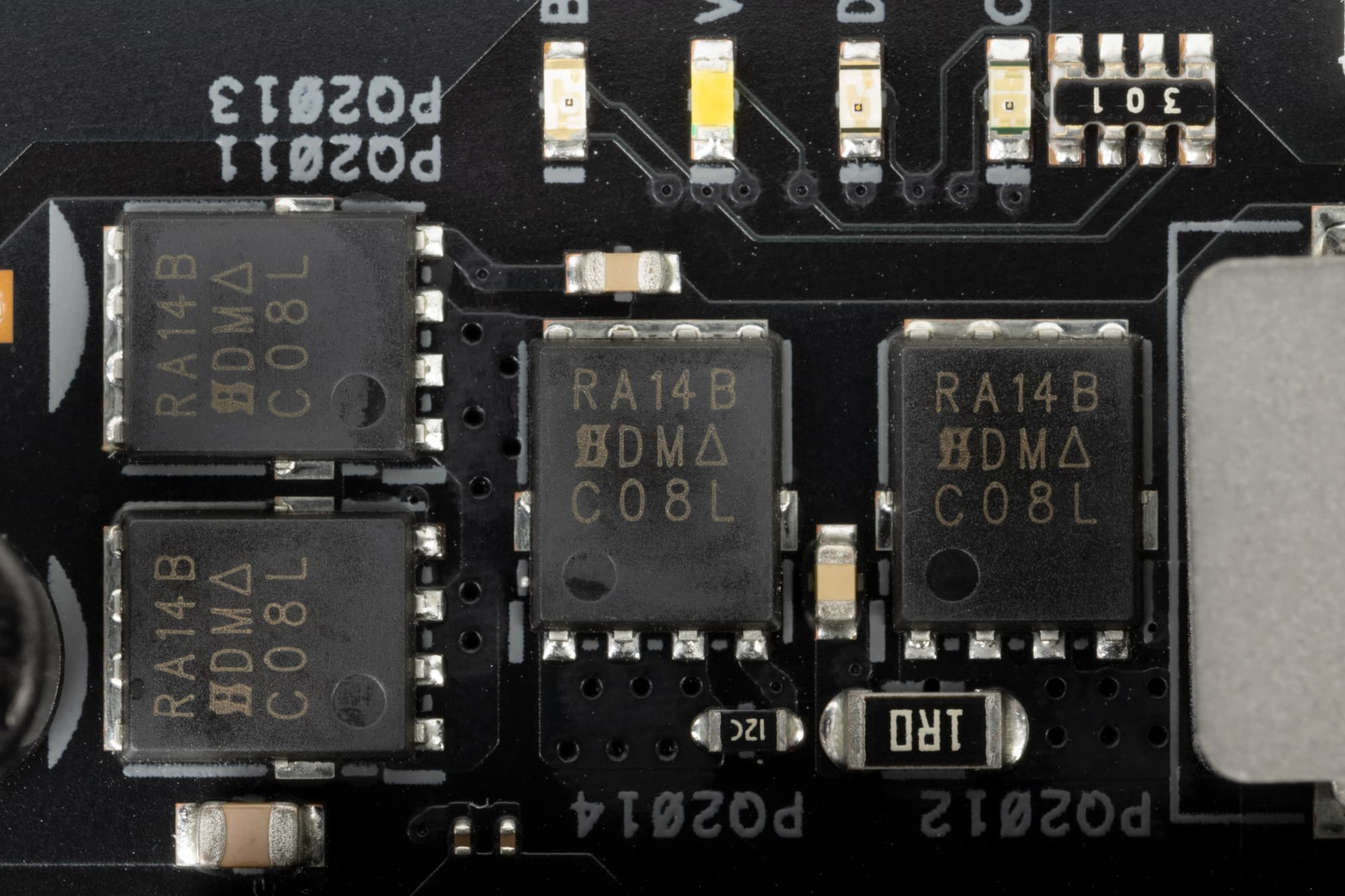

Что касается модулей оперативной памяти, то здесь все проще: реализована однофазная схема на мосфетах SiRA14DP от Vishay.
Теперь про охлаждение.

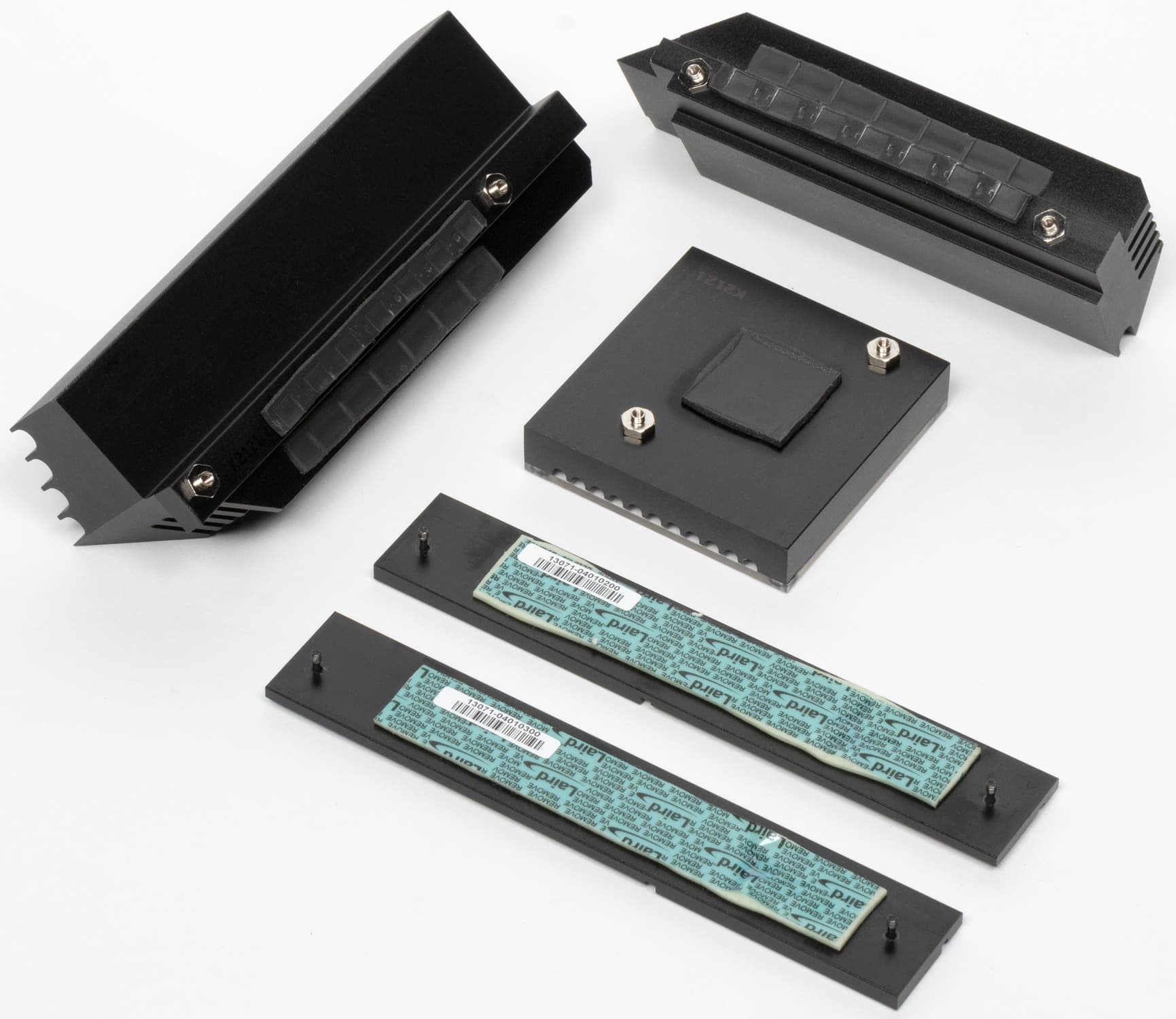

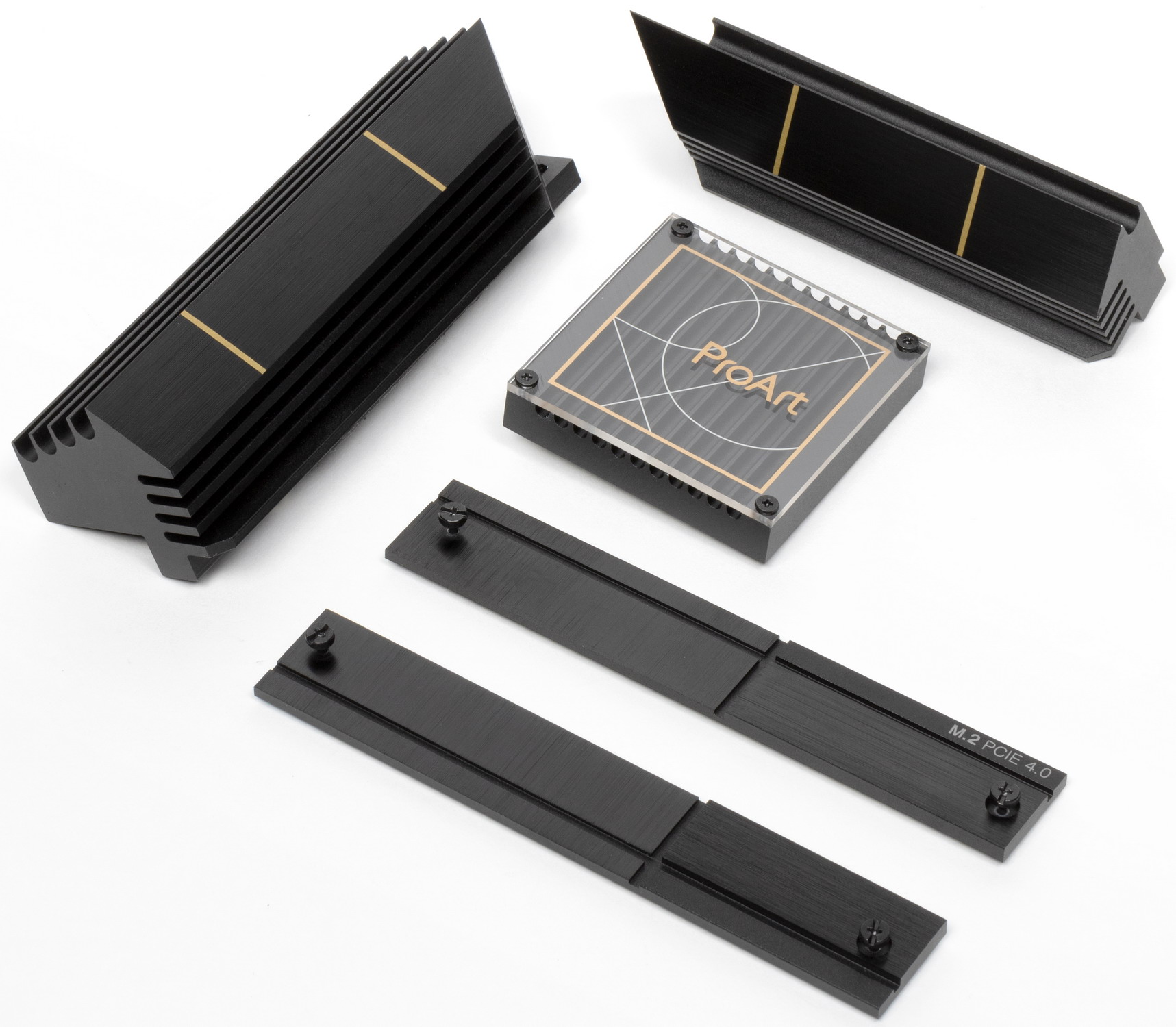

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

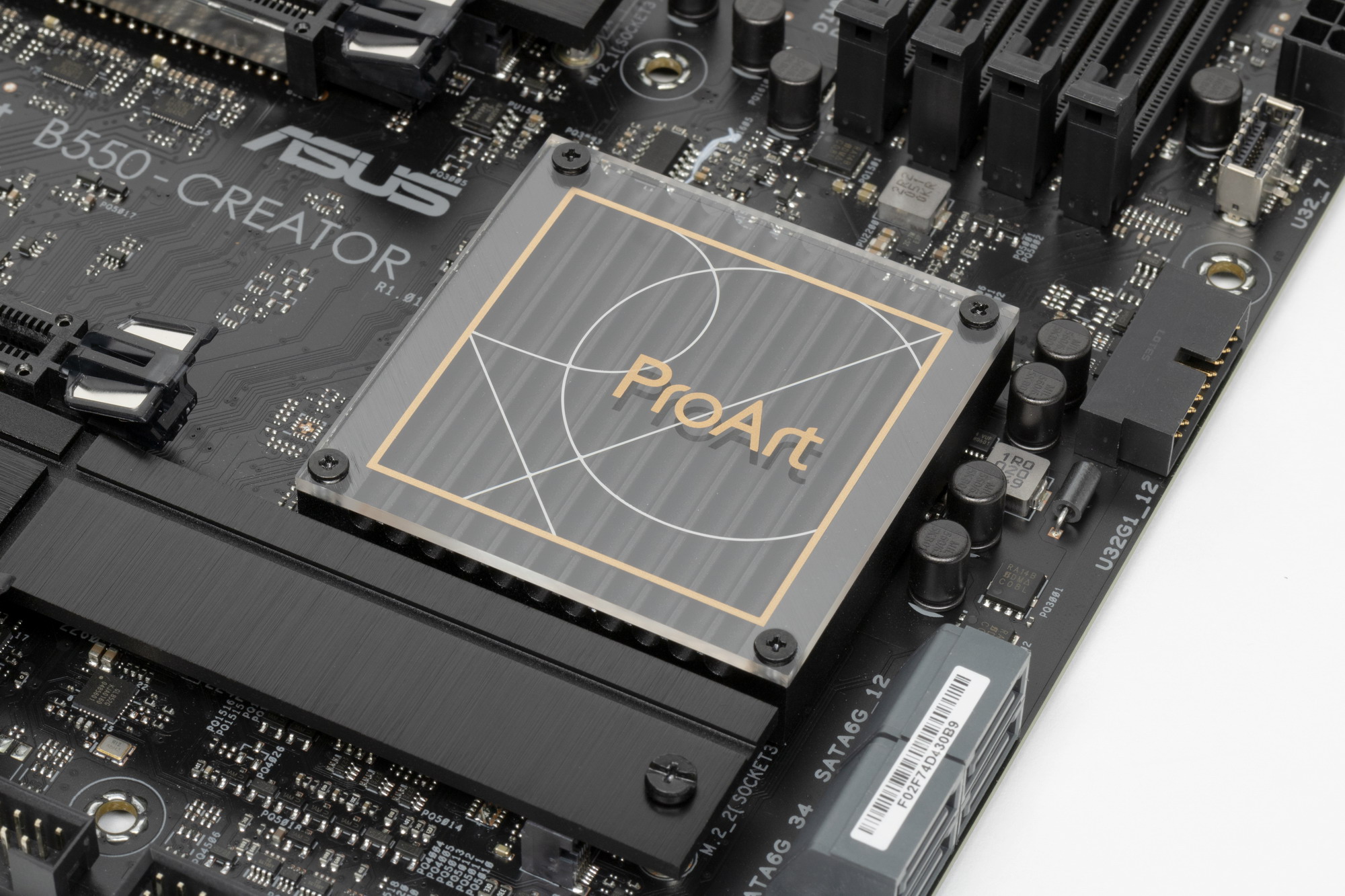

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей.
VRM-секция имеет свои два раздельных радиатора.
Я ранее говорил о том, что охлаждение модулей M.2 организовано отдельно от охлаждения чипсета и VRM. И оба M.2 порта имеют свои отдельные радиаторы.

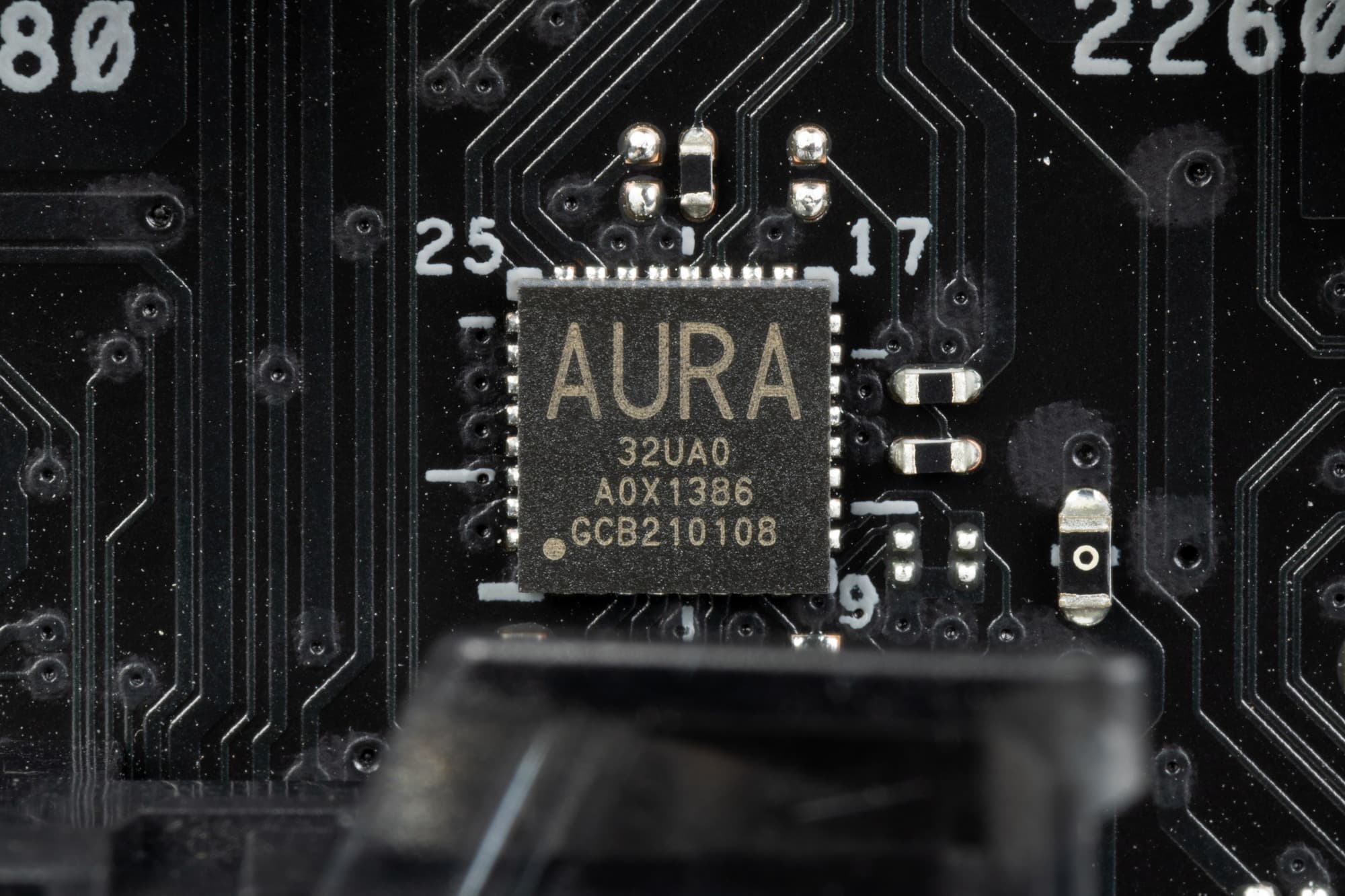

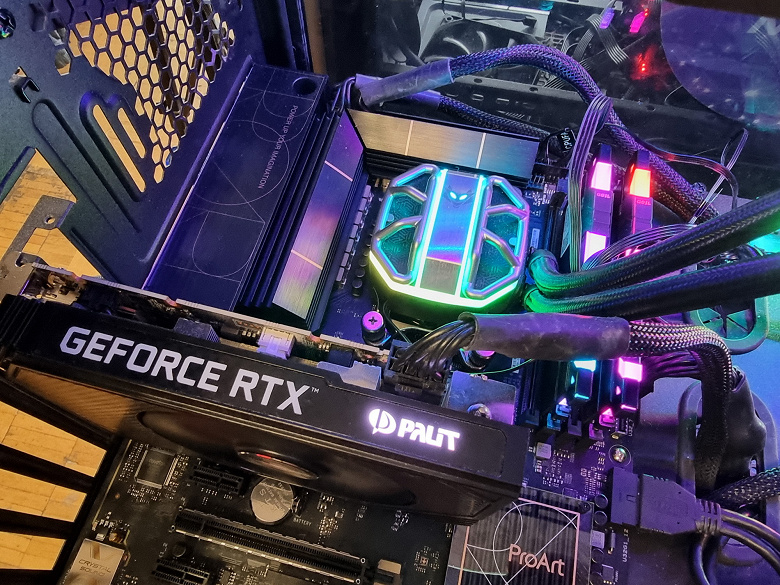

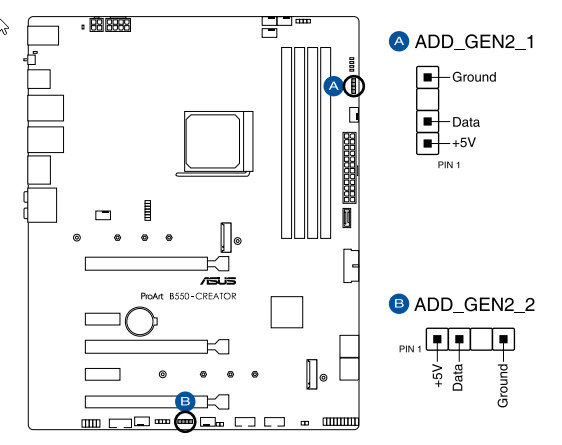

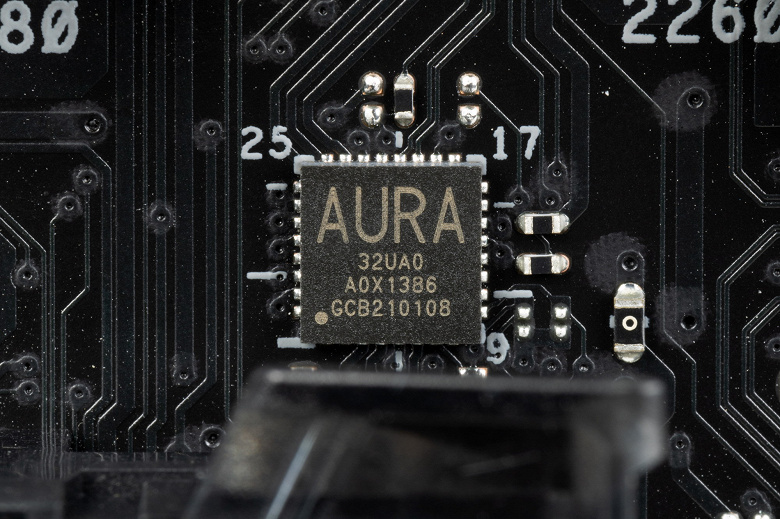

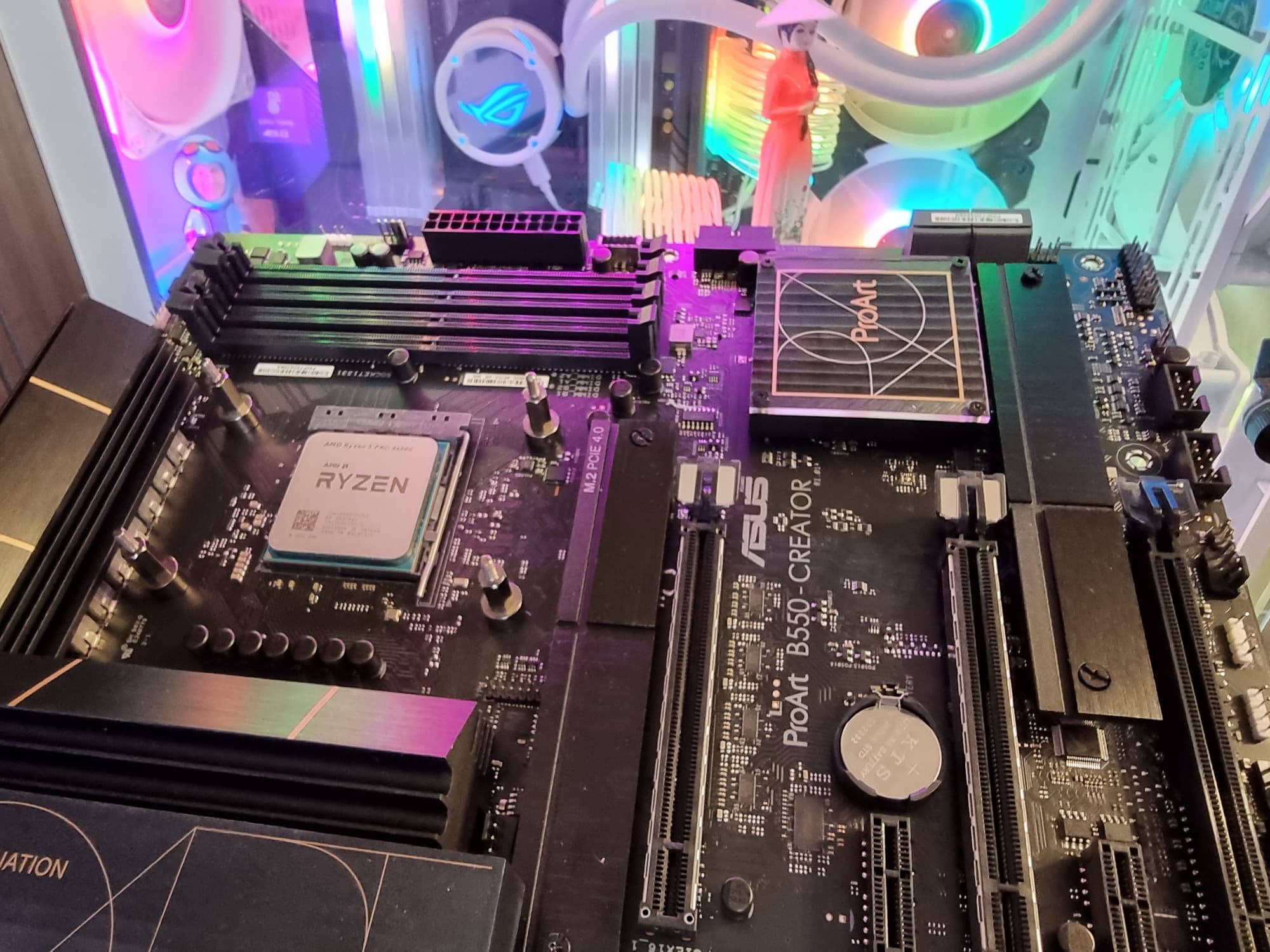

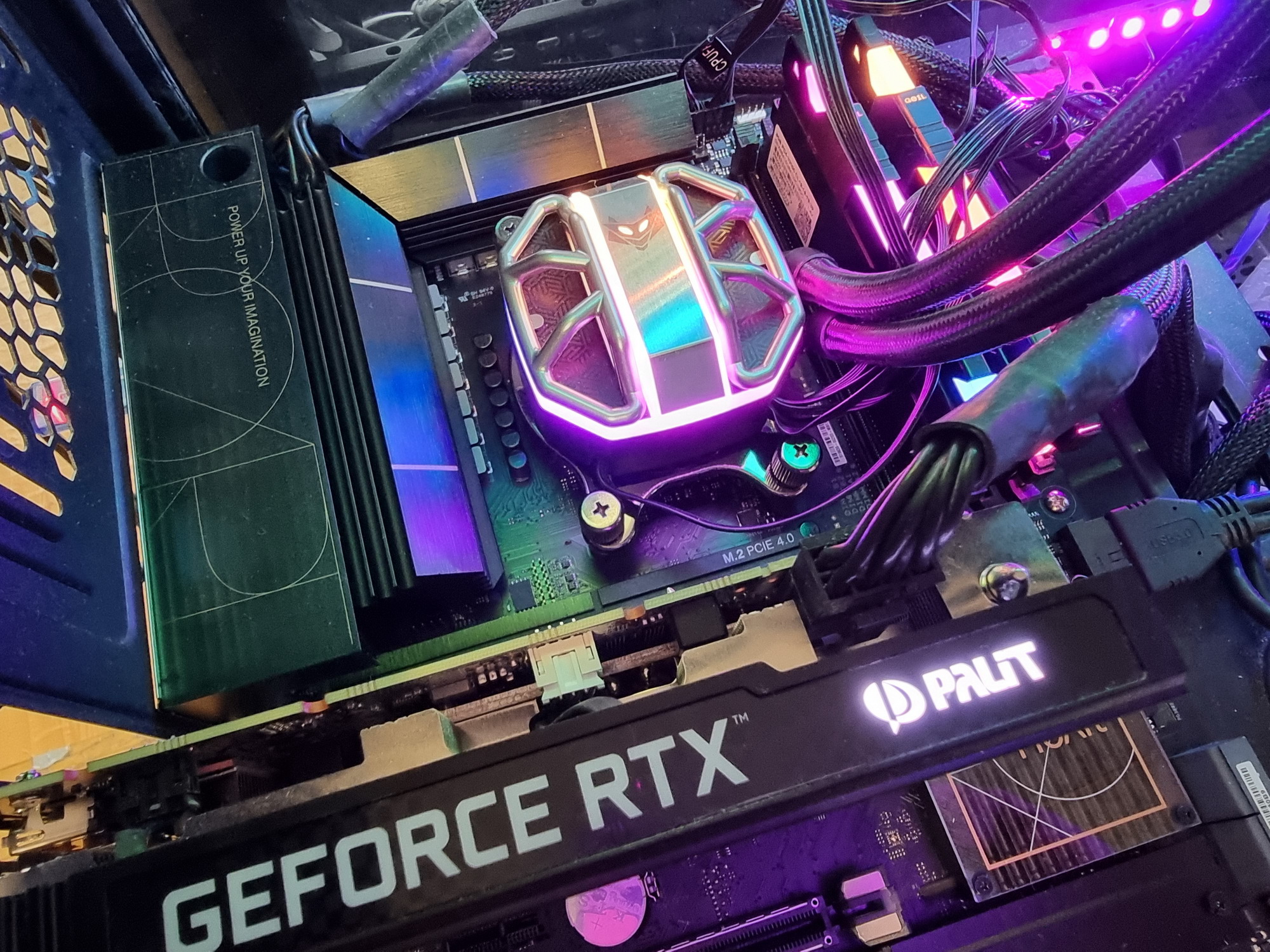

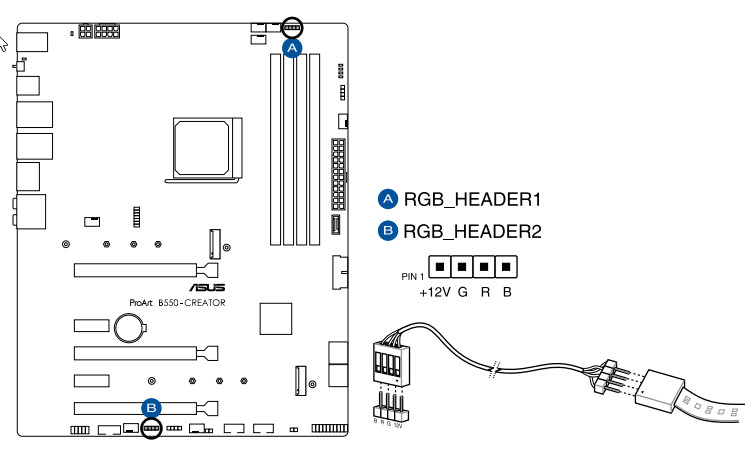

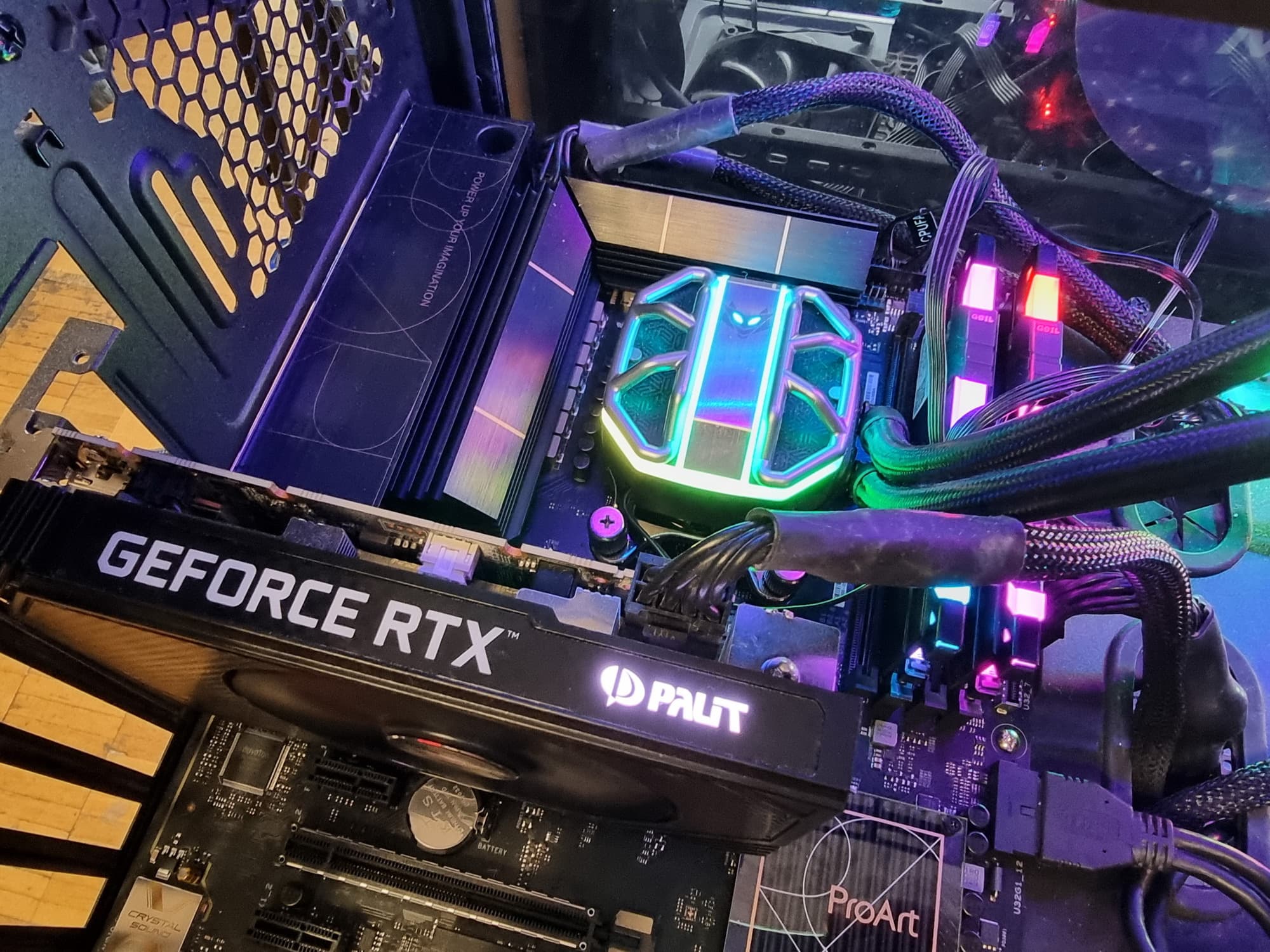

Подсветка

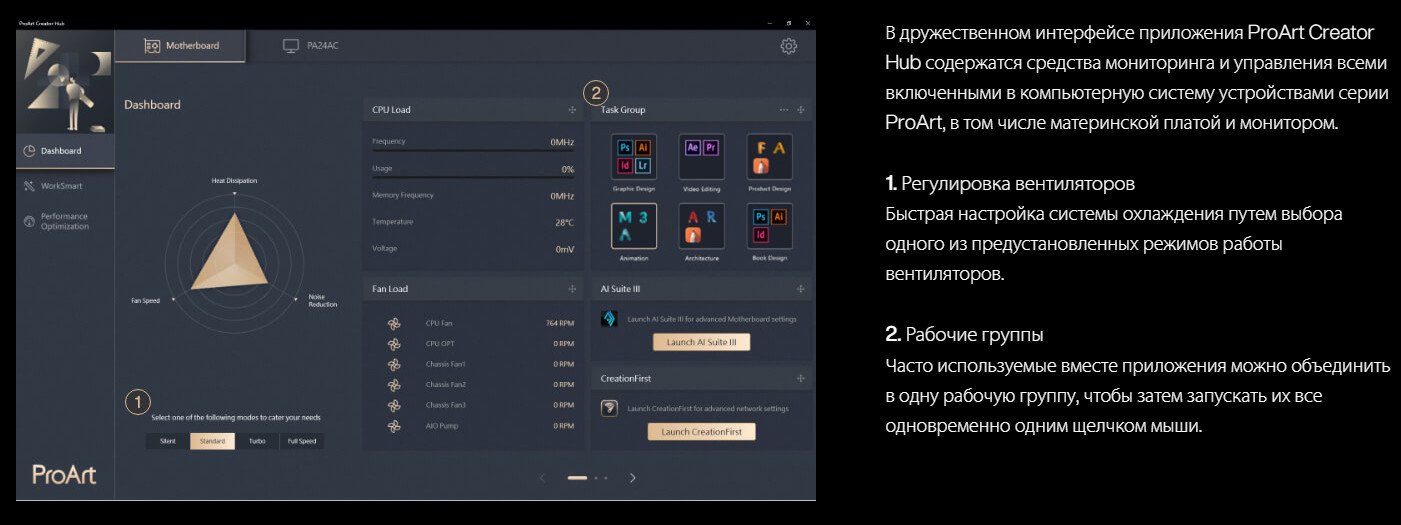

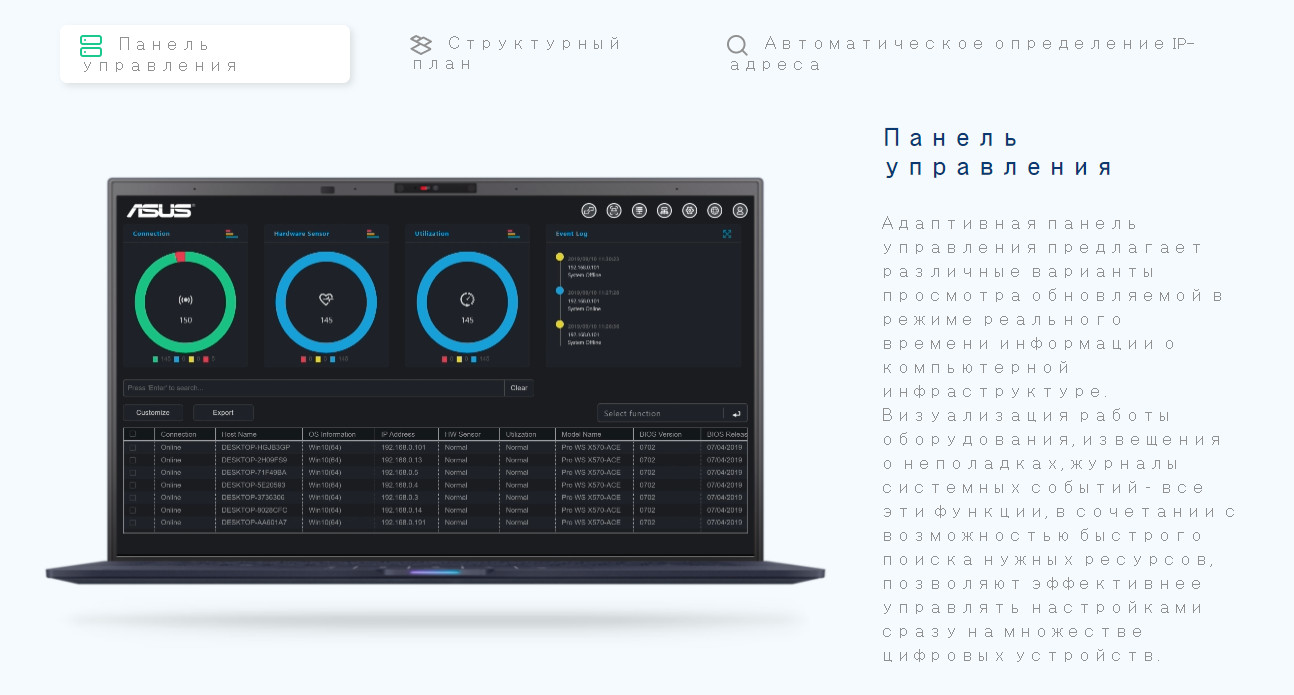

Программное обеспечение под Windows

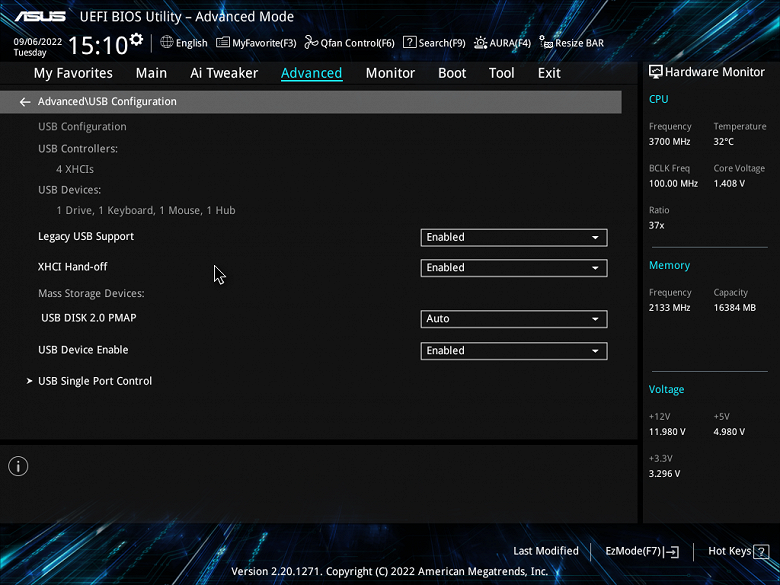

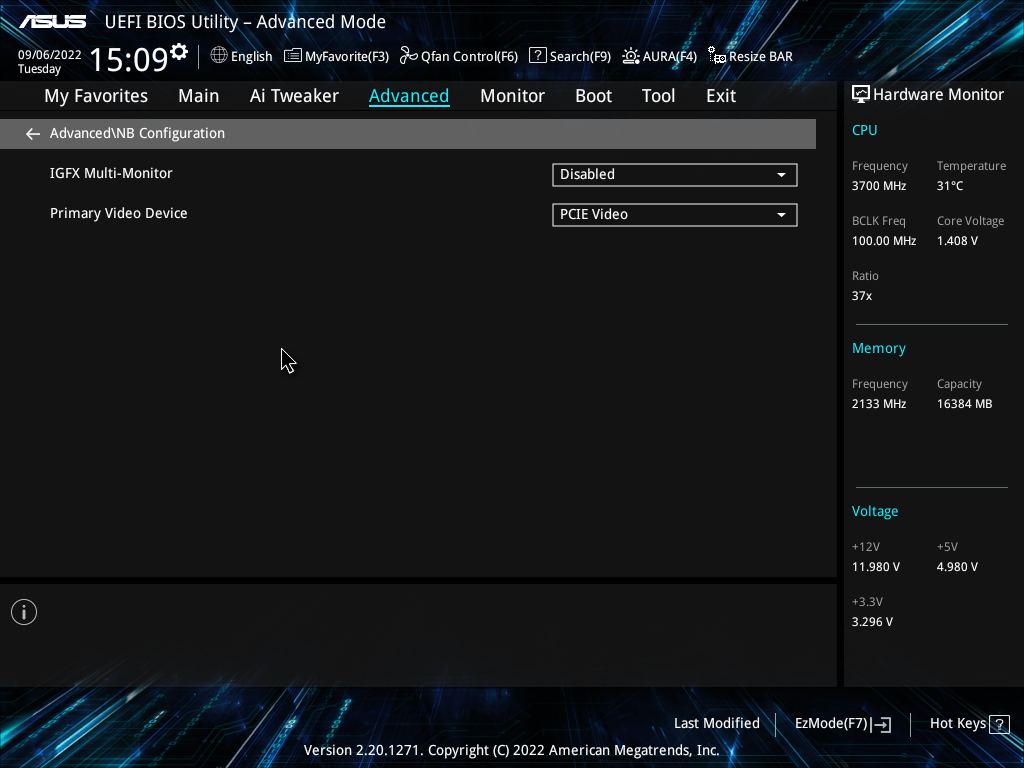

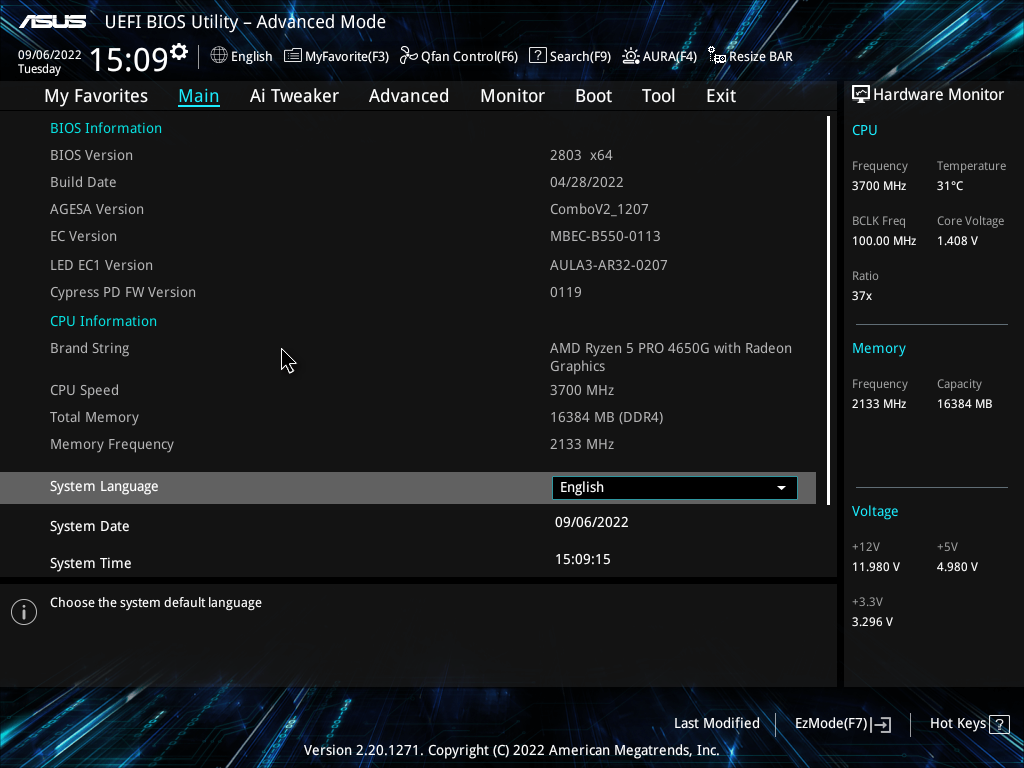

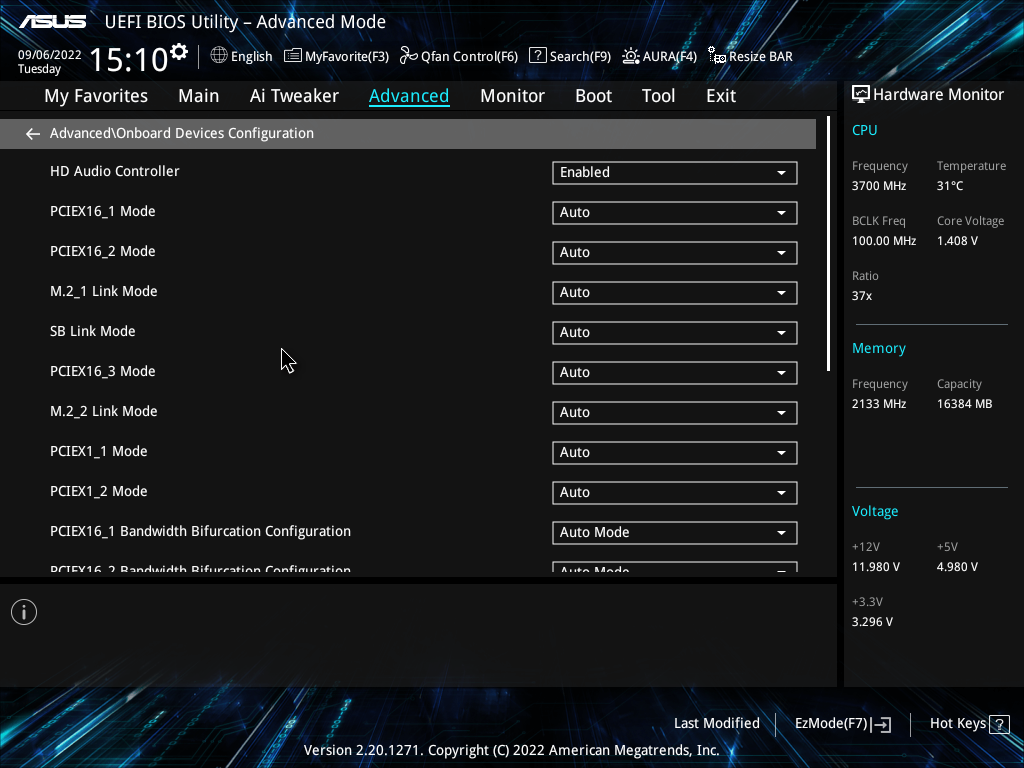

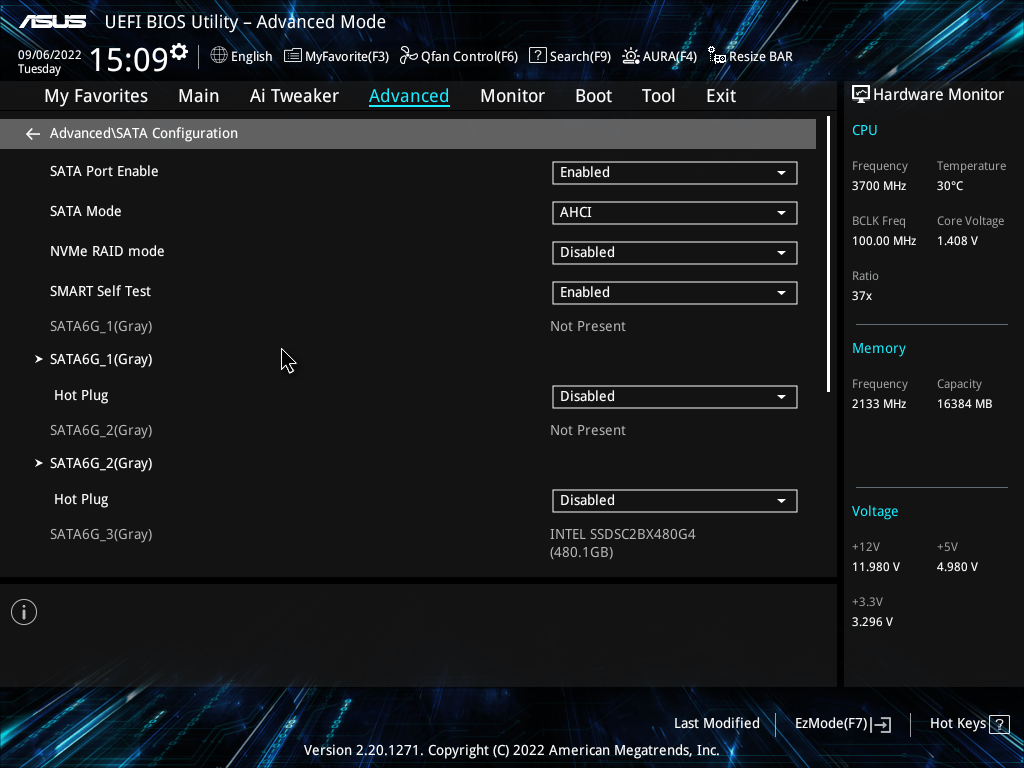

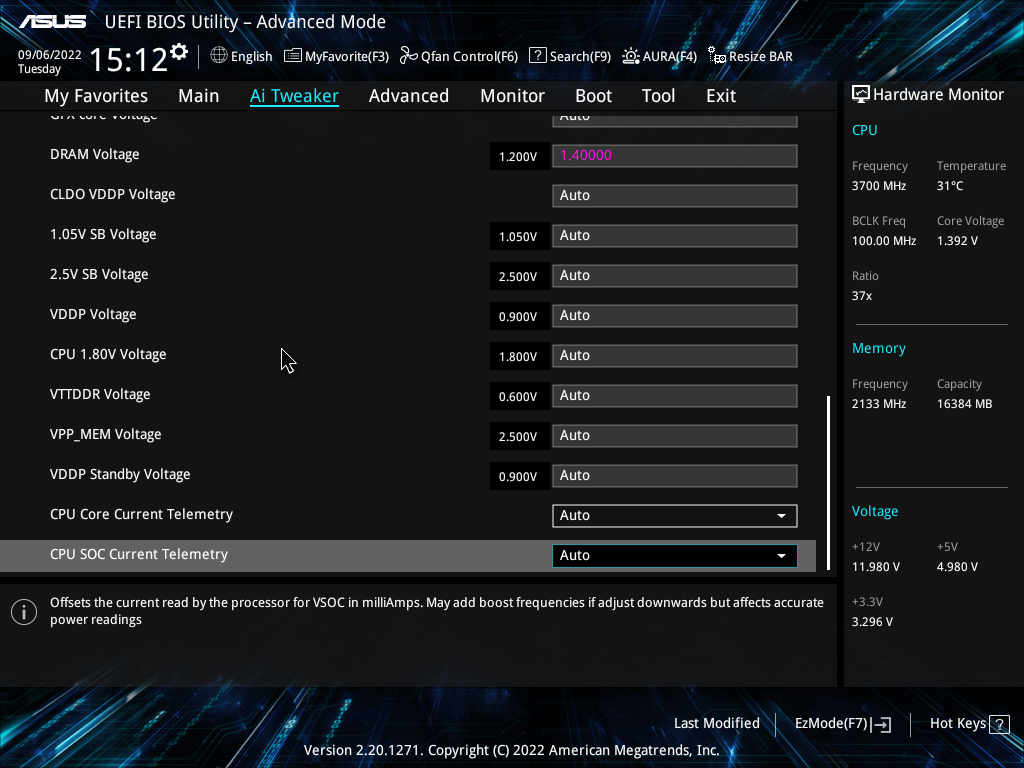

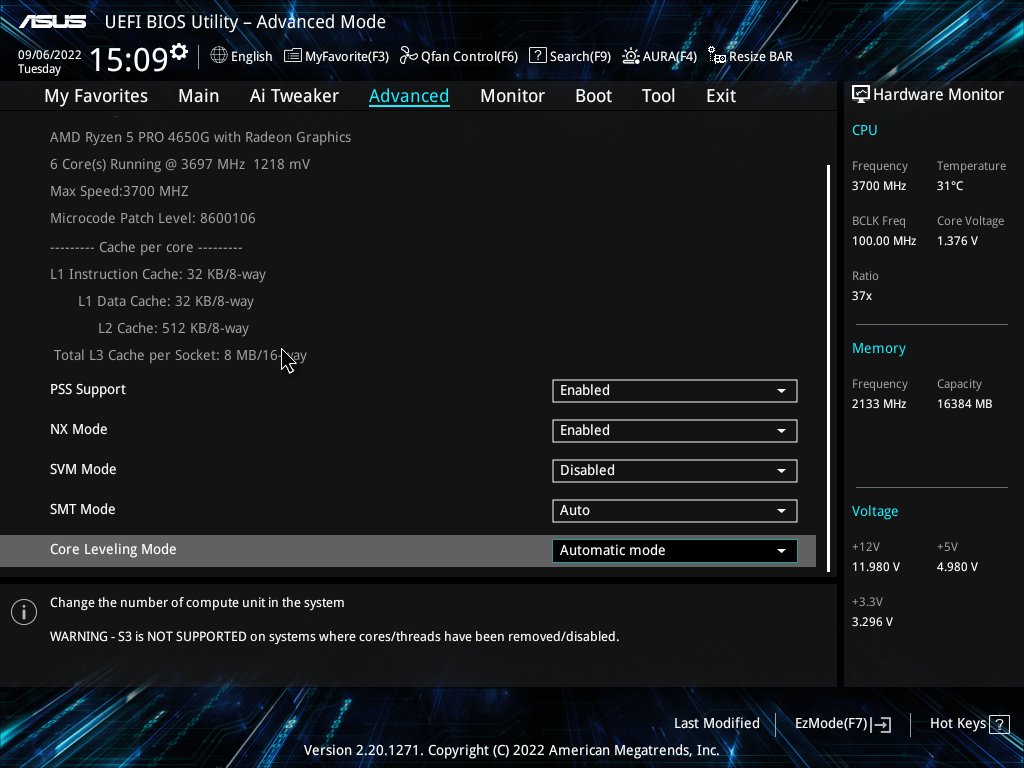

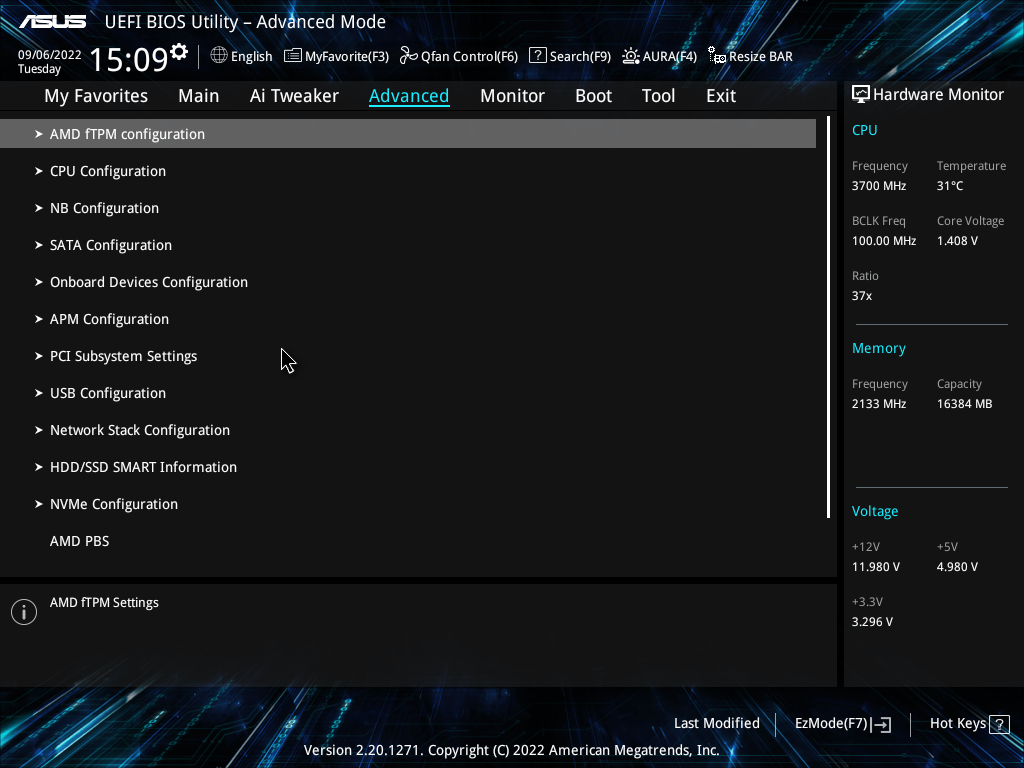

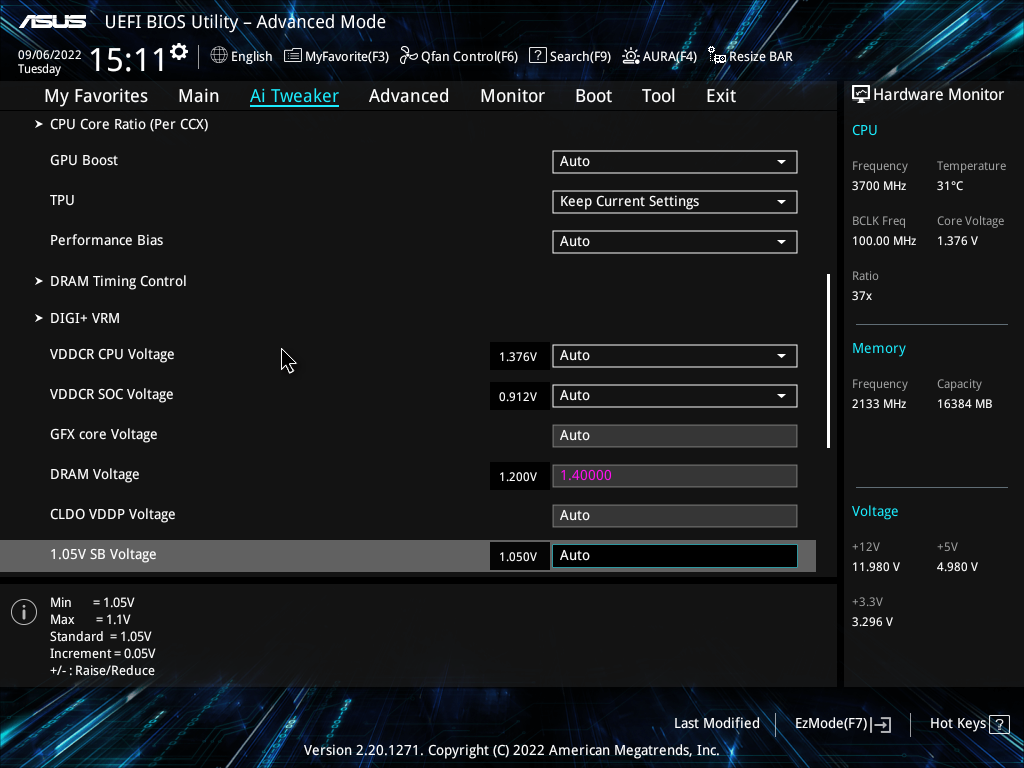

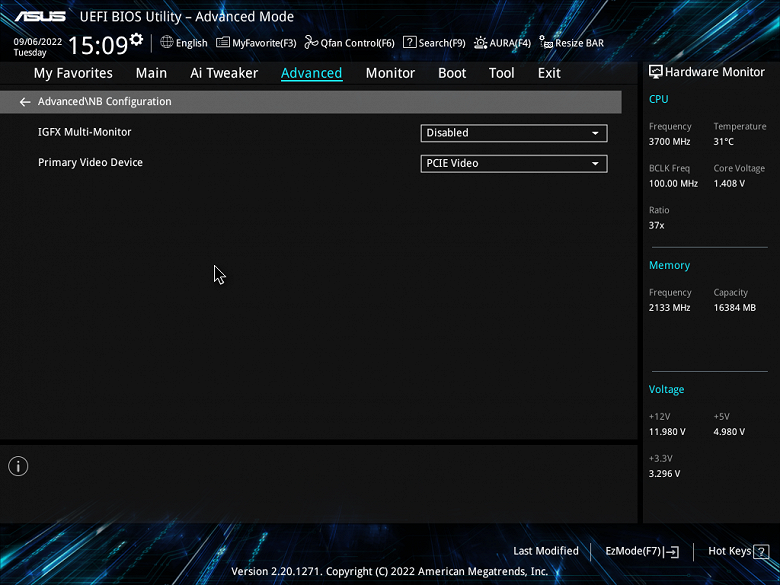

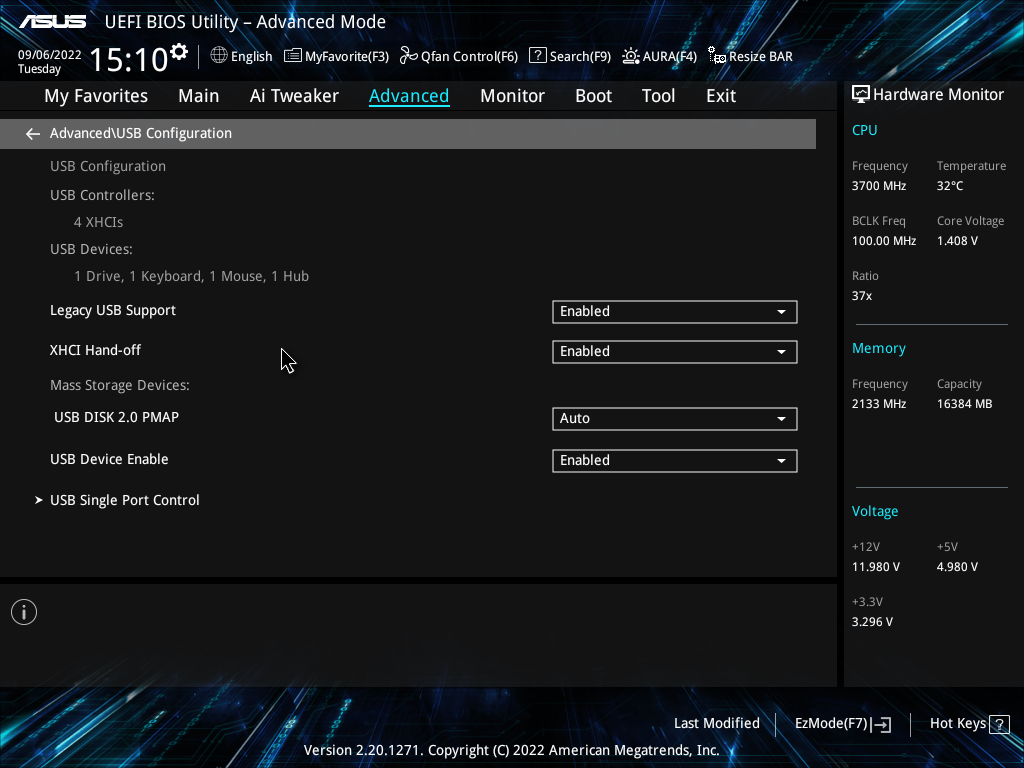

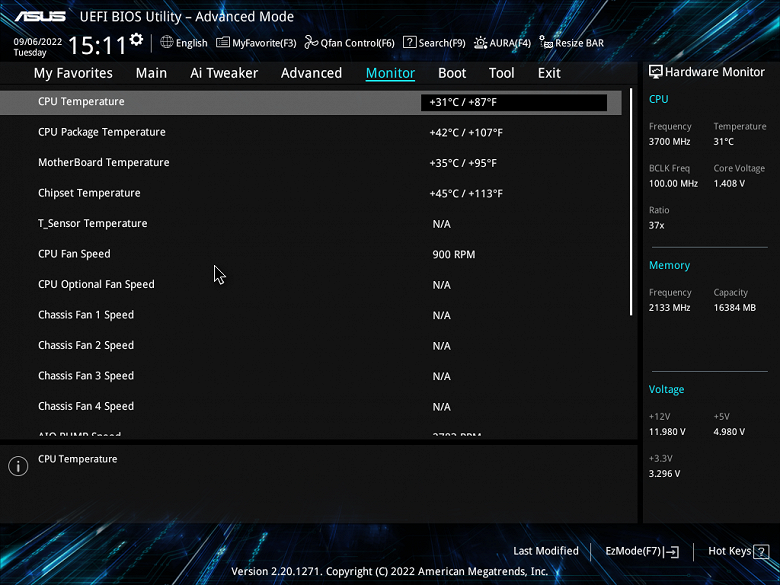

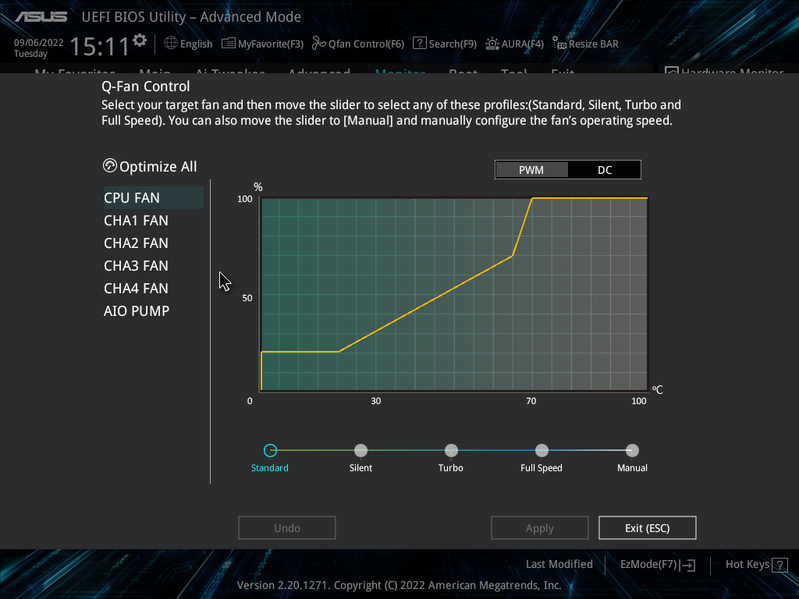

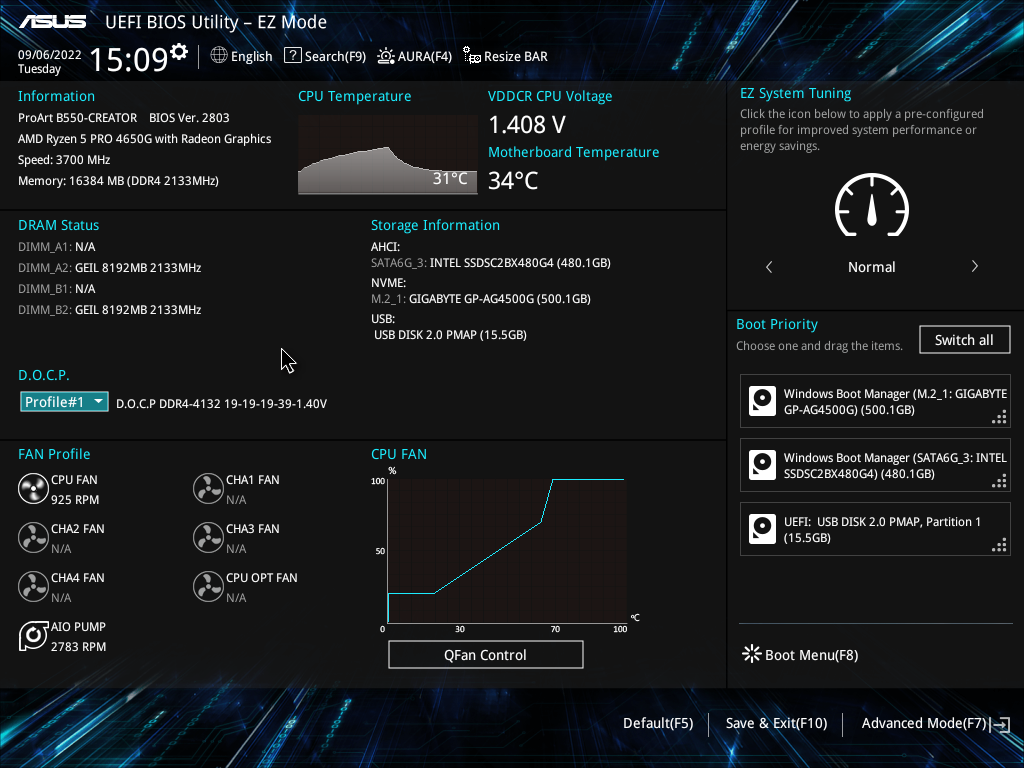

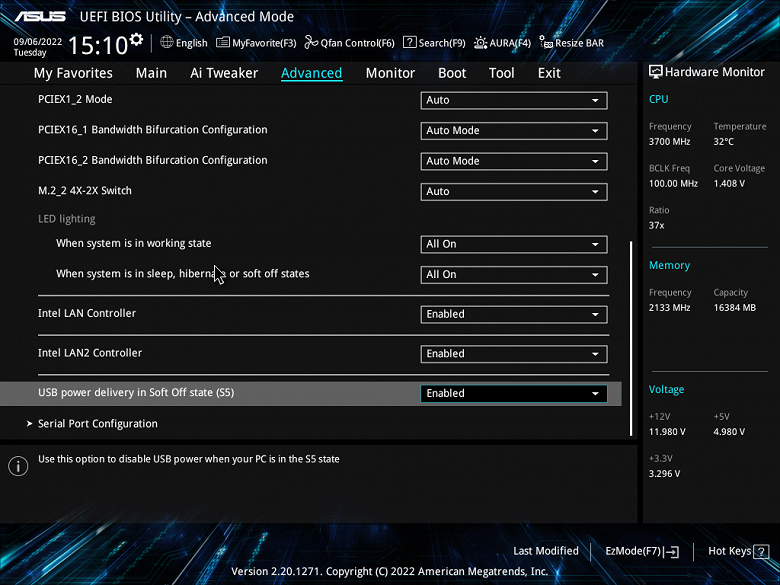

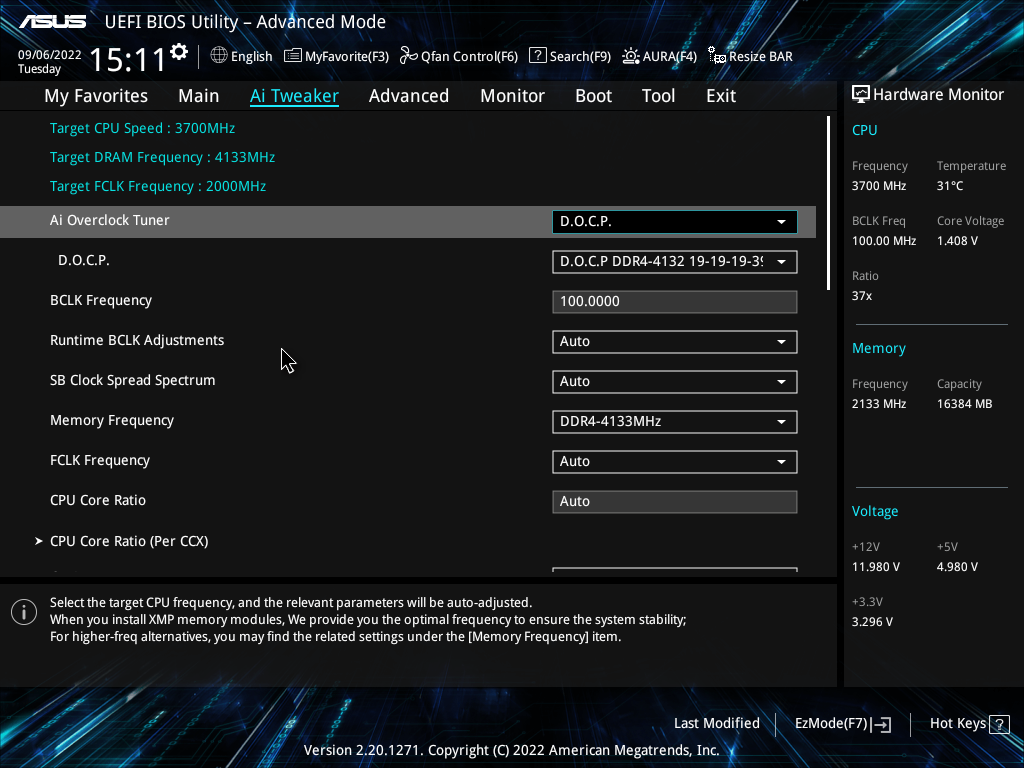

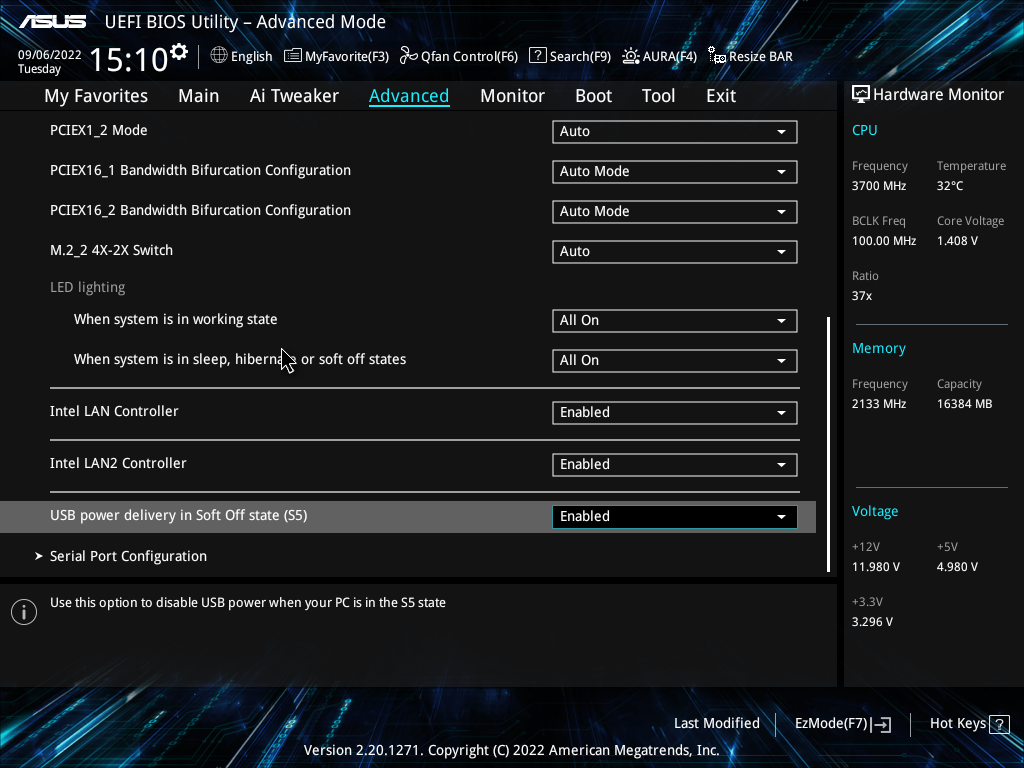

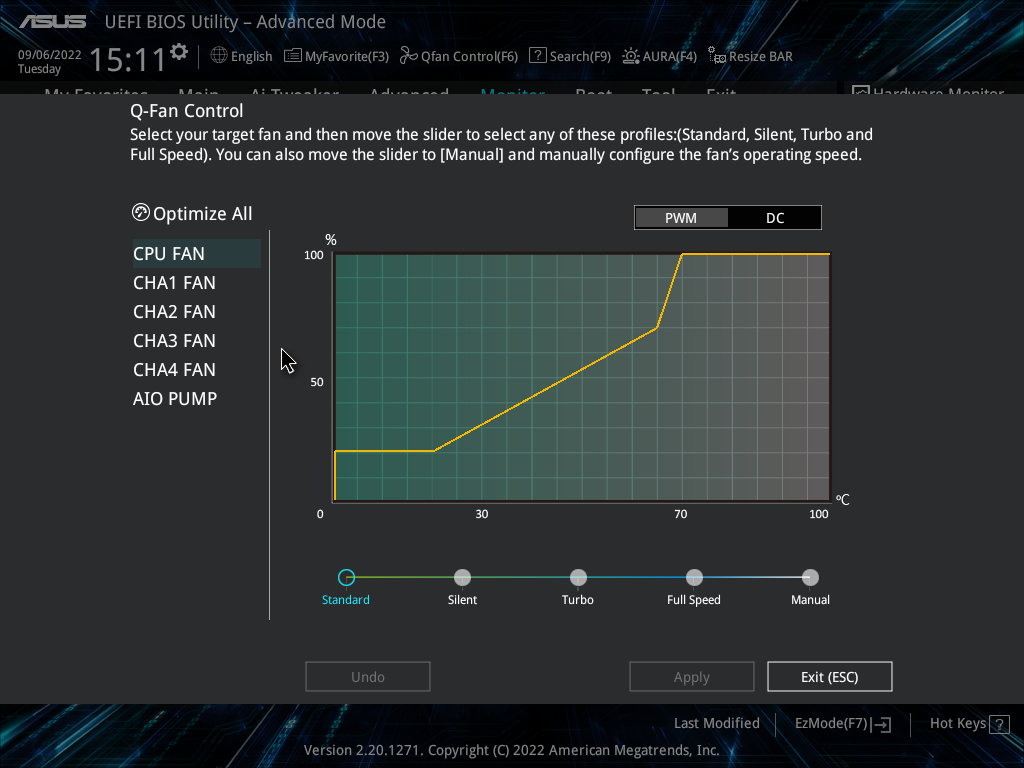

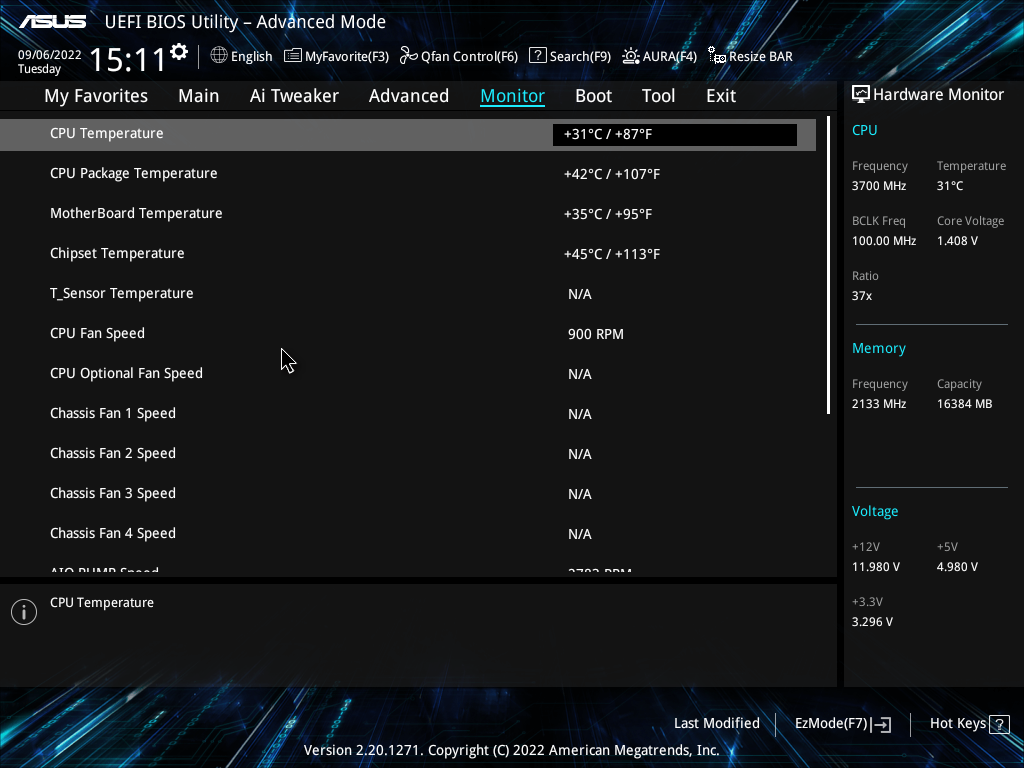

Настройки BIOS

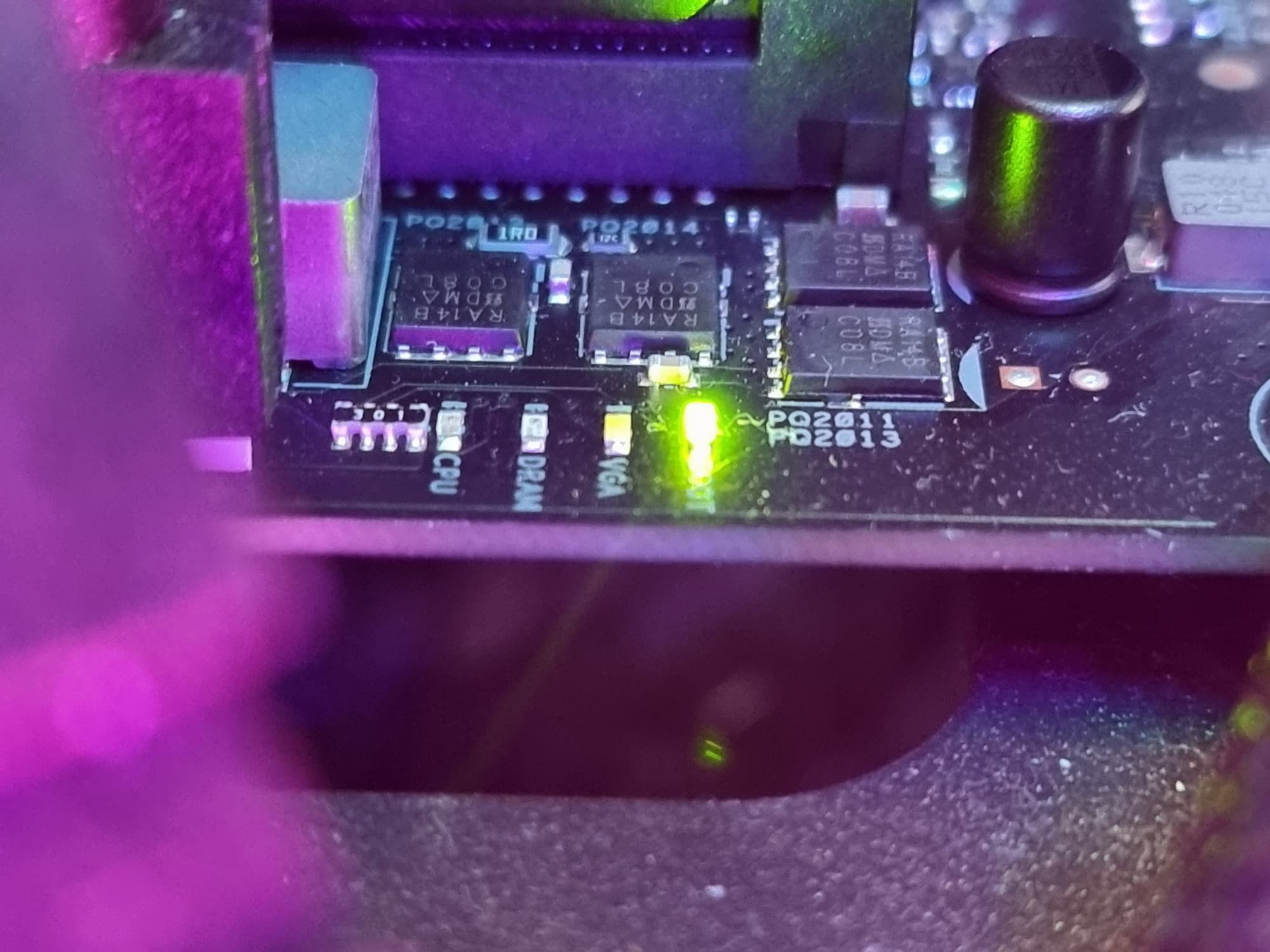

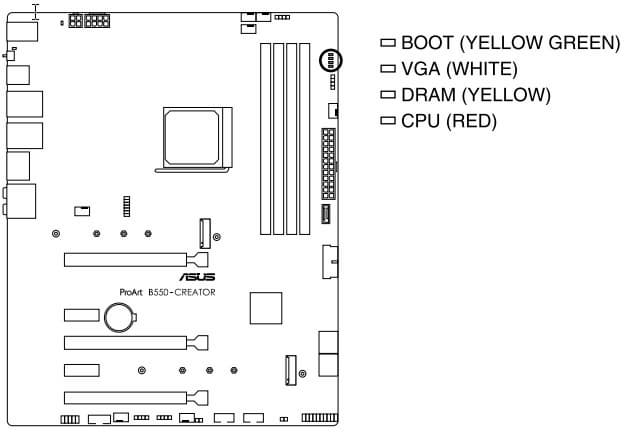

Работоспособность (и разгон)

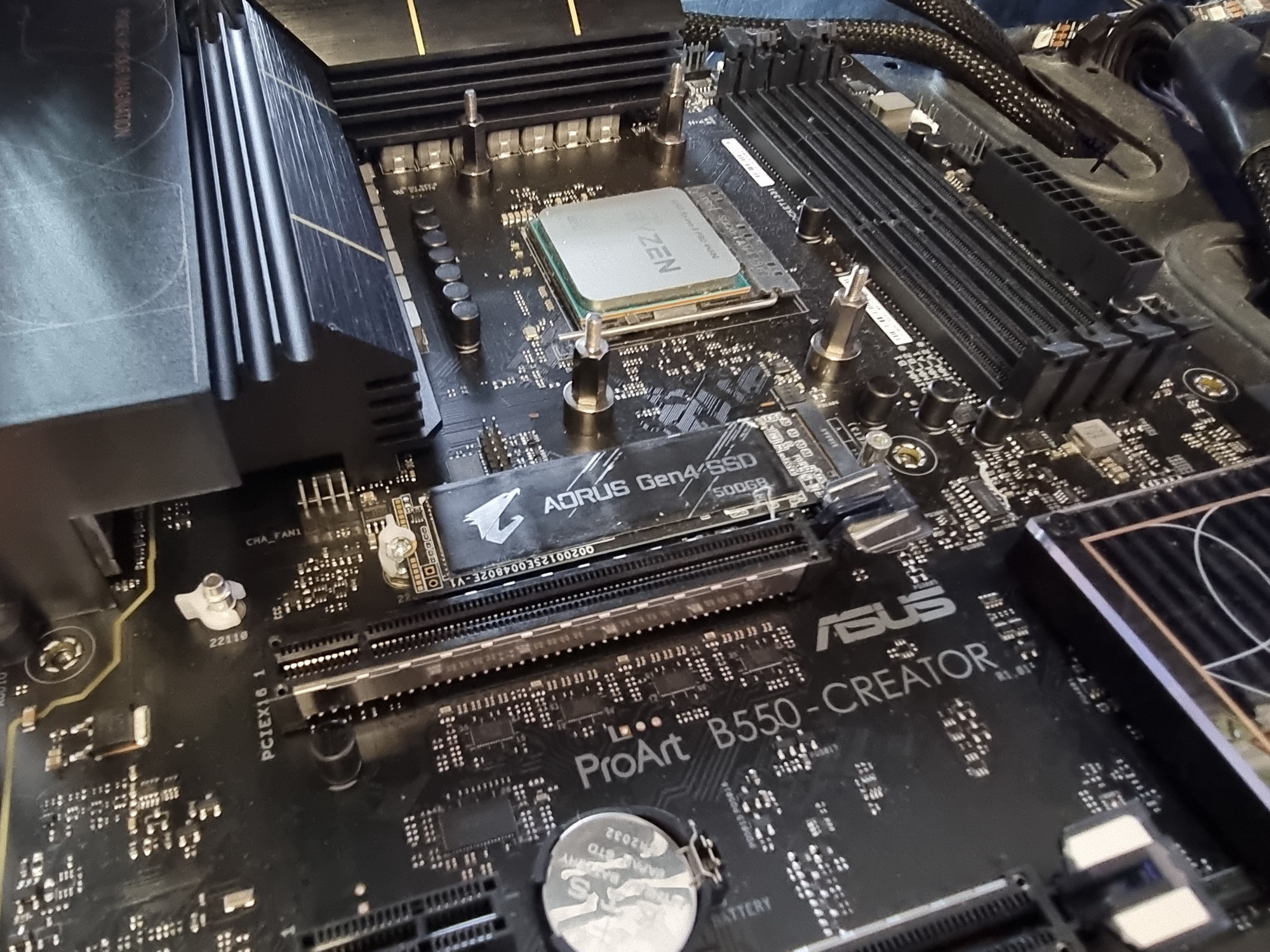

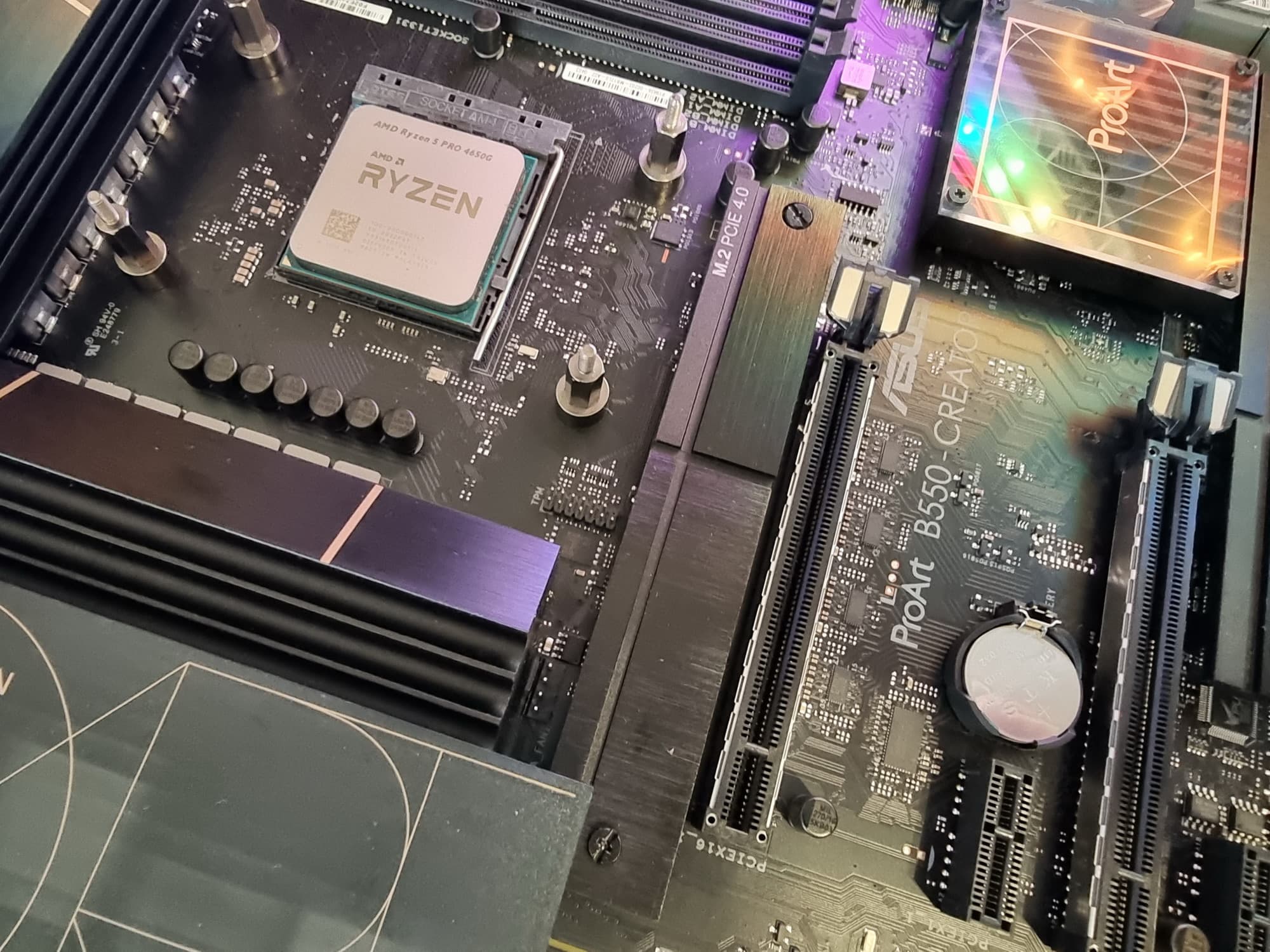

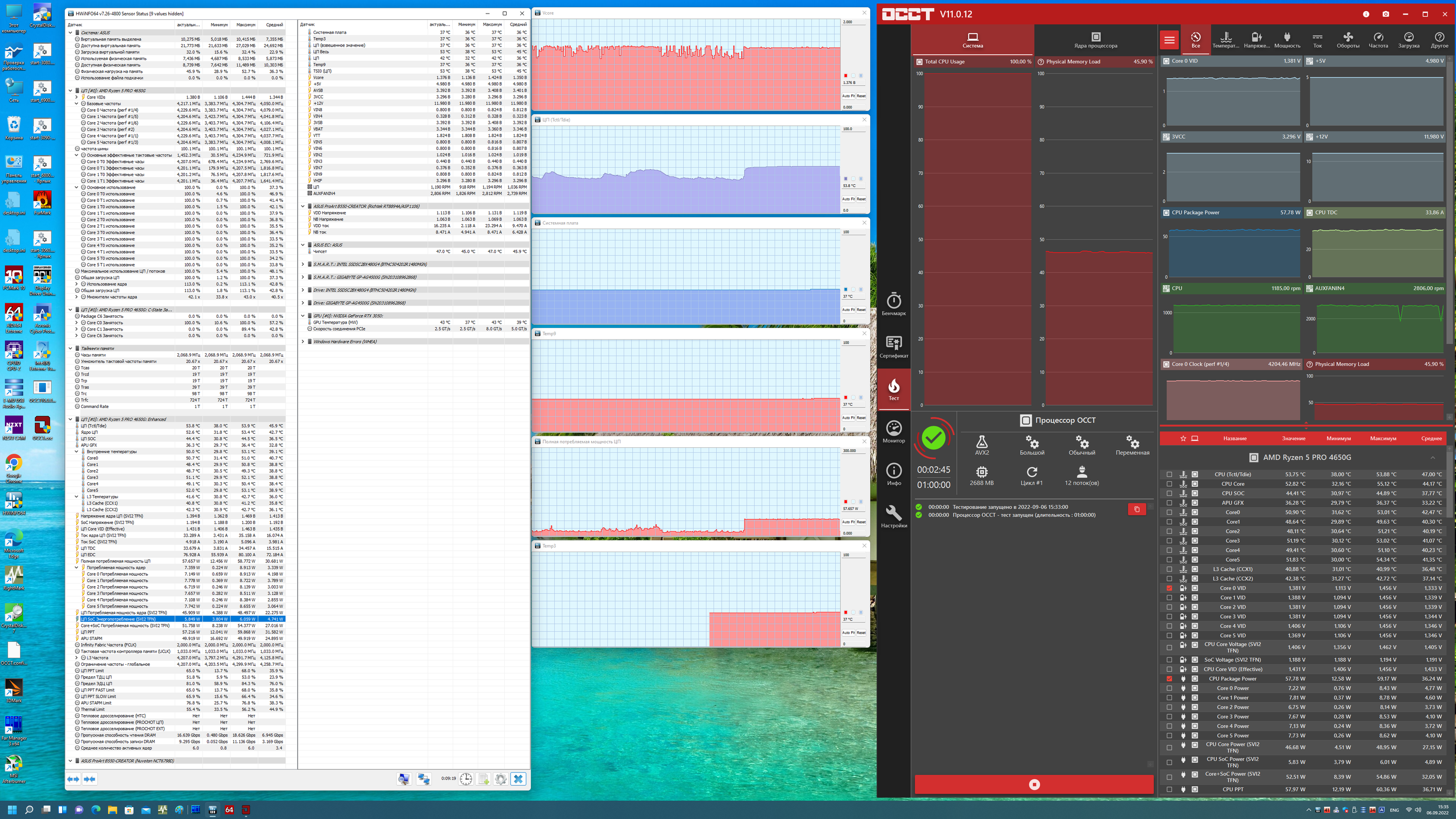

Запускаем все в режиме по умолчанию. Затем нагружаем тестами OCCT.
Максимальная частота работы ядер получилась как 4,2 – 4,3 ГГц. Нагревы все в оптимальных пределах, необычных явлений не замечено. Все тесты прошли на ура, приросты производительности относительно базовой частоты составили от 4% до 8%.
В целом для неигровой материнской платы результат очень даже отличный в плане авторазгона. Собственно, иного и не нужно.
Выводы
Asus ProArt B550-Creator — хороший выбор для рабочих ПК для создания контента, проектирования, моделирования и пр. Вместе с тем, она имеет отменную поддержку авторазгона, что может понравиться геймерам и оверклокерам. У платы 15 портов USB разных видов, включая 6 очень быстрых USB 3.2 Gen2, два из которых поддерживают Thunderbolt 4. Есть 2 слота PCIe х16 (они получают от процессора 16 линий PCIe), слот PCIe x4, 2 слота PCIe x1, 2 слота M.2 (один из них подключен напрямую к процессору линиями PCIe 4.0). Однако при установке устройств в эти слоты надо обращать внимание на разделение ресурсов, потому что не все они могут работать совместно.

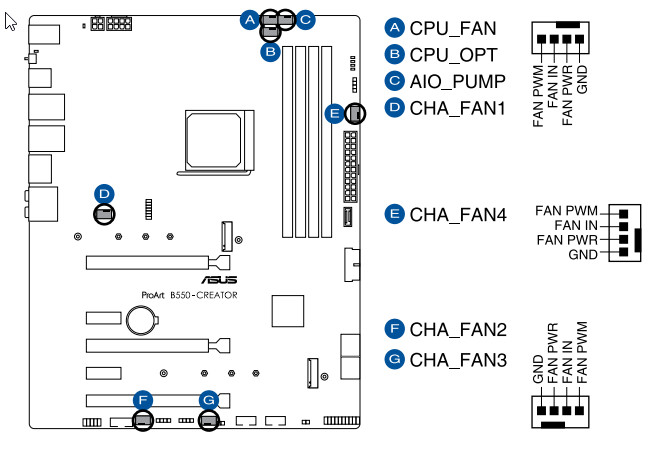

В арсенале платы есть также 4 порта SATA и 7 разъемов для вентиляторов. Хотя эта модель не относится к семейству ROG, система питания процессора весьма мощная, способная обеспечить работу любых совместимых процессоров с приличным запасом на разгон. Плата имеет эффективную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2. Стоит отметить и сетевые возможности: два проводных скоростных контроллера 2,5 Гбит/с, однако беспроводной адаптер не предусмотрен (впрочем, для рабочих компьютеров обычно актуально именно Ethernet-подключение). Поддержка Thunderbolt 4 позволяет передавать данные на скорости 40 Гбит/с, также имеется возможность выводить картинку на монитор или ТВ с соответствующим интерфейсом. Плата поддерживает подключение ARGB/RGB-устройств, но сама лишена подсветки.
Напомним, что чипсет AMD B550 предусматривает поддержку процессоров Ryzen 3000/5000 с PCIe 4.0, однако сам аппаратно реализует только PCIe 3.0. Это надо учитывать, размещая, например, накопители в слотах M.2: один из них подключается к процессору с PCIe 4.0, а второй — к В550, с PCIe 3.0.
Несмотря на официальные спецификации AMD, платы на В550 прекрасно работают и с процессорами Ryzen предыдущих поколений, но, разумеется, с учетом возможностей этих процессоров в плане поддержки тех же USB-портов.
