В разделе по материнским платам мы процессоры не тестируем, поэтому если кого интересует обзор непосредственно процессоров 12-го поколения от Intel, то имеется материал нашего автора Андрея Кожемяко. А здесь мы изучаем особенности той или иной материнской платы.
Обязательно повторим краткую таблицу отличий в чипсетах трех последних поколений.
| Особенности | Z690 | Z590 | Z490 |
|---|---|---|---|
| Совместимость с процессорами Intel | 12th Gen Core | 10th & 11th Gen Core | 10th & 11th Gen Core |
| Версия PCIe (процессор) | 4.0 & 5.0 | 3.0 (10th Gen) or 4.0 (11th Gen) | 3.0 (10th Gen) or 4.0 (11th Gen) |
| Количество линий PCIe (процессор) | 20 | 16 (10th Gen) or 20 (11th Gen) | 16 |
| Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 | 3.0 |
| Количество линий PCIe (чипсет) | 28 (12 x 4.0 & 16 x 3.0) | 24 | 24 |
| Версия DMI | 4.0 | 3.0 | 3.0 |
| Количество линий DMI | x8 | x8 | x4 |
| Поколение ОЗУ | DDR4 & DDR5 | DDR4 | DDR4 |
| Количество каналов ОЗУ | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 128 ГБ | 128 ГБ | 128 ГБ |
| Количество портов SATA 6.0 Gb/s до | 8 | 6 | 6 |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 4 | 3 | 0 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 10 | 10 | 6 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 10 | 10 | 10 |
| Порты USB 2.0 до | 14 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 6E | Wi-Fi 6 | Wi-Fi 6 |
У компании Asus в ассортименте материнских плат кроме игровых серий есть и особняком стоящая серия Prime. Даже внутри нее есть платы очень скромные и с некоторыми наворотами. Зачем эту серию создали? Ведь уже есть три игровых серии, линейки бюджетных решений и ProArt (серия для «серьезных» ПК, предназначенных для создания контента, дизайнеров, модельеров, архитекторов и т.п.). Полагаю, что Prime — это чисто маркетинговая выдумка, как бы TUF Gaming, но не для игроков. Просто, чтобы ассортимента было больше. Серия Prime — это то, где собрано из соседних семейств всего понемножку.
Уже давно серия Prime чисто внешне выделяется бело-серебристой расцветкой устройств охлаждения и довольно пестрым черно-белым рисунком/узором на самой печатной плате.

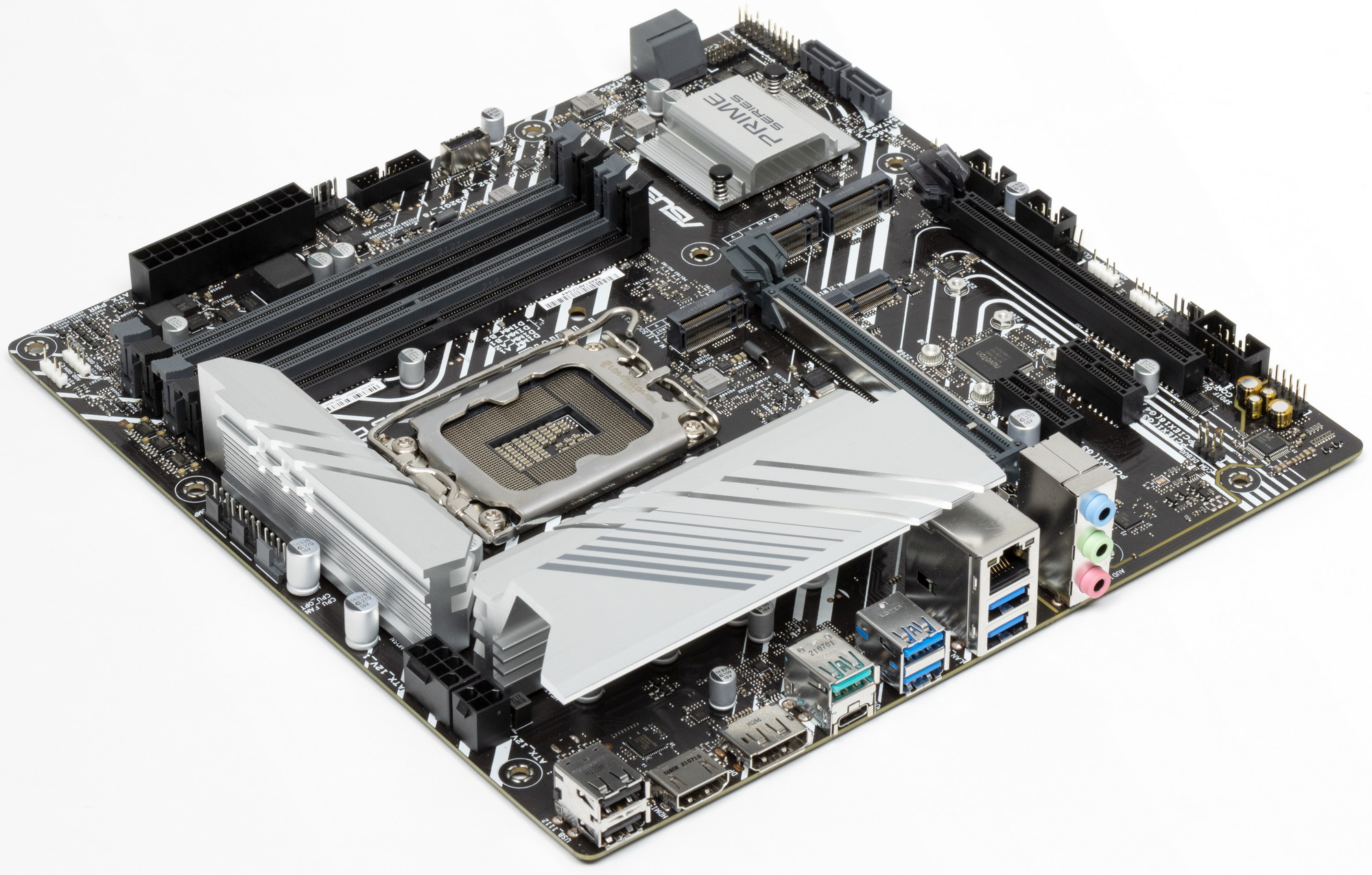

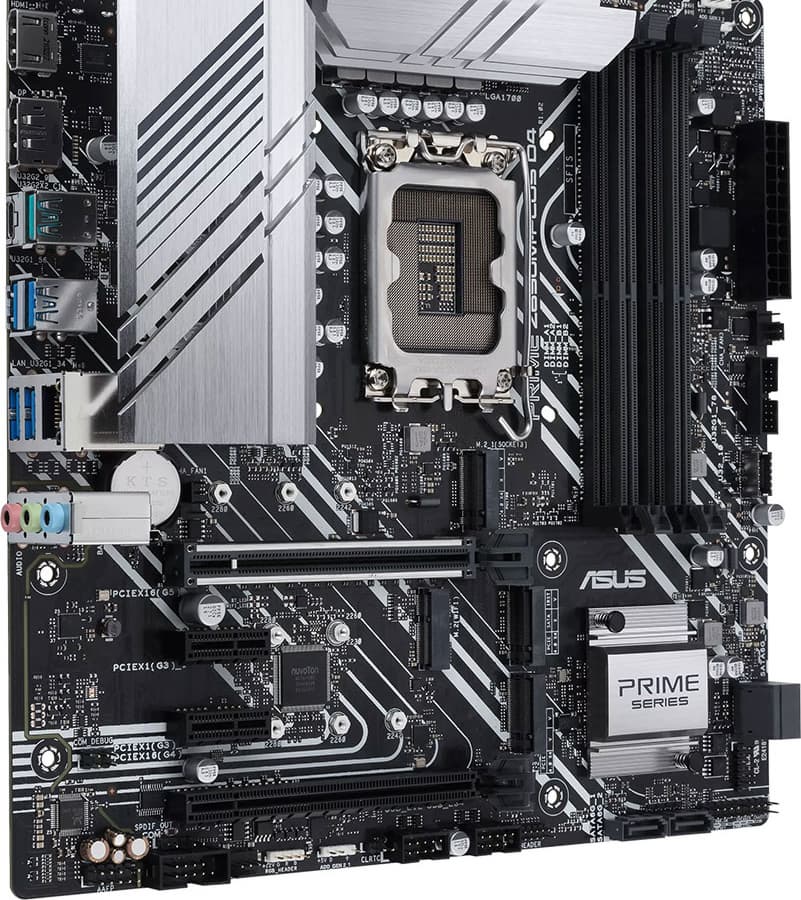

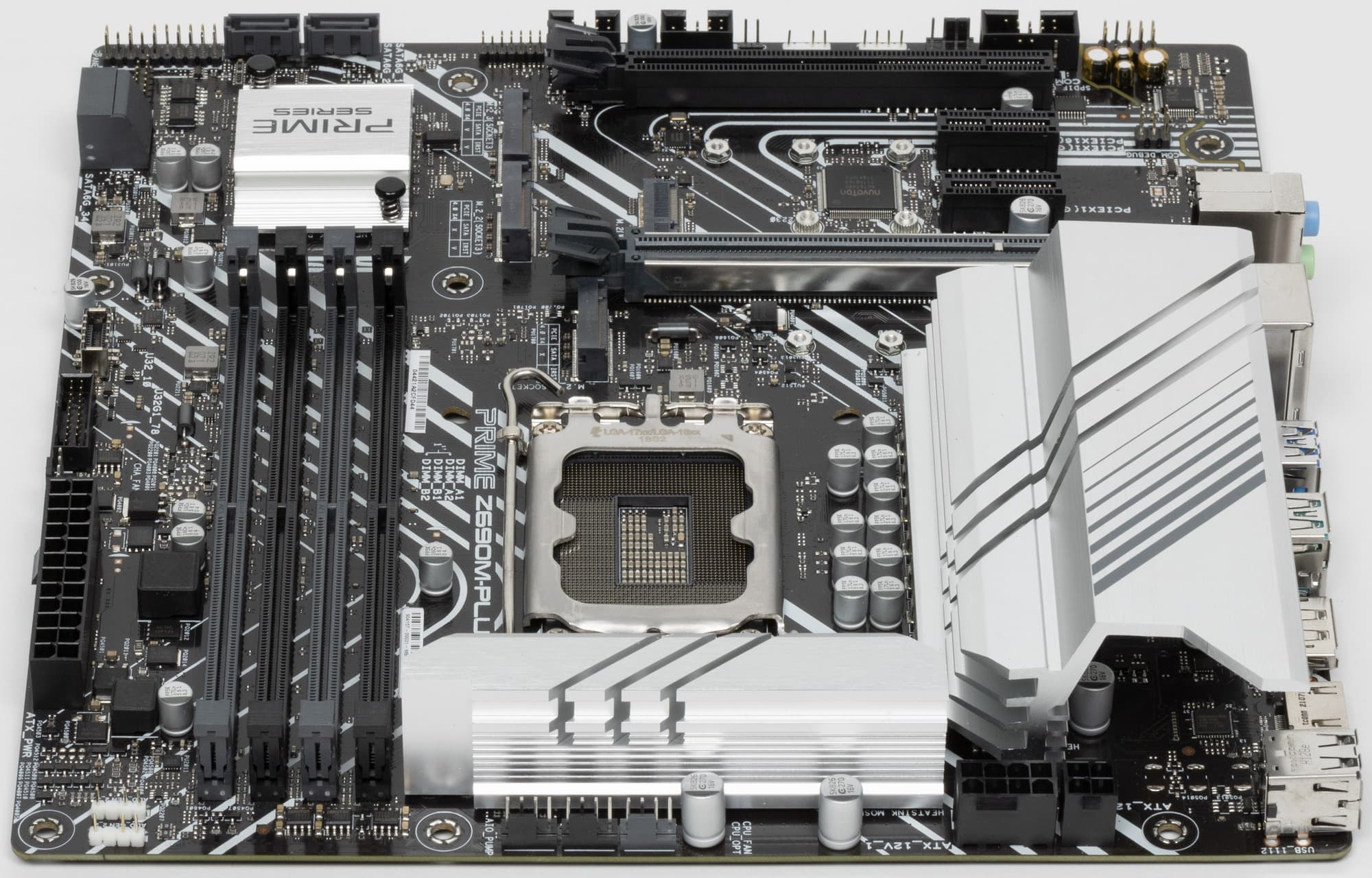

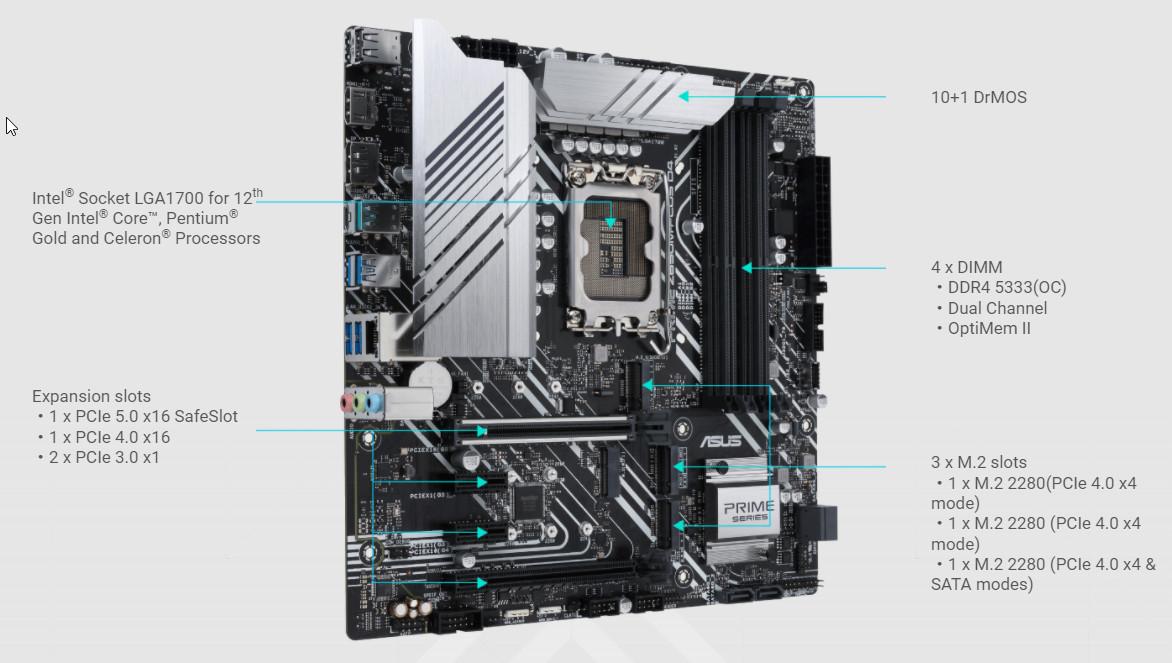

У нас сегодня на рассмотрении материнская плата, относящаяся к Prime, то есть явно не флагман. Да и даже поддержки беспроводных сетей у платы нет (однако можно отдельно купить модуль WiFi, слот для него имеется). Но не будем забегать вперед, переходим к изучению Asus Prime Z690M-Plus D4. Наверно главной ее особенностью является поддержка памяти DDR4.

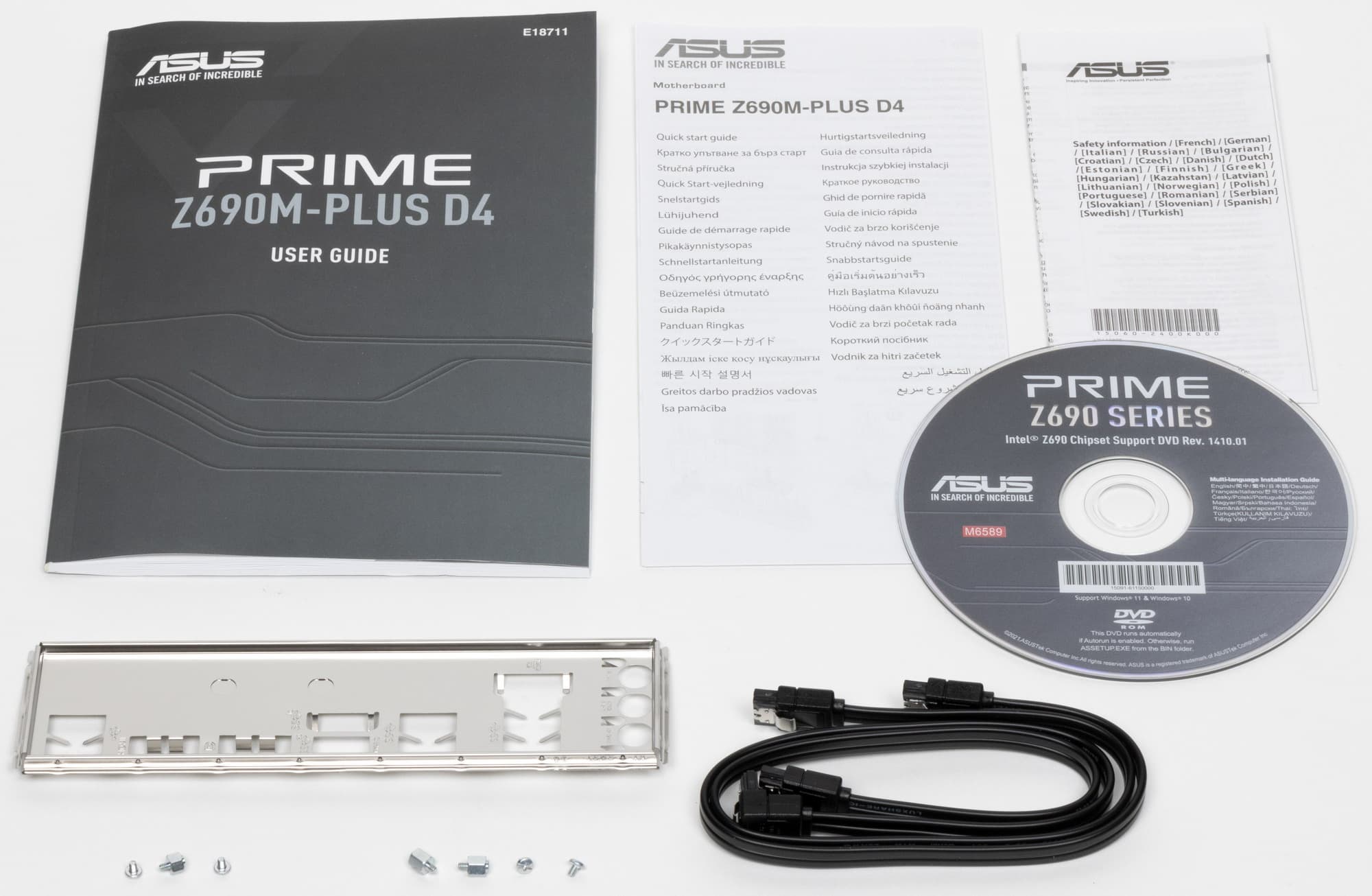

Плата поставляется в стандартной коробке фирменного дизайна серии Prime. Комплект размещен под платой в отдельном отсеке.
Кроме традиционных элементов типа руководства пользователя и кабелей SATA, комплект поставки включает винтики для М.2 слотов, накопитель с ПО, «заглушку» на заднюю панель и ... все.
ПО поставляется на CD (полный бред, конечно, однако все равно надо скачивать последние версии ПО с вебсайта компании).

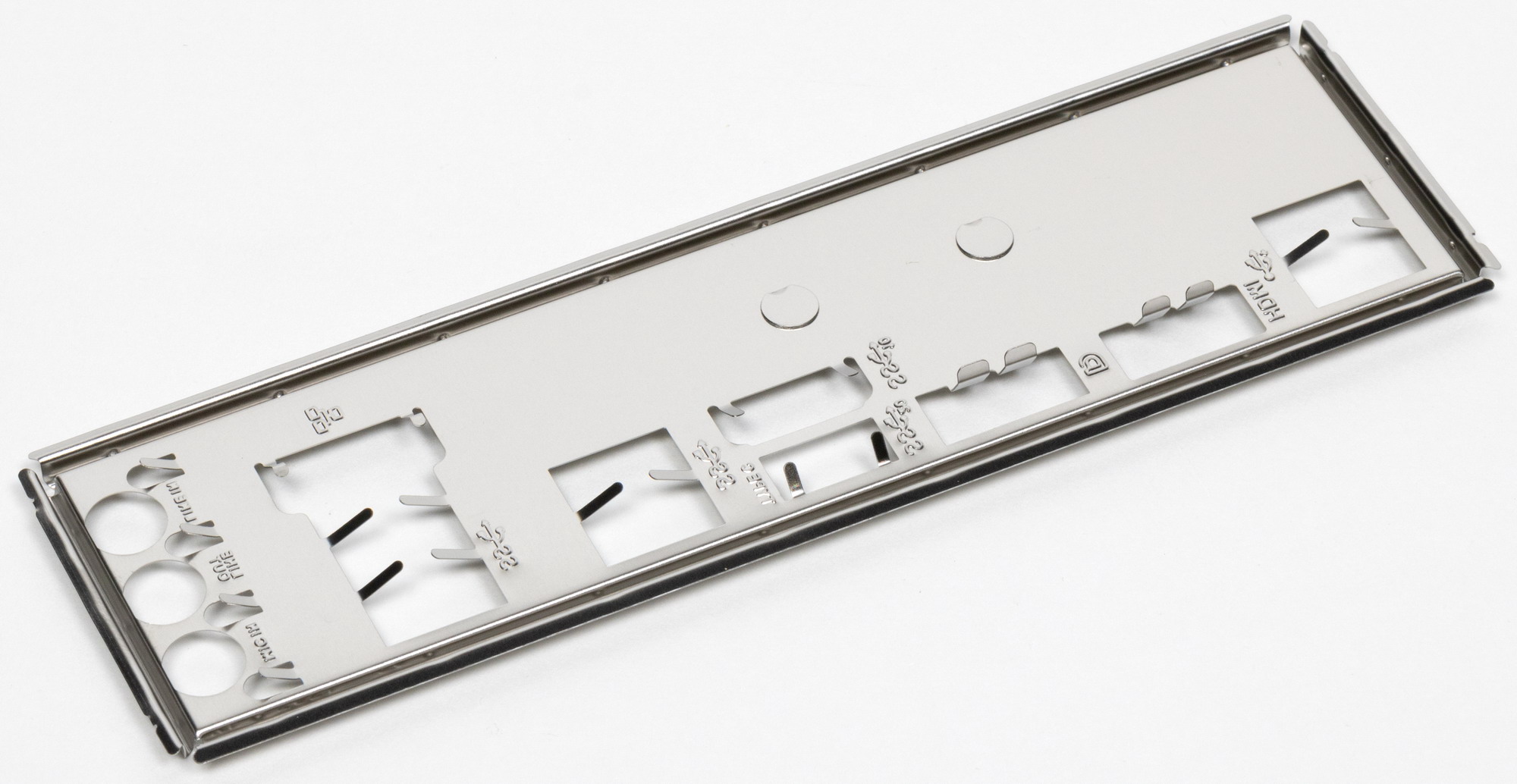

Особо отмечу, что «заглушка» на заднюю панель с разъемами не смонтирована на самой плате, а идет в комплекте (давно такого не попадалось).

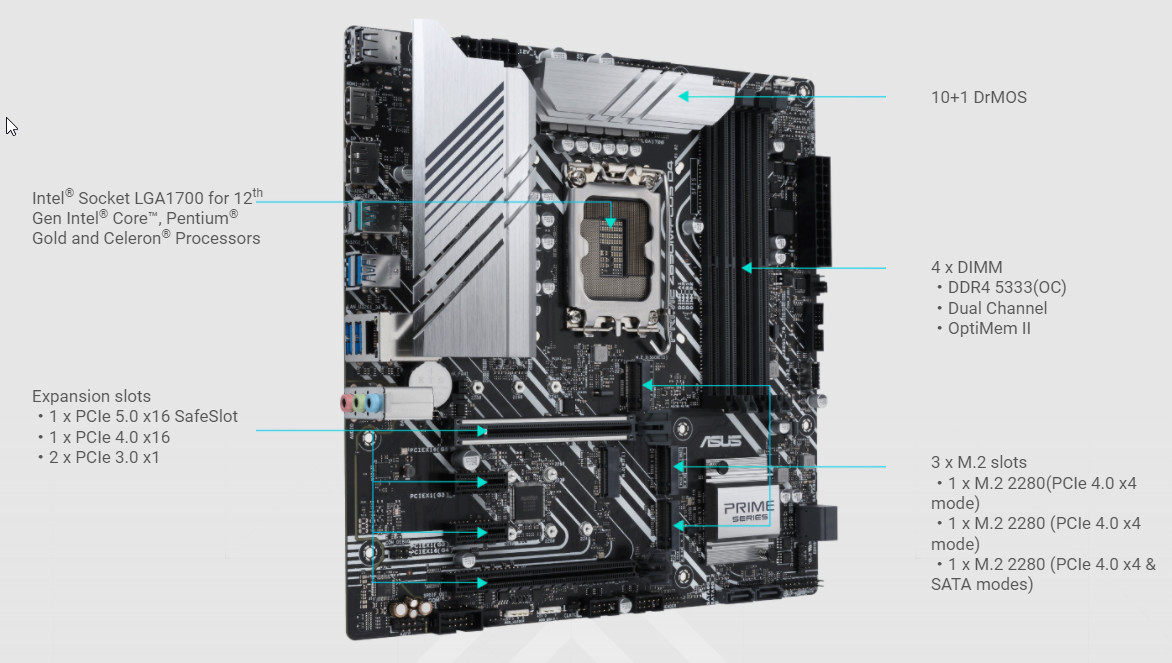

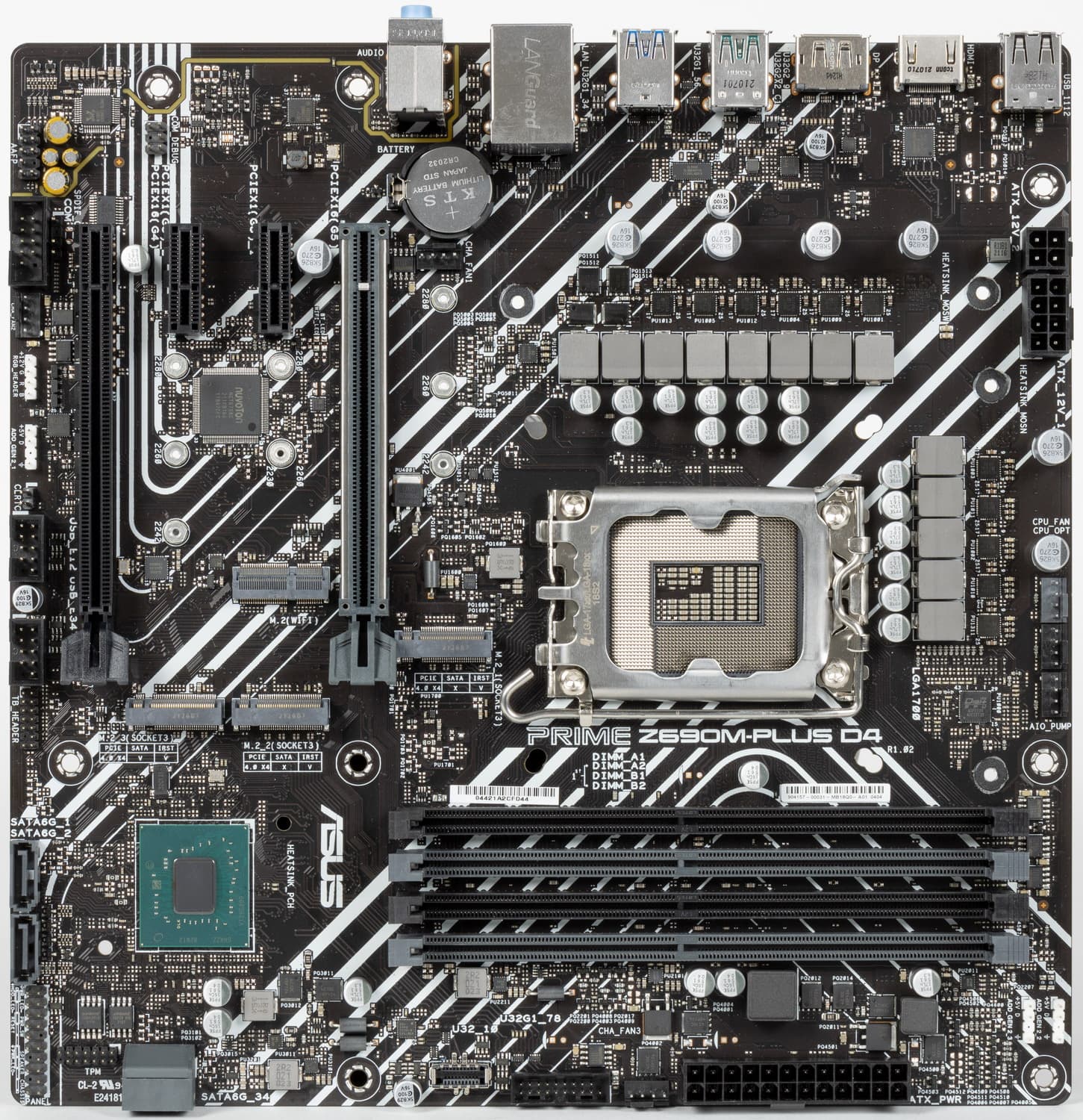

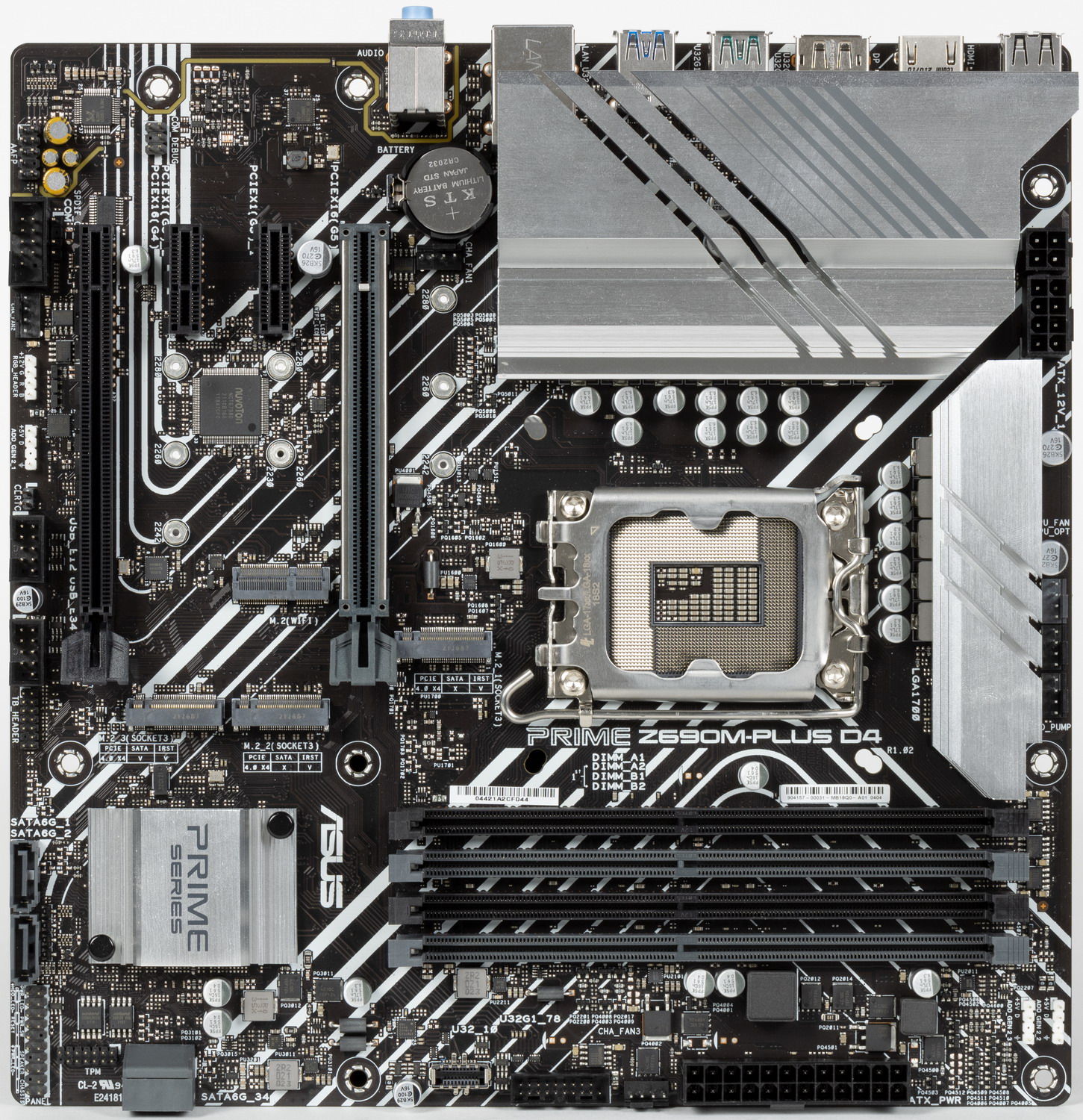

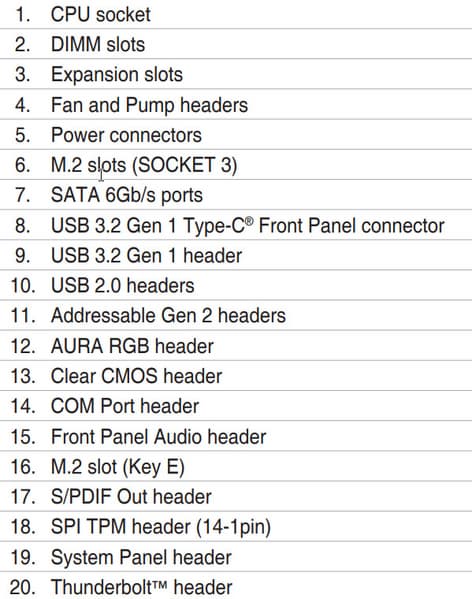

Форм-фактор
Форм-фактор Mini-ITX имеет размеры 170×170 мм, microATX — до 244×244 мм, ATX — до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus Prime Z690M-Plus D4 имеет размеры 244×244 мм, поэтому выполнена в форм-факторе microATX, и на ней имеются 8 монтажных отверстий для установки в корпус.

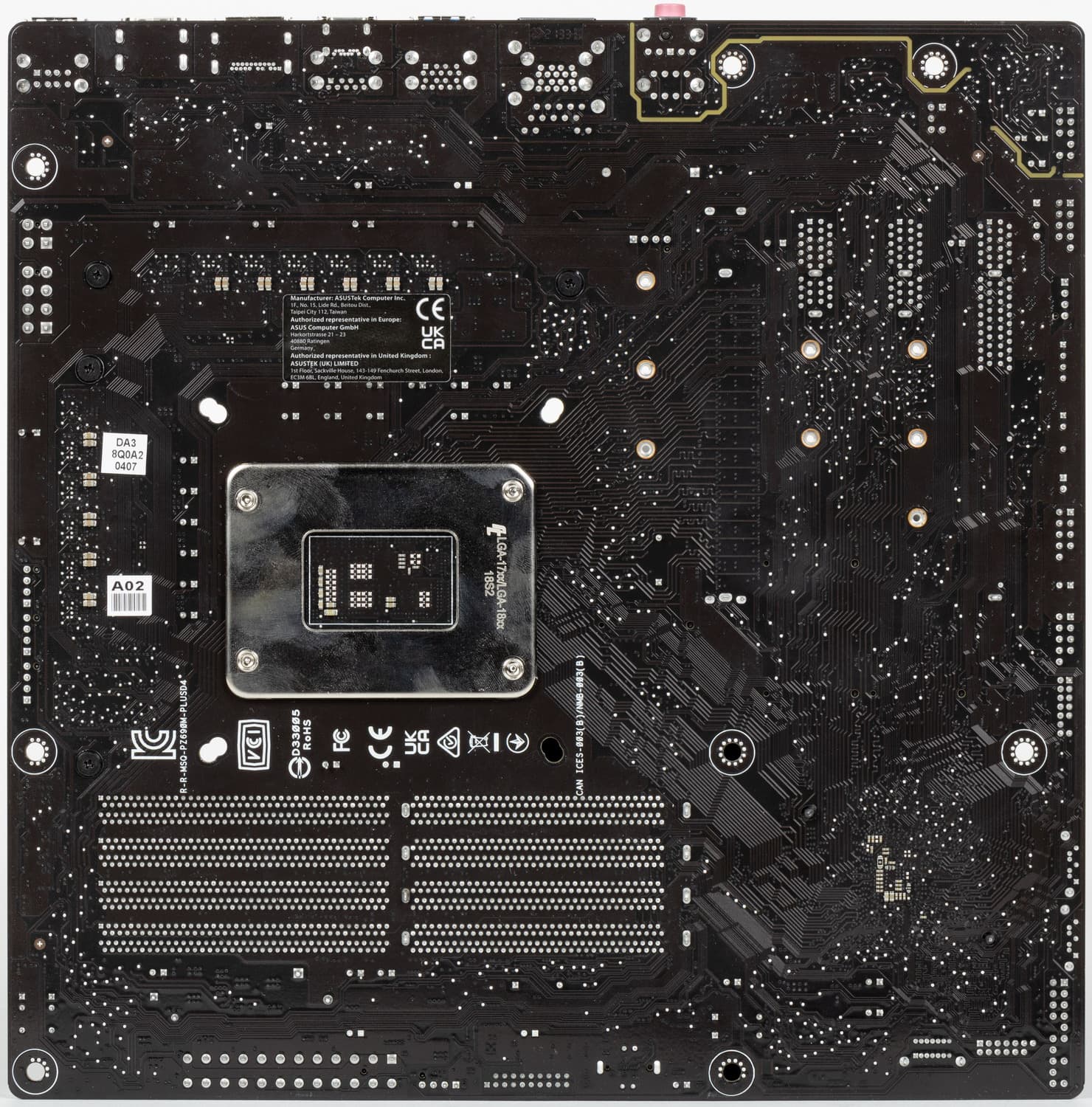

На оборотной стороне ничего по сути нет. Текстолит обработан: во всех точках пайки острые концы срезаны. Бэкплейта нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

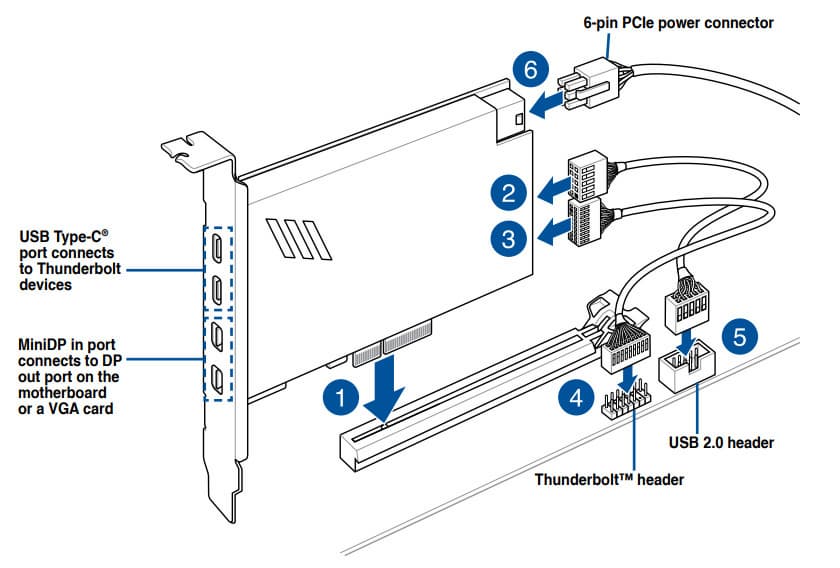

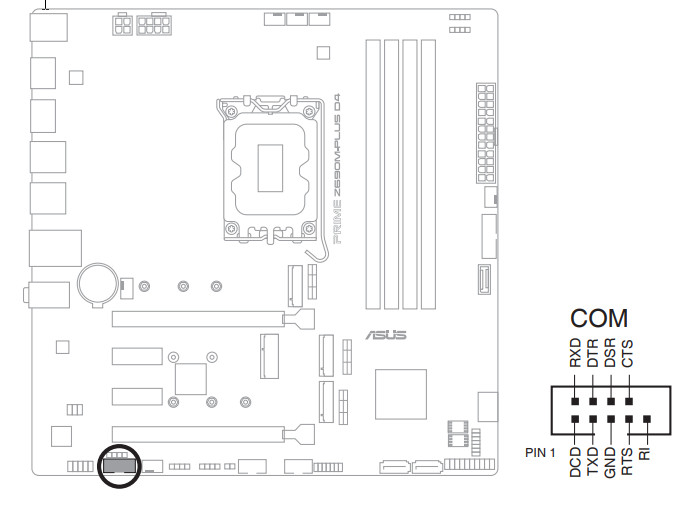

| Поддерживаемые процессоры | Intel Core 12-го поколения |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel Z690 |
| Память | 4 × DDR4, до 5333 МГц (XMP), до 128 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC857 (7.1) |
| Сетевые контроллеры | 1 × Intel WGI219 Ethernet 1,0 Гбит/с |
| Слоты расширения | 1 × PCIe 5.0 x16 (режим x16) 1 × PCIe 4.0 x16 (режим x4) 2 × PCIe 3.0 x1 |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (Z690) 1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (Z690, PCIe 4.0 x4 для устройств формата 2260/2280) 1 × M.2 (Z690, PCIe 4.0 x4/SATA для устройств формата 2242/2260/2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (GL850G) 2 × USB 2.0: 2 порта Type-A (черные) на задней панели (Z690) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (Z690) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (Z690) 1 × USB 3.2 Gen1: 1 внутренний разъем Type-C (Z690) 1 × USB 3.2 Gen2x2: 1 порт Type-C на задней панели (Z690) 1 × USB 3.2 Gen2: 1 порт Type-A (зеленый) (Z690) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 1 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 2 × USB 2.0 (Type-A) 1 × RJ-45 5 аудиоразъемов типа миниджек 1 × HDMI 2.1 1 × DP 1.4 |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 разъем для подключения порта USB 3.2 Gen1 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 6 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем Thunderbolt 1 разъем COM-port 1 разъем TPM для устройств безопасности 1 разъем S/PDIF (выход) 2 разъема для подключения управления с передней панели корпуса |
| Форм-фактор | microATX (244×244 мм) |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память

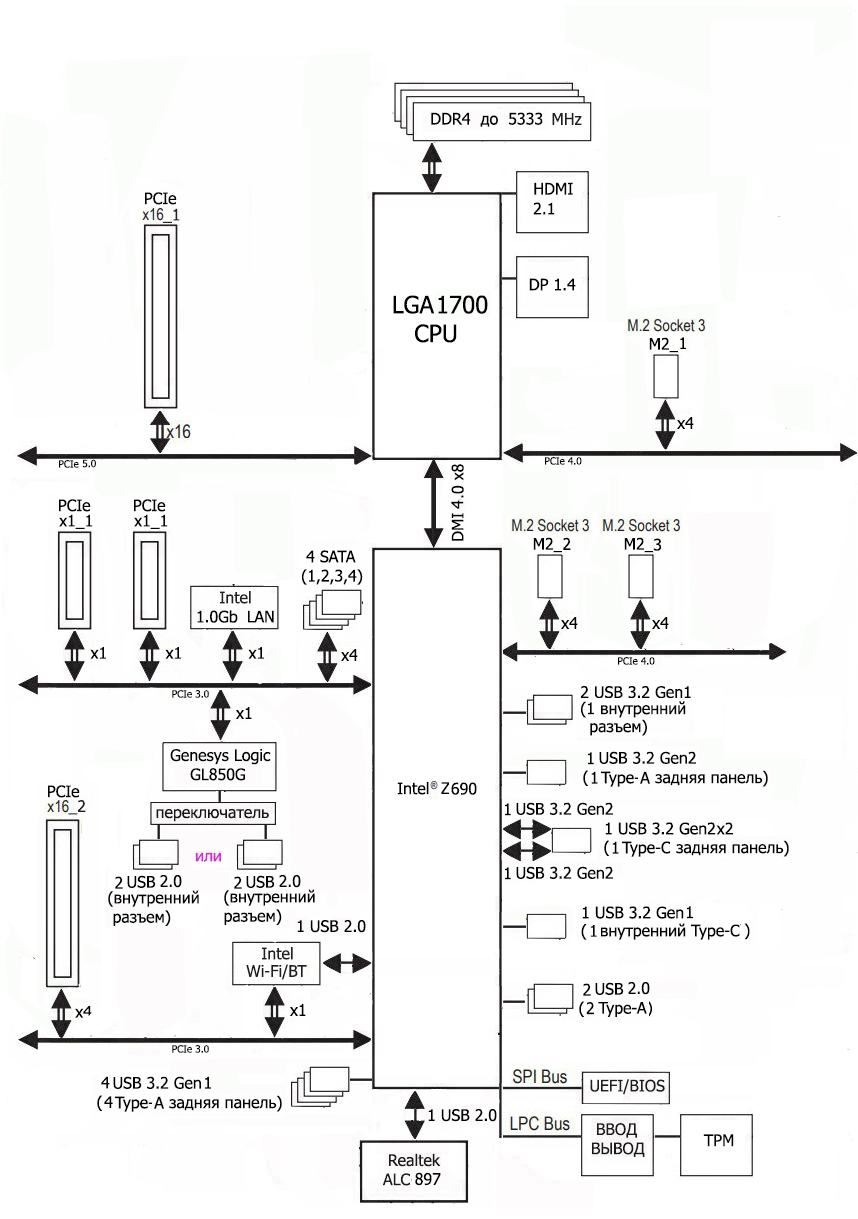

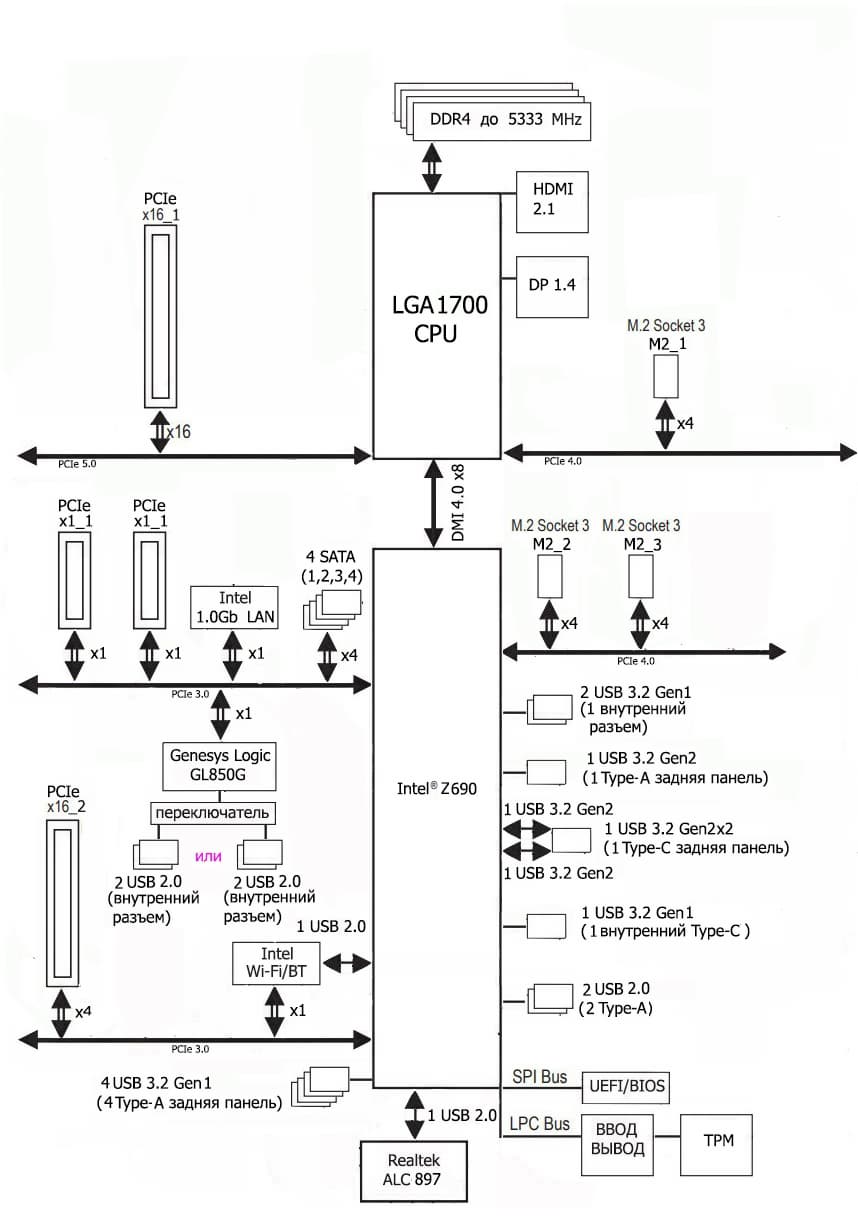

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR4 до 3200 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты сильно выше. В частности данная плата поддерживает частоты до 5333 МГц.
Процессоры Intel Core 12-го поколения (совместимые с сокетом LGA1700 и поддерживаемые Z690) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z690 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).
В свою очередь чипсет Z690 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 4 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 28 линий PCIe (16 версии 3.0 и 12 версии 4.0).

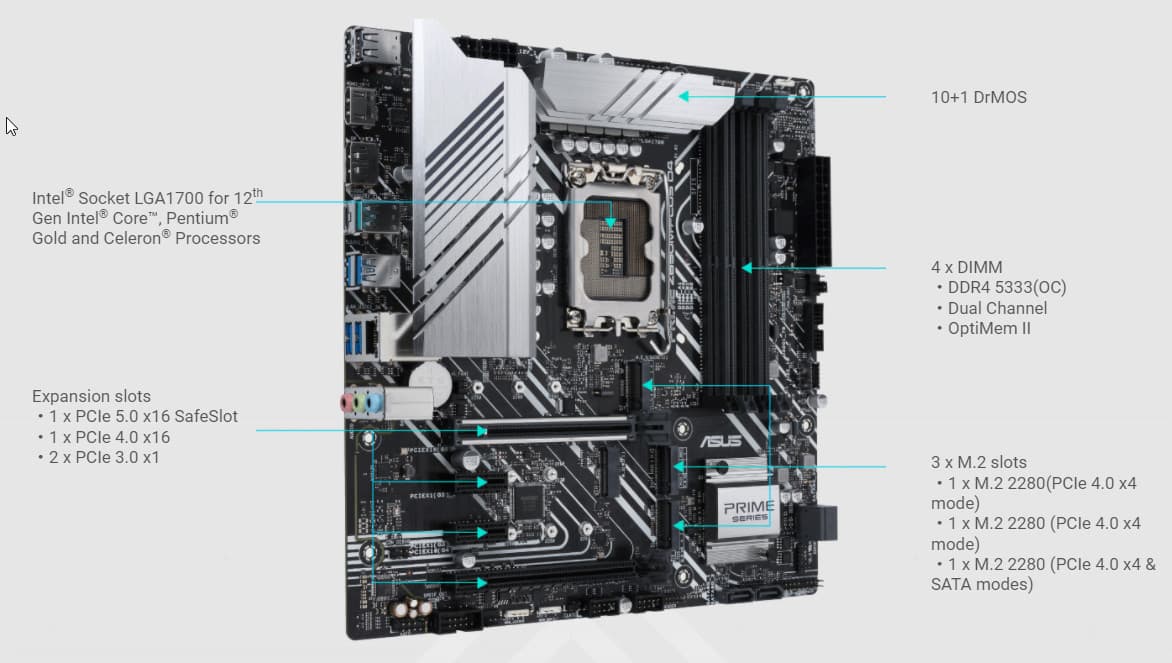

Еще раз надо напомнить, что Asus Prime Z690M-Plus D4 поддерживает процессоры Intel Core 12-го поколения, выполненные под разъем (сокет) LGA1700.

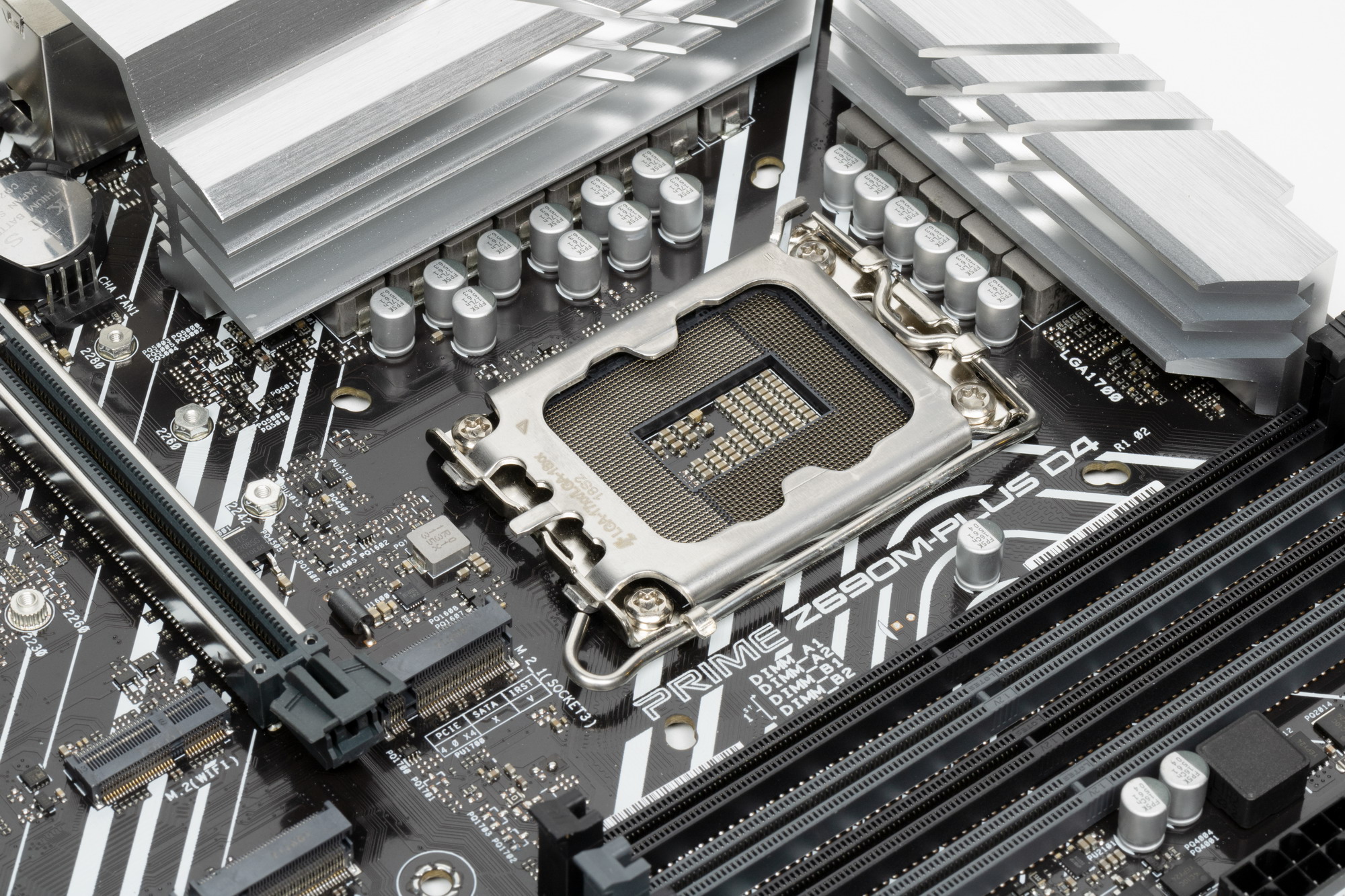

Когда-то была официальная информация от Intel, что система крепления систем охлаждения для CPU несовместима с той, что для LGA1151/1200. И что при использовании старых СО придется где-то приобретать или заказывать у производителя комплект крепежа под LGA 1700. Дело в в том, что новые процессоры 12ххх на 0.8 мм тоньше предшественников, и кулеры с жесткой установкой в матплате на фиксированную высоту просто не достанут до 12ххх. Подойдут лишь СО с пружинистой посадкой подошвы на процессор. Как показала практика, все же очень многие СО подходят для нового сокета без особых заморочек..
Тем не менее, для совместимости со старыми СО у данной платы имеются овальные отверстия вокруг сокета.

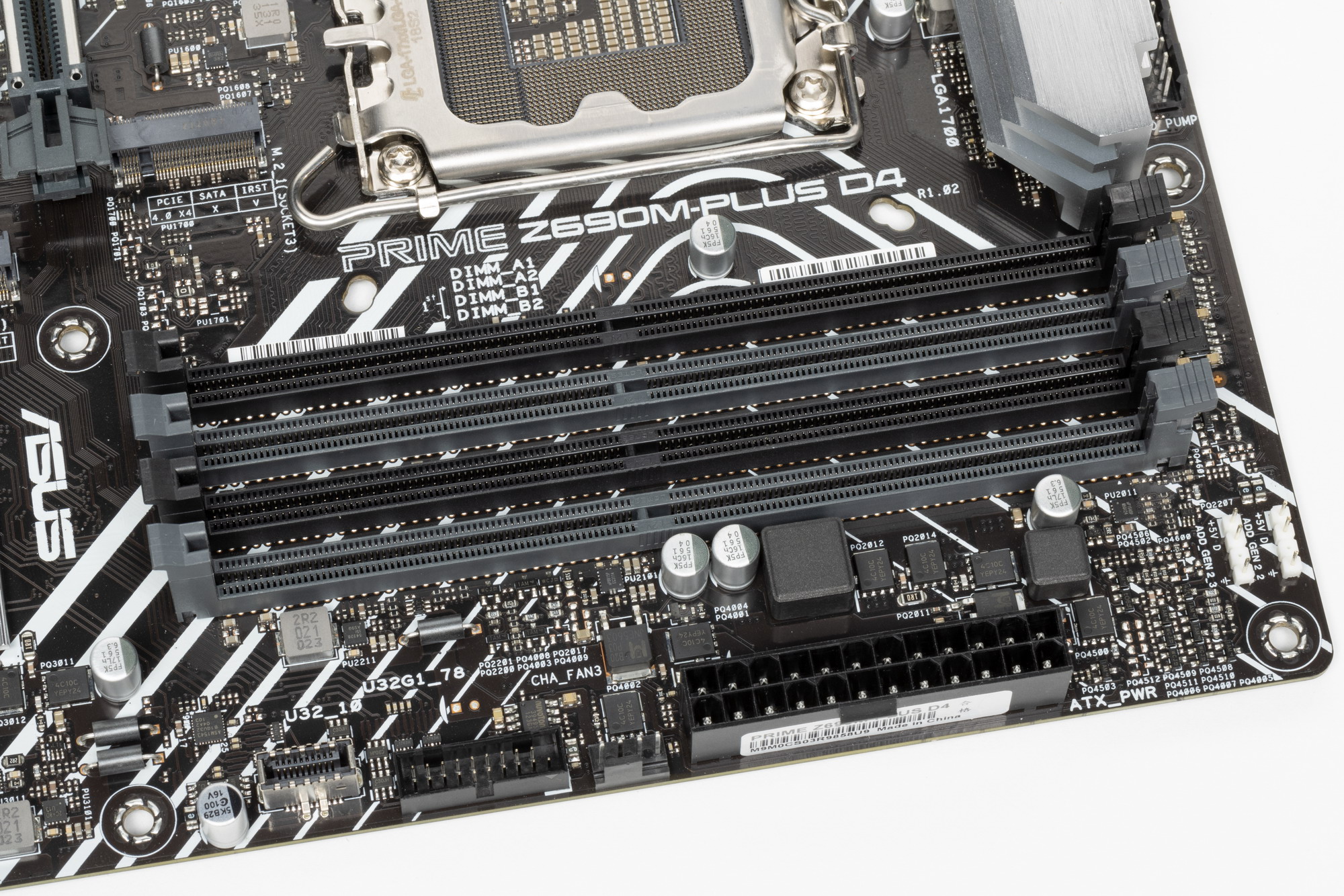

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Разумеется, поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, разные «фенечки»

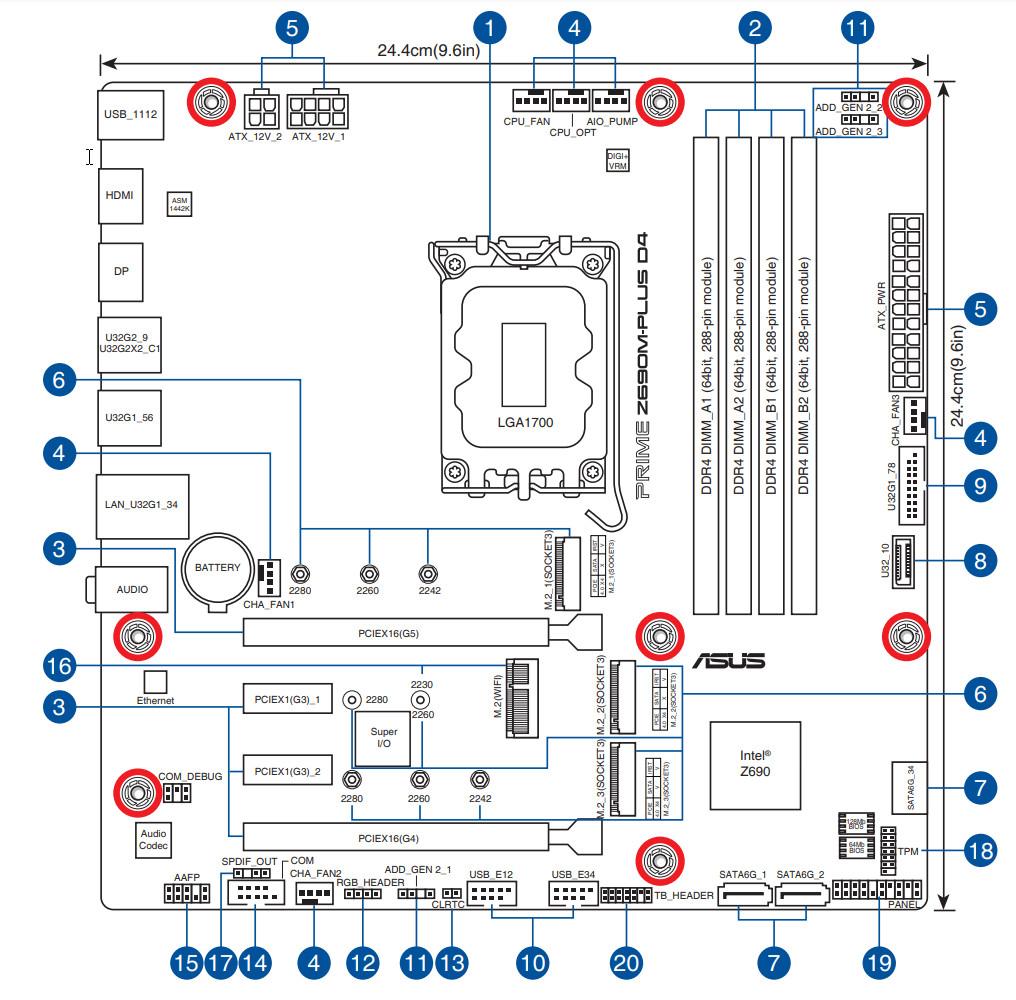

Выше мы изучили потенциальные возможности тандема Z690+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

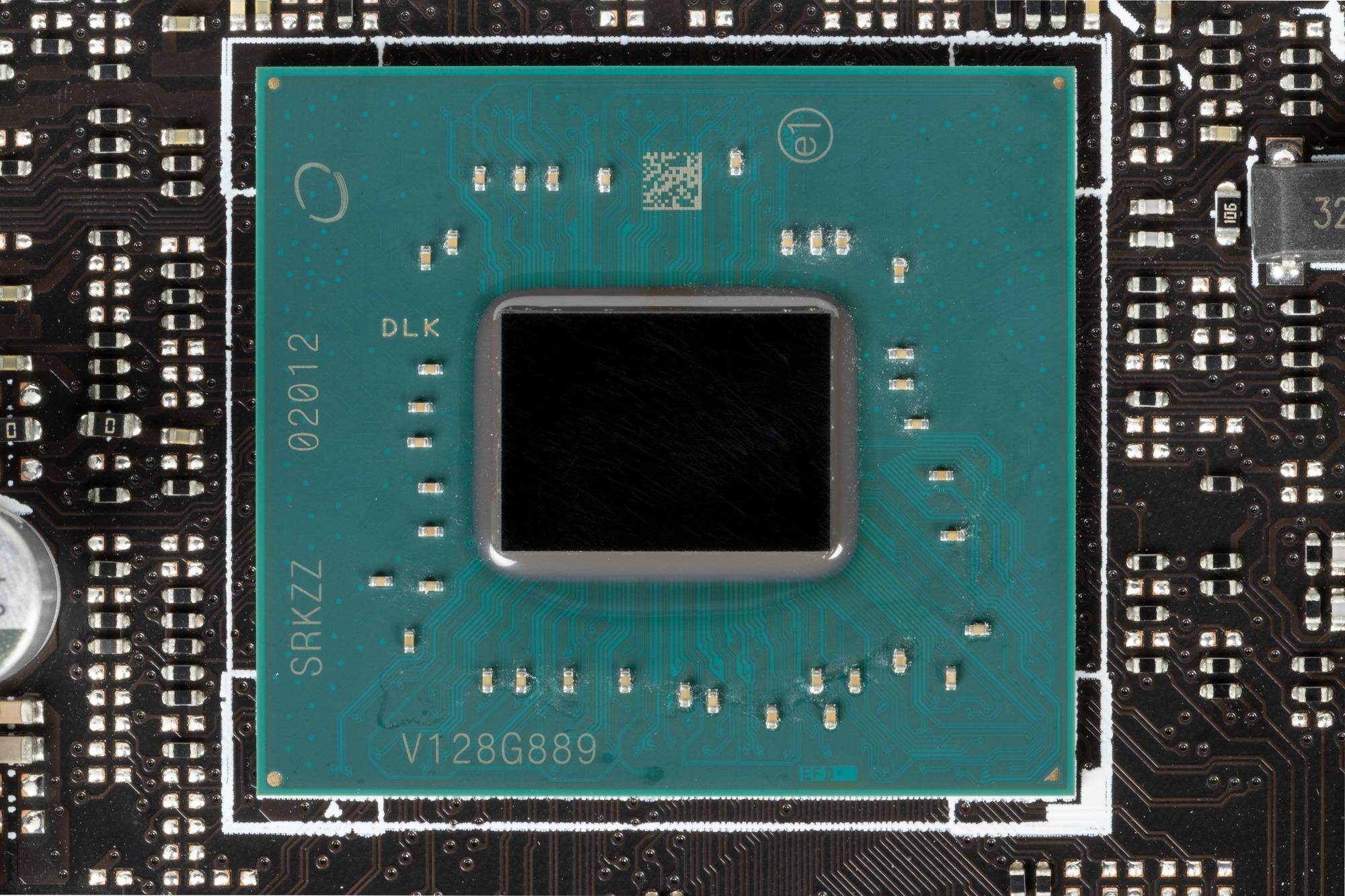

Кроме USB-портов, к которым мы подойдем позже, чипсет Z690 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 12 линий PCIe 4.0 и 16 линий PCIe 3.0):
- Слот PCIe x16_2 (4 линии PCIe 4.0);
- порты SATA_1/2/3/4: максимум 4 линии PCIe 3.0;
- Слот M.2 (ключ Е, для беспроводной связи) (1 линия PCIe 3.0);
- Слот M.2_3 (4 линии PCIe 4.0);
- Слот M.2_2 (4 линии PCIe 4.0);
- Слот PCIe x1_1 (1 линия PCIe 3.0);
- Слот PCIe x1_2 (1 линия PCIe 3.0);
- Genesys Logic GL850G (USB 2.0 хаб) (1 линия PCIe 3.0);
- Intel WGI219 (Ethernet 1,0Gb/s) (1 линия PCIe 3.0)
21 линия PCIe оказалась занятой (12 PCIe 4.0 + 9 PCIe 3.0). В чипсете Z690 связь с аудиокодеками идет через USB-порт. Также одна линия USB 2.0 зарезервирована на поддержку BT (слот M.2 (key E) для беспроводного адаптера). Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12-го поколения всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 идут на единственный PCIe x16_1, так что вариантов переключений просто физически нет.

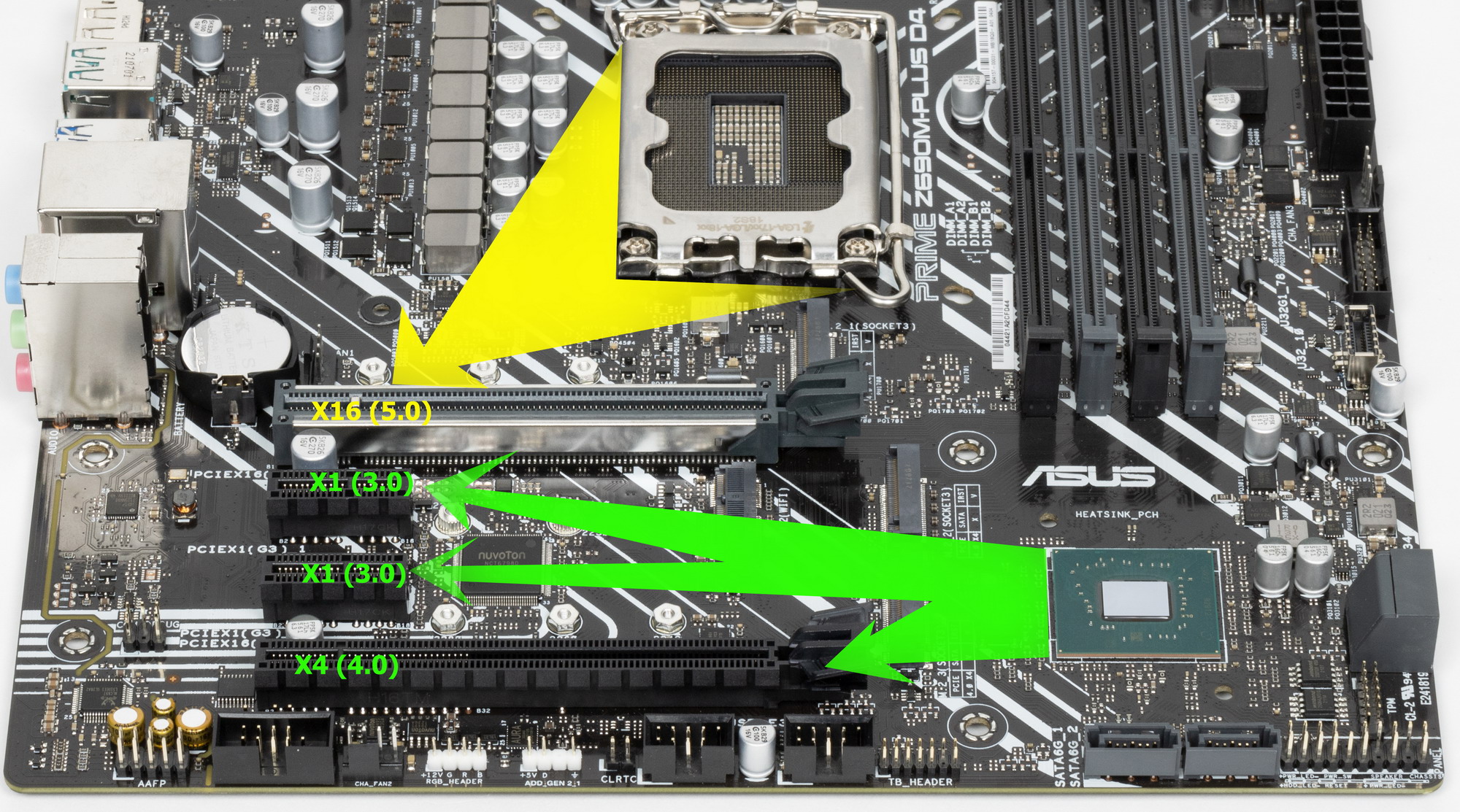

Теперь в целом про слоты PCIe. Всего на плате есть 4 слота: два PCIe x16 (для видеокарт или других устройств) и два PCIe x1. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x16_2 подключен к Z690, однако физически он получает лишь 4 линии PCIe 4.0.
Как видим, перераспределений линий PCIe у этой материнки нет, поэтому и мультиплексоров нет.

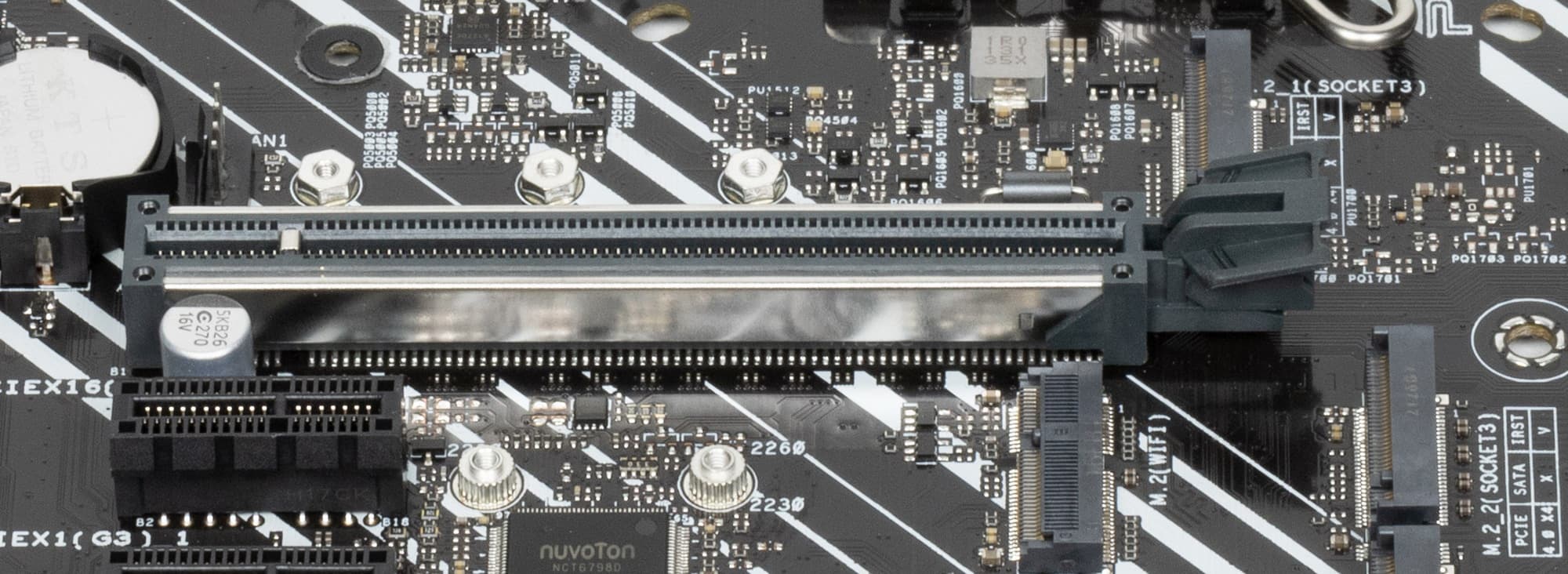

Первый («процессорный») слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
На очереди — накопители.

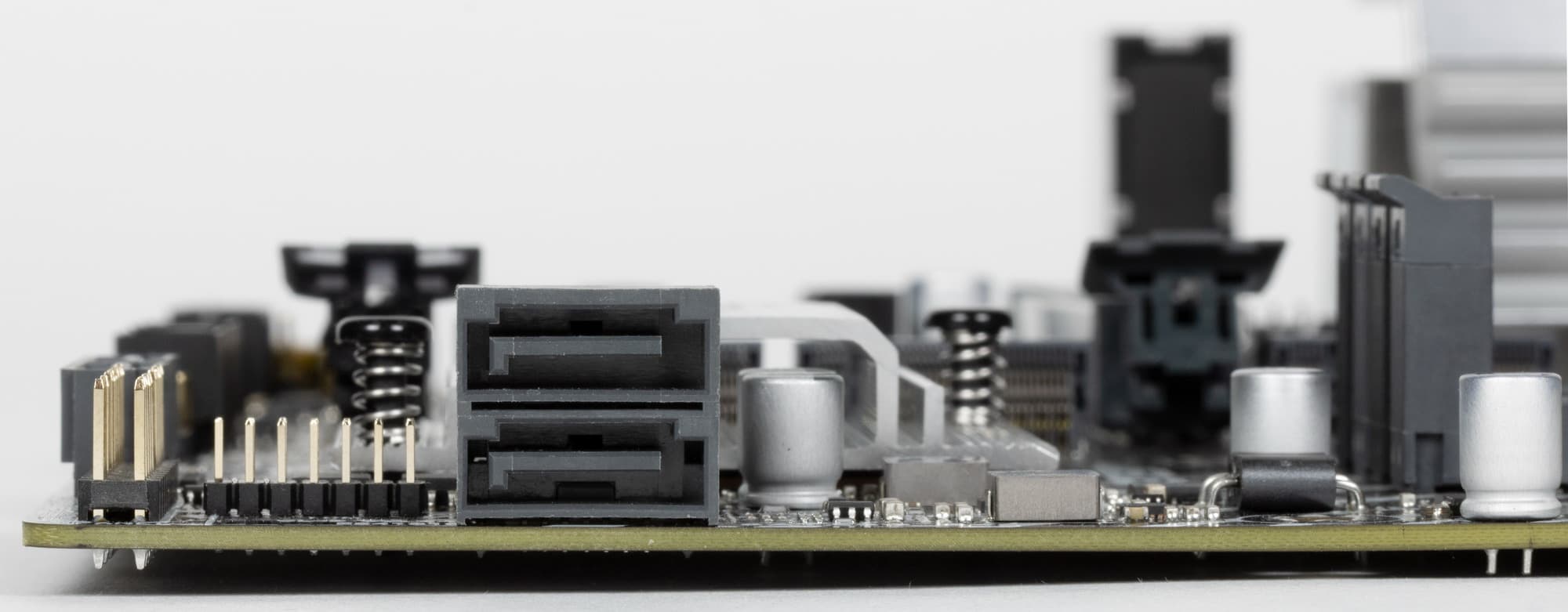

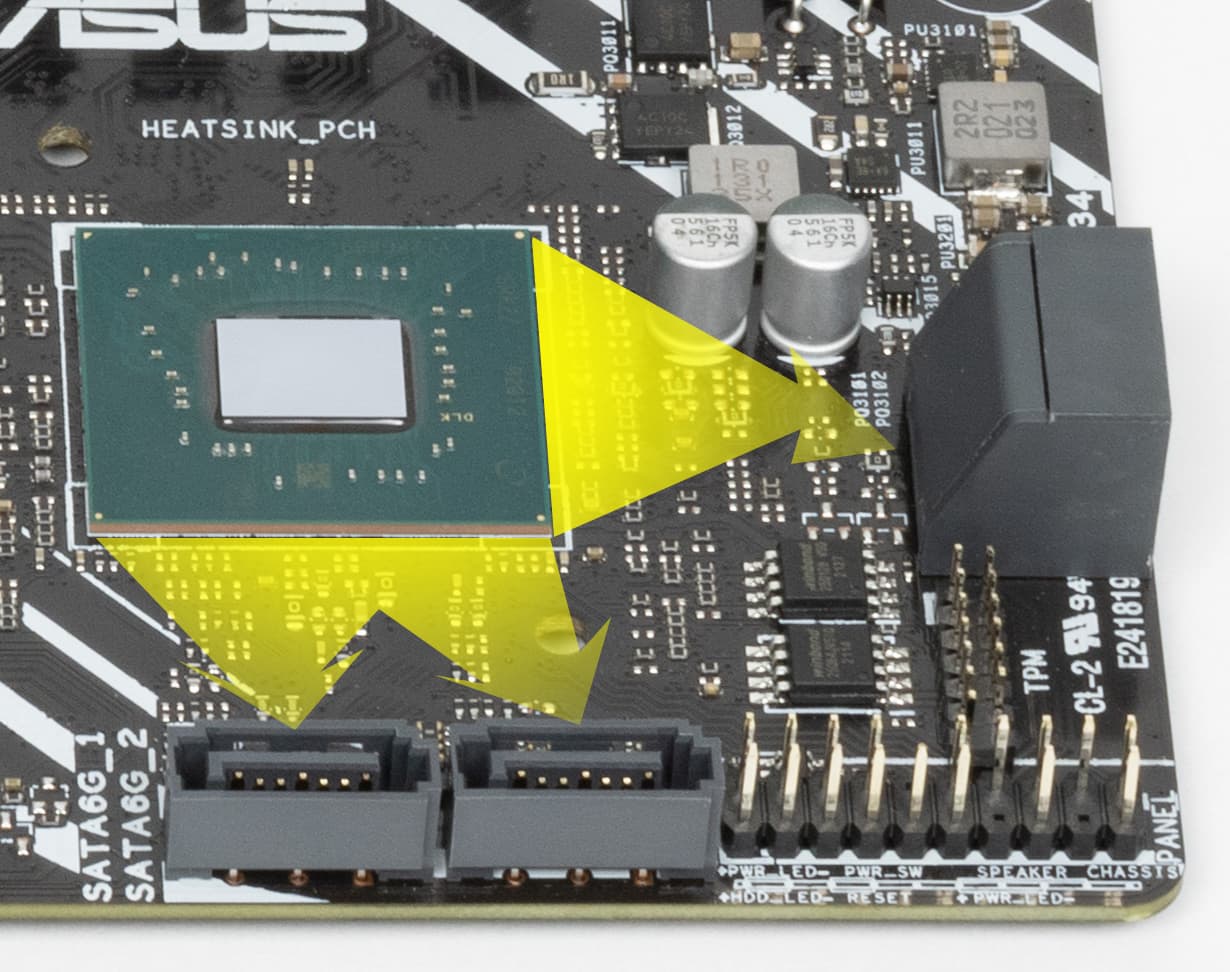

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет Z690 и поддерживают создание RAID. При этом порты расположены по-парно у нижнего правого угла матплаты: порты 1 и 2 ориентированы вертикально, а 3 и 4 — горизонтально.

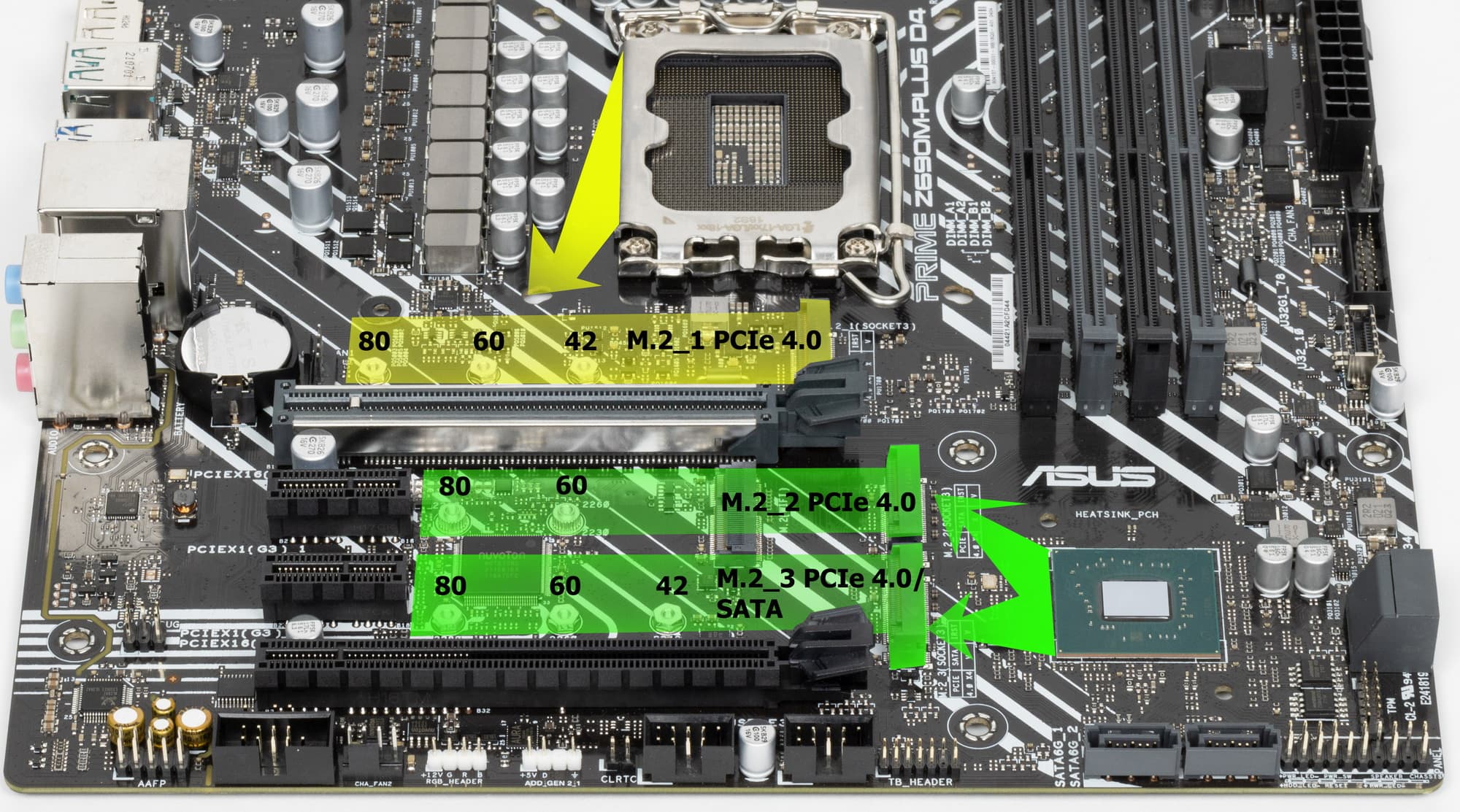

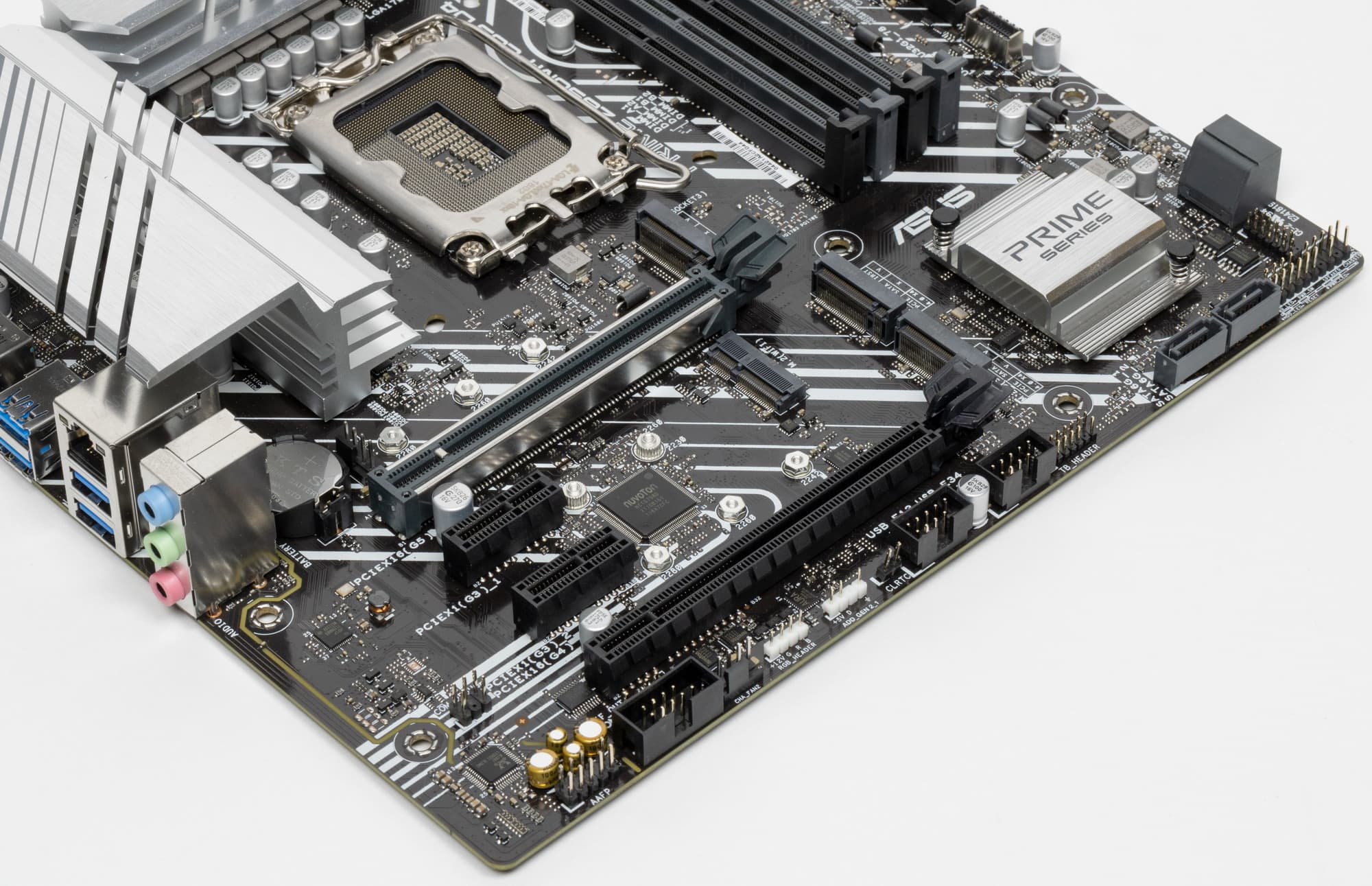

Материнская плата имеет 3 гнезда форм-фактора М.2.
Второй и третий слоты M.2 (M2_2, M2_3) получают данные от чипсета Z690, а первый — от CPU (PCIe 4.0). При этом только М2_3 (PCIe 4.0) поддерживает модули с любым интерфейсом, а все остальные работают с модулями только с PCIe интерфейсом.
Никаких разделений ресурсов у слотов и портов нет.
М2_1 и М2_3 слоты поддерживают размеры модулей: 2242/2260/2280, а М2_2 только 2260/2280. На всех M.2 можно организовать RAID, а также использовать для Intel Optane Memory. Следует особо отметить новый способ крепления накопителей М.2 в слотах: через установленные на стойках поворотные замки, что позволяет обойтись без тех самых очень маленьких винтиков, которые легко потерять.
Все M.2 слоты без охлаждения..
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

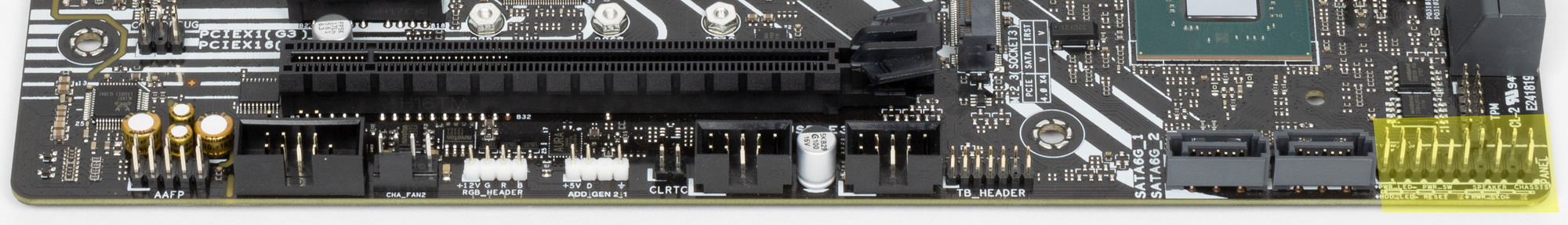

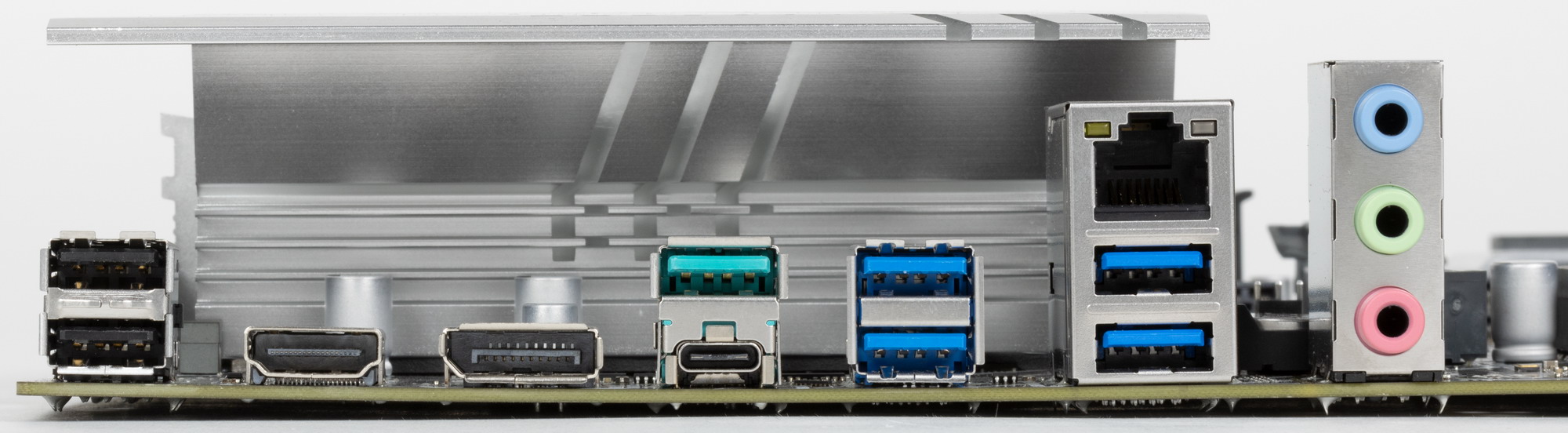

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z690 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 4 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 21 линия из 28).
И что мы имеем? Всего на материнской плате — 15 портов USB:
- 1 порт USB 3.2 Gen2x2: реализован с помощью Z690 (потрачены 2 линии USB 3.2 Gen2) и представлен на задней панели портом Type-C;
- 1 порт USB 3.2 Gen2: реализован через Z690 и представлен на задней панели портом Type-A (зеленого цвета);

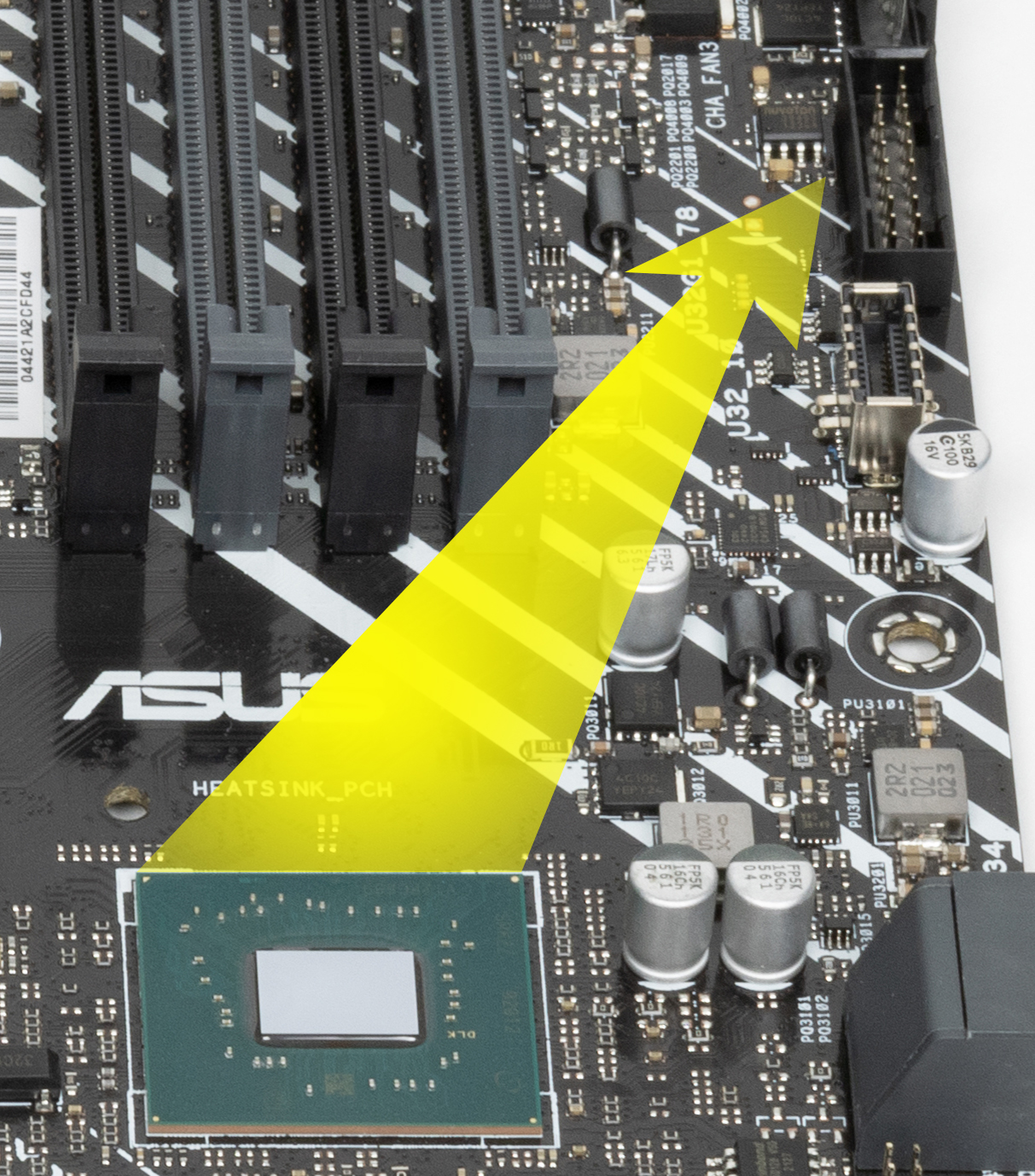

- 7 портов USB 3.2 Gen1: все реализованы через Z690 и представлены: 4 портами Type-A на задней панели (синего цвета); еще 2 представлены внутренним разъемом
на материнской плате на 2 порта; и последний представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);

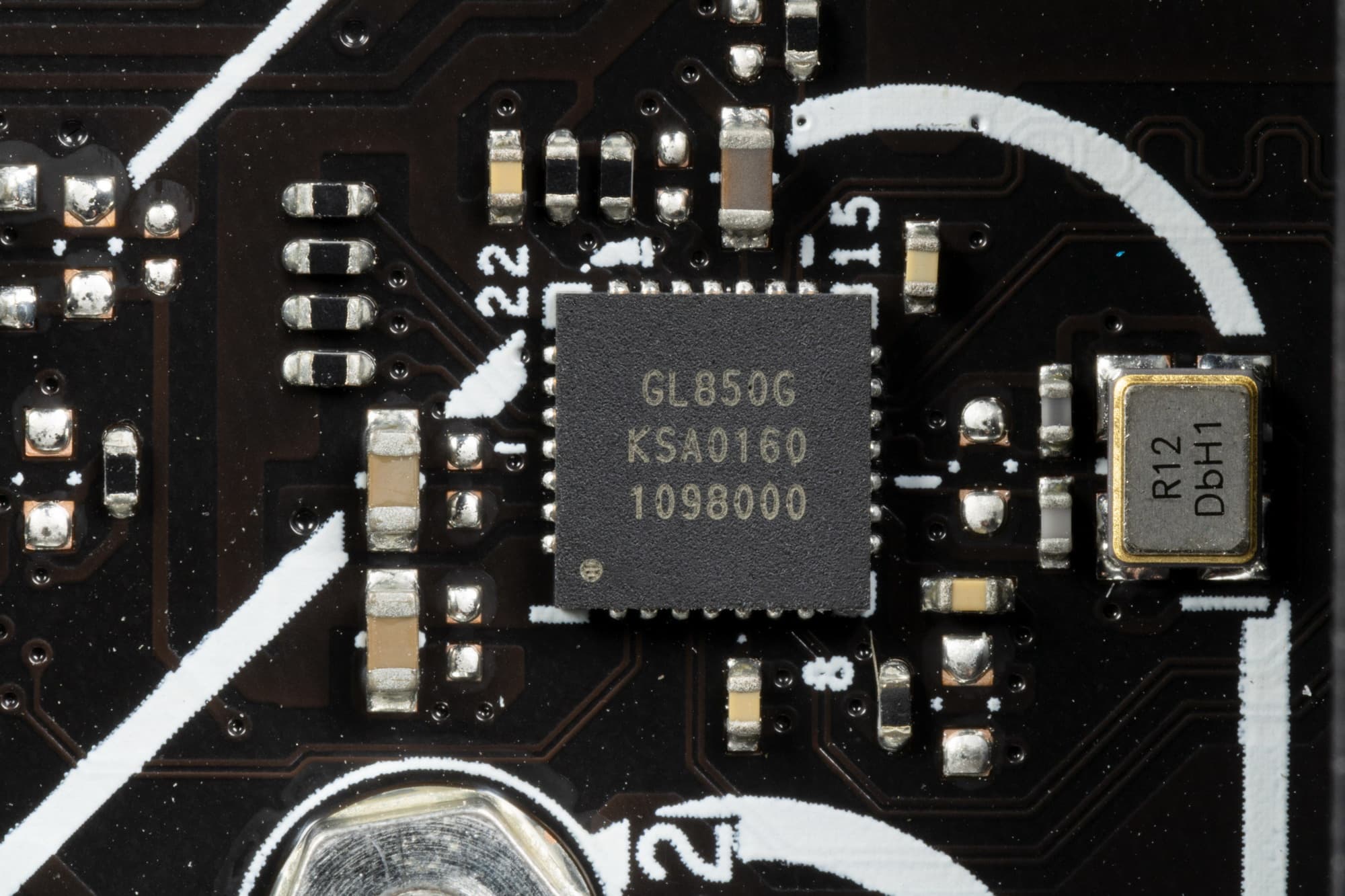

- 6 портов USB 2.0/1.1: 4 реализованы через Genesys Logic GL850G
и представлены двумя внутренними разъемами (каждый на 2 порта, при этом одновременно может работать только одна из пар); 2 реализованы через Z690 и представлены портами Type-A на задней панели (черного цвета);.
Таким образом, у нас 2 контроллера используют USB линии:
- Audio (1 линия USB 2.0);
- Bluetooth/WiFi (AX2хх) (1 линия USB 2.0 зарезервирована для слота М.2 (Key E)).
Итак, через чипсет Z690 реализовано высокоскоростных портов USB:
- 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
- + 2 USB 3.2 Gen2 для поддержки USB 3.2 Gen2x2
- + 1 выделенный USB 3.2 Gen2
- + 7 выделенных USB 3.2 Gen1
= 10 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 10 портов USB 2.0 также занято. Плюс 2 выделенных порта и 2 порта USB 2.0 на обеспечение контроллеров. Всего 14 USB портов реализовано.
Ну и 21 линия PCIe, выделенных на поддержку иной периферии.
Итого у Z690 в данном случае реализован 31 высокоскоростной порт из 38.

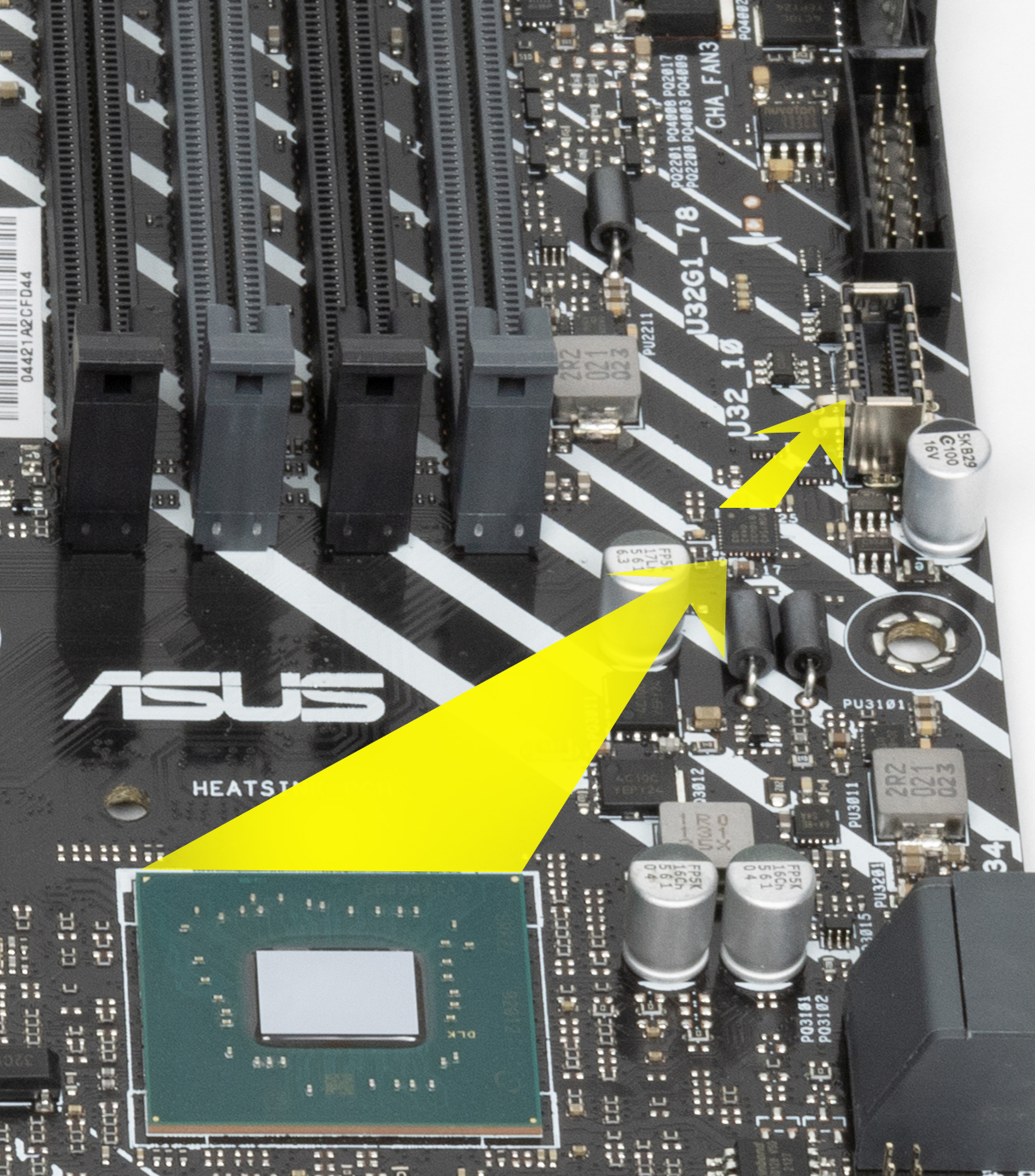

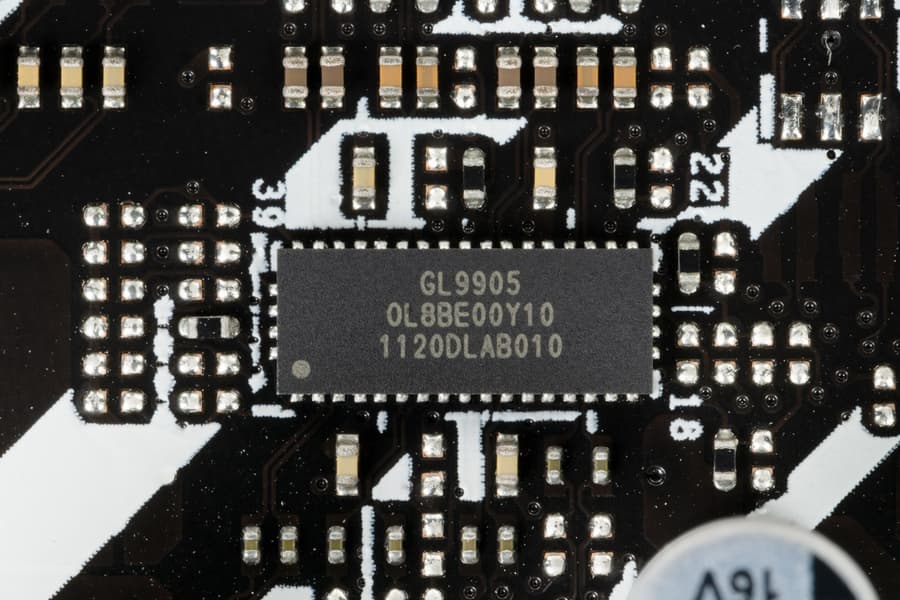

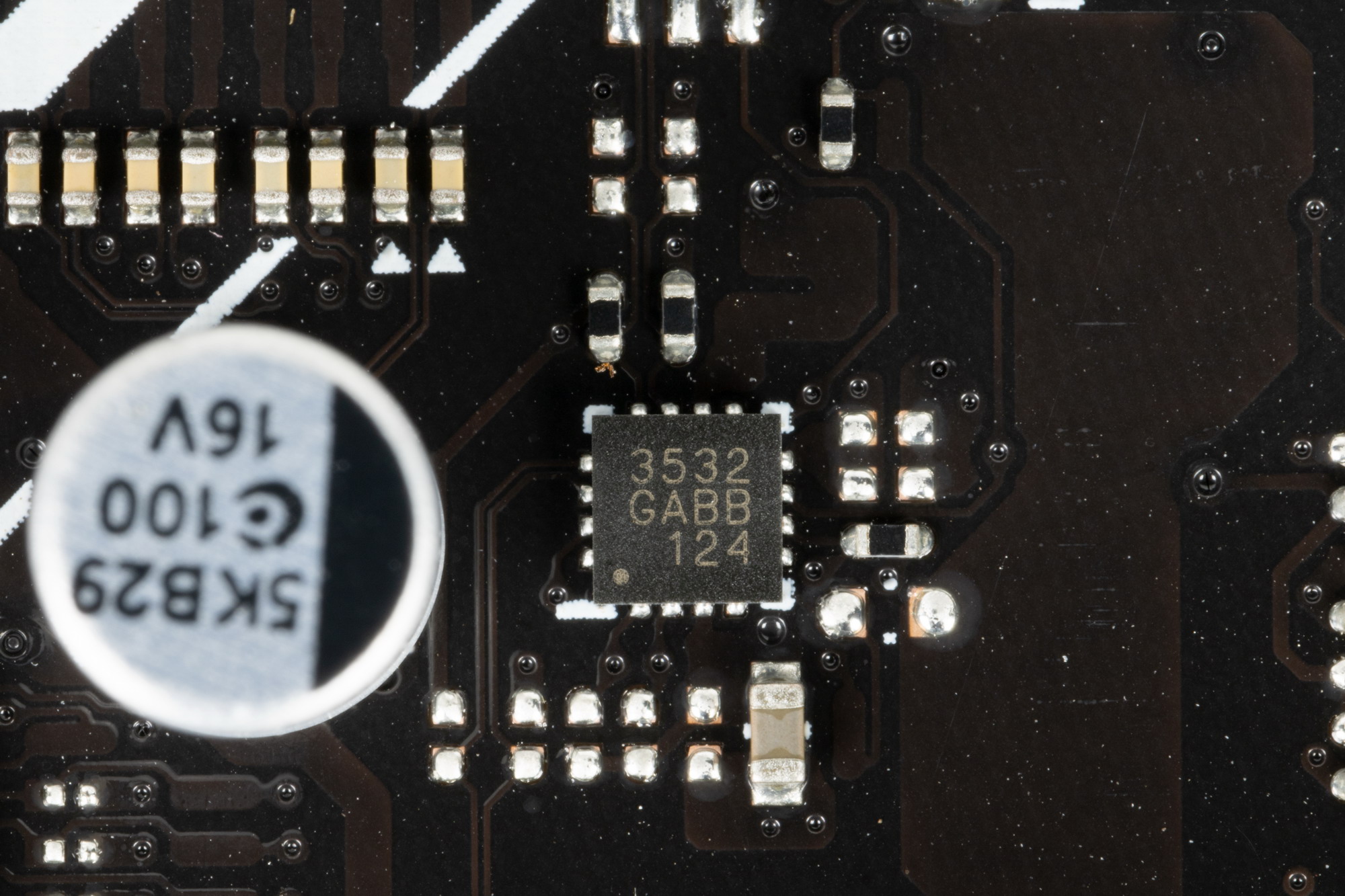

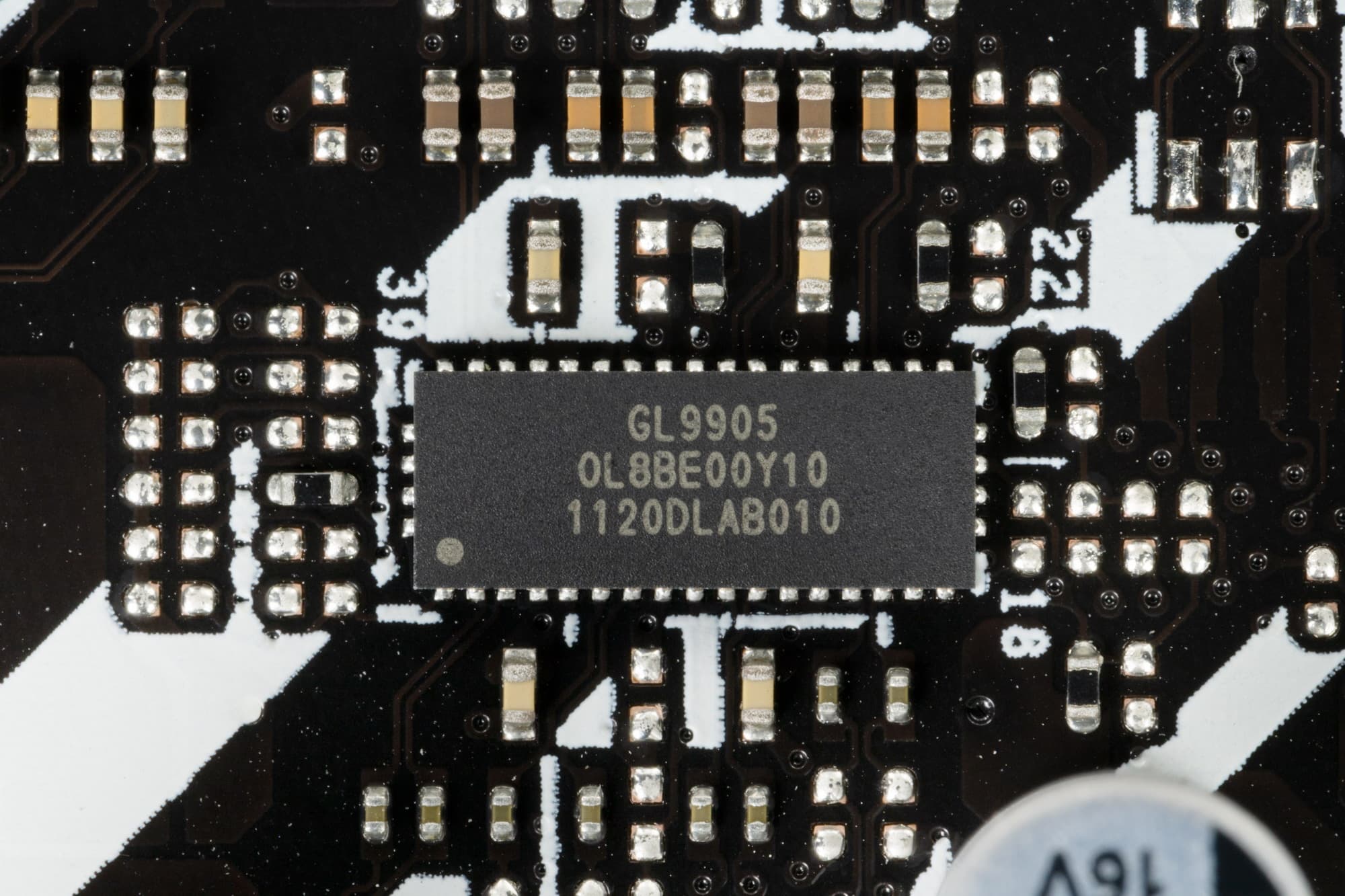

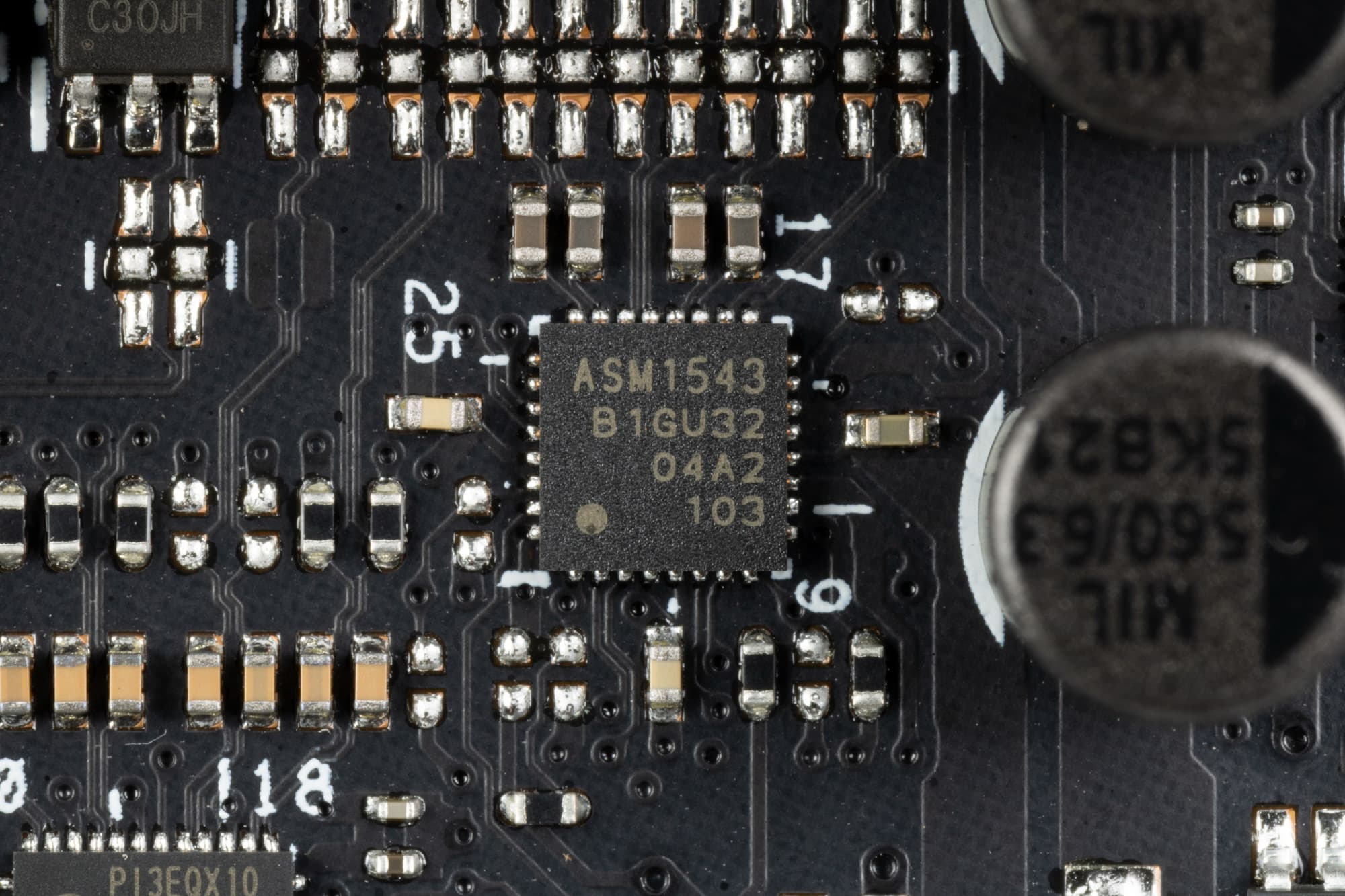

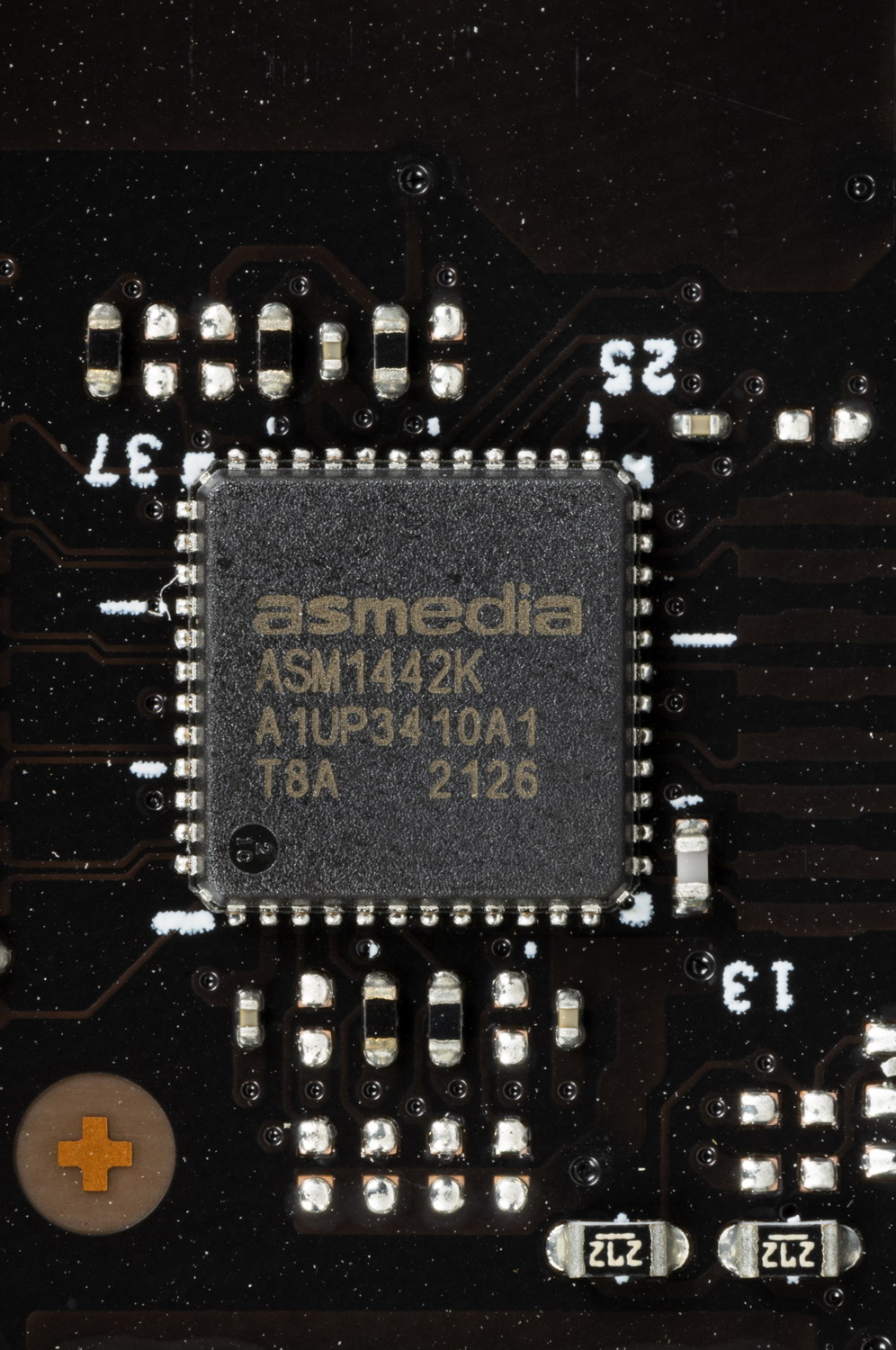

Все быстрые USB порты Type-C оснащены ре-драйверами, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.
Теперь о сетевых делах.

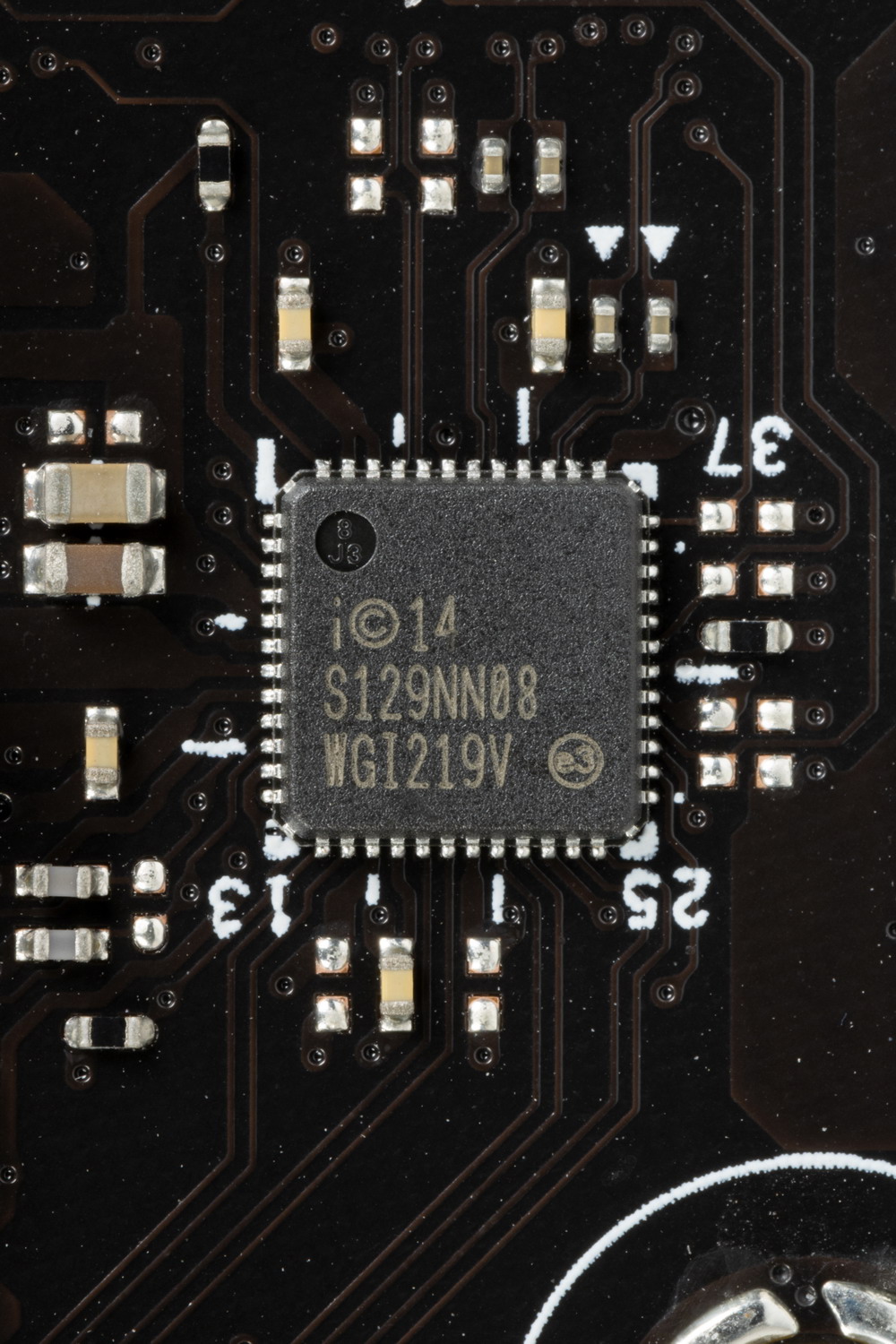

Материнская плата оснащена средствами связи посредственно. Имеется только один Ethernet-контроллер Intel WGI219, способный работать по стандарту 1,0 Гбит/с.
Беспроводной связи нет, однако имеется слот М.2 (Key E) для адаптера BT/WiFi (его надо покупать отдельно).
Заглушка, традиционно надеваемая на заднюю панель, идет в комплекте (в данном случае не надета на панель).

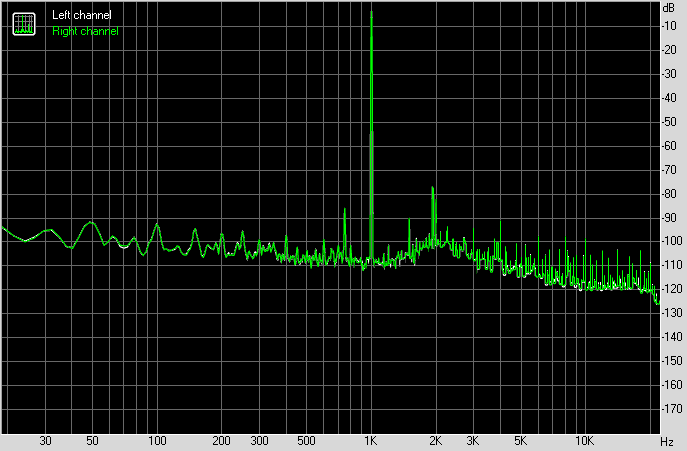

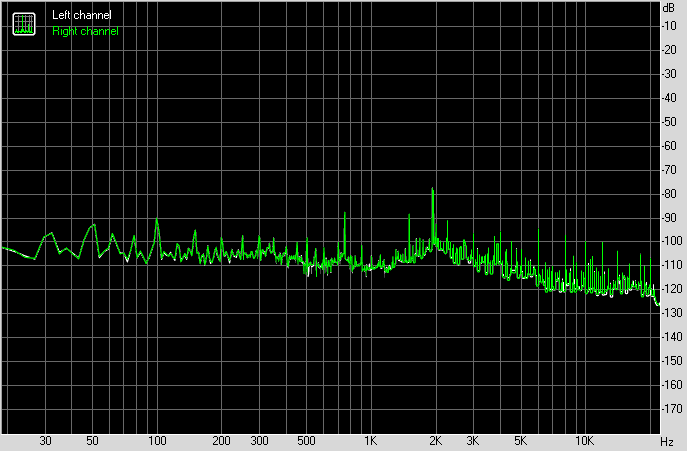

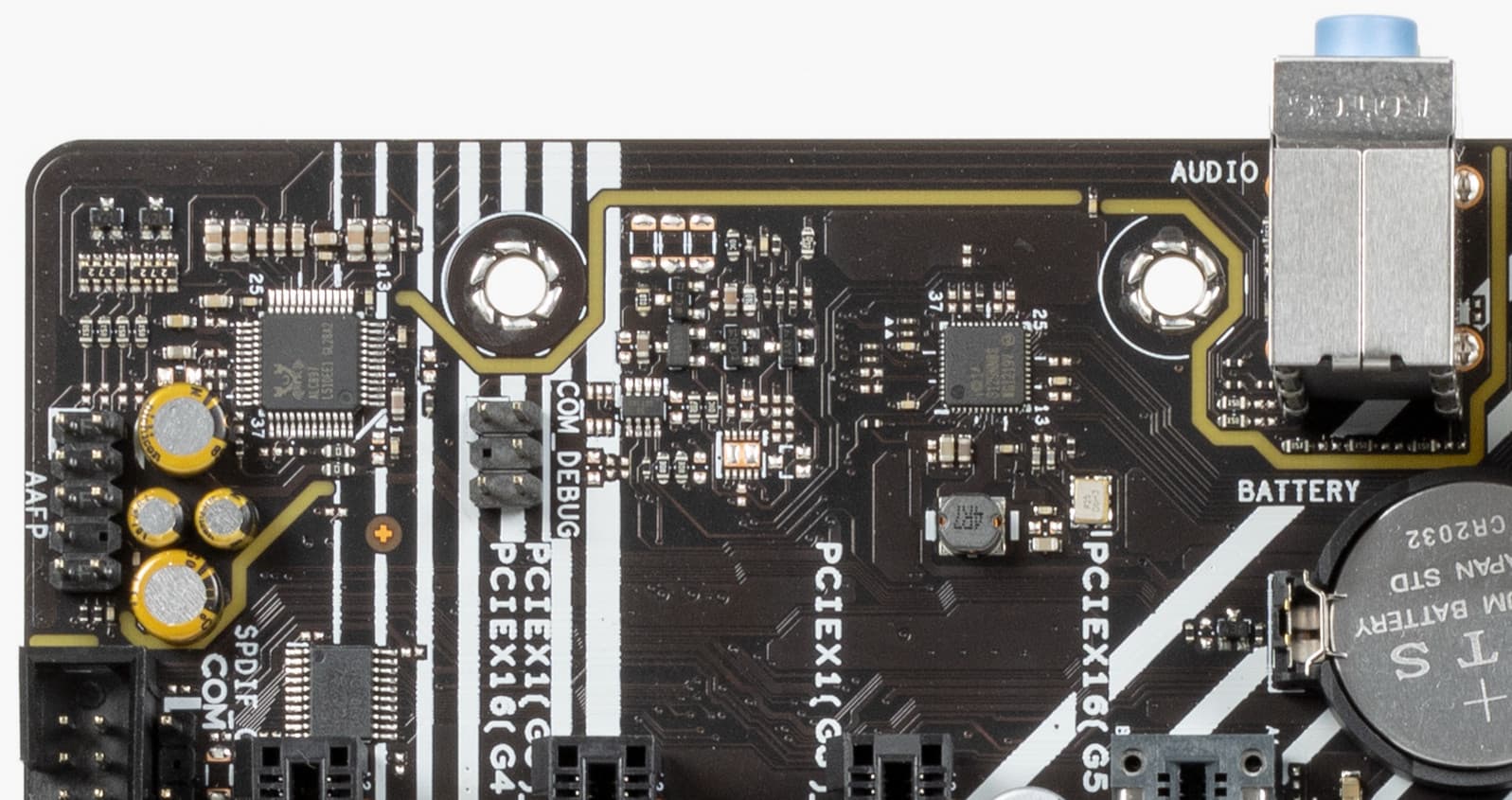

Аудиоподсистема

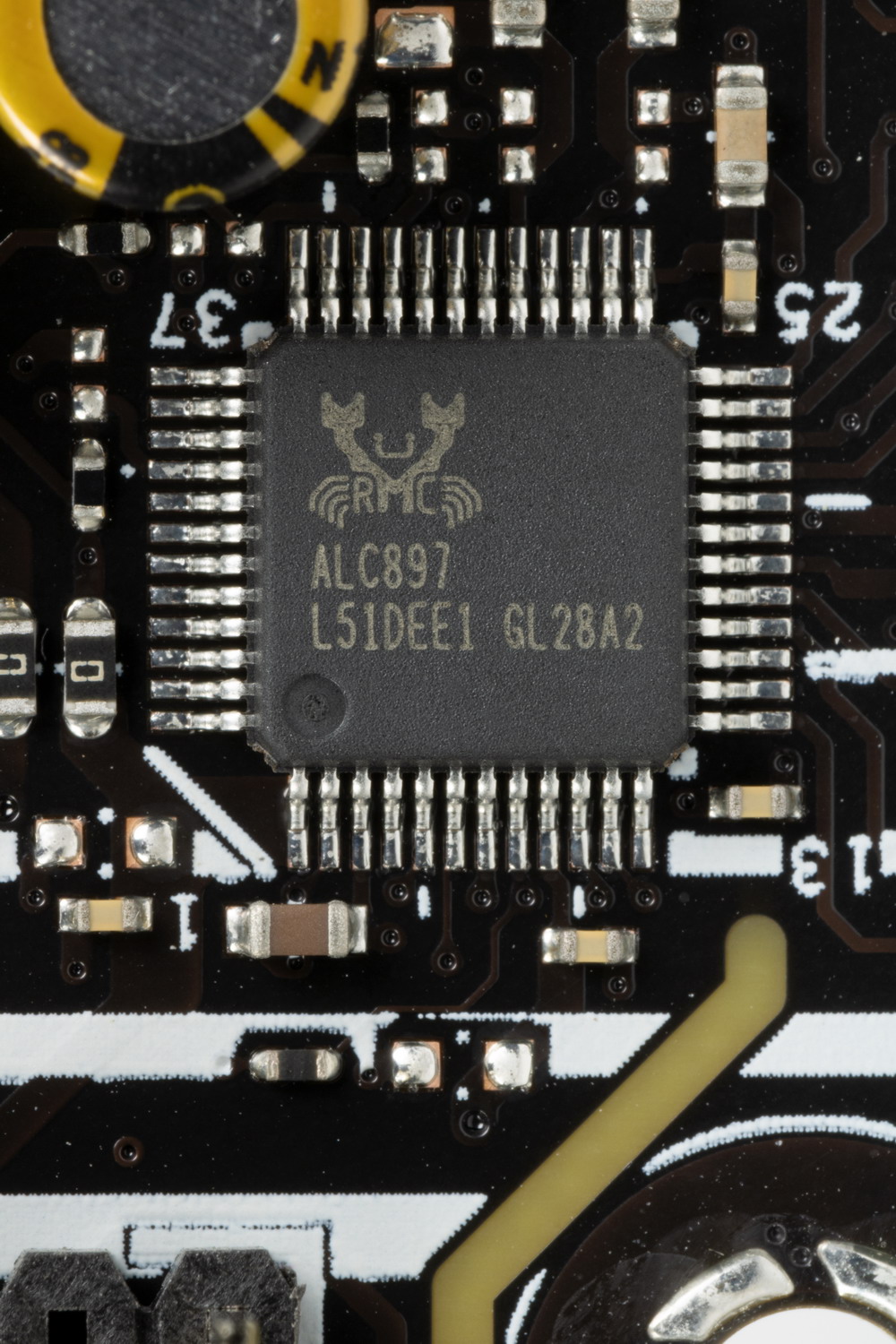

Мы знаем, что почти во всех современных материнских платах звуковым кодеком является продукт от Realtek, обеспечивающий вывод звука по схемам до 7.1, в последнее время это стал ALC4080 с характеристиками 32 бит / 384 кГц. Однако в данном случае применен очень старый Realtek ALC897.
Аудиоподсистема весьма проста: нет ни операционных усилителей, ни ЦАП.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

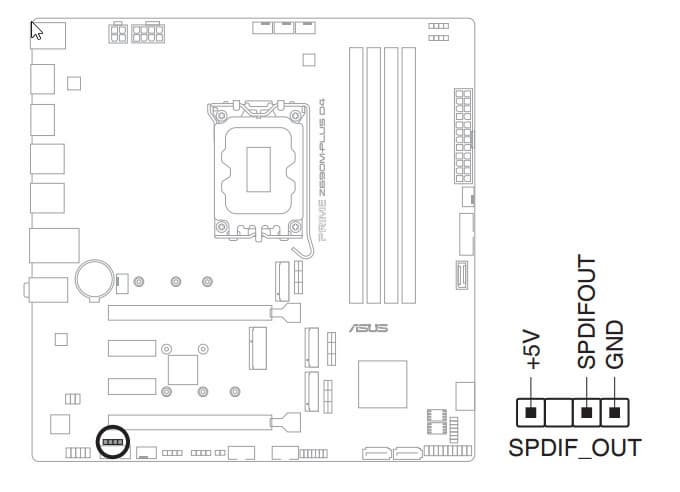

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску. S/PDIF вынесен в качестве внутреннего разъема на матплате (на задней панели его нет).
Питание, охлаждение

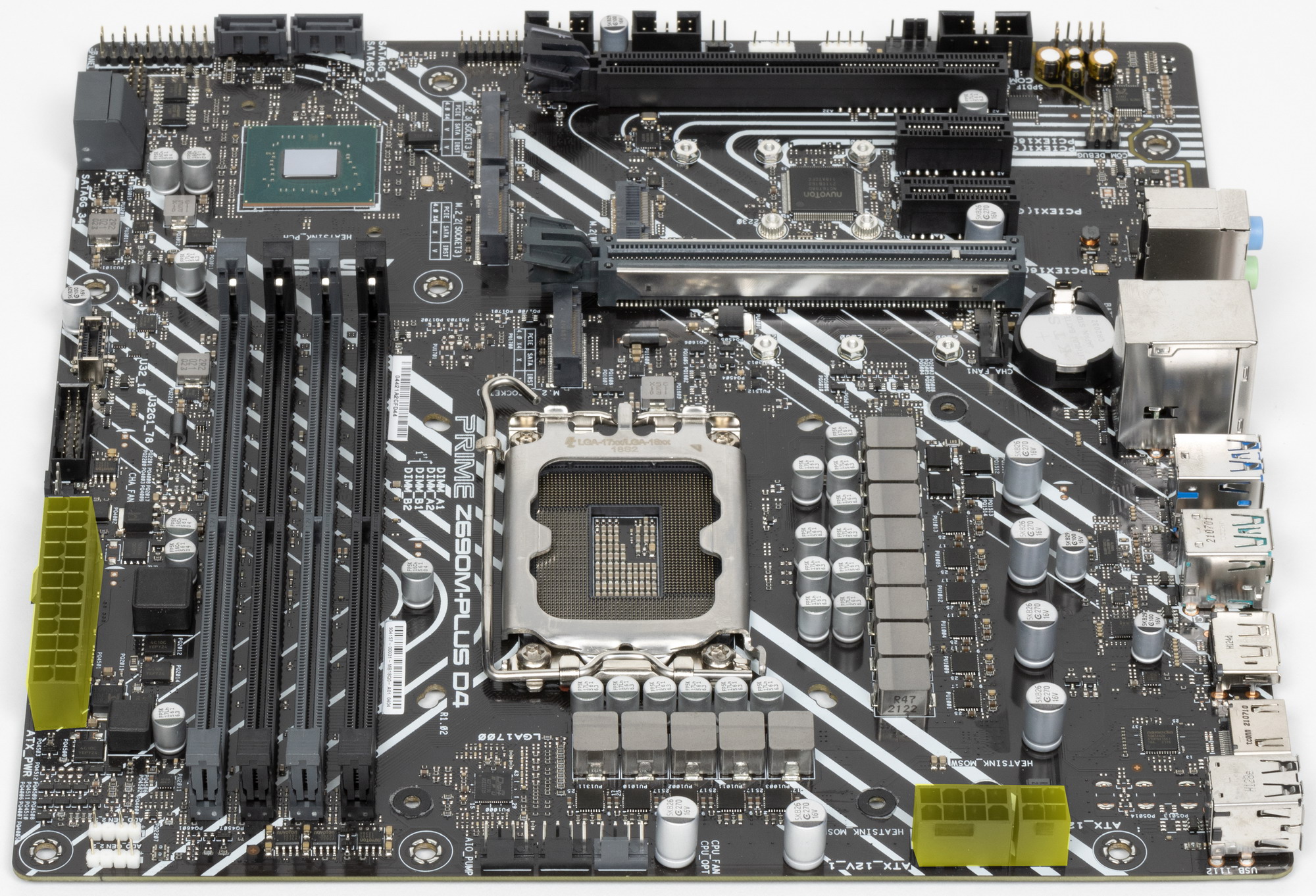

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще 8-контактный и 4-контактный EPS12V.

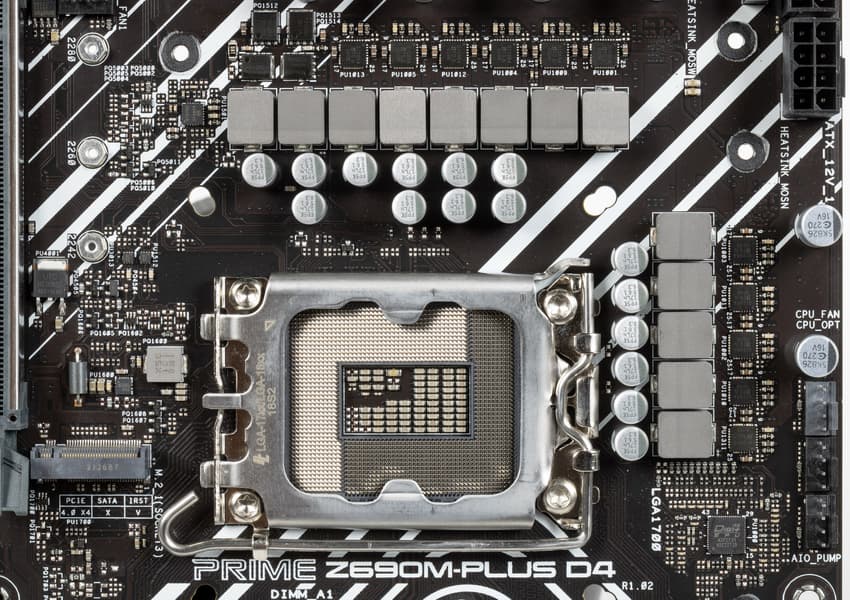

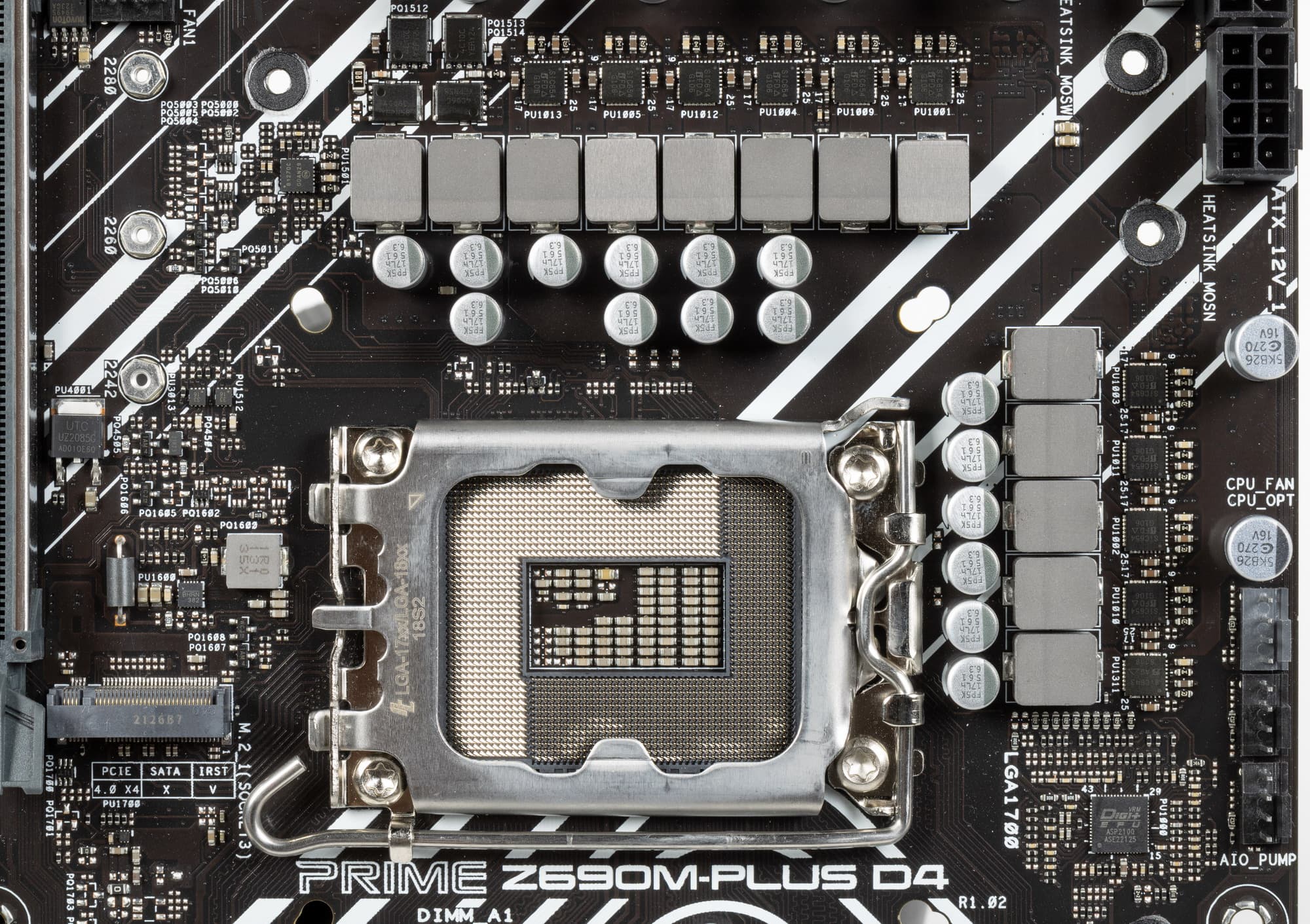

Схема питания процессора выполнена по схеме 10+2+1 (всего 13 фаз, 10 на VCore, 2 на VCCIO и 1 на интегрированное графическое ядро).

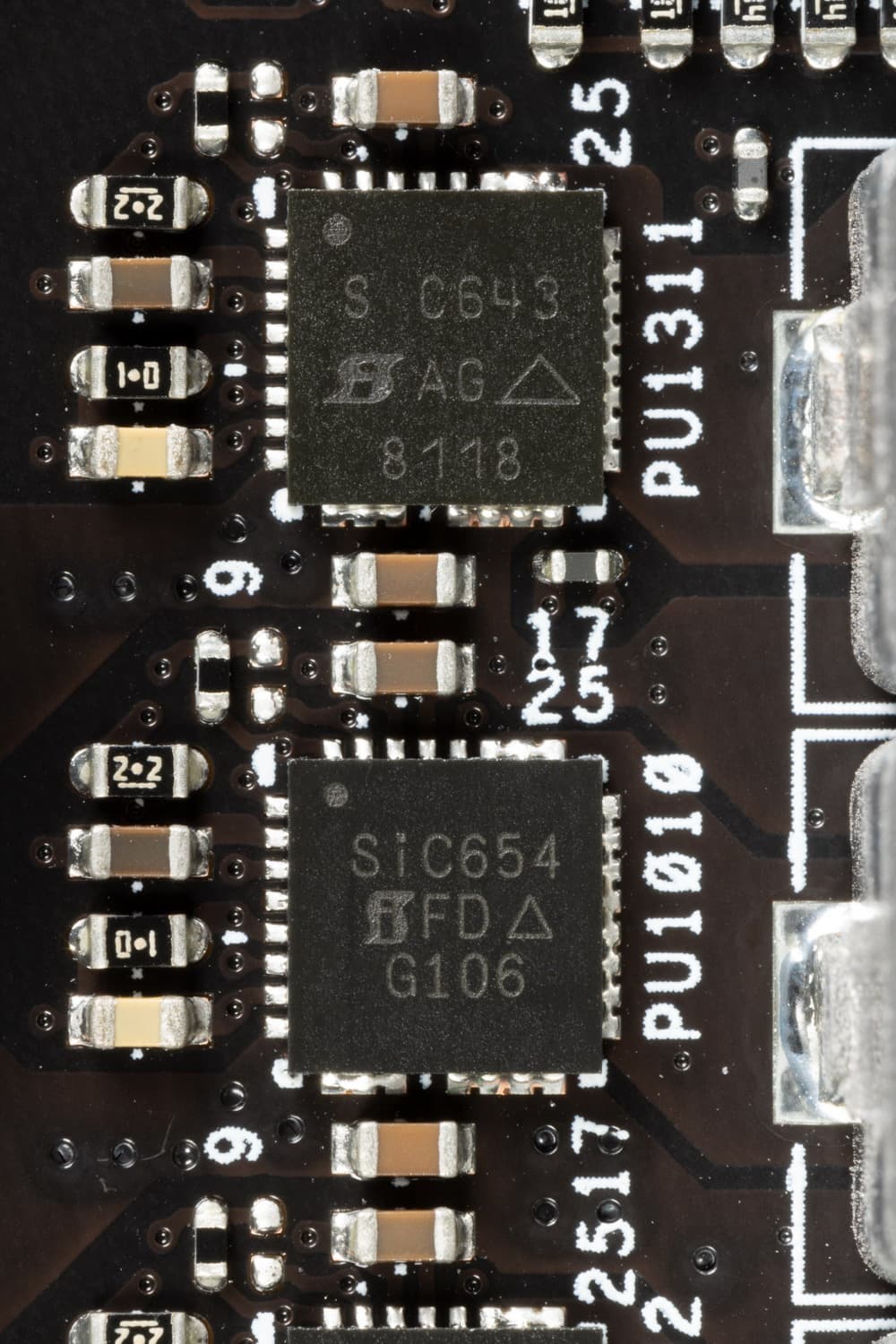

Каждый канал фаз для VCore, iGPU имеет суперферритовый дроссель и SiC643/654 MOSFET от Vishay на 50/60 А.

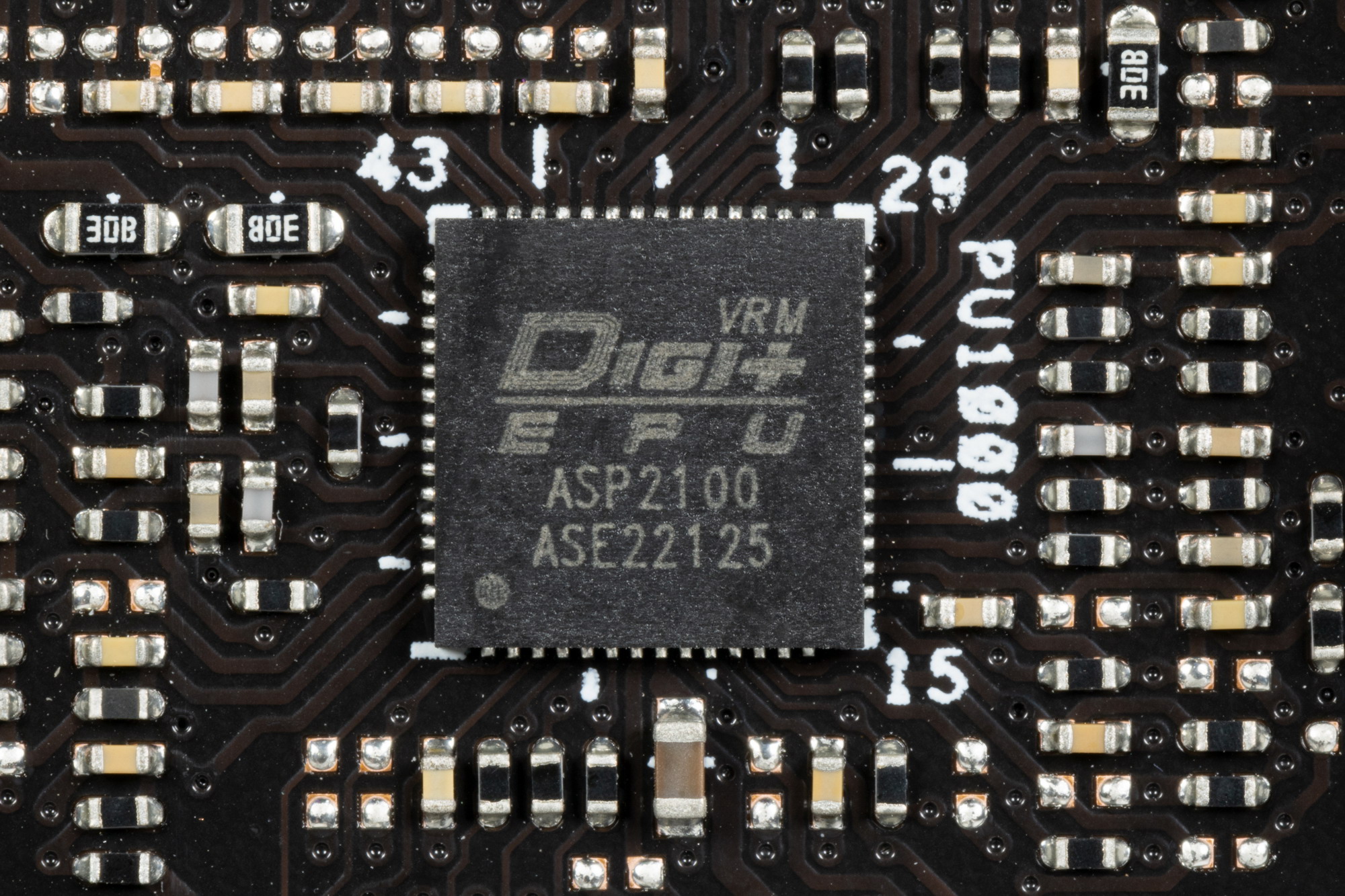

Управляет схемой VCore+iGPU фирменный ШИМ-контроллер DiGi+ ASP2100, рассчитанный максимум на 12 — 16 фаз (по разным сведениям).

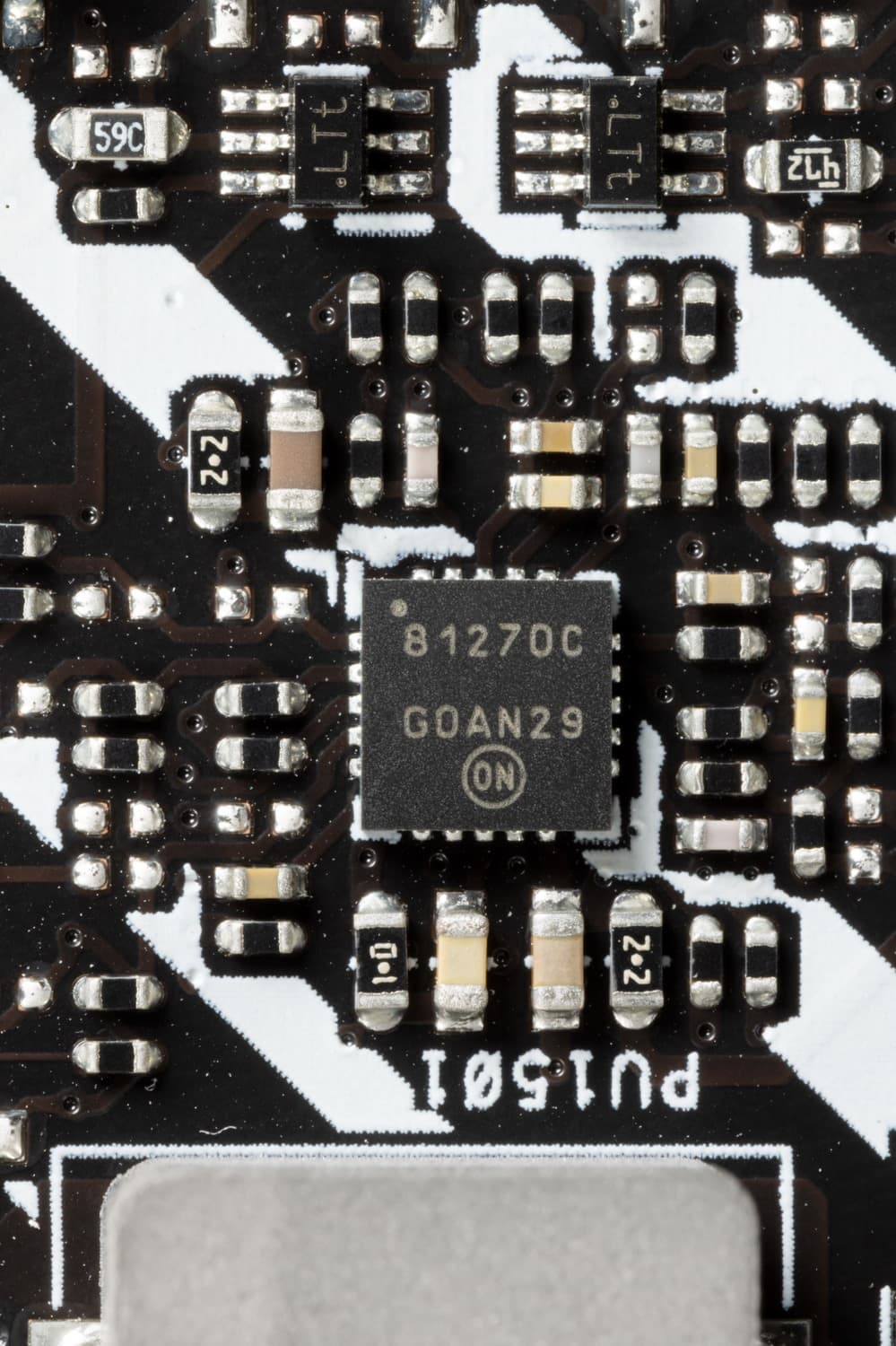

У схемы питания VCCIO две фазы, управляемые ШИМ-контроллером от On Semi.

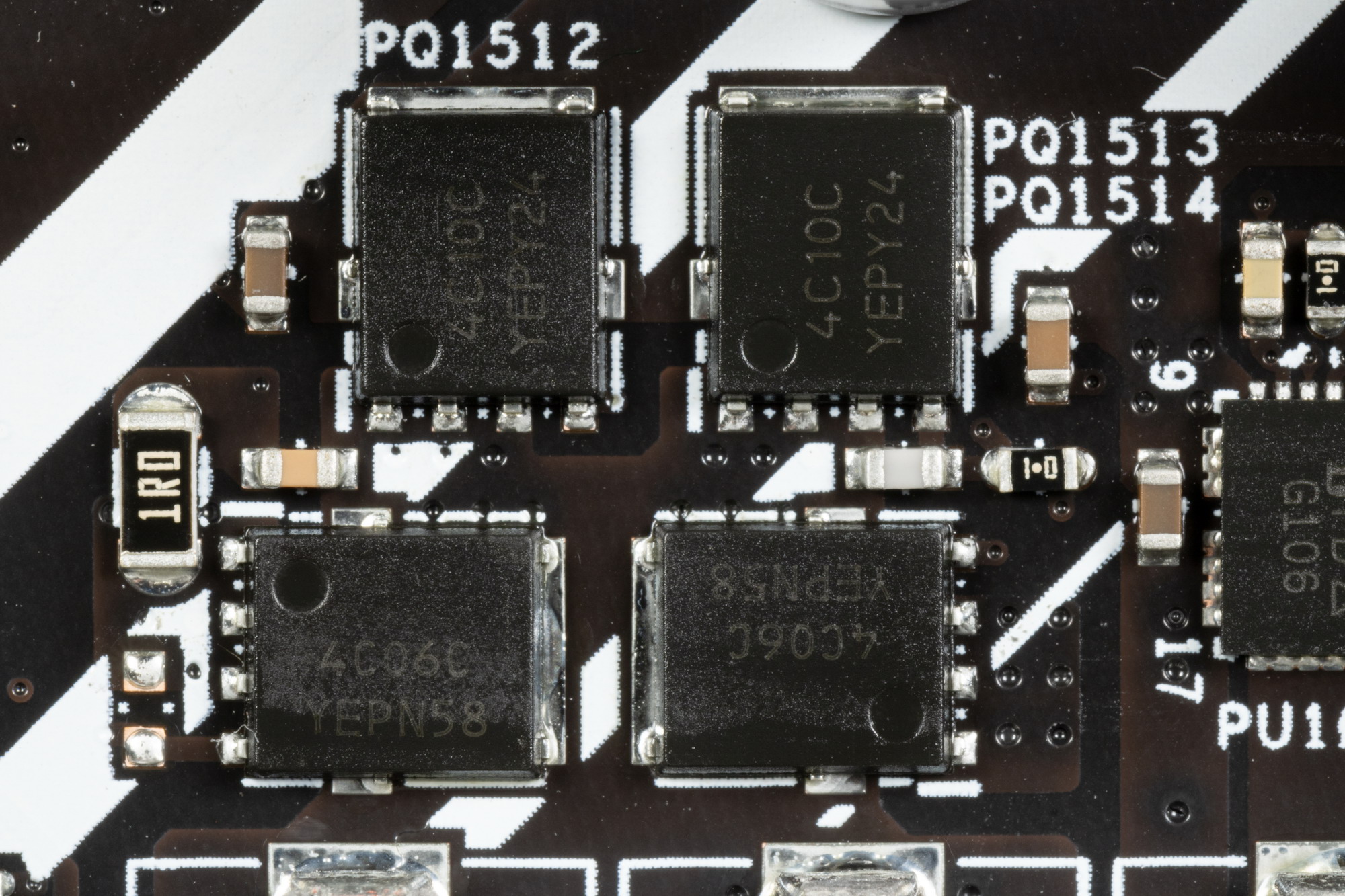

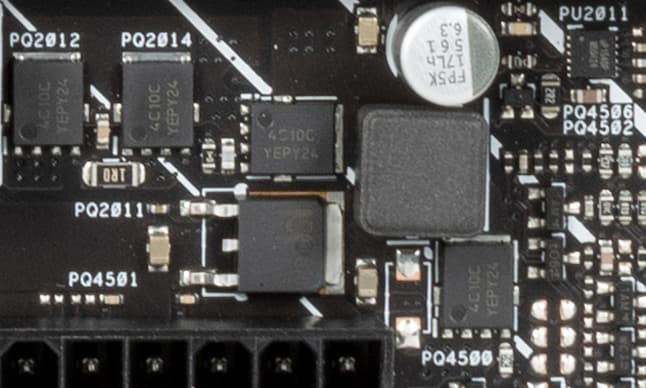

Блок VCCSA имеет свою отдельную однофазную схему питания. Что касается модулей оперативной памяти, то здесь также реализована однофазная схема.

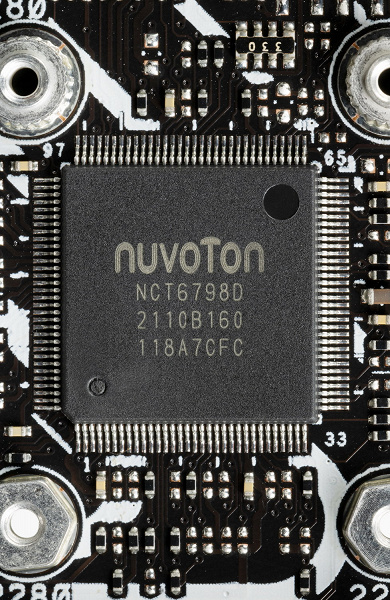

Теперь про охлаждение.

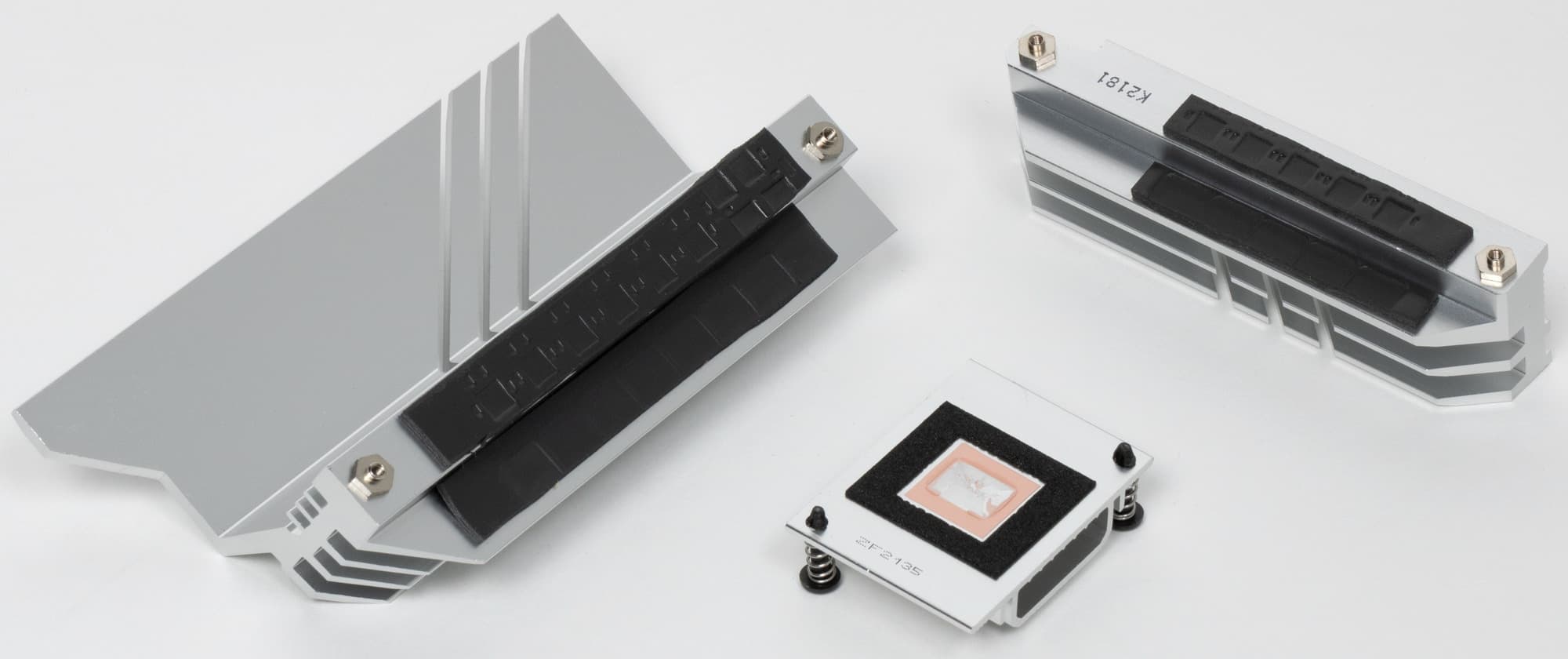

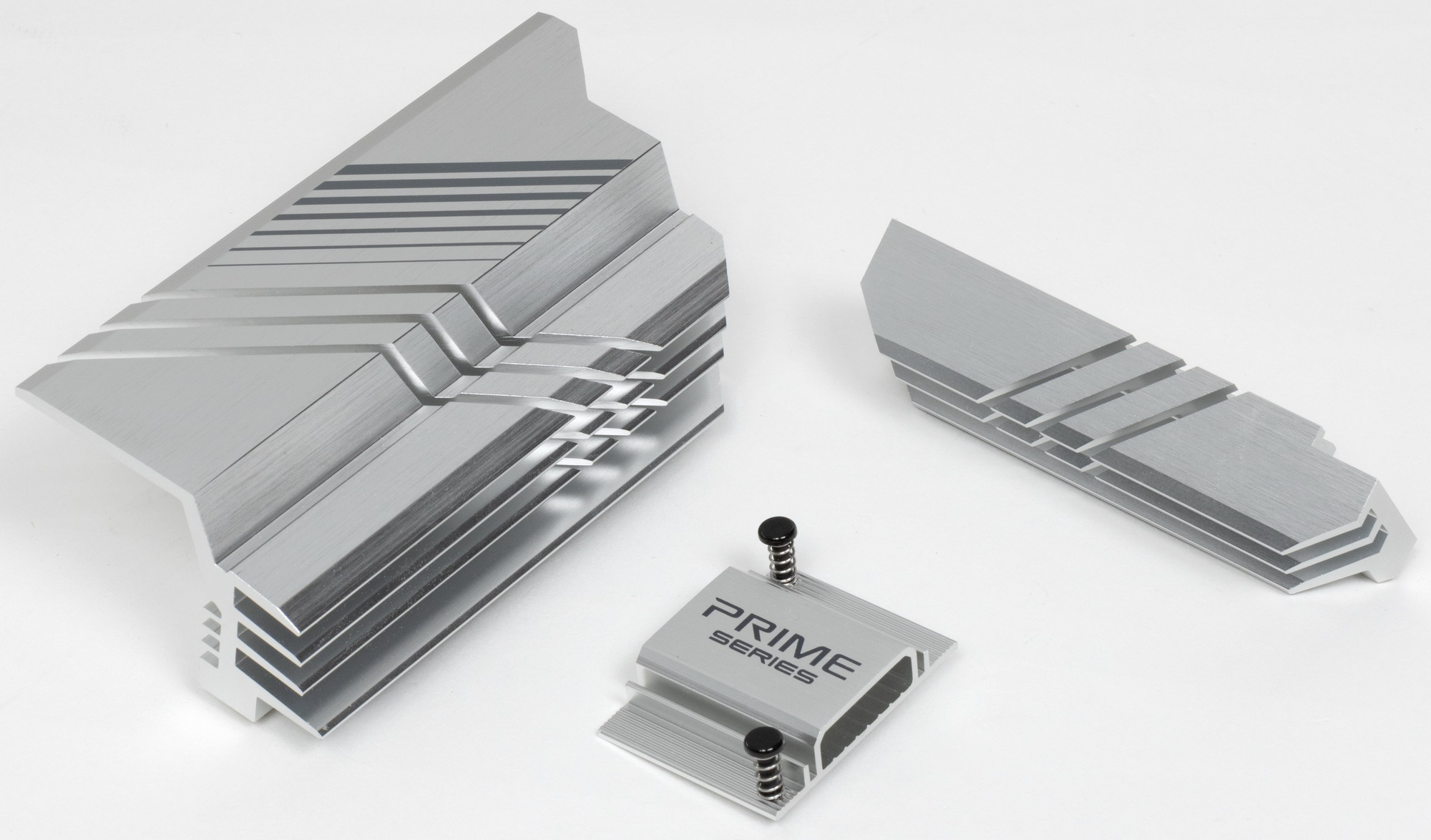

Как обычно, все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

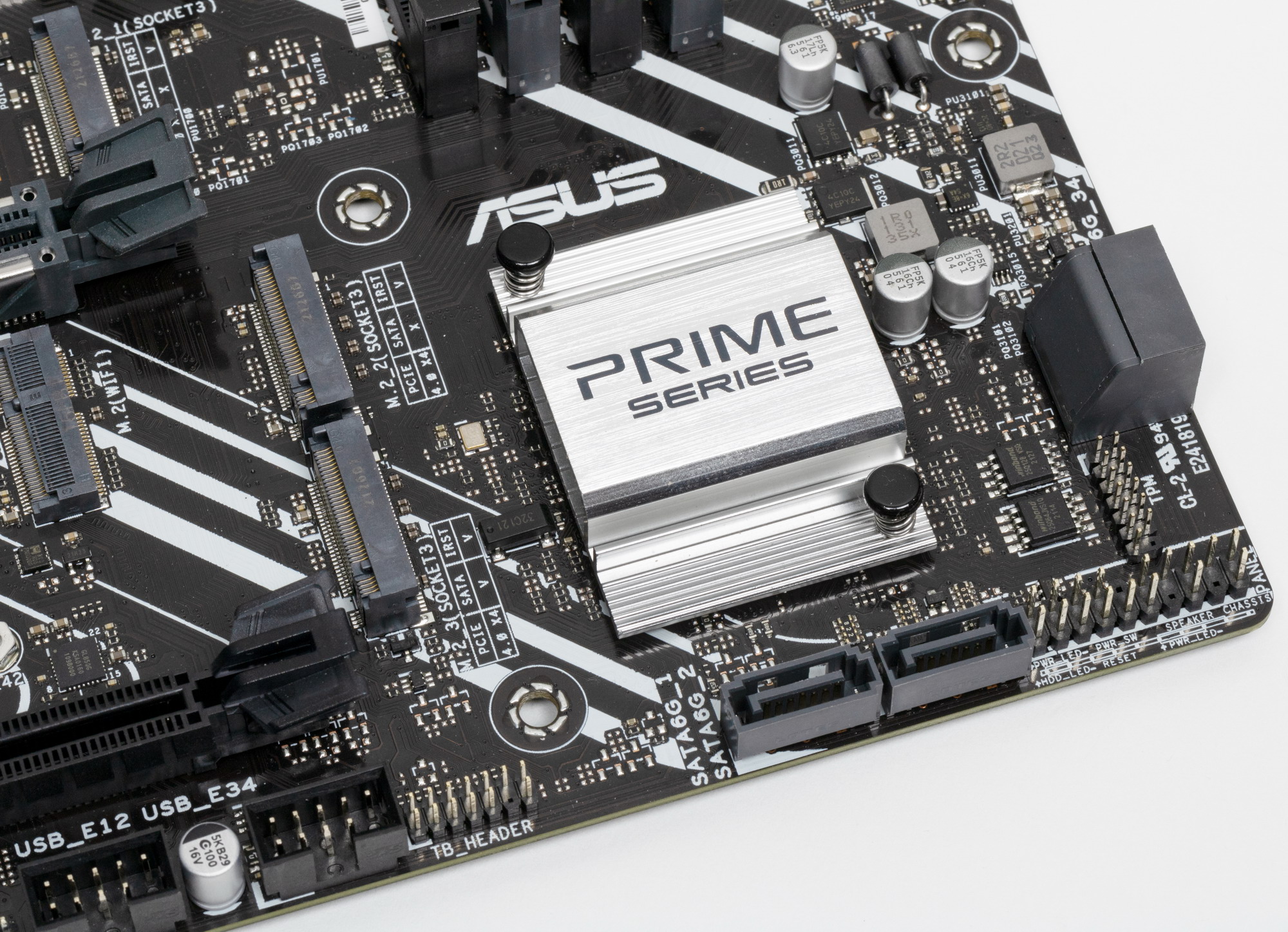

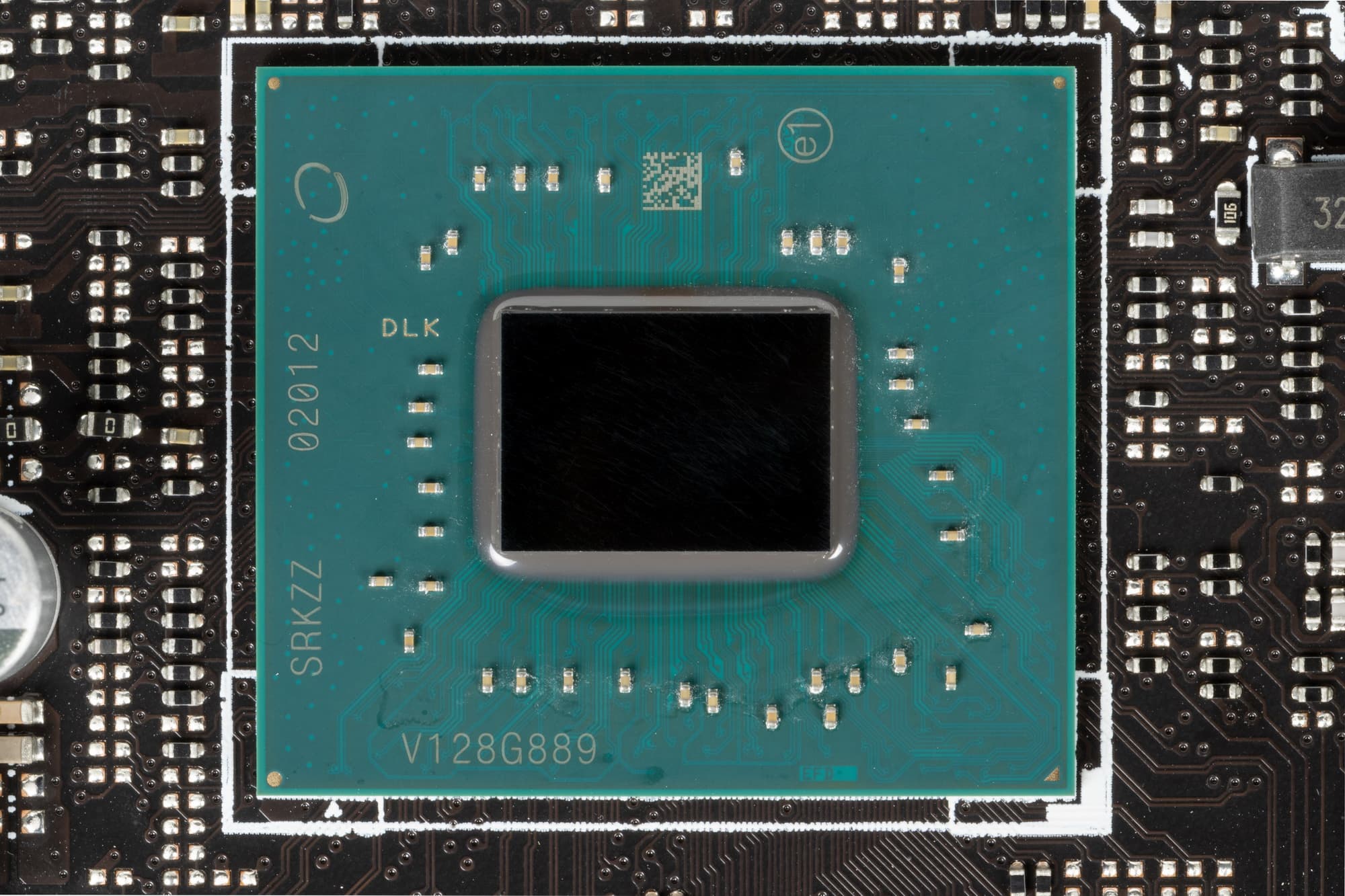

Как мы видим, охлаждение чипсета организовано с помощью отдельного небольшого радиатора. VRM-секция имеет свои два раздельных радиатора.
Как я уже упоминал ранее, M.2 слоты — без охлаждения.

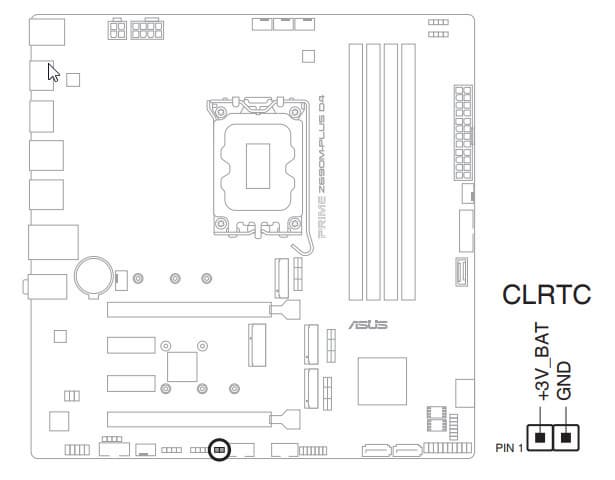

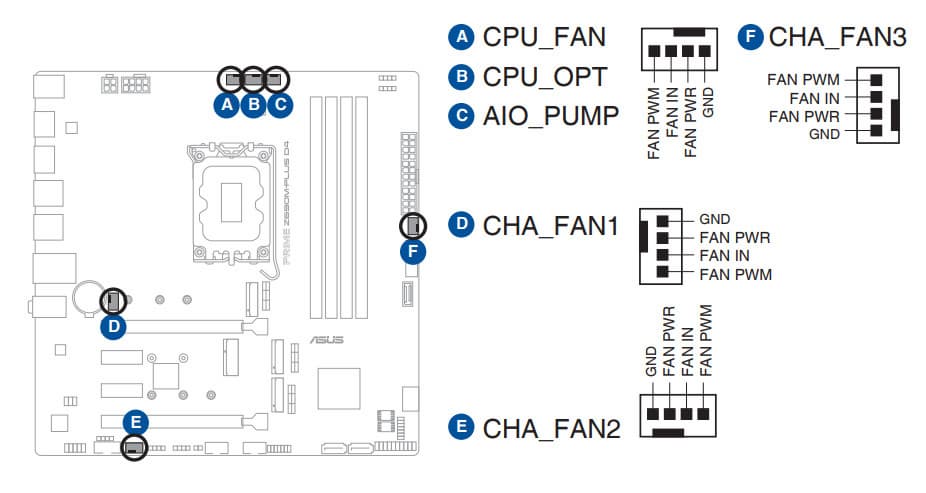

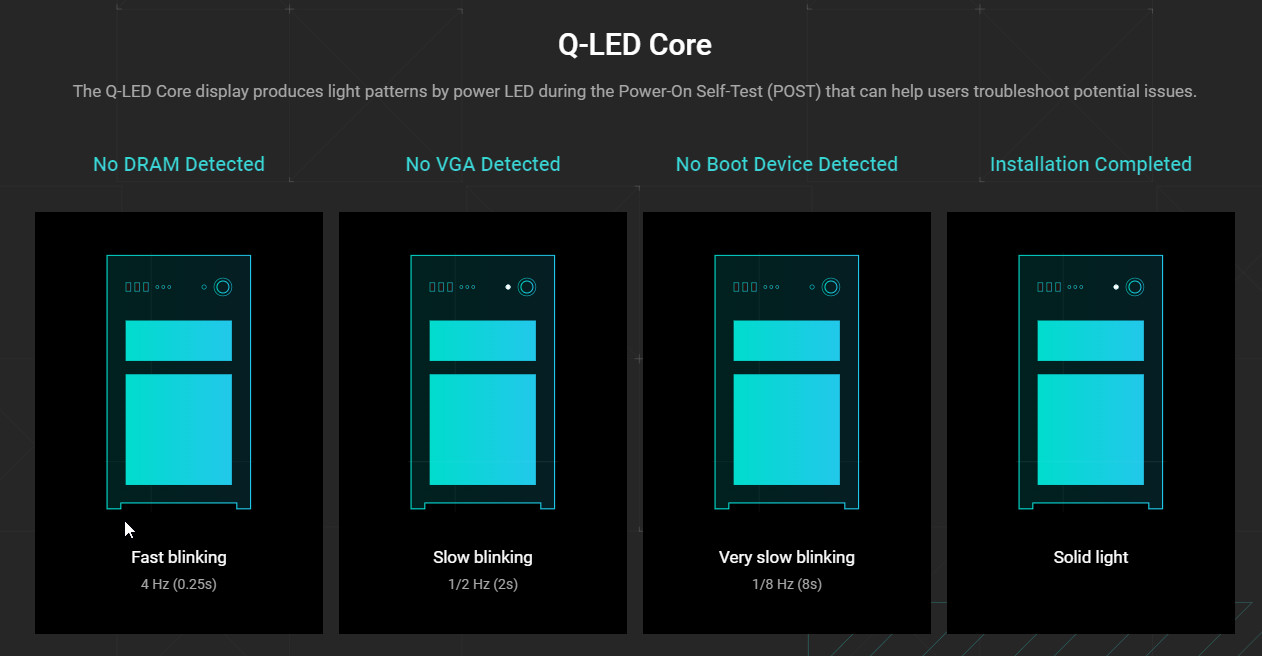

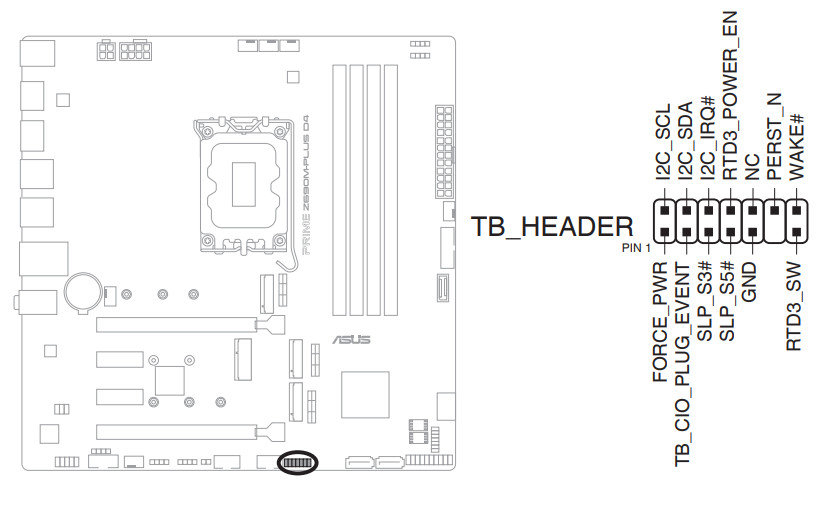

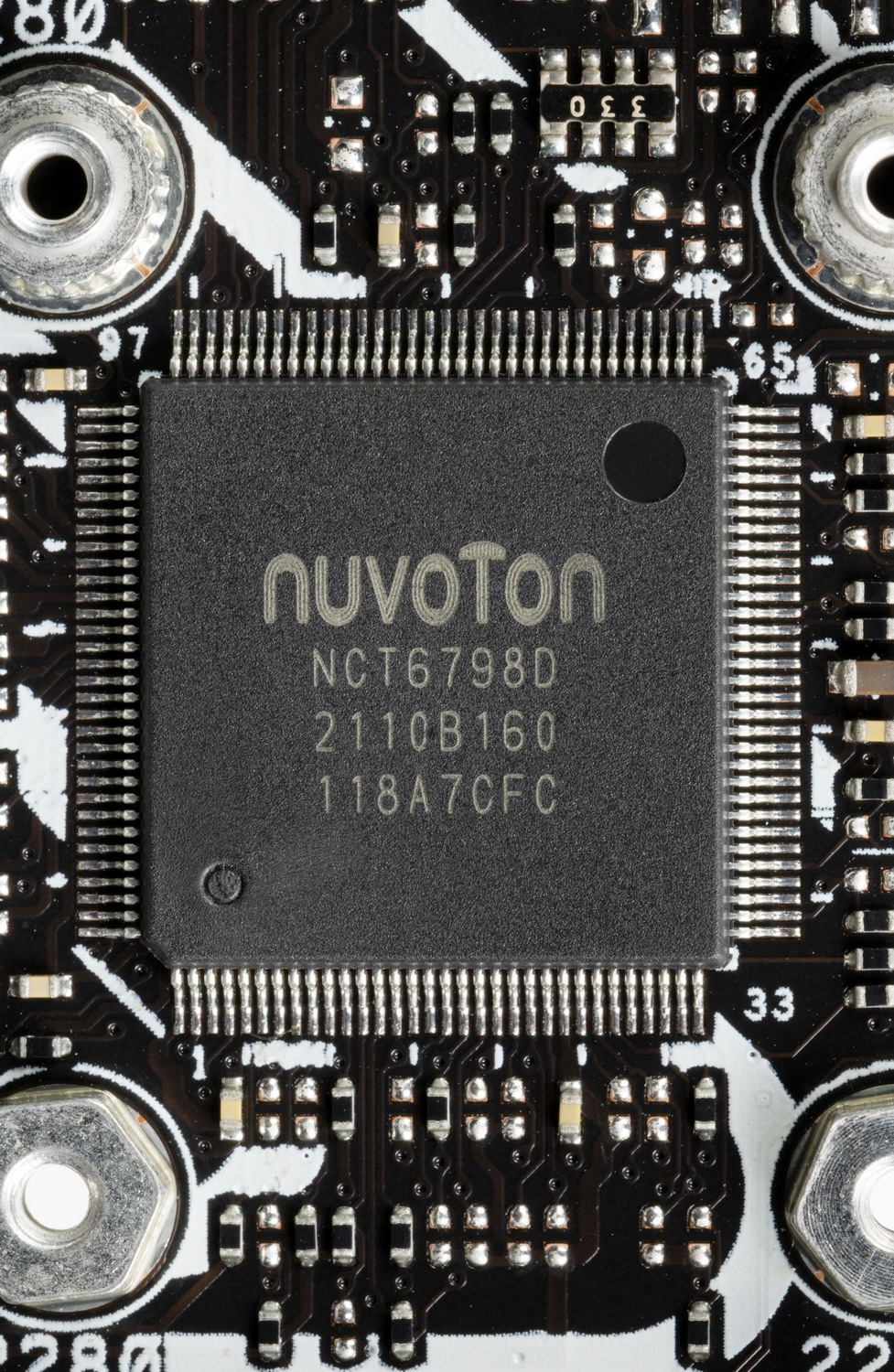

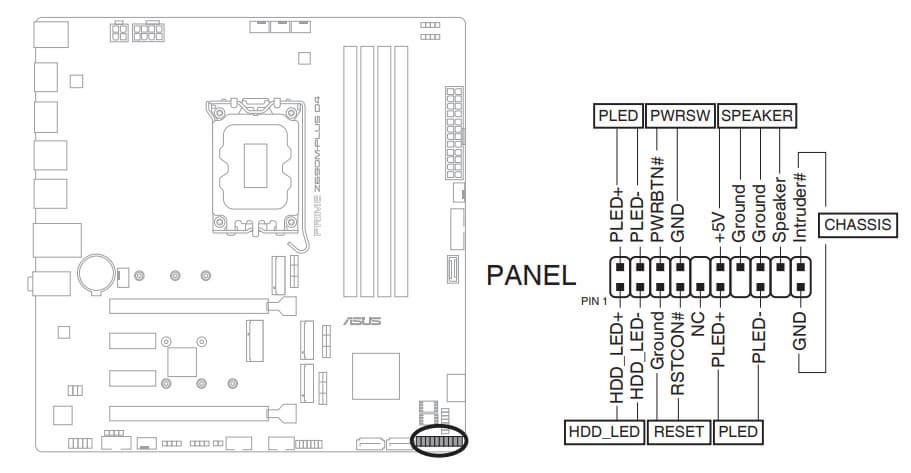

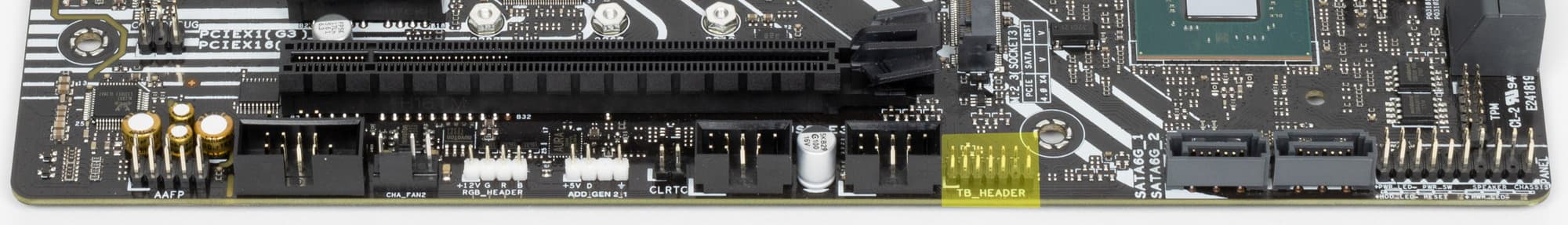

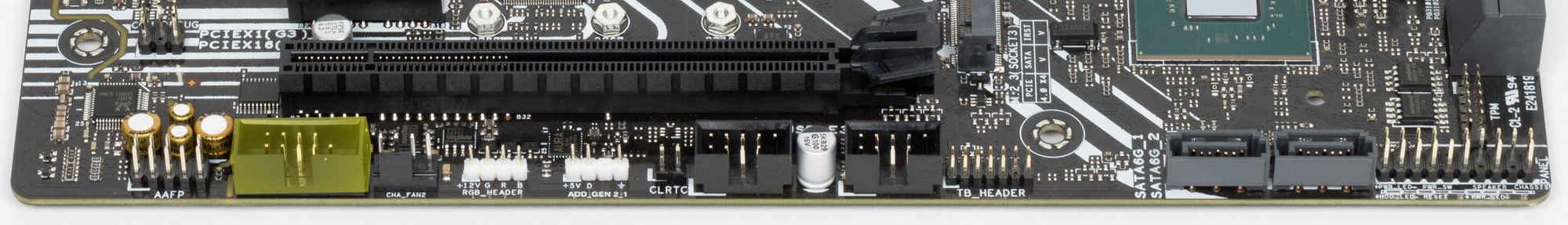

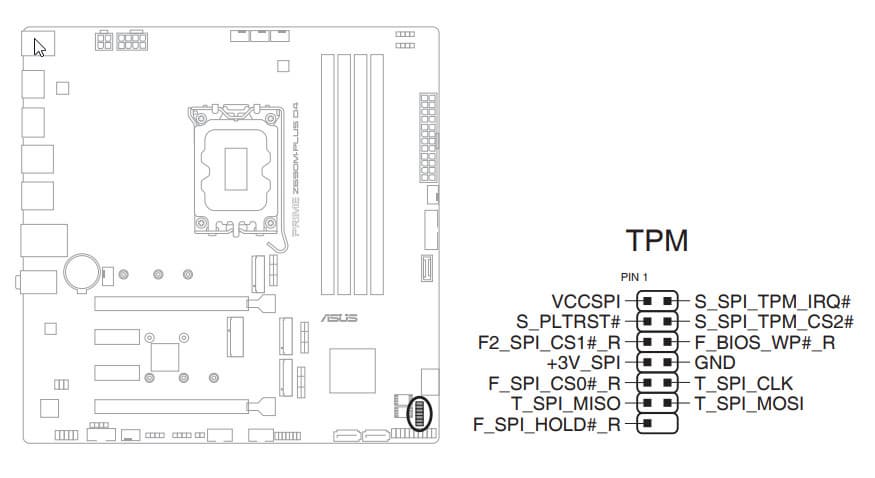

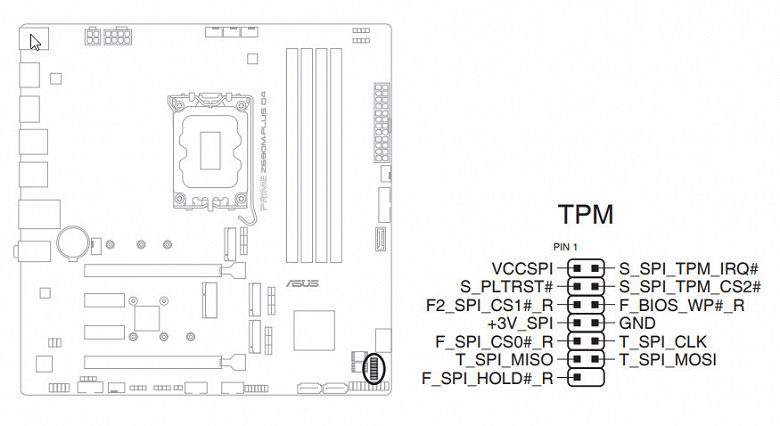

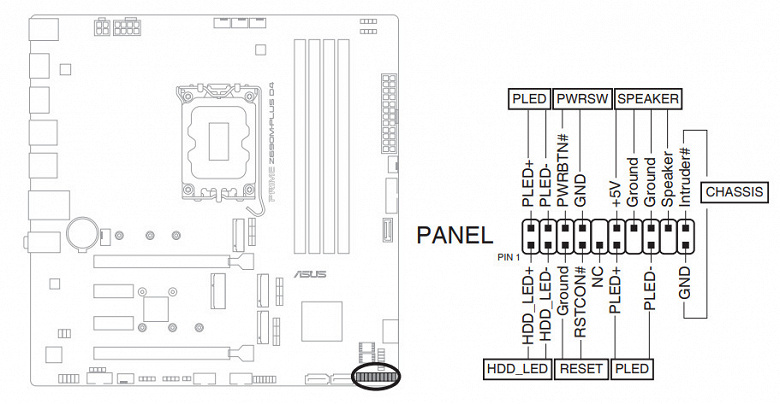

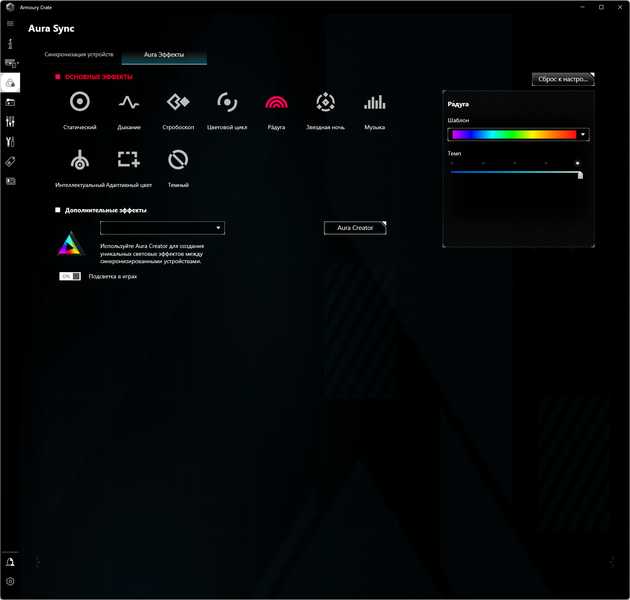

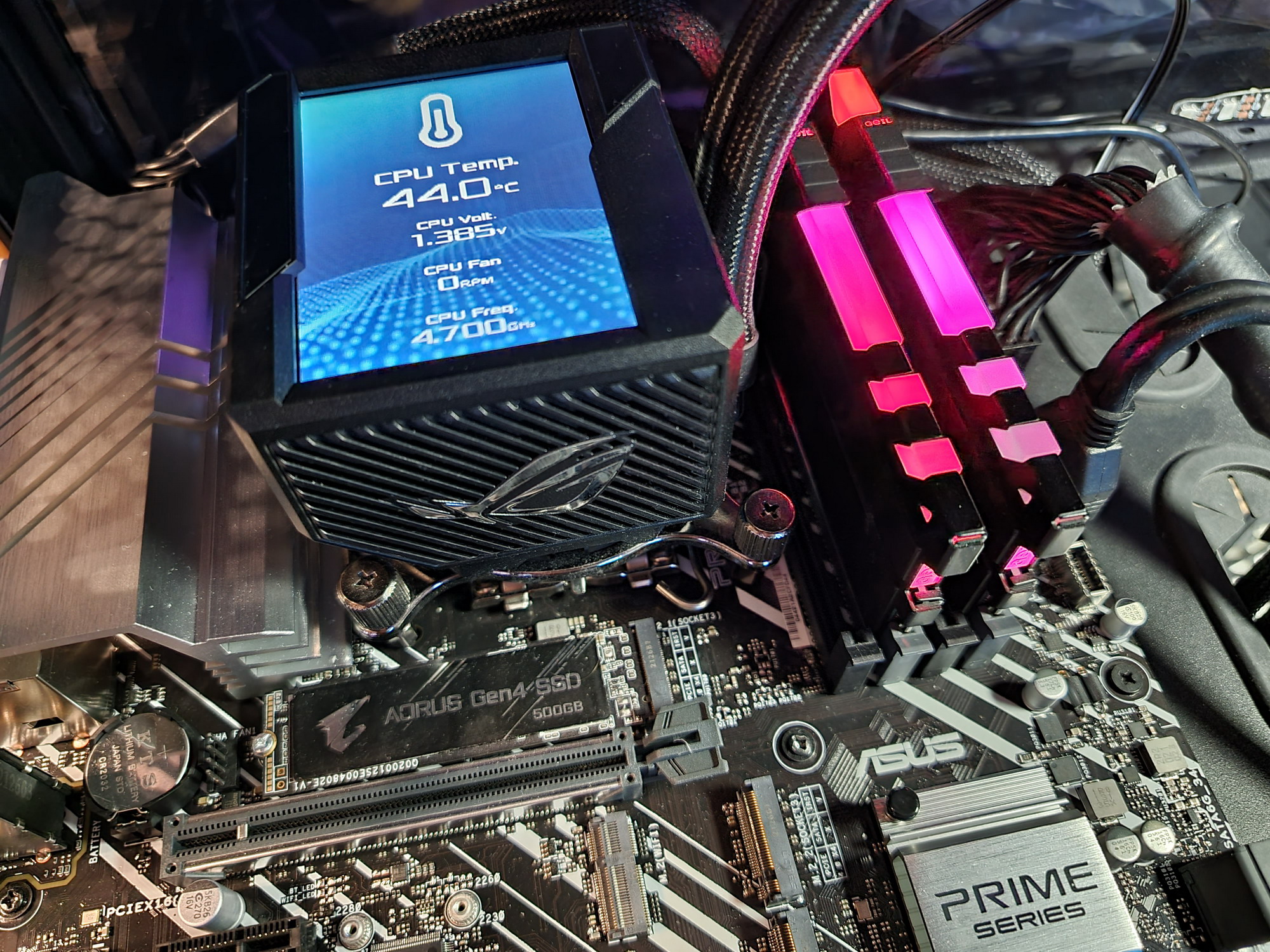

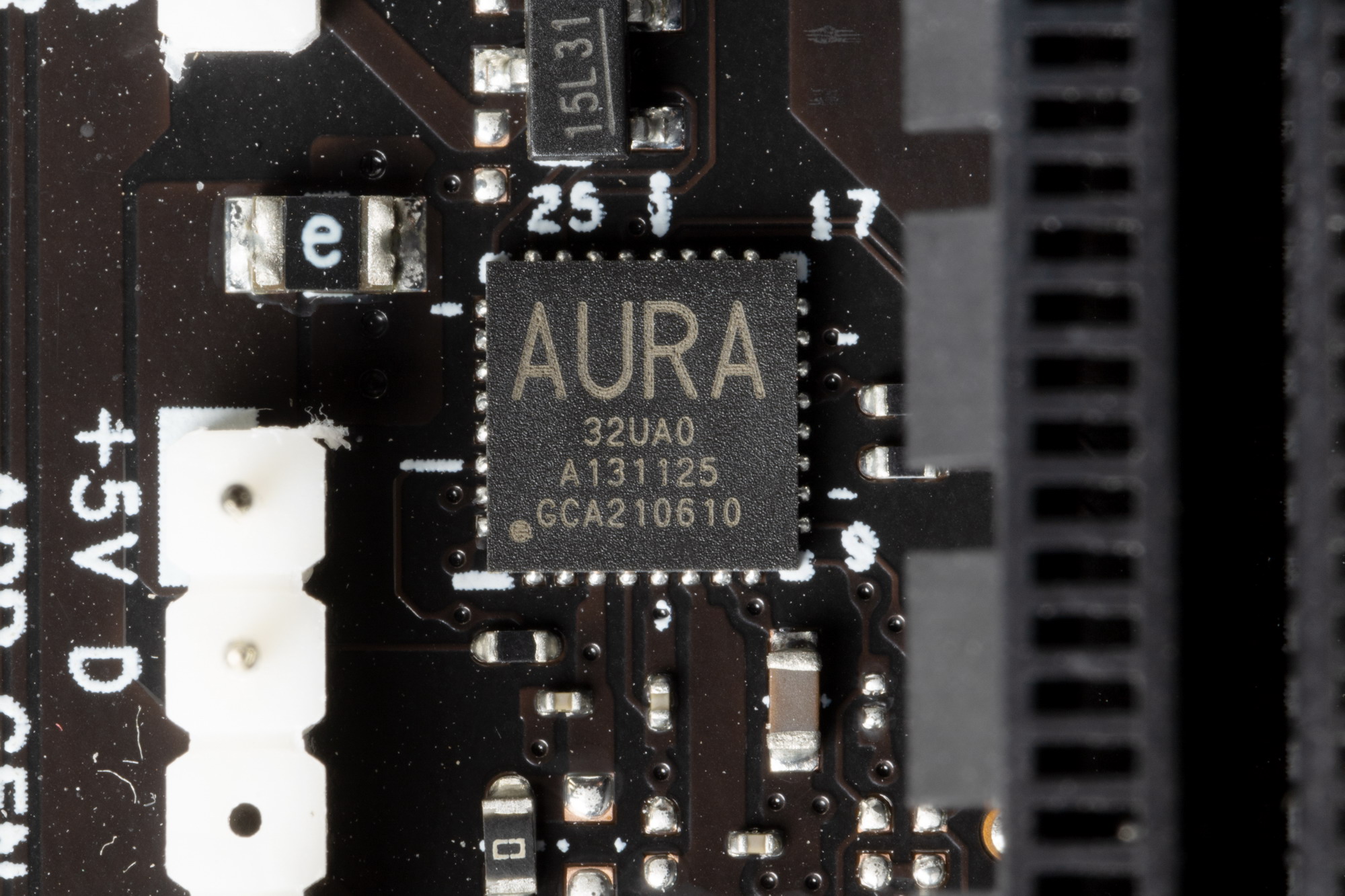

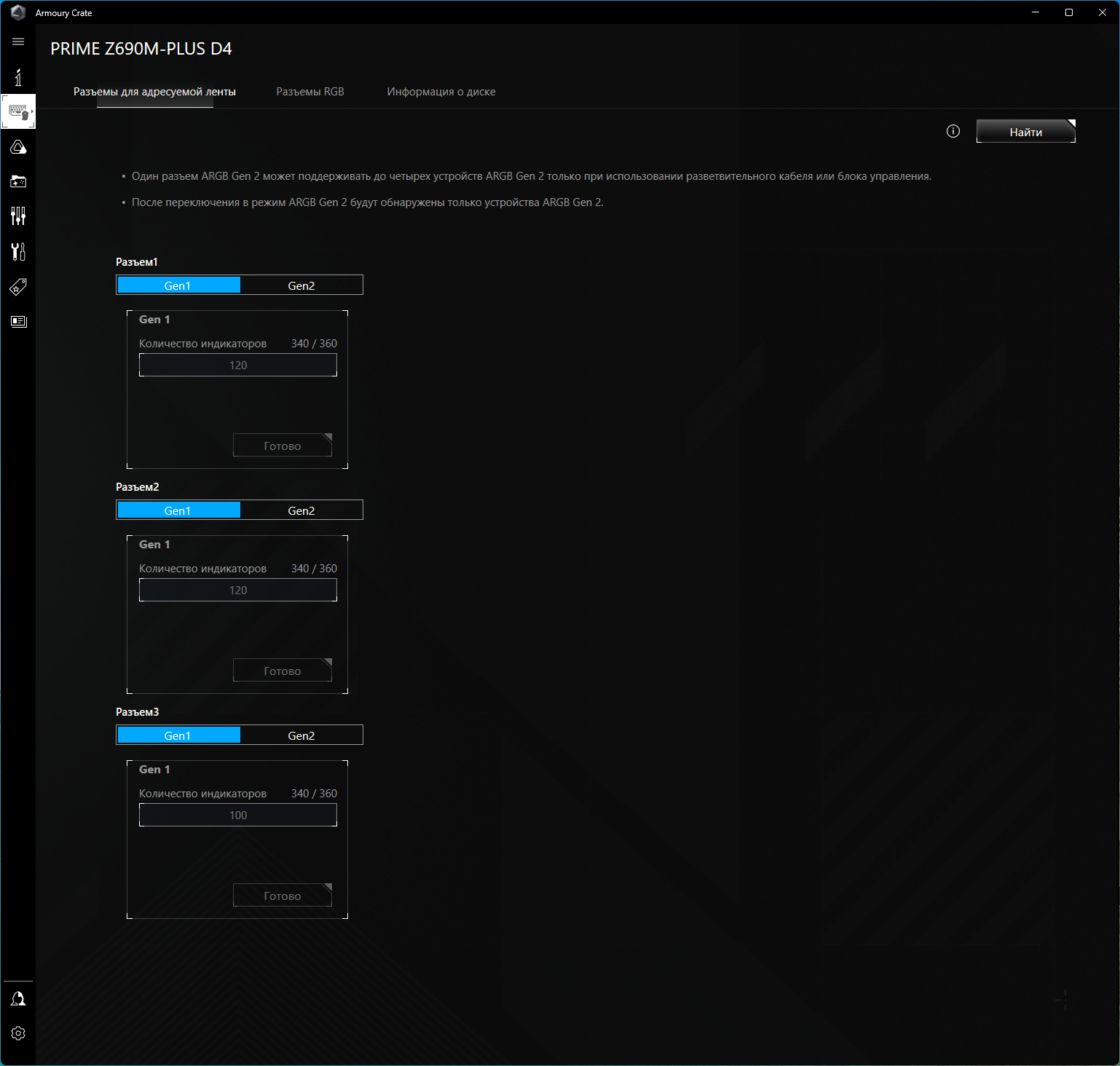

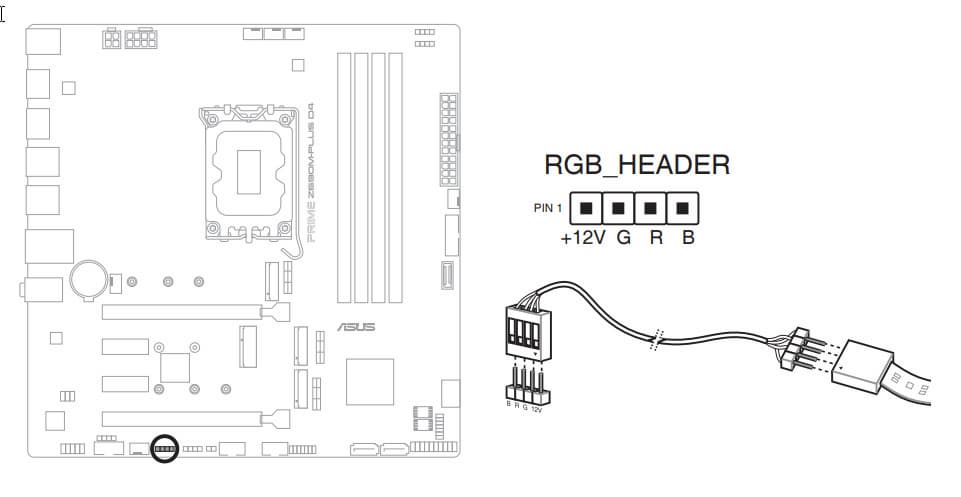

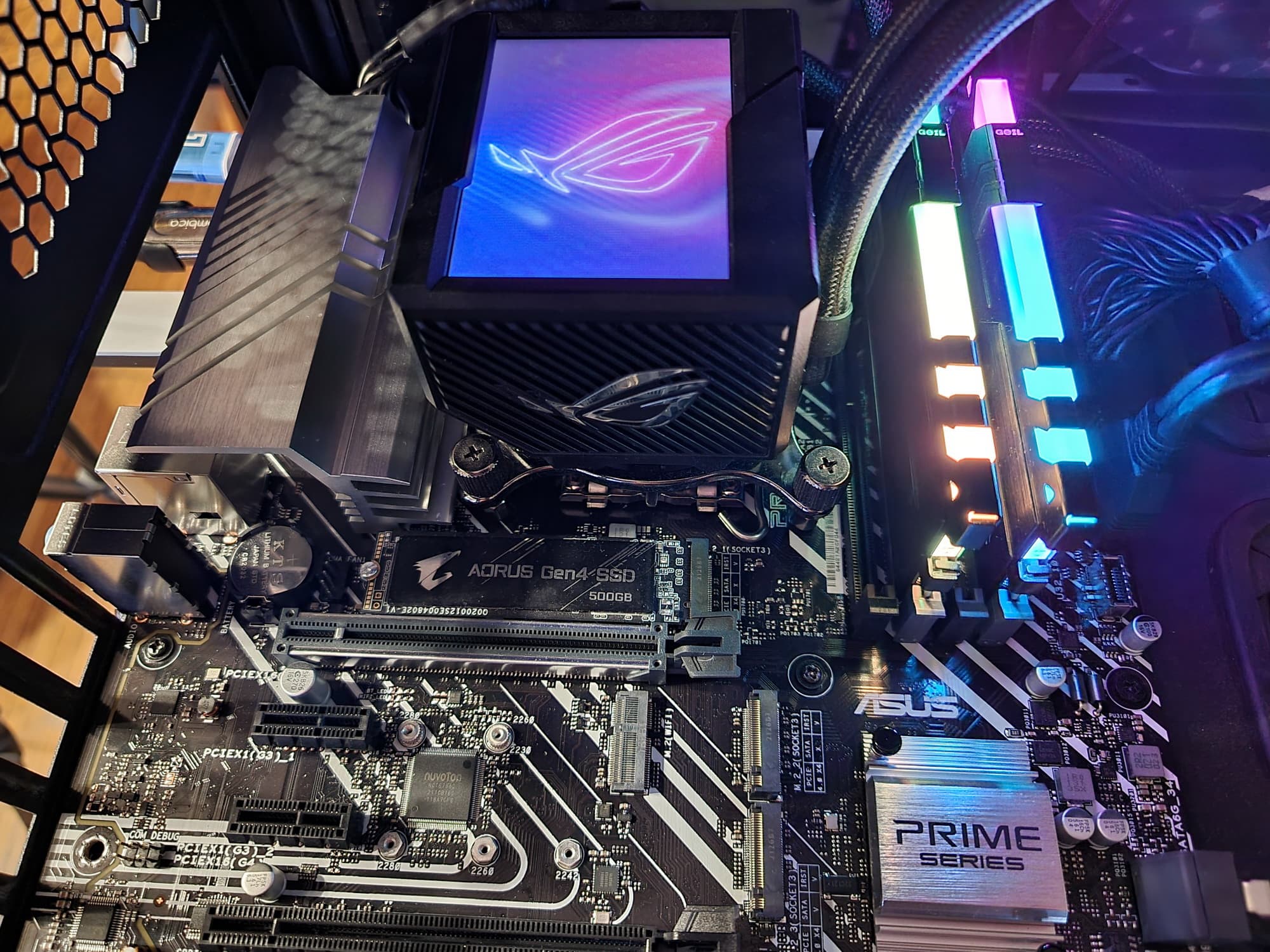

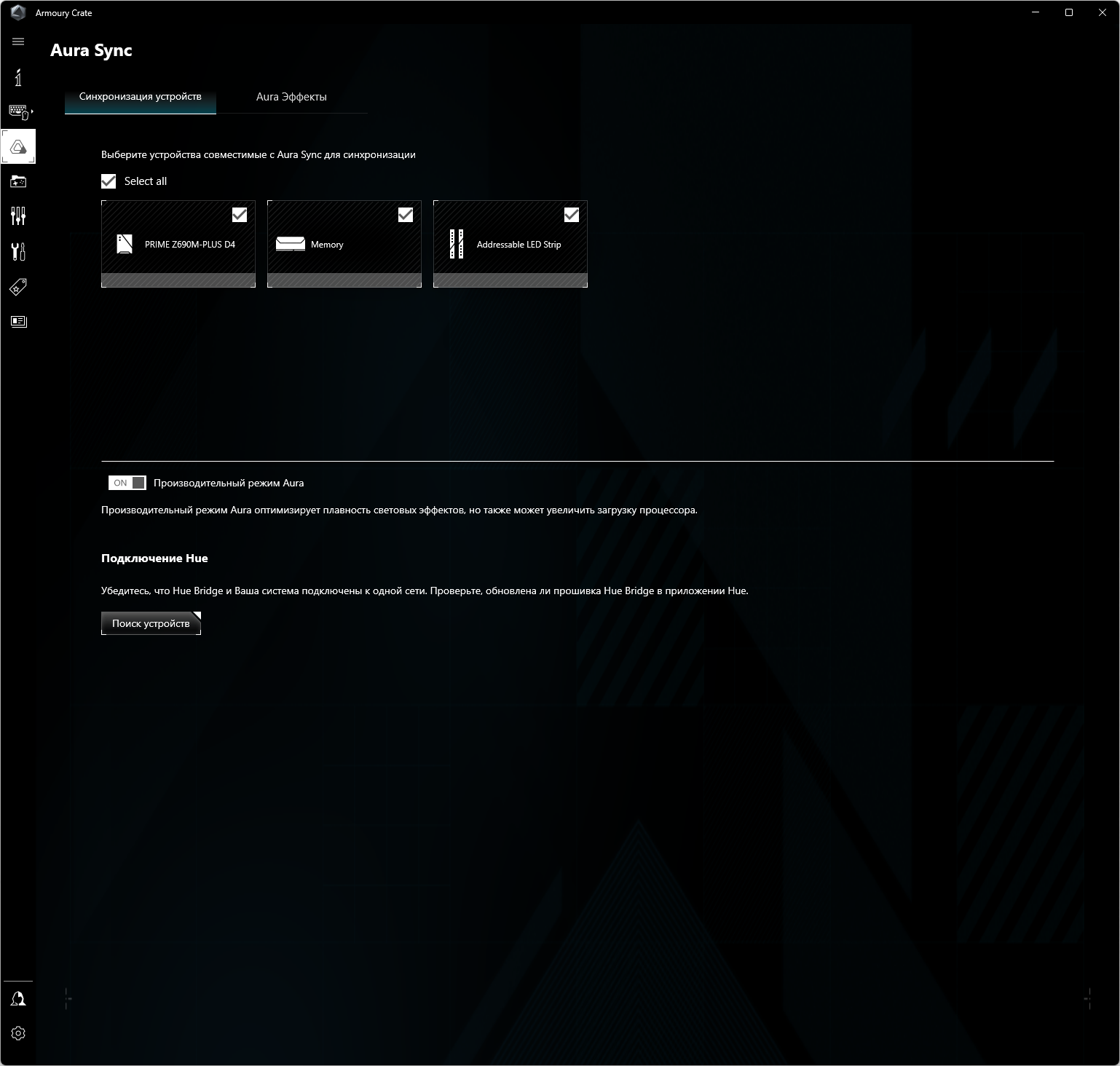

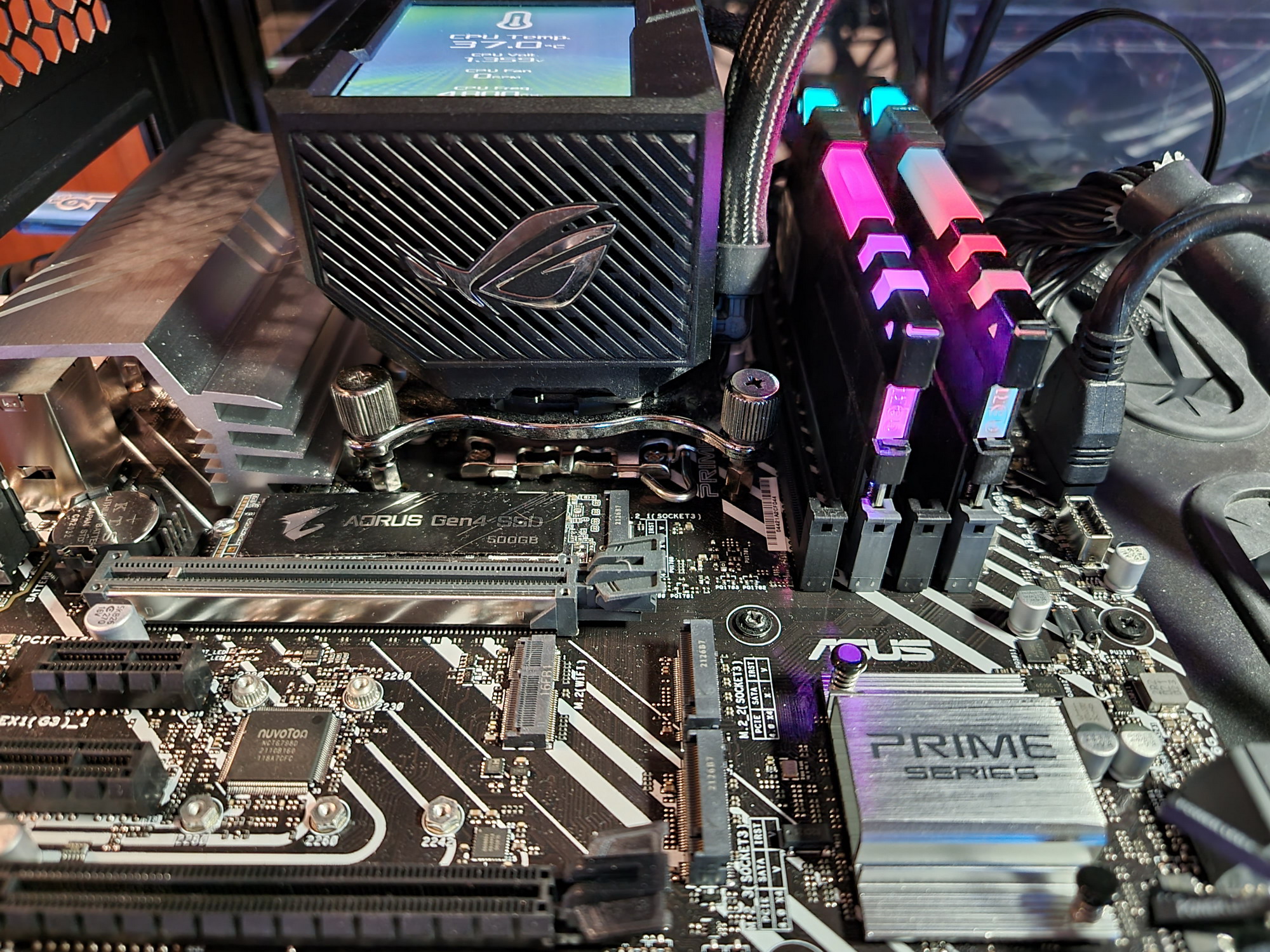

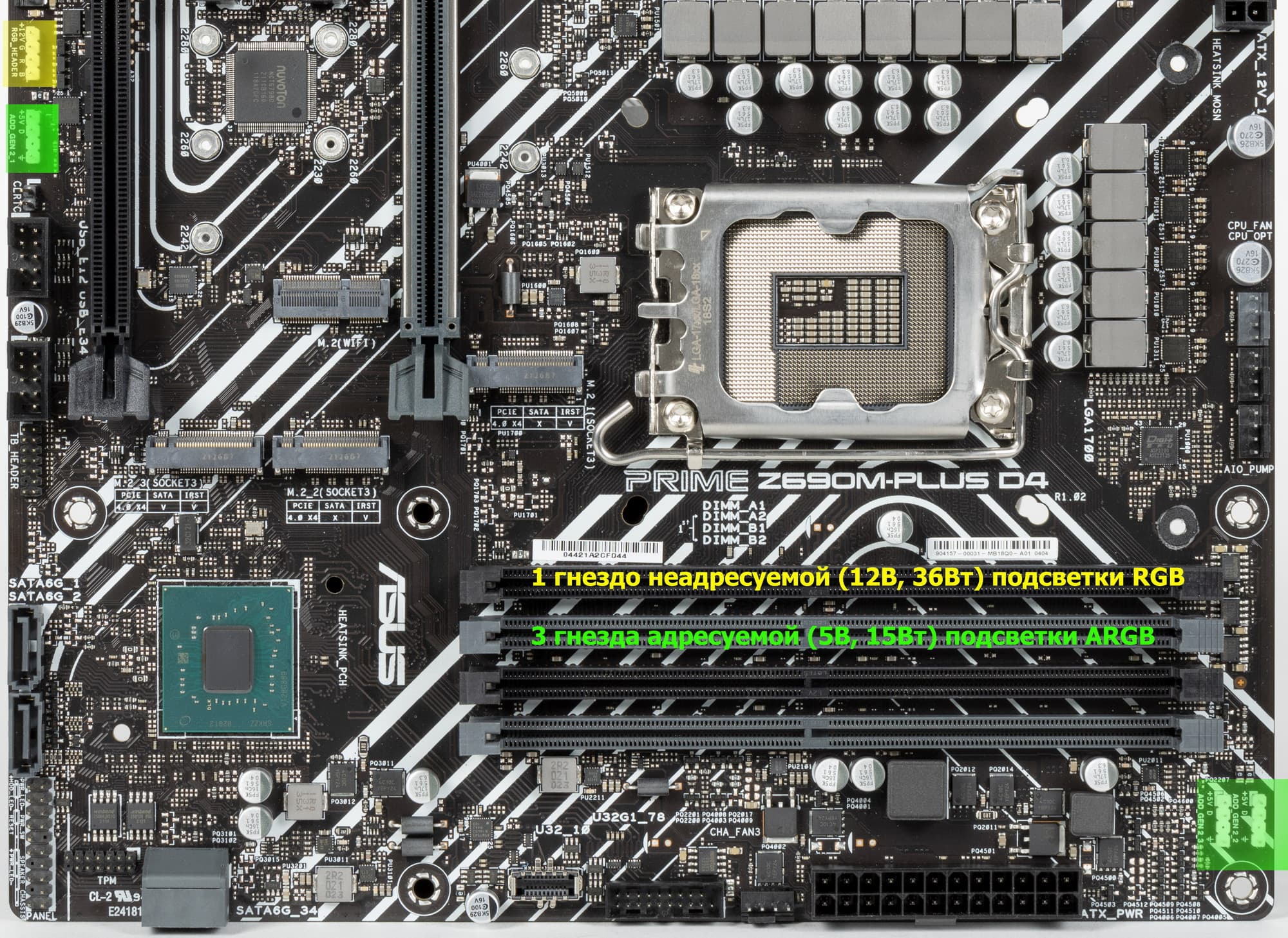

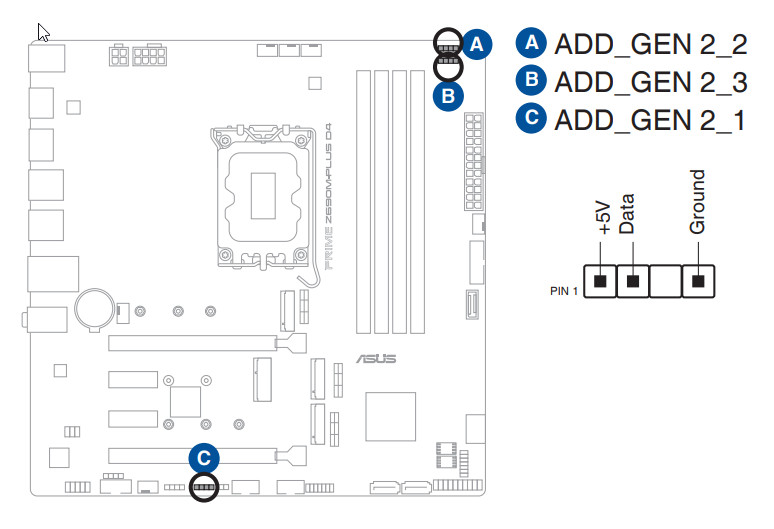

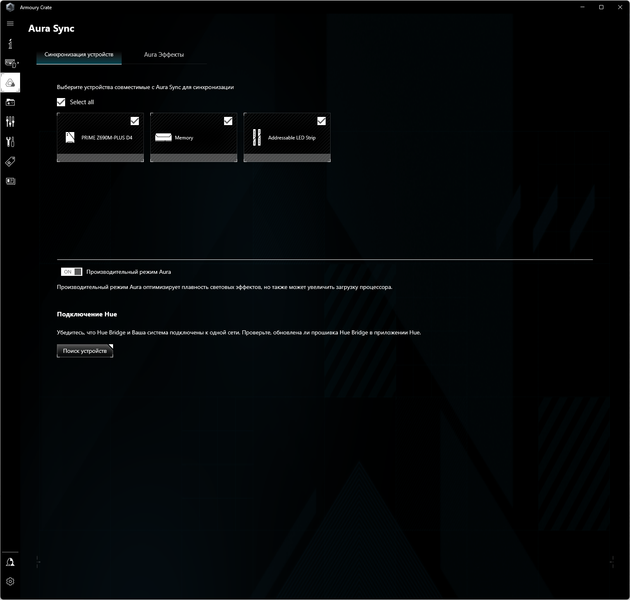

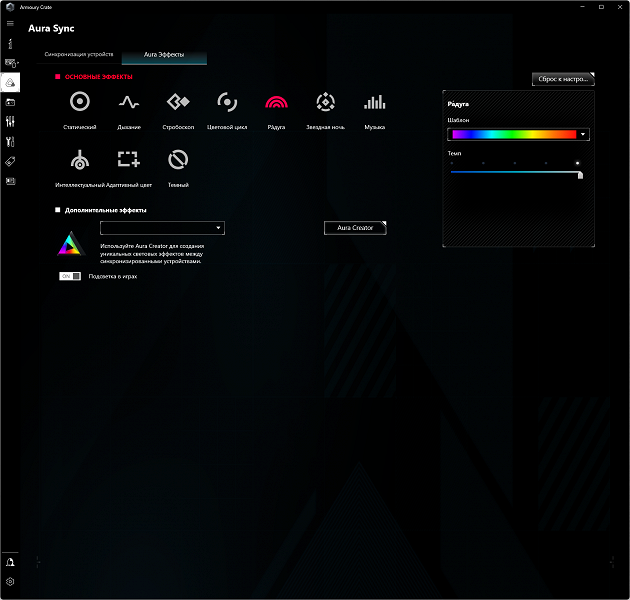

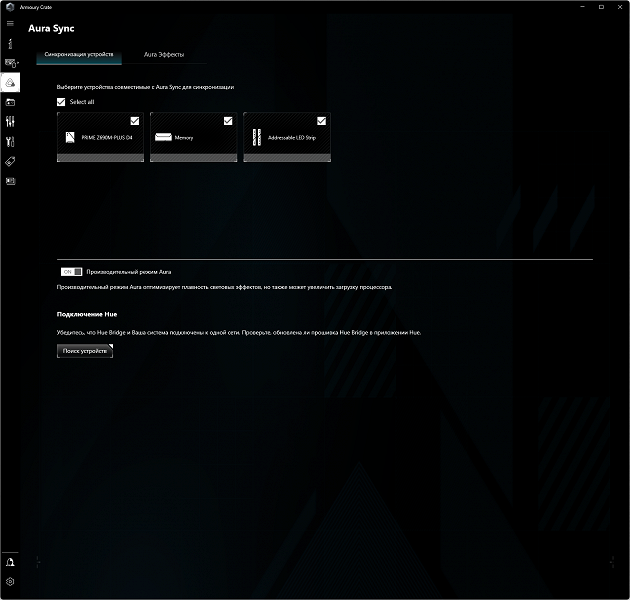

Подсветка

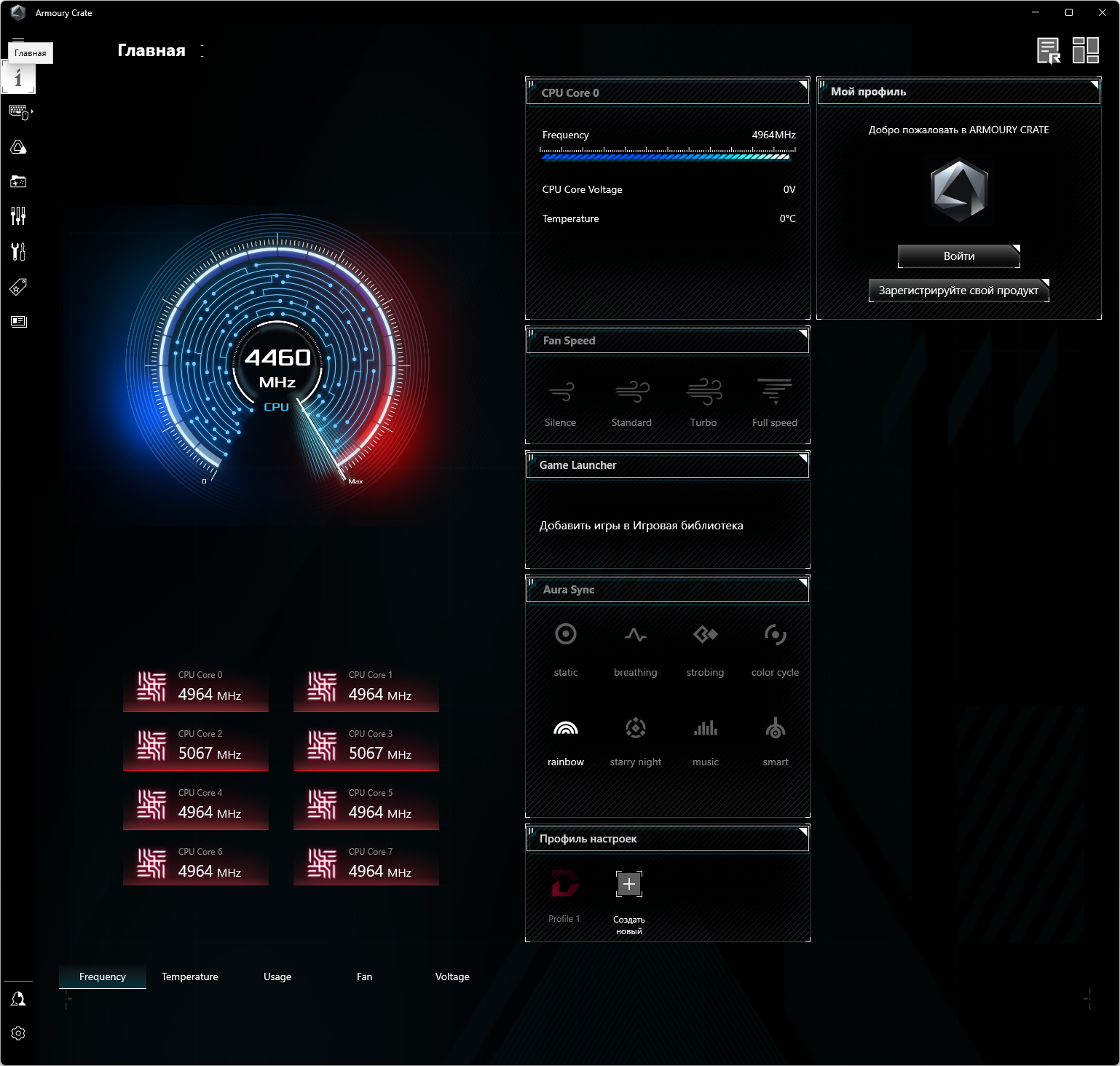

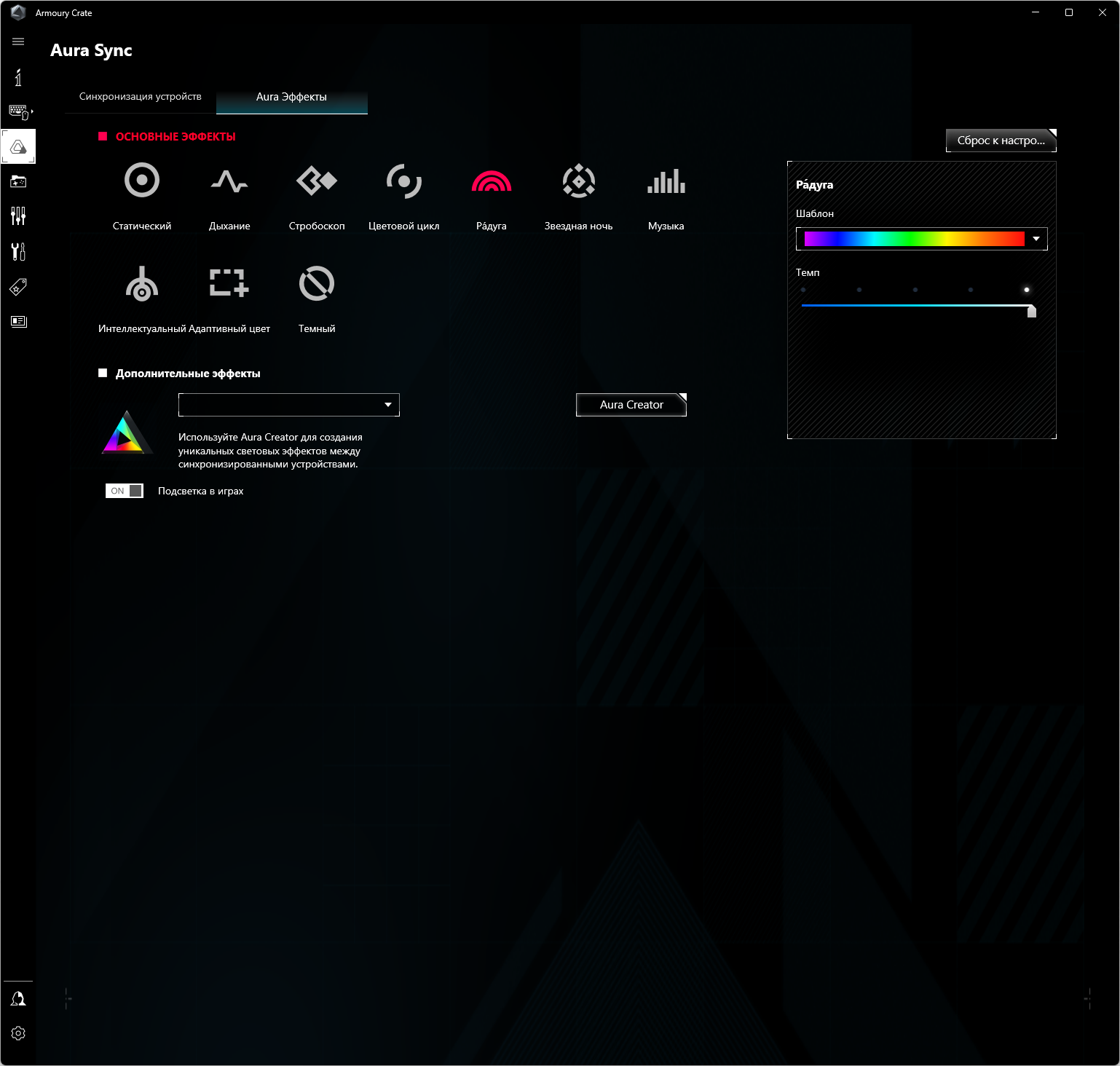

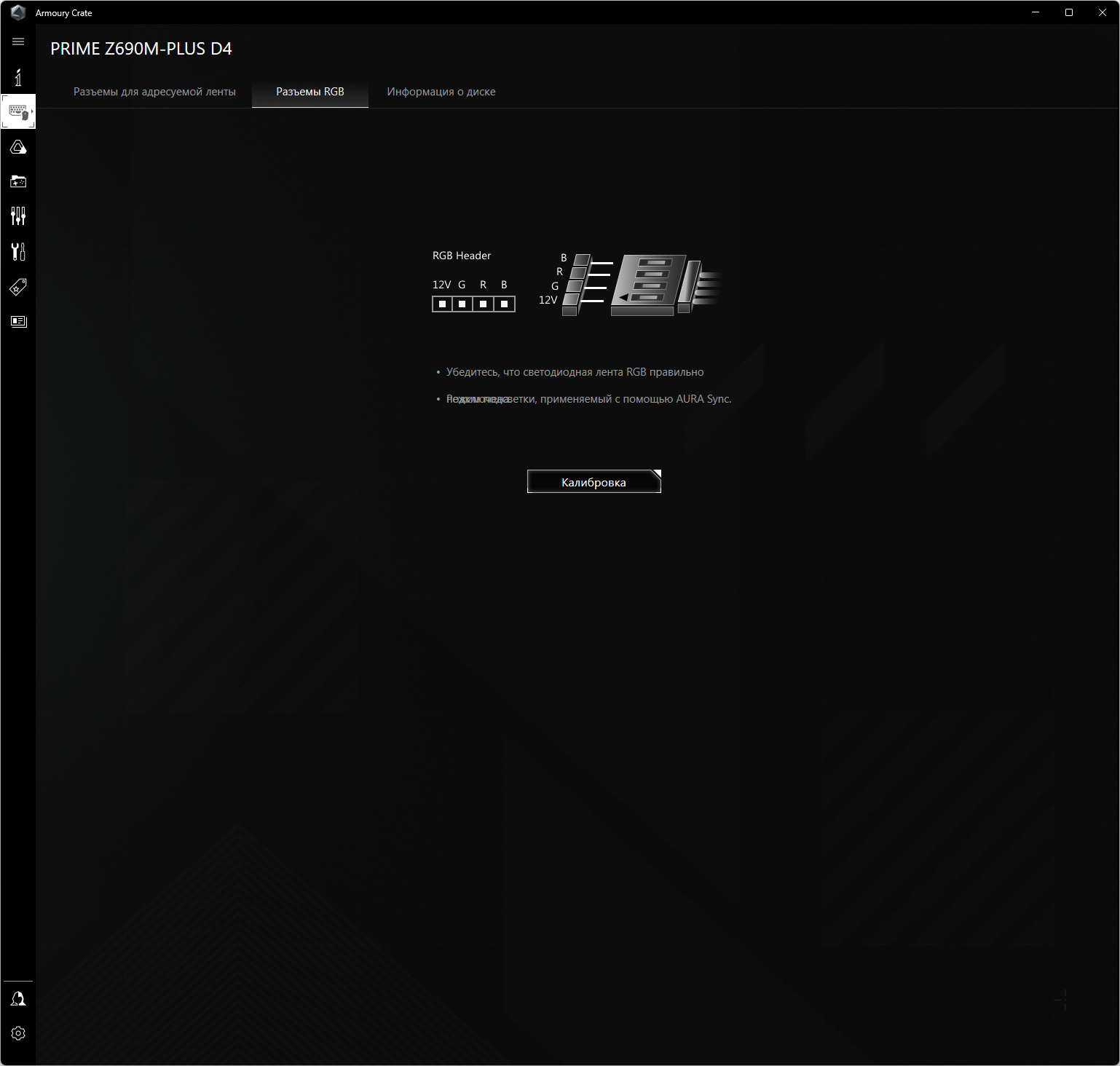

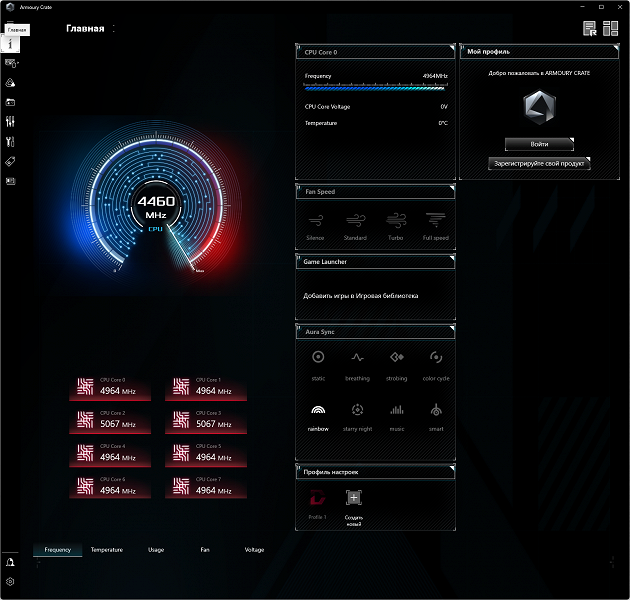

Программное обеспечение под Windows

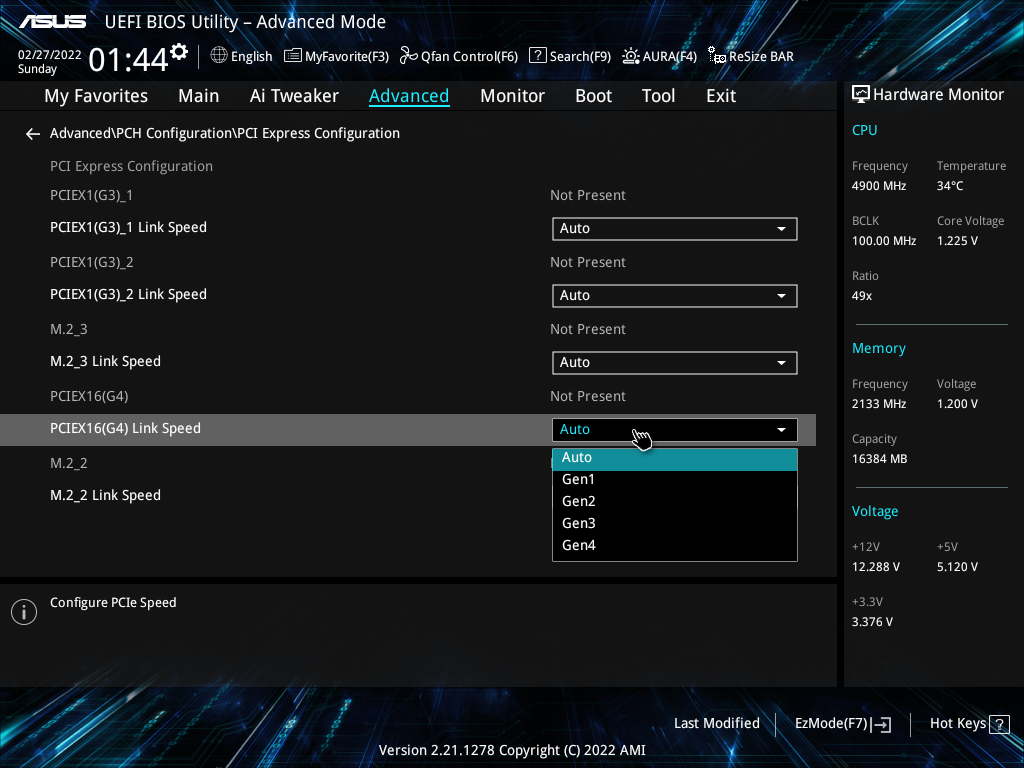

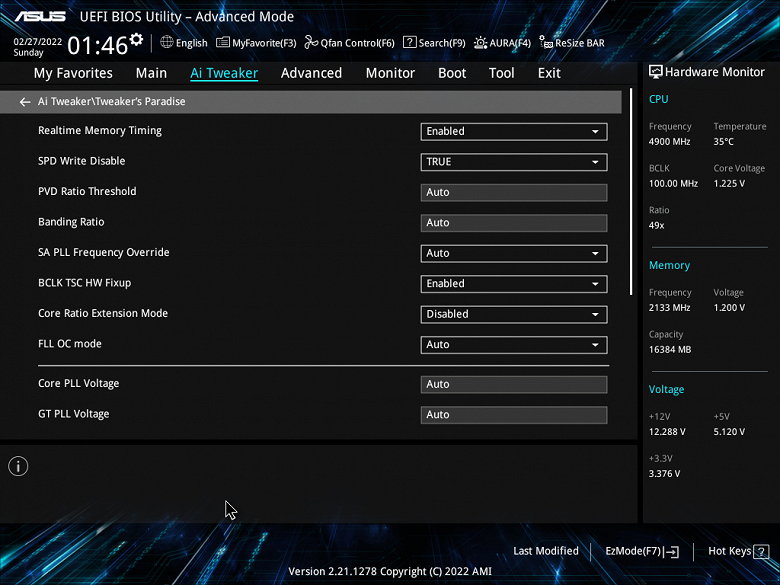

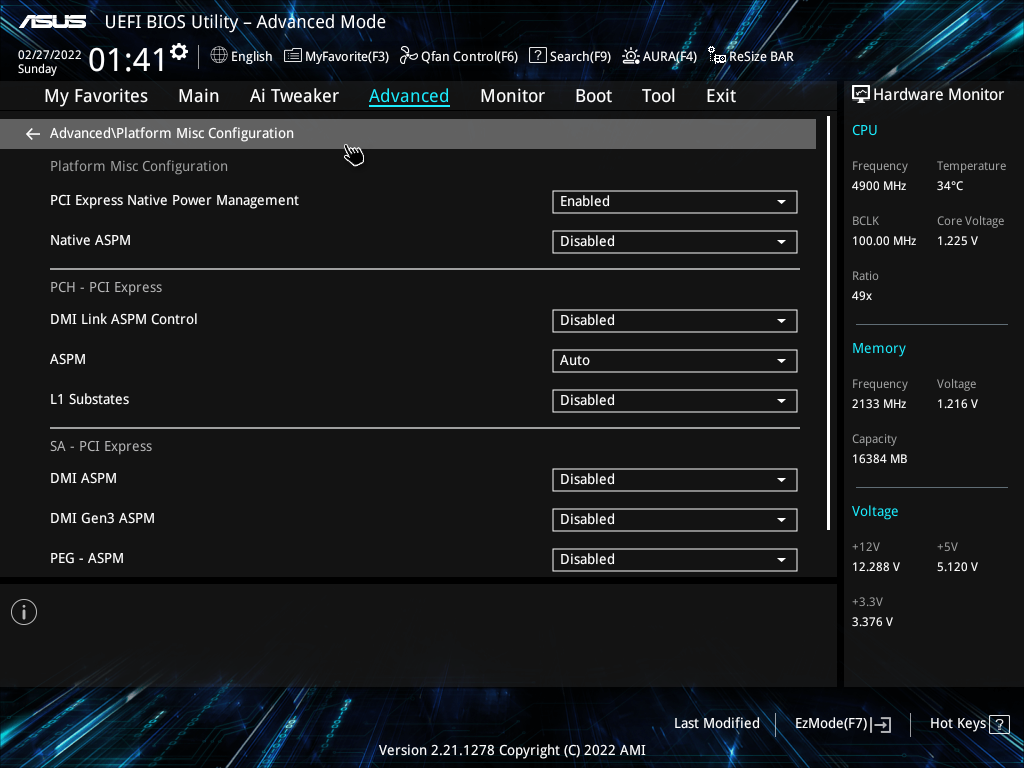

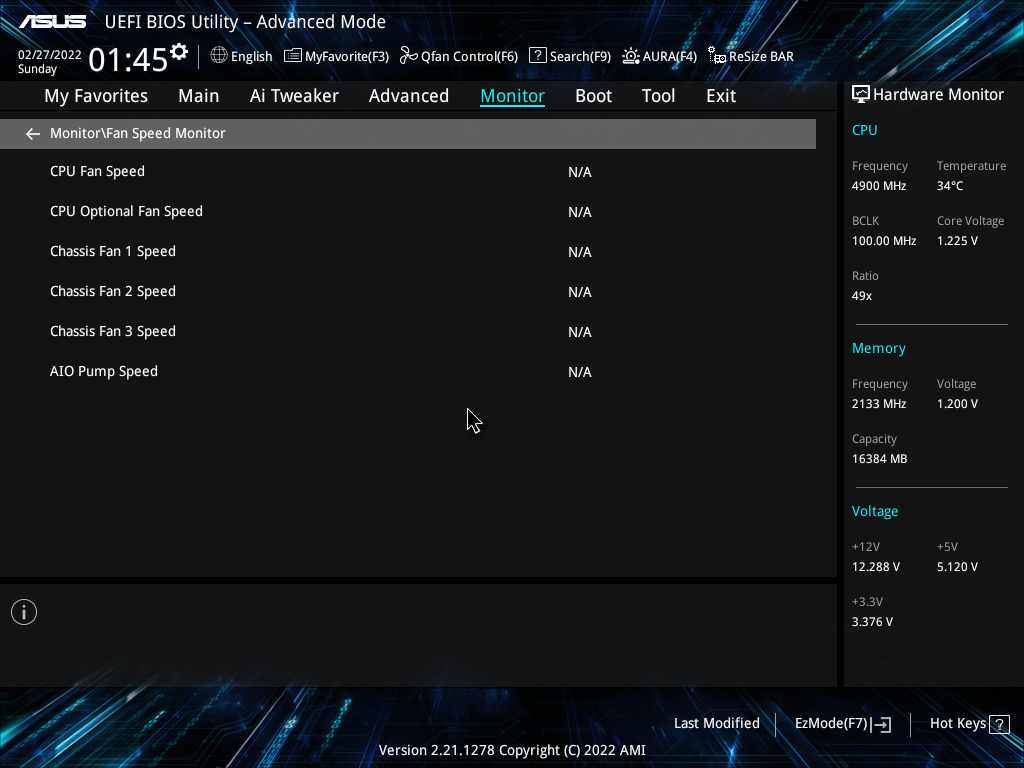

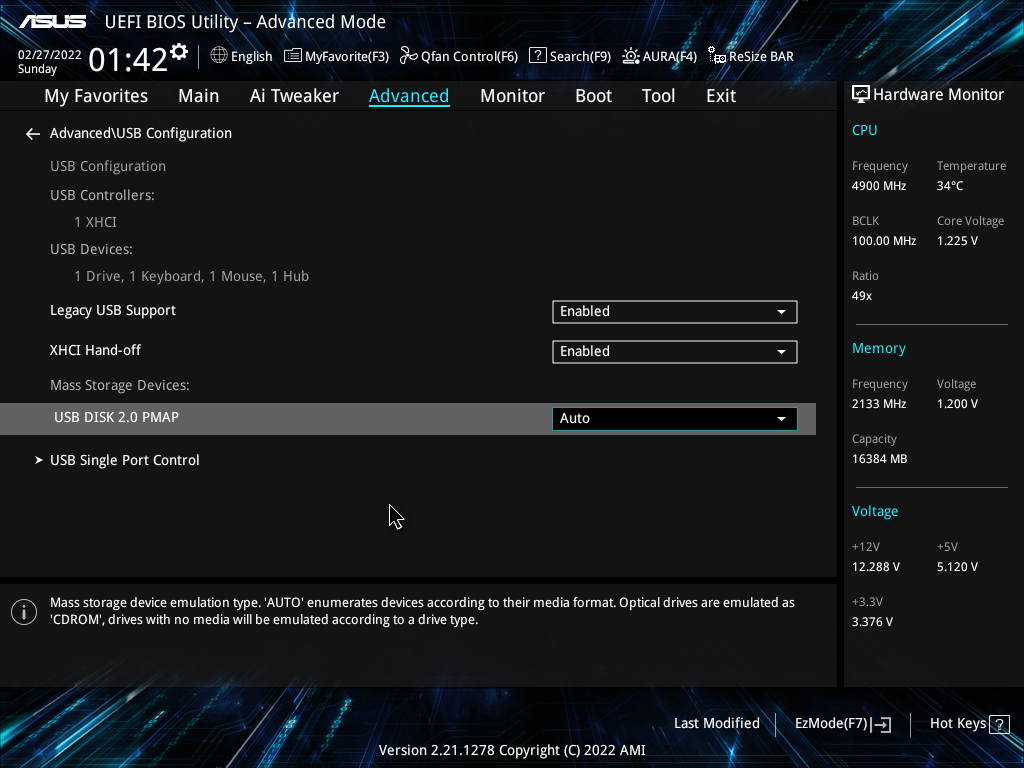

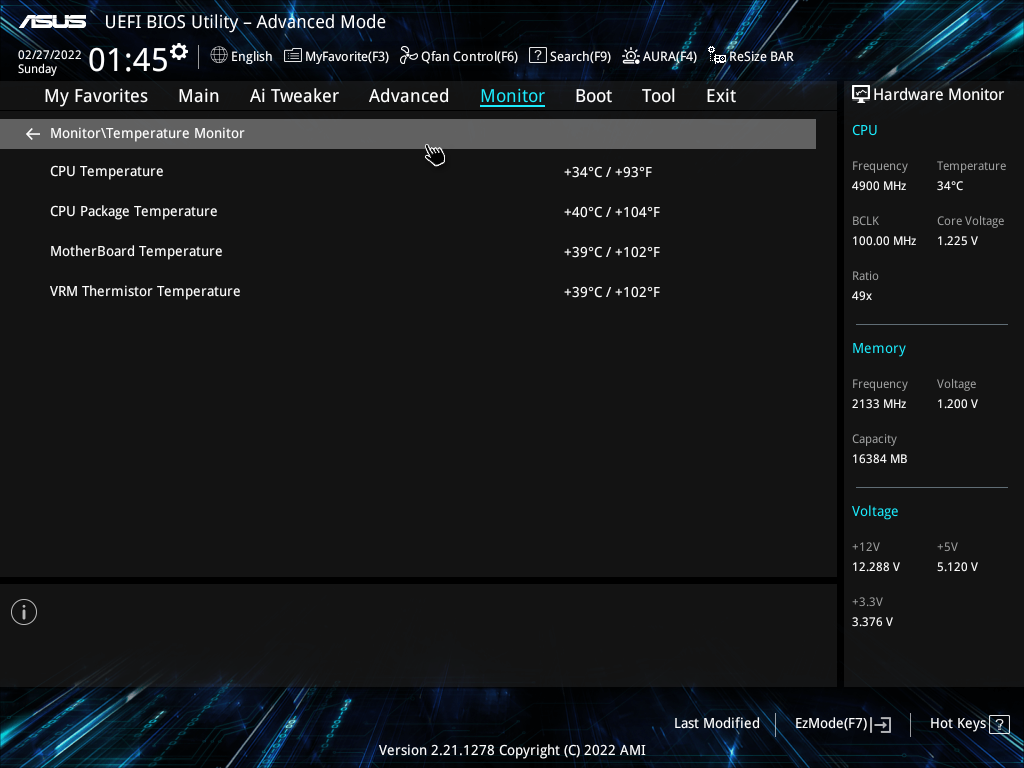

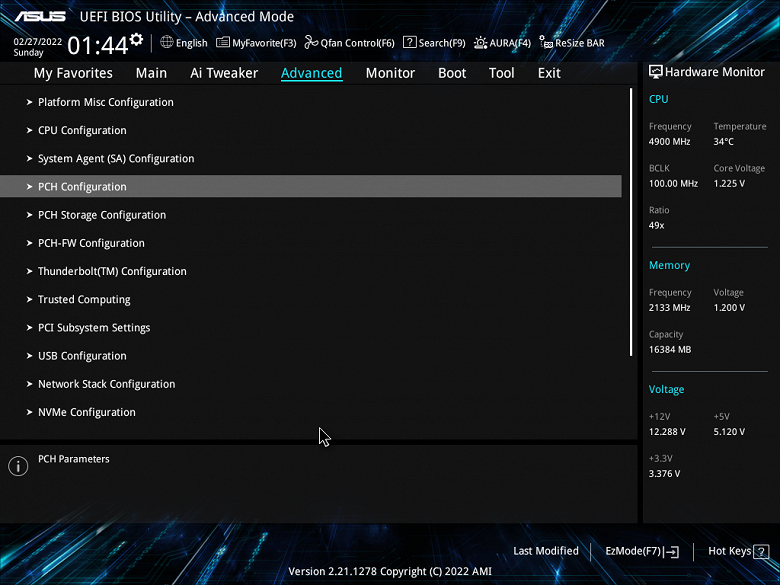

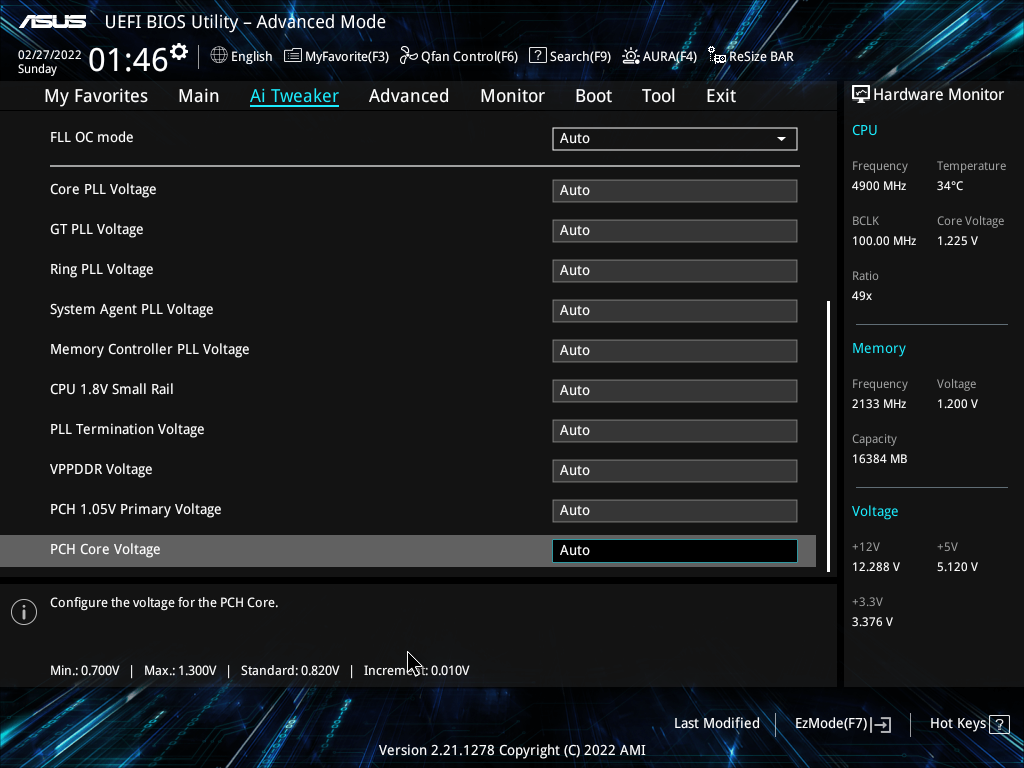

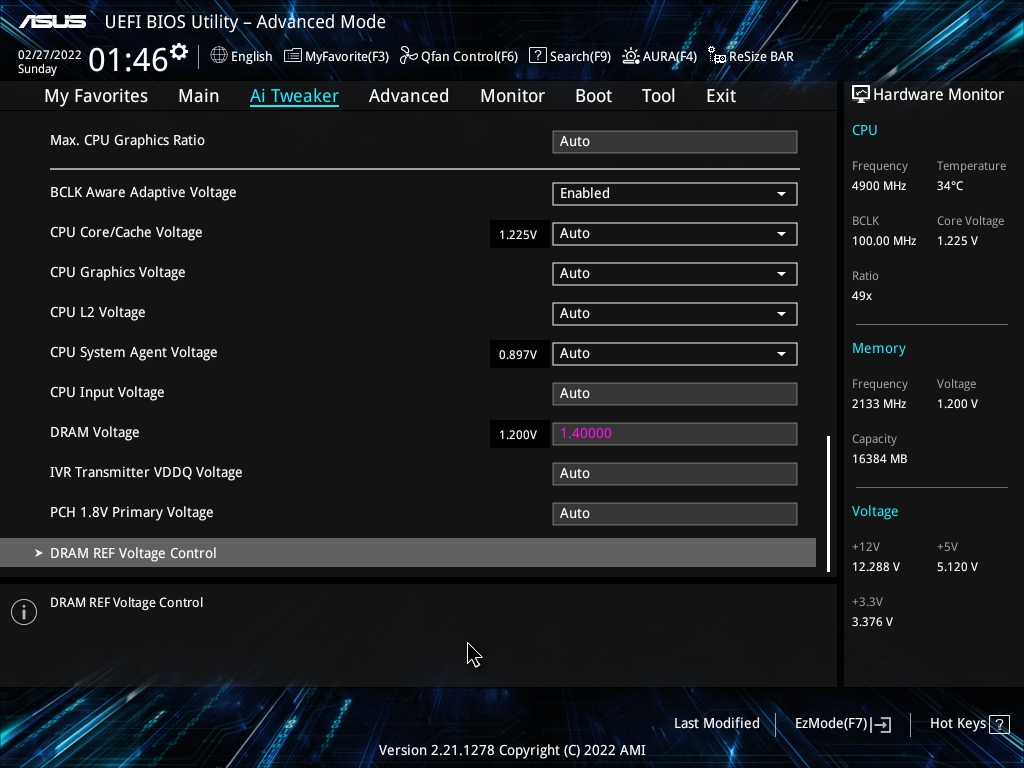

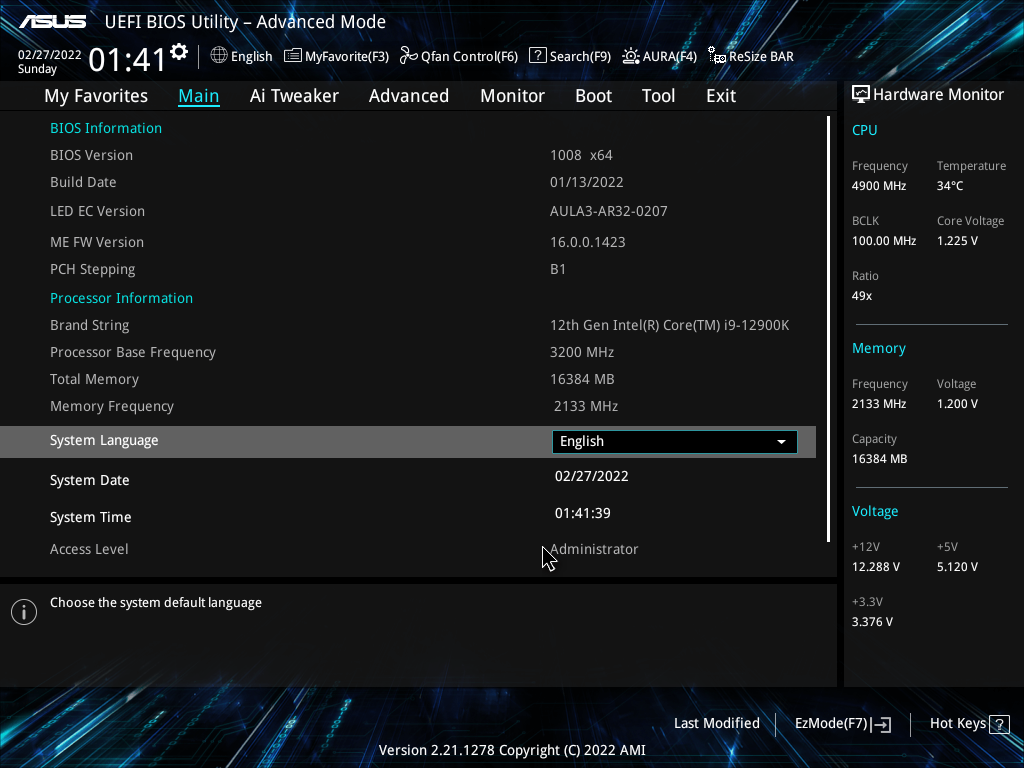

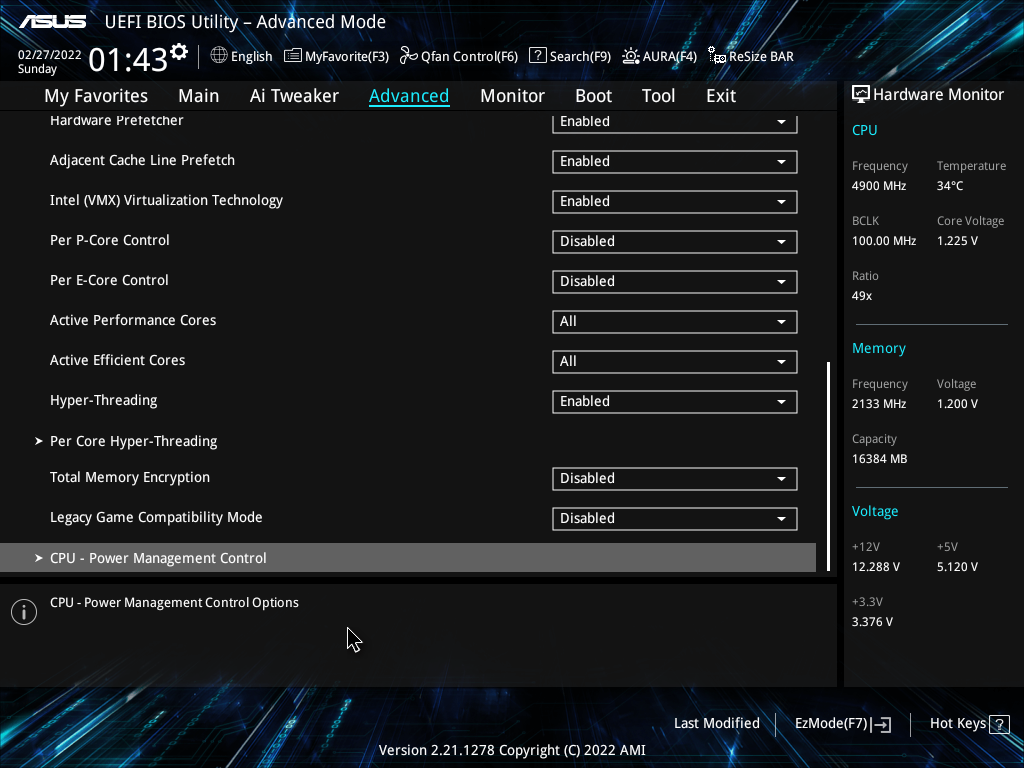

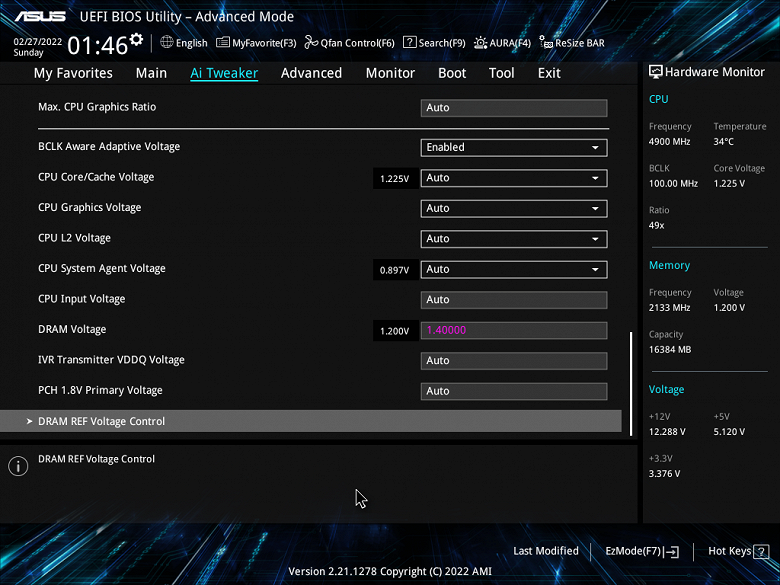

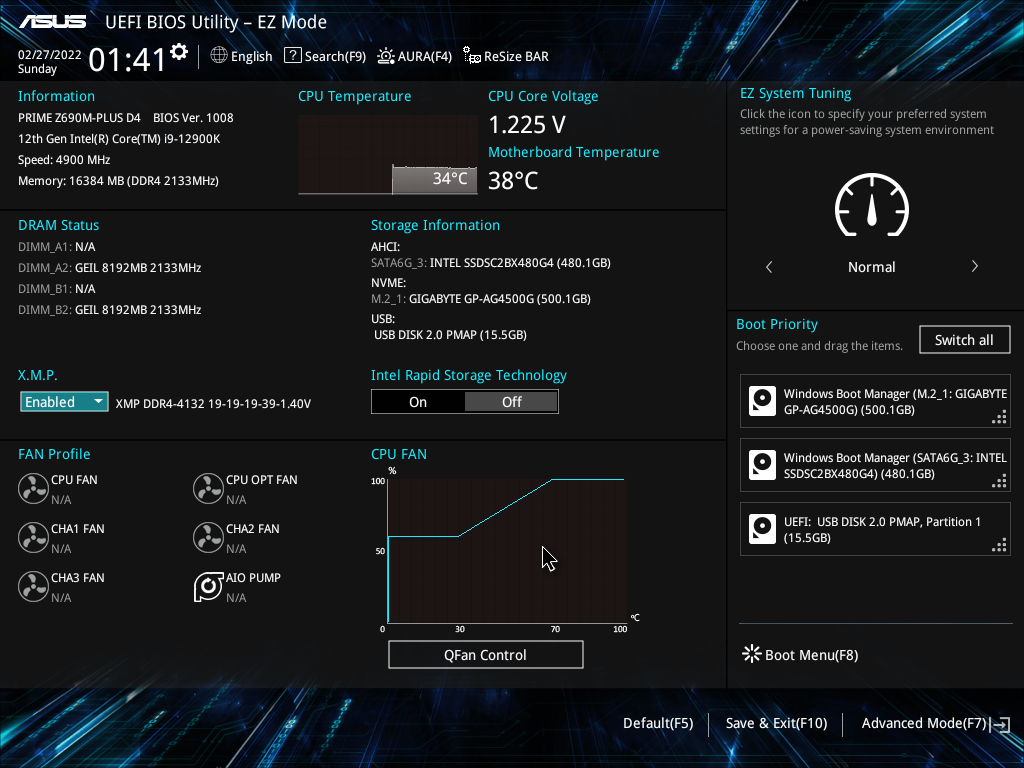

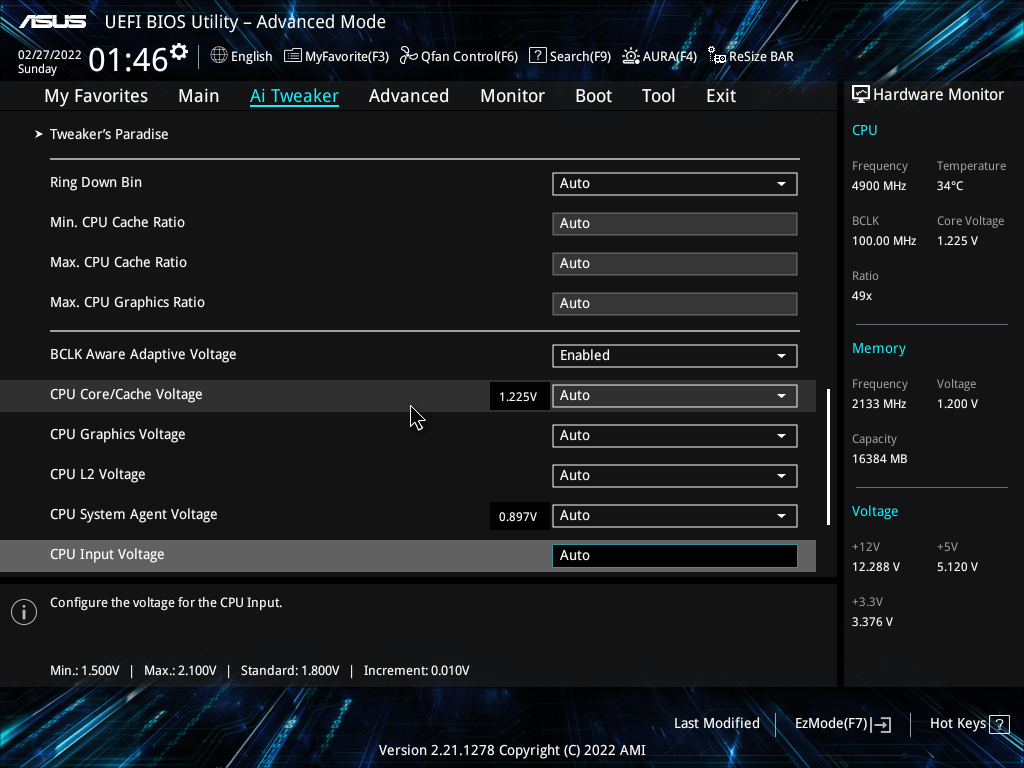

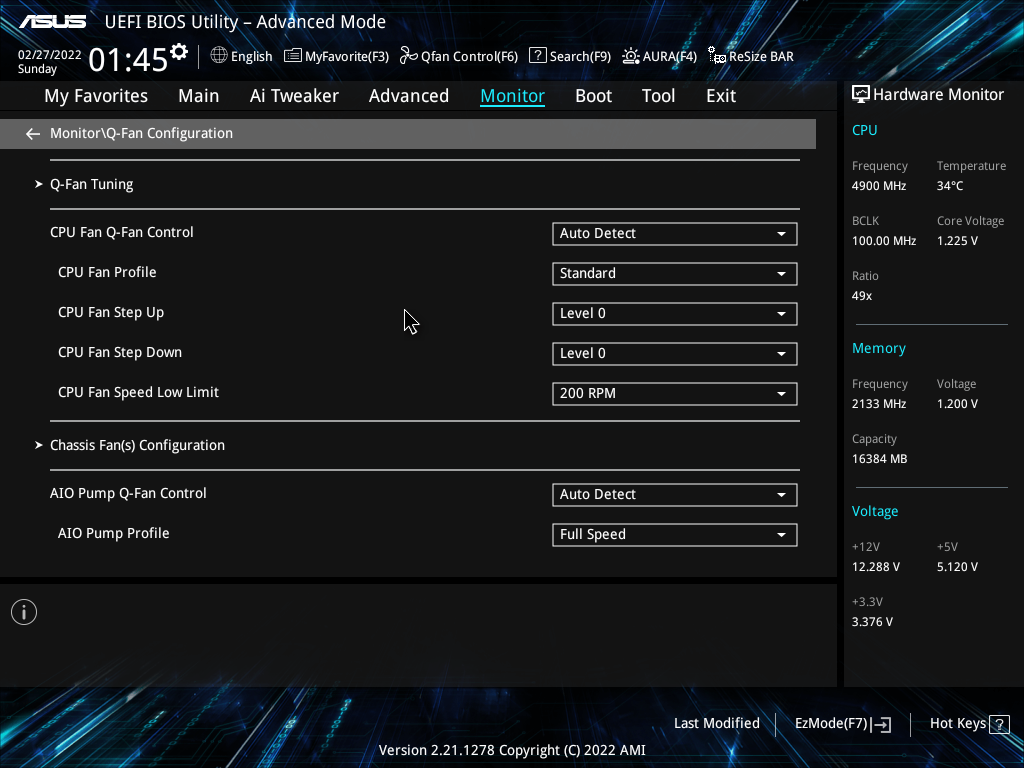

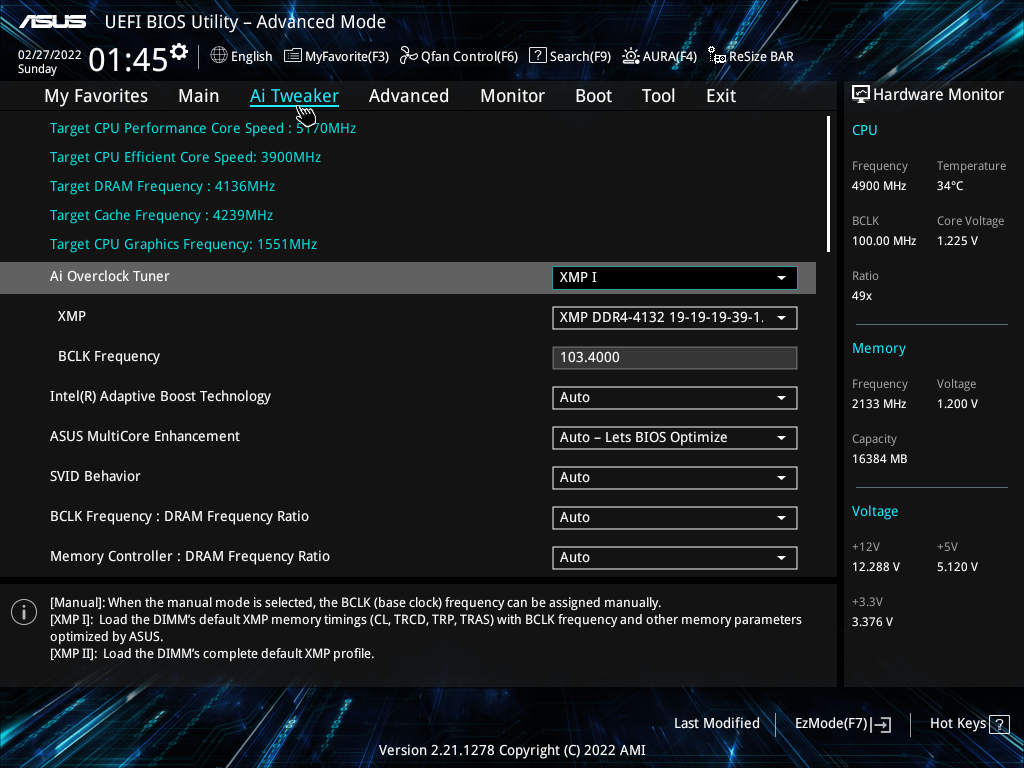

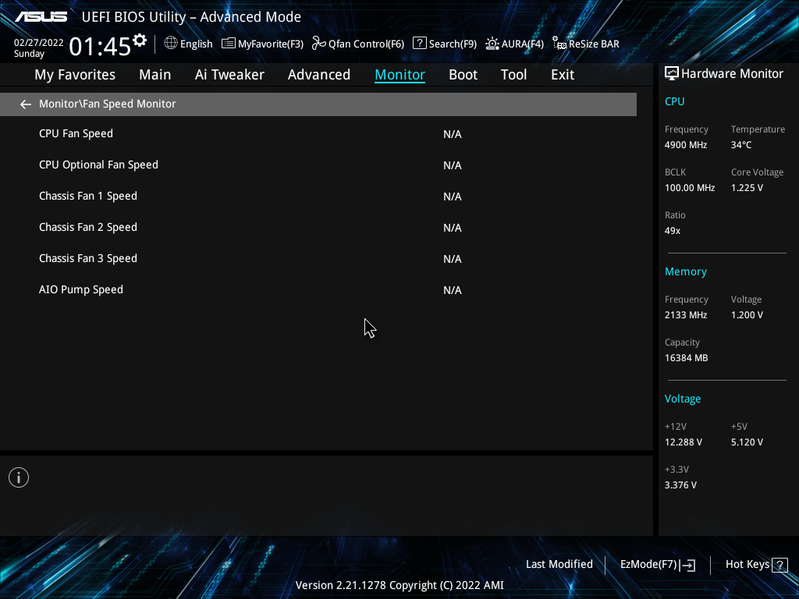

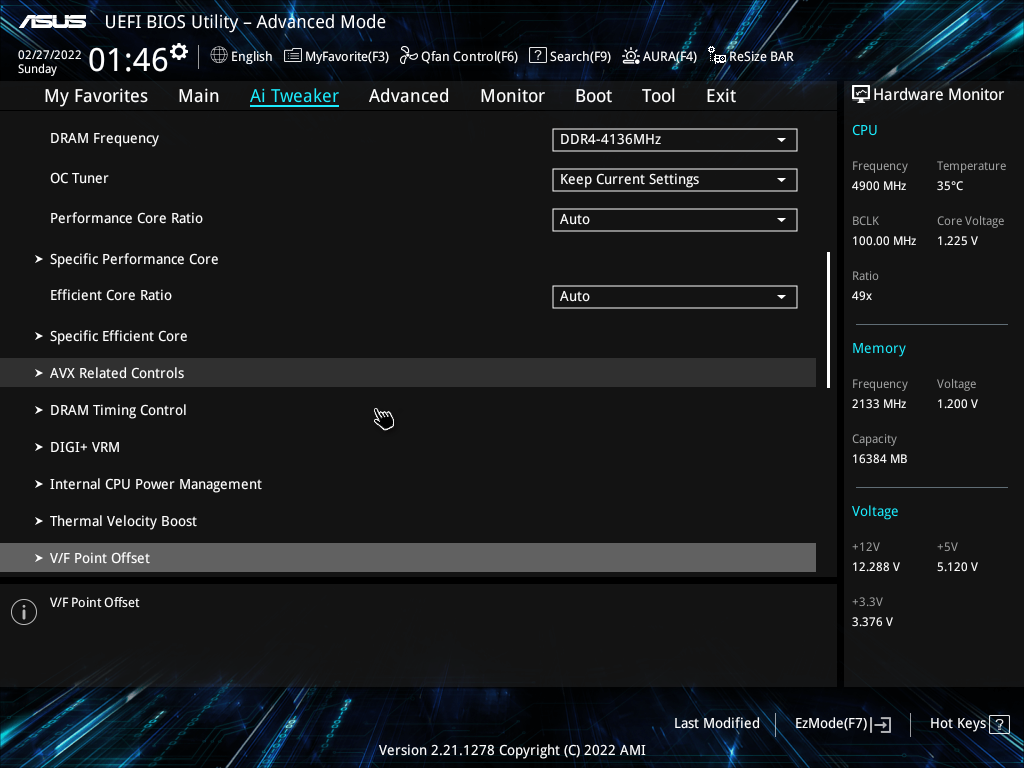

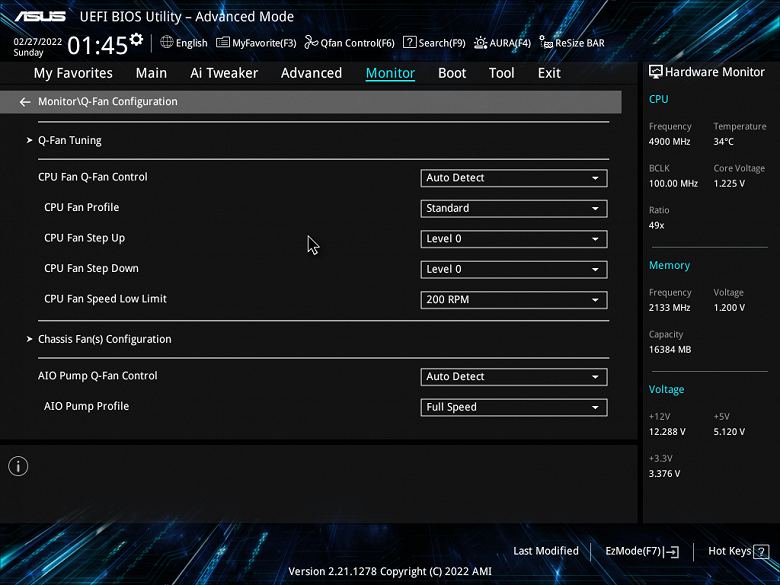

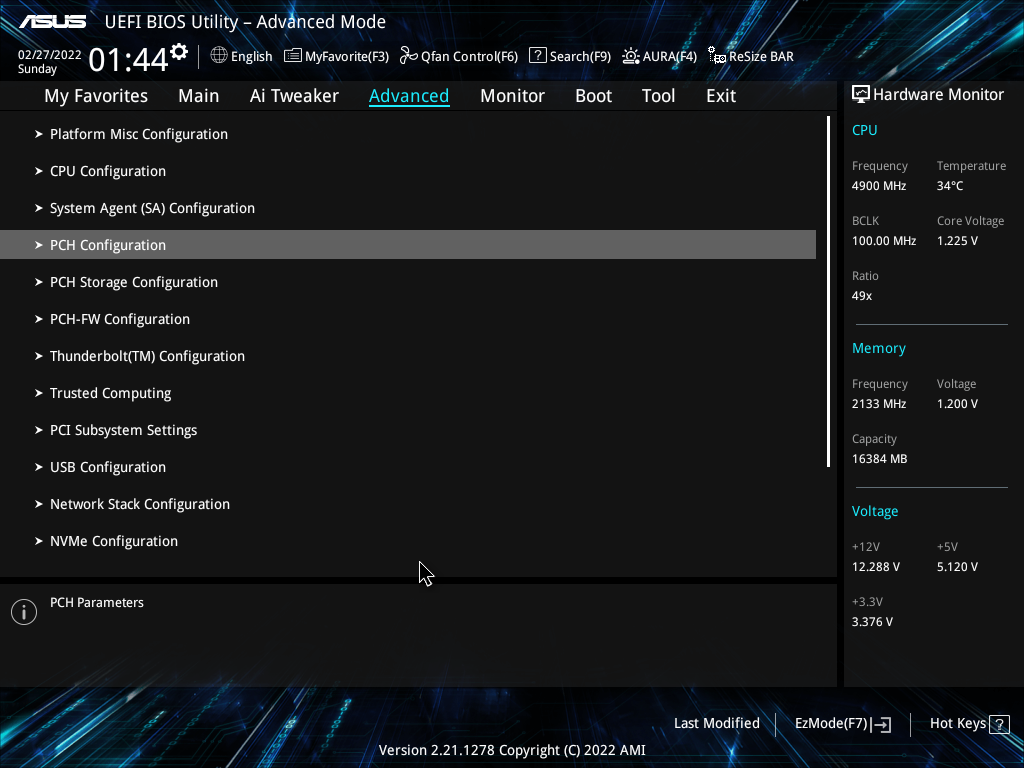

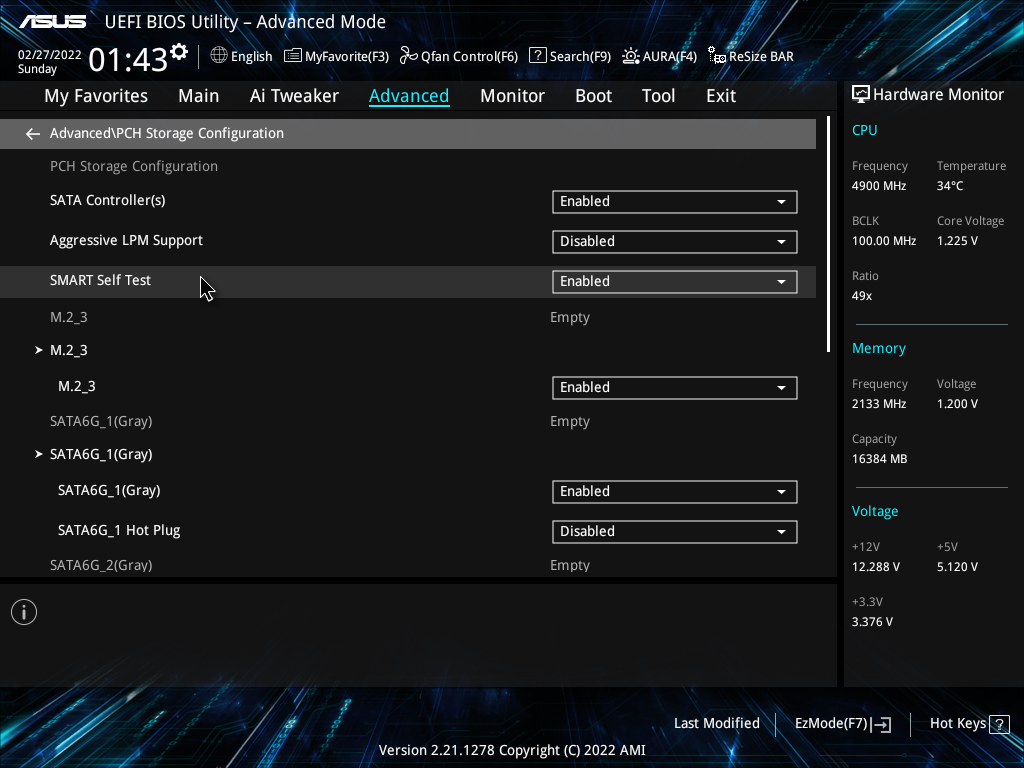

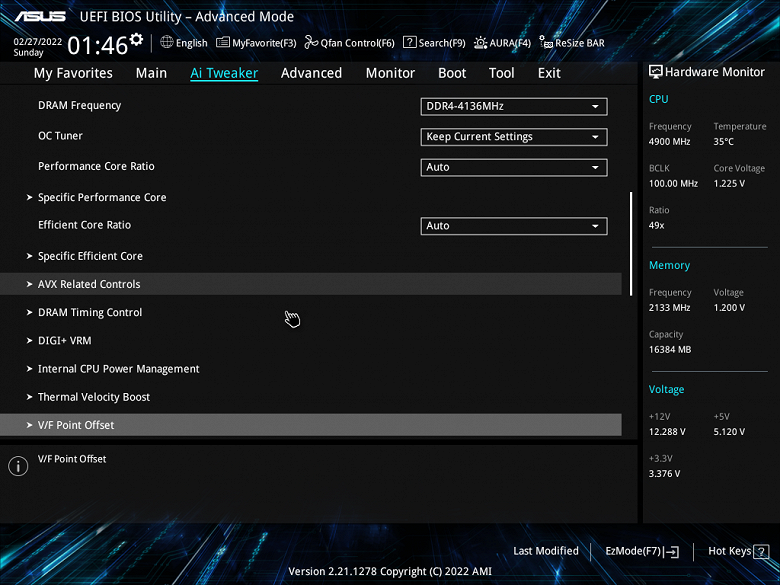

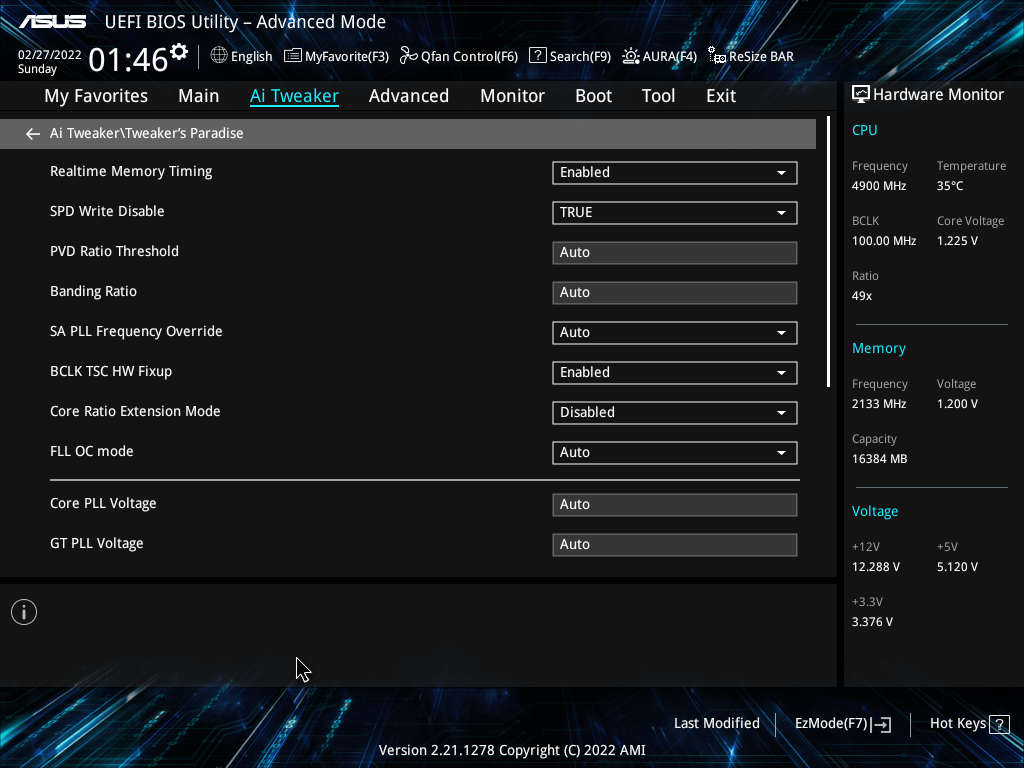

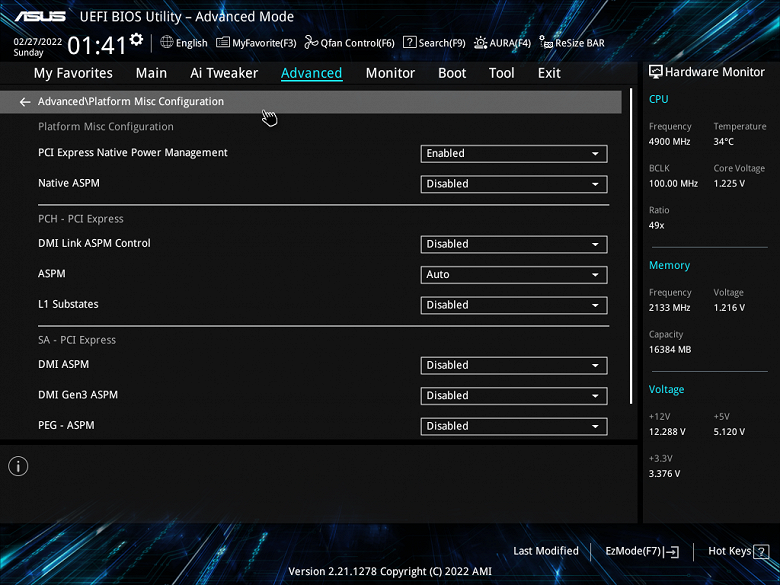

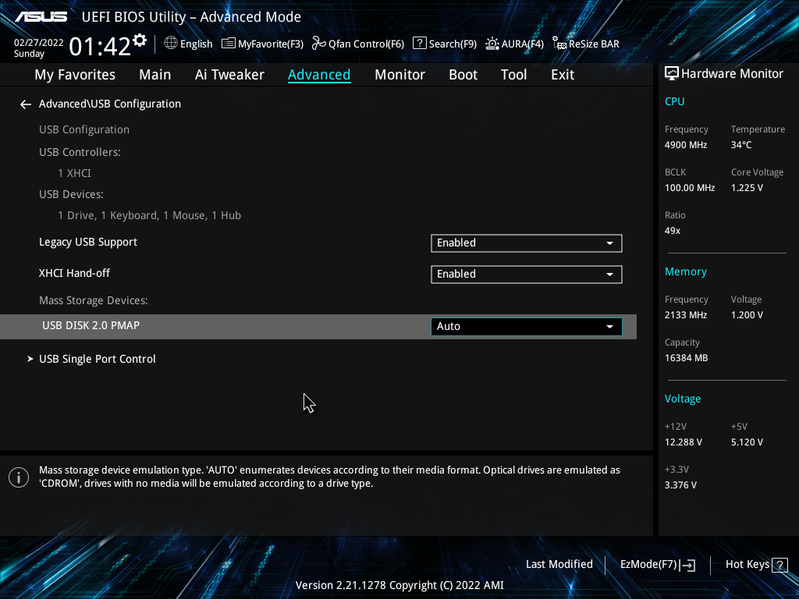

Настройки BIOS

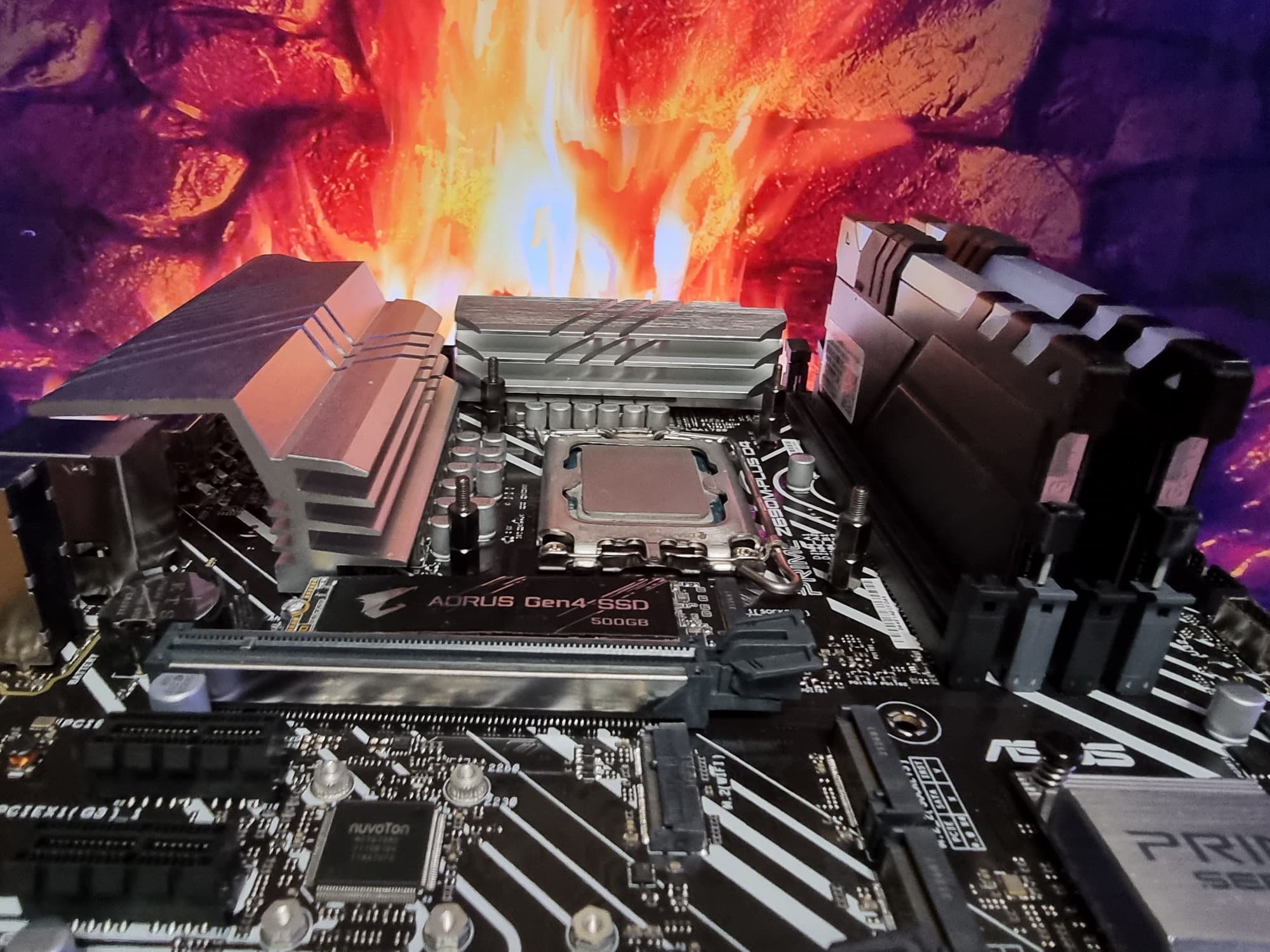

Работоспособность (и разгон)

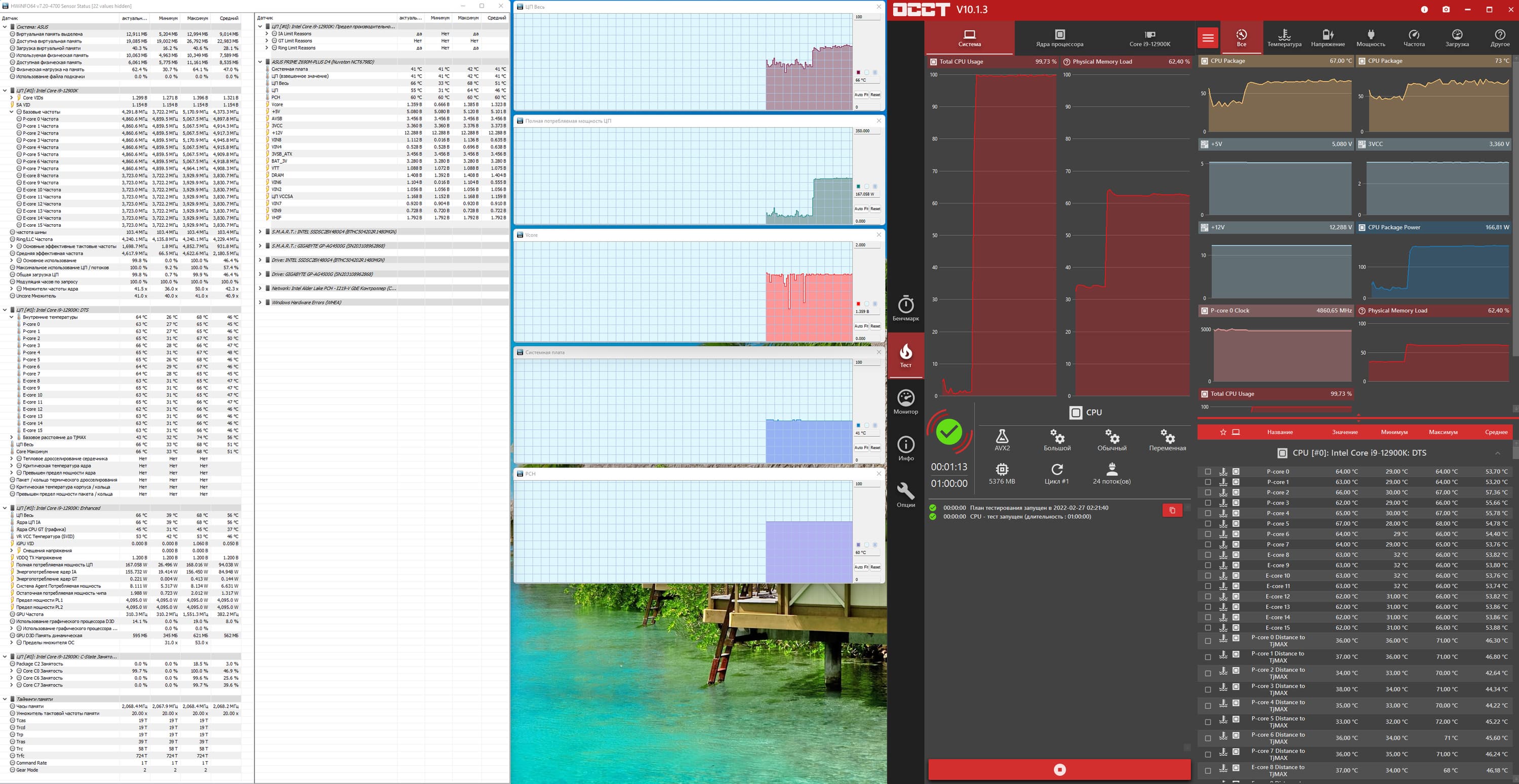

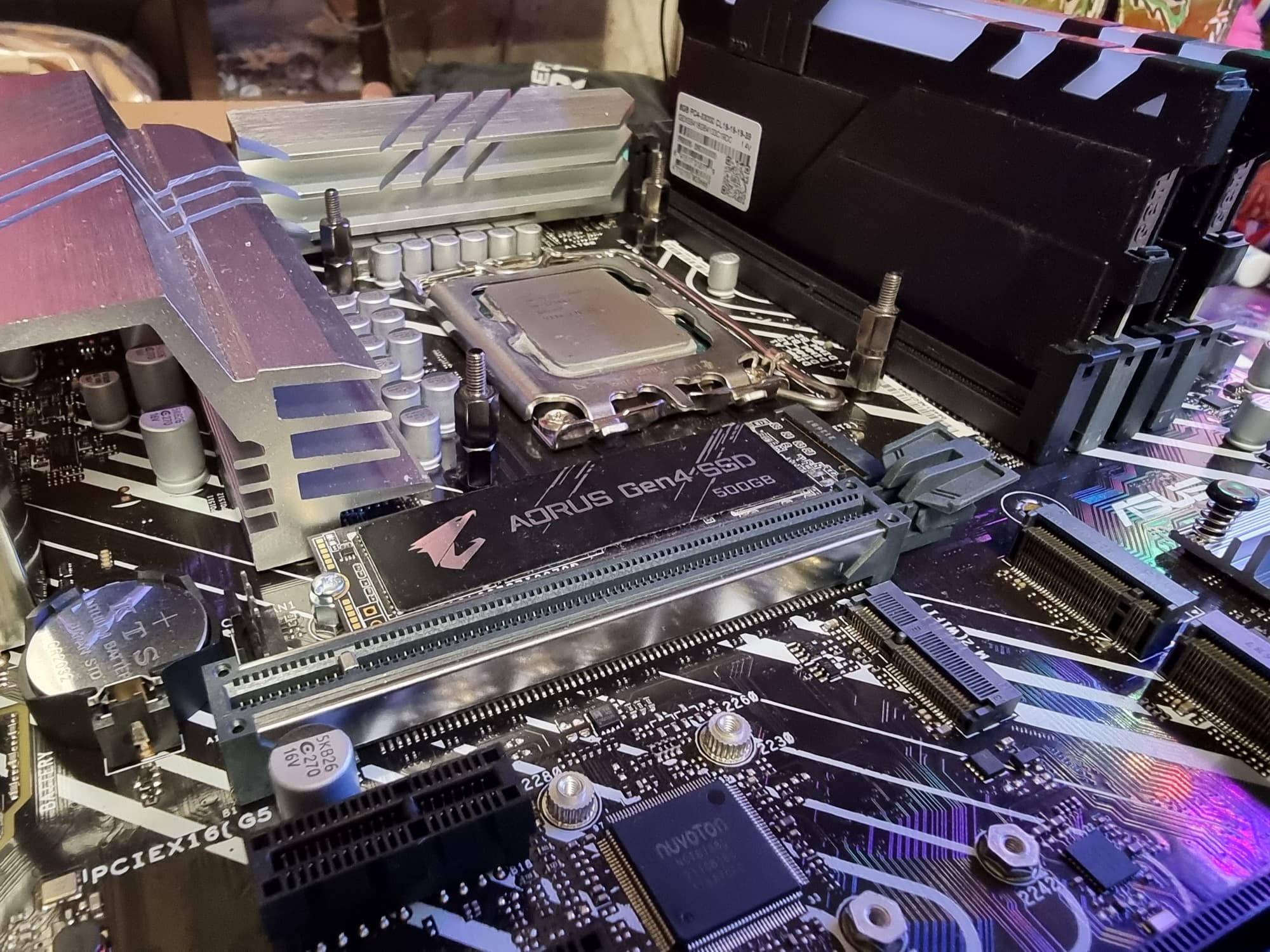

Запускаем все в режиме по умолчанию (но при этом активизируем MCE). Затем нагружаем тестами.
Ну что же, снова мы видим очень хороший авторазгон на прежнем уровне: 4,9 ГГц по всем Р-ядрам и 3,7 ГГц по всем Е-ядрам. То есть программная система TurboBoost, определив соответствующее питание, выставила высокие частоты работы.
Подчеркну, что это все мы видим на материнке, которая не входит во флагманскую серию ROG, которая сама по себе относится к среднему классу (ну относительно, конечно, ибо все же базируется на топовом Z690).

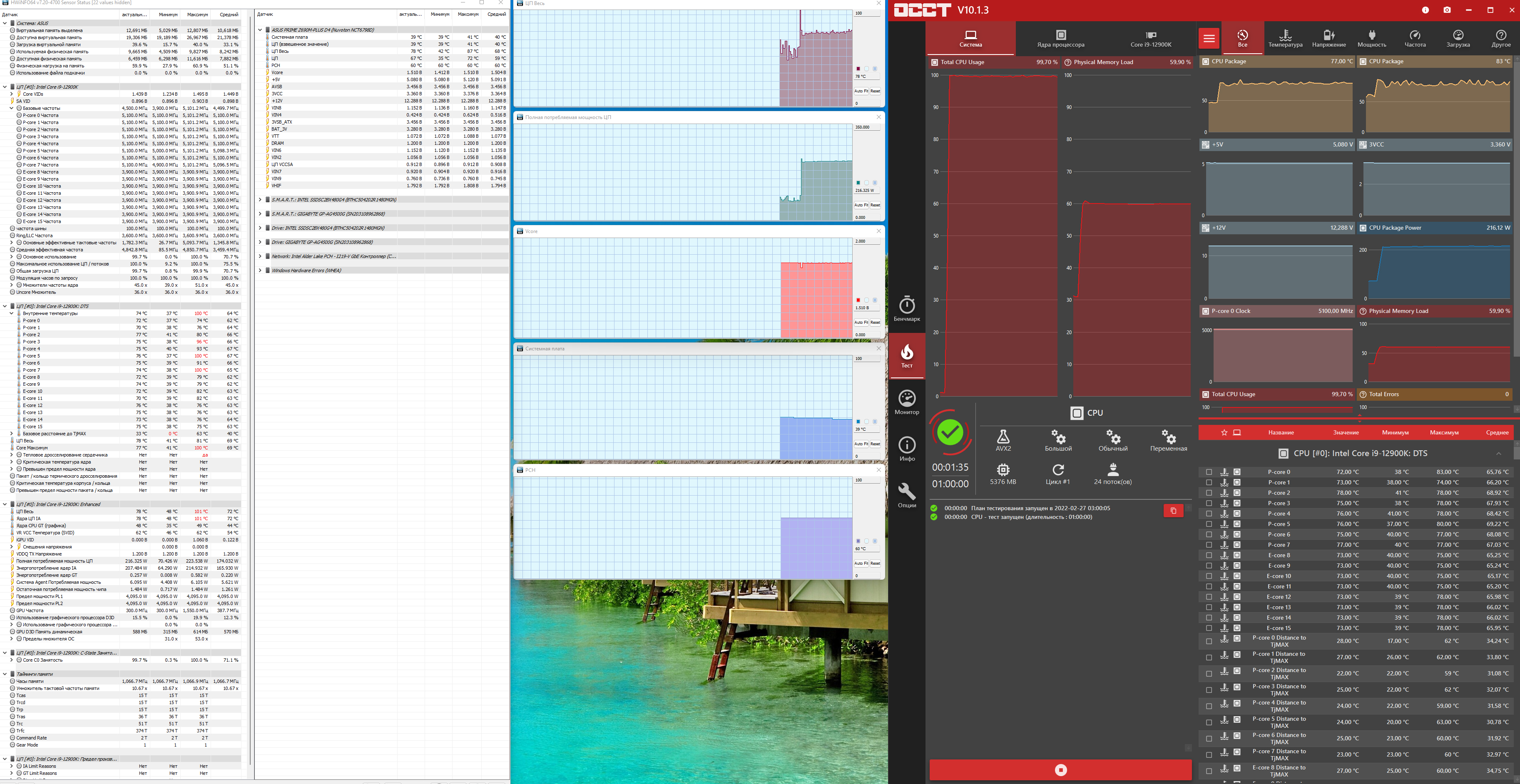

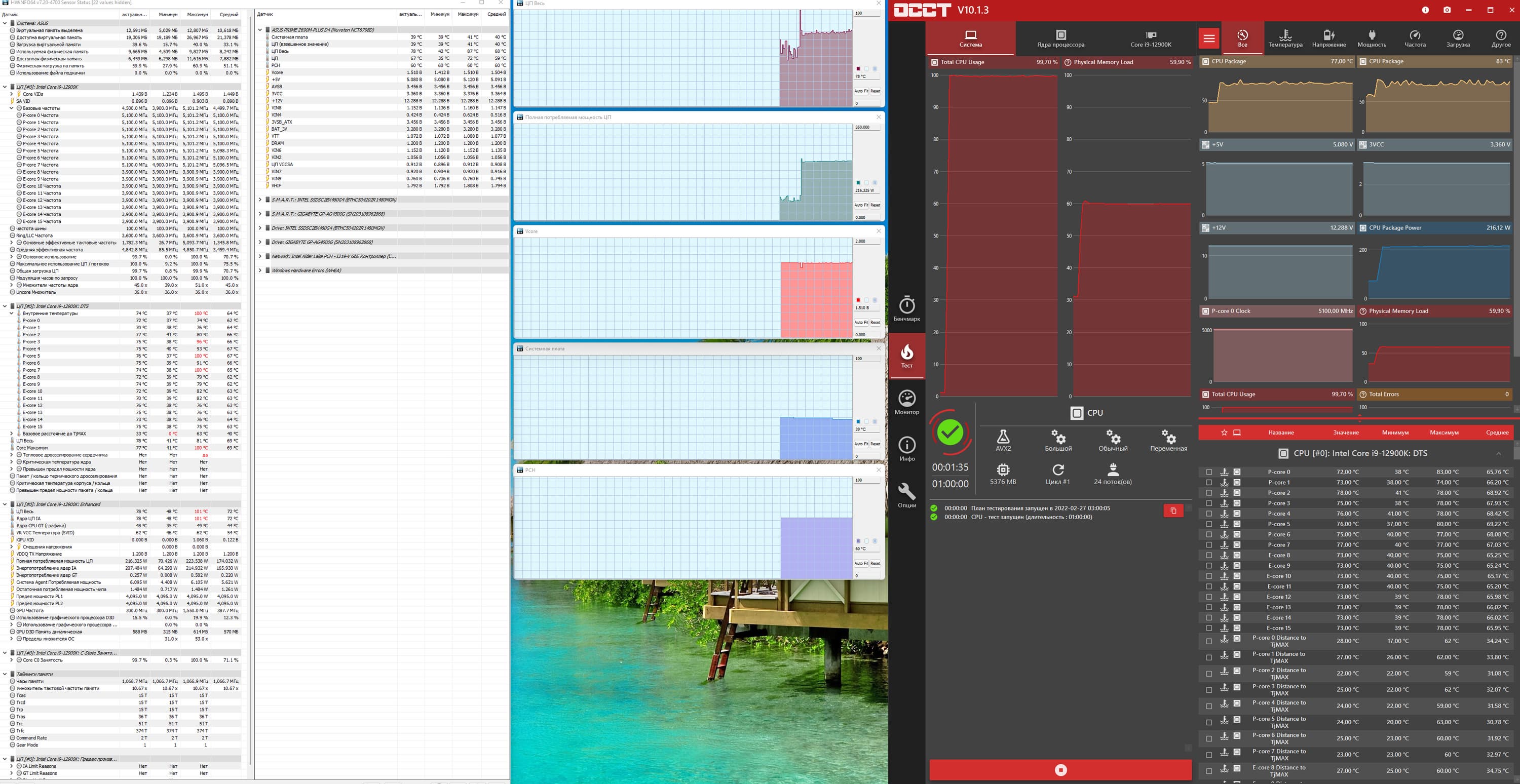

А как насчет 5.1 ГГц? Обычно такая частота по Р-ядрам поддается только флагманам с очень высокой стоимостью.
Пришлось повозиться, так как даже при выставлении множителей и частот вручную надо тщательно искать включенные технологии разгонов и при выставленных 5100 МГц мы получали в реальности 5250, что уже вызывало резкий перегрев процессора (СВО не справлялась).
Но когда все получилось, и 5,1 ГГц реально заработал, я увидел, что даже у такой скромной материнки имеется великолепная поддержка супероверклокинга. Процессор в стресс-тесте работал на 5,1/3,9 ГГц, потребляя более 230 Вт, фирменная СВО прекрасно справлялась с нагревом, критических отметок не было, VRM, чипсет также не нагревались до критических величин. Только первые секунды был сильный нагрев из-за того, что СВО не сразу разогнала вентиляторы (поэтому максимумы по температуре процессора вышли к 100 градусам).
Выводы

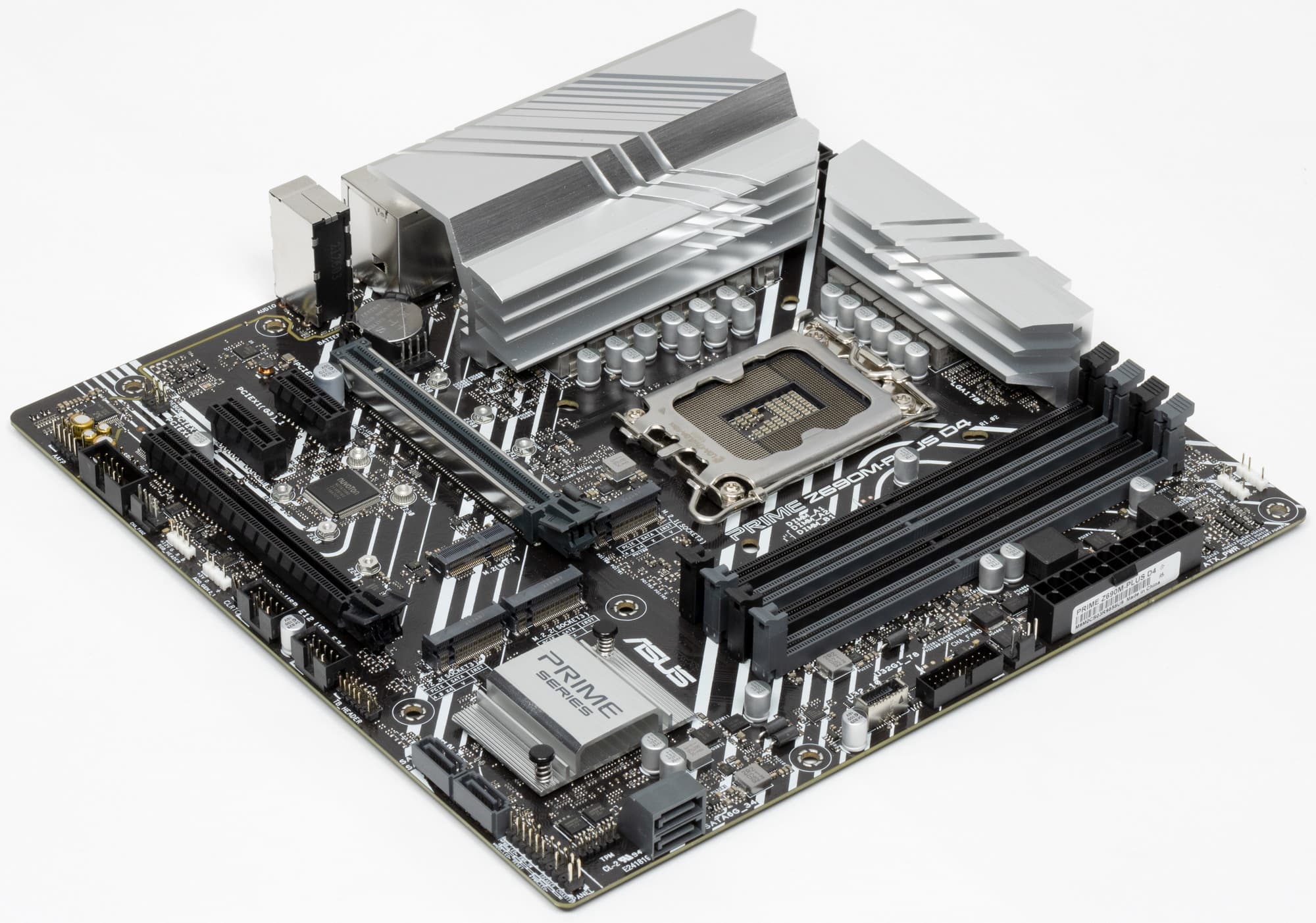

Материнская плата Asus Prime Z690M-Plus D4 представляет собой универсальное и сравнительно недорогое решение (любые озвученные в обзоре цены быстро перестанут быть актуальными, поэтому смотрите их сами на момент прочтения). У нее 15 портов USB разных видов (включая 1 самый быстрый USB 3.2 Gen2×2, а также 1 USB 3.2 Gen2), 2 слота PCIe х16 (один из которых подключен к процессору 16 линиями PCIe 5.0, а второй подключен к чипсету и работает в режиме х4), 2 слота PCIe x1, 3 слота M.2 (один из них подключен напрямую к процессору линиями PCIe 4.0, два других подключены к чипсету Z690 линиями PCIe 4.0), 4 порта SATA и 7 разъемов для вентиляторов. В принципе, для модели среднего уровня поддержка периферии очень достойная. Модулем беспроводных сетей плата не снабжена, но имеется слот М.2 для самостоятельной установки адаптера вроде AX201.
Система питания процессора способна обеспечить работу любых совместимых процессоров с запасом на очень хороший разгон. Плата имеет неплохую систему охлаждения почти каждого потенциально греющегося элемента, а вот лишенные охлаждения накопители в слотах M.2 — это минус (покупателю желательно приобретать накопители со своими радиаторами или отдельно сами радиаторы). В числе иных плюсов платы можно упомянуть широкие возможности для подключения ARGB/RGB-устройств подсветки.
