Мы продолжаем изучать бюджетные материнские платы под пользующиеся высоким спросом процессоры, время от времени изучая популярность тех или иных моделей. Да, поколение 3ххх процессоров от AMD и поддерживающие их системные чипсеты 5хх серии (X570, B550, A520) вышли достаточно давно, уже поколение 5ххх процессоров стало прошлым, однако это мало повлияло на популярность дешевых материнских плат, особенно в свете того, что самые современные уже оказываются даже не средне-, а высоко-бюджетными. Поэтому малобюджетные материнки с процессорным гнездом AM4 еще долго будут на слуху. К сожалению, производители практически не уделяют внимания этому сегменту (зачем? – И так все продается!), поэтому образцы приходится искать самостоятельно. В очередной раз у меня дошли «руки» до подобного рода материнской платы из такого сегмента, которая была просто приобретена нами в торговой сети.
Стоит напомнить разницу между системными чипсетами AMD X570, B550 и A520. Между X570, B550 и А520 самая большая разница заключается в отсутствии поддержки PCIe 4.0 у последних двух. При этом сами процессоры Ryzen (серии 3000 и 5000) имея встроенную поддержку PCIe 4.0, прекрасно работают на скоростях 4.0 с X570 и В550. А вот на матплатах с А520 уже и процессоры не могут реализовать версию PCIe 4.0, она понижается до 3.0. То есть А520 — это полностью только PCIe 3.0
Линии PCIe, предоставляемые самими чипсетами, работают на скорости 4.0 в X570, а вот на B550 и А520 они только PCIe 3.0. Это также означает, что соединение между чипсетом и процессором Ryzen работает только на скорости PCIe 3.0 на B550 и А520, тогда как на X570 это PCIe 4.0.
Помимо скорости PCIe, B550 и А520 поддерживают меньшее количество линий PCIe и меньшее количество портов USB. В таблице ниже сведены все основные различия.
| Модель чипсета | X570 | B550 | A520 |
|---|---|---|---|
| Связь процессора с чипсетом | PCIe 4.0 x4 | PCIe 3.0 x4 | PCIe 3.0 x4 |
| Версия PCIe от процессора | PCIe 4.0 | PCIe 4.0 | PCIe 3.0 |
| Распределение линий PCIe от процессора | 1x16 или 2x8 | 1x16 или 2x8 | 1x16 |
| Версия PCIe от чипсета | PCIe 4.0 | PCIe 3.0 | PCIe 3.0 |
| Количество линий PCIe от чипсета | 16 | 10 | 6 |
| Количество предустановленных SATA портов от чипсета | 4 | 4 | 2 |
| Количество портов USB 3.2 Gen2 от чипсета | 8 | 2 | 1 |
| Количество портов USB 3.2 Gen1 от чипсета | 0 | 2 | 2 |
| Количество портов USB 2.0 от чипсета | 4 | 6 | 6 |
| Поддержка оверклокинга | Да | Да | Нет |
Следует учитывать, что кроме USB портов, предоставляемых чипсетами, сами процессоры Ryzen 3xxx/5xxx имеют встроенную поддержку 4х портов USB 3.2 Gen2, а также имеют 4 линии PCIe 4.0 (в случае с А520 они становятся 3.0) для накопителя М.2.
Как мы видим, что по сравнению с X570 и B550 чипсет A520 уступает не только в версиях PCIe, он также не поддерживает разделение 16-ти линий от процессора, чтобы можно было использовать две видеокарты (для бюджетного сегмента, на который нацелен чипсет A520, это не имеет большого значения).
Разумеется, помимо меньшей стоимости, у чипсетов B550 и А520 есть еще одно преимущество перед X570: меньшее энергопотребление, а значит на матплатах будет достаточно относительно простых пассивных радиаторов на этих микросхемах.
С отличиями чипсетов мы разобрались, переходим к текущей материнской плате.
У нас сегодня ASRock A520M-HVS. Данный вариант даже без серии, просто плата на А520.
ASRock A520M-HVS поставляется в стандартной коробке. Комплект размещен под платой в отдельном отсеке.
Комплект поставки минимален: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются накопитель с ПО, «заглушка» на блок задних портов и винтики для М.2 накопителей.
ПО поставляется на накопителе типа CD (смешно, да!), впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.
Форм-фактор

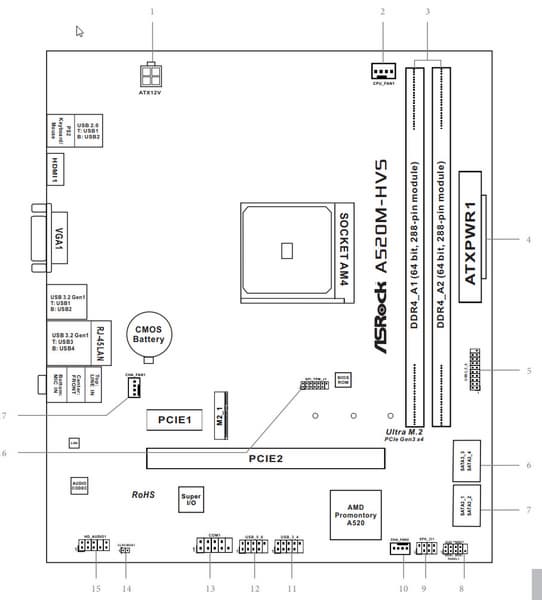

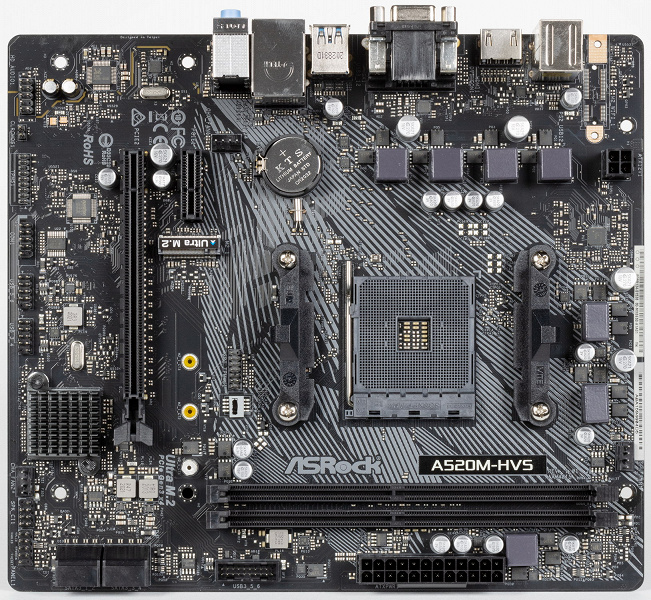

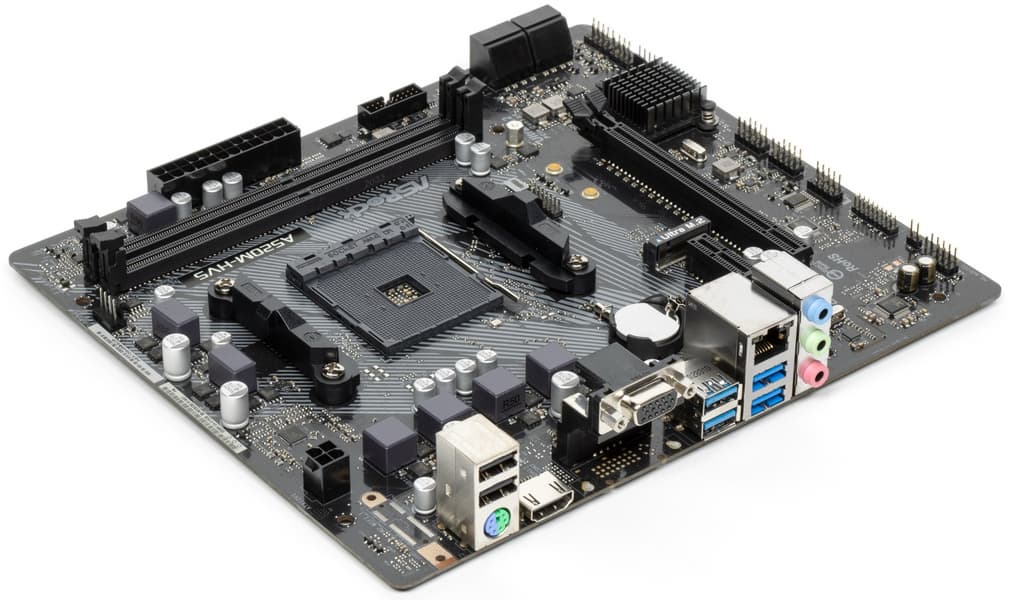

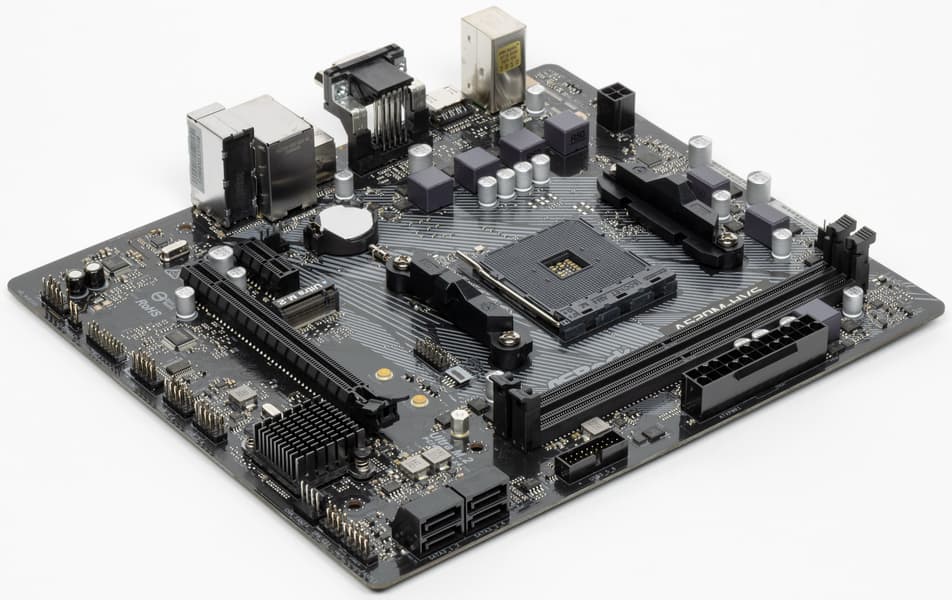

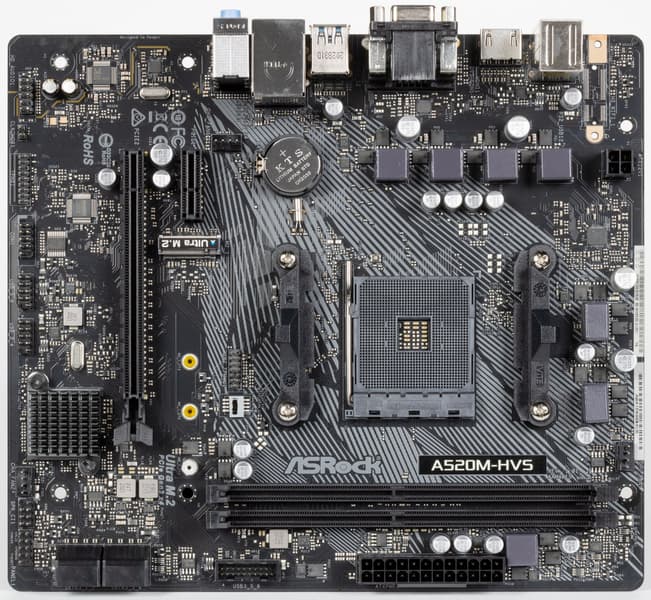

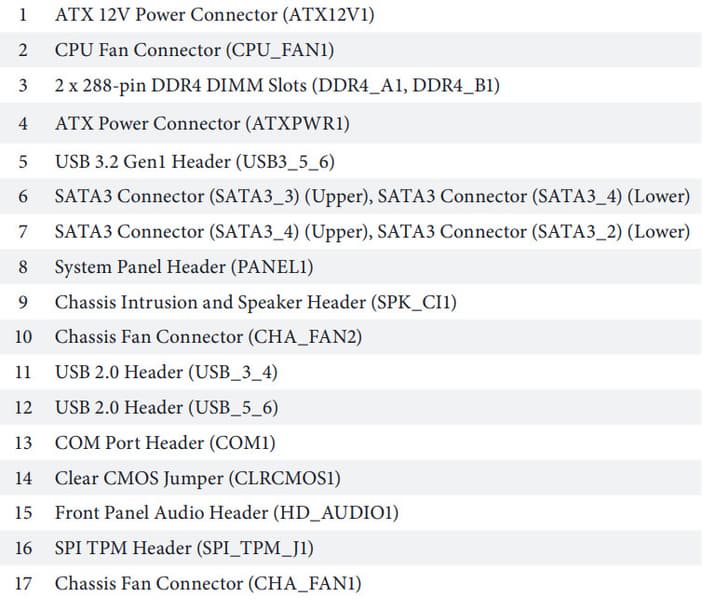

Форм-фактор Mini-ITX имеет размеры 170×170 мм, microATX до 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата ASRock A520M-HVS выполнена в форм-факторе microATX, имеет размеры 230×200 мм, и на ней имеются 6 монтажных отверстий для установки в корпус.

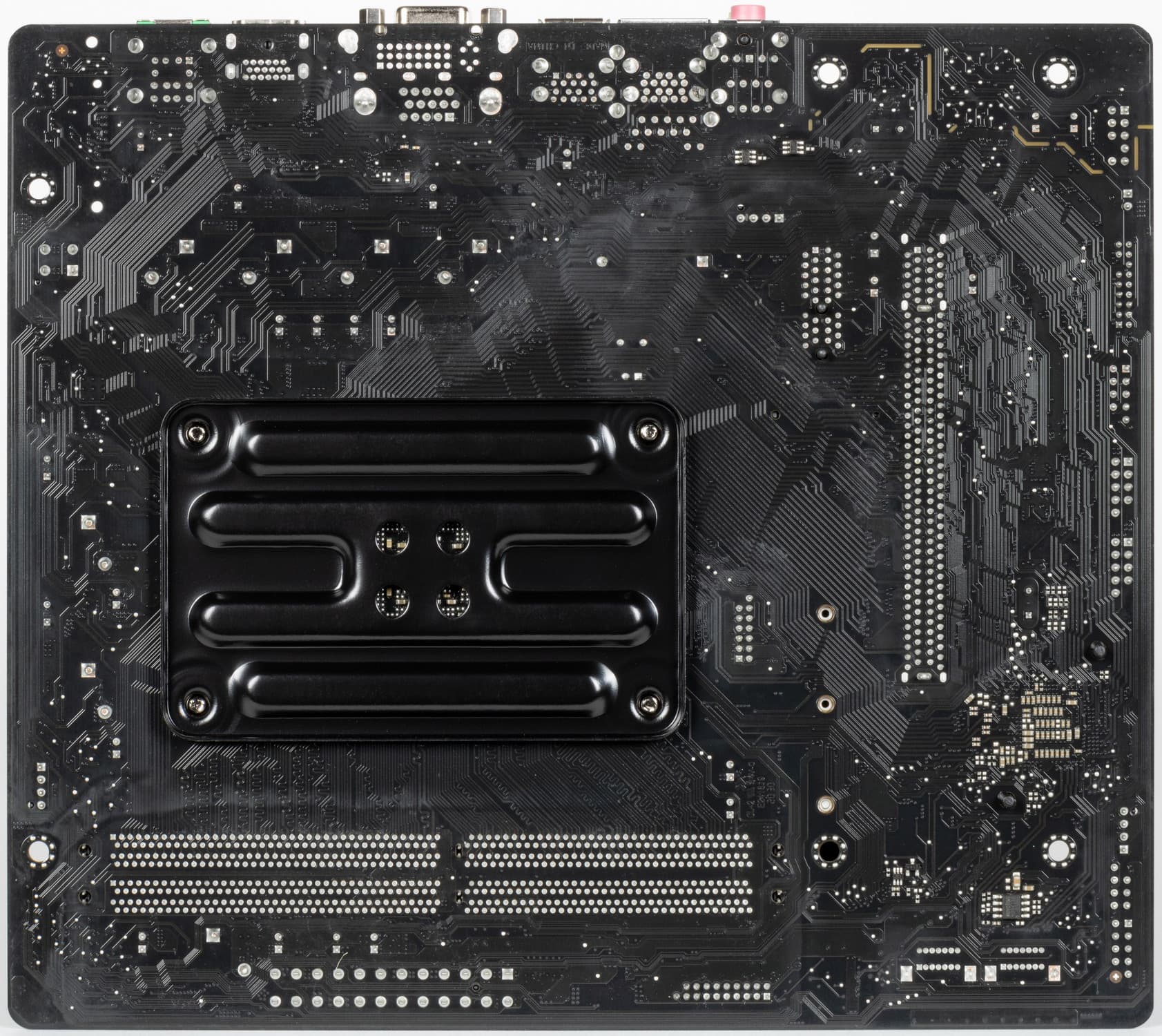

Оборотная сторона — практически пустая. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны. «Заглушка» на заднюю панель с разъемами идет в комплекте отдельно.
Защитной пластины (бэкплейта) нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | AMD Ryzen 3000/4000/5000 (неофициально — все Ryzen) |
|---|---|
| Процессорный разъем | AM4 |
| Чипсет | AMD A520 |
| Память | 2 × DDR4, до 64 ГБ, до DDR4-4600 (XMP), два канала |
| Аудиоподсистема | 1 × Realtek ALC887 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8111H Ethernet 1,0 Гбит/с |
| Слоты расширения | 1 × PCI Express 4.0 x16 (режим x16)(CPU) 1 × PCI Express 3.0 x1 (A520) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (A520) 1 × M.2 (CPU, PCIe 3.0 x4/SATA для устройств формата 2242/2260/2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема, каждый на 2 порта (A520) 2 × USB 2.0: 2 порта Type-A (черные) на задней панели (A520) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (A520) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (CPU) |

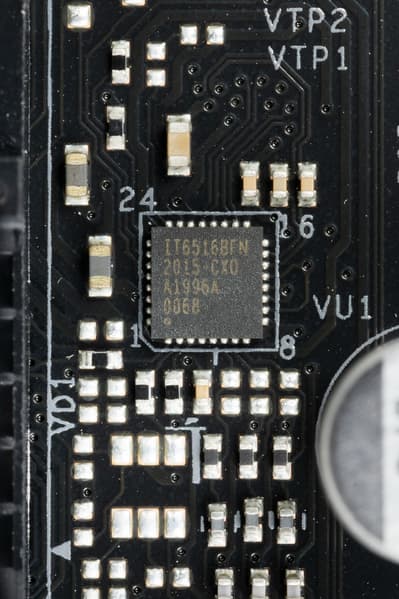

| Разъемы на задней панели | 4 × USB 3.2 Gen1 (Type-A) 2 × USB 2.0 (Type-A) 1 × RJ-45 3 аудиоразъема типа миниджек 1 × HDMI 2.0b 1 × d-Sub (VGA) 1 × комбинированный разъем PS/2 |

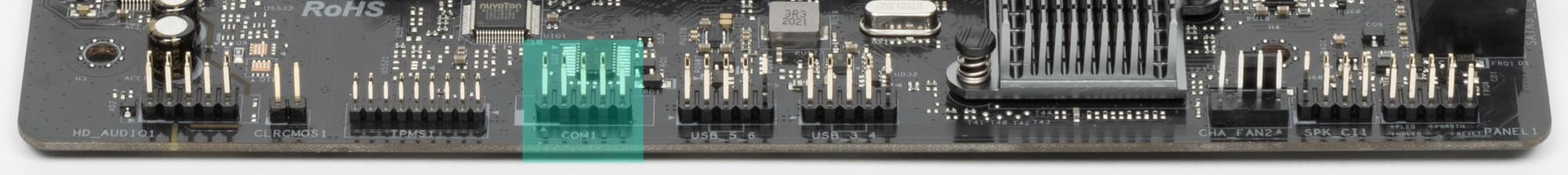

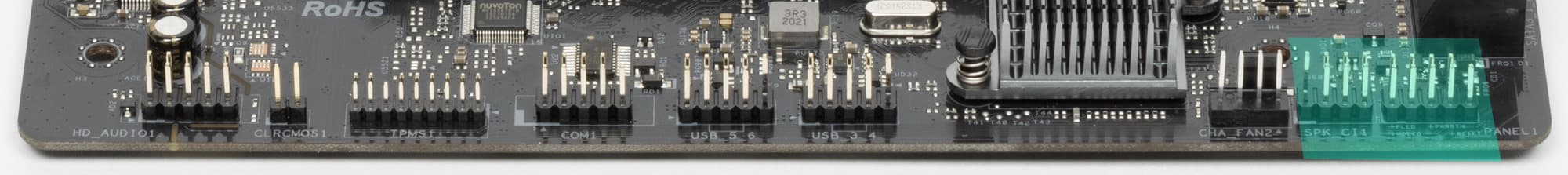

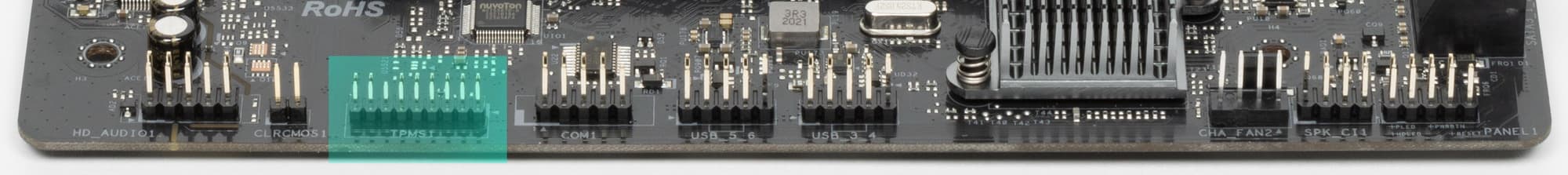

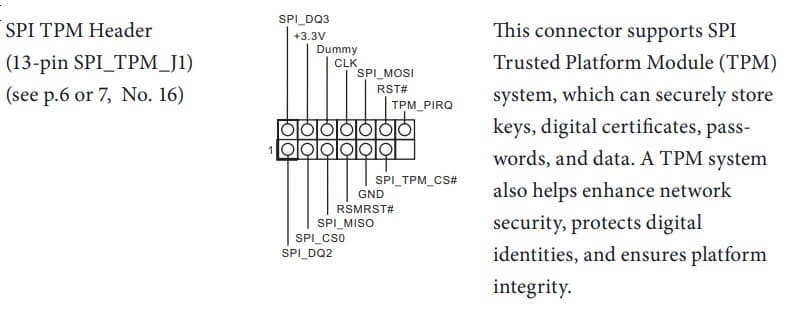

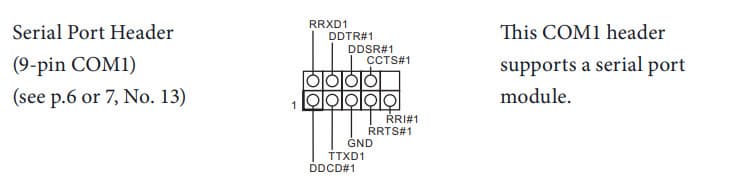

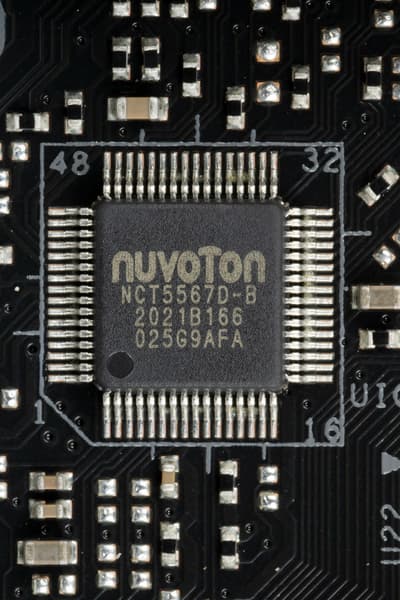

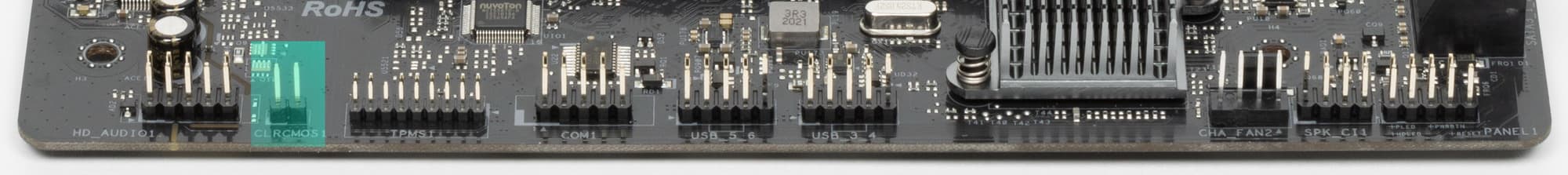

| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 4-контактный разъем питания EPS12V 1 разъем для подключения устройств безопасности TPM 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 3 разъема для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем COM-порт 1 разъем аудио для передней панели корпуса 2 разъема для подключения управления с передней панели корпуса |
| Форм-фактор | microATX (230×200 мм) |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память

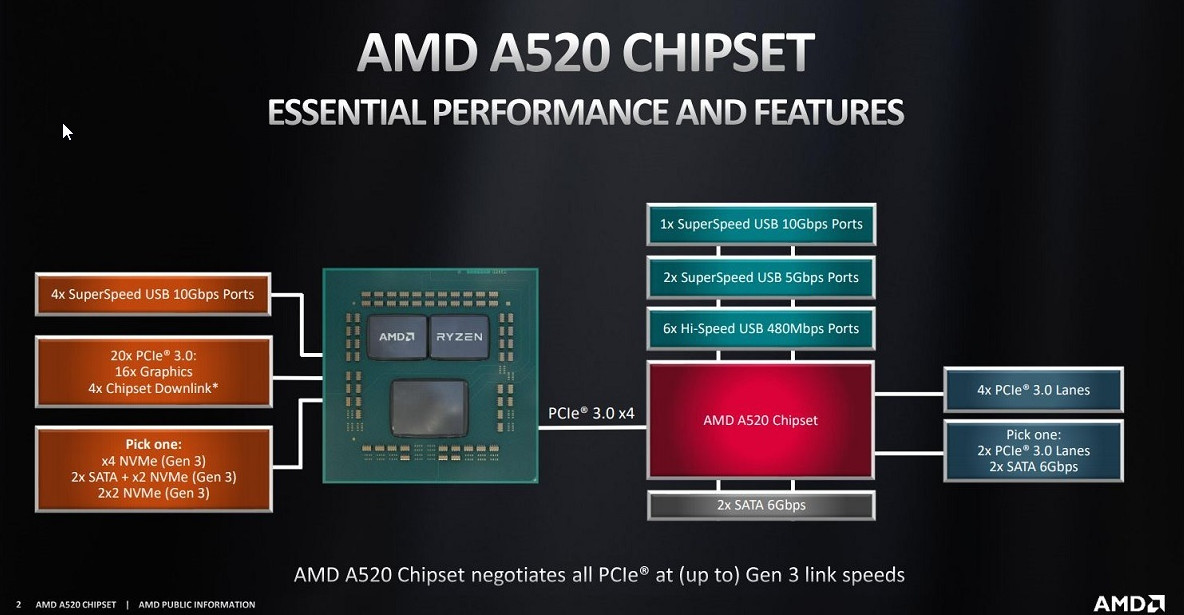

Схема работы связки чипсет+процессор.
Процессоры Ryzen 3000/5000 суммарно имеют 24 линии ввода-вывода (включая PCIe 4.0). 4 линии (в данном случае превращаясь в PCIe 3.0) идут на связь с чипсетом A520. Еще 16 линий — это PCIe слоты для видеокарт. Осталось 4 линии: они могут конфигурироваться производителями материнских плат на выбор (либо-либо):
- работа одного NVMe накопителя х4 (высокоскоростной PCI-E 4.0)
- два SATA-порта по х1 + 1 порт NVMe x2
- два порта NVMe x2
Также процессоры Ryzen 3000/5000 имеют встроенные 4 порта USB 3.2 Gen2.

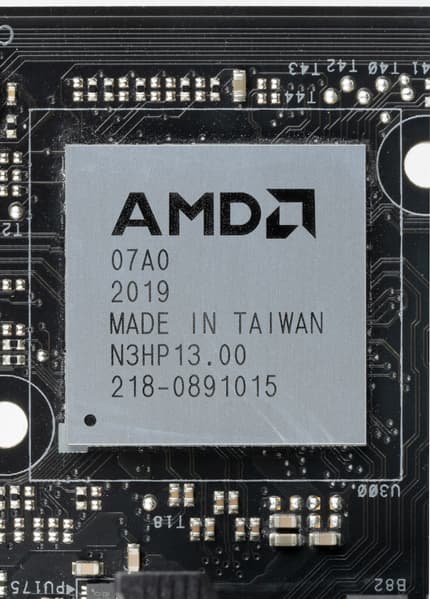

В свою очередь чипсет A520 поддерживает в сумме 12 линий PCIe 3.0. Из них опять же 4 нужны для связи с CPU. Осталось 8 линий ввода-вывода, из которых 2 заняты портами SATA, а остальные 6 линий могут свободно конфигурироваться.
Также A520 поддерживает 1 порт USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0.
Таким образом в сумме от тандема A520+Ryzen 3000/5000 мы получаем:
- 16 PCIe 3.0 линий для видеокарт (от процессора);
- 4 PCIe 3.0 линии от процессора + 6 PCIe 3.0 линий от чипсета, которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 2 порта SATA 6Гбит/с (от чипсета);
- 5 портов USB 3.2 Gen2 (4 от процессора, 1 от чипсета);
- 2 порта USB 3.2 Gen1 от чипсета;
- 6 портов USB 2.0 (от чипсета).
Итого: 13 портов USB, 2 порта SATA, 10 свободных PCIe линий.

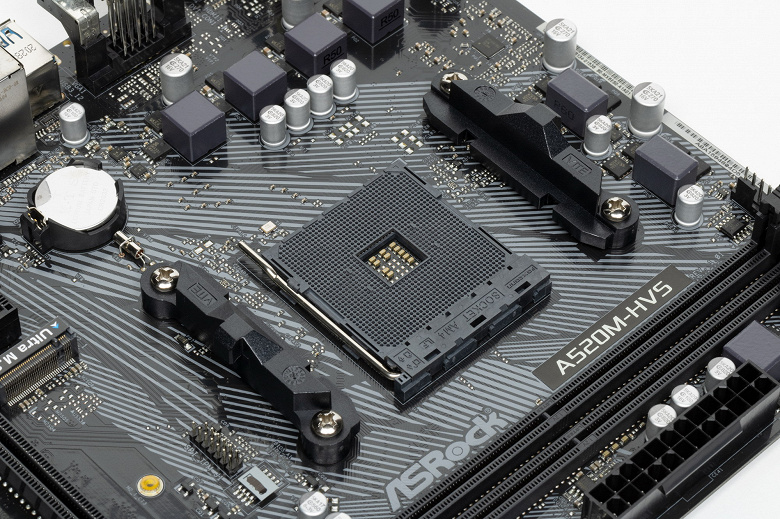

Еще раз надо напомнить, что матплата ASRock поддерживает процессоры AMD Ryzen всех поколений, выполненные под разъем (сокет) AM4 (официально только Ryzen 3000/5000).

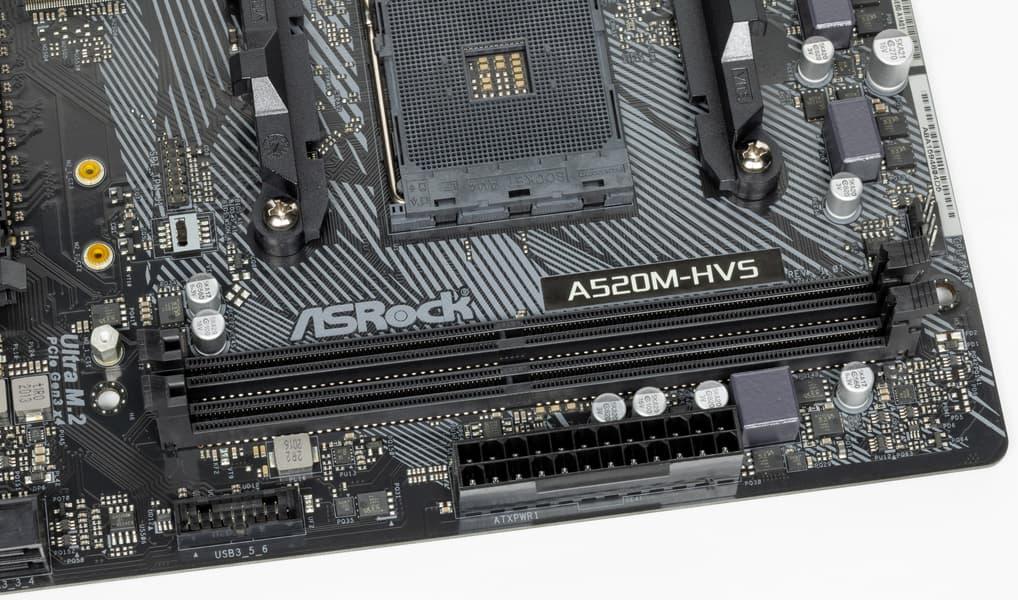

Для установки модулей памяти на плате ASRock имеется 2 DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ. Поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема A520+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет A520 обладает 6 PCIe линиями и 2 портами SATA. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:
- Слот PCIe x1 (1 линия PCIe 3.0);
- Realtek RTL8111H (Ethernet 1,0Gb/s) (1 линия PCIe 3.0);
- Порты SATA 3/4;
4 линии PCIe оказались занятыми плюс порты SATA 1/2, суммарно потрачено 6 HSIO.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU всего 20 линий PCIe, 4 из них версии PCIe 4.0 (в данном случае реализована версия 3.0) отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 4.0 (в данном случае 3.0) идут на единственный слот PCIe x16_1, поэтому вариантов переключений нет, как и мультиплексоров для этих целей.
Теперь в целом про слоты PCIe. Всего на плате есть 2 слота: один PCIe x16 (для видеокарт или других устройств) и один PCIe x1. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x1 подключен к A520.
Первый «процессорный» слот PCIe x16 не имеет металлического армирования. Матплата позволяет смонтировать СО любого размера.
На очереди — накопители.

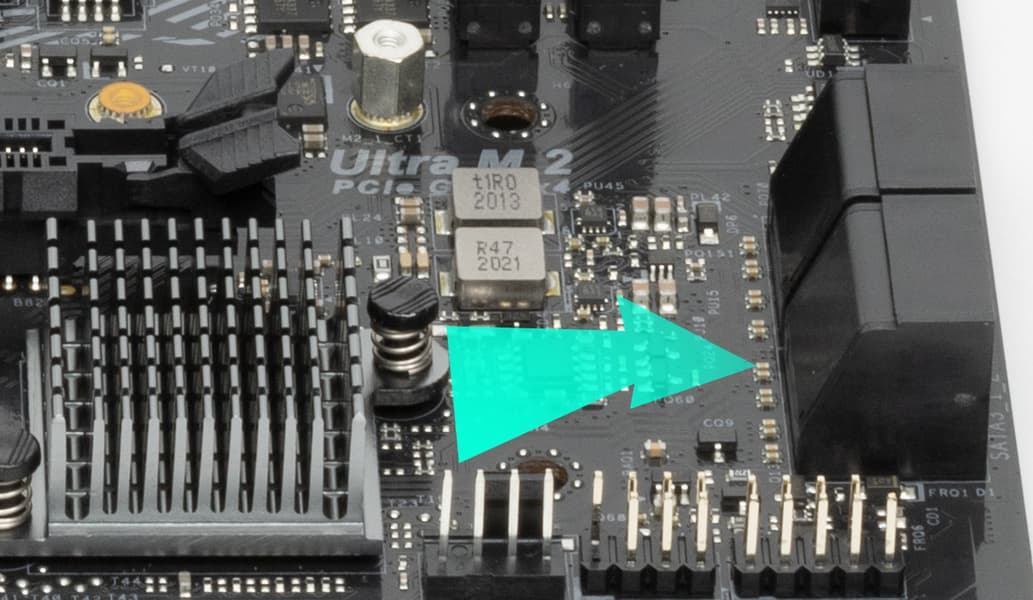

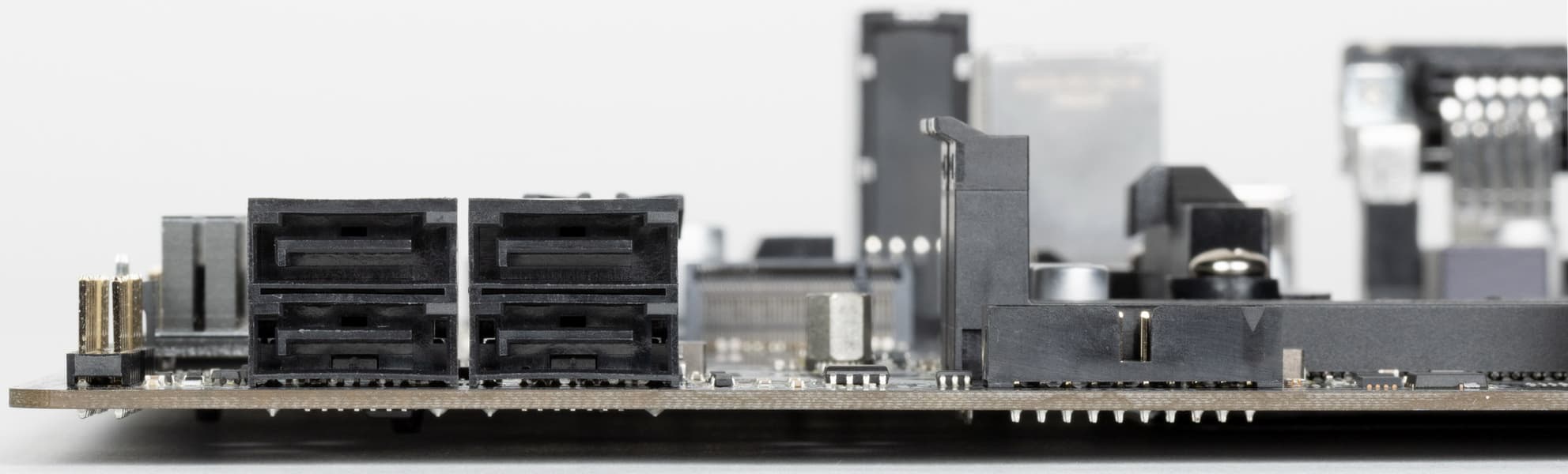

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 1 слот для накопителей в форм-факторе M.2.
Порты SATA реализованы через чипсет A520 и поддерживают создание RAID.

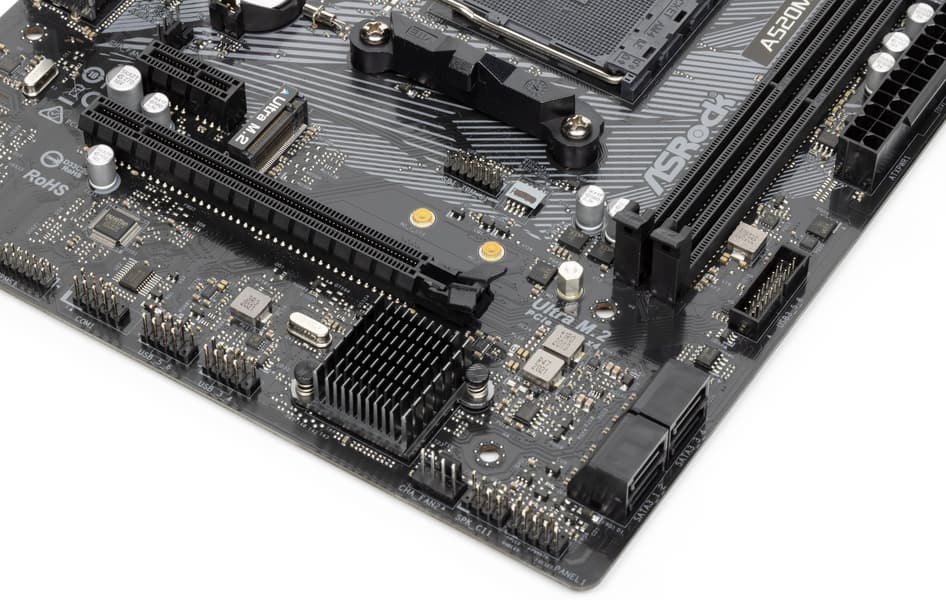

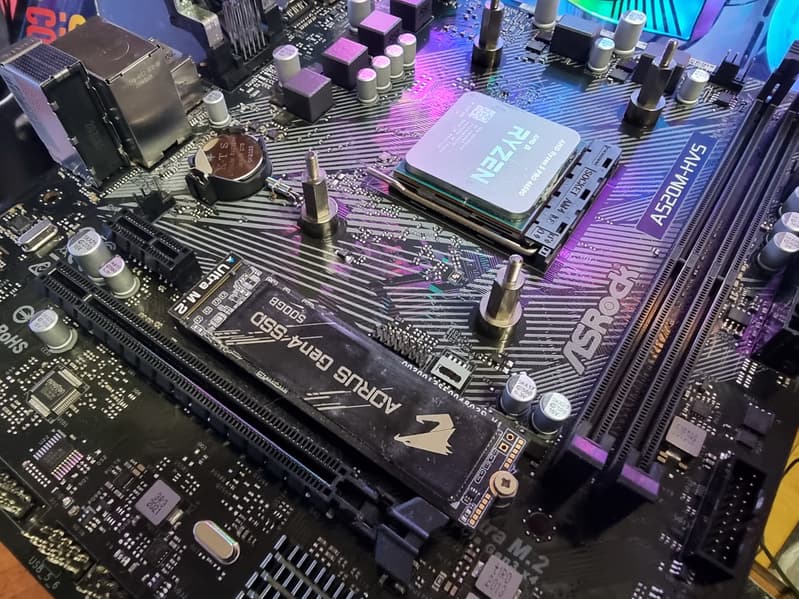

Материнская плата имеет 1 слот форм-фактора М.2, работающий с модулями с любым интерфейсом, поддерживающий размеры модулей 2242/2260/2280. Он получает данные от CPU (PCIe 3.0)
Охлаждения у слота М.2_1 нет.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод
Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет A520 способен реализовать не более 9 портов USB, из которых может быть до 2 портов USB 3.2 Gen1, 1 порт USB 3.2 Gen2, до 6 портов USB 2.0.
Также мы помним и про 6 линий PCIe (+ 2 SATA), которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 6 линий из 8).
И что мы имеем? Всего на материнской плате — 12 портов USB:

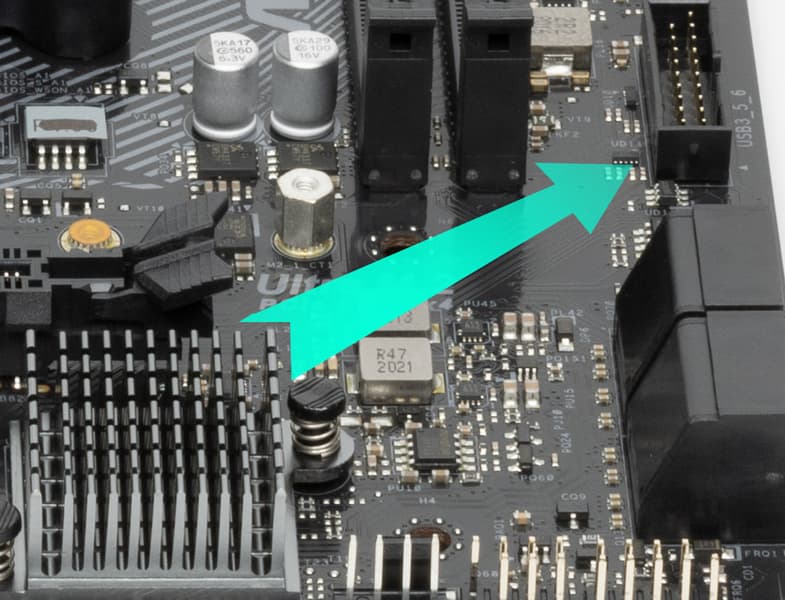

- 6 портов USB 3.2 Gen1: 4 реализованы через CPU и представлены на задней панели 4 портами Type-A (синего цвета); еще два реализованы через A520
и представлены внутренним разъемом на материнской плате на 2 порта;
- 6 портов USB 2.0/1.1: все реализованы через A520, 2 из них представлены на задней панели 2 портами Type-A (черного цвета); еще 4
представлены двумя внутренними разъемами на материнской плате (каждый на 2 порта).
Итак, через чипсет A520 реализовано выделенных 2 USB 3.2 Gen1.
= 2 высокоскоростных порта. Плюс 6 выделенных портов USB 2.0. Всего 8 USB портов реализовано через A520.
Ну и 6 HSIO (линий PCIe и портов SATA), выделенных на поддержку иной периферии.
Теперь о сетевых делах.

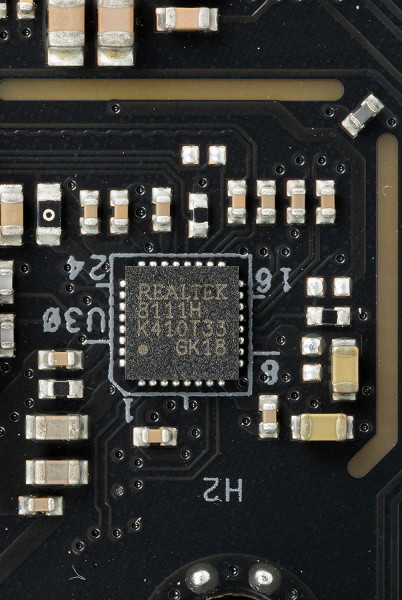

Материнская плата оснащена средствами связи скромно. Имеется Ethernet-контроллер Realtek RTL8111H, способный работать по стандарту 1,0 Гбит/с.
Беспроводного сетевого адаптера нет, также и нет слота M.2 (E-key) для подобных устройств.

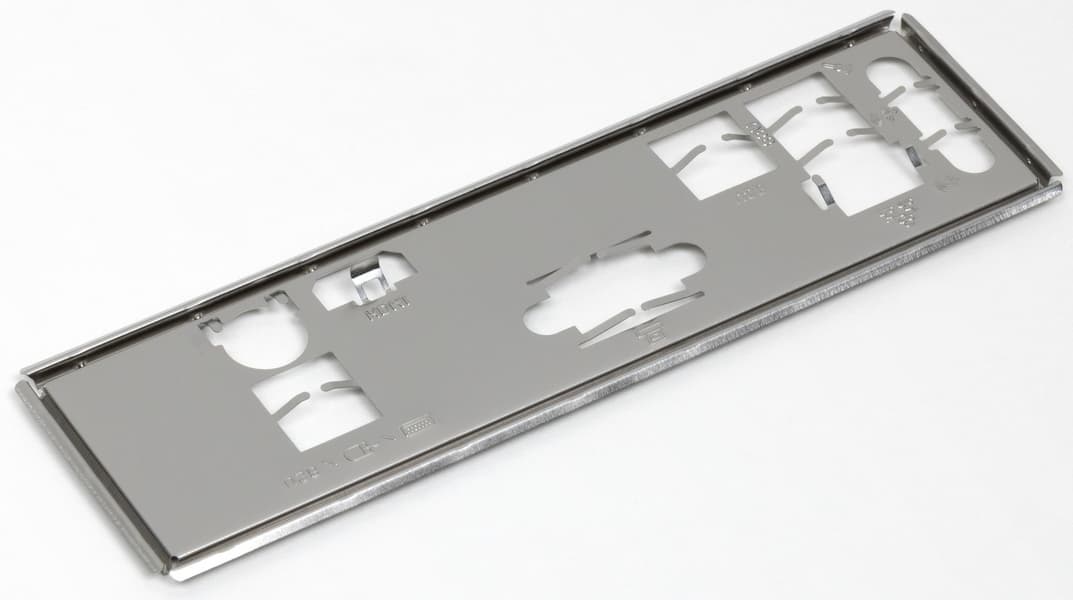

Заглушка, традиционно надеваемая на заднюю панель, поставляется отдельно в комплекте.

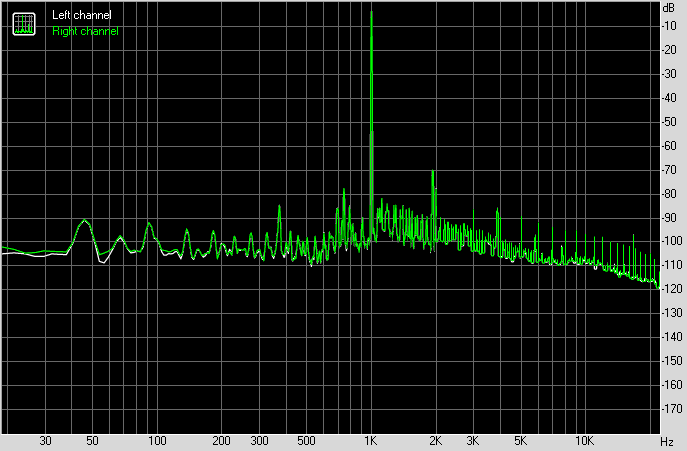

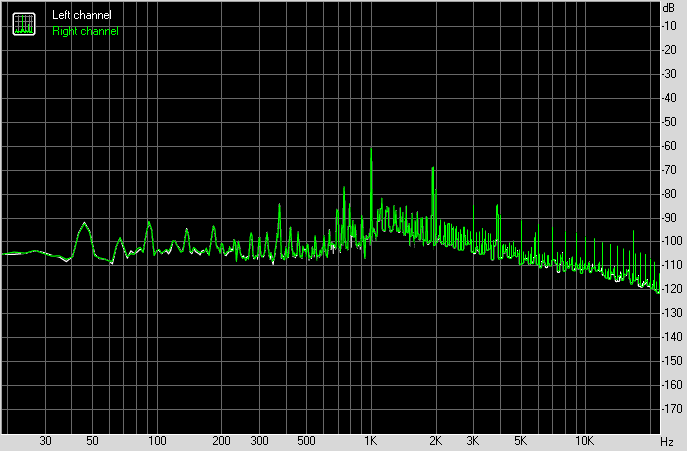

Аудиоподсистема

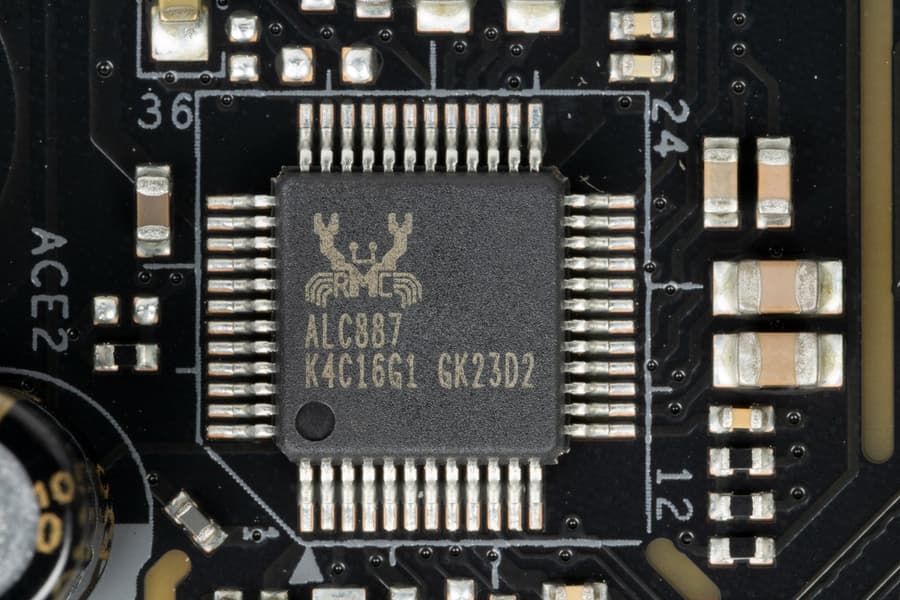

Мы знаем, что почти во всех современных материнских платах звуковым кодеком является продукт от Realtek, обеспечивающий вывод звука по схемам до 7.1, в последнее время это стал ALC4080 с характеристиками 32 бит / 384 кГц. До того мы несколько лет лицезрели ALC1220 с характеристиками по-проще. Однако в данном случае применен очень старый Realtek ALC887 (который как-то даже дико характеризовать как 7.1).
Аудиоподсистема весьма проста: нет ни операционных усилителей, ни ЦАП.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

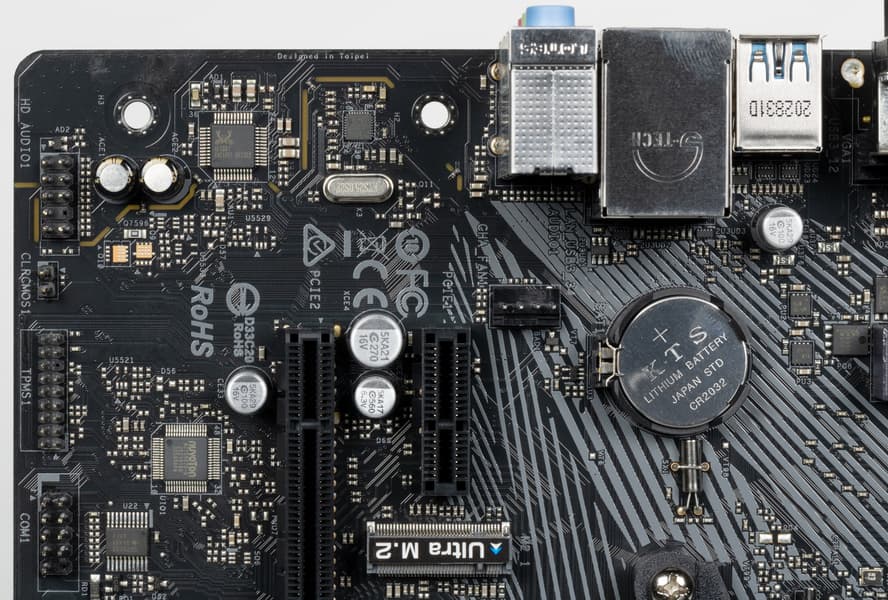

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску.
S/PDIF отсутствует.
Питание, охлаждение
Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX здесь есть еще 4-контактный EPS12V.

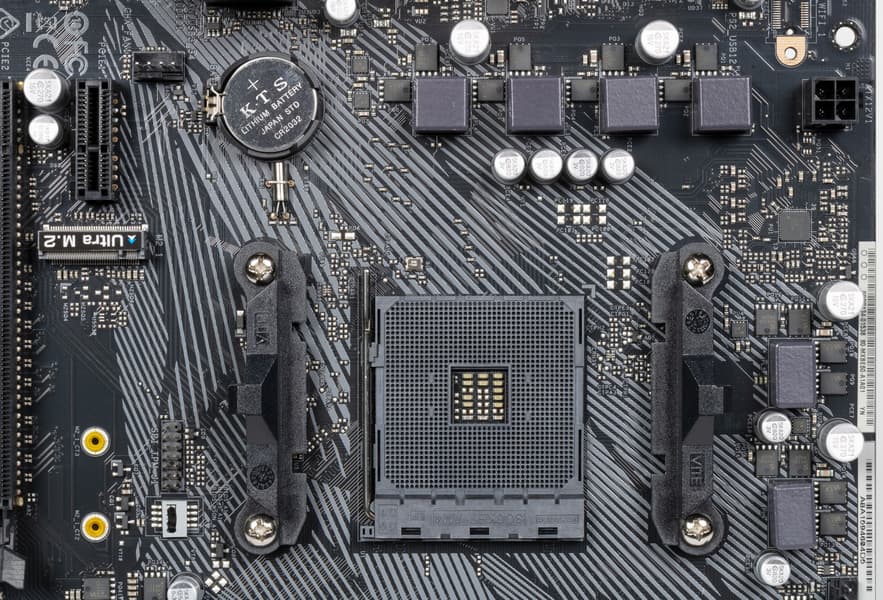

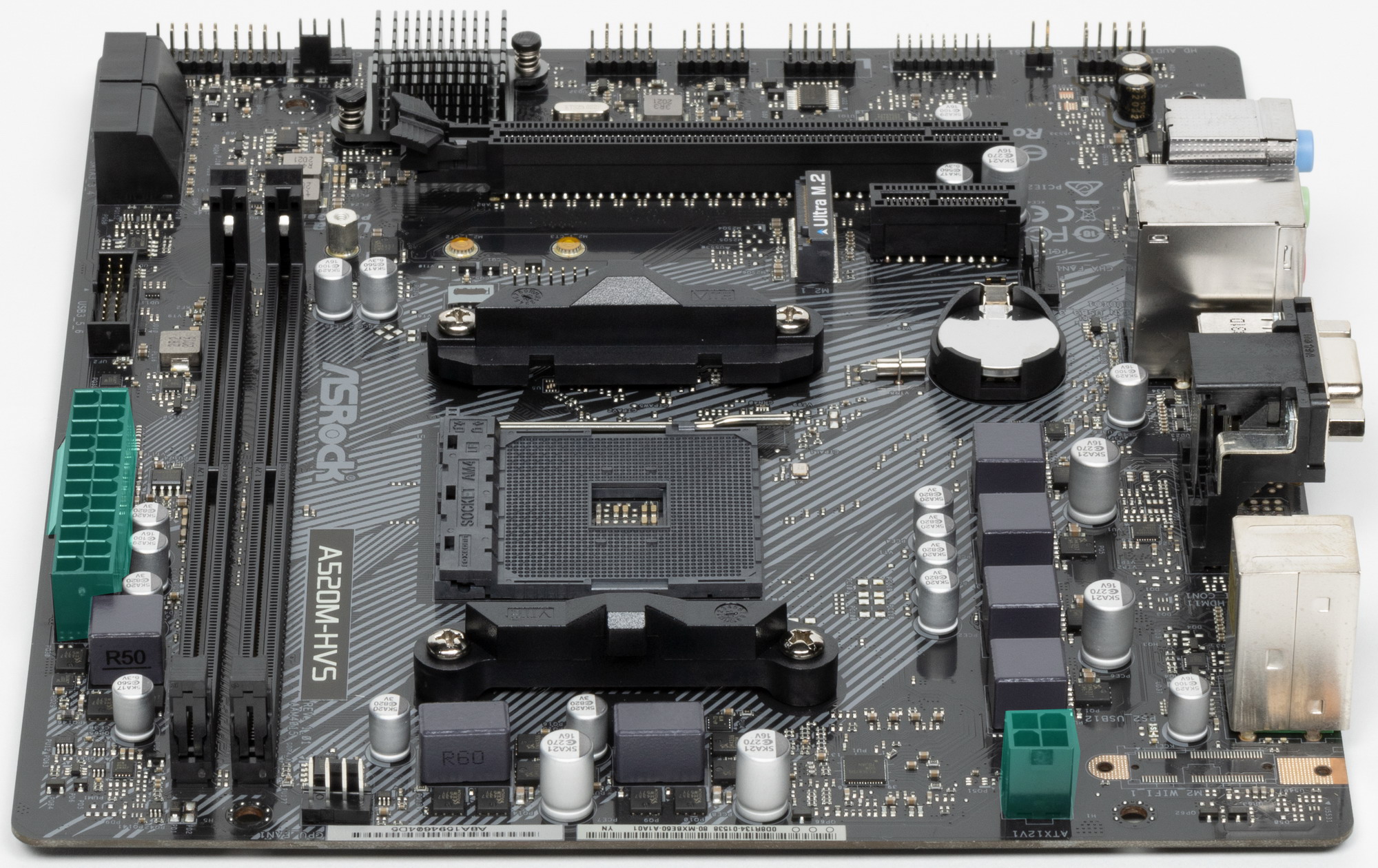

Схема питания процессора выполнена по схеме 4+2 (всего 6 фаз, 4 на VCore, и 2 на SoC).

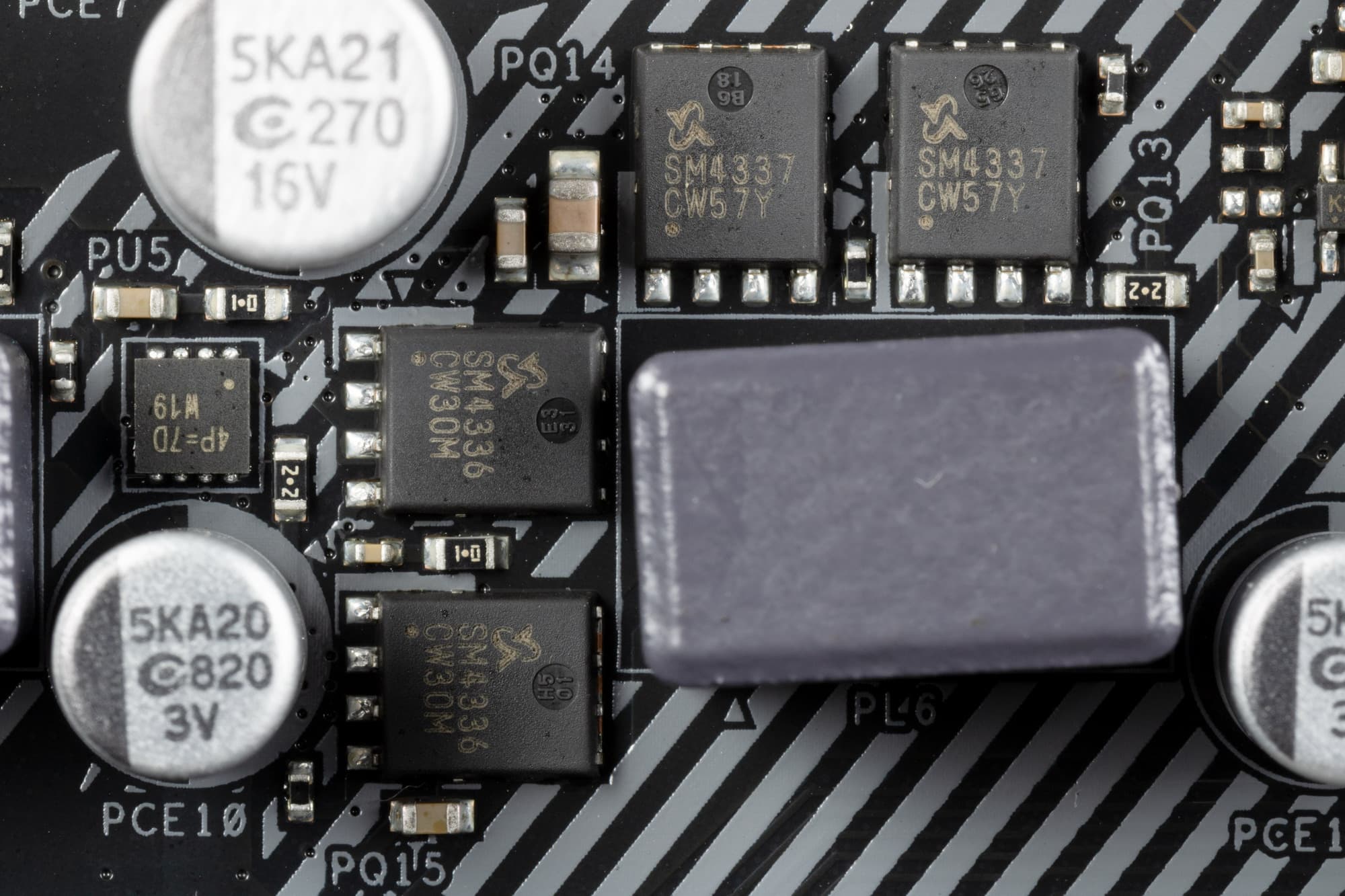

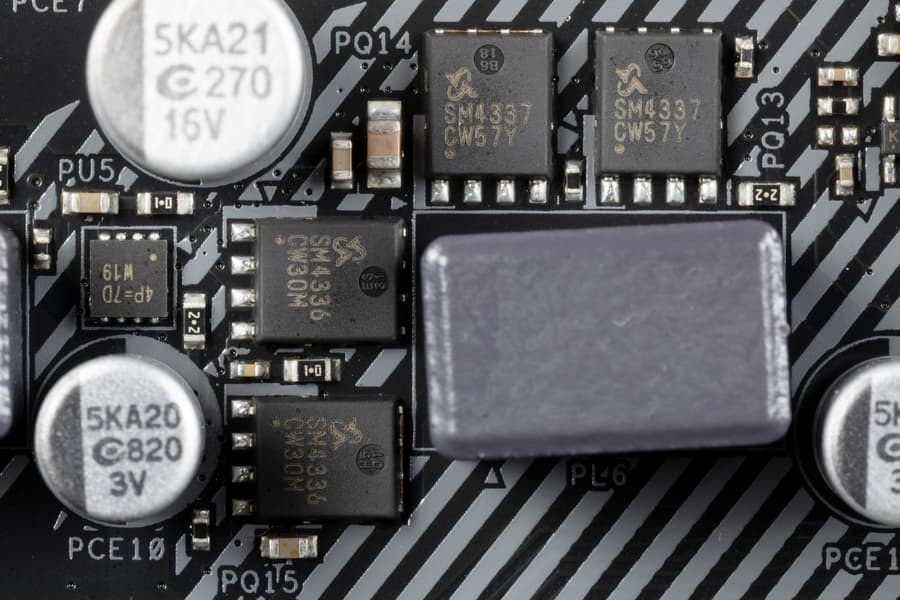

Каждый канал фазы имеет суперферритовый дроссель и набор полевых транзисторов SM4337 от Sinopower (до 55А).

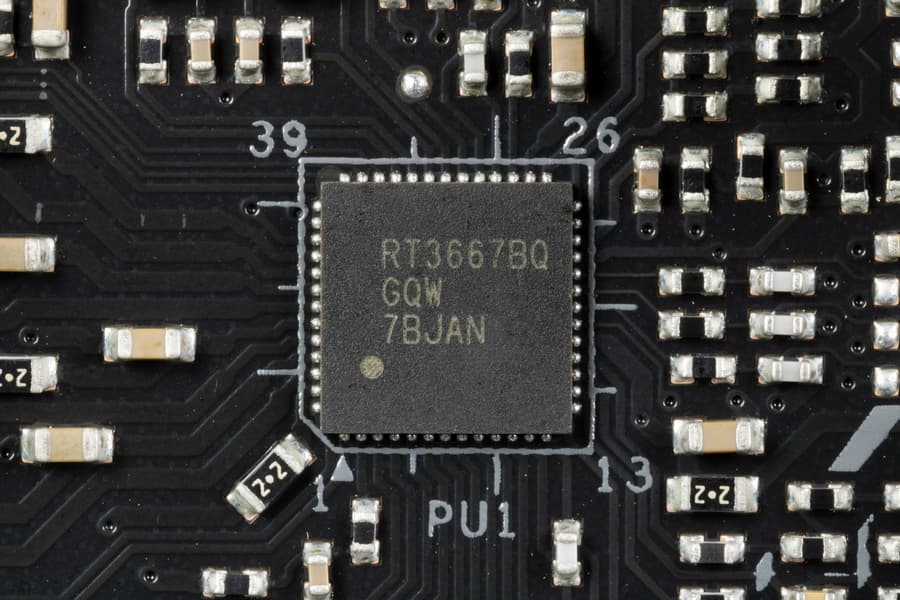

Управляет схемой питания шестифазный ШИМ-контроллер Richtek RT3667BQ.
Питание модулей оперативной памяти имеет однофазную схему.
Теперь про охлаждение. Оно банальное.

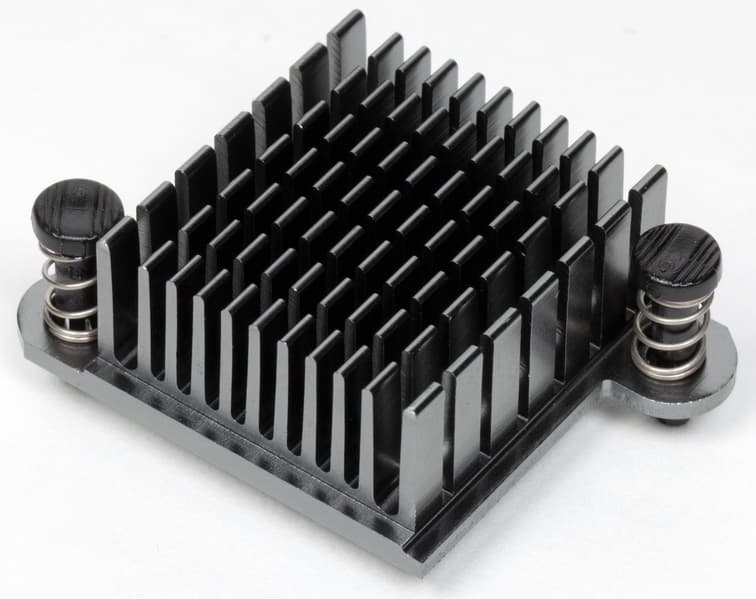

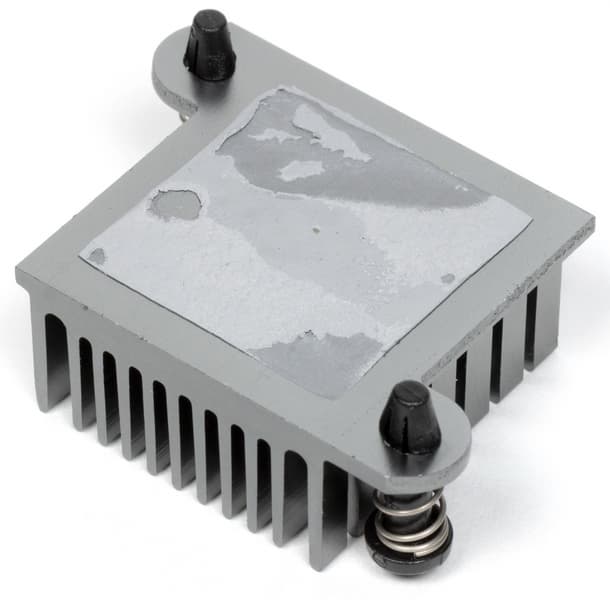

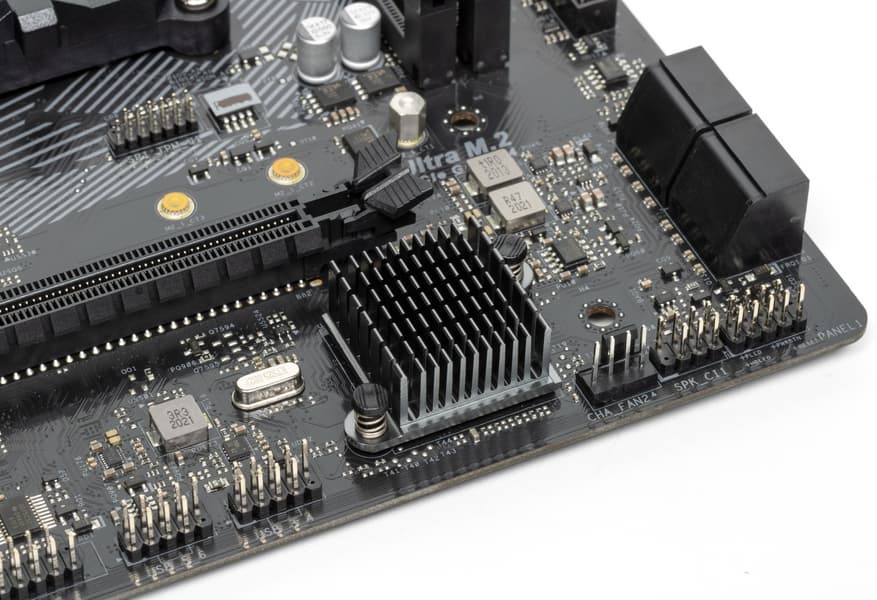

Только один чипсет А520 имеет радиатор.
Весь блок VRM, а также M.2 слот не имеют охлаждения.
Подсветка

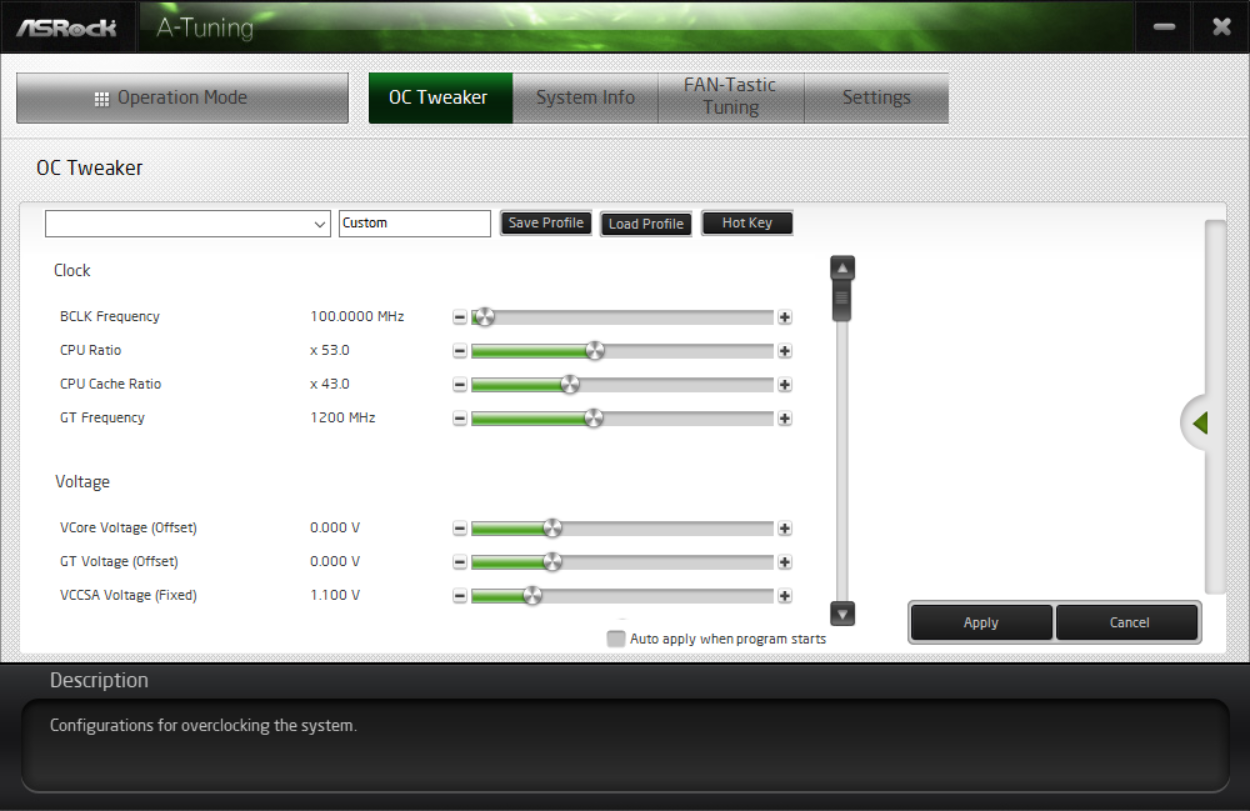

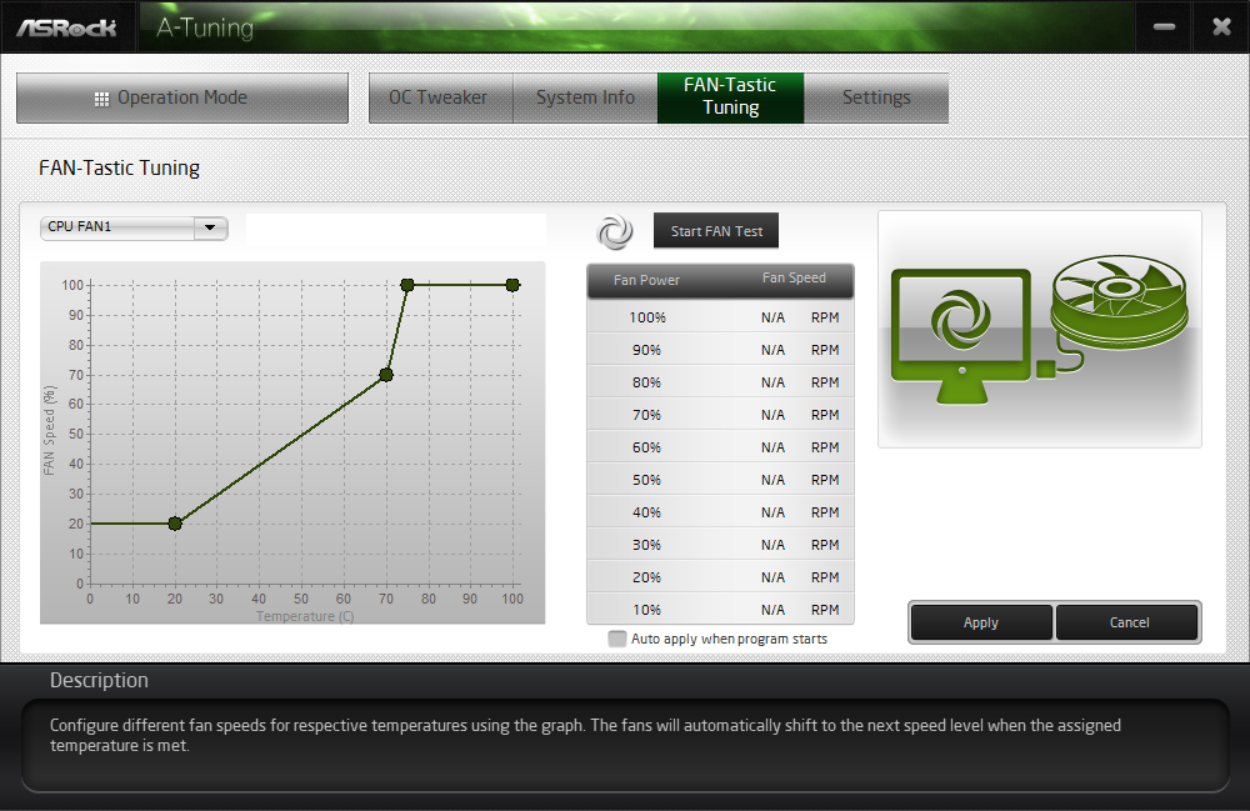

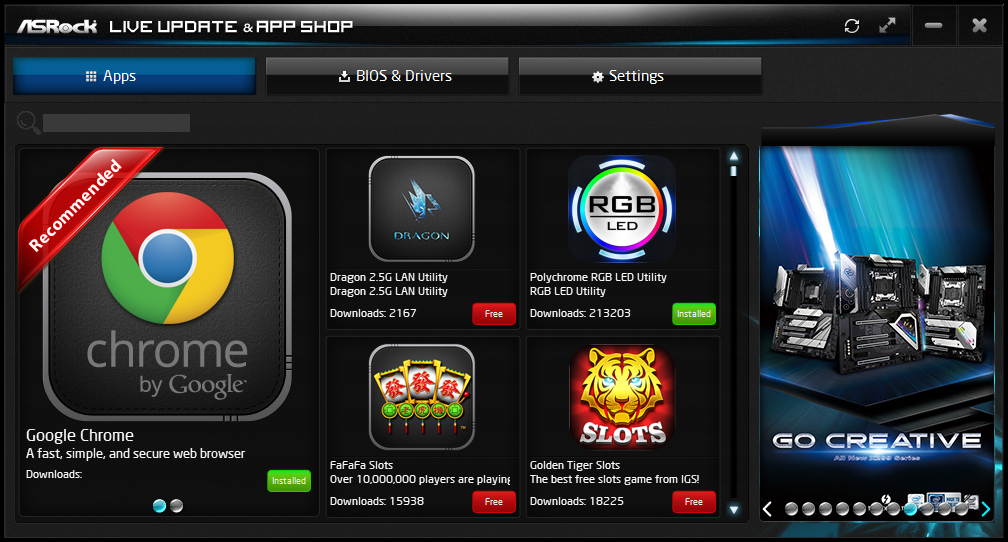

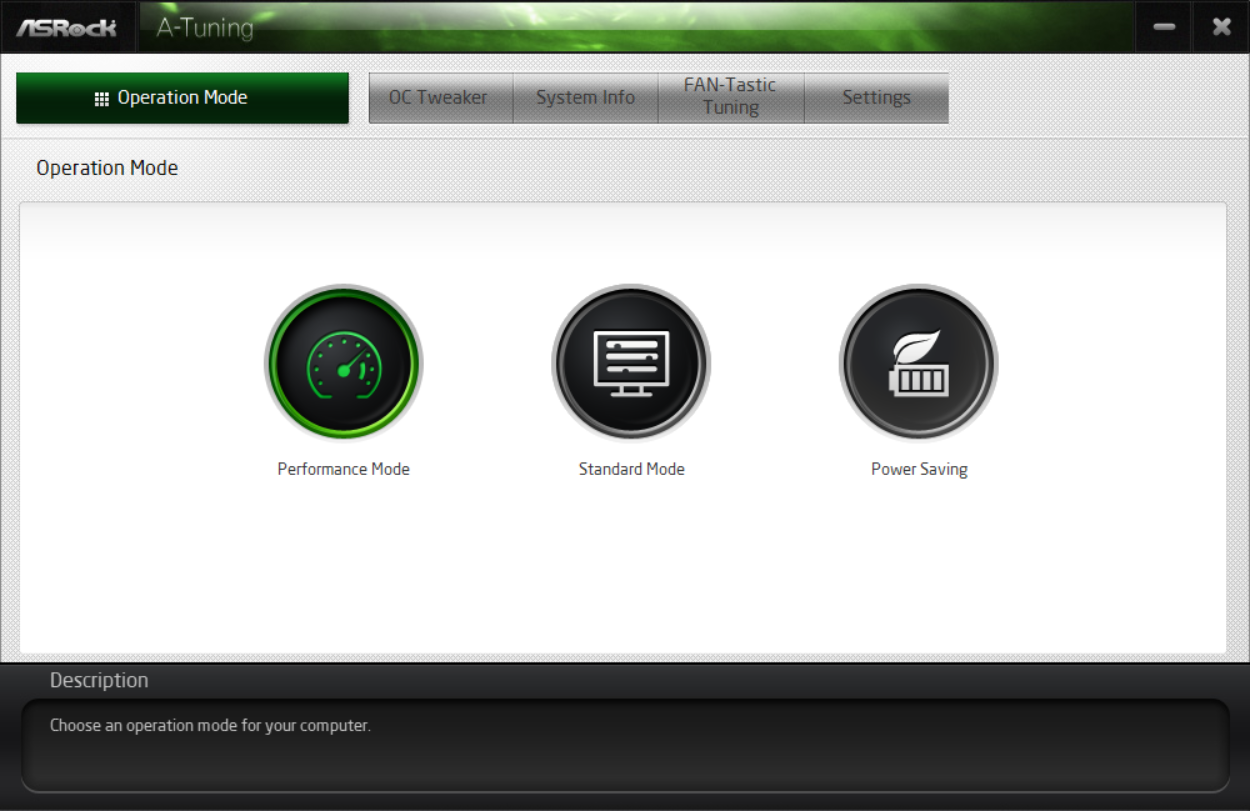

Программное обеспечение под Windows

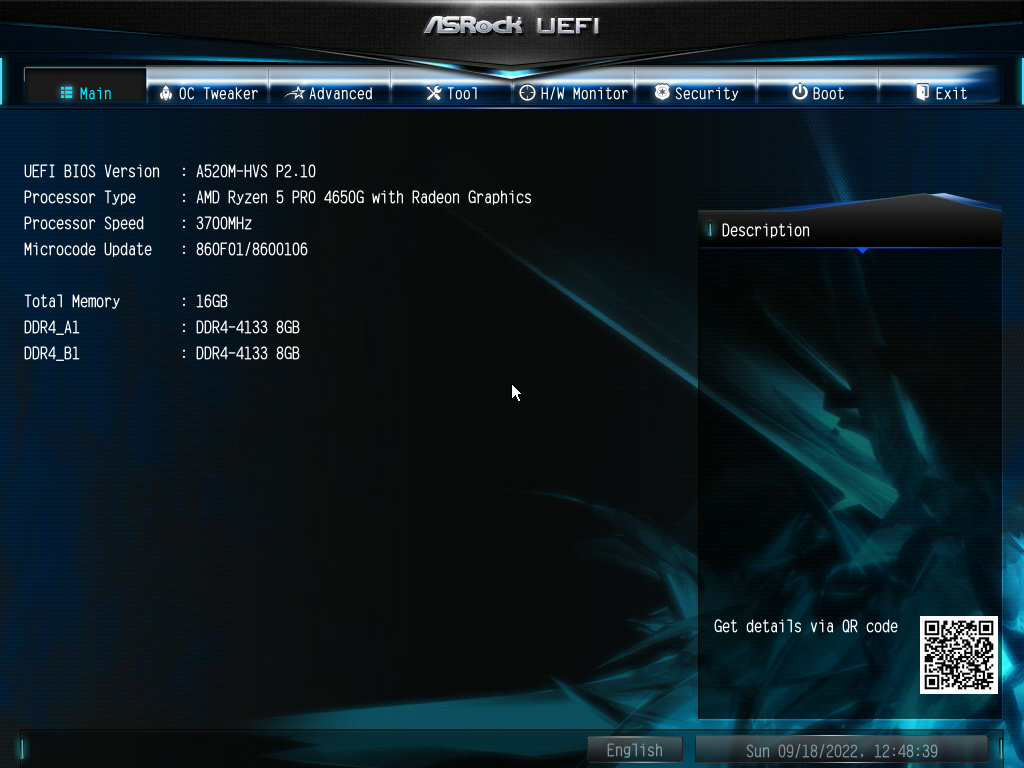

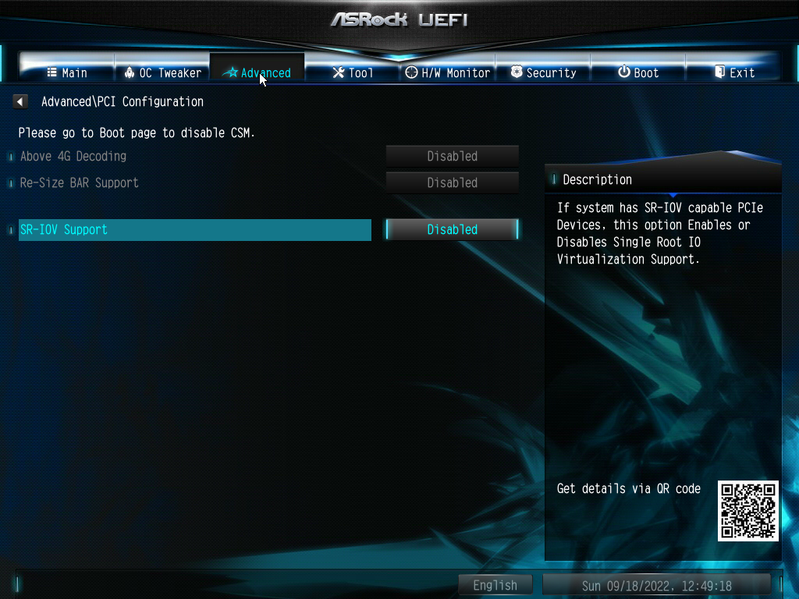

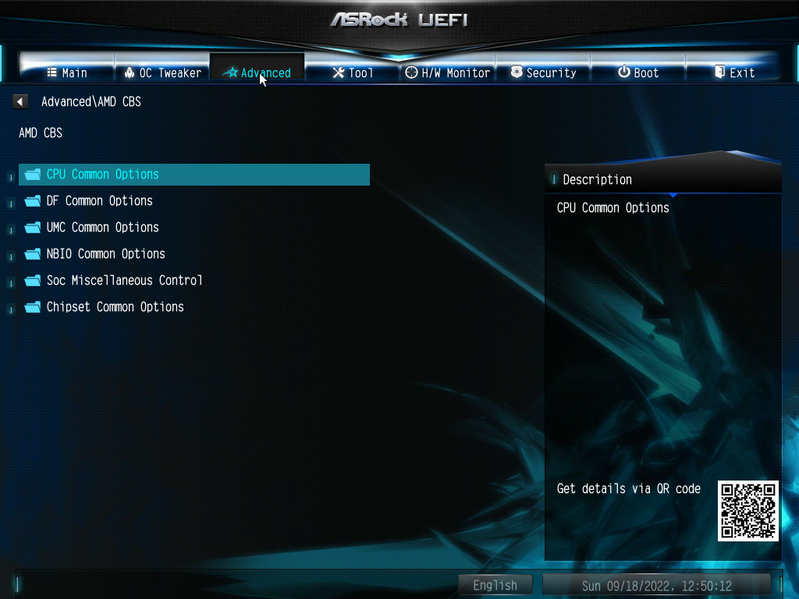

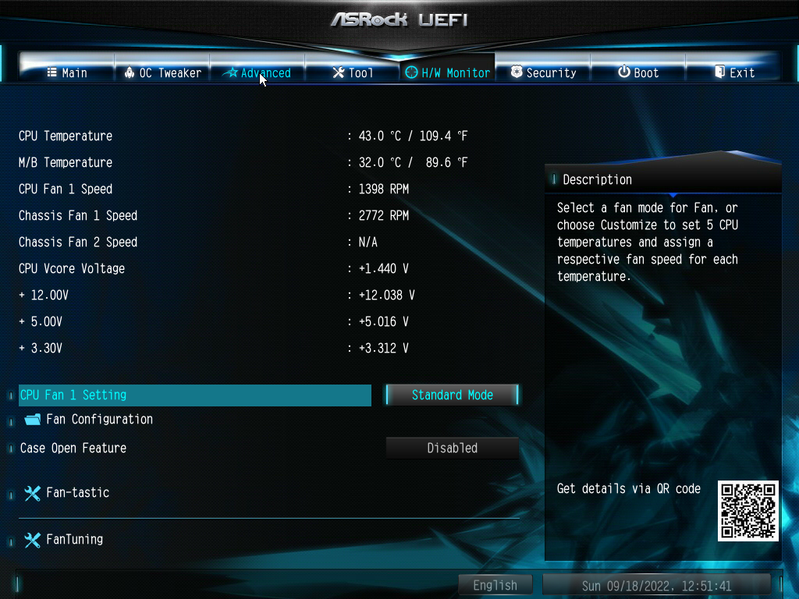

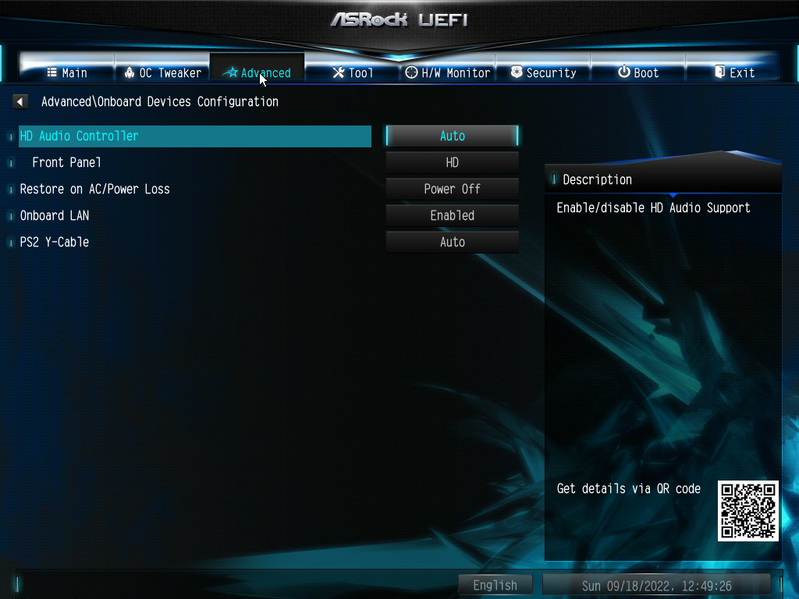

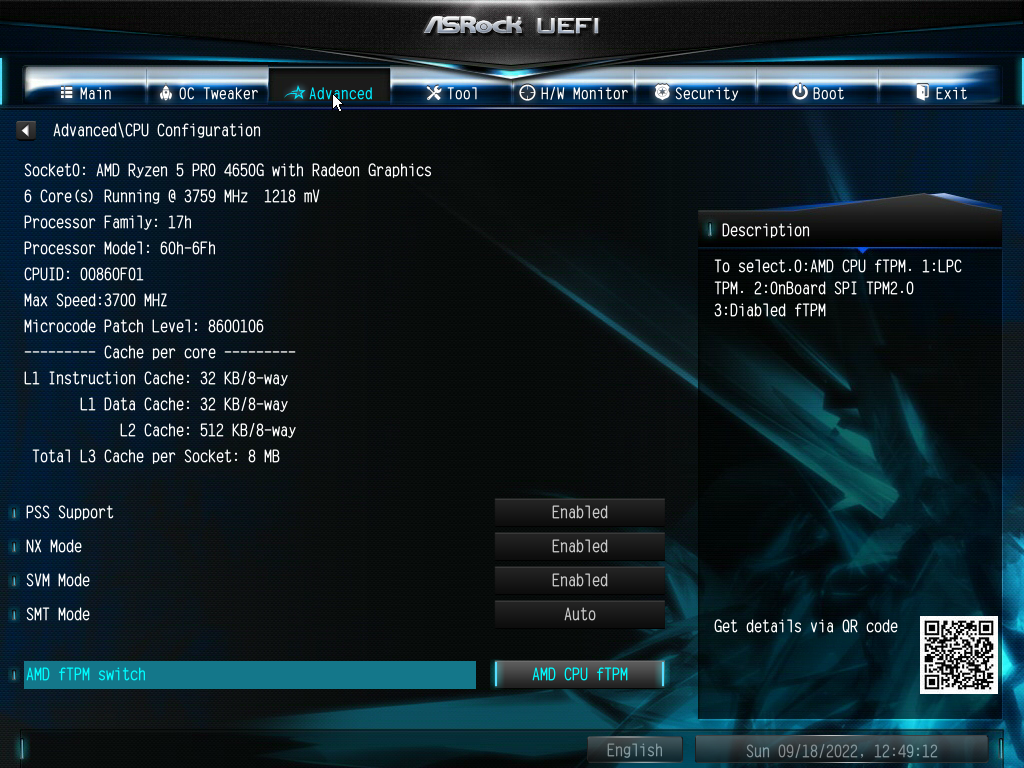

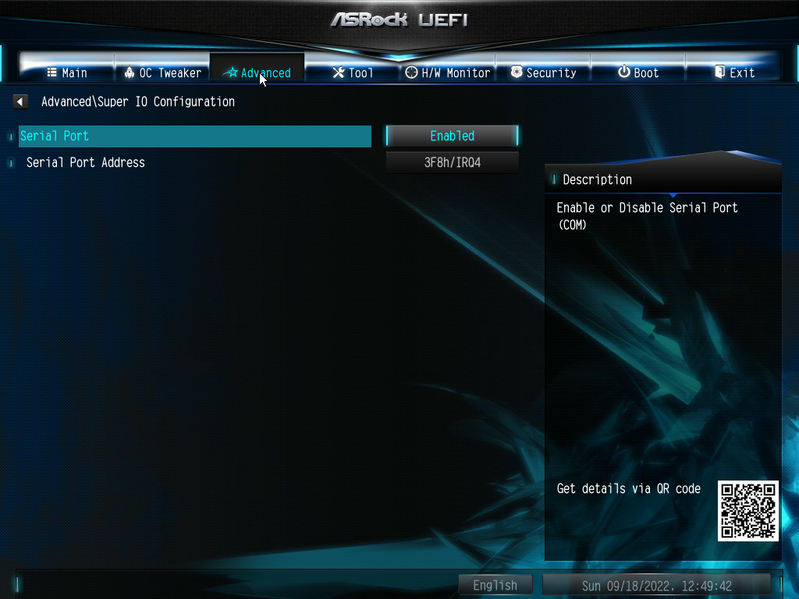

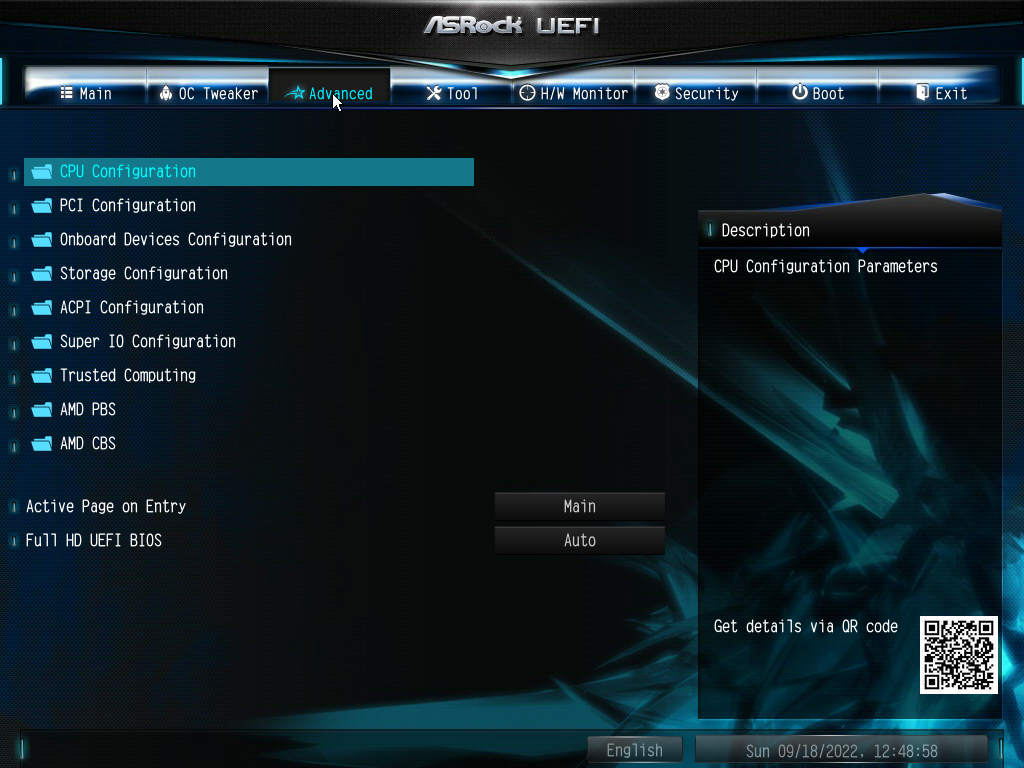

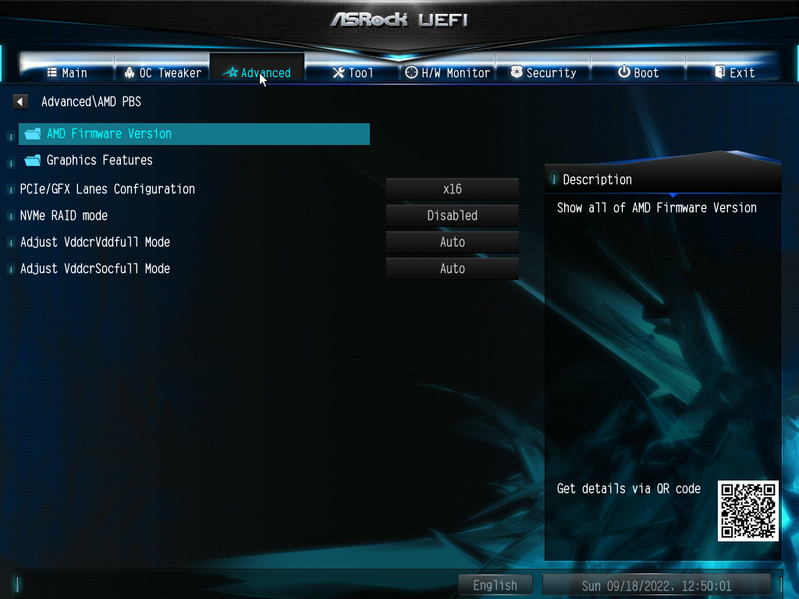

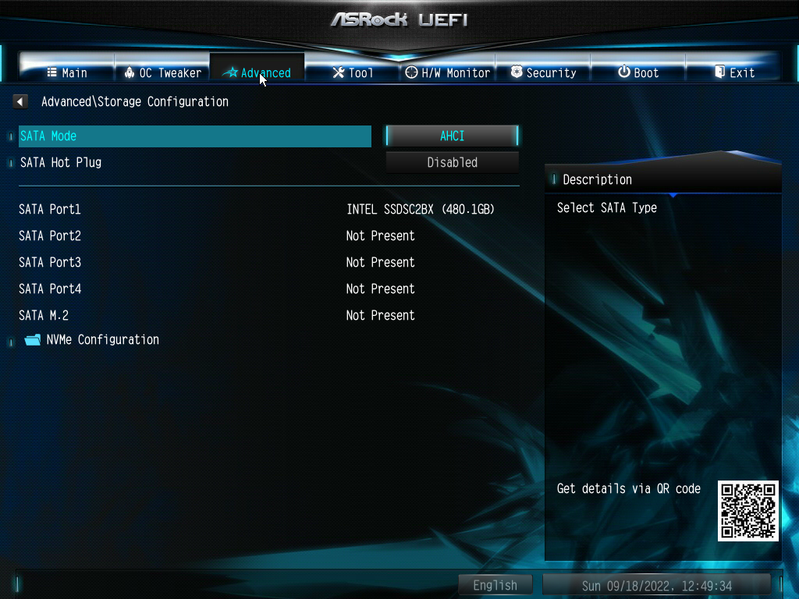

Настройки BIOS

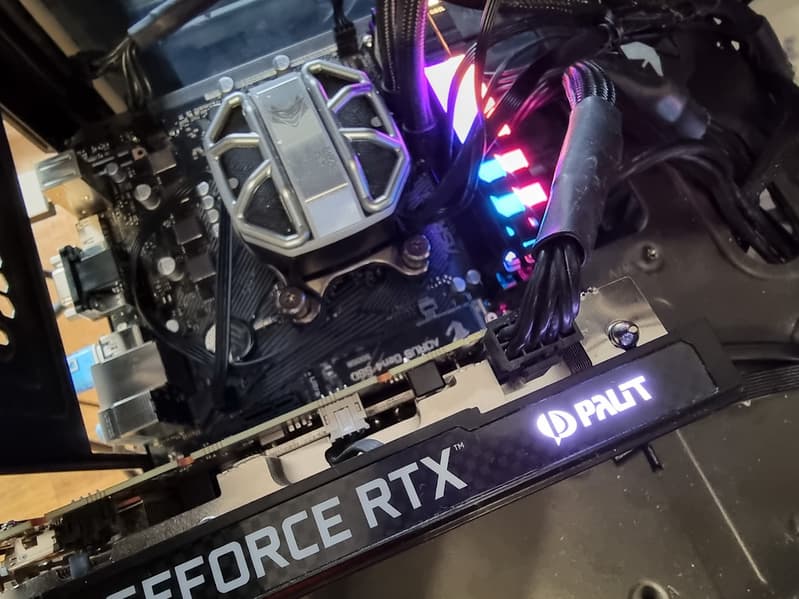

Работоспособность (и разгон)

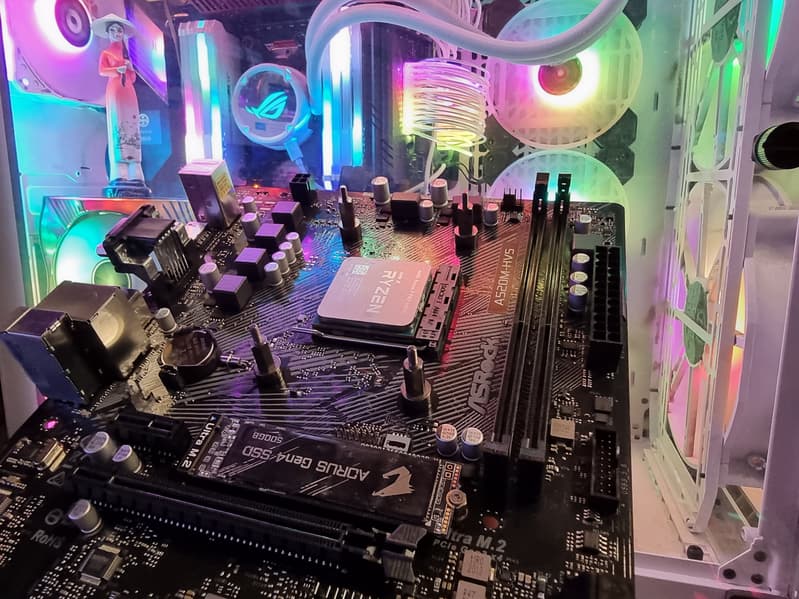

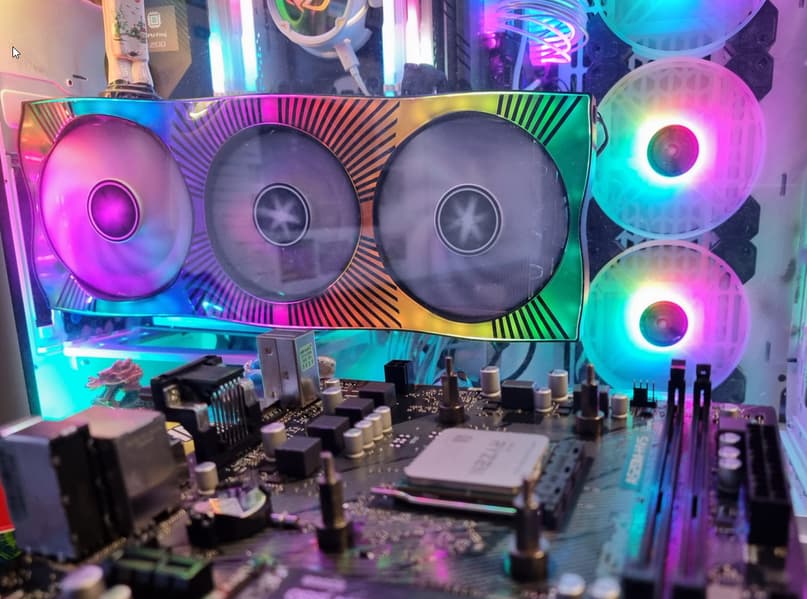

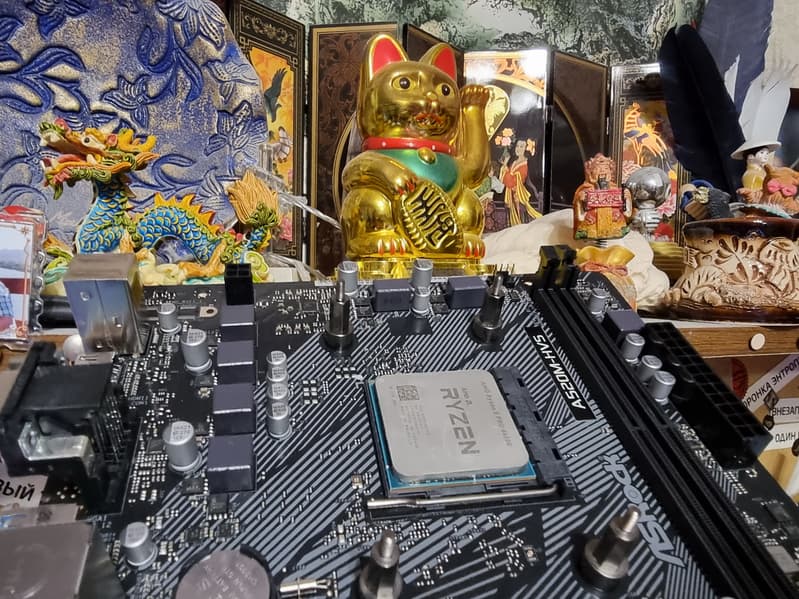

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами.
Хорошо видно, что, несмотря на относительную слабость системы питания у платы, мы смогли легко получить авторазгон Ryzen 5 Pro 4650 до 4,2 ГГц по всем ядрам. И это при стрессовой нагрузке теста, которой в жизни практически не бывает. Вполне возможно, что повышение с 3.7 ГГц до 4.2 ГГц кому-то покажется малозначимым повышением частоты, однако подчеркну, что мы имеем дело с одной из самых простых на сегодня материнских плат! За ее стоимость это очень неплохой показатель! Да и, кстати, нагрев VRM был в норме, учитывая, что все силовые преобразователи вообще без охлаждения. Параметры AUXTIN1/2/3 имели постоянные значения выше 100 градусов, они не менялись (во время нагрузки и простоя), поэтому делаем вывод, что программа HWinfo работала с данными датчиками некорректно.
Выводы
Материнская плата ASRock A520M-HVS ориентирована на самых нетребовательных пользователей, которые хотят получить бюджетное решение для дешевого ПК. Данная модель форм-фактора microATX обеспечивает достаточное питание для очень приличного авторазгона процессоров среднего уровня.
У платы 12 USB-портов, включая 6 USB 3.2 Gen1 (потенциально поддерживаемый чипсетом А520 один порт USB 3.2 Gen2 остался нереализованным). Для установки видеокарты имеется один слот PCIe х16 3.0, также есть слот PCIe x1. Для накопителей предлагаются 1 слот M.2 (подключен напрямую к процессору линиями PCIe 3.0) и 4 порта SATA. Сетевые возможности включают лишь один проводной контроллер 1 Гбит/с, и нет слота М.2 для установки отдельно приобретаемого беспроводного контроллера. Подсветка у платы полностью отсутствует. В целом всё очень бюджетно, чего и следовало ожидать от модели дешевле 6000 рублей.
