Паспортные характеристики, комплект поставки и цена
| Название модели | Aardwolf Performa 10X |
|---|---|
| Код модели | APF-10XPFM-120 |
| Тип системы охлаждения | для процессора воздушная башенного типа с активным обдувом вынесенного на тепловых трубках радиатора |
| Совместимость | материнские платы с процессорными разъемами: Intel: LGA 2066, 2011, 1156, 1155, 1151, 1150, 775; AMD: AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1 |
| Охлаждающая способность | макс. TDP 180 Вт |
| Тип вентилятора | осевой (аксиальный) |
| Модель вентилятора | AF12025H12M-2433 |
| Питание вентилятора | 12 В, 0,18 А |
| Размеры вентилятора | 120×120×25 мм |
| Скорость вращения вентилятора | 1000—2000 об/мин |
| Производительность вентилятора | 76,5 м³/ч (45 фут³/мин) |
| Статическое давление вентилятора | 38,3 Па (3,91 мм вод. ст.) |
| Уровень шума вентилятора | 16—35 дБA |
| Подшипник вентилятора | шариковый (Long Life Bearing) |
| Размеры охладителя (В×Ш×Г) | 149×131×97 мм |
| Масса охладителя | 873 г |
| Материал радиатора | пластины из алюминия, медные тепловые трубки (5 шт. ∅6 мм) и медный теплосъемник |
| Термоинтерфейс теплосъемника | термопаста (AF-TGM2) в шприце |
| Подключение | вентилятор: 4-контактный разъем (питание, датчик вращения, управление ШИМ) в разъем для кулера процессора на материнской плате |
| Особенности |
|
| Комплект поставки |
|
| Ссылка на сайт производителя | Aardwolf Performa 10X |
| Розничные предложения |
Описание
Поставляется процессорный охладитель Aardwolf Performa 10X в ярко оформленной коробке из тонкого гофрированного картона.
На внешних плоскостях коробки не только изображен сам продукт, но и приведено его описание, перечислены особенности и технические характеристики, указана комплектация. Надписи преимущественно на английском, но почти все продублировано на русском и украинском языках. Кулер и вентилятор защищает составной кожух из прозрачного пластика, а крепеж и аксессуары расфасованы в пластиковые пакеты.

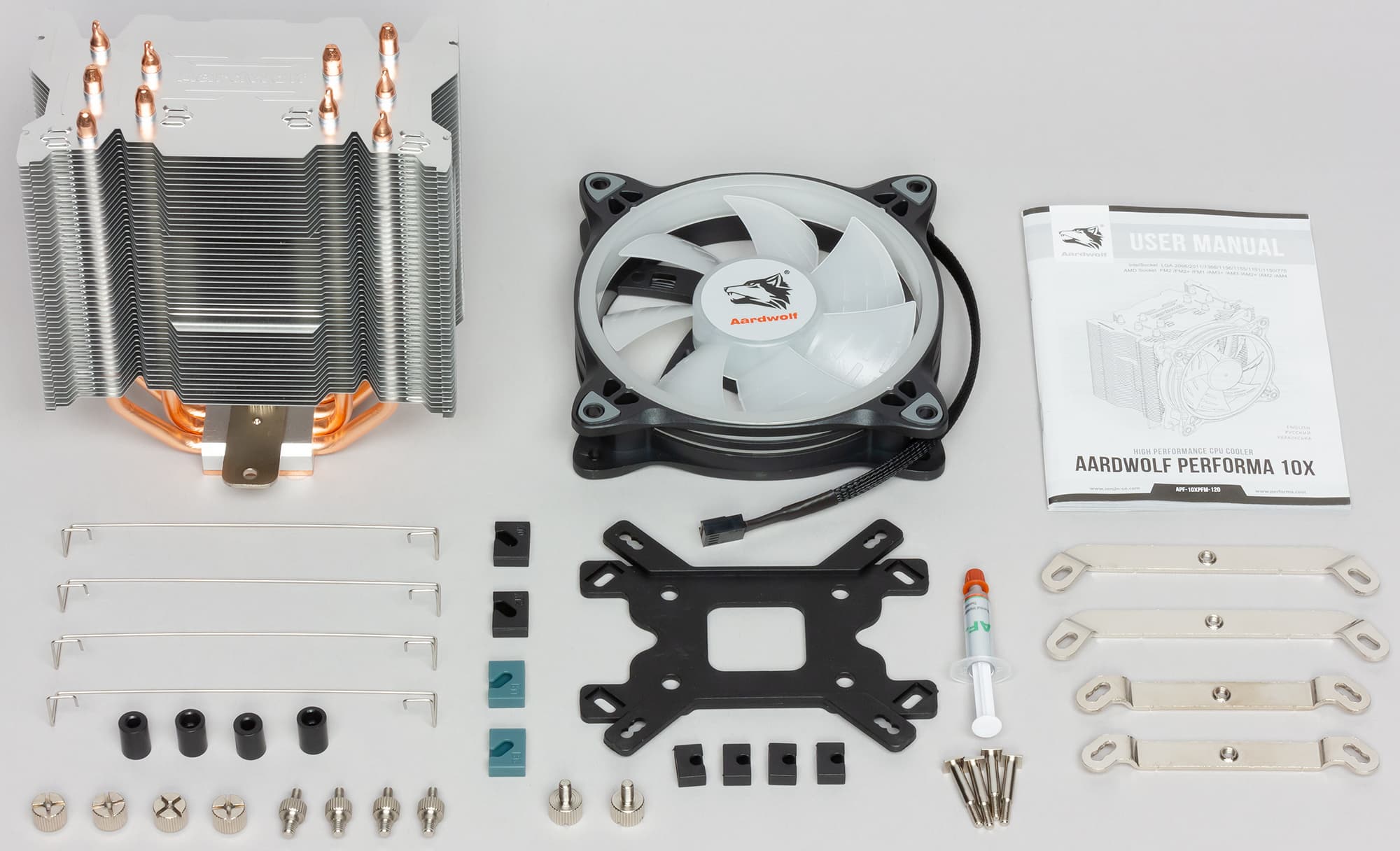

В комплекте идет трехъязычная (английский, русский и украинский) инструкция по установке в виде небольшой брошюры. Ее качество неплохое, но некоторые рисунки слишком мелкие. На сайте компании мы нашли ссылку на эту же инструкцию в виде файла PDF.

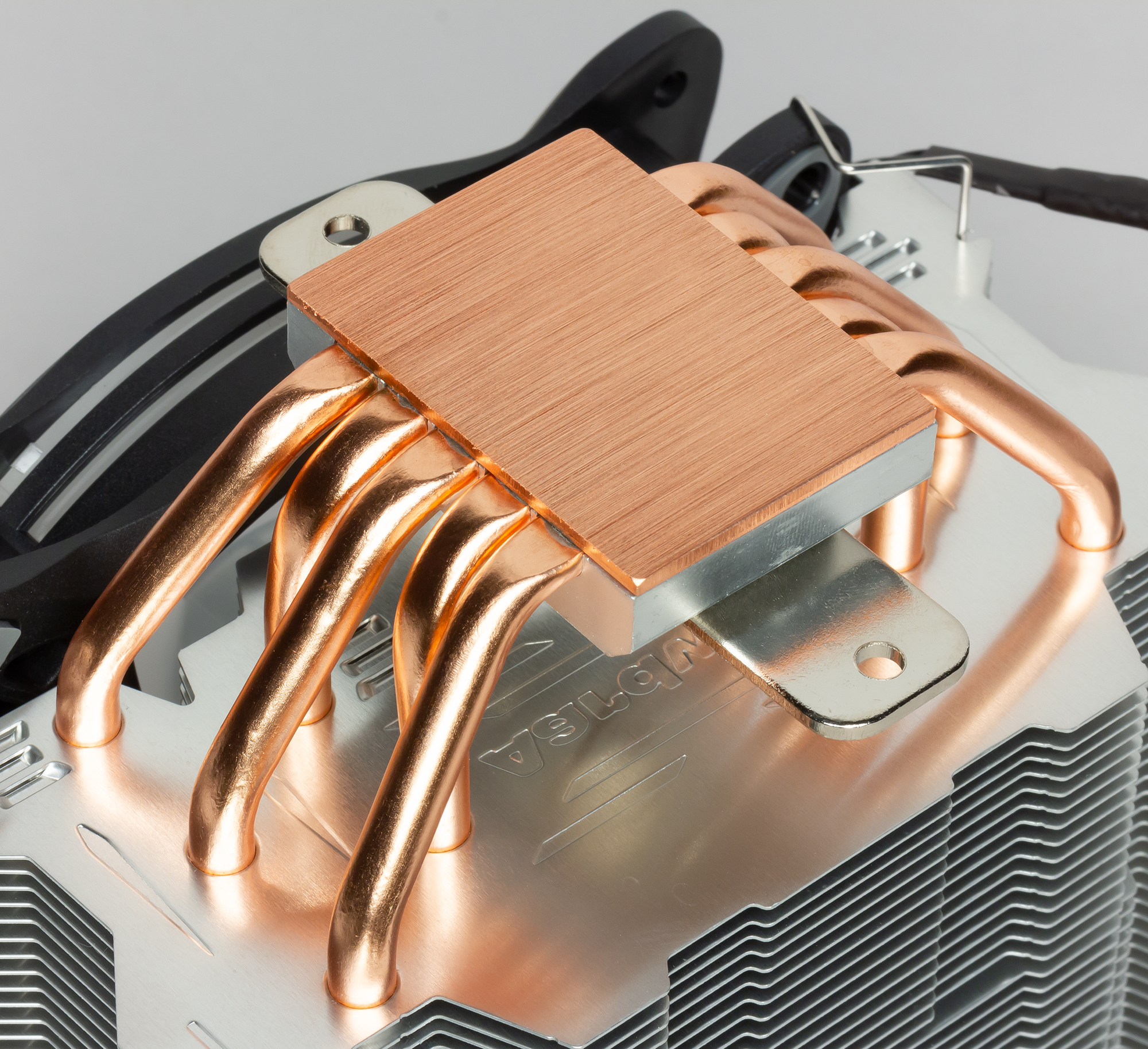

Кулер оснащен вынесенным радиатором, к которому тепло от процессора передается по пяти тепловым трубкам диаметром 6 мм. Трубки, разумеется, медные. Теплосъемник состоит из алюминиевого блока и медной пластины толщиной 2 мм. Там, где трубки проходят через теплосъемник, они сплющены и впрессованы в канавки в алюминиевом блоке. Сверху, то есть снизу на трубки напаяна медная пластина, непосредственно контактирующая с крышкой процессора.
Подошва теплосъемника шлифованная, но не полированная, она чуть неровная, но в направлении перпендикулярном тепловым трубкам подошва практически плоская, а вдоль трубок – немного выпуклая. До установки подошва защищена пластиковой пленкой.

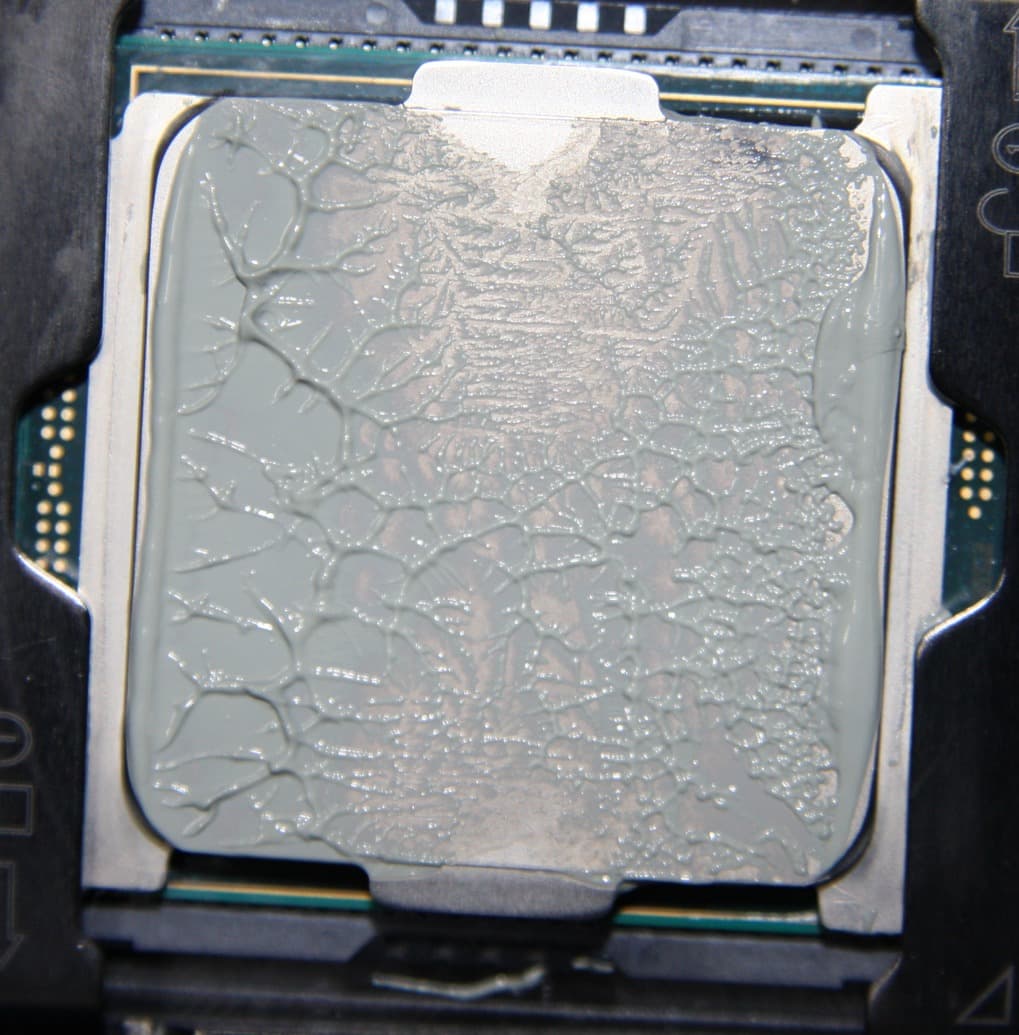

Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой шприц с термопастой (указано, что ее коэффициент теплопроводности равен 4 Вт/(м·К)), количества которой хватит раза на два в случае процессоров с небольшой по площади крышкой. В тестах использовалась термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре:

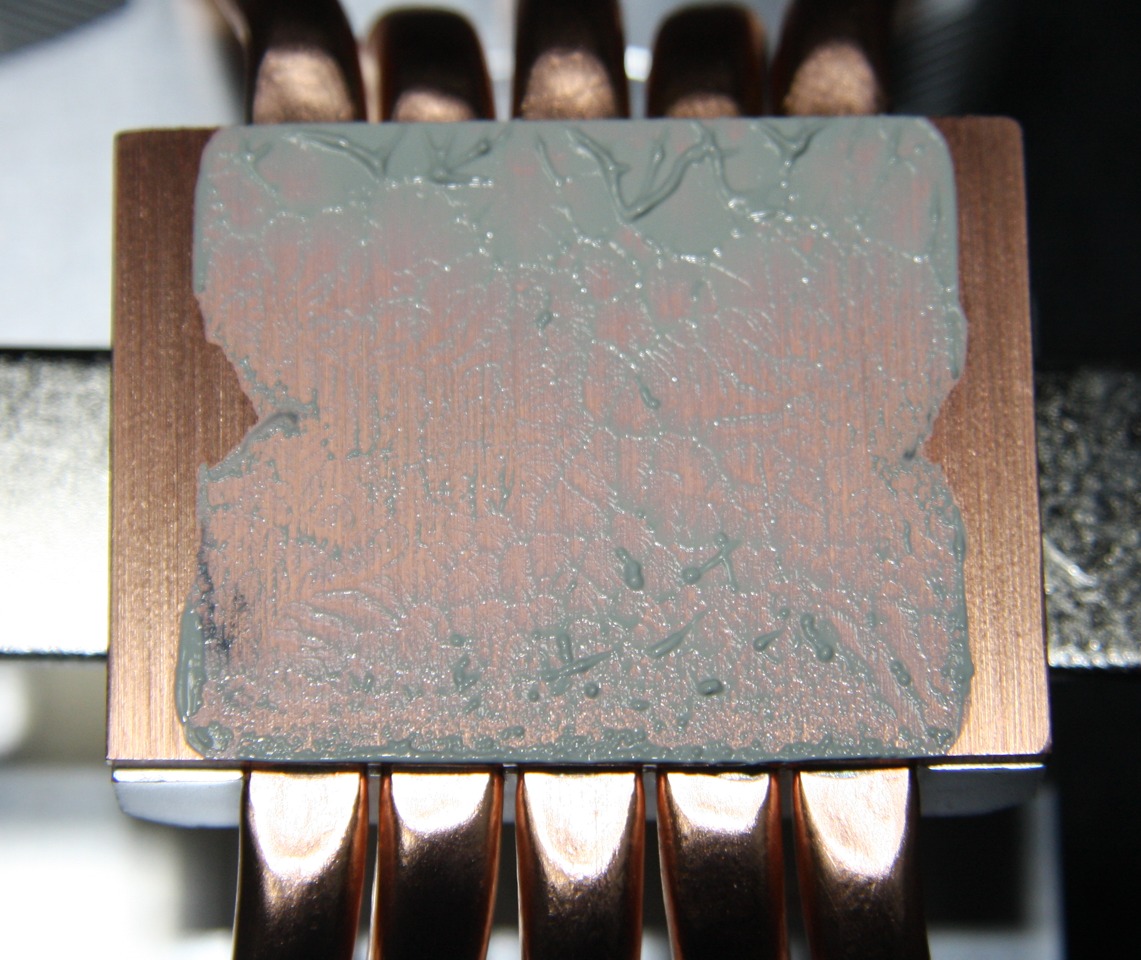

И на подошве теплосъемника:
Видно, что термопаста распределилась тонким слоем почти по всей плоскости крышки процессора, а ее избыток выдавился по краям. Пятно плотного контакта проходит вдоль центральной части крышки процессора.

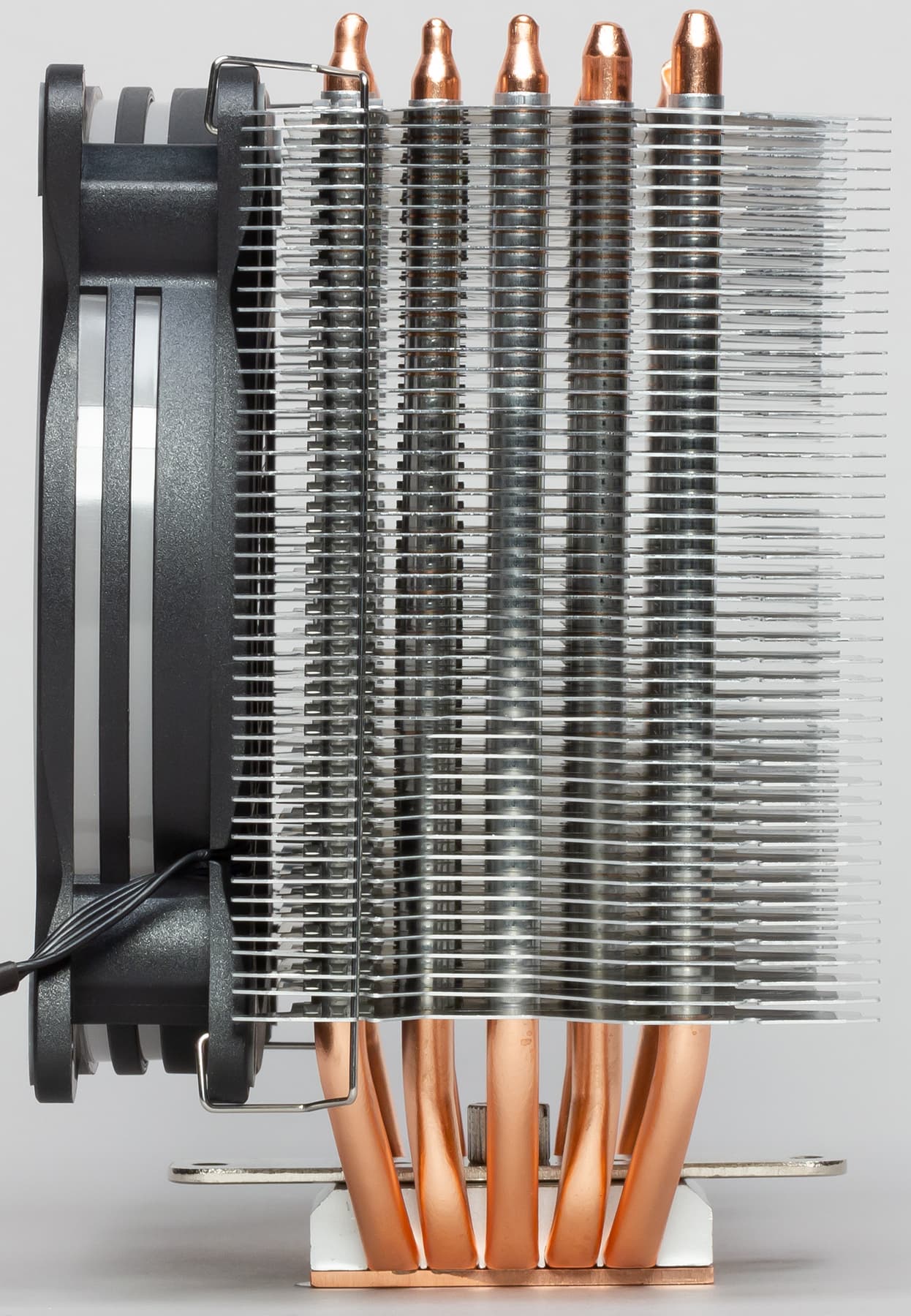

Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки.

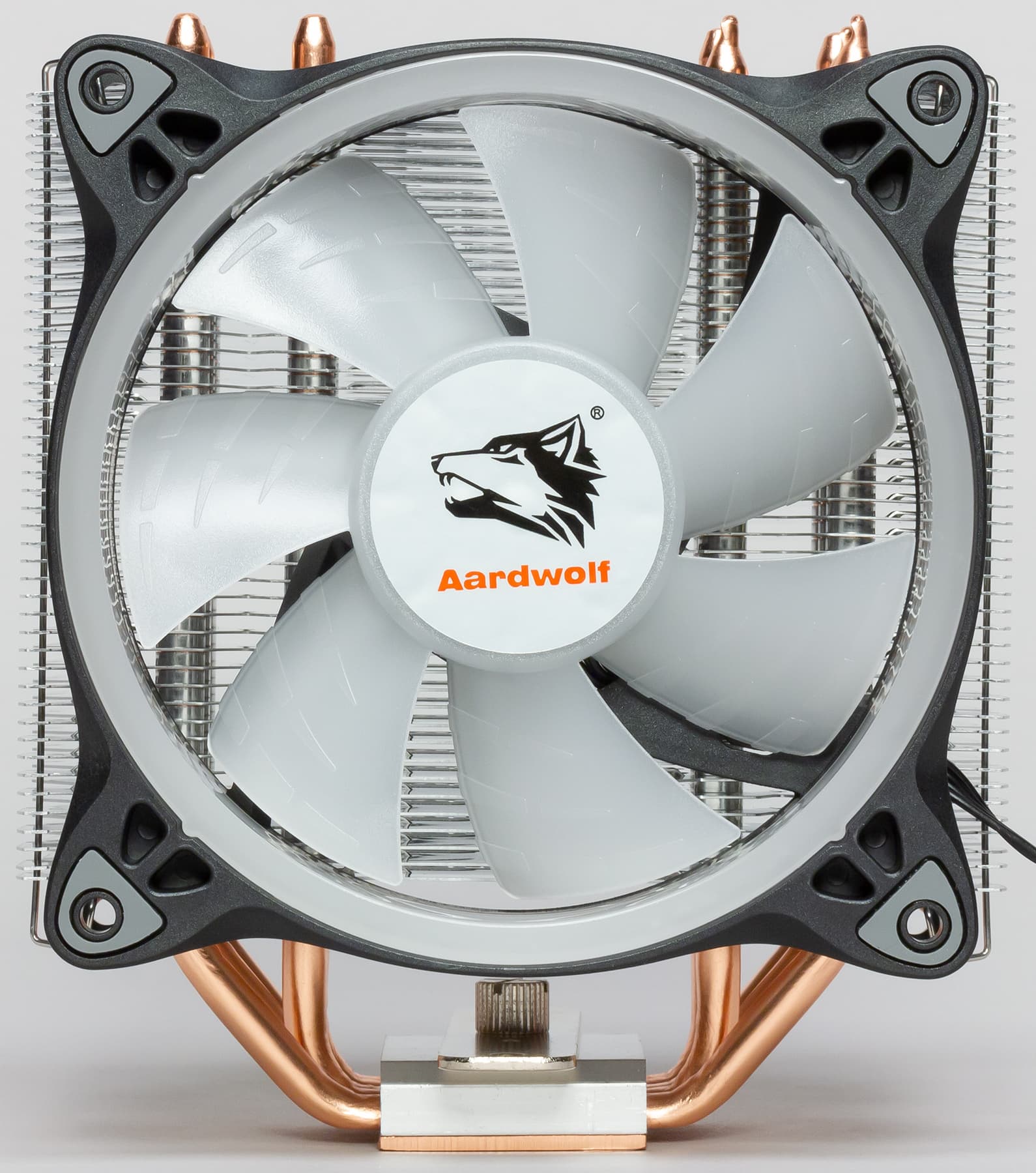

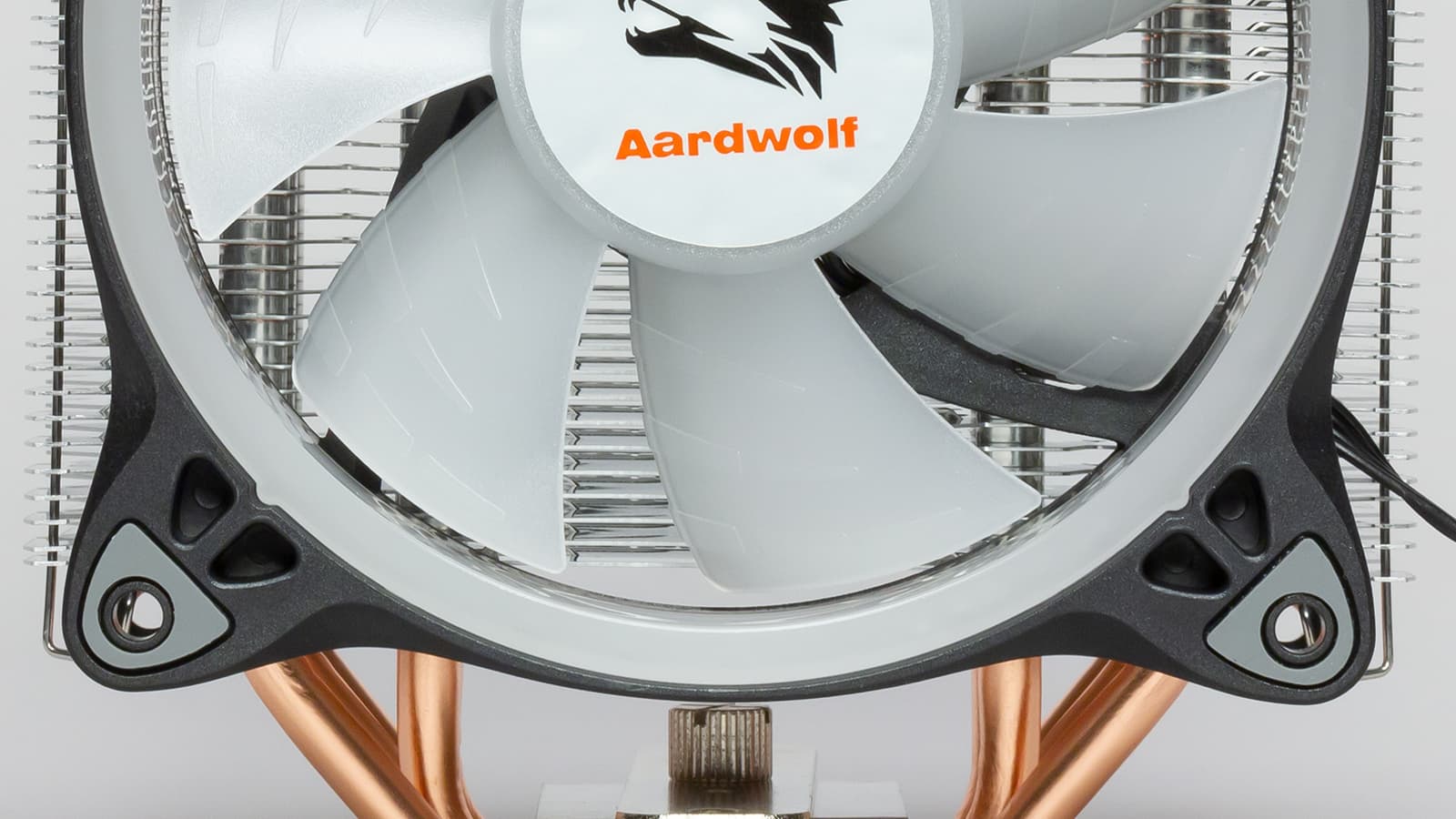

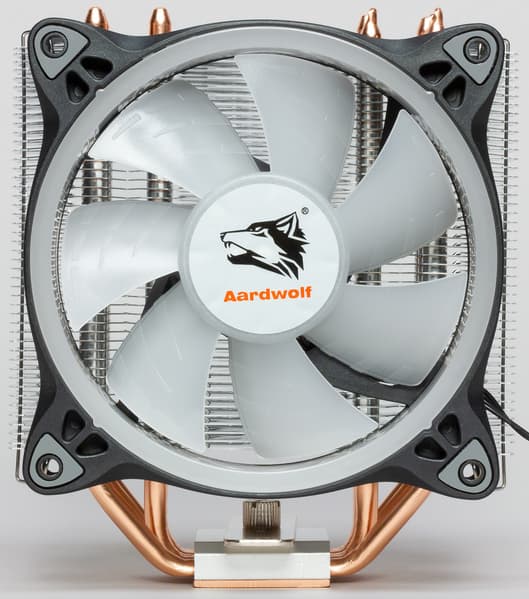

По ширине габариты вентилятора немного меньше рабочей плоскости радиатора, а по высоте наоборот радиатор немного меньше внутреннего диаметра рамки вентилятора, поэтому лишь пренебрежимо малая часть воздушного потока проходит мимо пластин.

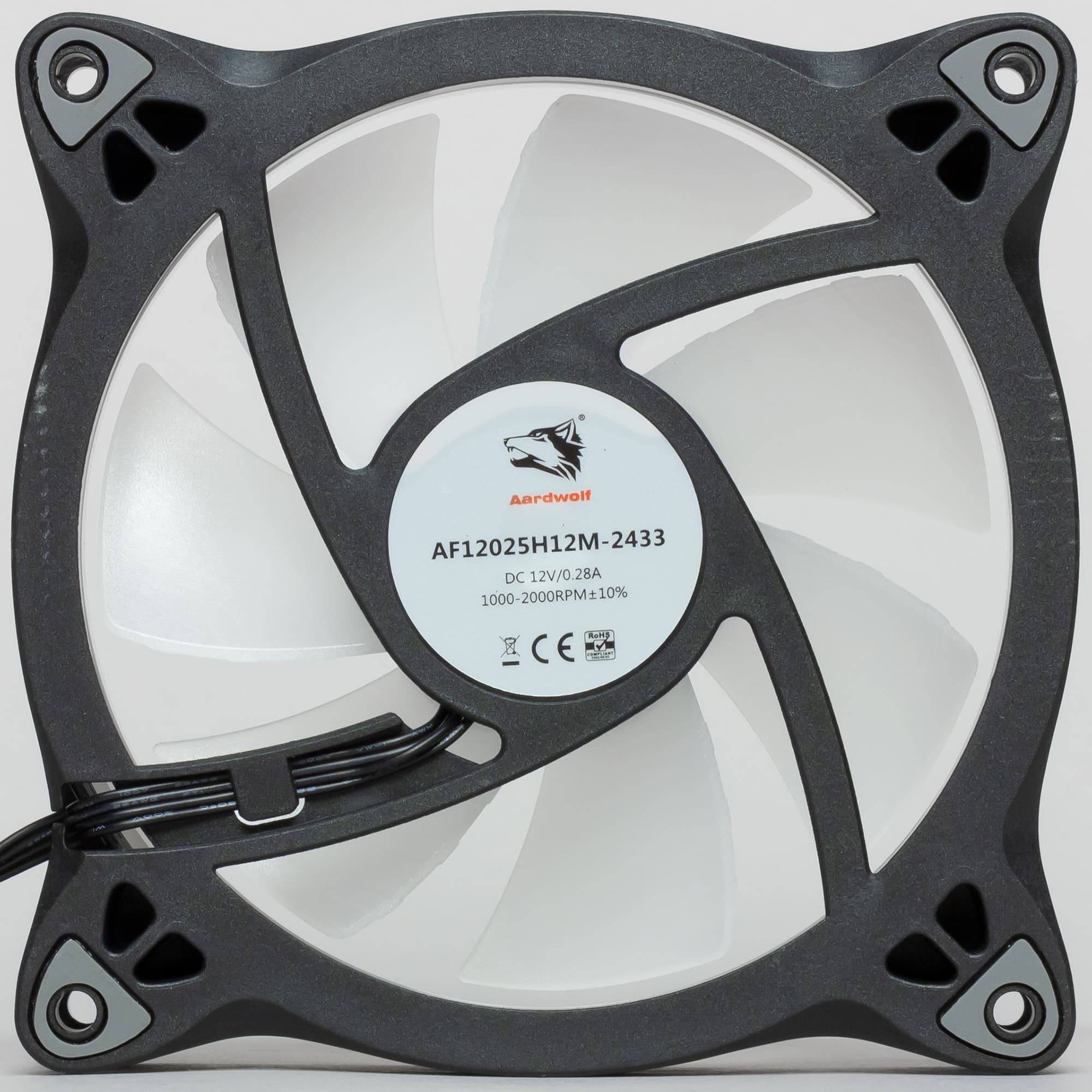

Типоразмер комплектного вентилятора 120 мм. Высота рамки 25 мм. Вентилятор прижимается к радиатору двумя стальными скобками. На проушины рамки вентилятора наклеены накладки из резины. Эти упругие элементы по идее должны снижать шум от вибрации, но на практике ничего этого не будет, так как масса вентилятора и жесткость виброгасящих элементов позволяют обоснованно предположить, что из-за высокой резонансной частоты эта система в любом случае не будет иметь сколь либо значимых антивибрационных свойств. К тому же скобки цепляются непосредственно за саму рамку вентилятора и за пластины радиатора, эти жесткие связи вообще исключают какую-либо виброразвязку даже в теории.

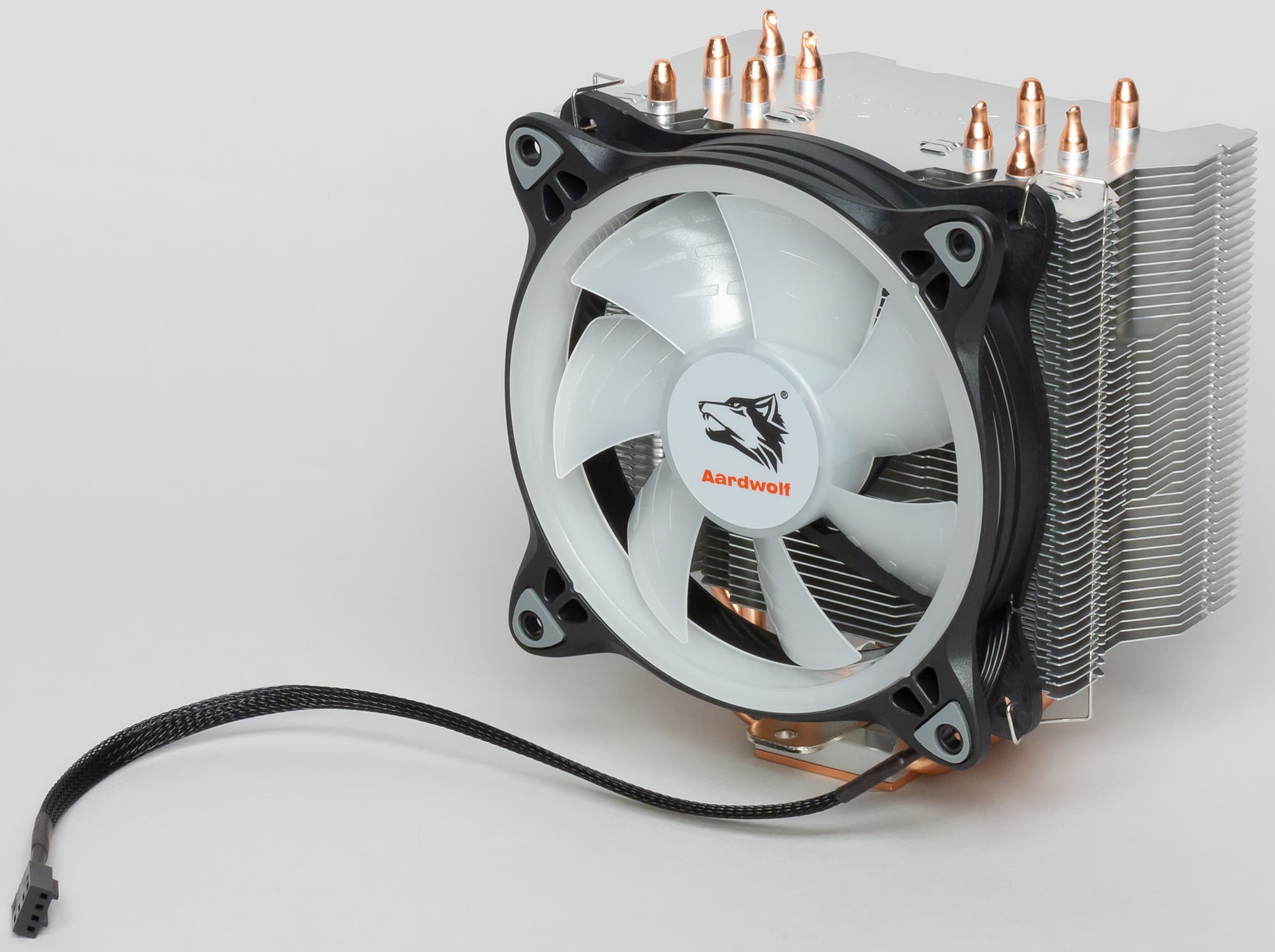

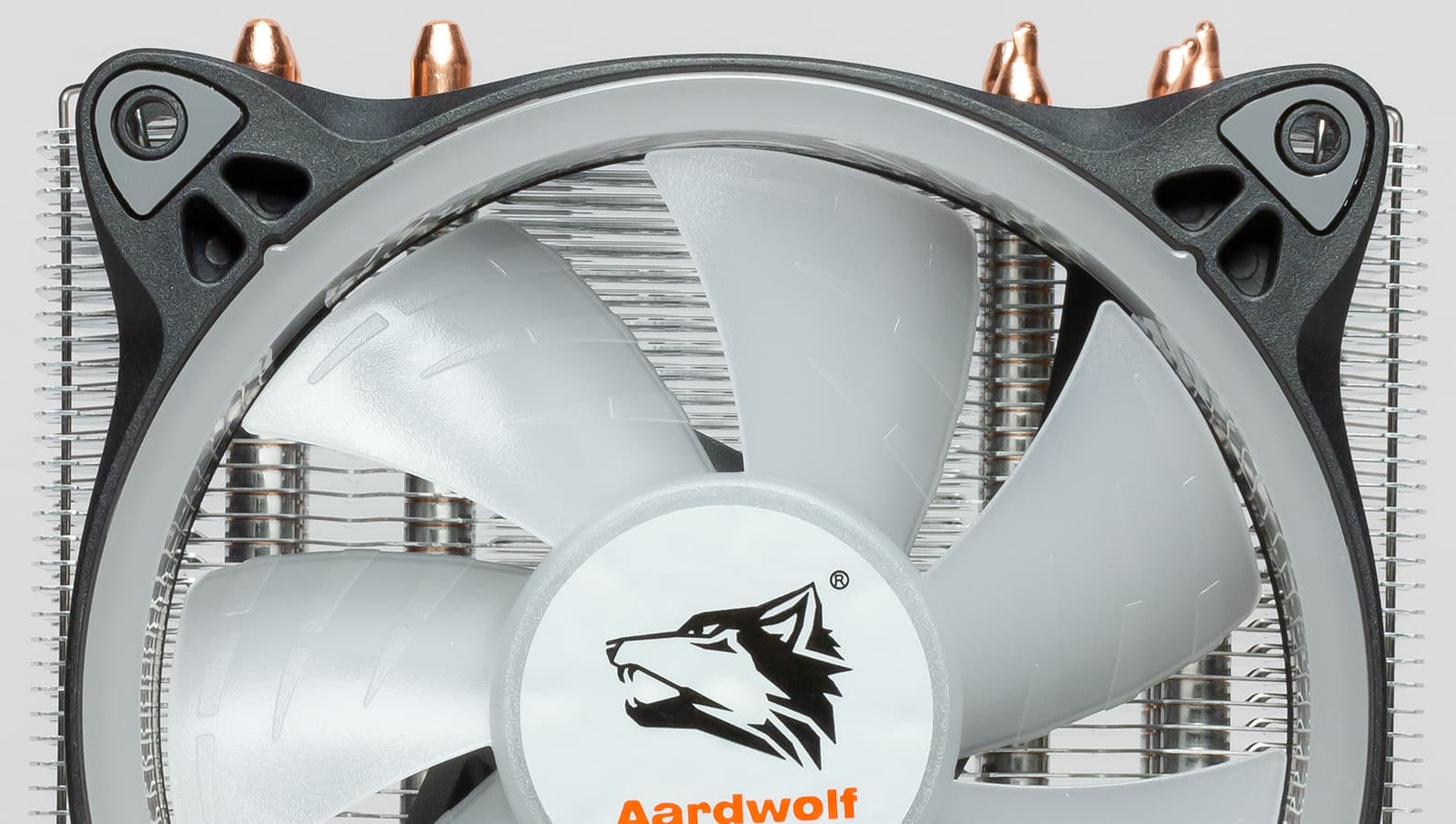

Крыльчатка вентилятора изготовлена из прозрачного пластика и снаружи слегка заматирована. Внутри на рамке есть кольцевая вставка из такого же материала. Видимо, есть модификация этого вентилятора, оснащенного светодиодной подсветкой. Вентилятор кулера имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля. Кабель заключен в скользкую плетеную оболочку. В комплекте поставки есть еще две скобки для крепления вентилятора. Второй вентилятор можно установить с другой стороны радиатора для работы на выдув. Тем самым можно увеличить производительность кулера.
Металлические детали крепежа на процессор изготовлены из закаленной стали и имеют стойкое гальваническое покрытие. Монтажная платина на обратную стороны материнской платы изготовлена из твердого пластика. Крепление на процессор относительно немного затруднено тем, что пластины радиатора ограничивают доступ к крепежной гайке с той стороны, где нет вентилятора. Крепление вентилятора к радиатору одно из самых неудобных. Это доставляет еще больше неудобства тем, что вентилятор нужно крепить на радиатор, уже после установки радиатора на процессор.
Кулер довольно компактный, и в случае использованной в тестах материнской платы не нависает над разъемами для установки модулей оперативной памяти.
Тестирование
Ниже в сводной таблице приведем результаты измерений ряда параметров.
| Характеристики | |
|---|---|
| Высота кулера, мм | 150 |
| Размеры оребрения (В×Ш×Г), мм | 104×131×74 |
| Масса охладителя, г | 803 (с комплектом креплений на LGA 2011) |
| Толщина ребер радиатора (примерно), мм | 0,4 |
| Размеры теплосъемника (Ш×Д), мм | 48×35 |
| Длина кабеля питания вентилятора, мм | 305 |
Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей (кулеров) образца 2017 года». Данная методика предполагает использование процессора Intel Core i7-6900K, устанавливаемого в разъем LGA 2011. На настоящий момент такая система является не очень актуальной, поэтому тесты мы провели с процессором Intel Core i9-7980XE на ядре Skylake-X для более современной платформы Intel LGA2066 (использовалась материнская плата ASRock X299 Taichi). Для теста под нагрузкой традиционно использовалась функция Stress FPU из пакета AIDA64. Потребление процессора при замерах по дополнительному разъему 12 В на материнской плате под нагрузкой меняется от 219 Вт при 63 °C температуры процессора до 230 Вт при 90 °C. Все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 2,8 ГГц (множитель 28).

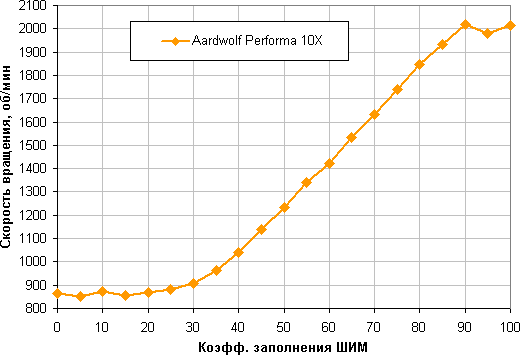

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания
Диапазон регулировки не очень широкий. От 20% до 90% скорость вращения растет плавно и на большом участке почти линейно. При снижении коэффициента заполнения (КЗ) до 0 вентилятор не останавливается. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

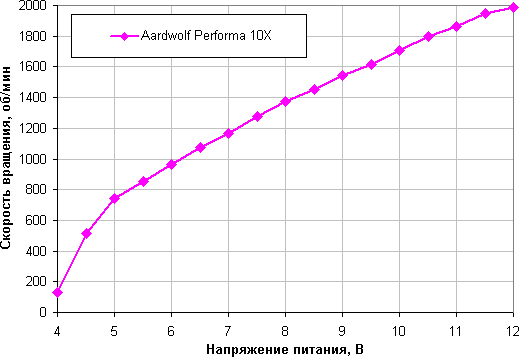

Регулировка с помощью напряжения позволяет получить устойчивое вращение на более низких скоростях. Вентилятор останавливается при снижении напряжения до 3,8 В и запускается от 5,0 В. В случае необходимости питания вентилятора от 5 В для надежного старта потребуется раскрутка более высоким напряжением.

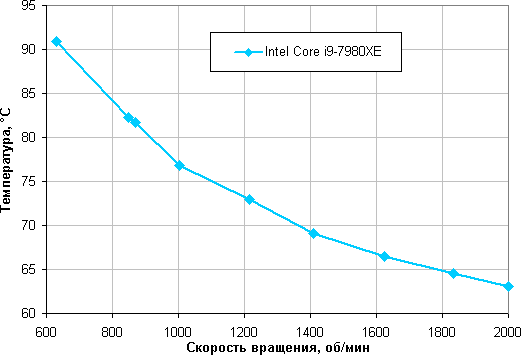

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора кулера
Формально в этом тесте наш процессор Intel Core i9-7980XE с TDP 165 Вт не перегревается даже на минимальных оборотах вентиляторов в случае регулировки с помощью только ШИМ. Можно даже понизить напряжение питания вентилятора до 10 В (первая точка), но температура при КЗ = 0% и 10 В близка к критической.

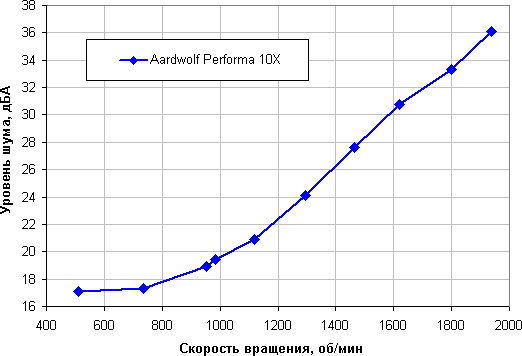

Определение уровня шума в зависимости от скорости вращения вентилятора кулера
В этом тесте мы изменяли не только КЗ, но и напряжение, снизив его до 8 и 10 В в первых двух точках, соответственно, при КЗ = 0%. Этот кулер можно считать не громким устройством. Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов в корпусе, в блоке питания и на видеокарте и жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным.

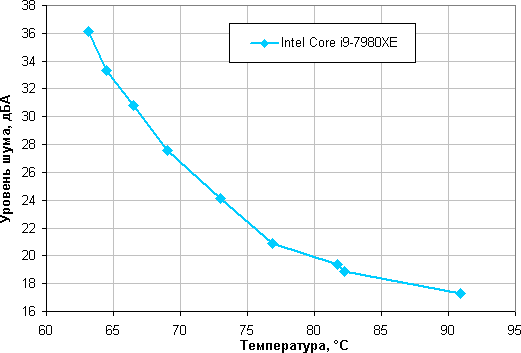

Построение зависимости уровня шума от температуры процессора при полной загрузке

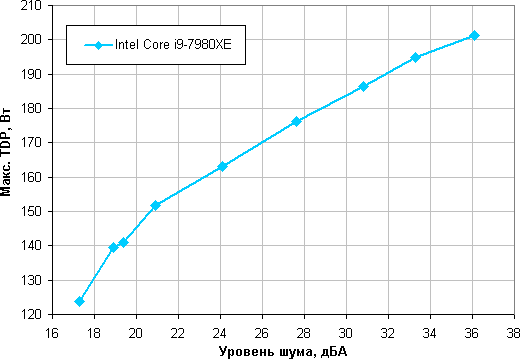

Построение зависимости реальной максимальной мощности от уровня шума
Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха внутри корпуса может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности, потребляемой процессором, от уровня шума:
Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню: порядка 165 Вт для процессора Intel Core i9-7980XE. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить еще где-то до 200 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом; при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.
По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими кулерами, протестированными по такой же методике (список пополняется).
Выводы
С использованием кулера Aardwolf Performa 10X можно создать условно бесшумный компьютер, оснащенный процессором типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)) с тепловыделением порядка 165 Вт максимум. При этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C и при условии долговременной максимальной нагрузки все равно будет сохраняться очень низкий уровень шума — 25 дБА и ниже. При снижении температуры воздуха и/или менее жестких требованиях к уровню шума предел мощности можно увеличить. К достоинствам кулера следует отнести габариты, не препятствующие установке модулей памяти с высокими радиаторами.
