Детальные результаты тестирования привода NEC ND-4550A

Результаты тестирования

Запись DVD-RAM

С выпуском этого привода компания NEC присоединилась к клубу компаний, имеющих в своей линейки 11-in-1 устройства. Возможность записи DVD-RAM дисков не очень сильно востребована обычными пользователями, однако, с тех пор, как корейские производители стали активно продвигать использование этого стандарта в бытовых устройствах, интерес к нему усилился. Привод способен записывать DVD-RAM диски без картриджа на скорости 5х, при наличии сертифицированных для этой скорости дисков. К сожалению, на нашем рынке 5х носители пока редкость, поэтому мы будем тестировать привод с носителями рассчитанными на скорость 3х, которые найти значительно проще. Привод очень долго распознает DVD-RAM диски, если после того как вы загрузили диск в привод и он задумался на пару минут, не впадайте в панику. :)

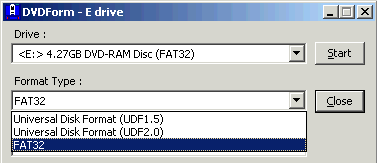

Как можно увидеть на скриншоте, не смотря на то, что диск должен записываться на скорости 3х, реально, время, затраченное на запись, соответствует скорости 1,5x. Объясняется это тем, что согласно технологии записи DVD-RAM, каждый записанный сектор тут же подвергается контрольному считыванию, поэтому время записи носителя получается значительно дольше ожидаемого. В том случае если вы хотите использовать DVD-RAM диск в режиме эмуляции жесткого диска, то вам могут понадобится программы типа InCD или специальные драйвера (вполне подойдут от аналогичных устройств), во время тестов я использовал оставшиеся у меня в системе драйвера от DVD-RAM привода LG.

Не совсем понятно, явилось ли это последствием использования старых драйверов, но если диск отформатировать в файловую систему FAT32, то максимальная скорость записи будет всего ~674 kb/s, против ~1714 kb/s в том случае, если вы использовали файловую систему UDF. Скорость чтения в обоих случаях составляла около ~1890 kb/s, на фоне ожидаемых 5х это выглядит довольно слабо.

Запись DVD+R/-R DL

Привод позволяет осуществлять запись DL дисков формата DVD+R/DVD-R на скорости 8x/6х, к сожалению в ближайшие несколько месяцев дисков формата DVD-R DL у нас не ожидается, так что мы сможем протестировать только работу привода с дисками формата DVD+R DL. В том случае если скорость записи превышает 4х привод использует технологию записи Z-CLV. При записи DVD+R DL болванок привод осуществляет автоматическую установку значения Book Type в DVD-ROM, это необходимо для достижения наибольшей совместимости со старыми DVD-ROM приводами и бытовой техникой.

Запись DVD+R DL

Привод	запись на 2.4х мин.	запись на 4х мин.	запись на 6х мин.	запись на 8х мин.
Plextor PX-716AL	45:15	26:32	24:15	--:--
Benq DW1640	44:58	26:08	18:45	--:--
NEC ND-4550A	44:12	26:48	20:14	18:45

На максимально возможной скорости 8х, привод соглашается записывать исключительно DVD+R DL носители производства Verbatim. При работе с DL болванками остальных производителей, привод использует скорость 2.4х . Теперь посмотрим насколько качественно привод записал тестовые болванки. Качество записи мы будем оценивать с помощью программы Kprobe2, которая умеет работать с DL болванками и приводов LiteOn 812S и Toshiba 1712.

NEC ND-4550A скорость записи DVD+R DL 4х (Verbatim)

Результаты чтения на Toshiba 1712(speed hack)

NEC ND-4550A скорость записи DVD+R DL 8х (Verbatim)

Результаты чтения на Toshiba 1712(speed hack)

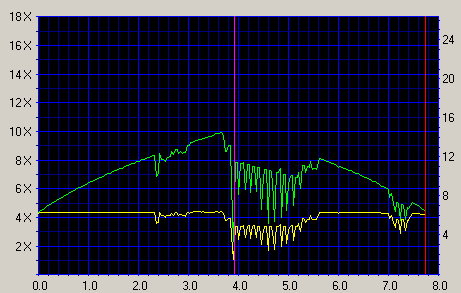

NEC ND-4550A скорость записи DVD+R DL 2.4х (Traxdata)

Результаты чтения на Toshiba 1712(speed hack)

В целом все записанные диски уверенно прочитались большинством устройств, уровень ошибок был достаточно низкий. Воспроизведение DVD видео на бытовом плеере BBK 916S прошло без проблем.

Запись дисков DVD+R

Теперь перейдем к дискам формата DVD+R, при записи дисков этого типа привод может развивать скорость до 16х, это максимально возможная на данный момент скорость для этого типа носителей. При записи DVD+R дисков на скорости 16х привод старается использовать технологию CAV. В остальных случаях, при записи на скорости 8-12, используется технология Z-CLV.

Запись DVD+R

Привод	запись на 2.4х мин.	запись на 4х мин.	запись на 8х мин.	запись на 12х мин.	запись на 16х мин.
Plextor PX-716AL	24:08	14:24	8:21	7:45	7:35
Benq DW1640	24:27	14:12	9:04	7:24	6:19
NEC ND-4550A	23:58	14:12	9:05	7:46	6:10

Привод способен записывать часть качественных болванок, выше номинальной скорости. Проблем совместимости привода с болванками от различных производителей выявлено не было. Теперь, посмотрим немного результатов тестирования различных болванок формата DVD+R чтобы оценить качество записи.

NEC ND-4550A скорость записи DVD+R (TDK 16x)

Результаты чтения на Toshiba 1712(speed hack)

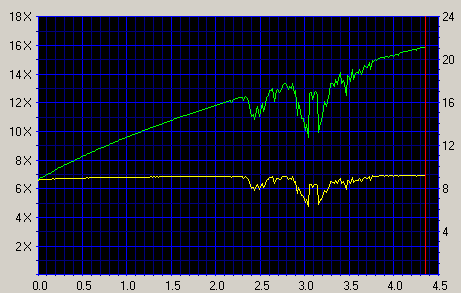

NEC ND-4550A скорость записи DVD+R (Verbatim 16x)

Результаты чтения на Toshiba 1712(speed hack)

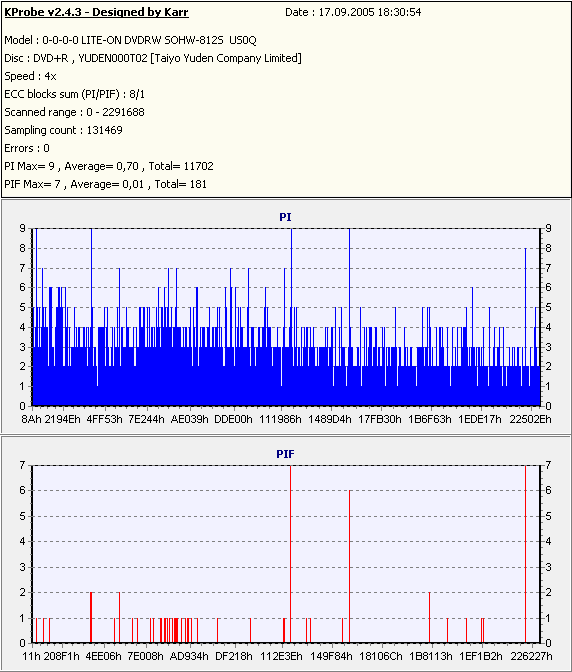

NEC ND-4550A скорость записи DVD+R (TY 8x)

Результаты чтения на Toshiba 1712(speed hack)

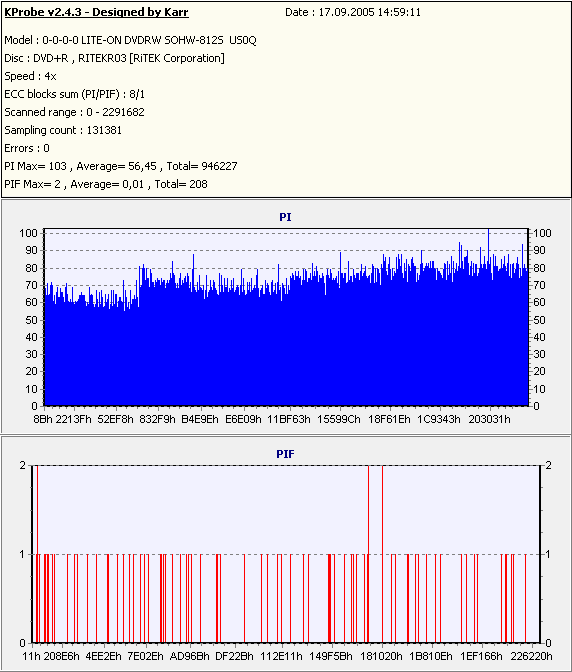

NEC ND-4550A скорость записи DVD+R (Traxdata 8x)

Результаты чтения на Toshiba 1712(speed hack)

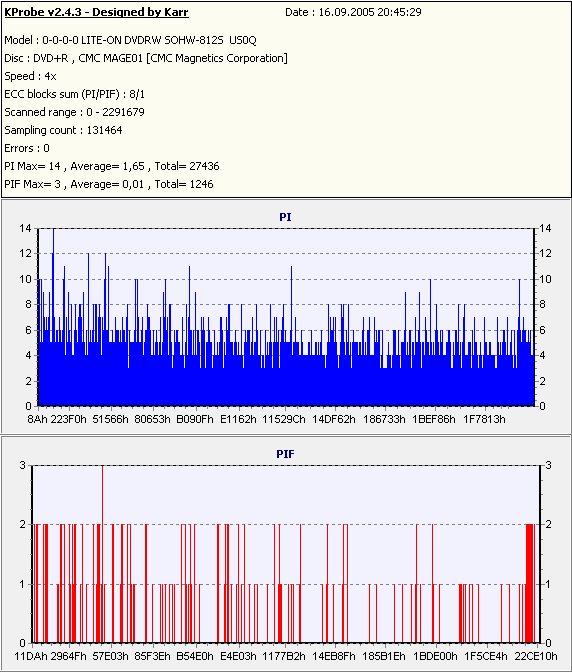

NEC ND-4550A скорость записи DVD+R (Verbatim Pearl 8x)

Результаты чтения на Toshiba 1712(speed hack)

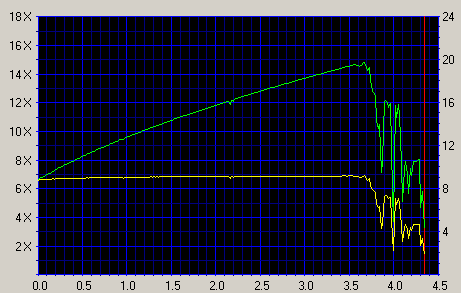

NEC ND-4550A скорость записи DVD+R (Verbatim Photo 8x)

Результаты чтения на Toshiba 1712(speed hack)

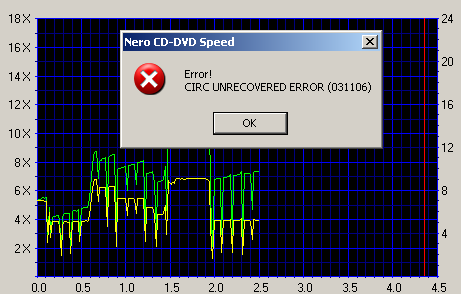

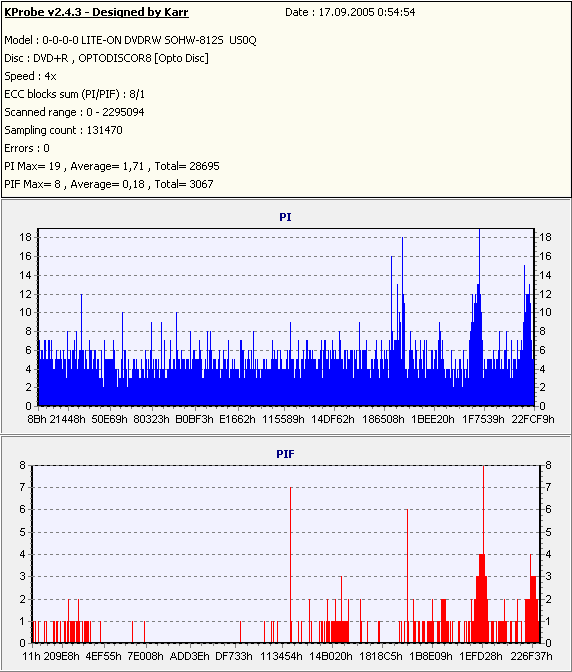

NEC ND-4550A скорость записи DVD+R (Digitex 8x)

Результаты чтения на Toshiba 1712(speed hack)

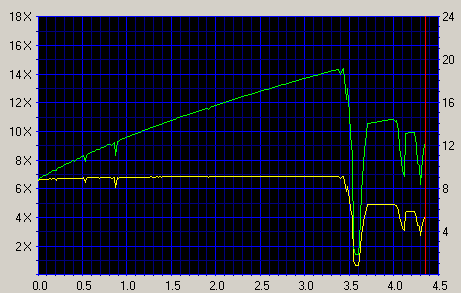

NEC ND-4550A скорость записи DVD+R (SKY 8x)

Результаты чтения на Toshiba 1712(speed hack)

Как можно увидеть, по результатом тестов, качество записи большинства болванок формата DVD+R хорошее, из общего ряда выпадают болванки OptoDisk при тестовом чтении которых, постоянно возникали проблемы.

Запись дисков DVD+RW

Теперь посмотрим, как привод справляется с записью дисков формата DVD+RW. Максимально доступная скорость записи, при использовании соответствующих болванок составляет 8х. К сожалению, для того чтобы протестировать запись на скорости 8x нужны DVD+RW болванки способные работать с такой скоростью, но на нашем рынке их пока не наблюдается, так что придется проводить тестирование с использованием стандартных 4х болванок.

Запись DVD+RW

Привод	стирание быстрое мин.	запись на 2.4х мин.	запись на 4х мин.
Plextor PX-716AL	00:36	24:21	14:35
Benq DW1640	00:32	24:46	14:12
NEC ND-4550A	00:34	24:15	14:38

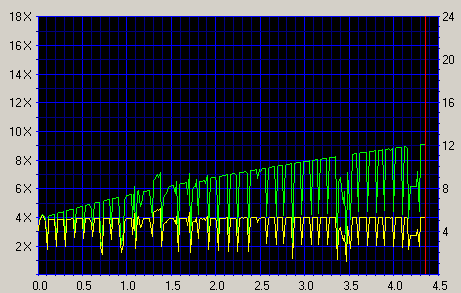

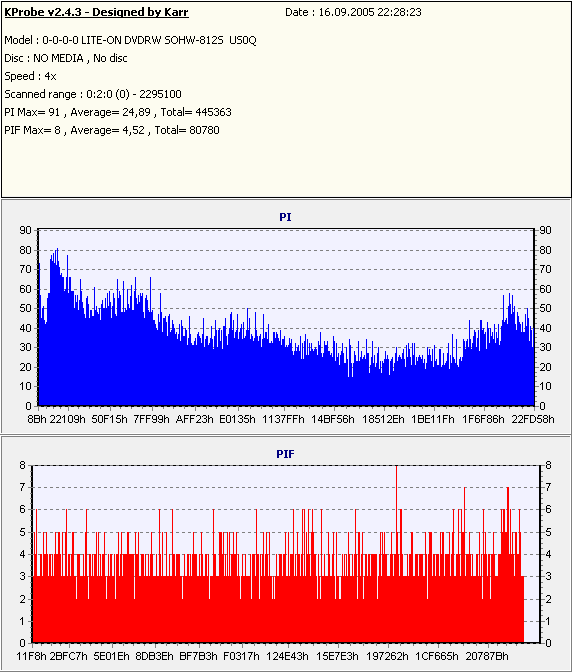

NEC ND-4550A скорость записи DVD+RW (Verbatim 4x)

Результаты чтения на Toshiba 1712(speed hack)

NEC ND-4550A скорость записи DVD+RW (Traxdata 4x)

Результаты чтения на Toshiba 1712(speed hack)

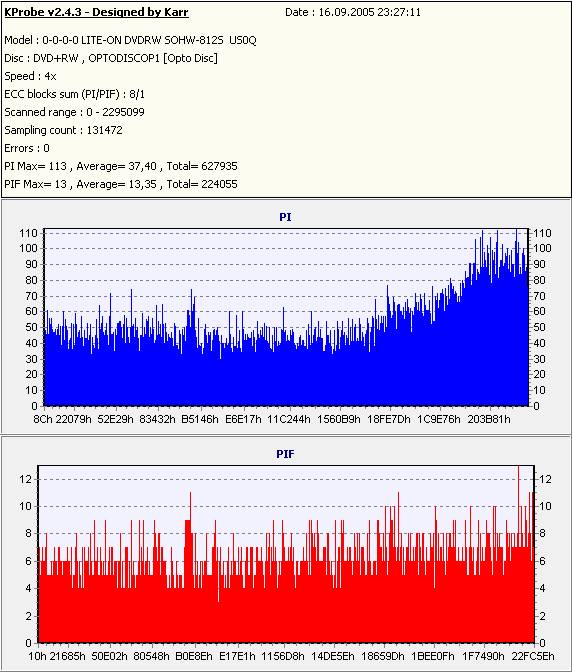

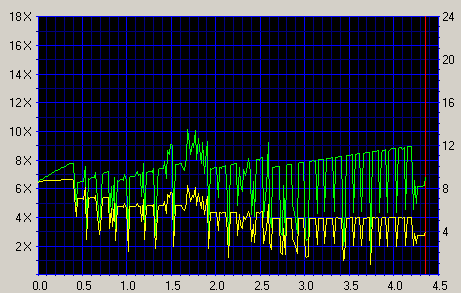

NEC ND-4550A скорость записи DVD+RW (Digitex 2.4x)

Результаты чтения на Toshiba 1712(speed hack)

В целом, с болванками этого формата привод справляется хорошо.

Запись дисков DVD-R

При работе с DVD-R болванками привод может развивать скорость до 16х, это максимально возможная на данный момент скорость для этого типа носителей. Как и в случае с DVD+R при записи DVD-R дисков на скорости 16х привод старается использовать технологию CAV, а вот при записи болванок на более низкой скорости используется технология Z-CLV.

Запись DVD-R

Привод	запись на 2х мин.	запись на 4х мин.	запись на 8х мин.	запись на 12х мин.	запись на 16х мин.
Plextor PX-716AL	29:14	15:15	8:54	7:25	6:57
Benq DW1640	29:35	15:14	9:51	8:24	6:48
NEC ND-4550A	28:52	14:41	8:46	7:24	6:12

Привод способен записывать часть качественных болванок, выше номинальной скорости. Проблем совместимости привода с болванками от различных производителей выявлено не было. Теперь немного тестов различных DVD-R болванок, чтобы получить более детальную картину работы привода с носителями этого типа.

NEC ND-4550A скорость записи DVD-R (Verbatim 16x)

Результаты чтения на Toshiba 1712(speed hack)

NEC ND-4550A скорость записи DVD-R (TDK16x)

Результаты чтения на Toshiba 1712(speed hack)

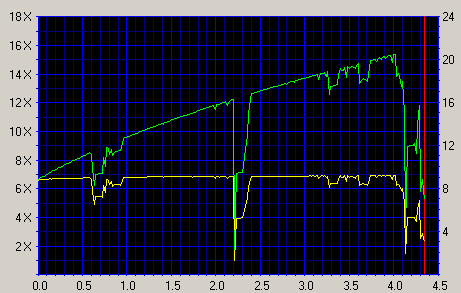

NEC ND-4550A скорость записи DVD-R (Traxdata 8x)

Результаты чтения на Toshiba 1712(speed hack)

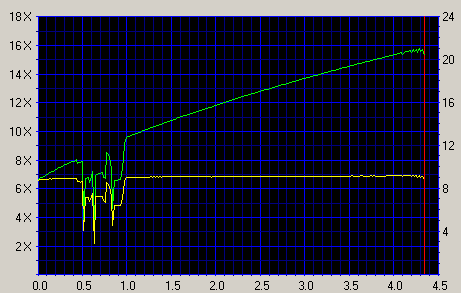

NEC ND-4550A скорость записи DVD-R (TY 8x)

Результаты чтения на Toshiba 1712(speed hack)

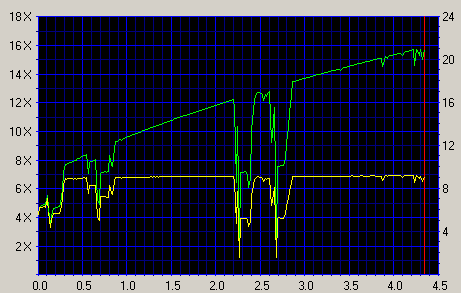

NEC ND-4550A скорость записи DVD-R (Verbatim 8x)

Результаты чтения на Toshiba 1712(speed hack)

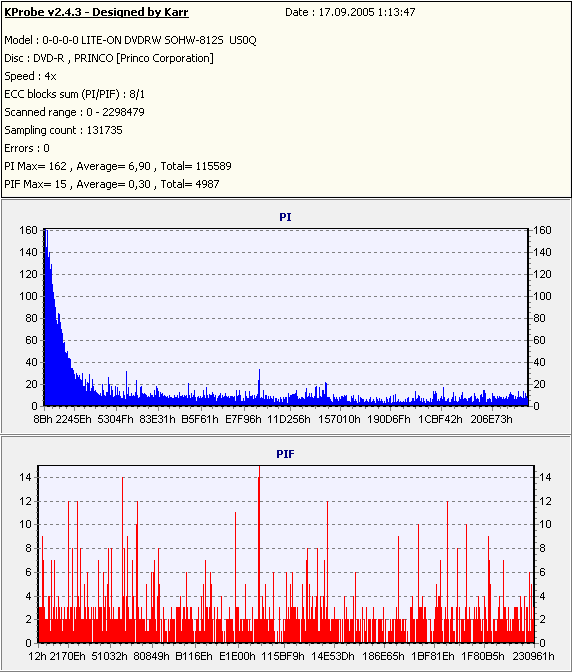

NEC ND-4550A скорость записи DVD-R (Princo 4х)

Результаты чтения на Toshiba 1712(speed hack)

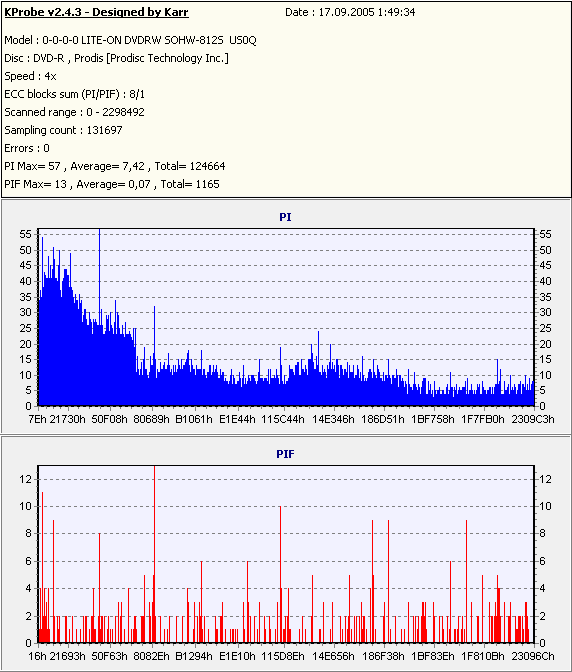

NEC ND-4550A скорость записи DVD-R (SmartBuy 8х)

Результаты чтения на Toshiba 1712(speed hack)

Результаты тестов не такие уж и плохие, но с записью носителей формата DVD-R привод явно справился хуже, чем с форматом DVD+R.

Запись дисков DVD-RW

Максимальная скорость записи DVD-RW носителей у этого привода 6х, недавно DVD-RW носители, рассчитанные на эту скорость попали к нам, так что мы сможем протестировать возможности привода по максимуму. При записи на скорости выше 4х привод использует технологию Z-CLV.

Запись DVD-RW

Привод	стирание быстрое мин.	запись на 2х мин.	запись на 4х мин.	запись на 6х мин.
Plextor PX-716AL	00:34	28:56	14:46	--:--
Benq DW1640	00:31	29:34	14:34	10:31
NEC ND-4550A	00:36	28:41	14:24	10:26

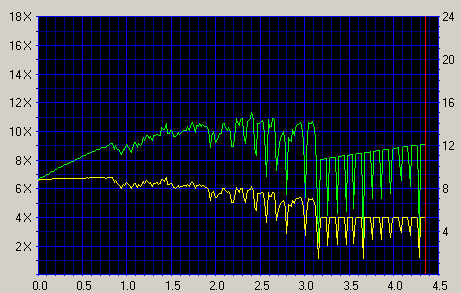

NEC ND-4550A скорость записи DVD-RW (Verbatim 6x)

Результаты чтения на Toshiba 1712(speed hack)

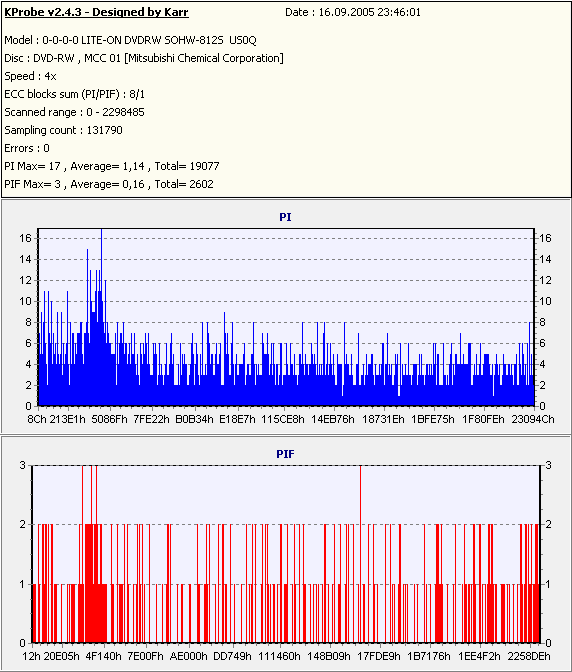

NEC ND-4550A скорость записи DVD-RW (Verbatim 4x)

Результаты чтения на Toshiba 1712(speed hack)

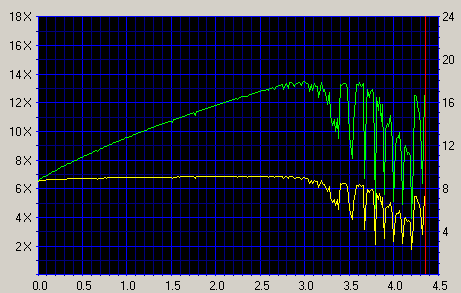

NEC ND-4550A скорость записи DVD-RW (Traxdata 4x)

Результаты чтения на Toshiba 1712(speed hack)

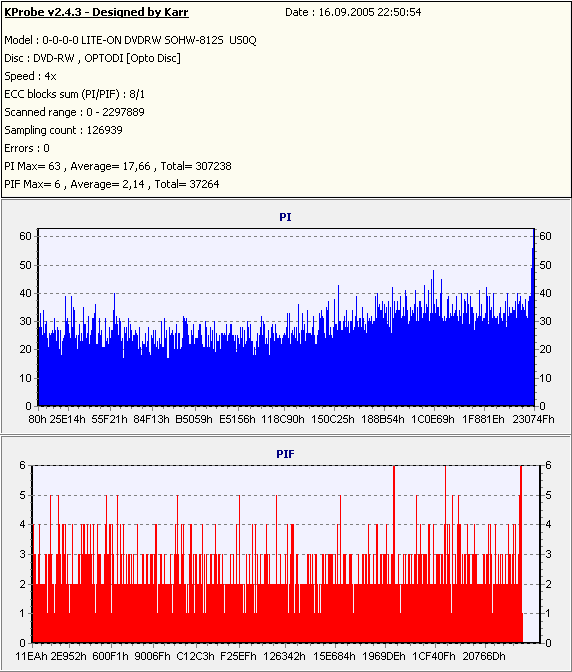

NEC ND-4550A скорость записи DVD-RW (Digitex 2.4x)

Результаты чтения на Toshiba 1712(speed hack)

C записью болванок этого типа привод справился достаточно хорошо.

Работа с DVD дисками в формате UDF c использованием программы InCD ver. 4.3.14.1

Запись диска DVD в формате UDF, тестовый пакет из 530 Mb в 3000 файлах.

Тестирование c использованием DVD-RW диска TDK 4x

Привод	Форматирование (мин.)	Время записи (мин.)	Время чтения (мин.)
Plextor PX-716AL	14:56	3:45	3:48
Benq DW1640	14:31	3:21	3:45
NEC ND-4550A	14:41	4:05	3:52

Тестирование c использованием DVD+RW диска TDK 4x

Привод	Форматирование (мин.)	Время записи (мин.)	Время чтения (мин.)
Plextor PX-716AL	0:32	3:35	3:29
Benq DW1640	0:31	3:23	3:48
NEC ND-4550A	0:36	4:15	3:41

Тестирование основных параметров чтения DVD-дисков

Результаты NERO DVD Speed. Графики чтения тестовых DVD

NEC ND-4550A 1х слойный DVD (штамповка DVD-Data)

	Benq DW1640	Plextor PX-716AL	NEC ND-4550A
Average speed	11.96x CAV	12.07x CAV	11.86x CAV
Random Seek	116 ms	120 ms	142 ms
Full Seek	183 ms	222 ms	231 ms
CPU usage (Max Speed)	7 %	5 %	6 %
SpinUp Time	3.06 sec	3.73 sec	2.74 sec
SpinDown Time	3.80 sec	4.77 sec	3.25 sec
Disc Recognition Time	9.43 sec	11.46 sec	12.77 sec

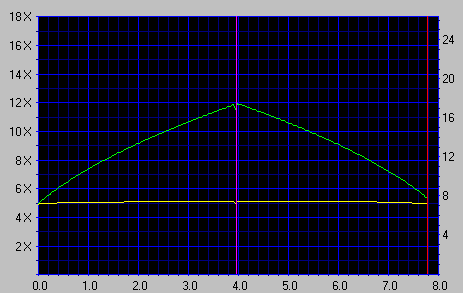

NEC ND-4550A 2х слойный DVD (штамповка DVD-Video)

	Benq DW1640	Plextor PX-716AL	NEC ND-4550A
Average speed	9.04x CAV	3.94x CAV	8.92x CAV
Random Seek	123 ms	138 ms	134 ms
Full Seek	189ms	233 ms	225 ms
CPU usage (Max Speed)	6 %	4 %	8 %
SpinUp Time	4.76 sec	3.02 sec	2.78 sec
SpinDown Time	3.21 sec	4.27 sec	3.33 sec
Disc Recognition Time	9.49 sec	13.55 sec	15.04 sec
Layer Change Time	135 ms	87 ms	124 ms

Чтение записываемых дисков DVD

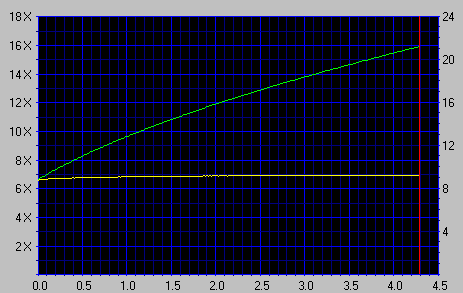

Чтение диска DVD+R

NEC ND-4550A

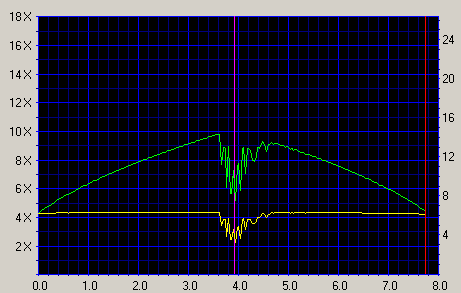

Чтение диска DVD+R DL

NEC ND-4550A

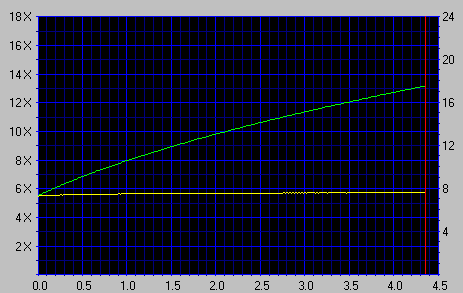

Чтение диска DVD+RW

NEC ND-4550A

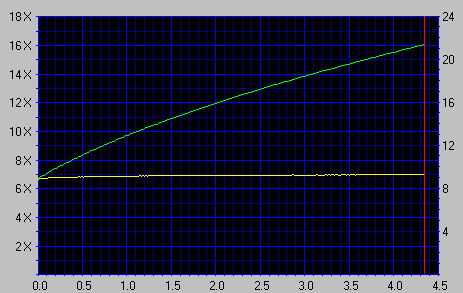

Чтение диска DVD-R

NEC ND-4550A

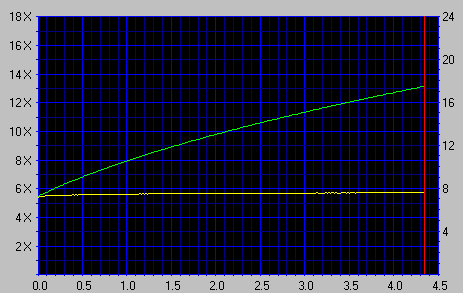

Чтение диска DVD-RW

NEC ND-4550A

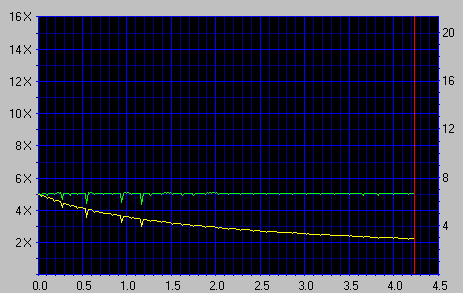

Чтение диска DVD-RAM

NEC ND-4550A

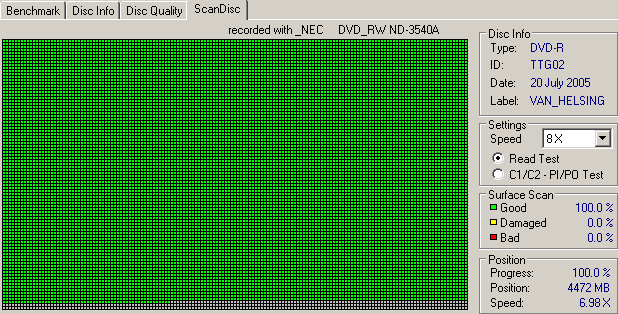

Чтение поврежденного диска

NEC ND-4550A

Копирование DVD видео с помощью программы Smart Ripper

Привод	Средняя скорость
Benq DW1640	7.4 Х
Plextor PX-716AL	7.2 Х
NEC ND-4550A	7.3 Х

Тестирование записи СD-R и CD-RW дисков

Время, затраченное на запись CD

Для тестирования традиционно использовались два типа дисков, с покрытием на основе цианина и фталоцианина. Общее количество марок дисков было увеличено до четырех, по два каждого типа. Это было сделано для того, чтобы обеспечить пользователей полной информацией о том, как привод работает с различными марками дисков. Ниже приведены данные ATIP дисков использованных в тестировании.

Mirex 52x
Disc Type = CDR (B-)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Plasmon Data Systems Ltd.

Arita 52x
Disc Type = CDR (A-)
Nominal = 702.83MB (79m 59s 70f/LBA:359843)
Manufacturer = RiTEK Corporation

Verbatim 52x
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Mitsubishi Chemicals Corporation

Verbatim Pastel
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 72f/LBA:359847)
Manufacturer = Taiyo Yuden Company Limited

Для наглядности, данные о скорости записи будут частично представлены в графической форме.

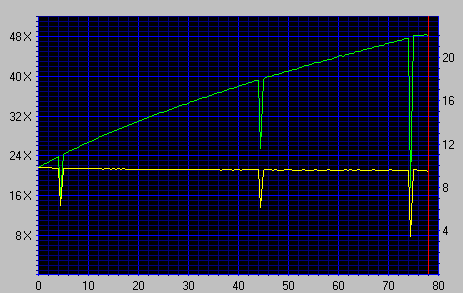

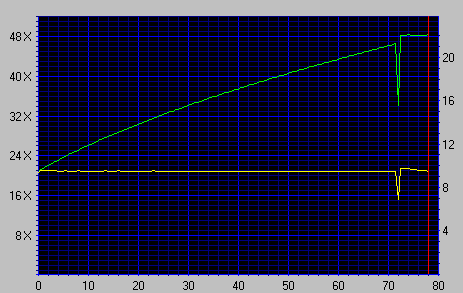

Запись на NEC ND-4550A (Verbatim 52x, цианин)

Как можно увидеть привод использует режим CAV для записи цианиновых и фталоцианиновых носителей. Приведенный скриншот записи CD-R производства компании Verbatim представляет наиболее типичную картину записи различных носителей, но если приводу диск по каким либо причинам не нравится, то для записи может использоваться технология P-CAV. Традиционно проводилось тестирование привода на способность корректно запиcывать цианиновые диски на минимальной скорости, такой режим чаще всего применяют меломаны, чтобы добиться максимально качественного звучания.

Чтобы дополнить картину, я решил для наглядности добавить сюда графические результаты записи высокоскоростных CD-RW дисков.

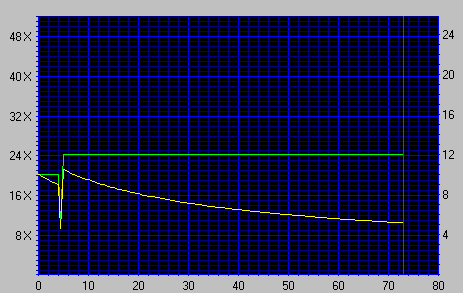

Запись на NEC ND-4550A (Verbatim 24x СD-RW)

Запись на NEC ND-4550A (Verbatim 32x СD-RW)

Результаты чтения записаных дисков, на приводе Lite-On c помощью утилиты KProbe

Чтение CD-R диска Arita, записанного на NEC ND-4550A

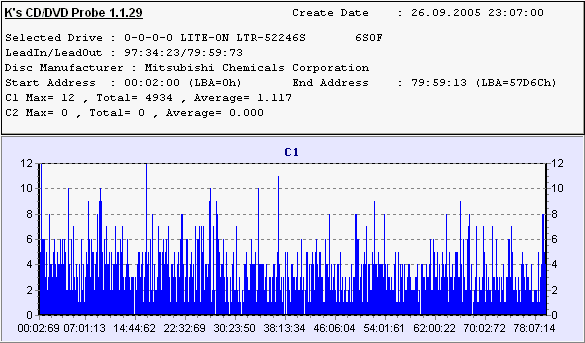

Чтение CD-R диска Verbatim, записанного на NEC ND-4550A

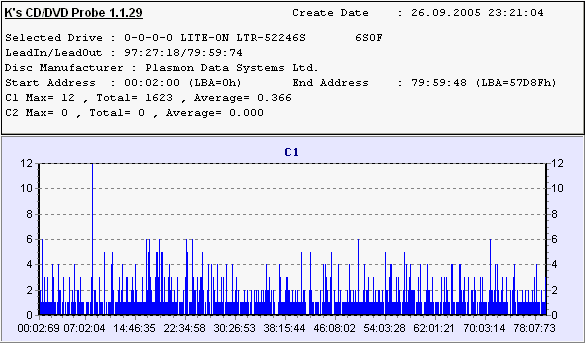

Чтение CD-R диска Mirex, записанного на NEC ND-4550A

Чтение CD-R диска Verbatim Pastel , записанного на NEC ND-4550A

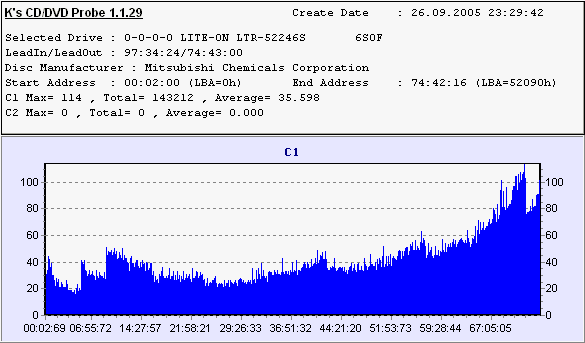

Чтение CD-RW диска Verbatim 10x, записанного на NEC ND-4550A

Чтение CD-RW диска Verbatim 24x, записанного на NEC ND-4550A

Чтение CD-RW диска Verbatim 32x, записанного на NEC ND-4550A

Привод достаточно хорошо справился с записью различных CD носителей.

Время, затраченное на полное форматирование CD-RW диска в формате UDF c использованием программы InCD ver. 4.3.14.1

Запись диска CD-RW в формате UDF, тестовый пакет из 530 Mb в 3000 файлах.

Verbatim 10x CD-RW

Привод	Форматирование (мин.)	Время записи (мин.)	Время чтения (мин.)
Plextor PX-716AL	8:41	7:25	5:15
Benq DW1640	8:54	7:25	5:41
NEC ND-4550A	8:52	7:43	5:24

Verbatim 24x CD-RW

Привод	Форматирование (мин.)	Время записи (мин.)	Время чтения (мин.)
Plextor PX-716AL	4:25	3:05	4:54
Benq DW1640	4:32	4:20	5:35
NEC ND-4550A	4:58	4:48	5:12

Verbatim 32x CD-RW

Привод	Форматирование (мин.)	Время записи (мин.)	Время чтения (мин.)
Benq DW1640	3:42	3:22	5:20
NEC ND-4550A	4:58	4:48	5:12

Overburn

В этом тесте использовались диски со следующими данными в ATIP.

Verbatim 48x
Disc Type = CDR (A+)
Lead In = 97:34:23
Lead Out = 79:59:74
Nominal = 702.83MB (79m 59s 74f/LBA: 359849)
Manufacturer = Mitsubishi Chemicals Corporation

Intenso 99 min
Disc Type = CDR (A-)
Lead In = 96:43:37
Lead Out = 79:59:74
Nominal = 702.83MB (79m 59s 74f/LBA: 359849)
Manufacturer = RiTEK Corporation

Привод	80 min CD-R	99 min CD-R
Plextor PX-716AL	81:51.08	95:45.44
Benq DW1640	81:44.66	95:45.15
NEC ND-4550A	82:01.24	92:48.38

Тестирование основных параметров чтения CD-дисков

Результаты тестов CDWinBench 99

	Benq DW1640	Plextor PX-716AL	NEC ND-4550A
Winmark	1490	2350	1830
Inside transfer	3170 Kb/s	2990 Kb/s	3300 Kb/s
Outside transfer	6520 Kb/s	5760 Kb/s	6870 Kb/s
CPU Utilization	3.56 %	7.12 %	2.72 %
Access Time	113 ms	87.3 ms	116 ms

Результаты NERO CD Speed

Графики чтения тестового CD

NEC ND-4550A

	Benq DW1640	Plextor PX-716AL	NEC ND-4550A
Average speed	36.97 CAV	31.98 CAV	36.16 CAV
Random Seek	119 ms	92 ms	132 ms
Full Seek	201 ms	227 ms	237 ms
CPU Usage 8X	6 %	4 %	6 %
SpinUp Time	3.23	2.15	2.38
SpinDown Time	3.86	4.47	3.31
Disc Recognition Time	9.87 sec	10.46 sec	11.75 sec
Accurate stream	Yes	Yes	Yes

CD-ROM Drive Analyzer

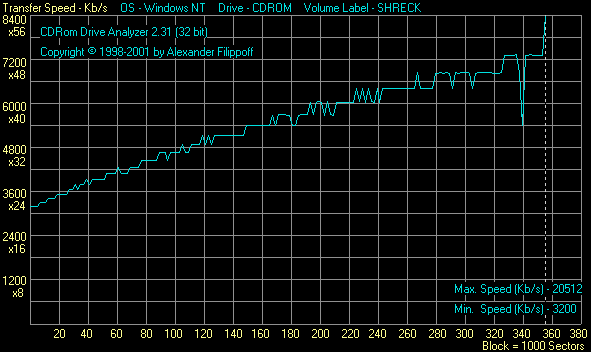

Чтение CD-R дисков
NEC ND-4550A

Чтение СD-RW дисков
NEC ND-4550A

Чтение «некачественного» CD.
NEC ND-4550A

Извлечение музыкальных треков с аудио компакт-дисков (CDDAE 99, EAC)

Результаты NEC ND-4550A

	CDDAE (Burst mode)	EAC (Secure mode)
Средняя скорость извлечения	28,6х	11,1х
Количество ошибок	0.00%	0.00%

Advanced DAE Quality (Nero CD-Speed)

Тестирование привода NEC ND-4550A

Напоминаем, что подробно и полно с пояснениями к тестируемым параметрам можно ознакомиться непосредственно в «файле помощи» к тестовой программе Nero СD Speed. На случай, если вы не желаете по каким-либо причинам скачивать саму утилиту, мы выложили HTML-файл помощи тестовой утилиты здесь.

DAE Quality (EAC)

Этот тест разработан создателем программы EAC, называется он DAE Quality, а его описание находится здесь. Если коротко, то этот тест позволяет измерить качество извлечения аудиоданных и качество обработки ошибок С2 с помощью специально изготовленного тестового диска.

Тестирование привода NEC ND-4550A

NEC ND-4550A

Errors total Num : 3534556
Errors (Loudness) Num : 118770 - Avg : -71.7 dB(A) - Max : -9.5 dB(A)
Error Muting Num : 49100 - Avg : 2.9 Samples - Max : 1575 Samples
Skips Num : 65 - Avg : 17.5 Samples - Max : 324 Samples
Total Test Result : 58.1 points (of 100.0 maximum)
C2 Accuracy : 94.2 %

Роковые числа

Привод был также проверен на способность прочитать файл, в котором данные содержат сигнатуру, превращающуюся в последовательность данных, повторяющую Sync Header. Эта проблема была подробно рассмотрена в этой статье. Привод не смог прочитать тестовые файлы.

Прямое копирование данных с 832 MB (92 min), 5000 файлов CD-R на жесткий диск

Тестирование привода NEC ND-4550A

Время, затраченное на эту операцию, составило:

Benq DW1640 — 6 минут 48 секунд.
Plextor PX-716AL — 5 минут 25 секунд.
NEC ND-4550A— 7 минут 18 секунд.

Физические характеристики привода

Шум при работе

Привод	Трей	СD-Seek	CD общий	DVD-Seek	DVD общий
Plextor PX-716AL	-/10	6/10	7/10	6/10	7/10
Benq DW1640	8/10	7/10	6/10	7/10	7/10
NEC ND-4550A	7/10	6/10	7/10	7/10	7/10

Шум от работы привода, особенно при чтении CD на максимальной скорости, достаточно высокий, пользователи могут регулировать скорость работы с помощью внешних программ.

Тепловой режим

Привод	Т в корпусе °С	Т верхней поверхности °С	Т нижней поверхности °С
Plextor PX-716AL	36 Гр.	46 Гр.	47 Гр.
Benq DW1640	36 Гр.	48 Гр.	49 Гр.
NEC ND-4550A	36 Гр.	49 Гр.	49 Гр.

Привод довольно умеренно нагревается при длительной эксплуатации.

Вибрация при работе с плохо сбалансированным CD

Механизм привода достаточно качественно борется с возникающими во время работы устройства вибрациями, в процессе функционирования привода с диском, у которого был нарушен баланс, вибрация находилась на приемлемом уровне.

Благодарим компанию
«Ergodata» за предоставленные для тестирования оптические носители.

Благодарим Российское представительство компании Traxdata - компанию
«Нужно.ру» за предоставленные для тестирования оптические носители Traxdata.

Роман Шелепов(srl@ixbt.com)
Опубликовано — 10 октября 2005 г.

Комментарии? Поправки? Дополнения? srl@ixbt.com
