Детальные результаты тестирования привода Lite-On SHW-16H5S

Результаты тестирования

Запись DVD+R/-R DL

Привод позволяет осуществлять запись DVD+R DL болванок на скорости 8х, а DVD-R DL на скорости 4х. При этом не происходит автоматической установки значения Book Type в DVD-ROM, это необходимо для достижения наибольшей совместимости со старыми DVD-ROM приводами и бытовой техникой. Пользователю необходимо в ручную выставить значения Book Type для DVD+R DL дисков, строго перед началом процесса записи, это можно сделать с помощью специальной утилиты, которую можно скачать с сайта компании.

К сожалению, невозможность выставить Book Type для формата DVD-R DL приводит к тому, что записанные диски не распознаются старыми DVD приводами. При записи на скорости выше 4х привод использует режим записи Z-CLV.

Привод позволяет записывать Verbatim DVD+R DL диски сертифицированные для записи на скорости 2.4х, на скорости 4х. Поскольку пока нет аналогичных дисков сертифицированных для записи на скорость записи 8х, то оценить как ведет себя привод при записи на максимальной скорости не представляется возможным. Аналогичная ситуация наблюдается и с дисками формата DVD-R DL.

Lite-On SHW-16H5S скорость записи DVD+R DL 4х (Verbatim)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на Benq 1640

Lite-On SHW-16H5S скорость записи DVD-R DL 4х (Verbatim)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на Benq 1640

Lite-On SHW-16H5S скорость записи DVD+R DL 2.4х (Traxdata)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на Benq 1640

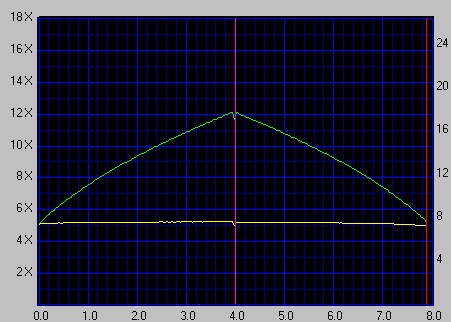

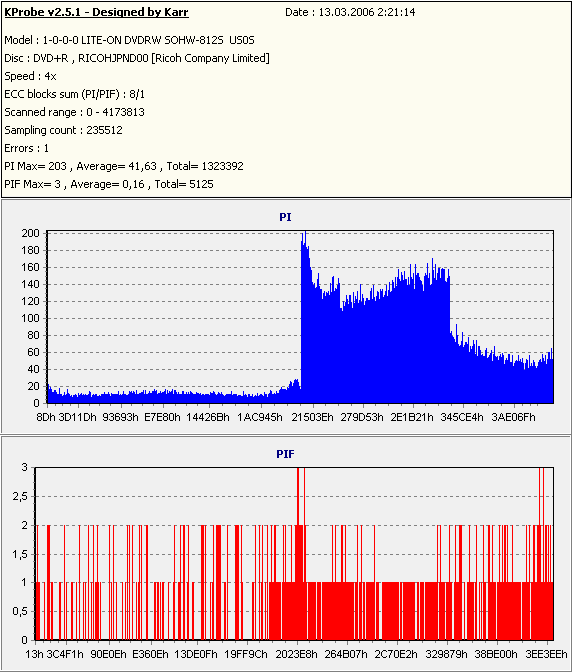

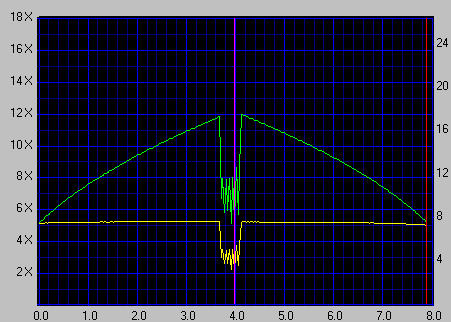

Lite-On SHW-16H5S скорость записи DVD+R DL 2.4х (TDK)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на Benq 1640

В целом все записанные диски уверенно прочитались большинством устройств. При воспроизведение этих дисков на бытовом DVD плеере BBK 916S никаких проблем с изображением обнаружено не было.

Запись дисков DVD+R

Перейдем к дискам формата DVD+R, при записи дисков этого типа привод может развивать скорость до 16х, это максимально возможная на данный момент скорость для этого типа носителей. При записи DVD+R дисков на скорости 16х привод старается использовать технологию CAV. В остальных случаях, при записи на скорости 8-12, используется технология P-CAV.

Привод не позволяет записывать качественные DVD диски выше номинала. Проблем совместимости привода с болванками от различных производителей выявлено не было. Теперь, посмотрим немного результатов тестирования различных болванок формата DVD+R чтобы оценить качество записи.

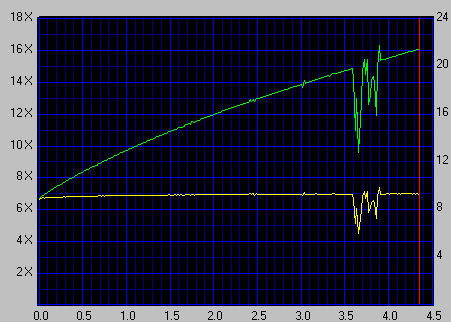

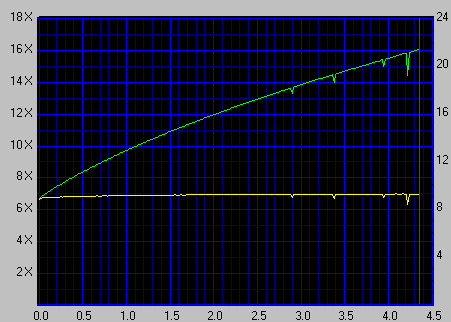

Lite-On SHW-16H5S скорость записи DVD+R (Verbatim 16x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

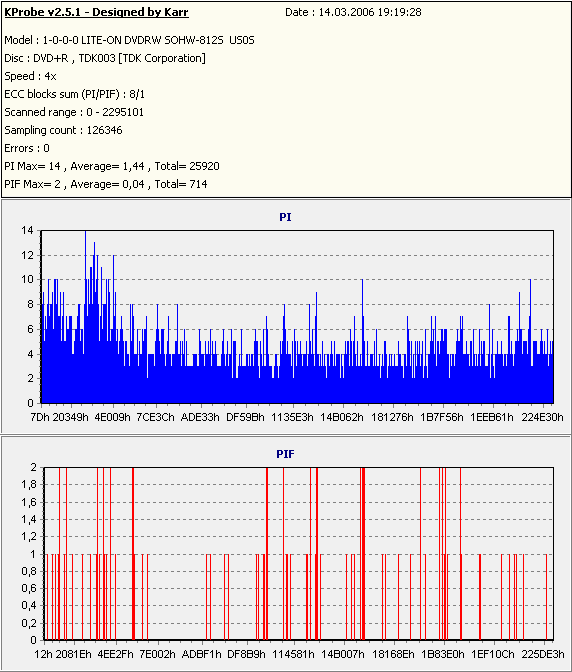

Lite-On SHW-16H5S скорость записи DVD+R (TDK 16x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

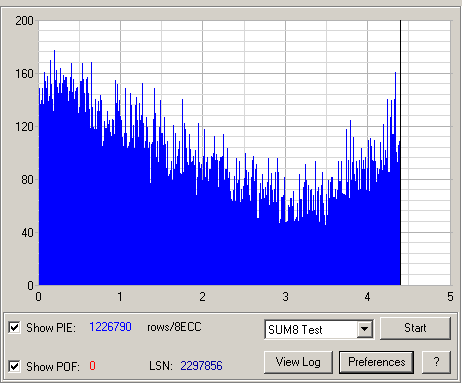

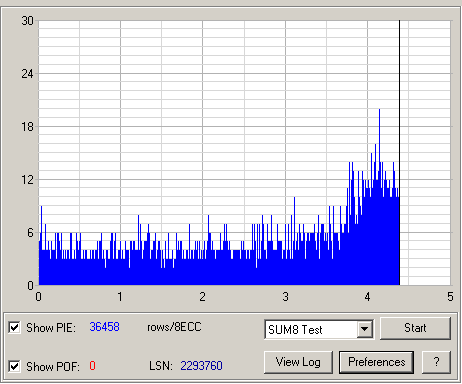

Lite-On SHW-16H5S скорость записи DVD+R (Optodisk 16x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

Lite-On SHW-16H5S скорость записи DVD+R (Traxdata 16x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

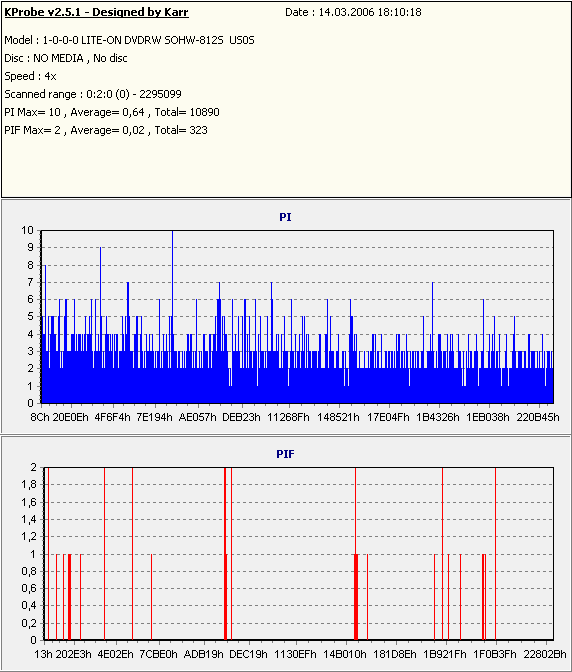

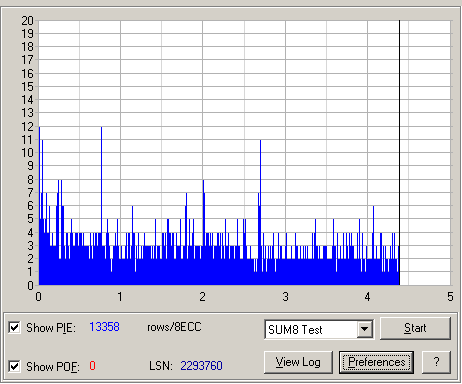

Lite-On SHW-16H5S скорость записи DVD+R (TY 8x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

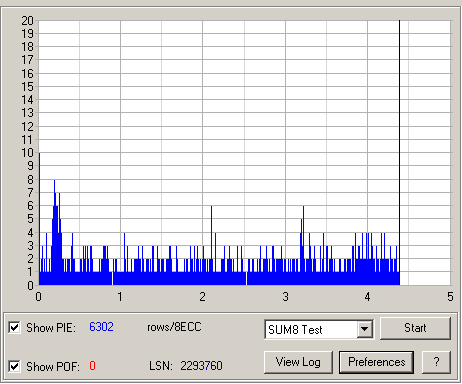

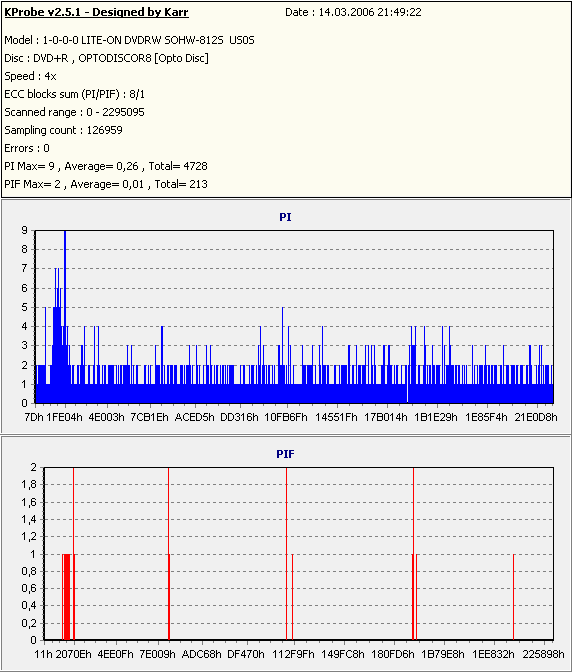

Lite-On SHW-16H5S скорость записи DVD+R (Optodisk 8x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

Lite-On SHW-16H5S скорость записи DVD+R (Traxdata 8x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

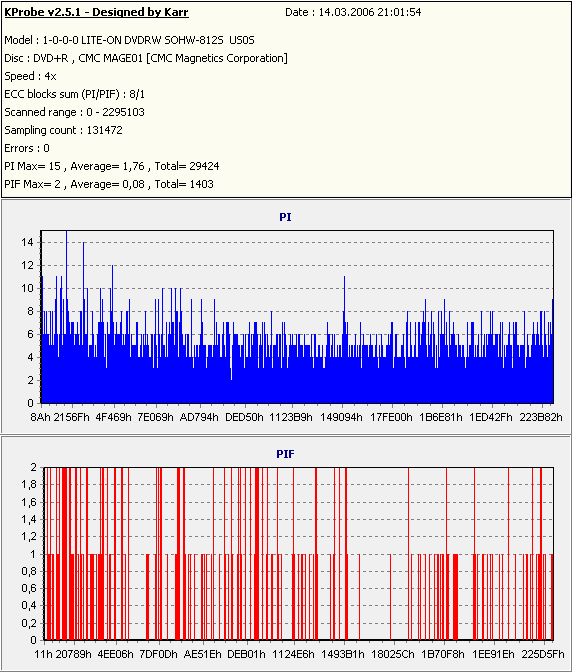

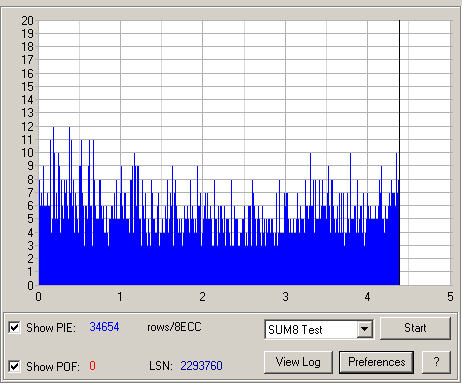

Lite-On SHW-16H5S скорость записи DVD+R (CMC 8x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

Как можно увидеть, по результатом тестов, качество записи большинства болванок формата DVD+R хорошее.

Запись дисков DVD+RW

Теперь посмотрим, как привод справляется с записью дисков формата DVD+RW. Максимально доступная скорость записи, при использовании соответствующих болванок составляет 8х. При записи на скорости выше 6х привод использует технологию Z-CLV.

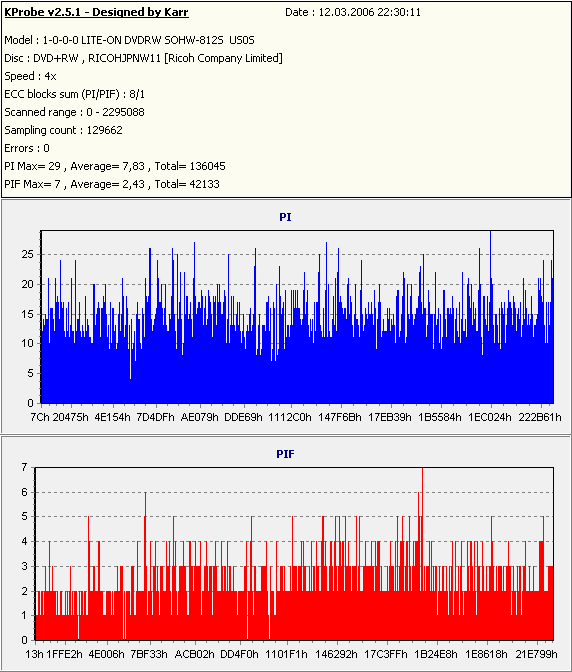

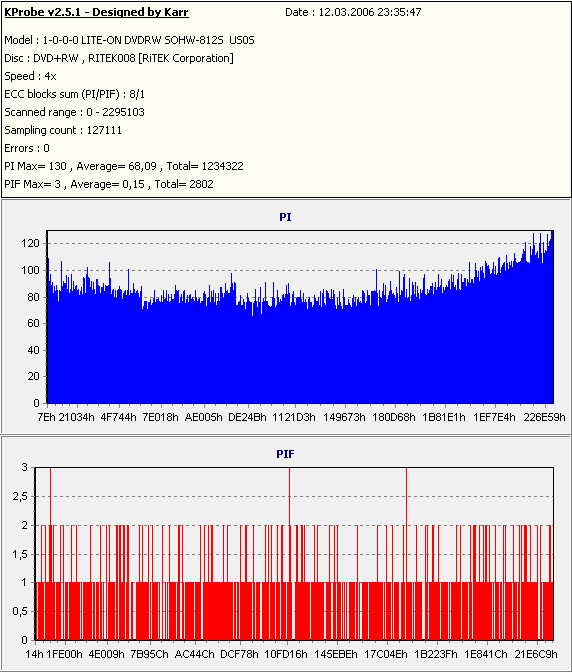

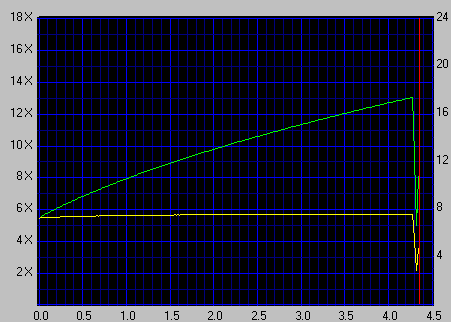

Lite-On SHW-16H5S скорость записи DVD+RW (Traxdata 8x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

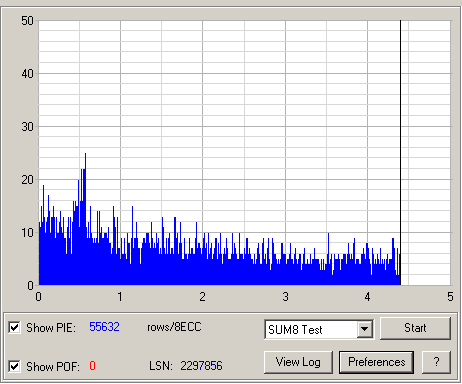

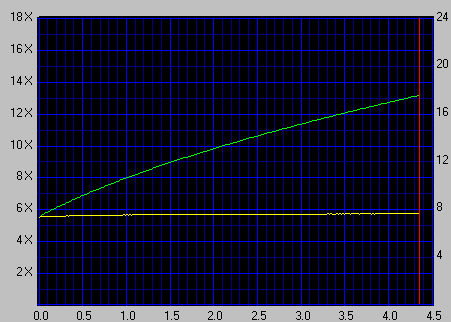

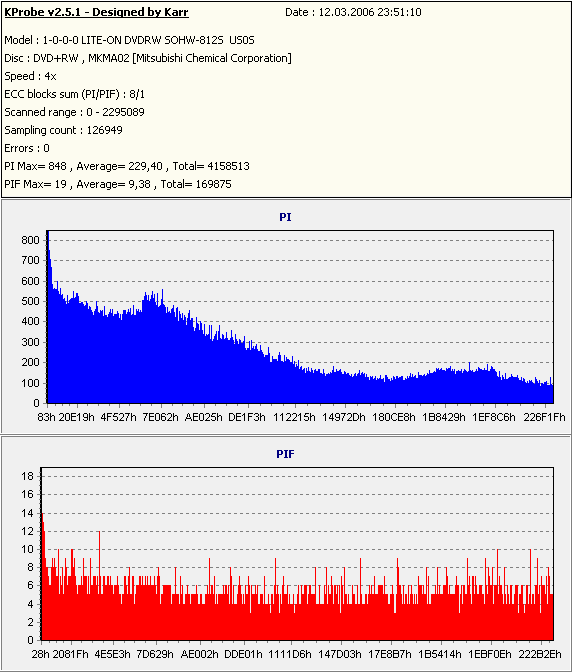

Lite-On SHW-16H5S скорость записи DVD+RW (Verbatim 4x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

Lite-On SHW-16H5S скорость записи DVD+RW (Traxdata 4x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

Lite-On SHW-16H5S скорость записи DVD+RW (Digitex 2.4x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

Как ни странно, но у привод возникли проблемы с записью дисков DVD+RW Verbatim, уровень ошибок был очень высоким но записанный диск удалось прочитать полностью.

Запись дисков DVD-R

При работе с DVD-R болванками привод может развивать скорость до 16х, это максимально возможная на данный момент скорость для этого типа носителей. Как и в случае с DVD+R при записи DVD-R дисков на скорости 16х привод старается использовать технологию CAV, а при записи болванок на более низкой скорости используется технология P-CAV.

Привод не позволяет записывать качественные DVD диски выше номинала. Проблем совместимости привода с болванками от различных производителей выявлено не было. Теперь немного тестов различных DVD-R болванок, чтобы получить более детальную картину работы привода с носителями этого типа.

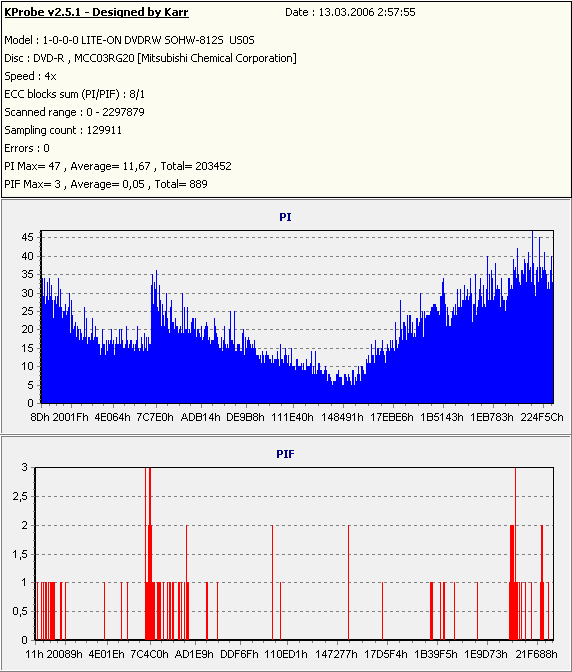

Lite-On SHW-16H5S скорость записи DVD-R (Verbatim 16x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

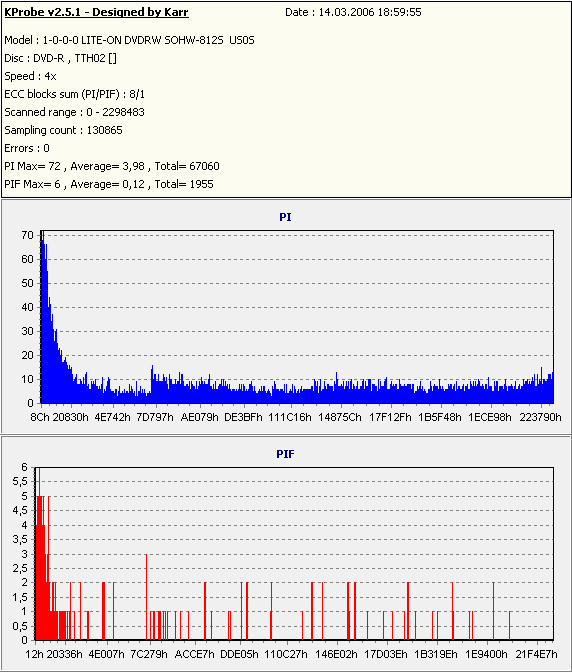

Lite-On SHW-16H5S скорость записи DVD-R (TDK 16x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

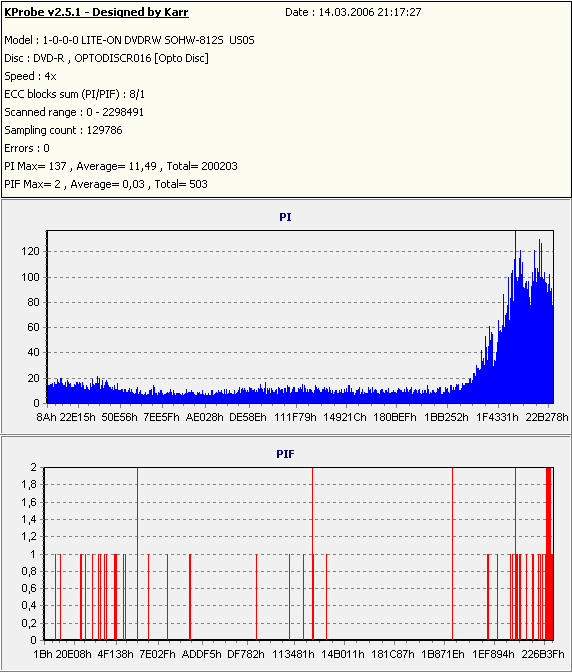

Lite-On SHW-16H5S скорость записи DVD-R (Optodisk 16x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

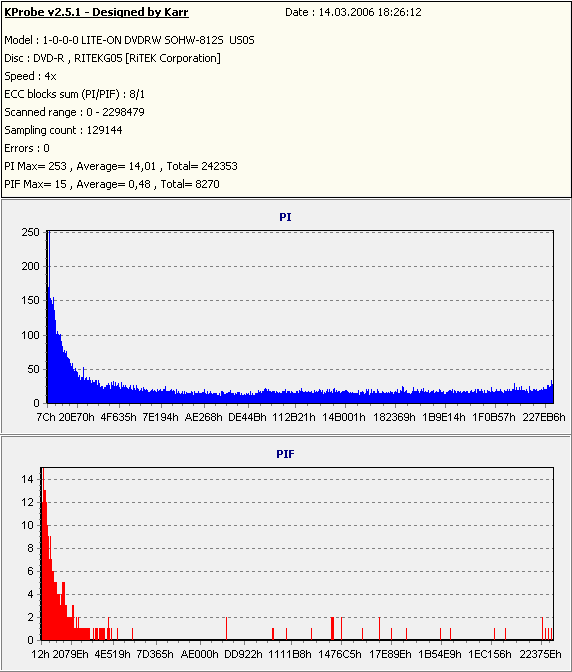

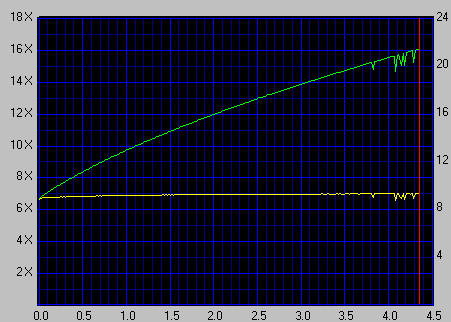

Lite-On SHW-16H5S скорость записи DVD-R (Traxdata 8x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

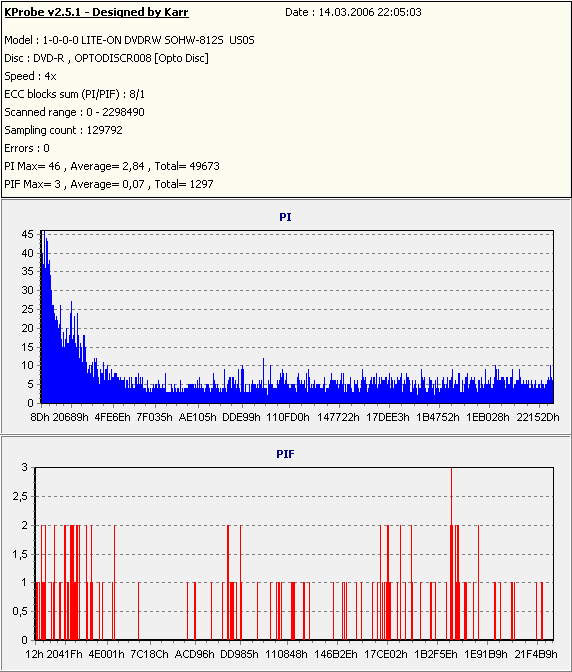

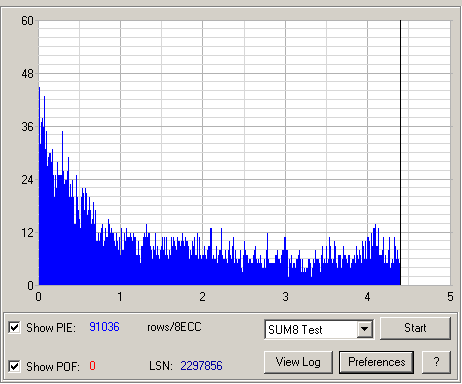

Lite-On SHW-16H5S скорость записи DVD-R (Optodisk 8x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

Lite-On SHW-16H5S скорость записи DVD-R (Digitex 8x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

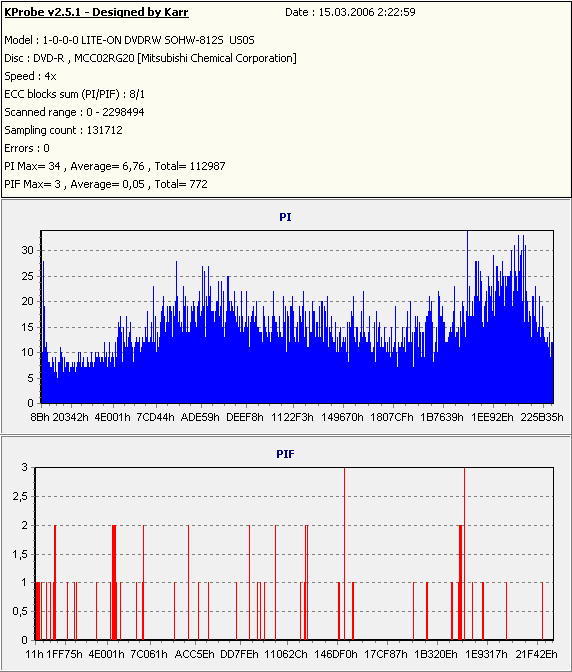

Lite-On SHW-16H5S скорость записи DVD-R (Verbatim 8x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

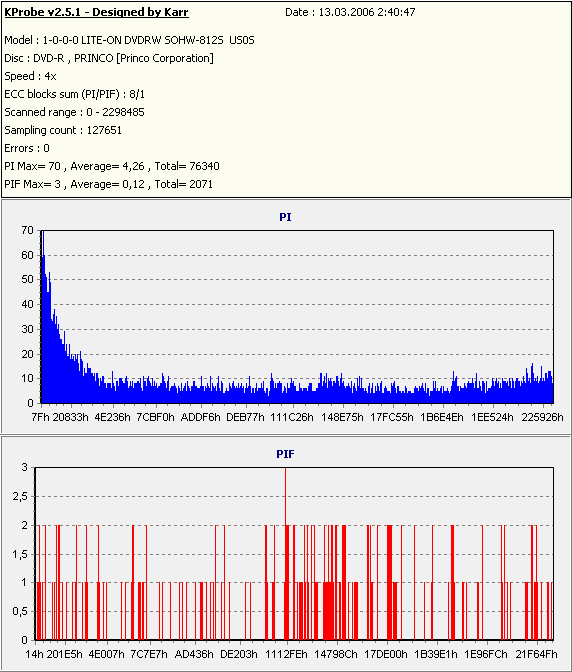

Lite-On SHW-16H5S скорость записи DVD-R (Princo 4х)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

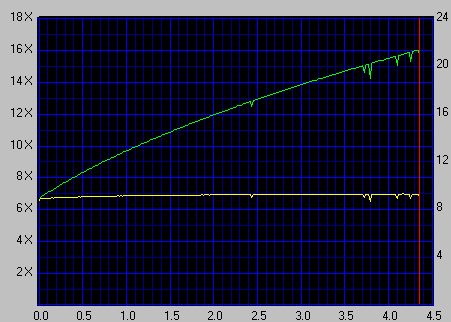

Lite-On SHW-16H5S скорость записи DVD-R (SmartBuy 8х)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

Результаты тестов достаточно хорошие, но с записью носителей формата DVD-R привод явно справился чуть хуже, чем с форматом DVD+R.

Запись дисков DVD-RW

Максимальная скорость записи DVD-RW носителей у этого привода 6х, при записи на скорости выше 4х привод использует технологию Z-CLV.

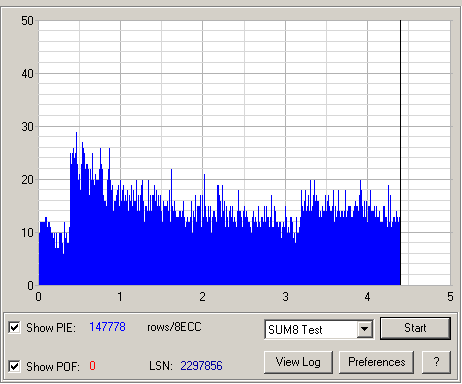

Lite-On SHW-16H5S скорость записи DVD-RW (Verbatim 6x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

Lite-On SHW-16H5S скорость записи DVD-RW (Verbatim 4x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

Lite-On SHW-16H5S скорость записи DVD-RW (Traxdata 4x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

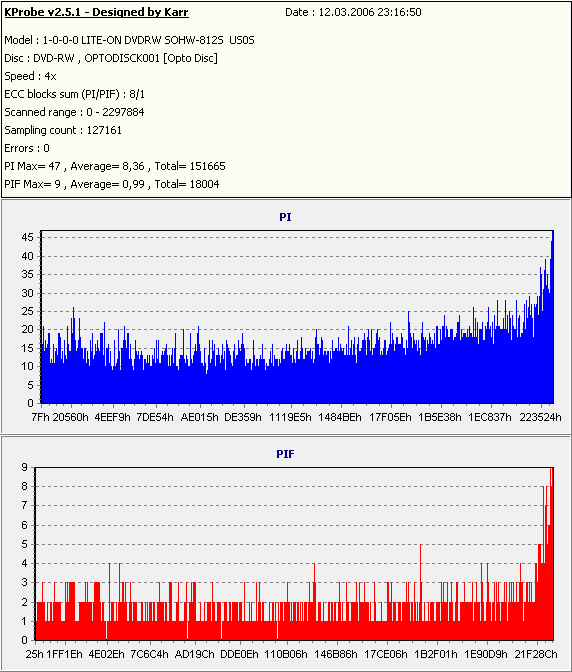

Lite-On SHW-16H5S скорость записи DVD-RW (Digitex 2.4x)

Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

C записью болванок этого типа привод справился без особых проблем.

Работа с DVD дисками в формате UDF c использованием программы InCD ver. 4.3.14.1

Запись диска DVD в формате UDF, тестовый пакет из 530 Mb в 3000 файлах.

Тестирование c использованием DVD-RW диска TDK 4x

Привод	Форматирование (мин.)	Время записи (мин.)	Время чтения (мин.)
Lite-On SHW-16H5S	14:12	2:58	3:55
Benq DW1640	14:31	3:21	3:45
NEC ND-4551A	14:46	4:16	3:58

Тестирование c использованием DVD+RW диска TDK 4x

Привод	Форматирование (мин.)	Время записи (мин.)	Время чтения (мин.)
Lite-On SHW-16H5S	0:32	3:02	3:58
Benq DW1640	0:31	3:23	3:48
NEC ND-4551A	0:32	4:09	3:52

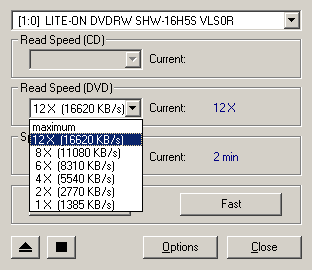

Тестирование основных параметров чтения DVD-дисков

Результаты NERO DVD Speed. Графики чтения тестовых DVD

Lite-On SHW-16H5S 1х слойный DVD (штамповка DVD-Data)

	Benq DW1640	Lite-On SHW-16H5S	NEC ND-4551A
Average speed	11.96x CAV	12.02x CAV	11.92x CAV
Random Seek	116 ms	125 ms	132 ms
Full Seek	225 ms	211 ms	234 ms
CPU usage (Max Speed)	7 %	9 %	5 %
SpinUp Time	3.06 sec	0.98 sec	2.75 sec
SpinDown Time	3.80 sec	0.89 sec	3.27 sec
Disc Recognition Time	9.43 sec	8.84 sec	12.34 sec

Lite-On SHW-16H5S 2х слойный DVD (штамповка DVD-Video)

	Benq DW1640	Lite-On SHW-16H5S	NEC ND-4551A
Average speed	9.04x CAV	6.17x CAV	9.67x CAV
Random Seek	123 ms	151 ms	132 ms
Full Seek	189ms	244 ms	232 ms
CPU usage (Max Speed)	6 %	7 %	7 %
SpinUp Time	4.76 sec	1.02 sec	2.74 sec
SpinDown Time	3.21 sec	1.37 sec	3.32 sec
Disc Recognition Time	9.49 sec	9.89 sec	14.47 sec
Layer Change Time	135 ms	57 ms	112 ms

Чтение записываемых дисков DVD

Чтение диска DVD+R/-R

Lite-On SHW-16H5S

Чтение диска DVD+R/-R DL

Lite-On SHW-16H5S

Чтение диска DVD+RW/-RW

Lite-On SHW-16H5S

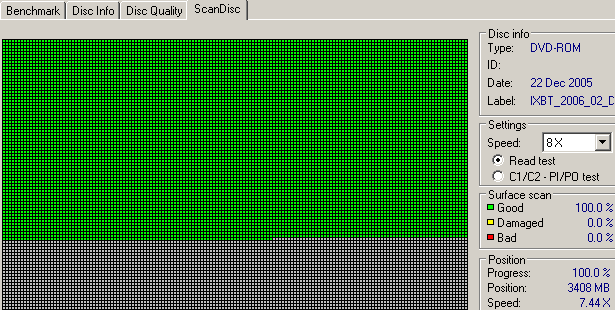

Чтение поврежденного диска

Lite-On SHW-16H5S

Копирование DVD видео с помощью программы Smart Ripper

Привод	Средняя скорость
Benq DW1640	7.4 Х
Lite-On SHW-16H5S	5.2 Х
NEC ND-4551A	6.4 Х

Тестирование записи СD-R и CD-RW дисков

Время, затраченное на запись CD

Для тестирования традиционно использовались два типа дисков, с покрытием на основе цианина и фталоцианина. Общее количество марок дисков было увеличено до четырех, по два каждого типа. Это было сделано для того, чтобы обеспечить пользователей полной информацией о том, как привод работает с различными марками дисков. Ниже приведены данные ATIP дисков использованных в тестировании.

Mirex 52x
Disc Type = CDR (B-)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Plasmon Data Systems Ltd.

Arita 52x
Disc Type = CDR (A-)
Nominal = 702.83MB (79m 59s 70f/LBA:359843)
Manufacturer = RiTEK Corporation

Verbatim 52x
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Mitsubishi Chemicals Corporation

Verbatim Pastel
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 72f/LBA:359847)
Manufacturer = Taiyo Yuden Company Limited

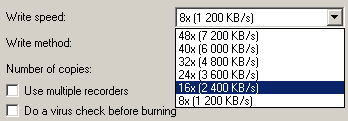

Для наглядности, данные о скорости записи будут частично представлены в графической форме.

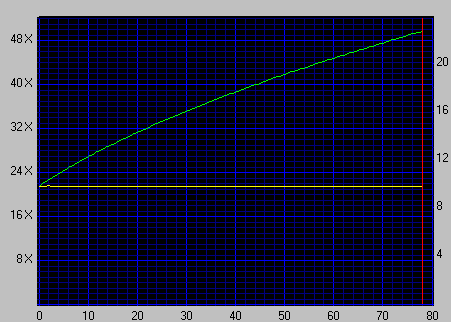

Запись на Lite-On SHW-16H5S (Verbatim 52x, цианин)

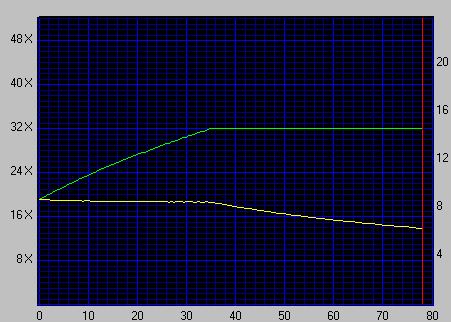

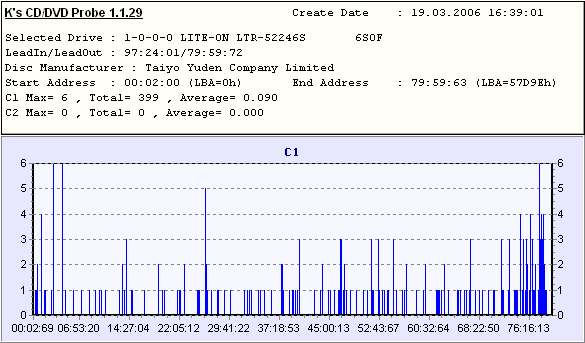

Запись на Lite-On SHW-16H5S (TY 48x, цианин)

Приведенный скриншот представляет собой наиболее типичную картину записи различных носителей. Для записи на максимальной скорости используется технология CAV, а при записи на более низкой скорости используется технология P-CAV. Традиционно проводилось тестирование привода на способность корректно запиcывать цианиновые диски на минимальной скорости, такой режим чаще всего применяют меломаны, чтобы добиться максимально качественного звучания.

Чтобы дополнить картину, я решил для наглядности добавить сюда графические результаты записи высокоскоростных CD-RW дисков.

Запись на Lite-On SHW-16H5S (Verbatim 24x СD-RW)

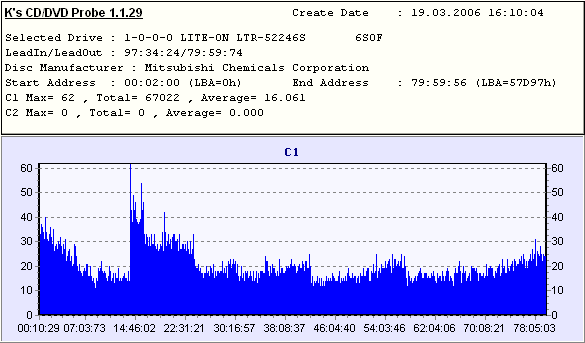

Результаты чтения записанных дисков, на приводе Lite-On c помощью утилиты KProbe

Чтение CD-R диска Arita, записанного на Lite-On SHW-16H5S

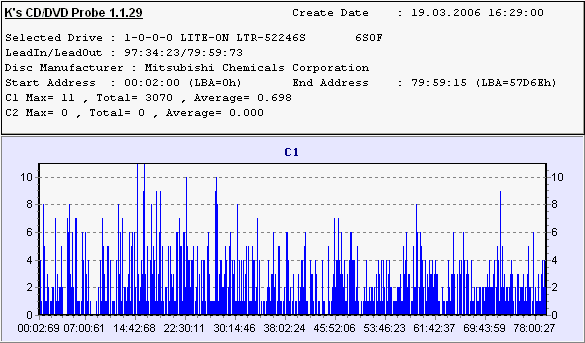

Чтение CD-R диска Verbatim, записанного на Lite-On SHW-16H5S

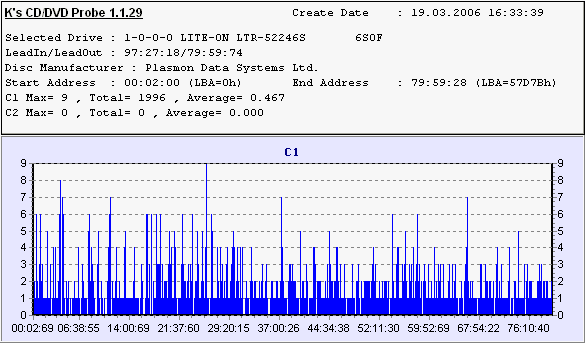

Чтение CD-R диска Mirex, записанного на Lite-On SHW-16H5S

Чтение CD-R диска Verbatim Pastel , записанного на Lite-On SHW-16H5S

Чтение CD-RW диска Verbatim 10x, записанного на Lite-On SHW-16H5S

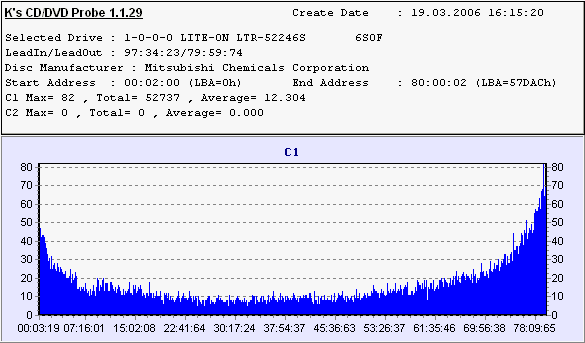

Чтение CD-RW диска Verbatim 24x, записанного на Lite-On SHW-16H5S

Привод достаточно хорошо справился с записью различных CD-R/RW носителей.

Время, затраченное на полное форматирование CD-RW диска в формате UDF c использованием программы InCD ver. 4.3.14.1

Запись диска CD-RW в формате UDF, тестовый пакет из 530 Mb в 3000 файлах.

Verbatim 10x CD-RW

Привод	Форматирование (мин.)	Время записи (мин.)	Время чтения (мин.)
Lite-On SHW-16H5S	8:56	7:54	7:52
Benq DW1640	8:54	7:25	5:41
NEC ND-4551A	8:54	7:41	5:32

Verbatim 24x CD-RW

Привод	Форматирование (мин.)	Время записи (мин.)	Время чтения (мин.)
Lite-On SHW-16H5S	5:25	4:20	8:05
Benq DW1640	4:32	4:20	5:35
NEC ND-4551A	4:57	4:14	5:21

Overburn

В этом тесте использовались диски со следующими данными в ATIP.

Verbatim 48x
Disc Type = CDR (A+)
Lead In = 97:34:23
Lead Out = 79:59:74
Nominal = 702.83MB (79m 59s 74f/LBA: 359849)
Manufacturer = Mitsubishi Chemicals Corporation

Intenso 99 min
Disc Type = CDR (A-)
Lead In = 96:43:37
Lead Out = 79:59:74
Nominal = 702.83MB (79m 59s 74f/LBA: 359849)
Manufacturer = RiTEK Corporation

Привод	80 min CD-R	99 min CD-R
Lite-On SHW-16H5S	81:49.53	95:43.02
Benq DW1640	81:44.66	95:45.15
NEC ND-4551A	82:02.14	92:45.71

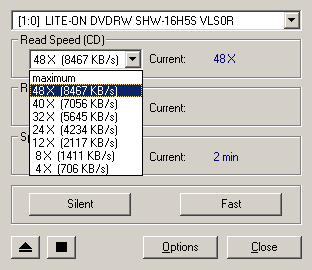

Тестирование основных параметров чтения CD-дисков

Результаты тестов CDWinBench 99

	Benq DW1640	Lite-On SHW-16H5S	NEC ND-4551A
Winmark	1490	2190	1790
Inside transfer	3170 Kb/s	3260 Kb/s	3300 Kb/s
Outside transfer	6520 Kb/s	6600 Kb/s	6360 Kb/s
CPU Utilization	3.56 %	8.2 %	2.54 %
Access Time	113 ms	101 ms	117 ms

Результаты NERO CD Speed

Графики чтения тестового CD

Lite-On SHW-16H5S

	Benq DW1640	Lite-On SHW-16H5S	NEC ND-4551A
Average speed	36.97 CAV	37.34 CAV	36.11 CAV
Random Seek	119 ms	111 ms	135 ms
Full Seek	201 ms	198 ms	239 ms
CPU Usage 8X	6 %	8 %	6 %
SpinUp Time	3.23	1.78	2.35
SpinDown Time	3.86	4.01	3.38
Disc Recognition Time	9.87 sec	10.39 sec	11.24 sec
Accurate stream	Yes	Yes	Yes

CD-ROM Drive Analyzer

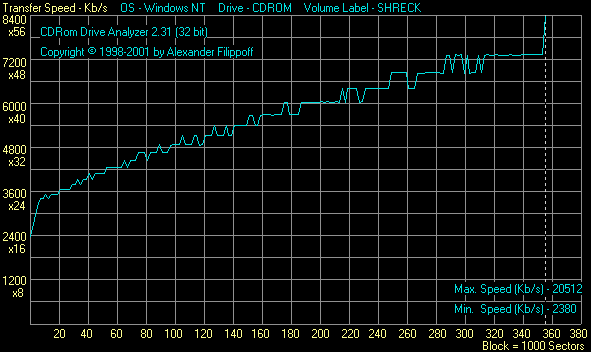

Чтение CD-R дисков
Lite-On SHW-16H5S

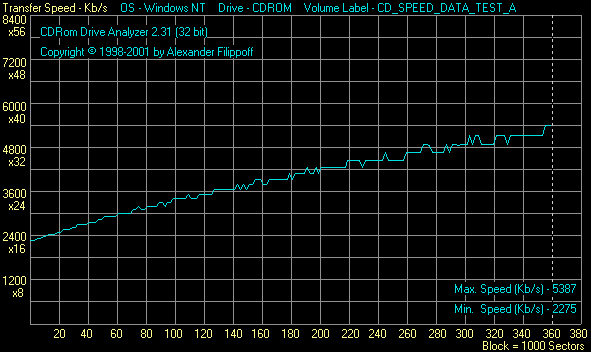

Чтение СD-RW дисков
Lite-On SHW-16H5S

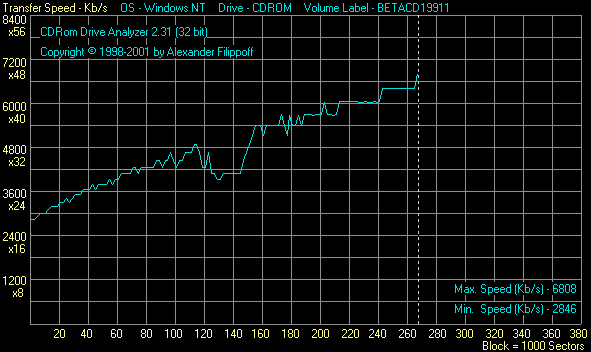

Чтение «некачественного» CD.
Lite-On SHW-16H5S

Извлечение музыкальных треков с аудио компакт-дисков (CDDAE 99, EAC)

Результаты Lite-On SHW-16H5S

	CDDAE (Burst mode)	EAC (Secure mode)
Средняя скорость извлечения	32,14х	10,5х
Количество ошибок	0.00%	0.00%

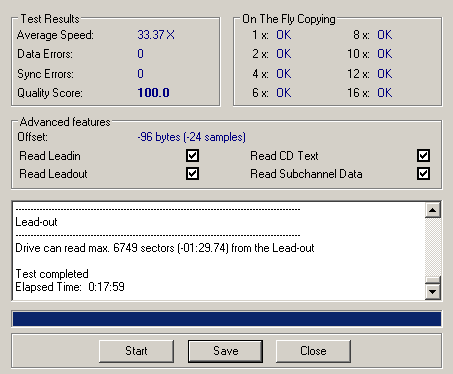

Advanced DAE Quality (Nero CD-Speed)

Тестирование привода Lite-On SHW-16H5S

Напоминаем, что подробно и полно с пояснениями к тестируемым параметрам можно ознакомиться непосредственно в «файле помощи» к тестовой программе Nero СD Speed. На случай, если вы не желаете по каким-либо причинам скачивать саму утилиту, мы выложили HTML-файл помощи тестовой утилиты здесь.

DAE Quality (EAC)

Этот тест разработан создателем программы EAC, называется он DAE Quality, а его описание находится здесь. Если коротко, то этот тест позволяет измерить качество извлечения аудиоданных и качество обработки ошибок С2 с помощью специально изготовленного тестового диска.

Тестирование привода Lite-On SHW-16H5S

Errors total Num : 5070361
Errors (Loudness) Num : 44998 - Avg : -46.6 dB(A) - Max : -9.0 dB(A)
Error Muting Num : 42398 - Avg : 1.9 Samples - Max : 1301 Samples
Skips Num : 60 - Avg : 25.4 Samples - Max : 588 Samples
Total Test Result : 59.5 points (of 100.0 maximum)
C2 Accuracy : 60.1 %

Роковые числа

Привод был также проверен на способность прочитать файл, в котором данные содержат сигнатуру, превращающуюся в последовательность данных, повторяющую Sync Header. Эта проблема была подробно рассмотрена в этой статье. Привод не смог прочитать тестовые файлы.

Прямое копирование данных с 832 MB (92 min), 5000 файлов CD-R на жесткий диск

Тестирование привода Lite-On SHW-16H5S

Время, затраченное на эту операцию, составило:

Benq DW1640 — 6 минут 48 секунд.
NEC ND-4551A— 8 минут 15 секунд.
Lite-On SHW-16H5S — 9 минут 16 секунд.

Физические характеристики привода

Шум при работе

Привод	Трей	СD-Seek	CD общий	DVD-Seek	DVD общий
Lite-On SHW-16H5S	7/10	6/10	6/10	7/10	6/10
Benq DW1640	8/10	7/10	6/10	7/10	7/10
NEC ND-4551A	7/10	6/10	7/10	7/10	7/10

Шум от работы привода, особенно при чтении CD/DVD на максимальной скорости, достаточно высокий, пользователи могут регулировать скорость работы с помощью внешних программ.

Тепловой режим

Привод	Т в корпусе °С	Т верхней поверхности °С	Т нижней поверхности °С
Lite-On SHW-16H5S	36 Гр.	49 Гр.	50 Гр.
Benq DW1640	36 Гр.	48 Гр.	49 Гр.
NEC ND-4551A	36 Гр.	49 Гр.	49 Гр.

Привод умеренно нагревается при длительной эксплуатации.

Вибрация при работе с плохо сбалансированным CD

Механизм привода достаточно качественно борется с возникающими во время работы устройства вибрациями, в процессе функционирования привода с диском, у которого был нарушен баланс, вибрация находилась на приемлемом уровне.

Благодарим компанию «Alion»
за предоставленный для тестирования оптический привод Lite-On SHW-16H5S.

Благодарим компанию
«Ergodata» за предоставленные для тестирования оптические носители Verbatim.

Благодарим Российское представительство компании Traxdata - компанию
«Нужно.ру» за предоставленные для тестирования оптические носители Traxdata и Optodisk.

Роман Шелепов(srl@ixbt.com)
Опубликовано — 4 мая 2006 г.

Комментарии? Поправки? Дополнения? srl@ixbt.com
