Отчет тестирования усилителя для наушников Audiotrak Dr.Dac2 HP Out1

Краткий отчет

Зависимость максимальной неискаженной мощности от резистивной нагрузки

Подробный отчет

Нагрузка резистивная, Ом	Мощность на 1 кГц, мВт
16	62	640
33	30	1054
50	20	845
100	10	476
300	3	160

Амплитудно-частотная характеристика

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц

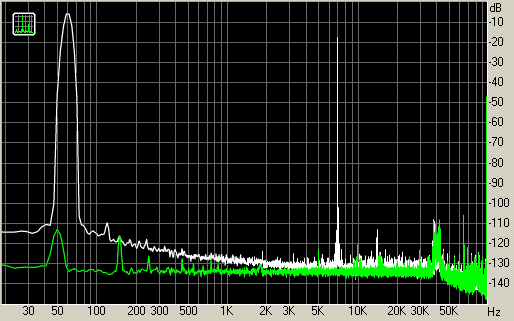

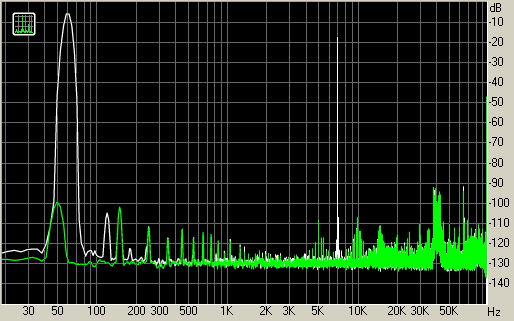

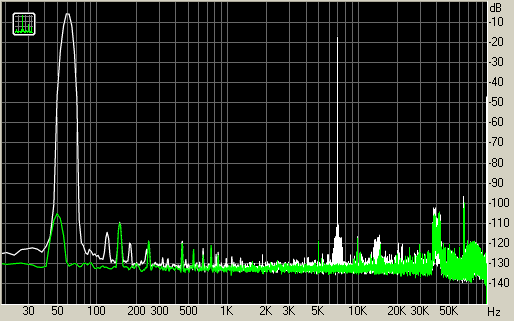

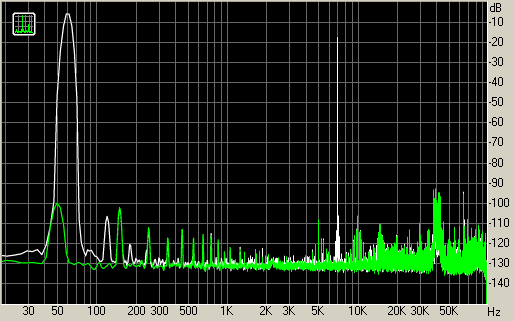

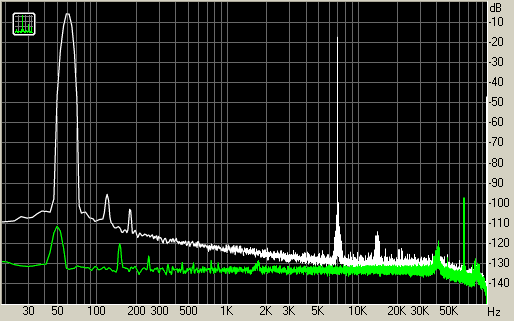

Интермодуляционные искажения - 60 и 7к Гц

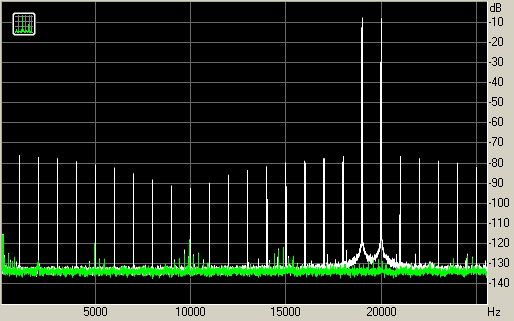

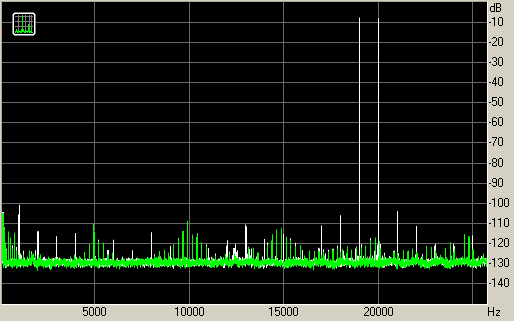

Интермодуляционные искажения - 19+20 кГц

Интермодуляционные искажения + шум, %	+0.0054
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0032

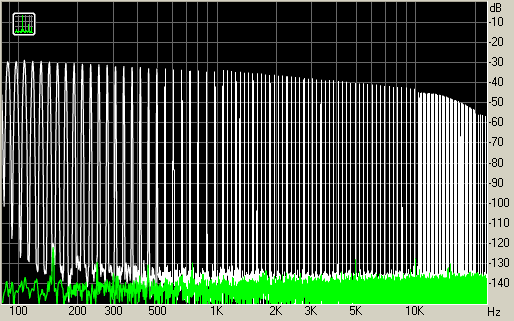

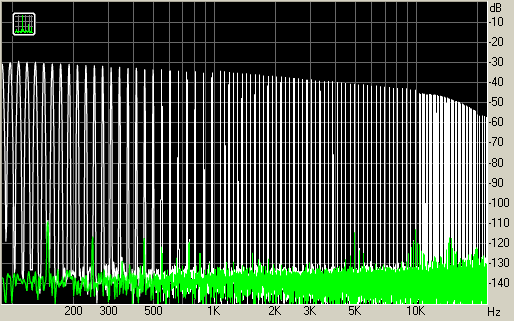

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка

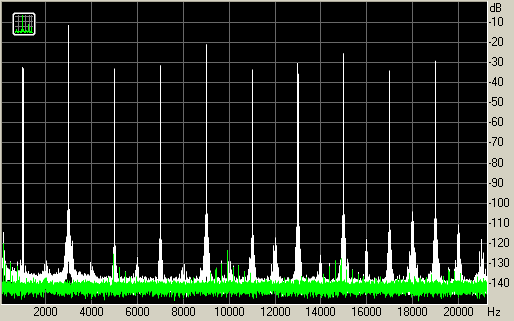

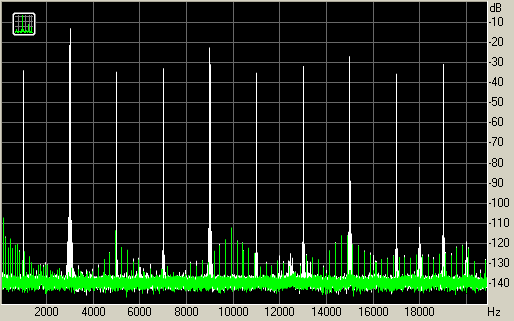

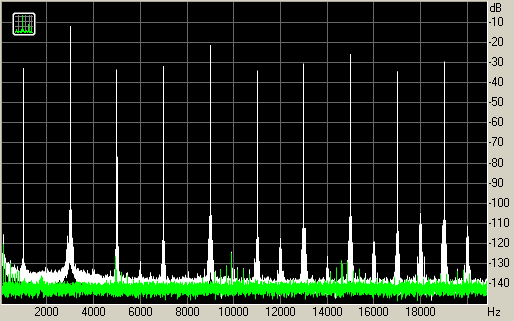

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка

Фильтр 20 Гц - 20 кГц	ДА
Нормализация сигнала	ДА
Изменение уровня	0.0 дБ
Режим МОНО	ДА
Частота сигнала калибрации, Гц	1000
Полярность	инвертированная/инвертированная

Амплитудно-частотная характеристика

От 20 Гц до 20 кГц, дБ	-0.27, +0.03
От 40 Гц до 15 кГц, дБ	-0.15, +0.03

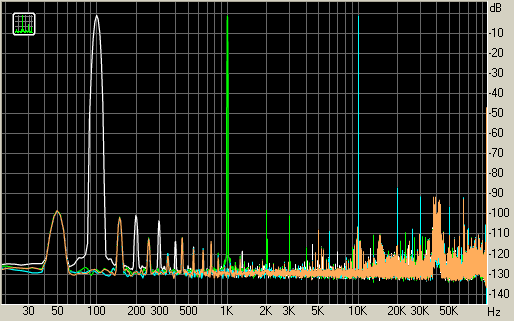

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц

Контрольная частота, кГц	0.1	1	10
Гармонические искажения, %	+0.0011	+0.0014	+0.0060
Гармонические искажения + шум , %	+0.0023	+0.0024	+0.0024
Гармонические искажения + шум (A-взвеш.), %	+0.0017	+0.0023	+0.0017

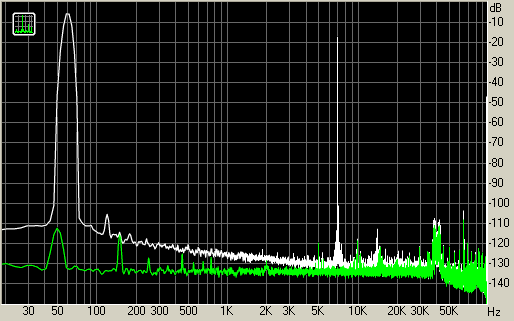

Интермодуляционные искажения - 60 и 7к Гц

Интермодуляционные искажения + шум, %	+0.0031
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0027

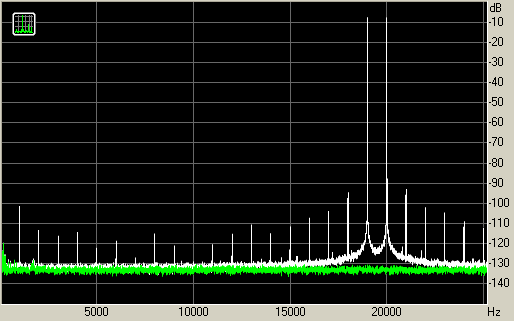

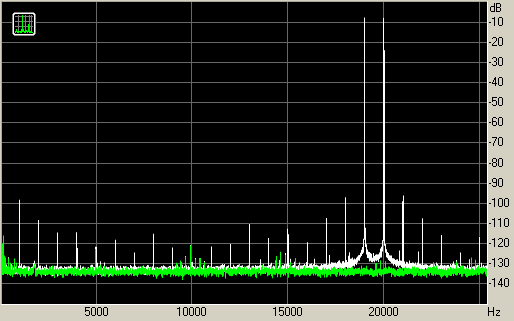

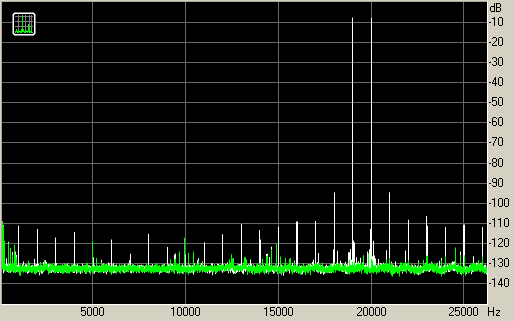

Интермодуляционные искажения - 19+20 кГц

Интермодуляционные искажения + шум, %	+0.0043
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0028

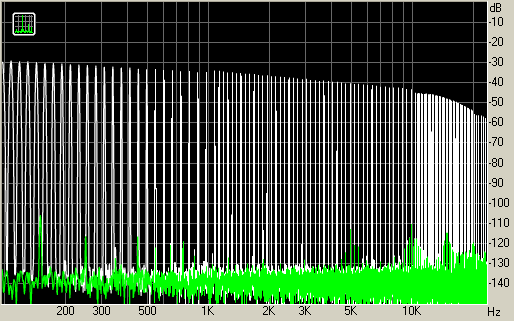

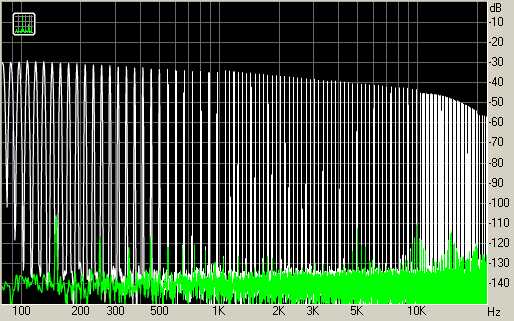

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка

Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ	2/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ	2/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ	0/92

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка

Амплитудно-частотная характеристика

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц

Контрольная частота, кГц	0.1	1	10
Гармонические искажения, %	+0.0012	+0.0019	+0.0075
Гармонические искажения + шум , %	+0.0030	+0.0033	+0.0049
Гармонические искажения + шум (A-взвеш.), %	+0.0022	+0.0030	+0.0026

Интермодуляционные искажения - 60 и 7к Гц

Интермодуляционные искажения + шум, %	+0.0045
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0036

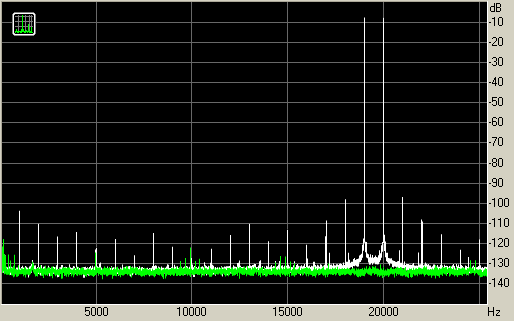

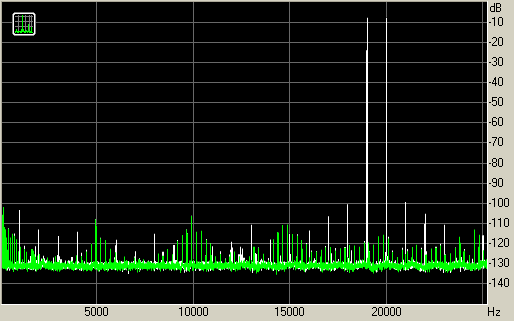

Интермодуляционные искажения - 19+20 кГц

Интермодуляционные искажения + шум, %	+0.0048
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0035

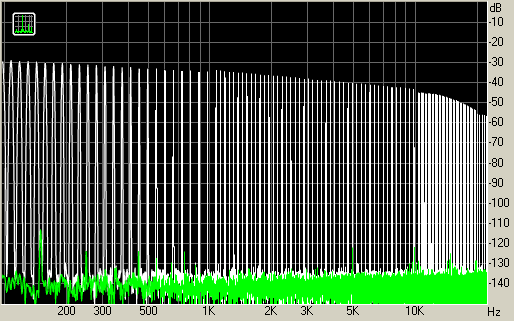

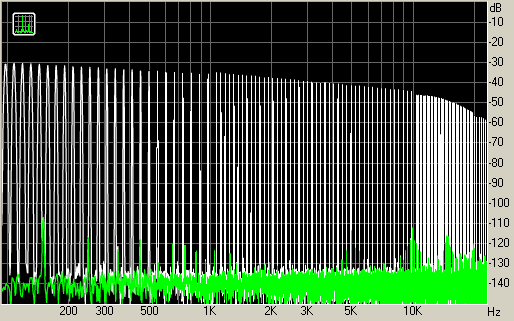

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка

Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ	3/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ	1/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ	0/90

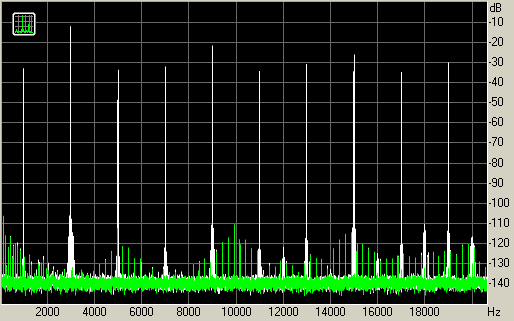

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка

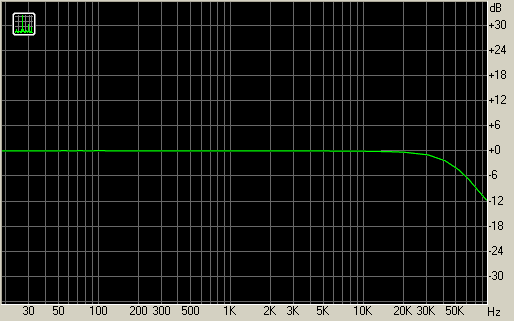

Амплитудно-частотная характеристика

От 20 Гц до 20 кГц, дБ	-0.30, +0.03
От 40 Гц до 15 кГц, дБ	-0.17, +0.03

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц

Контрольная частота, кГц	0.1	1	10
Гармонические искажения, %	+0.0059	+0.0060	+0.0139
Гармонические искажения + шум , %	+0.0064	+0.0065	+0.0074
Гармонические искажения + шум (A-взвеш.), %	+0.0035	+0.0081	+0.0033

Интермодуляционные искажения - 60 и 7к Гц

Интермодуляционные искажения + шум, %	+0.0048
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0043

Интермодуляционные искажения - 19+20 кГц

Интермодуляционные искажения + шум, %	+0.0037
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0608

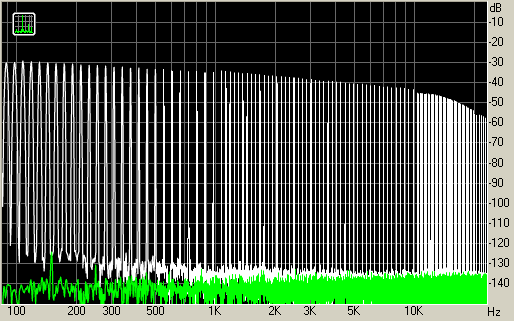

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка

Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ	10/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ	2/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ	1/92

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка

Амплитудно-частотная характеристика

От 20 Гц до 20 кГц, дБ	-0.31, +0.04
От 40 Гц до 15 кГц, дБ	-0.17, +0.04

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц

Контрольная частота, кГц	0.1	1	10
Гармонические искажения, %	+0.0013	+0.0020	+0.0066
Гармонические искажения + шум , %	+0.0034	+0.0037	+0.0047
Гармонические искажения + шум (A-взвеш.), %	+0.0024	+0.0033	+0.0027

Интермодуляционные искажения - 60 и 7к Гц

Интермодуляционные искажения + шум, %	+0.0047
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0039

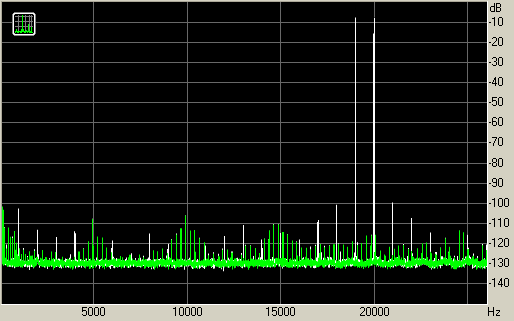

Интермодуляционные искажения - 19+20 кГц

Интермодуляционные искажения + шум, %	+0.0052
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0039

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка

Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ	1/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ	1/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ	1/90

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка

Амплитудно-частотная характеристика

От 20 Гц до 20 кГц, дБ	-0.29, +0.03
От 40 Гц до 15 кГц, дБ	-0.17, +0.03

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц

Контрольная частота, кГц	0.1	1	10
Гармонические искажения, %	+0.0080	+0.0085	+0.0161
Гармонические искажения + шум , %	+0.0083	+0.0088	+0.0085
Гармонические искажения + шум (A-взвеш.), %	+0.0051	+0.0110	+0.0037

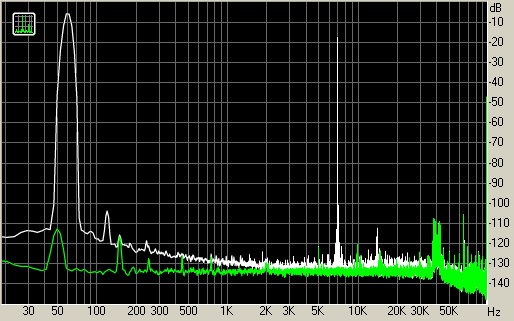

Интермодуляционные искажения - 60 и 7к Гц

Интермодуляционные искажения + шум, %	+0.0040
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0034

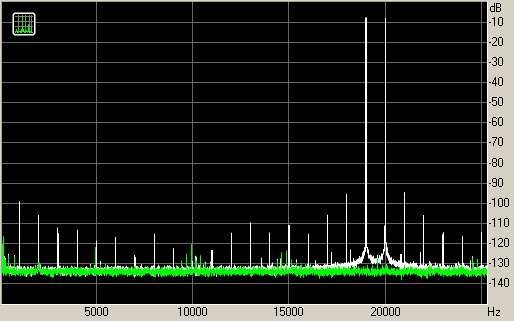

Интермодуляционные искажения - 19+20 кГц

Интермодуляционные искажения + шум, %	+0.0046
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0036

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка

Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ	8/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ	3/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ	1/92

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка

Амплитудно-частотная характеристика

От 20 Гц до 20 кГц, дБ	-0.31, +0.04
От 40 Гц до 15 кГц, дБ	-0.17, +0.04

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц

Контрольная частота, кГц	0.1	1	10
Гармонические искажения, %	+0.0014	+0.0019	+0.0072
Гармонические искажения + шум , %	+0.0033	+0.0034	+0.0046
Гармонические искажения + шум (A-взвеш.), %	+0.0024	+0.0032	+0.0027

Интермодуляционные искажения - 60 и 7к Гц

Интермодуляционные искажения + шум, %	+0.0045
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0037

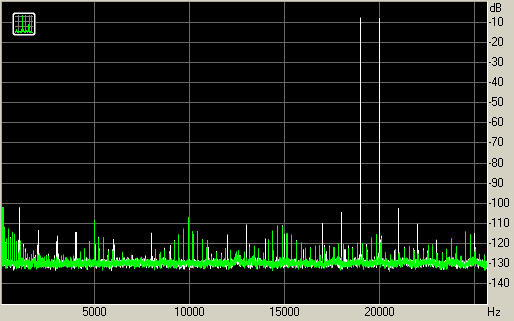

Интермодуляционные искажения - 19+20 кГц

Интермодуляционные искажения + шум, %	+0.0049
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0039

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка

Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ	3/103
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ	1/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ	0/90

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка

Амплитудно-частотная характеристика

От 20 Гц до 20 кГц, дБ	-0.28, +0.03
От 40 Гц до 15 кГц, дБ	-0.16, +0.03

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц

Контрольная частота, кГц	0.1	1	10
Гармонические искажения, %	+0.0044	+0.0042	+0.0141
Гармонические искажения + шум , %	+0.0051	+0.0052	+0.0083
Гармонические искажения + шум (A-взвеш.), %	+0.0029	+0.0063	+0.0038

Интермодуляционные искажения - 60 и 7к Гц

Интермодуляционные искажения + шум, %	+0.0038
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0033

Интермодуляционные искажения - 19+20 кГц

Интермодуляционные искажения + шум, %	+0.0042
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0033

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка

Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ	10/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ	3/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ	1/90

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка





Фильтр 20 Гц - 20 кГц	ДА
Нормализация сигнала	ДА
Изменение уровня	0.4 дБ
Режим МОНО	ДА
Частота сигнала калибрации, Гц	1000
Полярность	инвертированная/инвертированная

Нагрузка резистивная, Ом	300
Мощность на 1 кГц, мВт	3
Калибровка АЧХ	НЕТ
Выставленный уровень громкости	-
Режим максимальной неискаженной громкости	НЕТ
Резкий переход в искажения	НЕТ

Амплитудно-частотная характеристика

От 20 Гц до 20 кГц, дБ	-0.30, +0.03
От 40 Гц до 15 кГц, дБ	-0.17, +0.03

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц

Контрольная частота, кГц	0.1	1	10
Гармонические искажения, %	+0.0016	+0.0019	+0.0026
Гармонические искажения + шум , %	+0.0035	+0.0035	+0.0032
Гармонические искажения + шум (A-взвеш.), %	+0.0024	+0.0032	+0.0024

Интермодуляционные искажения - 60 и 7к Гц

Интермодуляционные искажения + шум, %	+0.0045
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0037

Интермодуляционные искажения - 19+20 кГц

Интермодуляционные искажения + шум, %	+0.0051
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0040

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка

Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ	3/104
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ	0/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ	0/90

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка



Фильтр 20 Гц - 20 кГц	ДА
Нормализация сигнала	ДА
Изменение уровня	0.1 дБ
Режим МОНО	ДА
Частота сигнала калибрации, Гц	1000
Полярность	инвертированная/инвертированная

Нагрузка резистивная, Ом	300
Мощность на 1 кГц, мВт	160
Калибровка АЧХ	НЕТ
Выставленный уровень громкости	-
Режим максимальной неискаженной громкости	НЕТ
Резкий переход в искажения	НЕТ

Амплитудно-частотная характеристика

От 20 Гц до 20 кГц, дБ	-0.28, +0.03
От 40 Гц до 15 кГц, дБ	-0.16, +0.03

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц

Контрольная частота, кГц	0.1	1	10
Гармонические искажения, %	+0.0014	+0.0022	+0.0146
Гармонические искажения + шум , %	+0.0025	+0.0037	+0.0089
Гармонические искажения + шум (A-взвеш.), %	+0.0021	+0.0042	+0.0037

Интермодуляционные искажения - 60 и 7к Гц

Интермодуляционные искажения + шум, %	+0.0036
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0032

Интермодуляционные искажения - 19+20 кГц

Интермодуляционные искажения + шум, %	+0.0038
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0028

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка

Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ	10/102
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ	4/102
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ	1/95

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка
