Распространение цифрового вещания стандарта DVB-T2 послужило причиной образования рынка автономных TV-тюнеров (в дальнейшем будем пользоваться термином «ресиверы» как более корректным с нашей точки зрения по сравнению с термином «приставки»), подключаемым к телевизорам, как правило, посредством HDMI или композитного интерфейса (в некоторых моделях также реализованы SCART и/или компонентный YPbPr-выходы). Количество телевизоров без поддержки цифрового эфирного вещания или с поддержкой первой версии DVB-T, от кинескопных, до актуальных с точки зрения диагоналей и разрешений, и способность ресиверов к записи, в том числе запланированной, и последующему воспроизведению телевизионных передач обеспечивают устойчивый спрос на подобные устройства.
Рынок, как и полагается недавно возникшему, развивается, основные производители соответствующих компонентов, ALi Corporation, MStar Semiconductor и Novatek Microelectronics, регулярно обновляют свои линейки, как и в других отраслях, улучшая степень интеграции и экономичности микросхем.
Не так давно мы рассматривали Openbox T2-02HD mini и Openbox T2-02M HD, оснащенные однокристальными системами (system-on-a-chip, SoC) Novatek NT78316M с интегрированной памятью, но требующие отдельных демодуляторов, в роли которых выступали Novatek NT78820LL.
В новом поколении микросхем используется такой же подход, как в ALi M8321 (см. обзоры BBK SMP137HDT2, World Vision T37 и World Vision T55D): демодулятор перенесен в основной чип с использованием внешней памяти, до интеграции всех компонентов в один чип, подобно MStar MSD7T01 (см. обзор Kaskad VA2206HD), не дошло. Одной из первых представленных на отечественном рынке моделей с новыми SoC Novatek стал ресивер World Vision T38 компании World Vision, и близкая к World Vision T37 нумерация свидетельствует о бюджетном характере устройства.
Комплект поставки

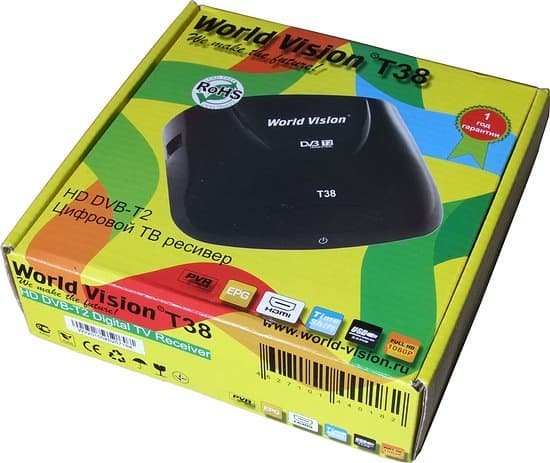

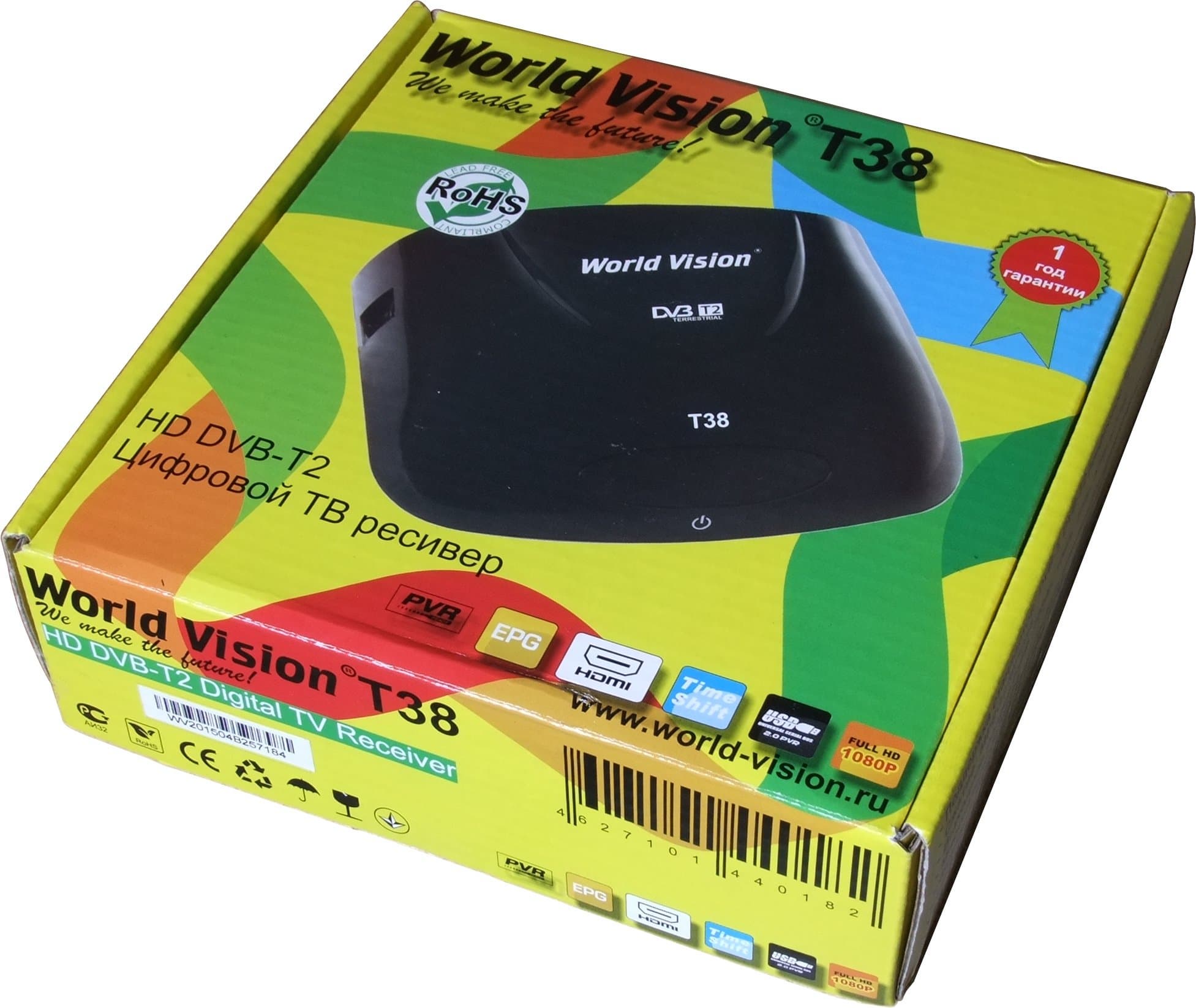

World Vision T38 поставляется в компактной желтой коробке с изображением ресивера и описанием возможностей устройства на русском и английском языках. Фирменная гарантия на эту модель составляет 1 год, в отличие от рассмотренных ранее ресиверов World Vision с двухлетней гарантией.

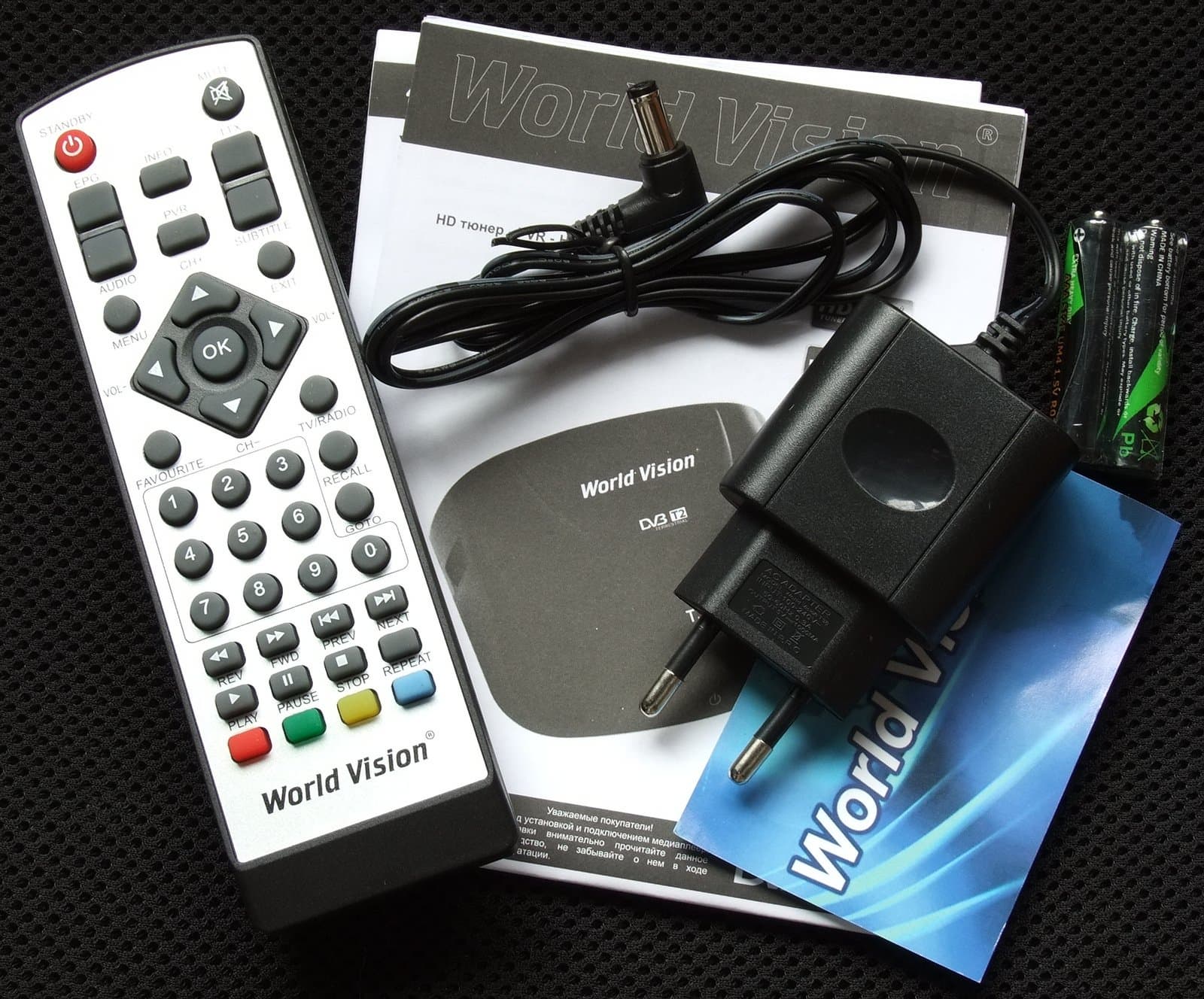

Кроме самого приемника в комплект входят:
- адаптер питания 5 В, 1000 мА;
- пульт ДУ;
- руководство пользователя;
- гарантийная карта.
Несколько озадачивает отсутствие композитного кабеля, обычно входящего в комплект бюджетных моделей.
Конструкция и спецификации
Производителем заявлены следующие особенности World Vision T38:
- поддержка DVB-T/DVB-T2;
- поддержка стандартов: Single PLP, Multi PLP;
- режимы демодулятора: QPSK, 16QAM, 64QAM, 256QAM;
- диапазон частот — 175,5—226,5 МГц (VHF), 474,0—868,0 МГц (UHF);
- уровень входного сигнала — от −25 до 82 дБм;
- поддерживаемые разрешения — 480i, 576p&576i, 720p&1080i 50Hz, 720p&1080i 60Hz, 1080p;
- поддерживаемые форматы — MPEG-1, MPEG-2, MPEG-4, H.264, M-JPEG, AVI, MPG, MP4, TS, TRP, TP, MOV, MKV, VOB, DAT, XVID, M2TS;
- аудиокодеки — MPEG-1 Layer I&II, MP3, AAC-LC, HE-AAC, HE AACv2;
- формат изображения — 4:3/16:9;
- электронное расписание каналов EPG;
- режим отложенного просмотра TimeShift;
- функция записи видео (PVR);
- поддержка MKV, AVI, JPEG и MP3;
- порт USB 2.0 для подключения внешних USB-совместимых устройств с файловыми системами FAT16, FAT32 и NTFS.
Ресивер компактен, размеры устройства составляют 120×90×40 мм.

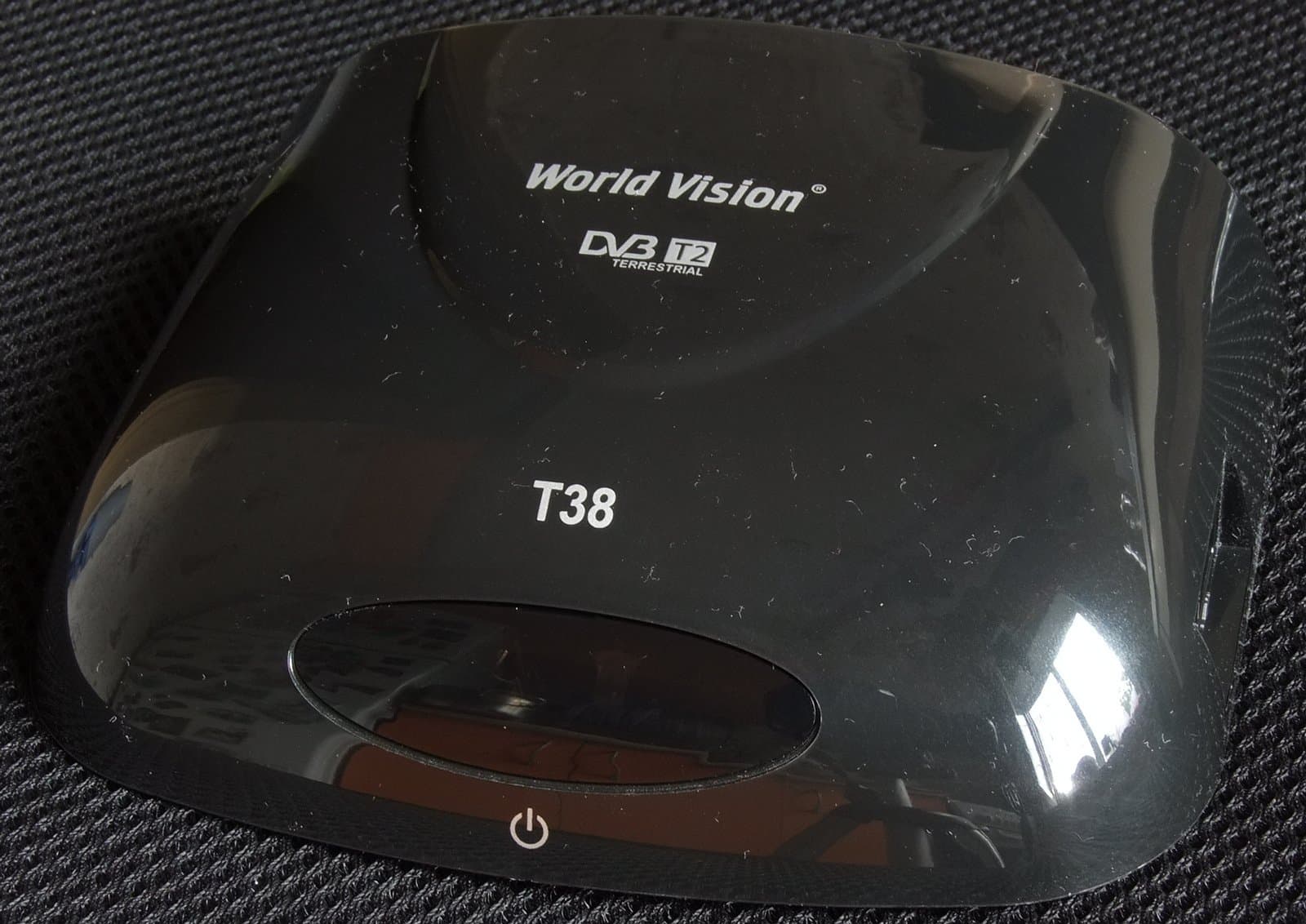

Верхняя часть обтекаемого корпуса World Vision T38 выполнена из черного глянцевого пластика, овальная вставка в передней части скрывает ИК-датчик и светодиодный индикатор режима работы (красный в режиме ожидания, зеленый при включении устройства). Конструкция корпуса обеспечивает видимость всего светодиода, а не его части, как у большинства ресиверов, при этом уровень яркости в режиме ожидания для некоторых пользователей может оказаться некомфортным.

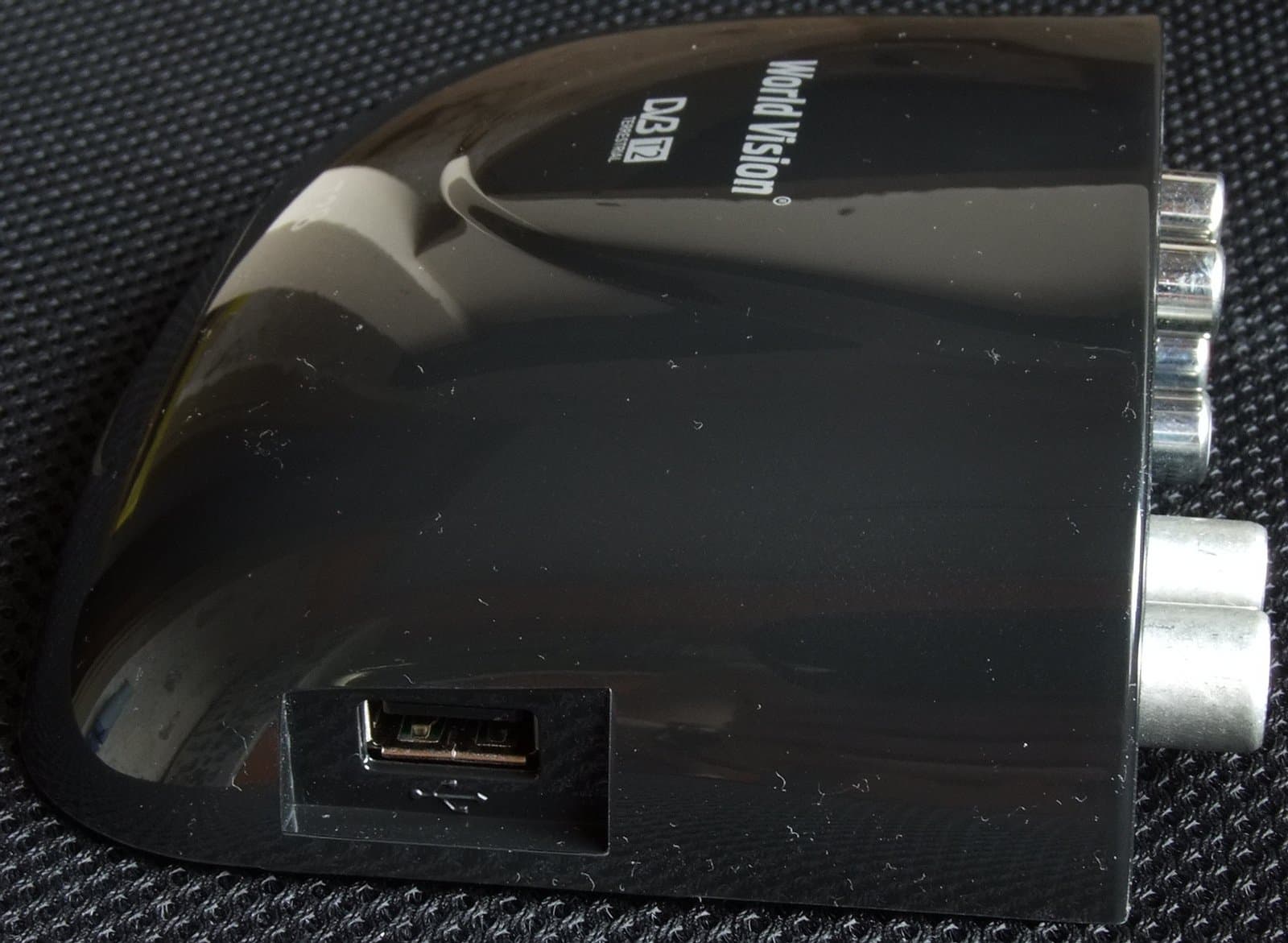

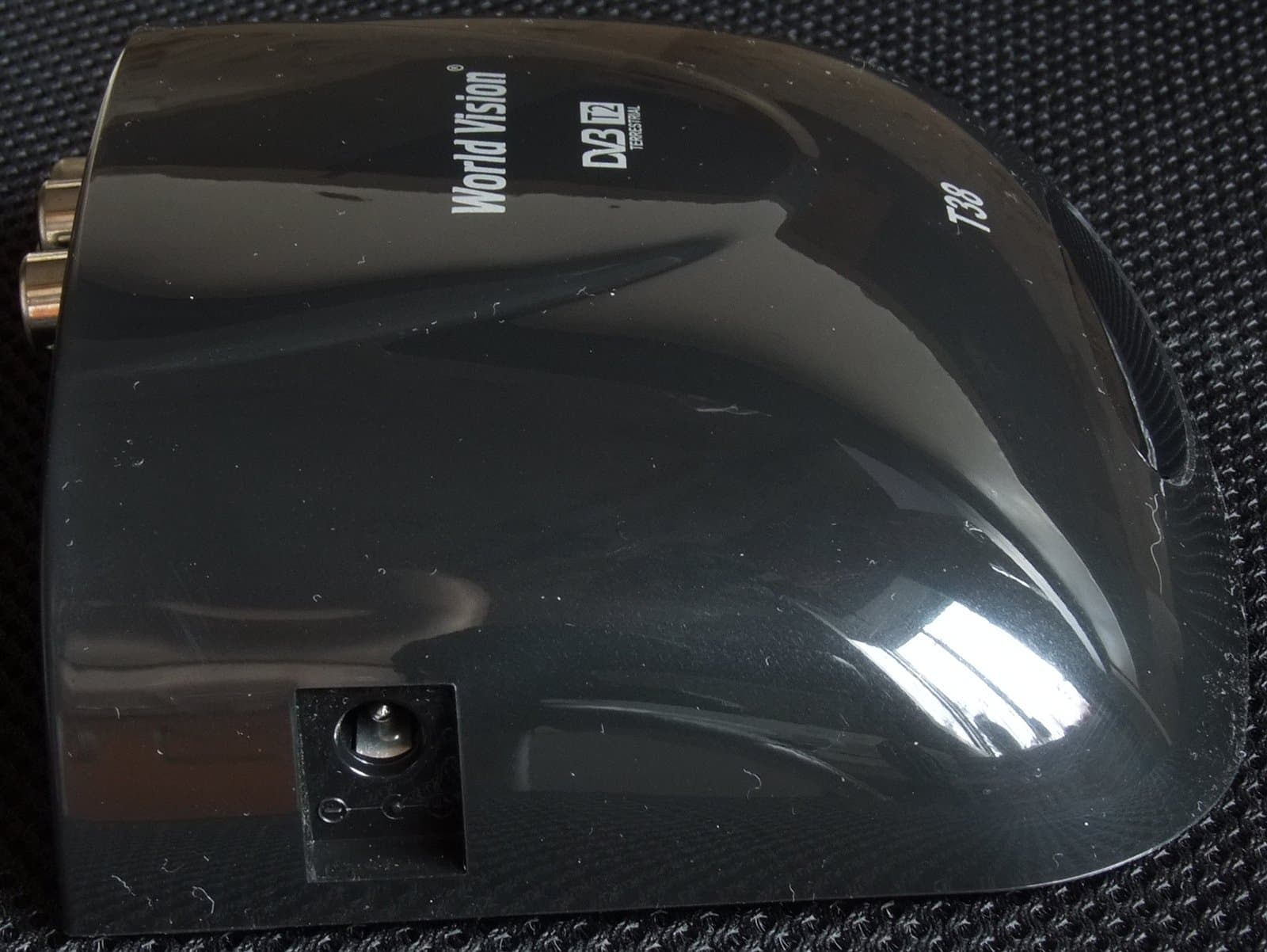

Разъем для подключения питания и порт USB расположены слева и справа соответственно.

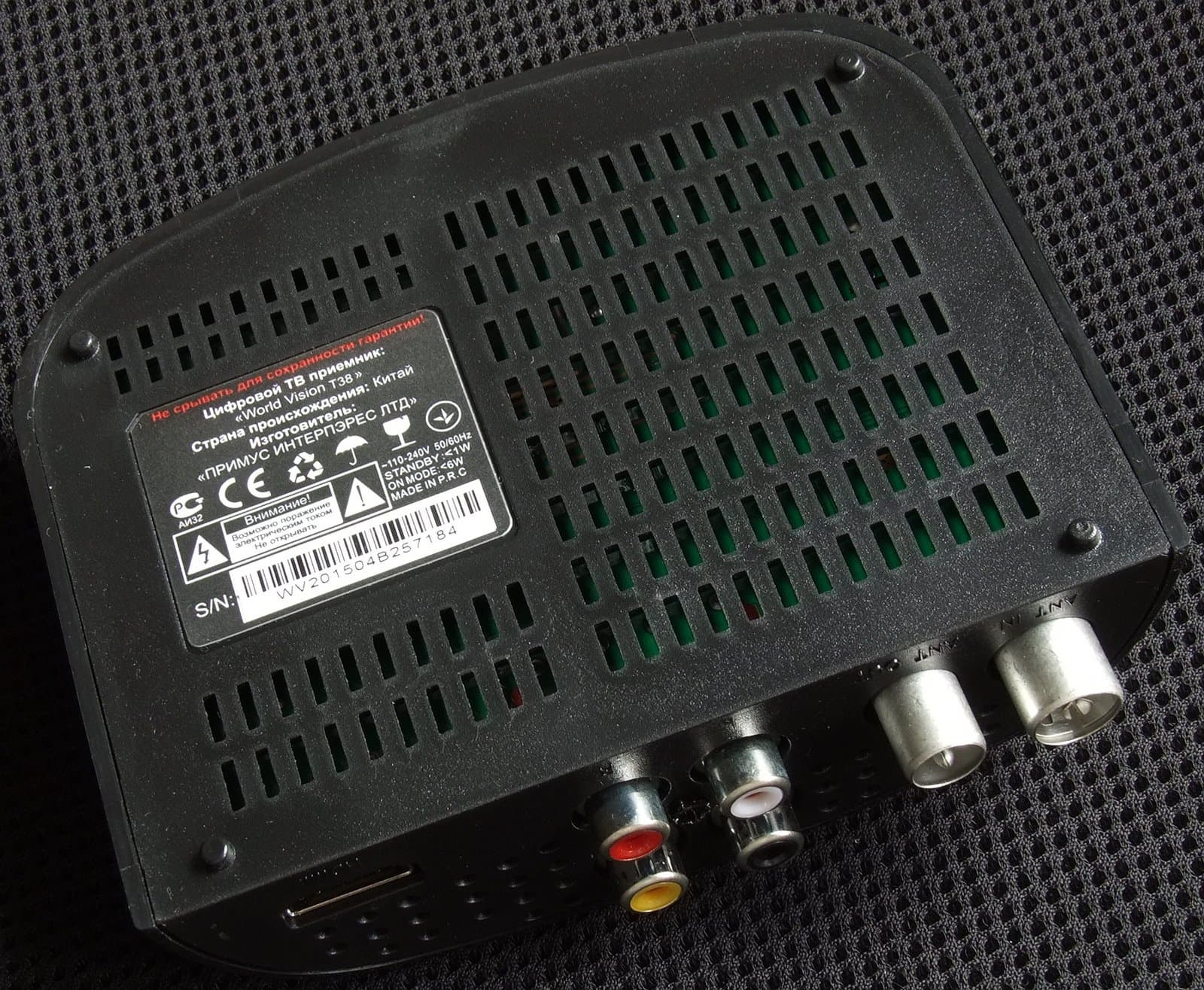

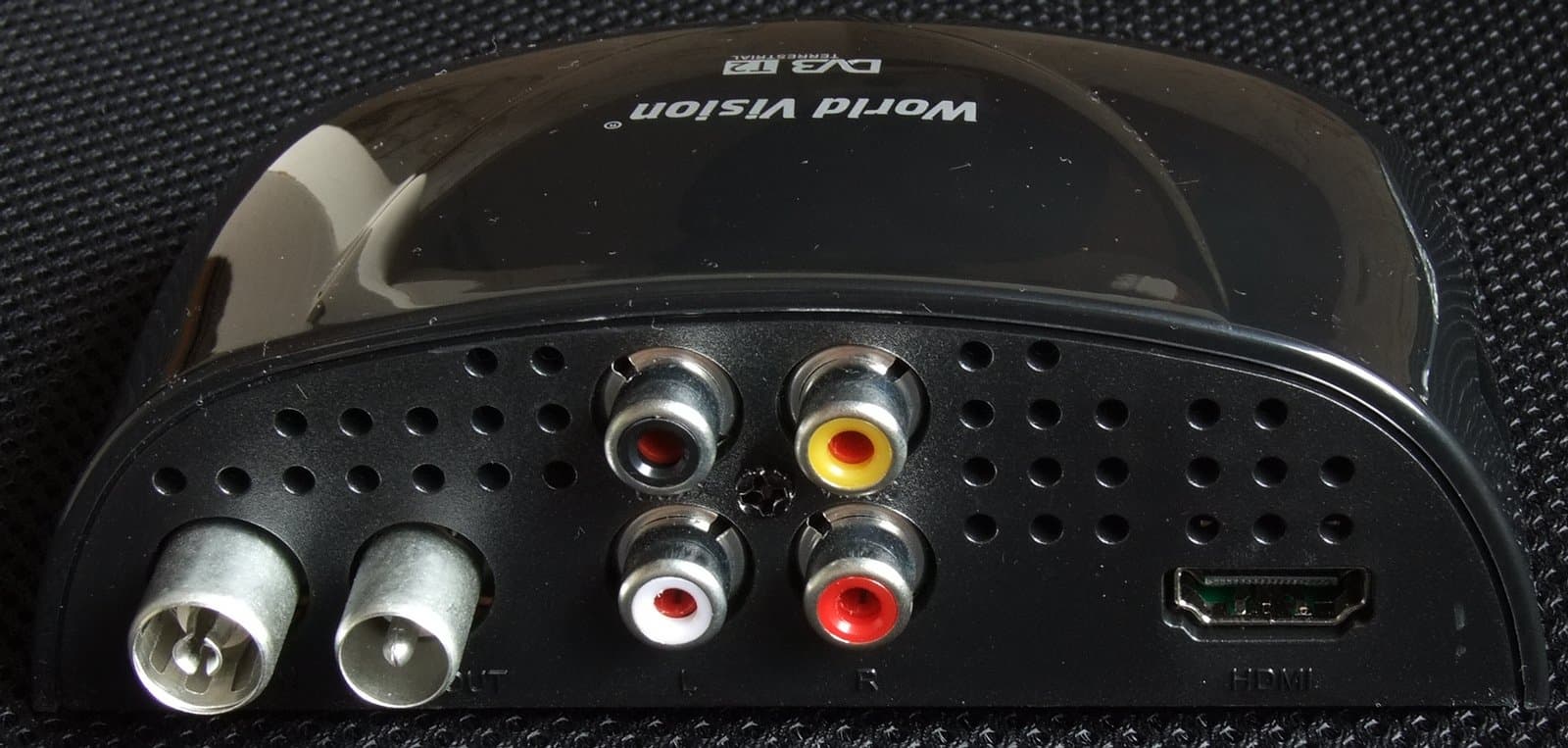

На задней панели, снабженной вентиляционными отверстиями, находятся входной и выходной антенные разъемы IEC (ресивер поддерживает сквозное подключение), разъем RCA коаксиального цифрового аудиовыхода, три разъема RCA для передачи композитного видеосигнала и стереозвука и разъем HDMI.
Вентиляционные отверстия занимают основное пространство нижней части корпуса, привычные прорезиненные ножки отсутствуют, устойчивость ресиверу обеспечивают 4 небольших пластиковых выступа.

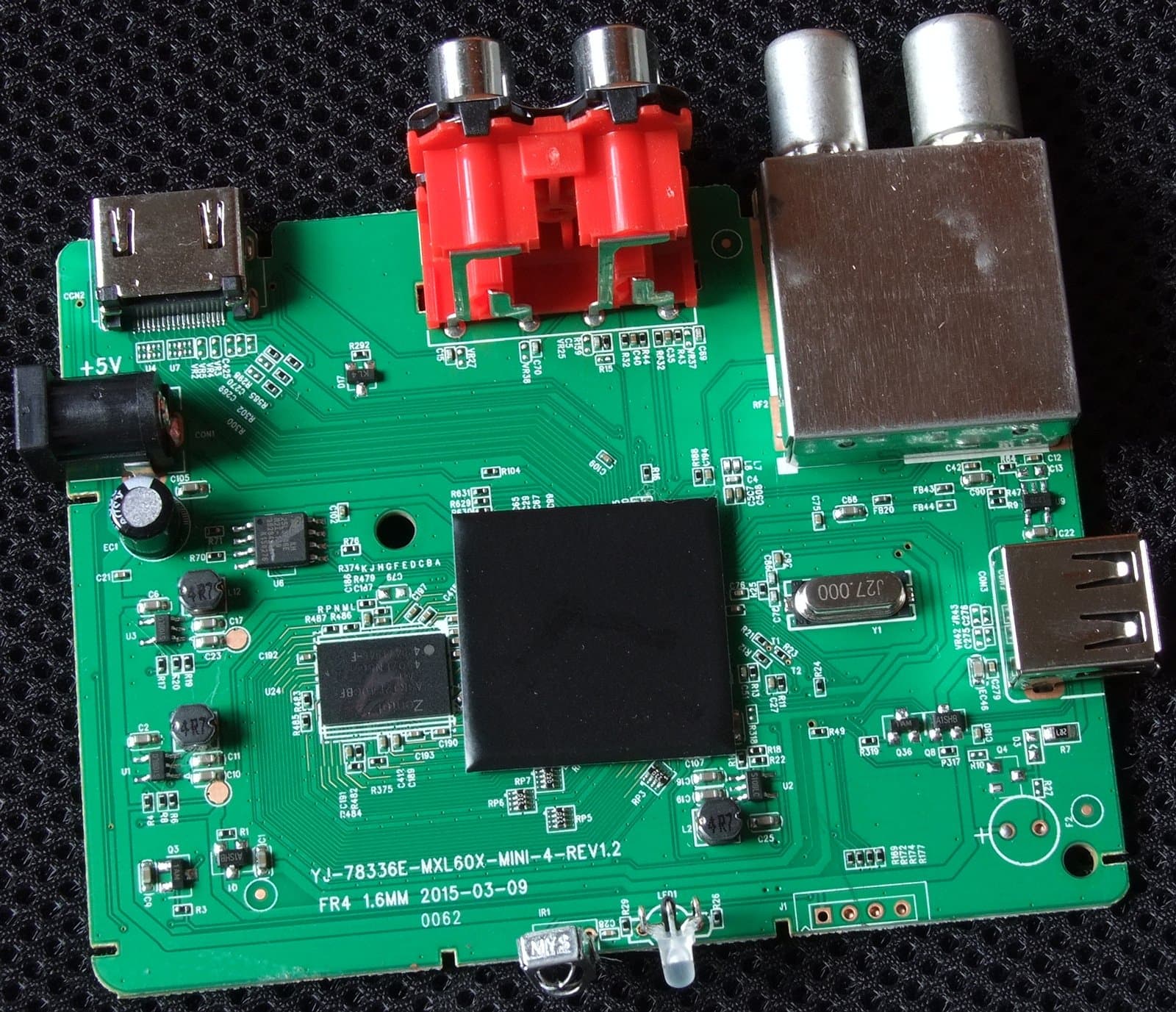

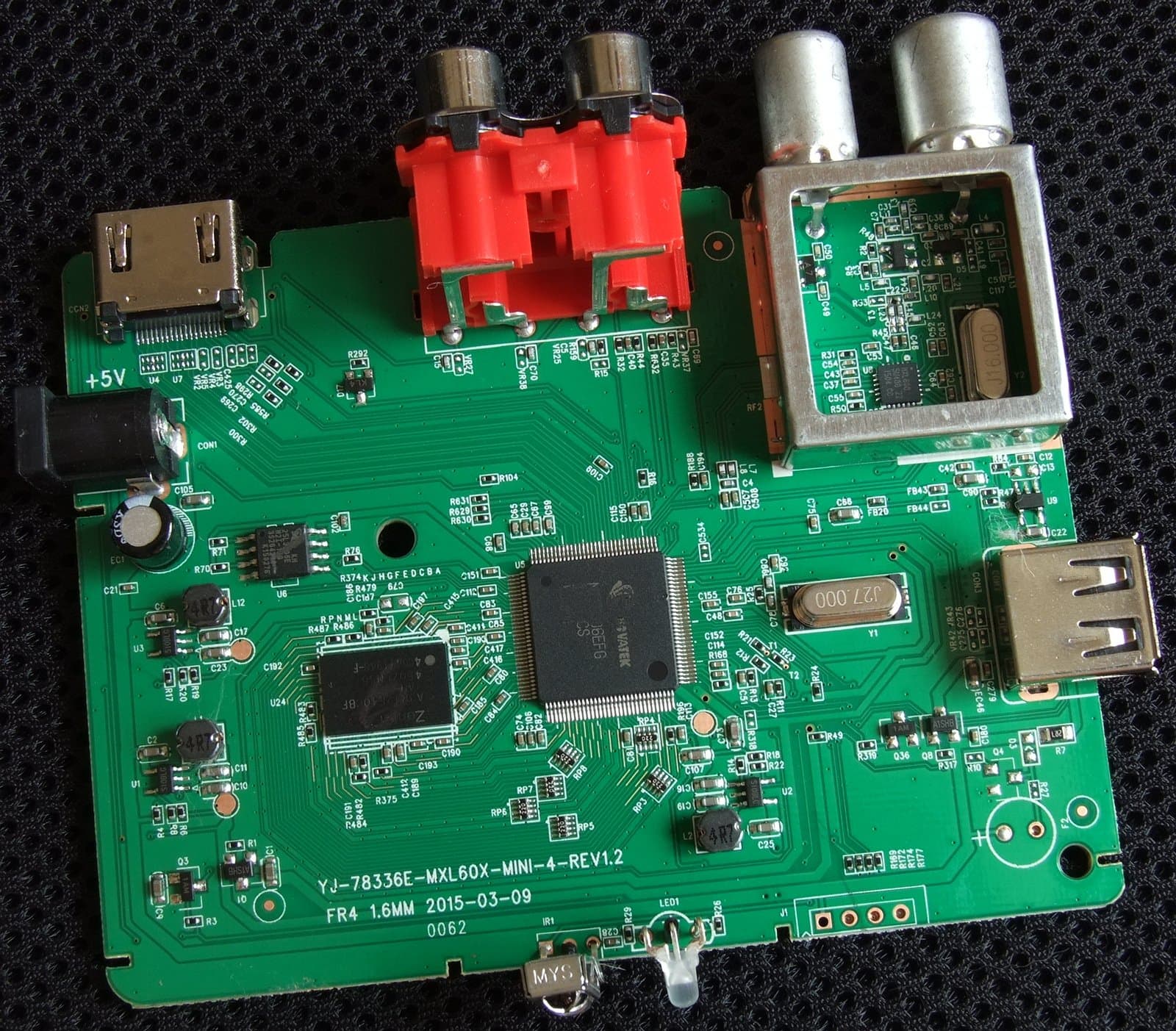

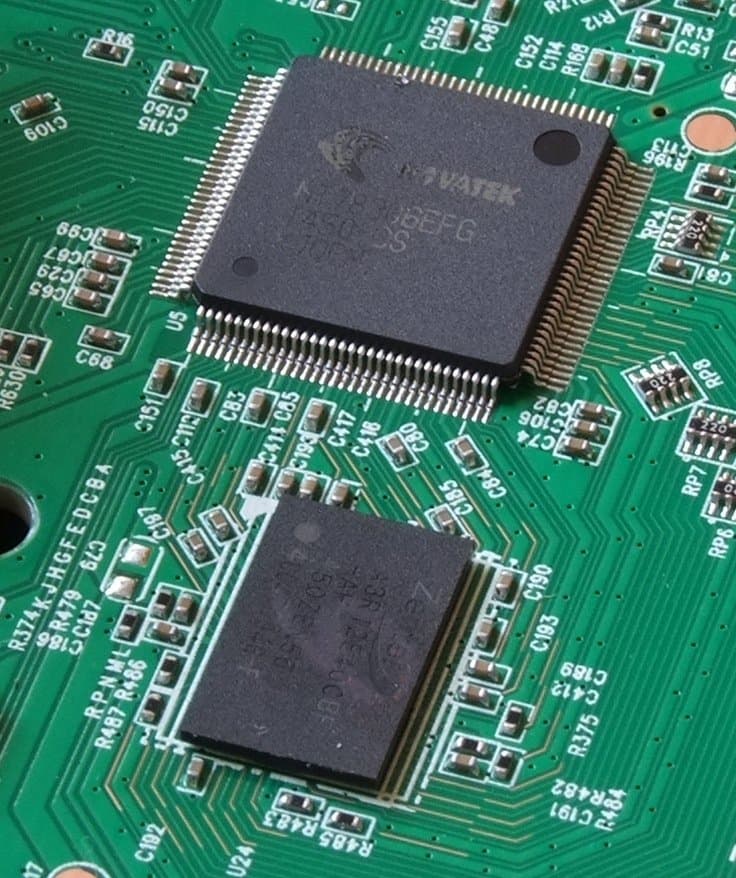

Используемая SoC Novatek NT78306 (металлизированная наклейка черного цвета, по всей видимости, предназначена для экранирования) и внешний адаптер питания позволили обойтись небольшим количеством элементов на плате.

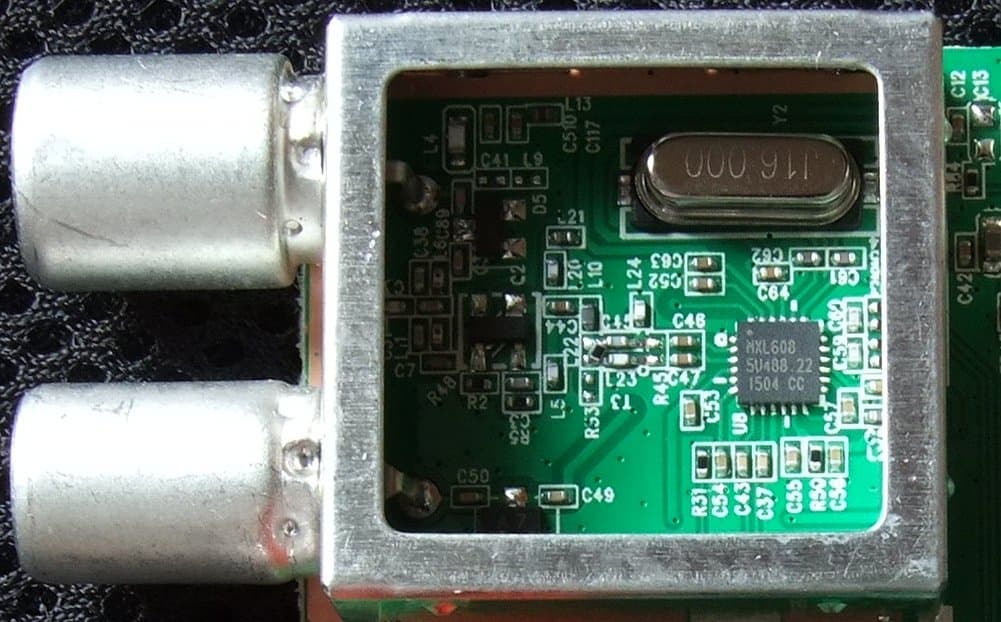

Для приема сигнала используется хорошо знакомый нам по другим моделям компании ВЧ-блок MxL608, представляющий собой удешевленную модификацию MxL603 и обеспечивающий, по заявлению MaxLinear, высокий уровень защиты от помех, вызванных сигналами 4G/LTE, Wi-Fi и FM.
Кроме этого на плате находится модуль памяти DDR2-800 емкостью 64 МБ производства Zentel Electronics.
Ресивер тестировался с телевизором Samsung LE40B530P7W, для захвата использовались карта AVerMedia Live Gamer HD и композитный вход TV-тюнера AVerTV Express 009 (M798B).
Пульт ДУ

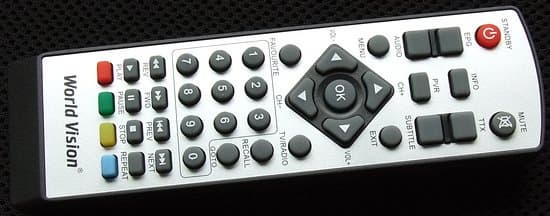

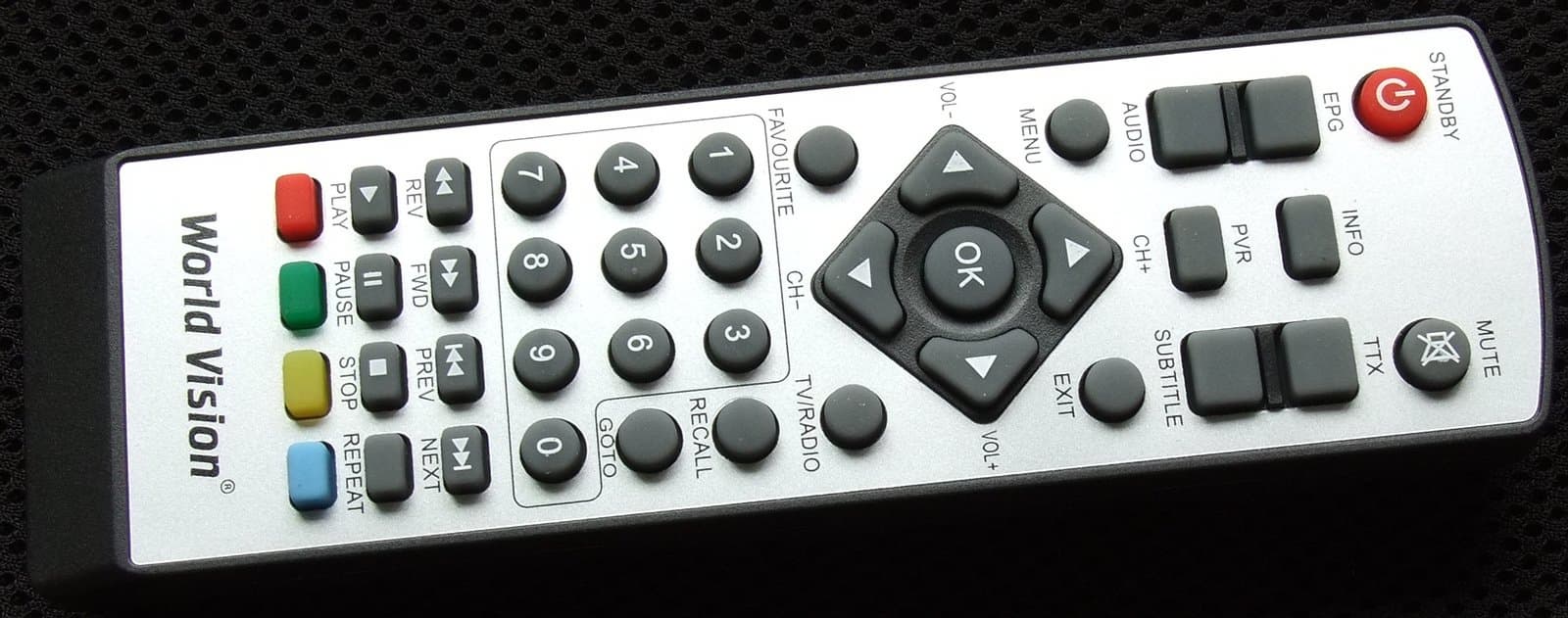

World Vision T38 комплектуется 43-кнопочным пультом ДУ с питанием от двух батареек типоразмера AAA, входящих в комплект поставки.
В руке пульт лежит удобно, чему способствует выемка под указательный палец на обратной стороне пульта, нажатие кнопок в меру информативно, углы работы с пультом превышают заявленные 30 градусов в каждую сторону от перпендикуляра.
Список эфирных каналов при тестировании
Цифровое вещание в Самаре ведется на частотах 522 МГц (первый мультиплекс) и 762 МГц (второй мультиплекс) с технологией M-PLP (Multiple Physical Layer Pipes — несколько каналов физического уровня), допускающей разные схемы модуляции и разные уровни устойчивости к ошибкам для разных потоков в мультиплексированном DVB-T2 сигнале.
Подключение
Несмотря на бюджетное позиционирование, в устройстве реализовано сквозное подключение антенны, для телевизоров со входом HDMI достаточно соответствующего кабеля, приобретаемого отдельно, в комплект поставки кабель не входит.
Коаксиальный аудиовыход S/PDIF позволяет подключать ресивер к усилителям или аудиосистемам с цифровым входом.
Композитный видеовыход и аналоговые аудиовыходы работают одновременно с HDMI, видеорежимы с 50 кадрами в секунду в настройках соответствуют стандарту PAL, с 60 кадрами в секунду — стандарту NTSC.
Настройка

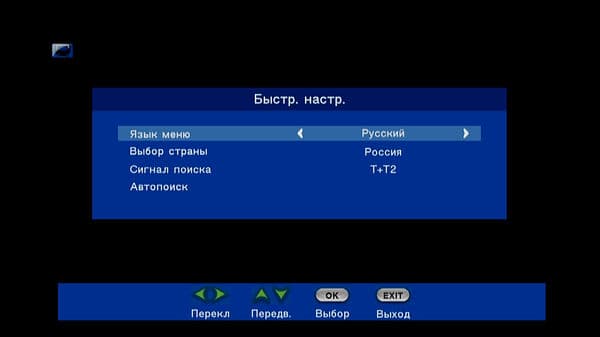

При первом запуске пользователю предлагается выбрать язык меню, регион, стандарт вещания (T+T2, T, T2) и начать поиск программ.
![](images/worldvision-t38/settings-01.jpg)

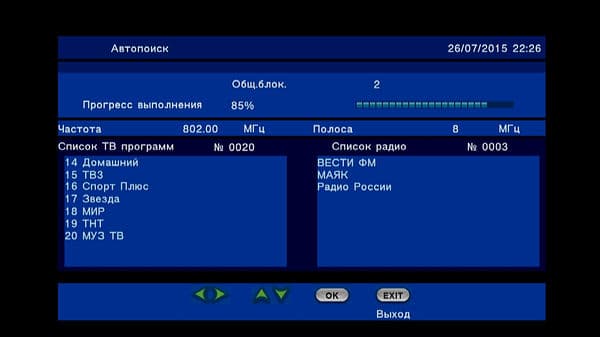

В процессе поиска теле- и радиоканалы выводятся на экран отдельными списками, переключение между режимами осуществляется выделенной кнопкой TV/Radio на пульте ДУ.
![](images/worldvision-t38/settings-03.jpg)

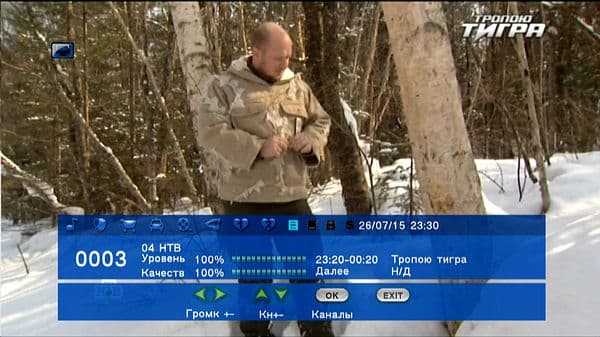

Графический интерфейс ресивера оформлен в синих тонах, информационная панель отличается хорошей информативностью.
![](images/worldvision-t38/settings-09.jpg)

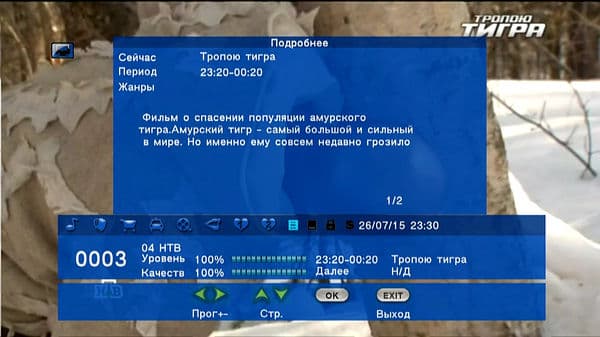

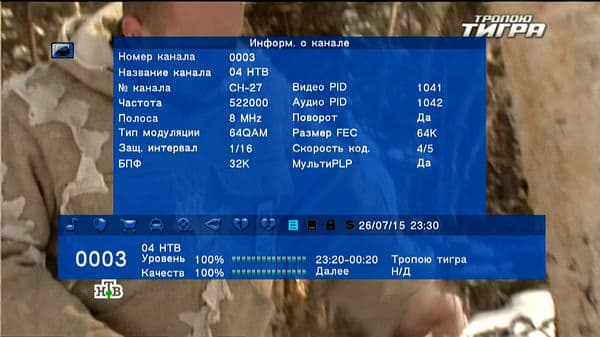

Второе и третье нажатия на кнопку Info выводят дополнительную информацию о передаче и технические параметры.
![](images/worldvision-t38/settings-10.jpg)
![](images/worldvision-t38/settings-11.jpg)

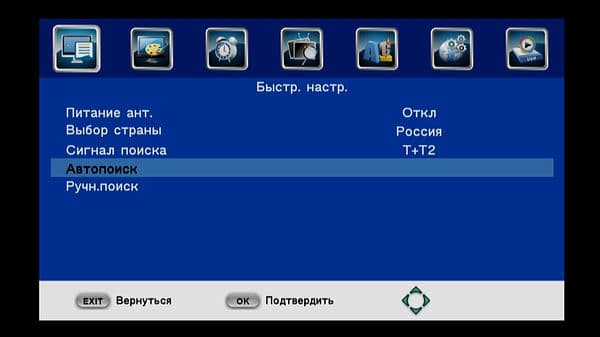

Скошенные пиктограммы создают любопытный визуальный эффект искажения меню настроек.
![](images/worldvision-t38/settings-04.jpg)

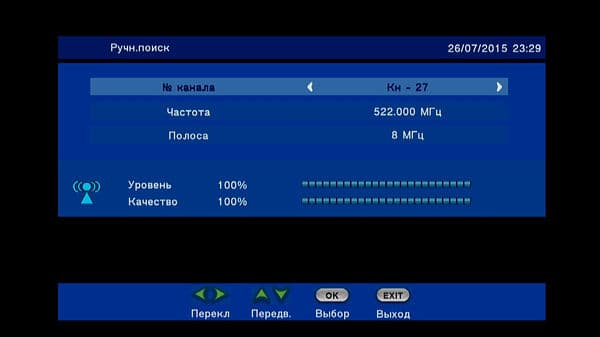

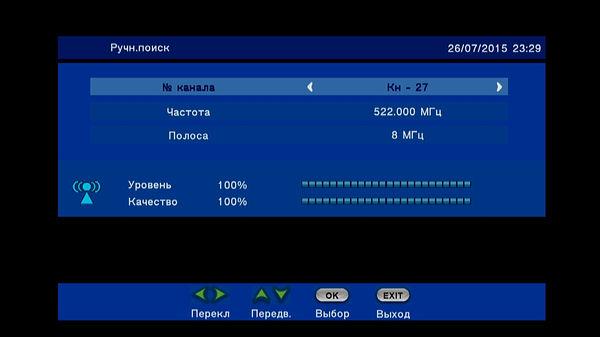

Раздел быстрых настроек, по сути, дублирует стартовое меню, добавляя к нему управление питанием антенны и ручной поиск, при котором доступен прямой ввод частоты.
![](images/worldvision-t38/settings-05.jpg)
Значения уровня и качества сигнала в процентах отображаются сразу после ввода частоты.

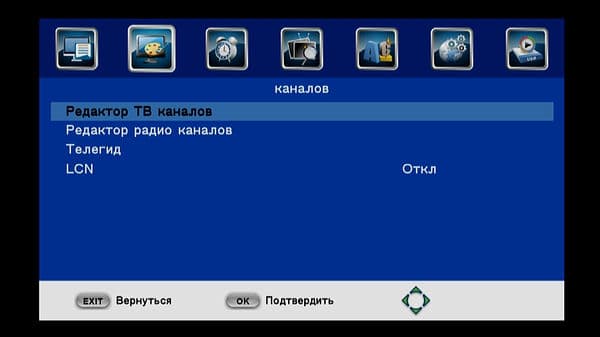

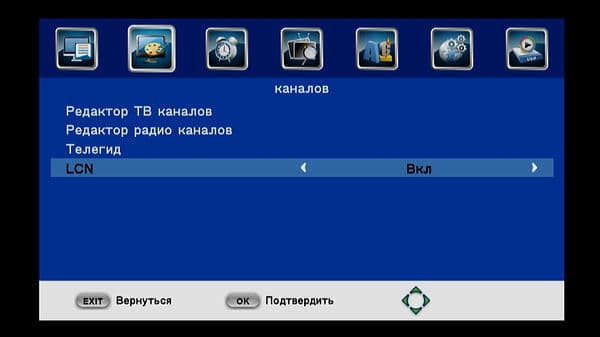

В названии раздела «каналов», похоже, пропущено слово «Настройки». Раздел содержит редакторы телевизионных и радиоканалов, данные электронной программы передач и включение/отключение нумерации каналов по уникальным присвоенным номерам (LCN).
![](images/worldvision-t38/settings-06.jpg)

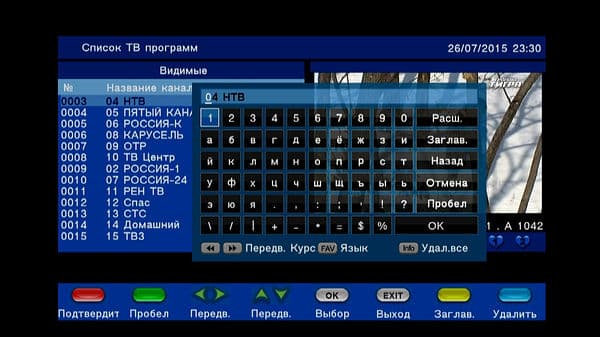

В редакторах доступны блокировка каналов, перемещение, удаление, добавление в пользовательский список и переименование. Реализована экранная клавиатура.
![](images/worldvision-t38/settings-08.jpg)

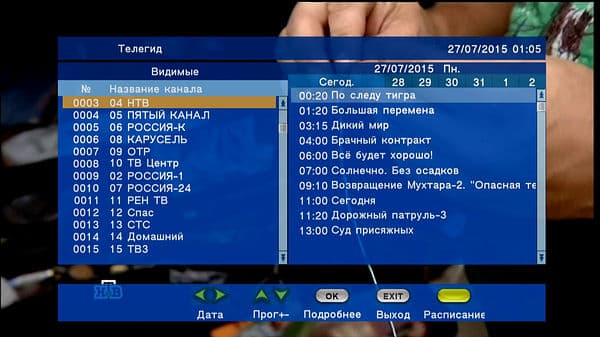

Из расписания возможен переход в планировщик.
![](images/worldvision-t38/settings-12.jpg)

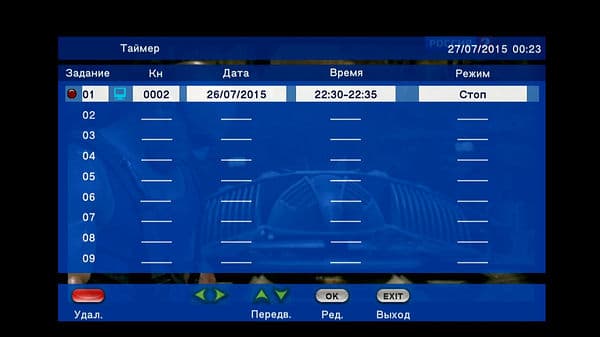

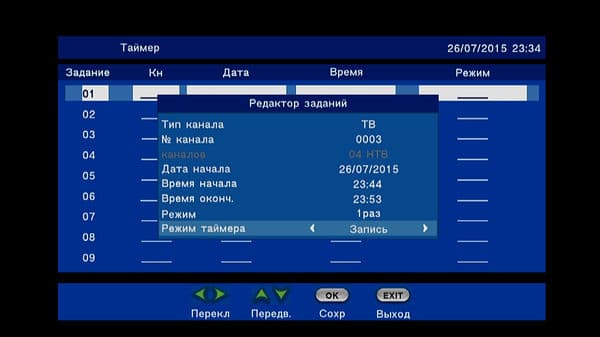

Задание может быть запланировано однократно, еженедельно, в рабочие или выходные дни и ежедневно, поддерживаются как запись, так и просмотр, почему-то переведенный как «Расписание».
![](images/worldvision-t38/settings-15.jpg)
![](images/worldvision-t38/settings-16.jpg)
Во время тестирования устройство корректно выводилось из режима ожидания и переходило в режим ожидания по завершении активного задания.

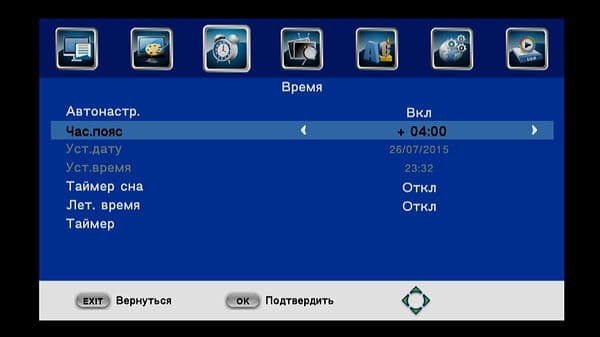

Стандарт DVB-T2 поддерживает передачу времени, в соответствующем разделе можно выбрать часовой пояс, регион, настроить таймер отключения (15, 30, 45, 60, 90, 120 минут) и переход на летнее время. Поддерживается установка времени вручную.
![](images/worldvision-t38/settings-19.jpg)

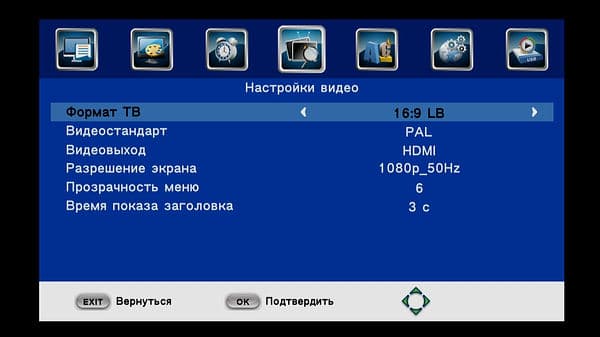

Раздел «Настройки видео» позволяет выбрать формат (16:9 FIT, 4:3 LB, 4:3 PS, 16:9 LB), видеостандарт (автоматическое определение, PAL, NTSC), разрешение (1080p_50Hz, 720p_50Hz, 1080i_50Hz, Авто для PAL и 1080p_60Hz, 720p_60Hz, 1080i_60Hz, Авто для NTSC), прозрачность меню и время информационной панели.
![](images/worldvision-t38/settings-20.jpg)
В режимах видеовыхода кроме HDMI и CVBS (HDMI отключается) обнаруживаются SCART(CVBS), SCART(RGB), YCbCr(YUV), несмотря на отсутствие соответствующих разъемов у этой модели.
Для подключения с сохранением пропорций рекомендуется 16:9 LB для широкоформатных телевизоров и 4:3 LB для телевизоров формата 4:3.
Отметим отсутствие поддержки изменения разрешения с пульта ДУ без доступа к меню.

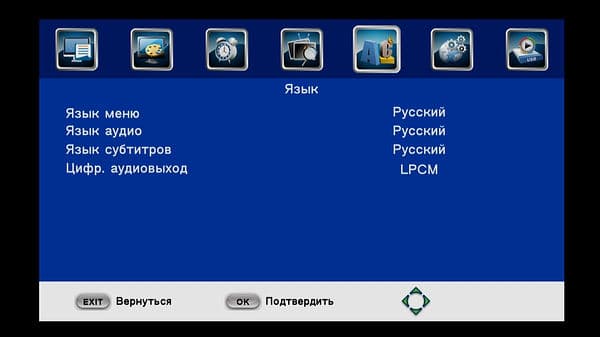

В разделе языковых настроек можно выбрать языки меню, звука и субтитров, здесь же выбирается режим цифрового аудиовыхода — LPCM или RAW.
![](images/worldvision-t38/settings-21.jpg)
При выборе языка телетекста телетекст активируется автоматически при переключении на канал, так что имеет смысл оставить эту настройку отключенной.

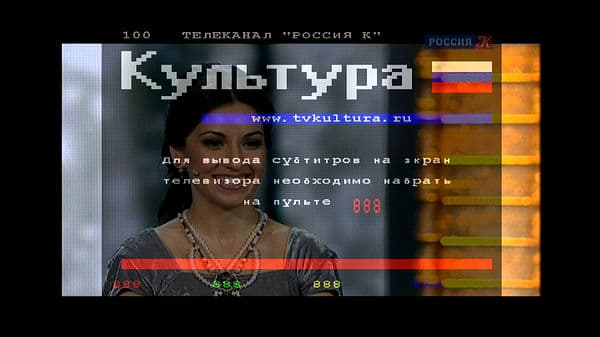

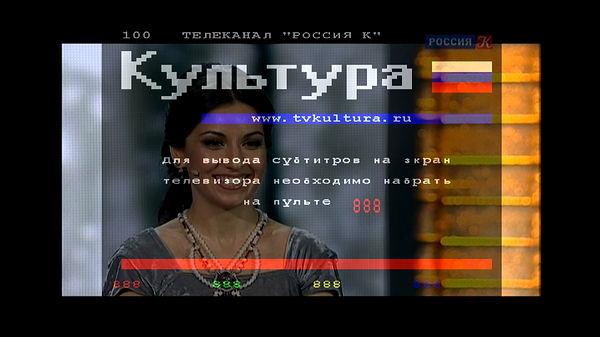

Телетекст отрабатывается корректно.
![](images/worldvision-t38/settings-30.jpg)

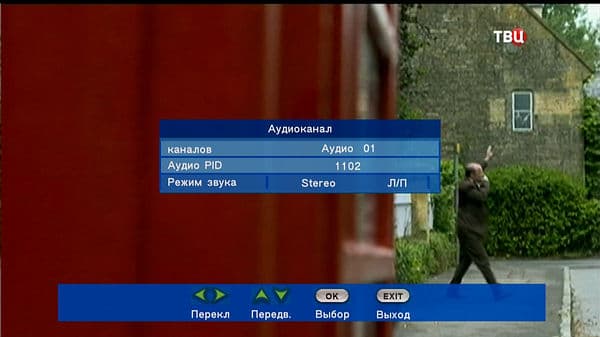

Кнопка Audio на пульте ДУ позволяет переключаться между стереозвуком и левым/правым каналом.
![](images/worldvision-t38/settings-33.jpg)
Раздел «Система» предоставляет возможность активировать родительский контроль с блокировкой не только каналов, но и доступа к настройкам, обновить программное обеспечение с сохранением текущей версии на подключенный накопитель и возможностью эфирного обновления (на территории РФ не поддерживается) и восстановить заводские настройки. Здесь же находятся календарь, калькулятор и запуск одной из трех предустановленных игр («Gobang» (нарды), «Boxman», «Тетрис»).
![](images/worldvision-t38/settings-17.jpg)

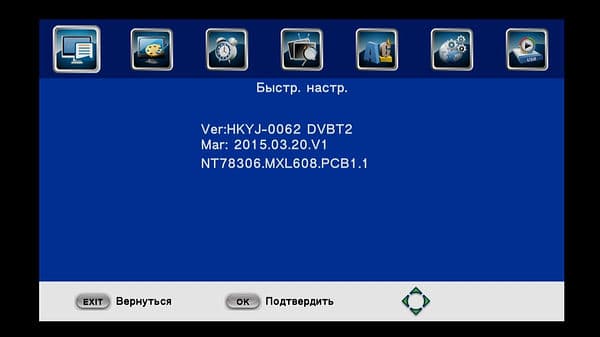

Информация о прошивке тестового экземпляра (вызывается нажатием кнопки Info в меню настроек) представлена ниже.
![](images/worldvision-t38/settings-41.jpg)

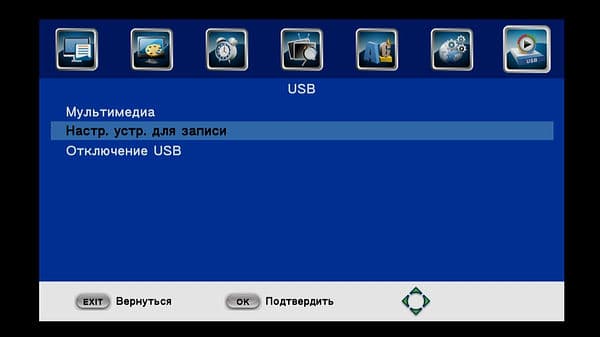

Раздел «USB» позволяет перейти к проигрывателю и настроить параметры записи и режима отложенного просмотра, поддерживается безопасное извлечение накопителя.
![](images/worldvision-t38/settings-27.jpg)

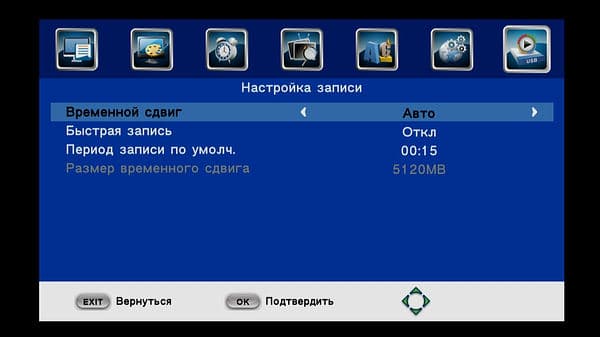

Параметры записи включают в себя настройки режима отложенного просмотра Timeshift (отключен, авто, пауза), включение записи одной кнопкой (при отключении можно выбрать интервал записи, от 15 минут до 24 часов с интервалом 15 минут, возможна запись до заполнения накопителя) и отображение доступного места.
![](images/worldvision-t38/settings-28.jpg)
Для записи передач и работы режима отложенного просмотра Timeshift требуется подключенный к порту USB накопитель. С доступными накопителями разного объема, отформатированными в NTFS, включая жесткий диск Seagate Expansion Portable STBX2000401 емкостью 2 TB, вызвавший затруднения у Kaskad VA2206HD, World Vision T38 во время тестирования работал корректно.
На подключенном накопителе создается папка MyRecord, для каждого записанного фрагмента создается собственная папка с датой и каналом в названии, запись осуществляется в формате TS, при этом создается служебный файл info.rcd.
В режиме ожидания питание на подключенный накопитель не подается.

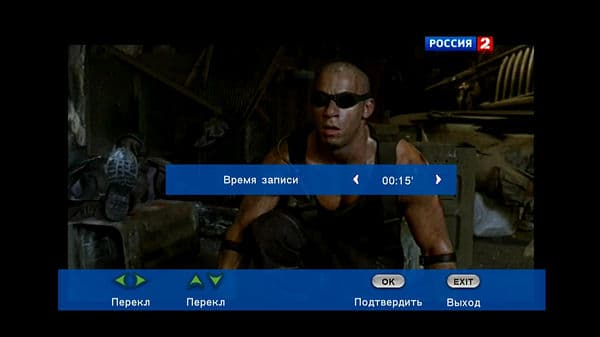

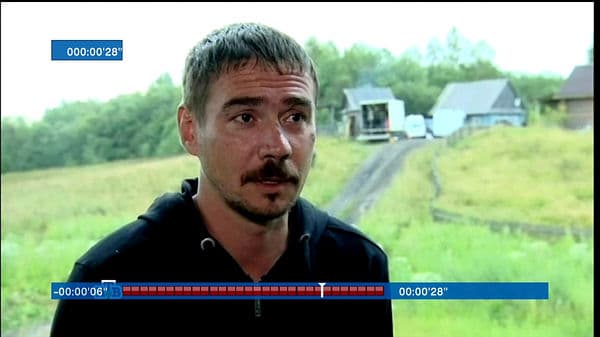

Окончание записи кнопкой остановки требует подтверждения, что исключает случайное прерывание, при активном режиме отложенного просмотра запись производится с момента начала записи.
![](images/worldvision-t38/settings-35.jpg)
![](images/worldvision-t38/settings-37.jpg)

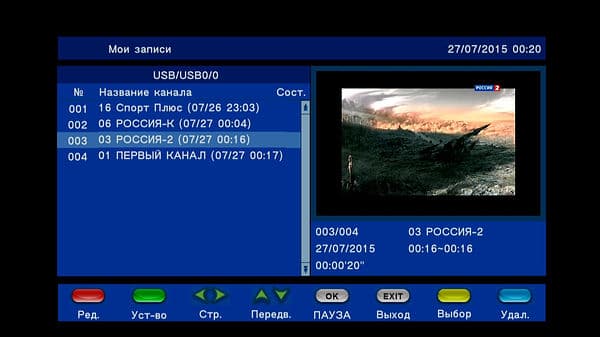

Записанные фрагменты можно переименовать и удалить.
![](images/worldvision-t38/settings-34.jpg)

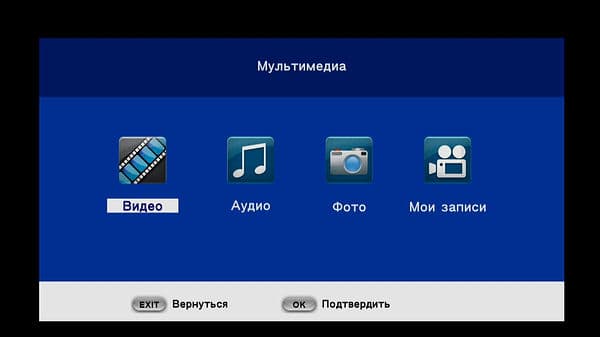

Встроенный медиаплеер, для быстрого вызова которого можно воспользоваться кнопкой GoTo на пульте, способен отображать записанные файлы, видеофайлы, звуковые файлы и файлы изображений.
![](images/worldvision-t38/settings-38.jpg)
World Vision T38 не поддерживает декодирование Dolby Digital, встроенный проигрыватель не не запоминает место остановки после выхода, однако работает с субтитрами.
Устройства этого класса не обладают абсолютно корректной поддержкой воспроизведения видеоматериалов 24р (23,976 и 24 кадров/с), однако негативный эффект можно минимизировать до комфортного уровня подбором видеорежима.
Качество

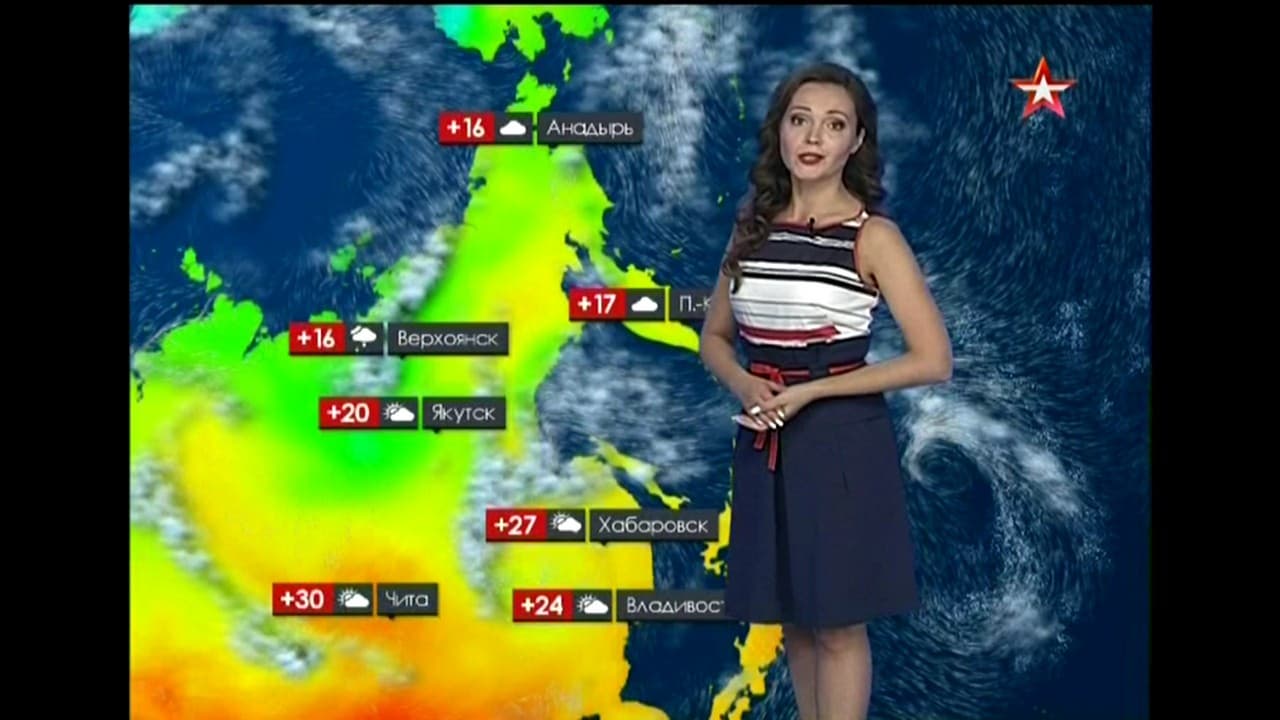

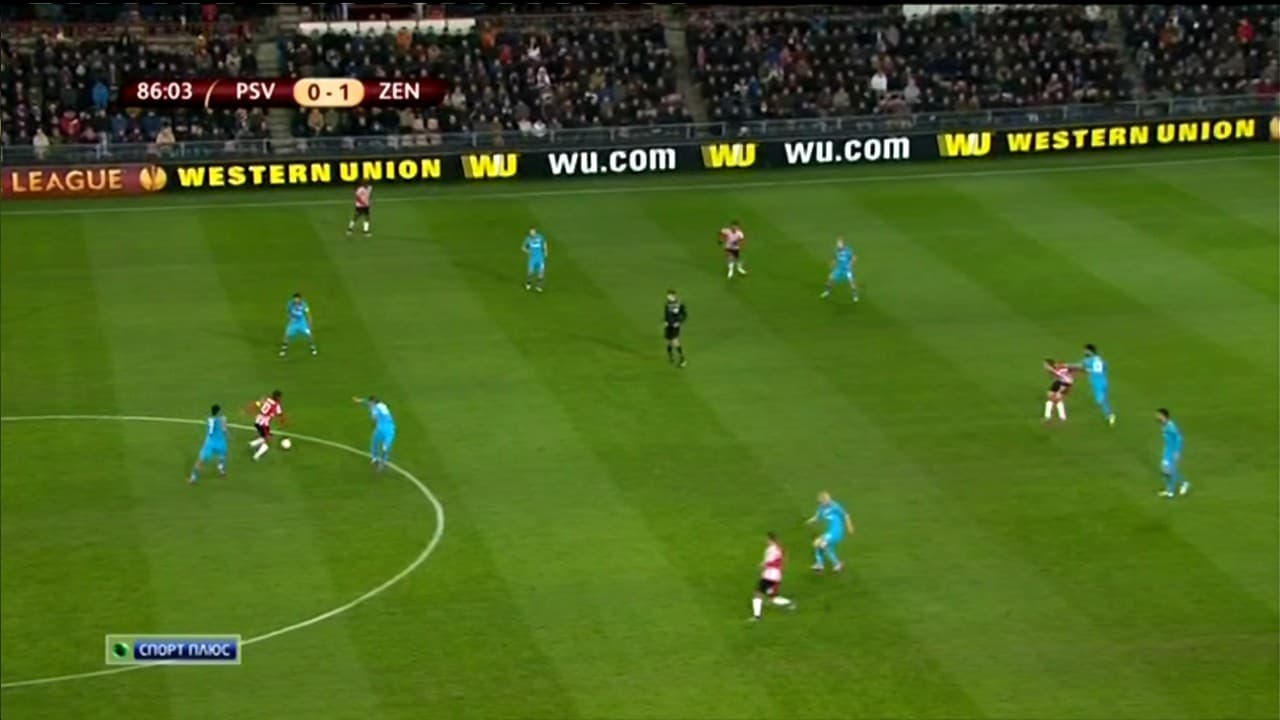

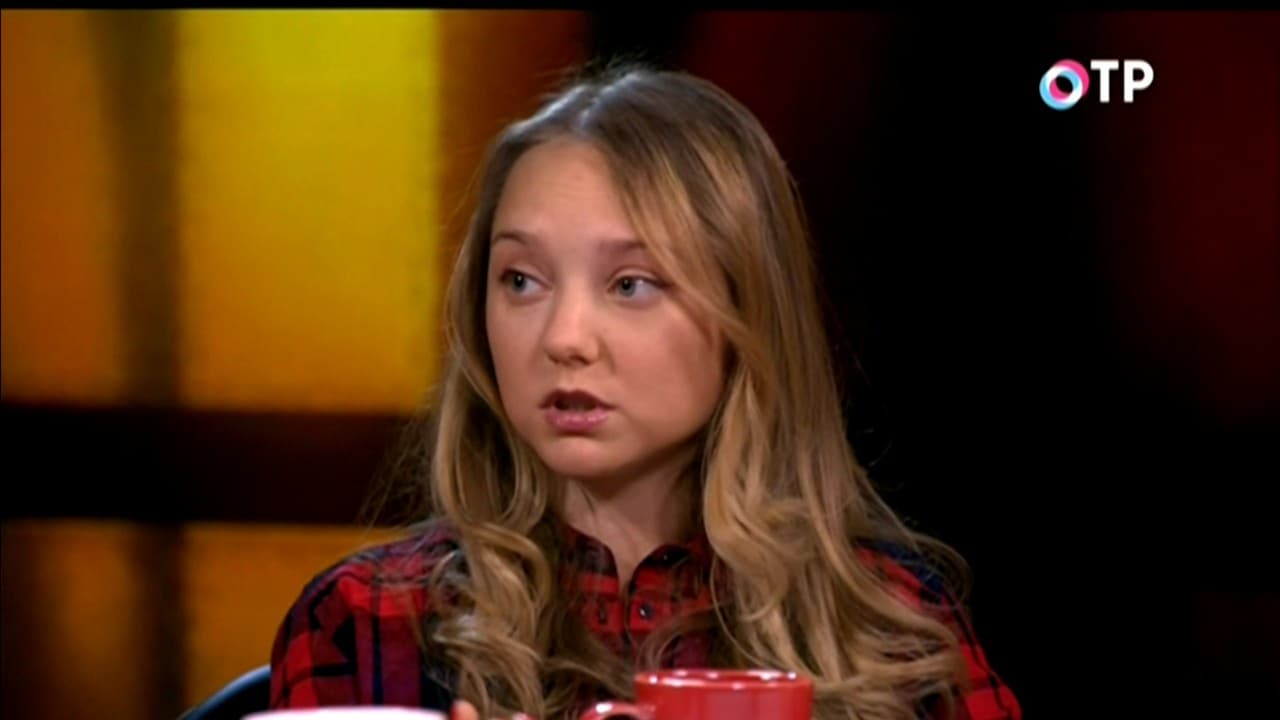

Качество изображения при работе с DVB-T и DVB-T2 определяется оператором в диапазоне от низких разрешений с небольшим битрейтом до HDTV. DVB-T2-каналы в настоящее время доступны только в стандартном разрешении.

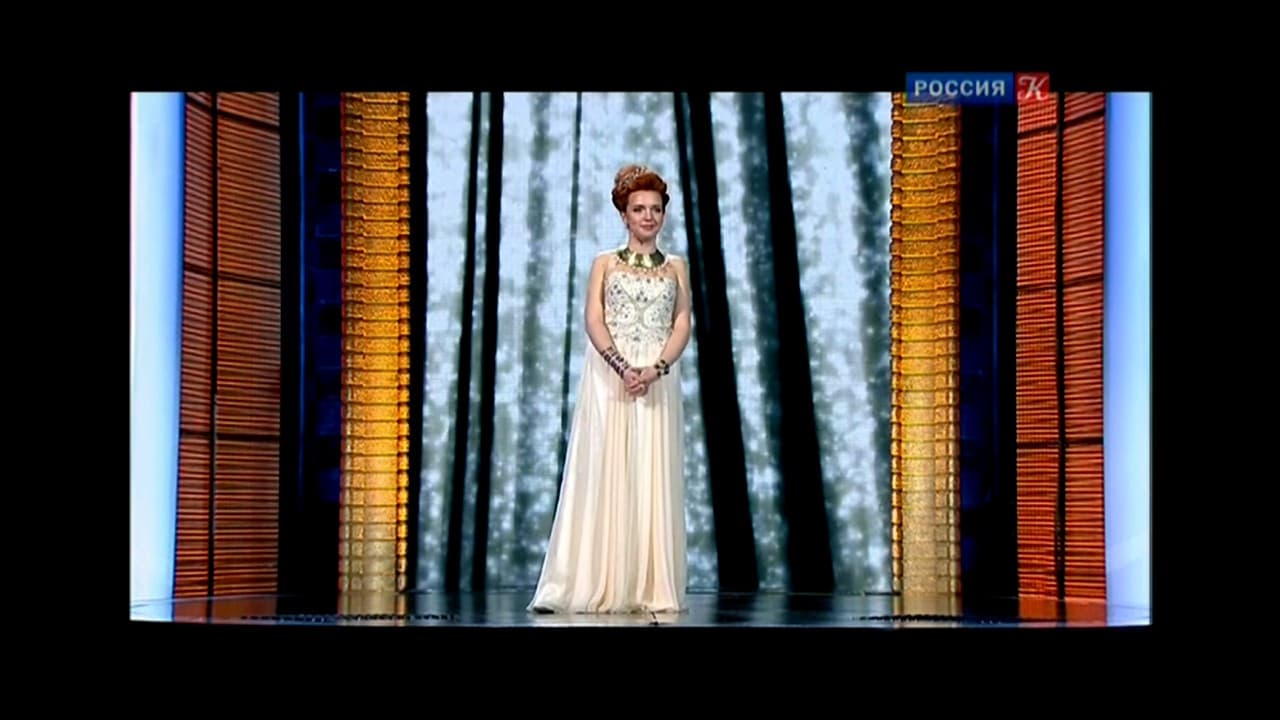

HDMI

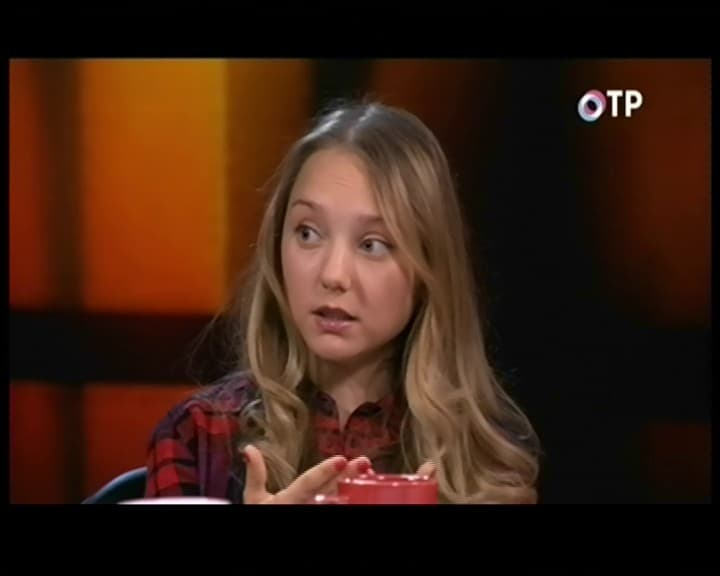

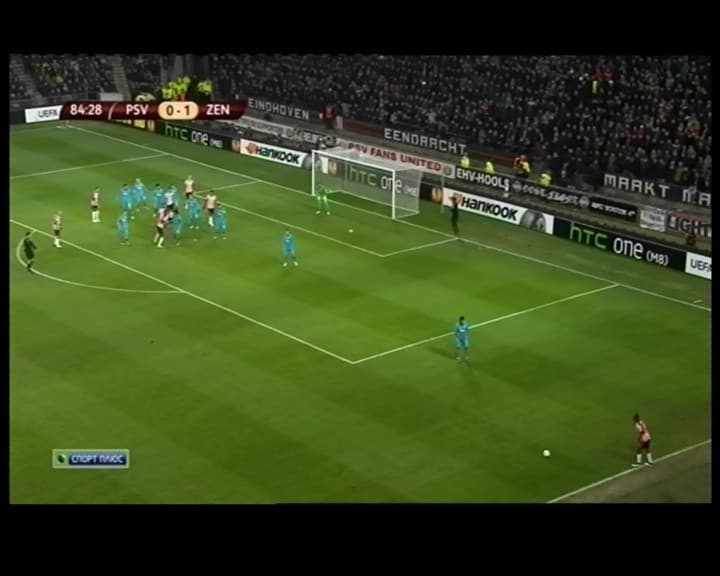

Композитный выход
Записанные фрагменты можно скачать здесь: фрагмент 1, фрагмент 2.
При первом запуске автопоиска не обнаружились каналы первого мультиплекса, ручной поиск нашел только два из них, третья попытка с автоматическим поиском увенчалась успехом.
Время от включения устройства до появления изображения составляет около 10 секунд, это не рекордные 5-6 секунд у Kaskad VA2206HD, но хороший результат на фоне типичных для современных ресиверов 14-18 секунд.
После физического отключения питания и возобновления его подачи ресивер включается в активном режиме.
Несмотря на бюджетный приемник, World Vision T38 обеспечивает хорошее качество приема цифровых каналов. Обновление платформы сказалось на скорости переключения каналов, в пределах одного PLP переключение между каналами занимает около 1 секунды (!), по этому параметру ресивер находится в лидерах, между каналами в разных PLP до 2-3 секунд.
Нагрев устройства при работе можно охарактеризовать как умеренный, однако имеет смысл позаботиться о циркуляции воздуха в местах расположения вентиляционных отверстий.
Выводы
Плюсы
- корректная работа с M-PLP;
- хорошее качество приема;
- быстрое переключение каналов;
- оперативное включение;
- коаксиальный аудиовыход S/PDIF;
- режим отложенного просмотра TimeShift (при наличии подключенного накопителя);
- поддержка энергосберегающего режима для запланированных заданий.
Минусы
- отсутствие дисплея;
- отсутствие поддержки декодирования Dolby Digital;
- посредственная реализация встроенного проигрывателя;
- небрежная локализация.
Обновление однокристальных систем Novatek для ресиверов с поддержкой DVB-T2 следует признать удачным, использование NT78306 позволило уменьшить время включения устройства и время переключения каналов.
Что же касается World Vision T38, то при схожем с World Vision T37 подходе к локализации эта модель выгодно отличается обновленной платформой, сквозным подключением антенны, наличием цифрового аудиовыхода и поддержкой субтитров в проигрывателе.
