Паспортные характеристики, комплект поставки и цена
| Тип матрицы | SuperClear IPS с краевой светодиодной (WLED) подсветкой |
| Диагональ | 60,47 см (23,8 дюйма) |
| Отношение сторон | 16:9 (527,04×296,46 мм) |
| Разрешение | 1920×1080 пикселей (Full HD) |
| Шаг пикселей | 0,2745 мм |
| Яркость | 250 кд/м² |
| Контрастность | 1000:1, динамическая 20 000 000 : 1 |
| Углы обзора | 178° (гор.) и 178° (верт.) |
| Время отклика | 5 мс (от серого к серому — GTG) |
| Количество отображаемых цветов | 16,7 млн |
| Интерфейсы |
|
| Совместимые видеосигналы | До 1920×1080/60 Гц Отчет MonInfo для HDMI-подключения Отчет MonInfo для DisplayPort-подключения |
| Акустическая система | Отсутствует |
| Особенности |
|
| Размеры (Ш×В×Г) | 539×519×215 мм с подставкой 539×311×48 мм без подставки |
| Масса | 5,65 кг с подставкой и 3,19 кг без подставки |
| Потребляемая мощность | Максимум 46 Вт, типично 22 Вт, менее 0,3 Вт в режиме ожидания |
| Напряжение питания | 100—240 В, 50/60 Гц |
| Комплект поставки* |
* Комплектацию необходимо уточнять перед покупкой. |
| Ссылка на сайт производителя | www.viewsoniceurope.com/ru |
| Средняя цена по данным Яндекс.Маркет | T-14164731 |
| Предложения по данным Яндекс.Маркет | L-14164731-10 |

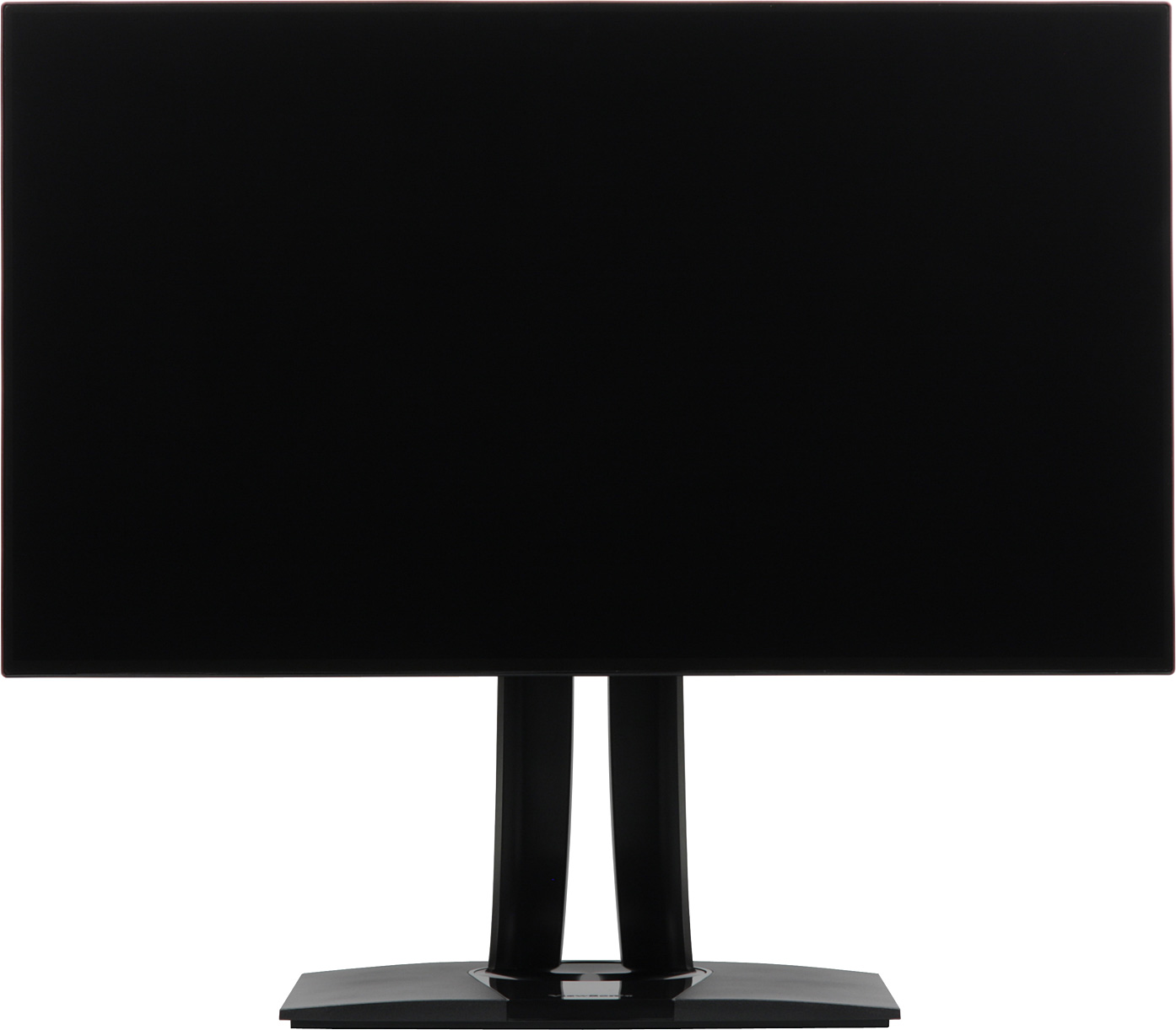

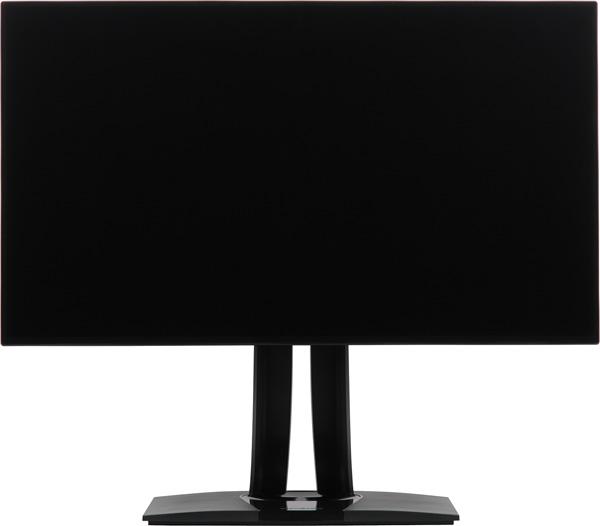

Внешний вид

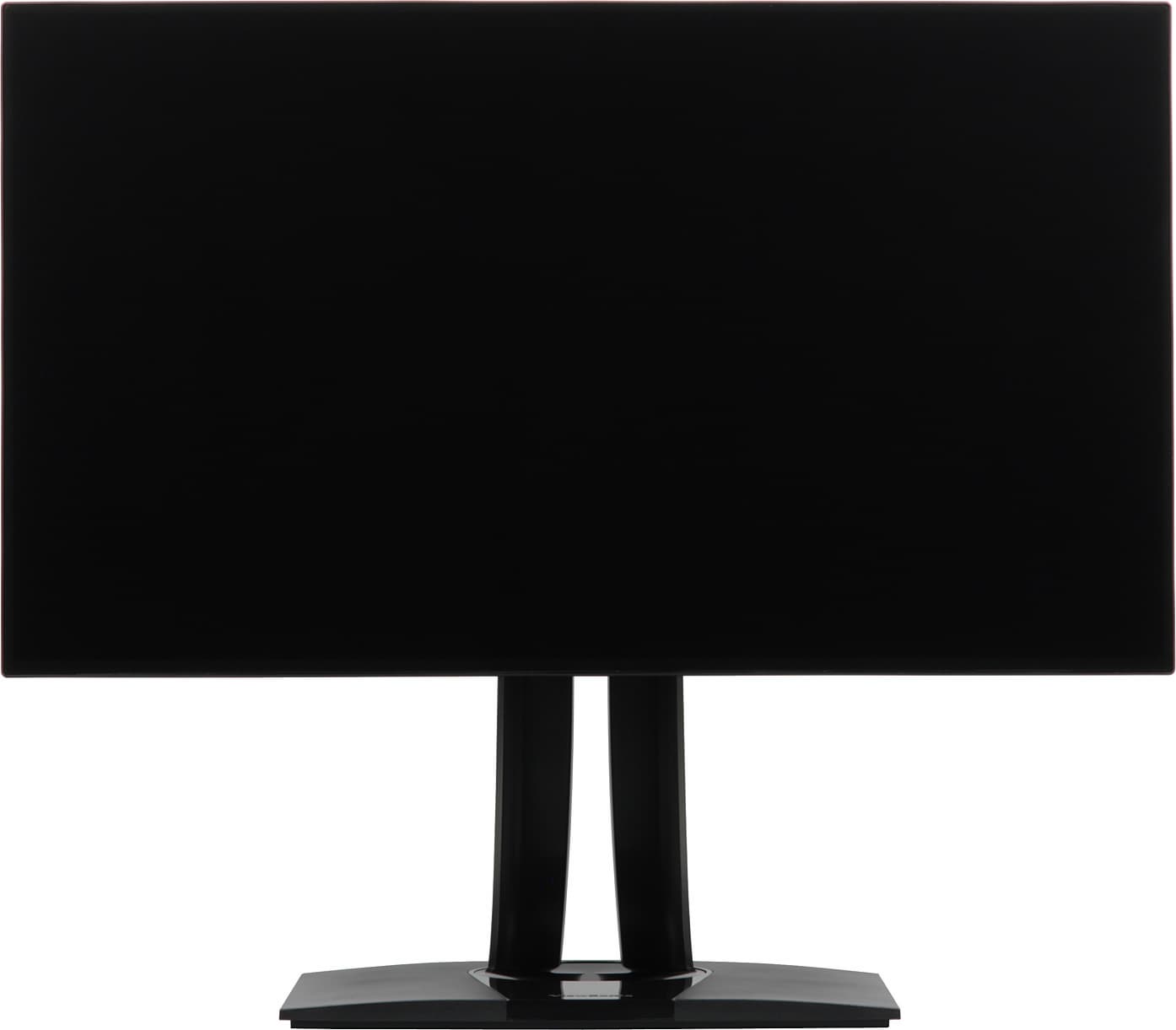

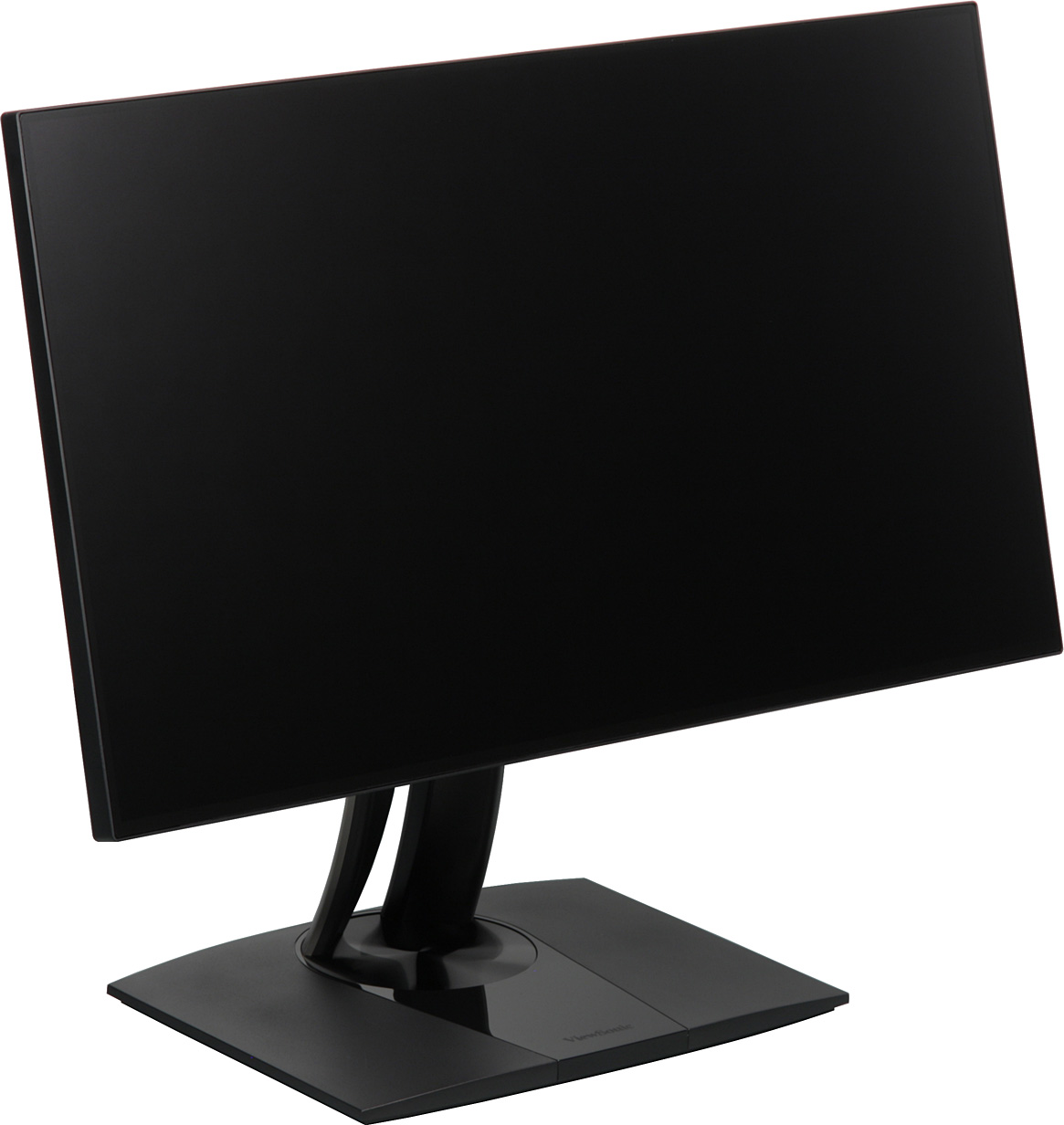

Фронтальная поверхность экрана выглядит как монолитная черная матовая поверхность (зеркальность выражена слабо), ограниченная по периметру узкой окантовкой из пластика. Выведя изображение на экран, можно увидеть, что на самом деле между внешними границами экрана и собственно областью отображения есть поля сверху и с боков шириной порядка 5-6 мм и 9,5 мм снизу. Дизайн монитора нам понравился, вроде бы ничего особенного, но экран без рамки и изящные лаконичные линии подставки и блока экрана в совокупности производят очень хорошее впечатление. Пластиковые кожухи блока экрана и подставки изготовлены из пластика в основном без покрытия с черной матовой поверхностью. Исключения два — зеркально-гладкий клин сверху на основании, а кожух сзади на стойке имеет темно-серое серебристое покрытие.

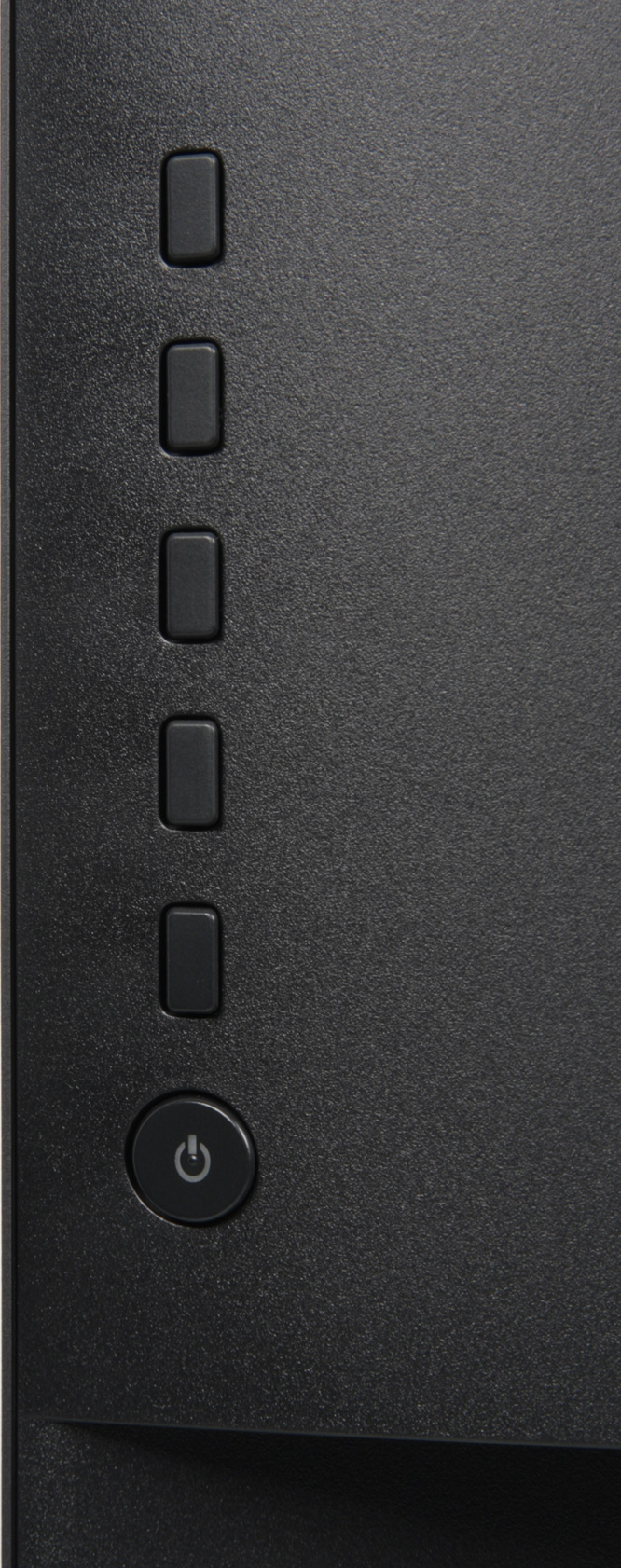

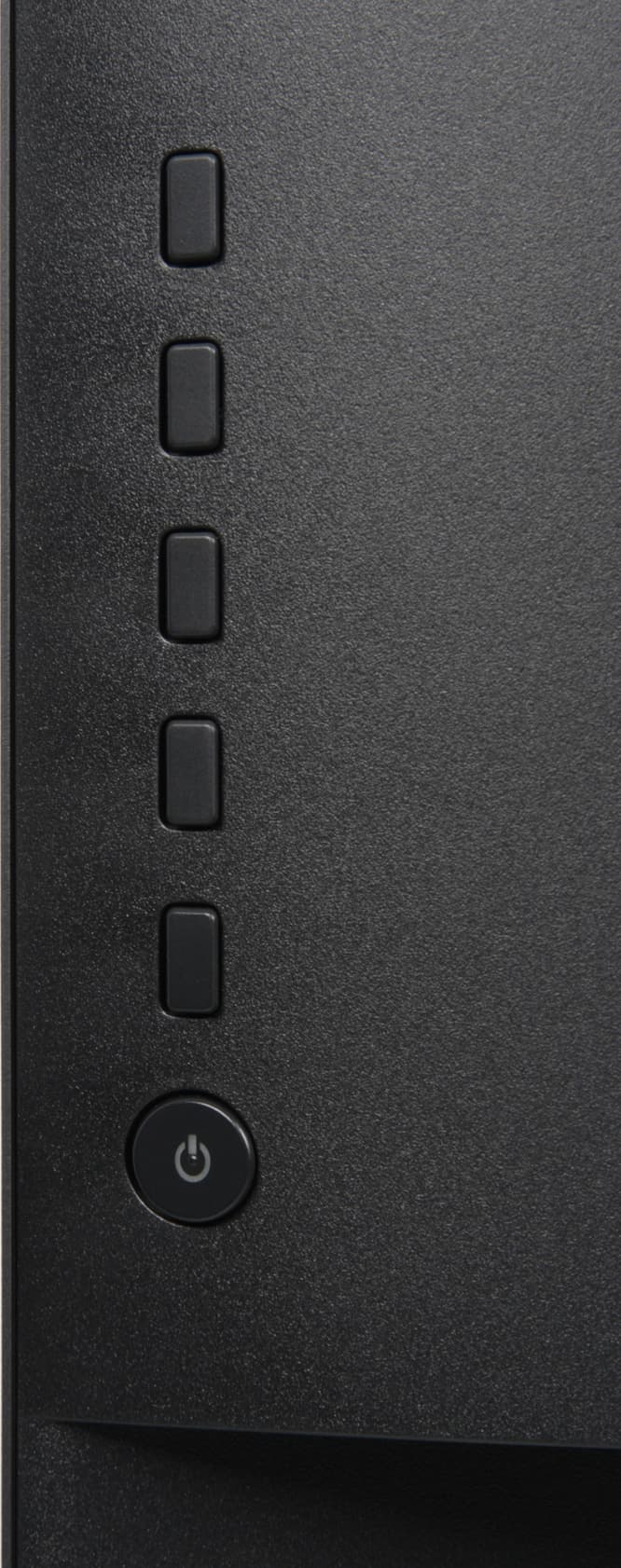

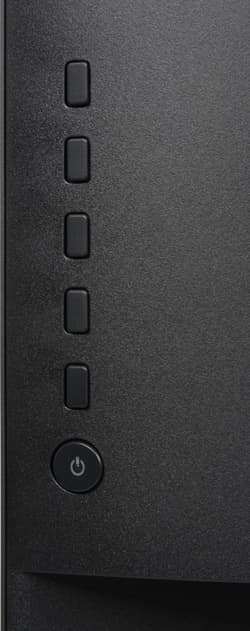

Механические кнопки находятся сзади под правую руку.

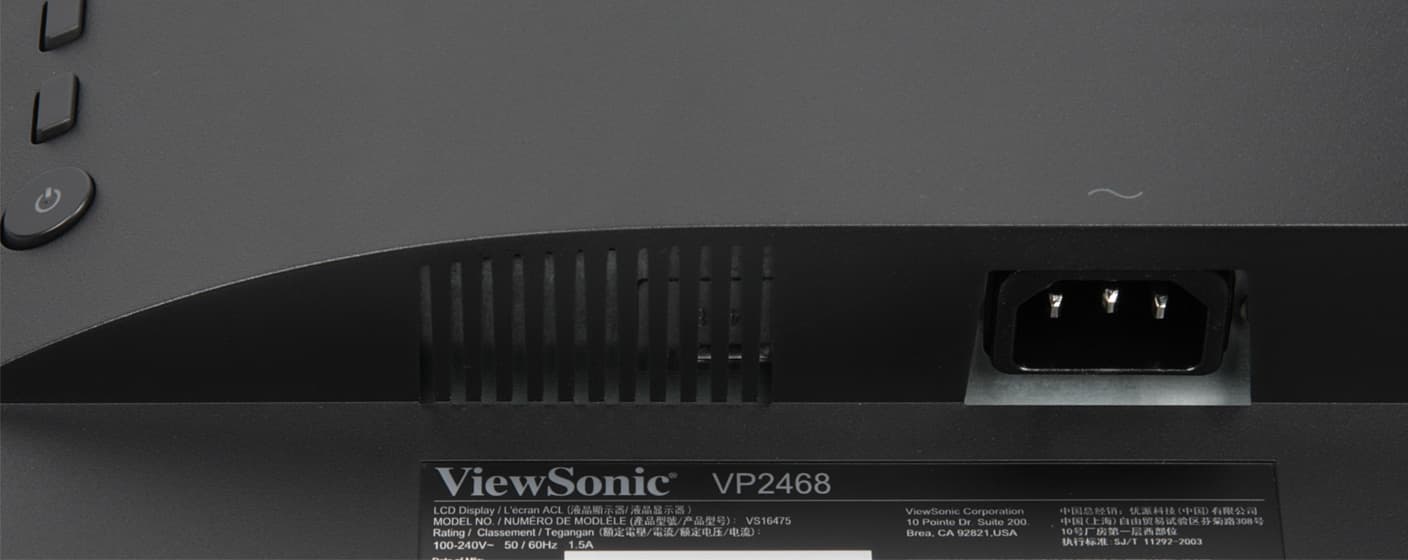

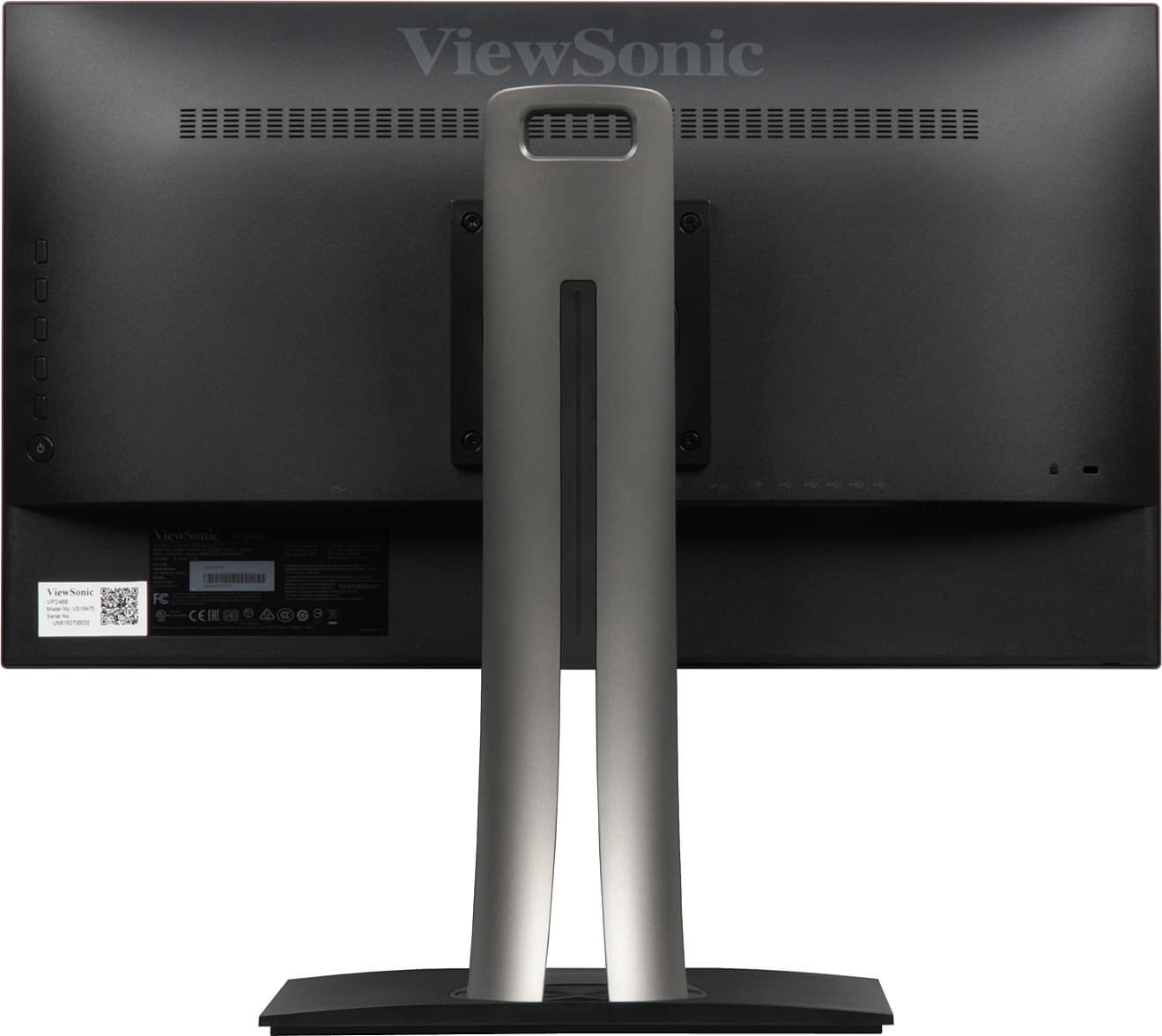

Значок на кнопке питания является индикатором состояния. Вверху на задней панели — вентиляционная решетка. Разъем питания и интерфейсные разъемы расположены на срезе утолщения сзади и ориентированы вниз. Традиционно присутствует и разъем для кенсингтонского замка. Монитор оснащен встроенным блоком питания. Стойка закреплена на металлическом поворотном круге, который сверху имеет узор из концентрических бороздок и покрыт черной эмалью. Стойка имеет фиксированную высоту, но подпираемый пружиной механизм со стальным рельсовым шариковым подшипником обеспечивает вертикальное перемещение шарнира, на который крепится блок экрана. Резиновая полоска-заглушка сзади на стойке прикрывает несколько отверстий в раме стойки. В нижнее можно вставить проволочную чеку, идущую в комплекте, и заблокировать, тем самым, шарнир в нижнем положении. В одно из четырех других с резьбой М4 можно ввинтить винт так, чтобы он зашел в отверстие на шарнире, это зафиксирует шарнир в одном из четырех положений по высоте. Правильно подобранная длина винта и его шляпка позволят затем установить заглушку на место. Вырез в верхней части стойки формирует удобную ручку для переноски монитора в сборе. Штатная подставка позволяет блок экрана немного наклонить вперед, отклонить назад, приподнять, повернуть вправо-влево и перевернуть в портретную ориентацию как по, так и против часовой стрелки.

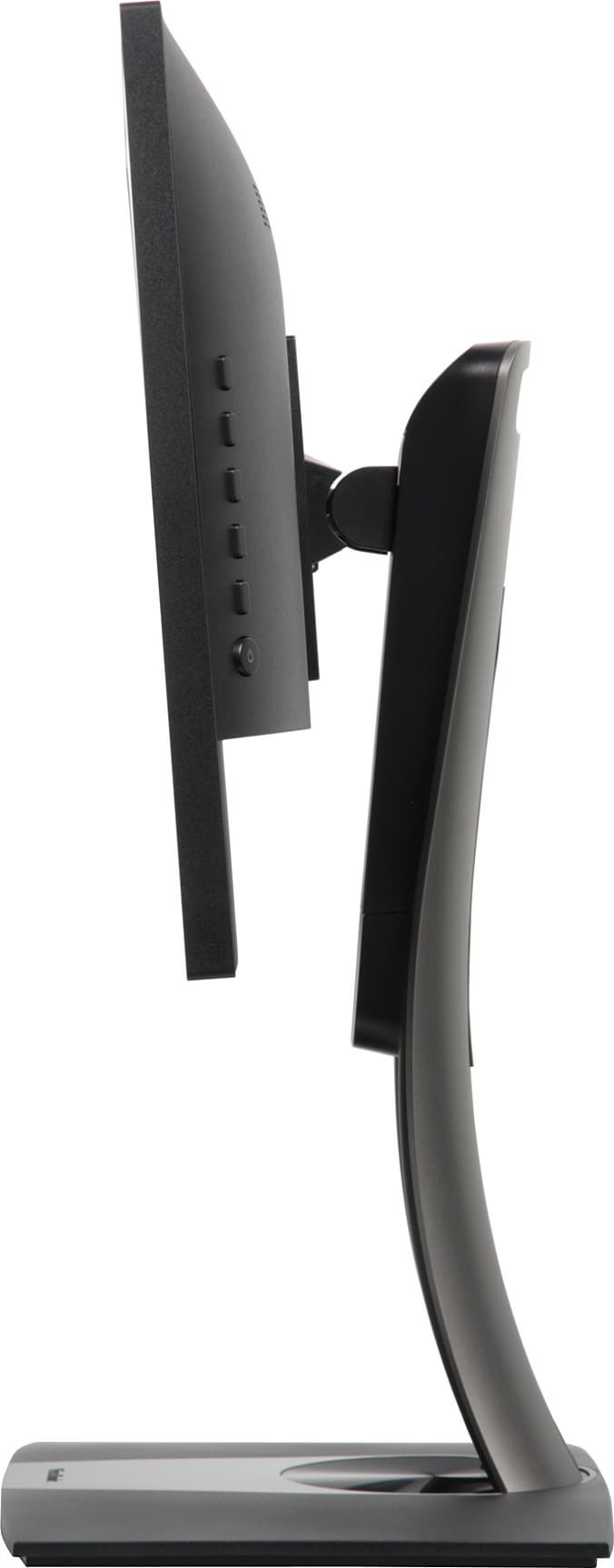

Такой поворот в обе стороны позволяет состыковать два монитора в портретной ориентации узкими верхними границами друг к другу. Основание подставки относительно большое по площади, но оно сверху в основном плоское, что повышает эффективность использования рабочей площади стола. Монитор стоит на подставке устойчиво.

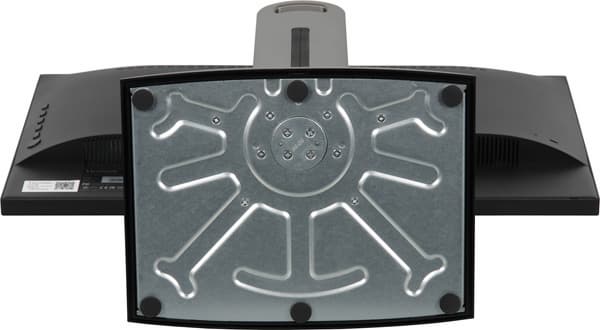

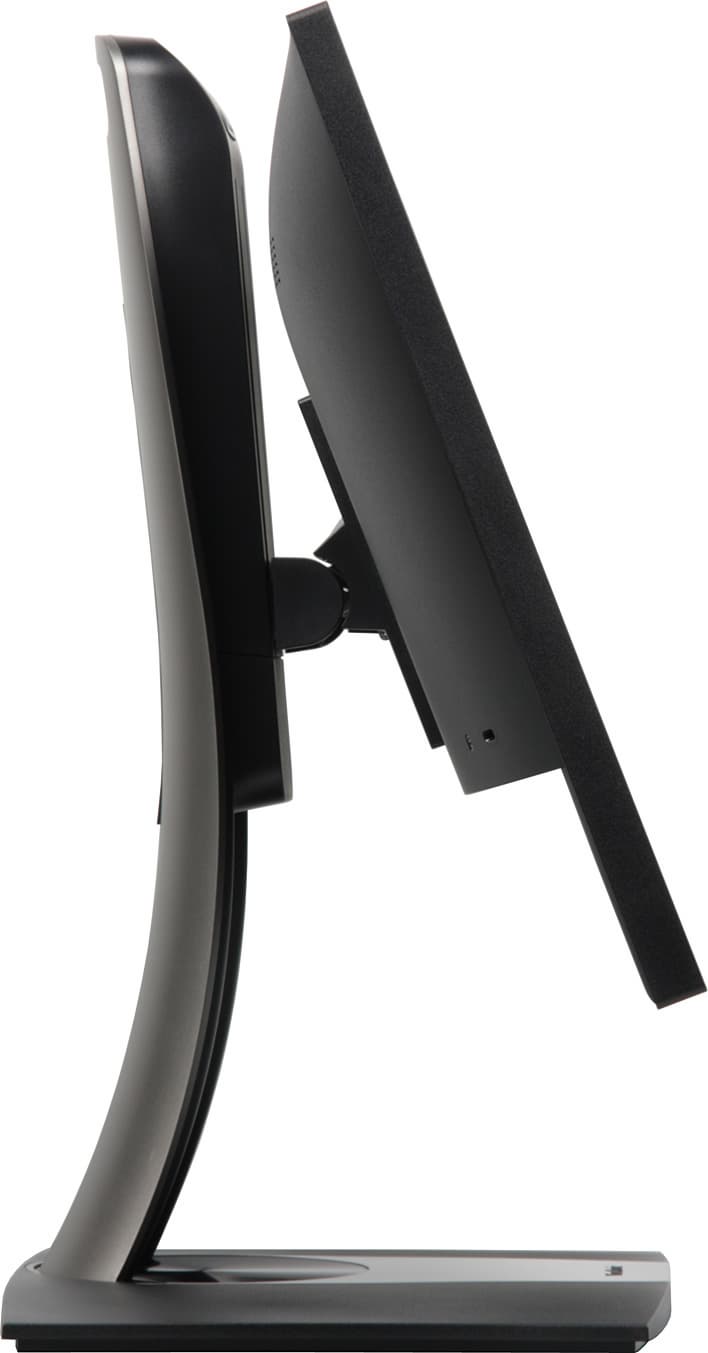

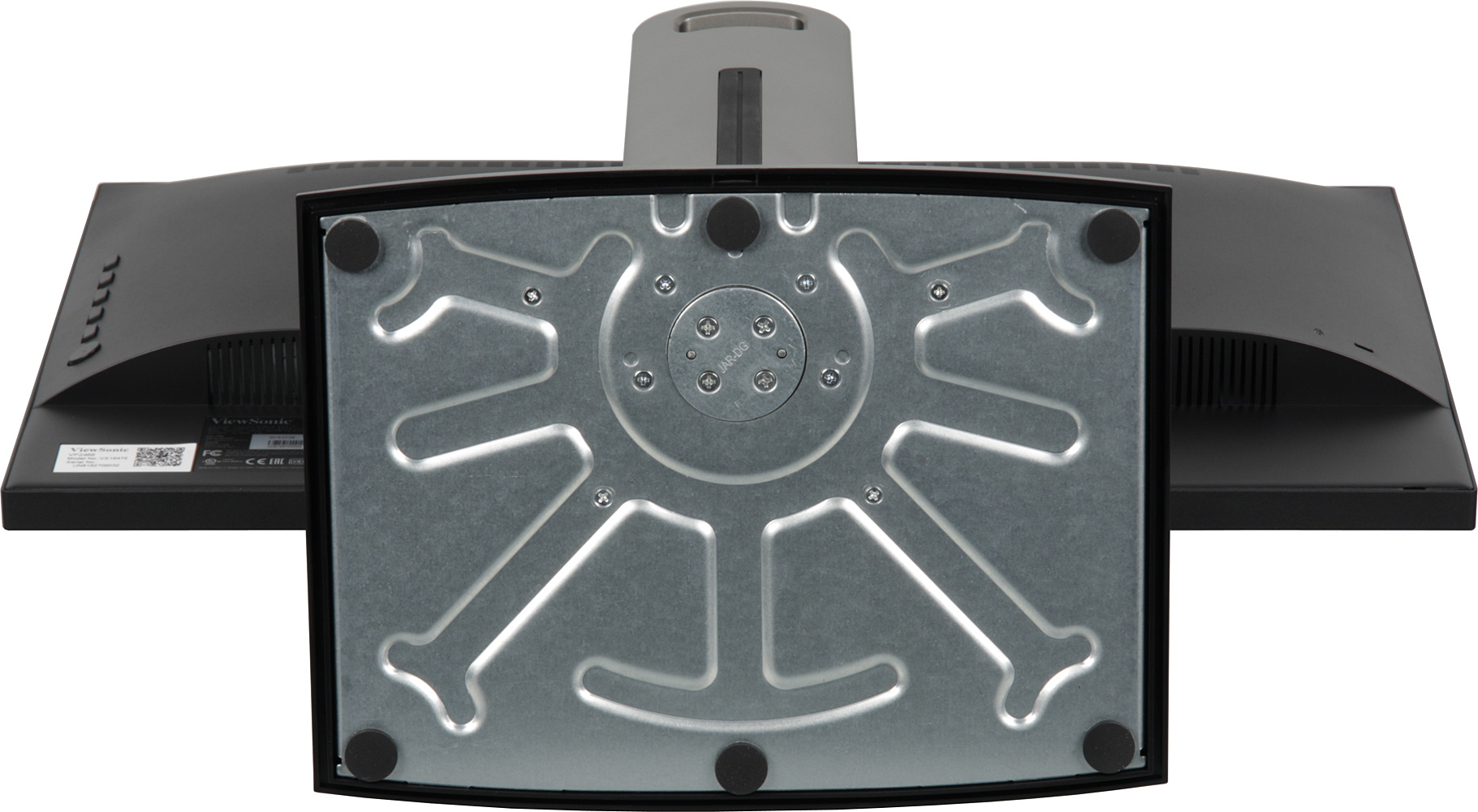

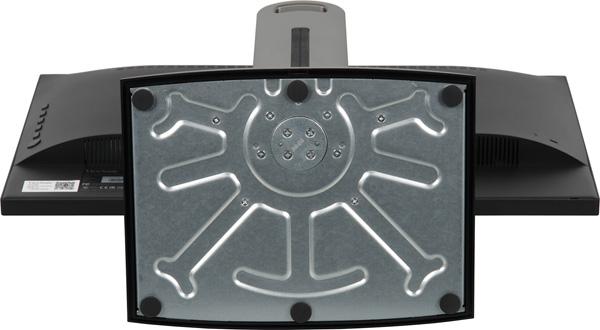

Конструкция подставки жесткая и прочная, так как несущие элементы подставки изготовлены из толстой штампованной стали или отлиты из алюминиевого сплава. Резиновые ножки-таблетки снизу на основании подставки защищают поверхность стола от царапин и предотвращают скольжение монитора на гладких поверхностях.
Кабели, идущие от разъемов монитора, можно пропустить через центр раздвоенной снизу стойки подставки. При необходимости штатную подставку можно отсоединить (или не подсоединять), и ставшие доступными резьбовые отверстия (по углам квадрата со стороной 100 мм) использовать для крепления к VESA-совместимому кронштейну. Монитор упакован в коробку, на которой изображены три птички — фирменный логотип (видовое название птичек можно подсмотреть в Википедии). Коробка имеет прорезные ручки по бокам и пластиковую ручку сверху, что облегчает транспортировку купленного монитора.
Коммутация

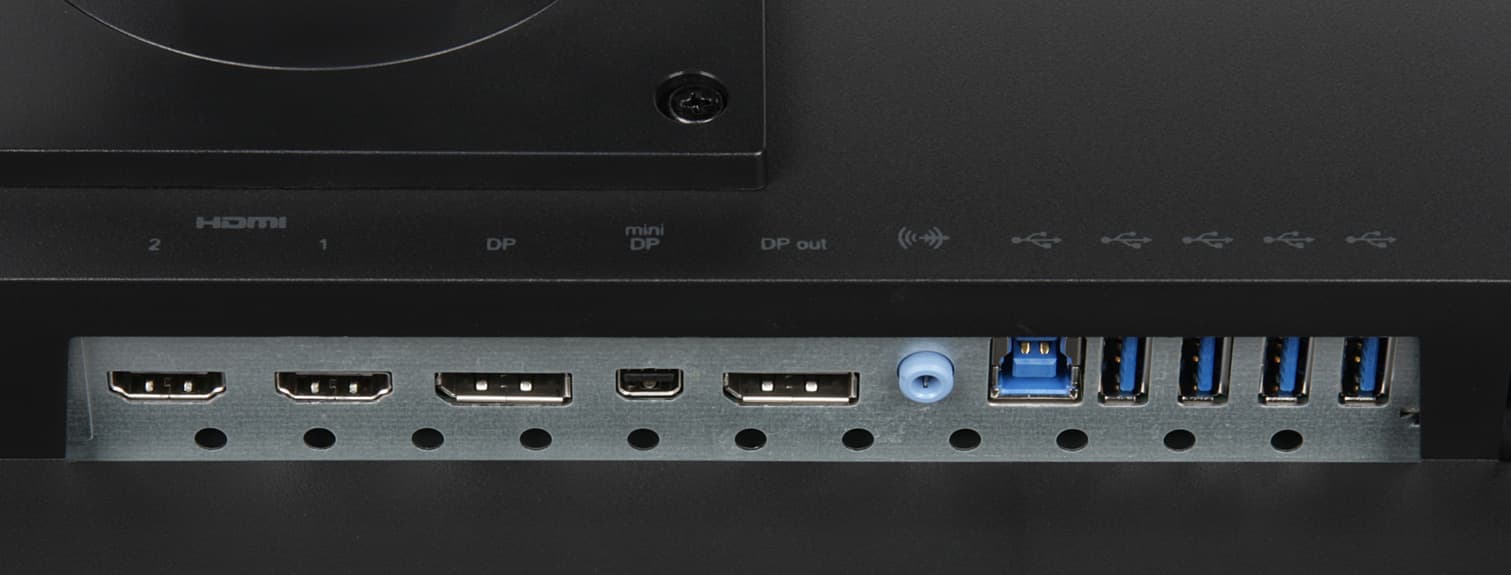

Монитор оснащен четырьмя цифровыми входами: DisplayPort в полноразмерном и Mini-варианте, а также два HDMI. Выбор входа осуществляется в быстром меню или в полном меню установок, есть и автоматический поиск активного входа. Присутствует полноразмерный выход DisplayPort, что позволяет последовательно подключать другие устройства отображения, если видеокарта и промежуточные звенья этой цепочки поддерживают DisplayPort 1.2 Multi-Stream Transport (MST). Последовательное подключение удалось проверить только в режиме дублирования на втором мониторе, так как подходящего оборудования не нашлось. Входы способны принимать цифровые аудиосигналы, которые выводятся после преобразования в аналоговый вид через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Мощности выхода хватило, чтобы в 32-омных наушниках с чувствительностью 112 дБ был большой запас по громкости. Качество звука в наушниках очень хорошее — воспроизводится широкий диапазон частот, в паузах шума не слышно, звук чистый, без выраженных искажений. Громкость регулируется в меню, там же вывод звука можно отключить. В монитор встроен USB(3.0)-концентратор с одним входом и четырьмя выходами тоже 3.0, но все выходы расположены так, что оперативное подключение к ним затруднено.
Меню, локализация и управление
Индикатор питания при работе неярко светится синим (отключается в меню), в режиме ожидания — красным и не горит, если монитор условно выключен. Кнопка питания легко определяется на ощупь, но при желании ее можно заблокировать, исключив тем самым непреднамеренное выключение монитора. Когда монитор включен и на экране нет меню, то при первом нажатии на любую кнопку, кроме кнопки питания, на экран выводится стартовое меню в виде пяти значков точно напротив кнопок и пояснительного окошка.

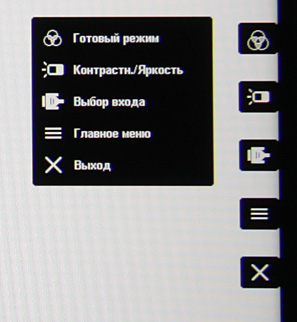

Сверху вниз — первые три значка обозначают вызов коротких меню быстрого доступа к списку профилей, регулировки яркости и контрастности и выбору входа.
Предпоследний значок — вызов основного меню, последний — выход из меню. Далее при навигации по меню напротив кнопок также выводятся значки-подсказки по текущим функциям. Меню относительно большое. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. При необходимости можно перевернуть меню, включить легкую прозрачность фона, выбрать тайм-аут автоматического выхода из меню и включить блокировку, чтобы предотвратить нежелательное изменение настроек. Есть русская версия экранного меню. Кириллический шрифт меню ровный, надписи читаемые. Качество перевода на русский язык приемлемое.

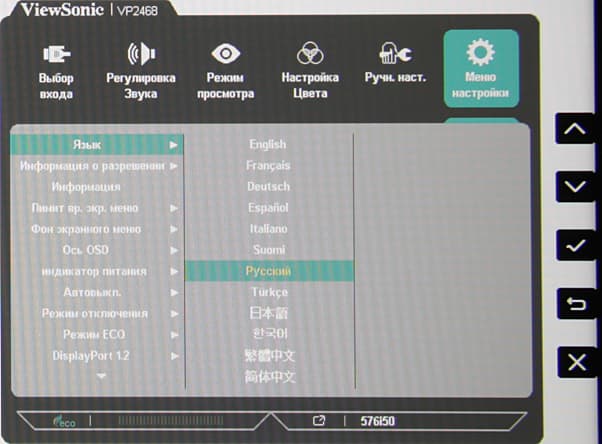

На CD-ROM из комплекта мы обнаружили руководства пользователя в виде PDF-файлов (русскоязычная версия присутствует). Руководство, к сожалению, малоинформативное. Кроме того, на этом диске есть драйвер монитора (файлы INF и профиль цветокоррекции ICM). На сайте компании мы нашли файлы руководства (на русском языке есть), архивы с драйверами, программу для обновления прошивки (и воспользовались ей), утилиты Auto Pivot (видимо, для автоматического переворота рабочего стола) и ViewSplit (видимо, для распределения окон на рабочем столе, а также программу Colorbration для выполнения аппаратной калибровки.

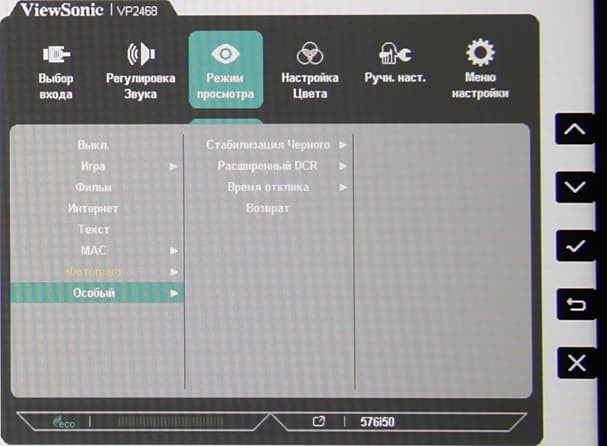

В списке Режим просмотра есть ряд профилей с предустановленными значениями некоторых настроек, при этом при выборе профиля Особый пользователь может регулировать крутизну гамма-кривой в темной области, включать/выключать режим с динамической подстройкой яркости подсветки и изменять степень разгона матрицы.

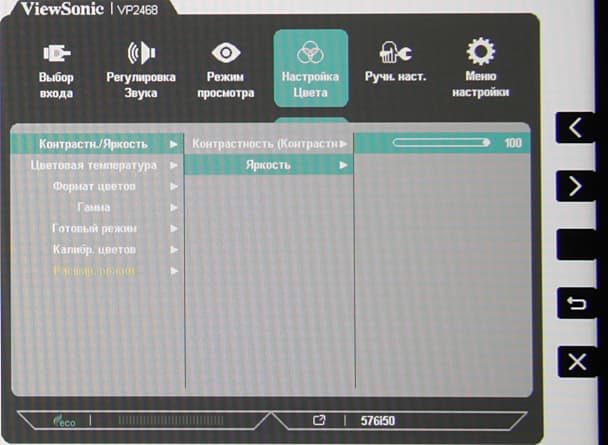

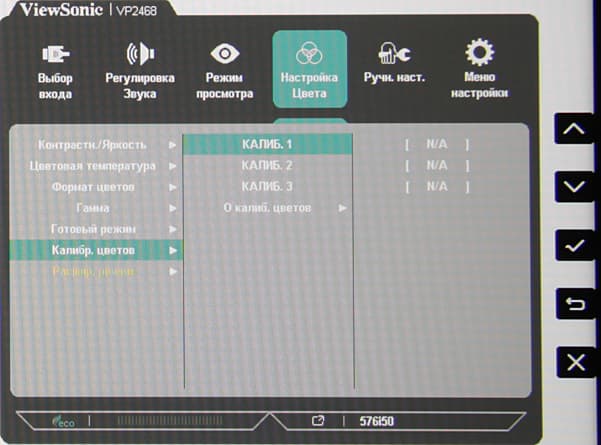

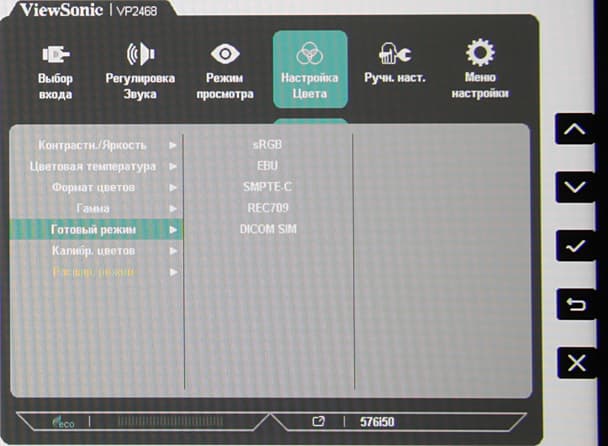

На странице Настройка цвета есть ряд типичных настроек, а также список с предустановленными профилями цветокоррекции и тремя профилями, полученными в результате аппаратной калибровки.

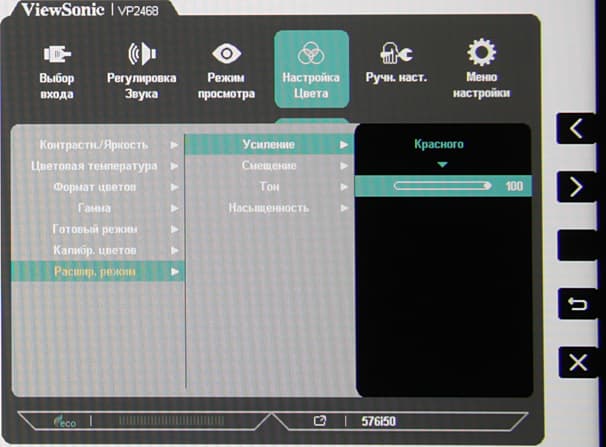

В подменю Расшир. режим есть регулировки усиления и смещения трех основных цветов, а также тона и насыщенности шести цветов.

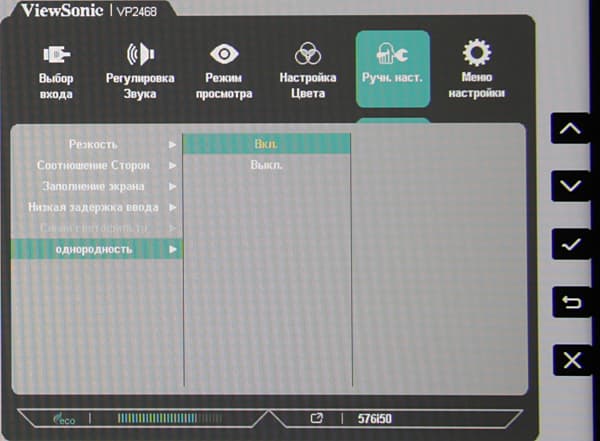

Дополнительно можно отрегулировать контурную четкость, включить режим с низкой задержкой вывода, снизить интенсивность синей компоненты (что, естественно, приведет к изменению цветового баланса) и включить режим с повышением однородности по площади экрана.
Режимов геометрической трансформации три: вывод один к одному по пикселям в центре экрана, изображение увеличивается до границ экрана с сохранением пропорций 4:3, выполняется принудительное растягивание картинки на всю площадь экрана. Есть и функция небольшого увеличения картинки так, что ее края выходят за область отображения.
При HDMI-подключении поддерживалось разрешение до 1920×1080 при 60 Гц кадровой частоты. К качеству изображения претензий нет, отображаются все градации оттенков. Работа по DisplayPort охарактеризована ниже, так как все аппаратные тесты выполнялись именно при этом способе подключения. Заметим, что сигнал с 10 бит на цвет монитор не поддерживает.
Кинотеатральные режимы работы тестировались при подключении к Blu-ray-плееру Sony BDP-S300. Проверялась работа по HDMI. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p при 50 и 60 кадр/с. 1080p при 24 кадр/с поддерживается, и кадры в этом режиме выводятся с одинаковой длительностью. В случае чересстрочных сигналов картинка просто выводится по полям. Для сигнала 1080i/p картинка выводится в исходном разрешении один к одному по пикселям (если отключен оверскан). Тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкости очень высокие. Интерполяция низких разрешений к разрешению матрицы выполняется без значимых артефактов.
Внешняя поверхность матрицы черная, полуматовая (больше матовая, чем зеркальная), и по ощущениям внешний слой матрицы относительно жесткий. Заметного «кристаллического» эффекта нет. Матовость поверхности матрицы позволяет работать с комфортом в случае типичного варианта расположения монитора, пользователя и светильников в помещении.
Тестирование ЖК-матрицы

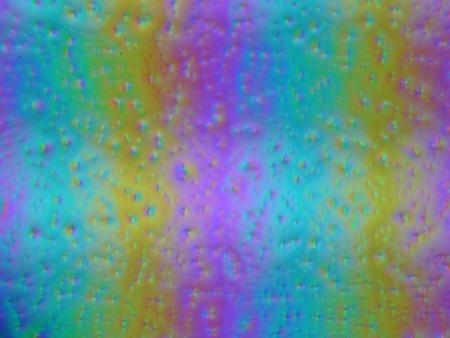

Микрофотографии матрицы

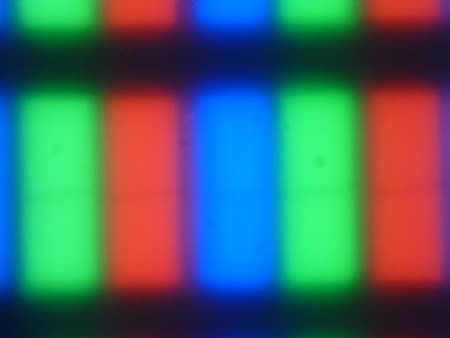

Четкое изображение структуры пикселей из-за матовой поверхности получить не удается, впрочем, при желании на фрагменте ниже можно разглядеть, что каждый субпиксель делится перетяжкой на два равных домена, а при большом желании определяется и характерная для IPS структура в виде параллельных полосок.
Фокусировка на поверхности экрана выявила хаотично расположенные микродефекты поверхности, отвечающие собственно за матовые свойства:
Зерно этих дефектов в несколько раз меньше размеров субпикселей, поэтому фокусировка на микродефектах и «перескок» фокуса по субпикселям при изменении угла зрения выражены слабо, из-за этого нет и «кристаллического» эффекта.
Оценка качества цветопередачи

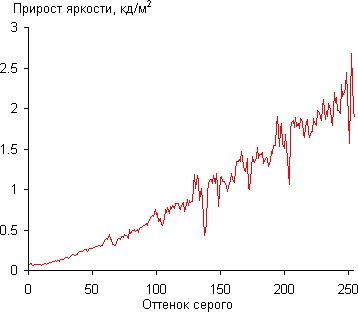

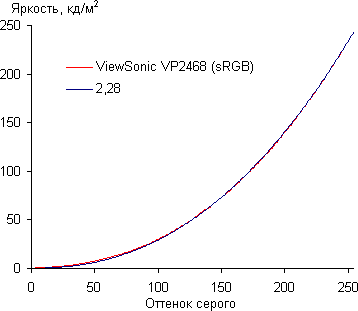

Для оценки характера роста яркости мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) в режиме sRGB. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

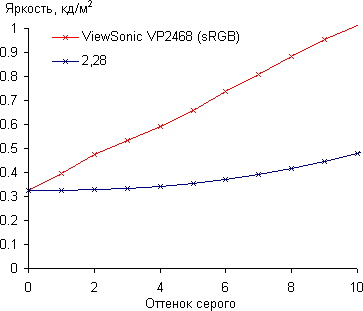

Рост прироста яркости в среднем более-менее равномерный, и каждый следующий оттенок значимо ярче предыдущего. В темной области наблюдается почти линейный рост яркости, что близко к требованием стандарта sRGB:
Аппроксимация полученной гамма-кривой дала показатель 2,28, что немного выше стандартного значения 2,2, при этом реальная гамма-кривая немного отклоняется от аппроксимирующей степенной функции:
Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).
Цветовой охват немного меняется в зависимости от выбранного профиля. В режиме без коррекции охват чуть больше sRGB:
А при выборе профиля sRGB охват практически равен охвату соответствующего стандарта:

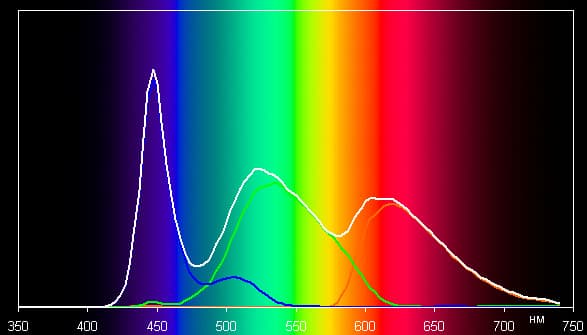

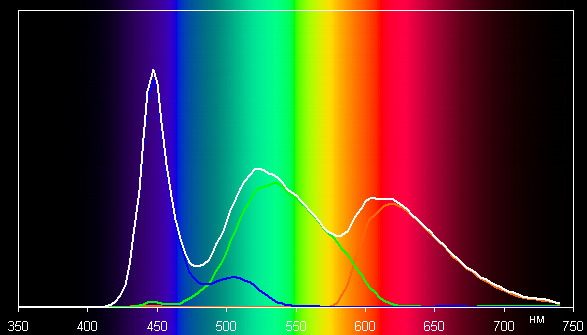

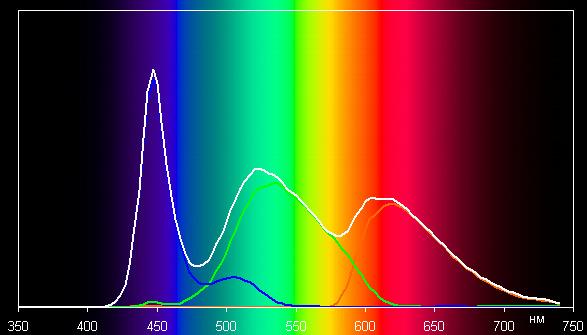

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):
Такой спектр с относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется светодиодная подсветка с синим излучателем и желтым люминофором.

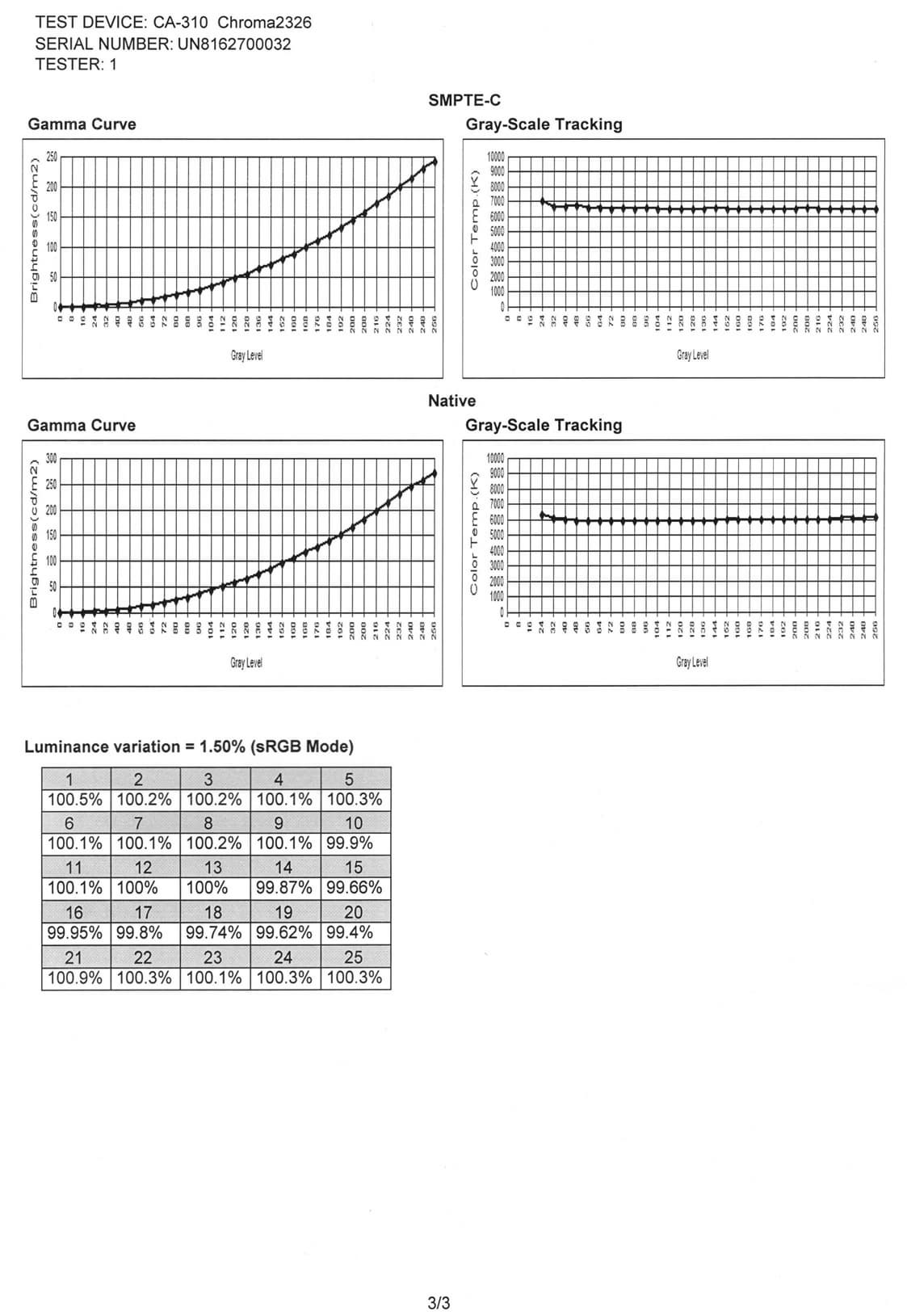

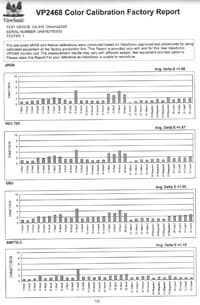

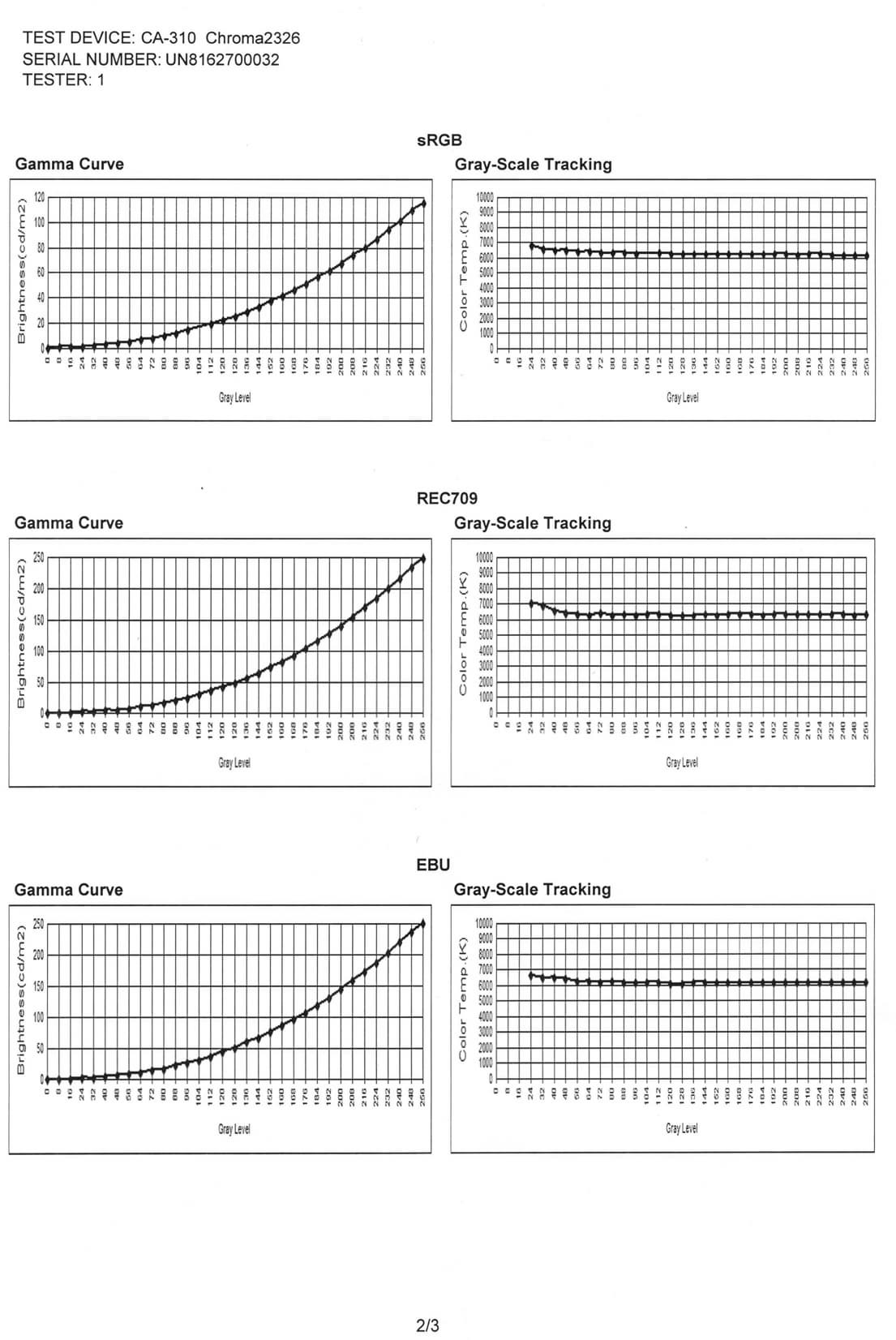

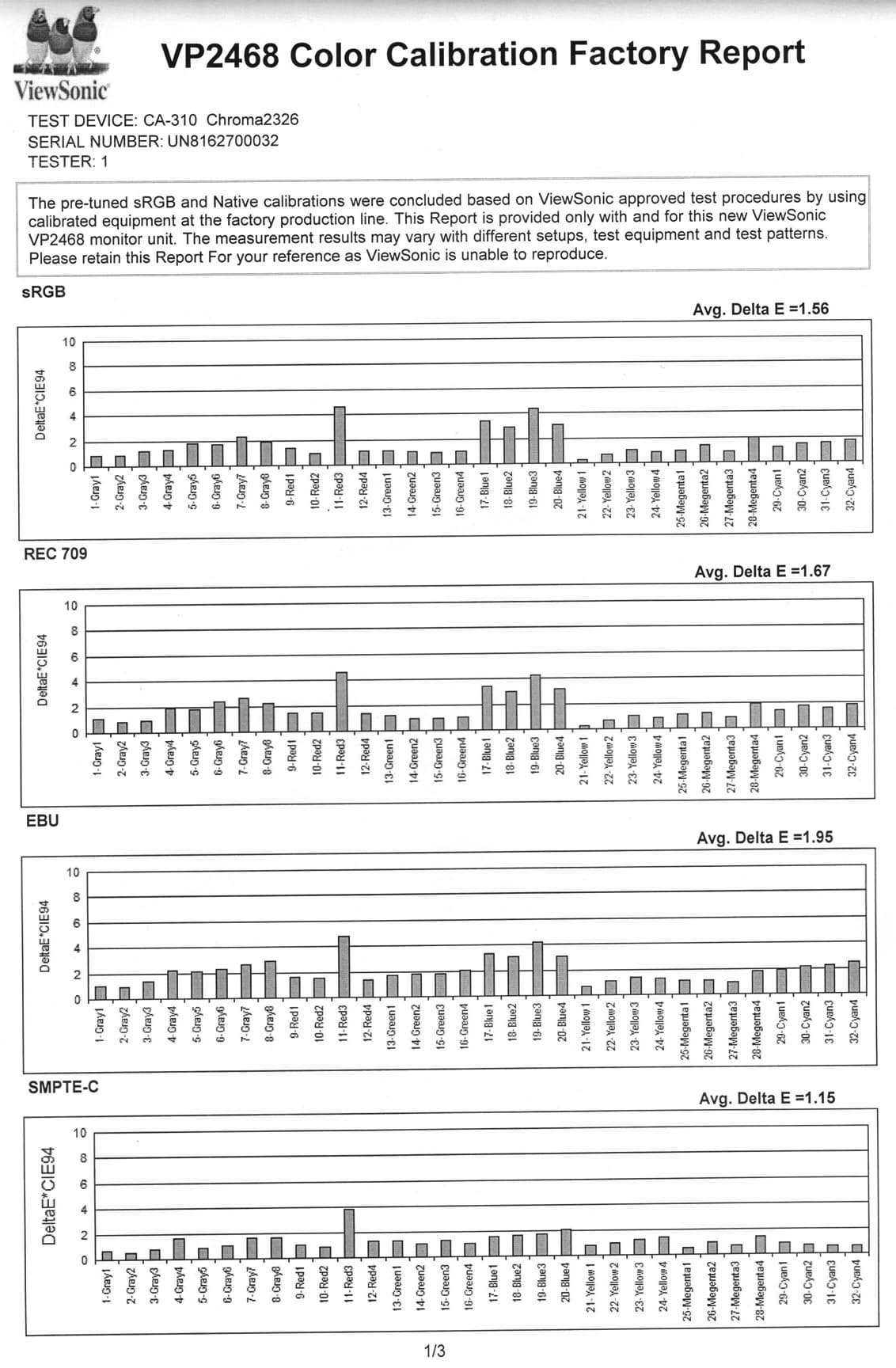

Для данного монитора, для каждого конкретного экземпляра (в отчете указан его серийный номер) выполняется заводская калибровка цветового баланса для нескольких профилей и равномерности по площади, о чем свидетельствует прилагаемый отчет:
Разумеется, нельзя ожидать, что калибровка, какой она ни была бы хорошей, может сохранятся на весь срок работы монитора, также не исключены какие-то специфические требования к цветопередаче, то есть монитор, особенно предназначенный для профессиональной работы с цветом, периодически нужно калибровать. Производитель в лице компании ViewSonic предлагает свой вариант в виде программы Colorbration, предназначенной для выполнения аппаратной калибровки монитора с использованием распространенных моделей калибраторов. Отметим, фактически это специальная усеченная версия программы i1Profiler от компании X-Rite.

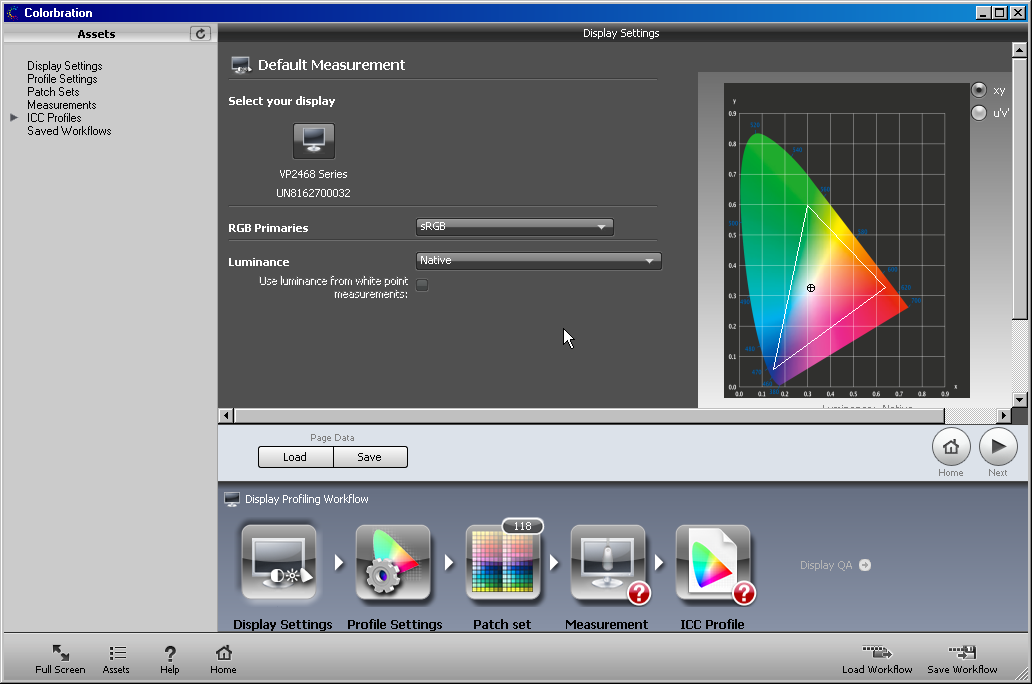

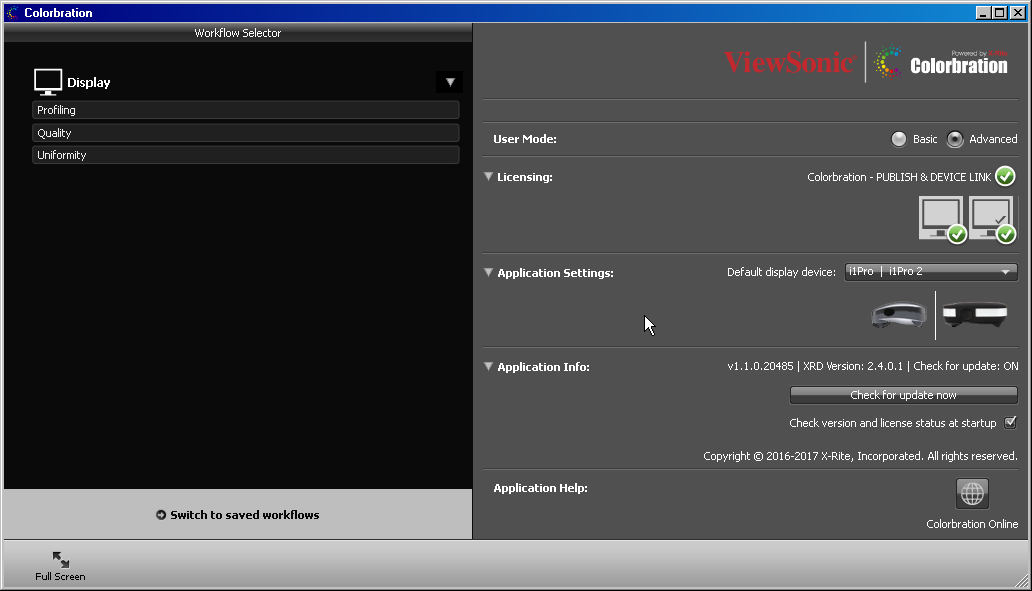

Итогом работы этой программы является коррекция таблицы соответствий цветов в мониторе (LUT), привязанной к профилям КАЛИБ. 1/2/3. Посмотрим, что может получиться, сравним встроенный калиброванный на заводе профиль sRGB (графики с такой же подписью), результат работы программы Colorbration при выборе sRGB в качестве цели (графики Калибр.) и то, что получается при ручной правке цветового баланса настройками интенсивности основных цветов в самом мониторе (Корр.). Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE):

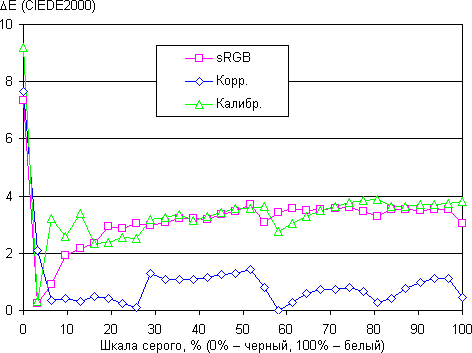

Самый близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция в данном конкретном случае победила, так как позволила получить минимальное значение ΔE при минимальных затратах времени и усилий. Аппаратная калибровка с помощью программы Colorbration с нашей точки зрения не совсем удалась, так как цветовая температуре в темной области отклоняется от 6500 К больше, чем в случае заводского профиля и ручной коррекции.
Измерение равномерности черного и белого полей, яркости и энергопотребления
Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках. Сначала приведем результаты, полученные без активации функции выравнивания яркости и ΔE по полю:
| Параметр | Среднее | Отклонение от среднего | |
| мин., % | макс., % | ||
| Яркость черного поля | 0,33 кд/м² | −20 | 36 |
| Яркость белого поля | 264 кд/м² | −8,5 | 5,2 |
| Контрастность | 814:1 | −29 | 13 |

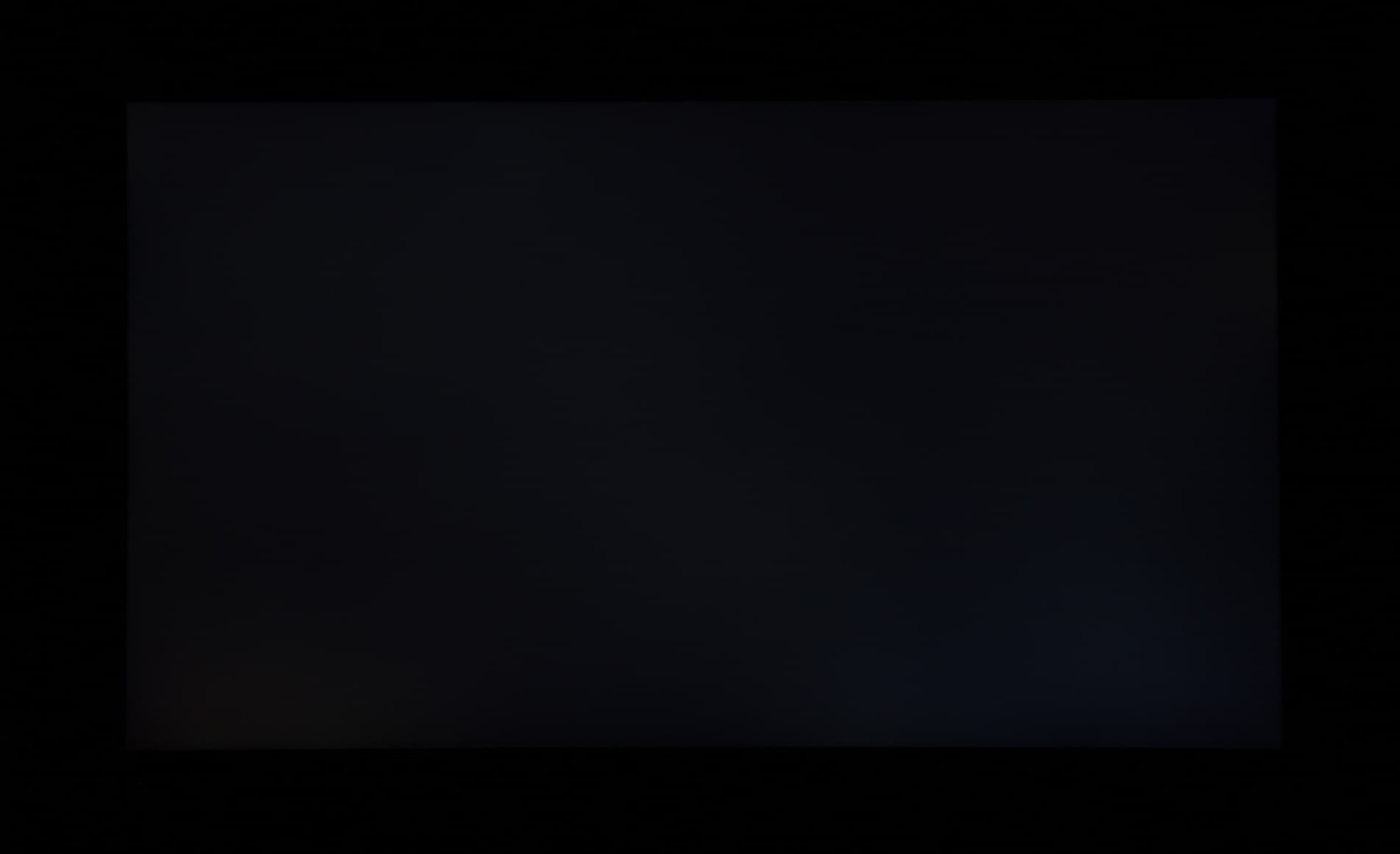

Равномерность белого хорошая, а черного, и как следствие, контрастности — заметно хуже. Контрастность для данного типа матриц типичная. Фотография ниже дает представление о распределении яркости черного поля по площади экрана:

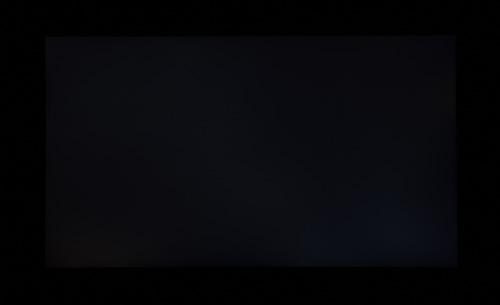

Вариация яркости черного поля заметная, но не достигает критического уровня. Если требования к равномерности черного поля высоки, то стоит проверить монитор при покупке и при необходимости выбрать экземпляр с лучшей равномерностью.
Включим режим с повышением равномерности белого (а это можно сделать, предварительно выбрав профиль sRGB) и посмотрим, к чему это приведет:
| Параметр | Среднее | Отклонение от среднего | |
| мин., % | макс., % | ||
| Яркость черного поля | 0,32 кд/м² | −19 | 32 |
| Яркость белого поля | 125 кд/м² | −2,6 | 4,0 |
| Контрастность | 390:1 | −22 | 24 |
На поведении черного включение этой функции сказалось мало (некие отличия могут быть связаны с несовпадениями точек измерения), что естественно, равномерность белого возросла, но и сильно уменьшилась яркость белого и контрастность. Выбор за пользователем, хотя, с нашей точки зрения, особого смысла в этой функции нет, белое поле и так достаточно равномерное по яркости и цветовому тону.

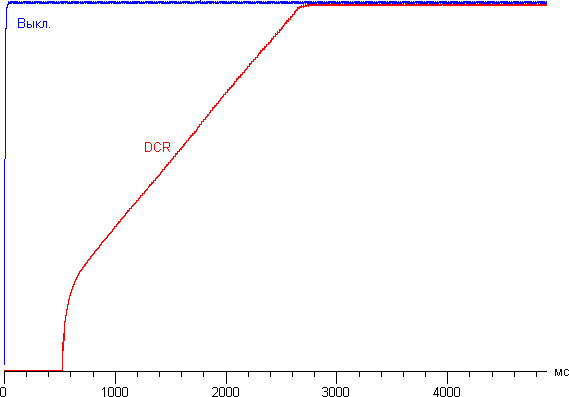

При включении режима с динамической подстройкой яркости установившаяся контрастность формально возрастает до бесконечности, так как на черном поле во весь экран подсветка просто выключается. График ниже показывает, как увеличивается яркость (вертикальная ось) при переключении с черного поля на белое при выключенной и включенной (максимальное значение соответствующего параметра) динамической подстройки яркости:
Видно, что подсветка включается с заметной задержкой, затем плавно повышается до максимального значения. Практической пользы от этой функции мало, но производитель может указать огромное значение контрастности в характеристиках. Отметим, что включение функции динамической подстройки яркости сопровождается появлением заметных артефактов изображения.
Яркость белого поля в центре экрана и потребляемая от сети мощность:
| Значение настройки Яркость | Яркость, кд/м² | Потребление электроэнергии, Вт |
| 100 | 273 | 16,2 |
| 50 | 168 | 11,5 |
| 0 | 60 | 7,4 |
В режиме ожидания монитор потребляет 0,25 Вт, а в условно выключенном состоянии — 0,2 Вт.

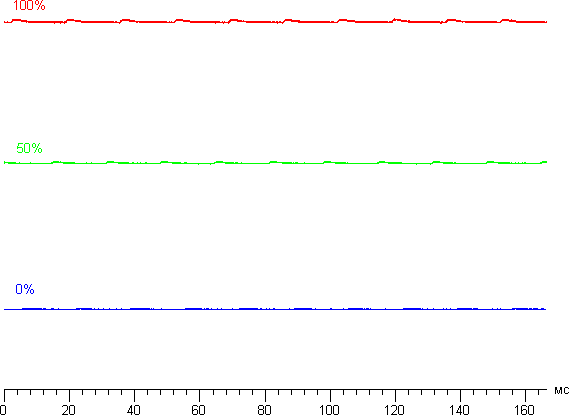

Яркость монитора меняется именно яркостью подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На любом уровне яркости модуляция подсветки практически отсутствует, поэтому нет и никакого мерцания экрана. В доказательство приведем графики зависимости яркости (вертикальная ось) от времени (горизонтальная ось) при различных значениях настройки яркости:

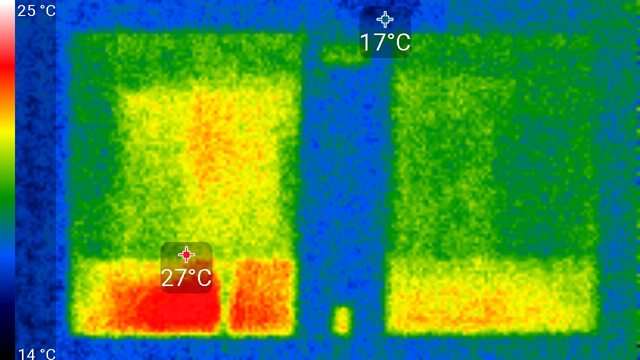

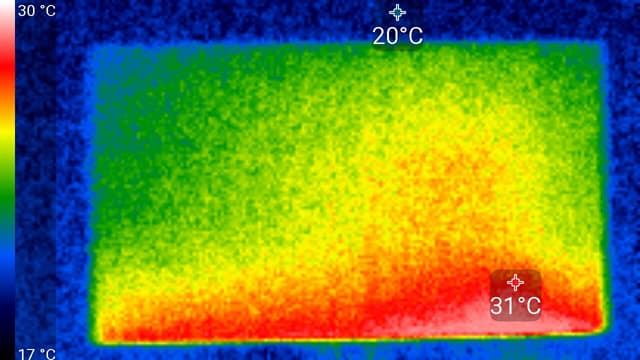

Нагрев монитора можно оценить по приведенным снимкам с ИК-камеры, полученным после долговременной работы монитора на максимальной яркости в помещении с температурой примерно 24 °С:
Нагрев задней панели:
Задняя панель греется несильно — максимум 29 °С. Нагрев спереди у нижнего края матрицы достигает 34 °С, видимо, там находится светодиодная линейка подсветки экрана.
Определение времени отклика и задержки вывода

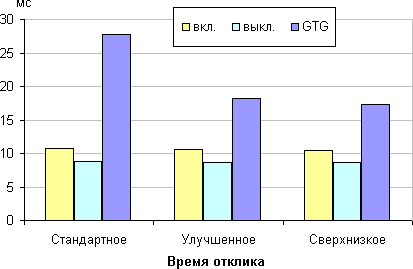

Время отклика зависит от значения настройки Время отклика, которая управляет разгоном матрицы. Ступени регулировки три. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между полутонами (столбики GTG):

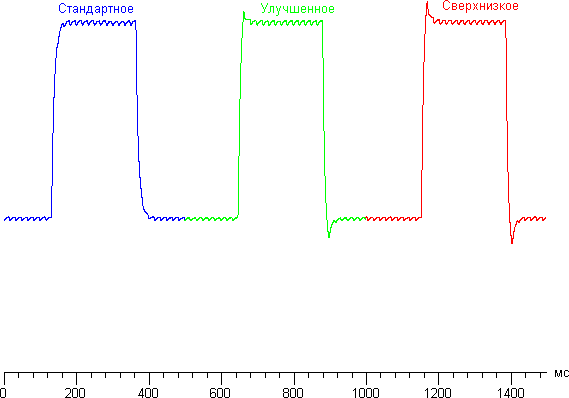

Ниже приведены графики полутонового перехода между оттенками 40% и 60% и обратно при различных значениях настройки Время отклика (по вертикали — яркость, по горизонтали — время, для наглядности графики выстроены последовательно):
Даже на максимальном разгоне артефакты практически не заметны. Матрица далеко не самая быстрая, однако с нашей точки зрения, такой скорости вполне достаточно для игр в динамичные игры.
Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При этом в итоговое значение не включалась неизвестная фиксированная величина задержки от запроса на переключение страниц видеобуфера до запуска АЦП с внешним фотодатчиком, установленным в центре экрана монитора, а также некая постоянная/переменная задержка, обусловленная тем, что ОС Windows не является системой реального времени с нормированными задержками и особенностями работы видеокарты, ее драйвера и Microsoft DirectX. В итоге задержка вывода изображения составила 9-10 мс для подключения по DisplayPort и HDMI. Включение режима со сниженной задержкой вывода снижало задержку на незначительную величину. Значение задержки мизерное, и не будет ощущаться даже в самых динамичных играх.
Измерение углов обзора
Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.
 |  |
| В вертикальной плоскости | В горизонтальной плоскости |
 |  |
| По диагонали | Яркость черного поля в процентах от максимальной яркости белого поля |
 | |
| Контрастность | |
Уменьшение яркости на 50% от максимального значения:
| Направление | Угол, градусы |
| Вертикальное | −48/49 |
| Горизонтальное | −46/47 |
| Диагональное | −46/48 |
Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану по всем направлениям, при этом графики не пересекаются во всем диапазоне измеряемых углов. Углы обзора по падению яркости у данного монитора отличные. При отклонении в диагональном направлении яркость черного поля начинает резко возрастать уже при 20-30° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам будет заметно светлее, чем в центре, впрочем, оставаясь примерно нейтрально-серым по оттенку. Контрастность в диапазоне углов ±82° для всех направлений превышает 10:1.
Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:
В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.
Стабильность цветов в целом хорошая, что является одним из главных преимуществ матриц типа IPS.
Выводы
Мы считаем, что монитор ViewSonic VP2468 относится к классу полупрофессиональных устройств для работы с изображениями. «Полу-», так как ему не хватает поддержки видеосигнала с 10 бит на цвет и широкого цветового охвата, да и разрешение и размер экрана по современным критериям не очень велики. Однако если нужен относительно небольшой монитор с хорошим качеством цветопередачи, то ViewSonic VP2468 будет очень перспективным кандидатом. Отметим безрамочный дизайн и узкий промежуток между границей области отображения и гранями блока экрана. В итоге монитор будет хорошо смотреться в составе многоэкранных конфигураций. При этом конструкция штатной подставки позволяет состыковывать два монитора в портретной ориентации узкими границами друг к другу. Удобство работы с такими составленными из нескольких мониторов плоскостями повышается за счет возможности последовательного подключения мониторов по цепочке DisplayPort. В целом монитор получился универсальным, за ним можно не только работать с графикой, но и обрабатывать видео, смотреть кино, играть даже в динамичные игры и, конечно, выполнять типичную офисную работу.
Достоинства:
- Хорошее качество цветопередачи
- Режим с улучшенной равномерностью по площади экрана
- Есть ПО для выполнения аппаратной калибровки
- Приятный, практичный и эргономичный дизайн
- Отсутствие мерцания подсветки
- Режим с низкой интенсивностью синей компоненты
- Четыре цифровых видеовхода
- Четырехпортовый концентратор USB 3.0
- В режиме 1080p при 24 кадр/с кадры выводятся с равной длительностью
- Поддержка последовательного подключения в цепи DisplayPort
- Удобная регулируемая подставка
- Возможность переворота в портретную ориентацию по и против часовой стрелки
- Небольшие значения времен отклика и задержки вывода
- Хорошее качество выхода на наушники
- VESA-площадка 100 на 100 мм
- Русифицированное меню
Недостатки:
- Почти бесполезное руководство пользователя
