В обзоре ATI All-In-Wonder 9700 PRO мы уже говорили о лидерстве компании ATI в области игровых видеокарт с дополнительными мультимедийными возможностями. Похоже, в Санта-Кларе начали понимать, что в этом секторе рынка конкуренты чувствуют себя весьма вольготно и в продаже, наконец-то появились первые экземпляры, так сказать, «нашего ответа Чемберлену». И вполне закономерно, что пионером стала тайваньская Micro-Star International — похоже, единственная из производителей карт на чипах от NVIDIA, не стесняющаяся предлагать покупателю дополнительные возможности, например, такие как пульт ДУ на MSI FX5600-VTDR128 (MS-8912). Оставалось только добавить к пульту тюнер, поменять плату FX5600 на FX5200 и получить…
Итак, представляем гостя нашей сегодняшней программы — MSI-8918 Personal Cinema FX5200.
Надо сказать, что тайваньские инженеры пошли отличным от канадских коллег путем, «зарядив» не топ-модель, а совсем даже наоборот — лоу-энд образца лета 2003 года. Что ж, давайте посмотрим на результат такого подхода.
Комплект поставки

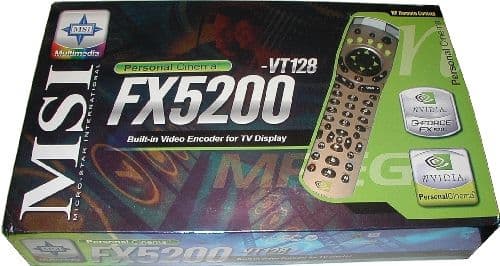

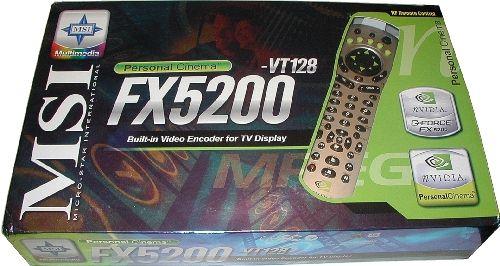

В красочной глянцевой коробке, с доступным для всеобщего обозрения пультом ДУ
![](images/msi-8918/box.jpg)

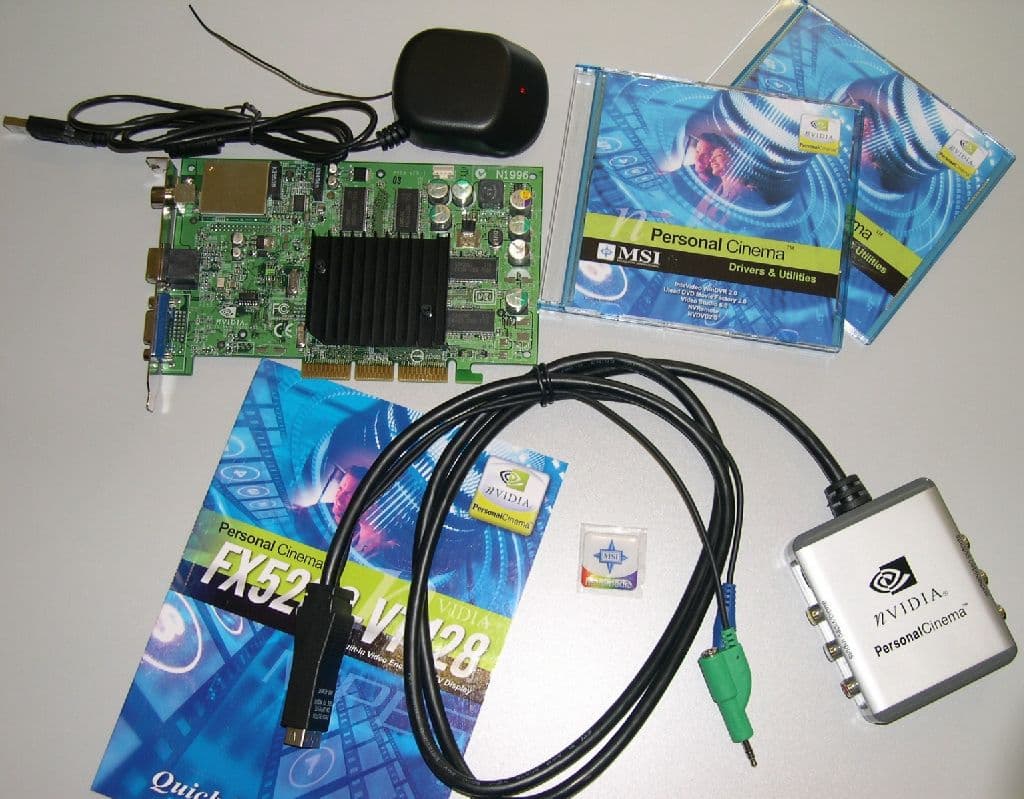

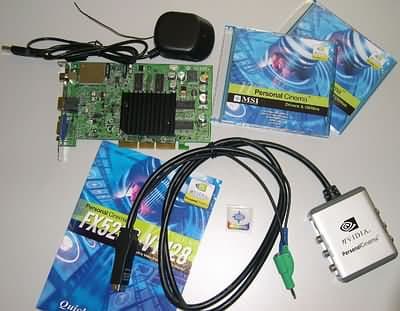

в несколько ярусов размещаются
- Сама карта на чипе GeForce FX5200
- Переходник AV Breakout для подключения всех входов-выходов
- Система дистанционного управления NVIDIA Remote Control, состоящая из самого пульта ДУ и радиочастотного приемника, подключаемого по USB
- 2 CD с драйверами и программным обеспечением
- Руководство пользователя на английском языке
- Шильдик с логотипом MSI
Надеемся, что комплект поставки серийных карт будет включать кабели RCA и S-Video, ставшие уже непременным атрибутом поставки практически любой карты с ТВ-аутом, спаянной на коленке в китайском сарае.
Конструкция

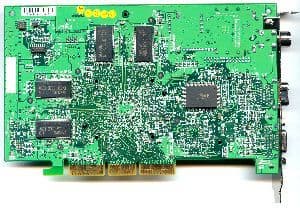

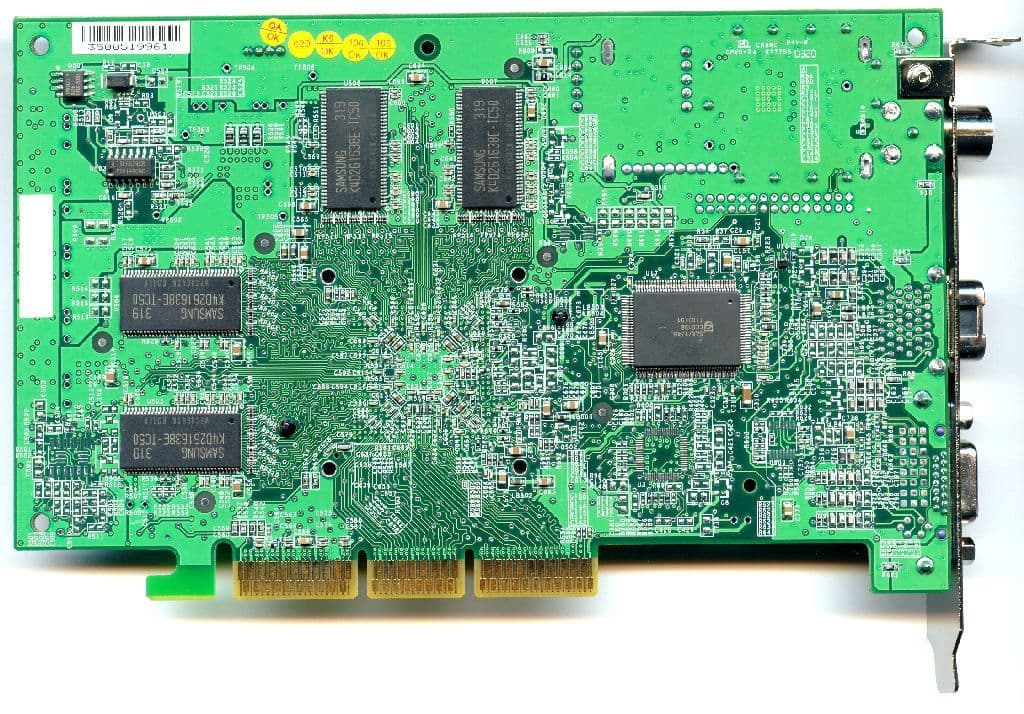

MSI-8918 Personal Cinema FX5200 | |
---|---|
![]() | ![]() |
MSI-8918 Personal Cinema FX5200 | |
---|---|

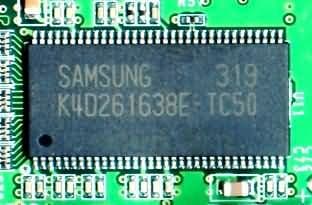

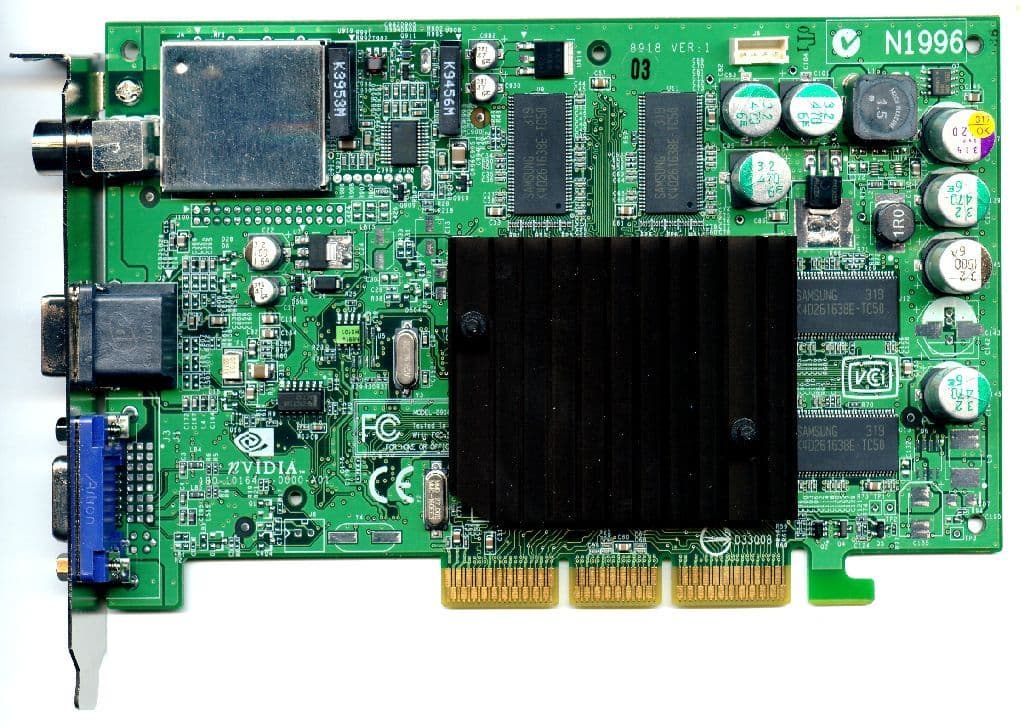

С точки зрения производительности, перед нами абсолютно стандартная карта на GeForce FX5200, вплоть до пассивного охлаждения. На карте установлены микросхемы памяти производства Samsung. Время выборки у микросхем памяти 5ns, что соответствует частоте работы 200 (400) МГц, на которой память и работает. Частота работы GPU —250 МГц. | ![]() |

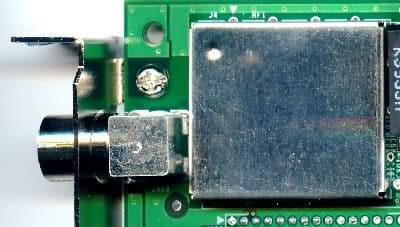

Установка тюнера потребовала минимальных изменений дизайна, по сравнению с эталонным для FX5200. Возможно, из-за микроскопических размеров самого тюнера,
![](images/msi-8918/tuner.jpg)
честно говоря, слегка настораживающих, потому что это как раз один из тех случаев, когда размер, все же, имеет значение. В дальнейшем посмотрим, оправдан ли наш скептицизм.

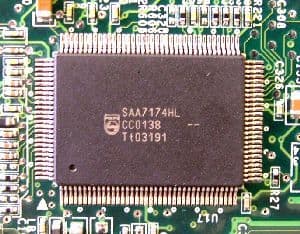

За декодирование аудио- и видеосигнала отвечает АЦП Philips 7174
![](images/msi-8918/chip.jpg)
Заметим, что предоставленный нам образец карты официально не поддерживает SECAM. По информации, полученной от MSI в процессе подготовки обзора, ревизия с полной поддержкой нашего стандарта готовится к производству. Но карты, аналогичные нашей, уже появились на прилавках наших магазинов, поэтому мы все же решили проверить их работоспособность в наших условиях. Что из этого получилось — смотрите ниже.
Конфигурация тестового компьютера
- Процессор Athlon 2000XP
- Материнская плата Gigabyte 7VAX (чипсет КТ400)
- 512 МБ PC3200 от Samsung
- Звуковая карта Creative Sound Blaster Live! 5.1
- Жесткий диск IBM DTLA 305020
- Операционная система Windows XP Professional SP1 (ENG)
Подключение

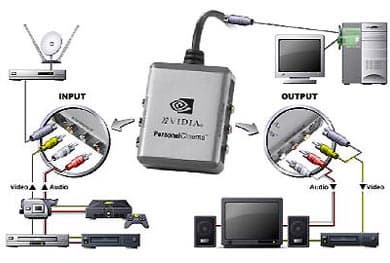

Схема подключения.
![](images/msi-8918/connect.jpg)

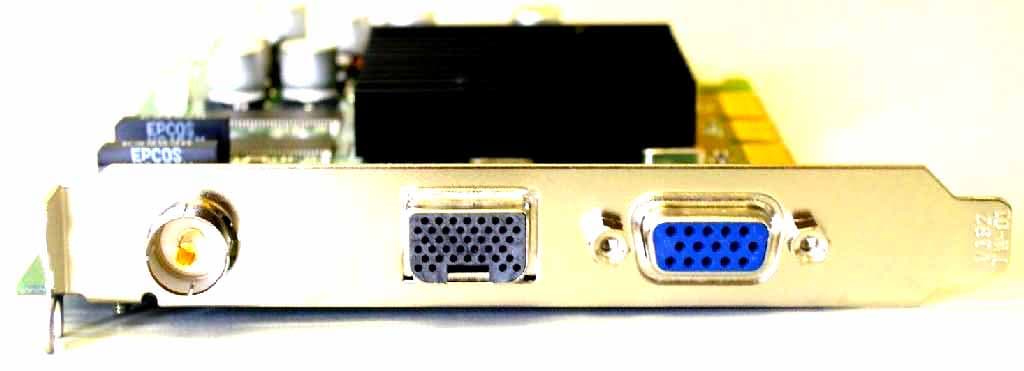

К вопросу же коммутации в NVIDIA/MSI подошли творчески — кроме D-Sub и антенного входа карта имеет всего лишь один 40-пиновый (!) разъем,

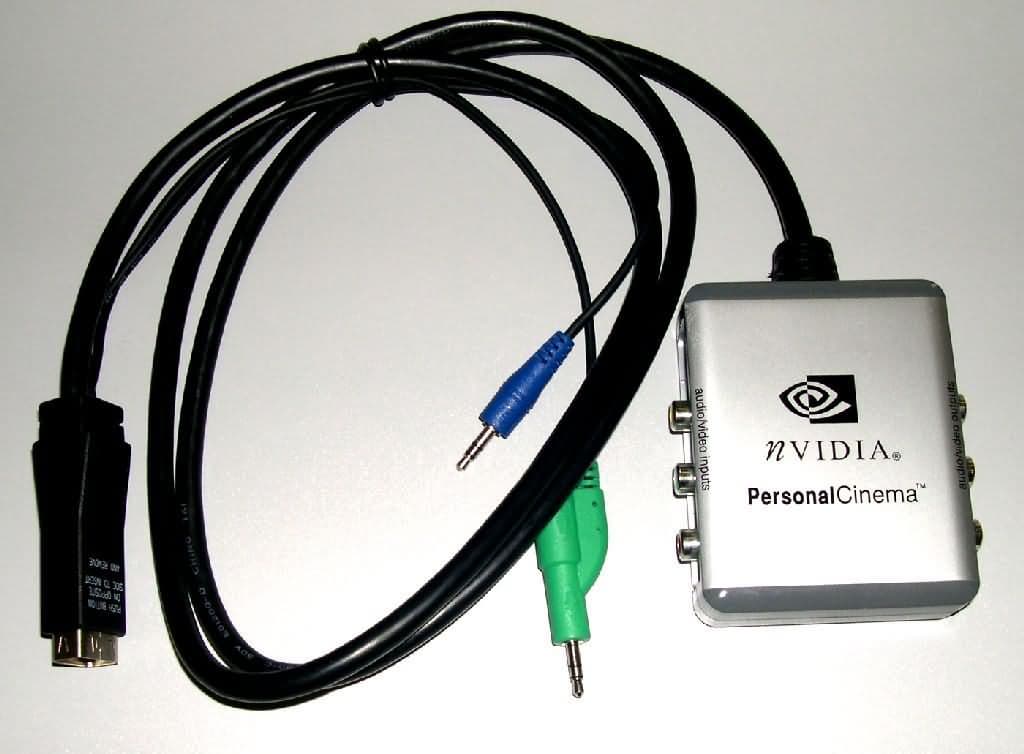

к которому подключается внешний бокс под фирменным названием AV Breakout,
на котором имеется как все необходимое для любого коммутирования по RCA и S-Video, так и mini-jack для подключения к линейному входу звуковой карты, а также к любой аппаратуре, имеющей такие разъемы. Кроме того, бокс снабжен защелкой (наконец-то, разработчики услышали наши просьбы) и ребристыми резиновыми полосками внизу. Положительно — решение, заслуживающее самой высокой оценки.

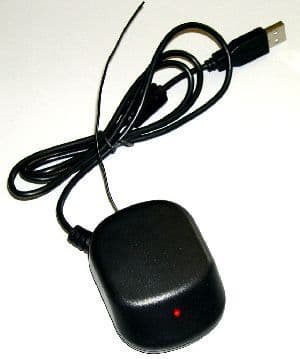

Производитель не рекомендует устанавливать ПО без подключенного USB-ресивера,
![](images/msi-8918/receiver.jpg)
что вполне логично.
Настройка

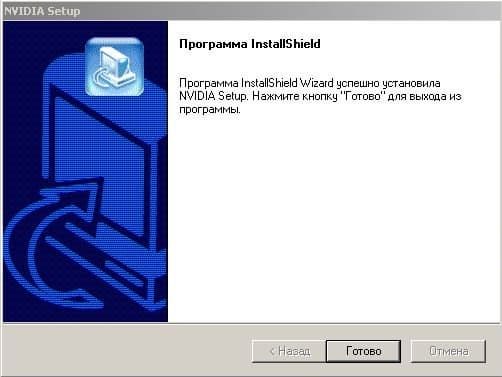

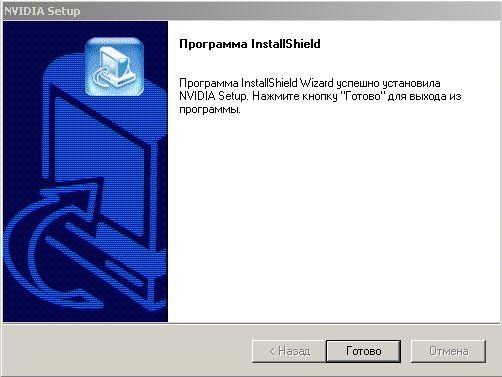

В руководстве описывается процедура установки драйверов и ПО с возможностью выбора компонентов, однако, на самом деле, программа установки этого выбора не предоставила. Мало того, драйвер видеокарты и WDM-драйвер видеозахвата в дистрибутиве зачем-то объединены, так что, установившие уже из самых лучших побуждений драйвер более свежей версии получат вот такое обескураживающее сообщение
![](images/msi-8918/setup1.jpg)
с последующей перезагрузкой. Так что, пришлось сначала деинсталлировать драйвер 44.03, оставшийся от прошлой видеокарты и начать все заново — с версии 43.51 из комплекта. С этим связано еще одна малоприятная особенность — дальнейшее обновление придется делать только через функцию Update Driver. Нежелающим мириться с таким положением вещей могу посоветовать, разве что, поискать уже доступный в Сети WDM-драйвер версии 2.03, отсутствующий на сайте NVIDIA.
Итак, вторая попытка.

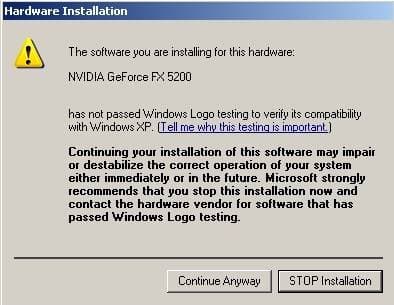

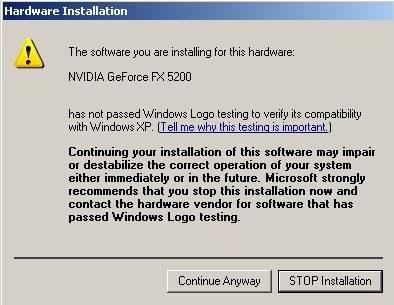

Кроме ставшего уже привычным предупреждения об отсутствии сертификации
![](images/msi-8918/setup2.jpg)
дальнейшая установка драйверов проходит без эксцессов.

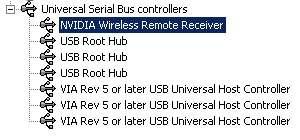

После установки в системе появляются следующие устройства
![](images/msi-8918/devices1.jpg)
![](images/msi-8918/device2.jpg)

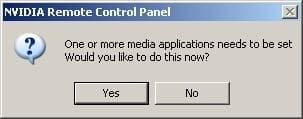

и иконка программы NVIDIA Remote Control Panel в трее, которая (программа, а не иконка) тут же предупреждает нас об отсутствии поддерживаемых приложений —
![](images/msi-8918/remote1.jpg)
nVDVD 2.0 и WinDVR 2.0.

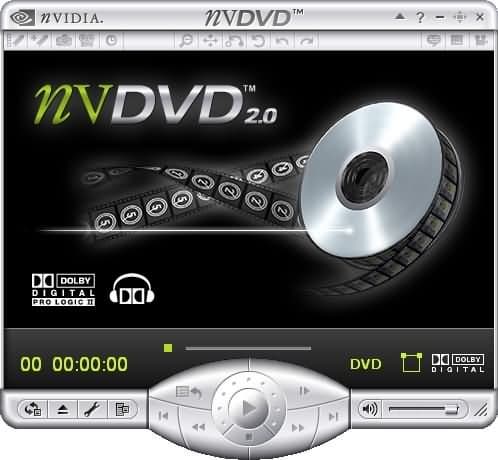

Приятно видеть в комплекте поставки один из лучших, на мой взгляд, DVD- и файловый проигрыватель nVDVD 2.0 (о нем мы уже говорили в материалах по организации ТВ-выхода на GeForce 4 и GeForce FX), не требующий покупки на сайте NVIDIA.
![](images/msi-8918/nvdvd.jpg)
В данном случае, это не появлявшаяся (во всяком случае, не попадавшаяся мне) на сайте версия 2.47, благосклонно относящаяся к патчу, обновляющему ее до последней версии 2.55.

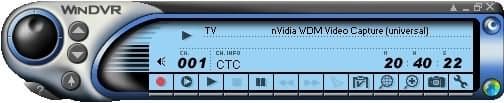

Поставляемый для работы непосредственно с тюнером WinDVR 2.0
![](images/msi-8918/windvr.jpg)
мы уже описывали в обзоре тюнера ECS EZ-TV, поэтому останавливаться на нем не будем.
Здесь, наверное, уместно будет упомянуть и о программах от Ulead Systems, также входящих в комплект и призванных превратить Personal Cinema FX5200 во «встроенное устройство для домашнего мультимедийного центра» (цитата из описания на русскоязычном зеркале MSI).

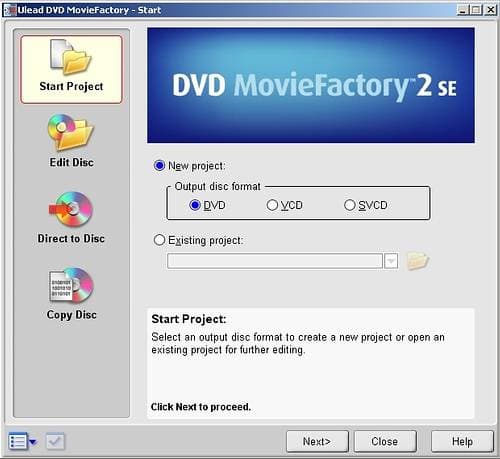

Это Ulead DVD MovieFactory 2SE
![](images/msi-8918/uleadmv.jpg)
для создания собственных VCD, SVCD или DVD

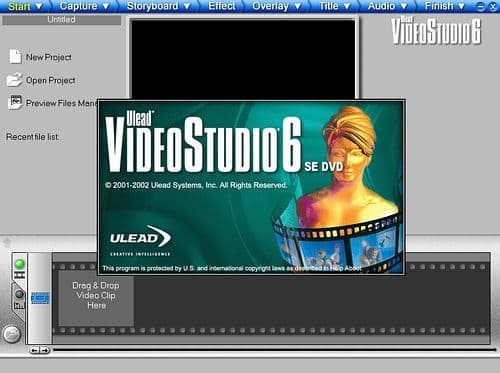

и Ulead VideoStudio 6SE
![](images/msi-8918/uleadvs6.jpg)
для захвата и редактирования видео.
Продолжая тему «свежести» прилагаемого ПО, начатую в обзоре тюнера от ECS, не умолчим и о том, что версии всех программ (кроме nVDVD) не являются последними.

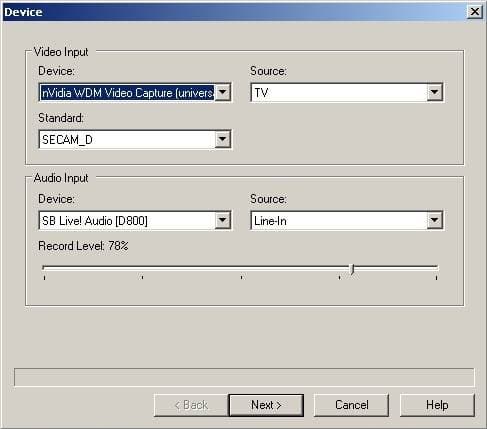

Результаты выбора в настройках WinDVR (интересующихся особенностями работы этой программы отправим, опять же, к обзору ECS EZ-TV) SECAM_D
![](images/msi-8918/tune1.jpg)

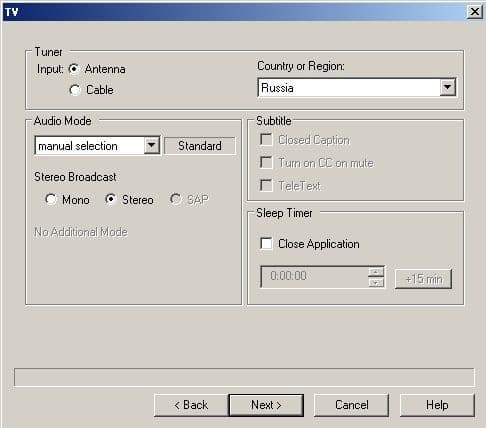

и Russia
![](images/msi-8918/tune2.jpg)

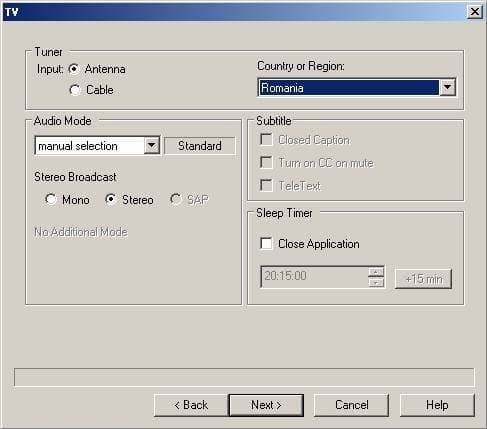

заставили задуматься о правдоподобности информации, полученной от MSI. Каналы обнаружились, но ни изображение, ни звука при этом не было. Вспомнив, что ATI, до выпуска WDM-драйверов с полноценной поддержкой SECAM, рекомендовала выбирать европейские страны в PAL с переключением в SECAM, я воспользовался этим советом. В частотных сетках Польши и Германии удалось получить цветное изображение в SECAM, но при этом пропадал звук, при переключении же в PAL на фоне черно-белой картинки звук появлялся, что вселило определенную надежду на успех. С помощью известного метода проб и ошибок нашлось-таки государство, частотная сетка которого позволила заставить тюнер нормально работать. К моему удивлению, это оказалась Румыния
![](images/msi-8918/tune3.jpg)
Переустановив для частоты эксперимента драйверы и ПО, трижды сплюнув через левое плечо, и повторив процедуру сканирования каналов в Румынском диапазоне с последующим переключением в SECAM_D, наконец-то, удалось получить работающую систему. Чувство, которое я испытал, когда это произошло, описать, пожалуй, не смогу, потому что все эти пляски с бубном, сопровождаемые недоуменными письмами от MSI (хотя, их винить, в общем-то, совершенно не в чем, не доверять информации от непосредственного разработчика могут, похоже, только в одной стране :-) ), заняли несколько дней.

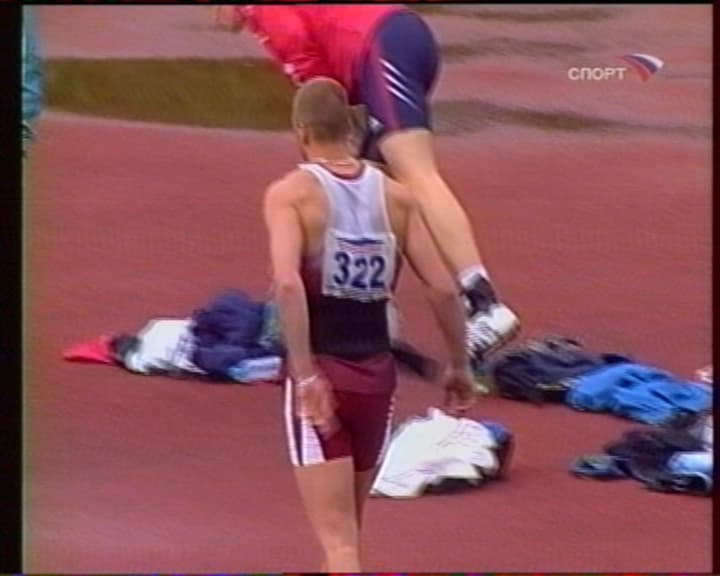

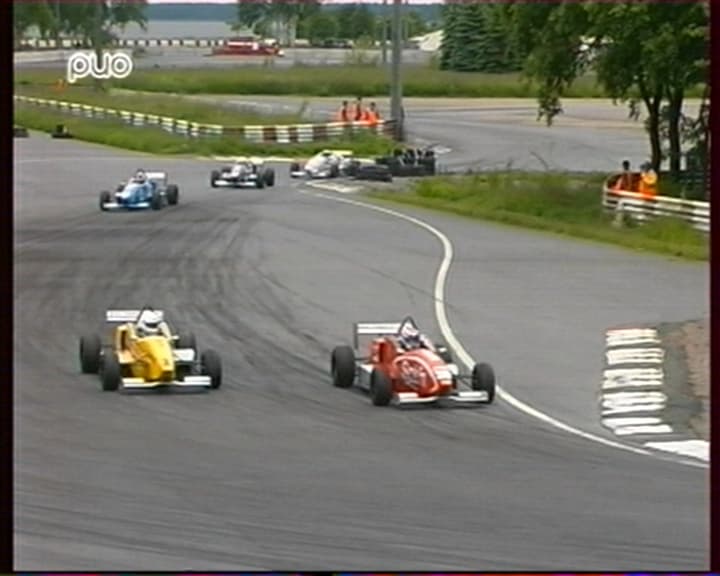

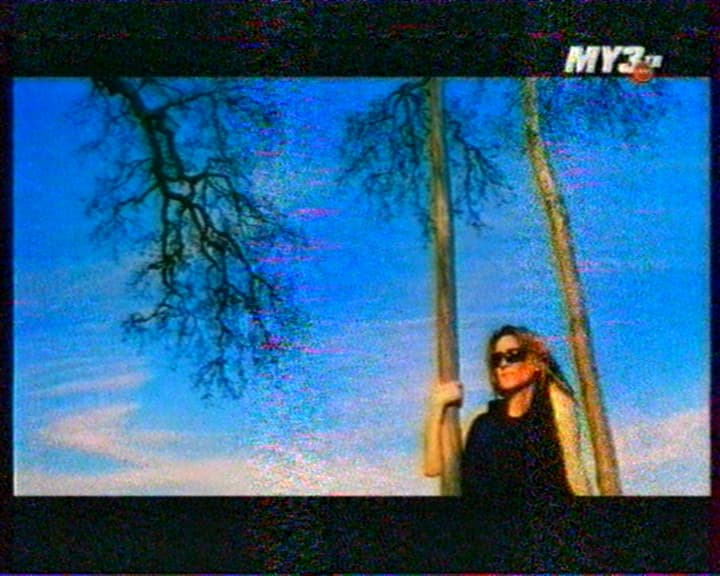

Чувствительность, скажем честно, огорчила (возможно, все же, сказывается размер радиоблока). Из 12 каналов 2 не нашлись, вообще, не помогла даже тонкая настройка, еще 2 принимались с артефактами
причем досталось больше всего дециметровому диапазону. Интересно, что пострадал используемый, обычно, мной в качестве эталона канал МузТВ.

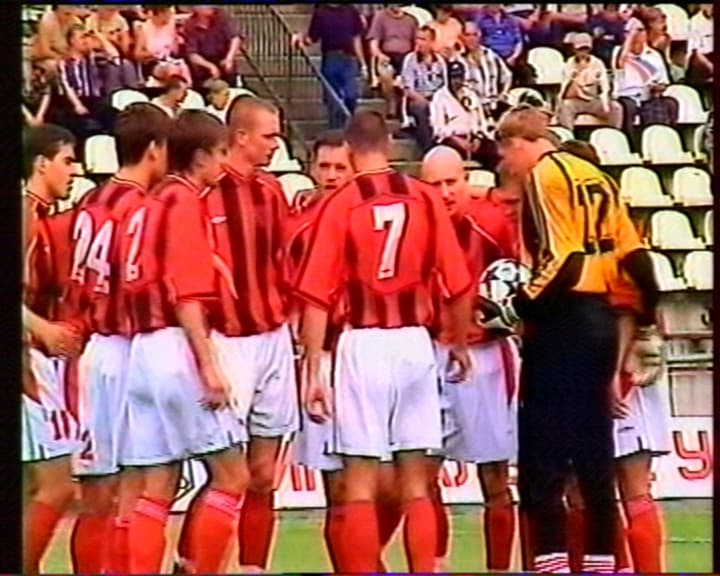

К тому же, иногда изображение сопровождается вот такими помехами (заметно при открытии большого рисунка), возможно, вследствие недостаточной экранировки.
Добавим к этому периодически наблюдаемые скачки яркости. Распространено мнение, что это явление характерно для чипов Philips 713x, но на том же EZ-TV этого не наблюдалось.

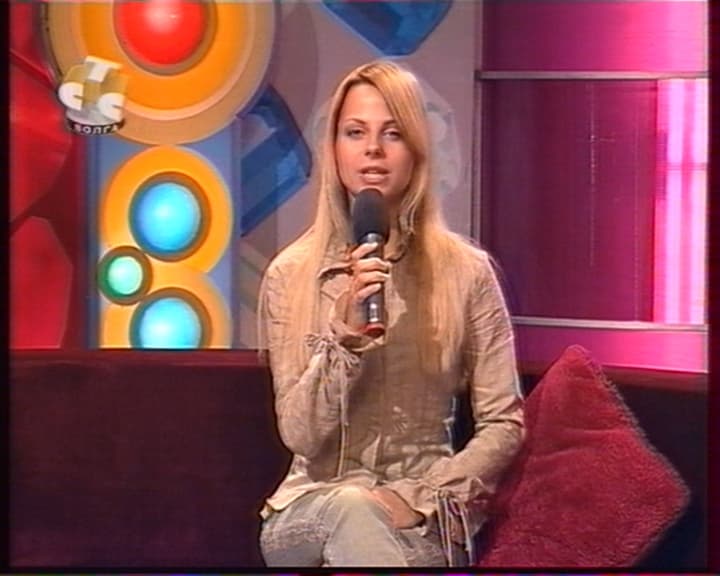

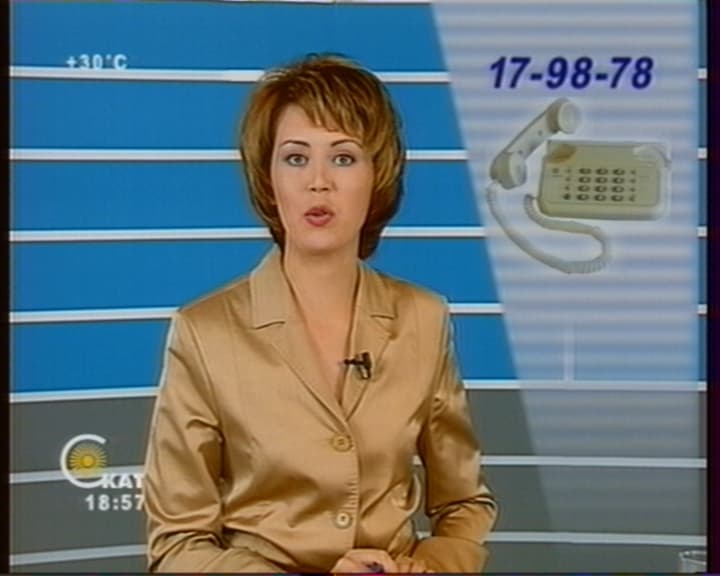

В остальном же — качество вполне приличное.
![]() | ![]() |
![]() | ![]() |
Из положительных моментов стоит отметить очень хорошее качество звука, субъективно, сравнение с тюнером от ECS — не в пользу последнего. Конечно, FM-приемника на MSI-8918 нет, будет ли наше телевидение когда-нибудь поддерживать стереозвук — никому, похоже, неизвестно, но не стоит забывать и о захвате с других, более качественных, источников.
Захват
В качестве источника использовался DVD-плейер Xoro-301 и диск с фильмом «Interstate 60» (в русском переводе «Трасса 60»), 5 зона, PAL.

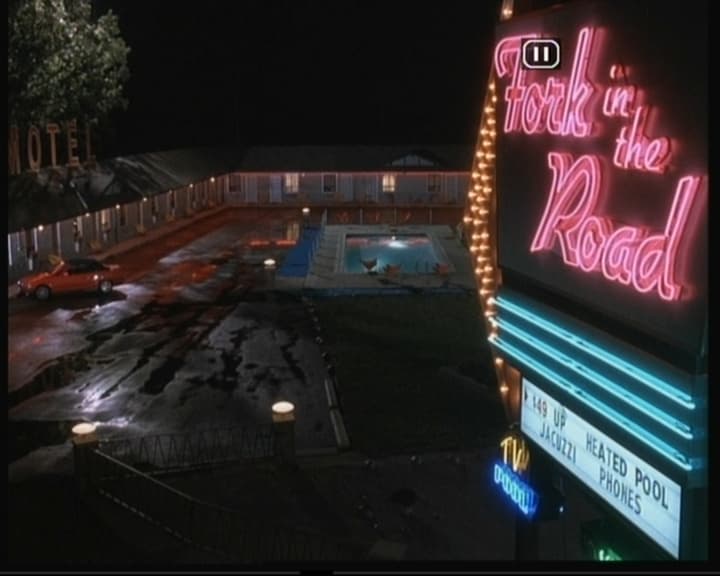

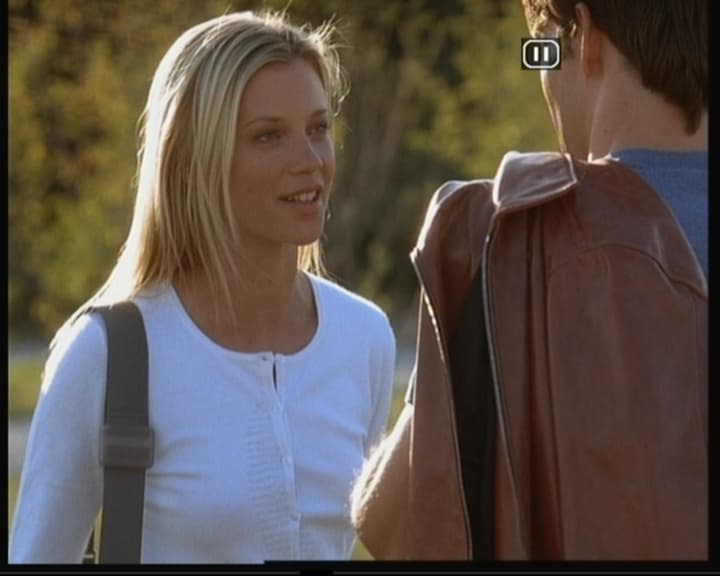

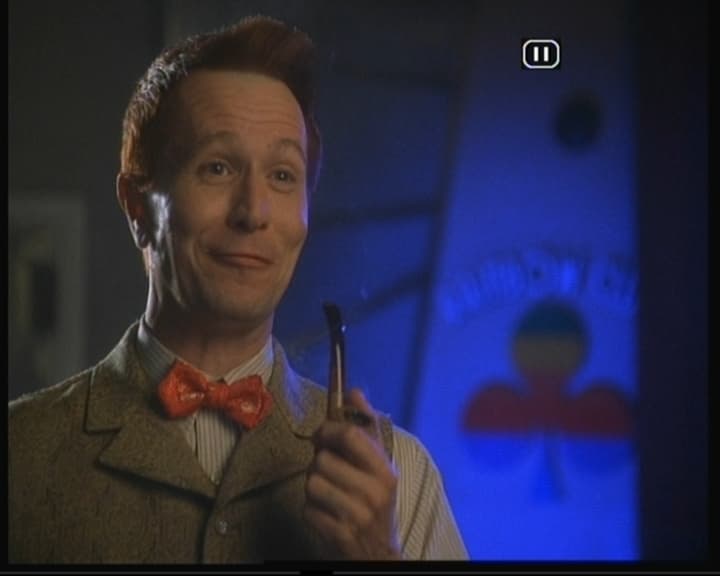

Подключение по композитному сигналу | |
---|---|
![]() | ![]() |
![]() | ![]() |

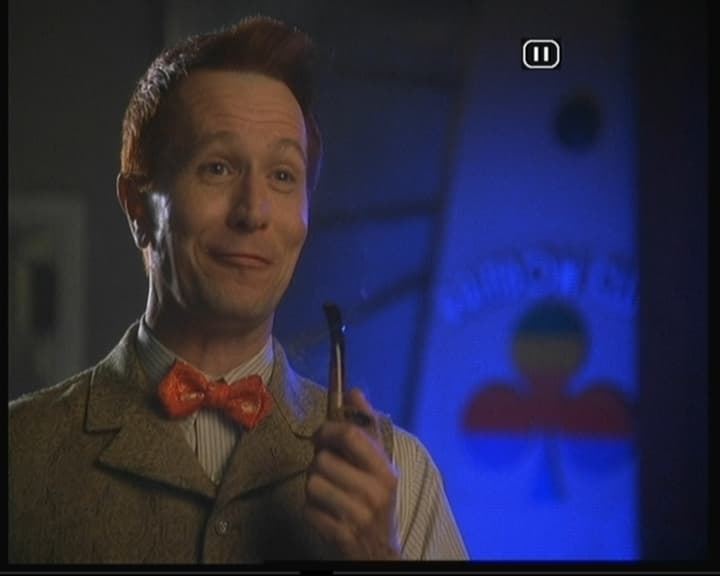

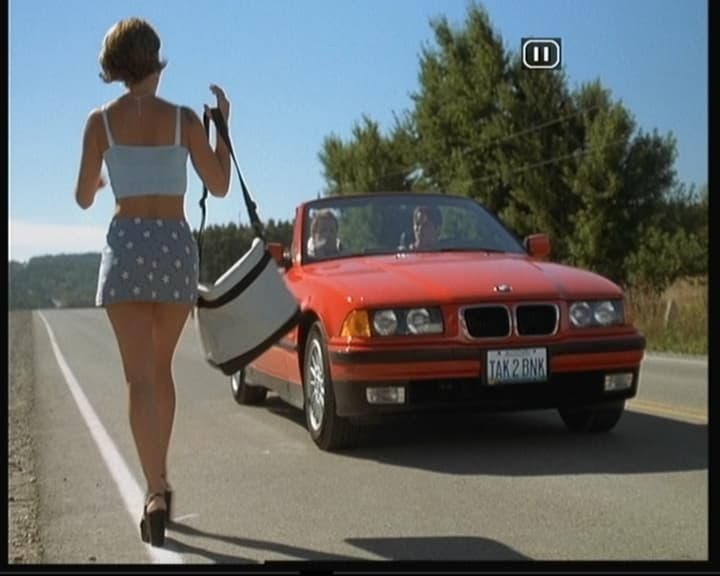

Подключение по S-Video | |
![]() | ![]() |
![]() | ![]() |
Если не считать закономерного небольшого ухудшения четкости при композитном подключении, качество захвата вполне достойное.

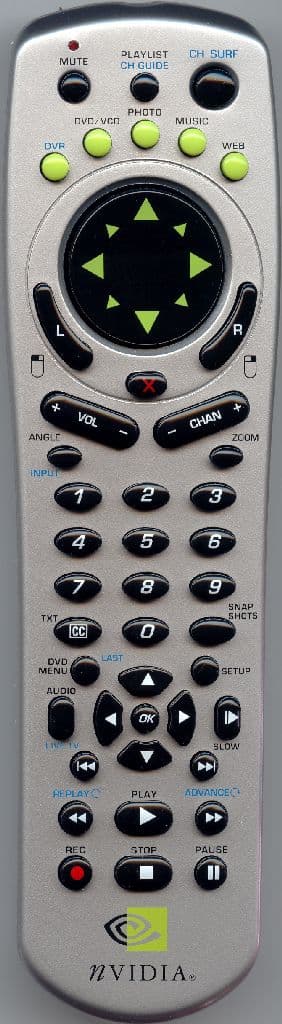

NVIDIA Remote Control
Какая неожиданная встреча! В общем, вполне логичным оказалось пойти по дорожке, проторенной конкурентами, и использовать, действительно, неплохую (подробности см. в обзоре обзоре All-In-Wonder 9700 PRO) разработку X10 Wirless Technology, Inc. С другой стороны, непонятно, почему MSI не использовала уже упоминавшийся пульт, которым комплектуются другие модели ее видеокарт.
По сути, поменялось только назначение нескольких кнопок и цвет. Но мои мечты об установке плагинов и настройке пульта под свои потребности разбились вдребезги.

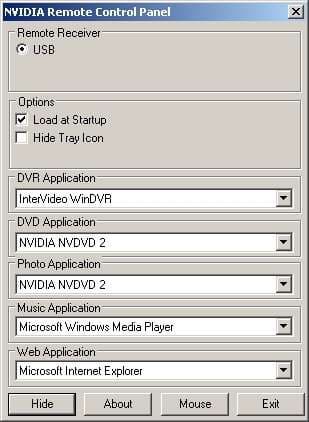

NVIDIA, руководствуясь принципом собаки на сене, привязала пульт к своему ПО. Установить драйвера от АТИ не получилось, плагины без них, разумеется, ценности не представляют, а NVIDIA Remote Control Panel заточена исключительно под nVDVD и WinDVR 2.0.
![](images/msi-8918/remote2.jpg)
Ах да, чуть не забыл, еще дозволено использовать Windows Media Player и Internet Explorer (!). Причем, WinDVR из комплекта поставки адаптирован под работу с ДУ, потому что обычный дистрибутив отличается по количеству файлов и работать, категорически, отказывается.
Обидно сознавать, что потенциально мощное и гибкое устройство использует только малую часть своих возможностей. Остается надеяться только на поддержку энтузиастов, но для этого необходимо хотя бы какое-то распространение карт от NVIDIA в такой комплектации.
Выводы
Попробуем подвести баланс.
Плюсы
- Неплохое качество изображения
- Отличное качество звука
- Поддержка деинтерлейсинга
- Удобная коммутация с помощью AV Breakout
- Функция Timeshifting (в общем-то, являющаяся стандартной возможностью WinDVR)
- Хорошее качество захвата с внешних источников, причем как по S-Video, так и по композитному входу
- Пульт ДУ на радиоканале, не зависящий от зоны прямой видимости и работающий на расстоянии до 9 метров
- Наличие в комплекте не требующего регистрации nVDVD 2.0
- Чип последнего поколения GeForce FX5200 с поддержкой DX9 (о реальной его производительности, все же, настоятельно рекомендую почитать соответствующие обзоры)
Минусы
- Не очень хорошая чувствительность тюнера
- Отсутствие официальной поддержки SECAM в данной ревизии
- Отсутствие поддержки MPEG4 (при использовании ПО из комплекта поставки)
- Неудобная установка ПО
- Отсутствие соединительных кабелей (AV Breakout — это, без сомнения, удобно, но напрямую к телевизору или, скажем, видеокамере, его не подключишь, так что надеемся на появление кабелей в комплекте серийных карт)
- Работа пульта ДУ только с ПО от NVIDIA (на мой взгляд, недостаток, перевешивающий все остальные)
- ПО предыдущих версий (за исключением nVDVD 2.0)
- Потеря всех мультимедийных возможностей при будущем апгрейде видеокарты (впрочем, это особенность всего класса таких устройств)
Несмотря на все вышеизложенное, нельзя не отметить, что продукт у MSI вышел достаточно интересный, хотя бы из-за отсутствия прямых конкурентов. Серия All-In-Wonder от ATI в пределах этого ценового диапазона не имеет пультов ДУ и основана, все же, на чипах предыдущих поколений.
С другой стороны, за рекомендуемые 160$ можно купить GeForce FX 5200 и неплохой тюнер с поддержкой FM и пультом ДУ (разве что, инфракрасным, а не на радиоканале).
Словом, если вы неравнодушны к продукции NVIDIA, питаете слабость к устройствам класса «все-в-одном», любите красивые коробки и не гонитесь за кадрами в секунду в играх, то MSI-8918 Personal Cinema FX5200 — это то, о чем вы мечтали :-).
Добавим только, что я, пожалуй, советовал бы дождаться появления карт с полной поддержкой SECAM, хотя, не исключено, что изменения ограничаться всего лишь выпуском обновленных версий драйверов и ПО.
