Владимир Борисов
Тайваньская компания Leadtek Research Inc. знакома российским пользователям, в первую очередь, благодаря своим видеокартам, однако линейке компьютерных TV-тюнеров этого производителя могут позавидовать многие компании соответствующего профиля. На сегодняшний день в ассортименте TV-тюнеров от Leadtek можно найти модели для любых интерфейсов, включая самые современные. Рассматриваемая в этом обзоре модель на сегодняшний день является единственным в арсенале Leadtek устройством, предназначенным для владельцев ноутбуков, оснащенных разъёмами Express Card. Напомним, что этот интерфейс заменил PCMCIA, отличаясь от последнего большей меньшими на 2 см и 1 см соответственно шириной и длиной, меньшим количеством контактов (26 вместо 68), увеличенной скоростью передачи информации (поддерживается внутренняя шина PCI-Express 1x), а также снижением энергопотребления и тепловыделения подключенных устройств.
Логично, что тюнер, представленный для определённого интерфейса в единственном экземпляре, является максимально функциональным решением, то есть поддерживает аналоговое вещание всех основных мировых стандартов с декодированием стереозвука, цифровое вещание в формате DVB-T и захват с внешних источников.
Комплект поставки
Тюнер поставляется в коробке нового для мультимедийных продуктов компании дизайна, на смену визуально тяжёлому оформлению пришёл снежно-белый фон с графическими элементами других цветов (в нашем случае вторым цветом выступает ярко-зелёный). Положительное впечатление усугубляется прозрачной вставкой, демонстрирующей тюнер. Ещё одной хорошей новостью является наконец-то появившаяся локализация пояснительных надписей.
![](images/leadtek-exdtv2300h/box.jpg)

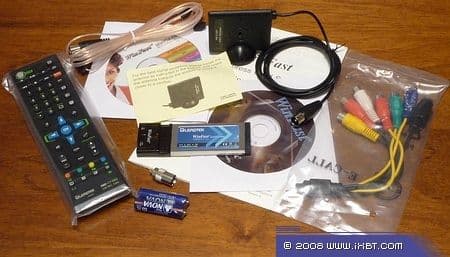

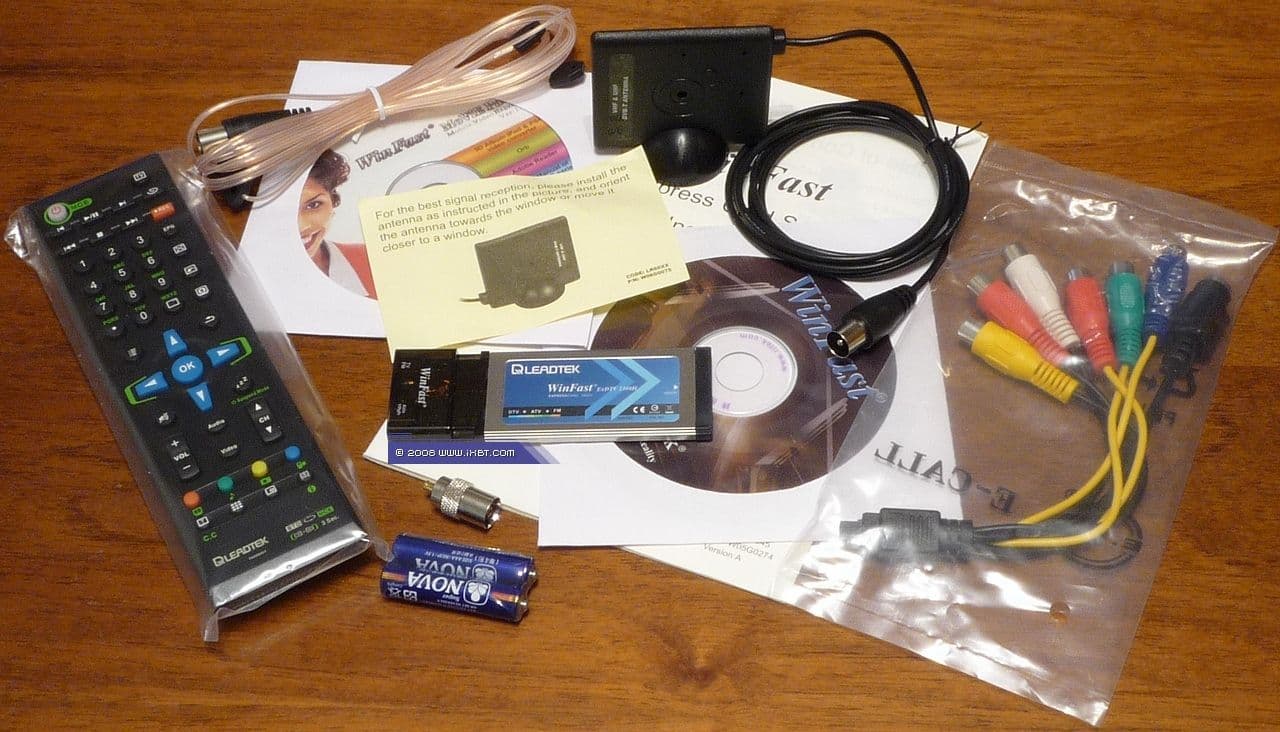

Комплект поставки составляют:
- Тюнер
- Пульт ДУ
- Переходник для подключения телевизионной антенны с разъемом IEC
- FM-антенна
- DVB-T антенна оригинальной конструкции
- Переходник для подключения внешних источников 10-pin — S-Video + RCA (видео) + 2 RCA (аудио) + 3 RCA (компонентный видеовход)
- Руководство по установки тюнера
- 2 CD с драйверами и программным обеспечением

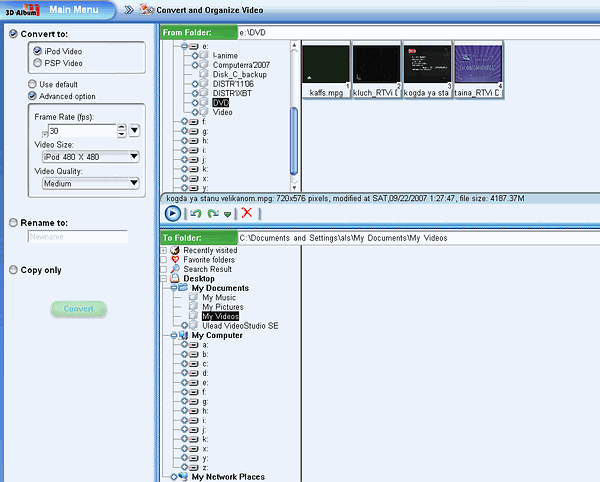

Дополнительное ПО на этот раз представлено пакетом WinFast MoViE Pack, включающим в себя 3D-Album от Micro Research Institute и конвертер видео для iPod и Sony PSP.
![](images/leadtek-exdtv2300h/3d-album.png)
Конструкция и спецификации
С эталонным дизайном от NXP Semiconductors (бывшая Philips Semiconductors) для Express Card тюнеров мы впервые познакомились на Computex'2007. По сравнению с тюнерами, использующими ВЧ-блоки Xceive Inc. с декодерами от Conexant Systems, Inc., решение, предложенное NXP, отличается, в частности, лучшей совместимостью.
Любопытно, что в отличие от остальных производителей, выпустивших модели на базе схемотехники от NXP в формате Express Card 54 мм, Leadtek предлагает чуть ли не единственный тюнер с такой аппаратной частью для Express Card 34 мм.

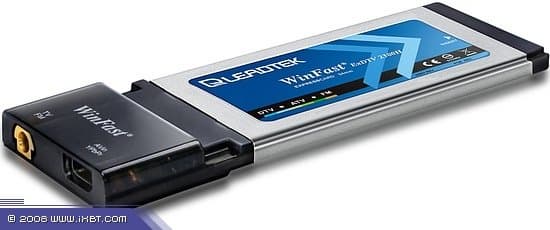

Внешний вид Express Card устройств определяется интерфейсом, из дизайнерских находок можно отметить только полупрозрачный корпус выступающей части, обеспечивающий видимость синего светодиода, индицирующего работу с тюнером.
![](images/leadtek-exdtv2300h/leadtek-exdtv2300h.jpg)

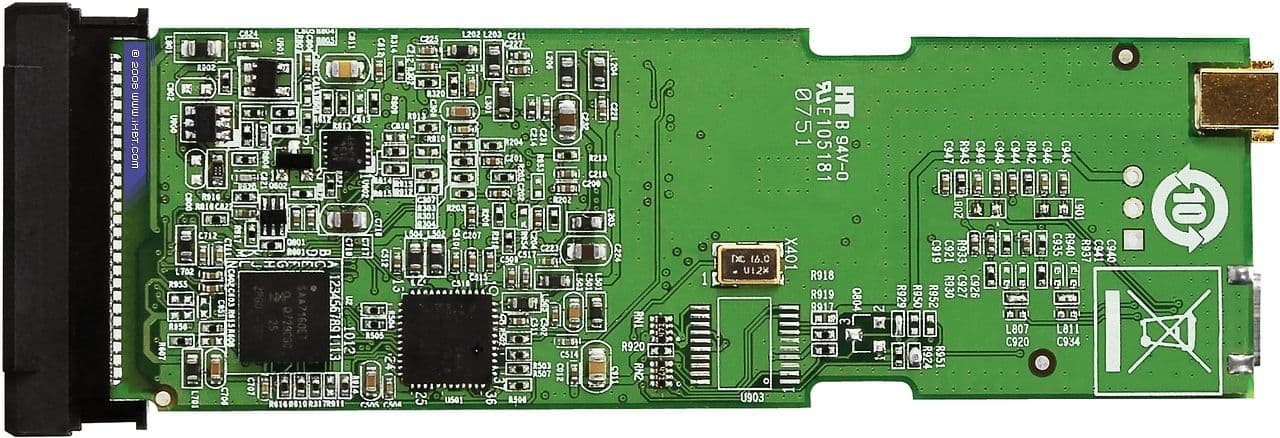

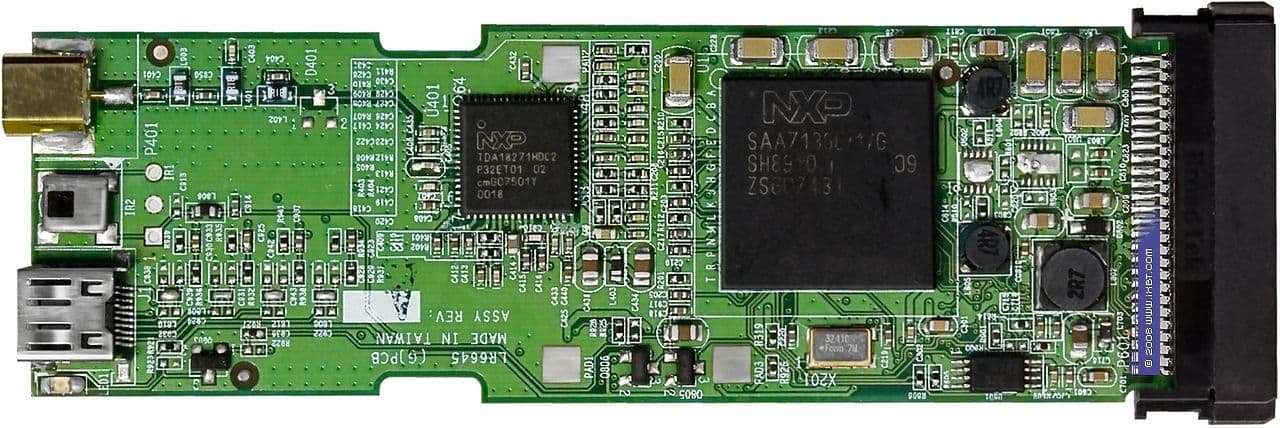

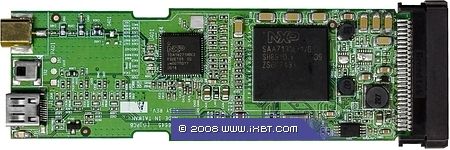

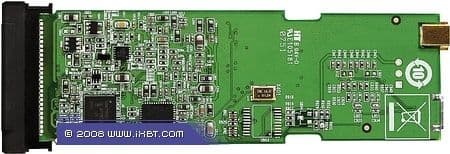

Как уже говорилось выше, работа тюнера обеспечивается исключительно микросхемами разработки NXP.
Для приёма сигнала используется мультистандартный ВЧ-блок NXP TDA18271HDС2 от NXP Semiconductors (бывшая Philips Semiconductors). За аналогово-цифровое преобразование отвечает 10-битный декодер NXP SAA7136E/1/G, принадлежащий к последнему поколению аналогово-цифровых преобразователей этого производителя. Отрадно, что поддержка компонентного входа (до 480p), отсутствовавшая у AVerTV Hybrid Speedy PCI-E, на этот раз реализована. Отсутствие интерфейсной части у SAA7136E стало причиной появления отдельного PCI-Express моста NXP SAA7160ET. Работа с DVB-T стала возможной благодаря COFDM (Coded Orthogonal Frequency Division Multiplexing) демодулятору TDA10048.
Возможности тюнера:
- Поддержка всех аналоговых (NTSC/PAL/SECAM) стандартов с декодированием стереозвука
- Полная поддержка антенного и кабельного диапазонов
- Декодирования стереозвука стандартов EIAJ/NICAM/A2/FM
- Поддержка цифрового вещания в формате DVB-T (MPEG2 и h.264)
- Запись транспортного потока в цифровом режиме
- Электронная программа передач (EPG)
- Поддержка компонентного видеовхода с разрешениями до 480p
- FM стерео
- Поддержка сторонних кодеков при записи
- Режим отложенного просмотра Time-Shifting
- Многооконные режимы воспроизведения записанных файлов
- Поддержка прямой записи на DVD/SVCD/VCD
- Трансляция по сети
- Планировщик записи
- Поддержка Windows XP/Vista (32- и 64-разрядных версий)
Конфигурация тестового компьютера
- Ноутбук Samsung R60/FE0C
- 15.4"WXGA
- Intel Core 2 Duo Processor T5550 (1,73 ГГц/2 МБ/667 МГц)
- ATI HD2300 128 MБ
- HDD 160 ГБ (5400 rpm)
- 2 ГБ DDR2
- Операционные системы Windows XP Professional (SP3) RUS и Windows Vista Ultimate x64 RUS
Список эфирных каналов при тестировании
Название | Канал | Частота | Уровень сигнала | Стандарт |
СТС | 1 | 49.75 МГц | 79.5 дБ (мкВ) | SECAM D/K |
Первый | 3 | 77.25 МГц | 82.3 дБ (мкВ) | SECAM D/K |
RenTV | 6 | 175.75 МГц | 68.0 дБ (мкВ) | SECAM D/K |
Скат ТНТ | 7 | 183.25 МГц | 85.4 дБ (мкВ) | SECAM D/K |
РТР | 9 | 199.25 МГц | 87.2 дБ (мкВ) | SECAM D/K |
Домашний | 11 | 215.25 МГц | 56.5 дБ (мкВ) | SECAM D/K |
НТВ | 21 | 471.25 МГц | 59.5 дБ (мкВ) | SECAM D/K |
5 канал | 23 | 487.25 МГц | 62.5 дБ (мкВ) | SECAM D/K |
Культура | 25 | 503.25 МГц | 76.7 дБ (мкВ) | SECAM D/K |
ДТВ | 27 | 519.25 МГц | 66.2 дБ (мкВ) | SECAM D/K |
МузТВ | 35 | 583.25 МГц | 63.2 дБ (мкВ) | SECAM D/K |
ТВ3 | 37 | 599.25 МГц | 62.2 дБ (мкВ) | SECAM D/K |
ТВЦ | 47 | 679.25 МГц | 59.2 дБ (мкВ) | SECAM D/K |
Спорт | 50 | 703.25 МГц | 63.0 дБ (мкВ) | SECAM D/K |
Подключение
Габариты ExDTV2300 H не позволяют использовать стандартные IEC-разъёмы, поэтому подключение антенны осуществляется посредством переходника. Отметим отсутствие удлинительного кабеля, в некоторых случаях способного негативно повлиять на качество приёма. FM-антенна подключается к тому же разъёму, пользователям с кабельным вещанием следует учитывать это обстоятельство (впрочем, характерное для большинства Express Card и компактных USB 2.0 тюнеров).
Внешние источники сигнала подключаются при помощи переходника, входящего в комплект поставки.
Установка и настройка
Установочное меню выполнено с помощью flash-технологий. В нашем случае прибегнуть к нему не пришлось, так как на сайте появилась обновленная версия программы.
При тестировании использовались драйвер 1.0.4.2 и программа WinFast PVR 2 версии 2.0.3.16, включающая в себя WinFast FM версии 1.0.0.6.
После установки в разделе Звуковые, видео и игровые устройства появляется устройство WinFast ExDTV2300 H,
![](images/leadtek-exdtv2300h/devices.png)
а в системном трее — иконка программы WinFast Wizard, отвечающей за работу планировщика и пульта ДУ.
![](images/leadtek-exdtv2300h/icon.png)

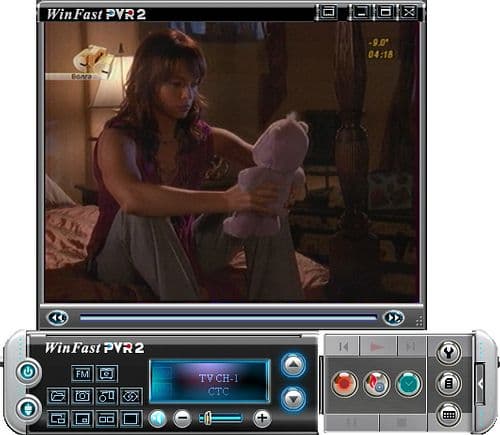

Дизайнерам, работавшим над внешним обликом WinFast PVR 2, удалось совместить действительно красивый интерфейс (предусмотрены 3 разных варианта оформления) с хорошей эргономикой. Этому способствуют подбор сочетаний используемых цветов, анимированные кнопки оптимального размера, наличие специальной кнопки для отключения рамки видеоокна (frameless mode), всплывающей панели в полноэкранном режиме и т. д. Несмотря на отсутствие некоторых тонких настроек, традиционно являющихся объектом ритуального поклонения некоторых особо придирчивых российских пользователей, работа с программой оставляет приятное впечатление.
![](images/leadtek-exdtv2300h/tv.jpg)
Поддерживается русский интерфейс. К сожалению, не без огрехов, в частности, достаточно давно наблюдается проблема с кодировкой некоторых символов в списке стран и серьёзных неточностей перевода некоторых настроек при работе с DVB-T. Впрочем, есть основания полагать, что в ближайшее время эти недостатки будут устранены.
Программа по умолчанию запускается в цифровом режиме, что может создать определённые неудобства в случае отсутствия такового. Надеемся, что производитель не оставит без внимания просьбу об изменении приоритета для региона с малым распространением DVB-T, которым является Российская Федерация.

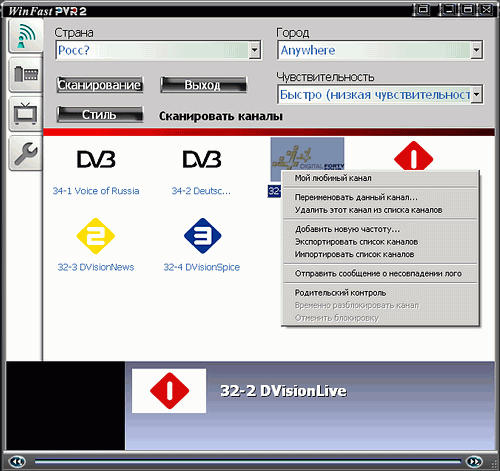

В списке стран для сканирования цифровых каналов наличествует Россия.
![](images/leadtek-exdtv2300h/settings-d-1-1.png)
Программа поддерживает отображение логотипа канала, добавление частоты, а также экспорт/импорт пользовательских списков.

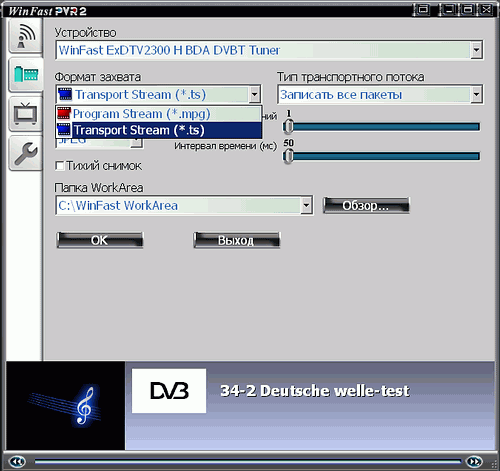

Возможна запись как программного потока (Program Stream), так и содержащего дополнительную информацию транспортного (Transport Stream) с выбором захвата всех пакетов или только одной программы.
![](images/leadtek-exdtv2300h/settings-d-2.png)

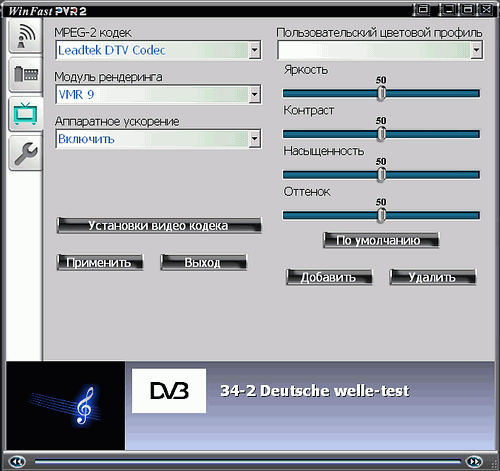

Раздел настроек видео содержит выбор кодека (в настоящее время используется кодек от ArcSoft с поддержкой h.264), видеорендерера, включение/отключение аппаратного ускорения и настройку яркости, контраста, насыщенности и оттенка. Возможна работа со сторонними декодерами с доступом к их настройкам.
![](images/leadtek-exdtv2300h/settings-d-3-1.png)

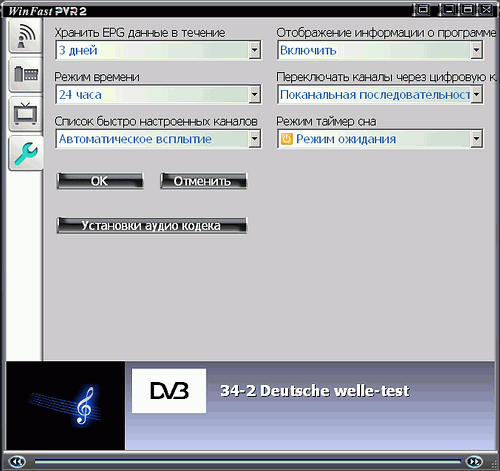

Последний раздел содержит настройки EPG, времени (12/24-часовой режим), включение/отключение OSD, режим переключения каналов (по номеру канала, по номеру в списке) и опции таймера сна (выключение компьютера/перевод в ждущий режим). Здесь же можно найти кнопку вызова звуковых настроек декодера, не нашедшую пристанища в предыдущем разделе.
![](images/leadtek-exdtv2300h/settings-d-4-1.png)

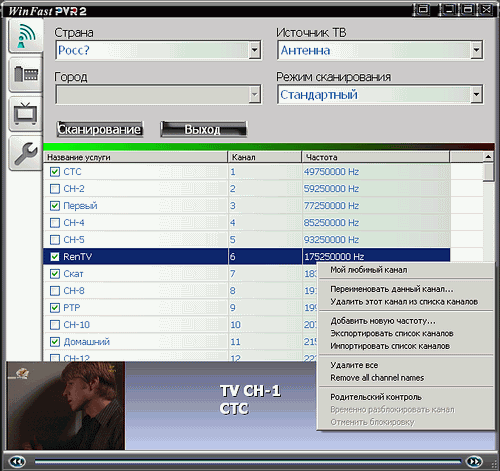

Кроме поиска аналоговых каналов по списку и по частоте (Адаптированное сканирование каналов) поддерживаются экспорт/импорт списка, ручной ввод частоты, список избранных и блокировка нежелательных для просмотра каналов паролем.
![](images/leadtek-exdtv2300h/settings-1-1.png)
Несмотря на отсутствие в явном виде установки системы цветности и стандарта звука для каждого канала, это возможно при помощи нажатий кнопок H и A на клавиатуре (меню настроек для этого открывать не обязательно) с последующим сохранением результата.

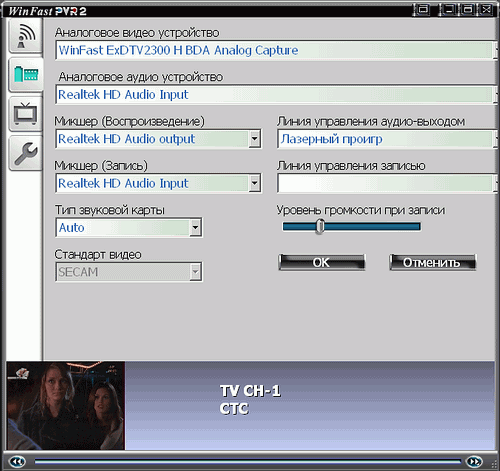

В разделе звуковых настроек предусмотрен раздельный выбор устройств для воспроизведения и для записи, что позволяет избежать проблем с современными интегрированными аудиокодеками.
![](images/leadtek-exdtv2300h/settings-2.png)

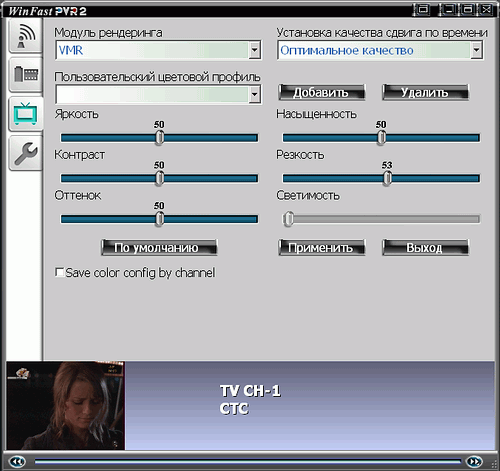

Вкладка видеонастроек предоставляет доступ к стандартным регулировкам яркости, цветности, насыщенности, контраста и чёткости (в последней версии появилось сохранение параметров для каждого канала индивидуально) с возможностью создания собственных профилей. Здесь же находятся выбор видеорендера (VMR, VMR9, Overlay Mixer) и предустановленных параметров MPEG2-потока при работе функции отложенного просмотра (переведённой как «сдвиг по времени») Time-Shifting, отличающихся разрешением (720×576, 640×288 и 384×288).
![](images/leadtek-exdtv2300h/settings-3.png)

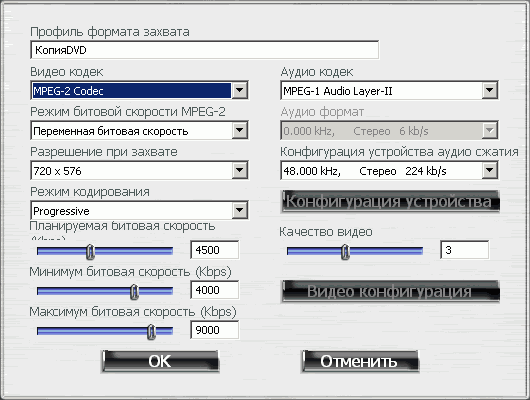

При программной записи в MPEG1/2 штатным кодеком доступна тонкая настройка параметров вплоть до выбора прогрессивного/чересстрочного режима и минимальных/максимальных значений при записи с переменным битрейтом. При записи с помощью аппаратного кодировщика изменению подлежат видеобитрейт (в случае переменного три значения — планируемый, минимальный и максимальный) в диапазоне 1-10 Мбит/с, аудиобитрейт в диапазоне 192-384 Кбит/с и частота дискретизации звука (44,1 и 48 кГц). Изменение разрешения осуществляется сменой профиля.
![](images/leadtek-exdtv2300h/settings-4-2.png)
Поддерживается запись сторонними кодеками, установленными в системе, с доступом к их дополнительным настройкам. Возможно создание пользовательских профилей.

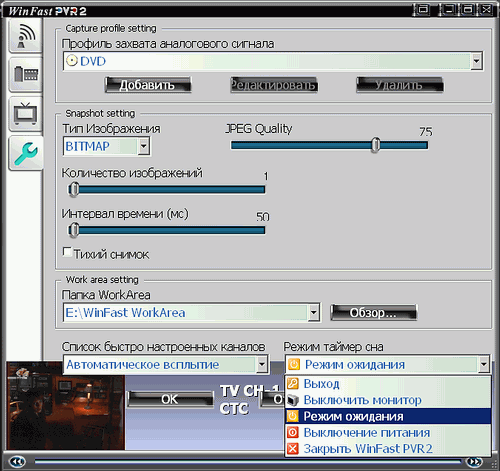

Захват кадров (как одного, так и серии с настраиваемым интервалом и количеством) осуществляется в форматах BMP, JPEG, PNG и TIFF. Возможность предварительного просмотра захваченных кадров отсутствует. Опция Список быстро настроенных каналов заслуживает подробного описания. В отличие от производителей, реализующих быстрый доступ к списку каналов через контекстное меню, вызываемое по правой кнопки мыши, Leadtek использует другой подход — список становится доступен либо при помещении курсора в верхнюю часть панели WinFast PVR2, либо при нажатии левой кнопки мыши в том же месте.
![](images/leadtek-exdtv2300h/settings-4-1.png)
Дополнительные возможности

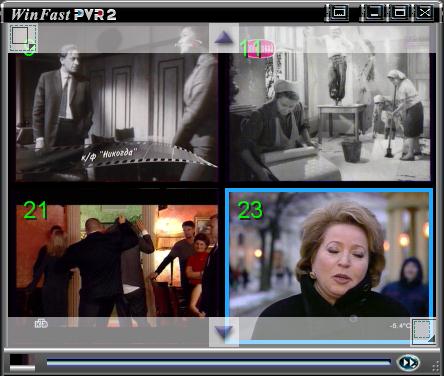

Посредством контекстного меню доступны такие опции, как установка высокого приоритета (позволяет решить возможные проблемы при использовании на слабых конфигурациях), масштабирование изображения (растяжение на полный экран, 4:3, 16:9, панорамирование и сканирование 4:3) и активация многоканального предварительного просмотра, при котором количество каналов в матрице регулируется в реальном времени изменением размеров видеоокна.
![](images/leadtek-exdtv2300h/surf.jpg)
Воспроизведением файлов внутри основного видеоокна PiP (Picture-in-Picture) и в отдельном окне PoP (Picture-On-Picture) программисты компании не ограничились, при использовании оригинального режима PaP (Picture-And-Picture) окно делится на две половины, а общий ползунок управляет уровнем громкости в одном окне относительно второго.

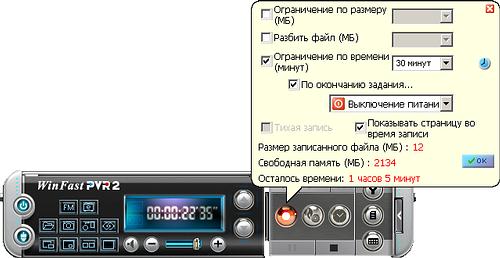

При нажатии правой кнопки мыши на иконке записи можно вызвать всплывающее окно с настройками ограничения по времени и по размеру. Здесь же можно задать выключение/переход в энергосберегающий режим после окончания записи.
![](images/leadtek-exdtv2300h/record.jpg)
При использовании отложенного просмотра для остановки воспроизведения служит отдельная кнопка на панели, не отключающая режим Time-Shifting полностью. Такой подход удобен тем, что страхует от случайного выхода из этого режима. Любопытной особенностью является возможность перемотки буферного файла на 1x, 2x, 4x, 8x, 16x, 32x.

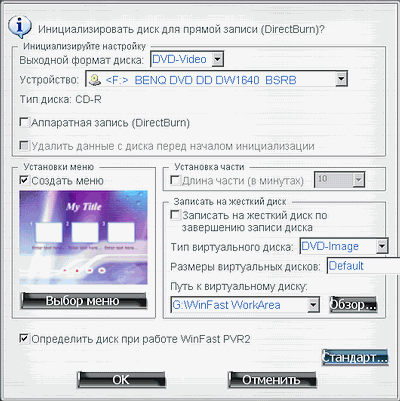

Программа поддерживает непосредственную запись на оптические носители с формированием полноценного меню либо создание образа диска.
![](images/leadtek-exdtv2300h/settings-burn.png)
При наличии нескольких тюнеров от Leadtek вне зависимости от их типов, поддерживается фирменная технология M.V.P (Multiple-Video-Processing), суть которой заключается в том, что при повторном запуске приложения при работе с одним устройством запущенная копия начинает работать со вторым без какой-либо дополнительной настройки. При выходе из программы сохраняются параметры последней активной копии. В случае использования двух цифровых/гибридных тюнеров следует учитывать повышенную загрузку центрального процессора на программное декодирование.

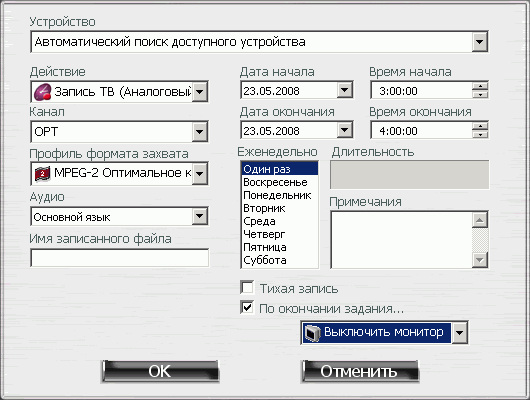

Планировщик поддерживает режим фоновой записи Silent Recording без активации видеоокна. После окончания запланированного задания возможны отключение компьютера и переход в ждущий режим.
![](images/leadtek-exdtv2300h/schedule.png)

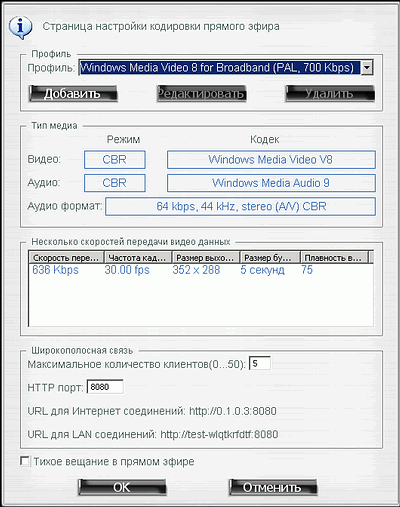

Реализовано вещание в сеть, ранее являющееся уникальной особенностью альтернативных программ и штатного ПО на их базе.
![](images/leadtek-exdtv2300h/broadband.png)
Поддержка Windosw Vista привела к появлению гаджета для боковой панели, дублирующего интерфейс программы.
![](images/leadtek-exdtv2300h/gadget-1.jpg)
![](images/leadtek-exdtv2300h/gadget-2.jpg)
К счастью, на грабли с поддержкой 64-разрядных OS, с которых никак не могут сойти программисты Compro Technology, в Leadtek не наступили, проблем с поддержкой Vista x64 нет.
Качество
Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

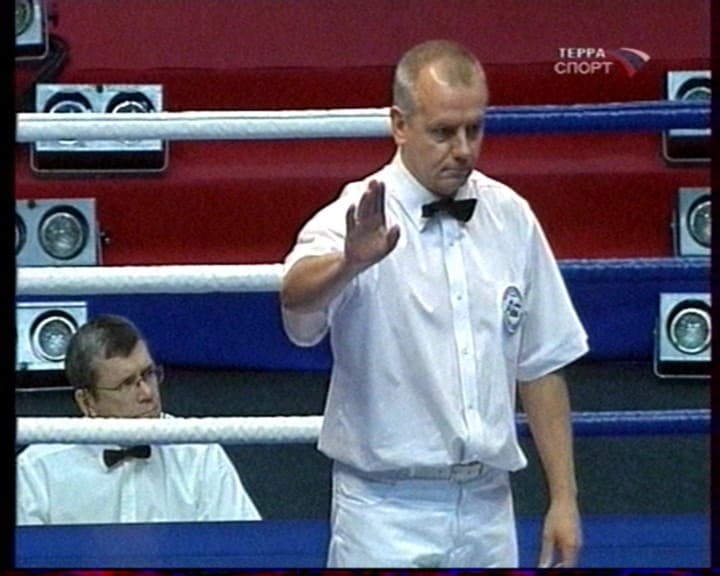

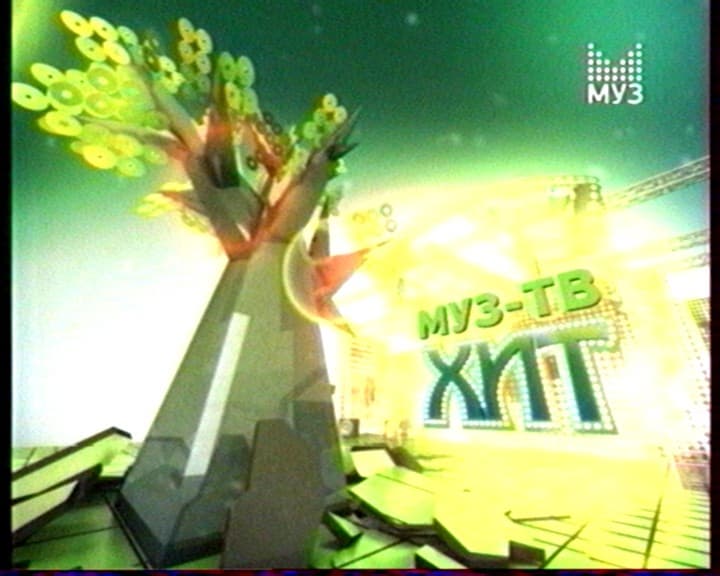

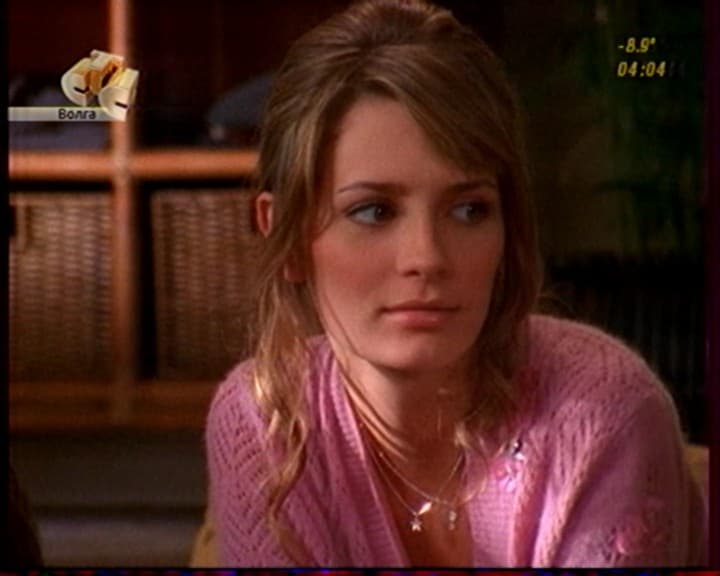

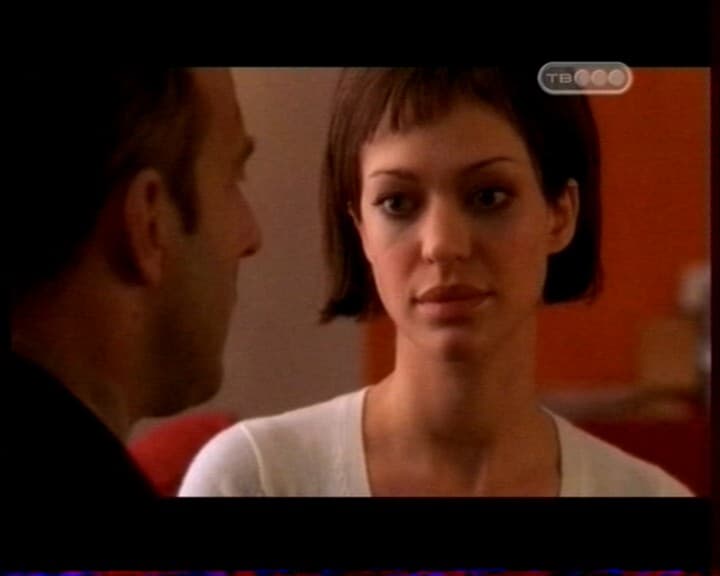

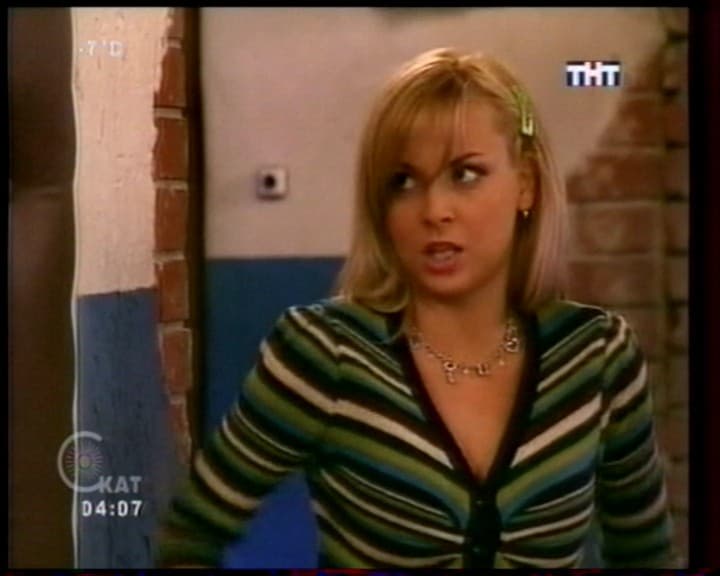

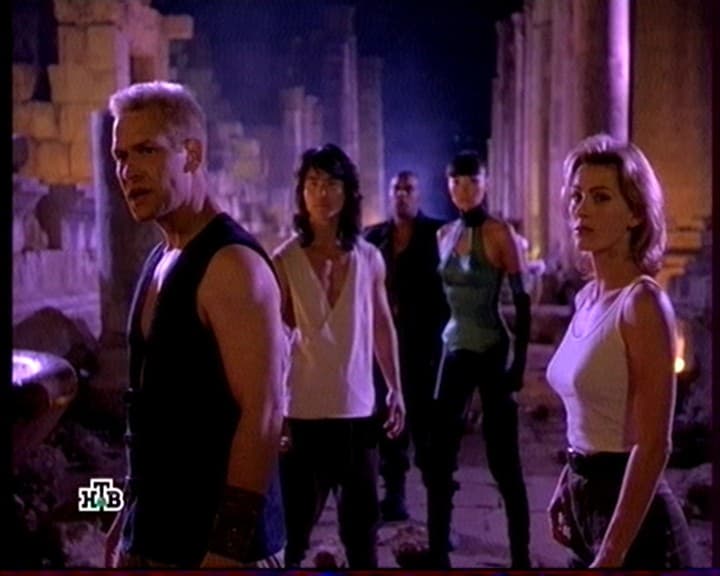

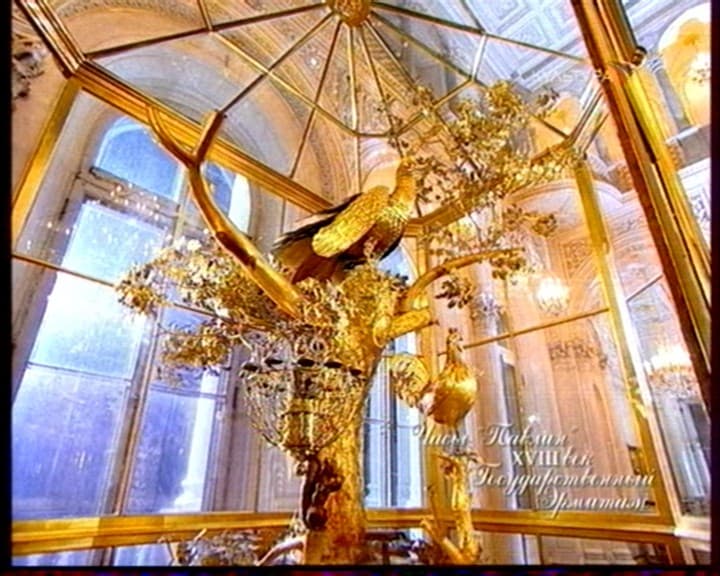

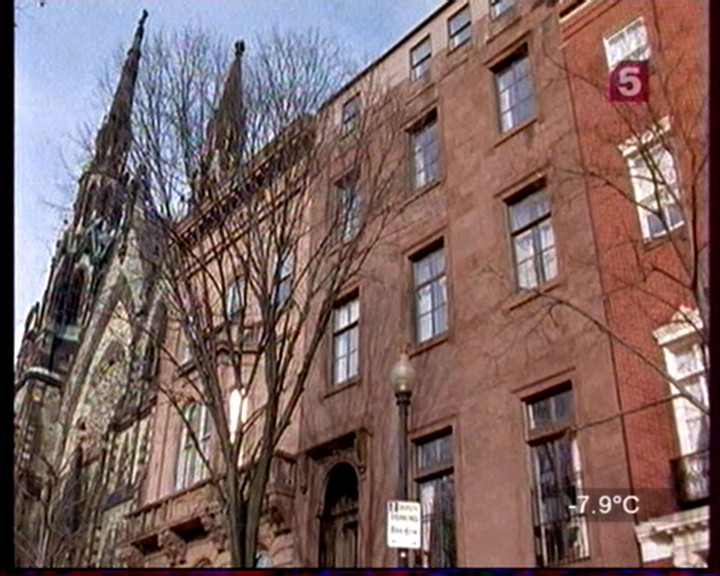

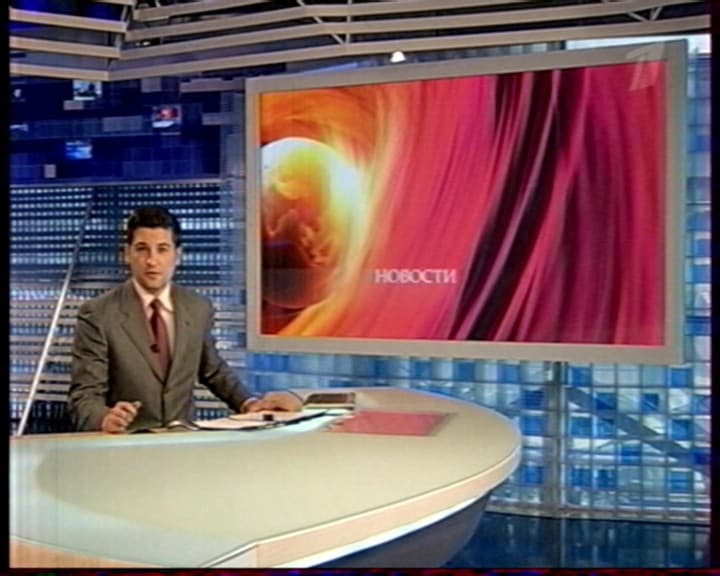

Тюнер продемонстрировал хорошее качество приёма аналоговых каналов, Несмотря на то, что тюнер не дотянул до результатов AVerTV Volar AX и AVerTV Hybrid Volar HX, качество приёма аналоговых каналов можно назвать хорошим.
Используемые алгоритмы деинтерлейсинга снижают чёткость изображения, в остальном качество изображения является традиционно хорошим для тюнеров на базе АЦП последних серий.
К сожалению, какие-либо настройки шумоподавления в штатной программе отсутствуют. Зато устранено отсутствие масштабирования (overscan), компенсирующего краевые дефекты изображения, во время записи/ отложенного просмотра, наблюдаемое в предыдущих версиях WinFast PVR 2.
FM-тюнер

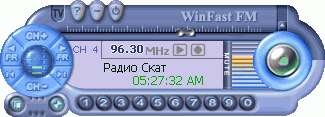

Для работы в FM-режиме предназначено отдельное приложение WinFast FM. Язык интерфейса программы зависит от региональных настроек операционной системы.
![](images/leadtek-exdtv2300h/fm.png)
Тюнер продемонстрировал неплохой результат автоматического поиска и хорошее качество приёма в этом режиме.

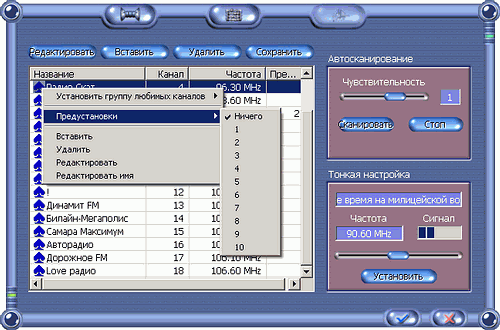

Программа поддерживает 3 пользовательских списка.
![](images/leadtek-exdtv2300h/settings-fm-2.png)

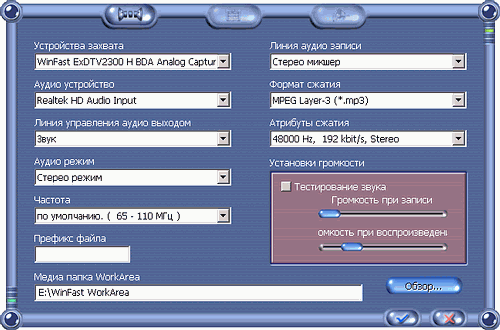

Кроме записи в mp3 с системным ограничением в 22 кГц 56 Кбит/с (обходится заменой стандартного кодека от Microsoft на полную версию Fraunhofer MPEG Layer-3 codec), поддерживаются форматы wma (до 44 кГц 128 Кбит/с) и Microsoft ADPCM.
![](images/leadtek-exdtv2300h/settings-fm-1.png)

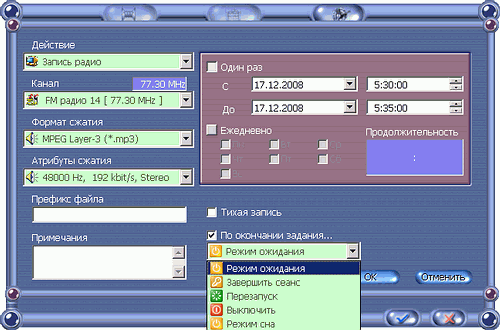

Отдельный планировщик WinFast FM также поддерживает отключение компьютера и переход в энергосберегающие режимы после выполнения задания.
![](images/leadtek-exdtv2300h/settings-fm-3.png)
Качество звука находится на хорошем уровне (скачать 20-секундный фрагмент, MP3, 479 КБ).

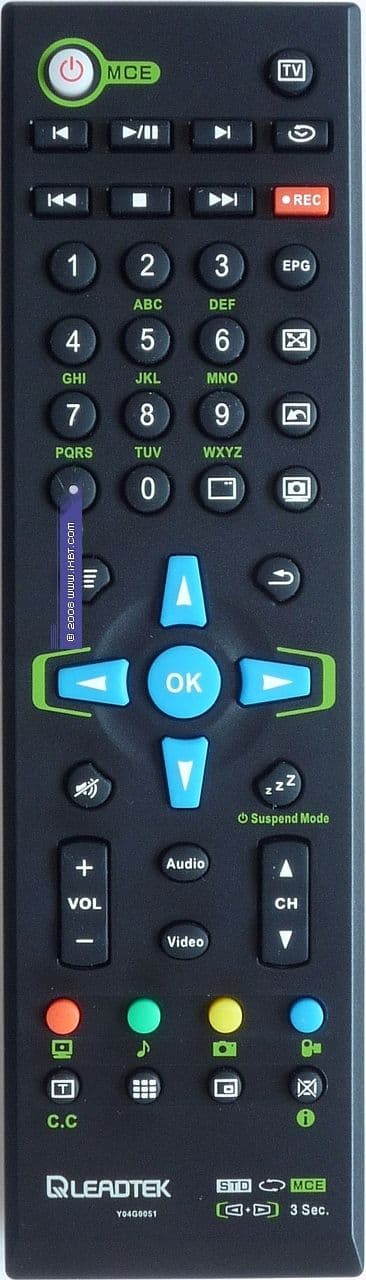

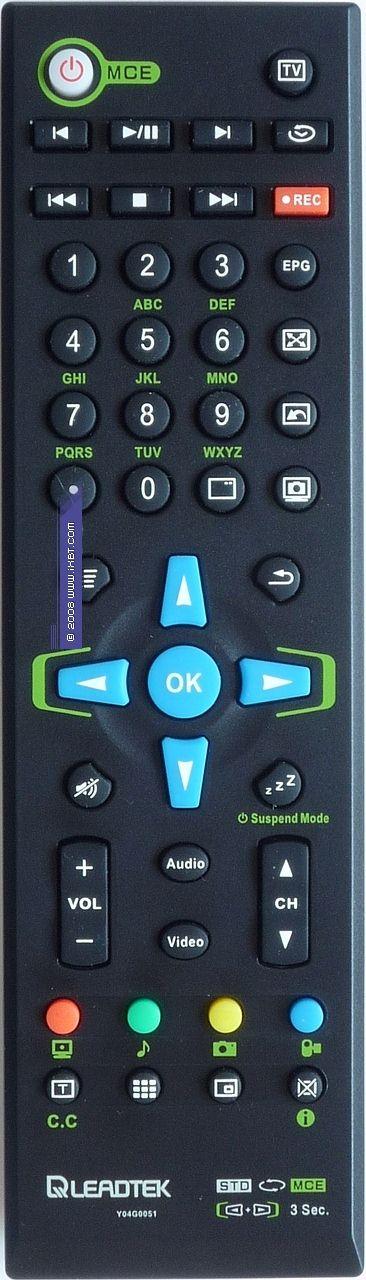

Пульт ДУ
Первым шагом на пути поддержки управления мультимедийными оболочками современных операционных систем стало добавление к используемому долгое время пульту 4 дополнительных кнопок с переносом на них управления громкостью и переключением каналов, что позволило освободить курсорный блок для навигации по Windows Media Center. Но на этом в Leadtek не остановились, полностью заменив пульт.Изящно решена проблема переключения между режимами управления штатным ПО и Windows Media Center. Для этого используется одновременное нажатие и удержание в течение 3 секунд левой и правой курсорных кнопок, что соответствует доступному ранее переключению в настройках WinFast Wizard.

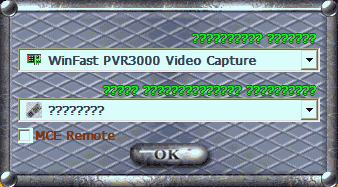

Кстати, пользователи с русскоязычными операционными системами, не желающие мириться с отсутствием символов в меню Settings могут скачать обновление, исправляющее эту недоработку.
![](images/leadtek-exdtv2300h/bug-1.png)
Сотрудники компании обещают, что оно будет включено в следующую версию ПО.
Выводы
Особенности реализации передачи звука при подведении итогов не учитывались, преимущества и недостатки такого подхода указаны выше.Плюсы
- Интерфейс Express Card 34 мм
- Хорошее качество приёма
- Поддержка всех существующих стандартов изображения и звука
- Поддержка декодирования стереозвука
- Захват с источников компонентного сигнала с разрешениями до 480p
- Режим отложенного просмотра Time-Shifting
- Полная поддержка сторонних кодеков при записи
- Индивидуальная настройка системы цветности и параметров изображения для каждого канала
- Многоканальный предварительный просмотр
- Многооконные режимы воспроизведения записанных файлов
- Поддержка прямой записи на DVD/SVCD/VCD с возможностью созданию образов
- Возможность отключения компьютера после завершения записи
- Оригинальный дизайн штатного ПО с поддержкой нескольких вариантов интерфейса
- Поддержка 32- и 64-разрядных версий Windows Vista с гаджетом для боковой панели
- Управление Windows Media Center при помощи комплектного пульта ДУ
- Русскоязычный интерфейс программы для работы с тюнером
- Наличие дополнительного ПО в комплекте поставки
Минусы
- Отсутствие шумоподавления в штатном ПО
- Отсутствие регулировки масштабирования изображения
Непосредственным конкурентом Leadtek WinFast на российском рынке является AVerTV Hybrid Express, однако благодаря лучшей совместимости, отсутствию потенциальных проблем с видеозахватом с внешних источников, компонентному входу, пульту ДУ с поддержкой управления Windows Media Center и ожидаемо меньшей розничной цене Leadtek WinFast DTV2300 H в этом противостоянии выглядит более чем достойно.
Средняя текущая цена (количество предложений) Leadtek WinFast ExDTV2300 H в московской рознице: Н/Д(0)
