Владимир Борисов
Тайваньская компания Leadtek Research Inc стала одним из первых производителей компьютерных TV-тюнеров, предложивших российским пользователям гибридное решение с поддержкой аналогового, цифрового DVB-T (Digital Video Broadcasting-Terrestrial) и FM-вещания. Выпущенный в 2006 году Leadtek WinFast DTV2000 H в техническом отношении оказался достаточно удачным тюнером для того, чтобы не потерять актуальность на протяжении этого времени, чему в немалой степени способствовали оригинальная схема подключения антенн и не прекращающаяся программная поддержка со стороны производителя, достаточно оперативно реализовавшего, например, актуальную для отечественного рынка поддержку декодирования MPEG-4 в цифровом режиме.
Однако некоторые индустриальные тенденции, в частности, переход производителей ВЧ-блоков с классической схемы на полупроводниковые приёмники, не позволили продолжать производство без изменений, так что компания была вынуждена модернизировать эту модель, в результате чего в 2010 году появился герой настоящего обзора, получивший к оригинальному названию добавку «Plus».
Комплект поставки
Коробка оформлена в актуальном сейчас для компании стиле, знакомому нам по последним рассмотренным продуктам. Снежно-белый фон с графическими элементами других цветов (вторым цветом в нашем случае выступает ярко-зелёный) создаёт положительное впечатление.
![](images/leadtek-dtv2000h-plus/box.jpg)
Комплект поставки составляют:
- тюнер;
- пульт ДУ с выносным ИК-датчиком;
- FM-антенна;
- руководство по установке тюнера;
- CD с драйверами и программным обеспечением.
Дополнительного ПО в тестовой комплектации не предполагалось, страница модели на официальной сайте о таковом также умалчивает.
Конструкция и спецификации

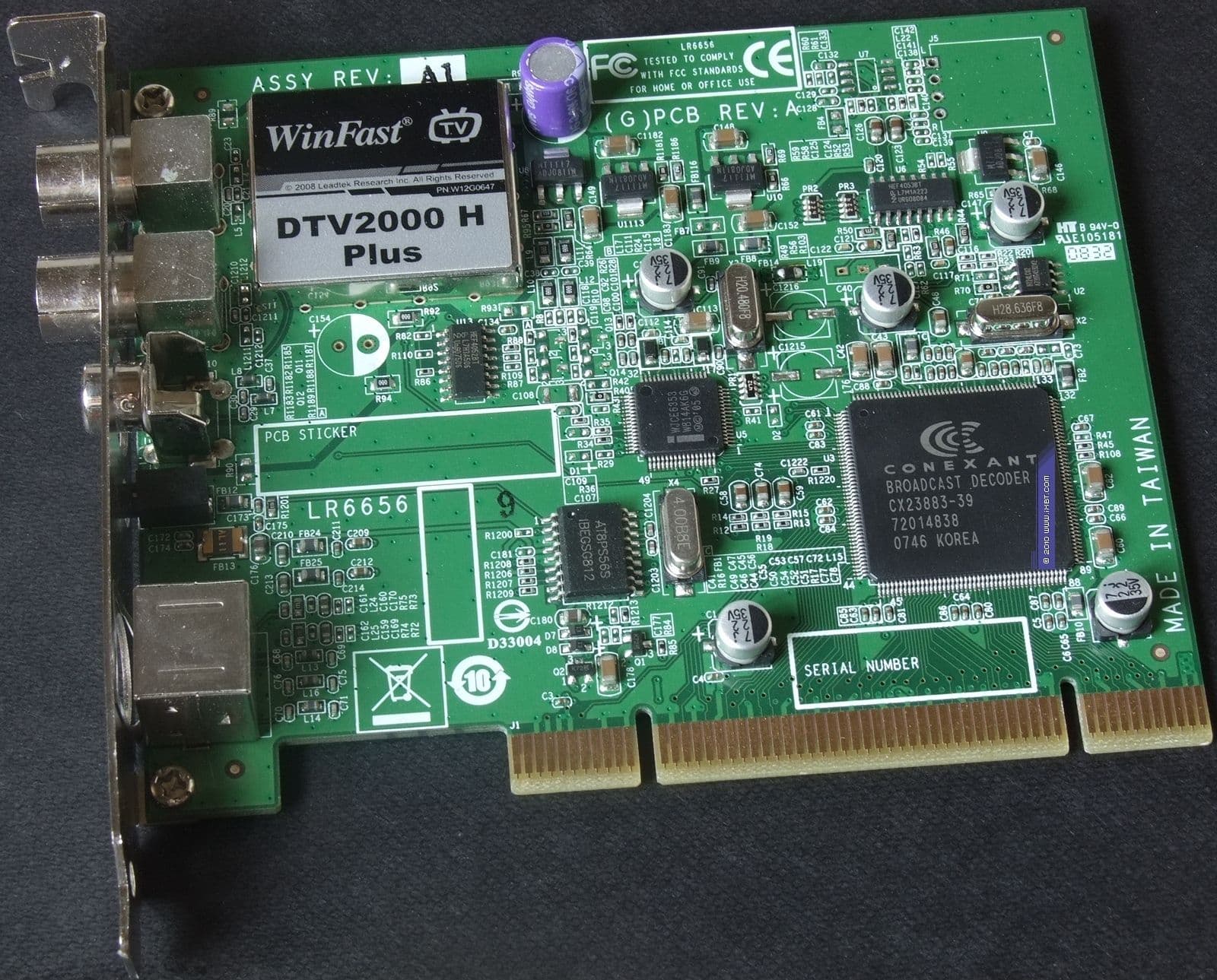

Смена элементной базы привела к радикальным изменениям в дизайне: WinFast DTV2000 H Plus не имеет с предшественником ничего общего, кроме не совсем обычного для тюнера с одним приёмником оснащения двумя разъёмами для подключения телевизионных антенн, что при наличии кабельного телевидения и DVB-T в дециметровом диапазоне избавляет от проблем с коммутацией. Драйвер позволяет выбирать вход произвольно, однако штатная программа для работы с тюнером разделяет диапазоны в аналоговом и цифровом режимах соответственно.
На смену Philips FMD1216ME/IH пришёл гибридный полупроводниковый ВЧ-блок XC4000 компании Xceive Inc.
Поддержка всех стандартов аналогового вещания со стороны приёмника привела к замене декодера: место 10-битного АЦП CX23881-39 производства Conexant Systems, Inc. занял CX23883-39, отличающийся поддержкой NTSC.
Поддержка DVB-T обеспечивается COFDM (Coded Orthogonal Frequency Division Multiplexing) демодулятором Intel CE6353 (до перехода в ноябре 2005 года разработок Zarlink Semiconductor Inc в собственность Intel Corporation известный как ZL10353).
Также можно отметить наличие на плате 4 (!) интегральных стабилизаторов: такое количество не характерно для современных PCI-тюнеров.
Возможности WinFast DTV2000 H Plus:
- поддержка всех аналоговых (NTSC/PAL/SECAM) стандартов с декодированием стереозвука;
- полная поддержка антенного и кабельного диапазонов;
- декодирование стереозвука стандартов EIAJ/NICAM/A2/FM;
- поддержка цифрового вещания в формате DVB-T (MPEG-2 и H.264) со звуком AC3;
- запись транспортного потока в цифровом режиме;
- электронная программа передач (EPG);
- FM-стерео;
- поддержка сторонних кодеков при записи;
- режим отложенного просмотра Time-Shifting;
- многооконные режимы Picture-In-Picture (PIP), POP, PAP с одновременным просмотром двух каналов при передаче их на одной частоте (только в цифровом режиме);
- многооконные режимы воспроизведения записанных файлов;
- поддержка прямой записи на DVD/SVCD/VCD;
- трансляция по сети;
- планировщик записи;
- поддержка Windows XP/Vista/Windows 7 (32- и 64-разрядных версий).
Конфигурация тестового компьютера
- Процессор Intel Core i7-920
- Системная плата Gigabyte X58A-UD3R (rev. 1.0)
- Оперативная память 8 ГБ (4×2048 DDR3 PC12800 Patriot)
- Видеокарта NVIDIA GeForce GTX 480
- Звуковая карта Creative Sound Blaster X-Fi Titanium PCIe
- Жесткий диск 2 ТБ Seagate Barracuda LP (ST32000542AS)
- Жесткий диск 1 ТБ Hitachi (HDT721010SLA360)
- Жесткий диск 1 ТБ WD Caviar Blue (10EALX)
- Жесткий диск 500 ГБ Samsung (HD502IJ)
- Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
- DVD ReWriter ASUS DRW-24B1ST
- DVD ReWriter Optiarc AD-7173A
- Блок питания Tagan SuperRock TG880-U33II (880 Вт)
- Операционные системы Windows XP Professional (SP3) ENG и Windows 7 Ultimate (SP1) x64 RUS
Список эфирных каналов при тестировании
Название | Канал | Частота | Уровень сигнала | Стандарт |
СТС | 1 | 49,75 МГц | 79,5 дБ (мкВ) | SECAM D/K |
Первый | 3 | 77,25 МГц | 82,3 дБ (мкВ) | SECAM D/K |
RenTV | 6 | 175,75 МГц | 68,0 дБ (мкВ) | SECAM D/K |
Скат ТНТ | 7 | 183,25 МГц | 85,4 дБ (мкВ) | SECAM D/K |
РТР | 9 | 199,25 МГц | 87,2 дБ (мкВ) | SECAM D/K |
Домашний | 11 | 215,25 МГц | 56,5 дБ (мкВ) | SECAM D/K |
НТВ | 21 | 471,25 МГц | 59,5 дБ (мкВ) | SECAM D/K |
5 канал | 23 | 487,25 МГц | 62,5 дБ (мкВ) | SECAM D/K |
Культура | 25 | 503,25 МГц | 76,7 дБ (мкВ) | SECAM D/K |
ДТВ | 27 | 519,25 МГц | 66,2 дБ (мкВ) | SECAM D/K |
МузТВ | 35 | 583,25 МГц | 63,2 дБ (мкВ) | SECAM D/K |
ТВ3 | 37 | 599,25 МГц | 62,2 дБ (мкВ) | SECAM D/K |
ТВЦ | 47 | 679,25 МГц | 59,2 дБ (мкВ) | SECAM D/K |
Спорт | 50 | 703,25 МГц | 63,0 дБ (мкВ) | SECAM D/K |
Подключение

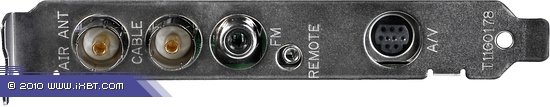

Благодаря полноразмерному дизайну, появление второго антенного разъёма (оба подписаны) не привёло к существенным коммутационным неудобствам. Для подключения FM-антенны используется разъём RCA.
![](images/leadtek-dtv2000h-plus/io.jpg)

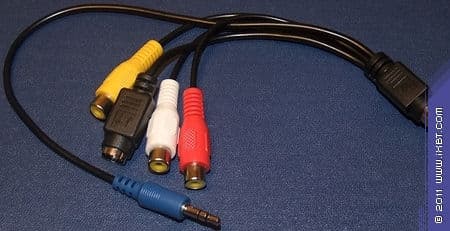

Внешние источники сигнала подключаются к разъёму Mini-DIN 6-pin посредством переходника, имеющего S-Video и композитный видеовходы и 2 RCA для подключения стереозвука.
![](images/leadtek-dtv2000h-plus/in-out.jpg)
Следует отметить, что такой подход удобнее традиционного разъёма mini-jack 3,5 мм, в большинстве случаев требующего переходника.
Leadtek WinFast DTV2000 H Plus стал первым внутренним тюнером от Leadtek, полностью лишённым разъёмов для передачи звука на самой плате. Тем не менее, несмотря на то, что штатное ПО поддерживает передачу звука посредством интерфейса, такая возможность осталась, за неё отвечает дополнительный выходной разъём mini-jack 3,5 мм, при необходимости подключаемый к входу звуковой подсистемы. Кабель предусмотрительно имеет бо́льшую, чем у остальных, длину, что позволяет минимизировать возможные проблемы при установке тюнера в PCI-слоты, расположенные в нижней части системной платы.
Настройка
При тестировании использовались драйвер 6.0.109.66 и программа WinFast PVR 2 версии 2.0.3.36, включающая в себя WinFast FM версии 10.0.1.6.
После установки в разделе Звуковые, видео и игровые устройства появляются три устройства — WinFast DTV2000 H Plus (Audio), WinFast DTV2000 H Plus (TS) и WinFast DTV2000 H Plus (XC4000),
![](images/leadtek-dtv2000h-plus/devices.png)
а в системном трее — иконка программы WinFast Wizard, отвечающей за работу планировщика и пульта ДУ.
![](images/leadtek-dtv2000h-plus/icon.png)

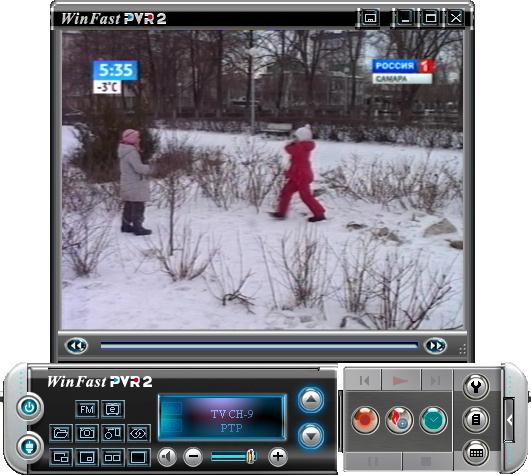

Программа WinFast PVR 2 удачно совмещает приятно выглядящий интерфейс (предусмотрены 3 разных варианта оформления) с хорошей эргономикой. Этому способствуют подбор сочетаний используемых цветов, анимированные кнопки оптимального размера, наличие специальной кнопки для отключения рамки видеоокна (frameless mode), всплывающей панели в полноэкранном режиме и т. д. Несмотря на отсутствие некоторых тонких настроек, традиционно востребованных опытными российскими пользователями, работа с программой оставляет приятное впечатление.
![](images/leadtek-dtv2000h-plus/tv.jpg)

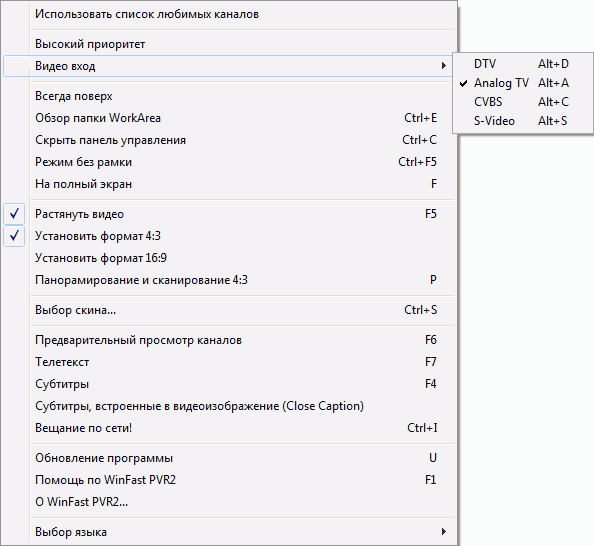

Локализация интерфейса проведена грамотно, в используемой во время теста версии 2.0.3.36 решена давняя проблема с кодировкой некоторых символов в списке стран. Программа по умолчанию запускается в цифровом режиме, что может создать определённые неудобства в случае отсутствия такового. Переключить режим можно кнопкой на панели управления или посредством меню по правой кнопке мыши.
![](images/leadtek-dtv2000h-plus/content-menu.png)
В очередной раз пожелаем производителю изменить приоритет с цифрового на аналоговый хотя бы для регионов с малым распространением DVB-T, которым является Российская Федерация.

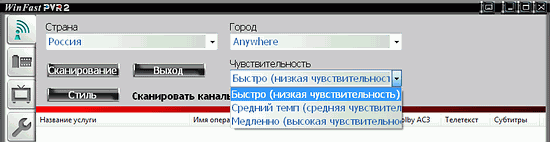

В списке стран для сканирования цифровых каналов наличествует Россия.
![](images/leadtek-dtv2000h-plus/settings-d-1.png)
Возможен ручной выбор полосы пропускания, одного из трех режимов чувствительности и кодировки.
Программа поддерживает отображение логотипа канала, добавление частоты, а также экспорт/импорт пользовательских списков.

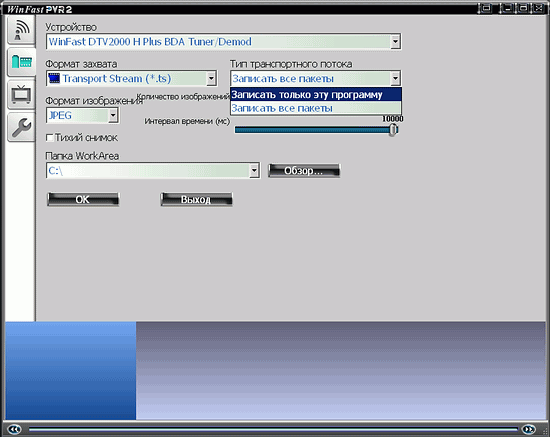

Возможна запись как программного потока (Program Stream), так и содержащего дополнительную информацию транспортного (Transport Stream) с выбором захвата всех пакетов или только одной программы.
![](images/leadtek-dtv2000h-plus/settings-d-2-2.png)

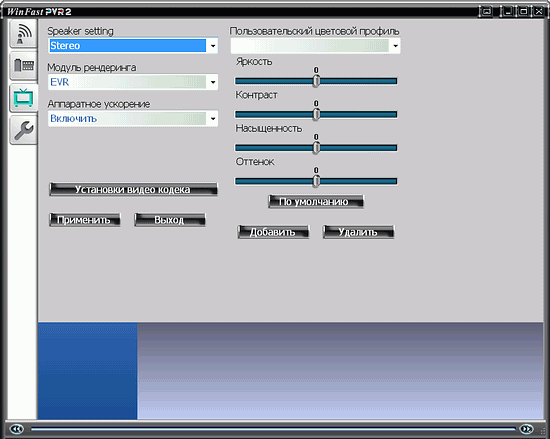

Настройки изображения представлены выбором видеорендерера, включением/отключением аппаратного ускорения и управление яркостью, контрастом, насыщенностью и оттенком.
![](images/leadtek-dtv2000h-plus/settings-d-3.png)
Для программного декодирования используется кодек от ArcSoft с поддержкой H.264, поэтому место выбора стороннего декодера, доступного в предыдущих версиях WinFast PVR 2, заняла настройка акустической системы.
![](images/leadtek-dtv2000h-plus/settings-d-3-2.png)

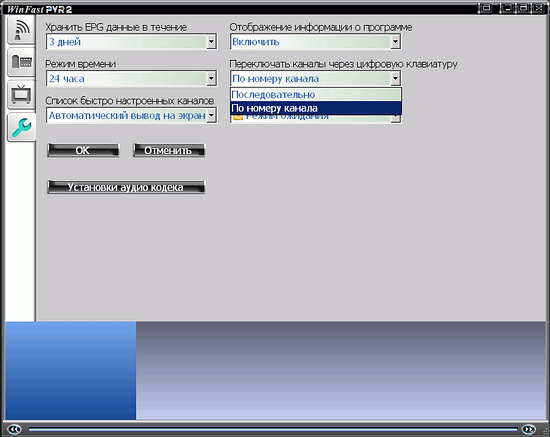

Последний раздел содержит настройки EPG, времени (12/24-часовой режим), включение/отключение OSD, режим переключения каналов (по номеру канала, по номеру в списке), вывод списка каналов (автоматически или вручную) и опции таймера сна (выключение компьютера/перевод в ждущий режим).
![](images/leadtek-dtv2000h-plus/settings-d-4.png)

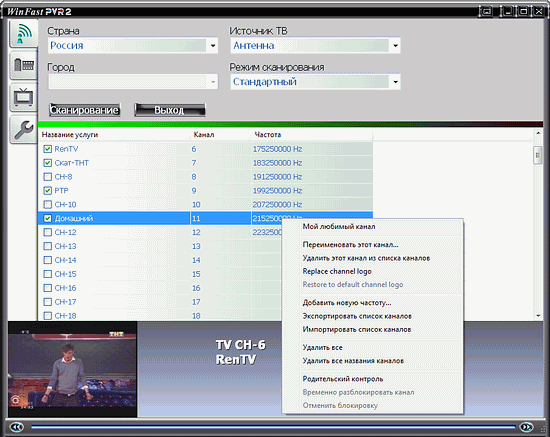

Кроме поиска аналоговых каналов по списку с выбором антенного/кабельного диапазона и по частоте (адаптированное сканирование) поддерживаются экспорт/импорт списка, ручной ввод частоты, список избранных и блокировка нежелательных для просмотра каналов паролем (родительский контроль).
![](images/leadtek-dtv2000h-plus/settings-1.png)
Несмотря на отсутствие в явном виде установки системы цветности и стандарта звука для каждого канала, это возможно при помощи нажатий кнопок H и A на клавиатуре (меню настроек для этого открывать не обязательно) с последующим сохранением результата.

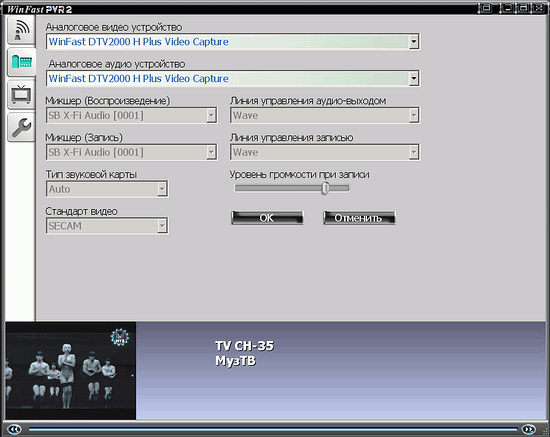

В разделе звуковых настроек предусмотрен раздельный выбор устройств для воспроизведения и для записи, что позволяет избежать проблем с современными интегрированными аудиокодеками, недоступный при передаче звука по PCI.
![](images/leadtek-dtv2000h-plus/settings-2.png)

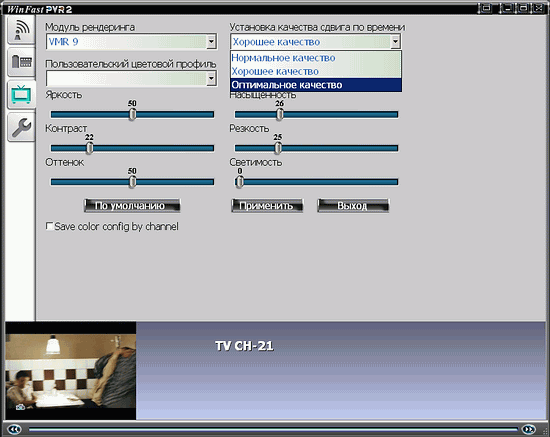

Вкладка видеонастроек предоставляет доступ к стандартным регулировкам яркости, цветности, насыщенности, контраста и чёткости (в последних версиях появилось сохранение параметров для каждого канала индивидуально) с возможностью создания собственных профилей. Здесь же находятся выбор видеорендера и предустановленных параметров потока MPEG-2 при работе функции отложенного просмотра (переведённой как «сдвиг по времени») Time-Shifting, отличающихся разрешением (720×576, 640×288 и 384×288).
![](images/leadtek-dtv2000h-plus/settings-3.png)

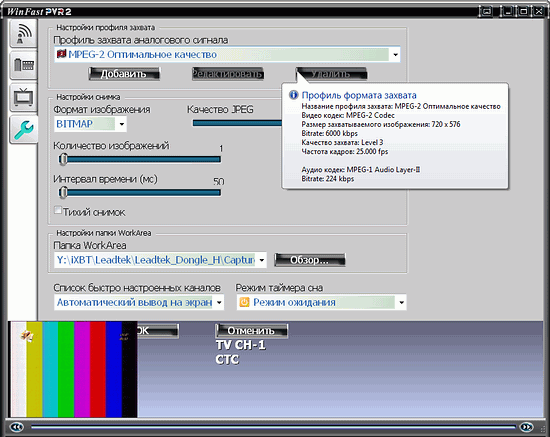

При программной записи в MPEG-1/2 штатным кодеком доступна тонкая настройка параметров вплоть до выбора прогрессивного/чересстрочного режима и минимальных/максимальных значений при записи с переменным битрейтом.
![](images/leadtek-dtv2000h-plus/settings-4.png)
Поддерживается запись сторонними кодеками, установленными в системе, с доступом к их дополнительным настройкам. Возможно создание пользовательских профилей.
Захват кадров (как одного, так и серии с настраиваемым интервалом и количеством) осуществляется в форматах BMP, JPEG, PNG и TIFF. Возможность предварительного просмотра захваченных кадров отсутствует. Опция «Список быстро настроенных каналов» заслуживает подробного описания. В отличие от производителей, реализующих быстрый доступ к списку каналов через контекстное меню, вызываемое по правой кнопке мыши, Leadtek использует другой подход — список становится доступен либо при наведении курсора на верхнюю часть панели WinFast PVR 2, либо при нажатии левой кнопки мыши в том же месте.
Дополнительные возможности

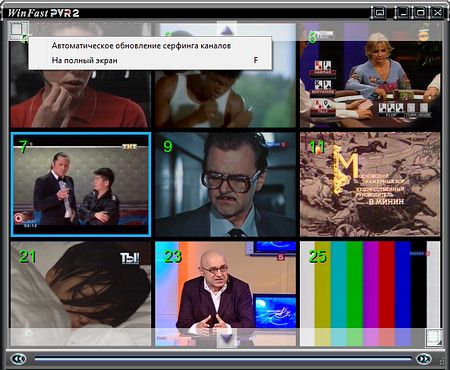

Посредством контекстного меню доступны такие опции, как установка высокого приоритета (позволяет решить возможные проблемы при использовании на слабых конфигурациях), масштабирование изображения (растяжение на полный экран, 4:3, 16:9, панорамирование и сканирование 4:3) и активация многоканального предварительного просмотра, при котором количество каналов в матрице регулируется в реальном времени изменением размеров видеоокна.
![](images/leadtek-dtv2000h-plus/surf.jpg)
В цифровом режиме поддерживается просмотр второго канала в дополнение к основному при передаче его на той же частоте в трёх вариантах — внутри основного видеоокна PiP (Picture-in-Picture), в отдельном окне PoP (Picture-On-Picture) и в оригинальном режиме PaP (Picture-And-Picture), при котором окно делится на две половины, а общий ползунок управляет уровнем громкости в одном окне относительно второго.
В аналоговом режиме второй канал заменяется воспроизводимыми файлами.

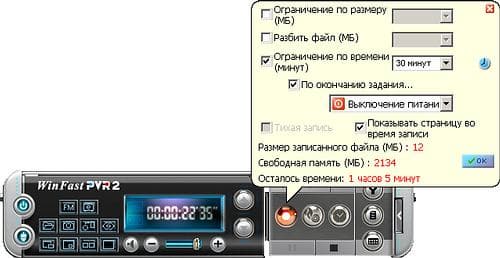

При нажатии правой кнопки мыши на иконке записи можно вызвать всплывающее окно с настройками ограничения по времени и по размеру. Здесь же можно задать выключение/переход в энергосберегающий режим после окончания записи.
![](images/leadtek-dtv2000h-plus/record.jpg)
При использовании отложенного просмотра для остановки воспроизведения служит отдельная кнопка на панели, не отключающая режим Time-Shifting полностью. Такой подход удобен тем, что страхует от случайного выхода из этого режима. Любопытной особенностью является возможность перемотки буферного файла на 1x, 2x, 4x, 8x, 16x, 32x.

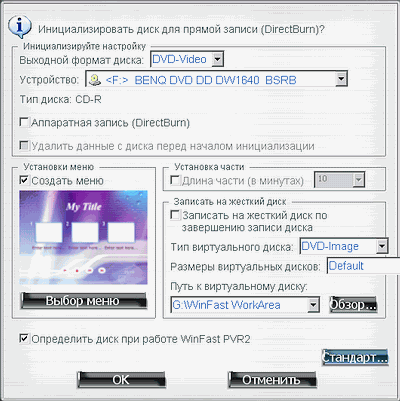

Программа поддерживает непосредственную запись на оптические носители с формированием полноценного меню либо создание образа диска (!).
![](images/leadtek-dtv2000h-plus/settings-burn.png)
При наличии нескольких тюнеров от Leadtek вне зависимости от их типов, поддерживается фирменная технология M.V.P. (Multiple-Video-Processing), суть которой заключается в том, что при повторном запуске приложения при работе с одним устройством запущенная копия начинает работать со вторым без какой-либо дополнительной настройки. При выходе из программы сохраняются параметры последней активной копии. В случае использования двух цифровых/гибридных тюнеров следует учитывать повышенную загрузку центрального процессора на программное декодирование.

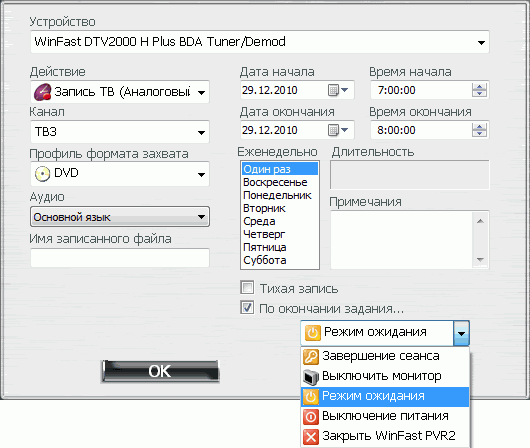

Планировщик поддерживает режим фоновой записи. После окончания запланированного задания возможны отключение компьютера и переход в ждущий режим.
![](images/leadtek-dtv2000h-plus/schedule.png)

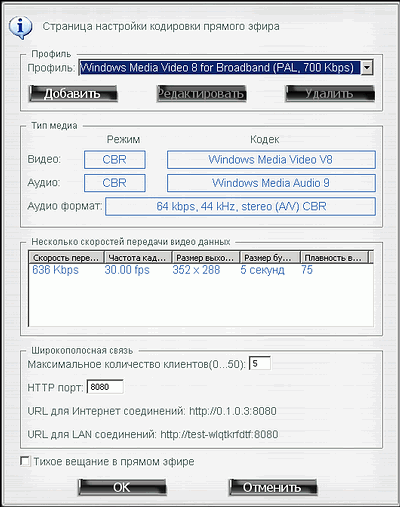

Реализовано вещание в сеть, ранее являющееся уникальной особенностью альтернативных программ и штатного ПО на их базе.
![](images/leadtek-dtv2000h-plus/broadband.png)
Поддержка Windosw Vista и Windows 7 привела к появлению гаджета для боковой панели, дублирующего интерфейс программы.
![](images/leadtek-dtv200h/gadget-1.jpg)
![](images/leadtek-dtv200h/gadget-2.jpg)

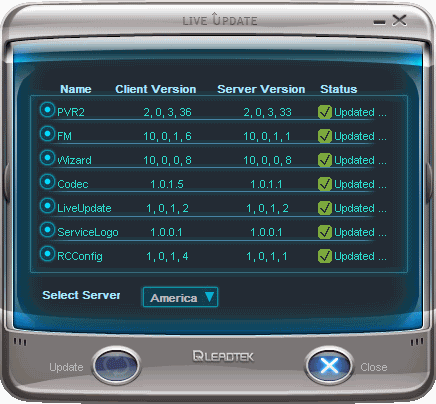

Появился модуль автоматического обновления, позволяющий осуществлять эту операцию без утомительных манипуляций с сайтом производителя (в нашем случае доступные через него версии имели меньшие номера, нежели в разделе загрузки на сайте, поэтому при возникающих проблемах рекомендуем искать обновления в первую очередь там).
![](images/leadtek-dtv2000h-plus/live-update.png)
Качество
Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

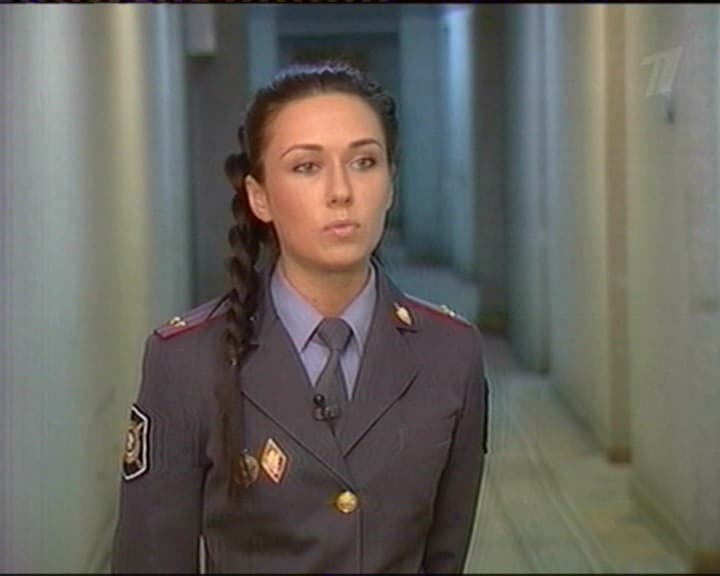

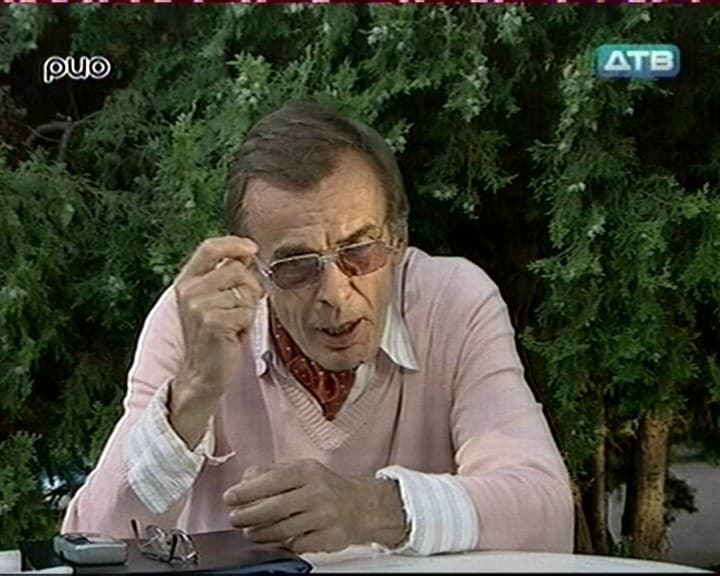

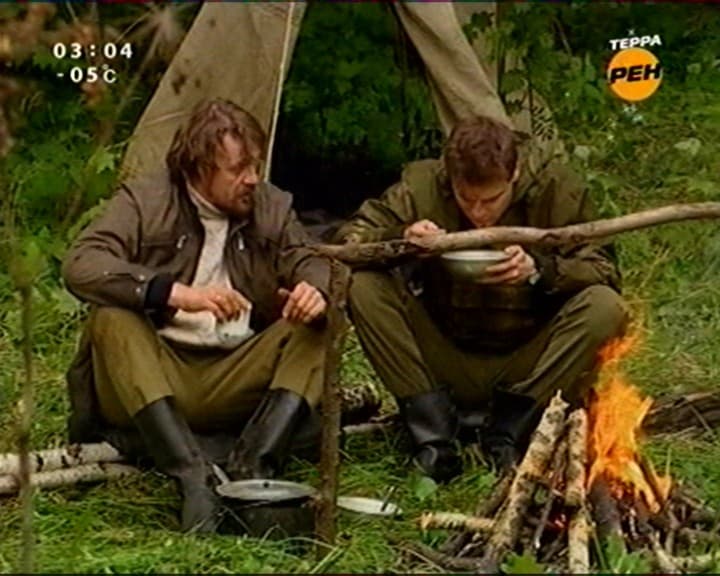

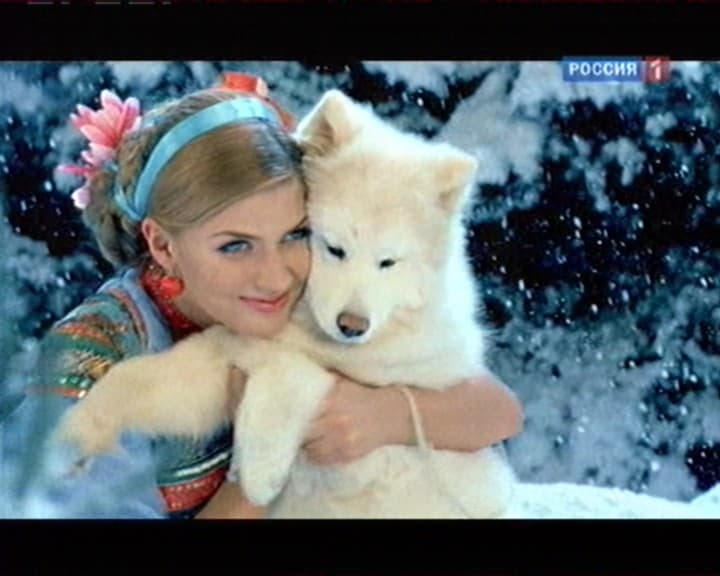

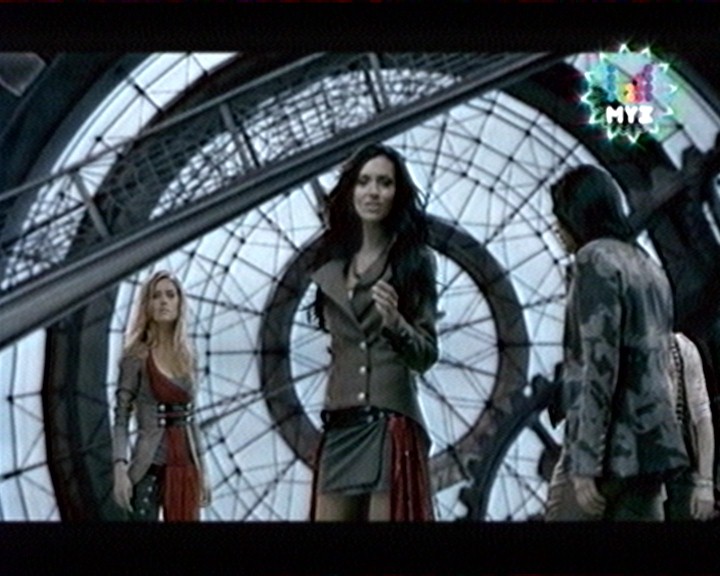

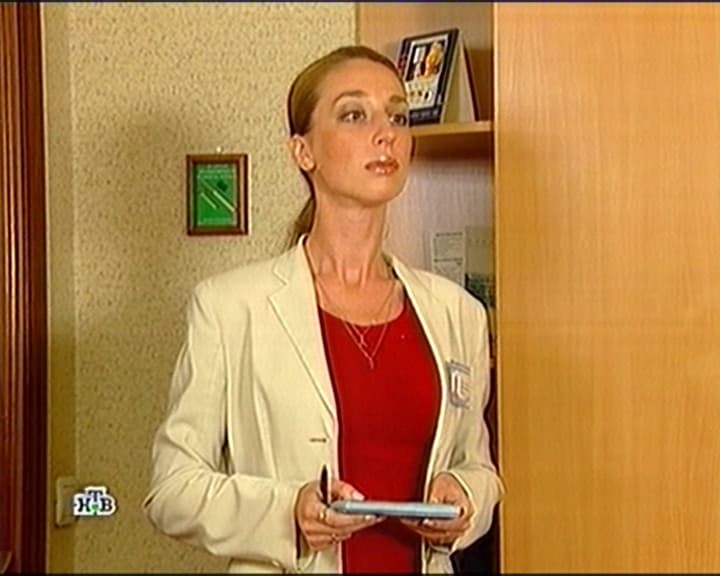

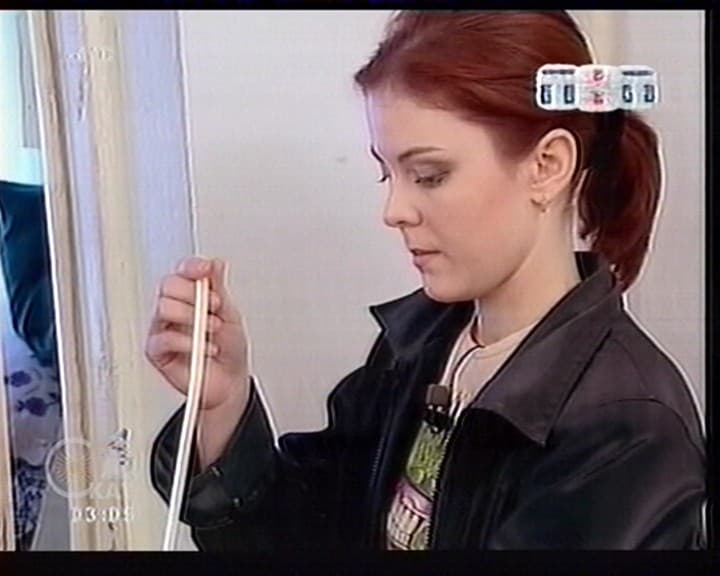

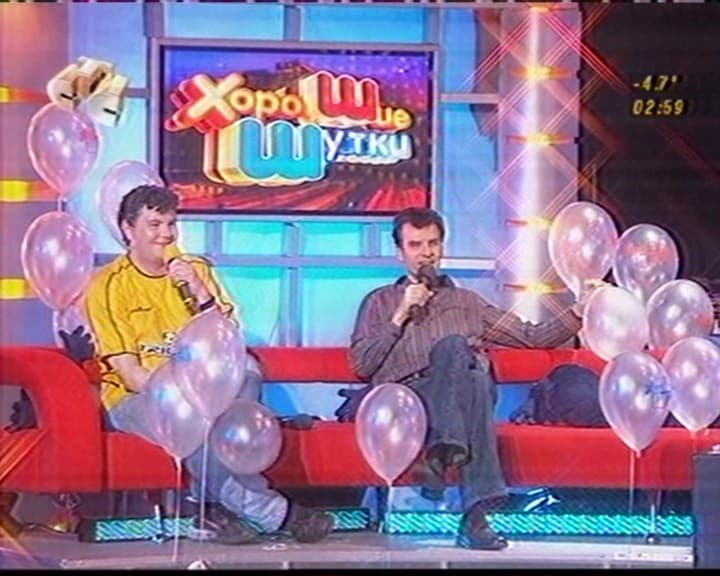

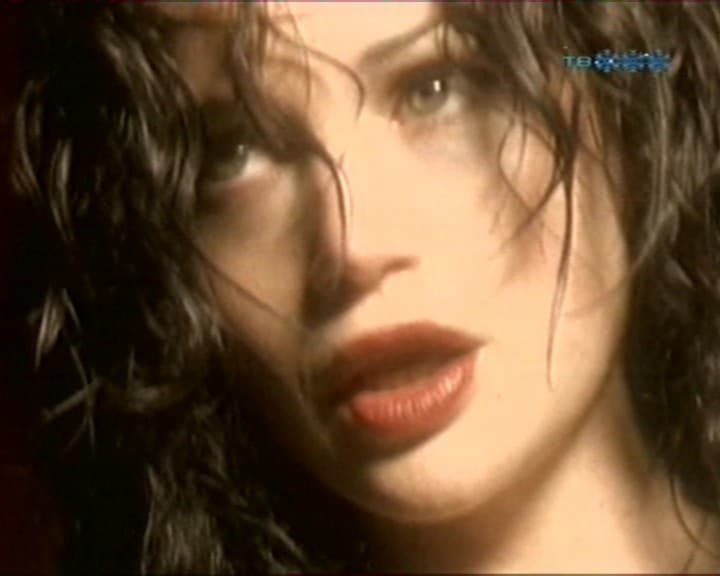

WinFast DTV2000 H Plus обеспечивает хорошее качество приёма аналоговых каналов, выгодно отличаясь по этому параметру от результатов предыдущей модели. Более подробная оценка традиционно последует в очередном материале нашего сравнительного цикла.

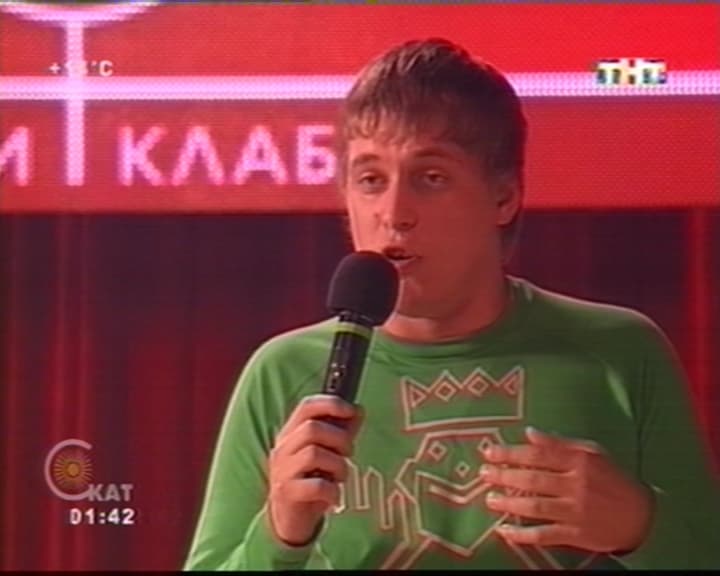

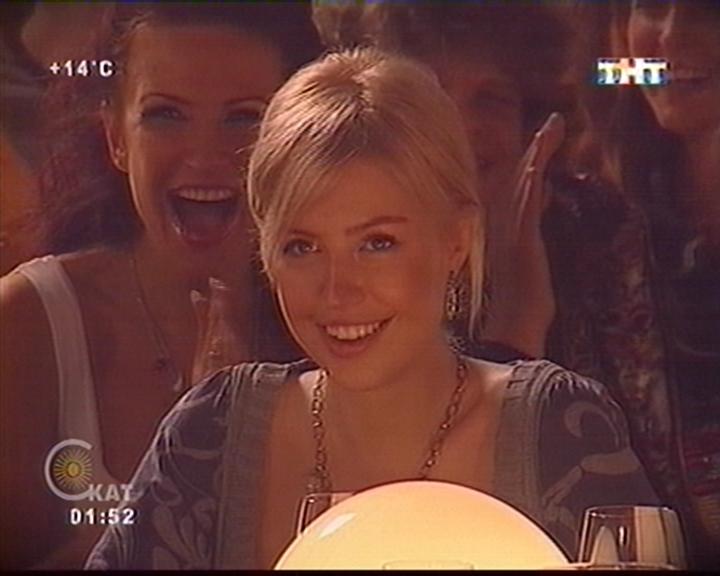

К сожалению, включенный по умолчанию в драйвере фильтр с частотой среза 1,5 МГц для SECAM снижает чёткость изображения в этом стандарте. Пользователи 32-разрядных OS могут обойти эту проблему заменой файла wfeaglxt.sys на модифицированный постоянным участником нашей конференции и модератором раздела TV- и FM-тюнеры, видеовход, видеовыход Дмитрием Лавреновым aka MIDIMaker. Результат можно сравнить на изображениях ниже (слева драйвер по умолчанию, справа модифицированный).
Увы, для 64-разрядных OS решения нет, и судя по тому, что производитель не считает это существенным недостатком, не предвидится.
Используемый метод деинтерлейсинга снижает чёткость, в остальном качество изображения является традиционно хорошим для тюнеров на базе АЦП последних серий (при захвате кадров использовался модифицированный драйвер).
Какие-либо настройки шумоподавления в штатной программе отсутствуют. В последних версиях устранено отсутствие масштабирования (overscan), избавляющего от краевых дефектов изображения, наблюдаемых в предыдущих версиях WinFast PVR 2 во время записи/отложенного просмотра (при использовании EVR масштабирование не работает).
Используемый декодер не поддерживает корректную работу автоматического определения стандарта цветности, это аппаратное ограничение, его нельзя считать недостатком WinFast DTV2000 H Plus.

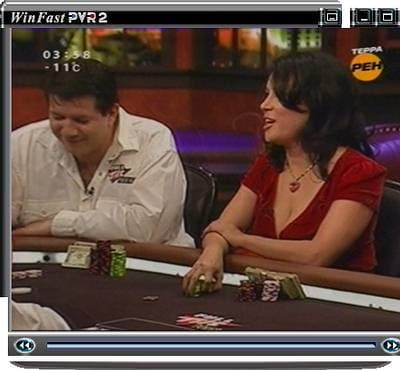

В Windows 7 (в Windows XP эффект не проявляется) во время тестирования несколько раз возникали проблемы с отрисовкой интерфейса, описанные ранее.
![](images/leadtek-dtv2000h-plus/interface-bug.jpg)
К существенным недостаткам отнести эту особенность работы программы сложно, возникает она по большей части при активном манипулировании размерами окна, что больше характерно для тестового использования, а не для повседневной работы, но производителю имеет смысл обратить внимание на эту недоработку.
FM-тюнер

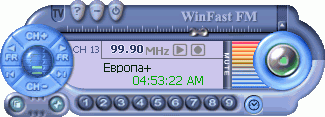

Для работы в FM-режиме предназначено отдельное приложение WinFast FM. Язык интерфейса программы зависит от региональных настроек системы, тогда как в WinFast PVR 2 в явном виде меняется в настройках.
![](images/leadtek-dtv2000h-plus/fm.png)

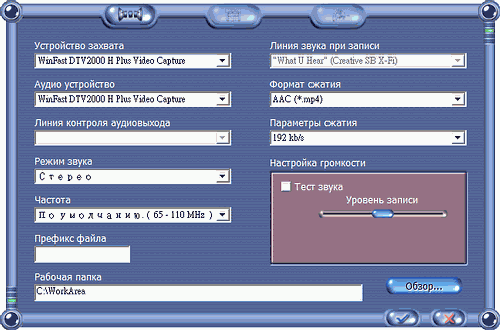

Для передачи звука по PCI в настройках в качестве звукового устройства необходимо выбрать сам тюнер.
![](images/leadtek-dtv2000h-plus/settings-fm-1.png)
Кроме записи в MP3 с системным ограничением в 22 кГц 56 Кбит/с (в Windows XP обходится заменой стандартного кодека Microsoft на полную версию Fraunhofer MPEG Layer-3 codec), поддерживаются форматы WMA (до 44 кГц 128 Кбит/с), Microsoft ADPCM и появившийся в последних версиях AAC с битрейтом до 256 Кбит/с, способный компенсировать отсутствие MP3-кодека в Windows Vista/Windows 7.
Поддерживается отложенное прослушивание Time-Shifting, буферный файл сохраняется в формате AAC.

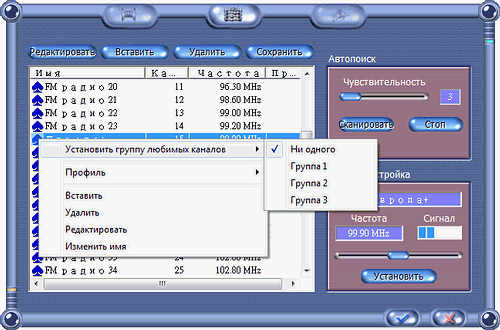

Результат автоматического поиска можно назвать приемлемым только при минимальной чувствительности, при этом полученный список всё равно требует правки. Предусмотрено ручное добавление станций и редактирование названий и частот. Качество приёма радиостанций на штатную антенну немного выше среднего.
![](images/leadtek-dtv2000h-plus/settings-fm-2.png)
Программа поддерживает 3 пользовательских списка.

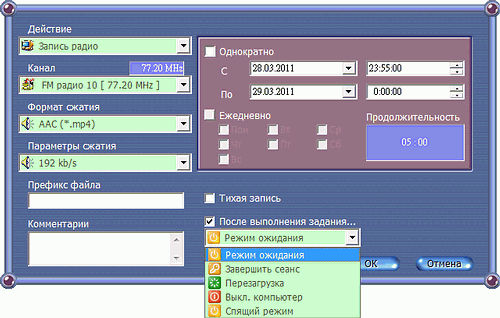

Отдельный планировщик WinFast FM также поддерживает отключение компьютера и переход в энергосберегающие режимы после выполнения задания. Есть режим включения FM-радио в запланированное время без записи.
![](images/leadtek-dtv2000h-plus/settings-fm-3.png)
Качество звука находится на хорошем уровне (скачать 20-секундный фрагмент, MP3, 474 КБ).
Пульт ДУ

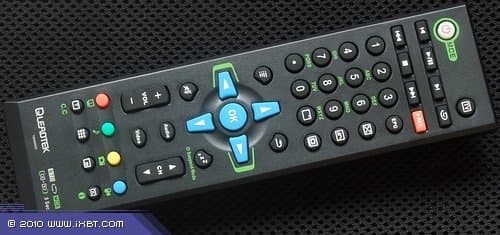

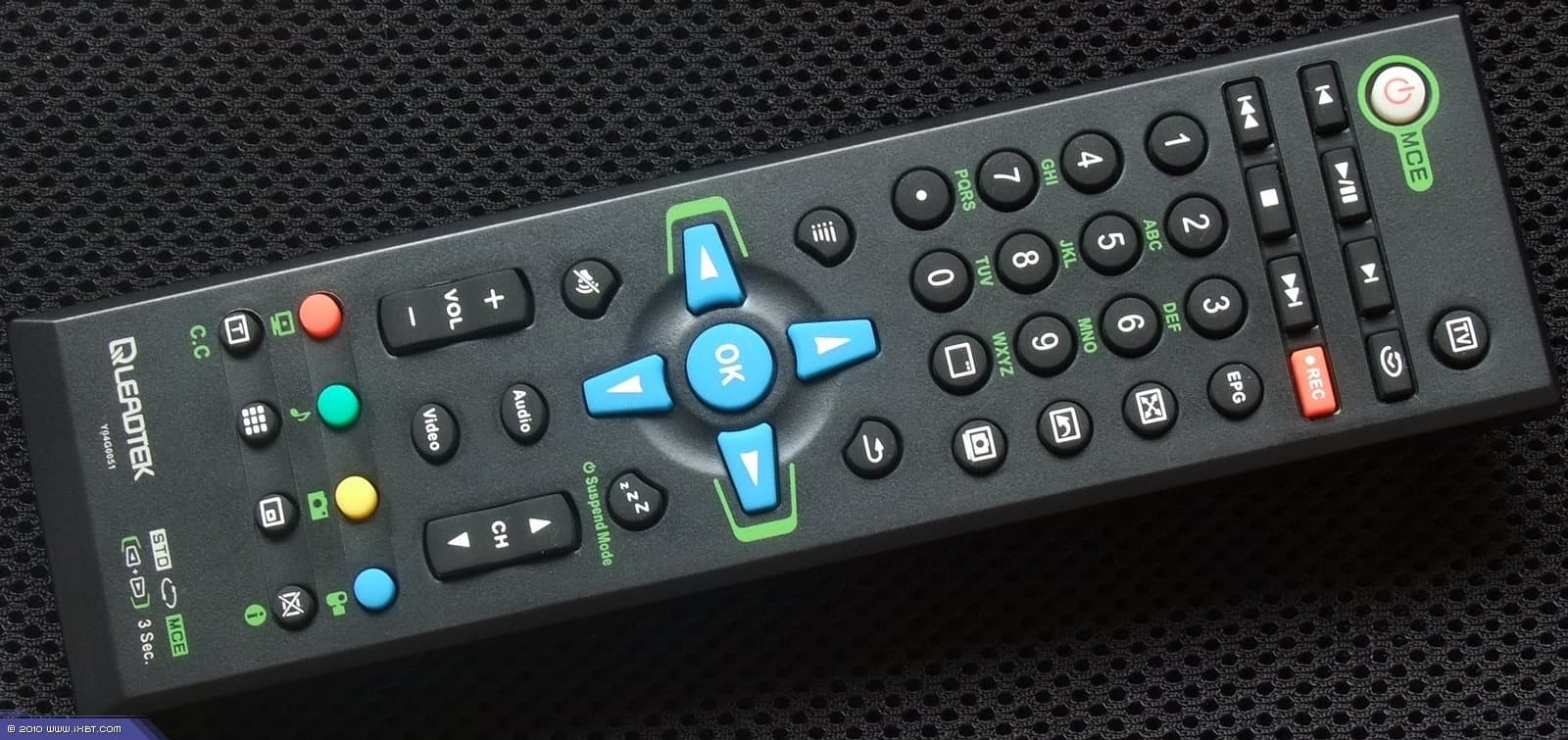

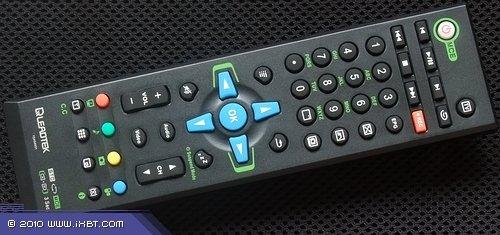

В настоящее время тюнеры от Leadtek оснащаются 49-кнопочным пультом с поддержкой управления Windows Media Center.

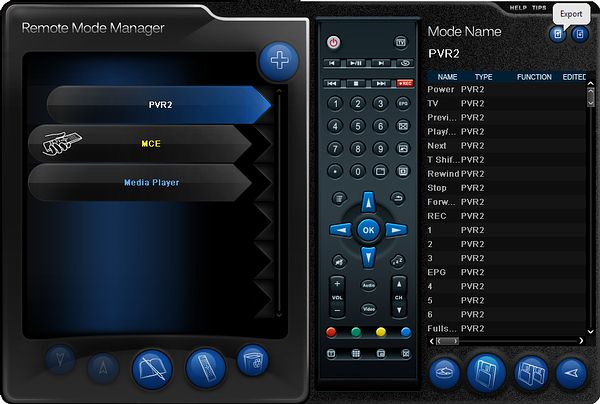

Последние версии штатного ПО имеют мощный редактор профилей для работы ПДУ с любыми программами Remote Mode Manager, представляющий собой, пожалуй, наиболее универсальное решение среди аналогов на момент тестирования.
![](images/leadtek-dtv2000h-plus/remote.jpg)
Отметим оригинальную реализацию переключения между режимами управления штатным ПО, Windows Media Center и другими программами. Для этого используется одновременное нажатие и удержание в течение 3 секунд левой и правой курсорных кнопок.
Во время тестирования обнаружилась проблема при переключении режимов в 64-разрядной Windows 7, заключающаяся в необходимости перезапуска WinFast Wizard (WFWIZ.exe) для смены режима. Долгое общение с представителями компании выяснить причину так и не помогло, по крайней мере, на момент выхода обзора. Проблема носит локальный характер, вероятность столкнуться с этим у обычных пользователей невелика, тем не менее было бы неэтичным не упомянуть о её существовании.
Выводы
Конструкция тюнера с двумя антенными разъёмами в сочетании с хорошим качеством приёма обеспечивает Leadtek WinFast DTV2000 H Plus награду нашего сайта за оригинальный дизайн.
Плюсы
- хорошее качество изображения и звука;
- поддержка всех существующих стандартов изображения и звука;
- поддержка декодирования стереозвука;
- режим отложенного просмотра и прослушивания Time-Shifting;
- полная поддержка сторонних кодеков при записи;
- индивидуальная настройка системы цветности и параметров изображения для каждого канала;
- многоканальный предварительный просмотр;
- многооконные режимы;
- поддержка прямой записи на DVD/SVCD/VCD с возможностью создания образов;
- технология M.V.P. при наличии ещё одного тюнера Leadtek;
- оригинальный дизайн штатного ПО с поддержкой нескольких вариантов интерфейса;
- возможность отключения компьютера после завершения записи;
- поддержка Windows Windows XP/Vista/Windows 7 (32- и 64-разрядных версий);
- гаджет для боковой панели Windows Vista/Windows 7;
- управление сторонними программами (включая Windows Media Center) при помощи комплектного пульта ДУ;
Минусы
- сниженная чёткость при работе с SECAM (для 32-разрядных OS решается модификацией драйвера);
- отсутствие шумоподавления в штатном ПО;
- возможные проблемы с переключением режимов пульта ДУ на некоторых конфигурациях.
По результатам тестирования следует признать, что WinFast DTV2000 H Plus получился более чем удачной заменой предшественника. Заметно улучшено качество приёма, изменения в аппаратной части позволили снизить энергопотребление, обновлён пульт ДУ, кроме того, за прошедшее время значительно улучшилась функциональность штатного ПО. Отмеченные недостатки для многих пользователей вряд ли станут существенными, особенно с учётом оригинальной коммутации, работы пульту ДУ со сторонним ПО и традиционно демократичной для TV-тюнеров Leadtek цены.
Средняя текущая цена (количество предложений) Leadtek WinFast DTV2000 H Plus в московской рознице: Н/Д(0)
Leadtek Research Inc.
за предоставленный на тестирование тюнер
и Дмитрию Лавренову aka MIDIMaker
за модификацию драйвера
