Несмотря на то, что распространение цифрового наземного телевидения в России в последнее время не даёт особых поводов для оптимизма, отечественный рынок компьютерных TV-тюнеров развивается куда более быстрыми темпами. На сегодняшний день такие модели представили практически все основные участники рынка. Разница в цене с аналоговыми тюнерами, как правило, невелика. К тому же, в свете последних инициатив правительства, предусматривающих переход на вещание в формате H.264/AVC, по сравнению с некоторыми бытовыми устройствами с поддержкой DVB-T, рассчитанными на приём MPEG2, компьютерные тюнеры требуют всего лишь программной поддержки соответствующих декодеров.
Компания GOTVIEW в течение нескольких лет упорно создавала себе репутацию пророка аппаратного MPEG2-сжатия в своём отечестве. В частности, первый тюнер от GOTVIEW с поддержкой DVB-T PCI DVD3 Hybrid имел аппаратный кодировщик, что на момент начала продаж обеспечивало этой модели функциональное лидерство. Однако подобный подход неизбежно сказывается на конечной стоимости, так что, место доступного гибридного решения в линейке оставалось вакантным. Получение младшей модели из старшей путём усекновения лишней схемотехники в этом случае сработать не могло по причине отсутствия PCI-моста у используемого АЦП, поэтому следствием упрощения стала смена элементной базы. Отметим, что рассматриваемый в этом обзоре тюнер стал первым со времён PCI 7135 устройством под брендом GOTVIEW, не имеющим аппаратного компрессора.
Для того, чтобы наши читатели лучше представляли себе позиционирование GOTVIEW PCI Hybrid, приведём список материалов, посвящённых потенциальным конкурентам этой модели:
- Compro VideoMate DVB-T300 — гибридный TV-тюнер без существенных недостатков
- Leadtek WinFast DTV2000 H — гибридный TV- и FM-тюнер с классическим приёмником и оригинальным подключением антенн
- TV- и FM-тюнер AVerTV Hybrid+FM PCI — гибридный вариант под распространённый интерфейс от AVerMedia Technologies
- Compro VideoMate T750 — гибридный TV- и FM-тюнер с двумя приёмниками
- Compro VideoMate E650 — гибридный TV- и FM-тюнер с интерфейсом PCI-Express
Комплект поставки

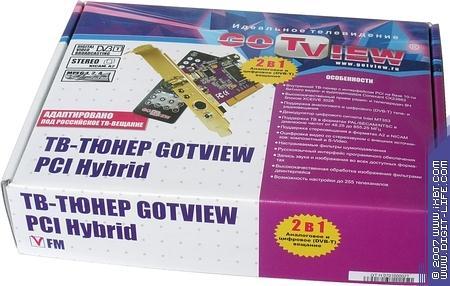

Бело-лиловая цветовая гамма уже использовалась GOTVIEW в оформлении, однако ни одна из коробок с последними моделями такого сочетания цветов не имеет.

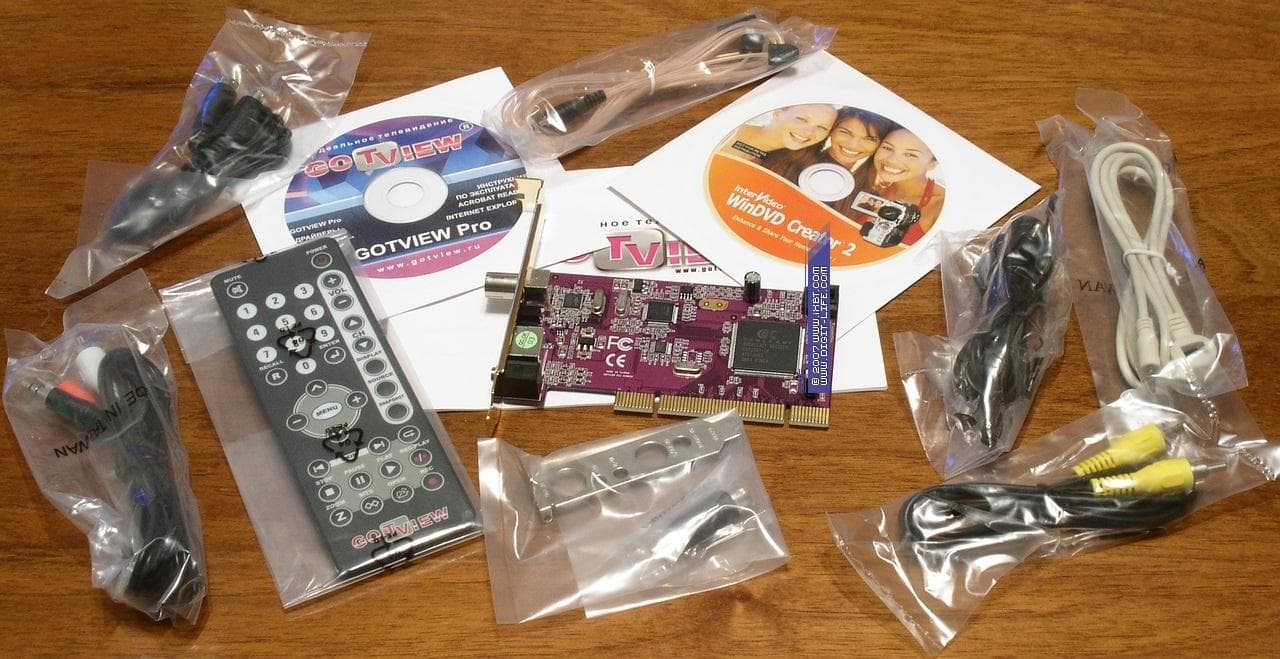

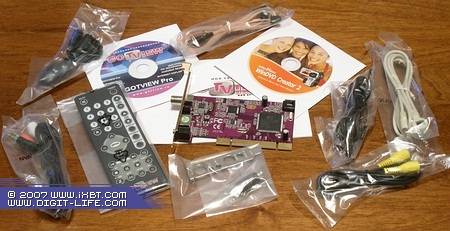

Несмотря на скромные габариты коробки, внутри можно обнаружить не так уж мало предметов:
- Тюнер
- Пульт ДУ
- Выносной датчик пульта ДУ
- Портативная DVB-T антенна
- FM-антенна
- Переходник S-Video — RCA для подключения источников композитного видеосигнала
- Переходник 2 RCA — mini-jack для подключения источников аудиосигнала
- Кабель S-Video — S-Video
- Кабель RCA — RCA
- Планка для установки в низкопрофильные корпуса
- Руководство по установке тюнера
- 2 CD с драйверами и программным обеспечением
Комплектация полностью идентична таковой у PCI DVD3 Hybrid, так что внимание производителя к этому аспекту в очередной раз достойно похвалы.

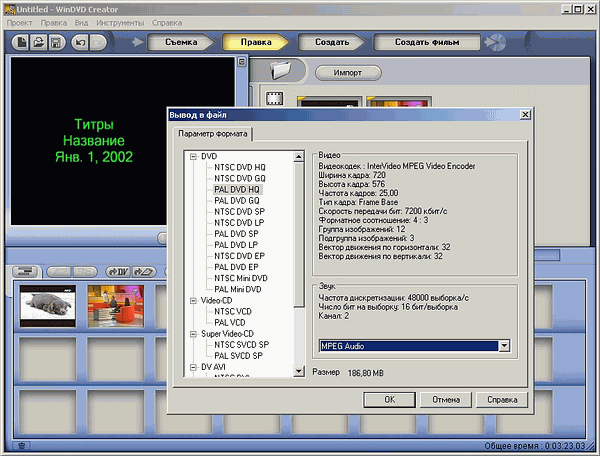

Дополнительное ПО традиционно представлено WinDVD Creator 2 от InterVideo, предназначенным для создания VCD, SVCD или DVD. Серийный номер указан на конверте с диском.
Кодеки, устанавливаемые с этой программой, также обеспечивают программную запись в MPEG2 и функционирование режима отложенного просмотра Timeshift.
Конструкция и спецификации

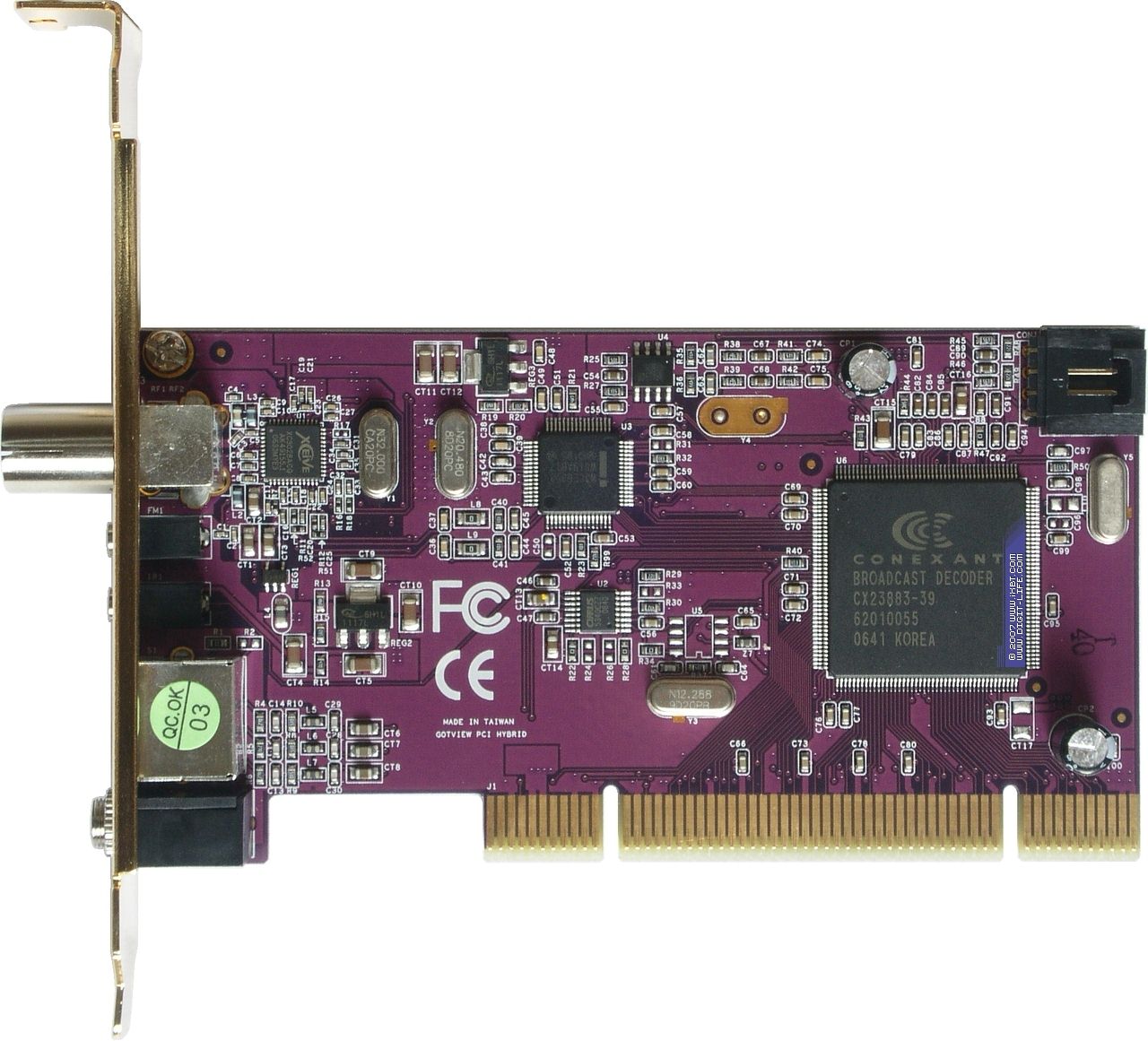

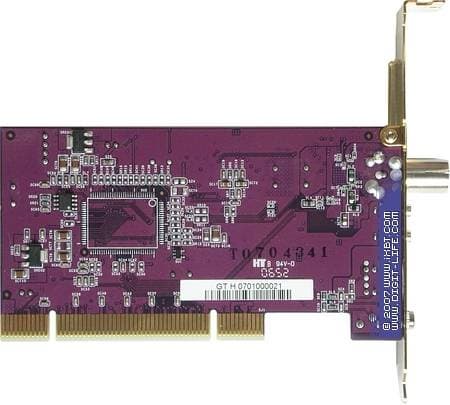

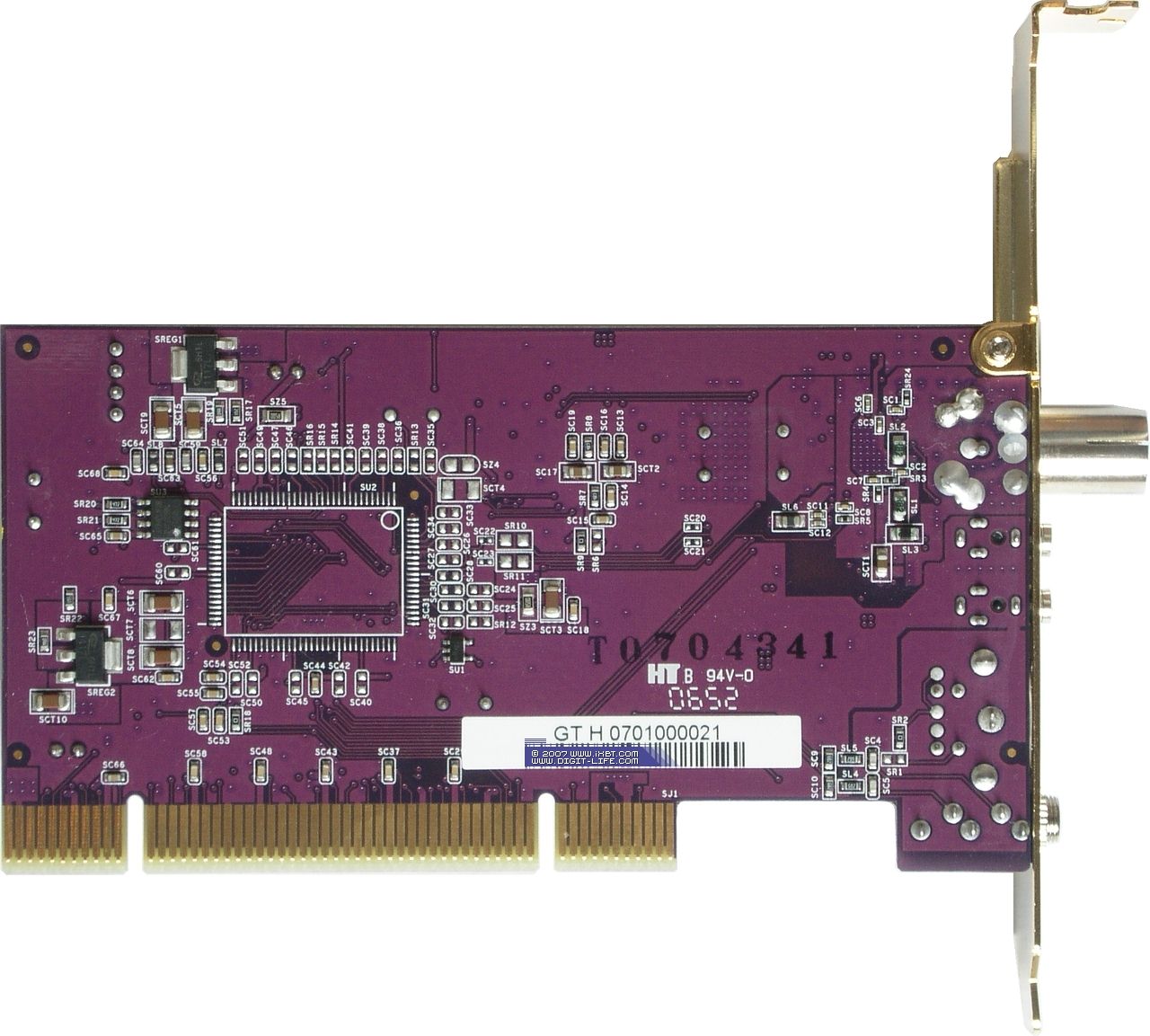

PCI Hybrid иллюстрирует традиционную для последних продуктов компании заботу о владельцах компактных корпусов и barebone-систем, плата имеет стандартную длину при низкопрофильном дизайне. В традициях GOTVIEW и сочетание фиолетового текстолита и позолоченной планки (как ни странно, в отличие от комплекта PCI DVD3 Hybrid, дополнительная планка для установки в низкопрофильные корпуса покрытия не имеет).

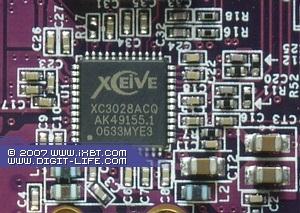

Приём цифрового и аналогового сигнала лежит на кремниевых плечах полупроводникового гибридного ВЧ-блока XC3028ACQ от калифорнийской компании Xceive Inc., в настоящее время являющейся лидером в производстве приёмников этого типа.
Согласно спецификациям, микросхема имеет защиту от наводок и не нуждается в дополнительном экранировании. Однако следует учитывать, что достижение максимального качества приёма при использовании XC3028 и его аналогового собрата XC2028, требует соблюдения определённых требований к обвязке. За примерами далеко ходить не надо, PCI DVD2 Lite по этому показателю заметно уступает PCI DVD3 Hybrid.
АЦП вызывает некоторое удивление. Тогда как большая часть конкурирующих моделей с интерфейсом PCI использует аналогово-цифровые преобразователи от Philips (в настоящее время полупроводниковое подразделение является самостоятельной компанией NXP Semiconductors с соответствующими изменениями в маркировке новых партий), PCI Hybrid несёт на борту 10-битный CX23883-39 с поддержкой всех существующих видео- и аудиостандартов от Conexant Systems, Inc.. Впрочем, качество изображения, обеспечиваемое этой микросхемой, ничуть не уступает популярным SAA713x, что же касается потенциально интересных отличий в дополнительных возможностях разных АЦП, то о них мы поговорим далее по тексту.
Поддержка цифрового режима реализована при помощи COFDM (Coded Orthogonal Frequency Division Multiplexing) демодулятора Intel CE 6353, до перехода в ноябре 2005 года вместе с другими решениями, разработанными Zarlink Semiconductor Inc, в собственность Intel Corporation носившего имя ZL10353.
В отличие от PCI DVD3 Hybrid, разводка платы PCI Hybrid не предусматривает установки дополнительных микросхем.
Как и для старшей модели, в спецификациях указана стабилизация питания для уменьшения помех от других устройств. Отсутствие аппаратного кодировщика и буферной памяти позволило уменьшить количество интегральных стабилизаторов, способствующих снижению возможных пульсаций напряжения, с 5 до 3. Дополнительным выигрышем от установки нескольких стабилизаторов является повышение эффективности распределения тепловой нагрузки, при работе тюнера не наблюдается заметной разницы в нагреве отдельных участков.
За исключением поддержки аппаратного сжатия, PCI Hybrid мало чем отличается от старшей модели по своим возможностям, список которых включает в себя следующее:
- Поддержка эфирного и кабельного телевидения
- Поддержка всех телевизионных стандартов аналогового вещания PAL/SECAM/NTSC
- Поддержка цифрового теле- и радиовещания в формате DVB-T
- Сканирование каналов в любом указанном диапазоне, с любым заданным шагом
- Фильтры деинтерлейса, в том числе, с удвоенной частотой кадров
- Индивидуальные настройки для каждого канала: громкость, яркость, теплота, цветность, резкость, тип кодировки
- Присвоение иконки для каждого канала
- Детектор движения
- Функция «Картинка-в-картинке» (PIP) при наличии в системе двух и более устройств видеозахвата
- Опциональное отключение звука во время запуска программы, поиска или переключения каналов
- Устранение краевых дефектов на изображении (масштабирование и обрезка краев)
- Программная поддержка записи в форматы AVI/DV/WMV/MPEG4 с любым установленным в системе кодеком
- Поддержка всех современных контейнеров (AVI, WMV, ASF, MPEG-1,2, fvASFDirect, Matroska и т. д.) при записи
- Захват кадров ТВ окна в формате BMP, TIFF, PNG, TGA, PCX, GIF (в том числе анимированный), JPG по таймеру или по нажатию кнопки
- Возможность автоматического изменения имени файла.
- Полная информация о захвате
- Обработка записываемого изображения фильтрами
- Режим отложенного просмотра Timeshift
- Возможность временной приостановки записи
- Возможность коррекции настроек (изменение яркости, контрастности и пр.) во время записи
- Видео поверх рабочего стола
- Возможность отключения изображение и звука при длительном отсутствии сигнала
- Трансляция по сети (HTTP/UDP)
- Поддержка программы телепередач на неделю с возможностью закачки обновления
- Отображение названия текущей телепередачи, а также времени начала и окончания данной передачи с указанием отрезка времени, прошедшего от начала
- Возможность резервирования места на диске под запись фрагмента
- Полностью русифицированный интерфейс
- Поддержка Windows 2000/XP/2003/MCE 2005/Vista (32- и 64-разрядных версий)
Конфигурация тестового компьютера
- Процессор Intel Core 2 Duo E6420
- Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
- Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
- Видеокарты HIS ATI RADEON X1900XT/NVIDIA GeForce 8800GTX
- Звуковая карта Creative Sound Blaster Audigy 2ZS
- Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
- Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
- Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
- DVD ReWriter BENQ DW1640
- DVD ReWriter NEC ND-3500A
- Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
- Операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (64-разрядная версия) RUS
Список эфирных каналов при тестировании

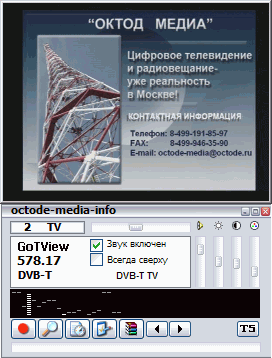

Источником DVB-T сигнала выступал передатчик ООО «ОКТОД», вещающий в тестовом режиме на 34 телевизионном канале. Антенны установлены на мачте, расположенной в районе Хорошево — Мневники г. Москвы по адресу: ул. Демьяна Бедного, 24. Тестирование проводилось на ул. генерала Глаголева (район станции метро «Октябрьское поле»). Приём осуществлялся на компактную антенну из комплекта поставки.
Подключение

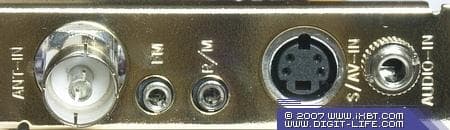

Расположение разъёмов на планке полностью копирует схему, используемую в PCI DVD3 Hybrid. Телевизионная антенна подключается к стандартному разъёму IEC, FM-антенна — к разъёму mini-jack 2.5 мм. Отметим, что расположенные рядом одинаковые разъёмы для подключения ИК-датчика пульта ДУ и FM-антенны требуют определённой внимательности при установке тюнера. Композитный сигнал полноценно снимается с S-Video разъёма, соответствующий переходник входит в комплект.
Несмотря на то, что GOTVIEW PCI Hybrid является одним из немногих тюнеров на базе CX23883 c возможностью передачи звука по PCI, плата имеет разъем для подключения к дополнительному входу звуковой карты.
Установка и настройка
Одноуровневое меню установочного диска предоставляет доступ только к программному обеспечению, драйвер устанавливается штатными средствами операционной системы.

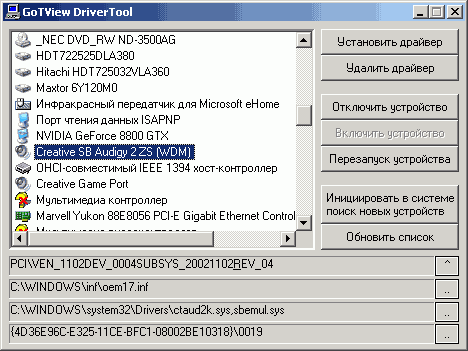

Для удаления драйвера служит доступная на этом же CD и на сайте производителя утилита DriverTool, способная помочь и при установке/удалении других устройств (возможности программы расширяет запуск с произвольным ключом вплоть до «/» без дополнительных параметров).
Традиционно напомним о наличии на CD подробной документации в формате HTML, способной снизить порог вхождения для неопытных пользователей и справке, вызываемой хрестоматийной кнопкой F1 при работе со штатной программой.
При тестировании использовались драйвер версии 3.0.2.2 и программа GoTView PRO 5.0.0.506 beta 2.
После установки драйвера в разделе Sound, video and game controllers диспетчера устройств можно обнаружить GOTVIEW Audio AVStream Device, GOTVIEW Hybrid TV Tuner Card и GOTVIEW TS Capture Device.
В системном трее появляется иконка программы дистанционного управления, также исполняющей обязанности резидентной программы планировщика.
Программа поддерживает различные варианты оформления, некоторые из которых содержатся в дистрибутиве, остальные доступны на сайте производителя.

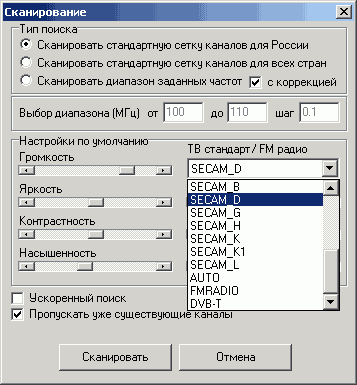

Производитель ничуть не лукавит, обещая «широкие возможности поиска и настройки каналов». Стандартными вариантами поиска по частоте (диапазон и шаг устанавливаются пользователем) и списку каналов доступные опции не ограничиваются, предлагая автоматическую коррекцию частоты до ближайших стандартных значений, ускоренный поиск, экономящий время при отсутствии каналов с неуверенным приёмом, и пропуск закодированных цифровых каналов. Особенностью программы является общий список аналоговых, DVB-T каналов и FM-радиостанций.
Такой подход подразумевает общее меню поиска с возможностью выбора формата и установкой видеопараметров по умолчанию для аналоговых каналов.

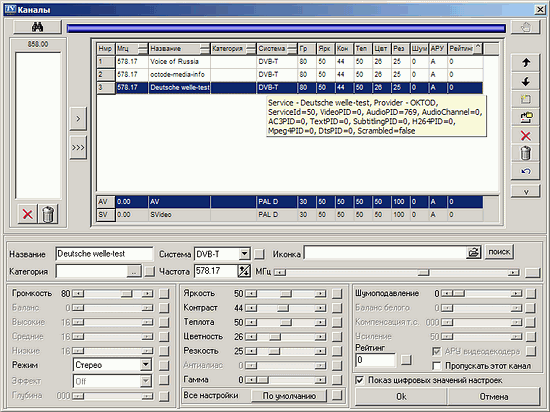

Присущие цифровым каналам VPID (Video Program Identification) и APID (Audio Program Identification) доступны только для просмотра, однако редактирование файла cnls.ini позволяет изменять эти параметры. Неудобство такого подхода компенсируется отсутствие необходимости в корректировке этих значений в обычных условиях, к тому же, некоторые производители, вообще, не предоставляют доступ к таким настройкам. Индивидуальная настройка видеопараметров (яркость, контраст, теплота, цветность, резкость, гамма, программное шумоподавление) для цифровых каналов требует вывода изображения с помощью Video Mixing Renderer9. Впрочем, этот режим поддерживают практически все присутствующие на рынке видеокарты.
CX23883 не имеет встроенного эквалайзера, поэтому соответствующие настройки недоступны. Отсутствие полноценной системы автоматического определения системы цветности по сравнению с АЦП от Philips/NXP и Conexant следующего поколения можно было бы считать недостатком, если бы не возможность ручной установки стандарта для каждого канала индивидуально.
В последних версиях программы место нескольких вкладок с большим количеством параметром на каждой заняла древовидная структура интерфейса настроек, упрощающая навигацию по разделам.

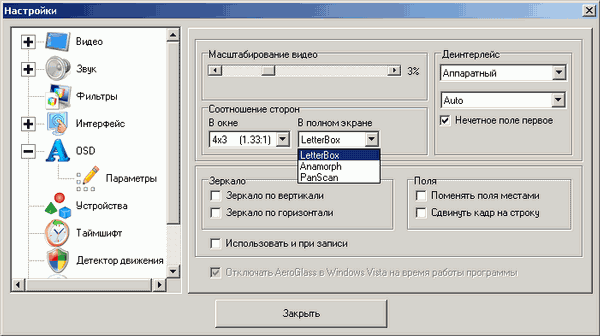

Раздел Видео содержит настройки масштабирования (общие для всех каналов), соотношения сторон (4:3, 14:9, 16:9, 16:10), настройки фильтров деинтерлейса (аппаратный и несколько разновидностей программного, в том числе, с удвоением частоты кадров). В условиях нашего вещания возможность поменять поля местами или сдвинуть кадр на строку может оказаться востребованной.

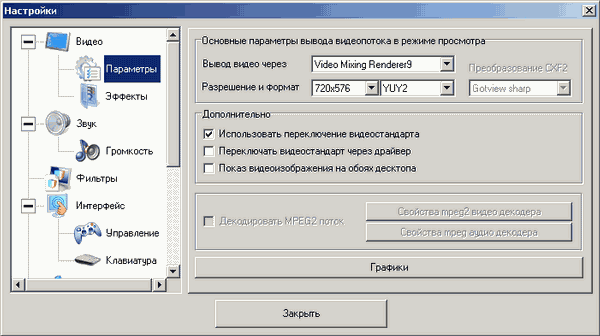

В подразделе Параметры можно найти настройки вывода видеопотока в режиме просмотра — выбор разрешения и рендерера (поддерживаются VMR7 и VMR9). Архитектура тюнера позволяет обходиться без дополнительного цветового преобразования, так что, владельцы слабых конфигураций могут не опасаться увеличения загрузки центрального процессора. АЦП работает со стандартными форматами, поэтому соответствующая настройка недоступна.
Здесь же находятся чекбоксы, отвечающие за переключение видеостандарта и вывод изображения на рабочий стол.
При работе с цифровыми каналами доступны только настройки масштабирования, выбор видеорендерера и параметры выбранного декодера.
Выбор декодера производится путём редактирования файла decoders.ini. При несовпадении описанных там значений (проверить их можно при помощи программы RadLight Filter Manager) можно отредактировать файл, либо добавить новый декодер вручную. В соответствии с выбранным декодером редактируется пункт Preferences, например,
[Preferences]
Video=8
Audio=8
означает, что используется декодер от NVIDIA с параметрами [Video8] и [Audio8]. В случае цифрового вещания в H.264/AVC также достаточно добавить соответствующий декодер, в зависимости от типа сжатия программа автоматически подберёт подходящий вариант.
Кнопка Графики вызывает встроенный в программу интерфейс для измерения и отображения таких параметров произвольной видимой строки телевизионного кадра как отношение сигнал/шум (ОСШ), и уровни распределения цветовых компонентов.
Подраздел Эффекты отвечает за выбор видеоэффектов при переключении каналов (недоступно в цифровом режиме).

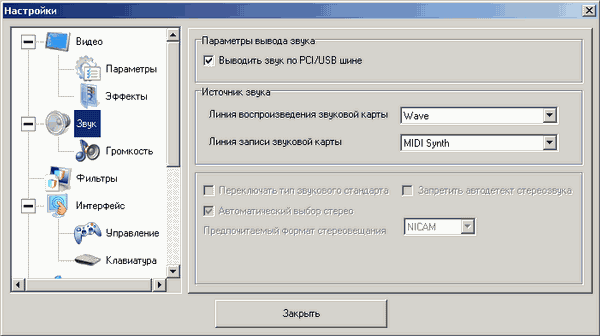

В разделе Звук для этой модели доступен только выбор линий воспроизведения и записи.
Для управления громкостью отведён отдельный подраздел, в котором, в частности, выбирается интерфейс регулировки громкости (системный микшер или DirectSound).
Уникальной возможностью программы является подключение сторонних Direct Show (DS) фильтров и DirectX Media Objects (DMO) как при просмотре, так и при записи, для чего существует соответствующий раздел.

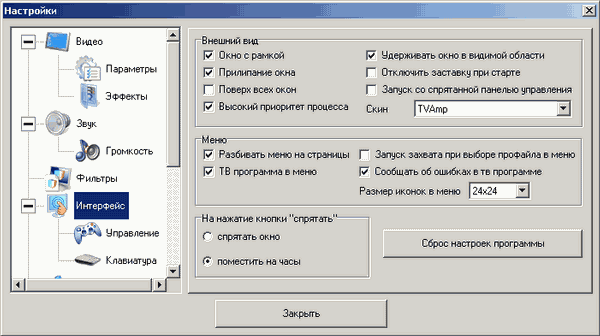

Раздел, посвящённый настройкам интерфейса, содержит массу настроек — от выбора оформления до показа телевизионной программы в меню.

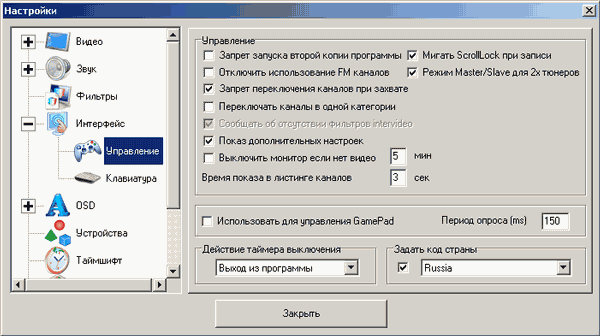

В подразделе Управление появились две новые настройки. Если мигание индикатора ScrollLock на клавиатуре при записи и в режиме отложенного просмотра относится к разряду приятных мелочей, то чекбокс, активирующий режим Master/Slave, заслуживает дополнительных пояснений. Поддержка режима «картинка-в-картинке» (Picture-In-Picture, PIP) при наличии второго устройства видеозахвата (выбор осуществляется в разделе Устройства) была реализована ещё в программе FlyDS, наработки которой легли в основу GoTView PRO. Master/Slave предусматривает полноценную работу двух копий одной программы с двумя устройствами без необходимой для этого ранее физической установки второго экземпляра с последующим внесением изменений в конфигурационные файлы. Независимо от последовательности выхода при следующих запусках программа работает с основным устройством. Единственное ограничение — отсутствие поддержки тюнеров сторонних производителей.
Опытным пользователям может пригодиться чекбокс показа дополнительных настроек, отвечающий за доступ к скрытым параметрам. В этом же подразделе находятся таймер выключения и принудительная установка региона, способная помочь при нестандартных настройках операционной системы.
Традиционно предоставляется доступ к настройке горячих клавиш клавиатуры, реализованный в отдельном подразделе.

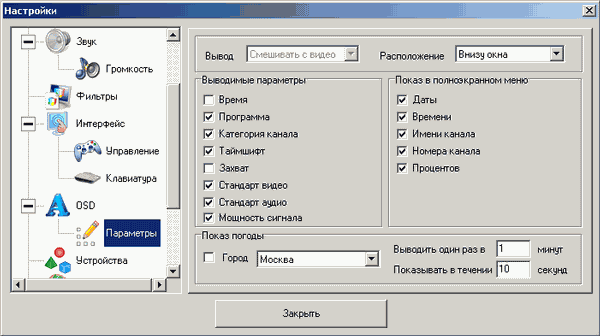

Раздел OSD (On Screen Display) отвечает за настройки экранного меню. Допускается изменение практически всех параметров, влияющих на визуальное оформление.
О появлении функции показа погоды (требуется интернет-соединение) мы уже говорили в обзоре PCI DVD3 Hybrid, остановимся на одной из новых возможностей — отображении мощности сигнала как в цифровом, так и в аналоговом режиме, реализованной для всех тюнеров компании, оснащённых приёмниками от Xceive. Несмотря на то, что при работе с аналоговым вещанием результат выдаётся в виде двух значений с шагом 10 dB («40-50 dB», «50-60 dB» и т. д.), даже в таком виде он способен значительно облегчить поиск возможных причин ухудшения изображения. Для отображения дополнительной информации на экране используется кнопка «С».

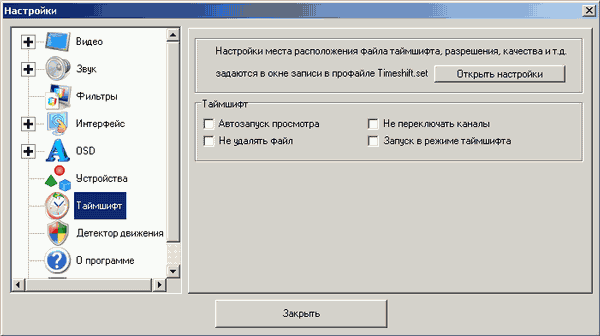

Настройкам режима отложенного просмотра (автозапуск просмотра, удаление буферного файла, блокировка переключения каналов, запуск при старте программы), посвящён раздел Таймшифт. Настройки параметров потока также доступны и в меню записи.
При использовании VMR9 в этом режиме возможна регулировка параметров видеоизображения в реальном времени.

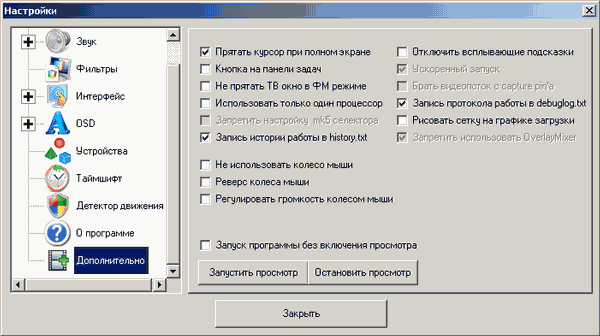

В дополнительных настройках (напомним, что для отображения активируется в подразделе Управление) находятся такие опции, как ускоренный запуск программы, работа на одном процессоре/процессорном ядре, запись протокола работы в файл (может быть полезна при обращении в службу поддержки производителя) и запуск программы без включения просмотра.

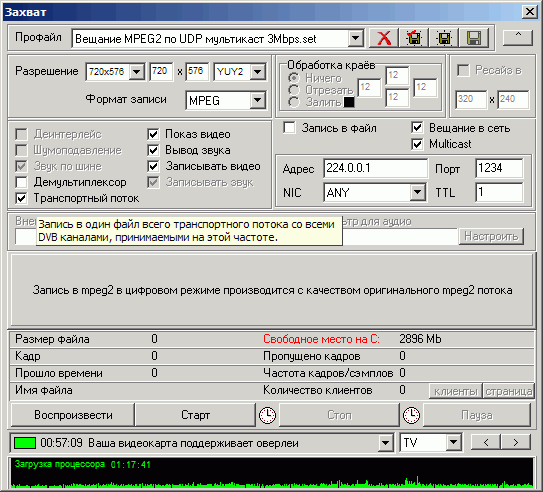

Интерфейс записи с возможностью сохранения и редактирования профилей существенных изменений не претерпел. Отметим, разве что, поддержку записи транспортного потока (Transport Stream) при работе с DVB-T.

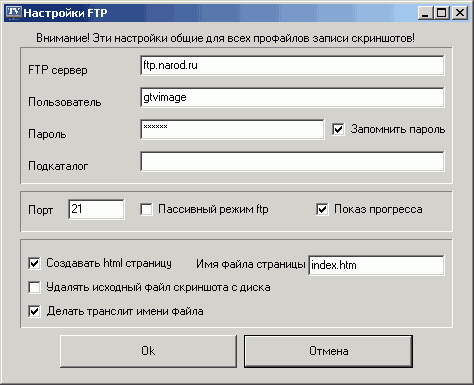

Со времени первого знакомства с детектором движения в обзоре GOTVIEW PCI DVD, эта часть остаётся без существенных изменений. Однако появившаяся в программе возможность загрузки скриншотов на ftp-сервер с опциональной генерацией html страницы (!) существенно расширяет функциональность тюнера как компонента охранной системы.

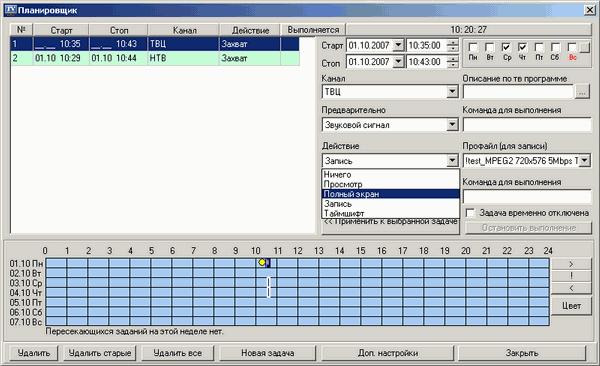

Планировщик поддерживает Timeshift в качестве задания и отключение компьютера/переход в энергосберегающий режим после выполнения задачи.
В настройках телепрограммы (доступна на сайте производителя, возможно как ручное, так и автоматическое обновление) добавлен экспорт в HTML или текстовом формате.
Качество
При работе с цифровыми каналами отображение мощности сигнала также работоспособно. В отличие от аналогового режима, DVB-T вещание обеспечивает более высокую точность определения этого параметра (в нашем случае около 69 dB). Артефактов MPEG-компрессии и «подтормаживания» изображения, характерных для неустойчивого приёма, при тестировании отмечено не было.
Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.
Рассинхронизация изображения и звука в цифровом режиме в процессе тестирования отсутствовала.
PCI Hybrid не пошёл по стопам PCI DVD2 Lite, продемонстрировав хорошее качество приёма аналоговых каналов. Остаётся только порадоваться, в отсутствие аппаратного шумоподавления, корректировать недостатки приёмной части было бы нечем.

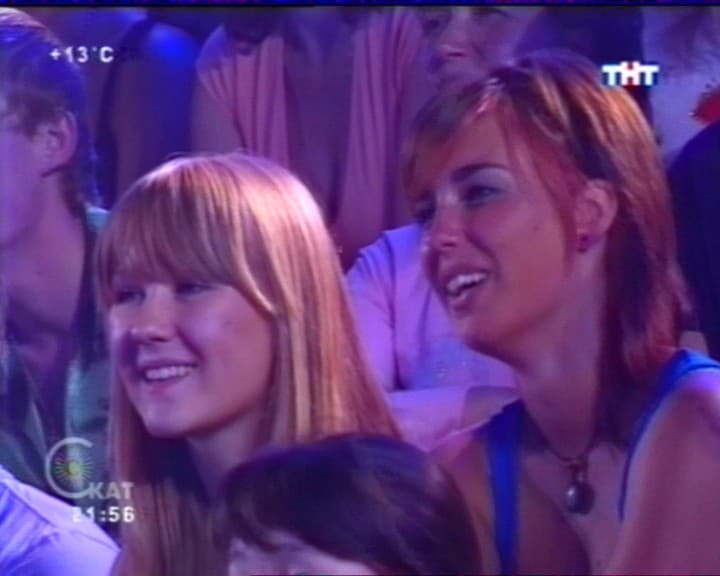

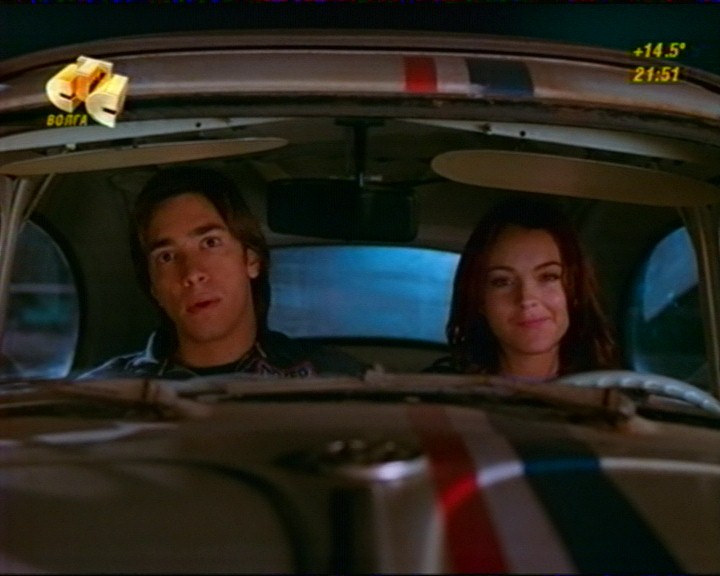

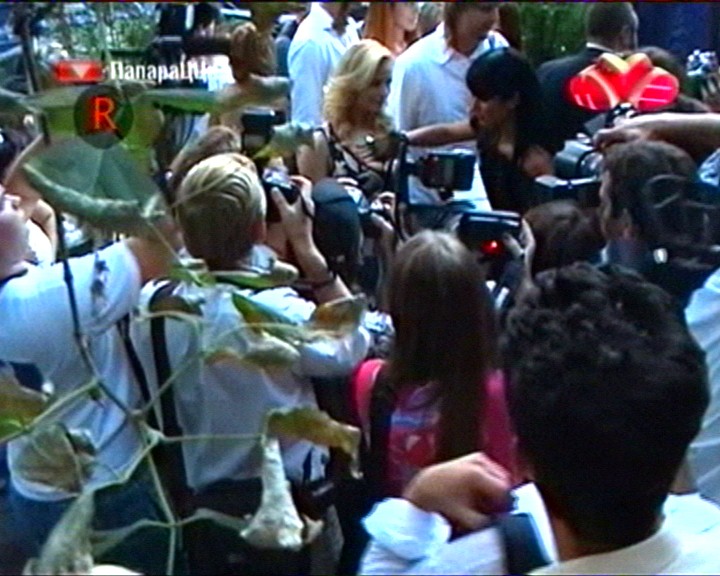

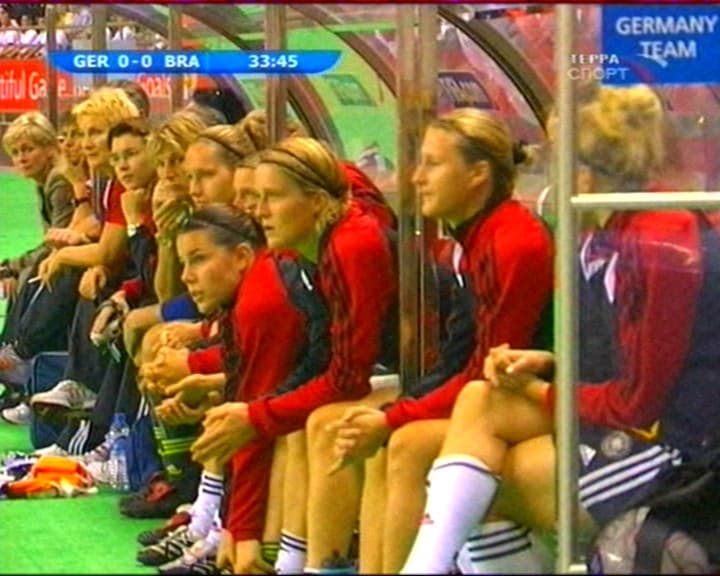

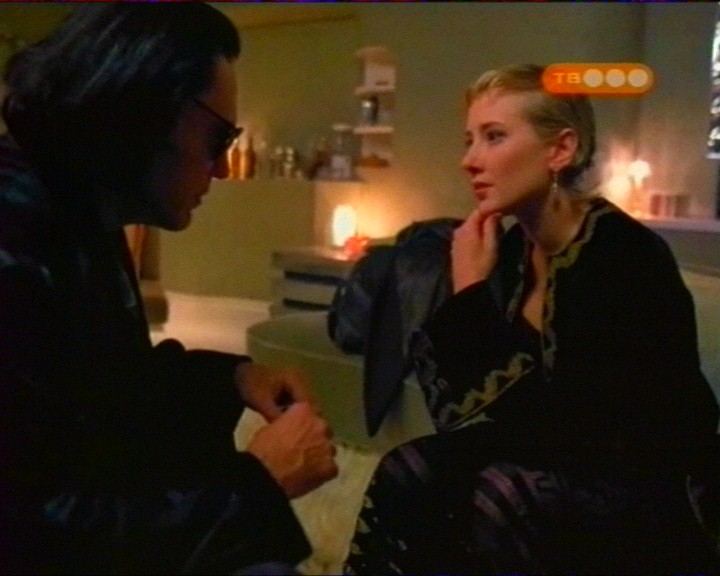

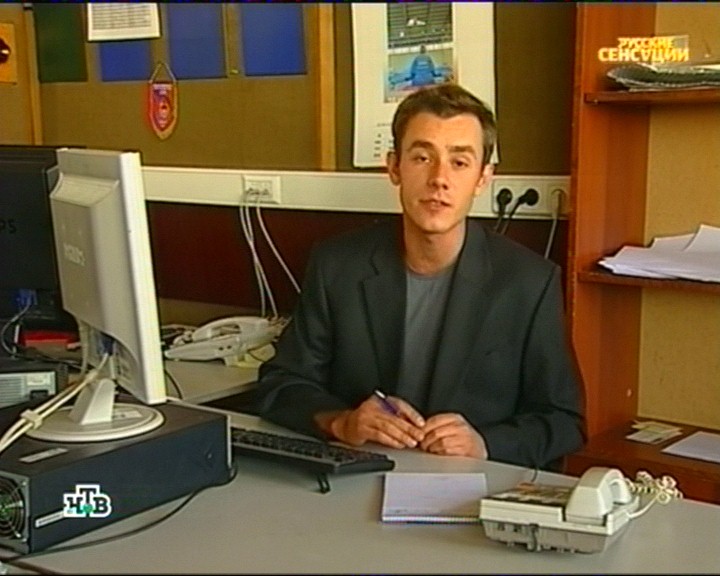

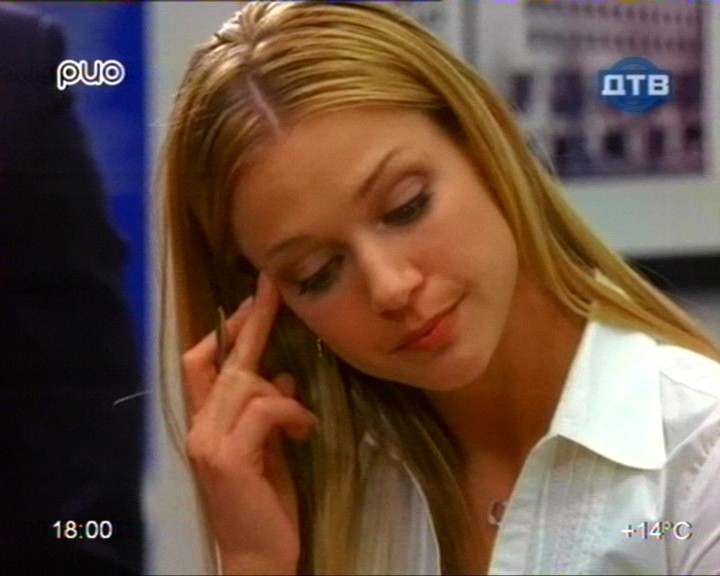

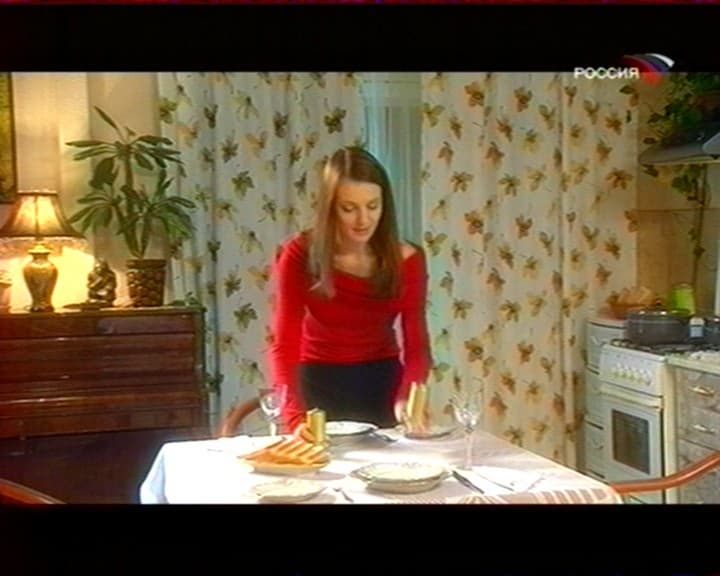

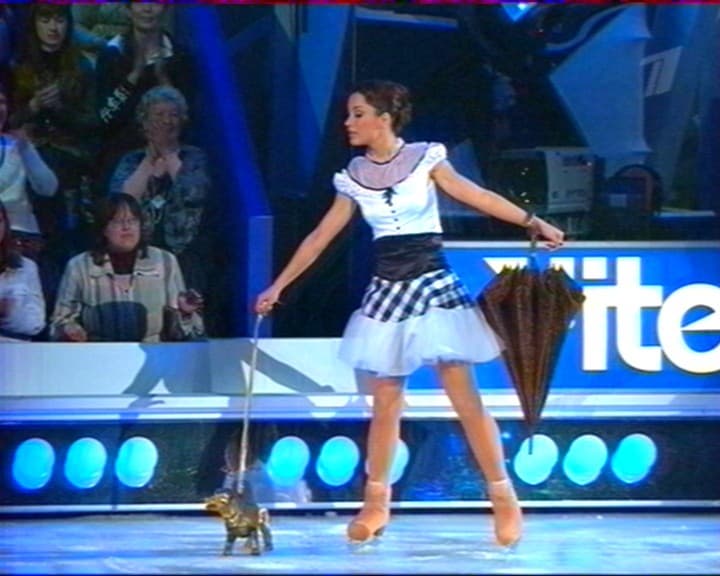

Тюнер обеспечивает хорошее качество изображения. При подготовке скриншотов использовался аппаратный деинтерлейсинг.
Имеющийся по умолчанию в драйвере фильтр с частотой среза 1,5 МГц для SECAM, снижающий чёткость изображения у большинства тюнеров на CX23881/2/3, у PCI Hybrid отключен, что также положительно сказывается на качестве.

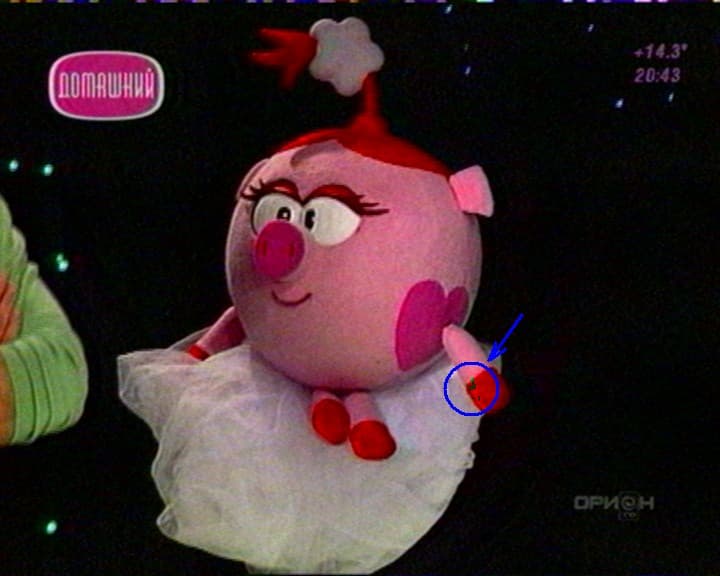

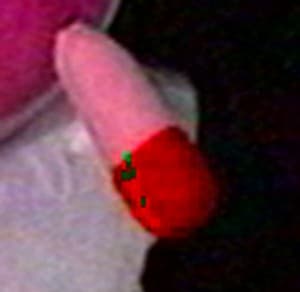

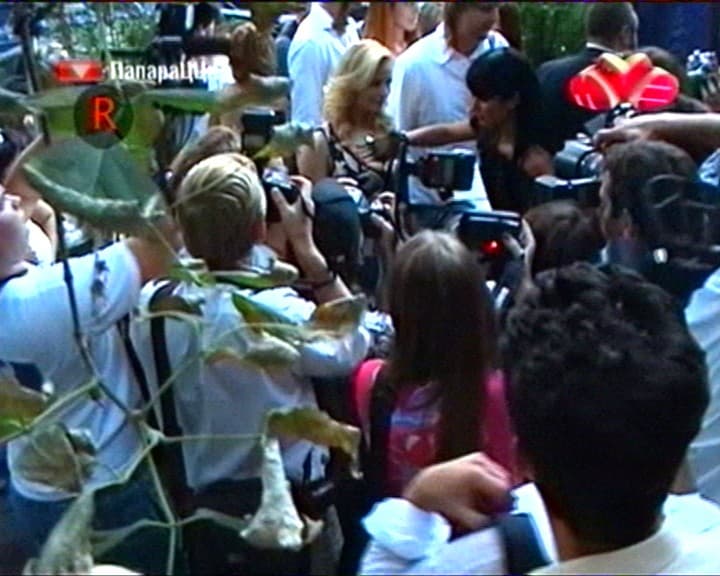

Увы, совсем без недостатков не обошлось. При определённых условиях (справедливости ради уточним, что достаточно редких, эффект может не появиться ни разу за всё время использования тюнера) есть вероятность возникновения характерных для АЦП этой серии артефактов в виде небольших зелёных пятен на насыщенных цветах.

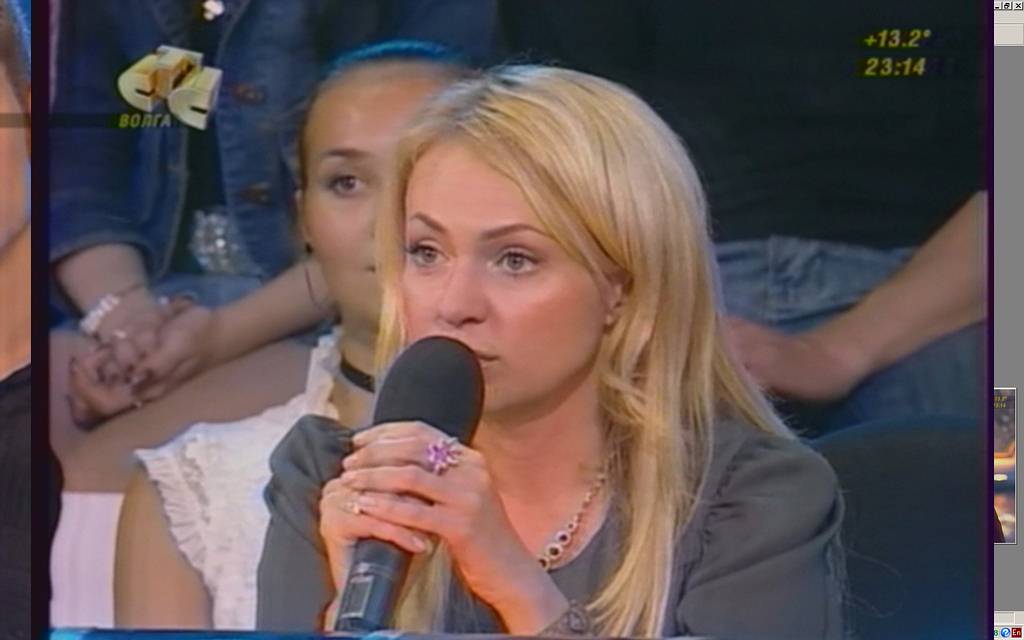

Странноватое поведение программы в полноэкранном режиме на широкоформатных дисплеях при программном деинтерлейсинге также не относится к разряду существенно осложняющих жизнь проблем, однако умолчать об этом тоже нельзя.
Полгода назад мы выражали надежду на появление поддержки субтитров при работе с DVB-T каналами, однако этой возможности в программе до сих пор не появилось.
FM-тюнер

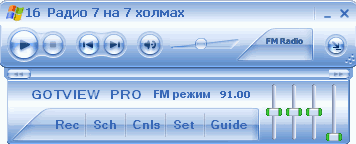

Программа имеет общий интерфейс для TV- и FM-режимов. Как мы уже говорили выше, список FM-станций объединён с телевизионными (в нашем случае аналоговыми и цифровыми) каналами, поиск также осуществляется аналогичным образом.
Приятным сюрпризом оказалось практически полное совпадение обнаруженных при автоматическом поиске радиостанций с реально существующими. Интересно, что ни PCI DVD2 Lite, ни PCI DVD3 Hybrid таким результатом похвастаться не могли. Да и качество приёма позволяет отнести PCI Hybrid к группе лучших по этому параметру TV-тюнеров.
Качество звука заслуживает хорошей оценки (скачать тестовый фрагмент, 471 КБ, MP3, 192 Кбит/с, 48 кГц).
Задержки при переключении радиостанций не наблюдалось, равно как и отмеченного в обзоре PCI DVD2 Lite ухудшения качества изображения после переключения TV-FM-TV в аналоговом режиме.
Пульт ДУ
Тюнер комплектуется тем же пультом, что и PCI DVD3 Hybrid/PCI DVD2 Lite, представляющим собой классический образец слим-дизайна. Стандартные размеры и распределение кнопок по функциональным зонам обеспечивают неплохую эргономику, а мембранная технология гарантирует отсутствие внутреннего загрязнения. Пульт работает от прилагаемой батарейки CR2025 3V.

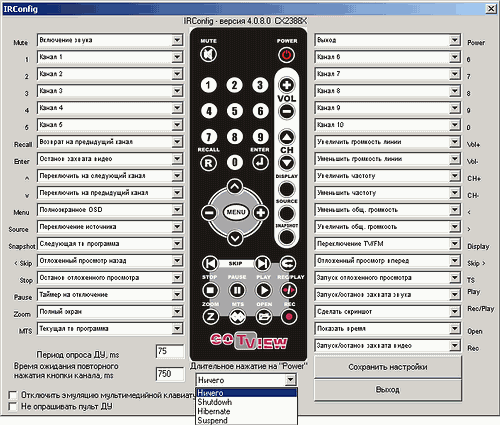

Поддерживается самостоятельная настройка кнопок, вплоть до отключения компьютера при длительном нажатии кнопки Power.
Эмуляция мультимедийных клавиатур позволяет использовать пульт в некоторых сторонних приложениях, в число которых входят MS MediaPlayer, Zoom Player, BSPlayer, Winamp и т. д. На случай предотвращения потенциальных конфликтов в настройках предусмотрено отключение этой функции.
Выводы
Плюсы
- Поддержка формата DVB-T
- Поддержка всех используемых видео- и аудиостандартов аналогового вещания
- Декодирование стереозвука
- Низкопрофильный дизайн
- Хорошее качество приёма в цифровом и аналоговом режимах
- Хорошее качество изображения и звука
- Программная поддержка сторонних кодеков
- Индивидуальная настройка системы цветности для каждого канала
- Индивидуальные настройки видео- и аудиопараметров для каждого канала
- Поддержка аппаратного деинтерлейсинга
- Возможность подключения сторонних фильтров Direct Show и DirectX Media Objects как при просмотре, так и при записи
- Полноценная функция «Картинка-в-картинке» (при наличии второго устройства видеозахвата)
- Режим Master/Slave (при наличии второго тюнера от GOTVIEW)
- Многоканальный предварительный просмотр
- Воспроизведение видео поверх рабочего стола
- Детектор движения с возможностью размещения захваченных кадров на ftp-сервере
- Поддержка ТВ-программы
- Трансляция по сети (HTTP/UDP)
- Возможность отключения компьютера после окончания записи
- Возможность использования пульта ДУ для работы с другими приложениями
- Русскоязычный интерфейс
- Поддержка Windows 2000/XP/2003/MCE 2005/Vista (32- и 64-разрядных версий)
- Наличие в комплекте поставки дополнительного ПО
Минусы
- Отсутствие автоматического определения стандарта цветности в случае PAL/SECAM
- Возможные артефакты изображения при определённых условиях
- Отсутствие поддержки субтитров при работе с цифровыми каналами (актуально на момент выхода обзора)
GOTVIEW PCI Hybrid несколько отличается от других актуальных продуктов компании. В отличие от них, эта модель не претендует на разного рода локальные революции, являясь, так сказать, рабочей лошадкой. С другой стороны, качество приёма и возможности штатного программного обеспечения заметно выделяют тюнер среди ближайших конкурентов, а разумная цена позволяет занести PCI Hybrid в список наиболее вероятных кандидатов на покупку среди гибридных устройств без поддержки аппаратного сжатия.
Средняя текущая цена (количество предложений) GOTVIEW PCI Hybrid в московской рознице: Н/Д(0)
