Черная полоса — белая полоса…
Из анекдота
Появление на рынке полупроводниковых ВЧ-блоков от калифорнийской компании Xceive Inc. не стало последним гвоздём в крышку гроба классических селекторов, но убедительно продемонстрировало потенциал этой технологии. Те производители компьютерных TV-тюнеров, которые воздержались от применения ВЧ-модулей Philips TDA8275, имеющих аппаратную ошибку в работе автоматической системы регулировки усиления, наконец-то, получили в своё распоряжение достойную альтернативу. Очевидными преимуществами современных полупроводниковых селекторов являются их универсальность (поддерживаются все существующие стандарты), компактность, поддержка как аналогового, так и цифрового вещания, меньшая себестоимость по сравнению с классическими приёмниками.
Тайваньская компания Compro Technology стала одним из первых производителей, анонсировавших новые модели TV-тюнеров на базе ВЧ-блоков Xceive. Мы уже рассмотрели миниатюрный VideoMate U880 с интерфейсом USB2.0, пришла пора уделить внимание и PCI-новинкам.
Буква X давно и прочно засела в умах специалистов по маркетингу, придумывающих названия для новых продуктов. Вспомним хотя бы видеокарты последних поколений от ATI или новый аудиопроцессор от Creative. Не удержались от соблазна и сотрудники соответствующего подразделения Compro Technology.
Новая серия насчитывает три модели — X350, X500 и X800 (любые совпадения, разумеется, случайны). X350 не имеет FM-режима, топовый X800 отличается наличием системы разделения яркостной и цветностной составляющих композитного и телевизионного сигналов 3D Y/C Separation.
Комплект поставки
Коробка X500 оформлена в обычном для тюнеров компании стиле с использованием фирменных цветов — белого и оранжевого.
![](images/compro-x500-800/box-x500.jpg)
Упаковка X800, как и полагается топовому продукту, отличается большими размерами и менее легкомысленным оформлением. Кстати, новая серия поступает на российский рынок полностью локализованной — от надписей для коробках до руководства пользователя.
![](images/compro-x500-800/box-x800.jpg)

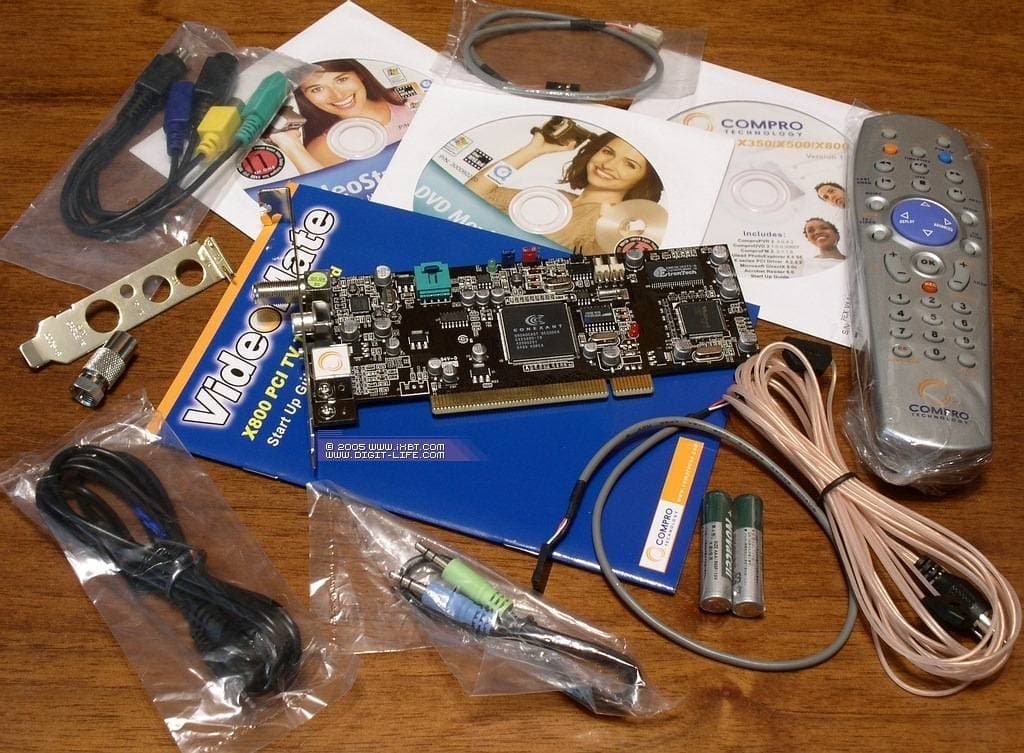

Комплект поставки у X500 и X800 совпадает:
- Тюнер
- Дополнительная планка для установки в низкопрофильные корпуса
- Пульт ДУ
- Выносной датчик пульта ДУ
- Переходник Mini-DIN 9-pin — S-Video (вход) + RCA (композитный видеовход) + mini-jack (аудиовход) + mini-jack (аудиовыход)
- Кабель mini-jack — mini-jack для подключения к линейному входу звуковой карты
- Кабель для подключения к дополнительному разъему звуковой карты
- Кабель для подключения к разъему питания материнской платы
- Переходник IEC — F-Connector
- FM-антенна
- Руководство пользователя
- 3 CD с драйверами и программным обеспечением

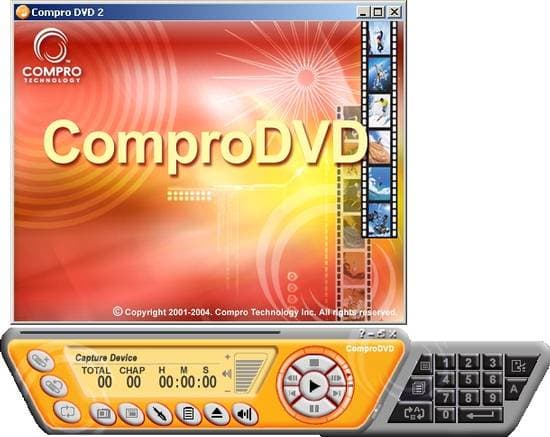

X500 и X800 комплектуются такими дополнительными программами как фирменный DVD-проигрыватель ComproDVD 2,
![](images/compro-x500-800/dvd2.jpg)

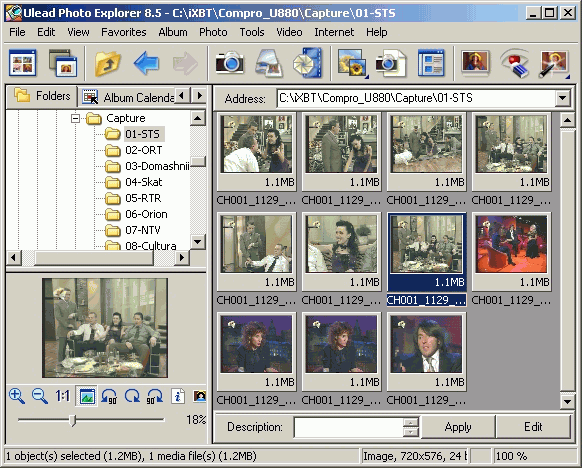

Ulead Photo Explorer 8.5 SE от Ulead Systems, фильтры из состава которого используются при работе штатной программы Compro PVR 2,
![](images/compro-x500-800/ulead-phe-85se.png)

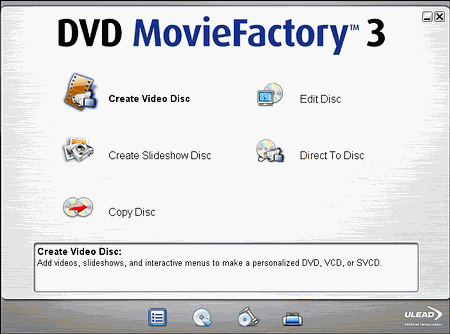

Ulead DVD MovieFactory 3SE для создания собственных VCD, SVCD или DVD
![](images/compro-x500-800/dvd-mf-3-3se.png)

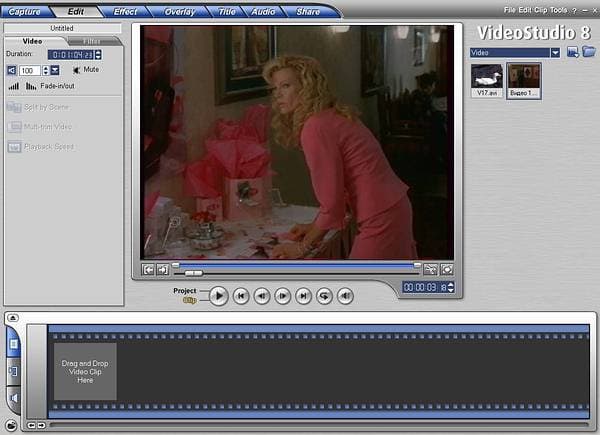

и Ulead VideoStudio 8SE для захвата и редактирования видео.
![](images/compro-x500-800/vs-8-se.jpg)
Программы имеют серийные номера, указанные на конвертах с дисками.
Конструкция

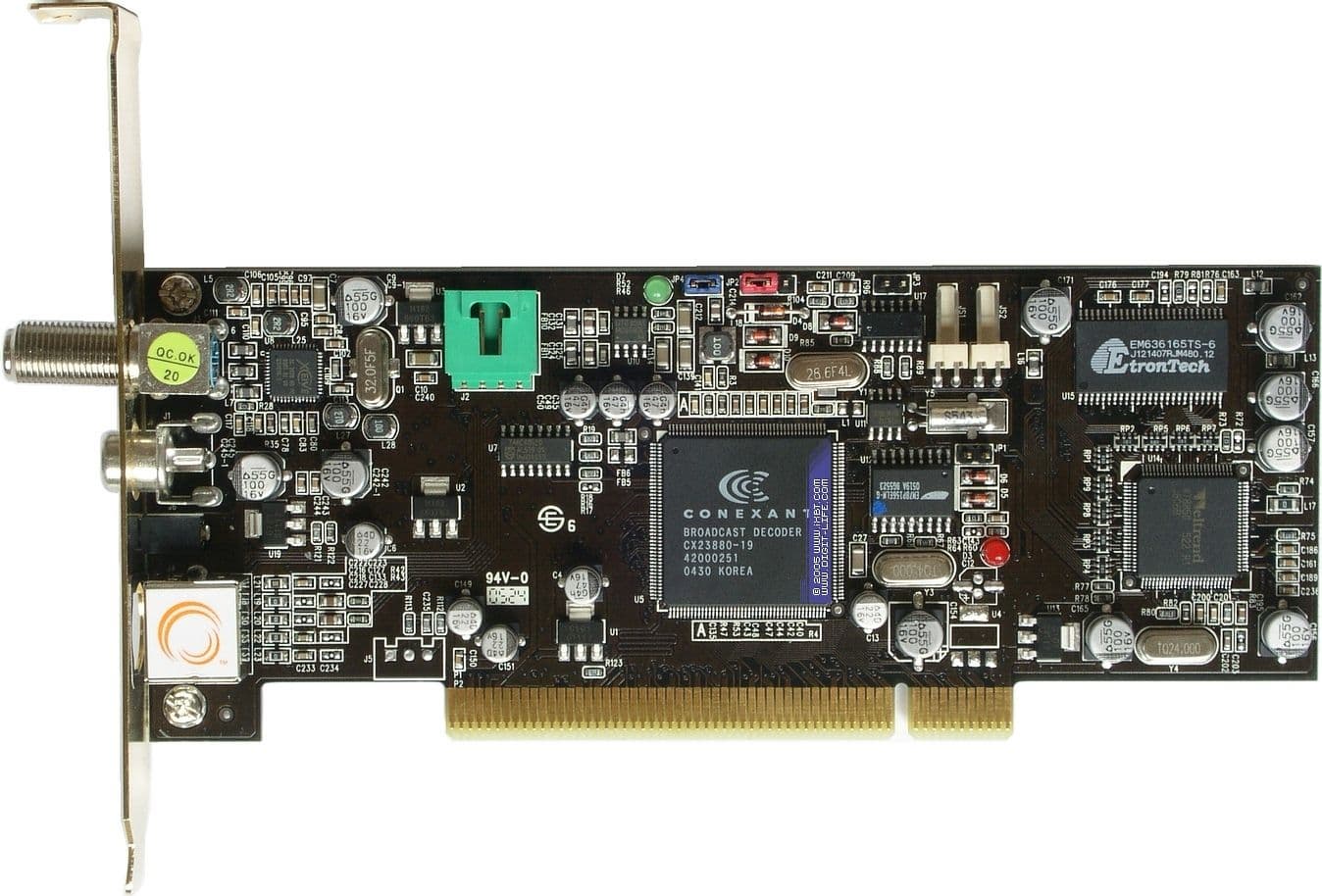

Продолжая традиции VideoMate DVB-T300, все тюнеры X-серии имеют низкопрофильный дизайн. Тёмно-коричневый цвет текстолита и позолоченные планки (наш экземпляр X500 относится к ранним образцам, поэтому выглядит несколько беднее) оставляют благоприятное впечатление от внешнего вида. Впрочем, по одёжке только встречают.
В отличие от Action Pro и Action Ultra, X500 и X800 имеют не так уж много различий в дизайне.

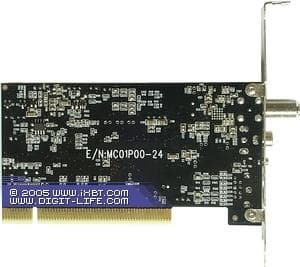

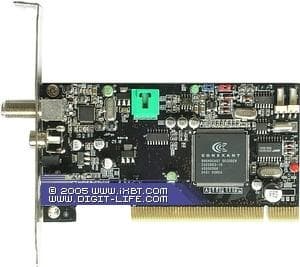

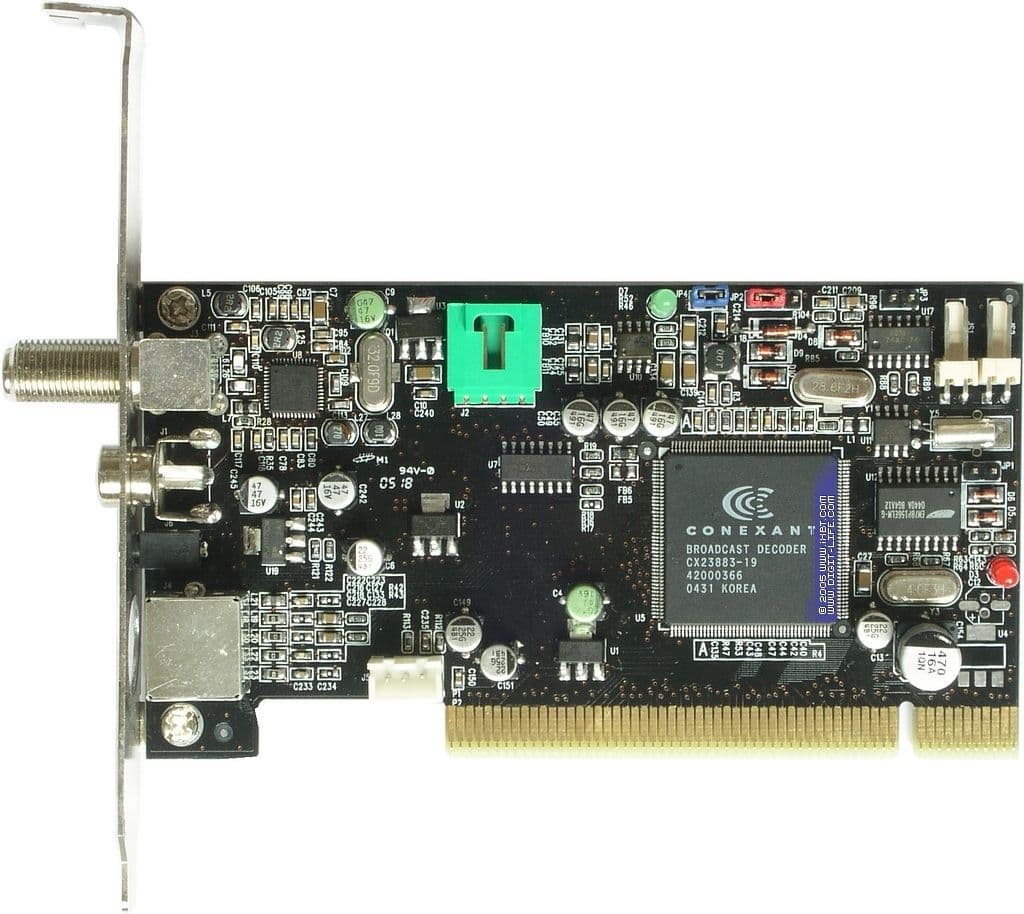

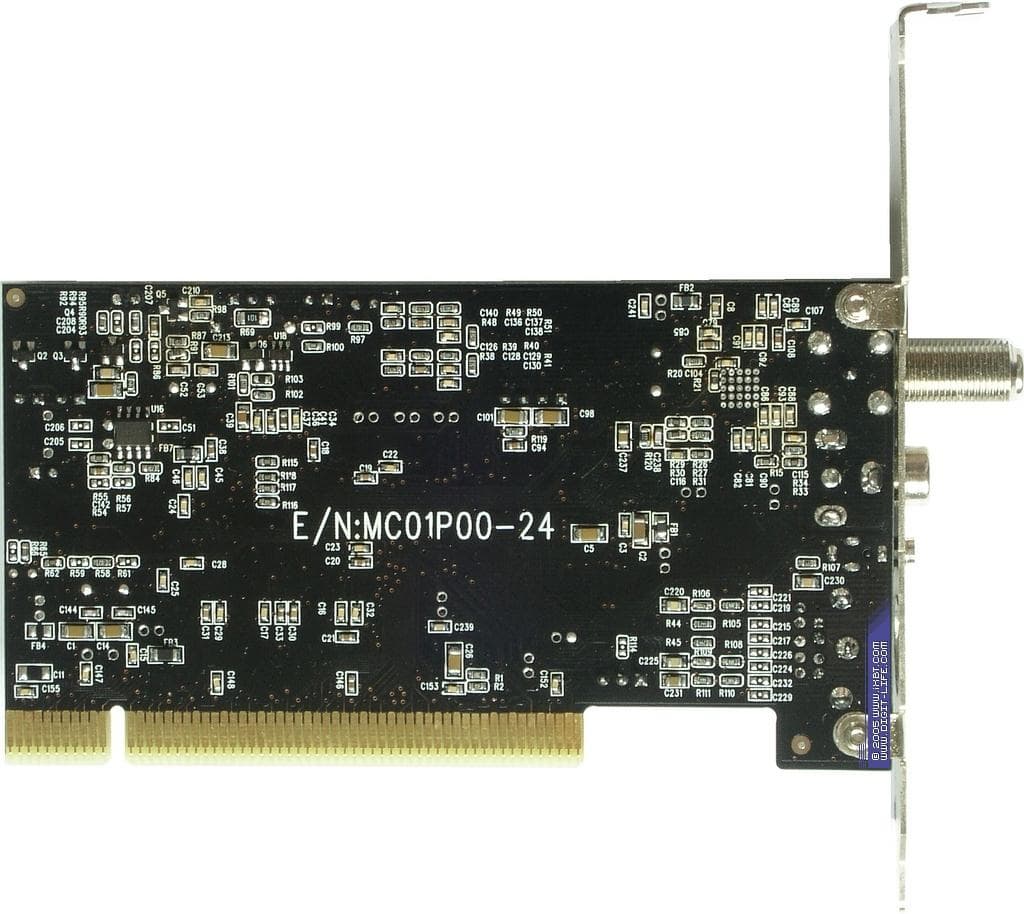

Compro VideoMate X500 | |
---|---|
![]() | ![]() |

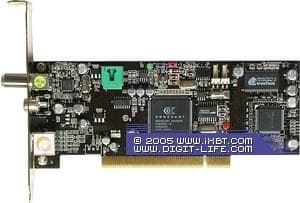

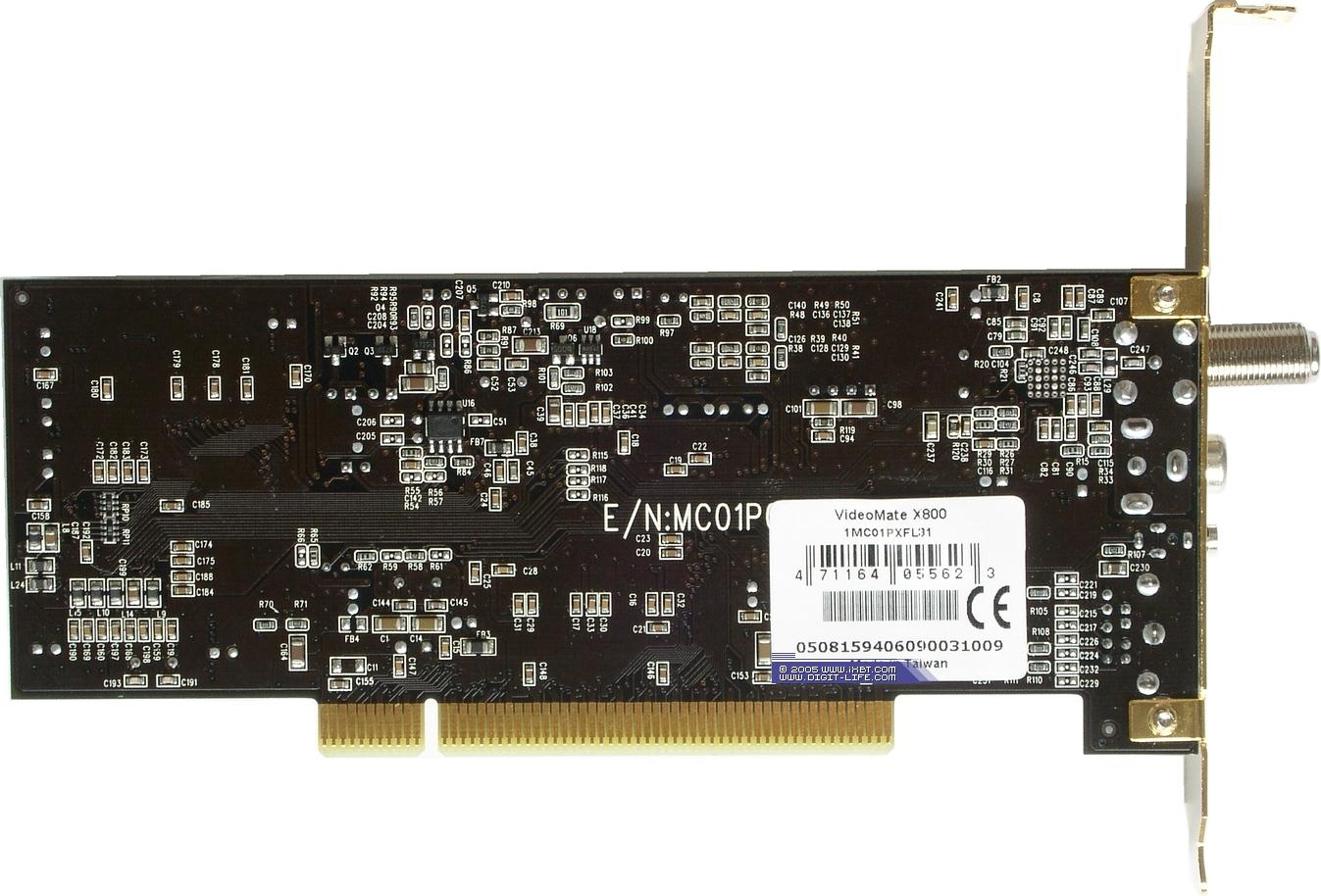

Compro VideoMate X800 | |
---|---|
![]() | ![]() |
Как мы уже говорили выше, новая линейка базируется на ВЧ-блоках XC2028 от Xceive Inc..
![](images/compro-x500-800/tuner.jpg)
Новые модели стали первыми PCI-тюнерами от Compro, оснащёнными 10-битными АЦП CX23883-19 производства Conexant Systems, Inc. До этого компания сохраняла приверженность чипсетам от Philips.
![](images/compro-x500-800/chip-1.jpg)
Причём, если на X500 CX23883-19 выполняет свои непосредственные обязанности, то на X800 он служит всего лишь PCI-мостом для 10-битного АЦП WT8850 от Weltrend Semiconductor, Inc..
![](images/compro-x500-800/chip-2.jpg)
Именно этой микросхеме X800 обязан большей длиной платы. Наличие 16 МБ дополнительной памяти (используется модуль от Etron Technology, Inc.) позволяет задействовать адаптивный гребенчатый 3D фильтр для реализации разделения яркостной и цветностной составляющих композитного и телевизионного сигналов 3D Y/C Separation.
![](images/compro-x500-800/memory.jpg)
Конфигурация тестового компьютера
- Процессор Athlon 64 3800+ (Socket 939)
- Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
- Оперативная память 2 ГБ Samsung
- Gigabyte GeForce 7800 GTX
- Звуковая карта Creative Sound Blaster Audigy 2ZS
- Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
- Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
- DVD ROM 12x/48x Hitachi GD-7500BV
- DVD ReWriter BENQ DW1640
- DVD ReWriter NEC ND-3500A
- Блок питания Thermaltake HPC-420-102 DF
- Операционная система Windows XP Professional (SP2) ENG

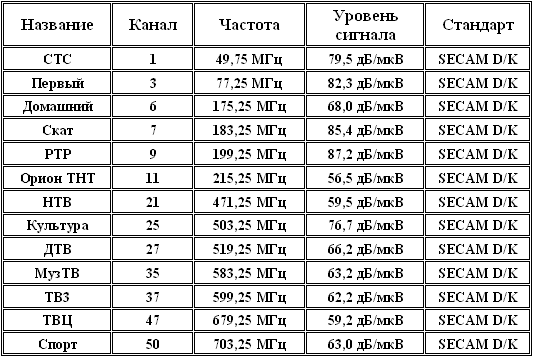

Список эфирных каналов при тестировании
![](images/compro-x500-800/channels-levels.png)
Подключение

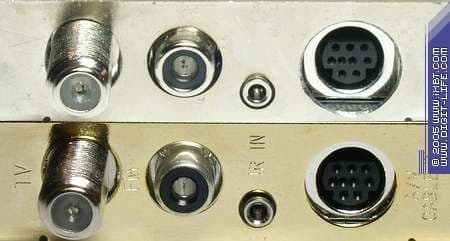

Тюнеры имеют разъёмы типа F-Connector, антенны с IEC-разъёмом подключаются через переходник. Как и у VideoMate TV Gold Plus II, для подключения FM-антенны используется разъем RCA.
![](images/compro-x500-800/io.jpg)

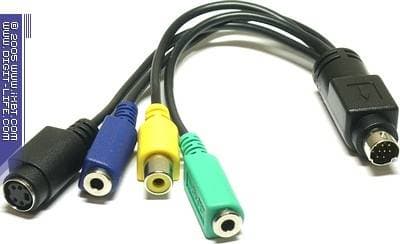

Отметим наличие дополнительного аудиоразъема для подключения к звуковой карте. Низкопрофильный дизайн привёл к появлению разъёма Mini-DIN 9-pin, к которому подключается переходник для работы с внешними источниками сигнала. При этом, кроме видео- и аудиовходов, на переходнике имеется и аудиовыход, соответствующий кабель mini-jack — mini-jack для подключения, например, к линейному входу звуковой карты входит в поставку.
![](images/compro-x500-800/av.jpg)
Традиционно несколько слов о перемычках.
Красный джампер JP2 отключает функцию удалённого включения компьютера при помощи пульта ДУ. 1-2 — включено (по умолчанию), 2-3 — отключено.
В случае нехватки питания для включения (компьютер не загружается с установленным тюнером) рекомендуется переместить синий джампер с позиции JP4 в позицию JP3. В этом случае также рекомендуется отключить функцию удалённого включения.
Замыкание JP1 разрешает перезапись EEPROM.
Настройка
Тюнеры серии используют общие драйверы. При тестировании использовалась версия 4.2.3.6, а также ComproPVR 2.0.6.3 и ComproFM 2.1.2.4.0.3.
Еще раз напомним, что для нормальной работы ComproPVR 2 требуется установленный Ulead Photo Explorer. В противном случае, возможны, например, проблемы с перемоткой в режиме отложенного просмотра Timeshift.
После установки устройства получаем 5 новых устройств (!).
![](images/compro-x500-800/devices.png)
В системном трее появляются иконки планировщика и программы дистанционного управления.
![](images/compro-x500-800/icon.png)

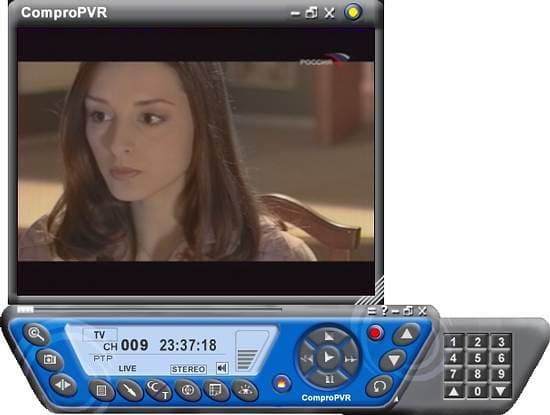

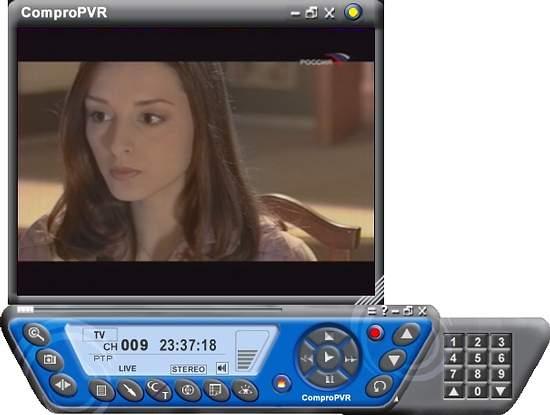

Особенности работы программы CompoPVR 2 подробно описаны в обзорах Compro VideoMate TV PVR и VideoMate TV Gold Plus II.
![](images/compro-x500-800/tv.jpg)
Возможности и настройки программы CompoPVR 2 подробно описаны в обзоре Compro VideoMate U880.

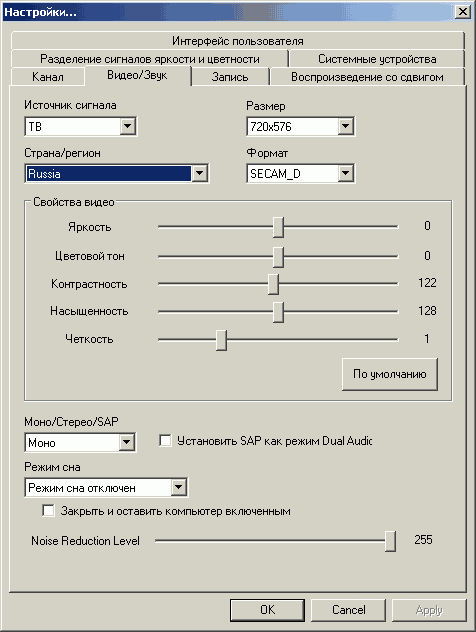

Отметим, что ползунок, регулирующий степень шумоподавления в настройках видео и звука, отвечает за работу программной системы борьбы с шумом, реализованной при помощи кодеков от Ulead Systems, устанавливаемых с программой Ulead Photo Explorer.
![](images/compro-x500-800/settings-2-x800.png)

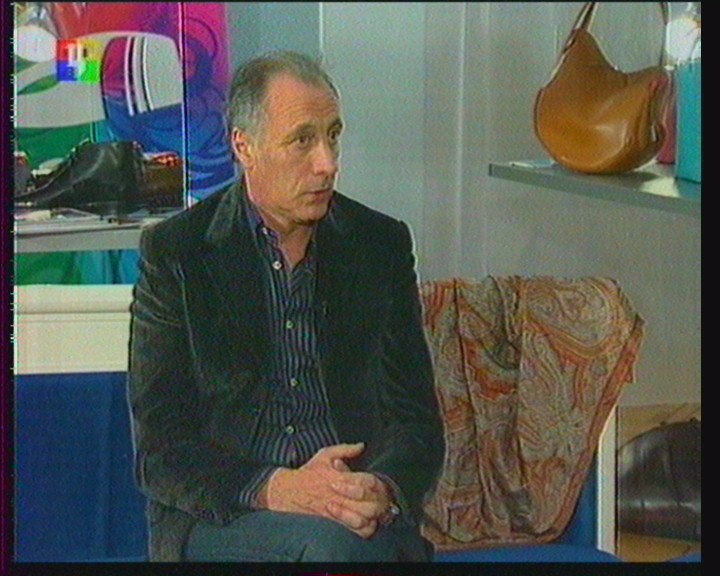

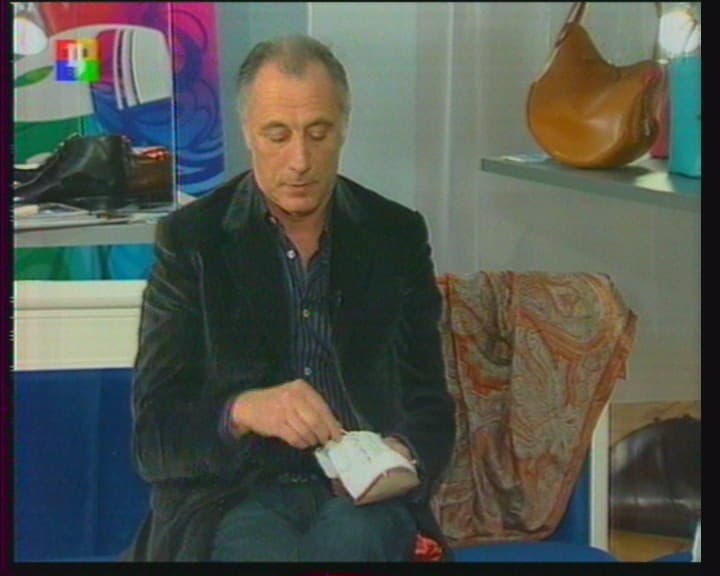

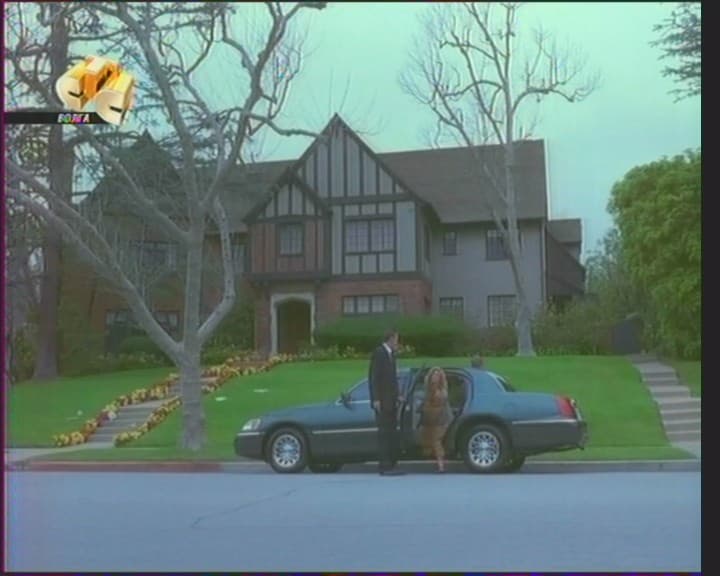

Проиллюстрируем работу этой функции на конкретном примере. Слева — шумоподавление отключено, справа — настройка по умолчанию (ползунок на 40).

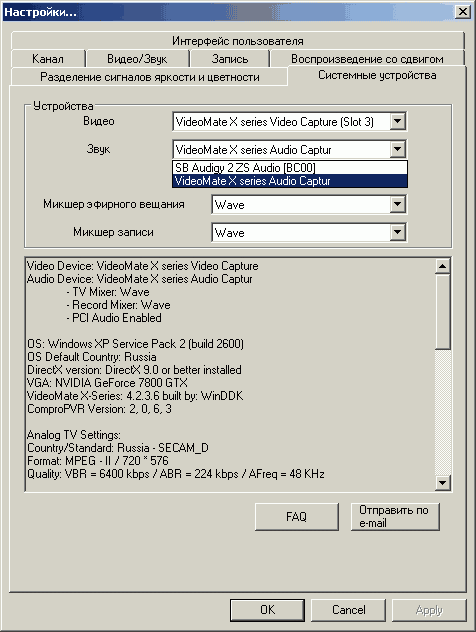

Отметим реализованную для всех тюнеров серии поддержку передачи звука по PCI. Для этого в разделе Системные устройства необходимо выбрать устройство вывода звука VideoMate X series Audio Capture.
![](images/compro-x500-800/settings-5.png)
Скорость и точность сканирования являются одним из преимуществ полупроводниковых ВЧ-модулей. Поиск обнаружил все мои каналы.
Работа функции 3D Y/C Separation
Как известно, композитный сигнал, используемый в том числе в аналоговом телевидении, содержит в одном канале информацию о яркости (Y, Luminance) и цветности (C, Chrominance). Одним из побочных эффектов такой экономии пропускной способности являются общее снижение четкости и перекрестные цветовые искажения. C этим и призвана бороться система разделения яркостной и цветностной составляющих.
В обзоре VideoMate Action мы рассматривали работу этой функции на примере тестовых изображений. Это было обусловлено отсутствием поддержки PAL/SECAM в установленном на VideoMate Action Ultra процессоре Toshiba TC90A92AFG. С появлением X800 праздник пришёл и на улицу пользователей с вещанием в этих стандартах.

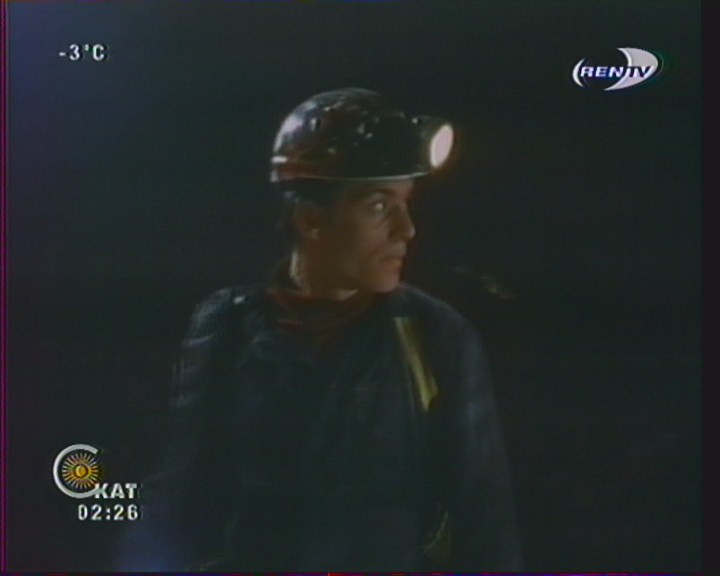

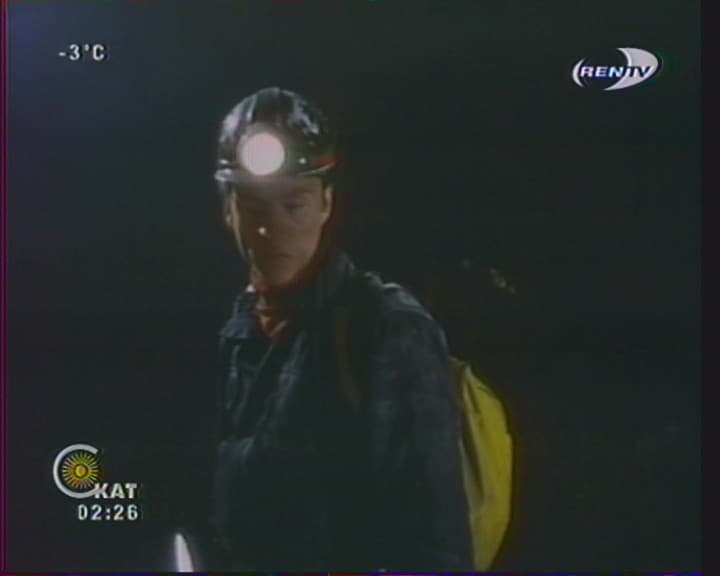

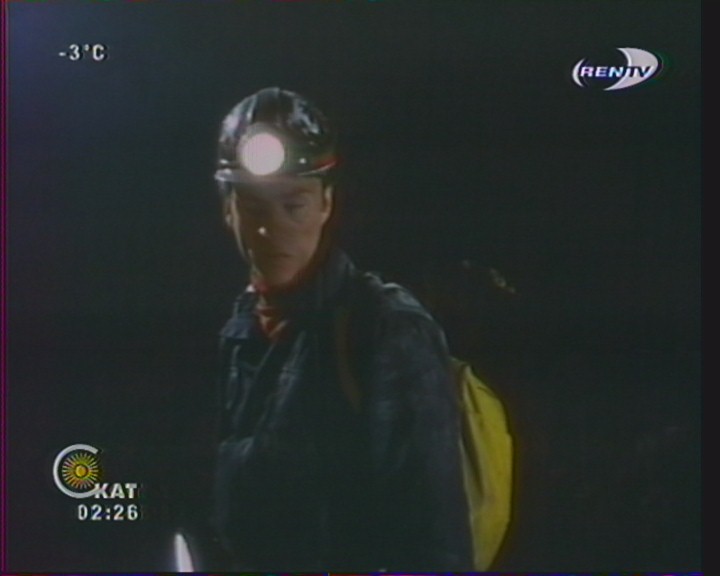

Приведём примеры работы в предустановленных режимах.
Режим ТВ | Режим шумоподавления | Режим повышенной чёткости | |
Канал с хорошим качеством приёма | ![]() | ![]() | ![]() |
Канал со средним качеством приёма | ![]() | ![]() | ![]() |
Режим шумоподавления показывает неплохие способности WT8850 в области борьбы с шумом. Эту настройку можно рекомендовать для каналов, имеющих проблемы с качеством изображения.
Режим повышенной чёткости способен повысить качество на каналах, принимаемых без помех. В противном случае эффект может быть отрицательным — этот профиль может повысить уровень шума.
C учётом наличия в большинстве случаев каналов с разным качеством приёма, было бы неплохо реализовать индивидуальную настройку параметров 3D Y/C Separation.

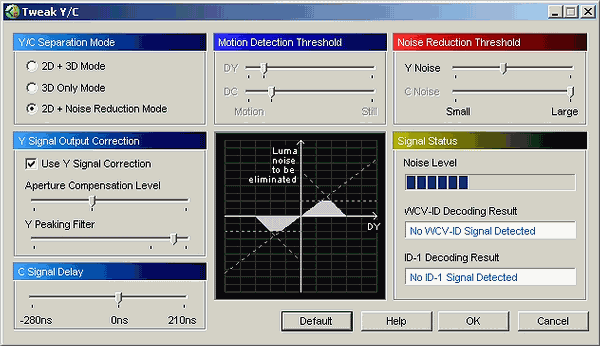

Кроме предустановленных режимов возможна ручная настройка параметров с помощью фирменной утилиты Tweak Y/C. Диапазон настроек при этом предоставляет широкий простор для самовыражения, к тому же, изменяемые параметры схематически отображаются на графике.
![](images/compro-x500-800/settings-7-2.png)

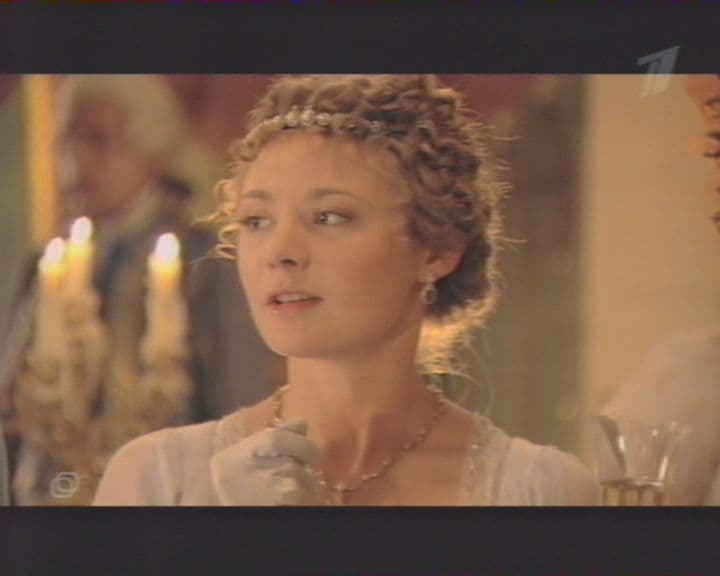

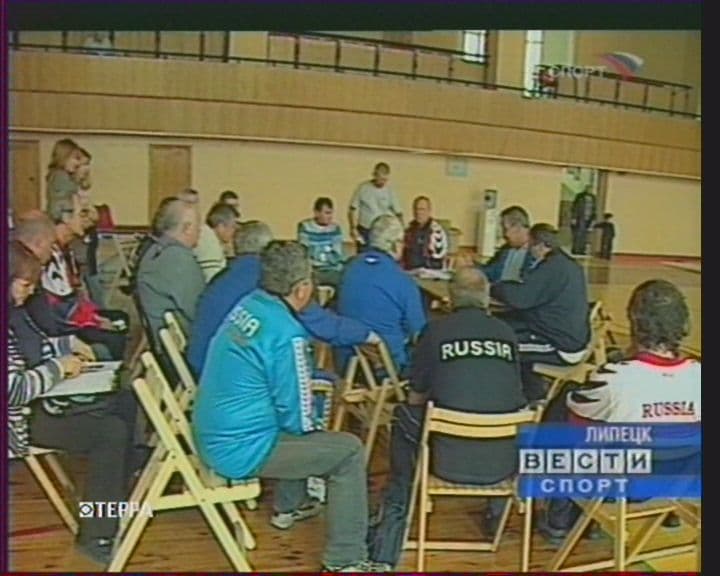

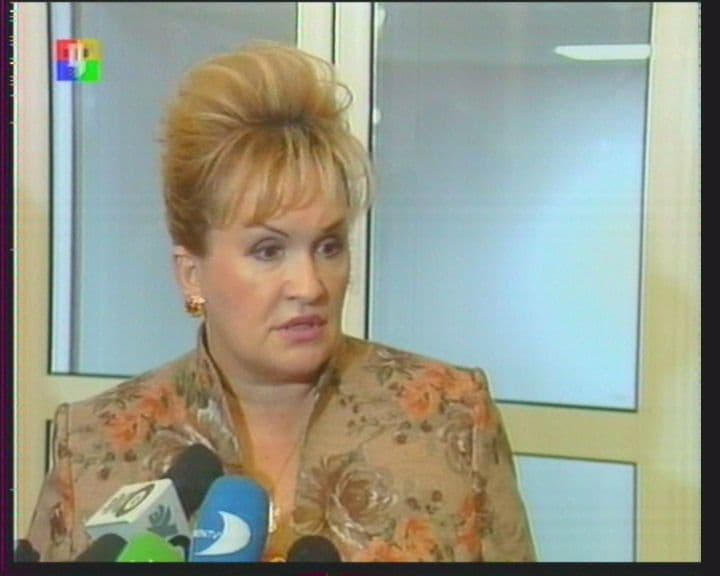

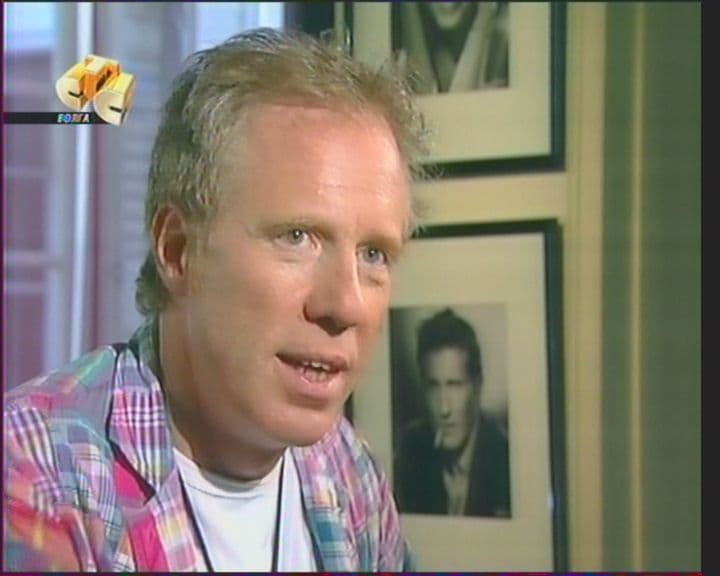

Качество

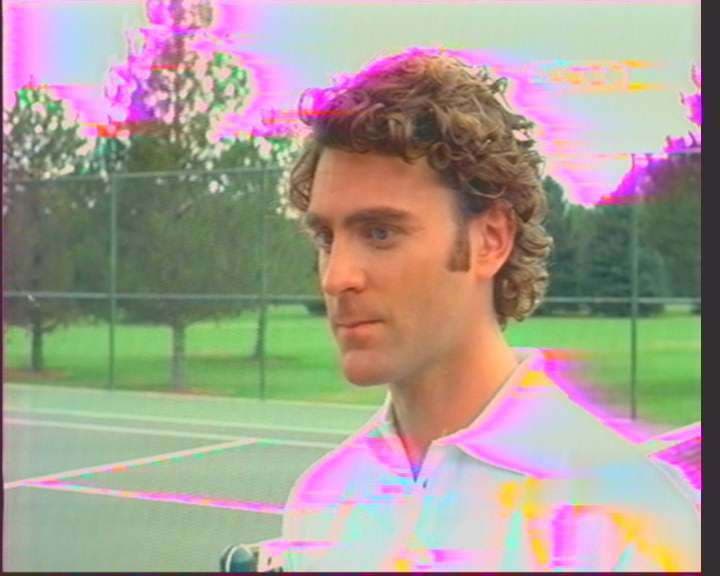

Начнём с X800. Изначально на многих каналах этот тюнер демонстрировал хорошо заметные артефакты в виде розовых факелов.

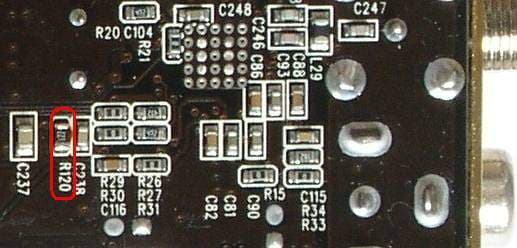

Исправить ситуацию помогла перепайка резистора R120 с номиналом 487 Ом на 1200 Ом, после чего от этой проблемы осталась только малозаметная розовая полоса в левой части изображения на некоторых каналах. При просмотре эта особенность нивелируется при помощи настройки масштабирования. Что касается воспроизведения записанных файлов, то она не выходит за пределы телевизионного оверскана.
![](images/compro-x500-800/r120.jpg)

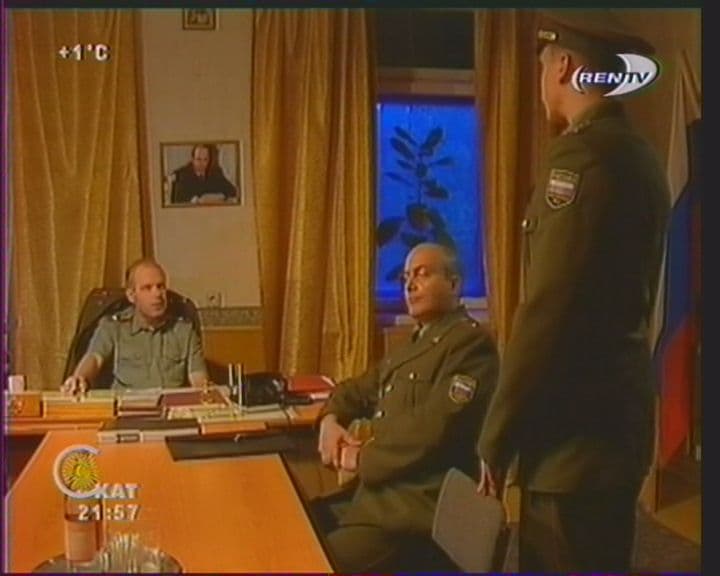

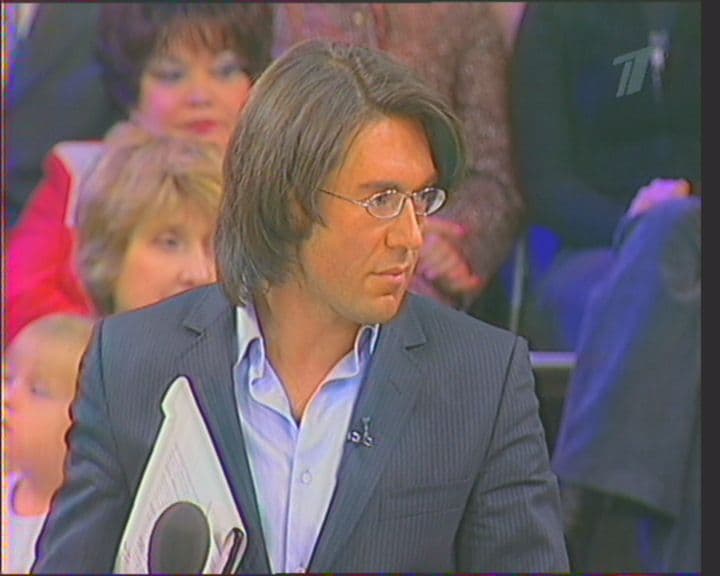

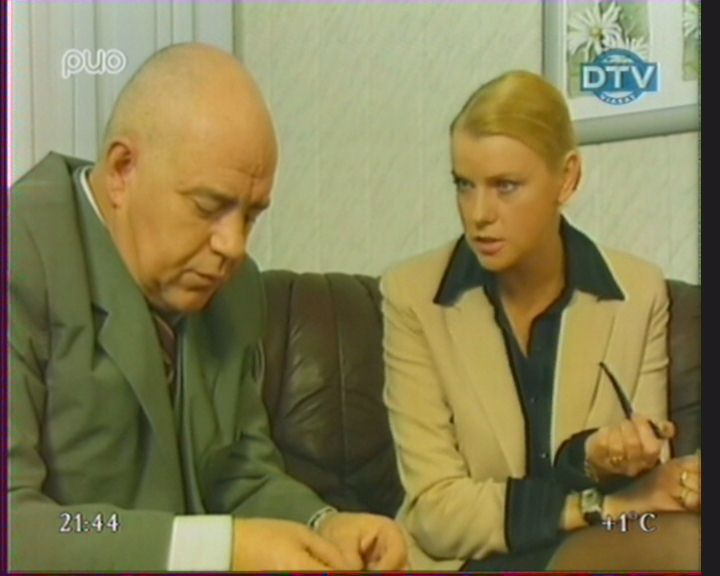

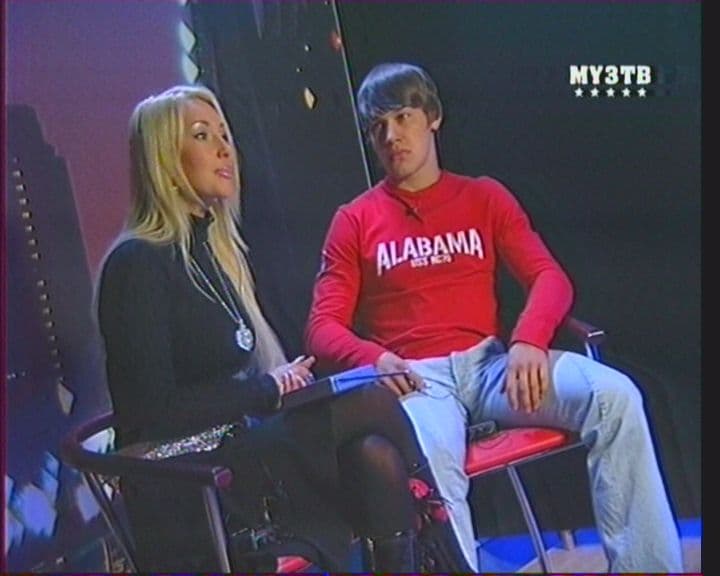

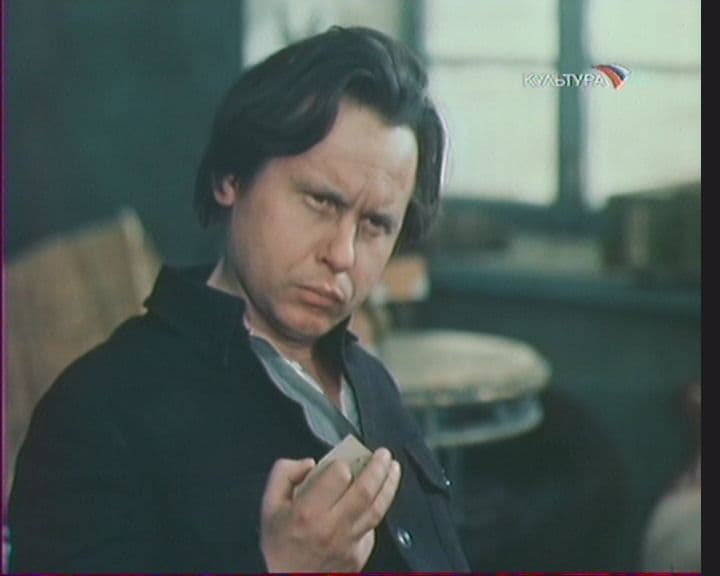

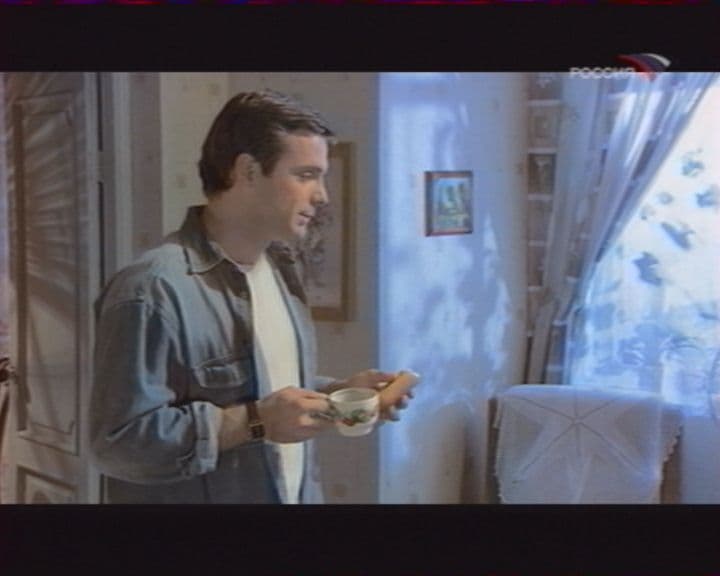

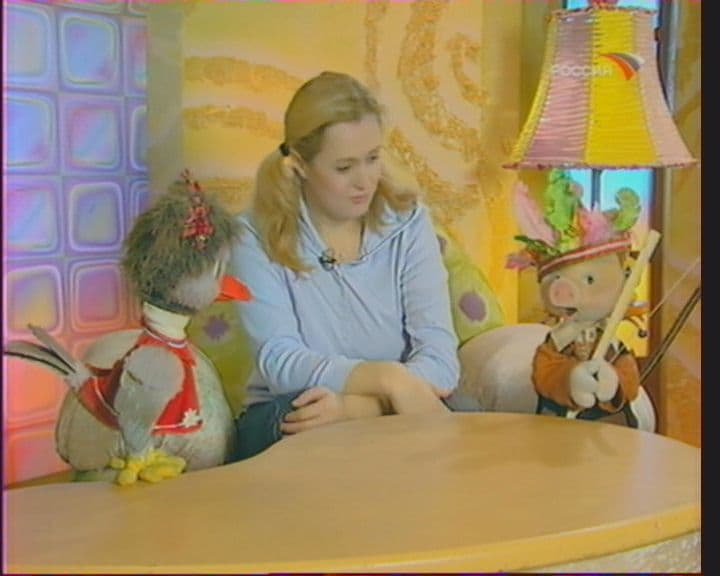

С учётом этих изменений (будем надеяться, что в поставляемых в Россию партиях эта операция будет проделана производителем) X800 демонстрирует очень хорошее качество. Скриншоты подготовлены при выборе опции Режим ТВ в настройках системы разделения яркости и цветности.

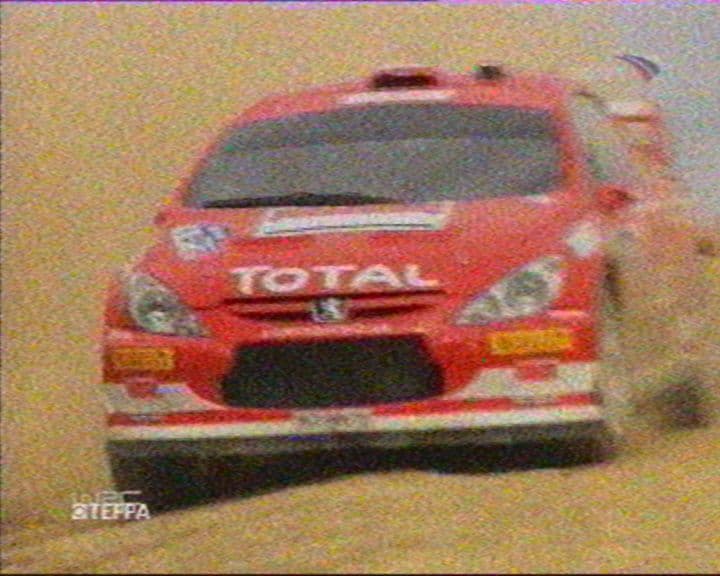

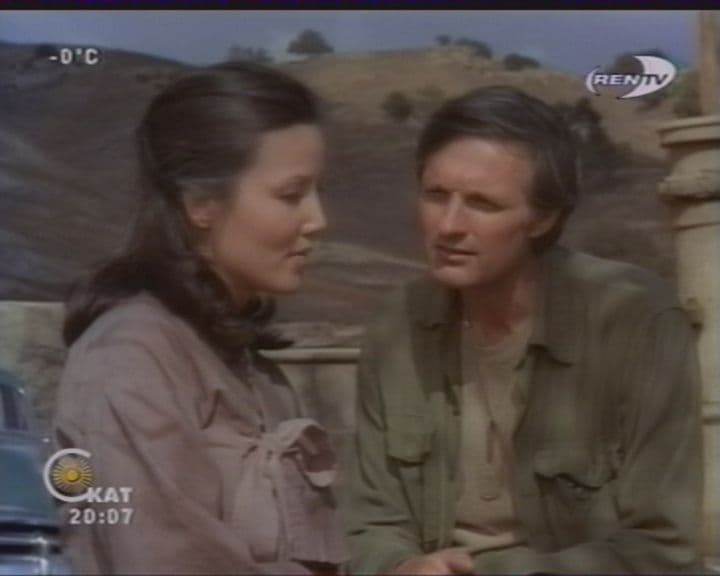

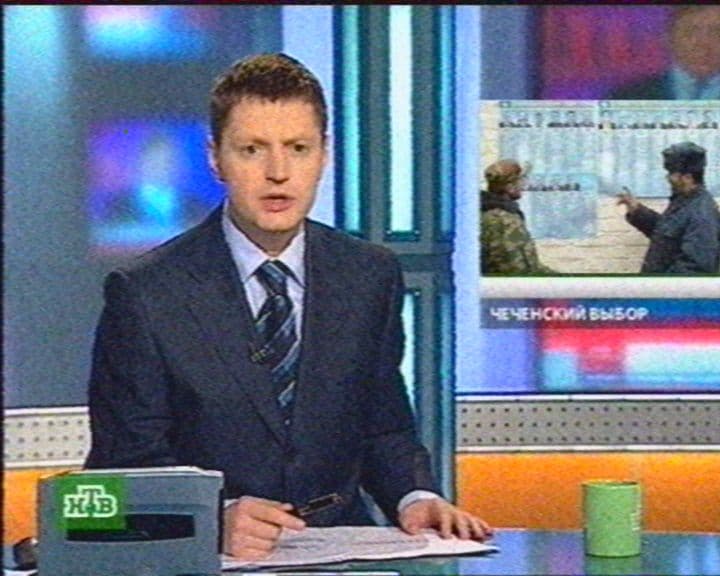

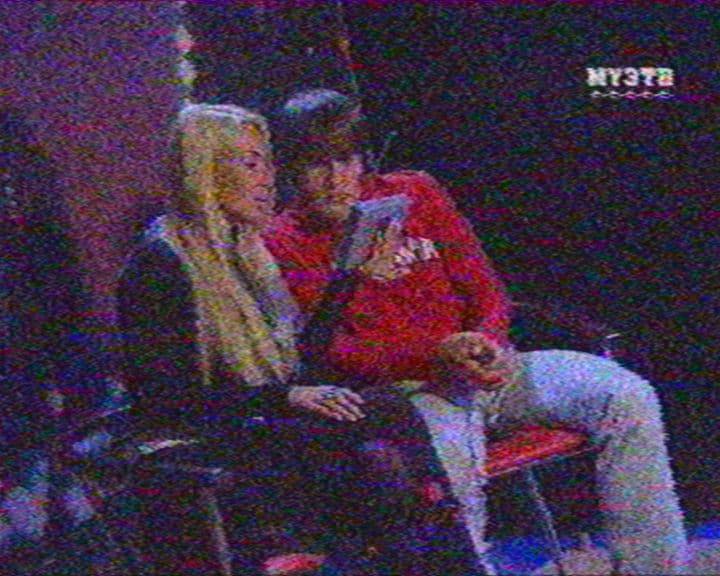

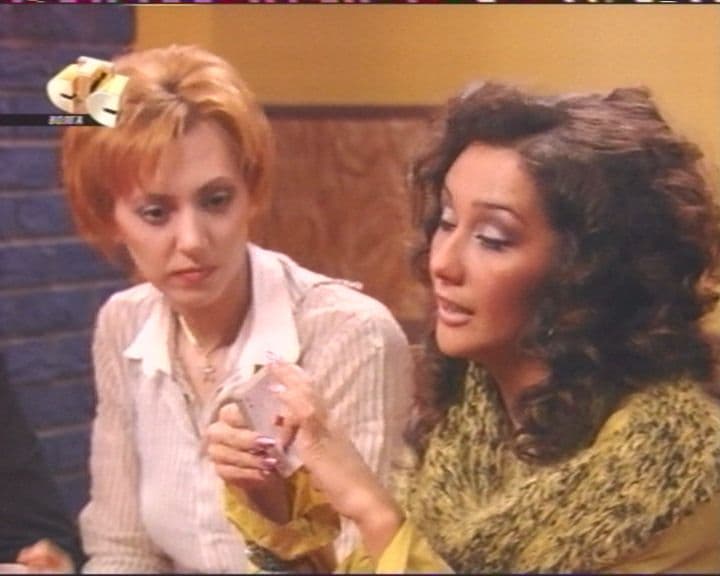

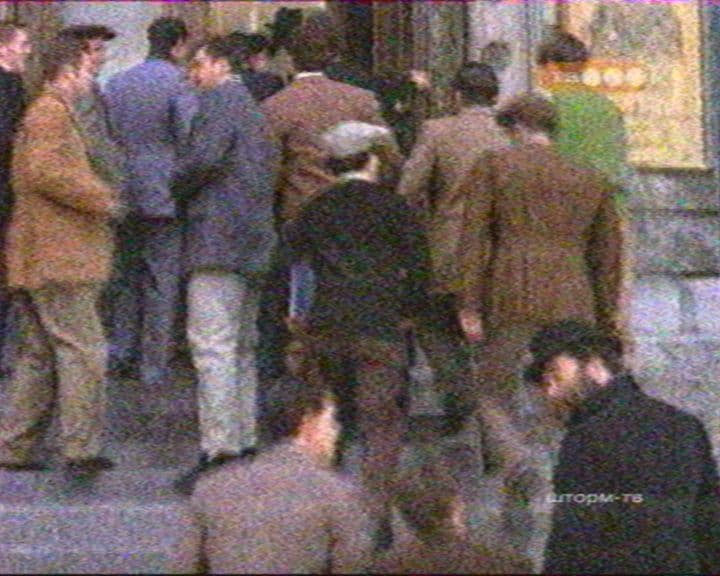

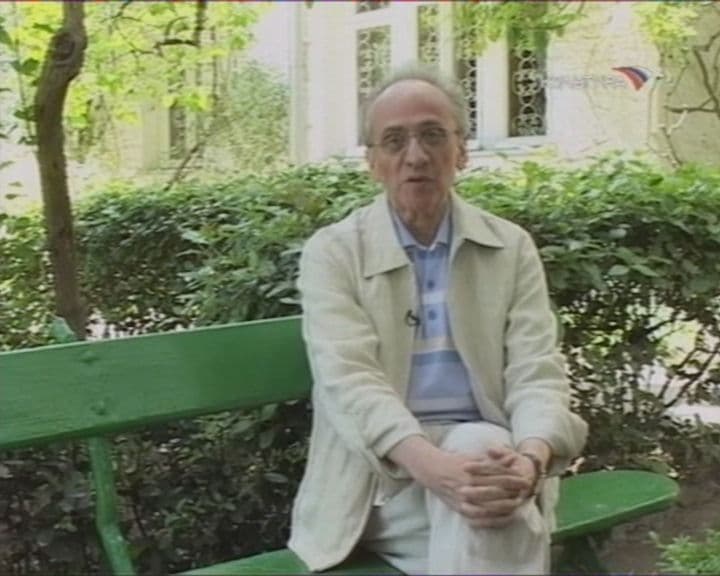

К тому же, в процессе тестирования не возникло нареканий на качество приёма, чего я опасался после знакомства с U880. Зато они достались X500. Честно говоря, я не ожидал подобных результатов на тюнере с приёмником от Xceive. Тем не менее, приходится констатировать наличие на некоторых каналах мелкодисперсного цветового шума, причём, более заметного, нежели на том же U880.
Проблем с качеством звука у обеих моделей в процессе тестирования выявлено не было.
FM-тюнер

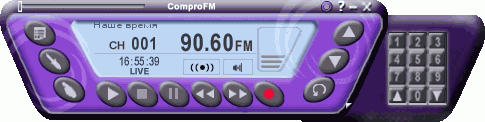

Результаты поиска радиостанций в программе Compro FM 2 вызвали недоумение.
![](images/compro-x500-800/fm.png)

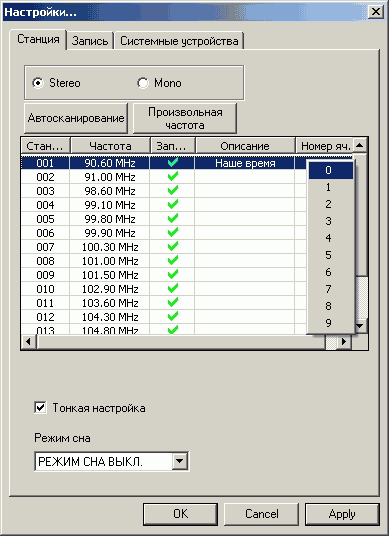

Практически к каждой станции обнаружилось по одному-два «зеркала» с разницей в частоте ±0,1 МГц. Так что, некоторое время пришлось потратить на приведение в порядок полученного списка.
![](images/compro-x500-800/settings-fm-1.png)

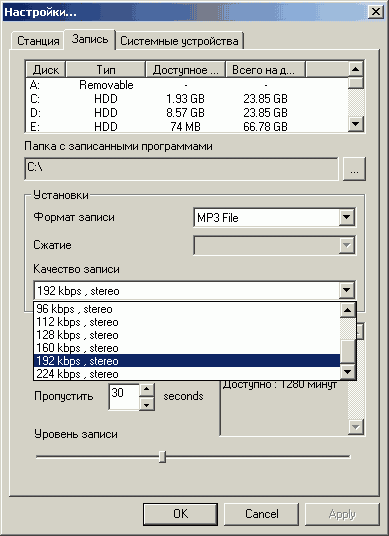

С записи в MP3, наконец-то, снято ограничение параметрами системного кодека (22 кГц 56 Кбит/с). Теперь возможно сжатие с максимальным битрейтом 224 Кбит/с при частоте дискретизации 44 кГц.
![](images/compro-x500-800/settings-fm-2.png)

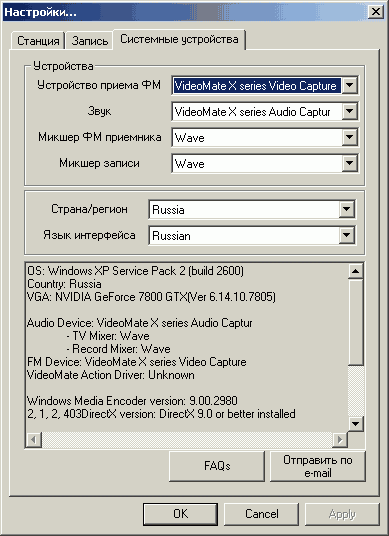

Доступна и передача звука по PCI. Как и в TV-части, для этого в настройках выбирается устройство вывода звука VideoMate X series Audio Capture.
![](images/compro-x500-800/settings-fm-3.png)
Качество звука откровенно порадовало (скачать 20-секундные фрагменты, MP3,фрагмент-1, 471 КБ и фрагмент-2, 483 КБ).

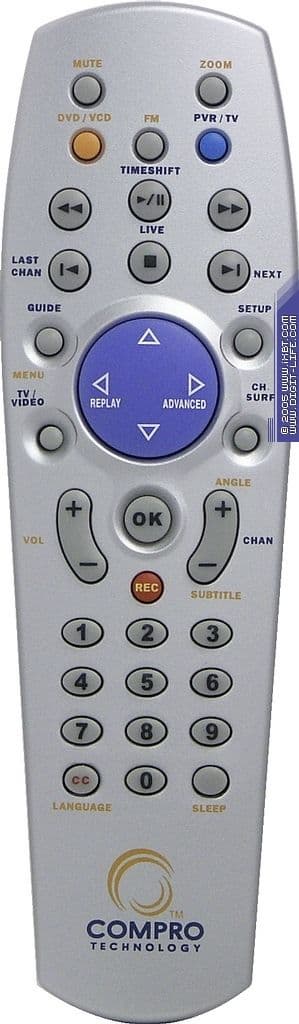

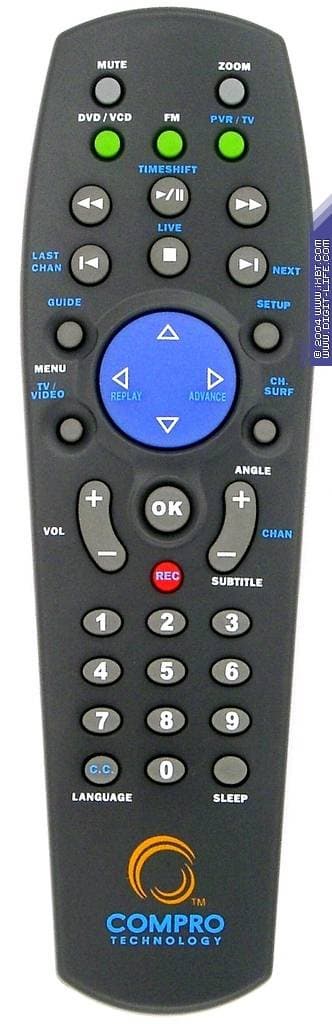

Пульт ДУ
О качественном многофункциональном пульте, используемом практически во всех PCI-тюнерах компании, было сказано достаточно в предыдущих обзорах. Разница в цвете (тёмно-серый пульт у X500 и серебристый у X800) на пользовательских качествах не сказывается. Добавим, что благодаря Compro POWER UP SCHEDULING пульт предоставляет возможность включения компьютера при помощи кнопки PVR/TV. Использование в ComproDVD 2 технологий CyberLink Corp. добавляет поддержку управления при помощи пульта любой из существующих версий проигрывателя PowerDVD.
Выводы
Поддержка всех существующих стандартов аналогового вещания, хорошее качество приёма, функция разделения яркости и цветности 3D Y/C Separation и поддержка технологии непосредственного управления питанием компьютера Compro POWER UP SCHEDULING позволяют присудить X800 награду за оригинальный дизайн.
Оба тюнера награждаются за богатый набор дополнительного ПО в комплекте поставки.
Плюсы
- Хорошее качество изображения (у X500 в условиях уверенного приёма сигнала)
- Отличное качество звука в FM-режиме
- Низкопрофильный дизайн
- Поддержка всех используемых видео- и аудиостандартов
- Поддержка декодирования стереозвука
- Хорошая экранировка, отсутствие наводок
- Эффективная работа автопоиска
- Разъём для подключения звукового кабеля на плате
- Возможность передачи звука по шине PCI
- Compro POWER UP SCHEDULING
- Наличие FM
- Поддержка MP3 при записи в FM-режиме
- Индивидуальная настройка параметров для каждого канала
- Режим отложенного просмотра Timeshift
- Регулировка размера изображения Video Trimming и функция Zoom
- Возможность настройки пропорций полноэкранного режима
- Многоканальный предварительный просмотр Channel Surf
- Возможность настройки пропорций полноэкранного режима
- Полная поддержка сторонних кодеков при записи
- Функция непосредственной записи на оптический диск Straight-to-Disc
- Возможность отключения/перехода в спящий режим после окончания записи
- Программная реализация функции шумоподавления
- Функция разделения яркостной и цветностной составляющих композитного и телевизионного сигналов 3D Y/C Separation (у X800)
- Аппаратное шумоподавление (у X800)
- Полная поддержка сторонних кодеков при записи
- Многофункциональный пульт ДУ
- Богатый комплект поставки
Минусы
- Повышенные требования к качеству сигнала (у X500)
- Артефакты изображения, требующие аппаратной модификации (у X800)
- Отсутствие индивидуальной настройки параметров 3D Y/C Separation для каждого канала
Что касается X500, то лично мне на данный момент трудно представить убедительную причину для покупки этой модели. Впрочем, представители Compro Technology заверили меня в том, что эта проблема не останется без внимания. А вот X800 представляет собой очень интересное решение. Приемлемое качество приёма, наличие функции разделения яркости и цветности, аппаратная система шумоподавления, отличное качество звука в FM-режиме, непосредственное управление питанием компьютера и удобный пульт ДУ при сравнимой (!) со старшими моделями других производителей цене выделяют эту модель среди PCI-тюнеров, не имеющих аппаратной поддержки MPEG1/2/4. Разумеется, с учётом того, что производитель самостоятельно проведёт необходимые аппаратные изменения для корректной работы в SECAM.
