Цифровое наземное телевидение постепенно приходит на замену аналоговому. Не во всех регионах темпы роста количества пользователей с доступом к современным технологиям одинаковы, однако переход продолжает проходить своим чередом. Россию трудно причислить к странам с заметной динамикой развития, однако, знак у этой самой динамики всё-таки положительный. Европейский стандарт DVB-T (Digital Video Broadcasting-Terrestrial) выбран в качестве государственного, определены диапазоны вещания (174-230 МГц и 470-862 МГц), а в список городов с действующими DVB-T передатчиками в дополнение к Москве, Нижнему Новгороду и Санкт-Петербургу попали Владивосток и Челябинск. Таким образом, отечественный рынок подобных устройств хоть и находится в стадии формирования, но игнорировать его уже нельзя. Разумеется, гибридные устройства, способные работать как в цифровом, так и в аналоговом режиме, пока ещё представляются оптимальным вариантом, но сбрасывать со счетов «чистые» цифровые модели тоже не следует.
Рассматриваемый в этом обзоре Compro VideoMate U500 является второй компактной моделью в линейке компьютерных DVB-T тюнеров тайваньской компании Compro Technology. От ранее протестированного VideoMate U3 эта модель отличается внешним видом, используемой аппаратной базой и наличием пульта ДУ.
Особенности стандарта DVB-T и его перспективы в России описаны в обзоре Twinhan VisionDTV USB-Ter VP-7041. Кроме того, этой тематике посвящены следующие наши материалы:
- Xpert DTV — DVBT USB — DVB-T тюнер с интерфейсом USB 2.0 от Kworld Computer
- Kworld Xpert DTV — DVBT PCI — DVB-T тюнер со сквозным антенным подключением
- Pinnacle Media Center 300i — гибридный TV-тюнер с неоднозначным ПО
- Compro VideoMate DVB-T300 — гибридный TV-тюнер без существенных недостатков
- Kworld NB-TV 220 — мультистандартный гибридный TV-тюнер под PCMCIA с двумя приёмниками
- AVerTV Hybrid+FM Cardbus — достойный внимания гибридный TV- и FM-тюнер с интерфейсом PCMCIA
- YUAN PG700 — гибридный TV- и FM-тюнер с мультимедийным ПО от Cyberlink
- Leadtek WinFast DTV2000 H — гибридный TV- и FM-тюнер с классическим приёмником и оригинальным подключением антенн
- AVerTV DVB-T Volar — миниатюрный DVB-T тюнер с интерфейсом USB 2.0 от AVerMedia
- VideoMate U3 — вариант компактного DVB-T тюнера под USB 2.0 от Compro Technology
Комплект поставки

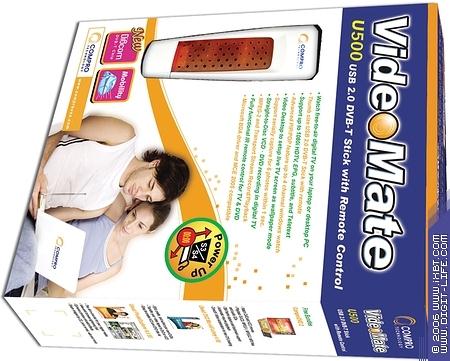

Прозрачное окно в коробках компактных USB 2.0 тюнеров стало традицией для дизайнеров Compro Technology. Благодаря бело-оранжевой расцветке самого устройства, совпадающей с фирменными цветами, U500 не выглядит инородным элементом в оформлении упаковки.
![](images/compro-u500/box.jpg)

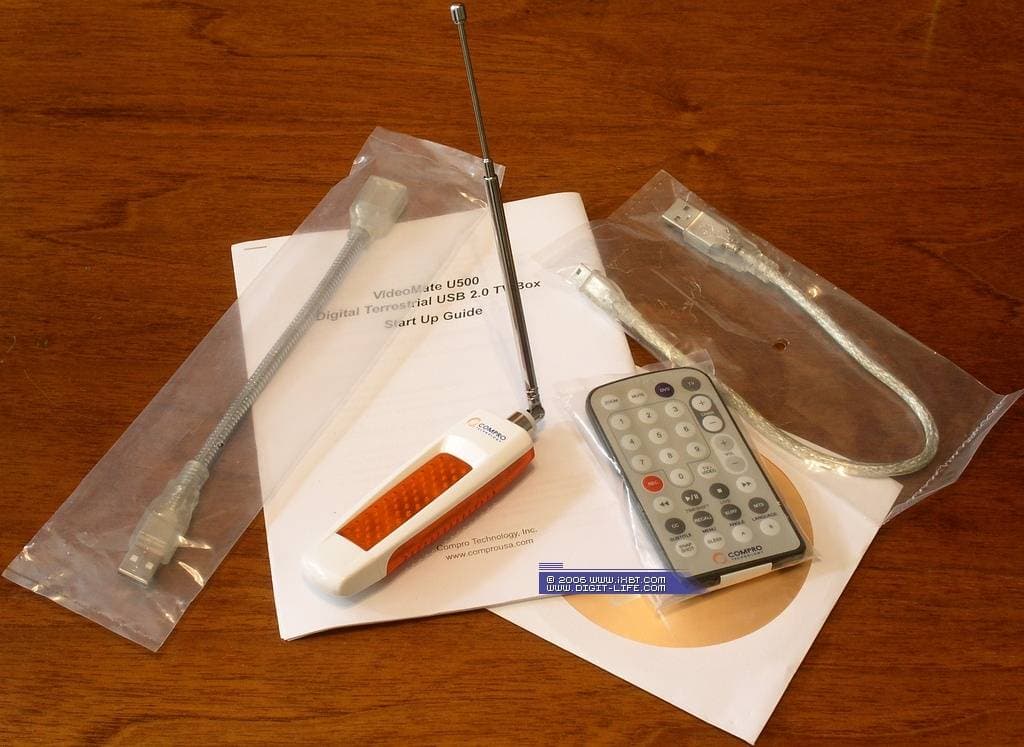

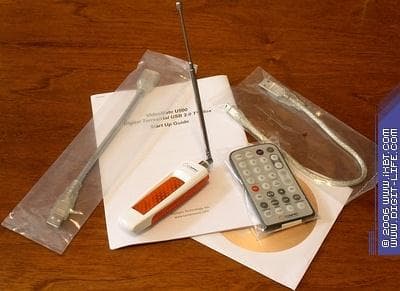

В комплект поставки входят:
- Тюнер
- Внешняя телескопическая антенна
- «Жёсткий» удлинительный кабель USB 2.0
- 2 CD с драйверами и программным обеспечением
- Руководство по эксплуатации тюнера
Доставшийся нам экземпляр комплектовался также обычным удлинительным кабелем, однако описание на официальном сайте о наличии такового умалчивает.

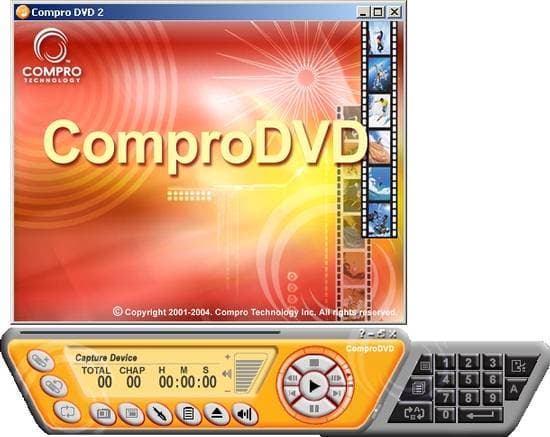

В качестве дополнительного ПО используются: фирменный DVD-проигрыватель ComproDVD 2,
![](images/compro-u500/dvd2.jpg)

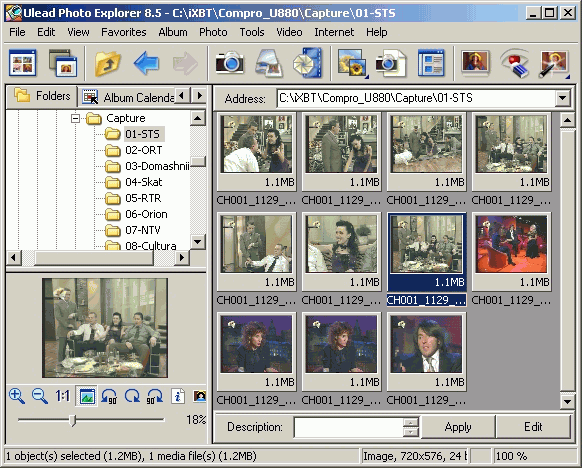

программа Photo Explorer 8.5 SE от Ulead Systems
![](images/compro-u500/ulead-phe-85se.png)

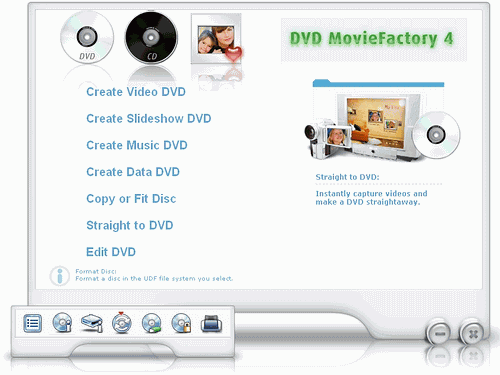

и Ulead DVD MovieFactory 4 SE для создания собственных VCD, SVCD или DVD.
![](images/compro-u500/ulead-dvd-mf-4.png)
Серийные номера программ указаны на конвертах с дисками.
Конструкция и спецификации

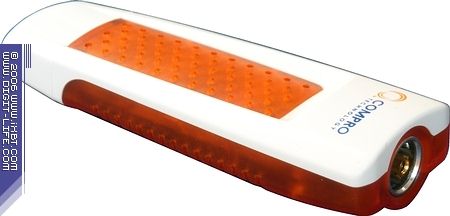

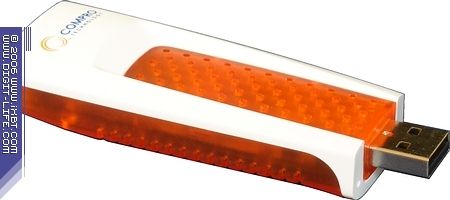

Несмотря на яркое двухцветное исполнение и футуристические обводы корпуса, тюнер не выглядит аляповатым, дизайн вполне гармоничен. Полупрозрачные перфорированные оранжевые вставки позволяют разглядеть плату с нижней стороны и не мешают обзору жёлтого индикаторного светодиода с верхней. В отличие от AVerTV DVB-T Volar, мягкая подсветка вряд ли способна вызвать раздражение.
![](images/compro-u500/compro-u500-1.jpg)
![](images/compro-u500/compro-u500-2.jpg)
Об AVerTV DVB-T Volar мы вспомнили не зря, U500 построен на точно такой же элементной базе.

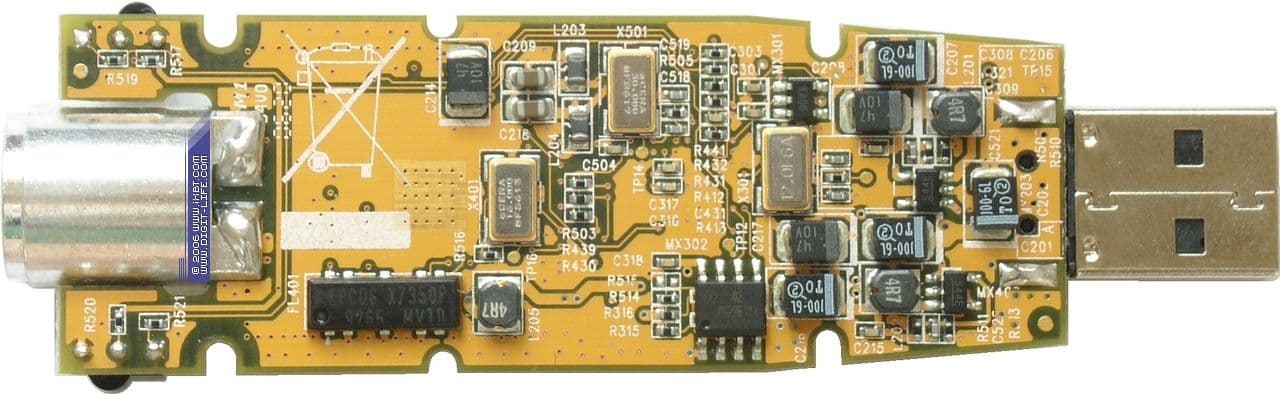

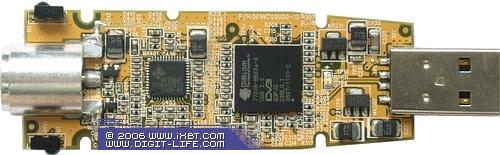

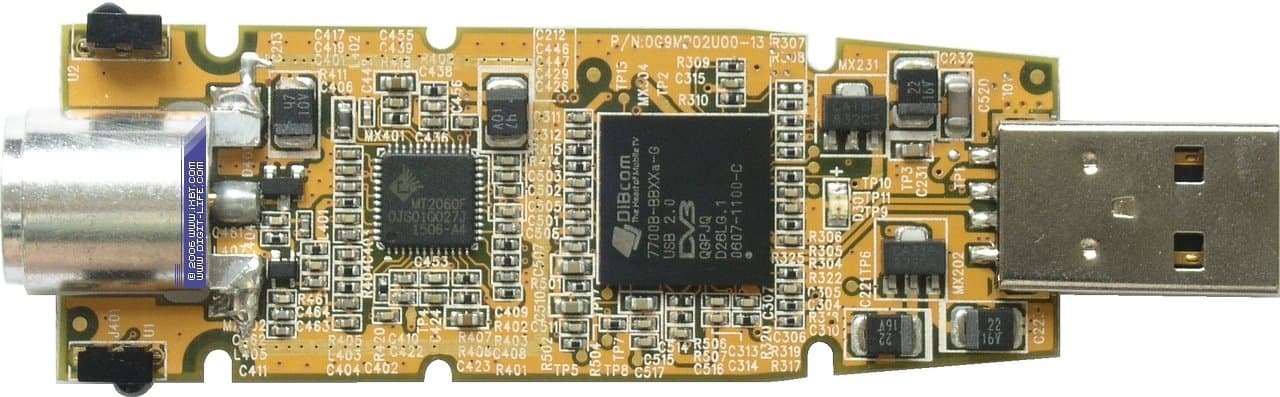

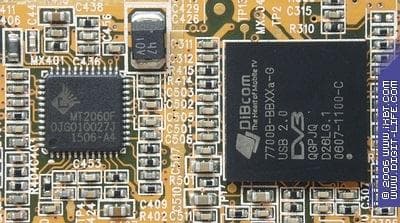

Приём сигнала обеспечивает экономичный (1W) ВЧ-блок МТ2060 производства Microtune, Inc., кроме тюнера от AVerMedia, знакомый нам по Gainward Hollywood@Home (YUAN PD300 DVB-T mini).
Микросхема DIB7700-P от DiBcom представляет собой COFDM демодулятор/USB 2.0-контроллер, также отличающийся низким энергопотреблением (300 mW).
![](images/compro-u500/chips.jpg)

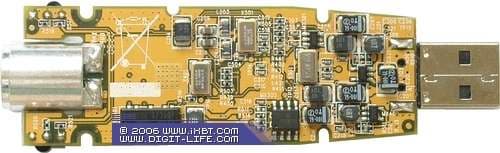

На плате установлены два ИК-датчика, что позволяет снизить влияние расположения тюнера относительно линии работы пульта ДУ.
Для Compro VideoMate U500 заявлены:
- Интерфейс USB 2.0 (USB 1.x не поддерживается)
- Диапазон 48,25-863,25 МГц
- Полоса пропускания — 6 (NTSC), 7/8 (PAL) МГц
- Программное декодирование MPEG-2
- Многооконные режимы воспроизведения файлов PIP (Picture in Picture)/POP (Picture on Picture)
- Режим отложенного просмотра TimeShift
- Планировщик записи с включением компьютера из режимов Standby (S3) и Hibernate (S4)
- Многоканальный предварительный просмотр
- Индивидуальные настройки цветности, яркости, контраста и чёткости для каждого канала
- Поддержка EPG
- Поддержка субтитров
- Поддержка MPEG2 HDTV (1080i / 720p)
- Поддержка списка избранных каналов
- Быстрое переключение каналов
- Поддержка видеоизображения на поверхности рабочего стола
- Функция непосредственной записи на VCD/DVD Straight-to-Disc
- Запись транспортного потока
- Полнофункциональный пульт ДУ
- Поддержка Windows XP/Windows XP Media Center Edition
Возможность работы с пультом ДУ привела к увеличению габаритов, размеры тюнера составляют 94×32×18 мм против 90×26×11 мм у U3 и 70×25×10 (!) мм у AVerTV DVB-T Volar. Вес U500 — 40 г.
Конфигурация тестового компьютера
- Процессор AMD Athlon 64 4000+
- Материнская плата ASUS A8N SLI Deluxe (чипсет NVIDIA nForce4 SLI)
- Оперативная память 1 ГБ
- Видеокарта HIS IceQ RADEON X1600 PRO Turbo
- Жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA
- Операционная система Windows XP Professional (SP2) ENG
Подключение и настройка
Источником DVB-T сигнала выступал передатчик ООО «ОКТОД», вещающий в тестовом режиме на 34 телевизионном канале. Антенны установлены на мачте высотой 150 м, расположенной в районе Хорошево — Мневники г. Москвы по адресу: ул. Демьяна Бедного, 24. Тестирование проводилось на ул. генерала Глаголева (район станции метро «Октябрьское поле»). Приём осуществлялся на внешнюю антенну из комплекта.

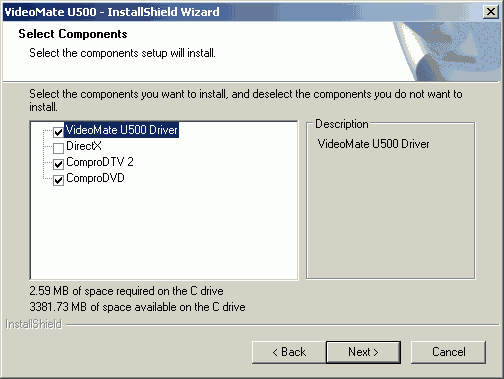

Установочное меню, традиционно реализованное средствами InstallShield, представляет собой выбор устанавливаемых компонентов.
![](images/compro-u500/setup.png)
После установки в разделе Sound, video and game controllers появляется устройство VideoMate U500,
![](images/compro-u500/devices-1.png)
а в системном трее — иконки планировщика и резидентной программы для работы с пультом ДУ.
![](images/compro-u500/icon.png)
В процессе тестирования использовался драйвер версии 3.0.0.9 и программа ComproDTV 2.8.0.4.

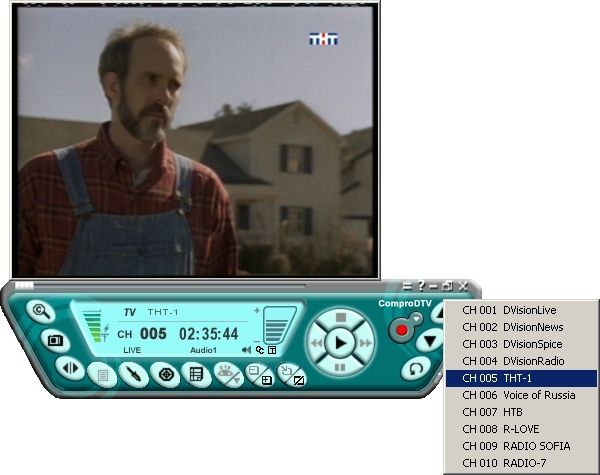

Особенности стандарта обеспечивают полную идентичность возможностей программы ComproDTV 2 для всех DVB-T тюнеров компании. Интерфейс ComproDTV 2 выдержан в одном стиле с остальными программами, используемыми с тюнерами этого производителя с поправкой на отличия между аналоговым и цифровым форматами.
![](images/compro-u500/dtv.jpg)
ComproDTV 2 имеет поддержку нескольких языков интерфейса, в том числе, русского. Перевод выполнен достаточно грамотно, однако мелкие недочёты типа не совсем аккуратного размещения некоторых надписей на кнопках слегка омрачают положительное впечатление от локализации.

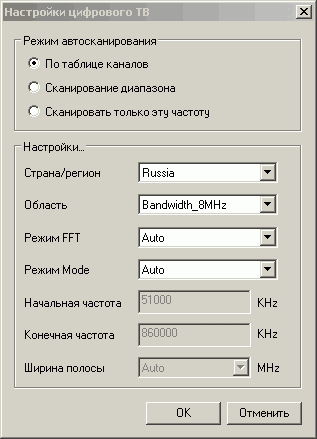

Кнопка Digital TV Settings в меню Канал вызывает настройки поиска. В отличие от программ некоторых производителей, ComproDTV 2 предоставляет пользователю возможность тонкой настройки параметров сканирования. Поиск возможен по региону, заданному диапазону и в пределах одной частоты.
![](images/compro-u500/settings-1-1.png)

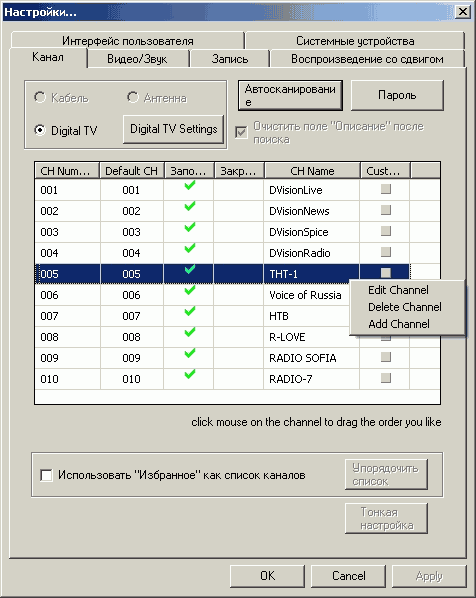

Так же, как у U3, выбор России привёл к успешному результату.
![](images/compro-u500/settings-1-2.png)

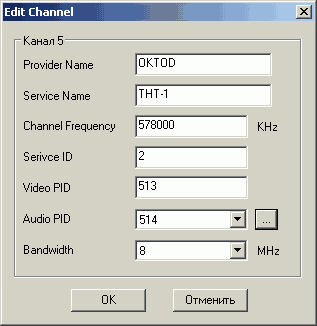

Для каждого канала возможна ручная установка параметров, в том числе, значений VPID (Video Program Identification) и APID (Audio Program Identification), использующихся для идентификации станций при передаче нескольких каналов на одной частоте. Доступно ручное добавление/удаление, однако эти операции возможны только при наличии в списке хотя бы одного канала. Странное ограничение, надо сказать.
![](images/compro-u500/settings-1-3.png)
Сортировка каналов осуществляется перетаскиванием их мышью с зажатой левой кнопкой. Поддерживается один пользовательский список избранных каналов.

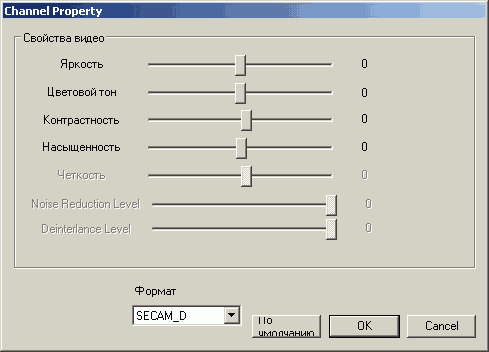

Индивидуальная настройка яркости, контраста, цветности, оттенка и чёткости для каждого канала практически не встречается в программах для работы с DVB-T тюнерами. Несомненный плюс Compro Technology.
![](images/compro-u500/settings-1-4.png)

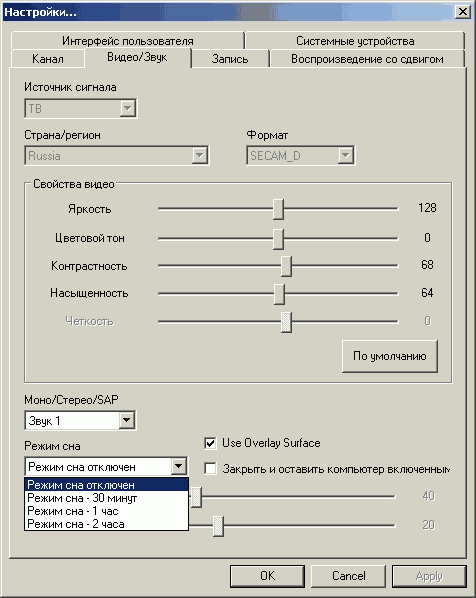

Общие настройки яркости, контраста, цветности, оттенка и чёткости находятся в разделе Видео/Звук. Настройка Mono/Stereo/SAP позволяет выбрать звуковую дорожку (при наличии нескольких вариантов).
![](images/compro-u500/settings-2.png)
Опции записи при работе с MPEG2-потоком в формате DVB-T недоступны. Изменению подвержено только время буфера в режиме отложенного просмотра TimeShift.

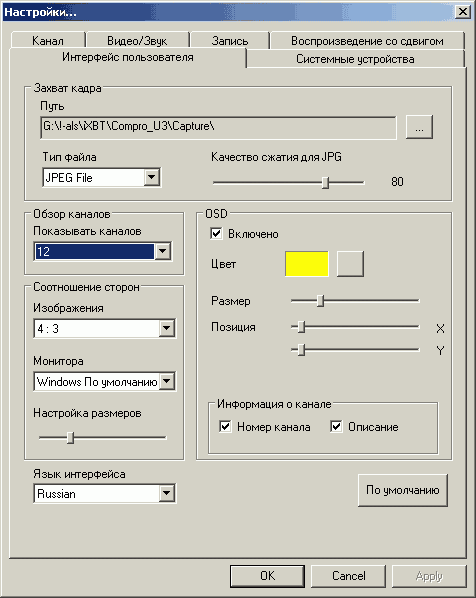

В разделе Интерфейс пользователя можно настроить размер, цвет и расположение экранного меню, выбрать формат захвата кадров (BMP и JPEG) и размер матрицы для режима предварительного многоканального просмотра. Опция Настройка размеров отвечает за масштабирование изображения при просмотре. Владельцам LCD-мониторов предоставляется возможность оценить настройку пропорций полноэкранного режима.
![](images/compro-u500/settings-5.png)
Дополнительные возможности
В последних версиях ComproDTV 2 разработчики творчески подошли к возможности передачи нескольких каналов на одной частоте в формате DVB-T. Для таких каналов в программе реализован полноценный многоканальный просмотр (!) до 4 программ одновременно. При этом в одном из окон возможен не только просмотр, но и запись/режим отложенного просмотра TimeShift.

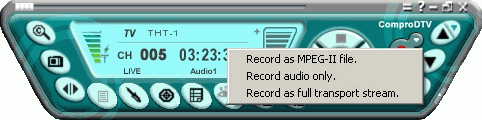

Поддерживается запись программного потока (Program Stream), содержащего дополнительную сервисную информацию транспортного потока (Transport Stream) и звука. При этом запись аудио осуществляется в формате mp3 (!).
![](images/compro-u500/record.png)

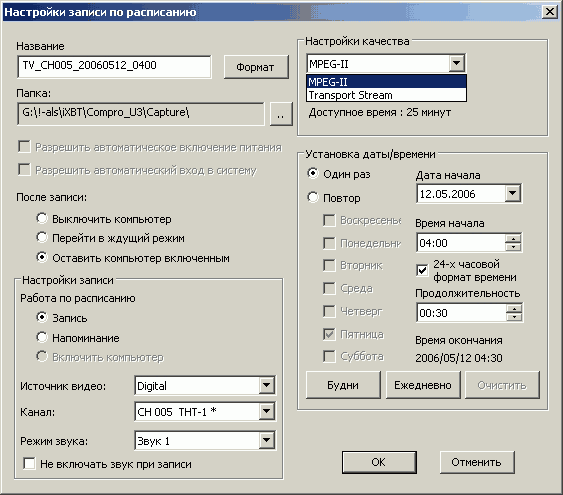

В планировщике реализовано отключение компьютера и переход в ждущий режим после окончания запланированного задания. Поддерживается вывод компьютера из режимов Standby и Hibernate для выполнения задач (осуществляется за 5 минут до запланированного времени).
![](images/compro-u500/shedule.png)
Имеется галерея захваченных кадров.

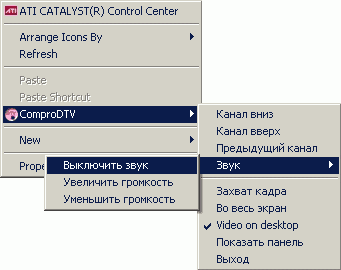

Необычно организовано управление программой в режиме вывода видеоизображения на поверхность рабочего стола. В системное контекстное меню добавляется соответствующий пункт, позволяющий обойтись без панели управления, значка в системном трее и прочих ухищрений.
![](images/compro-u500/video-on-desktop.png)
Более того, реализована совместная работа этого режима с многоканальным просмотром, при которой один видеопоток выводится на рабочий стол, остальные отображаются в оконном режиме.
В состав Ulead DVD MovieFactory входит Ulead Disc-Direct SDK, позволяющий осуществлять захват непосредственно на оптический диск (функция Straight-to-Disc). Соответствующая кнопка появляется в интерфейсе ComproDTV 2 только после установки этой программы.
Качество
Разумеется, телескопическая антенна из комплекта поставки в большинстве случаев не сможет обеспечить хорошее качество приёма, но в некоторых ситуациях такое решение, безусловно, способно оказаться более эффективным по сравнению с типовыми компактными DVB-T антеннами.
Согласно показаниям индикатора на панели ПО, уровень сигнала составлял 54%, что почти в два раза превышает аналогичный параметр у AVerTV DVB-T Volar. Впрочем, сравнивать эти показатели напрямую некорректно, так как производители зачастую используют разные методы при определении этого параметра.

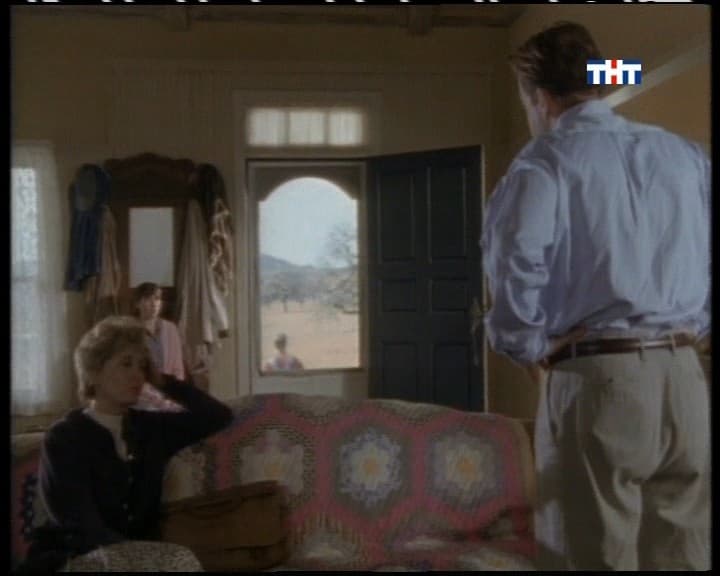

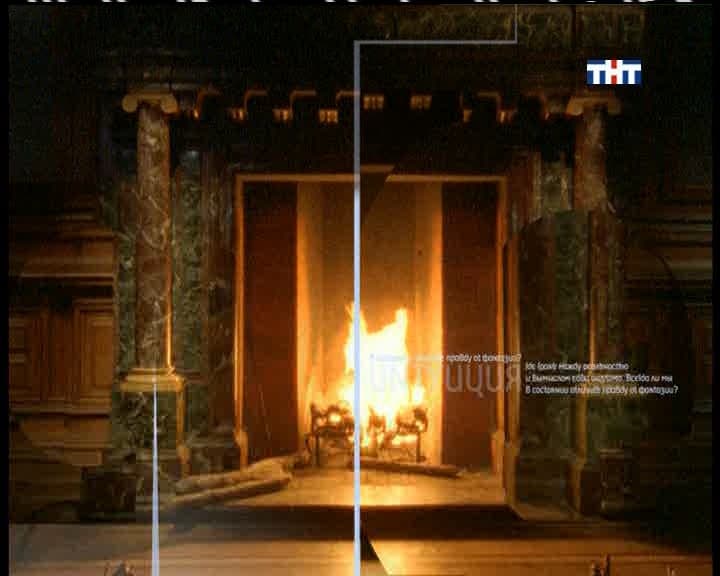

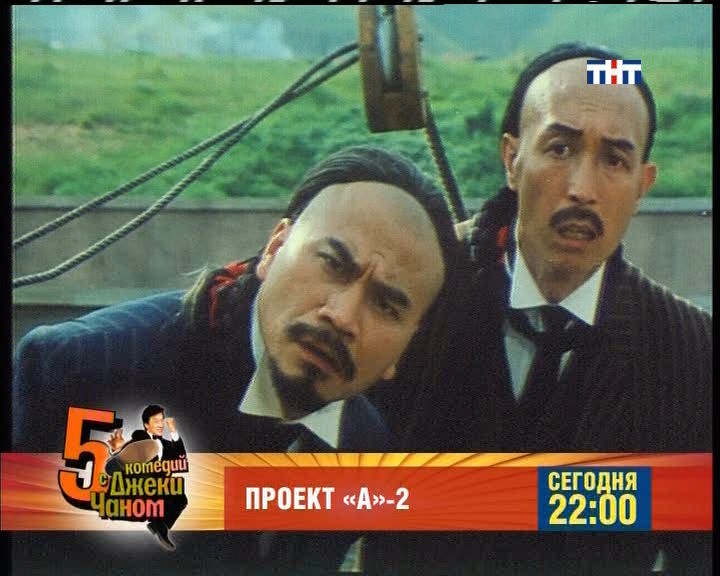

В процессе тестирования нареканий на качество приёма не возникло. Артефактов MPEG-компрессии, эффекта «подтормаживания» и рассинхронизации изображения со звуком замечено не было.
Удивляет формулировка «High-quality MPEG-2 formats digital TV recording», обещающая высококачественную запись. Параметры потока определяются исключительно передающей стороной, в частности, результат работы ООО «ОКТОД» пока ничуть не подходит под это определение. Остаётся надеяться, что с переходом из тестового режима в штатный ситуация изменится.

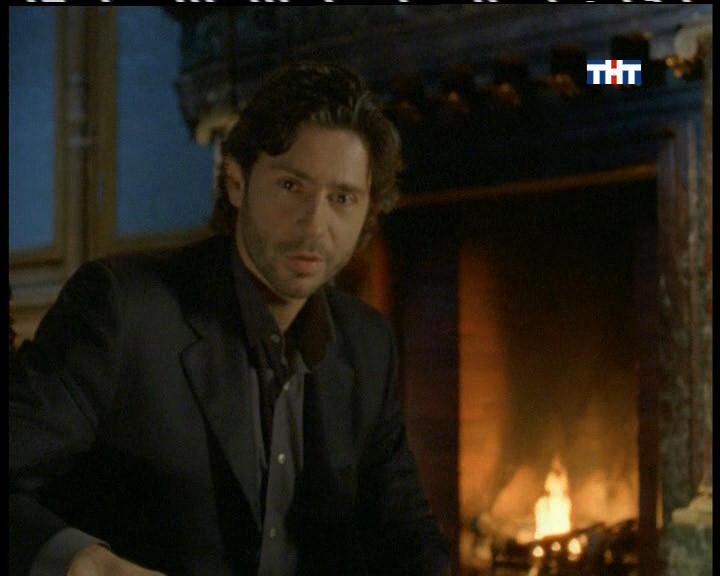

Стандарт DVB-T позволяет транслировать передачи с максимальными характеристиками, соответствующими параметрам телевидения высокой чёткости (1080i/720p). Увы, в настоящее время ООО «ОКТОД» при трансляции канала ТНТ использует постоянный битрейт 3800 Кбит/с, параметры звука при этом составляют 64 Кбит/с, 48 кГц.
Записанный видеофрагмент продолжительностью 5 секунд доступен по следующей ссылке.
Нагрев устройства при работе практически незаметен.
Пульт ДУ

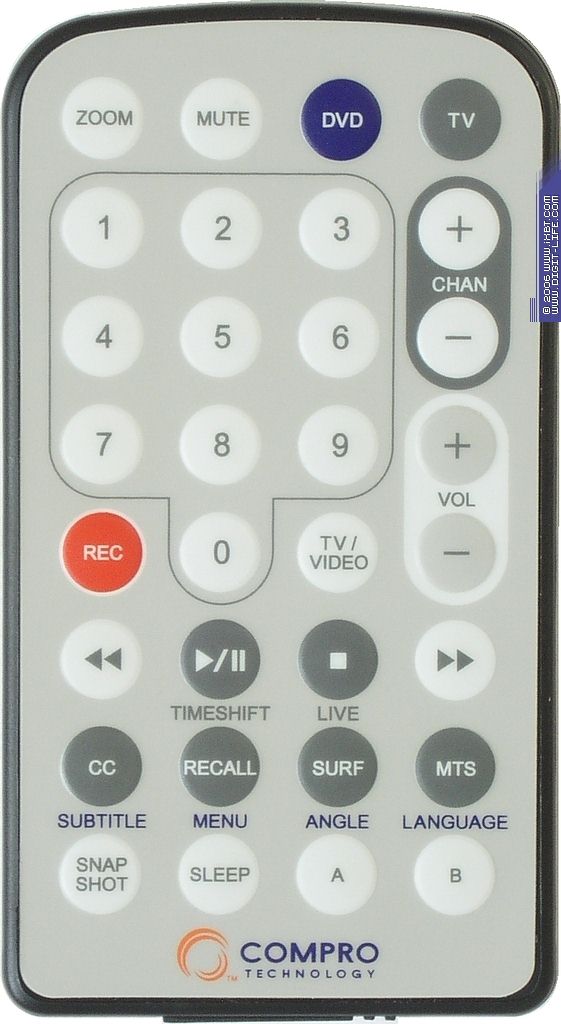

Тюнер комплектуется тем же миниатюрным 32-кнопочным пультом в слим-исполнении, что и VideoMate U900. Компактность пульта позволяет считать его хорошей компанией для U500. Цветовое разделение основных групп кнопок обеспечивает хорошую эргономику. Пульт работает от батарейки CR2025 3V (входит в комплект поставки).
Развеем недоумение читателей, добравшихся до этого места и до сих пор не обнаруживших обещанного в заголовке сюрприза. Дело в том, что тюнер в сочетании с пультом ДУ представляет собой несколько устройств класса HID (Human Interface Devices).
![](images/compro-u500/devices-2.png)
Это позволяет использовать полученную связку для управления сторонними программами (!). Совершенно непонятно, почему производитель не афиширует такую интересную особенность U500.
Выводы
Хорошее качество приёма, оригинальный внешний вид, низкое энергопотребление, возможность управления сторонним ПО при помощи комплектного пульта ДУ, использование «жёсткого» кабеля для подключения обеспечивают Compro VideoMate U500 награду нашего сайта за дизайн.
Плюсы
- Хорошая чувствительность
- Компактный размер
- Режим отложенного просмотра TimeShift
- Возможность одновременного просмотра каналов, передаваемых на одной частоте
- Многооконные режимы воспроизведения файлов PIP (Picture in Picture)/POP (Picture on Picture)
- Многоканальный предварительный просмотр
- Индивидуальные настройки цветности, яркости, контраста и чёткости для каждого канала
- Поддержка EPG
- Поддержка субтитров
- Поддержка MPEG2 HDTV (1080i / 720p)
- Поддержка списка избранных каналов
- Возможность вывода видеоокна без рамки
- Оригинальный режим вывода видеоизображения поверх рабочего стола
- Возможность отключения компьютера после завершения записи
- Функция непосредственной записи на VCD/DVD Straight-to-Disc
- Запись транспортного потока
- Полнофункциональный пульт ДУ с возможностью управления сторонними приложениями
- Поддержка Windows XP Media Center Edition
- Русскоязычный интерфейс
Минусы
- Не обнаружено
Являясь аппаратным аналогом актуального DVB-T тюнера от AVerMedia, VideoMate U500 мало того, что имеет более функциональное ПО с оригинальными дополнительными возможностями, но ещё и комплектуется пультом ДУ. В этой ситуации AVerTV DVB-T Volar может противопоставить только большую компактность, но ситуацию, в которой разница в размерах может оказаться критической, представить сложно. Непонятным остаётся разве что рыночное положение U3 по отношению к U500. Зачастую новая модель в линейке Compro Technology при минимальной разнице в цене делает бессмысленной покупку предыдущей. Однако в этом сравнении пока не участвует такой немаловажный параметр как розничная стоимость, которая и будет влиять на окончательный выбор потенциальных покупателей после появления этих устройств на прилавках магазинов.
