Компьютерные TV-тюнеры, имеющие возможность аппаратного кодирования в MPEG1/2, наконец-то, начали появляться на российском рынке в количестве, достаточном для того, чтобы говорить о свободе выбора. В начале появления первых моделей подобных устройств во главу угла пользователями ставились возможности штатного ПО, альтернативные варианты рассматривались в самую последнюю очередь. Немалую роль в этом сыграла политика одного из первопроходцев — компании GOTVIEW, превратившей свою программу для работы с TV-тюнерами в безусловно функционального, но всё-таки, монстрика, способного отпугнуть неопытного пользователя одним только количеством настроек. Как это обычно бывает, первыми покупателями тогда ещё экзотических моделей тюнеров с аппаратными кодировщиками стали энтузиасты, не только одобряющие такой подход, но и регулярно предлагающие разработчику реализацию всё новых и новых функций. А тем временем, мир постепенно осваивал новое творение компании Microsoft — операционную систему Windows XP Media Center Edition, предназначенную в том числе для так называемых Home Theater Personal Computer. Основными принципами при разработке мультимедийного интерфейса этой OS стали именно доступность и наглядность. А схема распространения Media Center Edition, предусматривающая только OEM-поставки, привела к тому, что многие производители компьютерных TV-тюнеров пополнили свой ассортимент устройствами, рассчитанными исключительно на работу с этой операционной системой. Странно было бы, если бы такая компания как AVerMedia Technologies Inc., осталась в стороне. Интересно, что до этого в линейке AVerMedia уже существовал тюнер с аппаратной компрессией — AVerTV PVR. Несмотря на это, выпуск нового устройства, по всей видимости, оказался экономически более целесообразным, нежели адаптация этой модели к работе с интерфейсом Windows XP MCE. С другой стороны, вполне возможно, что схемотехнику AVerTV PVR сочли несколько устаревшей, да и реализация поддержки мультимедийной операционной системы у предыдущей модели могла создать ненужную конкуренцию новым разработкам. Множественное число не случайно, семейство МСЕ-тюнеров компании состоит из нескольких моделей. Но к этому мы постараемся вернуться в будущих материалах.
Комплект поставки
AVerTV PVR 150 Plus (внутреннее название M113) предназначен в первую очередь для сборщиков. Этим объясняется упаковка в белую коробку без каких-либо опознавательных знаков. Подобный подход стал причиной появления надписи «white box» в описании этой модели.
Комплект поставки получился более чем скромным. В него входят:
- Тюнер
- FM-антенна
- CD с драйвером
Отсутствие пульта ДУ объясняется тем, что Windows XP MCE рассчитана на использование специальных сертифицированных устройств дистанционного управления. Альтернативу таковым на нашем рынке можно найти в виде пульта от тюнеров производства GOTVIEW, также продающегося отдельно.
Конструкция и спецификации

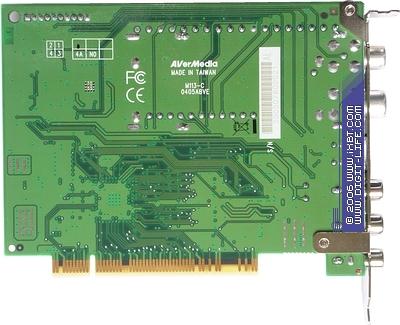

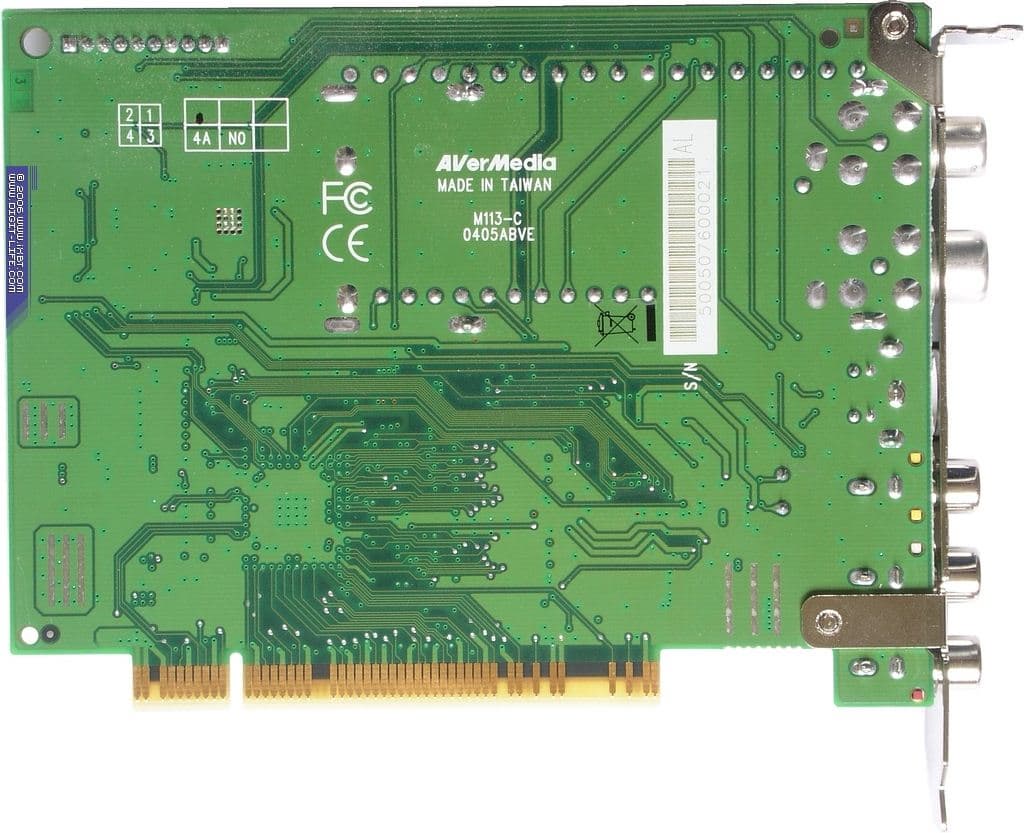

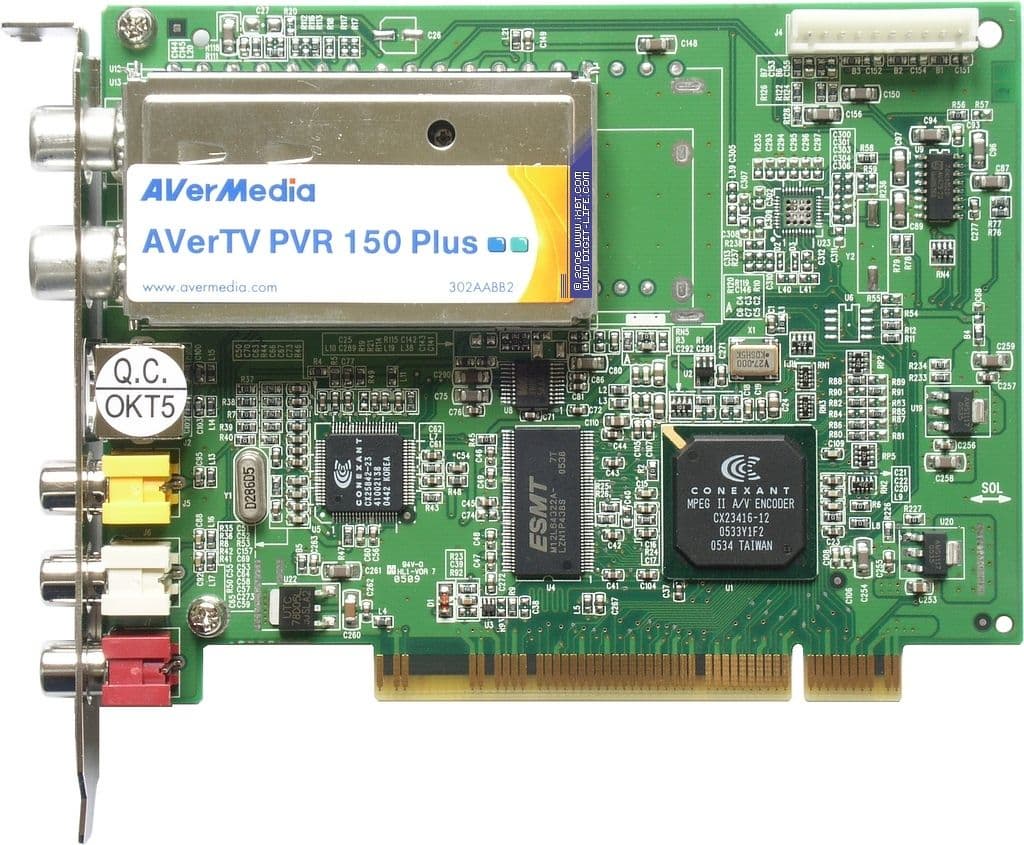

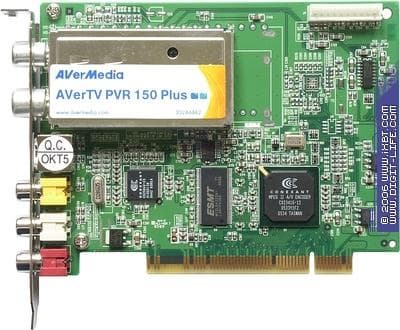

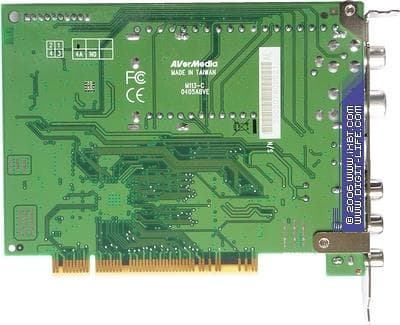

В отличие от многих конкурирующих продуктов, плата AVerTV PVR 150 Plus имеет полноразмерный дизайн. С одной стороны, такой подход лишает пользователя возможности установки в низкопрофильный корпус, с другой — позволяет реализовать полный комплект стандартных входных разъёмов. Инженеры AVerMedia верны себе в использовании керамических конденсаторов, электролитические элементы на плате отсутствуют.

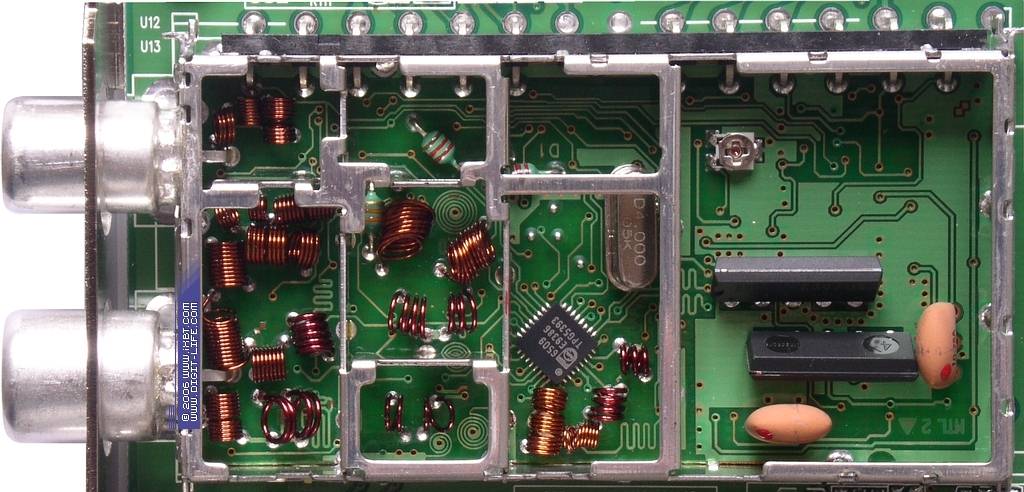

ВЧ-блок Philips FM1216ME/I H-5 (Mk5) относится к последнему поколению классических приёмников, производимых Philips Electronics.
Для аналогово-цифрового преобразования используется последняя разработка Conexant Systems, Inc. — 10-битный АЦП CX25842-23. От знакомого нам по устройствам других производителей CX25843 этот чип отличается отсутствием поддержки декодирования стереозвука в формате BTSC, EIA-J, что в условиях отсутствия такового нельзя считать недостатком.
![](images/aver-m113/chip-1.jpg)
Аппаратное сжатие в MPEG1/2 осуществляется при помощи популярного в настоящее время энкодера Conexant CX23416-12.
![](images/aver-m113/chip-2.jpg)
Модуль памяти производства Elite Semiconductor Memory Technology Inc. ёмкостью 8 МБ используется под буфер MPEG1/2-кодировщика.
![](images/aver-m113/memory.jpg)
Практически полная аппаратная тождественность с PCI DVD2 Deluxe объясняется базированием на одном и том же референс-дизайне Falcon2. Впрочем, схожесть основных используемых микросхем, как показывает практика, ни в коей мере не означает, например, одинакового качества приёма.
Особенности использования тюнера сводят официальный перечень спецификаций к возможностям Windows XP MCE. Отдельно отметим размеры (91,5×88,3×17,5 мм), вес (180 г), наличие FM-радио и поддержку декодирования стереозвука A2/NICAM.
Конфигурация тестового компьютера
- Процессор Athlon 64 3800+ (Socket 939)
- Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
- Оперативная память 2 ГБ Samsung
- AВидеокарты HIS ATI RADEON X1800XT/NVIDIA GeForce 7900GT
- Звуковая карта Creative Sound Blaster Audigy 2ZS
- Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
- Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
- DVD ROM 12x/48x Hitachi GD-7500BV
- DVD ReWriter BENQ DW1640
- DVD ReWriter NEC ND-3500A
- Блок питания Thermaltake HPC-420-102 DF
- Операционная система Windows XP Professional (SP2) ENG
Список эфирных каналов при тестировании
![](images/aver-m113/channels-levels.png)
Подключение
На планке тюнера по вышеописанным причинам не нашлось места для привычного разъёма ИК-датчика пульта ДУ. Там находятся антенные FM- и TV-разъёмы, S-Video, композитный видеовход и 2 RCA для подключения источников звукового сигнала.
![](images/aver-m113/io.jpg)
По просьбе главного редактора нашего бумажного журнала Кирилла Кочеткова, уже столкнувшегося с подобной проблемой, хочется обратить внимание на крайний аудиоразъём, размещение которого может создать определённые неудобства в случае наличия на системной плате каких-либо схемотехнических элементов в месте его появления после установки тюнера.
10-контактный разъём в верхней части платы предназначен для подключения к дополнительным аудио- и видеовходам на передней панели корпуса в случае наличия таковых.
Настройка

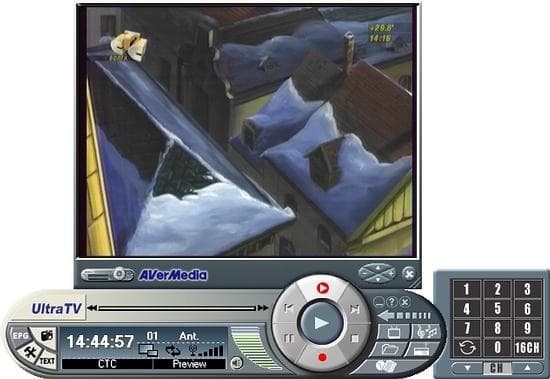

Здесь было бы вполне уместно дать ссылку на статью Родиона Шингарева Windows XP Media Center Edition — установка и настройка и со спокойной совестью перейти к оценке качества. Однако особенности национального рынка не позволяют отделаться так легко. Дело в том, что для пользователей, не имеющих возможности приобрести Windows XP MCE, либо не желающих менять операционную систему, предусмотрен альтернативный вариант. Пользуясь случаем, упомянем о появившемся российском форуме технической поддержки, в файловом разделе которого можно найти программу UltraTV версии 5.3.0.10 для работы с AVerTV PVR 150 Plus.
![](images/aver-m113/tv.jpg)
Отметим, что программа носит статус неподдерживаемой (!), так что, стабильную работу производитель не гарантирует. Но об этом далее по тексту.
При тестировании также использовался драйвер версии 2.1.0.27.

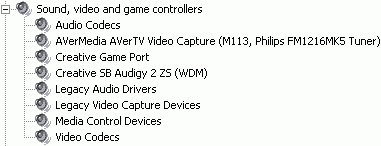

После установки в разделе Sound, video and game controllers появляется устройство с длинным названием AVerMedia AVerTV Video Capture (M113, Philips FM1216 MK5 Tuner),
![](images/aver-m113/devices.png)
а в системном трее — иконка программы Quick TV, ввиду отсутствия пульта ДУ отвечающей только за использование планировщика.
![](images/aver-m113/icon.png)
Несмотря на новое название, интерфейс UltraTV не способен скрыть недвусмысленную связь с программой AVerTV, предназначенной для работы с другими моделями тюнеров компании. Несколько удивляет отсутствие русского языка, но это можно списать на пресловутую «неподдерживаемость».

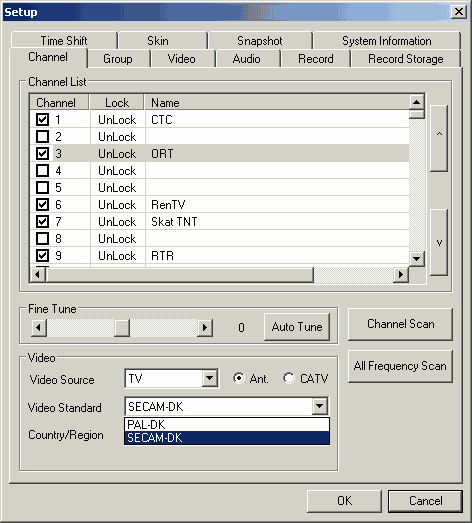

Поиск каналов возможен как по списку, так и по частоте (All Frequency Scan). России в списке стран не обнаружилось, возможной альтернативой можно считать Казахстан. Впрочем, выбор региона для успешного поиска каналов не потребовался.
![](images/aver-m113/settings-1.png)
Для каждого канала можно выбрать стандарт цветности (PAL-DK/SECAM-DK), никак не влияющий на работу автоматического определения, реализованного в CX2584x.

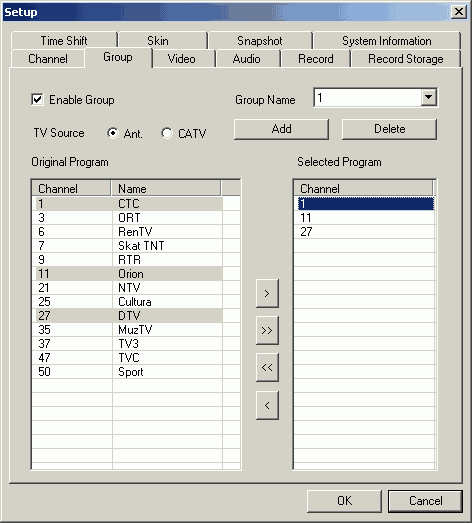

Традиционно поддерживаются группы каналов.
![](images/aver-m113/settings-2.png)

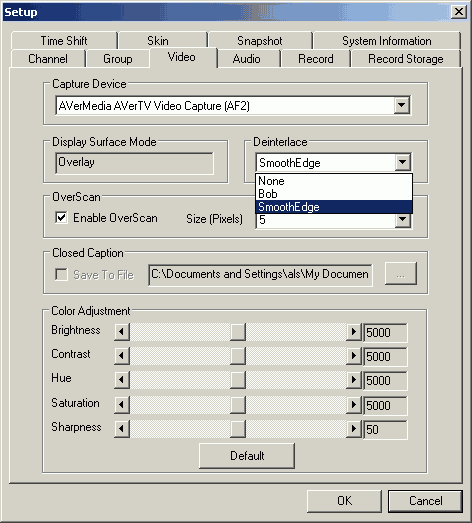

В разделе видеонастроек находятся масштабирование (OverScan) и выбор из двух алгоритмов деинтерлейсинга — Bob и SmoothEdge. Значения яркости, контраста, оттенка, насыщенности и чёткости применяются одновременно ко всем каналам.
![](images/aver-m113/settings-3.png)

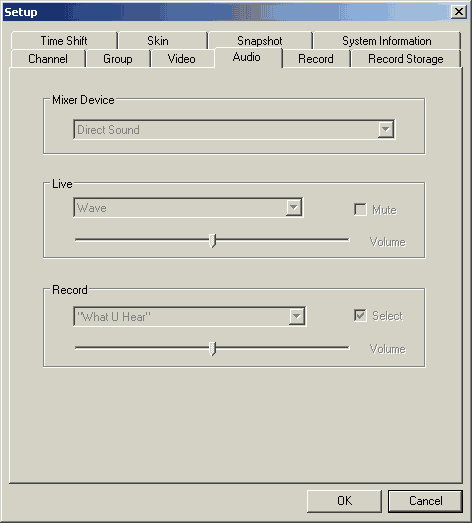

Звук передаётся по PCI, поэтому аудионастройки годятся только для мониторинга уровней системного микшера.
![](images/aver-m113/settings-4.png)

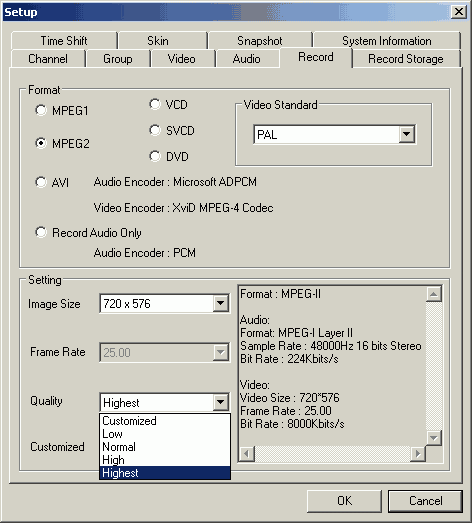

В настройках записи можно найти несколько предустановленных профилей для захвата в MPEG1/2 при помощи аппаратного кодера.
![](images/aver-m113/settings-5-1.png)

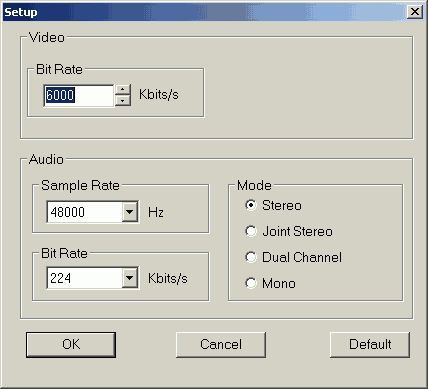

Доступны ручная установка разрешения, видео- и аудиобитрейта, режим звука (Stereo, Joint Stereo, Dual Channel, Mono) и частота дискретизации. Возможность записи с переменным битрейтом по непонятным причинам отсутствует.
![](images/aver-m113/settings-5-2.png)
Поддерживается программное сжатие с любыми установленными в системе кодеками.

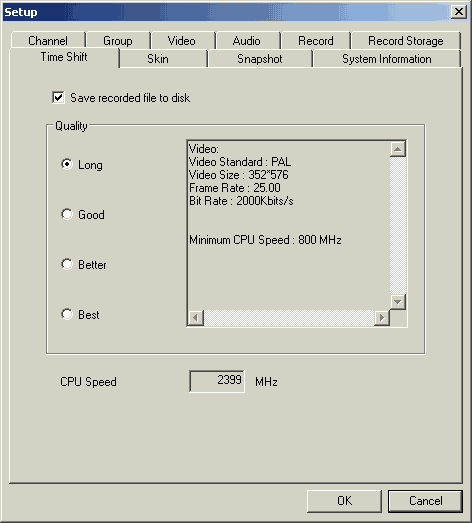

В разделе настроек режима отложенного просмотра Time Shift (используется только аппаратный кодер) можно выбрать один из четырёх профилей — Long (352×576, 2000 Кбит/с), Good (640×576, 2000 Кбит/с), Better (640×576, 5000 Кбит/с), Best (720×576, 8000 Кбит/с) и разрешить сохранение буферного файла.
![](images/aver-m113/settings-7.png)
Возможен выбор из трёх вариантов цветового оформления интерфейса — чёрного (по умолчанию), синего и красного.
Программа поддерживает захват нескольких кадров подряд с настраиваемым временным интервалом.
К дополнительным возможностям можно отнести многоканальный предварительный просмотр 16 каналов (только в полноэкранном режиме), галерею захваченных кадров и режим вывода видеоизображения поверх рабочего стола.
UltraTV поддерживает функцию «Картинка-в-картинке», заключающуюся в воспроизведении файлов внутри основного видеоокна.
В заключение, стоит отметить наличие таймера отключения с возможностью выключения компьютера/перехода в энергосберегающий режим, доступного в меню, вызываемом по правой кнопке мыши.
![](images/aver-m113/timer.png)

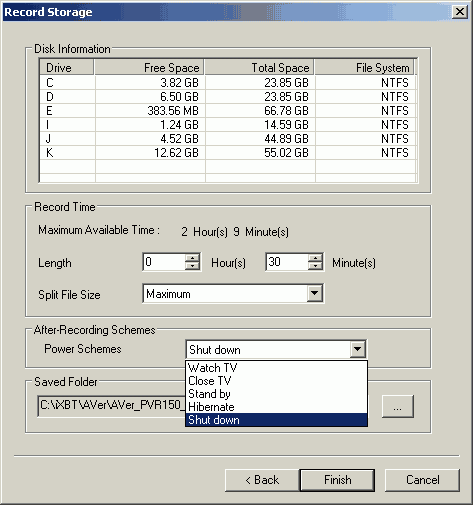

Подобная функциональность присуща и планировщику.
![](images/aver-m113/shedule-2.png)
Качество
Все тюнеры, оснащённые ВЧ-блоками Philips серии Mk5 в моих условиях на 11 канале (215,25 МГц) с неуверенным приёмом демонстрируют эффект, впервые описанный в обзоре GOTVIEW USB2.0 DVD Deluxe. При переключении на этот канал 1-2 секунды может наблюдаться изображение нормального качества, после чего картинка пропадает. Причиной, вероятнее всего, является присутствующее на частоте 223,25 МГц мощное «зеркало» 9 канала (199,25 МГц). Не стал исключением и AVerTV PVR 150 Plus. Решение прежнее — снижение уровня сигнала на 6-10 дБ, позволяющее подавить нежелательный сигнал без особого ущерба для приёма остальных каналов. В остальном, претензий к качеству приёма нет.

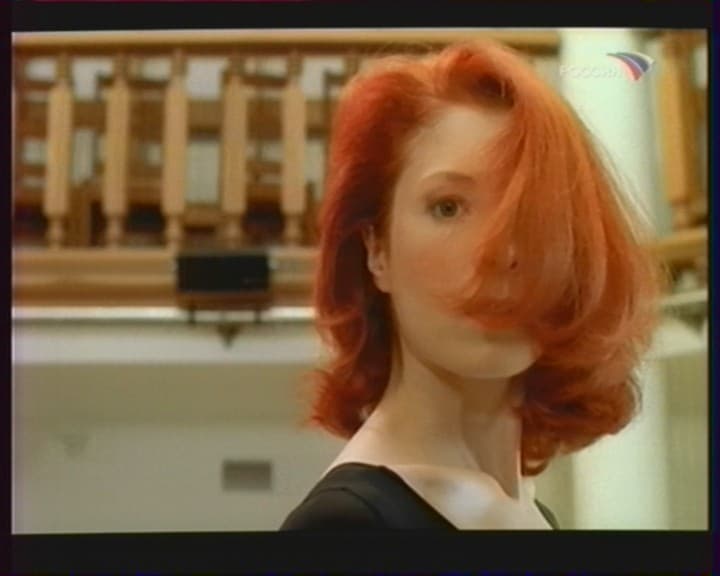

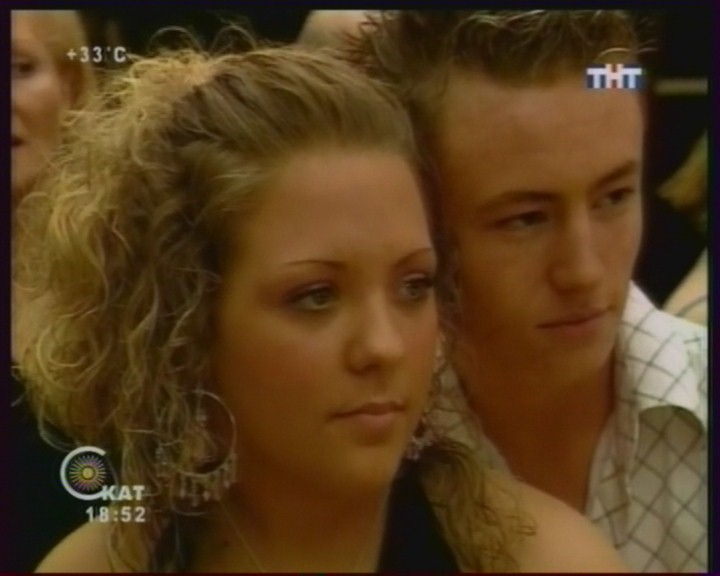

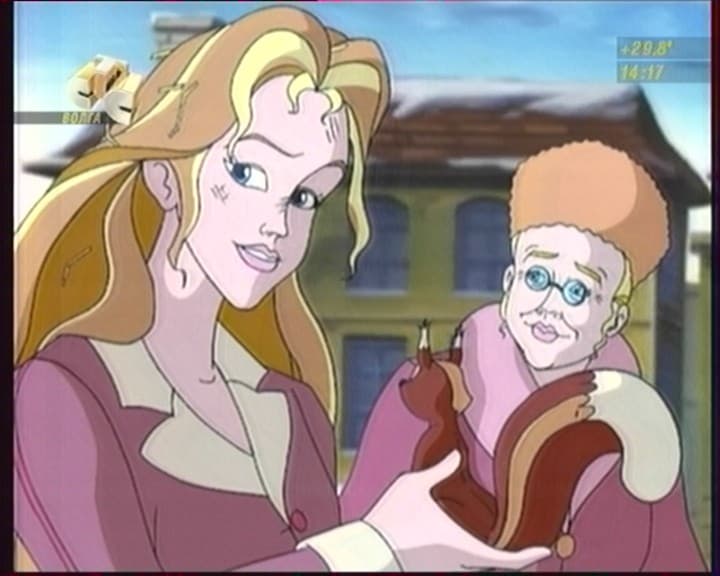

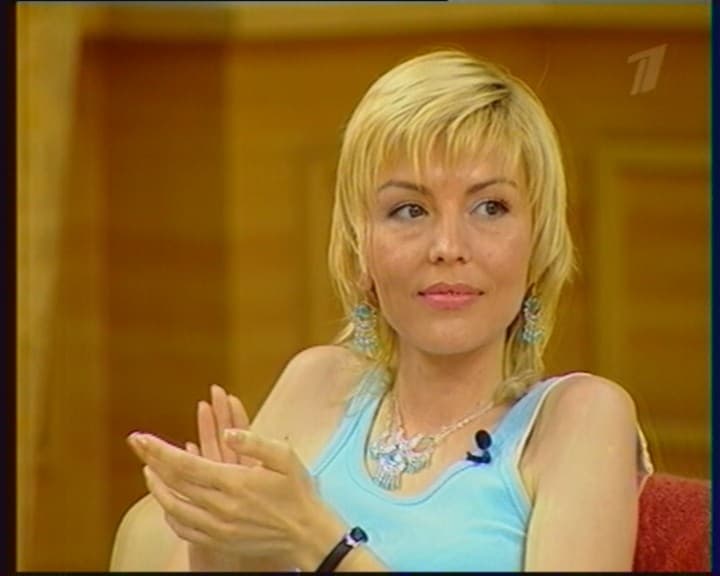

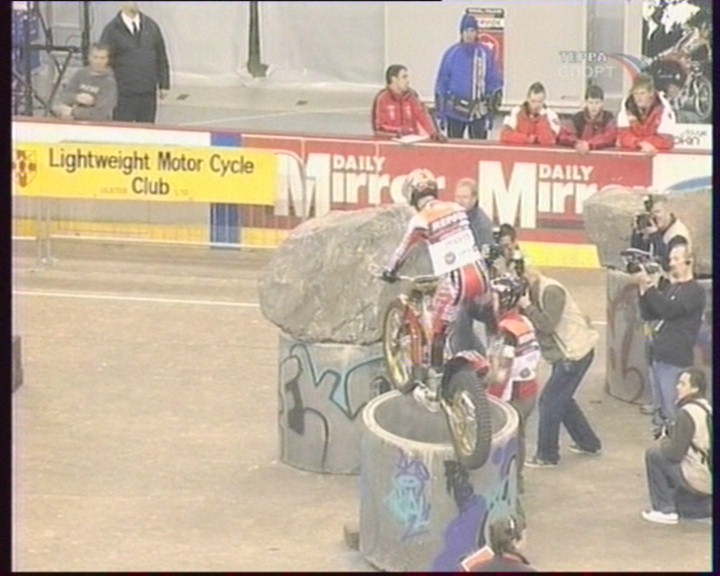

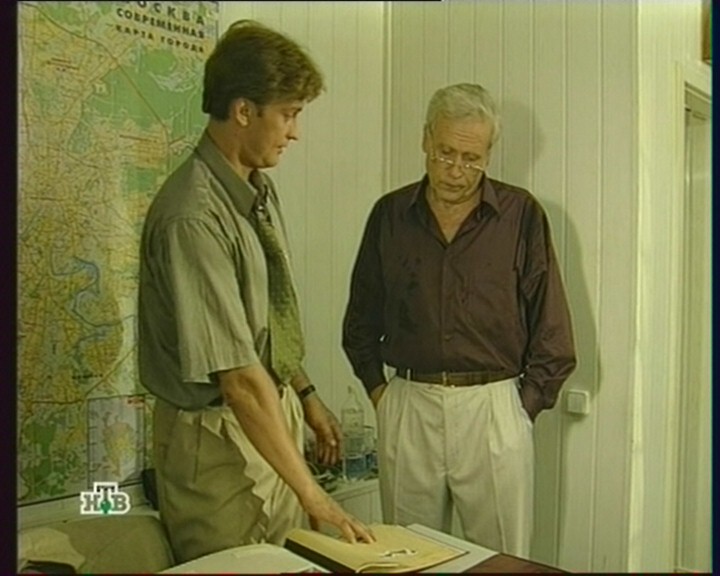

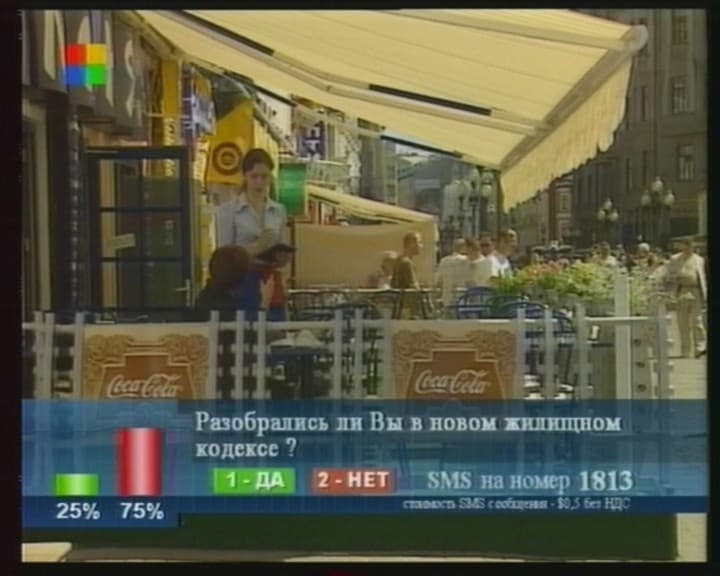

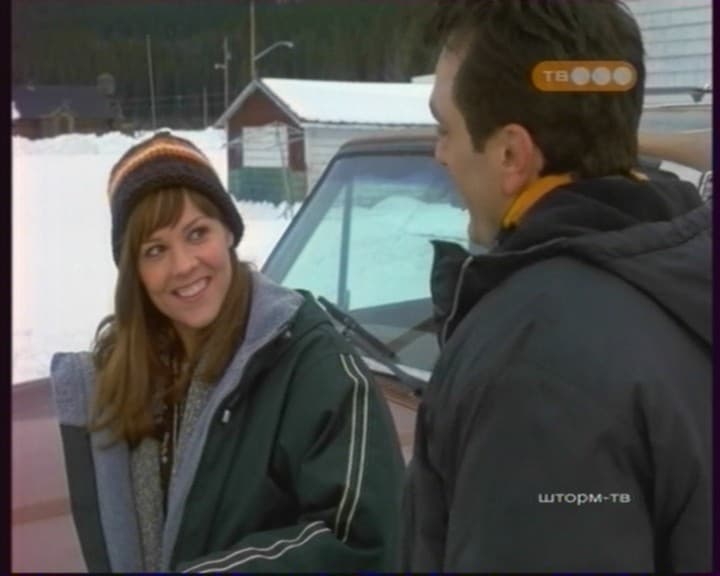

Тюнер демонстрирует характерное для устройств на базе CX2584x неплохое качество изображения, но используемые в штатном ПО алгоритмы деинтерлейсинга несколько снижают чёткость.
Рассинхронизации изображения и звука в процессе тестирования замечено не было. Равно как и проблем с работой режима отложенного просмотра на звуковых картах семейства Creative Audigy. Тем не менее, без шероховатостей не обошлось. Так, при использовании UltraTV наблюдалось исчезновение звука и полная потеря изображения на всех каналах. Причин, приводящих к этим эффектам, выявить не удалось. В обоих случаях положение удавалось исправить перезагрузкой компьютера. Работа тюнера с Windows XP MCE подобных сюрпризов не преподнесла. Работоспособное под этой OS автоопределение стандарта цветности трудно назвать бесполезным в наших условиях.
Записанный видеофрагмент продолжительностью 5 секунд (720×576, 4000 Кбит/с, постоянный битрейт) можно скачать отсюда.

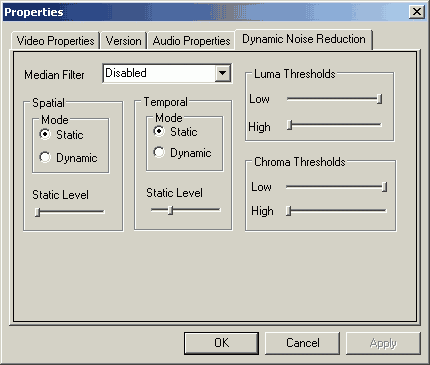

В штатном ПО, равно как и в оболочке Windows XP MCE, отсутствует управление шумоподавлением посредством CX23416. Предлагаемое решение сложно назвать оптимальным, тем не менее, принципиальная возможность тюнинга встроенных средств борьбы с шумом существует. Для этого можно использовать любую программу, предоставляющую доступ к настройкам драйвера, в частности, RadLight Filter Manager.
![](images/aver-m113/noise.png)
FM-тюнер

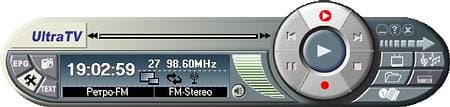

Диапазон частот при работе в FM-режиме составляет 62-108 МГц.
![](images/aver-m113/fm.jpg)

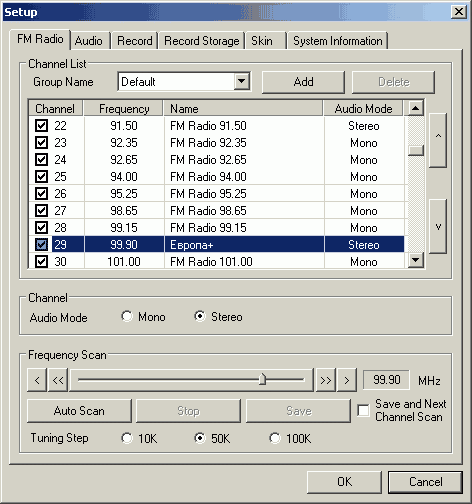

Качество приёма заслуживает самой высокой оценки. Даже полученный после автосканирования список не потребовал тщательной правки.
![](images/aver-m113/settings-fm-1.png)
Напомним, что ВЧ-блоки Philips серий Mk3/Mk5 позволяют принимать FM-радиостанции на телевизионную антенну.
Запись в MP3 ограничена максимально доступными системными параметрами. Ограничение стандартного кодека в 22 кГц 56 Кбит/с традиционно снимается путём его замены на полную версию Fraunhofer MPEG Layer-3 codec.
Под Windows XP MCE тюнер обеспечивает хорошее качество звука, а вот UltraTV страдает низким уровнем громкости как при воспроизведении, так и при записи (скачать 20-секундный фрагмент, MP3, 482 КБ).
Кроме того, с FM связан ещё один любопытный казус. После записи файла и последующего переключения в TV-режим настройки записи переключаются на Record Audio Only. Можно только посоветовать быть внимательнее.
Выводы
Плюсы
- Хорошее качество приёма как в TV-, так и в FM-режиме
- Хорошее качество изображения и звука
- Аппаратная поддержка MPEG-1/2
- Возможность работы как с Windows XP MCE, так и с программой UltraTV
- Автоматическое определение стандарта цветности
- Передача звука по PCI
- Поддержка декодирования стереозвука
- Полный комплект разъёмов для подключения внешних источников, совместимых с бытовыми устройствами
- Масштабирование TV-изображения
- Режим Time Shift как для телевидения, так и для FM-радио
- 16-канальный предварительный просмотр
- Воспроизведение видеоизображения на поверхности рабочего стола
- Воспроизведение файлов в режиме «Картинка-в-картинке»
- Расширенный диапазон УКВ+FM
- Поддержка сторонних кодеков при записи
- Поддержка MP3 при записи с FM-радио
- Возможность отключения/перехода в спящий режим после выполнения запланированной задачи
- Таймер отключения
Минусы
- Отсутствие пульта ДУ
- Отсутствие возможности записи с переменным битрейтом в программе UltraTV
- Отсутствие управления аппаратным шумоподавлением
- Низкий уровень звука в FM-режиме при работе с программой UltraTV
- Иногда возникающие проблемы, требующие перезагрузки
- Отсутствие одновременной поддержки BG и DK в списке каналов программы UltraTV
AVerTV PVR 150 Plus представляет собой добротный тюнер, построенный на современной схемотехнической базе, несмотря на возможность работы с программой UltraTV, предназначенный в первую очередь для использования совместно с Windows XP Media Center Edition. Отсутствие пульта ДУ и недостатки штатного ПО должны компенсироваться адекватной для отечественного рынка стоимостью. К большому сожалению, на данный момент в российских магазинах за эту модель запрашивают около $100, тем самым склоняя потенциальных покупателей к выбору продукции конкурентов.
Средняя текущая цена (количество предложений) AVerTV PVR 150 Plus в московской рознице: Н/Д(0)
«AVerMedia Technologies Inc.»
за предоставленный на тестирование тюнер
