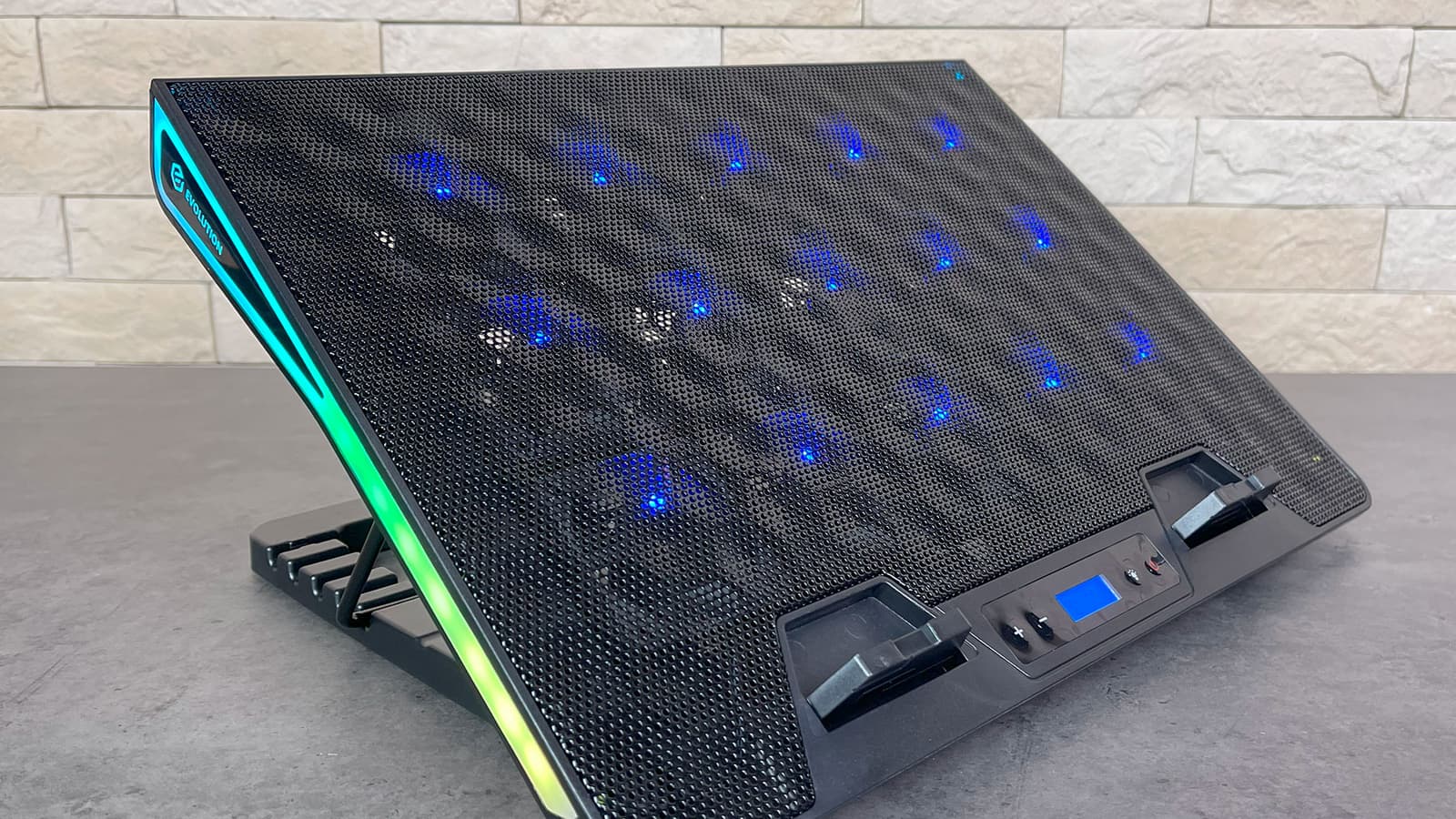

Подставка Evolution LCS-09 RGB для ноутбука до 17 дюймов, с активным охлаждением и красочной подсветкой

Паспортные характеристики, комплект поставки и цена

Описание

Производительные ноутбуки под большой нагрузкой греются и сильно шумят. Это одна проблема. Вторая в том, что с эргономической точки зрения экран лежащего на столе ноутбука, как правило, расположен относительно головы пользователя неоптимальным образом, что в перспективе может привести к различным нехорошим для здоровья пользователя последствием. Хотя бы частично решить обе проблемы позволяют подставки для ноутбуков, которые бывают с активным охлаждением или без него. А если такая подставка еще служит и украшением рабочего места, например, имеет декоративную подсветку, то к чистой утилитарности добавляется еще и источник эстетики. Примером подставки, сочетающий все три момента, является рассматриваемая модель Evolution LCS-09 RGB.

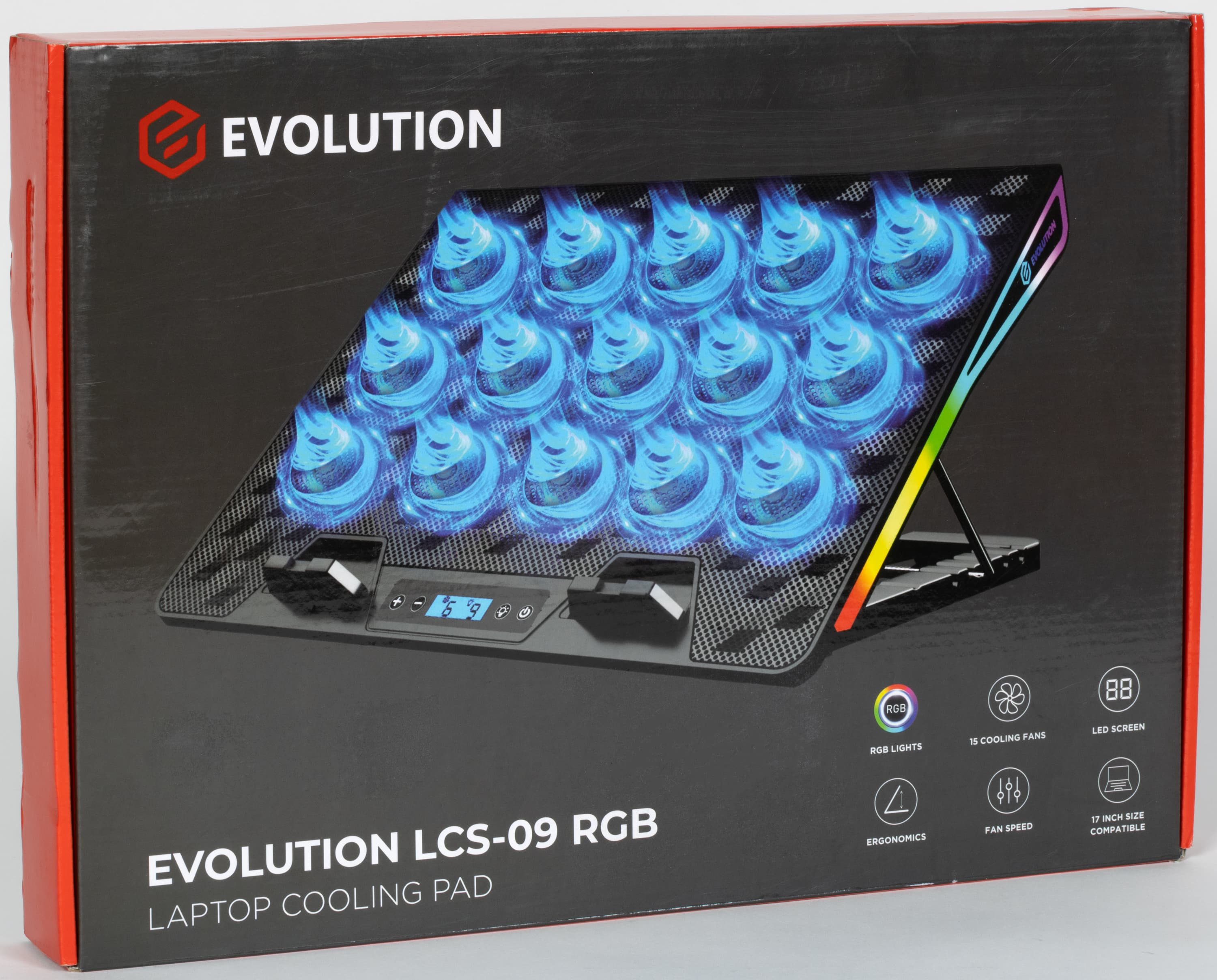

Поставляется данный охладитель-подставка в красочно оформленной коробке из среднего по толщине гофрированного картона.

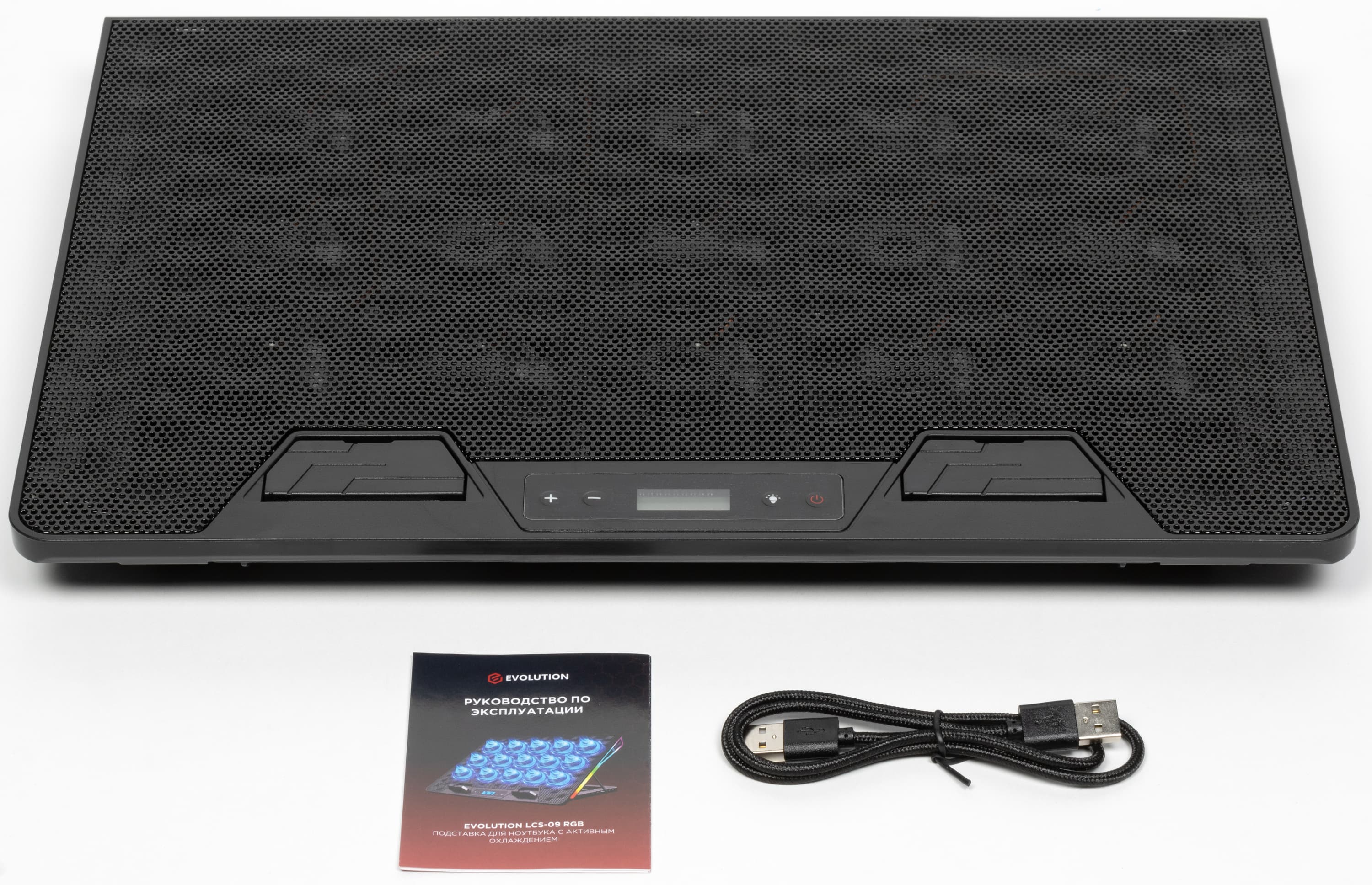

В комплект поставки входит само устройство, руководство и USB-кабель.

Инструкция по установке — это книжка-гармошка хорошего полиграфического качества, совмещенная с гарантийным талоном. Все на русском языке, но некоторые надписи поверх цветного фона очень мелкие и плохо читаемые. Впрочем, с сайта бренда можно скачать инструкцию в виде PDF-файла, и читать ее с комфортным увеличением. USB-кабель с полноразмерными разъемами типа A с обоих концов имеет плетеную оболочку и фактическую длину 60 см.

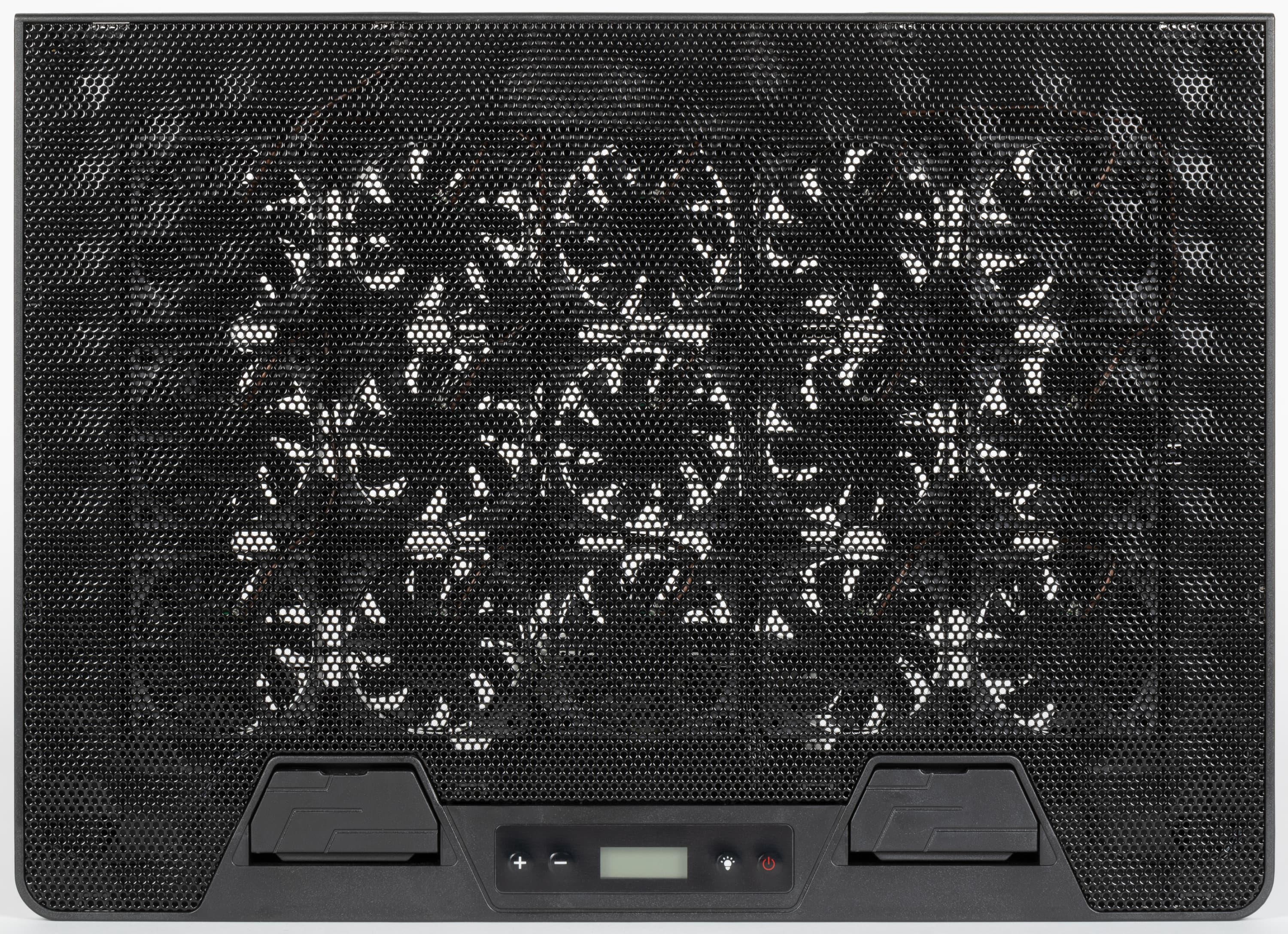

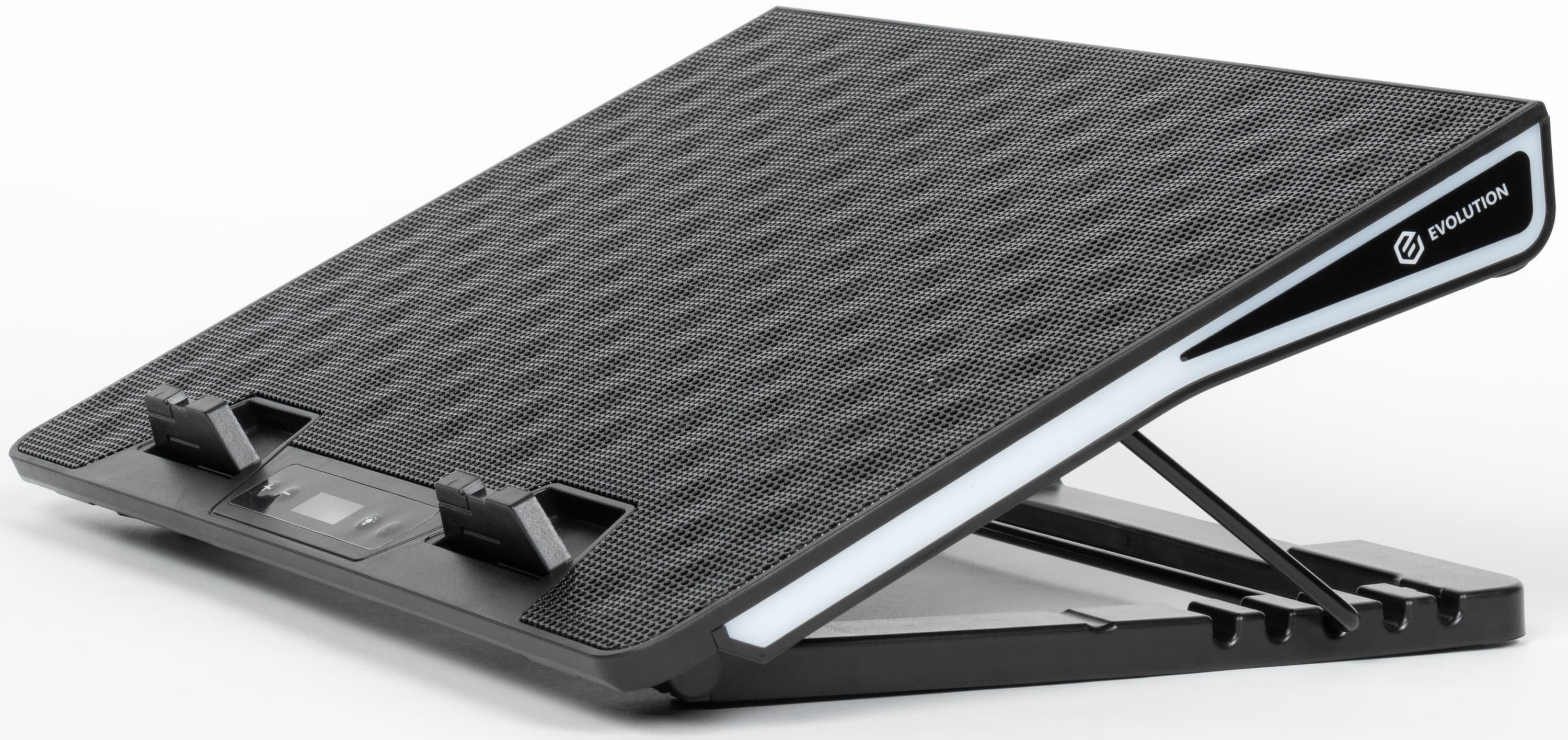

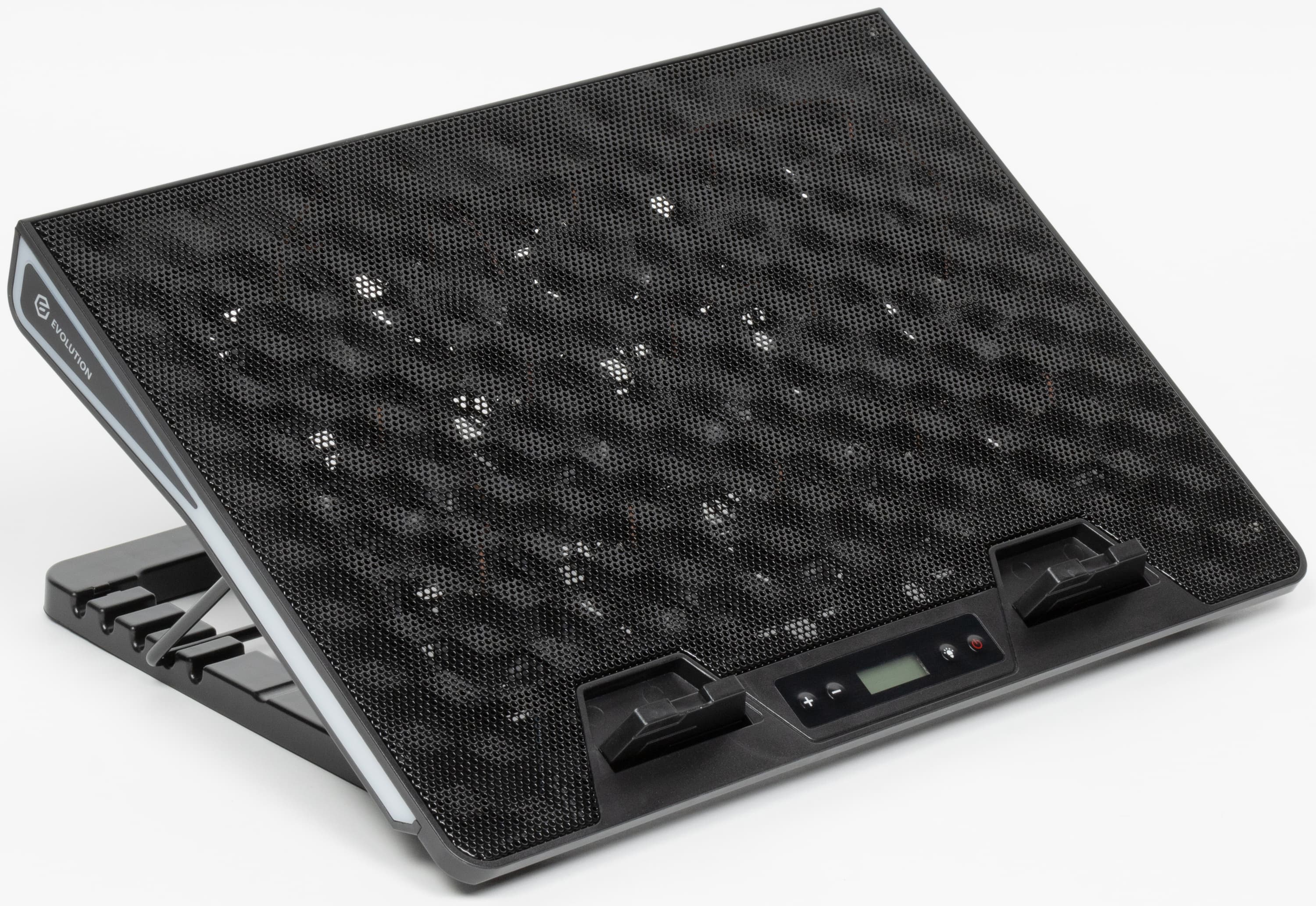

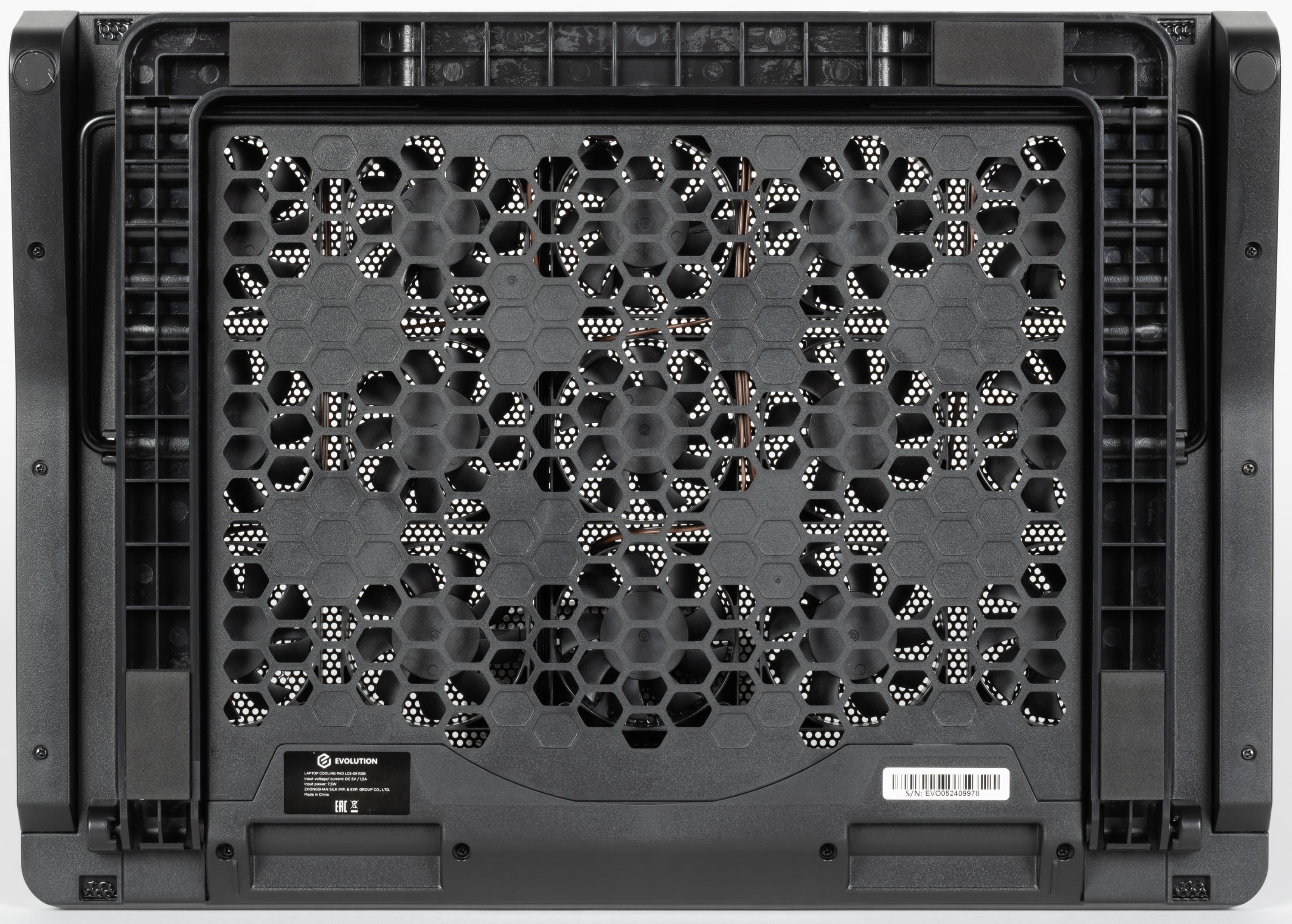

Конструкция основной части, если не вдаваться в подробности, довольно простая — на решетчатом основании из черного пластика закреплены 15 вентиляторов (3 ряда на 5 столбцов), которые сверху прикрыты перфорированным тонким листом стали с сотообразными углублениями и стойким черным лакокрасочным покрытием.

Откидные упоры сверху предотвращают сползание ноутбука.

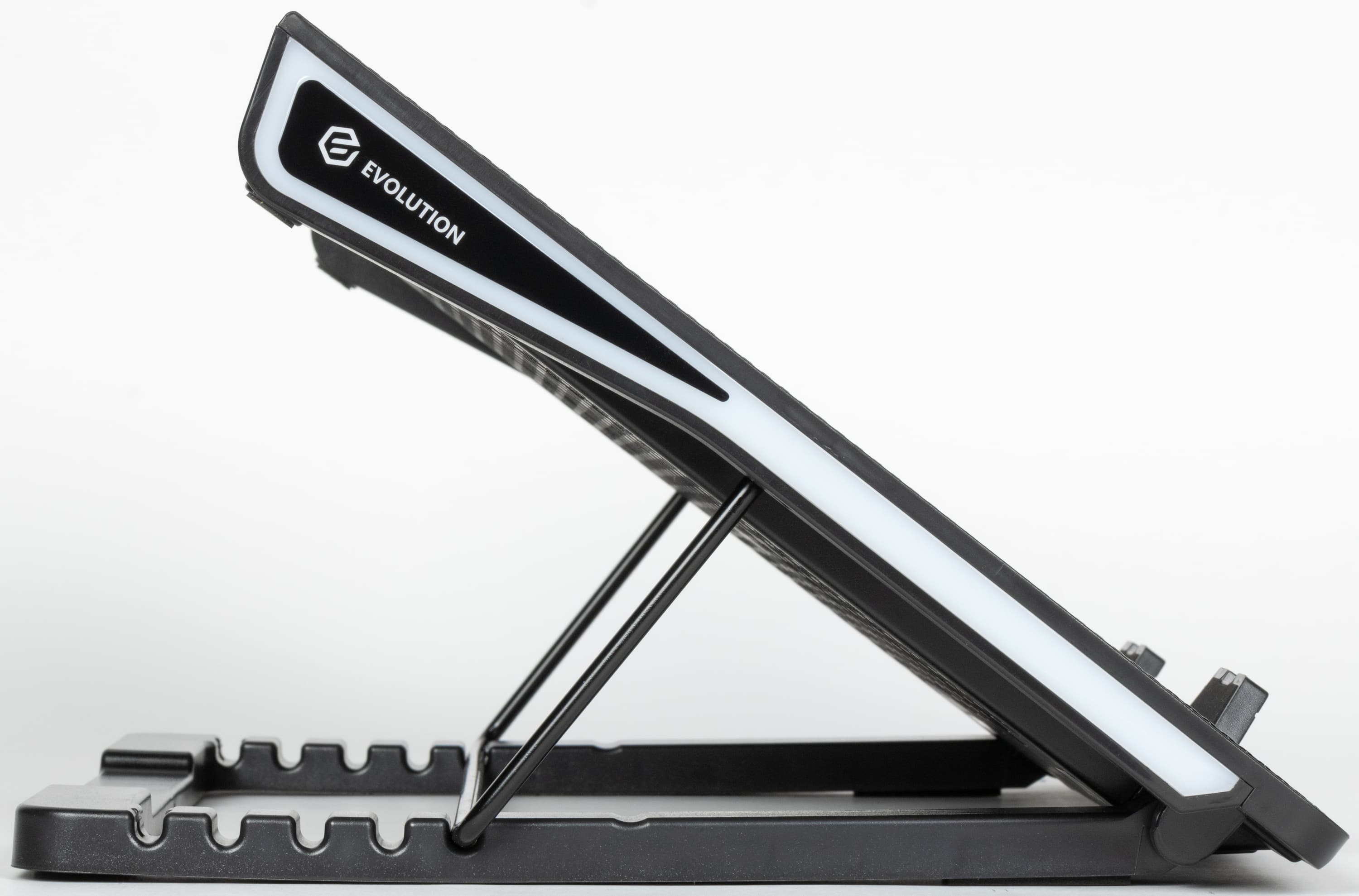

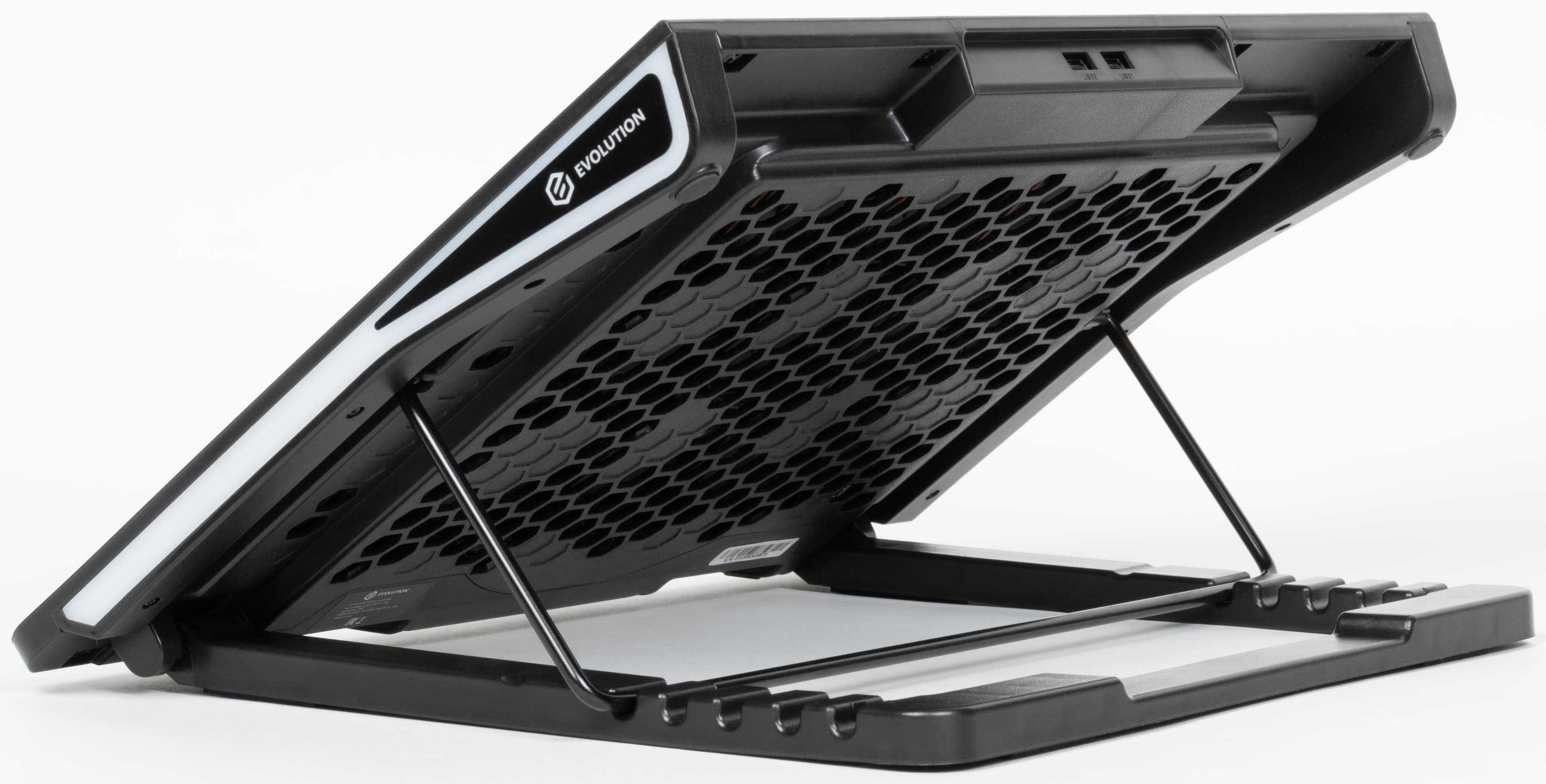

В наклоном положении подставка удерживается стальной скобой, которая упирается в П-образную опору. Угол наклона регулируется перестановкой скобы в углубления на этой опоре. Положений всего пять.

На основании, опоре и плоскостях упоров есть резиновые накладки, что предотвращает скольжение подставки по столу и ноутбука по подставки, а также защищает поверхности стола и торца ноутбука от царапин.

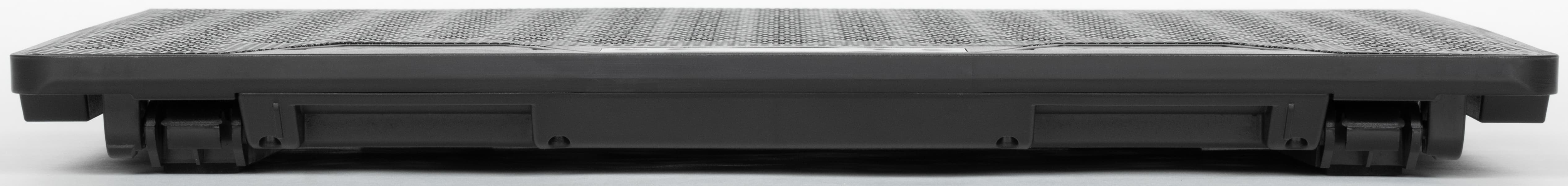

В сложенном состоянии подставка довольно компактная — 400×288×38 мм, — и не очень тяжелая — 1388 г (согласно нашим измерениям), что допускает ее транспортировку совместно с ноутбуком, хотя стационарное ее использование нам видится более вероятным.

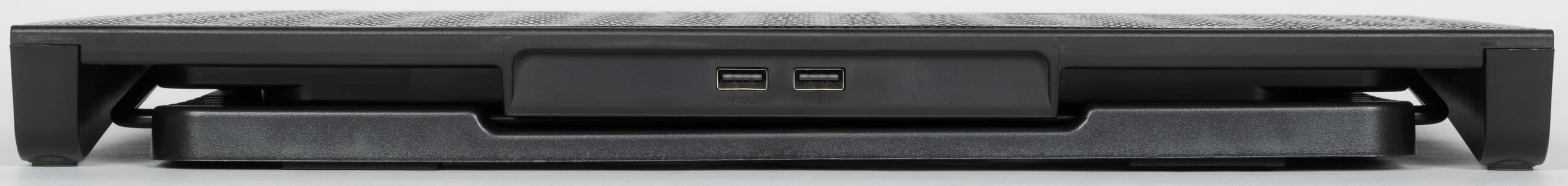

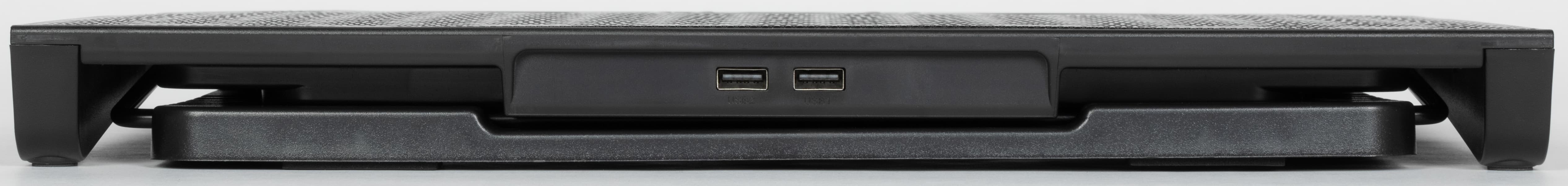

На заднем торце подставки есть два равнозначных USB-порта. Два, так как один нужно использовать для подачи питания на подставку, а второй можно использовать как проходной для подключения различной слаботочной периферии, например мыши или клавиатуры, что позволяет избежать потери одного USB-порта на ноутбуке.

Подставку предлагается подключать к одному USB-порту тип A на ноутбуке, применяя комплектный кабель, впрочем не исключены варианты использования и стороннего адаптера питания достаточной мощности — в характеристиках указано потребление до 1,5 А.

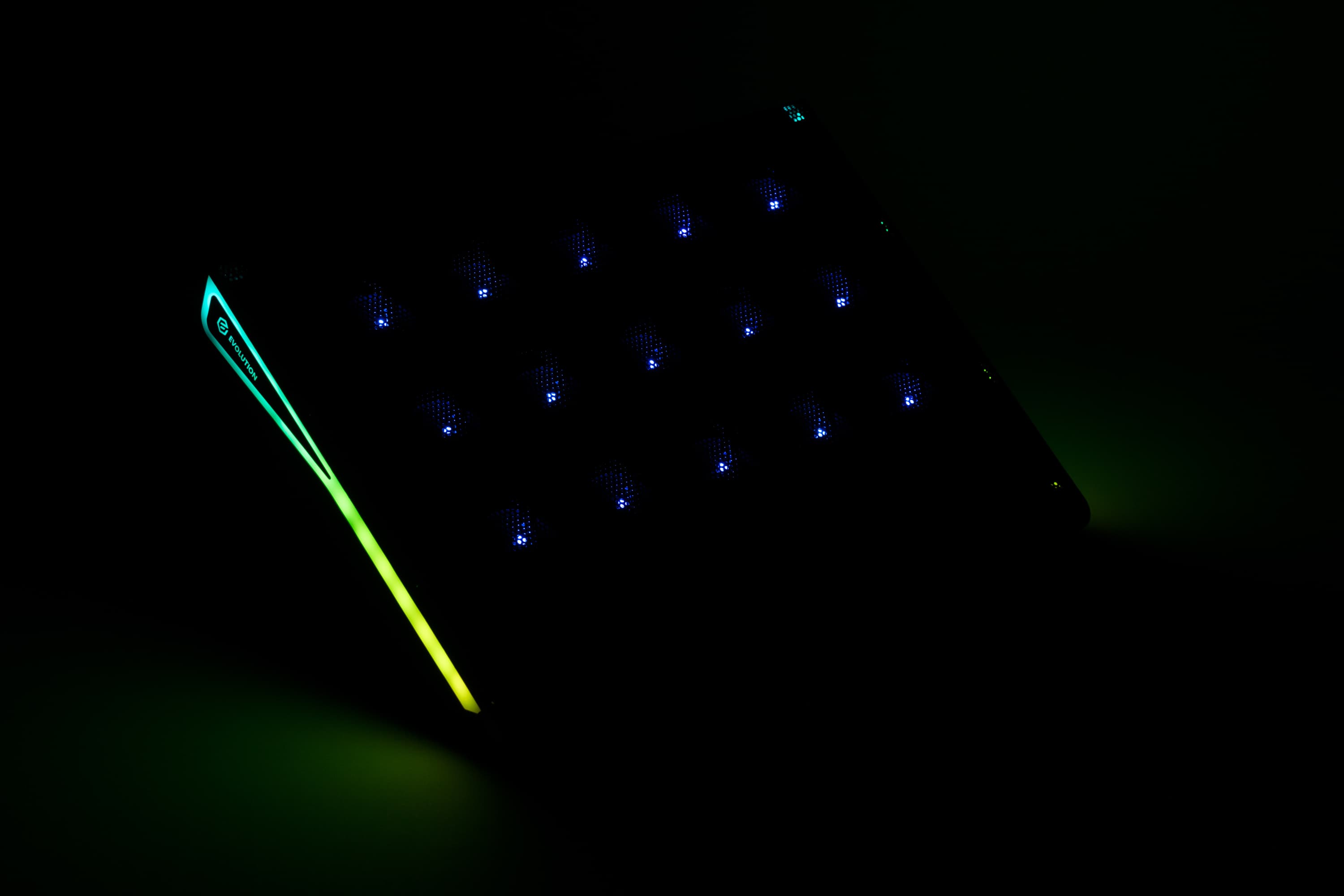

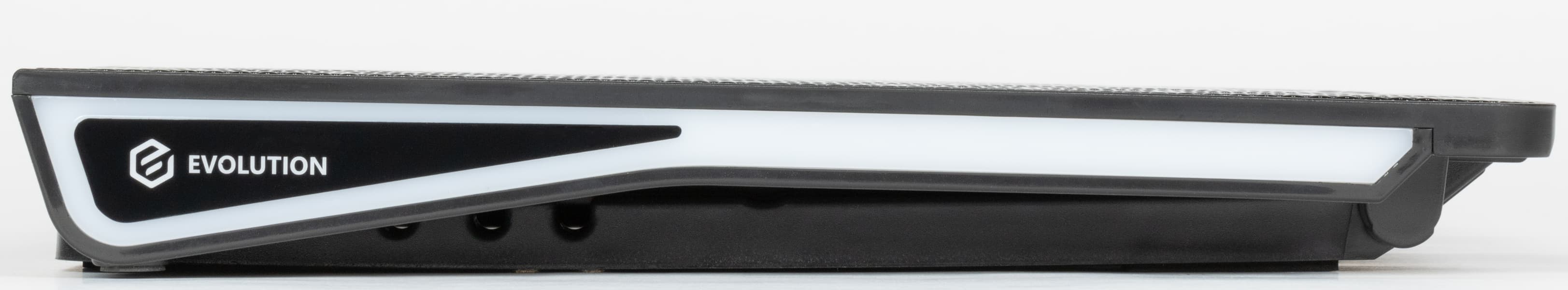

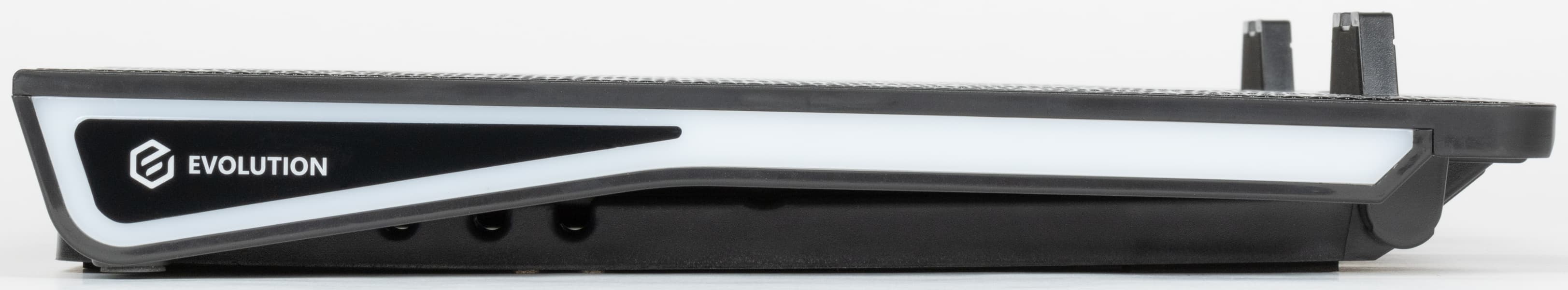

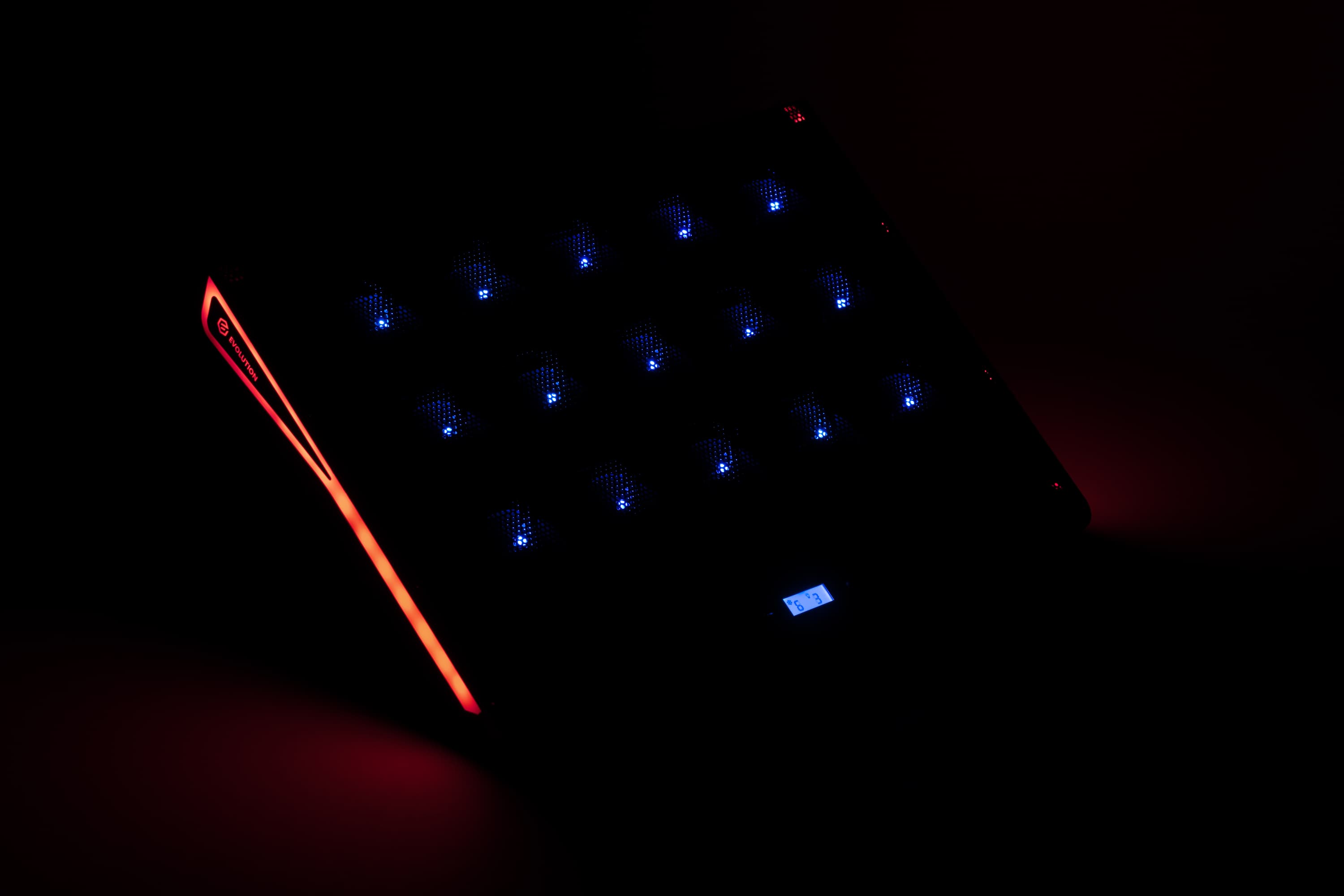

В правом и левом торцах подставки есть вставки из полупрозрачного белого пластика, которые подсвечиваются несколькими адресуемыми RGB-светодиодами.

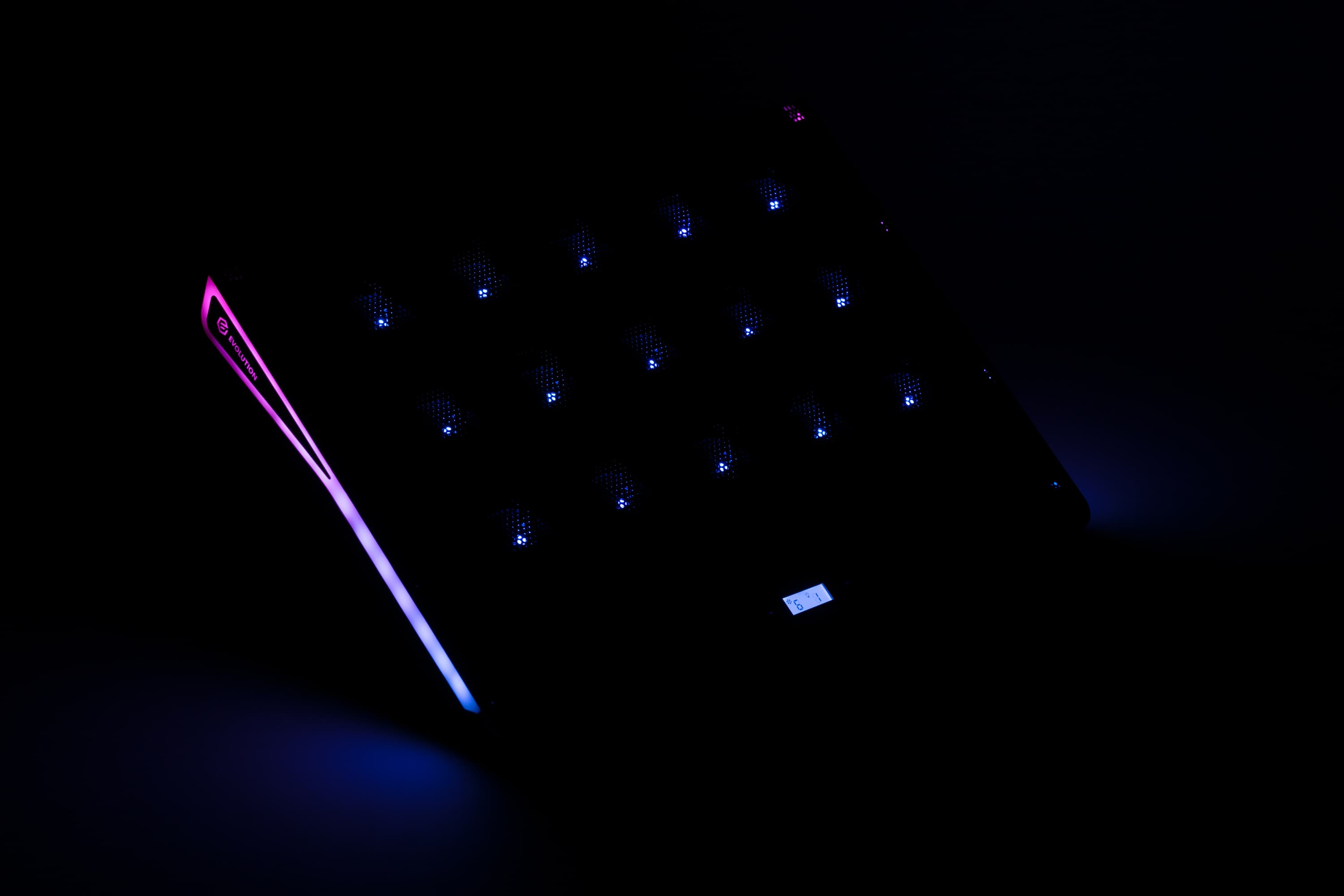

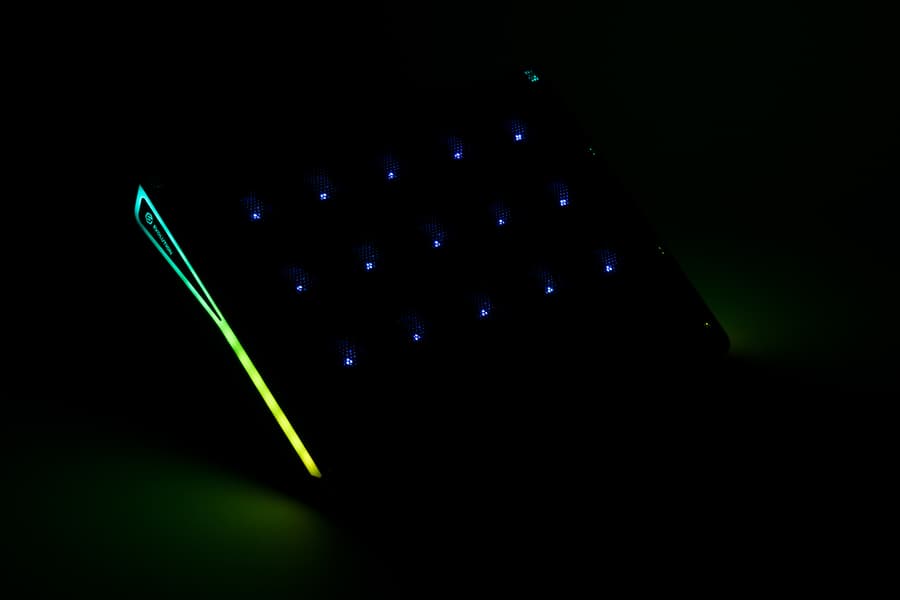

Дополнительно в каждом из пятнадцати вентиляторов установлен светодиод синего свечения.

Никакие драйверы и программы для работы подставки не нужны — достаточно внешнего питания 5 В. Все управление осуществляется с помощью контрольной панели, находящейся в передней части подставки.

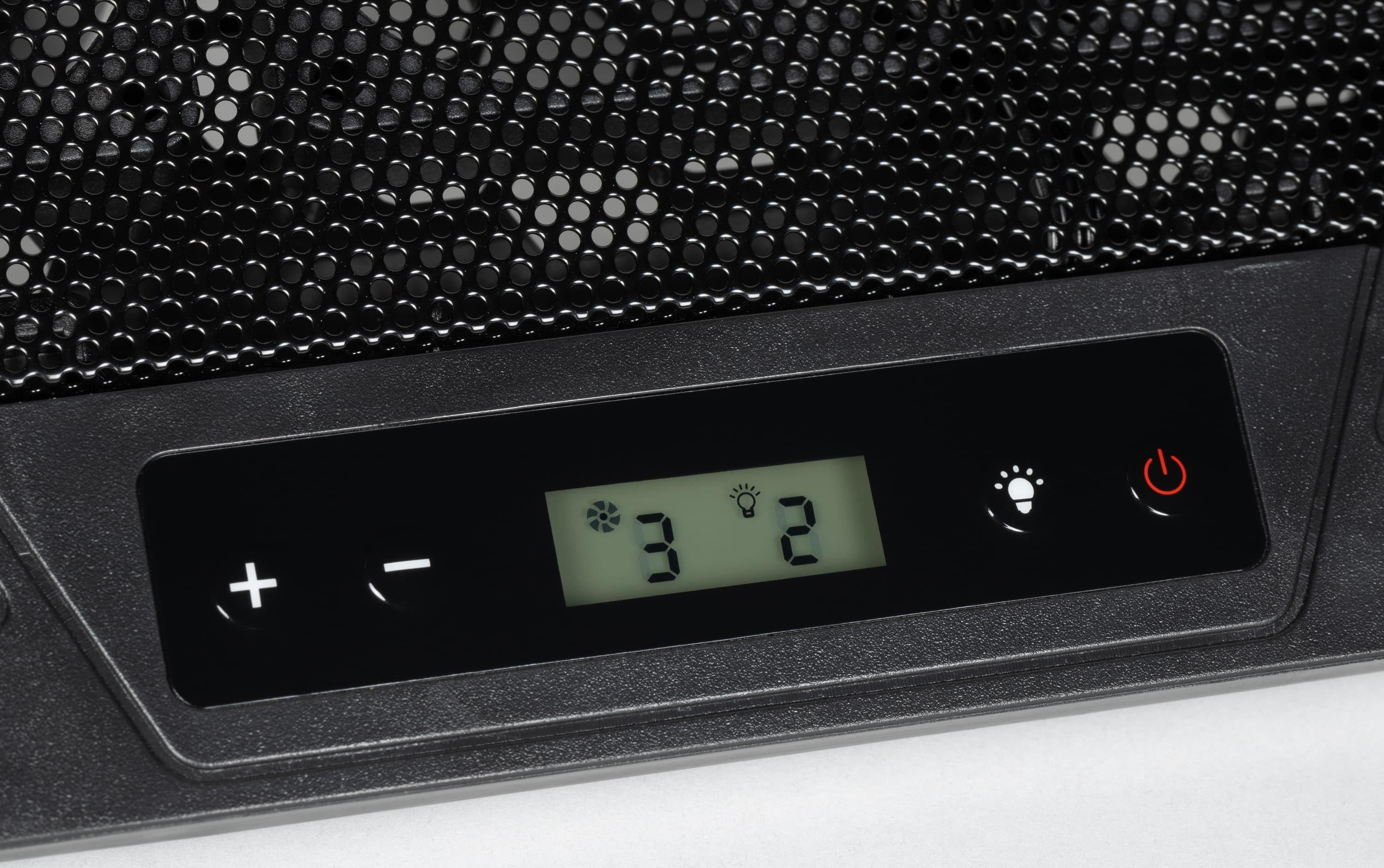

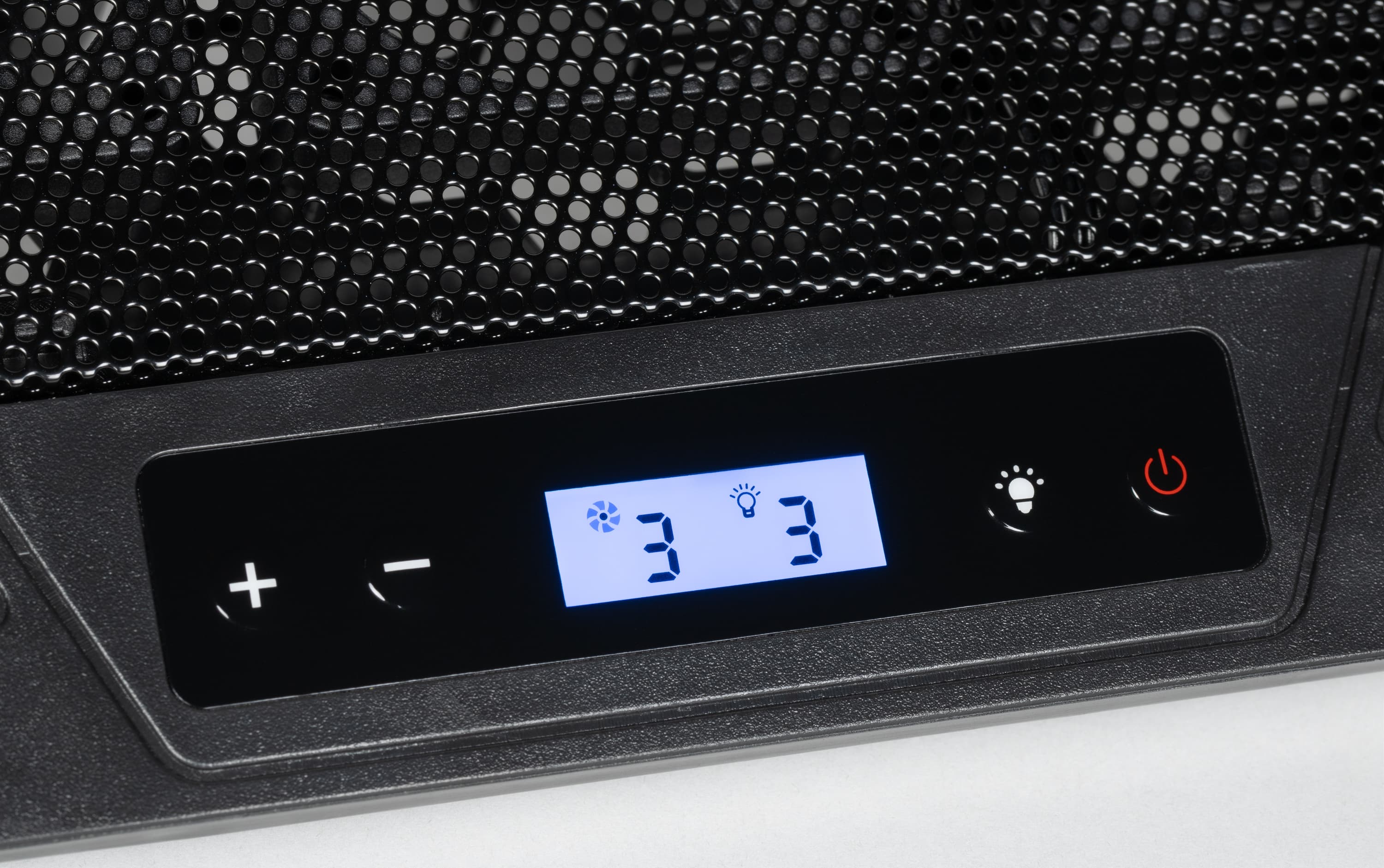

На этой панели есть две кнопки «+» и «−» для регулировки скорости вращения вентиляторов, кнопка с лампочкой для циклического изменения режимов работы подсветки на торцах подставки и кнопка питания. Кнопки с виду мембранные, достаточно выпуклые, чтобы находить их на ощупь, нажатие на них отчетливо ощущается и сопровождается довольно громким щелчком. Между парами кнопок находится небольшой ЖК-экран с синей подсветкой. На нем есть анимированный значок вентилятора, скорость «вращения» которого соотносится со скоростью вращения вентиляторов, цифра, указывающая на скоростной режим вентиляторов (от 1 до 6), значок лампочки и цифра, указывающая на режим подсветки (от 1 до 9 и символ A). Подсветка экранчика включается при подаче питания и при нажатии на кнопки и гаснет через 15 секунд. Нажатие на кнопку в период свечения подсветки продлевает ее работу еще на 15 секунд.

Скорость вращения вентиляторов увеличивается или уменьшается нажатием на соответствующую кнопку. Режимы работы подсветки последовательно перебираются кнопкой подсветки, а длительное нажатие на нее выключает подсветку на торцах, тогда как синяя подсветка вентиляторов включена при их работе. Кнопка питания выключает всю подсветку и вентиляторы. Подача питания на подставку или ее включение кнопкой устанавливает третью скорость вращения вентиляторов и первый режим работы подсветки, то есть режимы работы не запоминаются даже при сохранении подачи питания на подставку.

Среди режимов боковой подсветки есть пять динамичных режимов и пять статичных — свечение красным, зеленым, синим, голубым и пурпурным.

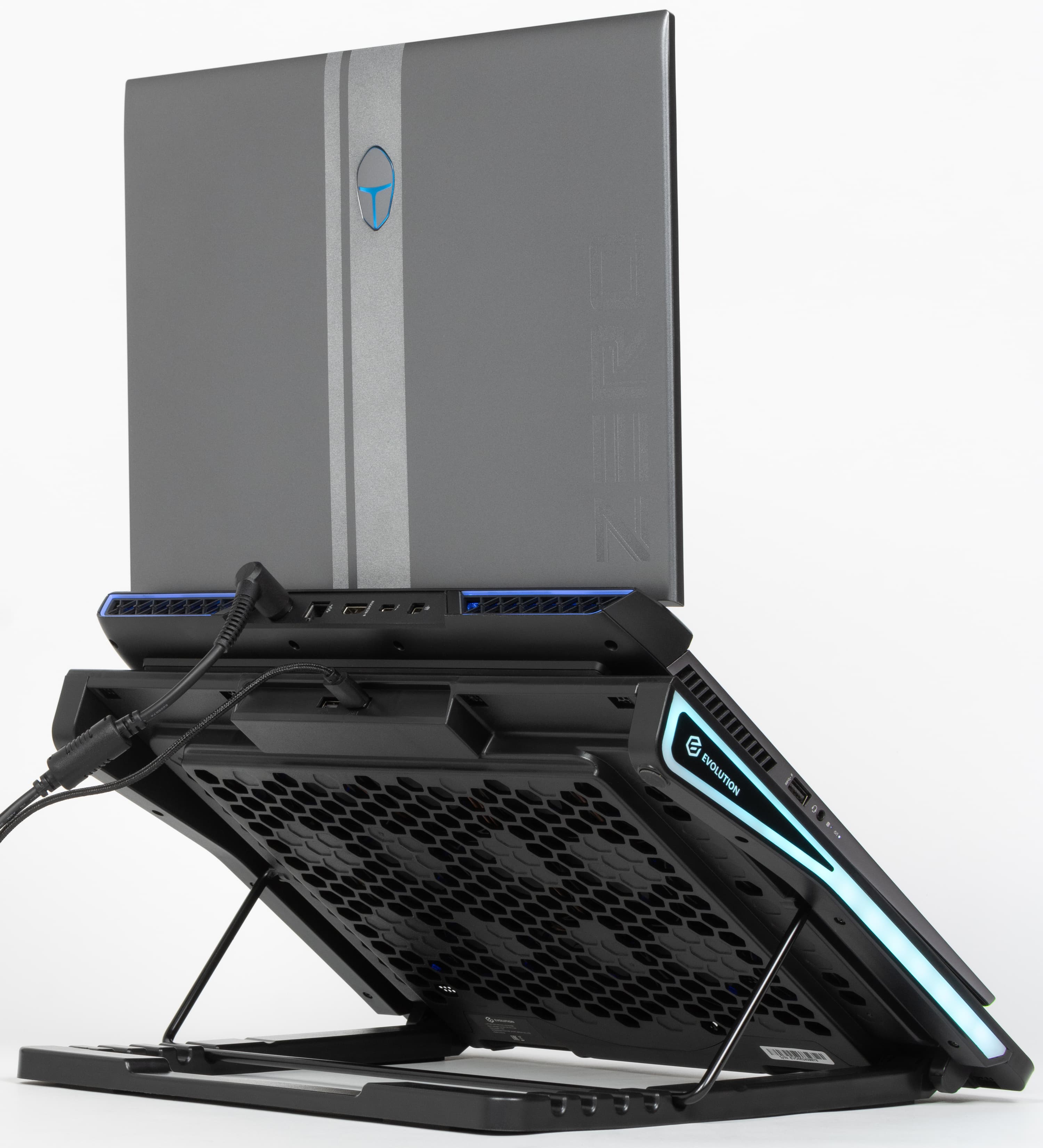

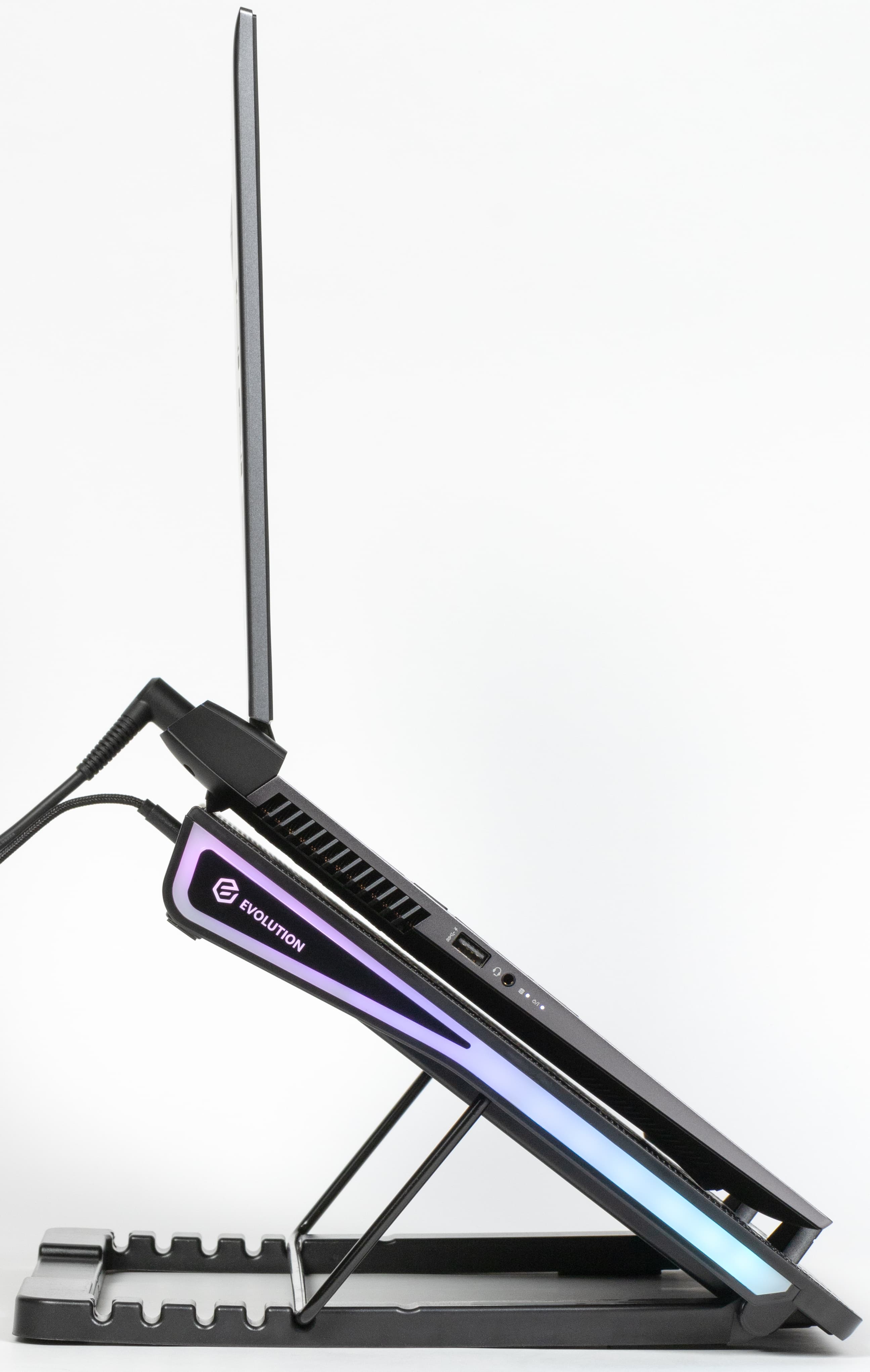

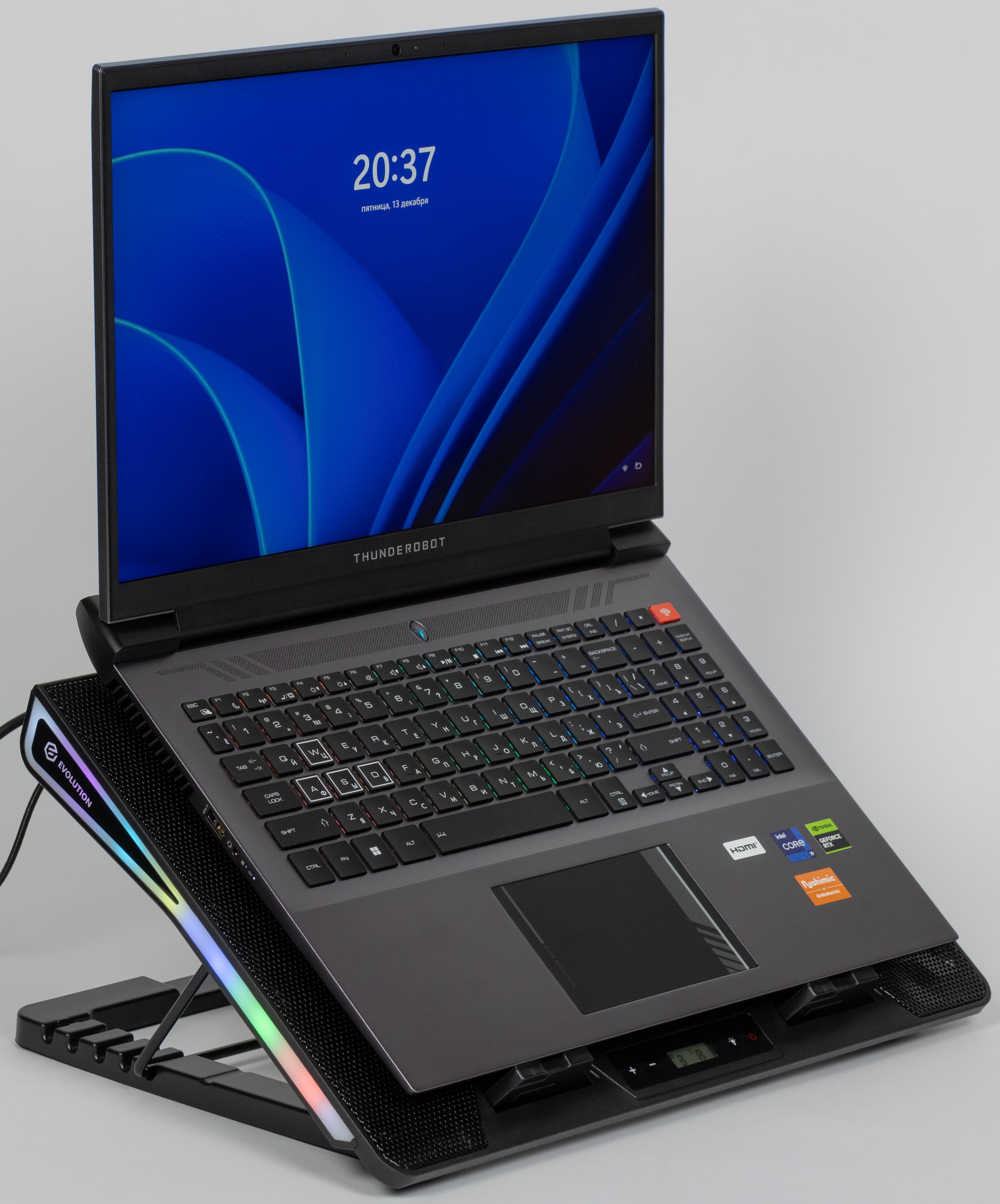

Фотографии с размещенным на подставке ноутбуком Thunderobot Zero G3 Max приведены ниже.

Тестирование

При тестировании работы подставки мы сосредоточились на двух моментах — нагрев ноутбука, а также уровень и характер шума. В качеству подопытного мы задействовали игровой ноутбук Thunderobot Range 17 Pro с максимальным рекомендуемым для этой подставки экраном 17 дюймов.

Измерение уровня шума мы проводим в специальной звукоизолированной и полузаглушенной камере. Нагрузка создается с помощью программы powerMax, нагружается как процессор, так и дискретная видеокарта, яркость экрана установлена на максимум, температура в помещении поддерживается на уровне 24 градусов, но ноутбук специально не обдувается, поэтому в непосредственной близости от него температура воздуха может быть выше. Аккумулятор предварительно заряжен до 100%. В настройках фирменной утилиты выбран профиль Производительность.

В случае работы ноутбука без подставки микрофон шумомера располагается относительно ноутбука так, чтобы имитировать типичное положение головы пользователя: экран откинут максимально назад (это на 45 градусов от вертикали), ось микрофона совпадает с нормалью, исходящей из центра экрана, передний торец микрофона находится на расстоянии 50 см от плоскости экрана, микрофон направлен на экран.

В случае работы ноутбука на подставке ее наклон был средним (третье положение, это подъем на 25 градусов, экран отклонен на 20 градусов назад от вертикали). Микрофон на той же высоте, что и в первом случае, но направлен в центр экрана с расстояния 50 см. Это имитация того, что пользователь сидит за тем же столом и смотрит в экран с такого же расстояния, как и в случае работы без подставки.

В качестве показателя нагрева ноутбука мы выбрали усредненную за 30 секунд среднюю температуру (ниже обозначенную как T_CPU) всех ядер процессора Intel Core i7-13620H. Как показала практика тестирования процессорных кулеров, это самый стабильный показатель нагрева. Тестирование проводилось без подставки, на подставке с выключенными вентиляторами (скорость 0), а также на подставке при работе вентиляторов на скоростях 1, 3 и 6 (6 — это максимум).

Сначала приведем некоторые экспериментально определенные характеристики самой подставки:

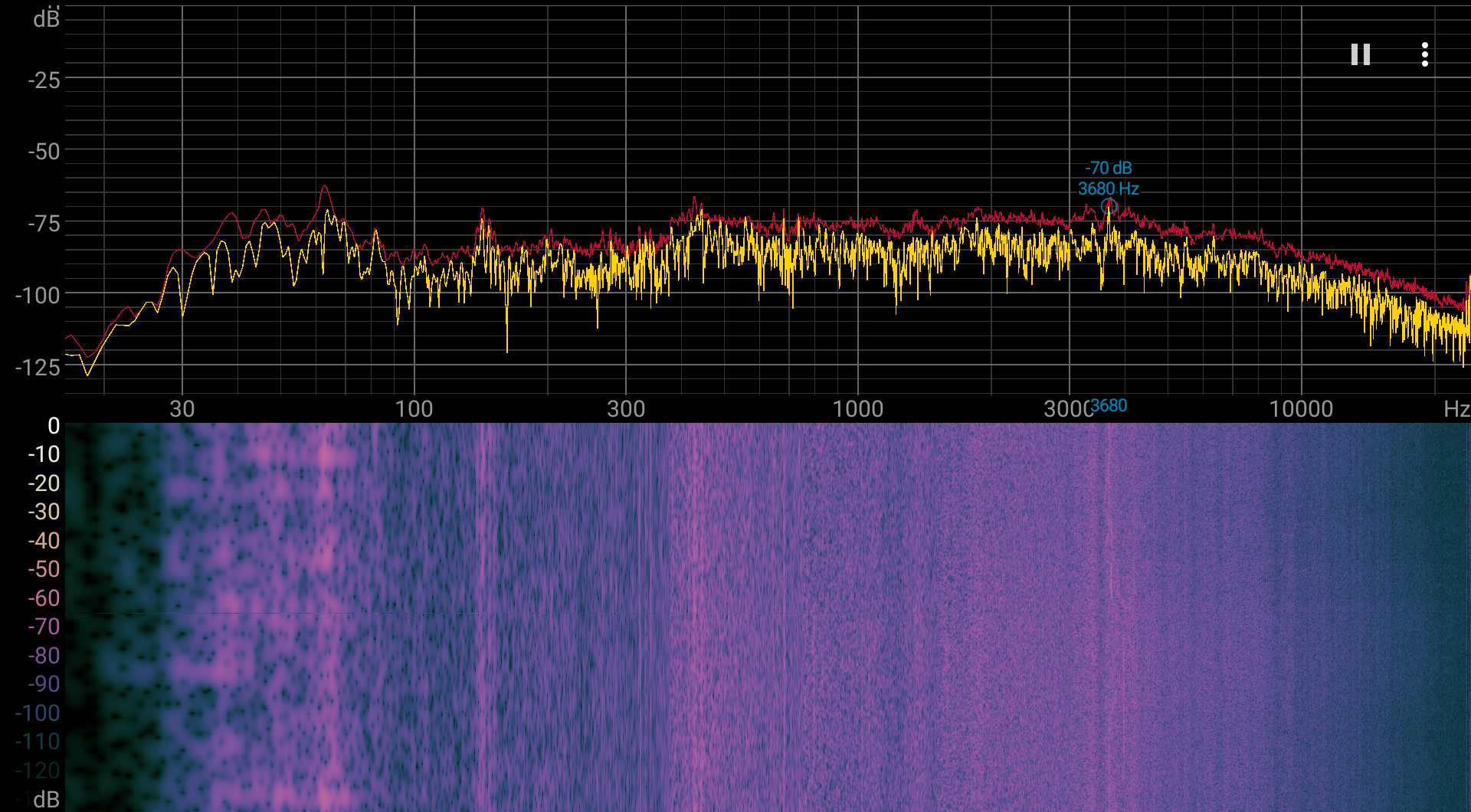

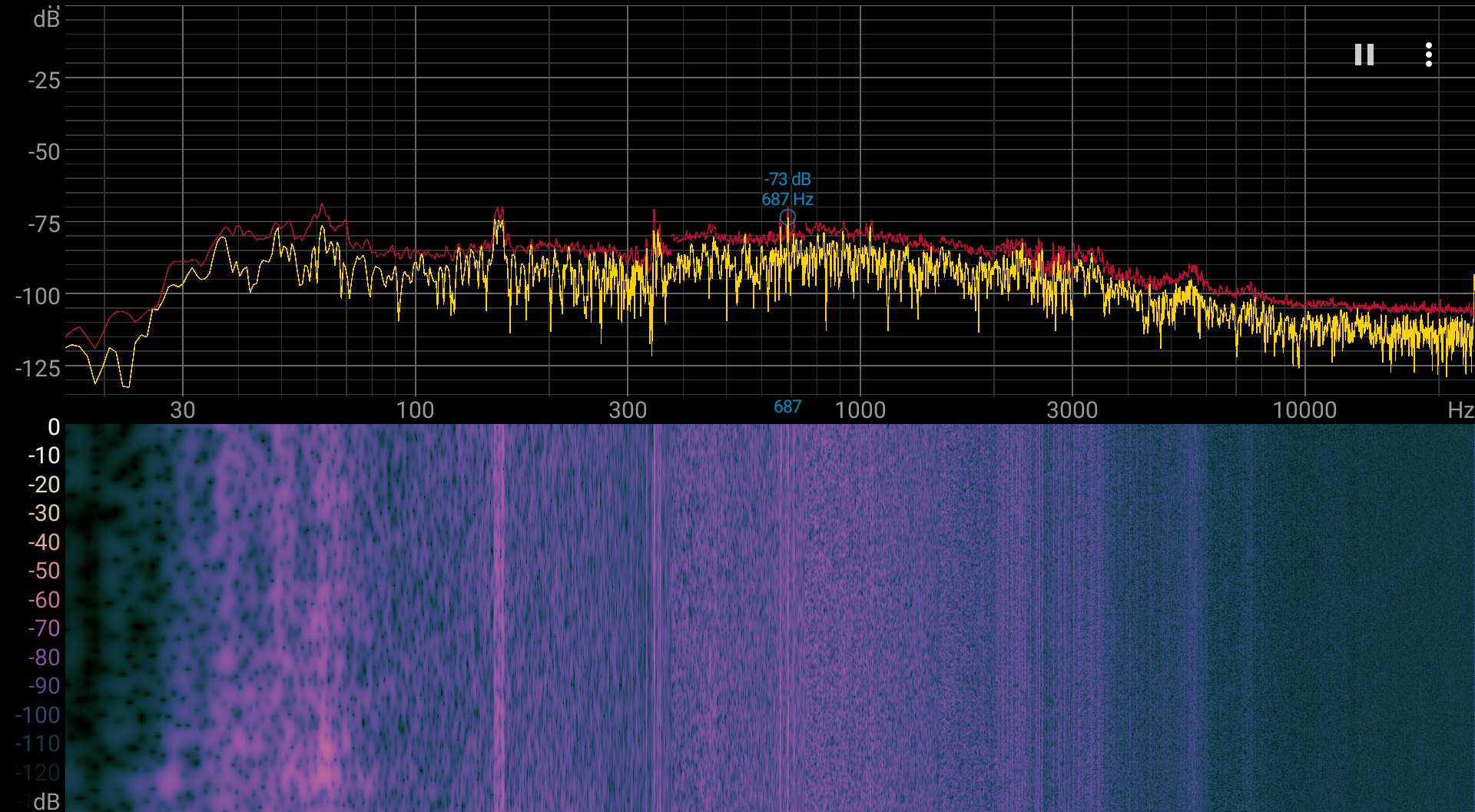

Видно, что торцевая подсветка добавляет максимум 0,9 Вт, а всего на максимальной скорости вентиляторов потребление подставки может достигать порядка 7 Вт. Диапазон регулировки скорости не очень большой. Шум в целом, особенно на максимальной скорости, относительно высокий, но его характер особого раздражения не вызывает. Прослушивается умеренное по интенсивности стрекотание, и на этом всё. Спектрограмма, полученная для максимальной скорости, достаточно ровная, и в диапазоне частот, где звуки могут вызывать особенное раздражение, интенсивных пиков нет:

Перейдем к результатам, полученным при работе ноутбука под максимальной нагрузкой.

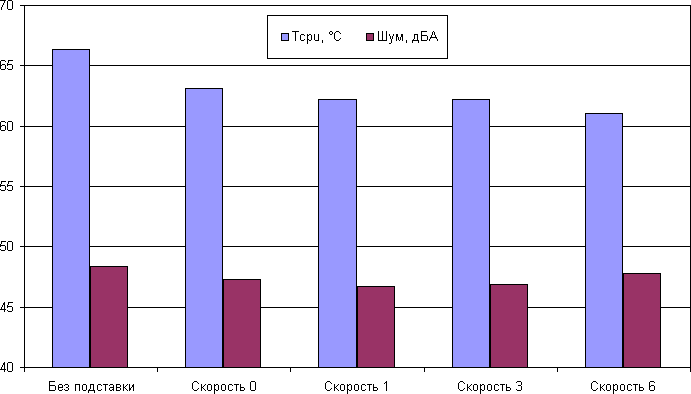

И в более наглядном виде:

Видно, что использование подставки даже с выключенными вентиляторами снижает температуру CPU на 3,2 градуса. Включение вентиляторов приводит к еще большему снижению температуры, но даже на максимальной скорости вентиляторов — всего на 2,1 градуса по сравнению с тем, когда вентиляторы выключены. При использовании подставки с ростом скорости вращения вентиляторов уровень шума сначала немного снижается (видимо, за счет того, что система охлаждения ноутбука работает менее интенсивно), затем чуть повышается из-за увеличения шума от самой подставки, но всё равно даже на максимальной скорости вентиляторов подставки шум немного ниже, чем при использовании ноутбука без подставки.

Характер совокупного шума от ноутбука и подставки достаточно ровный и раздражения не вызывает. Спектр, полученный при максимальной скорости вентиляторов подставки в тесте с нагревом ноутбука, это подтверждает:

Рассмотрим, как меняется характер нагрева верхней панели ноутбука.

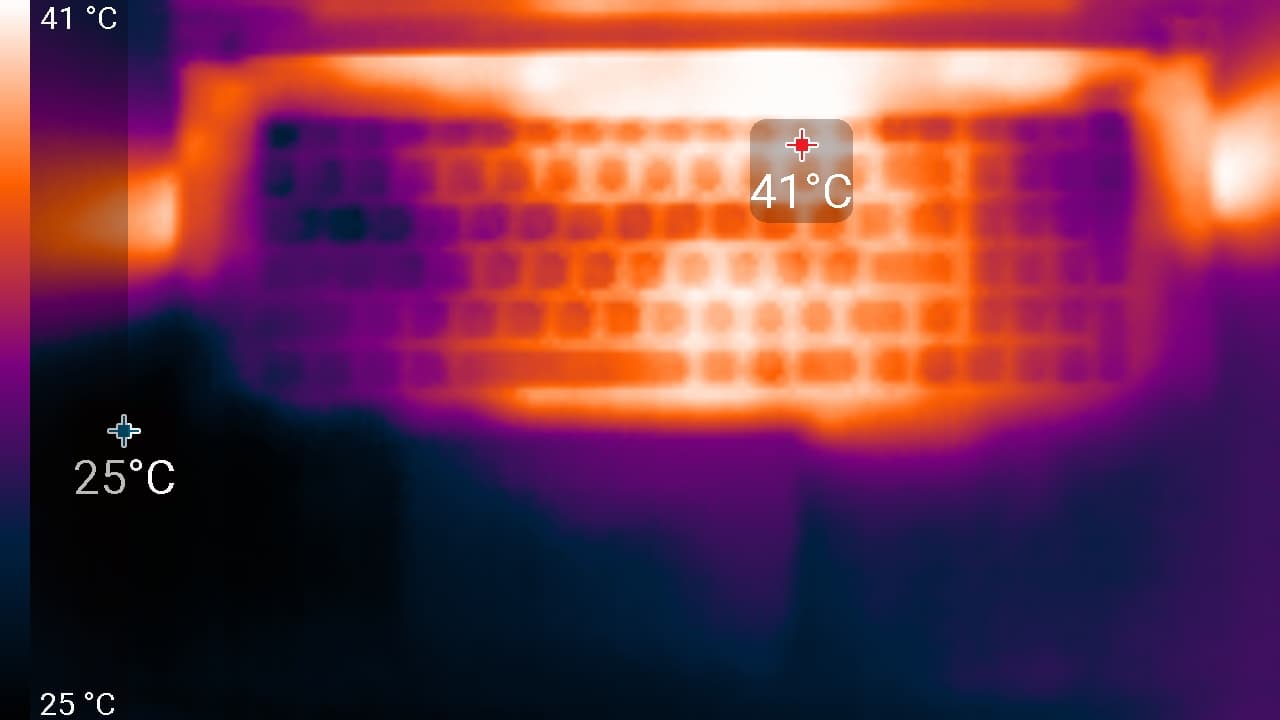

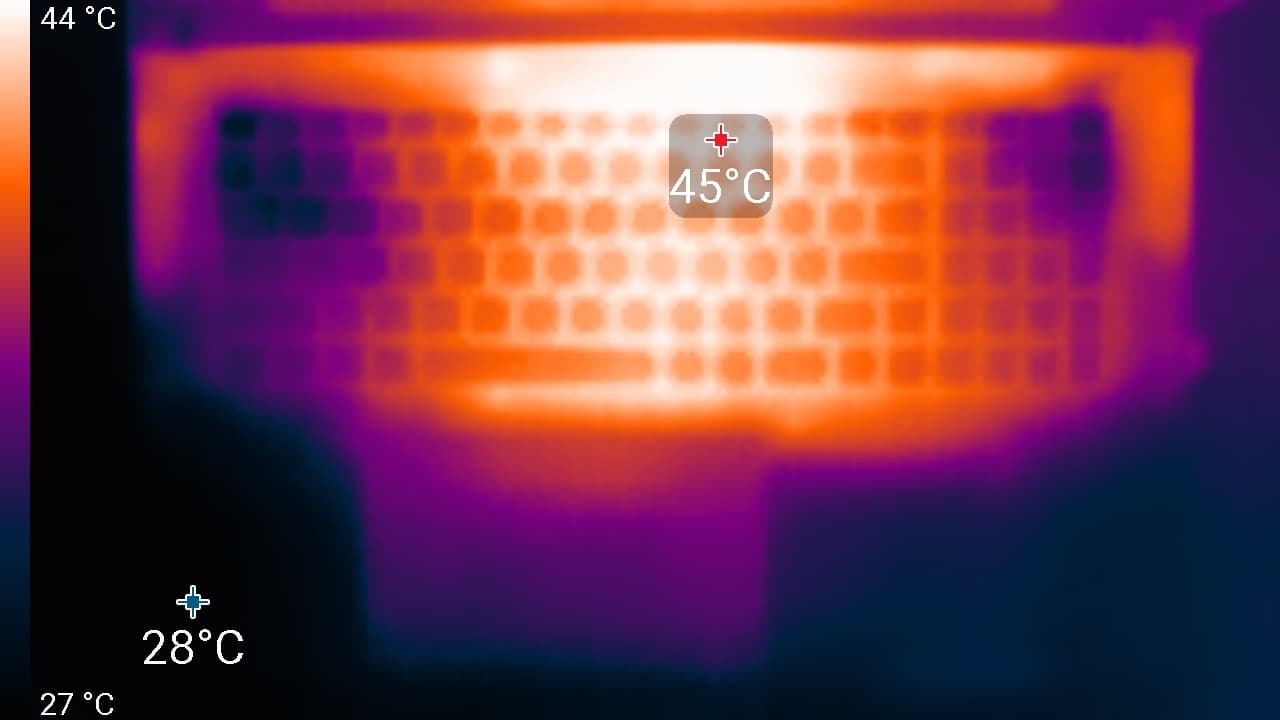

Теплоснимок, полученный при размещении ноутбука на столе без подставки:

На подставке с выключенными вентиляторами:

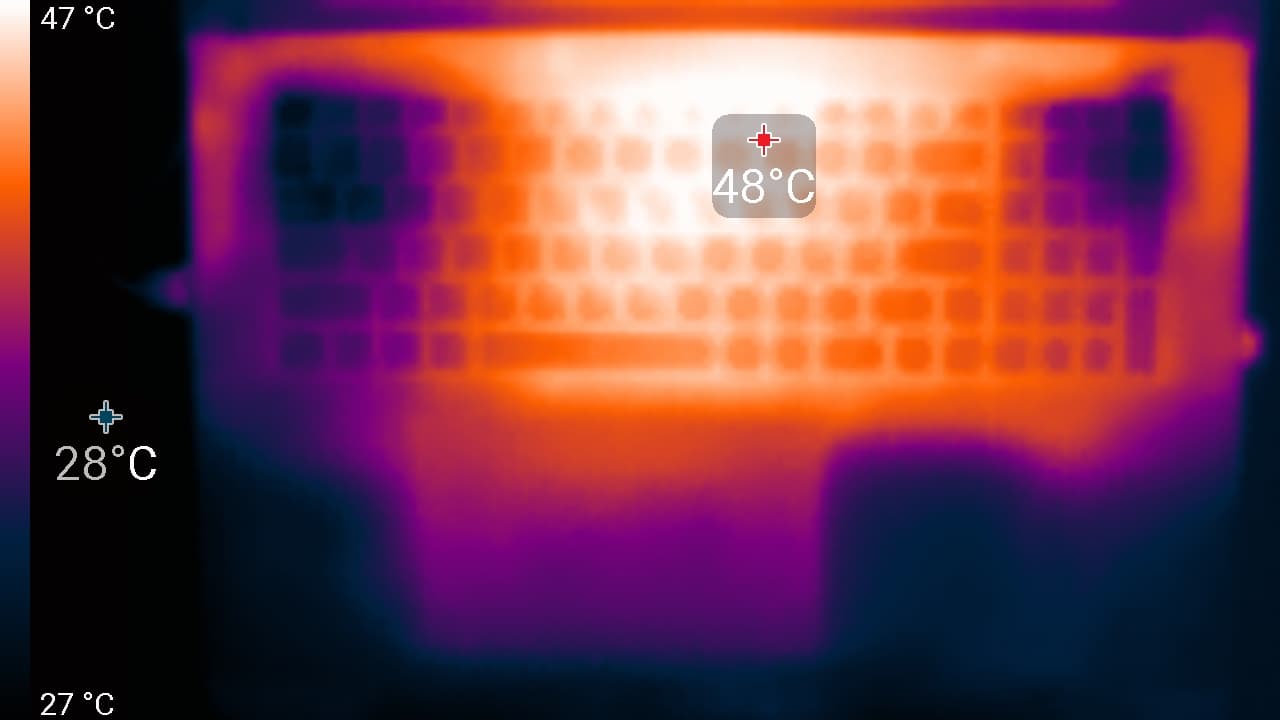

На подставке с включенными на максимальную скорость вентиляторами:

Результат несколько неожиданный. Видимо, использование подставки и вентиляторов способствует подъему теплого воздуха вверх и повышению температуры в верхней центральной части ноутбука.

Выводы

Подставка для ноутбука Evolution LCS-09 RGB имеет аккуратный дизайн, удобна в использовании, подходит даже для больших ноутбуков, нетяжелая и в сложенном виде занимает немного места, но, скорее, подходит для стационарного, а не мобильного использования. Любители украшать свое рабочее место наверняка оценят наличие статичной и динамичной декоративной подсветки, которую на боковых торцах можно менять и даже отключить совсем. Подставка может работать от USB-порта ноутбука, при этом второй проходной порт позволяет избежать потери дефицитного порта. Со своими основными функциями подставка справляется: работать удобнее, а также немного снижается нагрев процессора ноутбука и общий шум от системы охлаждения.
