Данное описание практически полностью повторяет описание платы Soltek KT400A, поскольку KT600-R практически ничем от нее не отличается, за исключением поддержки Serial ATA + RAID и двух дополнительных портов USB 2.0 (все это обусловлено использованием другого чипсета — VIA KT600 + VT8237). Поэтому за более подробными комментариями рекомендуем обратиться к описанию модели KT400A.

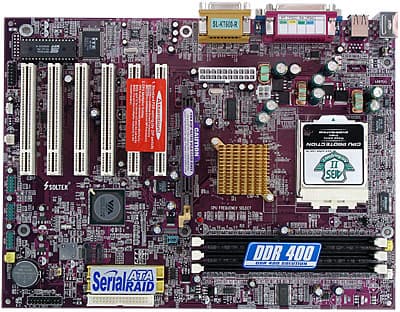

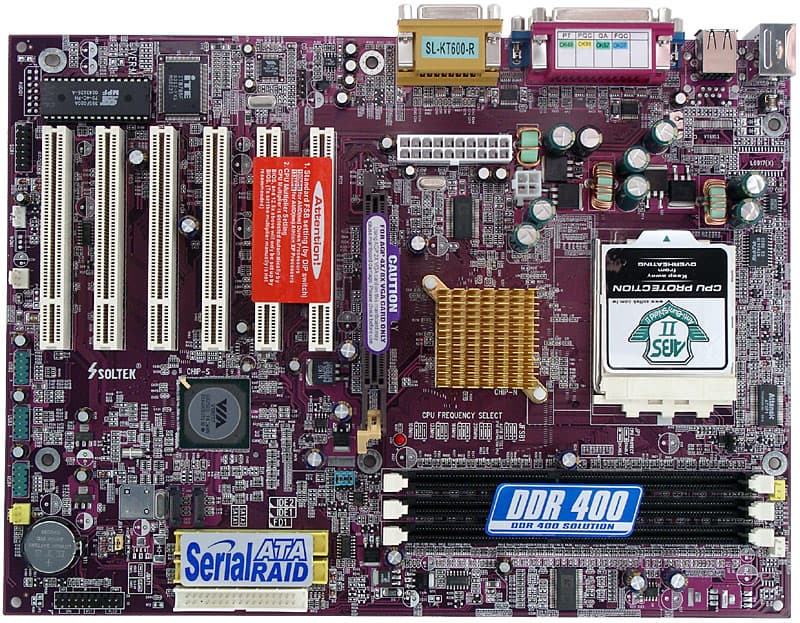

Разводка платы не очень удобна (честно говоря, платы от Soltek с удобной разводкой нам встречались редко): разъемы IDE и FDD расположены позади слотов PCI, а звуковые разъемы — перед ними, также не лучшим образом для подключения расположен ряд разъемов вдоль левого края платы. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы. В двухканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 2200 мкФ и 2 по 1500 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 3 конденсатора по 1000 мкФ) и памяти (3 по 1000 мкФ и несколько менее емких). Наличие напряжения +5 В индицируется красным светодиодом на плате. Разведены, но не распаяны на плате: разъем фронтальных аудиовыходов и сетевой PHY-контроллер. Размеры платы — 305х225 мм («зауженный ATX», крепление шестью винтами, передний край платы будет провисать без дополнительной фиксации).
На плате используются возможности системного мониторинга микросхемы ITE IT8705F. Контролируются:
- напряжения процессора, памяти, +3,3, +5, ±12 В и +5 В Standby;
- частота вращения 2 вентиляторов;
- температуры процессора (встроенным датчиком процессора и датчиком на плате) и платы (встроенным датчиком платы).
На базе этой же PCB выпускается еще 3 платы на чипсете VIA KT600 и пара на KT400A (о последних читайте более подробно в описании Soltek KT400A). KT600-RL отличается от описываемой наличием интегрированного сетевого контроллера (Fast Ethernet), так же различаются между собой модели KT600 и KT600-L, причем последняя пара использует старый южный мост VT8235 с поддержкой лишь 6 портов USB 2.0 и без поддержки Serial ATA. Из других моделей Soltek отметим KT600-C (на KT600 + VT8235), базирующуюся на другой PCB и имеющую всего 5 слотов PCI, 2 слота DIMM и 2-канальный AC’97-кодек.
Порты, коннекторы и разъемы на поверхности платы
- Процессорный сокет (Socket A);
- 3 разъема под DDR SDRAM DIMM;
- Слот AGP (не Pro, с защелкой);
- 6 слотов PCI (32-битные, 33-мегагерцовые);
- Стандартные разъемы питания (ATX и 4-контактный для 12 В);
- Разъем FDD;
- 2 разъема IDE (Parallel ATA) — «чипсетные»;
- 2 разъема Serial ATA — «чипсетные»;
- 3 разъема для подключения планок с дополнительными портами USB (2.0);
- Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- 4 разъема для подключения вентиляторов (из них 2 с возможностью регулировки количества оборотов).
Задняя панель платы (слева направо, по блокам)
- Разъемы PS/2 для мыши и клавиатуры;
- 2 разъема USB (2.0);
- 1 LPT-порт, 2 COM-порта;
- 3 аудиоразъема (In/Out/Mic) и разъем Game-порта.
Комплект поставки
- Упаковка: коробка привычного дизайна;
- Документация: руководство пользователя материнской платы, описание входящего в комплект программного обеспечения — все на английском языке, краткая инструкция по установке перемычек на плате — на 8 языках;
- Кабель ATA66/100/133 и шлейф для подключения дисковода;
- 2 кабеля Serial ATA (с одним переходником-разветвителем питания);
- Дискета с драйверами к Serial ATA RAID;
- 2 компакт-диска с программным обеспечением:
- необходимые для работы платы драйверы;
- несколько утилит для мониторинга состояния компьютера;
- Adobe Acrobat Reader;
- DirectX 9.0a;
- PC-cillin 2002;
- Virtual Drive 7;
- RestoreIT! 3 Lite;
- Partition Magic 6.0SE;
- Drive Image 4.0.
Интегрированные контроллеры
- Звуковой, на базе AC'97-кодека VIA VT1616, с возможностью подключения аудиосистем 5.1.
Фирменные технологии
На плате реализована фирменная технология Soltek под названием ABS II (Anti-Burn Shield II). Фактически, это комбинация из термодатчика, интегрированного в процессоры Athlon XP, и «умной» начинки платы, которая, анализируя показания этого датчика, не даст процессору сгореть при старте системы или в процессе работы.
Настройки
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Набор перемычек для выбора частоты FSB | Auto/100/133/166/200 МГц | ||
| Перемычка для включения функции защиты от перегрева | |||
| Перемычка для включения возможности запуска компьютера с клавиатуры и мыши PS/2 | |||
| Из BIOS, основанного на версии 3.31a от AMI | Настройки таймингов памяти | + | CAS Latency, Bank Interleave, Burst Length, Command Rate |
| Выбор частоты работы памяти | + | Auto, 133, 166, 200 МГц | |
| Настройка работы шины AGP | + | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шин AGP и PCI | - | ||
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 100—233 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | x5—x18 | |
| Изменение напряжения ядра процессора | + | Auto, 1,1—1,85 В с шагом 0,025 В | |
| Изменение напряжения памяти | + | Auto, 2,5, 2,6, 2,7, 2,8 В | |
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | + | Auto, 1,5, 1,6, 1,7, 1,8 В | |
Использовалась версия BIOS AA1R, как последняя из доступных на время проведения тестирования.
