Последние платы компании более интересны для конечного пользователя, в первую очередь за счет большего количества возможностей подстройки (но, конечно, не разгона) системы из BIOS. К тому же эта модель реализует весьма необычную функцию чипсета: гигабитный сетевой контроллер подключается по специальной шине CSA. К нам в лабораторию на испытания попал предсерийный образец.
Комплект поставки включал:
- Документацию: краткое руководство пользователя материнской платы — на английском языке;
- Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- руководство пользователя в формате PDF;
- DirectX 8.1;
- Adobe Acrobat Reader;
- некоторые приложения третьих компаний;
- Intel Active Monitor (для мониторинга системы).

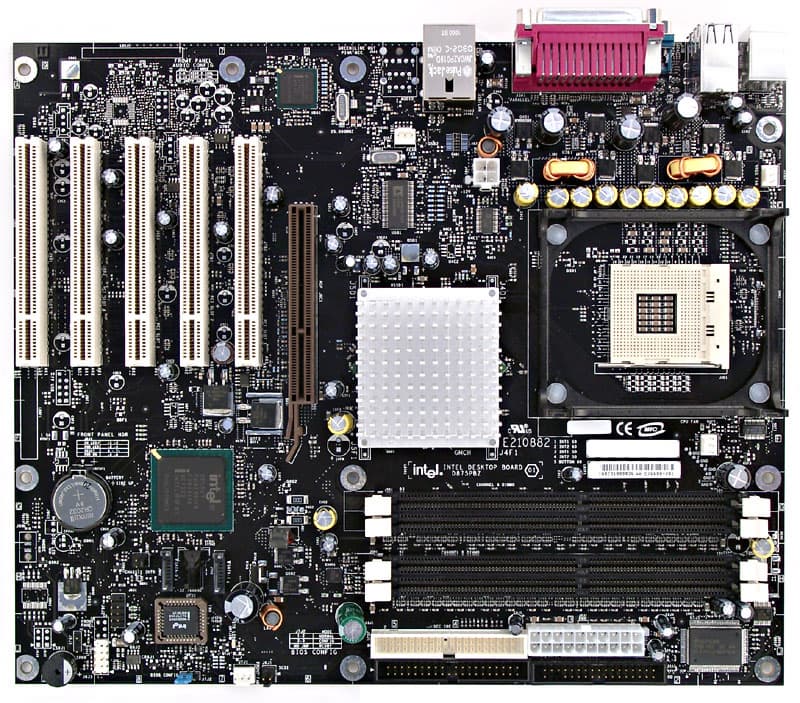

Плата не слишком богата функционально, так что у создателей была возможность развести ее почти идеально удобно, и лишь скученность разъемов у модулей памяти можно отметить в качестве небольшого недостатка. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы.
В двухканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 2200 мкФ и 10 по 1200 мкФ, также на плате находятся стабилизаторы питания шин AGP и памяти.
На плату интегрированы следующие контроллеры:
- сетевой, реализованный на базе микросхемы Intel 82547EI (Kenai II CSA), с поддержкой 10BaseT/100BaseTX/1000BaseT (Gigabit Ethernet).
На плате находится светодиод, индицирующий наличие напряжения +5 В в режиме StandBy.
Не распаяны, но разведены на плате: микросхема аудиокодека с сопутствующими разъемами.
На плате используются возможности системного мониторинга микросхемы ICH5R (FW82801ЕR). Контролируются:
- напряжения процессора, +3,3, +5 и +12 В;
- частота вращения 2 вентиляторов;
- температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

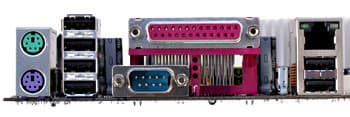

Краткие характеристики платы: разъемы памяти — 4 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 1 COM/ LPT/ 2 PS/2/ 8 USB 2.0; размеры — 305х245 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Конфигурационная перемычка | Normal/ Config/ BIOS Recovery | |
| Из BIOS, основанного на версии 6.00 от Intel | Настройки таймингов памяти | + | CAS Latency, RAS Active To Precharge, RAS to CAS Delay, RAS Precharge |
| Выбор частоты работы памяти | + | Auto, DDR266, DDR333, DDR400 | |
| Настройка работы шины AGP | - | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шин AGP и PCI | - | ||
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | -2%, -1%, +1%, +2%, +3%, +4% от номинала | |
| Изменение коэффициента умножения процессора | + | x8—x39 | |
| Изменение напряжения ядра процессора | - | ||
| Изменение напряжения памяти | - | ||
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | - | ||
Использовались версии BIOS B01 и P05, как последние из доступных на время проведения тестирования.
Плата станет прекрасным выбором для систем, где требуется голая производительность и стабильная работа.
Результаты тестов:
- Pentium 4 на FSB 800 МГц и новый флагман среди чипсетов — i875P (BIOS B01)
- Сравнительное тестирование 6 материнских плат на чипсете i875P (BIOS P05)
