Intel D845PEBT2 ? системная плата на базе чипсета i845PE


Из двух рассмотренных нами моделей Intel на чипсете i845PE эта представляется более интересной, хотя по уровню функциональности и она, конечно, не дотягивает до продукции признанных грандов в этой области. Плата к нам попала в OEM-комплектации.

Комплект поставки включал:

  • Документацию: краткое руководство пользователя материнской платы на английском языке;
  • Кабели: один SATA, один ATA66/100/133 и шлейф для подключения дисковода;

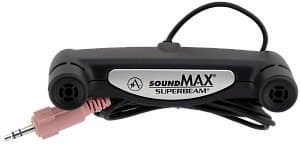

  • Стереомикрофон;

  • Заглушку на заднюю панель платы;
  • 2 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя в формате PDF;
    • Intel Active Monitor (для мониторинга системы)
    • DirectX 8.1;
    • Adobe Acrobat Reader;
    • NTI CD-Maker 2000 Standard;
    • RealOne;
    • DFX for RealOne;
    • Macromedia Shockwave 8 Test;
    • Norton Internet Security 2002 with Antivirus;
    • игра Enigma Rising Tide.

Из недостатков разводки платы можно отметить вполне привычные: разъемы аудиовходов расположены перед слотами PCI, вставленная видеокарта блокирует модули памяти в своих разъемах, а скученность подключаемых кабелей вокруг тех же модулей памяти еще больше затруднит манипуляции с ними. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 3 конденсатора по 3300 мкФ, 4 по 1000 мкФ и несколько менее емких.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека Analog Devices AD1980, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX;
  • контроллер SATA RAID, реализованный на базе микросхемы Silicon Image Sil3112ACT144, с возможностью создания RAID уровней 0 и 1 по протоколу SATA150.

Наличие напряжения +5 В в режиме Standby индицируется светодиодом на плате.

Не распаяны, но разведены на плате: слот CNR, микросхема контроллера FireWire и его разъемы.

На плате используются возможности системного мониторинга микросхемы SMSC LPC47M172-NR. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

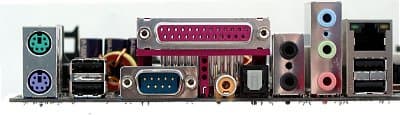

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 1 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х220 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейКонфигурационная перемычкаNormal/ Config/ BIOS Recovery
Из BIOS, основанного на версии 6.00 от IntelНастройки таймингов памяти+CAS Latency, RAS Active To Precharge, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+Auto, DDR266, DDR333
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB++1%, +2%, +3%
Изменение коэффициента умножения процессора+x8—x39
Изменение напряжения ядра процессора-
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS P06, как последняя из доступных на время проведения тестирования.

Сенсационная новость: плата от Intel совершенно официально позволяет разгон системы! Впрочем, констатацией этого факта приходится и ограничиться, поскольку серьезно называть инструментарием для разгона то, что вы видите у этой модели, язык не поворачивается. В целом же по плате можно отметить следующее: это традиционно стабильный продукт, с рядом приятных возможностей и за небольшие деньги, но без какой-либо изюминки (хотя за таковую можно с большой натяжкой считать качественный звуковой тракт платы).
