Системная плата Gigabyte 8GPNXP Duo на базе чипсета Intel 915P


Продукт, target-группу которого вычислить довольно сложно, потому что он, похоже, предназначен для того, чтобы удовлетворить абсолютно всех. Любители «плавного апгрейда» с удовольствием обнаружат 4 разъема под DDR400, модники — 2 разъема для DDR2-533. Те, кто любит хорошую комплектацию будут довольны WiFi-g-адаптером, прилагаемым к плате, и достаточно неплохим набором ПО. Оверклокерам же сделан «аванс» в виде дополнительного внешнего модуля VRM с пассивным жидкостным охлаждением. Кроме того, цена платы тоже не должна быть запредельной т.к. базируется она не на топовом i925X, а на middle-end i915P. Кто-то, наверное, назовет такое сочетание потребительских качеств странным, кто-то — «забавным», мы же сошлись на одном: это привлекательное предложение для самой широкой аудитории, за исключением тех, у кого очень мало денег — потому что в класс дешевых плат Gigabyte 8GPNXP Duo тоже вряд ли попадет. Этакое олицетворение золотой середины — «и нашим, и вашим».

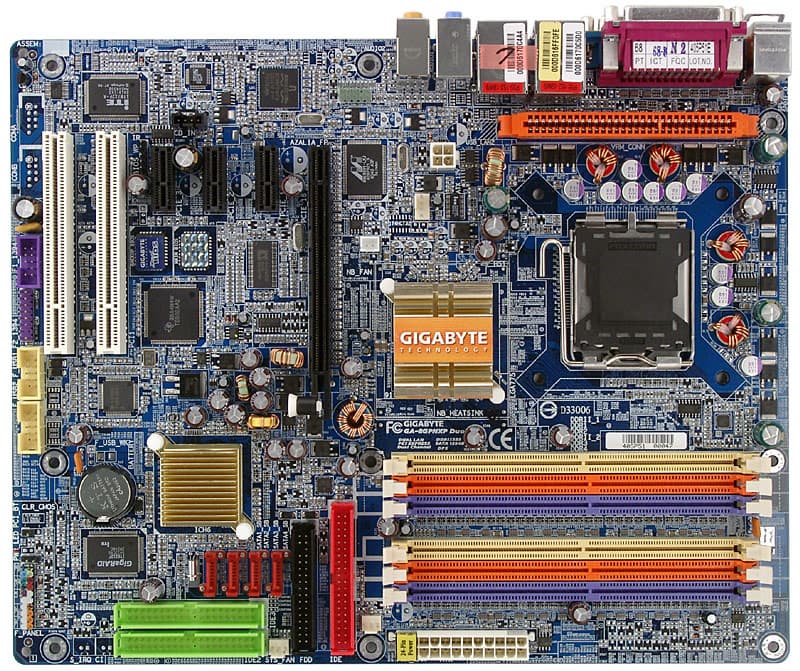

Разводка платы привычна — не совсем удобно расположен ряд разъемов вдоль левого края, разъемы FDD и PATA — позади разъема для видеокарты, а аудиоразъем — перед слотами PCI-E 1x. Также не очень удобна скученность разъемов на переднем крае. Доступ к перемычке не затруднен после установки платы в корпус, ее краткое описание приведено на текстолите. В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 2 конденсатора по 1500 мкФ, 4 по 1000 мкФ и 9 по 560 мкФ. На плате находятся стабилизаторы напряжения шины PCI-E x16 (4x1000 мкФ) и памяти (6x1000 мкФ).

На плате разведено, но не распаяно место под разъемы COM-портов. Размер платы — 305х245 мм («широкий» ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, памяти, +3,3 и +12 В;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы:

  • Процессорный сокет (Socket 775);
  • 2 разъема под DDR 2 SDRAM DIMM и 4 разъема под DDR SDRAM DIMM (все разъемы различаются цветом, сгруппированы по три);
  • Слот PCI-E x16 (с защелкой);
  • 3 слота PCI-E x1;
  • 2 слота PCI;
  • Разъемы питания: стандартный EPS12V (24 контакта) и 4-контактный для 12 В;
  • Разъем FDD;
  • 3 разъема IDE (Parallel ATA), один из них «чипсетный», два — за счет дополнительного контроллера;
  • 4 разъема SATA (Serial ATA) — все «чипсетные»;
  • Разъем для подключения модуля U-Plus DPS;
  • 2 разъема для подключения планок с дополнительными портами USB (2.0);
  • 2 разъема для подключения планки с дополнительными портами FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения стандартного IRDA модуля;
  • Разъем для подключения планки с дополнительными звуковыми выходами;
  • 4 разъема для подключения вентиляторов (3 — с возможностью контроля количества оборотов, к нерегулируемому можно подключить вентилятор для радиатора северного моста чипсета).

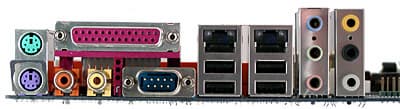

Задняя панель платы (слева направо, по блокам)




  • PS /2 мышь и клавиатура ;
  • LPT, 1 COM- порт , S/PDIF-In/Out типа Coaxial;
  • два порта USB и RJ-45 (Gigabit Ethernet) ;
  • два порта USB и RJ-45 (Gigabit Ethernet);
  • три аудиоразъема (Mic-In, Line-In, Front);
  • три аудиоразъема (Center/Sub, Rear, Side).

Комплект поставки







  • Упаковка стандартного дизайна, 2 коробки с ручками;
  • Документация (на английском языке):
    • руководство пользователя;
    • руководство по настройке PATA RAID;
    • плакат, описывающий основные моменты по установке и настройке;
  • Шлейфы:
    • ATA 66/100/133 (синего цвета с логотипом компании);
    • FDD (синего цвета с логотипом компании);
    • 4 кабеля Serial ATA;
    • переходник-разветвитель питания SATA;
  • U-Plus DPS;

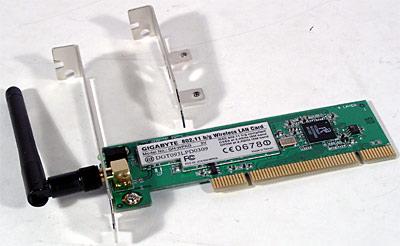

  • Карта WiFi 802.11b/g с антенной;

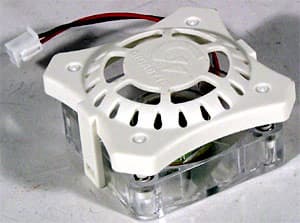

  • Вентилятор для радиатора северного моста чипсета;
  • Планка на заднюю панель с 2 портами USB и 2 FireWire;
  • Планка на заднюю панель с 2 портами USB;
  • Заглушка на заднюю панель;
  • 2 компакт-диска с программным обеспечением:
    • необходимые для работы платы драйверы;
    • драйверы для платы расширения 802.11 b / g;
    • Adobe Acrobat Reader;
    • Norton Internet Security 2004;
    • Gigabyte @BIOS;
    • Gigabyte C.O.M;
    • Gigabyte DMIView;
    • Gigabyte EasyTune 5;
    • Gigabyte FaceWizard;
    • Gigabyte Windows Utility Manager;
    • Gigabyte IA Panel;
    • Gigabyte Management Tool;
    • DirectX 9.0b.

В комплектации следует отметить наличие WiFi-карты (причем достаточно современной — с поддержкой стандарта 802.11g) и выделение кулера для северного моста чипсета в отдельный элемент комплектации. В принципе, в этом есть смысл: если пользователь не занимается оверклокингом, он вполне возможно, обойдется и без его установки, а вот система за счет этого станет немного тише. В комплекте ПО можно отметить наличие Norton Internet Security (персональный firewall) последней версии. Не такая уж и дешевая программа, а пользоваться лицензионным ПО, что ни говори, приятнее и спокойнее…


Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека CMedia CMI9880, с возможностью подключения аудиосистем 7.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • 2 сетевых, 1 из них на базе чипа Broadcom BCM5751KFB , с поддержкой 10 Base-T /100 Base-TX /1000 Base-T , второй — на базе Marvell 88E8001-LKJ , с поддержкой 10 Base-T /100 Base-TX/1000 Base-T;
  • FireWire, на чипах Texas Instruments TSB82AA2 и TSB81BA3, с поддержкой 3 портов FireWire-800;
  • PATA RAID, на базе микросхемы ITE IT8212F , с поддержкой RAID уровней 0, 1, 0+1 и JBOD и 2 разъемами PATA 133.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.19, -0.71Хорошо
Уровень шума, дБ (А):-90.4Очень хорошо
Динамический диапазон, дБ (А):89.6Хорошо
Нелин. искажения, %:0.022Хорошо
Интермод. искажения, %:0.130Средне
Взаимопроникновение каналов, дБ:-71.4Хорошо

Общая оценка: Хорошо (подробнее).

Фирменные технологии

  • Gigabyte Dual BIOS (2 микросхемы Flash EEPROM)

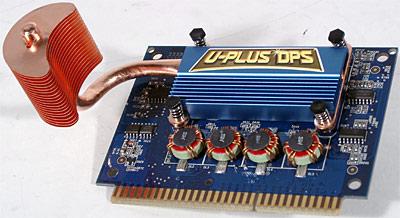

  • Gigabyte U-Plus DPS (дополнительный VRM)

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии 6.00PG от AwardНастройки таймингов памяти+CAS Latency, Active to Precharge Delay, RAS to CAS Delay, RAS Precharge, Write Recovery Time, Refresh Cycle, Refresh Mode Select
Выбор частоты работы памяти+Auto, DDR266, DDR333, DDR400, DDR2-333, DDR2-400, DDR2-533
Настройка работы шины AGP-
Настройка работы шины PCI+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шины PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—355 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+0.8375-1.6 В, шаг 0.125 В
Изменение напряжения памяти+Normal, +0.1, +0.2, +0.3 В
Изменение напряжения чипсета-
Изменение напряжения шины PCI-E +Normal, +0.1, +0.2, +0.3 В

Использовалась версия BIOS F2, как последняя из доступных на время проведения тестирования.

Данные предварительного тестирования

В этом качестве мы просто приведем одну из диаграмм будущего обзора. Результаты Gigabyte 8GPNXP Duo представляют линейки «i915P/DDR400» и «i915P/DDR2-533» (т.к. плата поддерживает оба типа памяти):

Справочная информация



Плата предоставлена на тестирование производителем




11 августа 2004 Г.
