ECS KA1 MVP Extreme — системная плата на базе чипсета ATI Xpress 200 CrossFire Edition (Socket 939)


Выход семейства графических чипов Radeon X1900 подтвердил позиции ATI в самом высоком классе, и кроме прочего это означает, что перспективы «строительства» игровых компьютеров для энтузиастов, способных достигать максимального уровня fps при заоблачных графических настройках, на платформе ATI ничуть не хуже, чем на платформе NVIDIA. А поскольку для установления рекордов по нынешним временам совершенно необходимо объединять пару видеокарт, можно прогнозировать, что интерес к материнским платам на чипсете Radeon Xpress 200 CrossFire Edition будет не меньшим, чем уже наблюдается по отношению к платам на NVIDIA nForce4 SLI.

Компания ECS для платы KA1 MVP Extreme выбрала ту же нишу «для энтузиастов», что и в случае с остальными уже протестированными нами материнскими платами на этом чипсете. И для подтверждения статуса оснастила ее по максимуму дополнительными контроллерами и обеспечила избыточной комплектацией (точно такой же, кстати, что и для платы ECS KN2 SLI Extreme на чипсете NVIDIA nForce4 SLI X16). При этом инженеры ECS не стали устанавливать сторонний южный мост, а воспользовалась оригинальным чипсетом от ATI с южным мостом SB450. Что, в свете возможного дефицита на южные мосты ULi после поглощения этого производителя компанией NVIDIA, выглядит экономически оправданным.

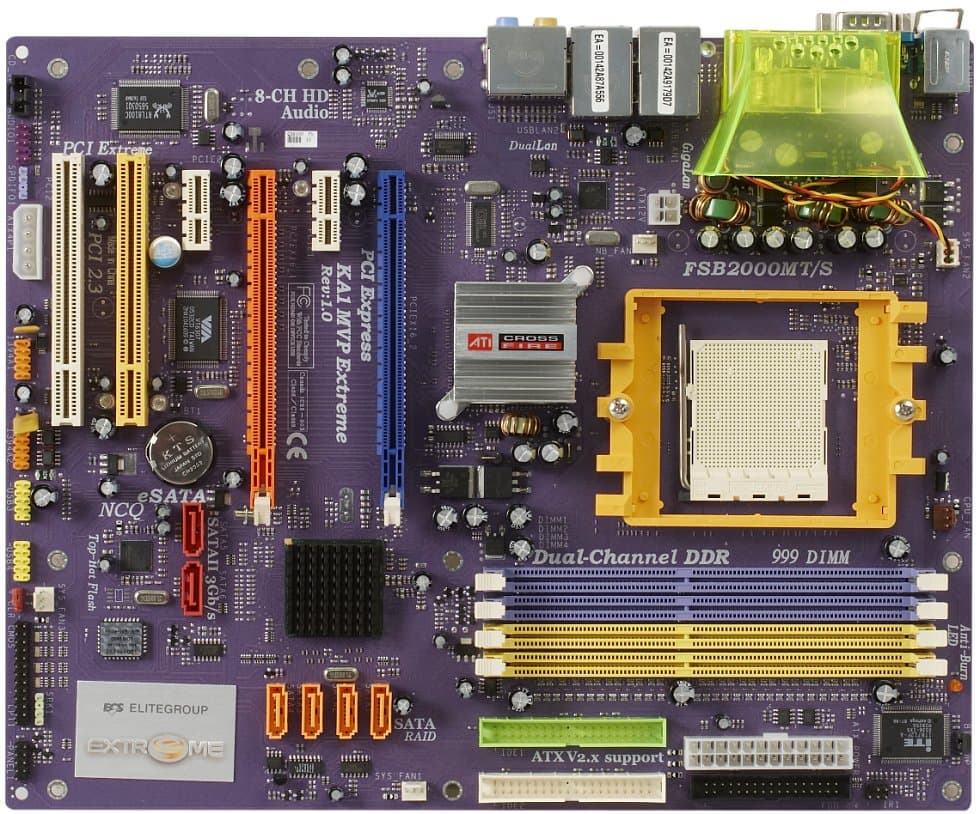

Плата выполнена с характерными чертами серии Extreme, включая «боевую раскраску» и вентилятор с небольшим воздуховодом на задней панели. А вот фирменного кулера вычурной формы на северном мосту чипсета в этот раз покупателям удалось избежать, так как ATI RD480 греется не очень сильно, поэтому оказалось вполне достаточно обычного небольшого радиатора. И пассивное охлаждение чипсета справляется со своей задачей, хотя, как и в случае с платой MSI RD480 Neo2, желательно дополнительное охлаждение радиатора на северном мосту потоком воздуха от процессорного кулера, что предусмотрено конструктивно за счет сокращения расстояния между данными компонентами. Оборотной стороной этой близости (а также близкого расположения разъемов для модулей памяти) является потенциальная невозможность установить кулеры с очень широким радиатором на процессор.

Разводка платы на этот раз вообще не блещет удобством — взять хоть «загнанный» за последний слот PCI 4-контактный «периферийный» разъем дополнительного питания для видеокарт (к нему будет не подобраться после установки карты расширения, особенно габаритной, вроде ТВ-тюнера с радиоблоком, в этот слот). Также крайне неудачно расположены разъемы Serial ATA (как чипсетные, так и дополнительные): они могут оказаться перекрыты громоздкими системами охлаждения видеокарт, да и просто длинными видеокартами. Зато путем этих жертв удалось расчистить место для фирменной таблички серии Extreme в левом нижнем углу — потрясающий успех дизайна! Единственное, за что стоит сказать спасибо — так это за размещение обоих слотов PCI таким образом, что их можно задействовать практически при любой расстановке карт расширения в прочих слотах. (Такие времена: радуемся уже хотя бы двум доступным слотам PCI.)

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал, 6 конденсаторов по 1800 мкФ и 3 по 1500 мкФ; в стабилизаторе напряжения памяти применены 9 конденсаторов по 1500 мкФ и несколько менее емких, он также усилен применением индуктивных элементов. Использованы конденсаторы неопознанного нами производителя, а также производства OST — вполне характерный выбор, вряд ли кто-то ожидал увидеть конденсаторы Sanyo или Rubycon на плате ECS. На плате нет разведенных, но нераспаянных элементов, так как это топовая модель в линейке, а вот в ее радикально удешевленной версии RD480-A939 (с аналогичной разводкой) удалены почти все дополнительные контроллеры. Размер платы — 305×245 мм (полноразмерный ATX), крепление к корпусу десятью винтами с надежной фиксацией всех углов.

Системный мониторинг (ITE IT8712F-A, по данным BIOS Setup):

  • Напряжение процессорного ядра, батарейки, памяти (+2,5 В), +3,3, +5, +12 В, а также +5 В Standby;
  • Частота вращения 3 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 939, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX c рейтингом до 4800+ и выше (в будущем), также, разумеется, будут работать все модели Sempron, которые для Socket 939 уже выпущены, но до сих пор официально не объявлены);
  • 4 разъема под DDR SDRAM DIMM (до 4 ГБ DDR200/266/333/400, возможен двухканальный режим работы);
  • 2 слота PCIEx16 для видеоускорителей (в режиме CrossFire оба работают со скоростью x8, при использовании одиночной карты (в первом (оранжевом) слоте) требуется установить комплектную заглушку во второй (голубой));
  • 2 слота PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычные 20-контактные коннекторы), 4-контактный ATX12V для питания процессора и 4-контактный «периферийный» для видеокарт (без собственных разъемов питания на борту) в слотах PCIEx16;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133 — «чипсетные»;
  • 6 разъемов SATA (Serial ATA), из которых 4 — «чипсетные» на 4 устройства SATA150, подключаемые к ним диски можно объединить в два независимых RAID-массива уровней 0 или 1; функционирование еще 2 разъемов (SATA-II — на 2 устройства SATA300) обеспечивается контроллером Silicon Image, подключаемые диски могут быть объединены в RAID-массив уровня 0 или 1;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • 2 разъема для подключения планок на 2 порта FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения планки с портом SPDIF-Out;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения планки с LPT-портом;
  • 3 разъема для подключения вентиляторов с возможностью контроля количества оборотов (но без автоматического регулирования скорости вращения даже для процессорного кулера).

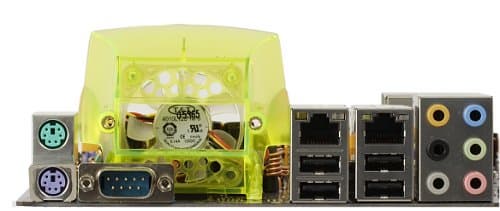

Задняя панель платы (слева направо, по блокам)

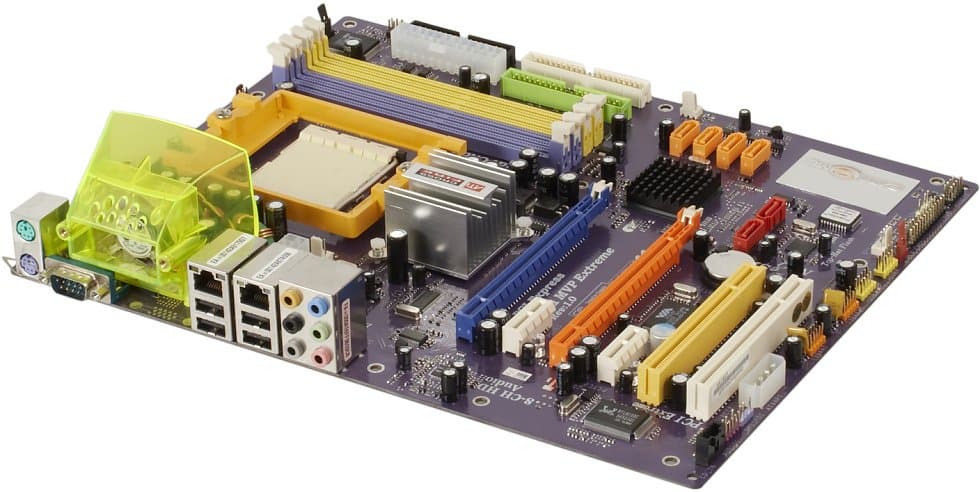

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 COM-порт;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub, Rear, Surround, Line-In, Line-Out, Mic-In).

Комплект поставки

  • Упаковка: большая коробка традиционного для топовых плат от ECS дизайна с дополнительным «футляром»;
  • Документация: брошюра-инструкция (руководство пользователя);
  • Кабели: 1 LAN (длиной 2 м, витая пара), 4 SATA (с переходником-разветвителем питания на 2 устройства SATA), 1 ATA66, 1 ATA33 (для CD-ROM) и шлейф для подключения дисковода;
  • Вспомогательная плата-заглушка для переключения режима работы слотов PCIEx16;
  • Модуль Top-Hat Flash (микросхема флэш-ПЗУ с резервной копией BIOS и приспособление-переходник для установки сверху на основную микросхему на плате) с краткой инструкцией по применению — может применяться для аварийного восстановления поврежденной прошивки BIOS;
  • Планка на заднюю панель компьютера с 2 разъемами FireWire (6- и 4-контактным) и 2 USB-портами (ее также можно использовать и для вывода портов на переднюю панель, используя соответствующий модуль);
  • Модуль для установки в 3-дюймовый отсек компьютера, к которому можно подключить вышеуказанный кабель с портами USB и FireWire, если перевинтить разъемы кабеля с планки на этот модуль;
  • Планка на заднюю панель компьютера с LPT-портом;
  • Планка на заднюю панель компьютера с интерфейсным разъемом SATA, предназначенным для подключения устройств e-SATA (c собственным питанием), подключается к любому из стандартных портов SATA на плате, рекомендуется воспользоваться одним из двух портов дополнительного контроллера Silicon Image;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • 2 компакт-диска с драйверами и утилитами.

Набор утилит (от сторонних компаний) в данном случае включает:

  • DPU — для восстановления удаленных файлов;
  • Pro Magic Plus — для создания «точек отката» и восстановления системы;
  • ShowShifter — мультимедийный комбайн для просмотра ТВ, видео, картинок/фотографий, прослушивания музыки;
  • I’m InTouch — для удаленного администрирования компьютера;
  • Media Ring — для IP-телефонии (осуществления обычных «голосовых» звонков через интернет);
  • комплект WinCinema — для просмотра и создания собственных DVD.

К сожалению, в комплекте не предусмотрена фирменная утилита для обновления BIOS и системных драйверов с поиском свежих версий на сайте производителя, для перепрошивки BIOS из Windows рекомендуется использовать стандартную утилиту WinFlash от компании Award.

Интегрированные контроллеры

  • Звуковой, на базе чипсетной поддержки High Definition Audio и HDA-кодека Realtek ALC880, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF-Out (соответствующая планка в комплекте поставки отсутствует);
  • 2 сетевых: один Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с, на базе микросхемы Marvell 88E8053-NNC1 (интерфейс PCIEx1), и контроллер Fast Ethernet с поддержкой 10/100 Мбит/c, на базе микросхемы Realtek RTL8100C;
  • SATA-II RAID-контроллер, на базе микросхемы Silicon Image Sil3132CNU (интерфейс PCIEx1), с поддержкой 2 устройств SATA300 и возможностью объединения их в RAID-массив уровней 0 и 1;
  • FireWire, на базе микросхемы VIA VT6307, с поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0,14, -0,16Очень хорошо
Уровень шума, дБ (А):-90,3Очень хорошо
Динамический диапазон, дБ (А):90,2Очень хорошо
Гармонические искажения, %:0,0041Очень хорошо
Интермодуляционные искажения + шум, %:0,012Очень хорошо
Взаимопроникновение каналов, дБ:-87,5Отлично
Интермодуляции на 10 кГц, %:0,010Очень хорошо

Общая оценка: Очень хорошо (подробнее). Плата отличилась качеством интегрированного звука даже по меркам общего высокого уровня, демонстрируемого в наших тестах моделями с поддержкой High Definition Audio.

Фирменные технологии и особенности

  • Top-Hat Flash — возможность аварийного восстановления поврежденной прошивки BIOS, для чего применяется специальная микросхема флэш-ПЗУ (с резервной копией BIOS), «надеваемая» сверху на основную микросхему на плате;
  • Дополнительный вентилятор для охлаждения стабилизатора питания, выдувающий нагретый воздух из корпуса компьютера;
  • Технология динамического разгона — при работе с максимальной нагрузкой частота шины процессора может повышаться на 2—30 МГц в зависимости от установленного в BIOS значения.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для защиты параметров CMOS от изменения
Из BIOS, основанного на версии Award WorkstationBIOS v6.00PGВозможность отключения специфических функций процессора+K8 Cool’n’Quiet
Настройки таймингов памяти+1T/2T Memory Timing, CAS Latency, Min RAS Active Time, RAS to CAS Delay, Row Precharge Time, Row to Row Delay, Row Cycle Time, Row Refresh Cycle
Выбор частоты работы памяти+Auto, 100, 133, 166, 200 (реально задается множитель относительно частоты HTT)
Настройка работы шины HT+частота (Auto, 200, 400, 600, 800, 1000 МГц), а также ширина (8 или 16 бит) по раздельности для обоих направлений потока данных по шине (от северного моста к процессору и наоборот)
Возможность задания частоты для периферийных шин-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+200—500 МГц с шагом 1 МГц;
отдельная настройка CPU Dynamic Overclocking: +2—30 МГц с шагом 2 МГц
Изменение коэффициента умножения процессора+от ×4, с целым шагом
Изменение напряжения ядра процессора++0,025—0,175 В с шагом 0,025 В
Изменение напряжения памяти+2,60—3,00 В с шагом 0,05 В

Использовалась версия BIOS 1.1 от 23.12.05, как последняя из доступных на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке (за исключением пунктов изменения напряжения — у нашего экземпляра платы эти настройки были неактивны), работоспособность нестандартных настроек не проверялась. Плата корректно определила тайминги памяти (по SPD), включая настройку 1T/2T.

Производительность

Конфигурация тестового стенда:

  • Процессор: AMD Athlon 64 4000+
  • Память: 2 модуля по 512 МБ Corsair XMS3200 TwinX (DDR400, 2-2-2-5)
  • Видеокарта: ATI Radeon X800 XT, 256 МБ DDR
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: Chieftec GPS-400AA
  • ОС: Windows XP SP2

Для сравнения была взята ранее протестированная нами плата MSI RD480 Neo2 на том же чипсете ATI Xpress 200 CFE, но c южным мостом ULi M1573.

ТестECS KA1 MVP ExtremeMSI RD480 Neo2
Архивирование в 7-Zip, мин:сек7:257:32
Кодирование MPEG4 (XviD), мин:сек5:065:02
Unreal Tournament 2004 (Low@640×480), fps85,386,1
Unreal Tournament 2004 (Highest@1600×1200), fps78,277,5
Doom3 (Low@640×480), fps116,4116,9
Doom3 (Highest@1600×1200), fps58,762,3

Плата ECS KA1 MVP Extreme продемонстрировала фактически эталонную производительность. Нам в очередной раз совершенно нечего добавить по этому поводу.

Выводы

Впечатление от платы можно выразить одной фразой: «вариант для массовых энтузиастов» — иными словами, она может стать действительно удачной основой для дорогого серийного ПК с CrossFire. Именно в таком случае отсутствие развитых «разгонных» талантов, простая система охлаждения чипсета, отсутствие каких-либо экстравагантных технологий, не самая удобная разводка не будут восприниматься как минус, тогда как список поддерживаемых разъемов, интерфейсов и прочего в спецификации будет смотреться полным и действительно таковым являться. Однако для человека, собирающего компьютер самостоятельно, плата выглядит слегка простоватой, несмотря на переливающиеся светодиоды (мигающей подсветкой отмечаются свободные слоты для карт расширения) и традиционную «вытяжку» горячего воздуха из области стабилизатора напряжения. Впрочем, и тут вопрос окончательно решит ценовая политика.
<з> Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя (русское зеркало)


Плата предоставлена на тестирование производителем




23 марта 2006 Г.
