- Чипсет NVIDIA GeForce 8200 (использован единый мост NVIDIA GeForce 8200)
Несмотря на то, что в сегменте плат с интегрированной графикой для AMD-платформы сильнее оказался продукт от самой AMD, чипсет 780G, но как мы и предполагали, для GeForce 8200 тоже нашлась своя ниша, количество плат с этим чипсетом уже довольно велико. И, на первый взгляд, удивляет большое количество полноразмерных плат, ведь чипсет вроде бы предназначен для совсем другой ниши компьютеров: офисного и просто начального уровня. Объяснение, впрочем, находится сразу. Чипсеты прямо ориентированные на такие платы (nForce 730a/750a) вышли гораздо позже, к тому же стоят дороже, а GeForce 8200 доступен широко и недорог.
Вместе с тем идея приобрести для недорогого компьютера полноразмерную плату с интегрированным в чипсет графическим ядром, имеющую цифровой видеовыход (и соответственно способную поддержать на должном уровне подключение хорошего ЖК-монитора), приобретает все большую популярность. Ведь даже самая недорогая видеокарта все же не бесплатна, да и греется непременно, что даже в случае с картой, имеющей пассивное охлаждение, может косвенно влиять на общий шум системы охлаждения, поскольку вентиляторы в корпусе будут вынуждены работать на более высоких оборотах. Ну а главное, зачем покупать плату без интегрированного видео и к ней видеокарту, если компьютер собирается не для игр? Компания ECS знает о потребностях покупателей бюджетных компьютеров, возможно, лучше всех, во всяком случае, судя по изобилию плат в линейке с именно таким рыночным позиционированием. Давайте посмотрим, что получилось на этот раз.
Плата очень сильно напоминает ECS A780GM-A и, кстати, также принадлежит к Black Series. Но забегая вперед, отметим, что нам так и не удалось найти признаков (помимо черной окраски самой платы), по которым ее можно было бы причислить к разряду «не совсем бюджетных», которые ECS cобиралась объединить в данной серии. В случае с упомянутой ECS A780GM-A к дополнительным возможностям можно было причислить разгон графического ядра, но на платах с GeForce 8200 такая опция нам ни разу не встречалась.
К дизайну нет претензий, аналогично плате упомянутой выше. Плату на одномостовом чипсете, вероятно, еще проще скомпоновать так, чтобы при сборке не возникало никаких коллизий. Разъемы IDE, FDD и оба разъема питания расположены в наиболее удобных местах, среди обычно встречающихся вариантов, к SATA-портам подключить накопители удастся при установке видеокарты любых габаритов.

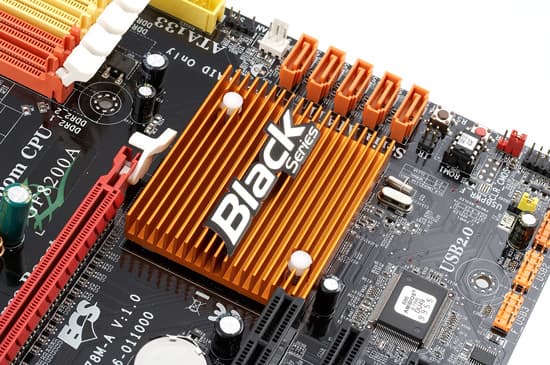

Нагрев чипсета невелик, радиатор, хоть и низкопрофильный, но довольной крупный. А поскольку для разгона плата совершенно не подходит, обеспечивать какой-либо запас в данном случае и не требовалось.

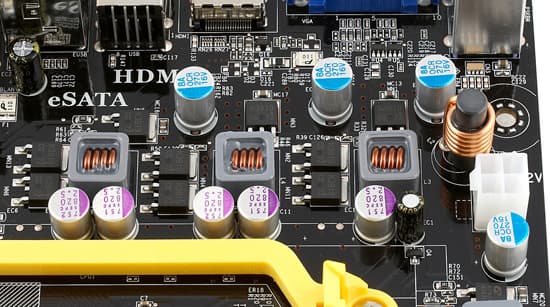

В 4-канальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал в трех каналах, ответственных за питание ядра процессора, еще один канал, питающий контроллер памяти в процессоре имеет 2 транзистора, 6 конденсаторов по 820 мкФ от Sanyo и 4 — по 270 мкФ от Cheng Tung. Не сказать, чтобы схема получилась избыточной в сравнении с конкурентами, уже вовсю использующими 5-канальные стабилизаторы, либо ставящие по 4 транзистора в 4-канальных. Однако, учитывая, что плата официально поддерживает лишь процессоры с TDP до 95 Вт, это вполне достаточно. Размер платы — 305×220 мм («зауженный» ATX), крепление к корпусу 6 винтами, правый край остается незакрепленным.
Системный мониторинг (ITE IT8726F-S, по данным BIOS Setup):
- Напряжение процессорного ядра и памяти;
- Частота вращения процессорного и системного вентилятора;
- Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
- Smart Fan, предусмотрено автоматическое управление процессорным вентилятором, пользователь может выбрать температурный порог, выше которого включается плавное регулирование частоты вращения и температуру, соответствующую режиму выхода вентилятора на максимальные обороты, дополнительно имеется параметр, задающий процент увеличения частоты вращения на каждый градус приращения температуры. Регулировка поддерживается для вентиляторов с 3 и 4-ех контактными разъемами.

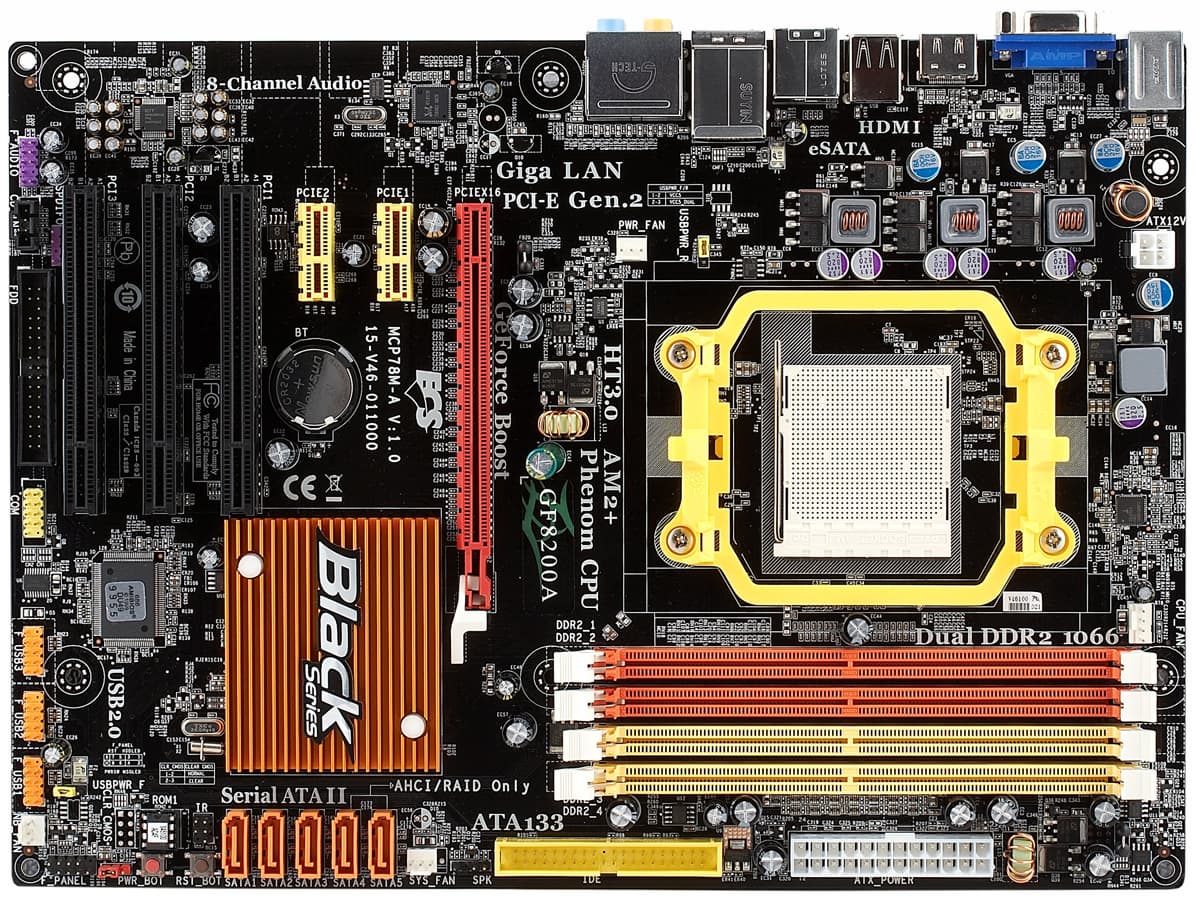

Порты, коннекторы и разъемы на поверхности платы
- Процессорный сокет (Socket AM2, совместим со спецификацией Socket AM2+, заявлена поддержка процессоров Phenom, Athlon 64/X2 и Sempron, выпущенных для разъемов Socket AM2 и Socket AM2+, с TDP до 95 Вт, список поддерживаемых доступен на сайте);
- 4 разъема под DDR2 SDRAM DIMM (до 32 ГБ DDR2-400/533/667/800/1066, двухканальный режим работы, список протестированных на совместимость доступен на сайте);
- 1 слот PCIEx16 2.0;
- 2 слота PCIEx1 1.1;
- 3 слота PCI;
- Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать 20-контактный коннектор), 4-контактный ATX12V для питания процессора;
- Разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетный»;
- 5 разъемов SATA II (Serial ATA II) на 5 устройств SATA300, «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и 0+1;
- 3 разъема для подключения планок на 6 дополнительных портов USB;
- Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
- Разъем для подключения планки с S/PDIF-Out;
- Разъем для подключения планки с COM-портом;
- Разъем для подключения инфракрасного (IrDA) датчика;
- 4 разъема для подключения вентиляторов, для процессорного, 4-контактного есть возможность контроля количества оборотов и автоматического управления частотой вращения из BIOS.

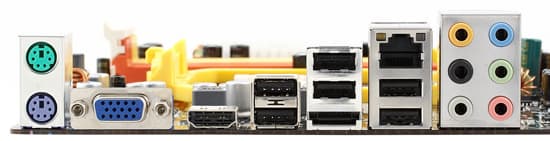

Задняя панель платы (слева направо, по блокам)

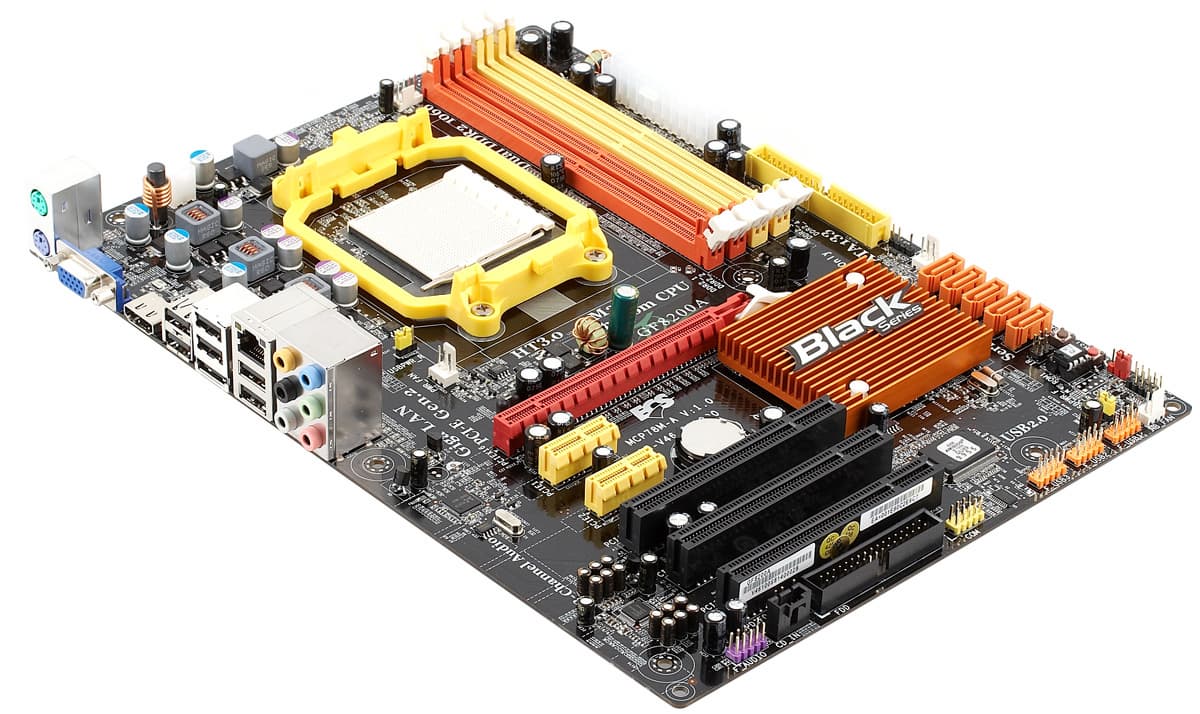

по ссылке — вид платы в 3/4 со стороны задней панели
- Разъемы PS/2 для подключения мыши и клавиатуры;
- VGA;
- HDMI;
- 2 порта USB;
- eSATA300 и 2 порта USB;
- 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
- 6 аналоговых аудиоразъемов (Center/Sub, Side-Out, Rear-Out, Line-In, Front-Out, Mic-In).
Приятно видеть 6 портов USB на задней панели и наличие eSATA, а вот HDMI-порт в качестве единственного цифрового выхода, на наш взгляд, для недорогой платы — не самое лучшее решение, многим пользователям придется докупать переходник на DVI.
Комплект поставки
- Упаковка: небольшая коробка, оригинального дизайна для Black Series;
- Документация: руководство пользователя и многоязычный плакат с инструкциями по установке (в том числе и на русском языке);
- Кабели: 2 SATA (с фиксаторами), 1 ATA66;
- Заглушка на заднюю панель платы для вывода соответствующих разъемов;
- Компакт-диск с драйверами и утилитой Adobe Acrobat Reader.
В комплекте не предусмотрена фирменная утилита для обновления BIOS и системных драйверов с поиском свежих версий на сайте производителя, однако, во всех архивах с образами BIOS на сайте имеется стандартная утилита от AMI для прошивки из Windows.
Интегрированные контроллеры
- Звуковой, на базе «чипсетной» поддержки HD Audio и кодека IDT 92HD206, с возможностью подключения аудиосистем 7.1, разъемами для подключения фронтальных аудиовходов/выходов, S/PDIF-Out и СD-In;
- Сетевой, Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе PCIE-контроллера Realtek RTL8111B.
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты ESI Juli@:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0,51, -12,08 | Очень плохо |
| Уровень шума, дБ (А): | -89,8 | Хорошо |
| Динамический диапазон, дБ (А): | 88,7 | Хорошо |
| Гармонические искажения, %: | 0,0041 | Очень хорошо |
| Гармонические искажения + шум, %: | -79,6 | Средне |
| Интермодуляционные искажения + шум, %: | 0,024 | Хорошо |
| Взаимопроникновение каналов, дБ: | -93,3 | Отлично |
| Интермодуляции на 10 кГц, %: | 0,012 | Очень хорошо |
Общая оценка: Хорошо (подробнее). Мы уже отмечали в тестированиях плат с данным кодеком, встречающимся лишь в продукции ECS, характеристики в среднем на уровне Realtek ALC883, за исключением обрезанных низких частот. Отсюда столь низкая оценка в первом тесте, и звучание достойное дешевых колонок или наушников.
Настройки
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Перемычка «USB-PWR R» | Управление функцией включения компьютера по сигналу с USB-устройств, подключенным к разъемам на задней панели | ||
| Перемычка «USB-PWR F» | Управление функцией включения компьютера по сигналу с USB-устройств, подключенным к разъемам, выводимым с помощью планок | ||
| Из BIOS, основанного на AMI BIOS 2.61 | Возможность отключения специфических функций процессора | + | Cool’n’Quiet |
| Настройки таймингов памяти | + | CAS Latency, RAS to CAS Delay, Row Precharge Time, Min RAS Active Time, Row Cycle Time, а также дополнительные тайминги | |
| Выбор частоты работы памяти | + | Auto, 200, 266, 333, 400, 533 МГц (эффективная частота вдвое выше, а реально задается множитель относительно «частоты FSB») | |
| Настройка частоты шины HT | + | Auto, 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400, 2600 МГц (реально задается множитель относительно «частоты FSB») | |
| Ручное распределение прерываний по слотам | - | ||
| Изменение «частоты FSB» | + | 200—600 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | - | ||
| Изменение напряжения процессора | + | 0,800—1,550 В с шагом 0,025 В | |
| Изменение напряжения памяти | + | 1,90—2,40 В с шагом 0,07 В | |
| Изменение напряжения чипсета | + | 1,13—1,24 В с шагом 0,04 В | |
| Изменение напряжения HT-шины | + | 1,20—1,35 В с шагом 0,05 В | |
Использовалась версия BIOS от 28.05.2008, как последняя релизная. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.
Все необходимые для умеренного разгона настройки присутствуют, однако сама плата конструктивно оказалась слабовата для рагонных экспериментов.
Разгон
Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, к примеру, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течении 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.
| Тактовая частота, МГц | Частота FSB, МГц | Напряжение питания ядра (по данным системного мониторинга BIOS), В | Частота (множитель) шины HT, МГц | |
| Athlon 64 X2 4000+ (2,0 ГГц) | 2200 | 220 | 1,40 | 1100 (x5) |
Разгон слабый, на плате, очевидно, не реализовано раздельное управление частотой графического ядра в чипсете, что и сокращает разгонный потенциал до минимума (с установленной видеокартой и отключенным интегрированным ядром, потенциал возрастает до 2600 МГц, что тоже довольно скромно, учитывая, что формально все настройки для повышения частот и напряжений имеются). Само по себе это составляет недостаток платы, но учитывая скромную конструкцию стабилизатора напряжения питания процессора и поддержку процессоров с TDP лишь до 95 Вт, ничего удивительного в таком результате нет.
Производительность
Конфигурация тестового стенда:
- Процессор: AMD Athlon 64 X2 4000+
- Память: 2 модуля по 1 ГБ Kingston KHX7200D2K2/1G (DDR2-800)
- Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
- Видеокарта: ATI Radeon HD 3870, 512 МБ GDDR4
- БП: Chieftec CFT-560-A12C
- ОС: Windows XP SP2
Для сравнения мы взяли результаты ранее протестированной платы на таком же чипсете — ASUS M3N78-EMH HDMI.
| Тест | интегрированная графика | внешняя графика | ||
| ASUS M3N78-EMH HDMI | ECS GF8200A | ASUS M3N78-EMH HDMI | ECS GF8200A | |
|---|---|---|---|---|
| Архивирование в WinRAR, мин:сек | 2:39 | 2:36 | 2:39 | 2:34 |
| Кодирование MPEG4 (XviD), мин:сек | 6:07 | 6:08 | 6:03 | 6:03 |
| Unreal Tournament 2004 (Medium@800×600), fps | 45,1 | 37,0 | 58,2 | 58,3 |
| Unreal Tournament 2004 (High@1024×768), fps | 35,7 | 25,6 | 58,3 | 58,4 |
| FarCry (Medium@800×600), fps | 61,0 | 48,3 | 107,0 | 111,9 |
| FarCry (High@1024×768), fps | 41,6 | 32,3 | 103,6 | 105,0 |
| DOOM III (Medium@800×600), fps | 40,0 | 31,0 | 133,8 | 133,4 |
| DOOM III (High@1024×768), fps | 26,2 | 20,4 | 135,5 | 136,5 |
Основное, что демонстрируют нам тесты производительности — явное отставание в тестах с интегрированной графикой в играх, что, судя по всему означает сниженную частоту, графического ядра в данном случае. Вероятно, таким образом, инженеры ECS решили дополнительно развести в разные ниши эту плату и ECS A780GM-A, которая по умолчанию имела штатную частоту ядра.
Выводы
Плата в целом соответствует задаче сборки компьютера с достаточно широкими возможностями расширения (все же ATX-формат), но без претензии на игровые и видео применения интегрированной графики (о чем красноречиво свидетельствует искусственно заторможенное графическое ядро). Словом, удовлетворит лишь «серьезные» нужды экономного пользователя.
Вместе с тем, для того чтобы попасть в «Black Series» эта плата кажется нам чрезмерно урезанной в сравнении с другими платами, включенными в эту серию. В частности, по сравнению с ECS A780GM-A, чтобы быть оправданным выбором, она должна стоить существенно дешевле, а это условие не так просто соблюсти, учитывая и без того очень низкую цену упомянутой платы.
Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)
Эта модель на сайте производителя
Плата предоставлена на тестирование производителем
