Как мы уже неоднократно отмечали, что анонс процессоров семейства Broadwell-E, который состоялся в самом конце мая, стал формальным поводом для выпуска новых моделей и обновления «старых» материнских плат на чипсете Intel X99. Одну из таких новых моделей, а именно Asus Strix X99 Gaming, мы уже рассматривали. А в этой статье мы познакомимся с платой Asus X99-Deluxe II, которая является обновленной моделью платы Asus X99-Deluxe.
Комплектация и упаковка
Плата Asus X99-Deluxe II поставляется в достаточно компактной коробке черного цвета с ручкой, на которой методом ламинации нанесено название платы и логотипы поддерживаемых технологий.

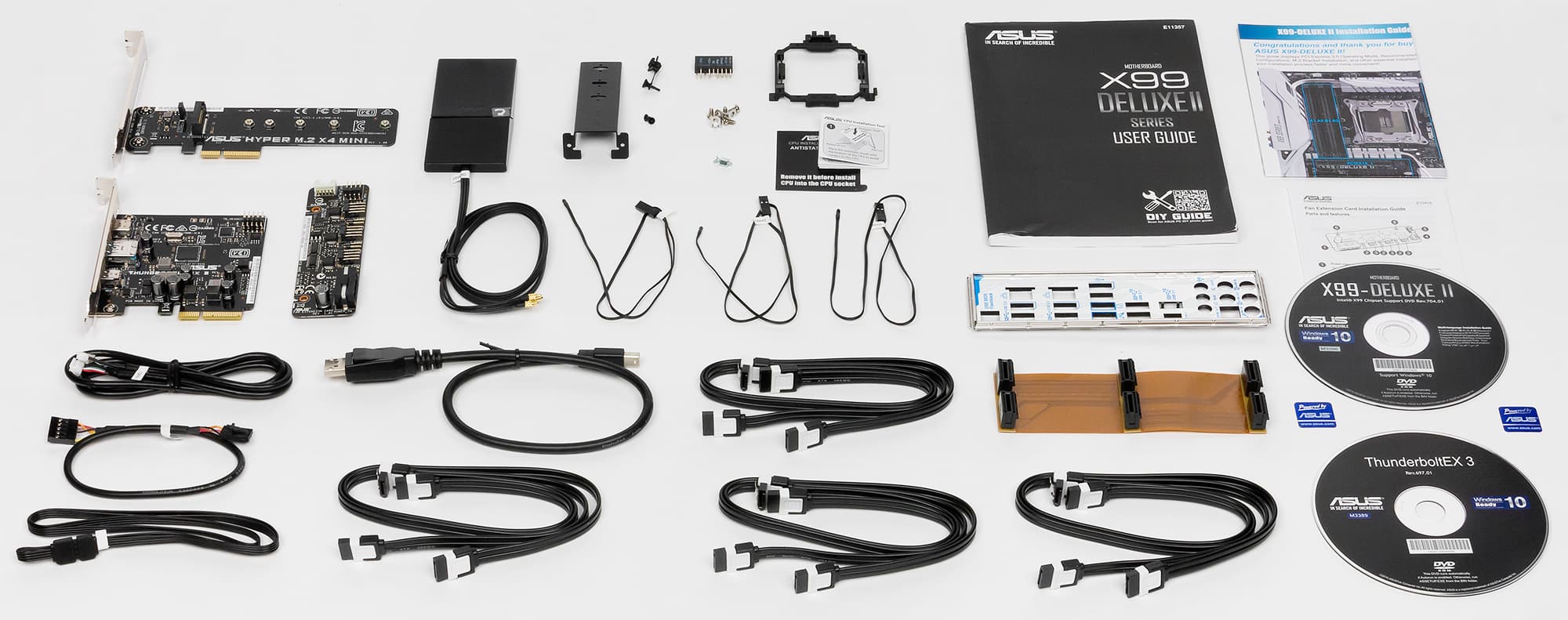

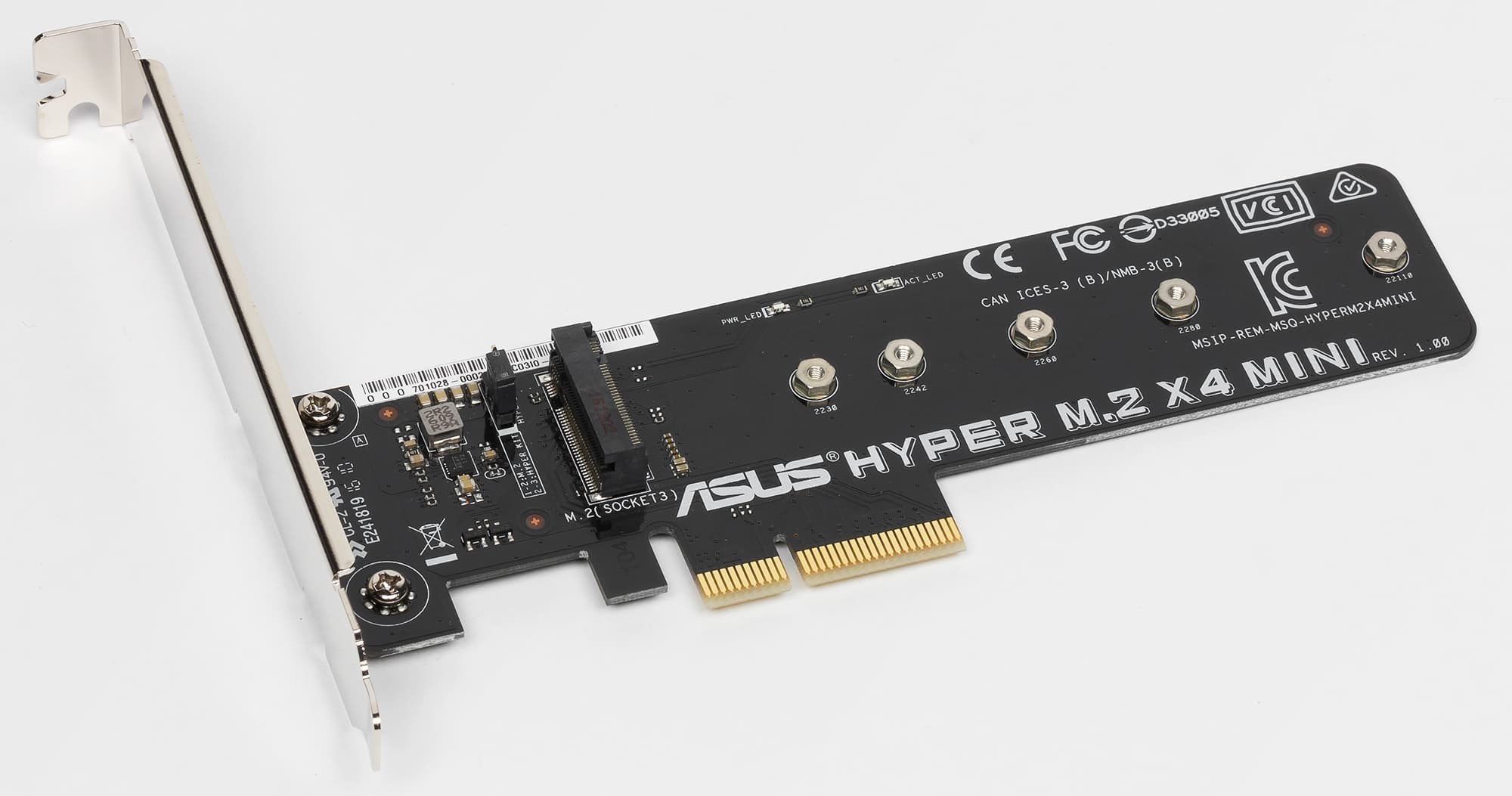

Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, восемь SATA-кабелей (все разъемы с защелками, четыре кабеля имеют угловой разъем с одной стороны), мостик SLI на три видеокарты, заглушка задней панели платы, антенна для Wi-Fi модуля, традиционный Asus Q-коннектор для облегчения подключения проводов от кнопки питания, перезагрузки и т. д., а так же три термодатчика, плата Hyper M.2 x4, которая представляет собой переходник с разъема PCI Express x4 на разъем M.2, а также скоба для вертикальной фиксации накопителя с разъемом M.2.

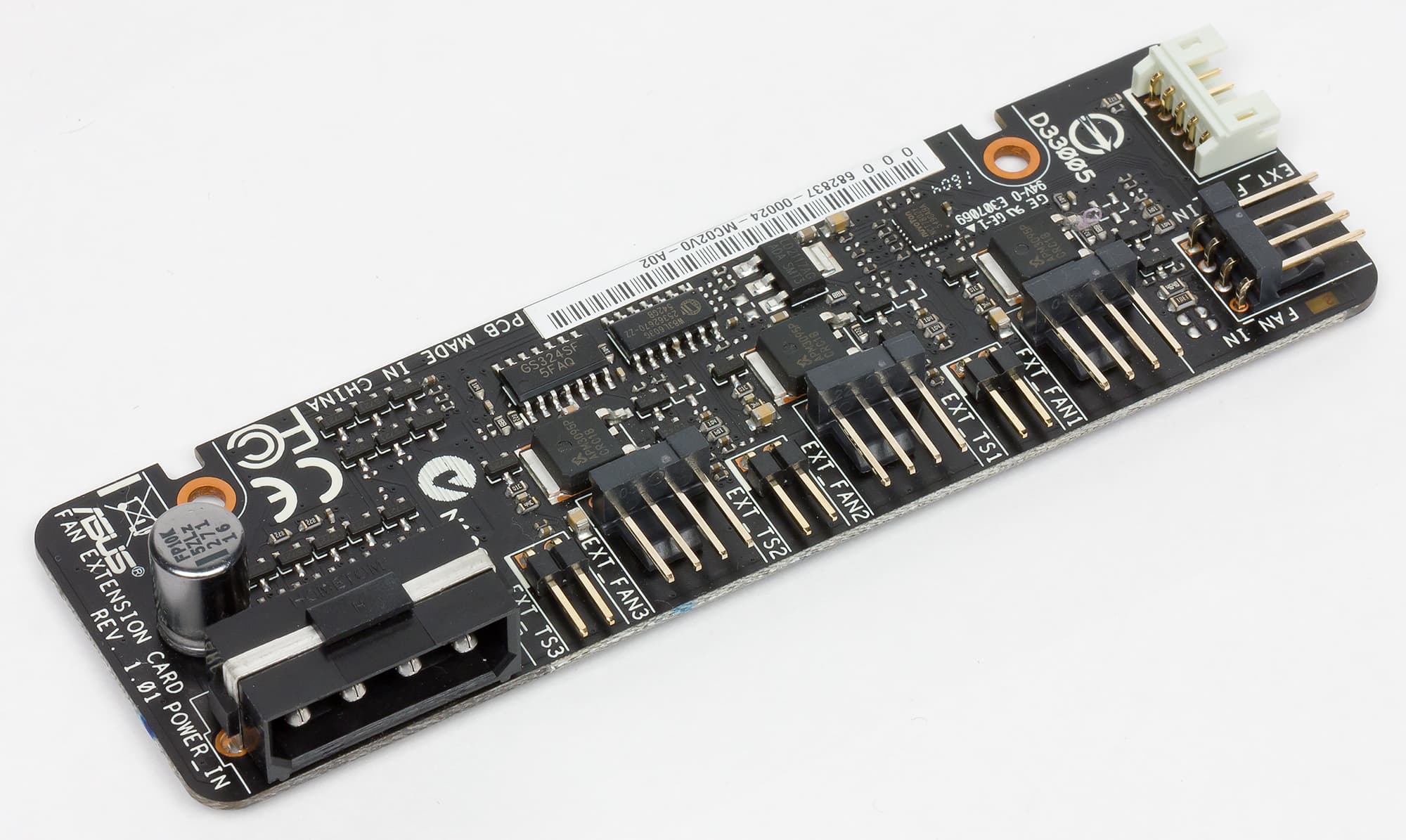

Имеется в комплекте и отдельная плата (Fan Extension Card), позволяющая подключить три дополнительных вентилятора и три термодатчика.

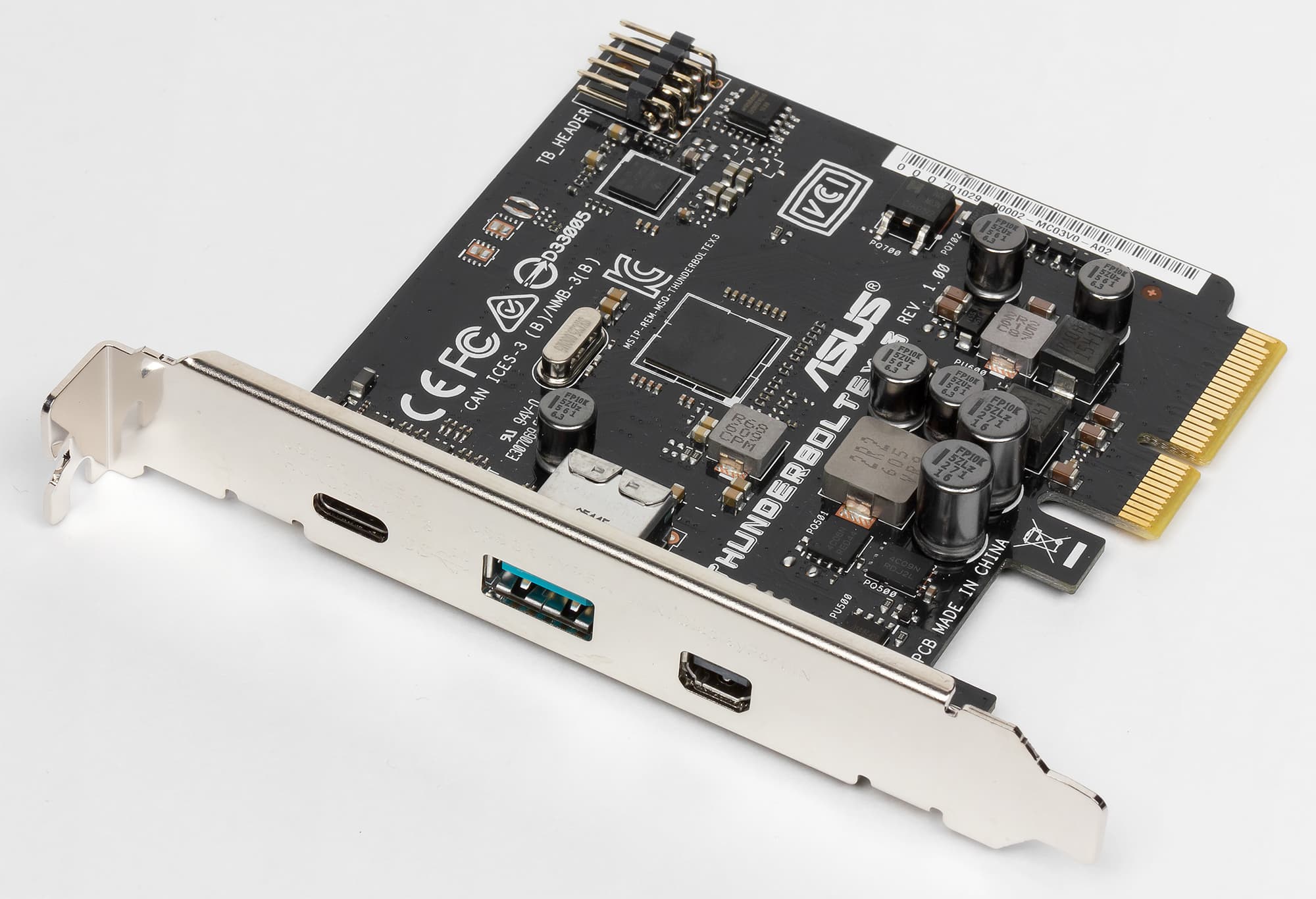

Кроме того, в комплектацию входит и отдельная карта Thunderbolt (Asus ThunderboltEx 3) с интерфейсом PCIe x4, с которой прилагается кабель-переходник Mini-DP—DP и специальный кабель для подключения карты.
Есть в комплектации кабель RGB LED extension, который предназначен для подключения к плате RGB-ленты (такая нынче мода).
Одним словом, комплектация этой платы очень богатая и в полной мере соответствует понятию топового решения. Попутно отметим, что комплектация обновленной модели Asus X99-Deluxe II стала немного разнообразнее. Так, раньше в комплекте не было карты Thunderbolt (соответственно, и переходника Mini-DP—DP) и прилагался лишь один термодатчик вместо трех. Не было и кабеля RGB LED extension. Правда, количество SATA-кабелей уменьшилось. Раньше их было десять, а теперь только восемь. Но это, конечно же, мелочь.
Конфигурация и особенности платы
Сводная таблица характеристик платы Asus X99-Deluxe II приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.
Поддерживаемые процессоры | Haswell-E, Broadwell-E |
Процессорный разъем | LGA 2011-v3 |
Чипсет | Intel X99 |
Память | 8 × DDR4 (до 128 ГБ) |
Аудиоподсистема | Realtek ALC1150 |
Сетевой контроллер | Intel I218-V Intel I211-AT Asus Wi-Fi Go! (802.11 a/b/g/n/ac) |
Слоты расширения | 4 × слота с форм-фактором PCI Express x16 (режим работы зависит от модели процессора) 1 × слот PCI Express 2.0 x4 (в форм-факторе PCI Express x16) 1 × PCI Express 2.0 x1 1 × M.2 (PCIe 3.0 x4, типоразмер 2242, 2260, 2280) 2 × U.2 (PCIe 3.0 x4) |
SATA-разъемы | 10 × SATA 6 Гбит/с (включая два порта SATA 6 Гбит/с от разъема SATA Express) 1 × SATA Express |
USB-порты | 1 × USB 3.1 (Type С) 3 × USB 3.1 (Type A) 8 × USB 3.0 6 × USB 2.0 |

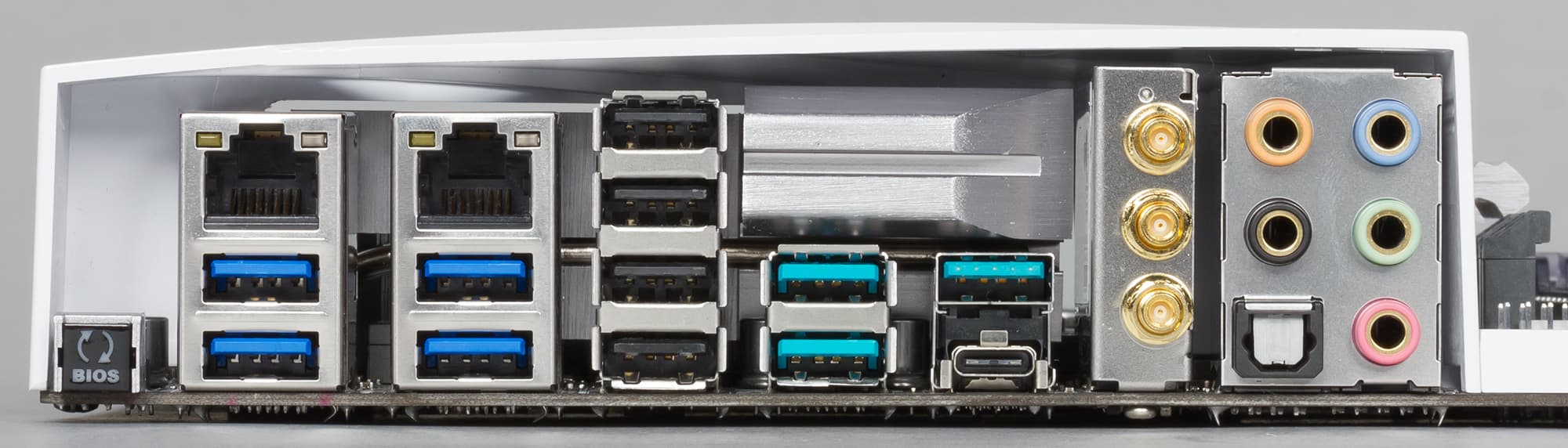

Разъемы на задней панели | 1× USB 3.1 (Type C) 3× USB 3.1 (Type A) 4× USB 3.0 4 × USB 2.0 2 × RJ-45 3 × разъема для подключения антенны Wi-Fi модуля 1 × S/PDIF (оптический, выход) 5 × аудиоразъемов типа миниджек |
Внутренние разъемы | 24-контактный разъем питания ATX 8-контактный разъем питания ATX 12 В 4-контактный разъем питания ATX 12 В 10 × SATA 6 Гбит/с 1 × SATA Express 1 × M.2 2 × U.2 6 разъемов для подключения 4-контактных вентиляторов 1 разъем для подключения карты Extension Fan 1 разъем для подключения термодатчика 1 разъем для подключения карты Thunderbolt 1 разъем Aura RGB Strip 2 разъема для подключения портов USB 3.0 2 разъема для подключения портов USB 2.0 |
Форм-фактор | ATX (305×244 мм) |
Средняя цена | |
Розничные предложения | L-13874775-10 |
Форм-фактор

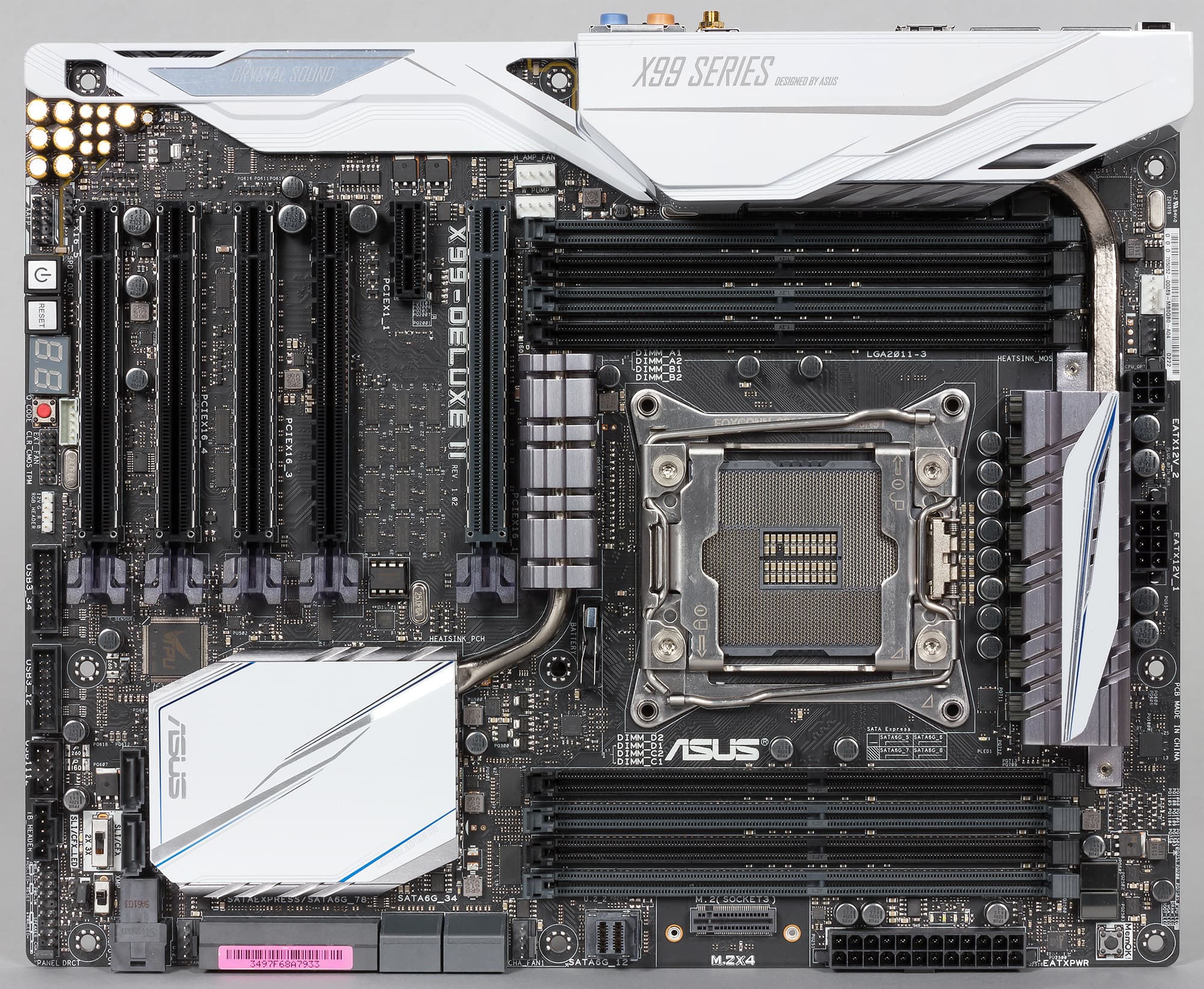

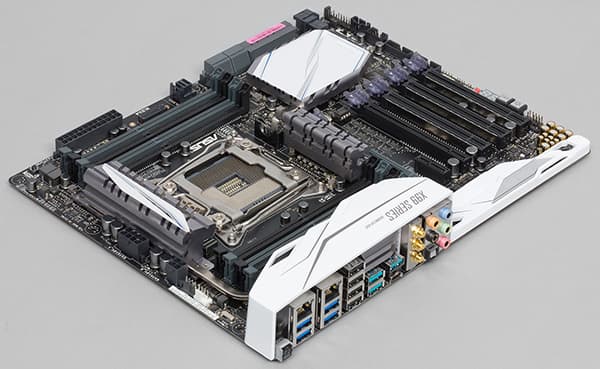

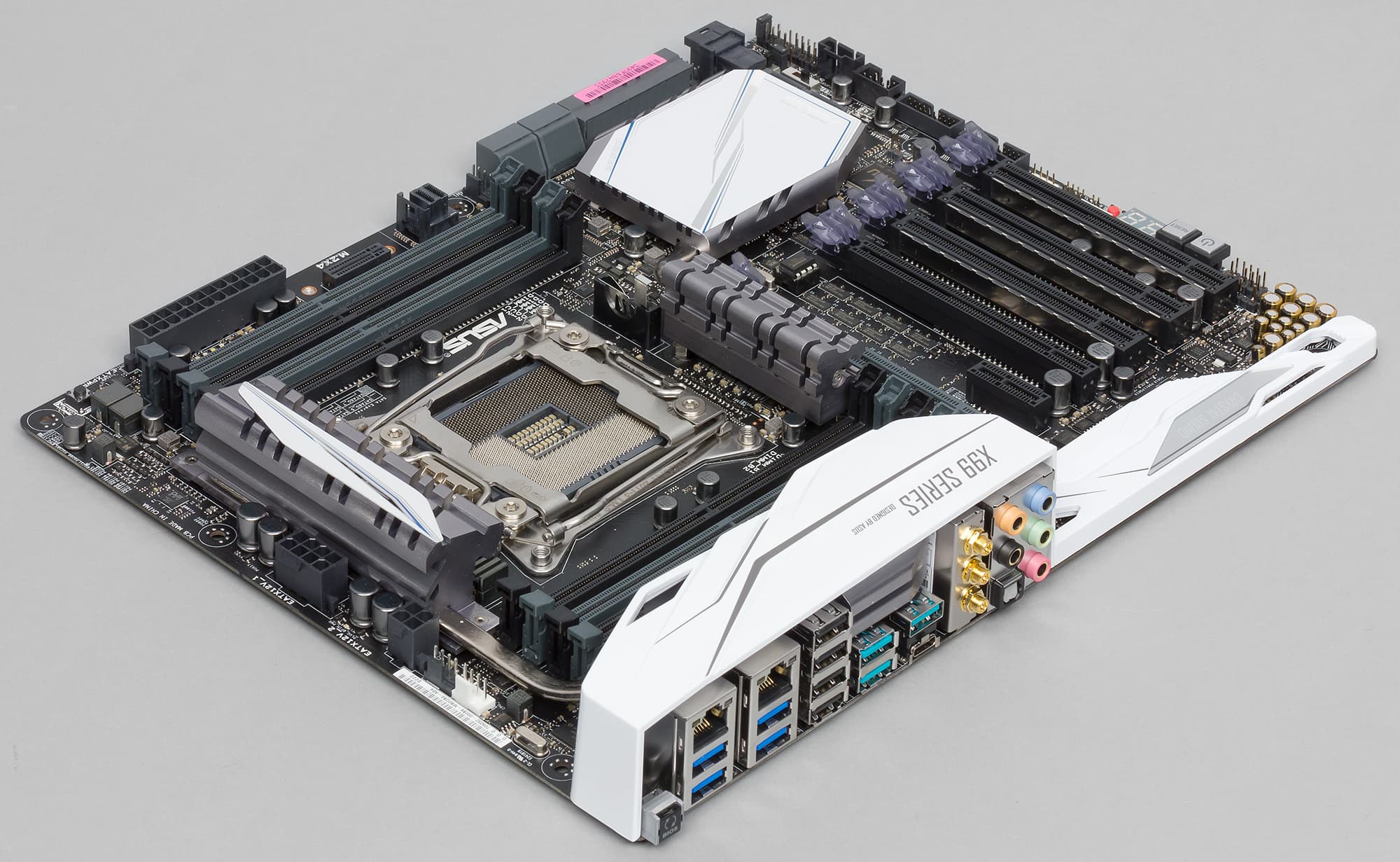

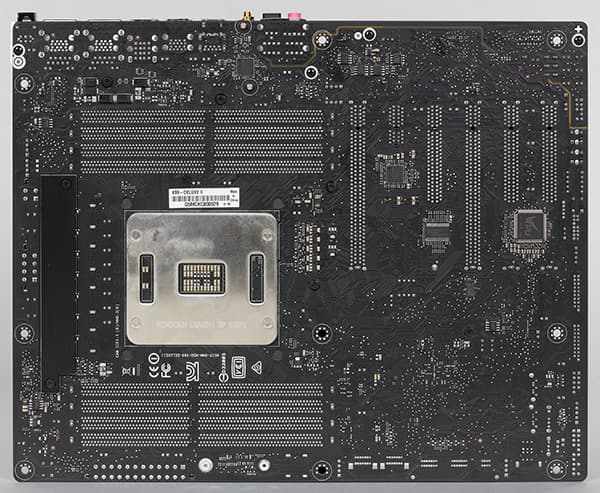

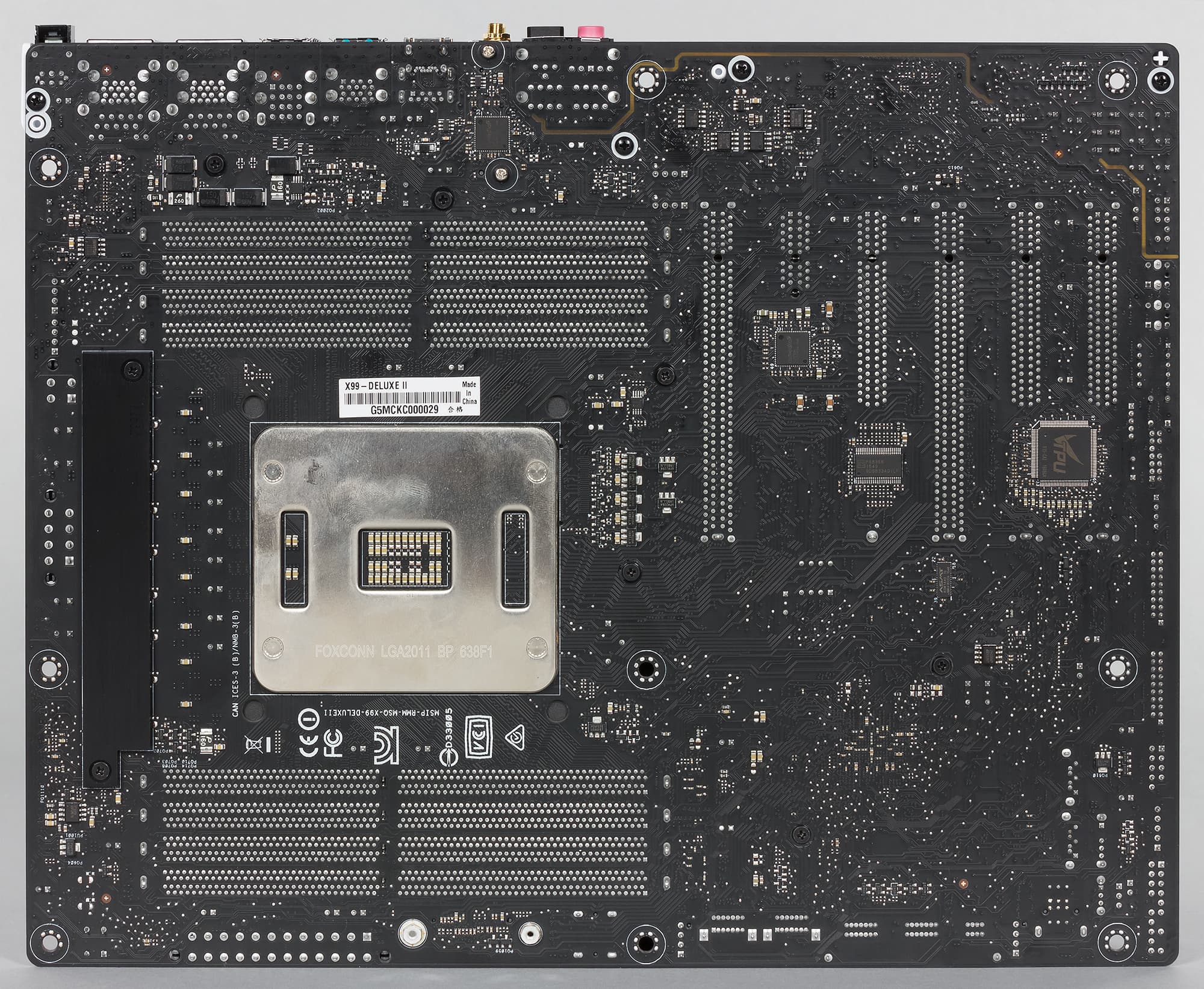

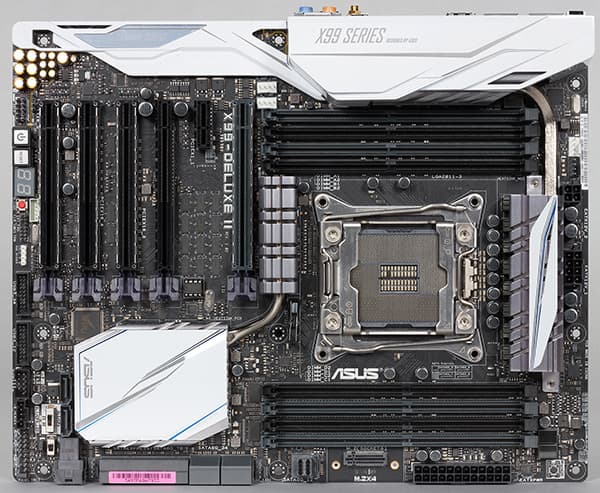

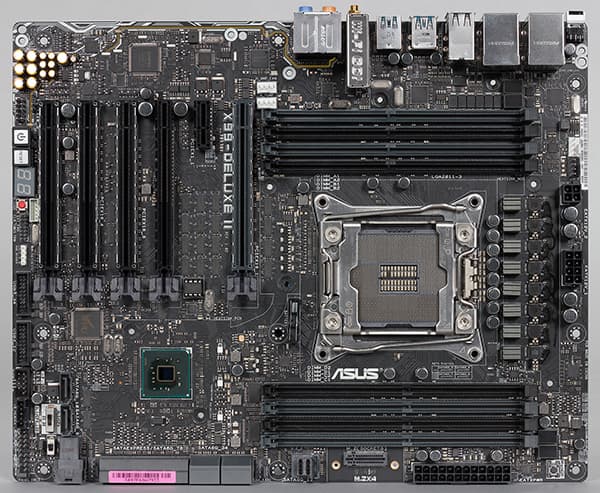

Плата Asus X99-Deluxe II выполнена в форм-факторе ATX (305×244 мм). То есть данная плата может быть установлена в корпус, поддерживающий платы с форм-фактором ATX или большие по размеру. Для монтажа платы предусмотрены девять стандартных отверстий.
Чипсет и процессорный разъем

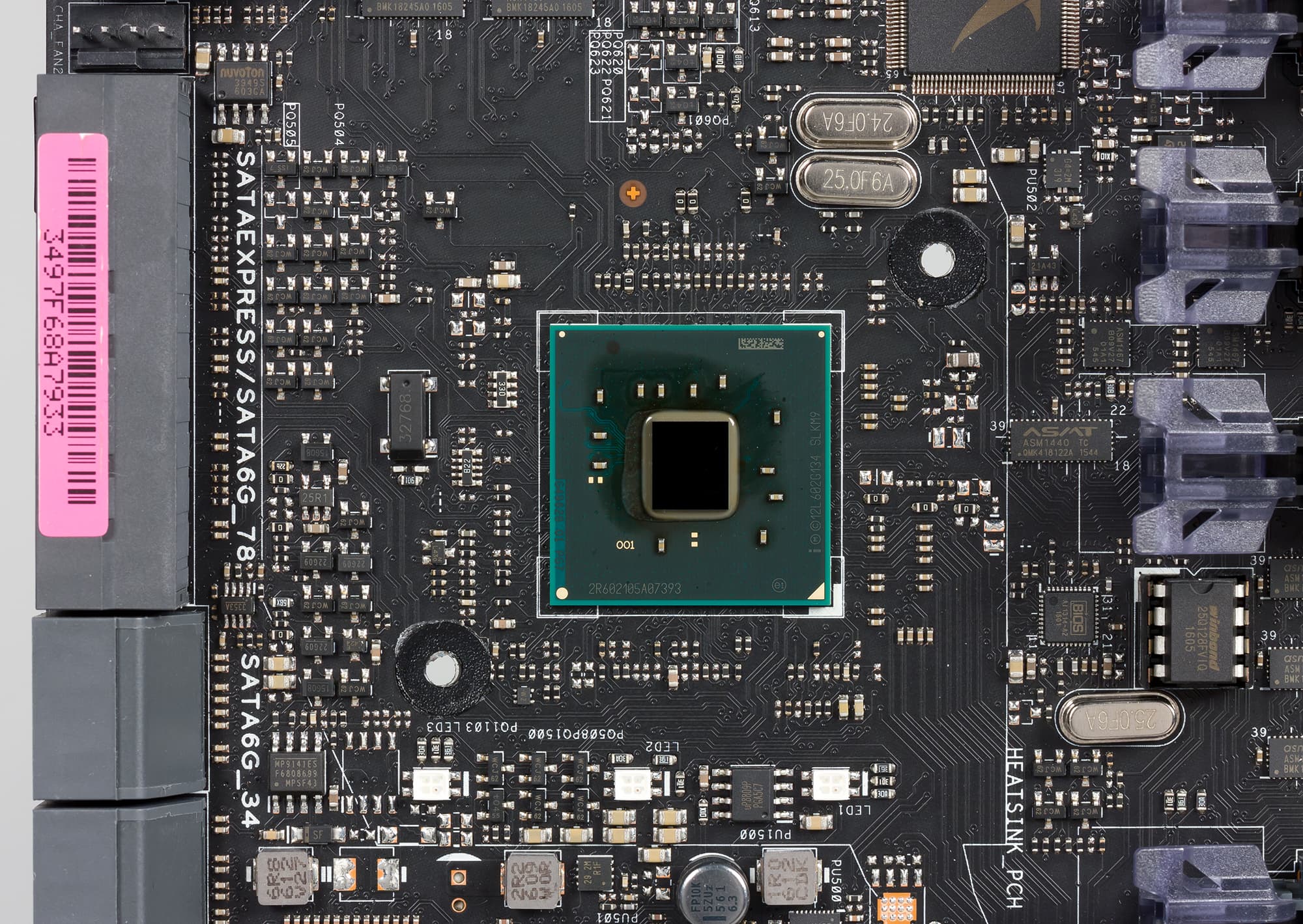

Плата Asus Х99-Deluxe II основана на топовом чипсете Intel Х99 и поддерживает только процессоры c кодовым наименованием Haswell-E и Broadwell-E с разъемом LGA 2011-v3.

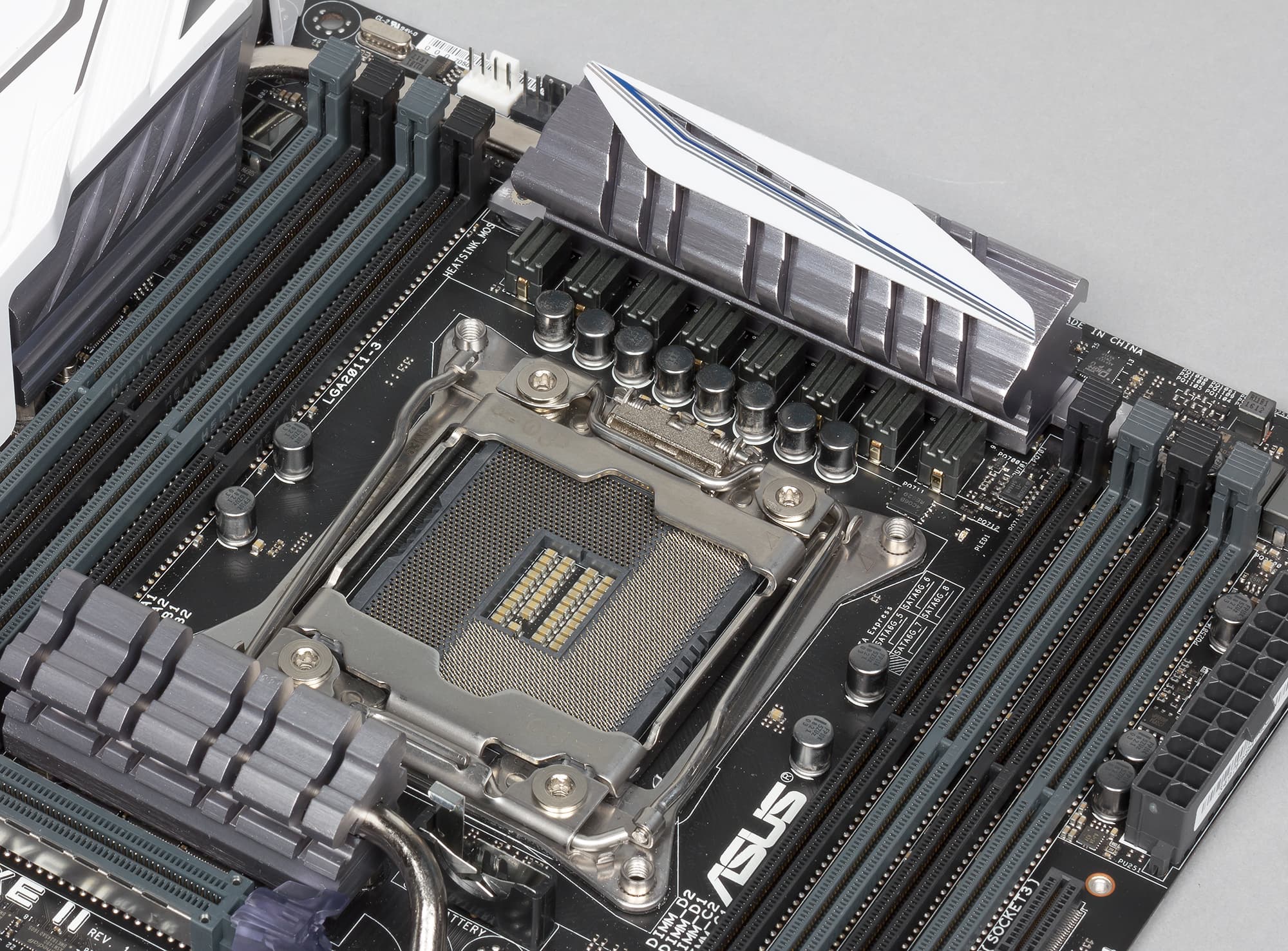

Разъем LGA2011-v3, реализованный на плате Asus Х99-Deluxe II, точно такой же, как на плате Asus Х99-Deluxe и на других платах Asus с чипсетом Intel X99. Напомним, что на платах Asus с чипсетом Intel X99 используется фирменный разъем Asus O.C. Socket, который немного отличается от обычного разъема LGA 2011-v3
В фирменном разъеме Asus больше контактов, чем в стандартном разъеме LGA 2011-v3. Эти дополнительные контакты в разъеме позволяют задействовать недокументированные (зарезервированные для отладочных целей) контакты процессора. Часть этих недокументированных контактов — это дополнительные линии питания процессора. И если их задействовать, то можно улучшить стабильность напряжения питания на процессоре и исключить его проседание при стрессовой загрузке.
Память

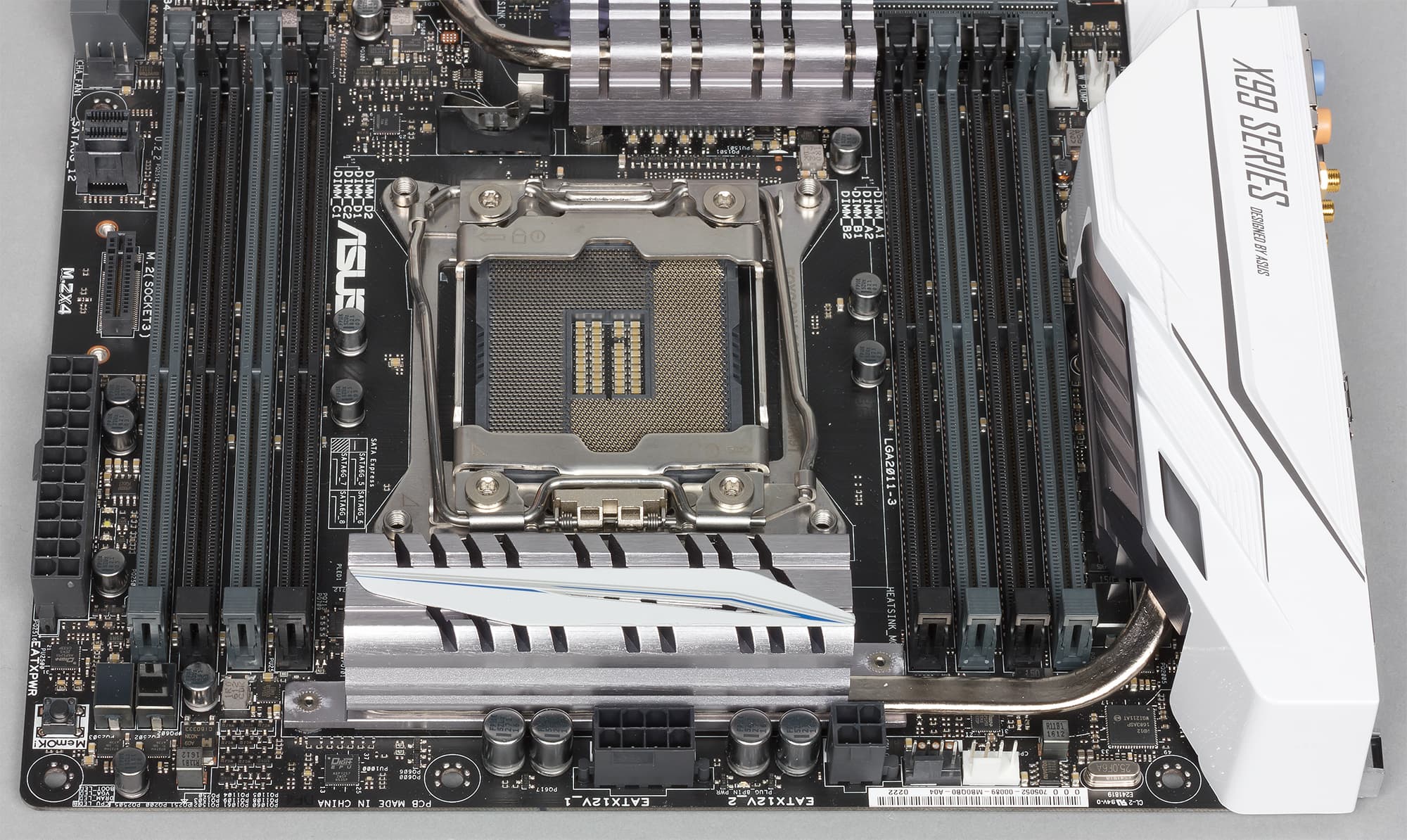

Для установки модулей памяти на плате Asus X99-Deluxe II предусмотрено восемь DIMM-слотов, что позволяет устанавливать по два DDR4-модуля на каждый из четырех каналов памяти с максимальным объемом до 128 ГБ (при использовании 16-гигабайтных модулей памяти). Отметим также, что плата поддерживает память с XMP-профилями.

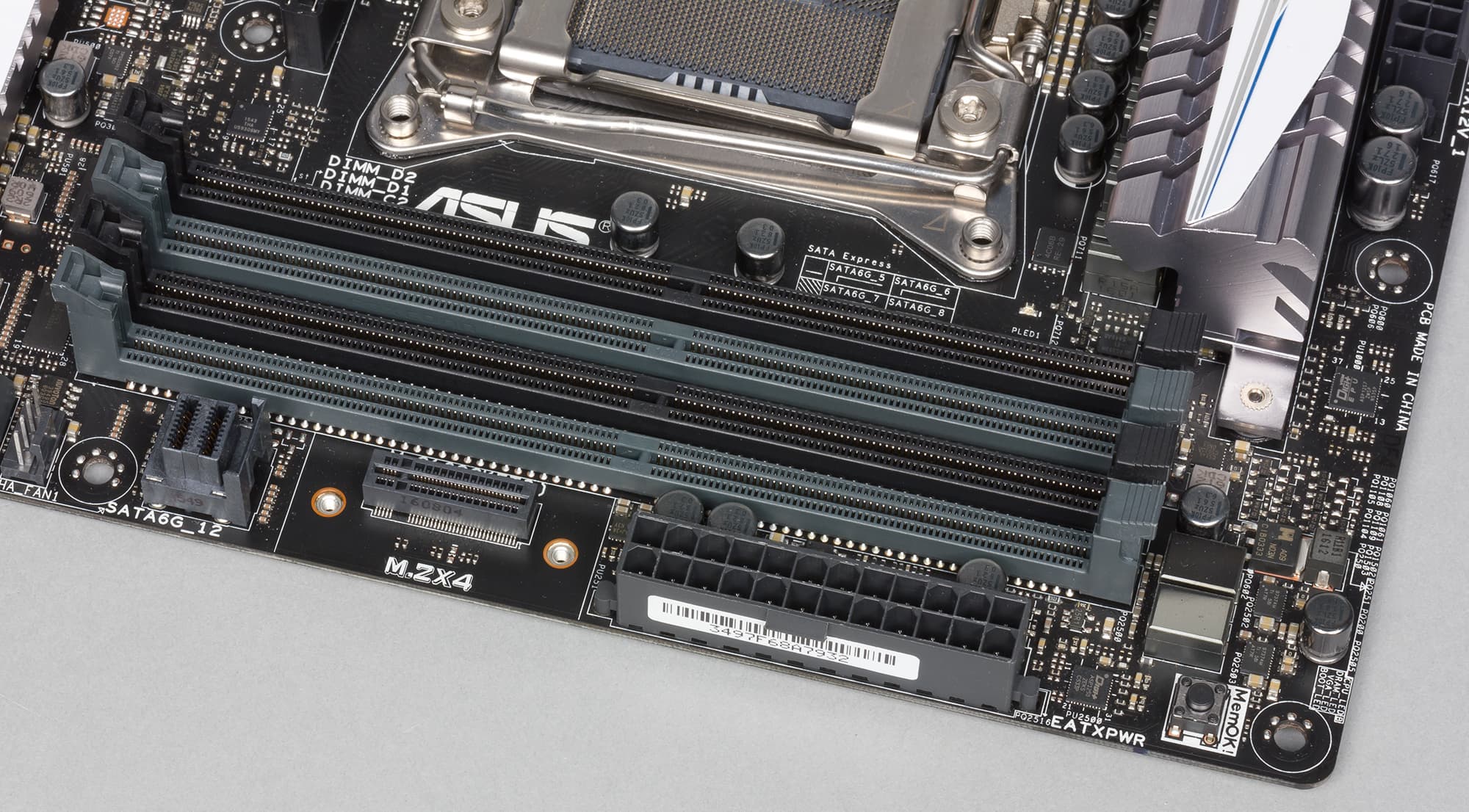

Слоты расширения, разъемы M.2 и U.2

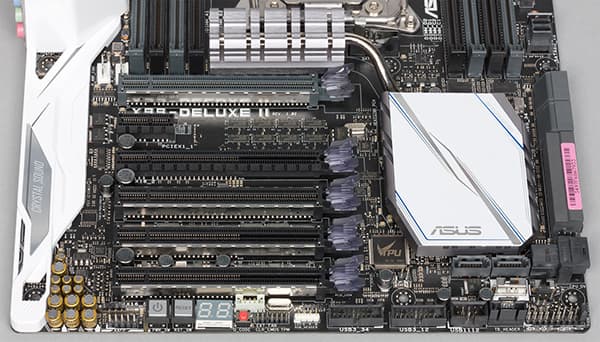

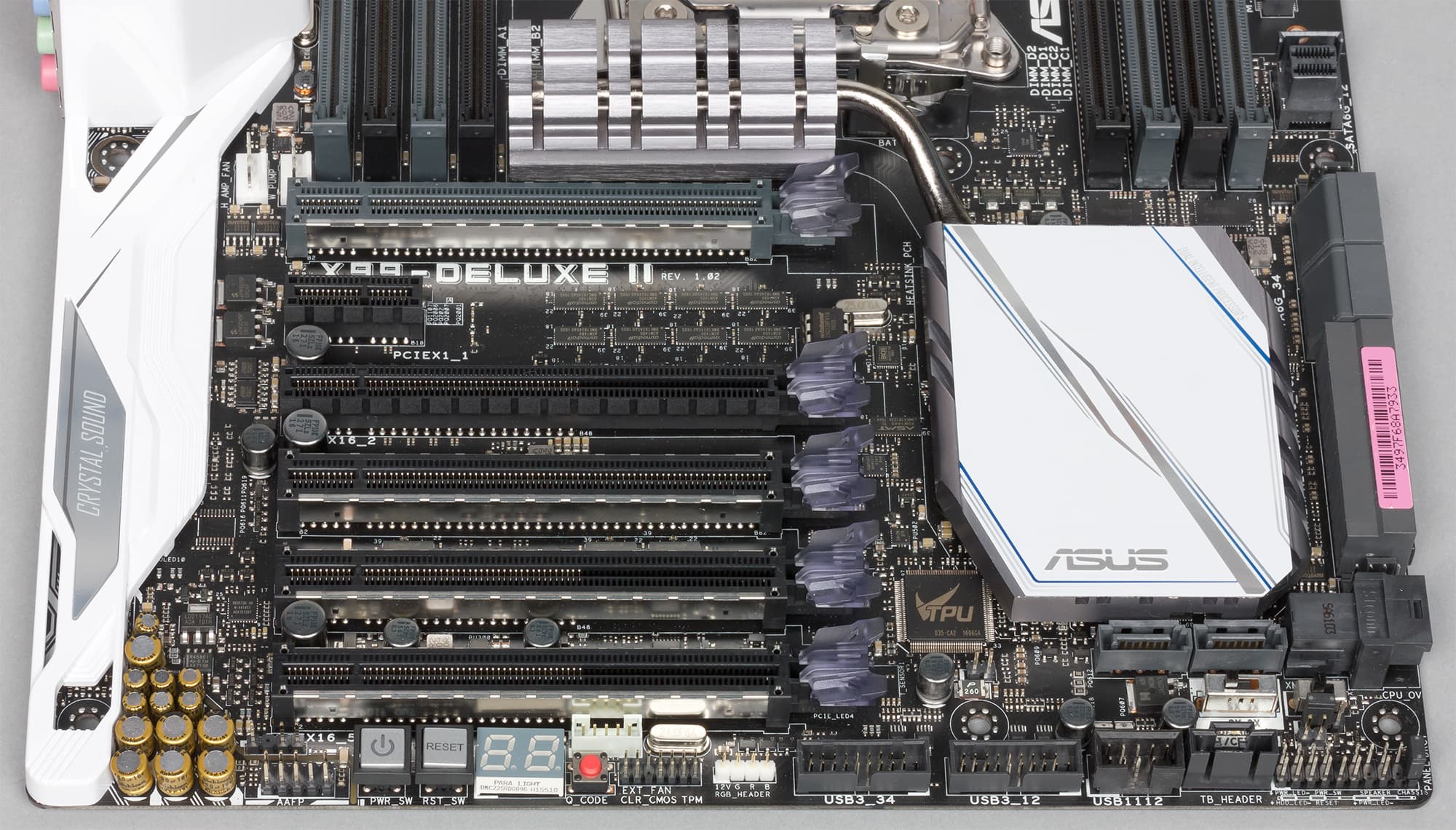

Для установки видеокарт или плат расширения на материнской плате Asus Х99-Deluxe II имеется пять слотов с форм-фактором PCI Express x16 и один слот PCI Express 2.0 x1. Отметим, что на плате Asus Х99-Deluxe также имеется пять слотов с форм-фактором PCI Express x16, правда, вместо слота PCI Express 2.0 реализован слот PCI Express 2.0 x4. Однако организация слотов на плате Asus Х99-Deluxe II совершенно иная, нежели на плате Asus Х99-Deluxe.
Со слотом PCI Express 2.0 x1 все просто — он реализован с использованием одной чипсетной линии PCIe 2.0.
Второй (если считать от процессорного разъема) слот в форм-фактором PCI Express x16 также реализован с использованием чипсетных линий PCIe 2.0, причем используется 4 линии PCIe 2.0, то есть это слот PCI Express 2.0 x4, но в формфакторе PCI Express x16.
Остальные (первый, третий, четвертый и пятый) слоты с форм-фактором PCI Express x16 реализованы на базе процессорных линий PCIe 3.0, а режим работы этих слотов зависит от того, какой процессор устанавливается на плате. Напомним, что процессоры Haswell-E и Broadwell-E существуют в вариантах с 40 и 28 линиями линиями PCIe 3.0.
Итак, сначала рассмотрим ситуацию, когда устанавливается процессор с 40 линиями PCIe 3.0 (Модели Core i7-6950X, Core i7-6900K, Core i7-6850K, Core i7-5960X, Core i7-5930K). В этом случае, режим работы слотов следующий: первый (от процессорного разъема) слот может работать в режимах x16 и x8. Третий слот также переключаемый и может работать в режимах x16 и x8. Четвертый и пятый слоты могут работать на максимальной скорости x8.

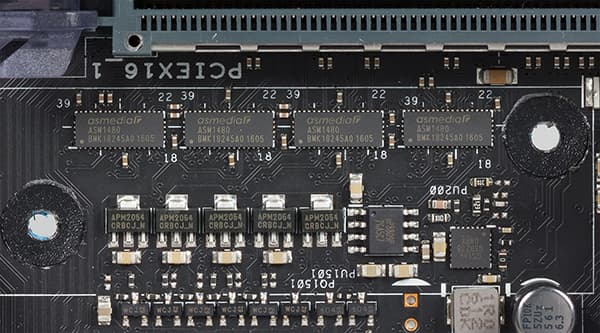

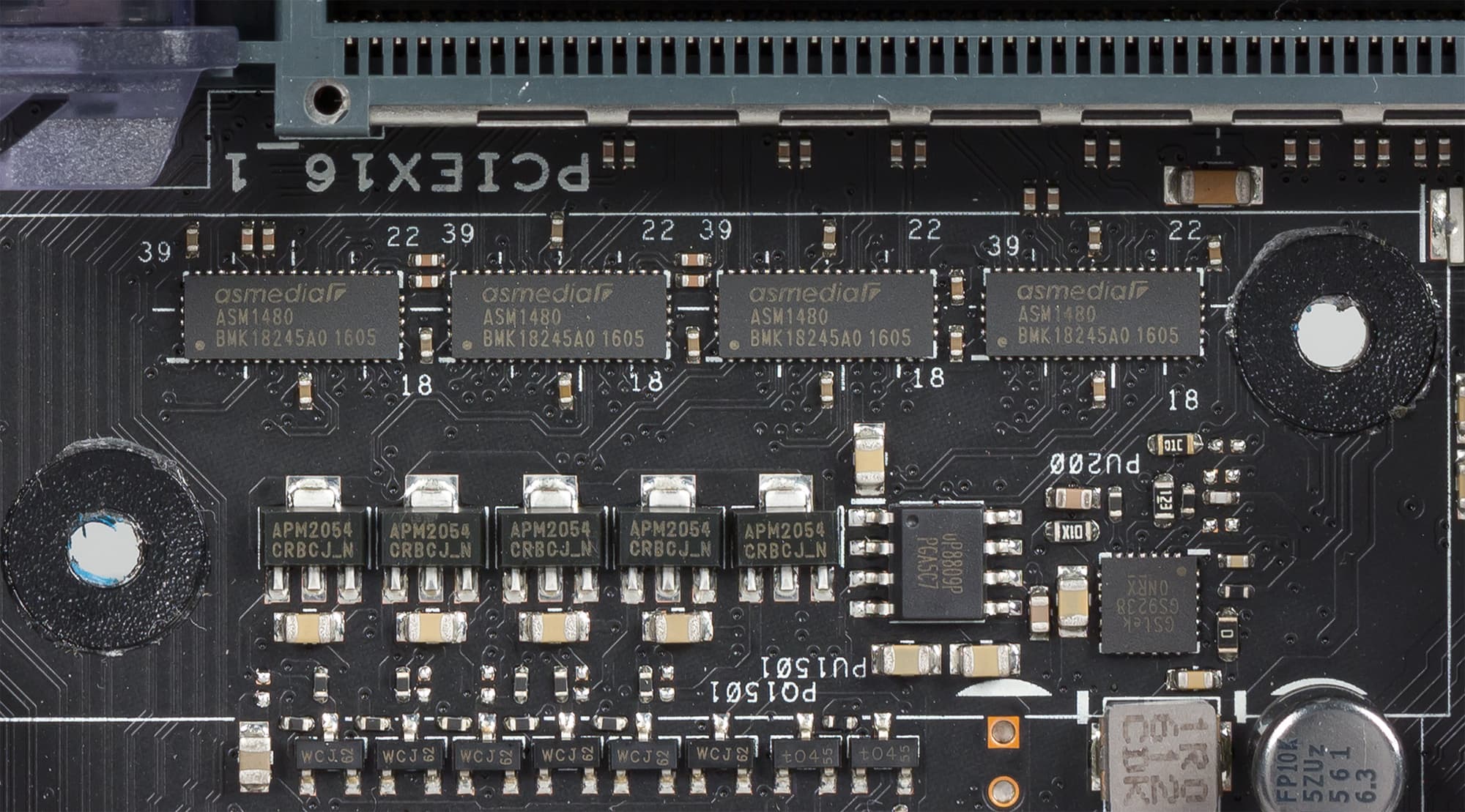

Для переключения режимов работы слотов используются переключатели линий PCIe 3.0 ASMedia ASM1480.
Если устанавливается процессор с 28 линиями PCIe 3.0 то в этом случае, режим работы слотов следующий: первый слот может работать в режимах x16 и x8. Третий и четвертый слоты могут работать на максимальной скорости x8. А пятый слот в этом случае вообще превращается в слот PCI Express 2.0 x1 и уже реализован не на процессорной линии PCIe 3.0, а на чипсетной. Но об этом мы расскажем далее.
Вообще, нужно отметить, что в инструкции пользователя, которую можно скачать с сайта, описание режимов работы слотов отнюдь не очевидное.
С одной стороны в таблице спецификации указывается, что для процессора с 40 линиями PCIe 3.0 поддерживаются следующие режимы работы слотов: x16, x16/x16, x16/x16/x8 и x8/x8/x8/x8. То есть при использовании только первого слота он работает в режиме x16, при использовании первого и третьего слотов они работают в режиме x16/x16, при использовании первого, третьего и четвертого слотов, они работают в режиме x16/x16/x8, а при использовании всех четырех слотов, ни работают в режиме x8/x8/x8/x8.
Для процессора с 28 линиями PCIe 3.0 в таблице спецификации указывается, что поддерживаются следующие режимы работы слотов: x16, x16/x8 и x8/x8/x8.
Однако в руководстве пользователя приводится также таблица работы слотов, из которой следует, что для процессора с 40 линиями PCIe 3.0 возможные режимы следующие: x16, x16/x16, x16/x16/x8 и x8/x8/x8, то есть максимально можно установить лишь три PCIe-устройства.
Процессор с 40 линиями PCIe 3.0 | Режим работы слотов | |||
Слот | PCIE x16_1 | PCIE x16_3 | PCIE x16_4 | PCIE x16_5 |
Одна VGA/PCIe-карта | x16 | — | — | — |
Две VGA/PCIe-карты | x16 | x16 | — | — |
Три VGA/PCIe-карты | x8 | x8 | x8 | — |
Для процессора с 28 линиями PCIe 3.0 из таблицы работы слотов следует, что видеокарты можно установить в следующих режимах: x16, x16/x8 и x8/x8/x8.
Процессор с 28 линиями PCIe 3.0 | Режим работы слотов | ||
Слот | PCIE x16_1 | PCIE x16_3 | PCIE x16_4 |
Одна VGA/PCIe-карта | x16 | — | — |
Две VGA/PCIe-карты | x16 | x8 | — |
Три VGA/PCIe-карты | x8 | x8 | x8 |
Как видим, данные, приводимые в таблице, не соответствуют данным спецификации.
Кроме того, указывается, что плата поддерживает технологию Nvidia SLI только для трех или двух видеокарт (могут быть две двухпроцессорные карты). Аналогично, технология AMD CrossFireX поддерживается только для трех или двух видеокарт (могут быть две двухпроцессорные карты).
Дабы разобраться в данной ситуации, мы запросили дополнительную техническую информацию у компании Asus. И прежде чем поделиться этой информацией, отметим, что на базе процессорных линий PCIe 3.0 реализованы не только четыре слота PCI Express x16, но также и разъем M.2 и два разъема U.2.
В случае процессоров с 40 линиями PCIe 3.0 третий слот (PCIE x16_3) разделяем с разъемом M.2 и одним из разъемов U.2 (U.2_2), а пятый слот (PCIE x16_5) разделяем с еще одним разъемом U.2 (U.2_1).
По умолчанию, слот PCIE x16_3 работает в режиме x16 и, соответственно, M.2 и U.2_2 недоступны. Если же слот PCIE x16_3 переводится в режим работы x8, то доступны будут и M.2 и U.2_2 (на каждый из них требуется по 4 линии PCIe 3.0).

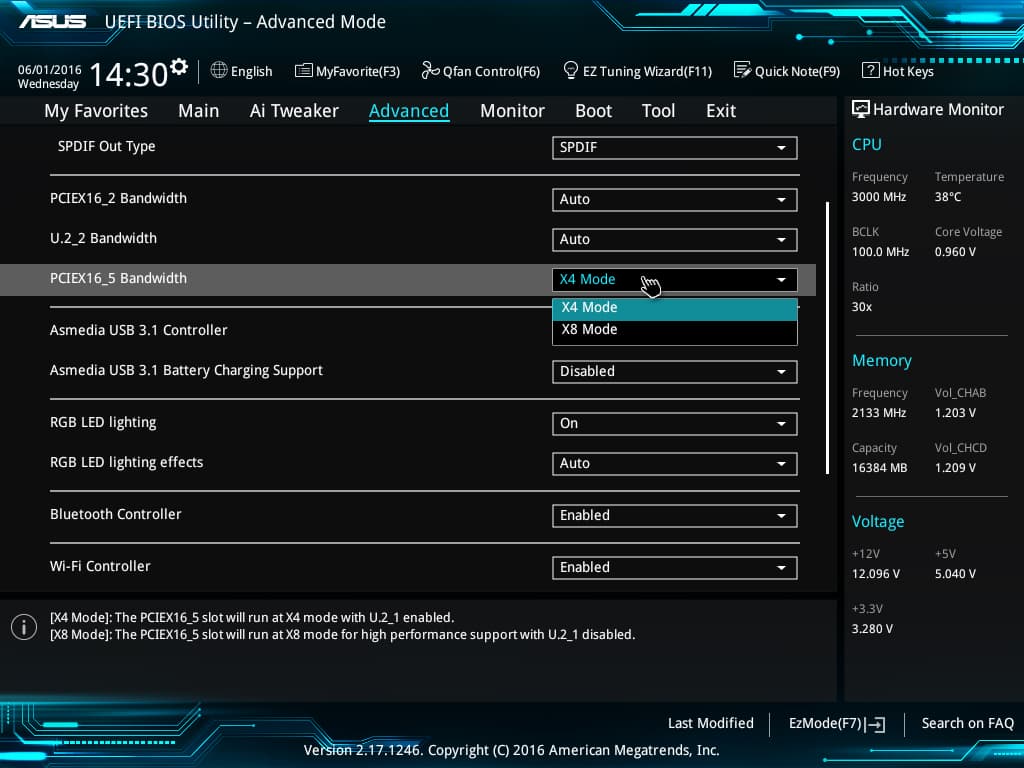

Слот PCIE x16_5 по умолчанию работает в режиме x8 и при этом порт U.2_1 недоступен. Если же слот PCIE x16_5 переводится в режим работы x4, то разъем U.2_1 будет доступен.
В случае процессора с 28 линиями с документации на плату указывается противоречивая и явно ошибочная информация. С одной стороны, в таблице спецификации указано, что третий слот PCIE x16_3 разделяем с разъемом M.2 и одним из портов U.2 (U.2_2) и работает режиме x8 по умолчанию. Далее указано, что слот PCIE x16_4 разделяем с разъемом U.2_1.
С другой стороны, в отдельной таблице руководства пользователя вообще приводится очень странная информация, что слот PCIE x16_3 разделяем с портами USB 3.1 и разъемом SATA Express.
Причем ни информация, приводимая в таблице спецификации, ни информация, приводимая в отдельной таблице по режимам функционирования слотов PCIe x16, не является правильной.
Теперь посмотрим, как все это реализовано на самом деле. Прежде всего, напомним, что процессор с 40 линиями PCIe 3.0 группирует эти линии по трем портам: два порта х16 и один порт x8. Процессор с 28 линиями PCIe 3.0 также группирует эти линии по трем портам: один порт х16, один порт x8 и один порт x4. Это, конечно же, не означает, что, скажем, в случае процессора с 40 линиями PCIe 3.0 нельзя реализовать 5 слотов PCIe 3.0 x8, однако это потребует использование на плате дополнительной логики. То есть два слота PCIe 3.0 x16 и один слот PCIe 3.0 x8 можно реализовать без всякой дополнительной логики, а вот другие комбинации возможны лишь при использовании дополнительной логики.
Итак, согласно технической информации, предоставленной нам компанией Asus, при использовании процессора с 40 линиями PCIe 3.0 три порта (2х16 и 1x8) делятся следующим образом: один порт x16 используется для слотов PCIE x16_1 и PCIE x16_4, которые, c использованием дополнительного коммутатора разделяемы друг с другом. Если слот PCIE x16_1 работает в режиме x16, то слот PCIE x16_4 недоступен, а если слот PCIE x16_1 работает в режиме x8, то слот PCIE x16_4 также работает в режиме x8.
Следующий порт процессора из 16 линий PCIe 3.0 приходится на слот PCIE x16_3 и разъемы U.2_2 и M.2, которые разделяемы друг с другом с использованием дополнительного коммутатора. Если слот PCIE x16_3 работает в режиме x16, то разъемы U.2_2 и M.2 будут недоступны, а если он работает в режиме x8, то будут доступны также разъемы U.2_2 и M.2.
Далее, порт процессора из 8 линий PCIe 3.0 приходится на слот PCIE x16_5 и разъем U.2_1, которые разделяемы друг с другом с использованием дополнительного коммутатора. Если слот PCIE x16_5 работает в режиме x8, то разъем U.2_1 будут недоступен, а если он работает в режиме x4, то будет доступен также разъем U.2_1.

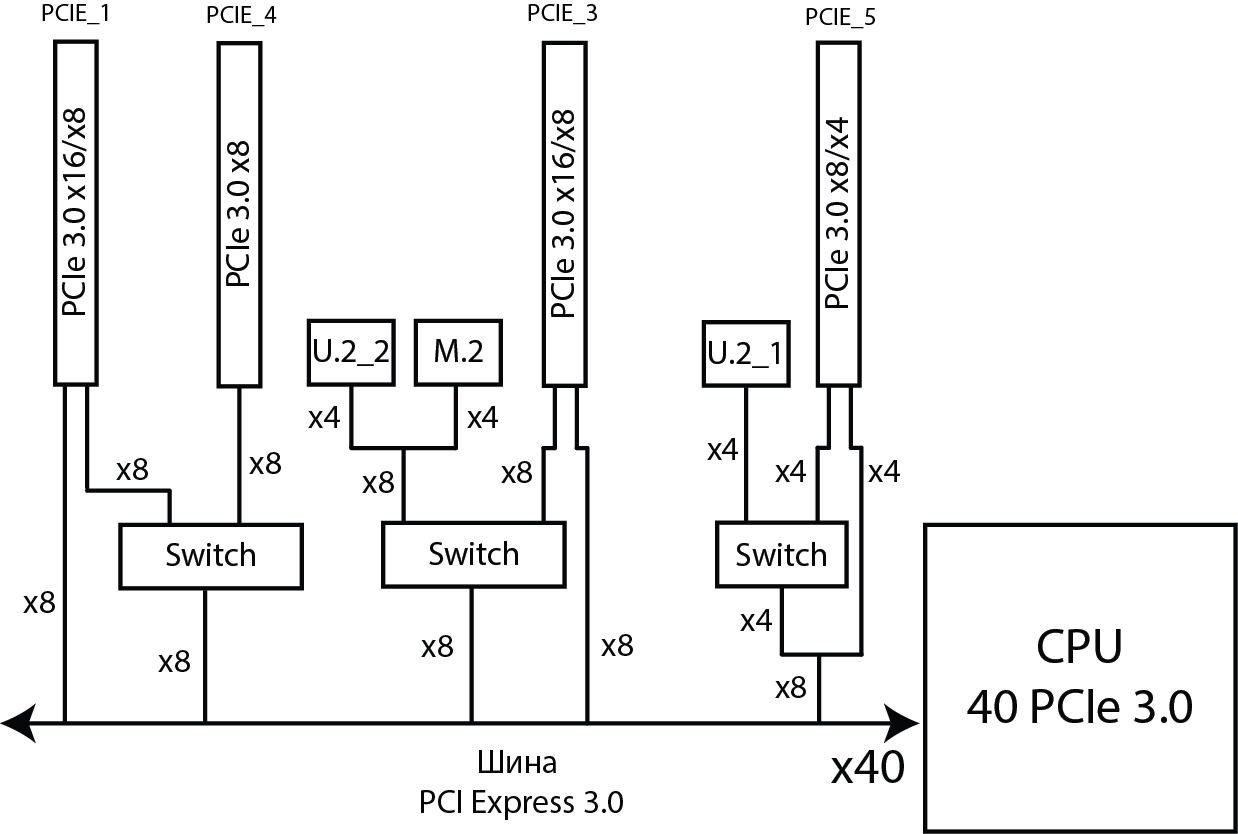

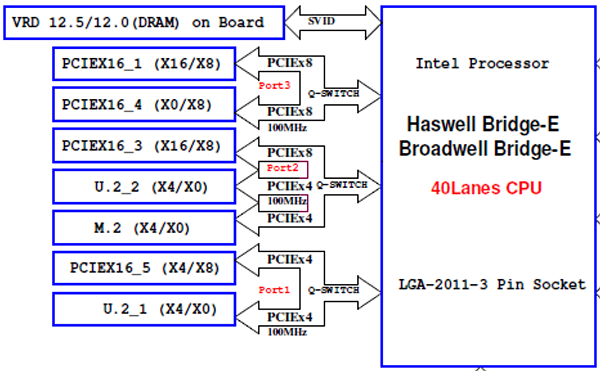

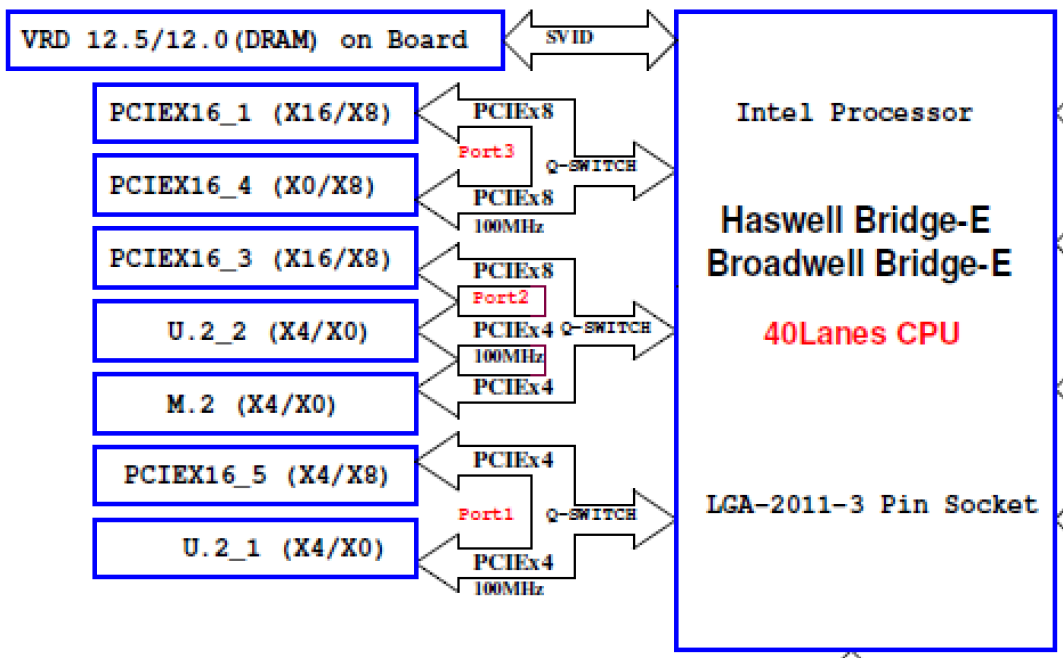

Схема работы слотов, предоставленная компанией Asus, для случае процессора с 40 линиями PCIe 3.0 представлена далее.
При использовании процессора с 28 линиями PCIe 3.0 три порта (1х16, 1x8, 1x4) делятся следующим образом: один порт x16 используется для слотов PCIE x16_1 и PCIE x16_4, которые разделяются друг с другом c использованием дополнительного коммутатора. Если слот PCIE x16_1 работает в режиме x16, то слот PCIE x16_4 недоступен, а если слот PCIE x16_1 работает в режиме x8, то слот PCIE x16_4 также работает в режиме x8.
Порт процессора из 8 линий PCIe 3.0 приходится на слот PCIE x16_3 и разъемы U.2_2 и M.2, которые разделяемы друг с другом с использованием дополнительного коммутатора. Если слот PCIE x16_3 работает в режиме x8, то разъемы U.2_2 и M.2 будут недоступны, а если слот не используется, то будут доступны разъемы U.2_2 и M.2.
Далее, порт процессора из 4 линий PCIe 3.0 приходится на разъем U.2_1. А вот слот PCIE x16_5 в этом случае вообще выбывает из игры. Точнее говоря, в этом случае он превращается в слот PCIe 2.0 x1, но об это чуть позже.

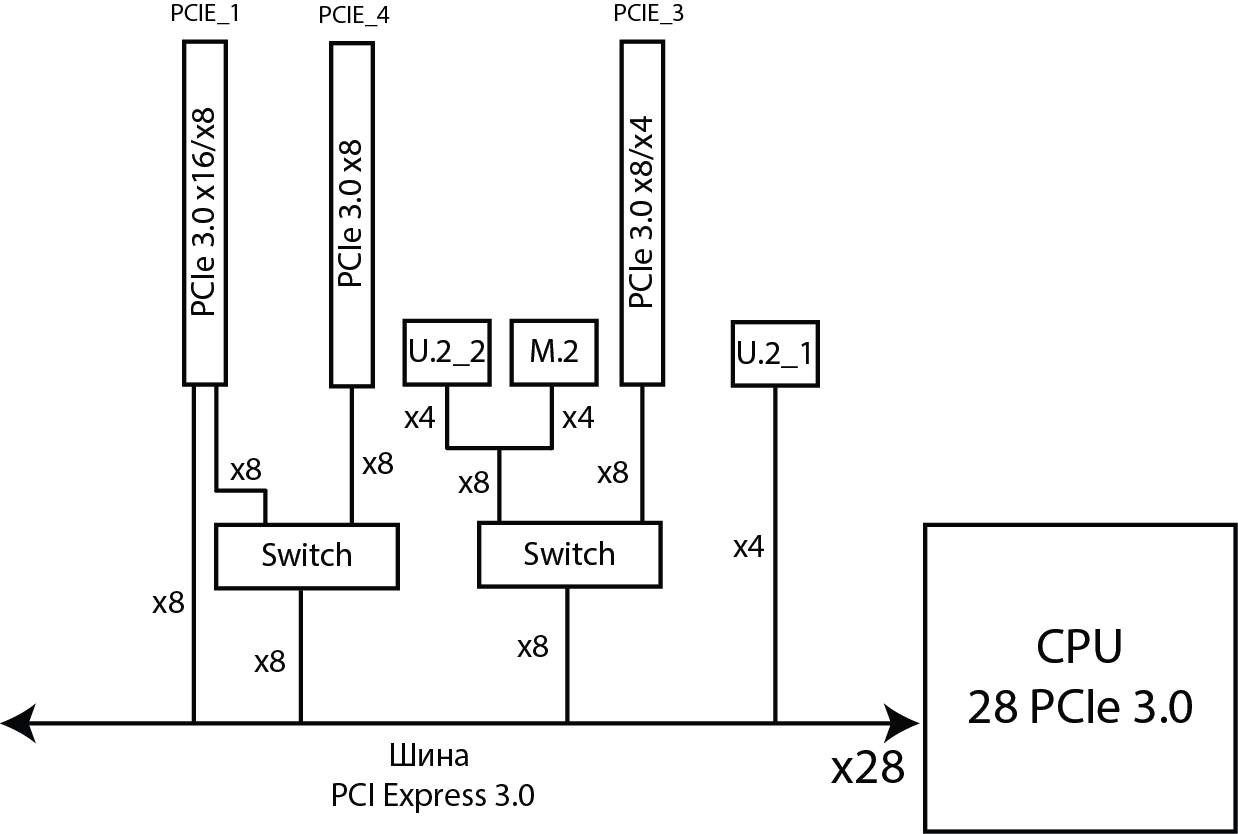

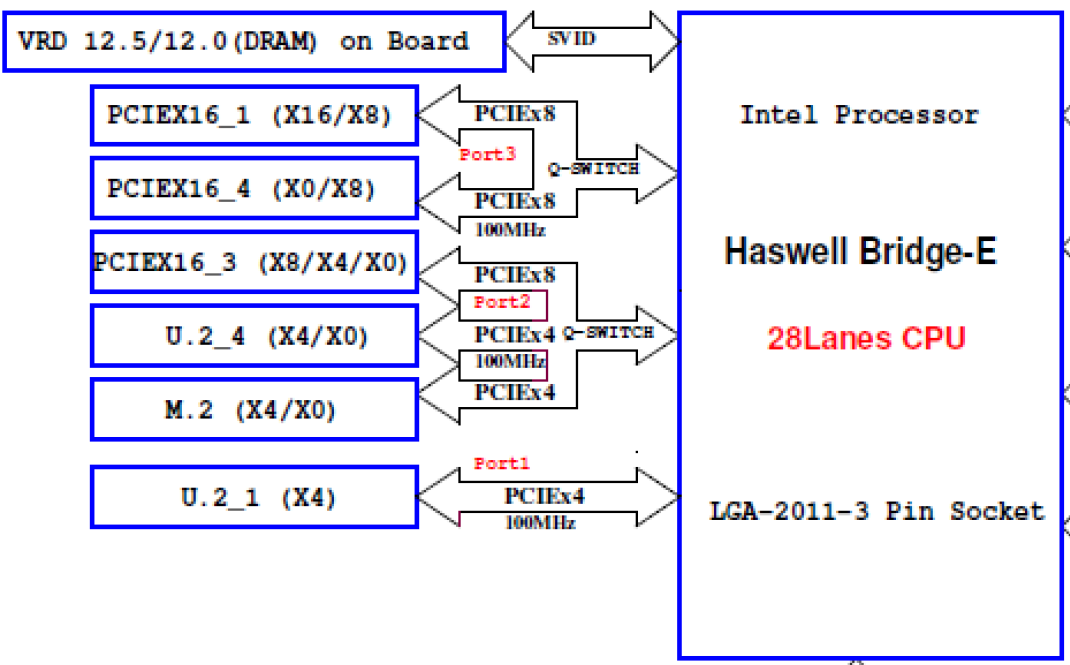

Схема работы слотов для случае процессора с 28 линиями PCIe 3.0 представлена далее.
Нельзя сказать, что блок-схемы, предоставленные Asus, очень понятные и детальные. Поэтому мы решили дополнить их своими, более детальными схемами:
SATA-порты и разъемы SATA Express

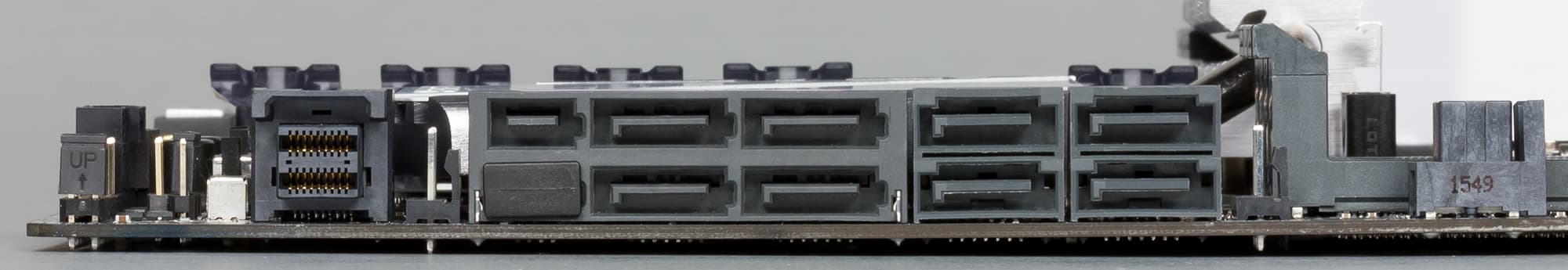

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности десять портов SATA 6 Гбит/с. Это восемь отдельных портов SATA 6 Гбит/с и еще два порта SATA 6 Гбит/с в составе разъема SATA Express. Все порты SATA 6 Гбит/с реализованы на базе интегрированного в чипсет Intel X99 контроллера. Шесть из десяти портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 (ограничение чипсета).
Четыре порта, которые не поддерживают возможность создания RAID-массивов, легко отличить от всех остальных. Это два порта в составе разъема SATA Express и еще два отдельных порта, которые выполнены вертикально.
Отметим, что в каждом разъеме SATA Express кроме двух портов SATA 6 Гбит/с задействуется еще и два порта PCI Express 2.0.
USB-разъемы
Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0, шесть портов USB 2.0 и четыре порта USB 3.1. Отметим, что сам чипсет Intel X99 поддерживает только до 14 портов USB из которых до 6 портов могут быть портами USB 3.0. Поэтому для реализации такого количества USB-портов применяется дополнительные USB-хабы и контроллеры.
Четыре порта USB 3.0 реализованы на базе интегрированного в чипсет контроллера (эти порты подключаются через два разъема на плате. Шесть портов USB 2.0 также реализованы на базе интегрированного в чипсет контроллера. Причем два порта USB 2.0 выведено на заднюю панель платы, а для подключения остальных портов на плате предусмотрено два разъема (по два порта на разъем).
Еще четыре порта USB 3.0, выведенные на заднюю панель платы, реализованы на базе USB-хаба ASMedia ASM1074, который подключается к одному чипсетному порту USB 3.0 и дает на выходе четыре порта USB 3.0.
Для реализации четырех портов USB 3.1 используются два двухпортовых контроллера ASMedia ASM1142, каждый из которых подключается к чипсету по двум линиям PCIe 2.0.
Сетевой интерфейс
Для подключения к сегменту локальной сети на плате Asus X99-Deluxe II реализовано два гигабитных сетевых интерфейса. Первый реализован на базе PHY-контроллера (контроллер физического уровня) Intel I218-V (используется контроллер MAC-уровня, интегрированный в чипсет), а второй — на базе сетевого контроллера Intel I211-AT.

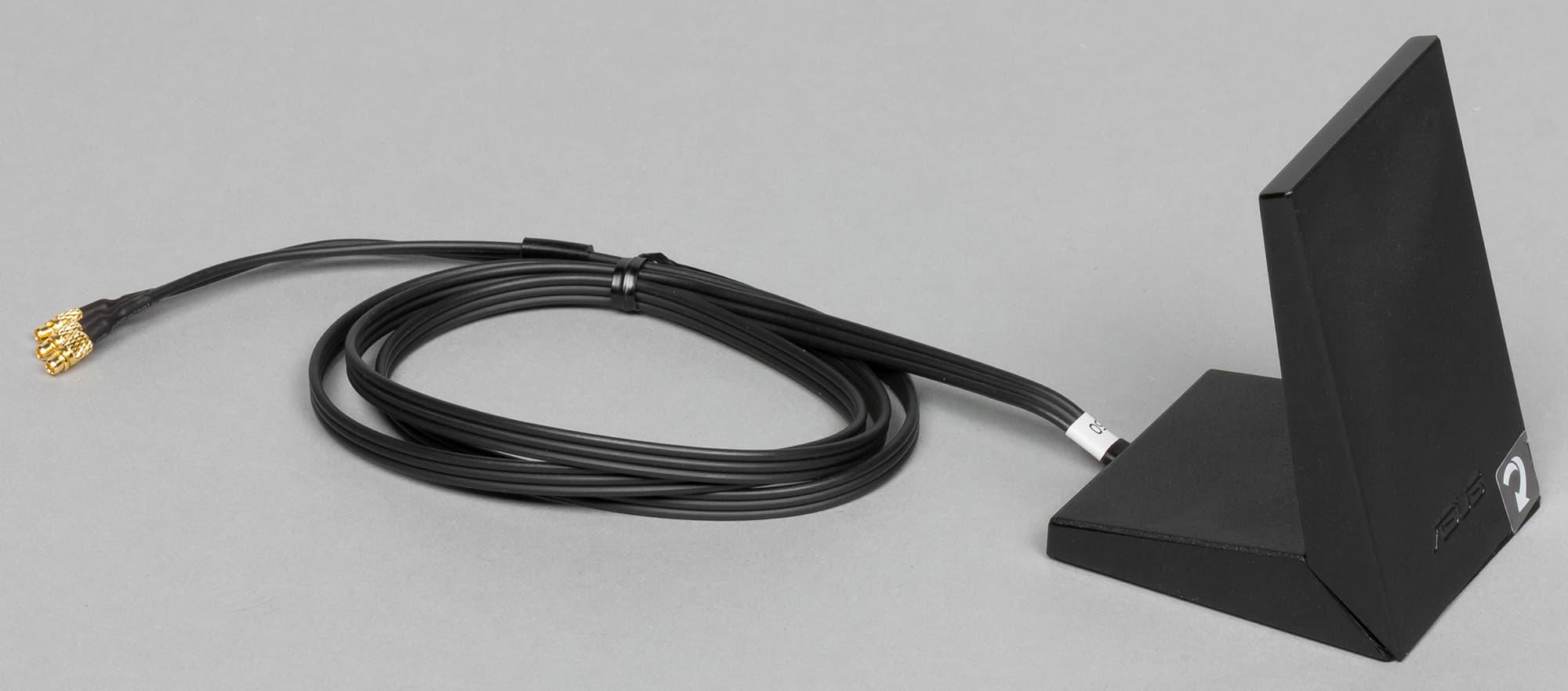

Кроме того, на плате установлен модуль беспроводной связи Asus Wi-Fi Go!, который поддерживает стандарты 802.11a/b/g/n/ac и, соответственно, является двухдиапазонным (2,4 и 5 ГГц). Данный модуль имеет три антенны и обеспечивает максимальную скорость передачи данных 1300 Мбит/с. Также модуль Asus Wi-Fi Go! имеет и встроенный чип Bluetooth V4.0.
Как это работает
Если посчитать количество контроллеров, разъемов и слотов, использующих линии (порты) PCIe 2.0 чипсета Intel X99, то получится следующая картина. На слот PCI Express 2.0 x4 (PCIE x16_2) требуется четыре порта PCIe 2.0. Еще порт PCIe 2.0 требуется под слот PCI Express 2.0 x1. Далее, три порта PCIe 2.0 задействуют три сетевых контроллера (Intel I218-V, Intel I211-AT и беспроводной контроллер Asus Wi-Fi Go!). Кроме того, два контроллера ASMedia ASM1142 (USB 3.1) — это еще четыре порта PCIe 2.0. Наконец, разъем SATA Express — это еще два порта PCIe 2.0. В результате получаем, что всего требуется 14 портов PCIe 2.0. Причем это лишь в том случае, если устанавливается процессор с 40 портами PCIe 3.0. Если же устанавливается процессор с 28 портами PCIe 3.0, то добавляется еще слота PCI Express 2.0 x1 (PCIE x16_5) и требуется уже 15 портов PCIe 2.0.
Но в чипсете Intel X99 общее количество портов PCIe 2.0 не может превышать восьми, причем суммарно может быть не более 22 высокоскоростных порта ввода/вывода (PCIe 2.0, SATA 6 Гбит/с, USB 3.0).
Из 22 высокоскоростных портов ввода/вывода 18 портов строго фиксировано: это четыре порта USB 3.0, шесть портов PCIe 2.0 и восемь портов SATA 6 Гбит/с. А вот еще четыре порта можно переконфигурировать: два из них могут работать либо как USB 3.0, либо как PCIe 2.0, а еще два других — как PCIe 2.0 или SATA 6 Гбит/с.
Теперь, с учетом сказанного, давайте попробуем разобраться, как удалось реализовать такое большое количество высокоскоростных портов на плате Asus X99-Deluxe II.
Прежде всего, для увеличения портов PCI Express 2.0 на плате применяется дополнительный коммутатор ASMedia ASM1187e на восемь портов PCIe 2.0. То есть используя на входе один порт PCIe 2.0, коммутатор ASMedia ASM1187e предоставляет на выходе еще семь портов PCIe 2.0.
Далее, в руководстве пользователя говорится, что слот PCI Express 2.0 x4 (PCIE x16_2), два порта USB 3.1 на базе контроллера ASMedia ASM1142, разъем SATA Express и два порта USB 3.0 выполнены разделяемыми, правда, четкого описания того, что, как и с чем разделяется, не приводится.
Есть таблица, в которой указаны режимы работы слота PCIE x16_2 одновременно с портами USB 3.0, USB 3.1 и разъемом SATA Express. Приведем эту таблицы «as is». В таблицах под USB3_34 понимается третий и четвертый USB 3.0 порты, под USB3.1_EA34 — третий и четвертый порты USB 3.1 c разъемом Type A.
Итак, режимы разделения между слотом PCIE x16_2, портами USB 3.0, USB 3.1 и разъемом SATA Express выглядят следующим образом:
PCIE x16_2 | USB3_34 | USB3.1_EA34 | SATA Express |
x2 (not occupied) | + | + | SATA |
x2 (occupied) | + (USB 2.0) | + | SATA |
x4 | + (USB 2.0) | − | SATA |
none | + | + | SATA/PCIe |
Таким образом, если слот PCIE x16_2 используется в режиме x4, то два порта USB 3.1 будут недоступны, разъем SATA Express будет работать только в режиме SATA, а два порта USB 3.0 будут работать в режиме USB 2.0.
Если слот PCIE x16_2 не используется, то доступны два порта USB 3.1, два порта USB 3.0 и разъем SATA Express может использоваться в режимах и SATA, и PCIe.
В случае, когда для слота PCIE x16_2 установлен режим x2 и он используется, разъем SATA Express будет доступен в режиме SATA, два порта USB 3.1 буду доступны, а два порта USB 3.0 будут работать в режиме USB 2.0.
Есть и еще один странный режим, когда для слота PCIE x16_2 установлен режим x2, но он не используется. В этом случае будут доступны порты USB 3.0 и USB 3.1, а разъем SATA Express будет доступен в режиме SATA.

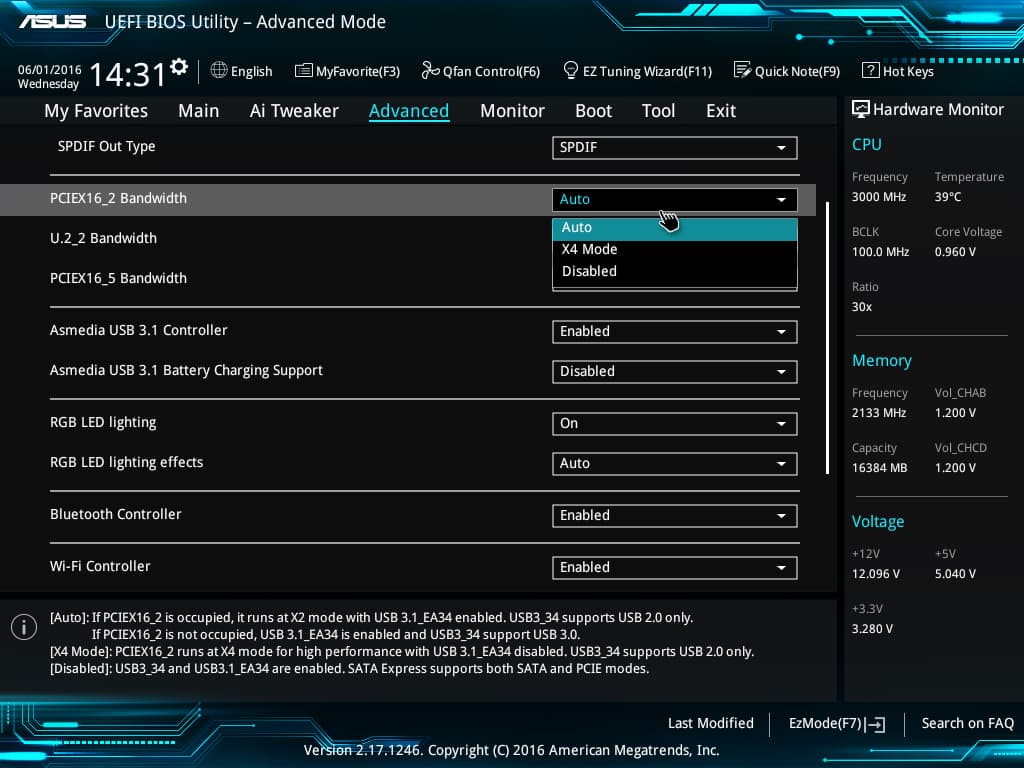

Отметим, что в UEFI BIOS платы предусмотрен именно такой режим настройки слота PCIE x16_2. Единственное отличие в том, что под режимом x2 понимается режим Auto (режим по умолчанию).

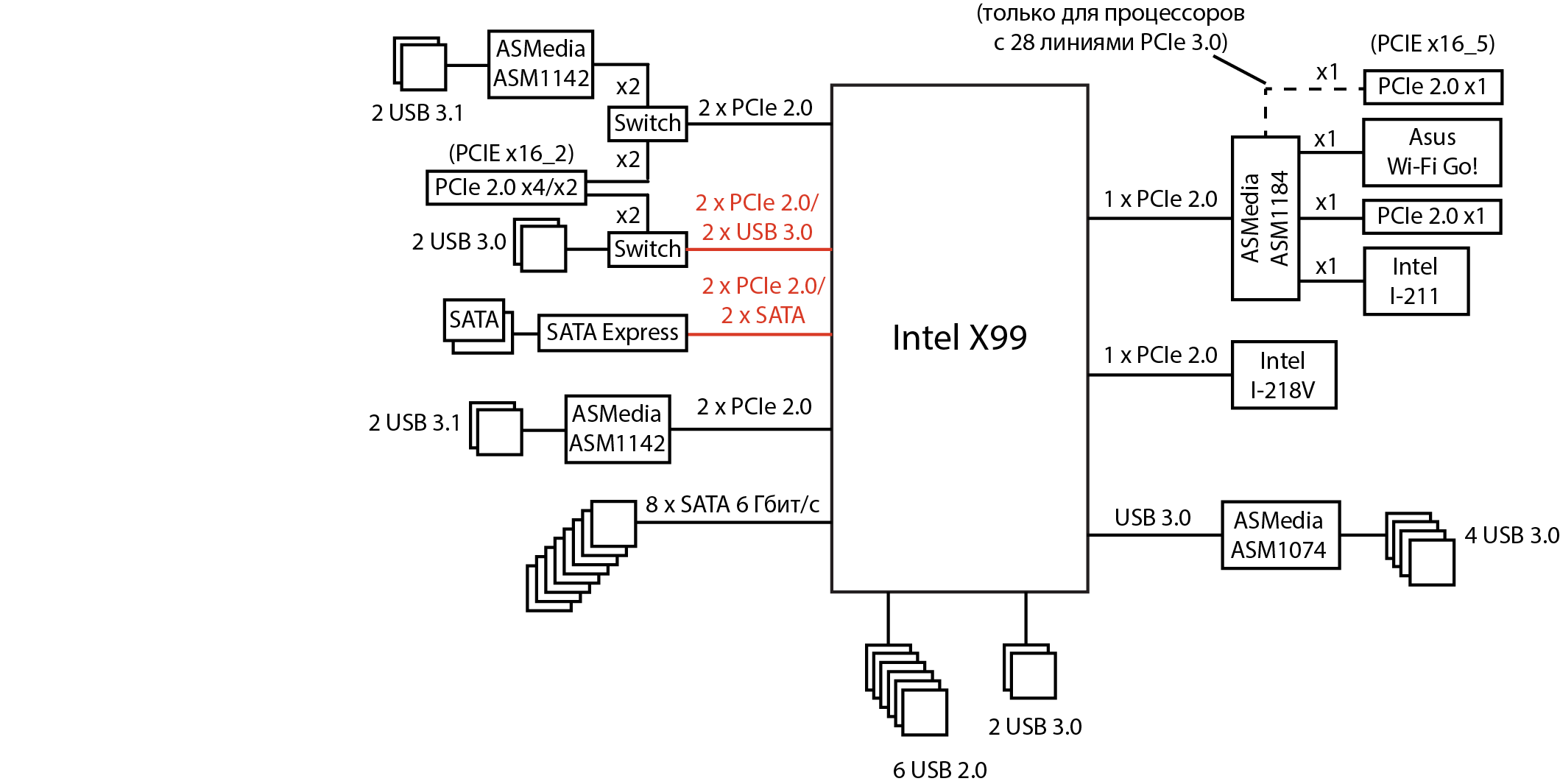

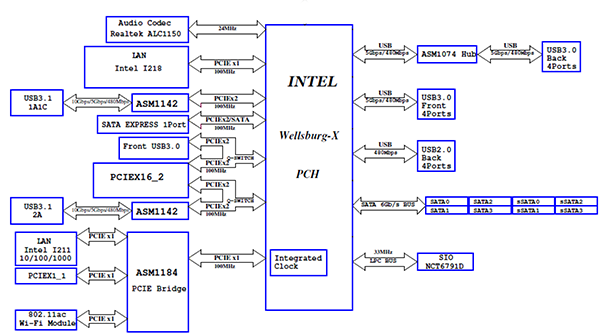

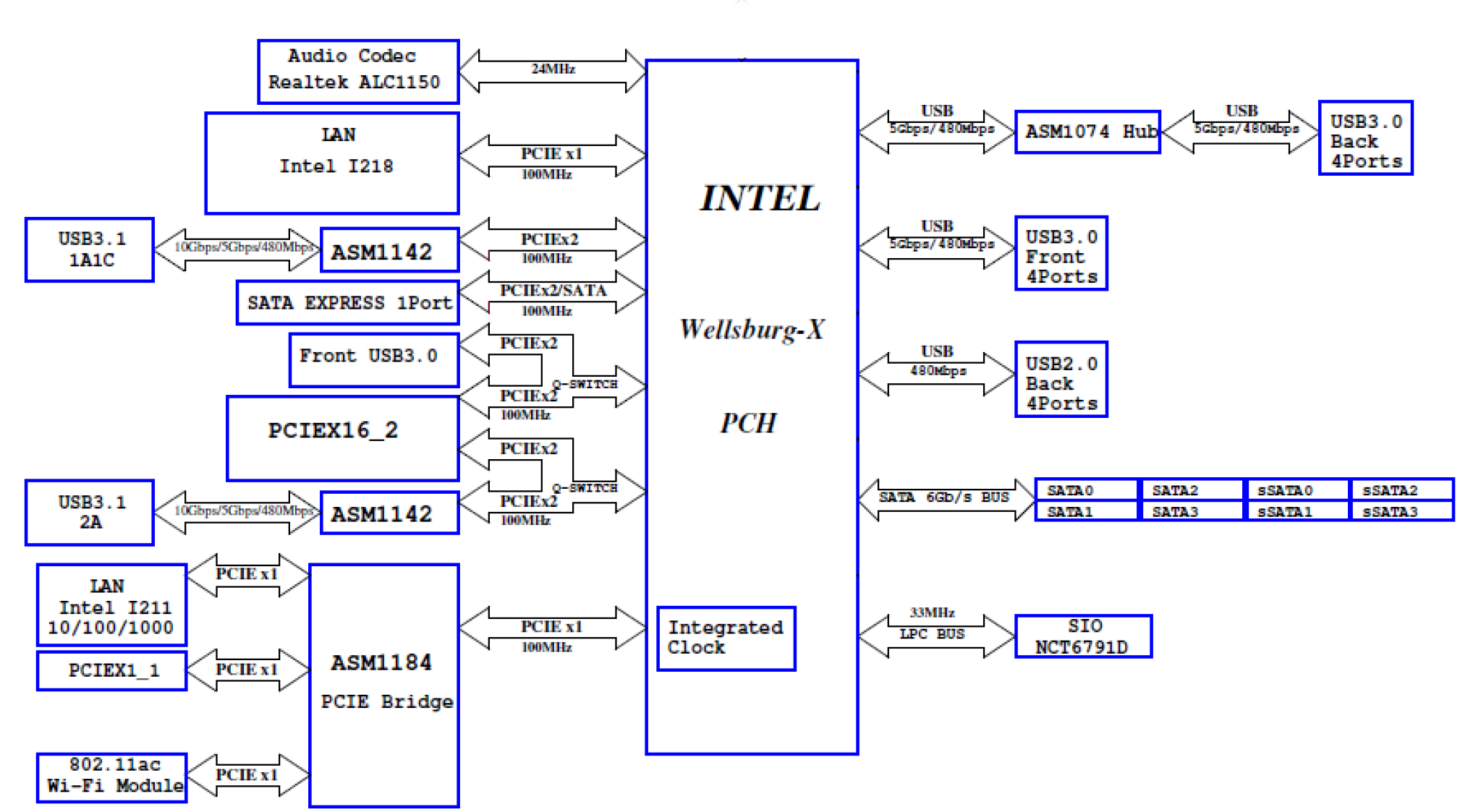

Приведем также блок-схему (для случая процессора с 40 линиями PCIe 3.0), которую по нашей просьбе предоставила нам компания Asus:
Для варианта процессора с 28 линиями PCIe 3.0 схема выглядит точно также, но к коммутатору ASMedia ASM1187e подключен еще слот PCE Express 2.0 x1. Это пятый слот с форм-фактором PCI Express x16 (PCIE x16_5), который в варианте процессора с 28 линиями PCIe 3.0 не может быть реализован с использованием процессорный линий PCIe 3.0.
Нетрудно заметить, что на данной блок-схеме разъем PCI Express ни с чем не разделяется. Более того, если посчитать по этой схеме количество используемых одновременно портов PCIe 2.0, то их получится 10, в то время, как в чипсете их только 8. Создается впечатление, что данная схема некорректная.
Как на самом деле, схема правильная (если не считать опечатки относительно портов USB 3.0), но просто она не очень удачно нарисована и требует пояснения. Поэтому сначала приведем такую же, но перерисованную в более наглядном виде схему.
Далее, при подсчете портов PCIe 2.0 нужно учесть, что четыре высокоскоростных переконфигурируемых порта, обозначенные на схеме 2 x PCIe/2 x USB 3.0 и 2 x PCIe/2 x SATA (они выделены красным цветом) не могут быть одновременно портами PCIe. То есть если два порта 2 x PCIe/2 x USB 3.0 конфигурируются как два порта PCIe, то два порта 2 x PCIe/2 x SATA конфигурируются как два порта SATA. Если же два порта 2 x PCIe/2 x SATA конфигурируются как два порта PCIe, то два порта 2 x PCIe/2 x USB 3.0 конфигурируются, как два порта USB 3.0. С учетом этого условия в чипсете задействуется от 6 до 8 портов PCIe, от 3 до 5 портов USB 3.0, от 8 до 10 портов SATA и суммарно не более 21 высокоскоростных порта.
Дополнительные особенности
Если говорить о дополнительных особенностях платы Asus X99-Deluxe II, то стоит отметить наличие кнопки включения питания и перезагрузки на самой плате. Кроме того, имеется кнопка ClearCMOS, а также индикатор POST-кодов. Традиционной кнопки DirectKey теперь нет, но вместо неё есть перемычка с таким же названием.
Имеется и традиционная для плат Asus кнопка MemOK для запуска системы в случае установки «необычных» модулей памяти. Кроме того, есть и традиционный переключатель EZ XMP, который позволяет загружать XMP-профили памяти.

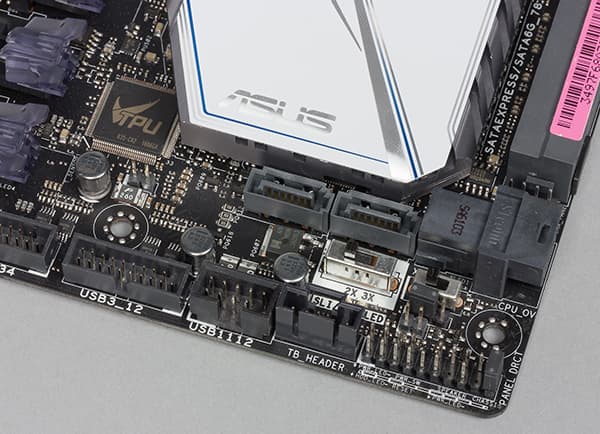

Есть и еще переключатель: SLI/CFX, который предназначен для конфигурации режимов SLI и CrossFire (запретить, установить режим для двух карт, установить режим для трех карт).
Есть на плате и перемычка CPU_OV (Over Voltage), которая позволяет увеличивать напряжение на процессоре. То есть это, конечно, не означает, что, не установив перемычку в определенное положение, мы не сможем вообще менять напряжение питания процессора, однако если установить перемычку в положение разгона процессора, то диапазон возможного изменения напряжения будет больше.
Все описанные переключатели, перемычки и кнопки присутствовали и на плате Asus X99-Deluxe. Причем был даже еще один трехпозиционный переключатель TPU (Turbo Processing Unit) для автоматического разгона системы и традиционный переключатель EPU (Energy Processing Unit).
Теперь посмотрим, что появилось нового из дополнительных особенностей на плате Asus X99-Delux II. Прежде всего, это специальный четырехконтактный разъем с питанием 12 В для подключения светодиодной RGB-ленты (RGB-strip). Сама RGB-лента в комплект не входит, но речь идет о стандартной светодиодной ленте с питанием 12 В. А вот кабель для подключения светодиодной ленты к плате имеется в комплекте.
Еще одна новая дополнительная особенность платы — это реализация фирменной подсветки Asus Aura RGB. Во-первых, задняя панель платы с портами ввода/вывода имеет небольшой пластиковый кожух со встроенной подсветкой. Во-вторых, радиатор чипсета также подсвечивается. Кроме того, четыре слота с форм-фактором PCI Express x16 имеют пластиковые полупрозрачные замки, которые также светятся.
Естественно, работу всех светодиодов на плате можно настраивать. Можно задавать цвет свечения и выбирать различные схемы свечения. Всего предусмотрено 10 различных вариантов схем свечения. К примеру, можно выбрать схему, когда цвет подсветки будет меняться в зависимости от температуры процессора, а можно реализовать цветомузыкальную схему, когда цвет меняется в такт музыки.
Отметим также, что четыре слота с форм-фактором PCI Express x16 получили усиленное крепление (Asus SafeSlot). Смысл заключается в том, что слот PCI Express x16 имеет теперь с боков дополнительный металлический кожух. Такое усиление слотов PCI Express x16 применяется на всех обновленных и новых моделях плат компании Asus, да и на платах других производителей. Есть ли в это какой-то практический смысл — вопрос, конечно, интересный.
Еще одна новая дополнительная особенность платы Asus X99-Deluxe II —это реализация технологии Key Express. На плате имеется специальный микропроцессор, который управляет клавиатурой. Для этого достаточно подключить клавиатуру к специальному порту USB 2.0 на задней панели платы (это самый нижний порт). После этого с помощью фирменной утилиты можно назначать макросы функциональным клавишам F1—F10, настраивать горячие клавиши для запуска любых приложений, включать компьютер и даже перепрошивать BIOS!
Система питания
Как и большинство плат, модель Asus X99-Deluxe II имеет 24-контактный и 8-контактный разъемы для подключения блока питания. Имеется и дополнительный четырехконтактный разъем питания.

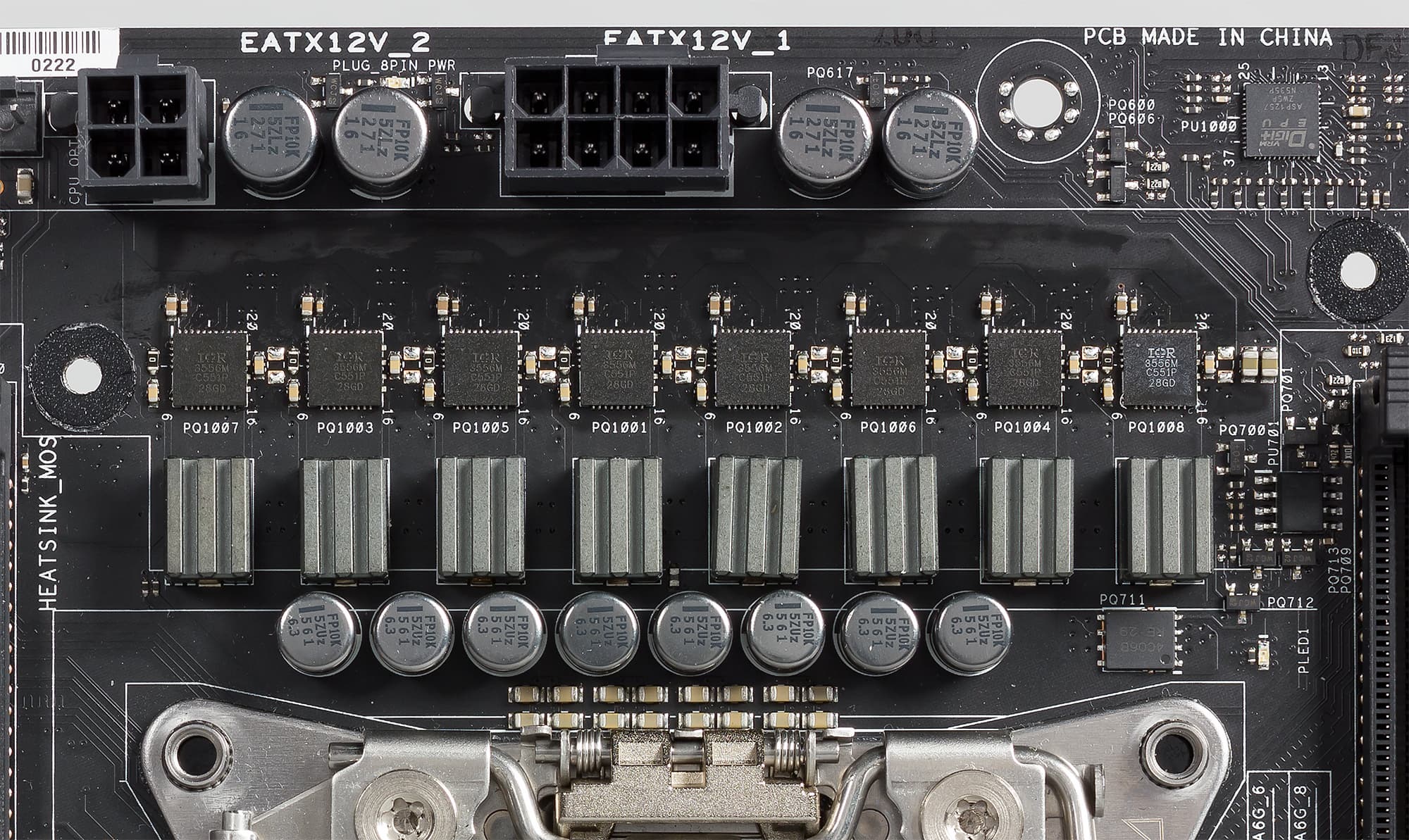

Регулятор напряжения питания процессора на плате является 8-канальным и основан на PWM-контроллере Digi+ VRM c маркировкой ASP1257. Сами каналы питания построены с использованием DrMOS микросхем International Rectifier IR3550, которые объединяют в себе по два MOSFET-транзистора и управляющий MOSFET-драйвер. Отметим, что регулятор напряжения питания процессора на плате Asus X99-Deluxe II точно такой же, как и на плате Asus X99-Deluxe.
Система охлаждения

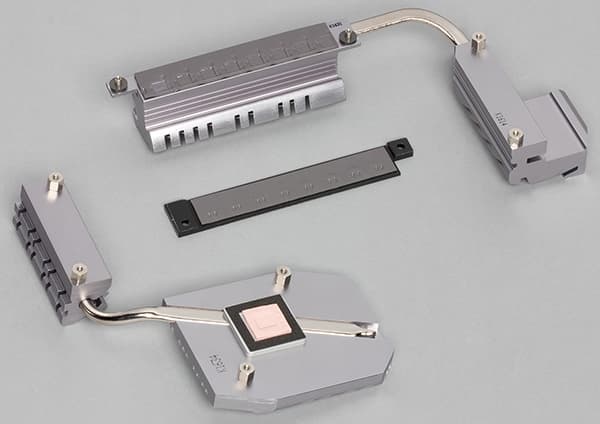

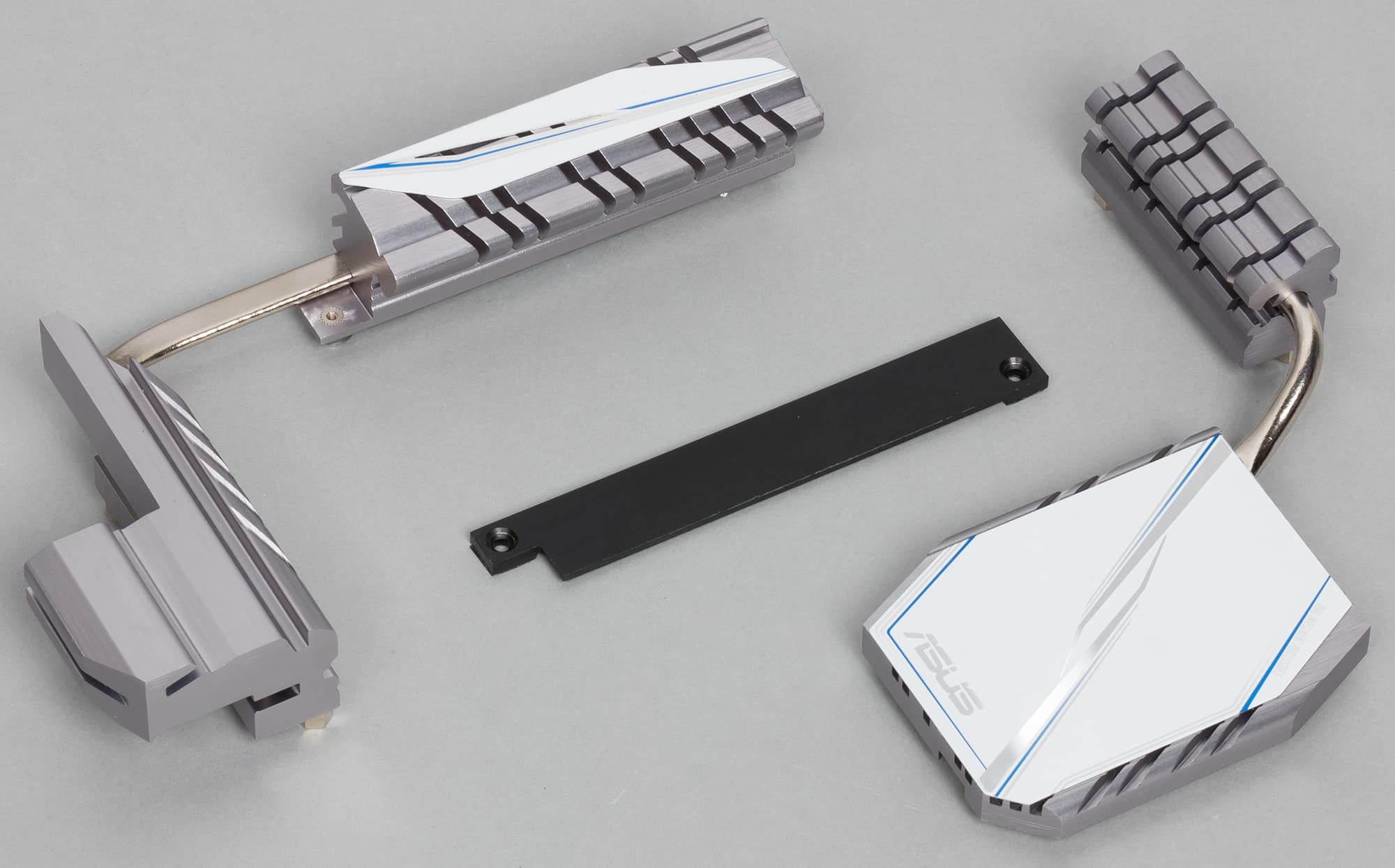

Для охлаждения чипов DrMOS регулятора напряжения питания процессора на плате имеется два радиатора, соединенные тепловой трубкой, которые расположены рядом с процессорным разъемом. Собственно, DrMOS-чипы накрывает только один радиатор, а второй используется просто как дополнение к первому.
Кроме того, есть и еще один составной радиатор, который состоит из двух частей, связанных тепловой трубкой. Один радиатор закрывает чипсет, а второй опять-таки является дополнением к первому.
Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных разъема (CPU_FAN, CPU_OPT) для подключения вентиляторов кулера процессора и три четырехконтактных разъема для подключения дополнительных корпусных вентиляторов. Помимо этого имеется четырехконтактный разъема для подключения помпы водяного охлаждения. Один из трех четырехконтактных разъемов для подключения дополнительных корпусных вентиляторов называется High Amp Fan и поддерживает вентиляторы с током до 3 А.
Кроме того, если такого количества окажется недостаточным, то в комплекте к плате поставляется и дополнительная карта Fan Extension Card, которая позволяет подключить еще три дополнительных вентилятора и три термодатчика. Отметим, что управлять вентиляторами, подключенными к плате Fan Extension Card можно через настройки UEFI BIOS.
Также стоит отметить, что на плате имеется семь встроенных термодатчиков и скоростной режим каждого вентилятора можно привязывать к показаниям одного их этих термодатчиков.
Аудиоподсистема

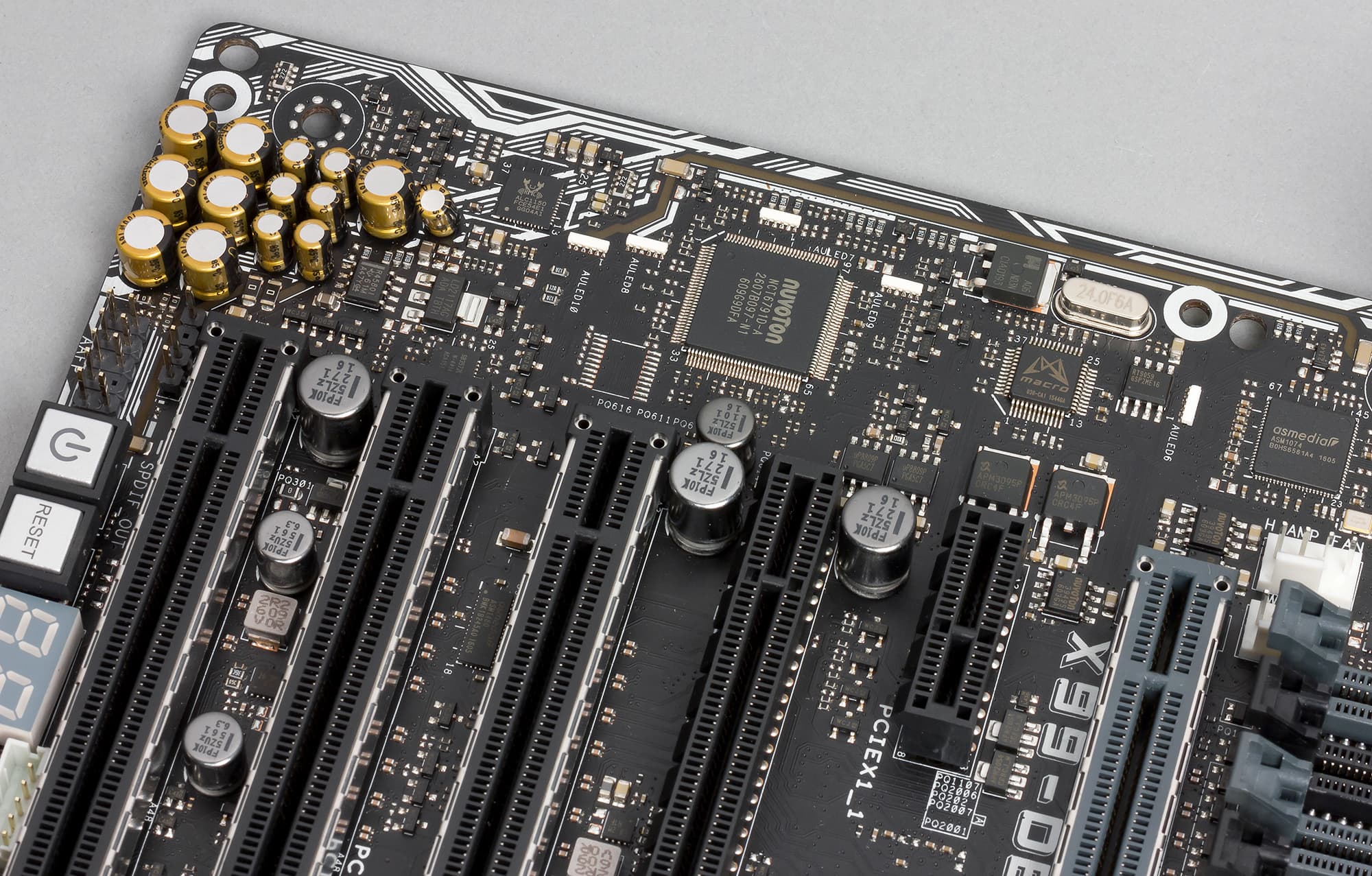

Аудиоподсистема платы Asus X99-Deluxe II называется Crystal Sound 3 (на плате Asus X99-Deluxe использовалась аудиоподсистема Crystal Sound 2). В чем разница между Crystal Sound 3 и Crystal Sound 2, на самом деле, не очень понятно. Если обратиться к описаниям Crystal Sound 3 и Crystal Sound 2 на сайте Asus, то единственно, что отличается, это наличие в Crystal Sound 3 дополнительного предрегулятора питания, который уменьшает помехи на входе аудиосхемы. А вот все остальные особенности Crystal Sound 3 и Crystal Sound 2, судя по описанию, одинаковые.
Аудиотракт основан на HDA-аудиокодеке Realtek ALC1150. На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход). Все элементы аудиотракта изолированы на уровне PCB от других элементов платы.
Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus X99-Deluxe II получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.
Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0,01, −0,07 | Отлично |
Уровень шума, дБ (А) | −85,9 | Хорошо |
Динамический диапазон, дБ (А) | 86,2 | Хорошо |
Гармонические искажения, % | 0,0027 | Отлично |
Гармонические искажения + шум, дБ (A) | −79,5 | Посредственно |
Интермодуляционные искажения + шум, % | 0,012 | Очень хорошо |
Взаимопроникновение каналов, дБ | −83,1 | Очень хорошо |
Интермодуляции на 10 кГц, % | 0,012 | Очень хорошо |
Общая оценка | Очень хорошо |
Сравнение с платой Asus X99-Deluxe
Мы уже вкратце описывали разницу между платами Asus X99-Deluxe II и Asus X99-Deluxe. В частности, были описанные те дополнительные особенности, которые есть на плате Asus X99-Deluxe II и нет на Asus X99-Deluxe. Но отличаются эти платы не только своими дополнительными особенностями. У них различный набор портов и различная организация слотов. Так, на плате Asus X99-Deluxe нет двух разъемов U.2, нет портов USB 3.1, но зато больше портов USB 3.0 и разъемов SATA. Для того чтобы наглядно продемонстрировать разницу между платами Asus X99-Deluxe II и Asus X99-Deluxe, сведем их технические характеристики в одну таблицу.
Плата | Asus X99-Deluxe | Asus X99-Deluxe II |
Поддерживаемые процессоры | Haswell-E, Broadwell-E | Haswell-E, Broadwell-E |
Процессорный разъем | LGA 2011-v3 | LGA 2011-v3 |
Чипсет | Intel X99 | Intel X99 |
Память | 8 × DDR4 (до 128 ГБ) | 8 × DDR4 (до 128 ГБ) |
Аудиоподсистема | Crystal Sound 2 | Crystal Sound 3 |
Сетевой контроллер | Intel I218-V Intel I211-AT Asus Wi-Fi Go! (802.11 a/b/g/n/ac) | Intel I218-V Intel I211-AT Asus Wi-Fi Go! (802.11 a/b/g/n/ac) |
Слоты расширения | Процессор с 40 линиями PCIe 3.0: 4 × PCI Express 3.0 x16 (x16, x16/x16, x16/x16/-/x8, x8/x16/x8/x8) 1 × PCI Express 2.0 x4 Процессор с 28 линиями PCIe 3.0: 3 × PCI Express 3.0 x16 (x16, x16/x8, x8/x8/x8) 1 × PCI Express 2.0 x4 1 ? PCI Express 2.0 x1 (в форм-факторе PCI Express x16) | Процессор с 40 линиями PCIe 3.0: 5 × PCI Express 3.0 x16 (x16, x16/x16, x16/x16/x8, x8/x8/x16/x8, x8/x8/x8/x8/x8) 1 × PCI Express 2.0 x4 Процессор с 28 линиями PCIe 3.0: 3 × PCI Express 3.0 x16 (x16, x16/x8, x8/x8/x8) 1 × PCI Express 2.0 x4 2 × PCI Express 2.0 x1 (в форм-факторе PCI Express x16) |
Разъемы M.2 и U.2 | 1 × M.2 (PCIe 3.0 x4) | 1 × M.2 (PCIe 3.0 x4) 2 × U.2 (PCIe 3.0 x4) |
SATA-разъемы | 10 × SATA 6 Гбит/с (чипсет) 2 × SATA 6 Гбит/с (контроллера ASMedia ASM106SE) | 10 × SATA 6 Гбит/с (чипсет) |
SATA Express-разъемы | 1 × SATA Express (чипсет) 1 × SATA Express (контроллер ASMedia ASM106SE) | 1 × SATA Express (чипсет) |
USB-порты | 4 × USB 3.0 (чипсет) 4 × USB 3.0 (хаб ASMedia ASM1074 4 × USB 3.0 (хаб ASMedia ASM1074) 2 × USB 3.0 (контроллер ASMedia ASM1042) 6 × USB 2.0 (чипсет) | 1 × USB 3.1 (Type С) (контроллер ASMedia ASM1142) 3 × USB 3.1 (Type A) (контроллер ASMedia ASM1142) 4 × USB 3.0 (чипсет) 4 × USB 3.0 (хаб ASMedia ASM1074) 6 × USB 2.0 (чипсет) |
Разъемы на задней панели | 10× USB 3.0 2 × USB 2.0 2 × RJ-45 3 × разъема для подключения антенны Wi-Fi модуля 1 × S/PDIF (оптический, выход) 5 × аудиоразъемов типа миниджек | 1× USB 3.1 (Type C) 3× USB 3.1 (Type A) 4× USB 3.0 4 × USB 2.0 2 × RJ-45 3 × разъема для подключения антенны Wi-Fi модуля 1 × S/PDIF (оптический, выход) 5 × аудиоразъемов типа миниджек |
Внутренние разъемы | 24-контактный разъем питания ATX 8-контактный разъем питания ATX 12 В 12 × SATA 6 Гбит/с 2 × SATA Express 1 × M.2 6 × разъемов для подключения 4-контактных вентиляторов 1 разъем для подключения термодатчика 1 разъем для подключения карты Thunderbolt 2 разъема для подключения портов USB 3.0 2 разъема для подключения портов USB 2.0 | 24-контактный разъем питания ATX 8-контактный разъем питания ATX 12 В 4-контактный разъем питания ATX 12 В 10 × SATA 6 Гбит/с 1 × SATA Express 1 × M.2 2 × U.2 6 разъемов для подключения 4-контактных вентиляторов 1 разъем для подключения карты Extension Fan 1 разъем для подключения термодатчика 1 разъем для подключения карты Thunderbolt 1 разъем Aura RGB Strip 2 разъема для подключения портов USB 3.0 2 разъема для подключения портов USB 2.0 |
Форм-фактор | ATX (305×244 мм) | ATX (305×244 мм) |
Из сопоставления видно, что плата Asus X99-Deluxe II имеет весьма существенные отличия от платы Asus X99-Deluxe. Собственно, объединяет их лишь то, что обе они относятся к топовым решениям и позволяют создавать очень высокопроизводительные компьютеры.
UEFI BIOS
Если говорить об UEFI BIOS, то на плате Asus X99-Deluxe II он по своему интерфейсу и возможностям похож на UEFI BIOS, реализованной на платах Asus X99-Deluxe, но есть и небольшие отличия.
Традиционно UEFI BIOS имеет два режима отображения: упрощенный EZ-Mode и Advanced Mode. Настройка системы и ее разгон возможен только в режиме Advanced Mode.

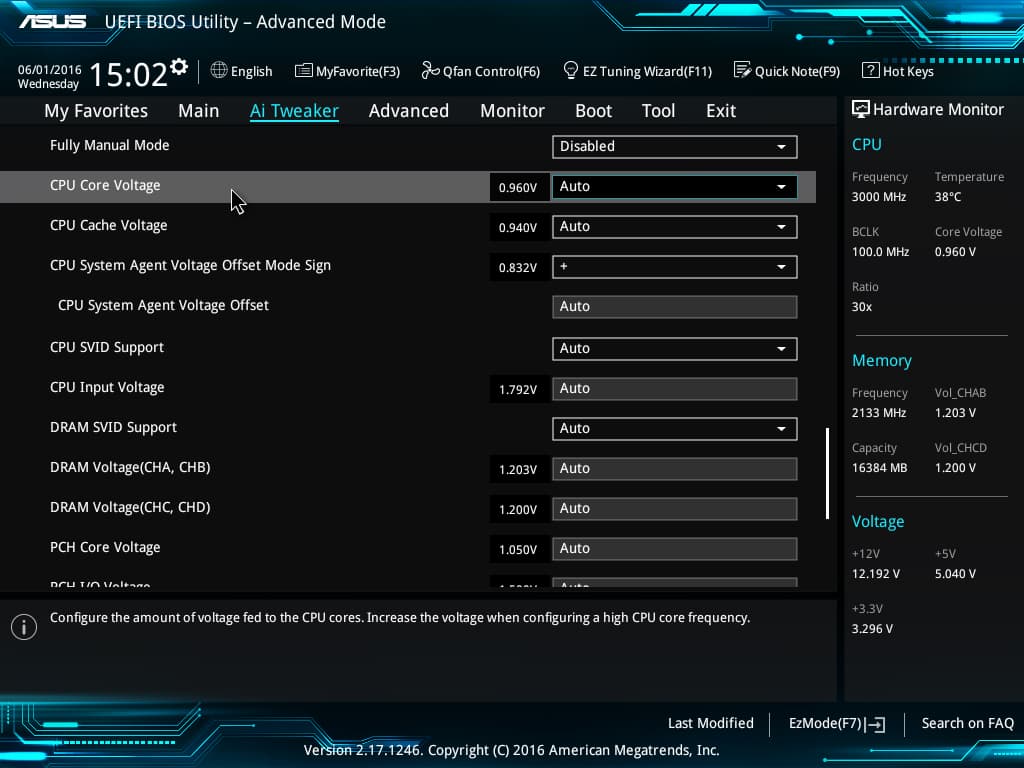

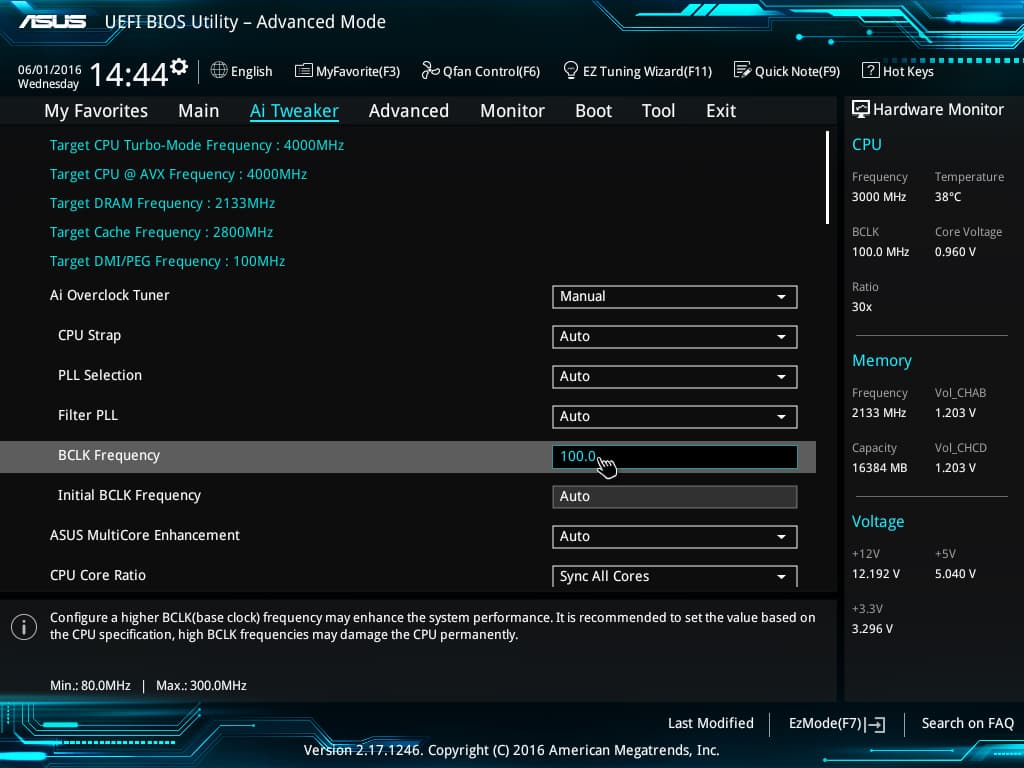

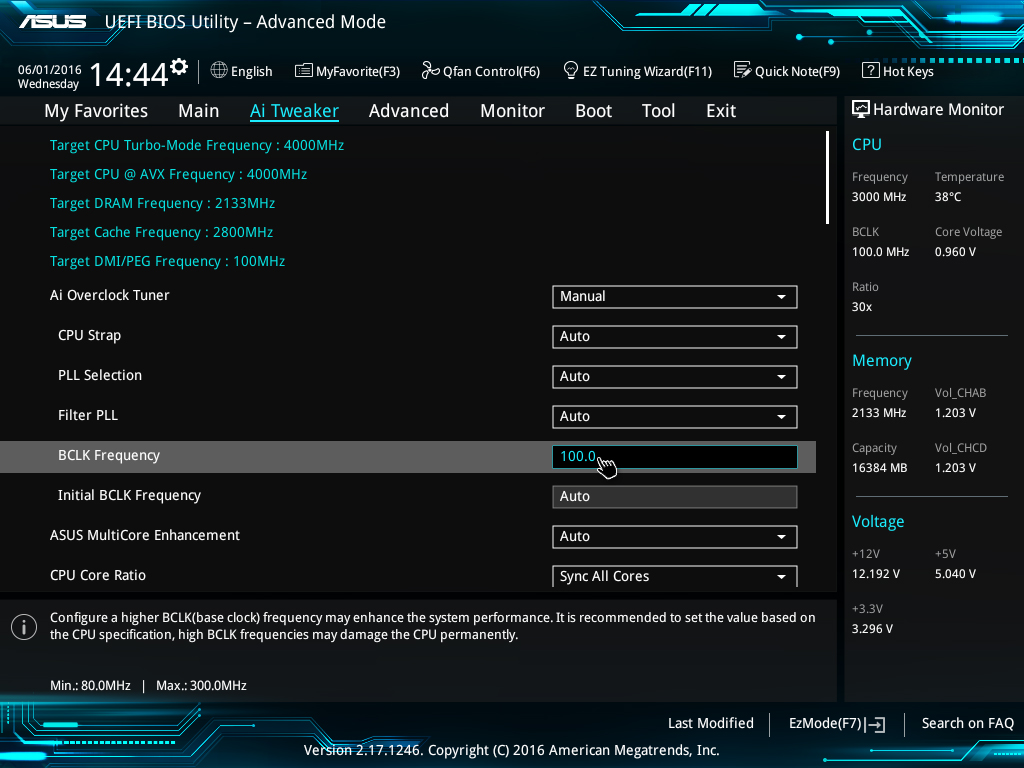

Для разгона процессора и памяти предусмотрена традиционная вкладка Ai Tweaker. Здесь все как обычно.

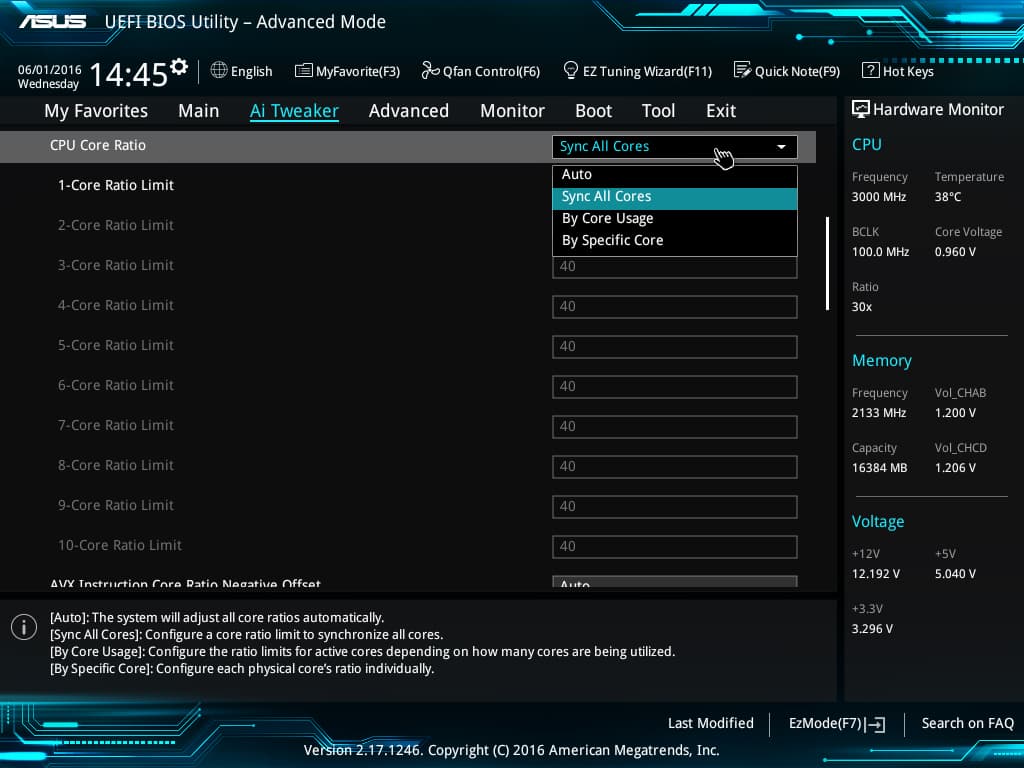

На этой вкладке можно задать задать коэффициент умножения. Причем есть возможность задавать коэффициент для каждого ядра в отдельности, или же для всех ядер одновременно.
Можно менять и частоту BCLK, но для этого прежде нужно задать для параметра Ai Overclocker Tuner значение Manual или XMP.
Напомним, что задавать вручную частотный множитель для частоты BCLK (1,00, 1,25, 1,66 и 2,50) на платах Asus нельзя. Здесь все реализовано несколько иначе. Частотный множитель для частоты BCLK устанавливается автоматически в зависимости от частоты BCLK. В данном случае частота BCLK — это опорная частота для ядер процессора и тактовая частота ядер процессора получается умножением частоты BCLK на коэффициент умножения. При увеличении частоты BCLK частотный множитель устанавливается автоматически, а частота для элементов Uncore Logic (она называется Target DMI/PEG Frequency) получается делением частоты BCLK на частотный множитель.

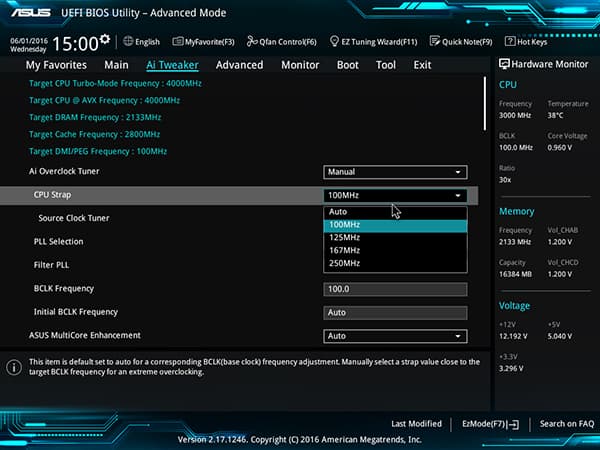

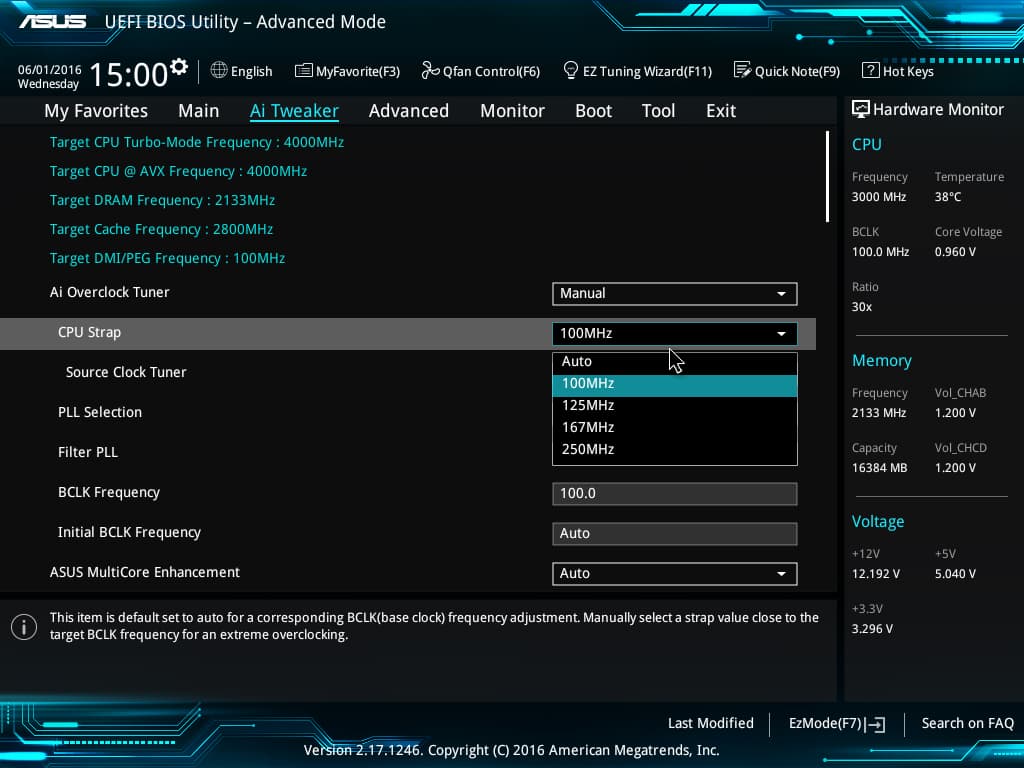

Для удобства в BIOS предусмотрен параметр, называемый CPU Strap, для которого можно выбрать значения Auto, 100, 125, 167 и 250 МГц. Частота CPU Strap синхронизирована с частотой BCLK и если для CPU Strap задать значение 125 МГц, то и значение BCLK станет равным 125 МГц. Фактически, этот параметр позволяет быстро задавать частоты BCLK, для которых значение Target DMI/PEG Frequency составляет ровно 100 МГц.

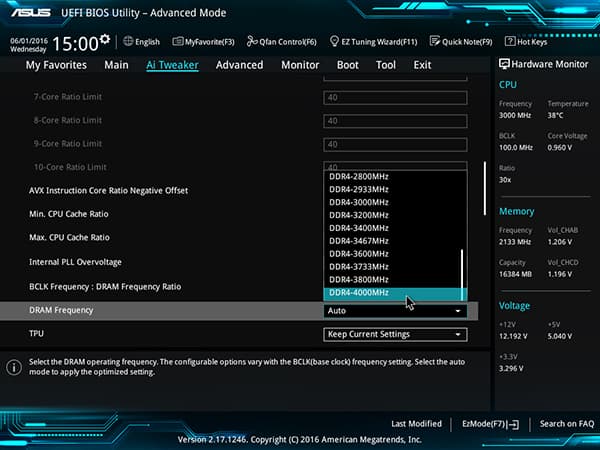

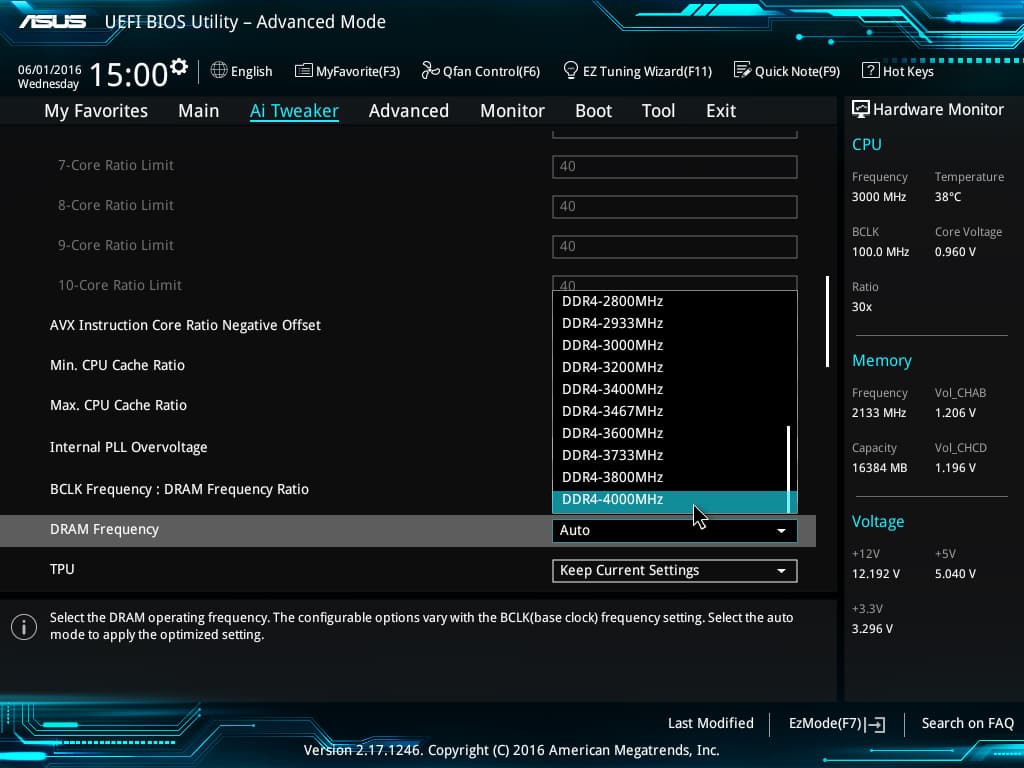

Что касается памяти, то в UEFI BIOS можно выбрать память вплоть до DDR4-4000.

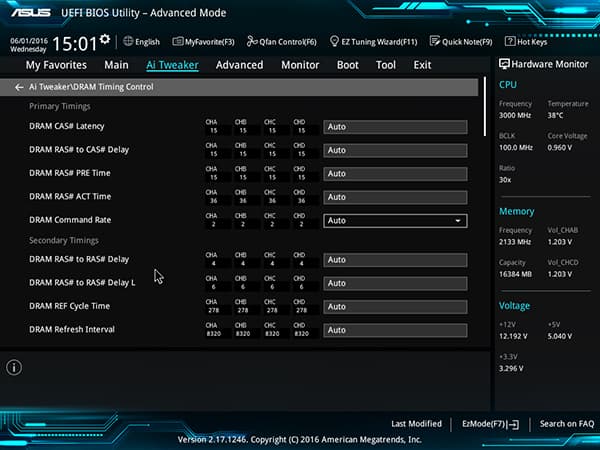

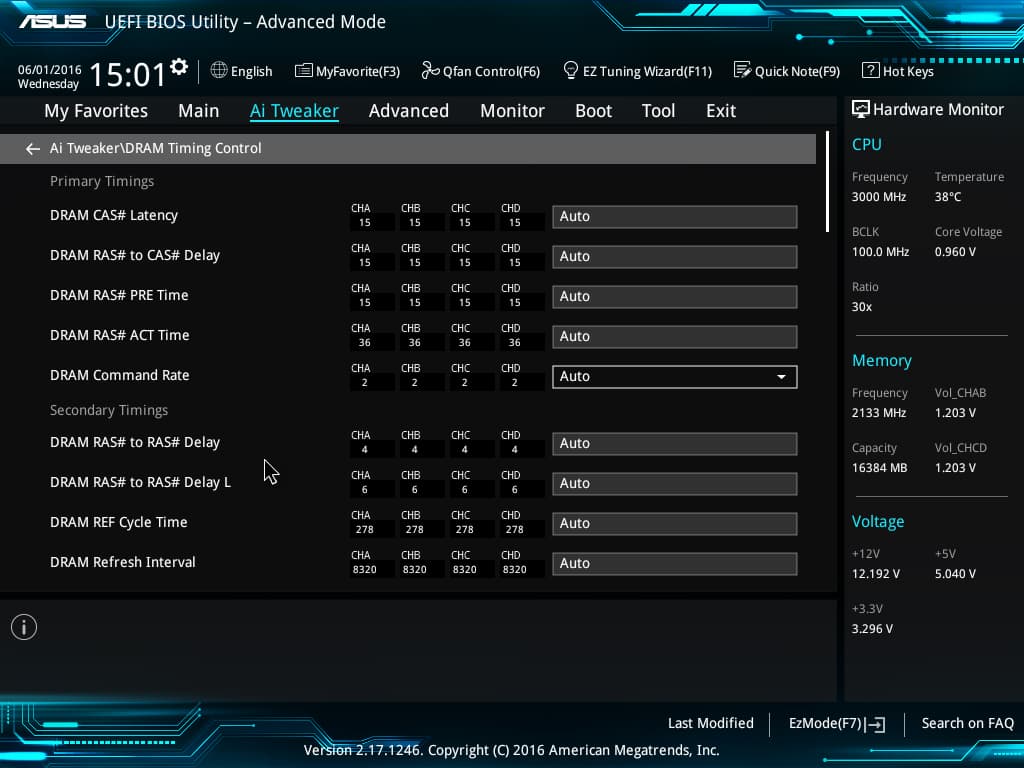

Естественно, имеется возможность настройки таймингов модулей памяти.
Так же имеется возможность задать напряжение питания для ядер процессора, кэша, памяти и т. д.

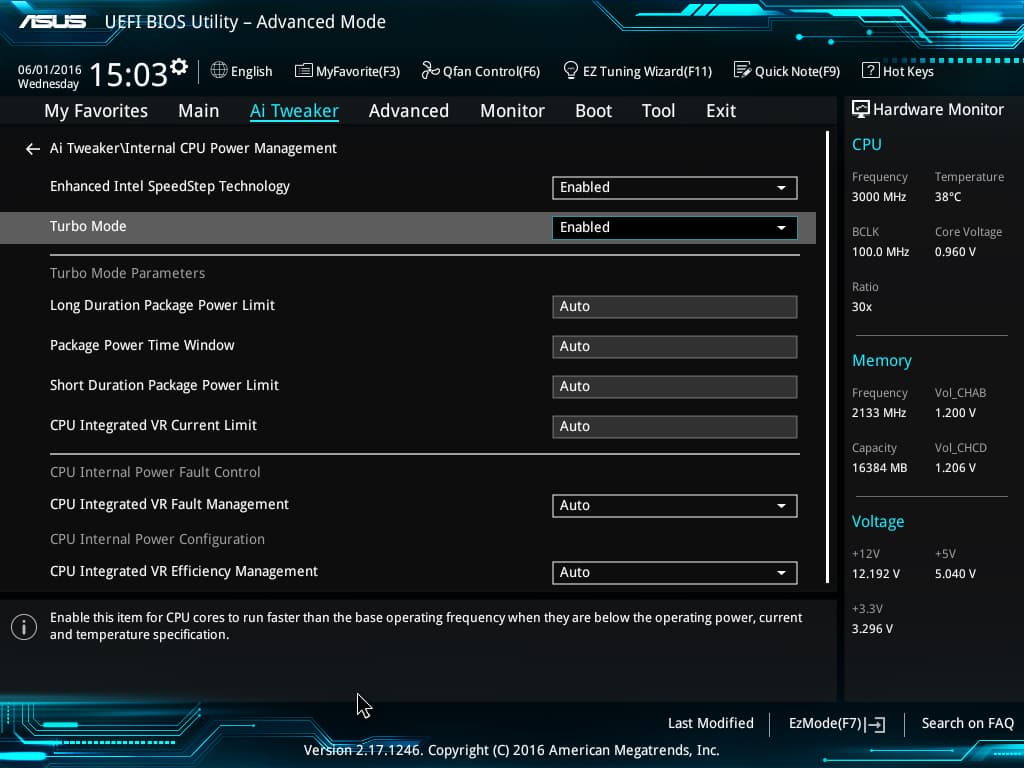

И конечно же, имеется возможность настроить режим Turbo Mode.

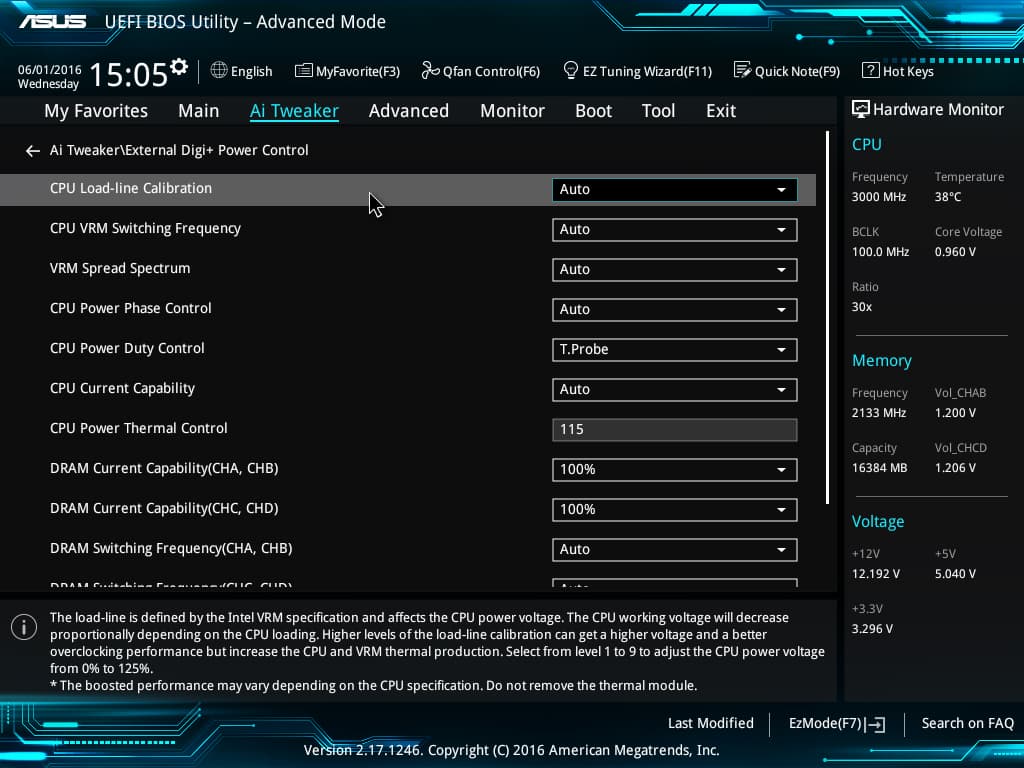

Предусмотрена и возможность настройки внешнего регулятора питания процессора.
Все те возможности по настройке и разгону, которые рассматривались выше, являются традиционными для плат Asus на чипсете Intel X99. Собственно, тут нет ничего нового.
А теперь рассмотрим те настройки, которые являются новыми (которых не было на плате Asus X99 Deluxe).

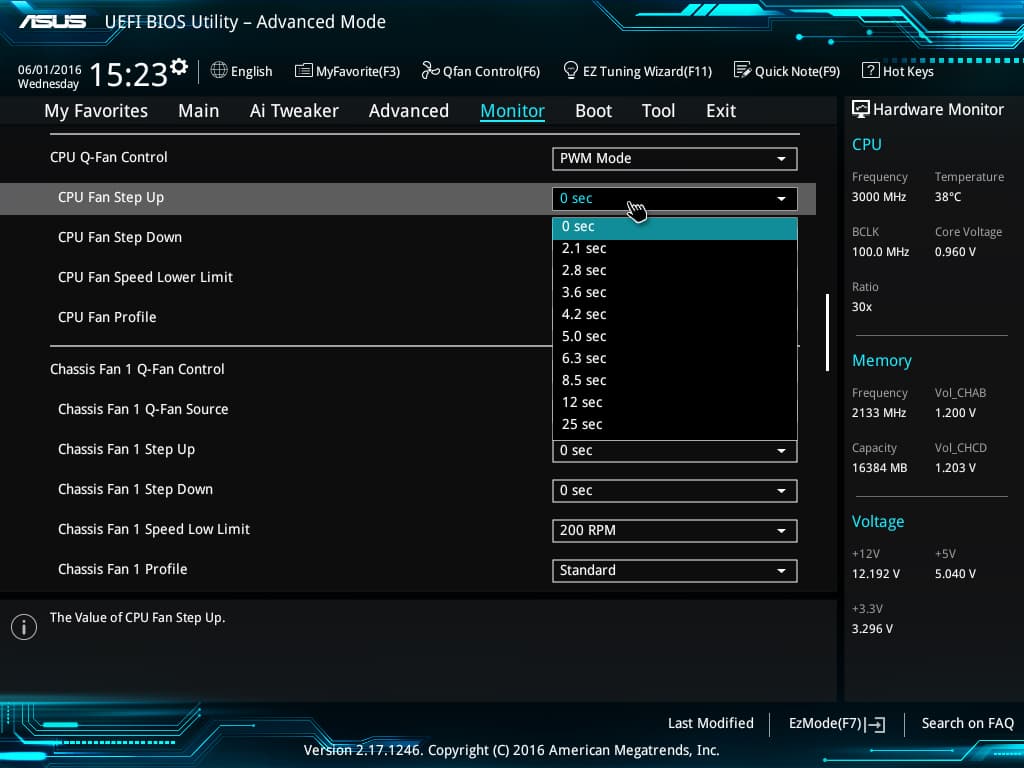

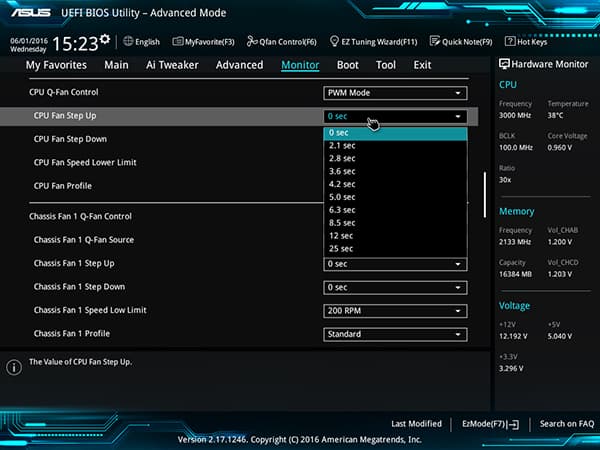

Прежде всего, это настройки управления вентиляторами. Кроме возможности выбора профиля скоростного режима (стандартная опция), появились еще две опции: CPU Fan Step Up и CPU FAN Step Down. Эти опции позволяют задавать время задержки перед увеличением скорости вращения или, наоборот, уменьшением.

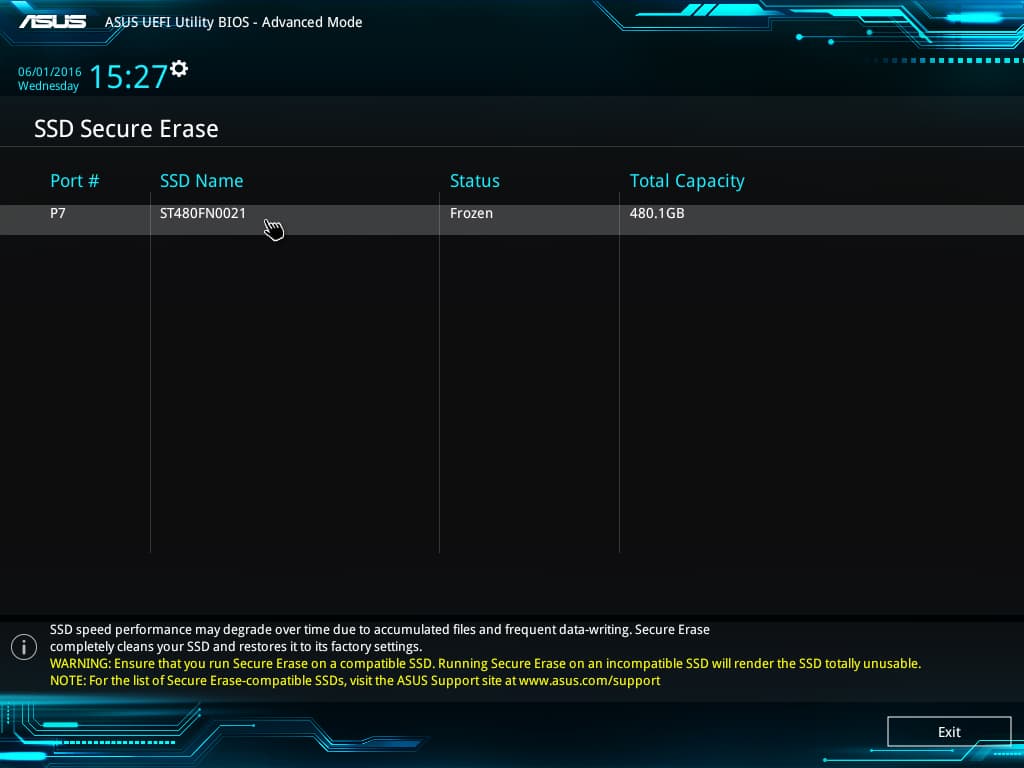

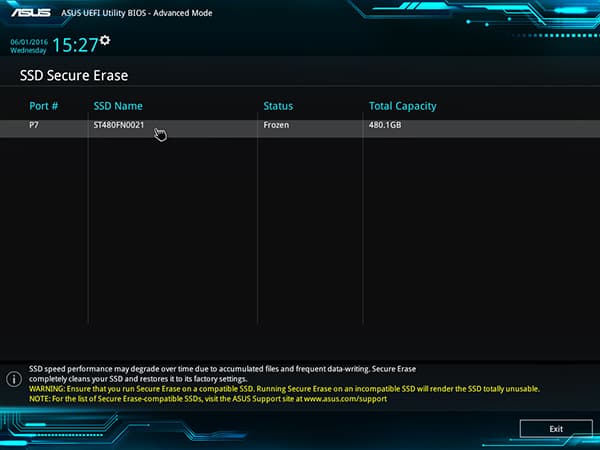

Появился в UEFI BIOS и такой инструмент, как Secure Erase, который предназначен для SSD-накопителей (возвращение SSD к исходному состоянию).
Выводы
Итак, давайте подведем итог. Обновленная модель Asus X99-Deluxe II, как и предшествующая Asus X99-Deluxe, это исключительно нишевый продукт, не ориентированный на массового пользователя. Плата предназначена для дорогих, эксклюзивных компьютеров. Она отличается от платы Asus X99-Deluxe не только набором слотов, разъемов и портов, но и своей схемотехникой. Здесь другая организация слотов, есть контроллеры, которых нет на плате Asus X99-Deluxe, и, наоборот, некоторые контроллеры, которые были на плате Asus X99-Deluxe, отсутствуют на Asus X99-Deluxe II. Плата Asus X99-Deluxe II в большей степени ориентирована на моддинг и имеет фирменную подсветку, а также позволяет подключать RGB-ленту. Еще одно отличие между Asus X99-Deluxe II и Asus X99-Deluxe заключается в их комплектации: к Asus X99-Deluxe II прилагается карта Thunderbolt, которой нет в комплекте Asus X99-Deluxe.
