О том, что младший в семействе Socket 1156 интегрированный чипсет Intel H55 не хватает звезд с неба, мы можем судить уже по его техническим характеристикам. Отсутствие поддержки режимов SLI/CrossFire автоматически выбрасывает чипсет из поля зрения «игровых маньяков», но, благодаря возможности использования интегрированной графики процессоров Clarkdale и низкой стоимости, Intel H55 открывает простор для создания недорогих и функциональных решений в формате microATX. Пока что пальма первенства по количеству выпущенных на H55 плат принадлежит Gigabyte и ASRock с семью моделями, но ASUS с шестью платами в активе дышит в спину. Одна из них, P7H55-M Pro, и попала сегодня на наш операционный стол.
Особенности платы
![](p7h55-m-pro/small/board.jpg)

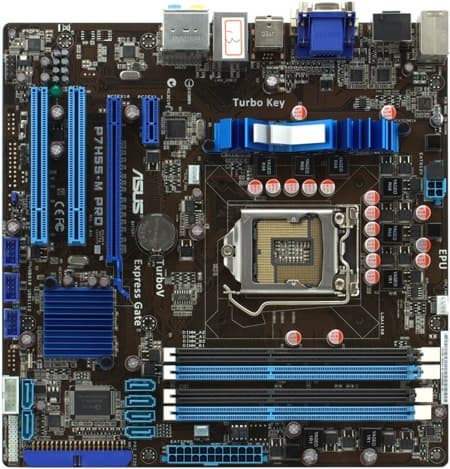

При первом взгляде на материнскую плату в глаза бросается достаточно свободное расположение ее компонентов, свойственное платам большего формата. Впрочем, набор этих самых компонентов достаточно небогат, чтобы вызвать проблемы с их расположением. Размещение и количество слотов расширения стандартно для плат недорогого сегмента — слот для графики, один PCIEx1 и пара PCI. При этом вполне логично в качестве жертвы для двухслотовой видеокарты выбран один из двух PCI. Во всех моделях на базе H55 компания использует только один слот PCI Express x16 (в отличие, к примеру, от Gigabyte или ASRock), не пытаясь «раздуть» возможности своих плат на ровном месте.

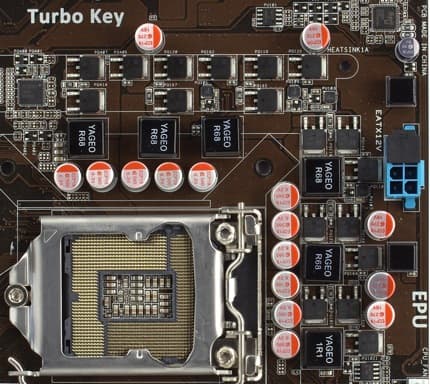

Материнская плата подобной категории едва ли стала бы объектом фантазий на тему систем охлаждения и питания. В данном случае для обеспечения процессора применяется сравнительно простая шестиканальная схема 4+1+1 с тремя полевыми транзисторами на канал, реализованная с применением технологии EPU. Любопытно, что для питания «периферийной части» процессора (если такой термин применим к не-ядру) используются два контроллера, один из которых (производства Richtek) является двухканальным и задействован, по сути, только на 50% (мы увидим, что такой способ используется и в других моделях ASUS). Вокруг процессорного гнезда установлены твердотельные полимерные конденсаторы, но в остальных цепях питания применены электролитические OST/Toshin Kogyo японского производства.

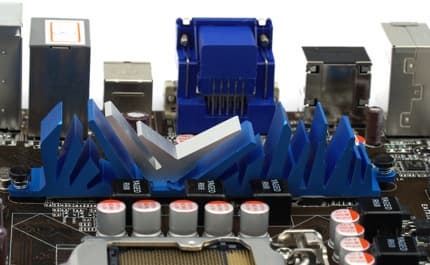

Система охлаждения также весьма скромна и, к тому же, непостоянна: элегантная решетка прикрывает только часть системы питания процессора. На чипсете же установлен миниатюрный радиатор высотой менее сантиметра. Обладатели громоздких плат расширения могут спать спокойно.
Иллюминация P7H55-M Pro далеко не праздничная и заключается в одном-единственном светодиоде, затесавшемся между слотами PCI. Во включенном состоянии он показывает, что на плату подано питание.
Не блещет P7H55-M Pro и новыми фирменными технологиями ASUS. Прошивку и восстановление BIOS с внешних носителей, управление питанием процессора EPU и прочие возможности материнских плат компании мы видели и раньше. К приятным мелочам можно отнести одностороннюю защелку разъемов оперативной памяти, но это решение имеет все шансы на то, чтобы стать стандартом.
Отсутствие активной системы охлаждения, благодаря маркетологам ASUS, гордо именуется Quiet Thermal Solution. И экономия очевидна, и многобуквенное название можно вставить в пресс-релиз. Комплекс охлаждения платы включает и утилиту гибкого управления вентиляторами Fan Expert, уже неоднократно описанную нами в прошлых обзорах.
Согласно информации на официальном сайте, материнская плата для продажи укомплектована одним кабелем IDE и двумя кабелями SATA. Учитывая ее возможности, такого набора вполне достаточно, но мы не можем подтвердить эти данные, поскольку плата поступила к нам на тестирование в OEM-комплектации.
Функциональность
![](p7h55-m-pro/small/backpanel.jpg)
Задняя панель материнской платы ставит под сомнение обоснованность расширения «Pro» в названии. Ни USB 3.0, ни eSATA, ни Firewire вы здесь не увидите, равно как и Display Port. Зато присутствуют «минимальные» шесть портов USB (потихоньку доживающего свой век стандарта 2.0) и расширенный набор для вывода процессорной графики: D-Sub, DVI-D и HDMI. Отсутствие Display Port все же пока что можно считать скорее за правило, чем за исключение. Для вывода звука также применена традиционная комбинация: восьмиканальный аналоговый выход, цифровой S/PDIF (оптический разъем Toslink) и HDMI. Выбор между цифровыми портами вывода звука можно осуществить в BIOS Setup. Завершают картину один разъем RJ45 и один клавиатурный PS/2.
Плата основана на чипсете Intel H55 (единый мост H55), о возможностях которого вы можете узнать из обзорной статьи по ссылке. В дополнение к этому на плате реализованы:
- интегрированный звук, на базе 10-канального (7.1+2) HDA-кодека Realtek ALC889, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов, оптическим (Toslink) разъемом S/PDIF-Out на задней панели и разъемом S/PDIF-Out на текстолите;
- сетевой контроллер, на базе микросхемы Realtek RTL8112L (интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet) и технологией проверки целостности кабеля AI Net 2;
- контроллер IDE, на базе микросхемы JMicron JMB368 (интерфейс PCIEx1), с поддержкой 1 канала (2 устройств) IDE (PATA), включая CD/DVD-приводы.
Никаких дополнительных технологий работы с многоканальным звуком (DTS/Dolby) драйверы Realtek для этой платы не предусматривают. Цифровой выход S/PDIF на плате поддерживает обе наиболее актуальные частоты дискретизации вывода — 44,1 и 48 кГц. Качество аналогового вывода интегрированного звукового решения мы оценили при помощи тестовой программы RightMark Audio Analyzer 6.0 и звуковой карты Terratec DMX 6fire, получив итоговые общие оценки «Отлично» для обоих режимов тестирования — 16 бит, 44 кГц и 16 бит, 48 кГц.
Тест | 16 бит, 44 кГц | 16 бит, 48 кГц |
Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0,02, −0,06 | +0,02, −0,15 |
Уровень шума, дБ (А) | −93,1 | −93,4 |
Динамический диапазон, дБ (А) | 93,2 | 93,4 |
Гармонические искажения, % | 0,0011 | 0,0011 |
Гармонические искажения + шум, дБ (A) | −86,2 | −86,3 |
Интермодуляционные искажения + шум, % | 0,0076 | 0,0068 |
Взаимопроникновение каналов, дБ | −91,8 | −92,7 |
Интермодуляции на 10 кГц, % | 0,0069 | 0,0064 |
Общая оценка | Отлично | Отлично |
---|
Заключение
Во времена многокомпонентных систем охлаждения, всевозможных конструкторских находок и буйства высокоскоростных интерфейсов компания ASUS все еще может порадовать пользователей «спартанской» системной платой. В случае ASUS P7H55-M Pro мы видим добротную модель «без претензий», но, к сожалению, современной ее назвать язык не поворачивается. Тем не менее, сфера применения P7H55-M Pro представляется достаточно широкой, если вам не нужно выходить за рамки возможностей чипсета, а в этих рамках плата реализует все необходимое.
Оценив разнообразие материнских плат ASUS под Socket 1156, мы пришли к мысли, что более приоритетным направлением для компании сейчас является перевыпуск моделей на чипсете P55 с добавлением контроллеров новых поколений интерфейсов SATA и USB. На H55 же интересных моделей практически нет (что, конечно, не означает, будто выбрать из имеющегося ассортимента нечего: покупаются-то в основном как раз недорогие «неинтересные» решения). ASUS P7H55-M Pro могла бы заинтересовать нас не функциональностью, а ценой, но, к сожалению, она составляет в среднем более 120 долларов на момент подготовки статьи. Аналогичные по классу системные платы, да еще с парой-тройкой дополнительных контроллеров, можно без проблем приобрести долларов на двадцать дешевле (для данного сегмента — разница ощутимая). Чем ASUS собирается привлечь покупателей в данном случае? Видимо, только именем и репутацией компании.
