Эта плата отличается от базовой модели P4PE как дизайном, так и комплектацией: вновь мы видим стильный продукт от ASUS со знакомым любому фанату компьютерной техники названием. На сей раз от строгого черно-серебристого дизайна коробки и платы (дружно вспомним модель CUSL2-C Black Pearl) отказались, выдержав оформление в стиле «пиратских» романов, навевающем ностальгические воспоминания о детстве. Коробка платы похожа на сундучок с сокровищами; руководства пользователя — старые карты, указывающие путь к этим сокровищам; сама плата и идущий в комплекте флэшдрайв символизируют черную и розовую жемчужины. Очень красивый комплект, который приятно просто держать в руках.
Комплект поставки включает:
- Упаковку: коробка стильного дизайна;
- Документацию: руководство пользователя материнской платы — на английском языке, краткая инструкция по установке и настройке платы — на 12 языках, включая русский;
- Кабели: один ATA66/100/133 и шлейф для подключения дисковода (оба убраны в черный кембрик);
- Планку на заднюю панель компьютера с 2 портами USB и Game-портом;
- Планку на заднюю панель компьютера с разъемами S/PDIF-Out типов TosLink и Coaxial;

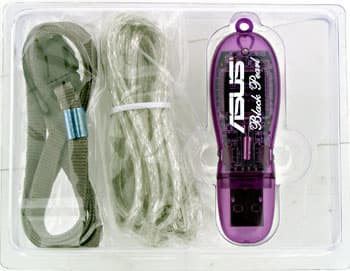

- USB-флэшдрайв объемом 32 МБ со шнурком для ношения на шее и удлинительным кабелем USB;
- Наклейки на клавиатуру для облегчения работы с функцией Instant CD;
- Заглушку на заднюю панель платы;
- 2 компакт-диска с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- DirectX 8.1;
- Adobe Acrobat Reader;
- 3Deep;
- PC-cillin 2002;
- ASUS Live Update;
- ASUS HotKey;
- ASUS Logo;
- ASUS PCProbe;
- ASUS Screensaver;
- Winbond Voice Editor;
- InterVideo WinDVD;
- InterVideo WinRip;
- InterVideo WinDVD Creator;
- InterVideo WinProducer.

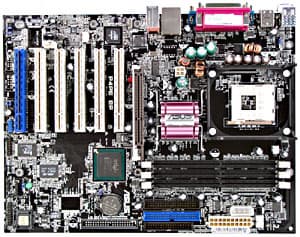

Разводка платы неплоха, но все же расположение аудиовходов и ряда разъемов вдоль левого края платы будет создавать неудобства при сборке системы, а вставленная видеокарта блокирует модули памяти в разъемах. Доступ к имеющимся перемычкам не затруднен даже при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.
В двухканальном импульсном стабилизаторе напряжения питания процессора применены 5 конденсаторов по 1500 мкФ и 3 по 1200 мкФ, также на плате находятся стабилизаторы питания шин AGP и памяти.
На плату интегрированы следующие контроллеры:
- звуковой, реализованный на базе чипсета и AC'97-кодека Analog Devices AD1980, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
- сетевой, реализованный на базе микросхемы Broadcom BCM4401KFB, с поддержкой 10BaseT/100BaseTX.
На плате применены фирменные технологии компании:
- ASUS Multi-Language BIOS;
- ASUS POST Reporter (для голосовых сообщений о возникновении проблем при загрузке системы);
- ASUS MyLogo 2 (для отображения картинок при загрузке системы);
- ASUS EZ Plug (для возможности использовать БП, не отвечающие стандарту ATX 2.03);
- ASUS Q-Fan (для автоматического контроля за скоростью вращения вентиляторов);
- ASUS EZ Flash;
- ASUS Instant Music (для прослушивания аудио-CD без загрузки операционной системы).
Наличие напряжения +5 В в режиме StandBy индицируется зеленым светодиодом на плате, а при установке 3,3-вольтовой карты в слот AGP загорится красный светодиод, сигнализирующий о недопустимости применения этой видеокарты (при этом будет невозможен запуск системы даже при включении компьютера кнопкой Power).
Не распаяны, но разведены на плате: контроллеры FireWire и IDE/SATA RAID с их разъемами.
На плате используются возможности системного мониторинга микросхемы ASUS ASB100-A Bach. Контролируются:
- напряжения процессора, +3,3, +5 и +12 В;
- частота вращения 3 вентиляторов;
- температуры процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате.
На плате имеется 3 разъема для регулируемого подключения вентиляторов.

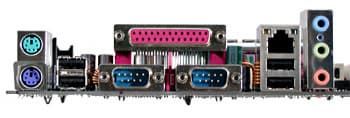

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х230 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Перемычка для включения возможности запуска системы с клавиатуры PS/2 | |||
| Из BIOS, основанного на версии 6.0 от Award | Настройки таймингов памяти | + | CAS Latency, RAS to CAS Delay, RAS Precharge Delay, Active Precharge Delay, Idle timer, Burst Length, Memory Turbo Mode |
| Выбор частоты работы памяти | + | Auto, CPU:DRAM = 1:1, 4:5, 3:4 | |
| Настройка работы шины AGP | + | ||
| Настройка работы шины PCI | + | ||
| Возможность изменения делителя частоты для шин AGP и PCI | + | AGP(PCIx2) = 66,66—104,46 МГц с шагом 0,4—0,6 МГц | |
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 100—200 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | x8—x24 | |
| Изменение напряжения ядра процессора | + | 1,5—1,85 В с шагом 0,025 В | |
| Изменение напряжения памяти | + | Default, 2,5, 2,6, 2,7, 2,9 В | |
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | + | Default, 1,5, 1,6, 1,7 В | |
Использовалась версия BIOS 1002, как последняя из доступных на время проведения тестирования.
Модель в первую очередь интересна своим дизайном и комплектацией, но если сравнивать ее с базовой версией (P4PE), то нельзя не отметить, что она потеряла в функциональности. При этом скоростные показатели и возможности для разгона и точной настройки сохранились на прежнем высочайшем уровне, так что окончательный выбор за вами.
