Последние продукты компании, основанные на производительных чипсетах, помимо традиционно хорошей комплектации отличаются поддержкой почти всех технологических новшеств — не стала исключением и эта плата. Данная модель является почти полной копией платы ASUS P4PE, но дополнительно реализует видеовыход интегрированного ядра чипсета.
Комплект поставки включает:
- Упаковку: коробка стандартного дизайна;
- Документацию: руководство пользователя материнской платы — на английском языке, краткая инструкция по установке и настройке платы — на 11 языках, включая русский;
- Кабели: 2 Serial ATA, один ATA66/100/133, один ATA33 и шлейф для подключения дисковода;
- Планку на заднюю панель компьютера с COM-портом;
- Планку на заднюю панель компьютера с 2 портами USB и Game-портом;
- Заглушку на заднюю панель платы;
- Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- DirectX 8.1;
- Adobe Acrobat Reader;
- PC-Cillin 2002;
- 3Deep;
- Winbond Voice Editor;
- ASUS Live Update;
- ASUS HotKey;
- ASUS Logo;
- ASUS PCProbe;
- ASUS Screensaver.

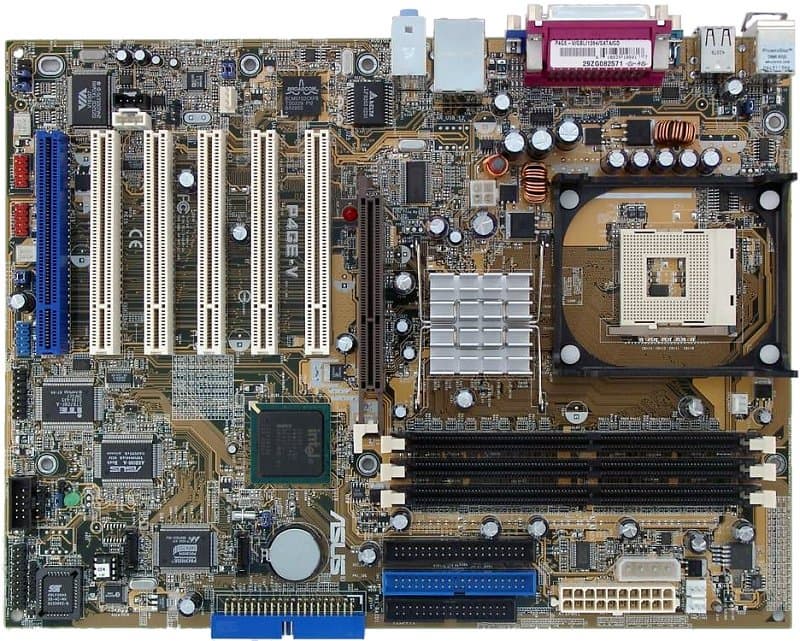

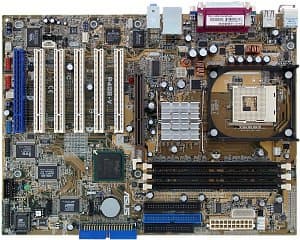

Недостатки в разводке платы привычны: аудиовходы и целый ряд разъемов вдоль левого края платы расположены не совсем удобно, а при вставленной видеокарте блокируются модули памяти. Доступ к перемычкам не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.
В двухканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 1500 мкФ и 3 по 1200 мкФ.
На плату интегрированы следующие контроллеры:

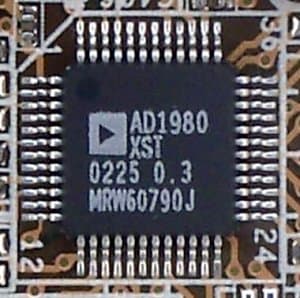

- звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Analog Devices AD1980, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом SPDIF;

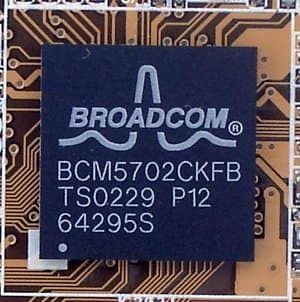

- сетевой, реализованный на базе микросхемы Broadcom BCM5702CKFB, с поддержкой 10Base-T/100Base-TX/1000Base-T;

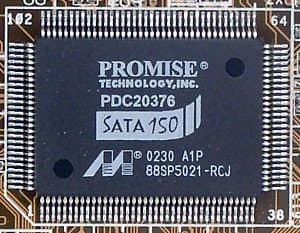

- контроллер IDE RAID, реализованный на базе микросхемы Promise PDC20376, с возможностью создания RAID уровней 0 и 1 по протоколам ATA133 и SATA;

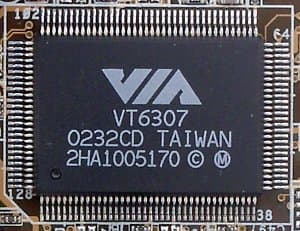

- контроллер шины FireWire, реализованный на базе микросхемы VIA VT6307.
На плате применены фирменные технологии компании ASUS Multi-Language BIOS, ASUS POST Reporter (для голосовых сообщений о возникновении проблем при загрузке системы), ASUS MyLogo2 (для отображения картинок на экране при загрузке системы), ASUS EZ Plug (для возможности использовать БП, не отвечающие стандарту ATX 2.03), ASUS Q-Fan (для автоматического контроля за скоростью вращения вентилятора) и ASUS EZ Flash.
Наличие напряжения +5 В в режиме StandBy индицируется зеленым светодиодом на плате, а при установке 3,3-вольтовой карты в слот AGP загорится красный светодиод, сигнализирующий о недопустимости применения этой видеокарты (при этом будет невозможен запуск системы даже при включении компьютера кнопкой Power).
На плате используются возможности системного мониторинга микросхемы ASUS ASB100-A Bach. Контролируются:
- напряжения процессора, +3,3, +5 и +12 В;
- частота вращения 3 вентиляторов;
- температура процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате.
На плате имеется 3 разъема для регулируемого подключения вентиляторов.

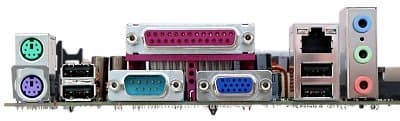

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 2 FireWire/ 6 USB 2.0; размеры — 305х230 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Перемычка для включения возможности запуска с клавиатуры PS/2 | |||
| Набор перемычек для включения возможности запуска с клавиатуры USB | |||
| Из BIOS, основанного на версии 6.0 от Award | Настройки таймингов памяти | + | CAS Latency, RAS to CAS Delay, RAS Precharge Delay, Active Precharge Delay, Idle timer, Burst Length, Memory Turbo Mode |
| Выбор частоты работы памяти | + | Auto, CPU:DRAM = 1:1, 4:5, 3:4 | |
| Настройка работы шины AGP | + | ||
| Настройка работы шины PCI | + | ||
| Возможность изменения делителя частоты для шин AGP и PCI | + | AGP(PCIx2) = 66,66-104,46 МГц с шагом 0,4-0,6 МГц | |
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 100-200 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | x8-x24 | |
| Изменение напряжения ядра процессора | + | 1,5-1,85 В с шагом 0,025 В | |
| Изменение напряжения памяти | + | Auto, 2,5, 2,6, 2,7, 2,9 В | |
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | + | Auto, 2,5, 2,6, 2,7 В | |
Использовалась версия BIOS 1001 beta 002, как последняя из доступных на время проведения тестирования.
Интересная плата, с огромными возможностями по настройке и использованию периферии с почти любыми интерфейсами. Окончательно же определить место этой модели в ряду представителей чипсета можно будет только после исследования продукции конкурентов.
Результаты тестов:
- Последние чипсеты всех производителей под Intel Pentium 4 — i845PE, i845GE, SiS648, VIA P4X400 и результаты тестов
- Сравнительное тестирование 6 материнских плат на чипсете Intel 845GE
