Плата Asus H97-Pro Gamer интересна прежде всего тем, что основана на чипсете Intel H97, но, тем не менее, позиционируется как игровая плата. Тем не менее, к семейству ROG (Republic of Gamers) эта плата не относится, то есть, занимает промежуточное место между обычными платами и "истинно" игровыми решениями серии ROG.

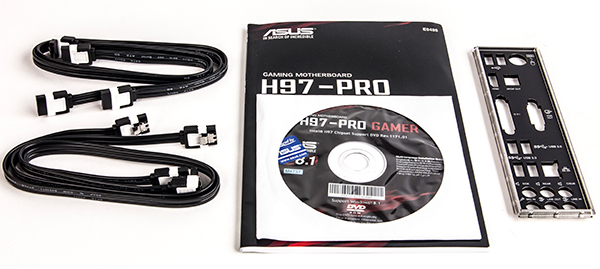

Комплектация и упаковка
Плата Asus H97-Pro Gamer поставляется в довольно скромной компактной картонной коробке, на которой расписаны все ее достоинства и даже приводится краткая спецификация. Комплект поставки минимальный: кроме самой платы имеется лишь инструкция пользователя, DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны) и заглушка для задней панели платы.
Конфигурация и особенности платы
Сводная таблица характеристик платы Asus H97-Pro Gamer приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.
Поддерживаемые процессоры | Haswell, Haswell Refresh, Broadwell |
Процессорный разъем | LGA1150 |
Чипсет | Intel H97 |
Память | 4 × DDR3 (до 32 ГБ) |
Аудиоподсистема | Realtek ALC1150 |
Сетевой контроллер | Intel i218-V |
Слоты расширения | 1 × PCI Express 3.0 x16 1 × PCI Express 2.0 x4 (в форм-факторе PCI Express x16) 2 × PCI Express 2.0 x1 3 × PCI 1 × M.2 (PCIe x2 и SATA) |
SATA-разъемы | 6 × SATA 6 Гбит/с 1 × SATA Express |
USB-разъемы | 6 × USB 3.0 8 × USB 2.0 |
Разъемы на задней панели | 1 × HDMI 1 × DVI-D 1 × VGA (D-Sub) 1 × S/PDIF (оптический, выход) 4 × USB 3.0 2 × USB 2.0 1 × RJ-45 6 × аудиоразъемов типа миниджек 1 × PS/2 |
Внутренние разъемы | 24-контактный разъем питания ATX 8-контактный разъем питания ATX 12 В 6 × SATA 6 Гбит/с 1 × SATA Express 5 × разъемов для подключения 4-контактных вентиляторов 1 × разъем для подключения портов USB 3.0 3 × разъема для подключения портов USB 2.0 1 × разъем для подключения COM-порта |
Форм-фактор | ATX (305×244 мм) |
Форм-фактор

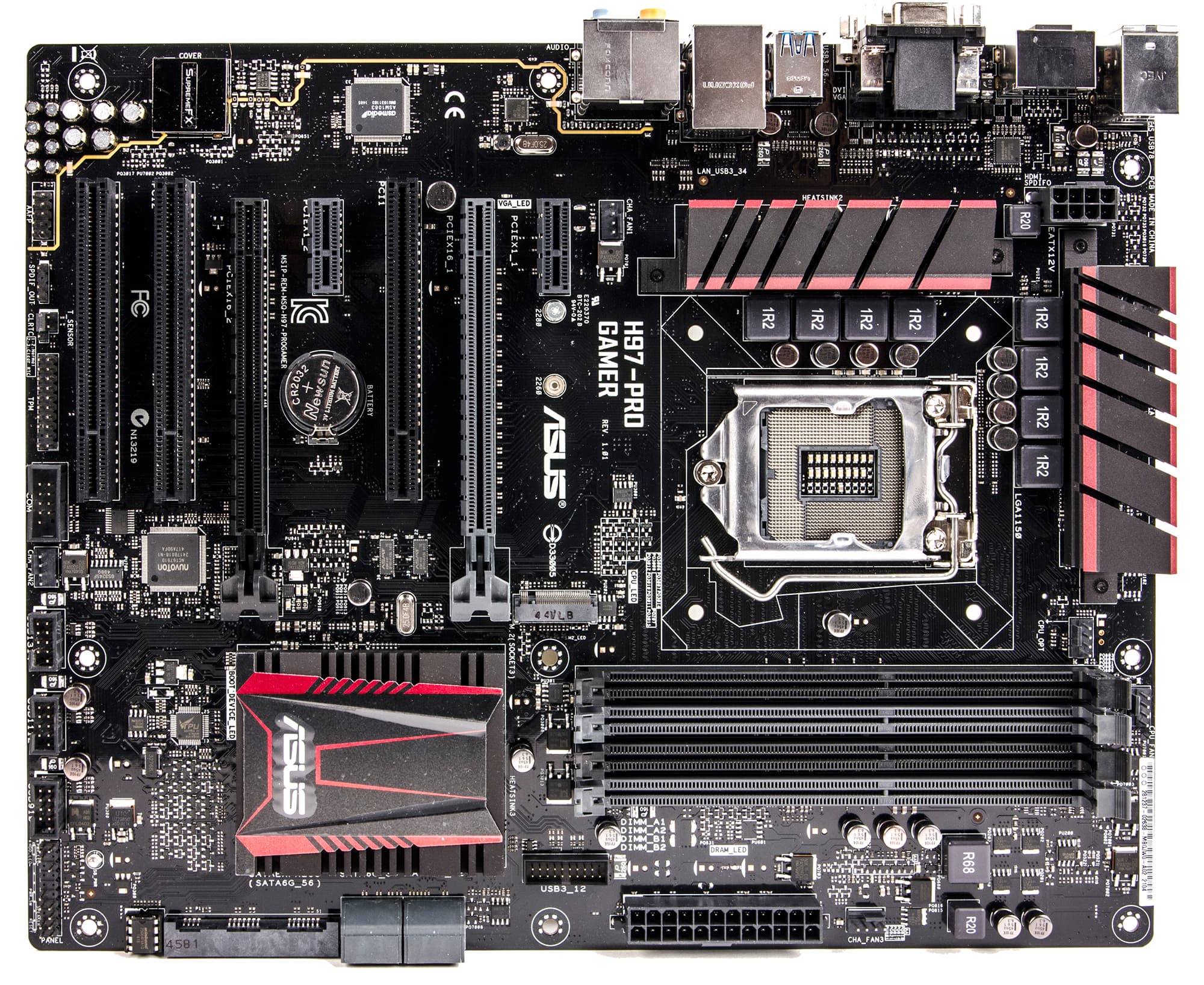

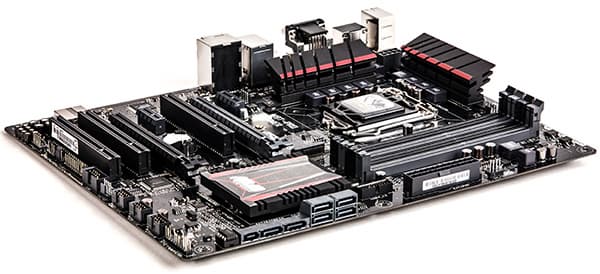

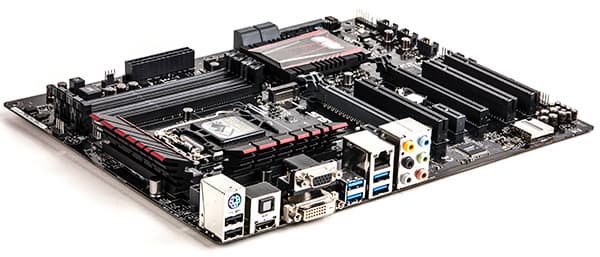

Плата Asus H97-Pro Gamer выполнена в форм-факторе ATX (305 × 244 мм), и для ее монтажа в корпус предусмотрены девять отверстий.
Чипсет и процессорный разъем

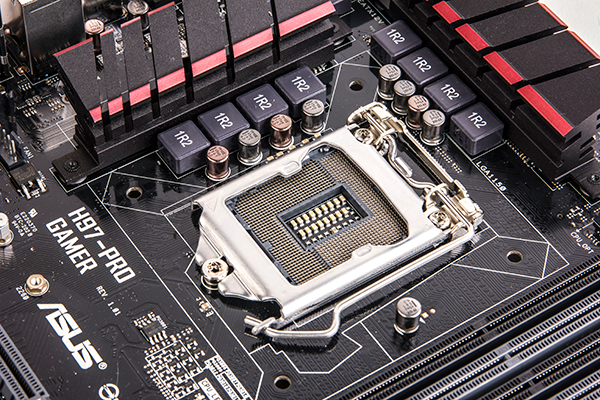

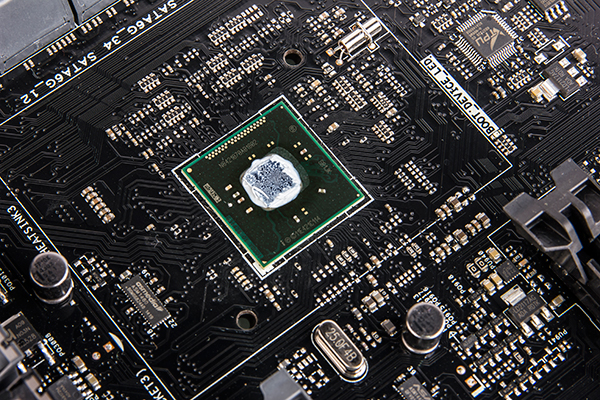

Плата Asus H97-Pro Gamer основана на чипсете Intel H97 и поддерживает процессоры Intel Core четвертого поколения (кодовое наименование Haswell), обновленные процессоры Intel Core четвертого поколения (кодовое наименование Haswell Refresh) и будет поддерживать процессоры Intel Core пятого поколения (кодовое наименование Broadwell).
Подавляющее большинство игровых материнских плат нынешнего поколения основано на чипсете Intel Z97, что, в принципе, вполне логично. Напомним, что главное отличие чипсетов Intel Z97 и Intel H97 заключается в том, что Z97 позволяет группировать 16 линий PCIe 3.0 процессора Haswell в комбинациях х16, х8/х8 и х8/х4/х4, а H97 допускает единственный вариант — сгруппировать эти 16 линий в слот PCI Express 3.0 x16. Соответственно, на платах с чипсетом Intel H97 может быть только один слот PCI Express 3.0 x16. Конечно, у них может быть и еще один слот с форм-фактором PCI Express x16, но это будет слот, реализованный на базе чипсетных линий PCI Express 2.0, и он будет работать только на скорости x4. Его можно использовать для установки второй видеокарты, однако будет поддерживаться только режим объединения видеокарт AMD CrossFire (для видеокарт на графических процессорах AMD). Если же у вас есть две видеокарты на процессорах Nvidia, то вторую можно использовать для PhysX.
Еще одно отличие между чипсетам заключается в том, чтo, согласно документации компании Intel, Z97 позволяет разгонять процессор и память, а H97 — нет. Впрочем, как показывает практика, производители материнских плат не знают об этом ограничении и реализуют разгонные возможности в том числе и на чипсете Intel H97.
Память
Для установки модулей памяти на плате предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей). Слоты памяти, относящиеся к разным каналам, помечены разным цветом, что удобно при установке модулей. Отметим также, что плата поддерживает память с XMP-профилями.
Слоты расширения
Для установки видеокарт или плат расширения на материнской плате имеется два слота с форм-фактором PCI Express x16, два слота PCI Express 2.0 x1 и три слота PCI.
Первый слот с форм-фактором PCI Express x16 (ближайший к процессорному разъему) выполнен с использованием 16 линий PCI Express 3.0 процессора Haswell. Этот слот всегда работает в режиме x16, то есть является слотом PCI Express 3.0 x16. Второй слот с форм-фактором PCI Express x16 выполнен с использованием 4 линий PCI Express 2.0 чипсета Intel H97, то есть является слотом PCI Express 2.0 x4, но в форм-факторе PCI Express x16.
Слоты с форм-фактором PCI Express 2.0 x1 также реализованы с использованием двух линий PCI Express 2.0 чипсета Intel H97.
И поскольку использованный чипсет не имеет нативной поддержки шины PCI, для реализации трех слотов PCI используется мост PICe—PCI (ASMedia ASM1083), который задействует один чипсетный порт PCI Express 2.0.
Отметим, что один из слотов PCI расположен рядом со слотом PCI Express 3.0 x16, и если установить двухслотовую видеокарту, то слот PCI будет недоступен.
Видеоразъемы

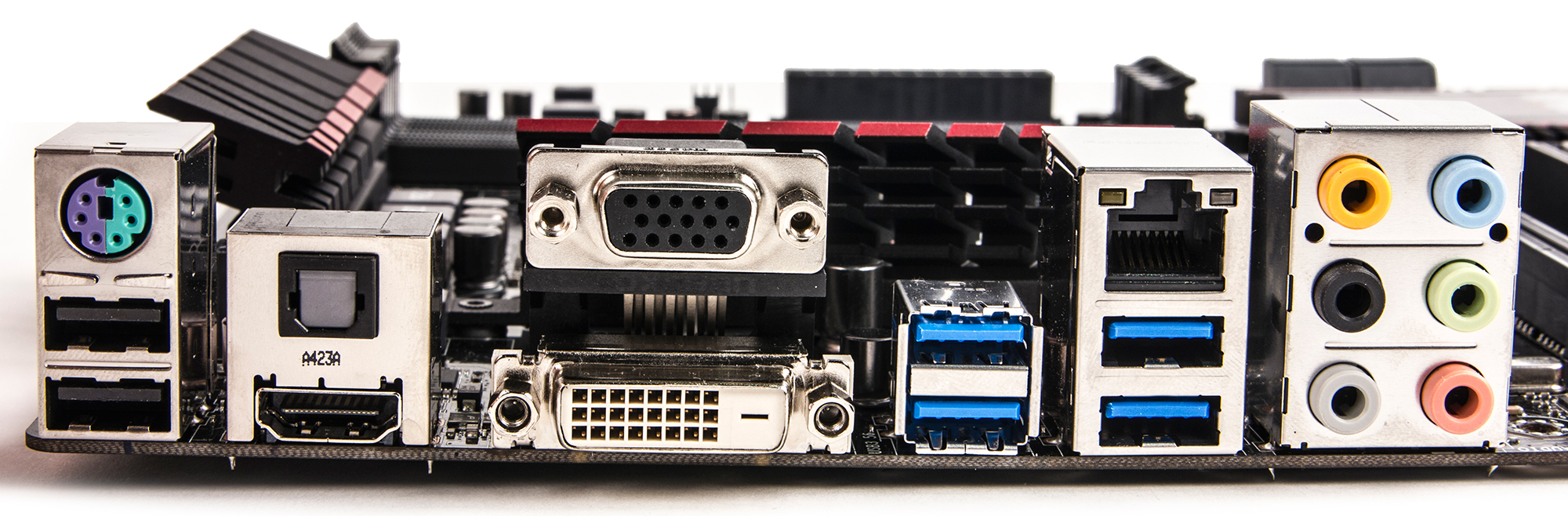

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel H97 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется разъем HDMI (максимальное разрешение 4096×2160@24 Гц), разъем DVI-D (максимальное разрешение 1920×1200@60 Гц) и VGA (D-Sub) (максимальное разрешение 1920×1200@60 Гц) .
SATA-порты, разъемы SATA Express и M.2

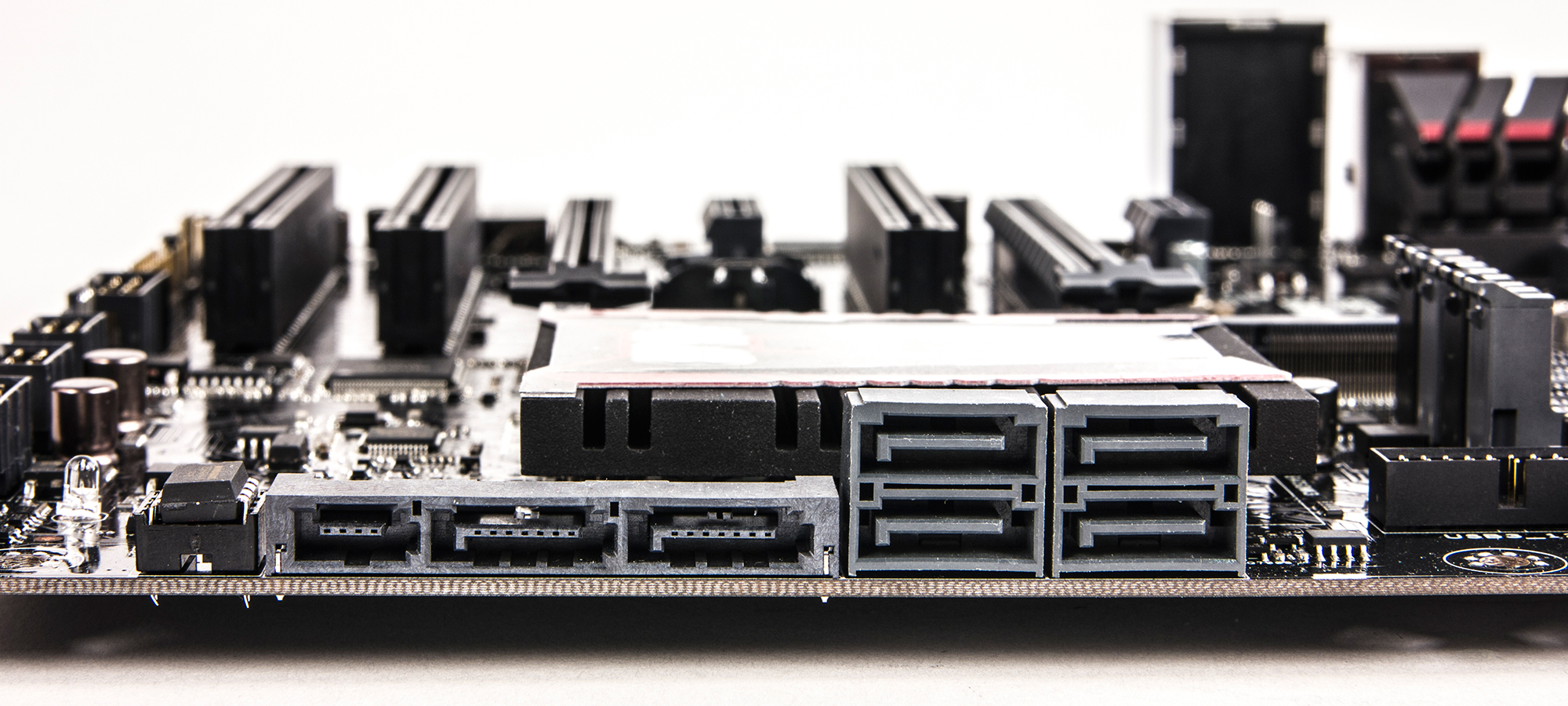

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет контроллера. Из 6 портов SATA 6 Гбит/с два входят в состав разъема SATA Express (естественно, эти два порта могут использоваться не только в составе разъема SATA Express, но и отдельно). Как обычно, все 6 портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.
Отметим, что в разъеме SATA Express, кроме двух портов SATA 6 Гбит/с, задействуется еще и два чипсетных порта PСI Express 2.0.

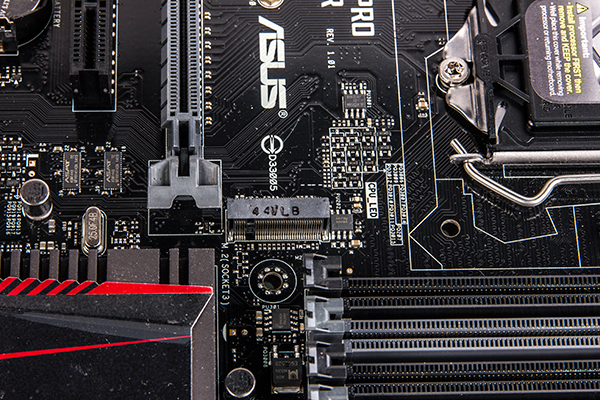

Также на плате Asus H97-Pro Gamer имеется разъем M.2, поддержка которого реализована на уровне чипсета Intel H97. Данный разъем позволяет подключать накопители с типоразмером 2260 и 2280. Этот разъем поддерживает как устройства SATA , так и устройства PCIe, а для реализации разъема M.2 задействуется два чипсетных порта PСI Express 2.0 и порт SATA 6 Гбит/с.
USB-разъемы
Для подключения всевозможных периферийных устройств на плате Asus H97-Pro Gamer предусмотрено 6 портов USB 3.0 и 8 портов USB 2.0. Причем 4 порта USB 3.0 и 2 порта USB 2.0 выведены на заднюю панель платы, а для подключения оставшихся портов на плате имеются соответствующие разъемы (1 разъем для подключения портов USB 3.0 и 3 разъема для подключения портов USB 2.0).
Все порты USB реализованы на базе чипсета Intel H97 (всего чипсет поддерживает до 14 портов USB, из которых до 6 портов могут быть портами USB 3.0).
Сетевой интерфейс
Для подключения к сегменту локальной сети на плате Asus H97-Pro Gamer реализован гигабитный интерфейс на базе сетевого контроллера Intel i218-V (контроллер PHY-уровня, которые работает в паре с контроллером MAC-уровня, встроенным в чипсет). Отметим, что компания Asus во всех своих игровых материнских платах используется именно сетевые контроллеры Intel, мотивируя это тем, что они оптимизированы для онлайн-игр и потребления онлайн-контента (видео, аудио и пр.). Кроме того, с использованием утилиты GameFirst II, идущей в комплекте с контроллером Intel i218-V, имеется возможность устанавливать приоритеты для сетевых приложений.
Как это работает
Если подсчитать количество контроллеров, разъемов и слотов, использующих линии PCI Express 2.0 чипсета Intel H97, то получится следующая картина. На два слота PCI Express 2.0 x1 и слот PCI Express 2.0 x4 требуется в совокупности шесть линий PCI Express 2.0. Еще одну линию PCI Express 2.0 задействует мост ASMedia ASM1083. Кроме того, сетевой контроллер Intel i218-V занимает еще одну линию PCI Express 2.0. Ну и по две линии требуется под M.2 и разъем SATA Express. В результате получаем, что для одновременной работы всего этого требуется 12 линий PCI Express 2.0. Однако чипсет Intel H97 не может обеспечить больше восьми линий PCI Express 2.0 (от шести до восьми с учетом технологии Flexible IO).
Нехватка линий PCI Express 2.0 на плате Asus H97-Pro Gamer решается следующим образом. Два слота PCI Express 2.0 x1, слот PCI Express 2.0 x4 и разъем M.2 (в режиме PCIe) разделяемы друг с другом. Если используется хотя бы один слот PCI Express 2.0 x1, то слот PCI Express 2.0 x4 будет работать в режиме x2, а разъем M.2 (в режиме PCIe) блокируется. Если слот PCI Express 2.0 x4 используется в режиме x4, то слоты PCI Express 2.0 x1 и разъем M.2 (в режиме PCIe) будут недоступны. Ну а если используется разъем M.2 (в режиме PCIe), то слоты PCI Express 2.0 x1 будут недоступны, а слот PCI Express 2.0 x4 будет работать в режиме x2. Таким образом, для реализации двух слотов PCI Express 2.0 x1, слота PCI Express 2.0 x4 и разъема M.2 требуется в совокупности только четыре линии PCI Express 2.0.
Слоты | Режимы работы | ||||
PCIe x1_1 | N/A | x1 | N/A | x1 | N/A |
PCIe x1_1 | N/A | N/A | x1 | x1 | N/A |
PCIe x4 | x4 | x2 | x2 | x2 | x2 |
M.2 | N/A | N/A | N/A | N/A | x2 |
С учетом вышеизложенного получаем, что для реализации всех разъемов и контроллеров на плате Asus H97-Pro Gamer требуется только восемь линий PCI Express 2.0.
Ну а теперь рассмотрим, каким образом выполняется правило 18 высокоскоростных портов ввода/вывода (в чипсете Intel H97 может быть суммарно реализовано не более 18 высокоскоростных портов ввода/вывода — PCI Express 2.0, SATA, USB 3.0).
Прежде всего отметим, что 6 портов USB 3.0 строго фиксированы, а вот два порта SATA 6 Гбит/с и два порта PCI Express 2.0 могут переконфигурироваться по технологии Flexible I/O в зависимости от конкретной ситуации. Все зависит от того, какой разъем задействуется (SATA Express или M.2) и какое устройство (PCIe или SATA) подключается к этим разъемам.
Если задействуется разъем SATA Express и к нему подключается PCIe-устройство, то в разъеме SATA Express используется два порта PCI Express 2.0, а порты SATA 6 Гбит/с, входящие в разъем SATA Express, будут, соответственно, блокированы. В этом случае получаем 6 портов USB 3.0, 4 порта SATA 6 Гбит/с и 8 портов PCI Express 2.0, то есть 18 высокоскоростных портов.
Если к разъему SATA Express подключается SATA-устройство, то в разъеме SATA Express используется два порта SATA 6 Гбит/с. В этом случае реализуется 6 портов USB 3.0, 6 портов SATA 6 Гбит/с и 6 портов PCI Express 2.0, то есть всего 18 высокоскоростных портов.

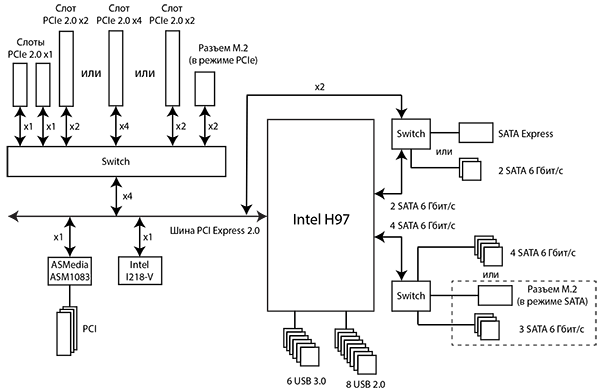

Схема подключения всех контроллеров слотов и разъемов к чипсету Intel H97 показана на рисунке.
Дополнительные особенности
Среди дополнительных особенностей платы Asus H97-Pro Gamer можно отметить наличие разъема PS/2 для подключения мыши и клавиатуры и разъема для подключения COM-порта на выносной планке. Никаких других особенностей (типа наличия кнопки включения и перезагрузки, индикатора POST-кодов и пр.) на плате нет.
Система питания
Для подключения блока питания на плате Asus H97-Pro Gamer предназначены 24-контактный и 8-контактный разъемы.

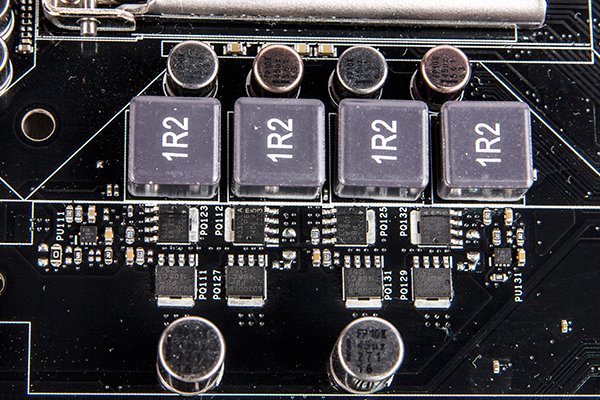

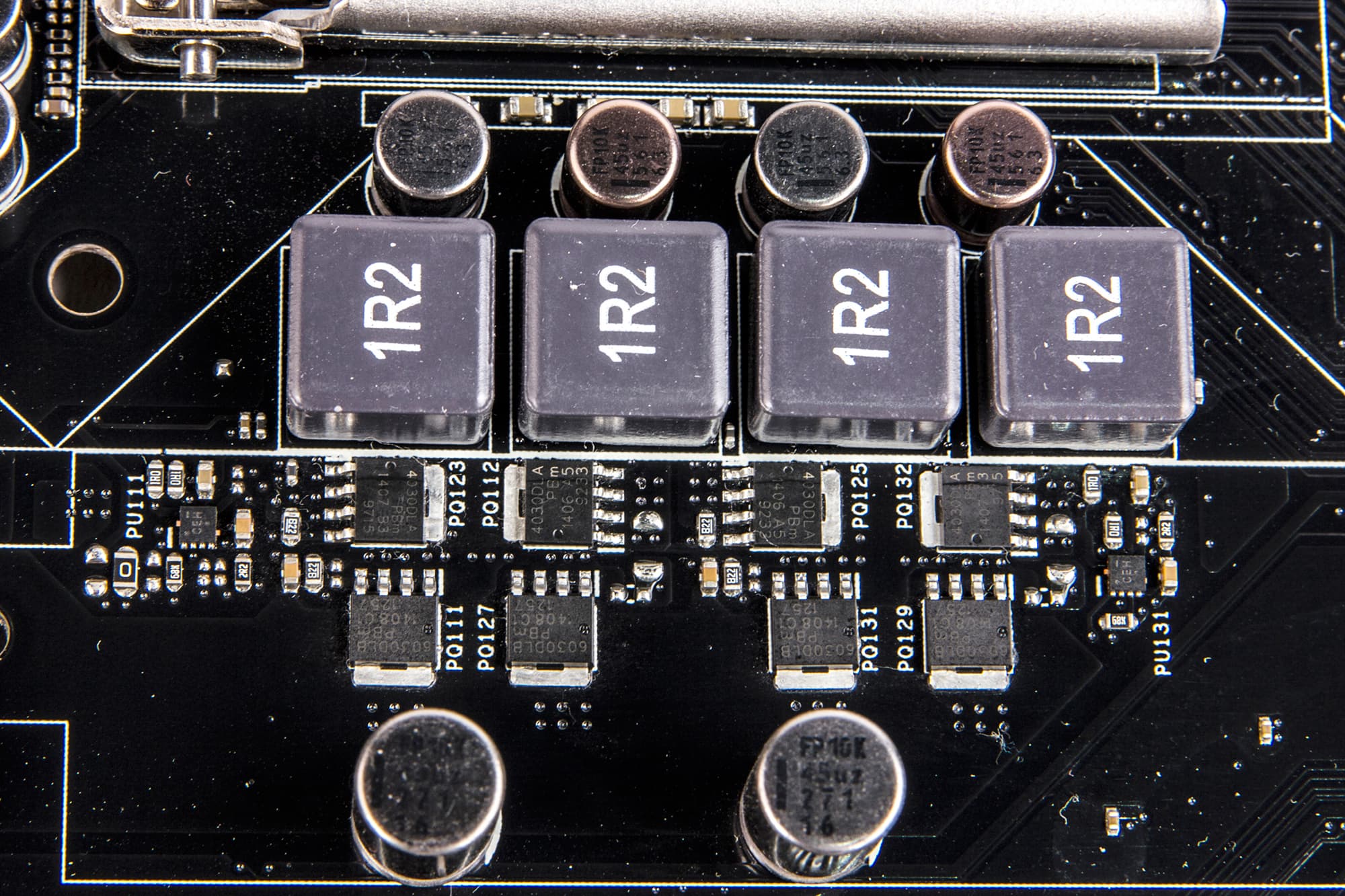

Регулятор напряжения питания процессора является 8-канальным и основан на 4-фазном PWM-контроллере Intersil ISL95820. Сами каналы питания построены с применением NexFet MOSFET-транзисторов.
Система охлаждения
Для охлаждения MOSFET-транзисторов регулятора напряжения питания процессора используется два отдельных радиатора. Также имеется радиатор, установленный на чипсете.
Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных (с PWM-управлением скоростью вращения) разъема для подключения вентиляторов.
Аудиоподсистема

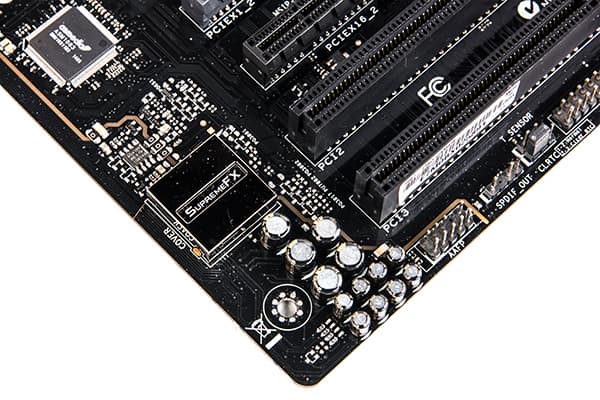

Аудиоподсистема материнской платы Asus H97-Pro Gamer точно такая же, как и на всех новых игровых платах Asus. Она называется SupremeFX 2014. В этой новой версии аудиоподсистемы реализовали усилитель Sonic SenseAmp, который определяет импеданс наушников (32/150 Ом или выше) и автоматически подстраивает под нагрузку усилитель.
Основой аудиподсистемы является 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150. На задней панели платы предусмотрено шесть аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход). Сам кодек Realtek ALC1150 закрыт металлическим кожухом с надписью SupremeFX, а все элементы аудиотракта изолированы на уровне PCB от других элементов платы.
Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus H97-Pro Gamer получил оценку «Очень хорошо».
Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.
Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0,01, −0,07 | Отлично |
Уровень шума, дБ (А) | −87,5 | Хорошо |
Динамический диапазон, дБ (А) | 87,7 | Хорошо |
Гармонические искажения, % | 0,0050 | Очень хорошо |
Гармонические искажения + шум, дБ (A) | −79,7 | Посредственно |
Интермодуляционные искажения + шум, % | 0,017 | Очень хорошо |
Взаимопроникновение каналов, дБ | −80,5 | Очень хорошо |
Интермодуляции на 10 кГц, % | 0,010 | Очень хорошо |
Общая оценка | Очень хорошо |
UEFI BIOS
Ну и заключение рассмотрим особенности настройки платы Asus H97-Pro Gamer через UEFI BIOS.

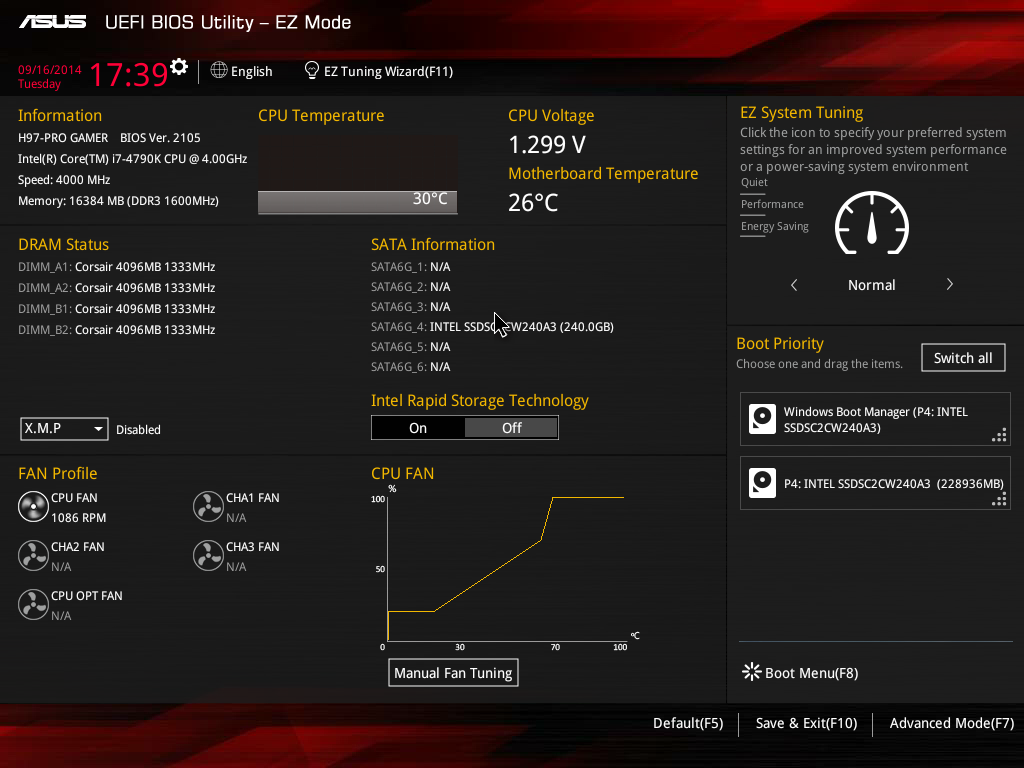

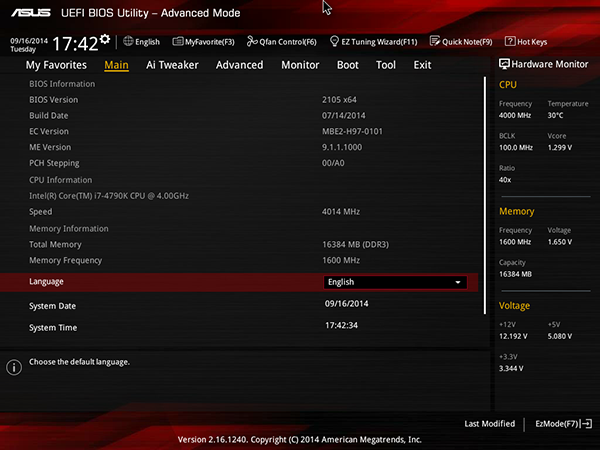

Прежде всего отметим, что традиционно UEFI BIOS имеет два режима отображения: упрощенный информационный режим EZ Mode и режим Advanced, предназначенный для настройки системы.
Для разгона системы предназначена вкладка Ai Tweaker, доступная в режиме отображения Advanced Mode. Естественно, самое интересное в данном случае: можно ли разгонять процессор и память или нет. Что касается памяти, то ситуация следующая. В настройках UEFI BIOS формально можно можно выбрать частоту памяти вплоть до 3400 МГц включительно. Однако похоже, что память не разгоняется вообще. Во всяком случае, мы пробовали и с процессором Intel Core i7-4790K, и с процессором Core i7-4770K, но память DDR3-2666 (Corsair) работала только на штатной для этих процессоров частоте 1600 МГц. С учетом того, что с этими же процессорами и этой же памятью никаких проблем не возникало при использовании плат на базе чипсета Intel Z97, можно заключить, что данная плата не позволяет разгонять память (что, вообще говоря, для платы на H97 совершенно нормально).
А вот разгон процессора возможен, хотя и с небольшими оговорками. Прежде всего, нет возможности изменять опорную частоту BCLK и, соответственно, частотный множитель BCLK/PCIE Ratio. Опорная частота ядер процессора BCLK Frequency (а также частота PEG/DMI) всегда равна 100 МГц. Еще одна особенность заключается в том, что в UEFI BIOS нет возможности отключить/включить технологию Turbo Mode и нет возможности настраивать данную технологию. Для разблокированных процессоров K-cерии разгон возможен путем изменения коэффициента умножения. Причем задавать коэффициент умножения можно для каждого случая числа загруженных ядер процессора и одновременно для всех загруженных ядер процессора.

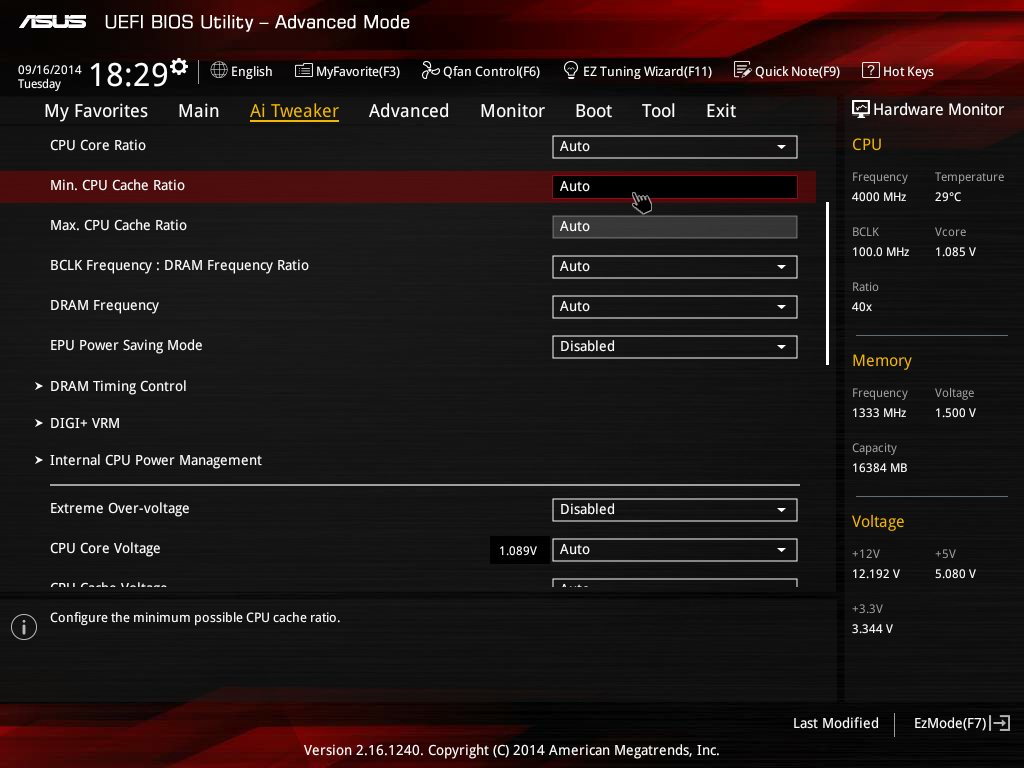

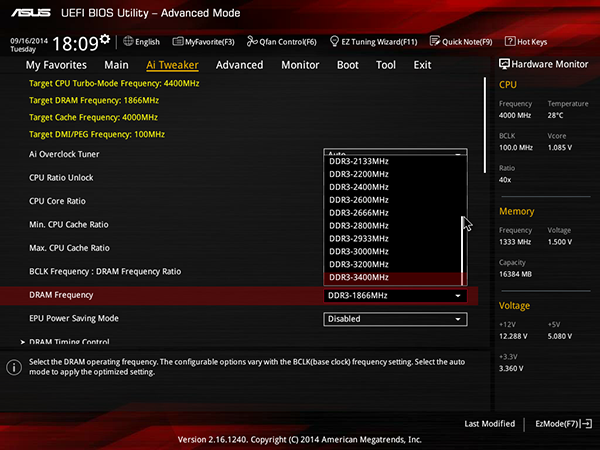

Также на вкладке Ai Tweaker можно отдельно задать минимальный и максимальный коэффициент умножения для кэша L3 (CPU Cache Ratio), настроить режим работы интегрированного в процессор регулятора напряжения питания (IVR) и внешнего регулятора напряжения питания, а также задать напряжение питания на модулях памяти.
В качестве примера укажем, что процессор Intel Core i7-4790K на этой плате нам удалось разогнать только до частоты 4,8 ГГц в случае, когда сам разгон проводился только лишь за счет изменения коэффициента умножения (все остальные параметры не изменялись).
При частоте 4,8 ГГц и загрузке процессора стресс-тестом Stress CPU (целочисленные вычисления) из пакета AIDA64 температура его ядер составляла порядка 72 °С, а энергопотребление — 75 Вт.
![](asus-h97-pro-gamer/screen/cpu-z-cpu.png)
![](asus-h97-pro-gamer/screen/aida-cpu.png)
![](asus-h97-pro-gamer/screen/aida-cpu-power.png)
При загрузке процессора стресс-тестом Stress FPU, который в значительно большей степени нагревает процессор, наступал перегрев процессора и режим троттлинга. Частота процессора опускалась до 3,8 ГГц, а его энергопотребление составляло 125 Вт. Но главное, что система при этом не зависала и не «умирала».

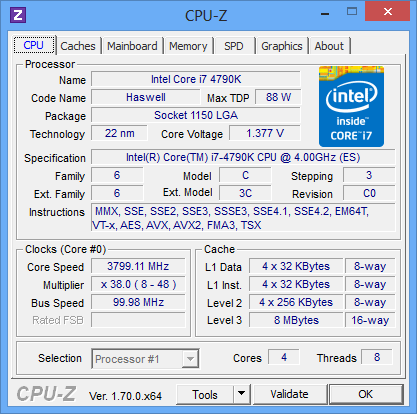

![](asus-h97-pro-gamer/screen/cpu-z-fpu.png)
![](asus-h97-pro-gamer/screen/aida-fpu.png)
![](asus-h97-pro-gamer/screen/aida-fpu-power.png)

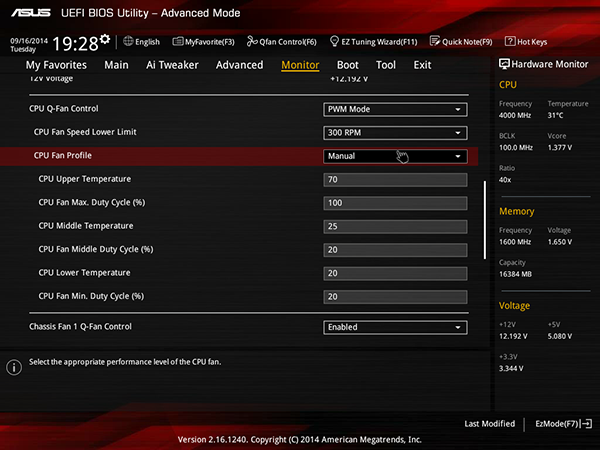

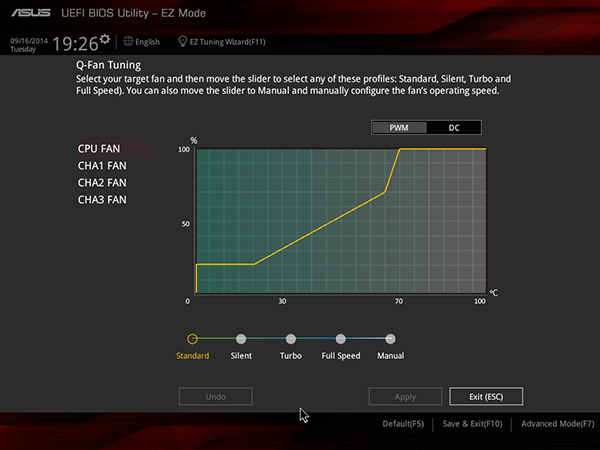

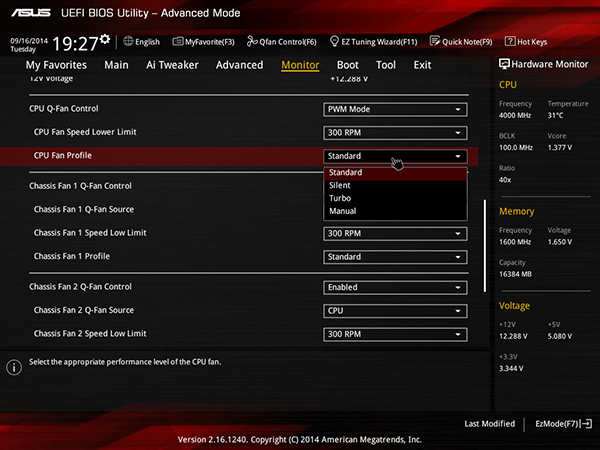

Еще одна полезная настройка в UEFI BIOS — возможность управления режимом работы подключенных к плате вентиляторов. Имеется возможность выбрать один из трех предустановленных скоростных режимов (Standart, Silent, Turbo) или по трем точкам задать зависимость скорости вращения вентилятора от температуры.
Выводы
Итак, давайте подведем итог. Средняя стоимость платы Asus H97-Pro Gamer составляет 5 тыс. руб. Вообще, для чипсета Intel H97 это не дешево. И переплачивать в данном случае приходится просто за использование слова Gamer в названии платы. Кстати, есть в ассортименте компании Asus плата Asus H97-Pro. Фактически это та же самая плата, но стоит она дешевле и не позиционируется как игровая. Отличия между платами минимальны: в версии Gamer используется 8-канальный регулятор напряжения питания процессора, а на плате Asus H97-Pro он чуть попроще — 6-канальный. Кроме того, на плате Asus H97-Pro Gamer аудиоподсистема основана на кодеке Realtek ALC1150, а на плате Asus H97-Pro аудиоподсистема чуть проще и основана на кодеке Realtek ALC892. Во всем остальном эти платы абсолютно одинаковы, если, конечно, не учитывать форму радиаторов и цветовую раскраску.
Утверждение, что плату Asus H97-Pro Gamer можно отнести к категории игровых, на наш взгляд, довольно спорно. Впрочем, это относится к любой плате на базе чипсета Intel H97. В целом же плата очень неплохая. Правда, нужно учитывать, что есть определенные ограничения в плане разгона системы, что является особенностью чипсета Intel H97. Также эта игровая плата не поддерживает режим Nvidia SLI. Недостатки у Asus H97-Pro Gamer, таким образом, не самые значительные, но уж коль скоро плата преподносится как игровая, то хотелось бы, чтобы были соблюдены каноны, пусть и негласные, игровых решений.
