При имеющемся на рынке изобилии создатели материнских плат пытаются привлечь покупателей любыми способами: текстолит зачастую выступает в роли мольберта художника, а в стандартный комплект стараются поместить как можно больше программного обеспечения и разнообразных аксессуаров. Acorp тоже следует этим путем: цвет PCB плат этой компании уже довольно давно отошел от привычного зеленого, да и прилагаемый компакт-диск содержит отнюдь не только необходимые драйвера. Отныне же в коробках с платами Acorp можно будет обнаружить SmartPanel II, анонсированную компанией достаточно давно, но ранее ни в одном комплекте нам не попадавшуюся.
Комплект поставки включает:
- Упаковку: коробка привычного для компании дизайна и достаточного большого (355x315 мм) размера;
- Документацию: руководство пользователя материнской платы — на английском языке;
- Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
- Календарик-линейку:
- SmartPanel II;
- Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- руководство пользователя материнской платы в формате PDF;
- Adobe Acrobat Reader;
- Norton Antivirus 2002;
- Norton Ghost 6;
- ImageMore;
- WinDVD.

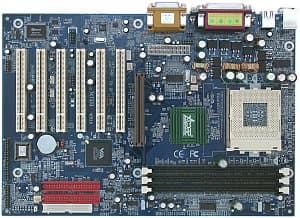

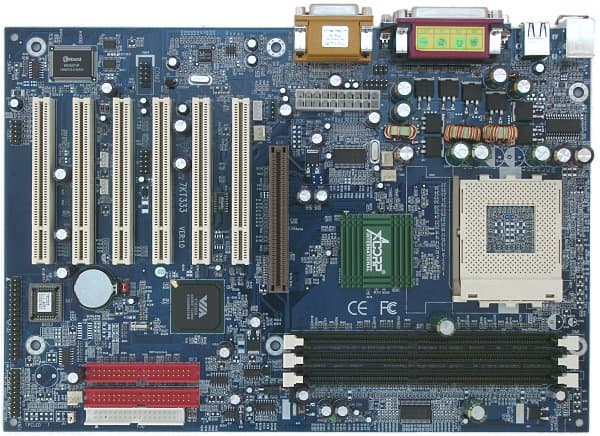

Разводка платы выполнена не лучшим образом: разъемы IDE и FDD расположены позади слотов PCI, разъем питания и аудиовходы — между слотом AGP и задней панелью платы, а при вставленной видеокарте затрудняются манипуляции с модулями памяти. Доступ к перемычкам и переключателям не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 3 конденсатора по 3300 и 3 по 2200 мкФ, а также несколько менее емких.
На плату интегрированы следующие контроллеры:
- звуковой, реализованный на базе двухканального AC'97-кодека Avance Logic ALC101.

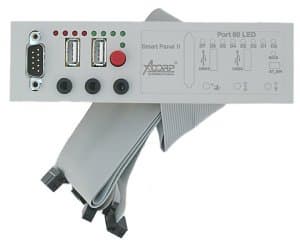

На плате имеются разъемы для подключения SmartPanel II — сама панель представляет собой заглушку, вставляемую в 5" отсек корпуса. На ней находятся 2 порта USB, последовательный порт, разъемы звукового контроллера Line-Out, Mic-In, Line-In, 9 светодиодов и кнопка выбора микросхемы Flash для загрузки BIOS (данная модель эту функцию не поддерживает). Дублирующая михросхема Flash BIOS располагается на плате SmartPanel II (и, соответственно, в этой модели отсутствует). Светодиоды индицируют процесс загрузки, и при возникновении проблем можно найти причину, сверившись с таблицей POST-кодов.
Не распаяны, но разведены на плате: перемычки для выбора частоты FSB (помимо задаваемого присутствующей перемычкой) и разъем для подключения кабеля от SmartPanel II, с помощью которого реализуется загрузка с дублирующей микросхемы Flash EEPROM.
На плате используются возможности системного мониторинга микросхемы Winbond W83697HF. Контролируются:
- напряжения процессора, +3,3, +5 и +12 В, шин AGP и памяти, VBAT и +5 В Standby;
- частота вращения 2 вентиляторов;
- температуры процессора (встроенным датчиком в сокете) и платы (встроенным датчиком платы).
На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.
Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 4 USB 1.1; размеры — 305х210 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Перемычка для выбора частоты FSB | |||
| Перемычка для включения/выключения функции запуска компьютера с клавиатуры PS/2 | |||
| Перемычка для включения/выключения функции Watch Dog | |||
| Из BIOS, основанного на версии 6.00PG от Phoenix-Award | Настройки таймингов памяти | + | CAS Latency, Bank Interleave, Precharge to Active, Active to Precharge, Active to CMD, DRAM Queue Depth, DRAM Command Rate |
| Выбор частоты работы памяти | + | 100, 133 и 166 МГц | |
| Настройка работы шины AGP | + | ||
| Настройка работы шины PCI | + | ||
| Возможность изменения делителя частоты для шин AGP и PCI | - | ||
| Ручное распределение прерываний по слотам | - | ||
| Изменение частоты FSB | + | 100-166 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | - | ||
| Изменение напряжения ядра процессора | - | ||
| Изменение напряжения памяти | - | ||
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | - | ||
Использовалась версия BIOS 1.2, как последняя из доступных на время проведения тестирования.
Ничем экстраординарным плата не отличается, да это и не в стиле Acorp. Рабочая лошадка, небыстро, но уверенно тянущая свою лямку, — вот типичный приговор для ее недорогих продуктов, и лишь наличие в комплекте платы довольно интересной SmartPanel II может привлечь ваше внимание именно к этой модели на прилавке.
