ABIT IC7-MAX3 ? системная плата на базе чипсета i875P


Топовая плата на базе чипсета i875P от ABIT — яркий пример имиджевого продукта, выпуску которого предшествовала достаточно интенсивная рекламная «накачка». Функциональность платы превосходна — на ней можно найти почти все, что только можно вообразить. Неплохим дополнением к функциональности служит и прекрасная комплектация платы разнообразнейшими аксессуарами. Также стоит отметить то, что на плате отсутствуют LPT и COM-порты — это дань тому, что продукт относится к линейке MAX, одной из отличительных особенностей которой являются Legacy-free продукты.

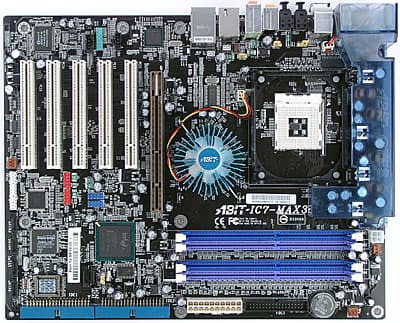

Разводка платы не слишком удобна — виной тому большое количество различных контроллеров и разъемов. Так, не совсем удобно расположен ряд коннекторов вдоль левого края платы, а разъемы аудиовходов расположены перед слотами PCI. После установки видеокарты будет затруднен доступ к модулям памяти, а из-за наличия пластикового кожуха над транзисторами и конденсаторами стабилизатора питания процессора могут возникнуть проблем с установкой процессорного кулера. Доступ к перемычкам может быть затруднен при установке платы в корпус, их краткое описание приведено на текстолите. Специфическая ориентация разъемов IDE (см. фото), как показала практика, является не всегда однозначно удобной… но в некоторых случаях является намного удобнее стандартной. Тут уж все зависит от типа корпуса и расположения устройств.

Наличие напряжения +5 В Standby на плате индицируется зеленым светодиодом, а при включении системы загорается красный светодиод и подсветка системы охлаждения ABIT OTES. В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 2200 мкФ и 3 по 1200 мкФ. На плате находятся стабилизаторы напряжения шины AGP (2x1000 мкФ и несколько менее емких) и памяти (2x1000 мкФ).

На плате нет разведенных, но не распаянных мест под микросхемы и разъемы. Размер платы — 305х245 мм («широкий» ATX, крепление к корпусу девятью винтами, левый нижний край платы не будет провисать). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627HF-AW. Контролируются:

  • Напряжения процессора, шин памяти и AGP, +3.3, +5, +12, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора), платы (2 встроенными датчиками на плате).

Порты, коннекторы и разъемы на поверхности платы:

  • Процессорный сокет (Socket 478);
  • 4 разъема под DDR SDRAM DIMM (сгруппированные попарно, различаются цветом);
  • Слот AGP Pro;
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Разъем питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 6 разъемов SATA (Serial ATA) — 2 из них «чипсетные», 4 за счет дополнительного контроллера;
  • 2 разъема для подключения планки с дополнительными портами USB (2.0);
  • 2 разъема для подключения планки с дополнительными портами FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения выхода звукового сигнала AUX-IN;
  • Разъем для подключения SMBus-устройств;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 5 разъемов для подключения вентиляторов (два из них с возможностью контроля количества оборотов, к одному из регулируемых разъемов подключен вентилятор системы ABIT OTES, к одному из не регулируемых разъемов подключен вентилятор на северном мосту чипсета).

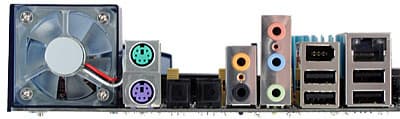

Задняя панель платы (слева направо, по блокам)

  • вентилятор системы охлаждения ABIT OTES;
  • PS/2 мышь и клавиатура;
  • 2 разъема SPDIF-In/Out типа TosLink;
  • два аудиоразъема (Rear, Center/Sub);
  • три аудиоразъема (Mic-In, Line-In, Front);
  • два порта USB и порт FireWire;
  • два порта USB и RJ-45 (Gigabit Ethernet).

Комплект поставки

  • Упаковка: коробка нового дизайна;
  • Документацию: руководство пользователя материнской платы — на 6 языках, включая русский, краткое руководство по установке и настройке платы — на 9 языках, включая русский;
  • Шлейф ATA66/100/133, кабель для подключения дисковода (оба убраны в черный кембрик) и 4 кабеля SerialATA (с 1 переходником-разветвителем питания);
  • Планка на заднюю панель с 2 портами USB и портом FireWire;
  • Комплект ABIT Secure IDE;
  • Заглушка на заднюю панель;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • утилита мониторинга Winbond Hardware Doctor;
    • руководство пользователя материнской платы в формате Adobe Acrobat;
    • Adobe Acrobat Reader;
    • ABIT FlashMenu;
    • DirectX 9.0.

Интегрированные контроллеры

  • Звуковой, на базе AC'97 кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • Сетевой, реализованный на базе микросхемы Intel i82547EI, с поддержкой 10Base-T/100Base-TX/1000Base-TX;
  • SATA RAID, на базе микросхемы Silicon Image SiI3114CT176, с поддержкой RAID уровней 0, 1, 1+0 и Spare;
  • FireWire, на базе микросхемы Texas Instruments TSB43AB23, с поддержкой 3 разъемов.

Фирменные технологии

  • ABIT OTES (система охлаждения стабилизатора напряжения питания процессора);
  • ABIT Secure IDE (возможность криптографической защиты данных на жестком диске);
  • ABIT SoftMenu (возможности точной настройки напряжений и частот из BIOS).

Комплект Secure IDE

В целом, продукт достаточно интересный, но вот именно ABIT OTES вызывает смешанные ощущения: с одной стороны, охлаждение стабилизаторов питания в системе с мощным процессором, в общем-то, вещь полезная, но с другой — шум от вентилятора этой системы слышен хорошо и отчетливо. А ведь именно он будет слышен «при любом раскладе» — закрытие корпуса тут не поможет.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения возможности запуска системы с устройств PS/2
Набор перемычек для включения возможности запуска системы с устройств USB
Из BIOS, основанного на версии 6.00PG от Phoenix-AwardНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Precharge Delay, Game Accelerator, Refresh Cycle Time, Read Delay, Read Delay Adjust, Command Per Clock, Game Accelerator
Выбор частоты работы памяти+CPU:DRAM=By SPD, 3:2, 5:4, 1:1
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2)=Auto, 66—96 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—412 МГц, шаг 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+Auto, 1.55—1.925 В, шаг 0.025 В
Изменение напряжения памяти+2.5, 2.55, 2.6, 2.65, 2.7, 2.8, 2.9, 3.0, 3.1, 3.2 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1.5, 1.55, 1.6, 1.65 В

Использовалась версия BIOS 12, как последняя из доступных на время проведения тестирования.

Результаты тестов:





21 октября 2003 Г.
