Сравнение двух недорогих ТВ-боксов на Amlogic S912 (Alfawise Z1 vs I92 Pro)

Добрый день, уважаемые читатели сайта IXBT.

В последние несколько лет рынок заполонили всевозможные модели тв-боксов на процессорах от Amlogic. Одни более удачные, от таких торговых марок как Ugoos, Zidoo, MiniX, которые стараются выпускать обновления программного обеспечения для своих продуктов с исправлениями выявленных недостатков. Другие, от никому неизвестных самоделкиных, решивших сделать свой стартап. Как правило, такие тв-боксы не имеют поддержки и обновлений ПО. Большинство из них производятся OEM/ODM фирмами, под заказ, для любых брендов.

Одной из удачных, бюджетных тв-приставок была Mini M8S PRO. По аппаратной начинке, она практически идентична популярному тв-боксу Ugoos AM3 и легко прошивалась прошивкой от него. При небольшой стоимости (около 39 $), можно было получить вполне рабочее устройство со всеми «плюшками» от Ugoos. На сегодняшний день много отрицательных отзывов о выпускаемых в 2018 г. Mini M8S PRO. Производитель стал устанавливать в тв-боксы бракованные SoC Amlogic S912, стали выпускаться версии Mini M8S PRO с индексом «С». В них вместо  Гигабитного Ethernet уже была поддержка только 100 Мбит/с.

Вспоминая о «народном» Mini M8S PRO, становится интересно — выпустит ли Китайская индустрия тв-боксов, столь же популярную модель?

Просматривая раздел тв-боксов интернет — магазина Gearbest, присмотрелся к двум недорогим моделям — Alfawise Z1 и  I92 PRO. Решил заказать их для обзора.  На момент заказа, тв-боксы заинтересовали своей стоимостью (не дороже 50$), аппаратной составляющей и заявленными характеристиками.

В этом обзоре и предлагаю рассмотреть их.

Таблица характеристик Alfawise Z1 и I92 PRO.

(Заявленных на сайте продавца)

 Заявленные характеристики тв-боксов очень похожи. Разница в используемом типе оперативной памяти, поддерживаемом объёме карт памяти. У I92 PRO присутствует разъём аналогового аудио/видеовыхода (AV), с помощью которого тв-бокс можно подключать к старым моделям телевизоров без HDMI разъёма. У Alfawise Z1 AV разъём отсутствует.

Упаковка

Оба тв-бокса упакованы в картонные коробки чёрного цвета. На коробках изображены тв-боксы и их основные характеристики, в виде пиктограмм. У Alfawise Z1 коробка глянцевая, у I92 PRO — матовая.

Комплект поставки

 В комплекты поставок тв-боксов входят:

Блоки питания имеют следующую маркировку:

• Alfawise Z1 — SR-D509;
• I92 RPO — FEB-160.

У обоих блоков питания заявлено выходное напряжение 5 В с силой тока 2 А. Разобрать удалось только блок питания от I92 PRO. По конструкции и установленным элементам можно сделать вывод, что блок питания бюджетный. Отсутствует предохранитель и входной/выходной сглаживающие дроссели. У Alfawise Z1 корпус блока питания склеен.

Несмотря на бюджетность, оба блока питания достаточны для тв-боксов, при работе не перегреваются.

В комплектации I92 PRO, уже знакомый большинству, ИК-пульт с блоком программируемых кнопок для управления ТВ приёмником. Для управления необходимо направить пульт в сторону ИК-приёмника тв-бокса и нажать нужную кнопку. Пульт удобен тем, что с помощью программируемых кнопок можно включать/отключать телевизор, переключать источник ввода сигнала и управлять громкостью. В руке сидит уверенно. Кнопки нажимаются мягко, с небольшим щелчком.

У Alfawise K1 комплектный ПДУ работает без каких либо адаптеров по Bluetooth каналу. Это удобно тем, что можно управлять в любом положении, без необходимости «целиться» в тв-бокс. Корпус пульта сочетает в себе глянец и интересную текстуру.  Выглядит красиво, в руке сидит хорошо.  Кнопки нажимаются также легко с небольшим щелчком. Дополнительно, для реализации функции голосового управления, в пульт встроен микрофон. Гироскопа в пульте Alfawise K1 нет, использовать в качестве аэромыши не получится.

Питание обоих пультов предусмотрено от двух элементов ААА.

Инструкции и кабели HDMI стандартны для большинства тв-боксов. Длинна кабелей около 1 м.

Внешний вид

Корпуса тв-боксов выполнены из пластика. В случае Alfawise Z1 — матовые верхняя и нижняя поверхности и маркие, глянцевые боковые стороны. I92 PRO практически весь матовый.

Размеры корпусов следующие (Д х Ш х В):

• Alfawise Z1 — 10.50 x 10.50 x 1.50 cм
• I92 PRO - 10.00 x 10.00 x 2.00 cм

На верхней крышке Alfawise Z1 нанесён логотип торговой марки. У I92 PRO также присутствует логотип. Вокруг логотипа располагается прозрачное кольцо, которое подсвечивается в зависимости от режима работы тв-бокса.

На передней панели Alfawise K1 отсутствуют какие либо элементы. У I92 PRO располагается четырехразрядный семисегментный индикатор. Алгоритм работы индикатора не продуман. Он работает только при включеном тв-боксе. При отключении или переводе в ждущий режим — полностью гаснет. Это странно, у многих тв-боксов с подобными индикаторами в режиме ожидания выводится время.

Индикатор у I92 PRO слишком яркий, глаз отчётливо видит цифры, но камера так и не смогла сфокусироваться.

 На левой боковой стороне у Alfawise Z1 находятся два разъёма USB 2.0 и слот для Micro SD карты памяти. У I92 PRO на левой стороне отсутствуют  какие либо разъёмы.

На задних сторонах обоих тв-боксов находятся разъёмы: RJ45 (Gigabit Ethernet), HDMI 2.0, цифровой аудиовыход S/PDIF, питание 5В.

У I92 PRO дополнительно установлен разъём аналогового аудио/видео выхода, к которому можно подключить телевизор без HDMI.

На левой боковой стороне у Alfawise Z1 отсутствуют  какие либо разъёмы. У I92 PRO на левой стороне находятся два разъёма USB 2.0 и слот для Micro SD карты памяти .

Индикация режимов работы

У Alfawise K1, за передней панелью, установлен светодиодный индикатор режимов работы. Когда тв-бокс включен, индикатор светится синим цветом. В режиме ожидания сине-красным (включается красный, синий до конца не гаснет). Интенсивность свечения — высокая. Немного раздражает глаз в темноте.

Разборка

Заглянем во «внутренний мир» обозреваемых тв-боксов и выясним — соответствует ли железо характеристикам?.. Разбираются они не сложно. Необходимо снять резиновые ножки и открутить, находящиеся под ними, саморезы.

У Alfawise K1 снимается нижняя крышка, у I92PRO — верхняя.

Далее, о каждом тв-боксе по очереди.

На плате нанесена маркировка XJH_MX179_V1.0 и дата выпуска 07.07.2018 г. Элементы припаяны надёжно. На обратной стороне, в местах пайки разъёмов, присутствует немного несмытого флюса.

Из основных элементов на плате можно выделить следующие:

•  SoC Amlogic S912;
• микросхема оперативной памяти LPDDR3SDRAM Samsung  K4E6E304 ED AGCC объёмом 2 ГБ — вспоминаем про обещанный  DDR4  и видим, что в характеристиках тв-бокса допущена ошибка;
• микросхема внутренней EMMC памяти TOSHIBA THGBMFG7C2LBAIL объёмом 16 ГБ;
• микросхема гигабитного Ethernet 10/100/1000m передатчика RTL8211F;
• двухдиапазонный Bluetooth 4.1/WiFi 11ac (2.4 и 5.0 ГГц) чип Ampak AP6255;
• RJ45 трансформатор H5007NL;



На соединениях световода со светодиодами установлены непрозрачные колпачки чёрного цвета. На плате установлены двухцветные светодиоды.

• SoC Amlogic S912
• 4 микросхемы оперативной памяти DDR3 SDRAM SK Hynix H5TC4G63CFR общим объёмом 2 ГБ;
• микросхема внутренней EMMC 5.0 памяти Kingston EMMC16G-S100 объёмом 16 ГБ;
• микросхема гигабитного Ethernet 10/100/1000m передатчика RTL8211F;
• двухдиапазонный Bluetooth 4.0/WiFi 802.11 a/b/g/n/ac (2.4 и 5.8 ГГц) чип Aigale AW-CM273SM;
• RJ45 трансформатор GST5009LF;
• микросхема управления четырехразрядным семисегментным индикатором от Titan Micro Electronix TM1628

Программная оболочка

Alfawise Z1 работает под управлением операционной системы Android 7.1.2 с открытым root доступом. При включении I92 PRO, было выявлено несоответствие заявленной в характеристиках версии Android. Вместо Android 7.1  тв-бокс работает под управлением Android 6.0.1. Root доступ также открыт.

Alfawise Z1, при первом запуске, выводит меню начальной настройки, в котором предлагает подключить комплектный Bluetooth пульт, выбрать язык интерфейса и подключиться к WiFi.

В обозреваемых тв-боксах установлены похожие лаунчеры. Отличие лишь в цветовом оформлении. Рабочие столы выполнены в виде плиток. За верхними, более крупными, плитками закреплены установленные приложения, без возможности переназначить их. Нижний ряд плиток меньшего размера можно конфигурировать, назначив для них нужные вам приложения. Перевод пунктов меню выполнен на низком уровне, некоторые пункты не переведены полностью.

После включения, обновлений ПО не было обнаружено как для Alfawise Z1, так и для I92 PRO.

«Из коробки» установлено некоторое количество приложений. Таких как: cервисы Google Play, Skype, Facebook^* , Miracast Netflix и пр. У I92 PRO уже установлены KODI и ShowBox.

Меню настроек у Alfawise Z1 и I92 PRO имеют как адаптированный для тв-боксов, так и более привычный стандартный вид.

Alfawise Z1

I92 PRO

В меню настроек, имеются пункты, отвечающие за включение (автоматической подстройки частоты кадров) Autoframerate, и функции управления одним пультом HDMI CEC. У Alfawice Z1 они вынесены в подраздел «Droid settings». К сожалению, в связи с отсутствием в данный момент технической возможности, нет возможности проверить работоспособность этих функций.

В соответствующем пункте настроек можно настроить реакцию тв-боксов на нажатие кнопки включения. Предлагаемые варианты: перевод в режим сна, отключение. При переводе в режим сна, питание с USB портов не снимается и тв-боксы переводятся в рабочий режим при нажатии любой кнопки пульта или аэромыши.

Alfawise Z1

I92 PRO

 Количество свободной памяти, после первого запуска:

• Alfawise Z1 — 1.7 ГБ ОЗУ, 10 ГБ ПЗУ;
• I92 PRO — 1.2 ГБ ОЗУ, 11 ГБ ПЗУ.При желании, можно легко установить альтернативный лаунчер.

Тесты, производительность

Глядя на «скромные» системы охлаждения, первым делом проведём тест на Throttling.

При недостаточном охлаждении, процессор снижает частоту и тем самым температуру. При снижении частоты, происходит снижение производительности. Этот процесс и называют троттлинг (trottling).

Для проверки использовался стандартный 15-ти минутный тест в приложении Cpu Throttling Test . Приложение максимально нагружает процессор и выводит график его производительности.

У обоих тв-боксов обнаружилось присутствие троттлинга. При максимальной нагрузке, Alfawise Z1 снижал производительность до 95% своих возможностей, I92 PRO — до 93%. При этом у Z1 максимальная температура составляла 78°C, у I92 PRO 85°C.

Несмотря на наличие у обоих тв-боксов троттлинга и понижении производительности на 5-7%, на работе тв-боксов это никак не отобразилось. Никаких явных «тормозов», зависаний и.т.д не было выявлено.

 О производительности Amlogic S912 уже давно известно. Сделаем несколько синтетических тестов. Для сравнения, добавим результаты «народного» тв-бокса Mini M8S PRO. По результатам тестов видно небольшое снижение производительности, в сравнении с Mini M8S PRO, из за троттлинга.

Antutu 6.2.7.

 Geekbench 4.

 Antutu Video Benchmark  — не запустился ни на одном из обозреваемых тв-боксов. Для примера приведу результаты Mini M8S PRO. Поскольку в устройствах используется один тип SoC, возможности в воспроизведении медиаконтента у них будут одинаковы. У Amlogic S912 воспроизведение аудио формата AAC и видео форматов AVC, Mpeg-4 поддерживается частично.
Воспроизведение этих форматов возможно при установке стороннего проигрывателя, например MX Player.

Сетевые интерфейсы

Таблица сетевых интерфейсов.

Alfawise Z1:	I92 PRO:
— Bluetooth 4.1 ( Ampak AP 6255 )	— Bluetooth 4.0 ( Aigale AW-CM273SM )
- Wi-Fi 802.11a/b/g/n/ac, 2,4 + 5 ГГц   ( Ampak AP 6255 )	- Wi-Fi 802.11a/b/g/n/ac, 2,4 + 5 ГГц ( Aigale AW-CM273SM )
- Gigabit Ethernet ( RTL8211F )	- Gigabit Ethernet ( RTL8211F )

Тест реальной скорости по Gigabit LAN и WiFi был произведён при помощи мультиплатформенной утилиты iPerf 3. Гигабитная сеть построена на WiFi роутере Xiaomi MiWiFi Router 3G (прошивка от Падаван). На компьютере запущен сервер iPerf 3, на тв-боксах клиенты. Компьютер передаёт пакеты, тв-боксы принимают.

Результаты теста:

Alfawise Z1.

• Gigabit LAN — 887 Мбит/с;
• WiFi 5 ГГц  - 118 Мбит/с;
• WiFi 2,4 ГГц — 8,5 Мбит/с.



I92 PRO

• Gigabit LAN — 916 Мбит/с;
• WiFi 5 ГГц  - 148 Мбит/с;
• WiFi 2,4 ГГц — 47 Мбит/с.



Как видно из результатов, малоизвестный Aigale AW-CM273SM у I92 PRO здорово обогнал в скоростях Ampak AP 6255 у Alfawise Z1. Уровень приёма сигнала WiFi у I92 PRO немного лучше чем у Alfawise Z1. Оба тв-бокса уверенно держат сигнал в пределах комнаты, на расстоянии около 7 метров от роутера.

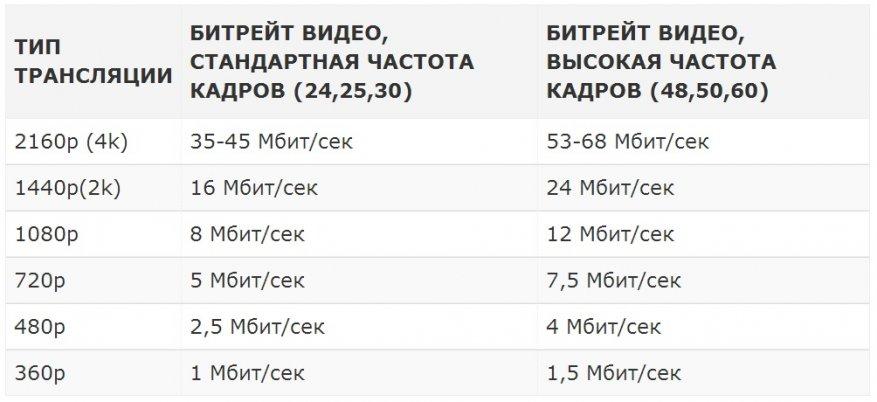

Скоростей вполне хватит для просмотра медиаконтента 4К 60 к/сек по проводной сети и WiFi 5 ГГц у обоих тв-боксов.

4К до 30 к/с и 1140Р 60 к/сек по WiFi 2,4 ГГц у I92 PRO.

1080Р до 30 к/сек и 720Р до 60 к/сек по WiFi 2,4 ГГц у Alfawise Z1.

 По работе Bluetooth нареканий нет. Все доступные устройства обнаружились без проблем. Честно говоря, не ощутил разницы между Bluetooth 4.1 и Bluetooth 4.0. Звук в беспроводных наушниках звучит одинаково. Воспроизводится синхронно с видеорядом, без каких либо прерываний.

По поводу Bluetooth 4.1 в Ampak AP 6255 (Alfawise Z1) возникли сомнения. На первом листе datasheet указана версия 4.1, через несколько страниц 4.0...



Скорость накопителей

Скорость накопителей была измерена при помощи приложения A1SD bench. Оба обозреваемых тв-бокса показали неплохие скорости внутренний и внешних накопителей. У Allfawise Z1 немного быстрее RAM и внутренняя EMMC. Но он медленнее считывает данные с Micro SD карты.

Alfawise Z1

I92 PRO

Работа голосового управления Alfawise Z1

Комплектный пульт с голосовым управлением отлично справляется с поставленными задачами. Нажимаешь кнопку включения микрофона, говоришь команду — тв-бокс выполняет. Можно включать приложения, запрашивать всевозможный поиск в интернет и пр. Также доступен «внутренний» голосовой поиск непосредственно в запущенных приложениях.

Поддержка видеоформатов

Alfawise Z1 и I92 PRO ничем не отличаются от своих собратьев на Amlogic S912 в возможностях воспроизведения видеороликов. В тв-боксах установлены разъёмы HDMI 2.0, которые поддерживают вывод изображения с разрешением 3840x2160 и частотой 60 Гц. Оба обозреваемых устройства c легкоcтью  справились с декодированием имеющихся у меня тестовых видеороликов HEVC / H.265 Main 10 до 2160Р60 (до 140 Мбит/c) и H.264 до 1080Р60/2160Р30 (до 100 Мбит/с). Все BDRip, BD Remux, UHD BDRip были воспроизведены на отлично.

YouTube, IPTV

Предустановленная в Alfawise Z1 и I92 PRO версия YouTube позволяет смотреть видеоролики с максимальным разрешением 1080Р. Установив альтернативный программы для просмотра видео в YouTube, например можно легко получить доступ к просмотру роликов в разрешении 4К. Воспроизведение не вызывает никаких вопросов.

IPTV работает стабильно, каналы переключаются быстро, ничего не тормозит.



 Подключение устройств

В процессе тестирования, к обоим тв-боксам были подключены и хорошо работали следующие устройства:

• bluetooth гарнитура Kotion Each B3506. В пределах комнаты гарнитура работала хорошо, звук воспроизводился синхронно с видеорядом.
• геймпад  Gamesir T2A . Подключился без проблем по всем возможным интерфейсам: проводному, Bluetooth и с помощью его штатного радио адаптера.
• внешний жесткий диск 1ТБ EAGET G90, подключался к USB 2.0. Eвиделся сразу, скорость работы была показана в тестах;
• недорогая аэромышь  Flymote AF 106, постоянно пользуюсь ей при работе с тв-боксами. Работала без нареканий.

Температурный режим

В процессе тестирования наблюдался следующий температурный режим:

	Alfawise Z1	I92 PRO
В простое	54 — 58°C	68 - 77°C
Просмотр YouTube 2160P	64 — 68°C	78 — 83°C
Просмотр HD каналов IPTV	62 — 67°C	77 — 80°C
Просмотр 4К видео	64 — 68°C	77 — 83°C

Во время выполнения скриншота, температура моментально поднималась на пару градусов. Реальные температуры немного ниже.

Модификация ПО

Как выяснилось, у Alfawise Z1 и I92 PRO установлен одинаковый тип оперативной памяти LPDDR3. Следовательно, готовых портированных прошивок от популярного Ugoos AM3 на данный момент не существует (если не прав — поправьте). Энтузиасты уже представили несколько портов с системой ATV и поддержкой LPDDR3 памяти. Интересующиеся могут найти их на сайте 4PDA.

Предостережение

 Рекомендую покупать подобные устройства только в проверенных магазинах. Одному из покупателей приехал с Ebay  I92 PRO с совершенно другой платой, на Rockchip RK3229.



Вывод

 Alfawise Z1  и I92 PRO относятся к одному классу устройств, с практически одинаковыми характеристиками. Немного расстроил тот факт, что указанные в характеристиках типы оперативной памяти не соответствуют действительности.

 Alfawise Z1 холоднее  I92 PRO. Максимальная температура в работе не превышает 70°C и система охлаждения не требует доработки. Скорость работы оперативной памяти у Alfawise Z1 выше. Но, в то же время, I92 PRO оснащён более быстрым WiFi чипом и имеет более высокую скорость передачи данных по WiFi и Gigabit Ethernet.

Оба тв-бокса отлично справились с функциями домашнего медиацентра. С лёгкостью проиграли большинство популярных аудио/видео форматов.

С выпуском моделей на новых процессорах от Amlogic — S905X2, S905Y2, S922, стоимость боксов на Amlogic S912 уменьшается и они становятся более доступны, при всё еще неплохой производительности.

Целью обзора было ознакомление читателя, интересующегося недорогими тв-боксами на Amlogic S912  с аппаратной начинкой и возможностями моделей Alfawise Z1 и I92 PRO.  Надеюсь мне это удалось в силу моих возможностей.

Всем добра!

Спасибо за внимание.
