Платы усилителей класса D для создания компактного и эффективного домашнего аудио усилителя (подборка до 100$)
Цены на брендовые усилители мощности в Hi-Fi салонах взлетели до небес. А в большинстве моделей используются чипы усилителей класса D. Если есть желание и время на творчество — усилитель для домашней стерео системы можно собрать самому. У китайских производителей широкий ассортимент плат для создания усилителей мощности на любой вкус и кошелек. Платы рассмотрим сегодня в антикризисном диапазоне цен до 100 долларов США. Особое внимание уделим реализациям популярной микросхемы усилителя TPA3255 от Texas Instruments.
Рассмотрим семь популярных реализаций усилителей класса D с площадки aliexpress.ru (там как раз идет первая в этом году распродажа):

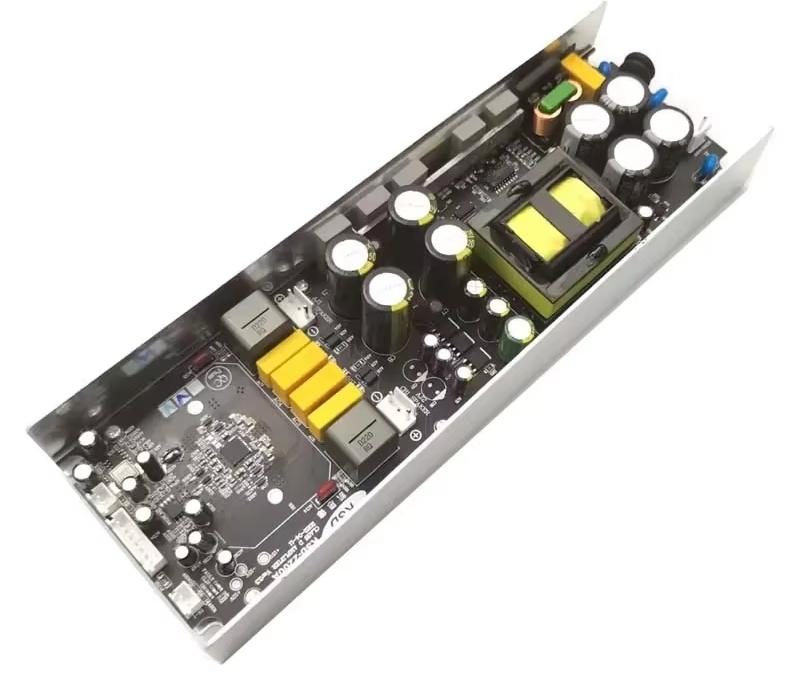

MA5332MS
Открывают подборку платы на чипе MA5332MS от Infineon Technologies. Усилитель эффективный, чип (7х7 мм) работает без радиатора и выдает до 100 Вт на канал на нагрузку 4 Ом. Первый вариант платы с интегрированным на саму плату импульсным сетевым блоком питания и алюминиевым радиатором, второй вариант только плата без БП (но выполненная на качественных комплектующих и ОУ OPA1632 + 0PA1612 с возможностью балансного подключения источника).
Размеры блока с БП: 249х80х36 мм. Есть дополнительные выходы для питания периферии. Плата без БП: 96х62х25 мм. Питание: 33-50 В, ток 3 А.
Этот чип современная умощненная реализация IR43x2M, с достойным звучанием. Его используют многие известные китайские бренды в своих новых готовых усилителях мощности (например, SMSL AO200 MKII).

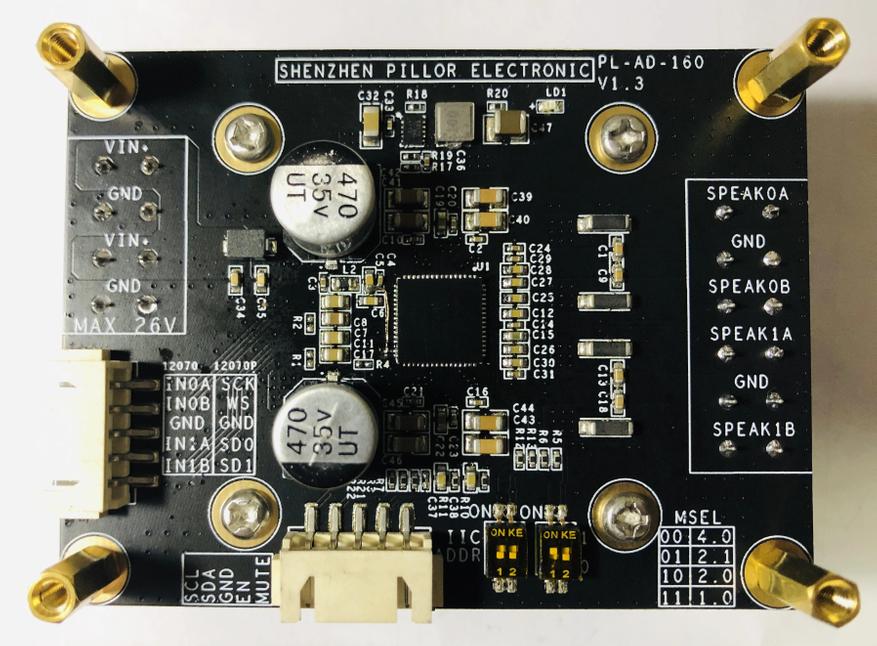

Конструктор на MA12070
Плата на чипе MA12070 (2х80 Вт) также от Infineon Technologies. Эффективное решение без необходимости навески выходных фильтров и с многоуровневой коммутацией. Этот чип используется во многих серийных усилителях.
Этот вариант (плата — конструктор) интересен выбором возможностей подключения, что повышает гибкость для DIY проекта усилителя мощности. Тут помимо типового аналогового входа, есть возможность подключения цифрового входа по IIS, с беспроводным на ESP32, и Raspberry Pi Port. Тут конфигурируется и выход на акустику: стерео или BTL.
Радиатор в комплекте, размеры платы 80х60х35 мм, питание DC до 26 В.

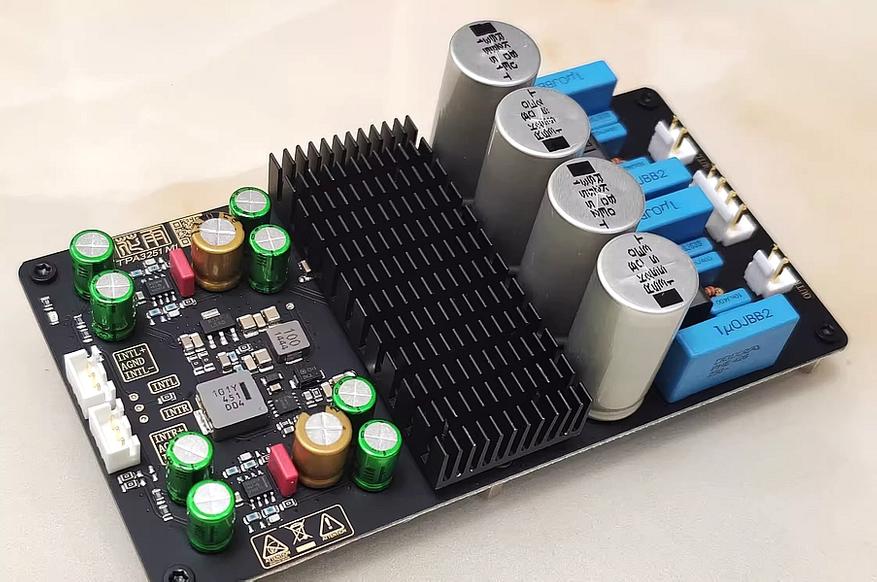

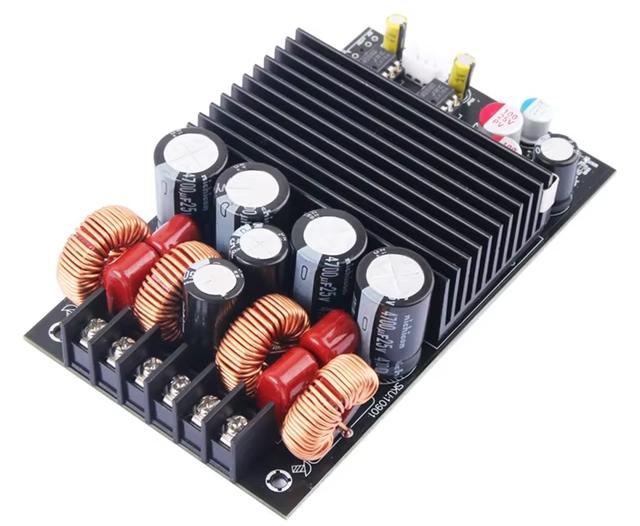

TPA 3255
Этот чип усилителя класса D один из самых оптимальных и сбалансированных по соотношению: мощность/качество звучания/эффективность/цена. Народный вариант, который выпускают во многих удобных реализациях.
Мощность можно реализовать (при хорошем БП) до 150 Вт на 8 Ом при 1% искажений, что для домашнего применения вполне достаточно для озвучивания типовой комнаты даже с низкочувствительной акустикой.
Размеры этой платы: 122х73х30 мм. Операционные усилители на входе сигнала можно легко заменить на свои. Выходные фильтры на качественных компонентах, есть разъем под кнопку софт-старта (чтобы не было щелчка в колонках). Диапазон питания широкий: DC 18-48 В. Ток источника питания до 5 А.
Пример сборки готового DIY усилителя на похожей плате (тут лучше выходные фильтры) есть в этом топике.
AIYIMA TPA3255х2
Это тоже вариант платы на TPA3255 PurePath, но тут используется пара чипов для увеличения мощности, и установлены эффективные радиаторы (на которые можно поставить типовые вентиляторы под них есть питание). Вариант для реализации выходной мощности до 300 Вт на канал. Либо мост PBTL до 600 Вт. КПД 90%!
Вариант когда нужен действительно запас по неискаженной мощности.
Размеры этой платы: 173х110х38 мм, питание до DC 48 В 10 А.

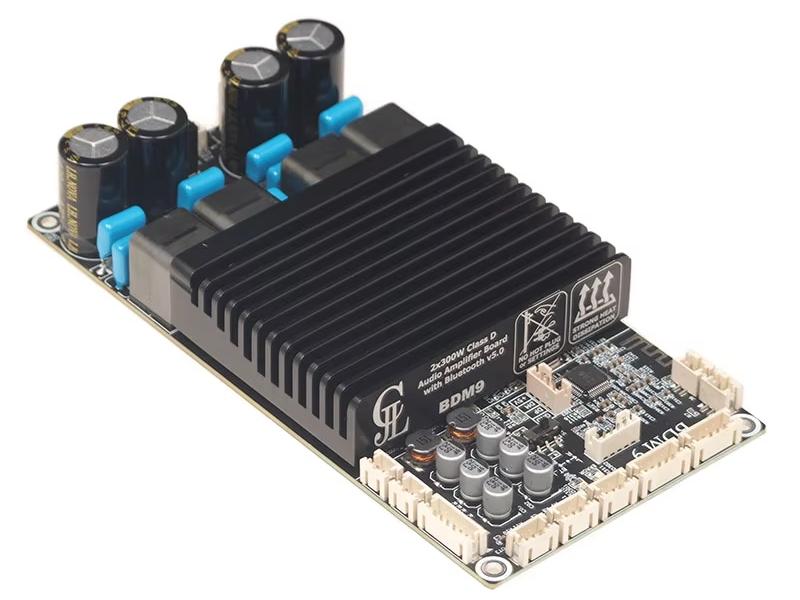

WONDOM BDM9
WONDOM BDM9 это так же плата усилителя на чипе TPA 3255, но тут навешено много полезных дополнений. У бренда качественные комплектующие и продуманная трассировка платы. Даже можно подключится к программному комплексу на ПК ACPWorkbench.
Тут установлен DSP и Bluetooth 5.0 чип BP1048B2. Есть цифровой вход I2S, USB вход к ПК, конечно и линейный, доступна регулировка громкости и тембров.
Размеры платы: 160х80х30 мм, питание 18-48 В DC. Из недостатков — переключатель входа сигнала на самой плате маленьким рычажком.
Более подробная техническая информация об этой модели платы.
TPA3251
Чип на этой плате TPA3251 от Texas Instruments (мощность до 250 Вт на канал) так же с фирменной технологией PurePath. Тут выше отношение сигнал/шум и меньше искажения. В лоте качественная сама реализация и примененные электронные компоненты. Даташит на микросхему.
Размеры платы: 150х79х40 мм. Необходимое питание: напряжение 24-36 В, ток выше 3 А. Подключения на удобных разъемах. Для качественного звука на БП лучше не экономить.
В лоте есть выбор реализации под линейный стерео вход или балансный.

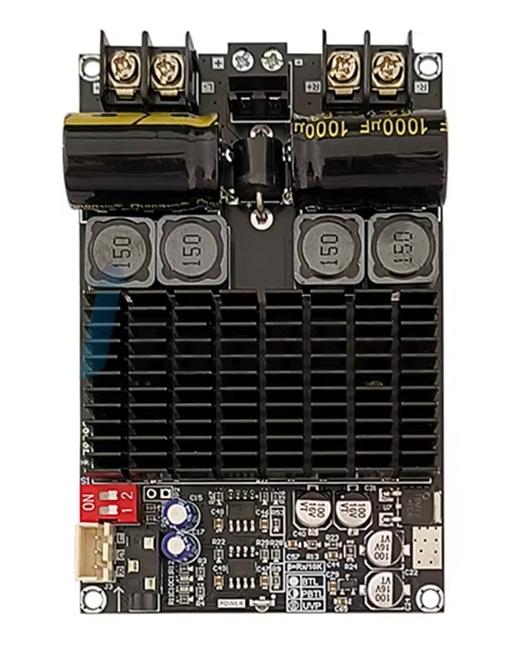

TPA3221
Вариант, когда сотни ватт мощности не нужны, либо акустика достаточно высокочувствительная. Плюс плата доступная по цене. Либо, если нужно стримить музыку со смартфона/планшета есть реализация на этом чипе с Bluetooth на качественном SoC QCC3034 (кодек aptxHD).
У усилителя высокий КПД, есть возможность стабильно работать на низкоомную нагрузку и динамичное звучание. Есть возможность работы в мостовом режиме.
Размеры платы: 100х65х18 мм, питание до 30 В, мощность до 100 Вт. Установлен достаточный по площади радиатор. Есть регулировка уровня усиления. Вариант с Bluetooth: 97х39х25 мм. Там используются более качественные комплектующие, но подключения под пайку.
Техническая информация по чипу усилителя.
После выбора подходящей платы усилителя мощности, нужно уделить внимание блоку питания для усилителя. Он должен отличать нескольким важным критериям:
- Соответствие типа питания (однополярное) и напряжения питания данным на микросхему усилителя
- Запас по мощности
- Наличие развитых радиаторов для охлаждения (в случае ШИМ БП)
- Минимальные пульсации напряжения на рабочих режимах
- Наличие предварительного фильтра сетевого напряжения и предохранителя
- Наличие дополнительных напряжений для питания дополнительных устройств
Я надеюсь, что эта подборка эффективных плат усилителей класса D окажется полезной, и вы сможете выбрать подходящий вариант для создания компактного, но качественного и экономичного усилителя для вашего домашнего DIY стерео.
Приятных и полезных покупок!
