Обзор умного USB RD UM24C тестера с цветным дисплеем и Bluetooth
Это свежая модель тестера RD UM24C для проверки USB потребления и емкости устройств, а также характеристик USB кабелей.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/0bb7ec6a79.jpg?w=877)
Весьма интересная модель USB тестера на микроконтроллере STM.
В лоте есть две версии:
- UM24 – no communication version,
- UM24C – conmmunication version (Bluetooth).
Отличаются наличием модуля беспроводной связи Bluetooth (UM24C). Разница в стоимости небольшая, лучше конечно взять с BT — есть программное обеспечение для Win, так и для Android. Программы вполне функциональные и удобные, появляется возможность экспортировать измерения в таблицы (например. в Excel).
Технические параметры устройства.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/31/eec6ff55c4.png?w=877)
USB тестер UM24C поставляется в небольшом алюминиевом кейсе.
Внешний вид USB тестера
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/67cc555810.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/f3608b3511.jpg?w=877)
Размеры небольшие — длина около 60 мм, плюс USB-разъем. Ширина 30 мм, что не позволяет использовать два тестера рядом при плотном размещении USB портов (нужен будет удлинитель USB).
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/8ceedc44db.jpg?w=877)
На верхней панели расположен цветной дисплей 1.44".
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/0e80b1f164.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/b6a8c6c52d.jpg?w=877)
Фактически, USB тестер UM24C – это бутерброд из двух печатных плат и дисплея
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/9e872ce27e.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/1449cdb7bc.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/70e7b11e93.jpg?w=877)
Сравнение различных USB тестеров и нагрузок.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/af1d13922c.jpg?w=877)
Для корректной работы UM24C потребуется электронная нагрузка с плавной регулировкой.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/aa60430ed6.jpg?w=877)
Описание интерфейсов USB тестера
![](https://ixbt.online/live/images/original/01/65/94/2018/01/31/2651aee307.png?w=877)
Приложение для Android. Подключаемся через Bluetooth.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/c064f2a7d2.jpg?w=877)

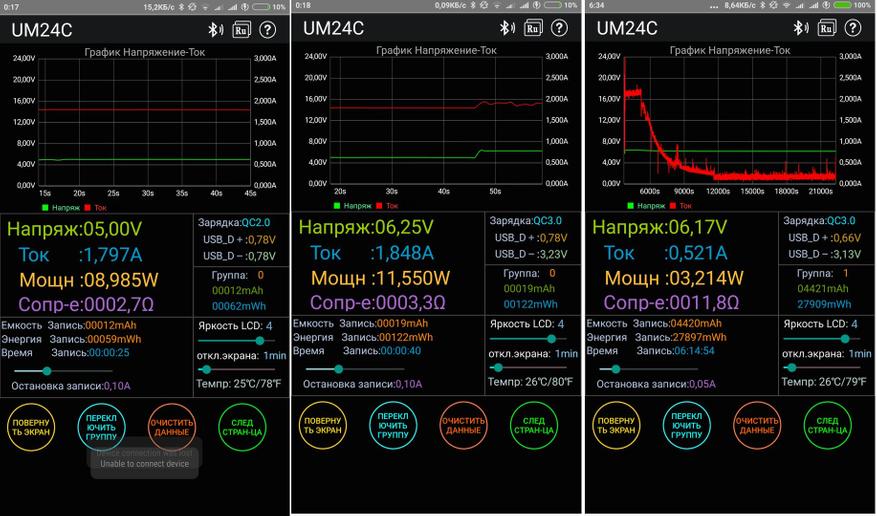

После подключения есть возможность управления USB тестером удаленно, запись параметров, контроль заряжаемого устройства.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/b41e8bec38.jpg?w=877)
Программное обеспечение для Win.
Аналогично ищем и подключаем USB тестер.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/3cd7ba5688.png?w=877)
Код для спаривания устройств: «1234».
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/0172155720.png?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/e1f8d10617.png?w=877)
Ищем назначенный Com-порт в системе.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/e835ad4545.png?w=877)
Устанавливаем UM24C PC софт.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/9323c31cb1.png?w=877)
Выбираем искомый порт в программе.
Подключаемся, можно работать.![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/4c53e1a5eb.png?w=877)
Программа UM24C PC Software в едином окне выдает полную информацию о цепи: напряжение, ток, текущая мощность, сопротивление цепи, а также температуру тестера.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/d08aaced2a.jpg?w=877)
Описание интерфейса программы.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/f9d1937c5c.jpg?w=877)
1: Основные функции: Поворот экрана, переключение меню на тестере.
2: Группы данных (можно сохранять отдельно до 10 групп значений емкости в Ач и Вт*ч.
3: Главное окно измерительного интерфейса
4:.Область записи данных
5: Данные режима быстрой зарядки QC
6: Соответствующий главный дисплей интерфейс 7: настройки интерфейса, двухформатный температурный дисплей
7: Яркость экрана, время спящего режима.
8-9 Графики напряжения и тока.
Как я уже говорил, есть возможность экспорта значений в таблицу.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/313d4e3299.jpg?w=877)
USB тестер представляет собой достаточно сложное устройство.
Разберем «бутерброд» печатных плат.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/22d42696b1.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/fdb0e89b25.jpg?w=877)
В устройстве используется микроконтроллер STM8S00 (STM8S00SK6T6C)
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/4e8670d71d.jpg?w=877)
Контактные площадки для подключения беспроводного модуля промаркированы (Rx/Tx, GND/+V)
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/05ab6c7ad1.jpg?w=877)
Обратная сторона беспроводного модуля защищена пластиковой накладкой.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/d6437d1029.jpg?w=877)
Адаптер сделан на основе Bluetooth модуля на чипе bk3231 ( SPP-C Bluetooth)
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/c26e27b186.jpg?w=877)
Для подключения используются подпружиненные контактные площадки. Аналогично — подписаны.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/2af305c600.jpg?w=877)
Для сравнения на фотографии переходник USB-TTL CH340G (слева). Его можно припаять и использовать вместо беспроводного подключения.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/79a7d9b8bb.jpg?w=877)
При включение отображается логотип RDtech, модель и версия прошивки устройства.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/02f5dc5b1e.jpg?w=877)
Для сравнения — USB Safety tester.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/9344691527.jpg?w=877)
Несколько слов о экранных меню USB тестера.
Приведу перечень всех экранных меню на дисплее тестера.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/31/a78e34e7a4.png?w=877)
Переключаются кнопкой Next по кругу.
Первое меню — напряжение, сила тока, емкости тестируемого устройства (количество «залитой» энергии).
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/a43ac057e5.jpg?w=877)
Следующее меню похоже, но вместо емкости отображает режим быстрой зарядки QC, в том числе индикацию напряжения на Data+/Data-.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/bbefce539c.jpg?w=877)
Третье меню — меню записи значений во время тестирования.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/af575618f4.jpg?w=877)
В каждом меню есть Help, в котором приводятся доступные опции.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/1a6394bee2.jpg?w=877)

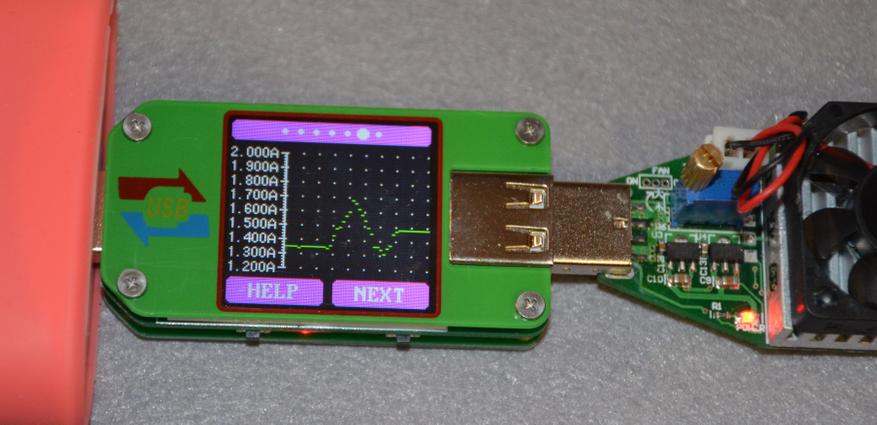

Предпоследние меню — построение графиков напряжения и тока
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/96c9e601d1.jpg?w=877)
Последнее меню — настройки (время отключения дисплея, яркость, отображение температуры °С/°F)
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/654ee712e9.jpg?w=877)

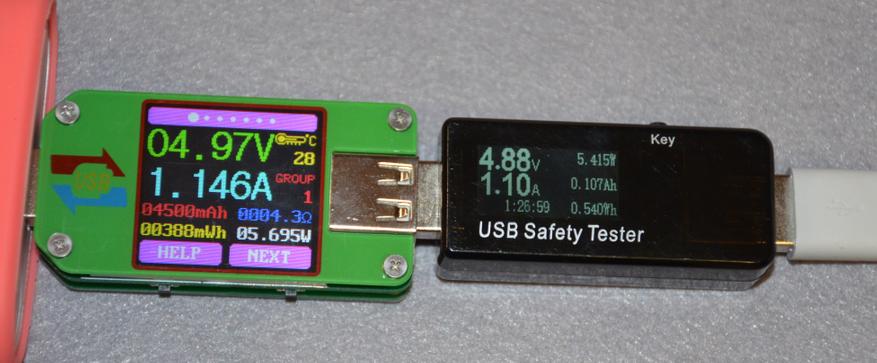

Для сравнения — USB тестер UM24C на порядок точнее простых тестеров (отображение ток — до тысячных).
Разница в показаниях напряжения вызвана падением напряжения 0.1...0.2 вольта на разъемах, а вот значение тока UM24C отображает точнее.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/86df360ca7.jpg?w=877)
Подключаю наоборот. UM24C также отображает сопротивление цепи, что очень удобно при тестировании кабелей.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/8ff168a43f.jpg?w=877)
Очень удобно проверять полную емкость батареи смартфонов/других устройств. На фото 5185 мАч — это полная емкость аккумулятора Mi Max2.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/2c9c47bf48.jpg?w=877)
Отображается поддержка QC2.0 и зарядный ток около 1.8А.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/4e66327ffd.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/0fe5e1fb2a.jpg?w=877)
Далее подключаем исследуемый кабель между источником питания и тестером. Опять производим запись значений нажатием на Next. В результате получаем вычисленное значение сопротивления кабеля.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/86ac0ecc3a.jpg?w=877)
Сопротивление цепи с учетом нагрузки учитывается также на самом первом экранном меню.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/b19ec03cc9.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/2b9b1b0f65.jpg?w=877)
Подключаем кабель между источником и тестером и опять запоминаем значения для расчета (Шаг 2).
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/c2faee1e60.jpg?w=877)
Короткий плоский белый кабель оказался в несколько раз качественнее метрового кабеля от Aukey.
Как я уже говорил, в контекстных меню Help содержится информация о конкретных опциях для текущего экрана. Поворот экрана предусмотрен во всех меню. Иногда это очень удобно.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/ce4769d51b.jpg?w=877)
Для сравнения — фотография со смартфоном, подключенным через BT к тестеру.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/df6dc40805.jpg?w=877)
Режим зарядки QC3.0 (9V/2A).
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/eab15f7f6f.jpg?h=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/ce8f4d2c91.jpg?w=877)
Небольшая видеопрезентация устройства UM24C
Подробная инструкция по использованию тестера UM24C, приложений.
В принципе, это вся информация о «умном» USB тестере. Устройство весьма полезное, особенно если возникает необходимость оценить потребление устройства или протестировать емкость встроенного аккумулятора. Полезные функции в виде беспроводной связи, записи графиков и сохранения данных приятно дополняют функционал устройства.
Ссылка на программное обеспечение и инструкции для UM24C
Официальный магазин RD official store
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/354dd7a971.jpg?w=877)
Цена: $16.88 (UM24) и $21.88 (UM24С)
RuiDeng Tech является разработчиком этого и других устройств, а также осуществляет их поддержку. Именно по этому рекомендую обратить внимание и на другие устройства производства RDtech.
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/649646a22e.jpg?w=877)
Цена: $4.74
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/66f1411e41.jpg?w=877)
Цена: $36.48
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/4dfa0b68c6.jpg?w=877)
Цена: $42.45
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/79257c7487.jpg?w=877)
Цена: $27.15
![](https://ixbt.online/live/images/original/01/65/94/2018/02/02/b56430824b.jpg?w=877)
Цена: $74.06
