Мультипортовая зарядная станция NTONPOWER NUK-10P 120W
![](https://ixbt.online/live/images/original/01/65/94/2018/01/17/7f7f4e73c9.jpg?w=877)
Категорически приветствую всех читателей блога Live от iXBT!
Небольшой отчет-тест зарядной станции с десятью портами USB (2.4А).
Ссылка на Али: NTONPOWER Multi USB Charging Station Dock.
Характеристики мультипортовой зарядной станции:
- Бренд:NTONPOWER
- Модель:NUK-10P-EU
- Количество выходов: 10 USB
- Мощность на выходе: до 120 Вт (10х2.4Ах5В).
- Сила тока на 1 порт: до 2.4А.
- Защита: Да, на каждый порт.
- Питание: 100-240V/0.8A
- Охлаждение: активное, с интеллектуальным управлением.
- Особенности: подставка для 10 гаджетов.
- Шнур питания: съемный, 1.2м
Это необычная как по своему типу, так и по форм-фактору зарядная станция представляет собой продолговатый округлый корпус из светлого пластика, с USB разъемами с одной стороны и кнопкой включения и гнездом для шнура питания с другой стороны. По отзывам: кому-то напоминает ванночку, кому-то мыльницу и т.п.
Верхняя крышка выполнена в виде гребенки аля морская волна. «Гребни» обеспечивают установку, как горизонтальную, так и вертикальную до десяти устройств: планшетов/смартфонов/телефонов/тонких внешних аккумуляторов и т.п. Размеры устройства примерно 240 мм х 130 мм х 98 мм.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/6d4f132574.jpg?w=877)
Заказывалось данное устройство на предприятие для конференц-зала (я подсказал данную идею, да и устройство понравилось сразу, так как имеет интересный уникальный дизайн). Заказ был оформлен из наличия в РФ, доставка заняла 3 (три!) дня до пункта выдачи в городе (Тула). Пакет оказался достаточно объемным и увесистым.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/99358250ba.jpg?w=877)
Внутри была картонная коробка из обычного картона. Сейчас модные эко-тренды, и производители «стараются попадать в ногу». Тем не менее, упаковка приличная, присутствует подробная информация о производителе, модели устройства и его характеристиках.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/d6ab86c956.jpg?w=877)

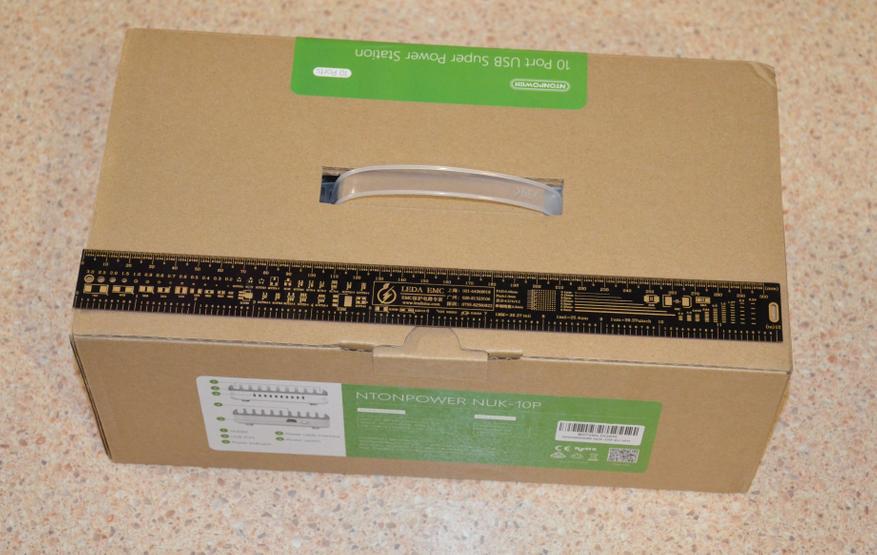

Производитель позаботился о покупателях и сделал на упаковке ручку для переноски.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/185960351b.jpg?w=877)
Масса упаковки чуть более 1.1 кг
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/87e24cad96.jpg?w=877)
Подробная информация об устройстве, характеристики, адрес производителя и контактный е-мейл сервиса — присутствуют на стикере.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/062105bce1.jpg?w=877)
С другой стороны коробки присутствует дополнительный стикер рекламного характера
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/9d233d571c.jpg?w=877)
Открываем коробку. Внутри в пакете и в защитных вставках из полиэтиленовой пенки находится само устройство
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/796280ed36.jpg?w=877)
Вот таким образом упакована зарядная станция NTONPOWER NUK-10P
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/c2b991d776.jpg?w=877)
На фотографии представлен комплект поставки устройства: зарядная станция NTONPOWER NUK-10P, шнур питания, информационный вкладыш и инструкция пользователя.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/8eb13e76d7.jpg?w=877)
Устройство получилось достаточно габаритное и увестистое. Особенно если сравнивать с привычными зарядным USB устройствами.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/5641ecd69e.jpg?w=877)
В инструкции достаточно подробно изложены основные моменты использования зарядной станцией
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/17b20e97e6.jpg?w=877)
Шнур питания в комплекте стандартный, 1.2 метра, с евровилкой.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/29a8bdd90f.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/6c6c7f7cbc.jpg?w=877)
Внешний вид мультипортовой зарядной станции NTONPOWER NUK-10P
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/25ab40c471.jpg?w=877)
Все десять портов USB расположены на одной стороне.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/e6a68998ac.jpg?w=877)
Масса устройства составляет около 0.8 кг
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/e476eb87ab.jpg?w=877)
Размеры, как я уже говорил, около 24 см х 13 см х 10 см.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/852f265aca.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/06117cb207.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/ce634b804d.jpg?w=877)

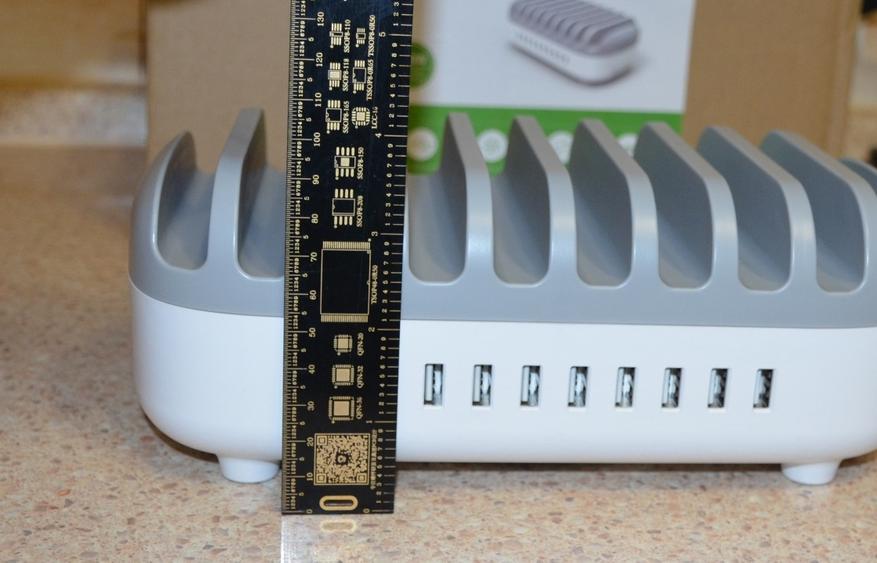

Высота «гребня» для поддержки смартфонов/планшетов около 20 мм.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/6592b55c9d.jpg?w=877)
С обоих торцов корпуса расположены вентиляционные отверстия. Также присутствует надпись NTONPOWER.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/3a61c64581.jpg?w=877)
Гребни подставки производят интересное впечатление. Хочется опробовать и установить что-либо в свою ячейку.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/70d6c28a0b.jpg?w=877)
Также сзади расположено гнездо питания и кнопка включения.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/5064a76598.jpg?w=877)
Кнопка с фиксацией. На фотографии выключена (отжата).
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/5d03644359.jpg?w=877)
Кнопка на фотографии включена (нажата).
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/dc3bc60898.jpg?w=877)
Вид на рядок USB гнезд
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/552f6c3a04.jpg?w=877)
Фотография нижней части корпуса. Присутствуют вентиляционные отверстия по кругу (под активное охлаждение).
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/458b3e3951.jpg?w=877)
Отмечу также ножки на силиконовых подушечках, а также информационную табличку с ТТХ и названием модели.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/2487a8c149.jpg?w=877)

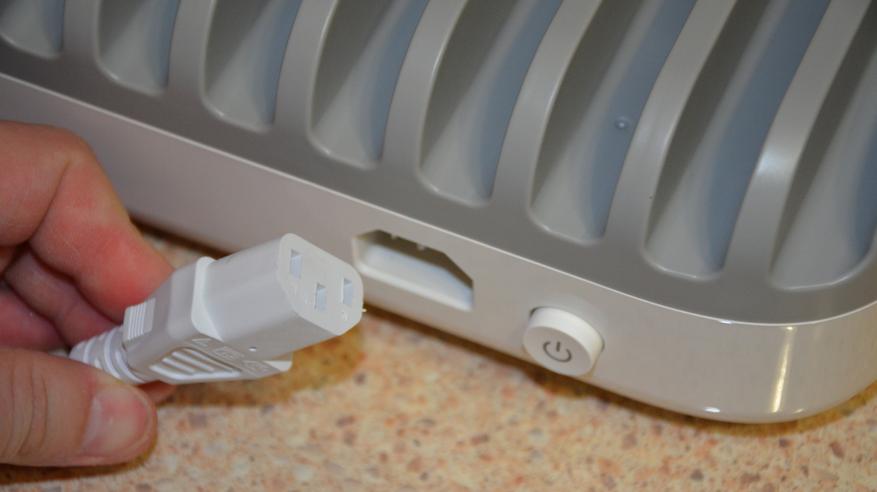

Подключаем провод питания
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/796c2ac3ef.jpg?w=877)
Зарядная станция похожа на многие бытовые или офисные приборы. Выглядит достаточно солидно.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/dbd8419214.jpg?w=877)
Нажимаем кнопку питания и любуемся индикацией готовности устройства.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/2ed1b8d40a.jpg?w=877)
Свечение светодиода достаточно мягкое, но заметное.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/bcb92a12a6.jpg?w=877)

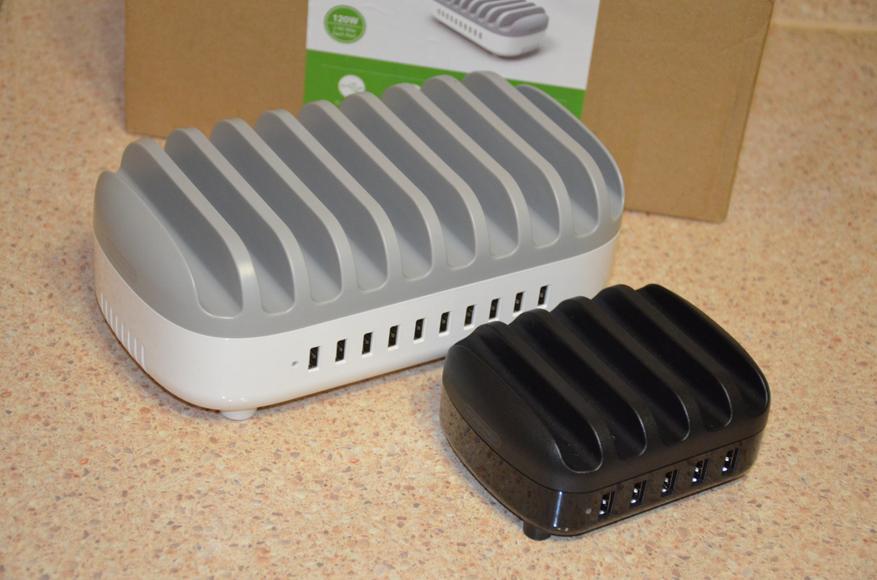

Для сравнения — рядом небольшая бюджетная зарядная станция NTONPOWER NUK-5P.
Преобладание габаритов NTONPOWER NUK-10P бросается в глаза. Все таки 120Вт.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/0d0a9bb63f.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/54e4206981.jpg?w=877)
Пример установки гаджетов на подставку.
Смартфон горизонтально во время зарядки. Кабели удобно использовать короткие.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/fcd509d752.jpg?w=877)
Планшеты можно ставить вертикально — подставка достаточно устойчивая.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/48dabdcc0f.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/459a624139.jpg?w=877)
Ну и пример установки нескольких гаджетов сразу.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/30de28ef9c.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/5f96499737.jpg?w=877)
Тестирование мультизарядной станции NTONPOWER NUK-10P.
Для проверки выходных параметров использовал USB тестеры и нагрузки.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/c8cd144dae.jpg?w=877)
Для начала выставил 1А (5В). Напряжение стабилизируется на уровне 5.0В.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/95bb0d5aa0.jpg?w=877)
Далее 1.5А. Проблем также нет. Стация мощная и «переварить» может больший ток на два порядка (!).
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/982ee36b51.jpg?w=877)
Устанавливаю 2.0А.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/85ae6715af.jpg?w=877)
Напряжение незначительно отклоняется вниз при токе 2.0А. 4.96В — это вполне приемлемый результат.
Далее 2.4А. При таком токе напряжение немного падает, но остается в работчих пределах для внешних устройств.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/092e7bb423.jpg?w=877)
С целью эксперимента я завысил потребляемый ток. При 2.80А устройство еще работает (показания напряжения такие же), а вот при 3.0А конкретный порт устройства уходит в защиту.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/9d1289f904.jpg?w=877)
Начинаю нагружать устройство другими гаджетами.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/6e5f7dbab7.jpg?w=877)
Подключаю смартфон (около 1.8А при зарядке).
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/1680e54553.jpg?w=877)
Плюсом еще подключил несколько гаджетов (еще смартфон, часы, несколько внешних аккумуляторов, каждый из которых потребляет около 2.0А на зарядку).
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/c1b75185e9.jpg?w=877)
Некоторые внешние аккумуляторы потребляют даже более 2А
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/16d4973ea8.jpg?w=877)
Продолжаю эксперимент по проверке защиты портов. Сейчас на нагрузке 2.5А. Постепенно увеличиваю.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/ea275d5219.jpg?w=877)
Обратите внимание, нагрузка отключилась (сработала защита по превышению тока на конкретный порт), а напряжение на других портах без изменения (около 5В). Это большой плюс, так как имеется продуманная схема стабилизации и защиты.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/4c3ce6e8e6.jpg?w=877)
Еще фотография: порт с нагрузкой в защите, а на переднем плане штатно возрастает потребление тока у устройства.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/7cdbd03307.jpg?w=877)
Для продолжения тестирования я разберу устройство и продолжу с осмотром внутренностей и проверкой температуры и пульсаций напряжения.
Разборка устройства.
Примерный состав устройства указывается в описании лота.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/fa6b4fb3d1.jpg?w=877)

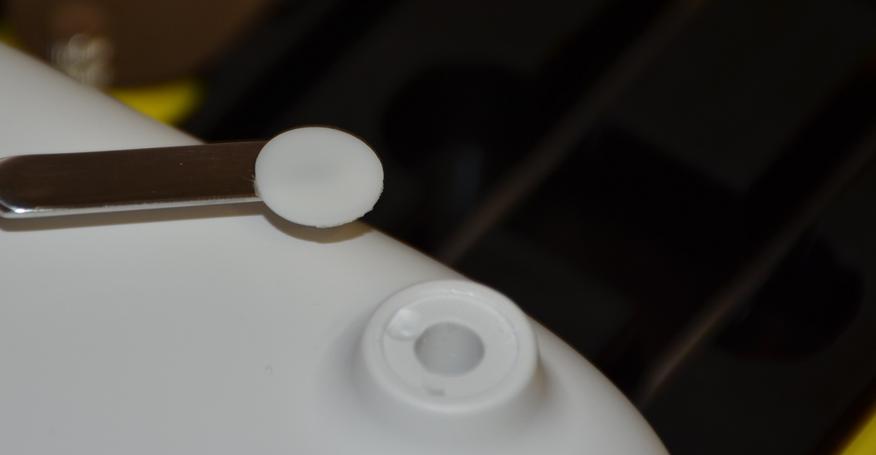

Проверяем. Поддеваем силиконовые накладки на ножках.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/042b556b5c.jpg?w=877)
Ищем хитрую и длинную отвертку или биту (треугольная звезда).
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/a534eff58b.jpg?w=877)
Винт расположен достаточно глубоко
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/a88a8fe026.jpg?w=877)
Но тем не менее, с помощью хитрого набора инструментов удалось разобрать корпус устройства.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/d4a188c1eb.jpg?w=877)

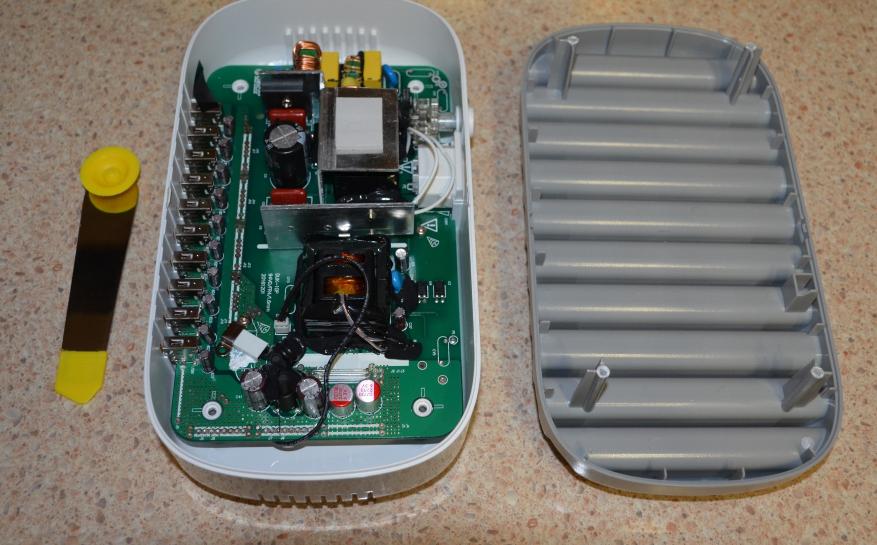

На фотографии общий вид внутреннего устройства NTONPOWER NUK-10P
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/4a29b90b5f.jpg?w=877)
Обратная сторона рифленой крышки
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/a4f824b2ad.jpg?w=877)
Плата помещается практически во весь объем внутреннего пространства корпуса
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/0084e18861.jpg?w=877)
Бренд NTONPOWER является дочерним брендом фирмы ORICO, зарекомендовавшей себя на рынке качественными устройствами.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/09bb87b3b5.jpg?w=877)

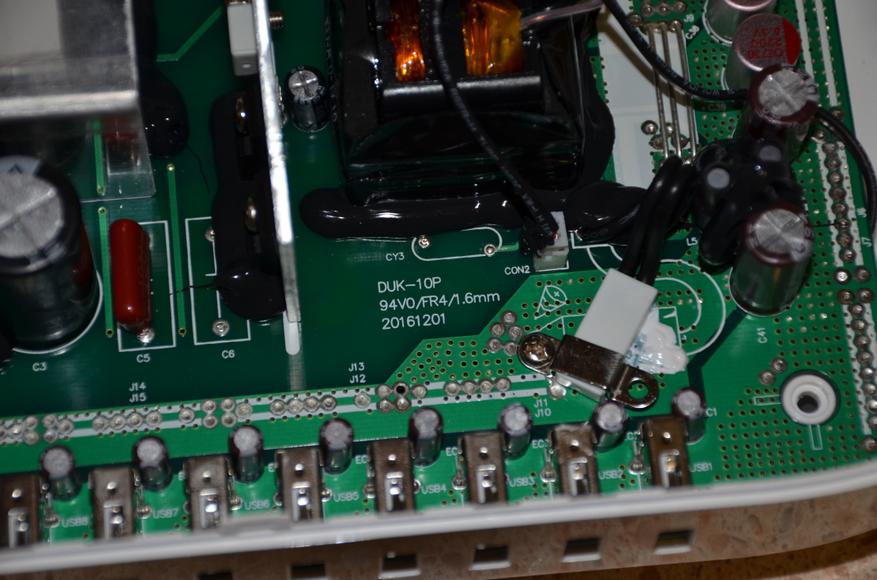

Присутствует маркировка платы DUK-10P, а также версия и дата изготовления.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/be4cc22fe6.jpg?w=877)
Обратите внимание, на плате присутствуют два термореле.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/fa2805c972.jpg?w=877)
Одно реле включает вентилятор активного охлаждения при превышении 65°С в корпусе
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/304ad80add.jpg?w=877)
А второе — отключает питание устройства при достижении 100°С

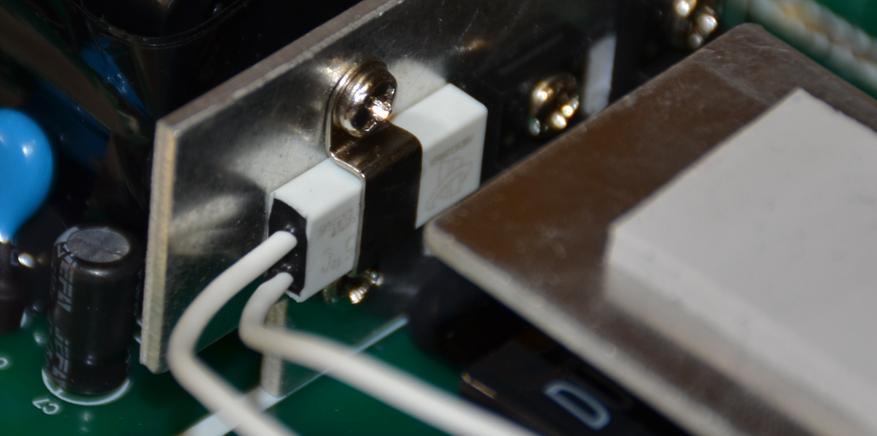

![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/2729d33bf2.jpg?w=877)
Под термореле присутствует термопаста для улучшения теплового контакта
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/2e94ad5341.jpg?w=877)
Маркировка термореле
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/ed4735ef78.jpg?w=877)
Опять попался винт с хитрой шляпкой
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/0c843ce64e.jpg?w=877)
Еще немного схемотехники
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/54d06f9639.jpg?w=877)
Выходные токовые шунты и фильтры
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/e54d01a130.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/829c88b1f7.jpg?w=877)
Кнопка включения питания
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/f57fb40e86.jpg?w=877)
Для того, чтобы дальше разобрать, нужно снять накладку с кнопки
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/df9dc0ab70.jpg?w=877)
Откручиваем еще два винта и снимаем плату совсем.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/bea806ee3c.jpg?w=877)
Внешний вид платы
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/8f211614d5.jpg?w=877)
Под платой расположился достаточно неплохой вентилятор охлаждения
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/34bf23e01a.jpg?w=877)
На входе стоит варистор 471к и предохранитель
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/1ff291aac7.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/92254be972.jpg?w=877)
На радиаторе стоят силовые транзисторы OSF 12N65C (12A, 650V N-CHANNEL POWER MOSFET, UNISONIC TECHNOLOGIES CO., LT)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/7dc3bf24d7.jpg?w=877)
С обратной стороны также присутствует маркировка
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/5aca5d0a70.jpg?w=877)
А также на каждый канал распаяны интерфейсные микросхемы PSMN1R5-30YLC 1C530L, которые обеспечивают выбор тока, а также защиту портов от превышения (N-channel 30 V 1.55mΩ logic level MOSFET).
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/94daaf531e.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/88bd2d1b8d.jpg?w=877)

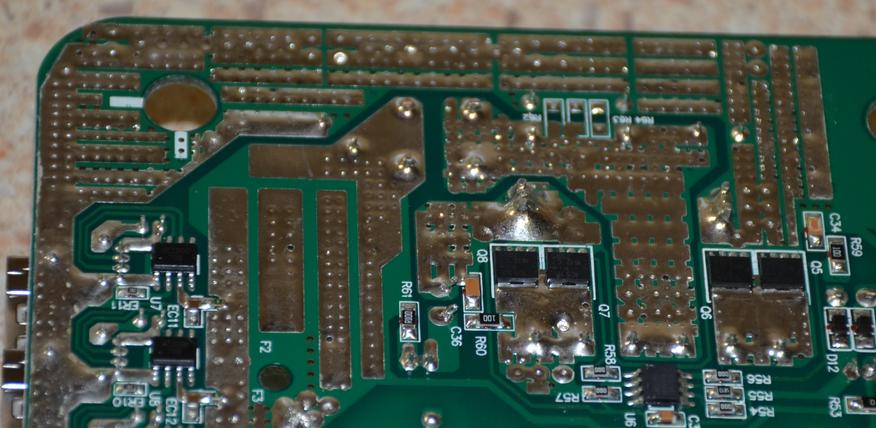

Обратите внимание на разделение (фрезеровку) высоковольтной и низковольтной частей платы
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/9b57bb705b.jpg?w=877)
Еще отмечу обильное лужение силовых дорожек, что должно снижать их сопротивление и повышать передаваемую мощность.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/c59a659a37.jpg?w=877)
В завершение обзора, проведу небольшой стресс-тест.
Подключаю по-максимуму гаджеты (3д ручка, паяльник, несколько внешних аккумуляторов, смартфоны) — чтобы нагрузка приблизилась к предельной.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/442f58f261.jpg?w=877)
Не занятым остался один порт около нагрузки, из-за размера нагрузки (не влезает лишний провод). Поэтому установил на нагрузке потребление побольше (около 2.8А).
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/3b8884910f.jpg?w=877)
Осциллограф показывает минимальные пульсации в таком режиме (фильтры справляются) <100мВ.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/65184a80ee.jpg?w=877)
Скриншот осциллограммы
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/fd64170c0b.jpg?w=877)
Измерение напряжение ДО разъемов, на фильтрах. Соответственно, напряжение чуть завышенное (5.4В), стабильное.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/261959b757.jpg?w=877)
После двух часов работы при максимальной нагрузке проверяю температуру (вентилятор отключен предварительно).
Нижняя сторона платы. Хорошо видно области нагрева и некоторые элементы (максимально 56°С).
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/66329a5beb.jpg?w=877)
Верхняя сторона платы (52°С). Больше всего нагрет трансформатор, а также есть нагрев в области транзисторов.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/67cc822a40.jpg?w=877)
Зарядная мультипортовая станция NTONPOWER Multi USB Charging Station Dock показала себя с лучшей стороны. Устройство действительно обеспечивает заявленные параметры, а также имеет продуманную защиту от перегрева и перегрузки. Солидный внешний вид позволяет использовать ее в офисе либо в другом публичном месте (кафе/бар и т.п.).
Из минусов отмечу отсутствие поддержки стандарта быстрой зарядки QC, что в принципе не такая уж и большая проблема.
Официальный магазин NTONPOWER Official Store на Али
![](https://ixbt.online/live/images/original/01/65/94/2018/01/18/eb45e22288.png?w=877)
14 комментариев
Добавить комментарий
Отдельное спасибо за хороший обзор начинки, мало кто так делает сейчас…
Зы: это у вас осциллограф для смартфона? Не расскажете пару слов о нем?
Полезная штука))
А где подтверждение данного утверждения?..
Видимо, небольшая бюджетная зарядная станция это всё-таки NTONPOWER NUK-5P?
Добавить комментарий
