GaN-зарядка Ugreen 65 Вт

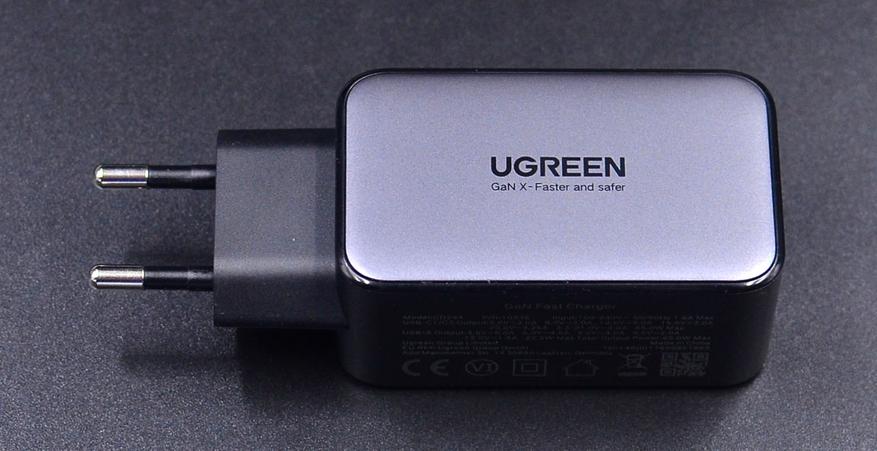

Зарядные устройства, сделанные по свежей перспективной GaN-технологии, уже во всю захватили рынок и при поддержке современных протоколов QC/PD уверенно находят широкое применение по зарядке самой разнообразной носимой электроники. Такие зарядки маленькие, мощные и выносливые, так как полупроводники, сделанные на основе нитрида галлия могут работать при более высоких температурах и напряжениях, чем их кремниевые аналоги. Сегодня рассмотрим одну из таких зарядок от Ugreen, в компактном корпусе и с поддерживаемой выходной мощностью 65Вт.
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/cf16e90e09.jpg?w=877)
Краткие характеристики
- Название — Ugreen CD224
- Порты — USB-C1, USB-C2, USB-A
- Протоколы — QC4.0+, PD3.0, SCP, MTK
Распаковка и внешний вид

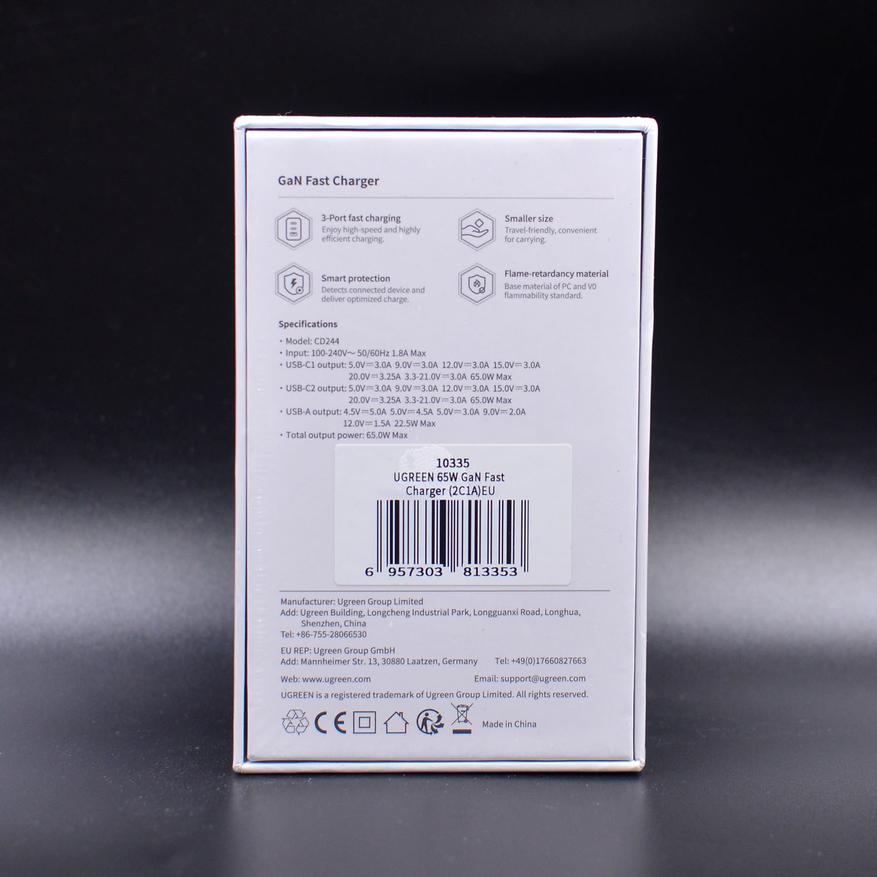

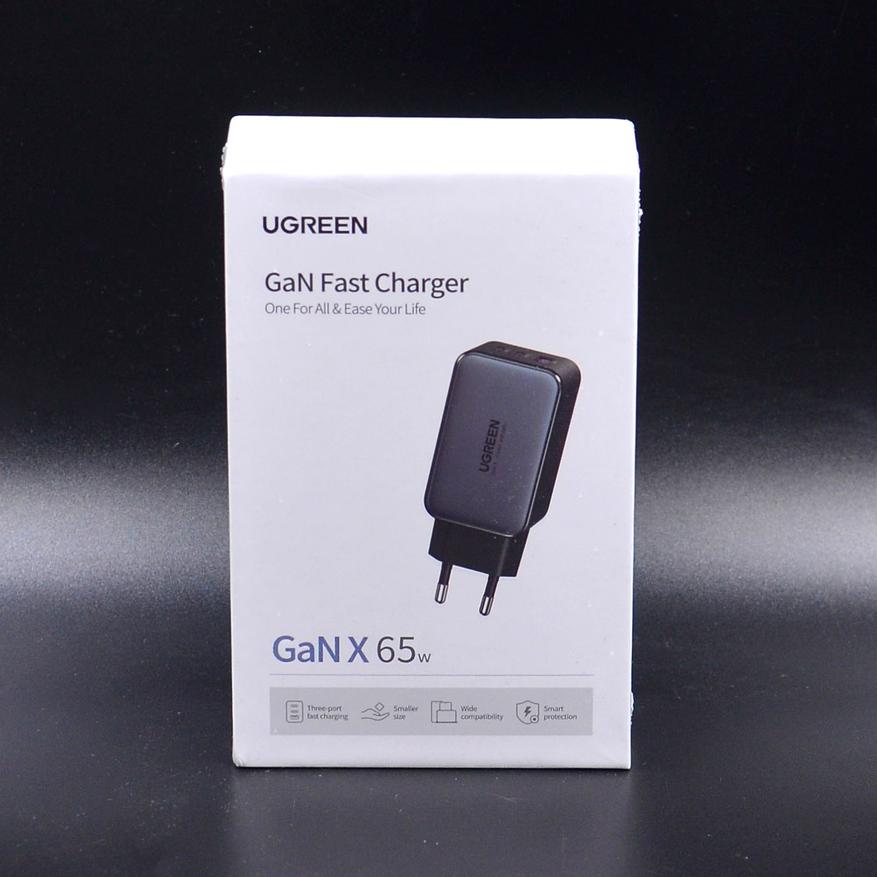

Зарядное изначально упаковано в фирменную картонную коробку и запечатано в плёнку.
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/11468456f6.jpg?w=877)
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/bd7c722385.jpg?w=877)
Комплектация минимальная — ЗУ и несколько брошюр.
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/0affbc880a.jpg?w=877)

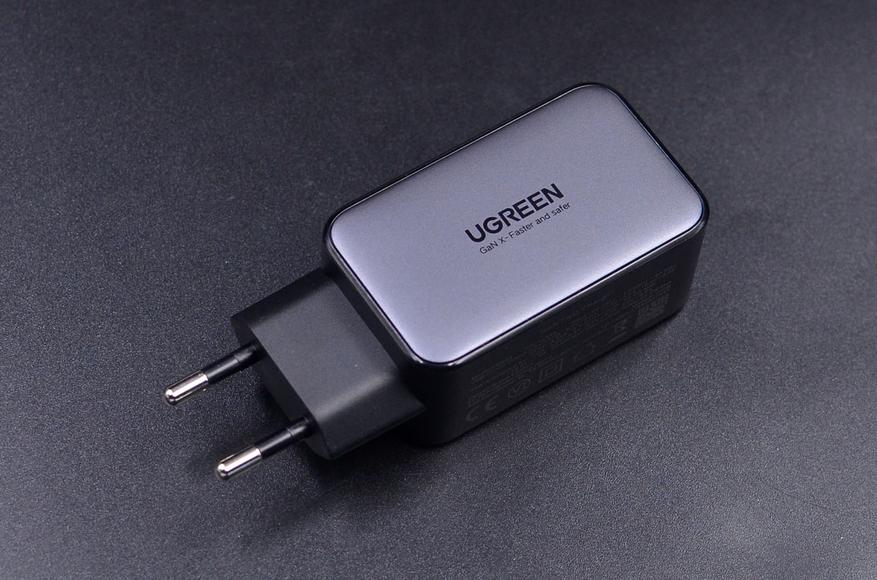

Корпус выполнен из пластика, не разборный. Размеры составляют 67х40х31мм, вес 129 грамм.
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/a6af2e970c.jpg?w=877)
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/92f728a7dd.jpg?w=877)

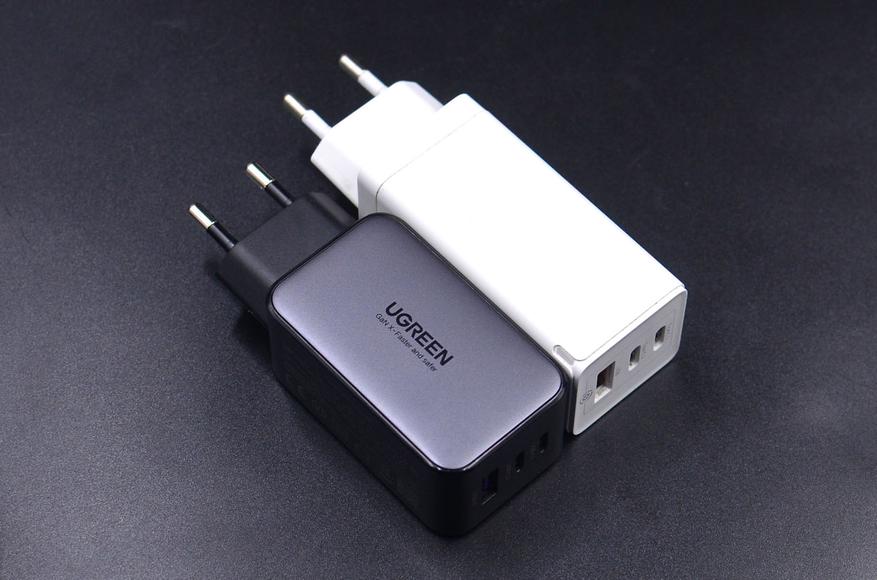

В сравнении с аналогичным ЗУ от Baseus, он даже чуть компактнее
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/c6ea42ef5e.jpg?w=877)

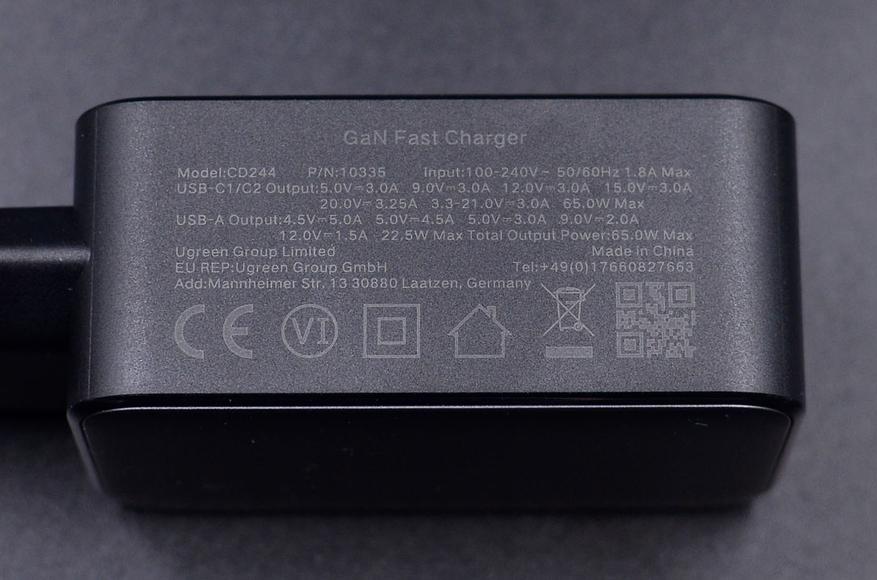

Согласно спецификациям, оба USB-C порта по отдельности способны выдавать по 65Вт, а при одновременной работе — 45Вт + 20Вт. USB-A порт в одиночном режиме максимум выдаёт 22.5Вт в режиме SCP, при одновременной работе с USB-C1 — 18Вт, с USB-C2 и 8.5Вт. При полной нагрузкой на все порты, USB-C1 будет выдавать 45Вт, а остальные два порта — по 8.5Вт. Оба USB-C порта, без металлизации, как это обычно делают в ноутбучных портах.
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/ab8ddfadbd.jpg?w=877)
Тестирование
Сканирование протоколов

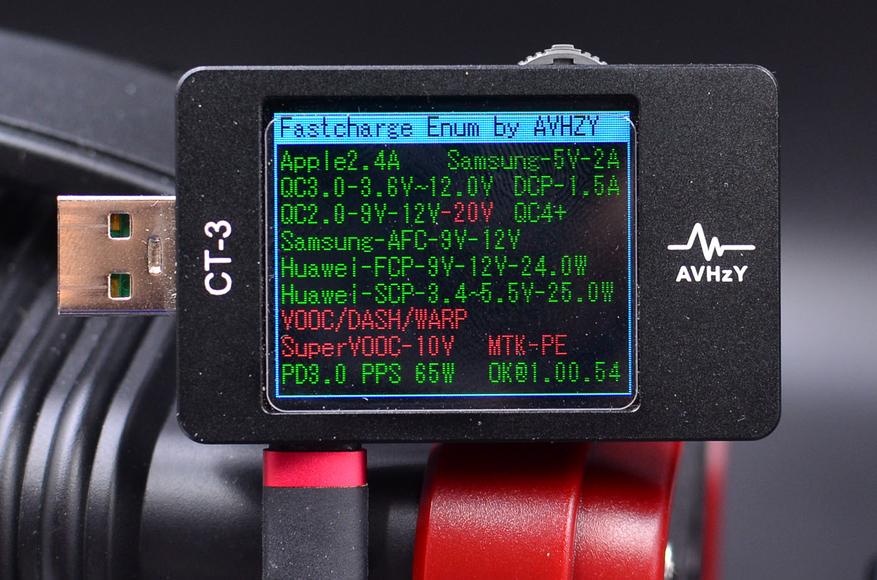

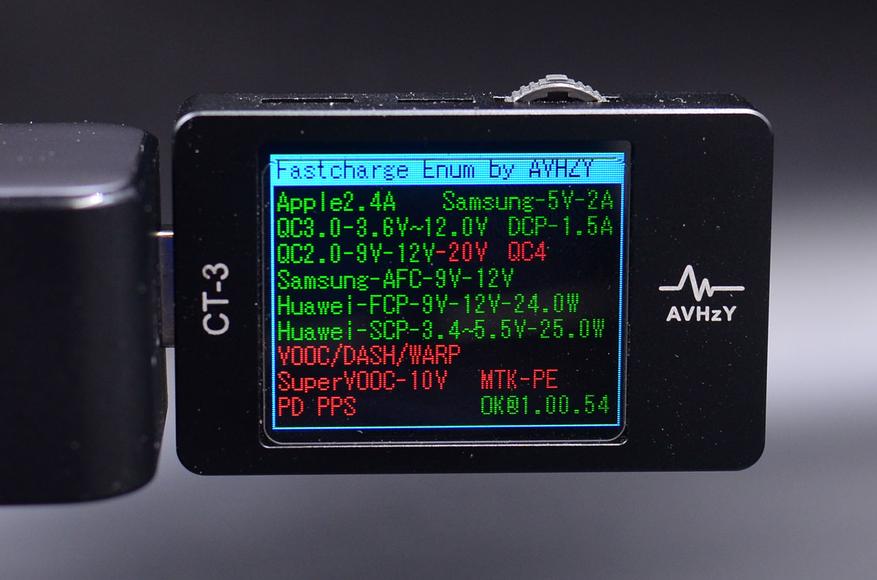

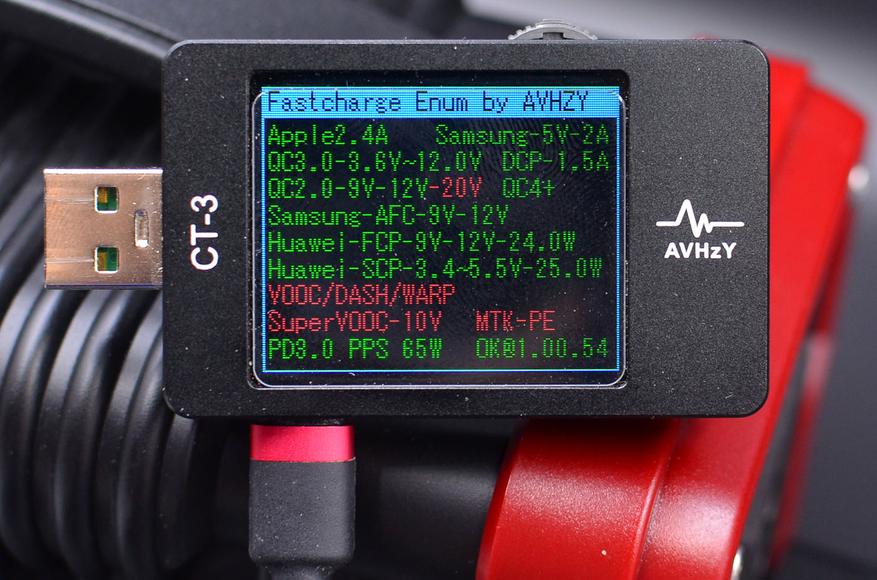

Все порты поддерживают большинство современных протоколов быстрой зарядки, однако по-прежнему USB-тестер рапортует об отсутствии протоколов, используемых устройствами Oppo.
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/107c3ff85a.jpg?w=877)
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/2160c03537.jpg?w=877)
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/4f1c257612.jpg?w=877)
Компенсация напряжений

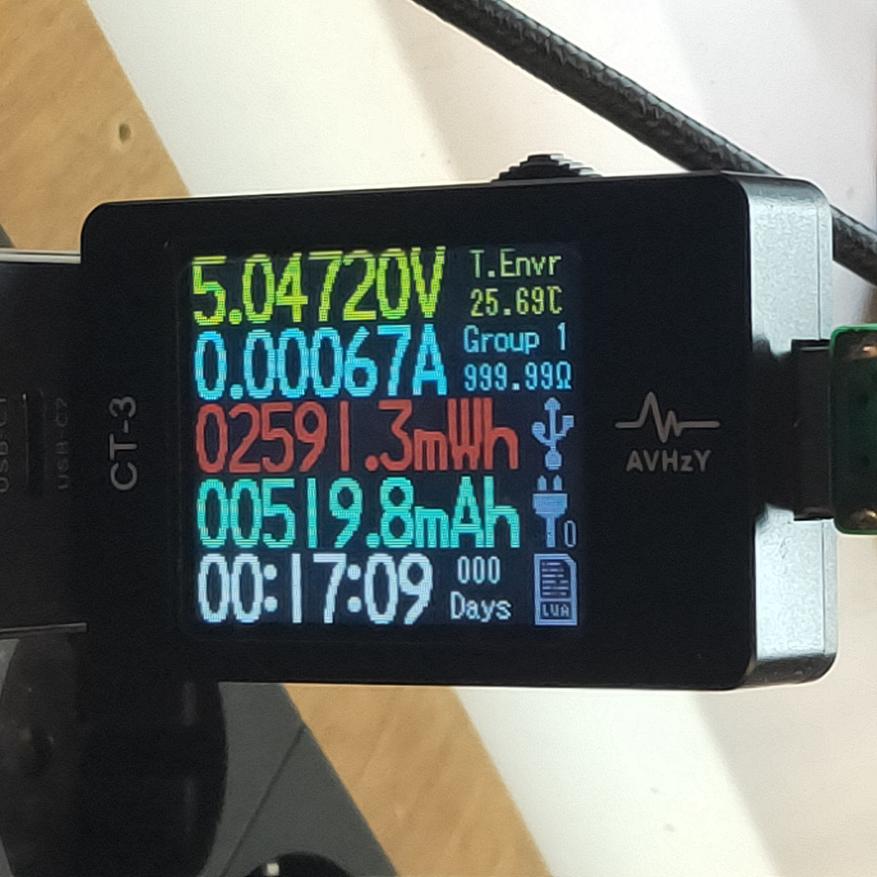

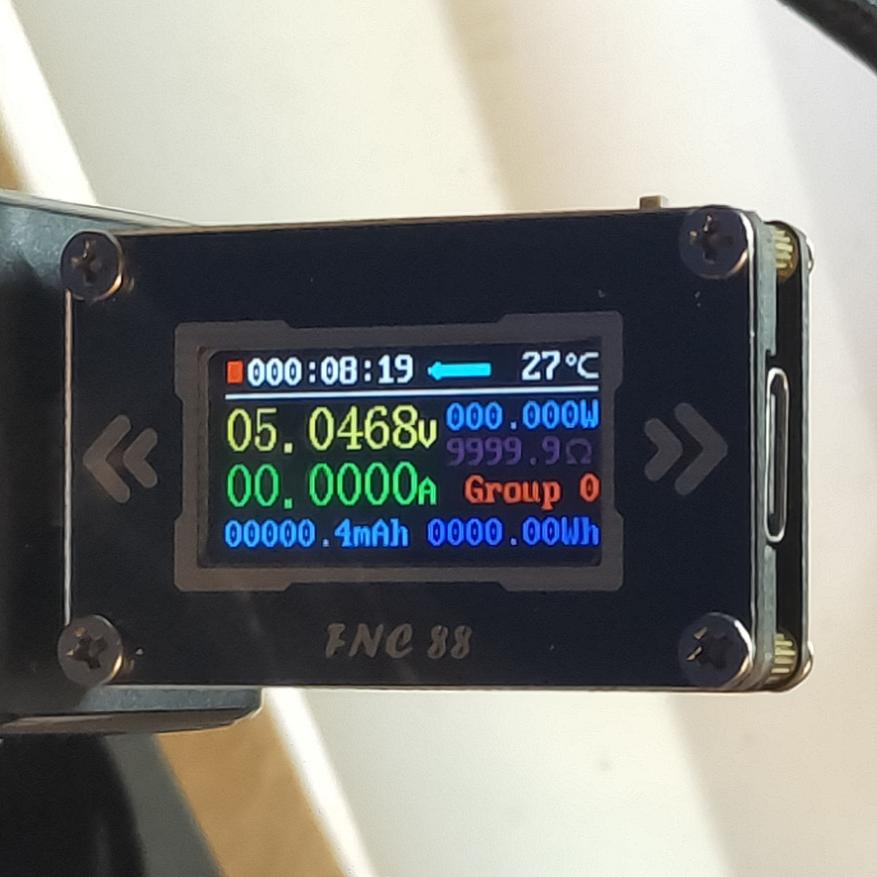

При подаче нагрузки на один порт, напряжение не просаживается, а даже вырастает — присутствует компенсация, на другом порту напряжение также не проседает.
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/c218cbba07.jpg?w=877)
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/e271ff0663.jpg?w=877)
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/46f9f33d50.jpg?w=877)
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/dd7a7c2271.jpg?w=877)
Нагрузка USB-С портов

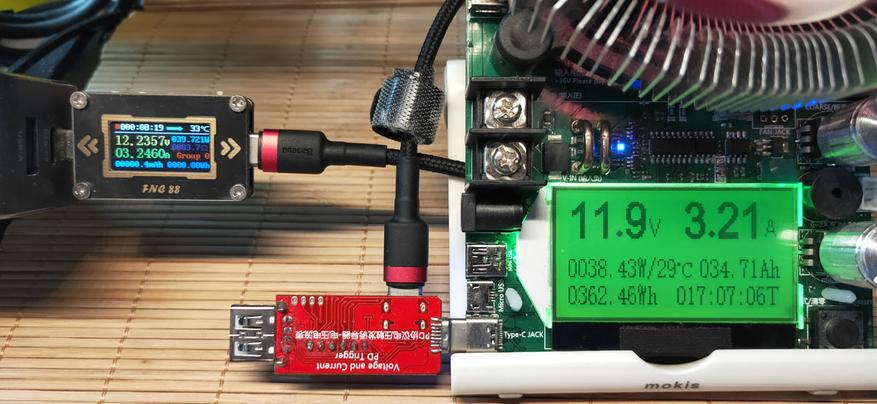

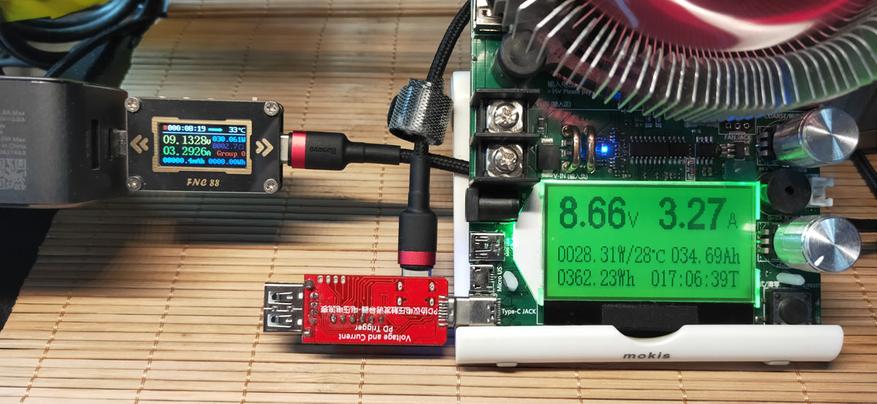

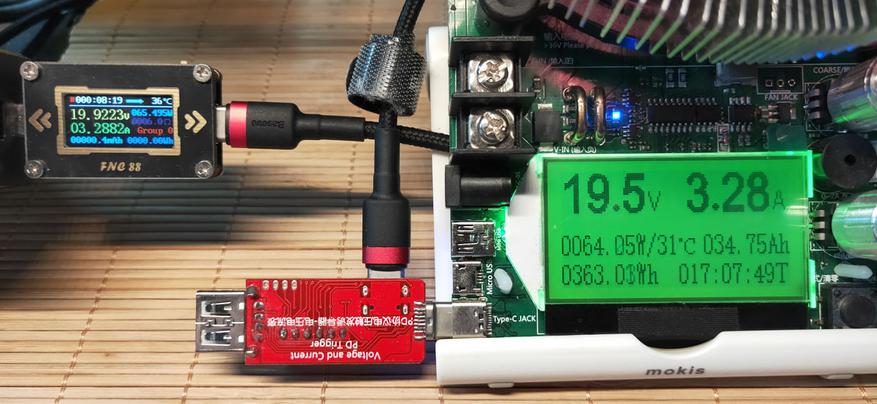

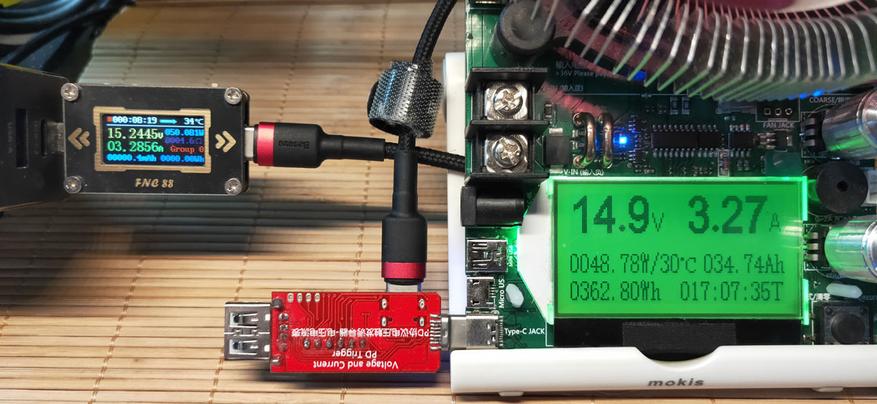

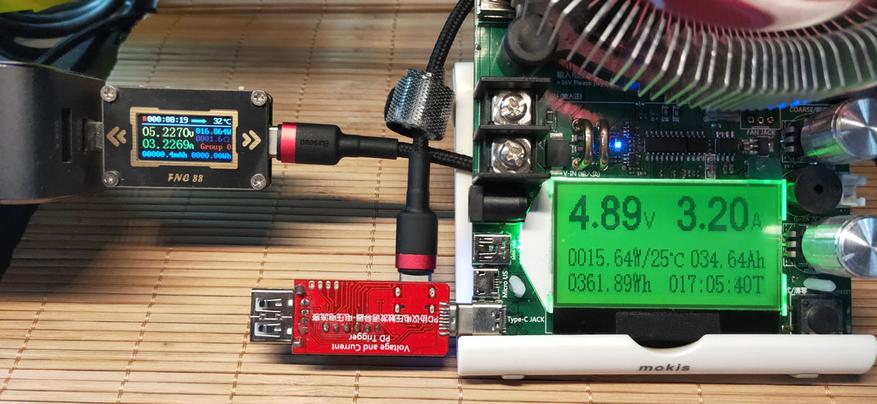

По части максимально поддерживаемых токов оба USB-C порта одинаковы — это максимум 3.30А на всех диапазонах напряжений (5В, 9В, 12В, 15В, 20В), при увеличении нагрузки происходит резкое прекращении подачи напряжения, — значит присутствует защита по току.
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/b667ccb57e.jpg?w=877)
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/ee81c98c5b.jpg?w=877)
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/89305652ff.jpg?w=877)
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/59a0a393b3.jpg?w=877)
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/020b5a1bae.jpg?w=877)
Нагрузка USB-А порта

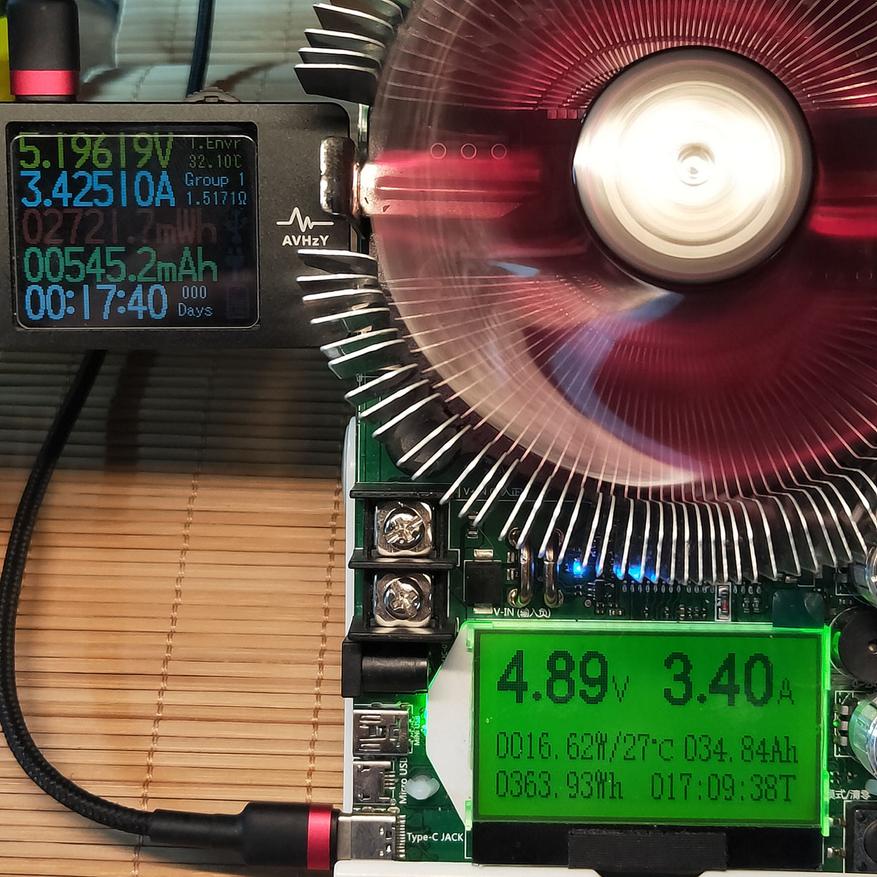

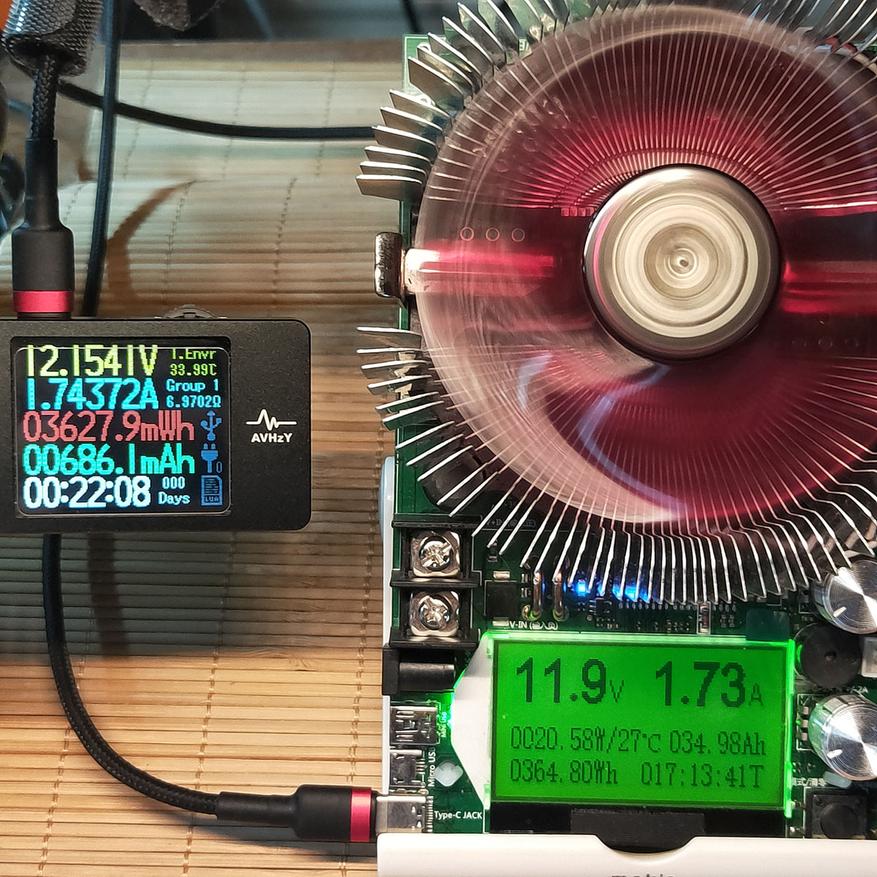

С обычным USB-A картина такова — 3.4А при 5В, 2.4А при 9В и 1.8А при 12В
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/a204ebeb8d.jpg?w=877)
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/655ee898f3.jpg?w=877)
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/14ec6120e3.jpg?w=877)
Осциллограммы под нагрузкой

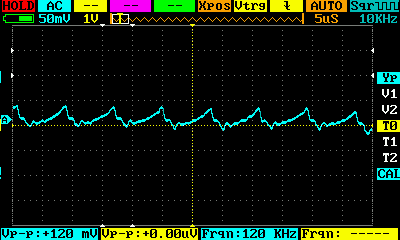

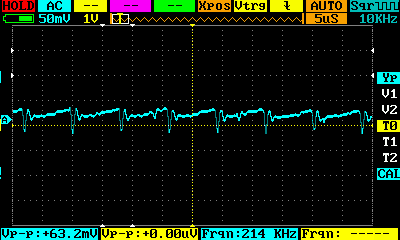

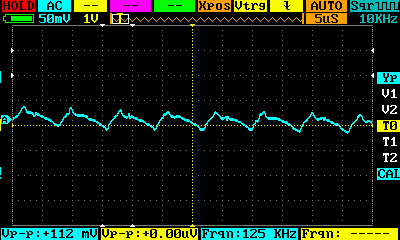

Развёртка на экране осциллографа 50мВ/5мкс. Смотрим пульсации под нагрузкой на разных напряжениях.
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/180615da3d.png?w=877)
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/e79a276257.png?w=877)
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/1652b528f9.png?w=877)
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/67bae13018.png?w=877)
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/d93947329c.png?w=877)
Температуры. Сравнение с Baseus. Термограммы с тепловизора

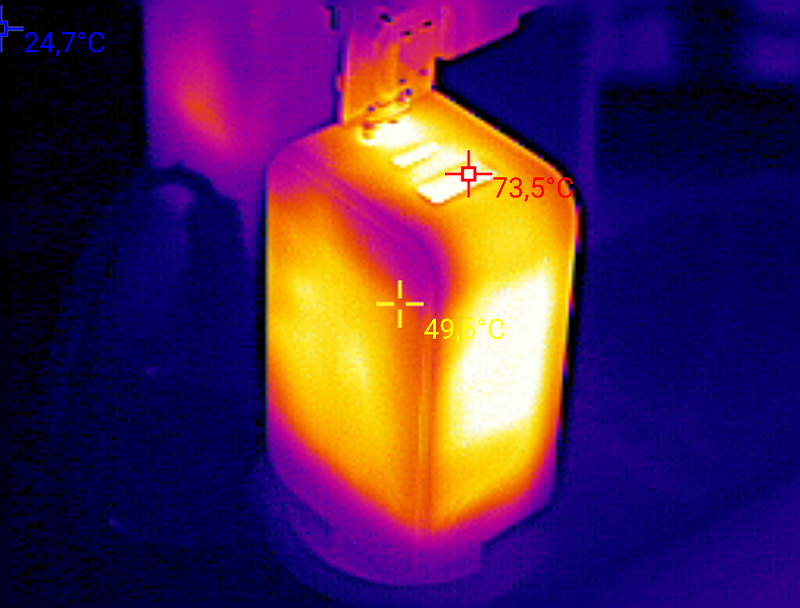

Если нагрузить зарядное на полные 65Вт, то спустя 40 минут работы в таком режиме, будет иметь место весьма существенный нагрев вплоть до 73.4°С внутри одного из портов. С одной стороны, это мягко говоря, немало, но с другой стороны, вспомним, что полупроводники на основе нитрида галлия могут выдерживать более высокие температуры, чем кремниевые аналоги. Похожий аналог от Baseus при такой же нагрузке, греется на 10°С сильнее, хотя пользуюсь им уже пару лет. На цветной термограмме ЗУ Ugreen, на чёрно-белой — Baseus.
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/4c0725ad61.png?w=877)
![](https://ixbt.online/live/images/original/01/75/53/2022/01/02/8e8b05be79.png?w=877)
Выводы
Ugreen 65W — ожидаемо качественное зарядное устройство, которое позволит зарядить большинство носимой электроники — начиная смартфонами и планшетами и заканчивая ноутбуками, а докупив специальные переходники со встроенным PD-триггером, — заряжать старые ноутбуки с круглым разъёмом и даже запитывать паяльник TS100, вытеснив тем самым громоздкие кирпичеообразные ноутбучные блоки питания. Компактные размеры позволять без труда брать с собой зарядное в поездки. Несмотря на меньшие по сравнению с аналогом от Baseus размеры, ЗУ греется даже меньше на 10°С. Готовясь приобрести данное ЗУ, не лишним будет напомнить об нюансе данных компактных устройств — при поочерёдном подключении нагрузки на порты, каждый раз происходит перезагрузка оных, это не баг, а особенность — электроника тем самым производит интеллектуальное перераспределение нагрузки. При запитывании, например IP-камер, это может привнести неудобства, поэтому следует учитывать этот момент. В остальном, можно смело рекомендовать, как компактный, но мощный вариант зарядки в дом.
