Обзор кулера для процессора DeepCool AK500: продолжая традиции
Компания DeepCool заполнила образовавшуюся пустоту в серии кулеров выпустив новую модель DeepCool AK500. Эта новинка заняла свое место между охладителями AK400 и AK620. А насколько хорошо или плохо получилось это у производителя, предлагаю узнать из данного обзора.
Содержание
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/25/eedb4efb43.jpg?w=877)
Многим хорошо знакомы предыдущие модели DeepCool AK400 и AK620, и они по праву обрели популярность у покупателей. Оба кулера получились очень удачными, в которых отлично сочетаются внешний вид и производительность, но при этом у них приемлемая стоимость. И теперь осталось узнать, будет ли продолжение у компании по традиционному выпуску качественной продукции и достойно ли AK500 занял свое место в этой серии охладителей.
Технические характеристики
Модель (тип): | DeepCool AK500 (башенный) |
Рассеиваемая мощность: | 240 Вт |
Размеры радиатора: | 127 x 90 x 158 мм |
Размеры кулера с установленным вентилятором: | 127 x 117 x 158 мм |
Вес: | 1040 грамм |
Материал радиатора: | алюминий |
Теплотрубки: | 5 шт x 6 мм (медные с никелированным покрытием) |
Основание кулера (контактная площадка): | медное с никелированным покрытием |
Вентилятор: | 120 x 120 x 25 мм |
Скорость крыльчатки: | 500 — 1850 RPM +- 10% (PWM) |
Скорость крыльчатки при использовании понижающего адаптера: | 500 — 1550 RPM +- 10% (PWM) |
Подшипник: | гидродинамический (FDB — Fluid Dynamic Bearing) |
Воздушный поток: | 68.99 CFM |
Уровень шума (максимальный): | 31.5 дБ |
Подключение вентилятора: | 4-pin |
Совместимые сокеты: | 2066/2011-v3/2011/1700/1200/1151/1150/1155/AM5/AM4 |
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/25/5d624e4c23.jpg?w=877)
Упаковка и комплектация
От производителя картонная упаковка поставляется в полиэтиленовой пленке, которая запаяна. Отсутствие этой пленки, а также и нарушение ее целостности, может говорить о том, что ранее упаковка могла быть вскрыта и стоит хорошо проверить содержимое.
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/25/6ef987741d.jpg?w=877)

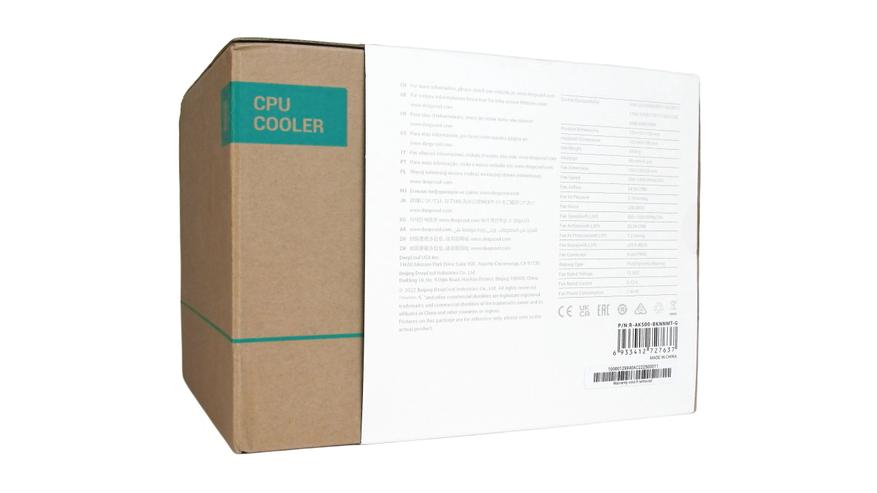

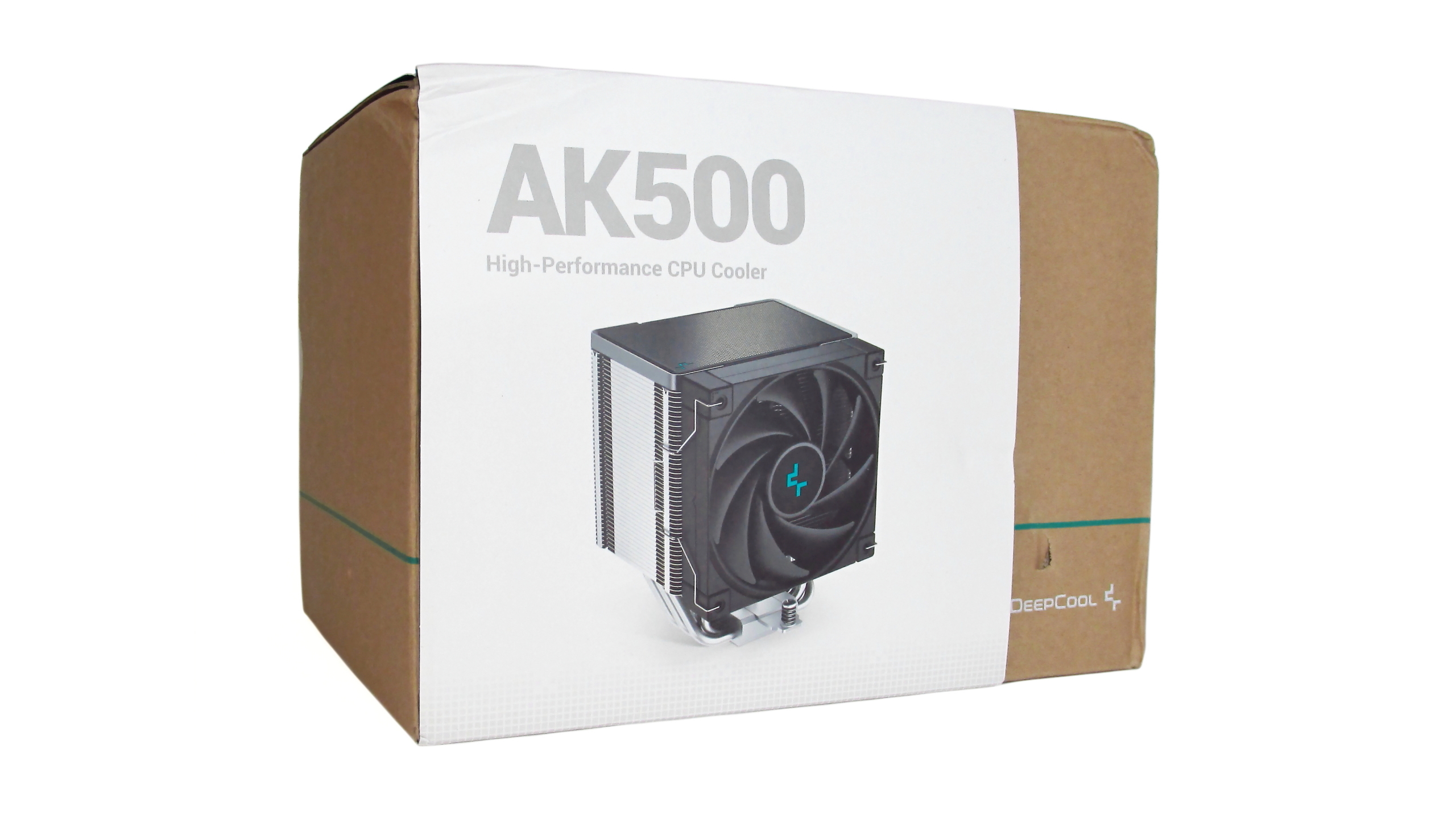

Оформление выполнено в духе минимализма, но со всей начальной и нужной информацией о продукте и его технических характеристиках.
![](https://ixbt.online/live/images/original/28/57/45/2022/08/25/bba47de353.jpg)
![](https://ixbt.online/live/images/original/28/57/45/2022/08/25/40a7eebfd4.jpg)
Для большей сохранности DeepCool AK500 зафиксирован двумя мягкими полиуретановыми проставками. Они хорошо справятся с непредвиденными неприятностями.
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/25/c4f8d0fef4.jpg?w=877)
В общий комплект поставки входят: кулер с предварительно установленным вентилятором и небольшой картонный бокс с крепежными принадлежностями.
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/25/d835dcb2ba.jpg?w=877)
Внутри бокса находятся:
- Универсальный бэкплейт
- Прижимные пластины для сокетов Intel и AMD
- Стойки и шайбы
- Проволочные скобы для крепления вентиляторов
- Понижающий адаптер для вентилятора (4-pin)
- Отвертка
- Шприц с термопастой
- Инструкция
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/25/bfa4934539.jpg?w=877)
Для снижения скорости оборотов крыльчатки производитель положил в комплект понижающий адаптер. Разумеется, что можно и без него самостоятельно отрегулировать обороты, но, возможно, он кому-то и пригодится. И очень хорошо, что есть дополнительный комплект из двух проволочных скоб для второго вентилятора.
Внешний вид
Радиатор
Массивный радиатор представляет собой классическую конструкцию башенного типа с пятью теплотрубками диаметром шесть миллиметров. Прижимная планка с подпружиненными винтами, иначе еще называется «мостик», сразу установлена на основании.
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/25/f41f4137e6.jpg?w=877)

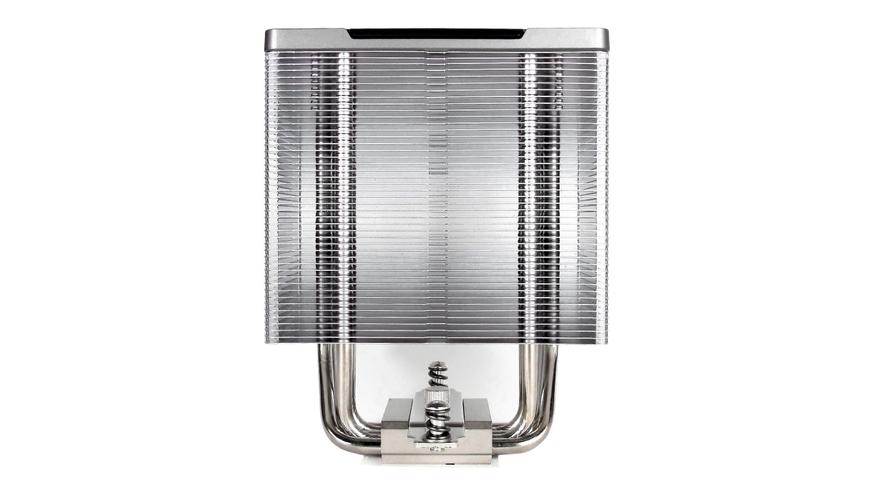

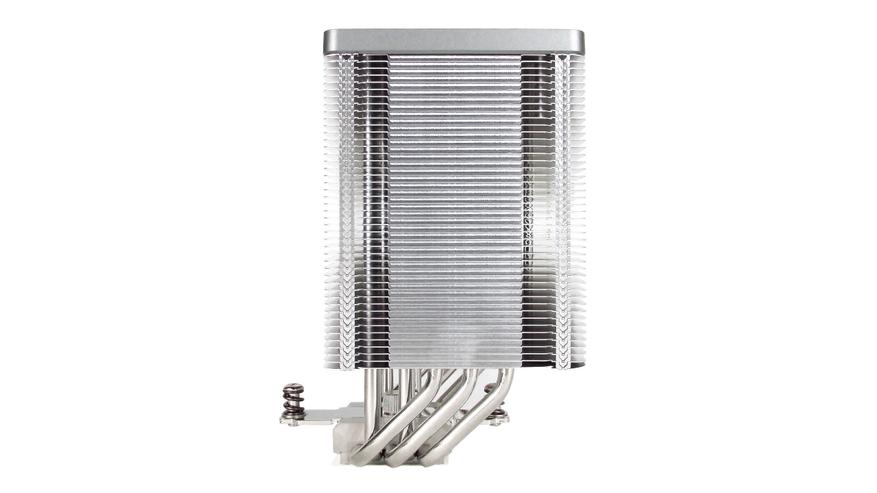

Изготовлено и собрано все очень аккуратно. Металлические пластины все ровные и нет какой-либо кривизны или перекосов. Это касается и теплотрубок. Они имеют идеально симметричные изгибы, за счет которых, чтобы не было проблем с установкой модулей ОЗУ с высокими радиаторами, башня получила смещение назад.
![](https://ixbt.online/live/images/original/28/57/45/2022/08/25/b6fbe47e6f.jpg)
![](https://ixbt.online/live/images/original/28/57/45/2022/08/25/a3f7dadba6.jpg)
Верх радиатора прикрыт декоративной панелью состоящей из двух частей. Одна черного цвета с клетчатым рисунком, а другая, нижняя, серебристого цвета. Смотрится строго и эффектно.
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/25/8716c930d4.jpg?w=877)
Перед установкой кулера, чтобы была возможность добраться отверткой до подпружиненного винта, верхнюю часть панели нужно снять. Снимается она легко. Просто нужно поддеть ее за выступ, например, ногтем, и потянуть на себя. Еще можно отметить, что ее поверхность дает отражения.
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/25/cb93b68f38.jpg?w=877)

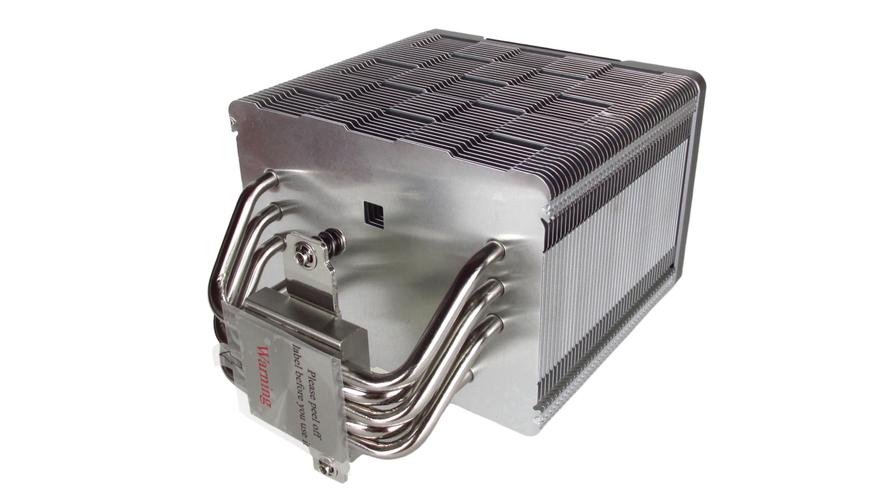

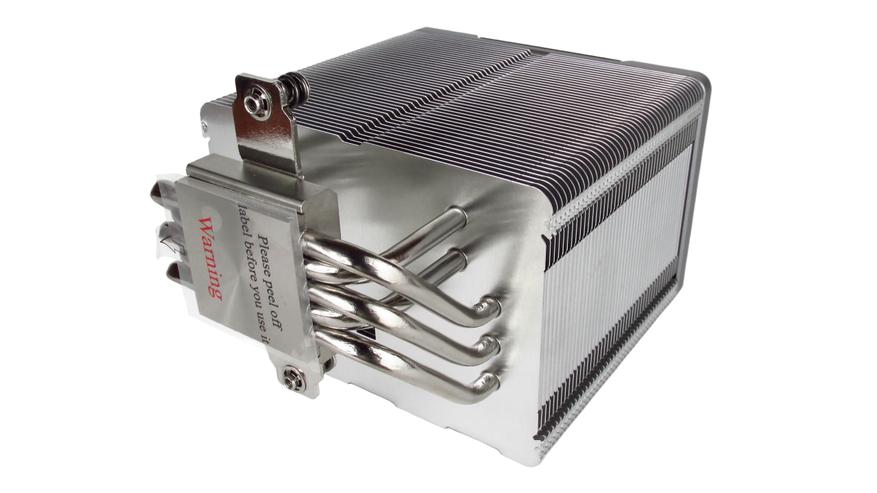

Пластины на одной стороне радиатора выполнены ровной линией, а на другой сделаны по подобию шахматной доски. Мне еще на предыдущих моделях этой серии нравился такой намек на шахматы. Также понравилось аккуратное никелирование медных теплотрубок и основания. А все в целом дает красивый внешний вид. И напомню, что на подошве находится защитная пленка, которую необходимо снять перед установкой.
![](https://ixbt.online/live/images/original/28/57/45/2022/08/25/bd83f56512.jpg)
![](https://ixbt.online/live/images/original/28/57/45/2022/08/25/6e8356df8b.jpg)

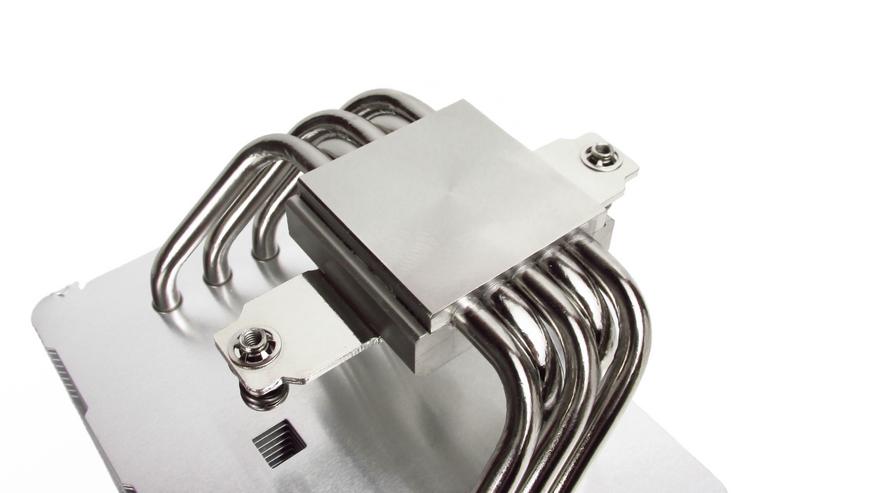

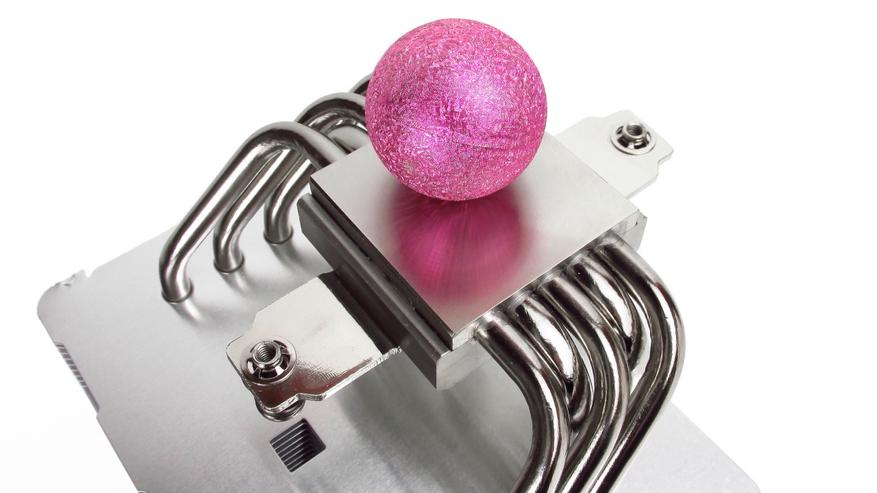

У меня нет возражений против прямого контакта, но мне всегда больше импонировали цельнометаллические подошвы. И здесь именно такое медное основание, да еще и с никелированным покрытием. Контактная площадка очень хорошо обработана, а тактильно все совершенно гладко. Хоть и нет идеальной зеркальной поверхности, но отражение предмета есть. И кроме того, что совсем отлично, видна аккуратная пайка теплотрубок к теплосъемной пластине.
![](https://ixbt.online/live/images/original/28/57/45/2022/08/25/4052e40e40.jpg)
![](https://ixbt.online/live/images/original/28/57/45/2022/08/25/bf8283cd42.jpg)
Но единственное, при проверке на просвет ровности поверхности обнаружился небольшой «горб» в центре, а в дальнейшем это показало и на отпечатке.
Вентилятор
Черный вентилятор представлен уже известной моделью DeepCool FK120. На вооружении у крыльчатки девять лопастей с расширенным изгибом. Подключение осуществляется через разъем 4-pin (PWM), а скорость вращения крыльчатки варьируется в диапазоне 500-1850 RPM.
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/25/3e4f097cb7.jpg?w=877)

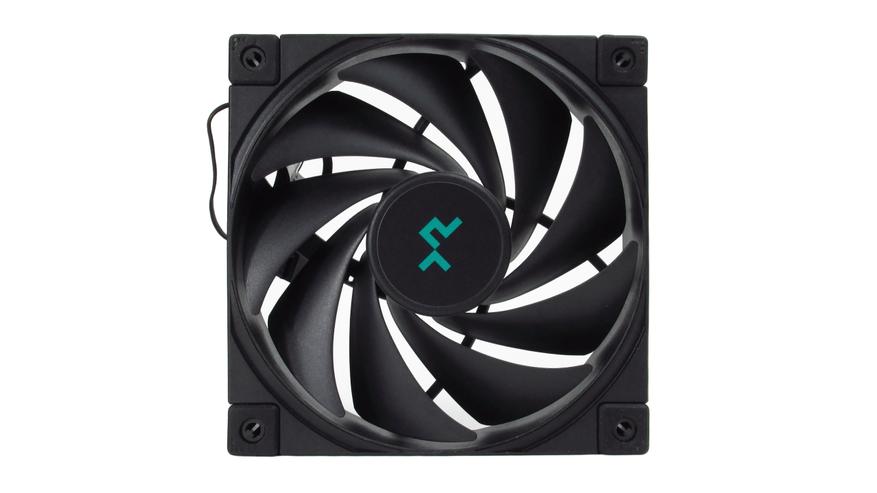

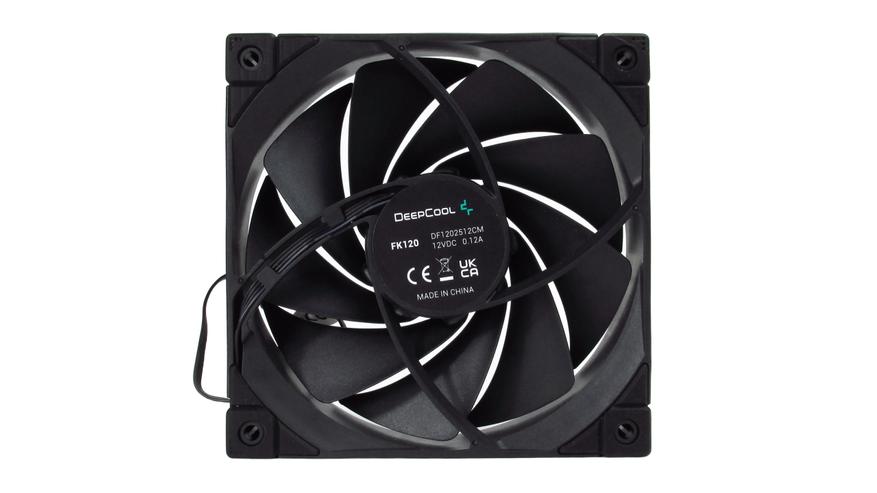

Эта модель карлсона уже хорошо себя зарекомендовала высокой эффективностью и малошумностью. Изготовление вентилятора на высоком уровне, вся обработка деталей выполнена качественно. Каких-либо недостатков не обнаружено.
![](https://ixbt.online/live/images/original/28/57/45/2022/08/25/872db35010.jpg)
![](https://ixbt.online/live/images/original/28/57/45/2022/08/25/b0d4b68683.jpg)
Виброгасящий демпфер изготовлен из резины и смотрится весьма интересно. Он объемный и охватывает сразу две стороны каркаса. У других брендов такая конструкция антивибрационных накладок еще не встречалась.
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/25/c4638b4dac.jpg?w=877)
Кулер в сборе
С установленным вентилятором радиатор приобретает еще больше органичный и эффектный вид. Надо отметить, что проволочные скобы без особых усилий удается защелкнуть в пазах радиатора. Держится вентилятор прочно.
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/25/31fb251d13.jpg?w=877)

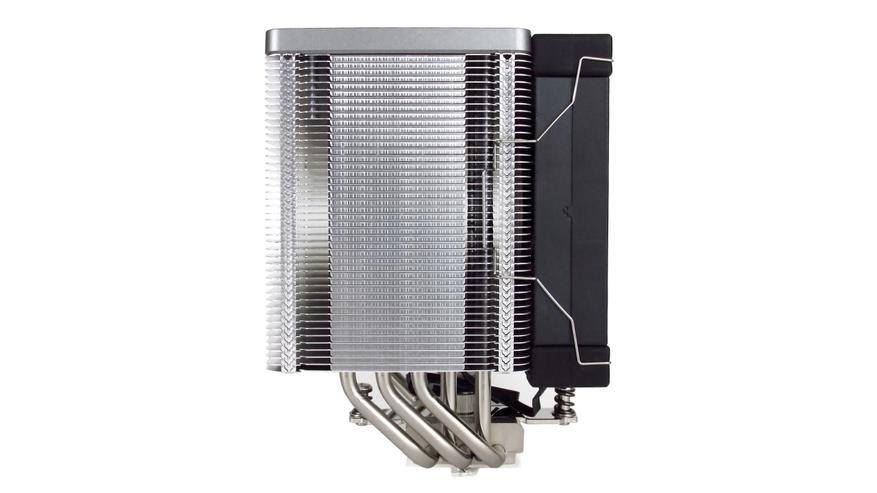

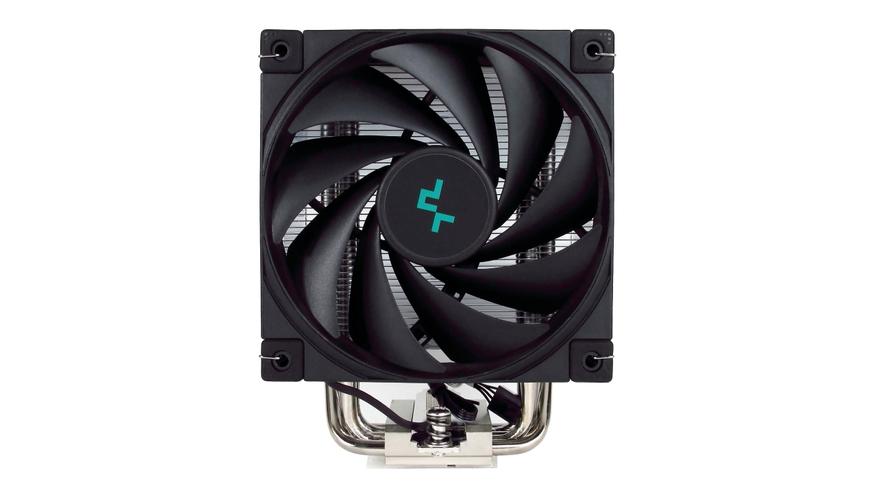

Иногда бывает, что из общего вида выбивается какая-нибудь деталь, например, это может быть вентилятор, если он имеет не совсем сочетающийся с общей картиной цвет, либо же строение самого радиатора имеет визуальные изъяны. Но здесь все подобрано и построено гармонично и внешний вид радует глаза.
![](https://ixbt.online/live/images/original/28/57/45/2022/08/25/483667d62e.jpg)
![](https://ixbt.online/live/images/original/28/57/45/2022/08/25/29288a149d.jpg)
Это касается и верхнего декоративного оформления, которое превосходно сочетается с самим радиатором, а также и с черным вентилятором.
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/25/4a1affbbfd.jpg?w=877)
И осталось узнать самое главное — эффективность данного охладителя.
Установка кулера и тестирование
Тестовая конфигурация и методика тестирования
- Мат. плата: ASUS TUF GAMING B450M-PRO II
- Процессор: AMD Ryzen 5 5600G
- ОЗУ: GeIL Orion RGB DDR4 (2x8Гб)
- Корпус: AeroCool Qs-240
- Блок питания: MSI MPG A650GF
- Монитор: ASUS VA24EHE
- Термоинтерфейс: комплектный с кулером
- ОС: Windows 10 Pro (21H2, 64-бит)
Чтобы узнать, насколько кулер успешно может справиться с охлаждением процессора, будет задействована программа Cinebench R23. А сам вентилятор будет работать в трех тестовых режимах и скорость оборотов крыльчатки будет регулироваться значениями: 20%, 50%, 100%. С помощью кондиционера в комнате поддерживалась постоянная температура в 24℃.
Установка
Для установки на AM4 потребуется всего лишь такой набор из комплектных принадлежностей. А бэкплейт используется штатный от материнской платы.
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/25/20956a8662.jpg?w=877)
Установка очень простая. Вместо штатных креплений материнской платы устанавливаем стойки из комплектного набора кулера, они в виде шайб с пластмассовыми черными «юбками». Их закручиваем плотно пальцами, дополнительный инструмент для этого не требуется.
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/25/b011c18ba6.jpg?w=877)
На них ставим прижимные пластины, которые прикручиваем шайбами. Для затягивания шайб можно воспользоваться комплектной отверткой, но не нужно прилагать чрезмерное усилие.
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/25/dcef7bb71b.jpg?w=877)
После этого наносится термопаста на крышку процессора, а перед самой установкой радиатора нужно убрать с его подошвы защитную пленку. И, как уже говорилось выше, надо еще снять верхнюю черную декоративную панель, чтобы открыть доступ для отвертки к подпружиненному винту.
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/25/8bb264dea2.jpg?w=877)
Два винта следует затягивать равномерно и до стопора. Здесь тоже не требуется грубая сила, все закручивается легко, а момент упора хорошо чувствуется.
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/25/d8b8567808.jpg?w=877)
Далее устанавливаем вентилятор и подключаем его питание, после чего ставим назад декоративную панель. Все, установка DeepCool AK500 полностью завершена. Нет никаких сложностей и особенных нюансов при проведении этой работы.
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/25/1a85caecd3.jpg?w=877)
Комплектная термопаста и отпечаток

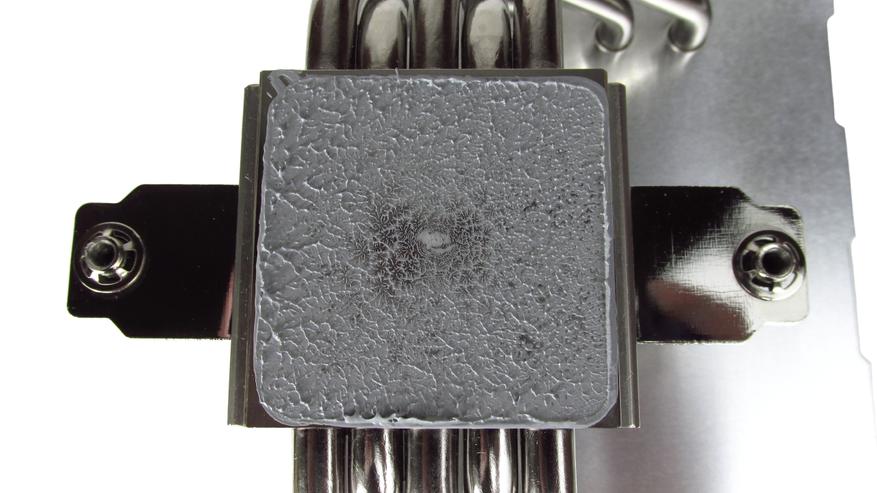

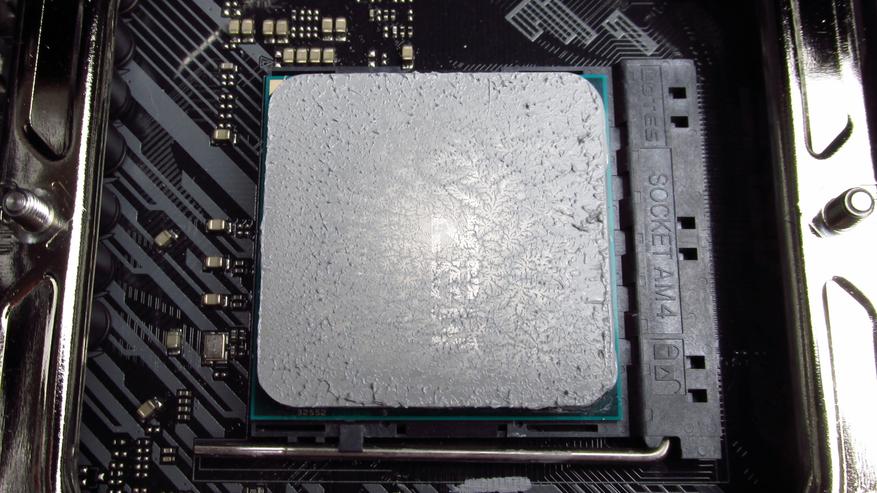

По комплектной термопасте не удалось найти какую-либо информацию, но она не понравилась. У нее густая консистенция и очень плохо наносится на крышку процессора. Поэтому снять с ней качественный отпечаток не было возможности. Но чтобы все же его получить, была использована термопаста от другого производителя.
![](https://ixbt.online/live/images/original/28/57/45/2022/08/25/6611e0a45d.jpg)
![](https://ixbt.online/live/images/original/28/57/45/2022/08/25/c09ff4e52f.jpg)
Как видно, по центру идет максимальный прижим, что подтверждает наличие «горба» на контактной площадке кулера, о чем и было сказано ранее. Но в целом отпечаток можно назвать хорошим, термопаста равномерно распределена и прижим есть по всей поверхности.
Тестирование
Сразу после первого включения был сделан пробный тест в автоматическом режиме работы вентилятора. Все отлично и нет никаких проблем с охлаждением процессора.
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/26/99fbe30534.jpg?w=877)

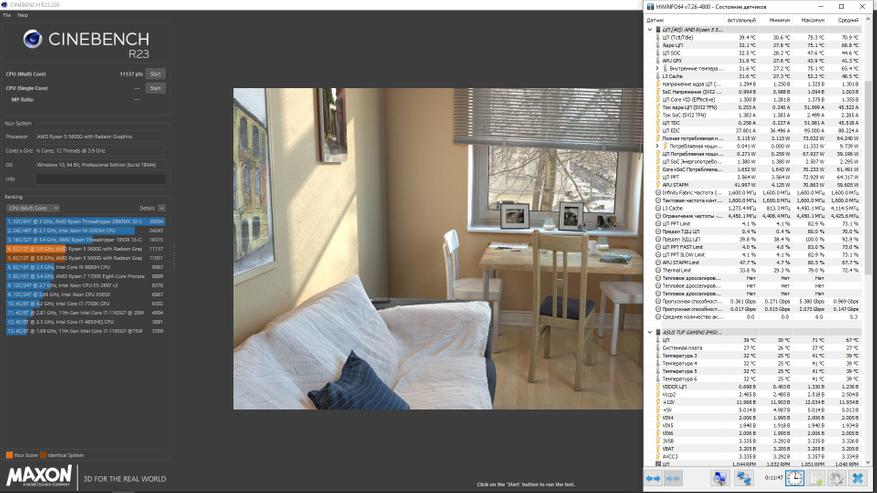

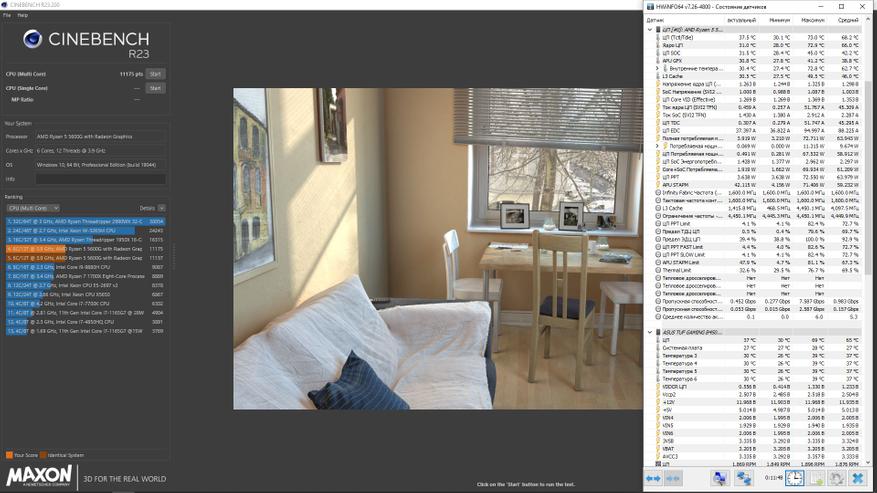

Дальнейшее испытание с процентным изменением оборотов вентилятора шло подряд. Ниже можно увидеть скриншоты с полученными результатами, а также и сводную диаграмму.
![](https://ixbt.online/live/images/original/28/57/45/2022/08/26/1b3949725f.jpg)
![](https://ixbt.online/live/images/original/28/57/45/2022/08/26/00ec786900.jpg)
![](https://ixbt.online/live/images/original/28/57/45/2022/08/26/d362b493af.jpg)
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/26/22c1c8c9d8.jpg?w=877)
Охладитель прекрасно показал себя в ходе тестирования и ни на одном режиме работы не было провала. К критической температуре процессора даже близко не было приближения.
Выводы
В очередной раз компания DeepCool выпустила качественный продукт, который достойно занял свое место в успешной серии кулеров.
DeepCool AK500 сочетает в себе красивый и строгий внешний вид, а также отличную производительность. Существенных недостатков не было обнаружено, собран он аккуратно, все ровно и симметрично. Никелированное покрытие равномерно нанесено на теплотрубки и основание. Стоит отметить хорошую обработку контактной площадки, и пусть она не зеркальная, но поверхность гладкая и нет следов фрезы. Как еще одно достоинство, что встречается сейчас уже редко, между теплотрубками и теплосъемником есть пайка. Комплектный вентилятор продемонстрировал хорошую тихую работу, его становится слышно ближе к максимальным оборотам, а это уже почти 1900 RPM, и при этом небольшой шум не раздражает слух, нет никаких паразитных звуков. Также радует наличие дополнительных проволочных скоб и отвертки в комплектации. Ну и конечно в плюсы идет беспроблемная совместимость с высокими радиаторами модулей ОЗУ и его простая установка на материнскую плату.
К некоторым недостаткам можно отнести комплектную термопасту, она густая и ее очень неудобно использовать. Не критично, но есть замечание по наличию небольшого горба на подошве, но на отводе тепла это не сказалось, прижим с крышкой процессора все равно плотный и равномерный.
![](https://img.ixbt.site/live/images/original/28/57/45/2022/08/26/c32a375197.jpg?w=877)
Достоинства
- Внешний вид
- Производительность
- Качественная и аккуратная сборка
- Никелированное покрытие теплотрубок и основания
- Хорошая обработка контактной площадки
- Тихий комплектный вентилятор
- Простота установки
- Хорошая комплектация
Недостатки
- Густая термопаста неудобна в использовании
