Почему американские чертежи синие, а не белые, как во всем мире

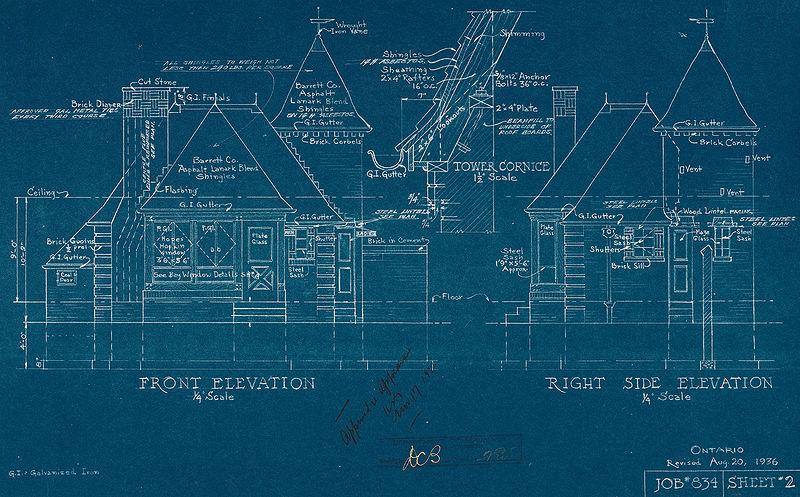

Если вы когда-нибудь видели старые чертежи, сделанные в США, то вы, наверное, заметили, что они отличаются от привычных нам не только размером и форматом, но и цветом бумаги. Почему же в США было принято использовать синюю бумагу для чертежей?
Синие чертежи в США появились в конце XIX века, когда был изобретен способ копирования чертежей с помощью химической реакции. Этот способ научно называется «цианотипия», (в английском языке общепринято — «blueprint», а у нас его прозвали еще проще — «синька») и заключался в следующем: на белую бумагу наносился слой химического раствора, содержащего железо и цианид. Затем на эту бумагу прикладывался оригинальный чертеж, выполненный на кальке черными чернилами или карандашом. После этого бумагу подвергали воздействию солнечного света или искусственного ультрафиолетового излучения. В результате химической реакции раствор становился синим и переставал быть растворимым в воде, а те места, которые были закрыты черными линиями чертежа, оставались белыми. Само собой, чтобы линии чертежа не засветились, копию необходимо было промыть. Таким образом, получалась копия чертежа в инвертированных цветах, так называемый негатив. Этот способ был дешевым, простым и быстрым, поэтому он быстро распространился среди инженеров, архитекторов и строителей в США и других странах, таких как Канада, Великобритания, Франция, Германия, Италия, Испания, Япония, Китай и др.
Со временем blueprint был усовершенствован и модифицирован. В частности, был изобретен процесс получения позитивной копии чертежа — «диазотипия» (или «whiteprint», при этом методы использовались всё равно аналогичные, поэтому у нас он так и остался «синькой»), что повышало удобность чтения такой копии. Этот способ был более экологичным и безопасным, чем цианотипия, так как не использовал токсичные вещества, такие как цианид.
Однако, несмотря на это, синяя бумага для чертежей не утратила своей популярности в США. Многие инженеры и архитекторы продолжали использовать оригинальный метод создания синих копий, так как он был более привычным. Кроме того, синяя бумага имела свои преимущества: она была более устойчива к влаге и грязи, чем белая, и лучше видна на фоне других документов. Конечно, современные американские инженеры уже давно выполняют чертежи на белой бумаге, но синяя бумага до сих пор имеет символическое значение: она ассоциируется с профессионализмом, качеством и данью традициям. Поэтому синька стала своего рода стандартом в США, который иногда применяется до сих пор.
16 комментариев
Добавить комментарий
если есть родители — поспрашивайте, что такое была синька и для чего она при стирке использовалась
Также имею где-то на антресолях комплект чертежей крейсера Новик на такой бумаге в личном пользовании.
У синьки один большой недостаток — такая бумага по каким-то причинам очень плохо держит сгибания и моментально обтрепывается(истирается слой с информацией) а потом и рвется по линии сгиба. Поэтому такие чертежи лучше хранить в рулонах.
И как только появилась возможность сперва рисовать плоттером по ватману, а позже — печатать струйником по обычной бумаге — синьку забыли моментально.
Были еще электрофотокопировальные машины. С какого года появились у нас в проектных организациях не помню, но в 80-е — 90-е уже были. Работали уже не на просвет, а на отражение, соответственно можно было делать копии напрямую с ватмана, бумаги. Профессия копировщиков, вычерчивающих кальки стала ненужной.
Для сдачи в архив с бумаги копировали на таких аппаратах на кальки. А дальше можно и на белую бумагу на них же, и на синьку по старой технологии в нужном количестве размножать
При обработке изображений используется гексацианоферрат, но это совсем не то же самое, что крайне токсичные цианиды.
Хотя, и гексацианоферрат для этого процесса необязателен, его можно заменить танином, тогда изображение будет чёрно-белым.
Название процесса происходит от греческого «циан», что означает синий. Изображение синее, потому и название такое.
И кстати по поводу предыдущего комментария – американцы никак не держались за цианотипию, поменяли как и все. И да, в той же Японии в банки до сих пор носят дискеты, а министерство экономики, торговли и финансов только в прошлом месяце отменило требование к заявителям предоствлять документы на дискетах.
