Кастомная клавиатура: что стоит знать новичку при выборе и сборке
Сборка кастомной клавиатуры – достаточно ресурсоемкий процесс как в плане финансов, так и временных затрат. В этом материале я перечислю основные аспекты при выборе кастома: на что стоит обращать внимание, и чему отдать предпочтение при первой сборке.
![](https://img.ixbt.site/live/images/original/20/28/05/2023/05/04/9d22a27949.png?w=877)
Содержание
Состав кастомной клавиатуры
Данная периферия имеет множество различных элементов и нюансов, в которых легко запутаться. Тем не менее важно уделить выбору каждого из них достаточно времени, ведь от отдельного компонента зависит качество, комфорт использования, ну и, конечно же, цена. К обязательным элементам относятся:
- корпус (case);
- плата (PCB);
- плейт (Plate);
- свитчи;
- кейкапы;
- стабилизаторы;
- кабель.
![](https://img.ixbt.site/live/images/original/20/28/05/2023/05/04/e7d6f9d29b.png?w=877)
Это минимальный набор для того, чтобы клавиатура просто функционировала. Однако имеется и ряд других компонентов, которые всячески улучшают качество её работы или обслуживания:
- прорезиненные ножки;
- комплект для сборки;
- шумоподавляющая прокладка;
- пуллеры (съёмники) для свитчей и кейкапов;
- смазки для свитчей и стабилизаторов.
Выбор дополнительных компонентов производится индивидуально, а затраты на их покупку минимальные, поэтому разбирать процесс их подбора здесь я не буду. Гораздо больше внимания требуют основные элементы кастомной клавиатуры, которые я рассмотрю далее.
Определитесь с форм-фактором и стандартом раскладки
Первое, что нужно сделать при сборке кастомной клавиатуры – определиться с форм-фактором. От него будет зависеть выбор всех дальнейших элементов. Таких размеров много, но отмечу лишь самые распространённые в порядке убывания:
- 80% (TKL);
- 60%;
- 65% и 75%.
![](https://img.ixbt.site/live/images/original/20/28/05/2023/05/04/b3e79f9175.png?w=877)
Чем меньше процент у форм-фактора, тем меньше кнопок будет на клавиатуре. Если у вас нет цели взять максимально компактный девайс, то лучше рассмотреть 80%, так как для такого размера на рынке кастома имеется наибольший ассортимент комплектующих.
Что касается стандарта раскладки, то существует ISO (международный) и ANSI (американский). Самый просто способ их отличия – посмотреть на клавишу Enter и левый Shift: у ANSI Enter имеет одноэтажную конструкцию, а Shift более вытянутый; ISO имеет двухэтажный Enter, а Shift имеет размер обычной клавиши. Ещё существует японский стандарт JIS, но он в кастомной периферии у нас почти не используется. При сборке важно следовать стандарту, чтобы он совпал на плате, плейте и кейкапах. В противном случае придётся заменять отдельные элементы на подходящие.
Корпус
Основа клавиатуры. Главным отличительным параметром здесь является материал, из которого выполнен корпус. Самыми распространёнными являются корпусы из ABS-пластика и поликарбоната, а также металла. Первые два материала отлично подойдут, если вы хотите иметь беспроводной тип подключения, так как металл в некоторых случаях будет отражать сигнал. Также металлические корпусы чаще нуждаются в шумоподавляющих прокладках, однако отличаются прочностью и устойчивостью всей конструкции. Цена у металлических кейсов также несколько выше.

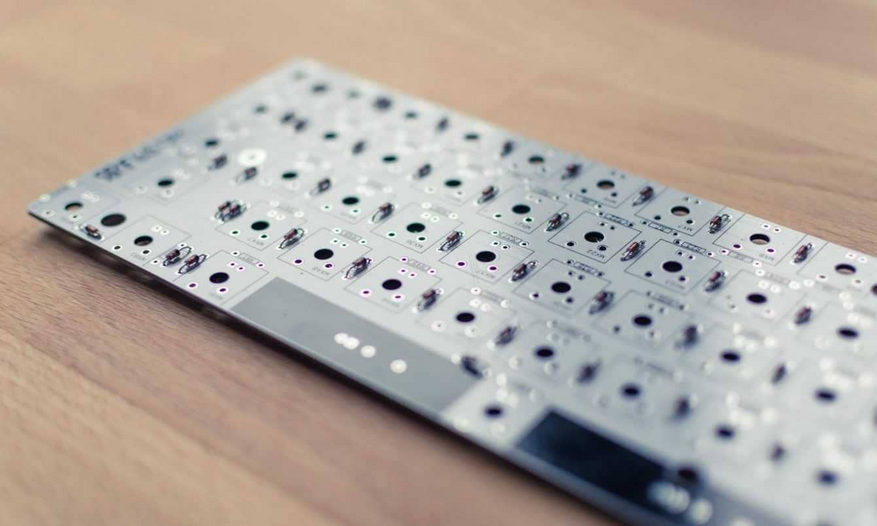

Плата
Главное, на что стоит обращать внимание при выборе платы – формат крепления свитчей (переключателей). Он может быть Hot Swap или фиксированный. Hot Swap более распространён, так как позволяет быстро установить или заменить свитчи, а также даёт возможность более гибкой работы с подсветкой.
![](https://img.ixbt.site/live/images/original/20/28/05/2023/05/04/63cd647fa6.png?w=877)
Фиксированный формат крепления используется всё реже, так как для установки свитчей на такую плату вам придётся вооружиться паяльником и прямыми руками. После пайки свитчи нельзя будет заменить, что является большим минусом, хотя сама конструкция в таком случае будет более устойчива (без ощутимых люфтов).
Плейт
Не путайте с платой. Плейт – верхняя решётка над платой, которая нужна для визуальной составляющей, а также для фиксации свитчей и стабилизаторов (в зависимости от типа их крепления). Плейты также отличаются по материалу, где к самым практичным и востребованным можно отнести поликарбонат и алюминий. Первый стоит дешевле, а также может изгибаться. Алюминий дороже и почти не гнётся, обеспечивая более стабильный и твёрдый отклик при нажатии.
![](https://img.ixbt.site/live/images/original/20/28/05/2023/05/04/be521f2cb8.png?w=877)

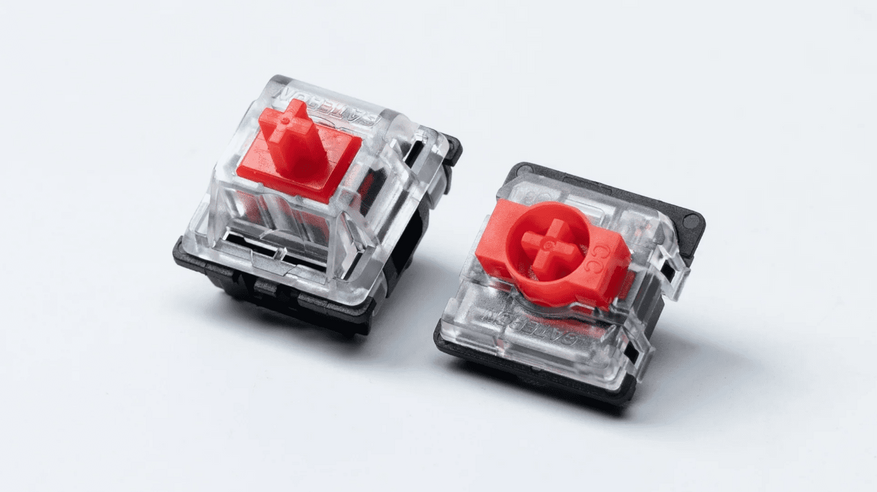

Свитчи
Свитчи имеют массу параметров, поэтому к их выбору стоит подойти с особой подготовкой. Если кратко, то существуют линейные, тактильные и кликающие свитчи. Ещё они различаются по цветам, которые определяют силу нажатия. Здесь всё максимально субъективно, поэтому лучше предварительно протестировать все виды вручную.
![](https://img.ixbt.site/live/images/original/20/28/05/2023/05/04/f14de99e40.png?w=877)
Что касается выбора свитчей под кастом, то здесь важно учитывать способ их крепления: существуют 3-пиновые (plate, то есть крепятся на плейте) и 5-пиновые (PCB – крепятся непосредственно на плате). Вторые более сложны в установке, зато отличаются стабильностью. Для PCB-свитчей нужны специальные отверстия на плате, поэтому смотрите, есть ли они у вас. В крайнем случае 2 пластиковых пина, отвечающих за крепление на плате можно просто удалить подручными методами и закрепить переключатель на плейте. Но чтобы не мучатся, лучше продумать этот момент заранее.
Кейкапы
Как я упомянул в начале материала, главное в кейкапах – их соответствие стандарту раскладки. Также обращайте внимание на совпадения с юнитами (1 юнит – единица размера клавиши), отдельные плейты и платы могут иметь нестандартные юниты. Здесь также нужно знать немалую теоретическую базу, описание которой сейчас растянет и так длинный материал. Главное помните, что такой параметр у кейкапов существует, а невнимательность может усложнить весь процесс сборки.
Стабилизаторы
Ситуация аналогичная со свитчами: формат крепления делится на Plate и PCB. Первый легко крепится, но чуть менее стабильный, а второй устойчив, но требует отверстий в плате. Также помните, что PCB крепление требует разборки корпуса клавиатуры для изъятия, например, когда это нужно для смазки.

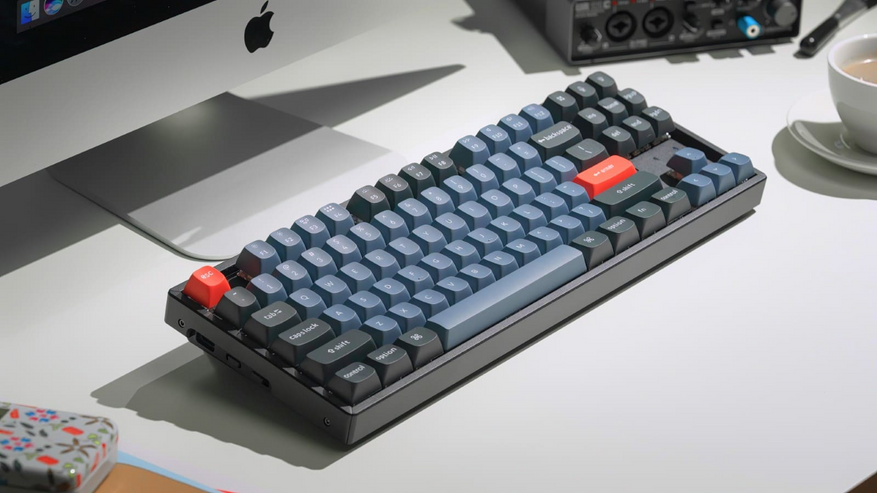

При сборке кастомной клавиатуры вы также можете встретиться с таким понятием как «база». Она представляет собой готовую основу, состоящую из корпуса, платы и плейта – отличный вариант для новичков, так как он ускоряет процесс сборки и сводит к минимуму возможные ошибки совместимости. С базой вам остаётся лишь подобрать желаемые свитчи, кейкапы и кабель.
![](https://img.ixbt.site/live/images/original/20/28/05/2023/05/04/415a3aeed4.png?w=877)
Подведём итоги
При сборке кастомной клавиатуры стоит учитывать множество факторов. Здесь не всё так стандартизировано, то есть вы не можете взять любой из понравившихся компонентов и точно получить работающее устройство. Постарался максимально кратко описать все нюансы, и надеюсь, что данный материал поможет получить желаемый результат.
