Внешний аккумулятор Tronsmart Edge 20000mAh (QC3.0/VoltiQ/FCP)
Небольшой обзор-тестирование внешнего аккумулятора Tronsmart Edge 20000
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/695db03aa7.png?w=877)
Приобретался внешний аккумулятор в официальном магазине Tronsmart Россия Купить
Характеристики:
- Емкость 20000 мАч
- Вход (порт Micro-USB): 5 В / 3 A, 9 В / 2 A, 12 В / 1.5A
- Вход / выход (порт Type-C): 5 В / 3 A
- Выход (Quick Charge): 5-6,5 В / 3 А, 6,5-9 В / 2 А, 9-12 В / 1,5 А
- Выход (VoltiQ): 5 В / 2,4 A
- Размер: 151 x 79 x 26 мм
- Вес: 395,5 г
В комплекте идет зарядный кабель и чехол, а также различные информационные вкладыши.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/b05085a329.jpg?w=877)
Помимо вполне приличной емкости, отмечу «всеядность» внешнего аккумулятора: это поддержка нескольких стандартов быстрой зарядки сразу. Это и Qualcomm Quick Charge 3.0, VoltiQ и FCP Fast Charging technology.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/4e78ee5cd7.jpg?w=877)
На передней панели устройства присутствуют четыре гнезда разных стандартов USB
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/2abff94a75.jpg?w=877)
Итого, устройство позволяет заряжать до трех гаджетов одновременно (!), причем все с большими токами.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/4141f2c370.jpg?w=877)
Заказ и получение устройства были в аккурат перед Новым Годом.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/8e7b35a77d.jpg?w=877)
Внешний аккумулятор Tronsmart Edge 20000mAh поставляется в интересной картонной коробочке, запаянной в полиэтилен.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/5520ac21cc.jpg?w=877)
Есть «ушко», чтобы повесить на витрину
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/7e5336290b.jpg?w=877)
Размеры упаковки примерно 19 см х 11 см х 4.5 см
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/1009102496.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/8a6fc550a8.jpg?w=877)
На обратной стороне приведены подробные ТТХ устройства
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/c99e3445d1.jpg?w=877)

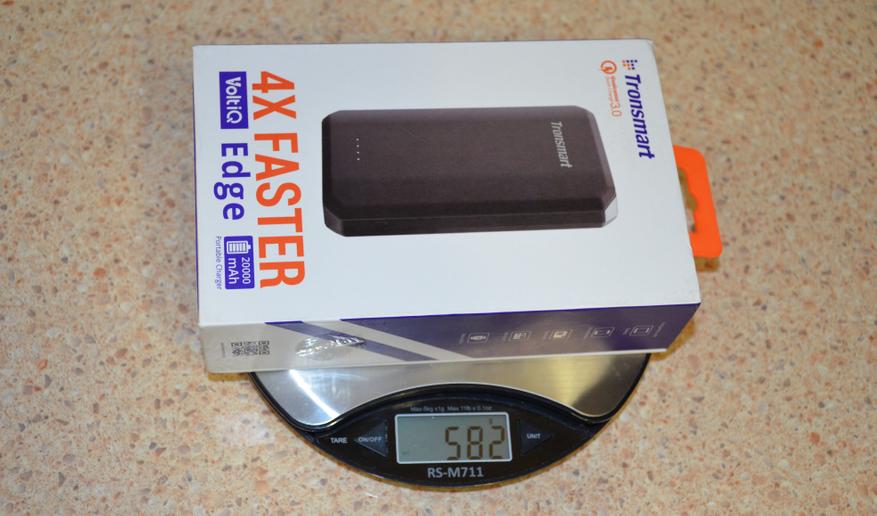

Масса упаковки 580 г
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/958cf053b9.jpg?w=877)
Распаковываем.
Внутри находится внешний аккумулятор Tronsmart Edge 20000mAh.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/138d9668ae.jpg?w=877)
Устройство изначально находится защитном пакете. А вот под ним находится комплектный чехол.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/c7de1c5dca.jpg?w=877)
Комплект поставки на фотографии
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/4d08a7fc68.jpg?w=877)
Внешний вид Tronsmart Edge
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/1383aeba1c.jpg?w=877)
В руке лежит удобно, покрытие антискользящее (типа софт-тач).
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/e9b74860c6.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/61b8db6b3b.jpg?w=877)
Масса около 400 г
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/9de15bd66f.jpg?w=877)
Сравнение с павербанком Bestier 20000mAh
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/0c8bb0b0dc.jpg?w=877)
Размеры Tronsmart Edge примерно 15 см х 8 см х 2.5 см
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/3aa9f77214.jpg?w=877)
Панель с разъемами для подключения устройств
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/0e6ab17b4a.jpg?w=877)
На обратной стороне присутствует табличка с подробными характеристиками
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/7ccad7c1bd.jpg?w=877)
И есть надпись Tronsmart
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/d3f459a141.jpg?w=877)
Кнопка включения находится в верхней части устройства. на боковой грани
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/c3ecf234b3.jpg?w=877)
А также присутствует индикация уровня заряда из 4х светодиодов.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/5d7f4cb1ff.jpg?w=877)
Кабель MicroUSB-USB из комплекта (плоский, на 2А)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/77f13f8107.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/31f90b286b.jpg?w=877)
Также внутри были вкладыши с информацией и инструкция
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/61d4e23227.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/9ac8ca0852.jpg?w=877)
Фотография инструкции (страница с основными ТТХ)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/5bdd2db0ed.jpg?w=877)
Комплектный чехол (Синтетика, серый цвет)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/4ef7d08bc4.jpg?w=877)
С изнаночной стороны
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/86d4ddb3c6.jpg?w=877)
Пошив приличный, швы ровные, нитки не торчат.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/8eec4563ab.jpg?w=877)
Вот так можно носить и пользоваться Tronsmart Edge
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/8aeba34ffe.jpg?w=877)

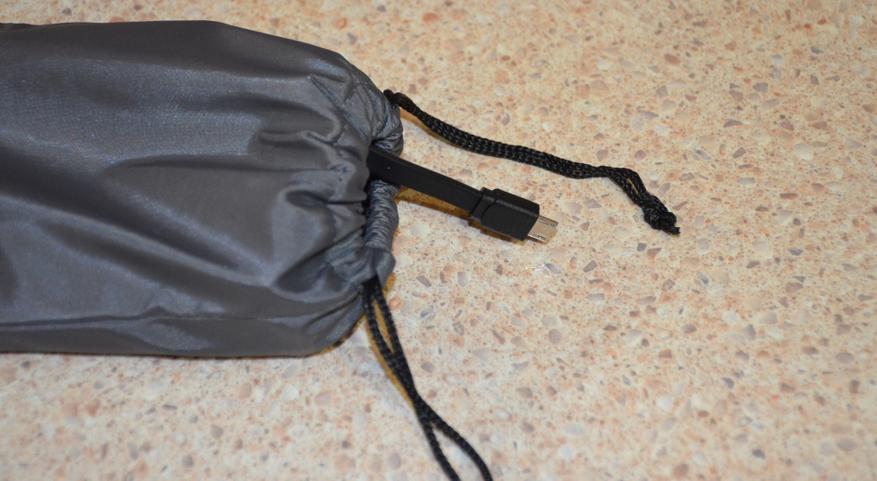

Внутри также помещается зарядный кабель. Если его извлечь — то можно прямо так и заряжать смартфон
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/a7de4e7f44.jpg?w=877)
Ну либо все убрать и затянуть завязки
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/cff9209aa6.jpg?w=877)
Несколько слов про возможности внешнего аккумулятора Tronsmart Edge 20000
Во-первых, проверил возможность заряжания самого устройства от источника с QC3.0. Поддерживается (на фото режим 12В до 1.5А)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/c85c0cf195.jpg?w=877)
Во-вторых, проверил отдачу QC на смартфон (6В, около 2А).
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/dc9dcefc16.jpg?w=877)
И другой павербанк Bestier 20000, который тоже умеет заряжаться с QC
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/c724c56394.jpg?w=877)
На вход белого павербанка поступает 9В и 2А.
Индикация QC 9В.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/e91beab137.jpg?w=877)
В третьих, проверил полную емкость на заряд разряженного внешнего аккумулятора Tronsmart Edge
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/6f3f21ab22.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/39370d51cf.jpg?w=877)
Время теста 15:32 чч: мм, емкость 19220 мАч (96.7 Вт*ч). Обнулил USB тестер.
Стандартные тесты на отдачу тока:

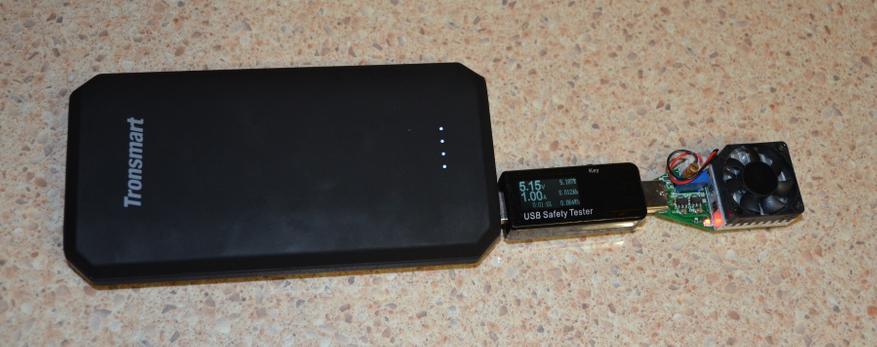

5В 1А. Главным критерием в этих тестах является стабильность напряжения 5В при определенной нагрузке.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/7d69764bc1.jpg?w=877)
5В 1.5А
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/f147322105.jpg?w=877)
5В 2А.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/caad14bd99.jpg?w=877)
5В 2.4А
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/b678d5854f.jpg?w=877)
5В 3.0А
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/9172d86011.jpg?w=877)
Результат очень хороший. В приведенных тестах на один порт напряжение не снижалось ниже 5.0В.

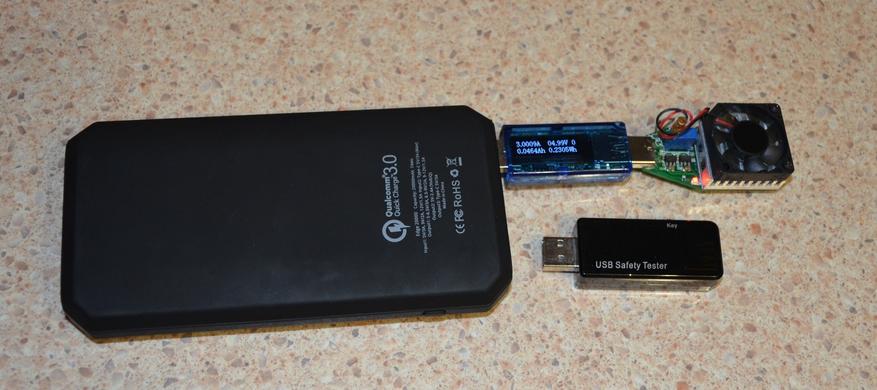

Далее тестирую второй выход одновременно с первым. Подключаю дополнительно еще нагрузку.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/c5dbe27910.jpg?w=877)
На электронной нагрузке выставлено 3.0А
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/2b0fe9b89a.jpg?w=877)
Подключаю смартфон в качестве потребителя 1.5А
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/e1df79e85e.jpg?w=877)
А вот тоже самое, но с QC для смартфона. Ток 2А на смартфон.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/473c25c066.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/782500b530.jpg?w=877)
Еще вариант нагрузки с QC — заряжаем от внешнего аккумулятора еще один внешний аккумулятор
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/cb542723f4.jpg?w=877)
Потребление 9В 2А. Плюс электронная нагрузка на втором порту. Обратите внимание — напряжение стабилизируется с большой точностью, просадок нет (!)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/1bc5733411.jpg?w=877)
Оценка нагрева после нескольких часов работы Tronsmart Edge (заряжал два устройства током ~2А каждое).
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/929124be5a.jpg?w=877)
Выводы по тестированию: внешний аккумулятор обеспечивает заявленные характеристики, в том числе заряжание устройств с QC (и другими типами быстрой зарядки), а также одновременную работу с большим током с несколькими устройствами.
Теперь немного внутренностей Tronsmart Edge 20000.
Берем специальные инструменты для вскрытия пластиковых корпусов и пытаемся разобрать корпус
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/5f3bb0c308.jpg?w=877)
Внутри сдвоенная литиевая батарея аккумуляторов (2х10000 мАч 3.7В) плюс силовая плата.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/6b188cab89.jpg?w=877)
Силовая плата идет сразу с установленными разъемами
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/dbf99057bf.jpg?w=877)

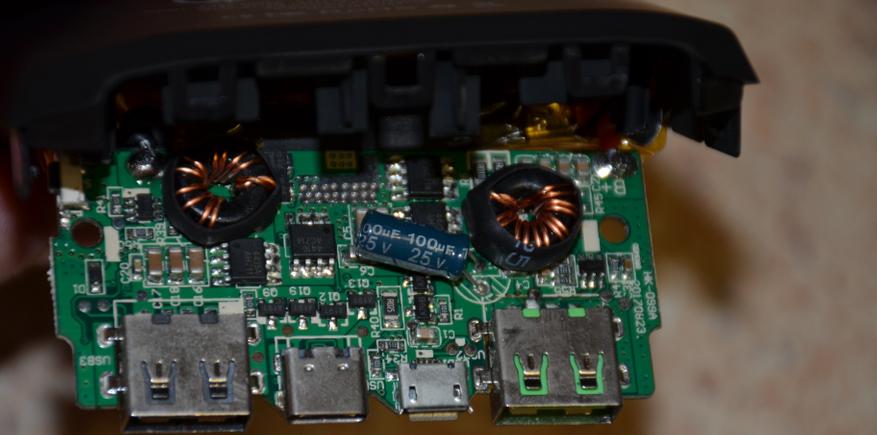

Внешний вид платы
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/47ff438c20.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/4e0fe110f8.jpg?w=877)
Работа индикатора уровня заряда
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/8df7df64b0.jpg?w=877)
И еще пара фото литиевых ячеек
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/b65054f490.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/16a94bc732.jpg?w=877)
Собираем обратно, включаем, еще раз проверяем работу устройства.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/3d87f71e4c.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/a5daa96314.jpg?w=877)
Для сравнения — осциллограммы не очень качественных китайских внешних аккумуляторов под нагрузкой (выставляю ток 2А)
Пульсации 200 мВ.
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/c4b001a2c1.jpg?w=877)
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/7b658b1da2.jpg?w=877)
Ну а что касается самого устройства — от внешнего аккумулятора на 20000 мАч можно зарядить 5-6 раз iPhone, раза 4 телефоны посерьезнее, и почти 3 раза смартфон с огромной батареей, типа Mi Max 2. Это отличный результат!
В целом можно рекомендовать к покупке внешний аккумулятор Tronsmart Edge 20000mAh как имеющий честную емкость, качественную схемотехнику, а также обладающий поддержкой QC3.0/VoltiQ/FCP КУПИТЬ
![](https://ixbt.online/live/images/original/01/65/94/2018/01/14/66b42a014b.jpg?w=877)
