Xiaomi Smart Wireless Switch — беспроводная кнопка для управления системой умный дом

Продолжаю свою серию обзоров, посвященную автоматизации бытовых задач, при помощи технологий умного дома, или как еще ее называют — «интернет вещей». Сегодня я расскажу про самый доступный контролер управления умным домом экосистемы Xiaomi — Xiaomi Smart Wireless Switch, а попросту беспроводную кнопку. Но перед тем как начать, хотел бы еще пару слов сказать о самой системе Умный дом.

Где купить?

Gearbest Banggood Aliexpress  JD.ru

Написал столько, что решил забрать под спойлер. Рекомендую к прочтению, для понимания сути.

Спойлер

В упрощенном, структурном виде, систему Умный дом можно рассматривать как программно-аппаратный комплекс, в задачи которого входит управление различными бытовыми задачами — такими как освещение, климат контроль, мультимедиа, видео наблюдение и так далее. Способов применения — очень много, как и реализаций.
Логика работы этой системы заключается в выполнении определенных действий, в зависимости от заданных условий — назовем это сценариями. Все эти сценарии изначально заведены в систему вручную. Сценарии можно условно разделить на три категории в степени зависимости от человека —
1. Полностью автоматические — участия человека не нужно. Например — климат контроль — получая данные с датчиков температуры и влажности, система самостоятельно управляет работой увлажнителей воздуха или кондиционеров. Другой пример — работа по расписанию — например включение или выключение водонагревателей. В зависимости от времени и дня недели, система делает это самостоятельно.
2. Полуавтоматические — здесь имеется непрямое участие человека. Например — человек открывает окно, система получает об этом уведомление от датчика открытия и отключает работу тех же увлажнителей или кондиционеров. Другой пример — получение уведомления от датчика движения — и система, в зависимости от активного в данное время суток и дня недели сценария, решает — включить ей свет, или активировать систему сигнализации.
3. Ручные — здесь необходимо прямое воздействие человека, при помощи либо управляющего системой устройства — здесь я подразумеваю смартфон/планшет/компьютер — или составляющей части системы умный дом. Это может быть как классический пульт ДУ — так и устройства, которые я буду называть — «контролерами». Про одно из таких устройств — я рассказывал недавно — Xiaomi Mi Magic Cube. К этому же классу устройств относится и обозреваемая сегодня беспроводная кнопка. По принципу своего действия она, как и куб — по сути тоже являются датчиками — если датчик движения реагирует на движение, то куб реагирует на тряску, а кнопка — на нажатие. Называть эти устройства ПДУ, а тем более обучаемыми ПДУ — некорректно, да и обучить то их ничему нельзя, обучается умный дом — что ему делать при том или ином воздействии на контролер.

Так же, логика системы умный дом Xiaomi — позволяет писать два типа сценариев, первый из которых создается в основном приложении Mi Home — кнопка "+" — Add scene — и содержит в себе только перечень действий. Такие сценарии можно запускать или вручную или устанавливать как действие в других сценариях. Это удобно, когда есть необходимость запускать одну и ту же очередность действий при различных условиях. Второй — создается в меню любого устройства системы и содержит кроме перечня действий и условие — это может быть и таймер — срабатывание по времени, и любой датчик системы — движения, открытия или действие с контролером — переворот кубика или двойной клик на кнопку.

С вступлением покончено — теперь про героя обзора. Поставляется, как и все ранее обозренные устройства экосистемы в белой картонной коробке с полиграфией выполненной в градациях серого.

В комплекте, если не считать буклета на китайском идет сама кнопка, и запасной комплект двустороннего скотча.

На задней стороне кнопки так же имеется уже наклеенный двусторонний скотч, и краткая технологическая информация, из которой становится известно, что элементом питания служит CR2032. Так же на задней крышке имеется отверстие кнопки сопряжения и светодиодный индикатор.

Задняя крышка крепится при помощи трех защелок. Когда она будет приклеена скотчем — за счет фиксации крышки, достаточно будет просто провернуть кнопку вокруг своей оси, чтобы открыть. А сейчас понадобилось слегка приподнять защелки и крышка открылась. Замена элемента питания несложная и быстрая.

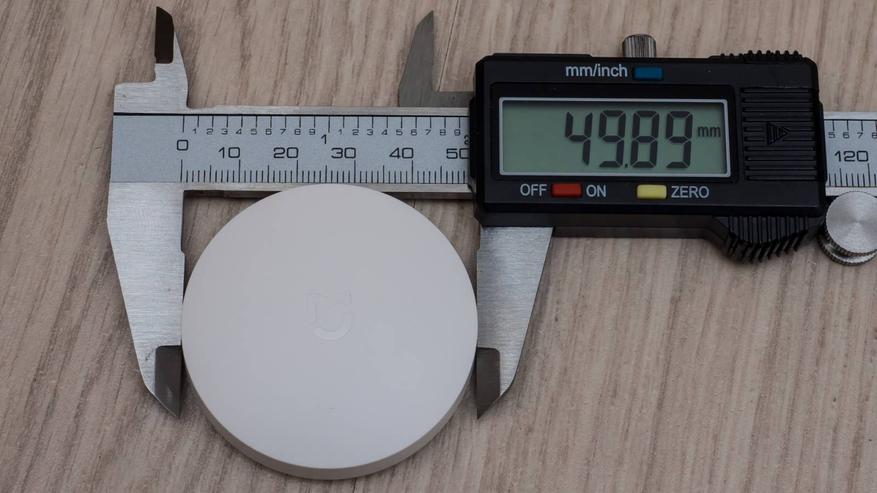

Диаметр кнопки 5 см

Вес — 19 грамм, так что на скотче она будет висеть отлично, благо скотч Xiaomi со своими устройствами поставляет качественный.

Для сопряжения с Xiaomi Gateway — кнопка как и другие беспроводные датчики использует протокол ZigBee — понадобится скрепка, в комплекте она не идет. Можно использовать скрепку от sim лотка смартфона, или просто разогнутую канцелярскую скрепку.

Для подключения — запускаем плагин управления Xiaomi Gateway — добавить устройство, и из появившегося списка устройств, выбираем самое первое — кнопку. Далее система предложит, при помощи скрепки нажать на кнопку сопряжения, подождать тройного подмигивания светодиода и отпустить. После чего устройство будет подключено, при желании можно добавить его в группу той или иной комнаты.

Останется только задать имя для кнопки и она готова к работе. Отдельного плагина для работы с контролером нет. Кнопка видна в списке устройств плагина управления шлюзом Xiaomi Gateway, а так же ее можно выбрать как условие срабатывания к любому создаваемому сценарию. По понятным причинам — в перечень действий сценариев кнопку добавить нельзя.

По аналогии с датчиками движения и кубом, при нажатии на строку кнопки в перечне устройств, откроется страница с двумя вкладками — на первой из которых отображается журнал срабатываний кнопки, на второй — список сценариев в которых она участвует. В этой вкладке так же имеется ряд рекомендаций по написанию сценариев.
Кнопка распознает три варианта воздействия — клик, двойной клик и длинный клик — с удерживанием порядка 3 секунд. Каждое из этих действий — может устанавливаться как условие активации сценария.

Рассмотрим примеры применения контролера. Начну с классики жанра — сценарий, который по однократному нажатию на кнопку проигрывает на шлюзе мелодию дверного звонка. Одновременно с этим сценарием, на двойной клик можно установить действие — включение радио на шлюзе, а на длинное нажатие — включение/отключение светодиодной подсветки.

Продолжим простейшие примеры — управление освещением. Одиночное нажатие — включение/выключение лампочки. Просто, удобно и применимо в быту — лампочка может находится например под потолком, а кнопка — там где удобно вам — от проводов вы совершенно не зависите. Длинный клик — включение лампочки с заданной яркостью на заданный промежуток времени. Зашли в кладовку например — свет включили, а выключить уже нет возможности — руки заняты. Теперь беспокоится об этом не надо, через заданное время лампочка выключится сама.

Более сложный сценарий — плавное включение — состоит из последовательности действий — лампочка включается на 25% яркости, через 5 секунд — 50, еще через 5 — 75, еще через 5 — 100%. Время переключения и градации яркости — задаете по мере необходимости.

Еще способ применения — если кнопка у вас находится в удобном, но неприметном месте — включение и выключение режима сигнализации на шлюзе. Теперь любой член семьи, уходя или приходя домой сможет ставить и снимать сигнализацию без необходимости иметь смартфон с аккаунтом имеющим право управлять системой.
Лично у меня сейчас кнопка, временно выполняет сценарий «проветривание» — перед тем как открыть окно — по нажатию отключается розетка с увлажнителем и сценарии которые включают и выключают ее в зависимости от показаний датчика влажности. После закрытия окна — все включается обратно.

Эти сценарии я в дальнейшем назначу на датчик открытия, который будет установлен на окно, тем самым полностью автоматизировав процесс. Воду конечно надо проверять и доливать вручную.

Вариантов как видим — масса. Я уже писал, что все покупаемые мной части системы умный дом, изначально имеют четкое целевое назначение — кнопка не исключение. Для постоянного места работы ей уготована роль переключателя режимов работы Magic Cube. Этот контролер мне очень нравится, он очень удобный, и хотелось бы при помощи его управлять не только радио и подсветкой шлюза но и освещением. Поэтому, после того, как я закончу работу с управлением освещением, кнопка будет работать следующим образом:
На каждое действие куба будут одновременно подключены различные сценарии — например встряхивание — включение подсветки шлюза и включение люстры. А при помощи кнопки — будет переключение между этими сценариями. Например одиночное нажатие — отключаются все 6 сценариев управления шлюзом — включаются 6 сценариев управления освещением, двойное — наоборот. Имея три варианта действия на кнопку — при помощи ее можно быстро переключать три режима работы куба. А с учетом того что куб стоит 17 долларов, а кнопка — 7 и мы получаем в лице одного физического куба — два-три логических — это очень выгодно и удобно.

Как всегда, видео версия этого обзора —

Все мои обзоры устройств Xiaomi в хронологическом порядке — Список

Все мои видео обзоры - YouTube

Спасибо что прочитали, до новых встреч.
