Обзор компактного осциллографа для любителей DS201
Приветствую всех
Давно уже собирался дополнить свой домашний зоопарк измерительных приборов, каким-нибудь недорогим осциллографом. Конечно самые недорогие варианты это из раздела «сделай сам», конструкторы, но я, зная себя, понимал, что такой конструктор имеет все шансы провалятся эдак с полгодика, пока у меня дойдут до него руки. Именно поэтому я остановился на довольно популярной и ходовой модели DS201. Хотя обзоров про него вполне достаточно, но свой вклад я тоже хочу внести. Интересующихся — прошу читать далее.
Покупался в магазине Gearbest, выбор сделан в сторону скорости доставки (нова пошта), плюс цена сбивается поинтами, кэшбеками — это вопрос индивидуальный и не является темой этого поста. Полная цена на момент оформления заказа 16.11.2016 :
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/6665b4e554.jpg?w=877)
Актуальная цена в Gearbest — узнать
Доехал заказ Новой Поштой и был доставлен курьером (хотя были попытки переадресовать на отделение) 2 декабря. Это не единственная позиция в заказе, кое-что интересное там еще есть, о чем я расскажу в следующих обзорах.
Итак — осциллограф DS201.
Заявленные характеристики:
CPU: ARM Cortex M3 (STM32F103VB)
Display: 2.8", 320х240, 65К цветов.
Полоса пропускания: до 200 кГц
Частота дискретизации: 1 МГц, 12 бит
Память: 4096
Горизонтальная развертка: 1 мс/деление – 10 с/деление (шаг 1-2-5)
Вертикальная развертка: 10 мВ/деление – 10 В/деление (щуп х1); 0,5 В/деление 10 В/деление (щуп х10)
Входное сопротивление: >500 кОм
Максимальное входное напряжение: 80 В (размах, щуп х1)
Инструкция на русском — скачать
Комплект поставки:
Поставляется осциллограф в картонной коробке, с наклейкой, на которой почему то написано что это DIY kit. Похоже что это магазинная коробка, в которую они складывают и конструкторы и готовые изделия.
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/27bf6e6b03.jpg?w=877)
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/c4b9d4923c.jpg?w=877)
Из коробки удалось извлечь — осциллограф, пакетик с цветными кольцами и насадками на щуп, щуп с насадкой и делителем 1/10, зарядный / data кабель USB — mini USB, диск с ПО.
Чуть подробнее — кабель USB — mini USB, тут особо ничего не добавишь, кабель и кабель
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/b02a143a5d.jpg?w=877)
Цветные кольца и насадки на щупы
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/f7c09b1e29.jpg?w=877)
Щуп с насадкой и крокодилом
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/83934f266e.jpg?w=877)
Щуп
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/8465e8f616.jpg?w=877)

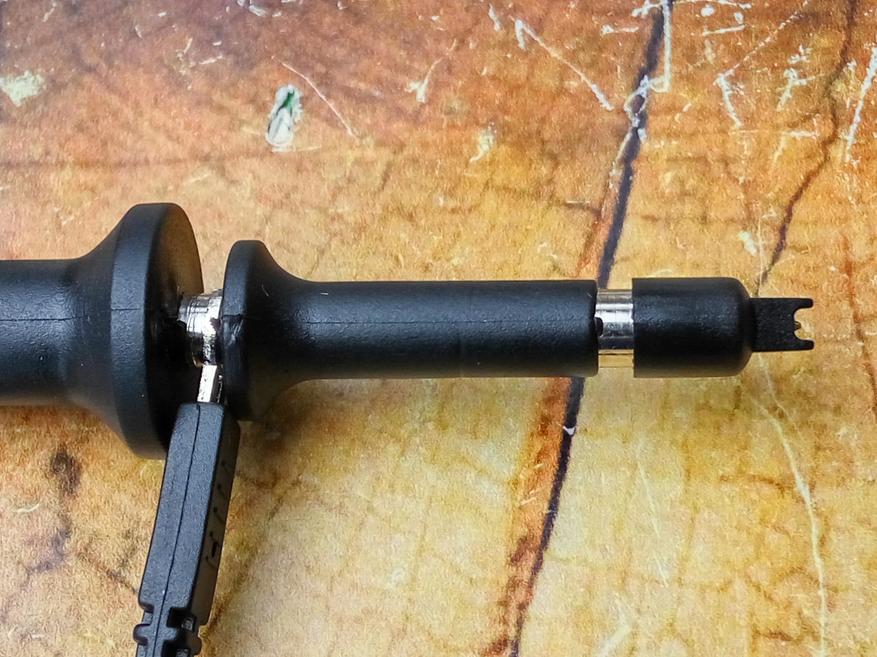

Насадка из пакетика
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/ca4e43e302.jpg?w=877)
Насадка с крючком
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/18f21e1afe.jpg?w=877)
Делитель
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/bef48820bf.jpg?w=877)
Внешний вид:
Как уже неоднократно подмечалось — эта модель внешне более всего похожа на простенький mp3 плеер. На фронтальной части расположен экран, и кнопки управления.
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/7f14ca574b.jpg?w=877)
На задней стороне ничего интересного нет
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/6cb0fe6c37.jpg?w=877)
Так же как и на нижней и левой стороне.
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/9e7bf623d8.jpg?w=877)
На верхней стороне — выключатель питания
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/5fbd563a58.jpg?w=877)
На правой стороне находятся — слева направо, mini USB для внешнего питания/заряда аккумулятора, разъем для micro SD (до 2 ГБ), там где нарисованы наушники — вход для щупа, и справа — это не держалка для шнурка на шею, а выход встроенного генератора прямоугольных импульсов.
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/d2c23b328f.jpg?w=877)
Размеры прибора - 10.6 x 5.5 x 1.1 см, вес — чуть более 60 грамм
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/12f5ebe8b7.jpg?w=877)
Функционал:
При запуске осциллографа на экране появляется заставка с версией ПО (4.30) и далее стартует рабочий экран, на который грузится тестовая осциллограмма
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/0562f9bd56.jpg?w=877)
Которую можно отключить перейдя кнопками + — в меню EX и выбрав кнопками « » OFF. Для сохранения настроек (любых) нужно нажать и удерживать верхнюю кнопку ►|| до появление соответствующего диалога.
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/a8bc5aac31.jpg?w=877)
Меню, для тех кому лень лазить по инструкции, пробегусь по функциям меню. Вызывается нажатием на кнопку М.
1. Yn — Настройки оси Y
Y Ranges — Диапазон по оси Y
ProbeAtt — Коэффициент ослабления щупа
FitRange — Автоматическая настройка диапазона
Y Offset — Смещение осциллограммы по вертикали
CursorV1 — верхний предел уровня запуска
CursorV2 — нижний предел уровня запуска
CursorTp — Скрыть / вывести измерительный курсор
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/ad226da291.jpg?w=877)
2. Xn — Настройки оси X
TimeBase — Диапазон по оси X
Fit Base — Автоматическая настройка диапазона
ViewPosi — Горизонтальное смещение для просмотра осциллограммы
SmplDpth — Длина сохраняемой осциллограммы (1к – 6к)
CursorT1 — Курсор T1 измерения времени
CursorT2 — Курсор Т2 измерения времени
Hide_Tn_ — Скрыть / вывести измерительный курсор
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/e6b08d98b7.jpg?w=877)
3. Tr — Настройки режима запуска
SyncMode - Выбор режима запуска, AUTO/NORM/SINGL/NONE/SCAN, Автоматический/нормальный/одиночный/медленное сканирование/ быстрое сканирование
TrigMode — Запуск по нарастающему/ниспадающему фронту
Auto Fit — Автоматическая настройка запуска
Threshol — Позиция запуска по горизонтали
Sensitiv — Чувствительность по вертикали
Hide-Tri — Скрыть/ вывести позицию запуска по горизонтали
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/9048a4e52c.jpg?w=877)
4. Me — Измерение параметров осциллограммы
Freq — Частота сигнала
Duty — Коэффициент заполнения
Vrms — Среднеквадратичное значение напряжения
Vavg — Среднее значение напряжения
Vp-p — Размах напряжения
Vmax — Максимальное напряжение
Vmin — Минимальное напряжение
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/7b3ffd58a0.jpg?w=877)
5. Ex — Операции с осциллограммой
Ext Refn - Операции с двумя осциллограммами: (Inp – текущая осциллограмма, D/Data – ранее сохраненная
осциллограмма) -Inp/Data/-Data/Inp/Inp+D/D-Inp/Inp-D
Ext Posi — Отображение текущей осциллограммы
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/7c3eead139.jpg?w=877)

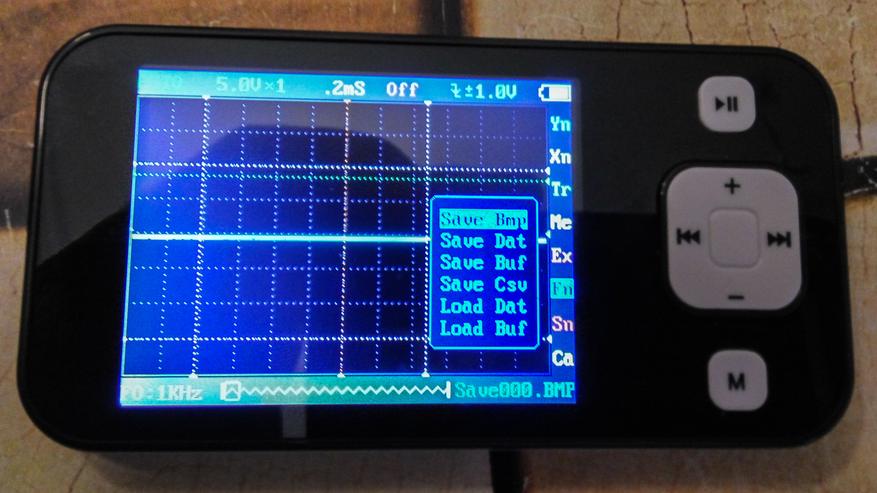

6. Fn — Запоминание и считывание из памяти
Save Bmp — Сохранение в файл .bmp (изображение осциллограммы) на карту памяти
Save Dat — Сохранение в файл .dat (файл данных) на карту памяти
Save Buf — Сохранение в файл .buf (файл данных) на карту памяти
Save Csv — Сохранение в файл .csv (файл данных) на карту памяти
Load Dat — Загрузка из памяти в формате .dat
Load Buf — Загрузка из памяти в формате .buf
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/cf27fe2c8f.jpg?w=877)
7. Sn — Параметры выходного сигнала
Out Freq — Частота выходного сигнала
Out Duty — Коэффициент заполнения выходного сигнала
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/4f6069773a.jpg?w=877)
8. Ca — Калибровка, для калибровки нажать ►||
Cal Zero — Калибровка без напряжения
CalRange — Калибровка с напряжением
Restore — Возврат к заводским настройкам
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/b07d1adf31.jpg?w=877)
Испытания:
Осциллограф имеет встроенный генератор прямоугольных импульсов, выходом которого служит зацеп для шнурка в правой верхней части корпуса
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/09fcb52055.jpg?w=877)
Ниже приведены сохраненные осциллограммы замеров встроенного генератора
1 KHz
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/c466bc0606.jpg?w=877)
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/93c7c01459.jpg?w=877)
50 KHz — уже видно искажения
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/21435010b7.jpg?w=877)
Тесты при помощи генератора аудиосигнала
Синусоида
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/74d4e66d2b.jpg?w=877)
Треугольник
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/fe5d67f3ff.jpg?w=877)
Пилообразный сигнал, опять же с искажениями
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/45a09a7454.jpg?w=877)
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/f07e69db8e.jpg?w=877)
Белый шум
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/dd02ad7609.jpg?w=877)
Розовый шум
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/293d0f133d.jpg?w=877)
Кастомные сигналы
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/75a2d53685.jpg?w=877)
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/77735ebc41.jpg?w=877)
Еще один вариант аудиогенератора
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/4309a162db.jpg?w=877)
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/05/607992eb7a.jpg?w=877)
Вывод
Прибор конечно не претендует на профессиональное применение, это явно любительский, домашний прибор по цене хорошего мультиметра. Поможет вспомнить/получить навыки работы с этим классом устройств — я сам последний раз работал с осциллографом во второй половине 90х, на лабораторках в университете. Вполне пригодится для домашних ремонтов техники, получение параметров — например измерение пульсаций блоков питания (для этого понадобится разделительный конденсатор, так как осциллограф имеет только открытый вход).
Прибор обязательно будет применяться мной в моих новых тестах, а вопрос нужен ли вам такой прибор — остается на усмотрение каждого.
Спасибо за внимание.
