Обзор и тестирование высокотоковых аккумуляторов Sony US18650 VTC5
Приветствую всех.
В сегодняшнем обзоре я расскажу про результаты своего тестирования популярных высокотоковых аккумуляторов Sony US18650 VTC5.
Тестирование будет включать в себя — разряд током в 2А с замерами и графиком, разряд током в 10 А с замерами, и нагрузочное тестирование на резисторной сборке с током 17-18 Ампер.
Происхождение аккумуляторов — магазин GearBest, цена на момент покупки :
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/c7923b878a.jpg?w=877)
Ссылка на страницу товара Sony US18650 VTC5 в магазине GearBest — узнать актуальную цену
Ссылка на спецификацию Sony US18650 VTC5 — просмотреть
Пункт по максимальному току разряда (стр. 4):
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/c989e9afc6.jpg?w=877)
1. Комплект поставки, внешний вид.
Поставляются в пластиковом кейсе на 4 отсека
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/b2c953b79c.jpg?w=877)
По крайней мере приятно — не в кулечке как бывает. Нет проблем потом где их хранить.
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/899130dc02.jpg?w=877)

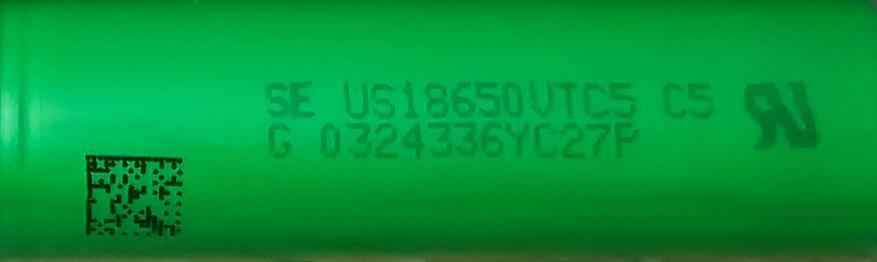

Маркировка крупным планом
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/1ad6bdf4b4.jpg?w=877)
Плюсовой контакт у аккумуляторов утоплен, однако в зарядку с плоским плюсовым контактом — становится без дополнительных ухищрений. Иногда приходится ставить на + аккумулятора плоский неодимовый магнит, иначе зарядка его не видит.
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/9cd47b23c1.jpg?w=877)
Вес аккумуляторов определен моими китайскими весами как 37.7 грамма
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/c0c2edeb57.jpg?h=877)
Замеры геометрические — длина
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/797ca676d8.jpg?w=877)
Диаметр
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/1e3634eef5.jpg?w=877)
2. Подготовка к тестированию
Для тестирования использовалось зарядное SKYRC MC3000
Актуальную цену в магазине GearBest можно посмотреть на странице товара — перейти
Перед тестами — аккумуляторы прошли цикл заряд-разряд-заряд, в обоих случаях ток — 1 А. Диапазон напряжений — 2,75 В — 4.2 В, выбран чисто из практических соображений, хотя в спецификациях он шире. Здесь я не буду приводить много результатов, из будет достаточно далее, лишь основной скрин с измеренными значениями емкости в mAh
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/134920adea.jpg?w=877)
3. Внутреннее сопротивление заряженных аккумуляторов
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/36e4af8062.jpg?h=877)
4. Заряд.
Во всех случаях использовались одинаковые параметры заряда, присущие большинству бытовым зарядным устройствам — 1 А. Так же это преследовало цель, идентичных начальных условий для аккумуляторов при каждом этапе тестирования.
Графически процесс заряда выглядит следующим образом:
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/a48ba33a0a.jpg?w=877)
В цифрах — емкость в mAh и энергия в Wh
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/ff80fd421a.jpg?w=877)
5. Разряд током в 2А.
Это максимум что умеет SKYRC MC3000.
Графически (приведу для одного аккумулятора, 4 почти одинаковых графика постить не вижу смысла).
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/a037a9b2f5.jpg?w=877)

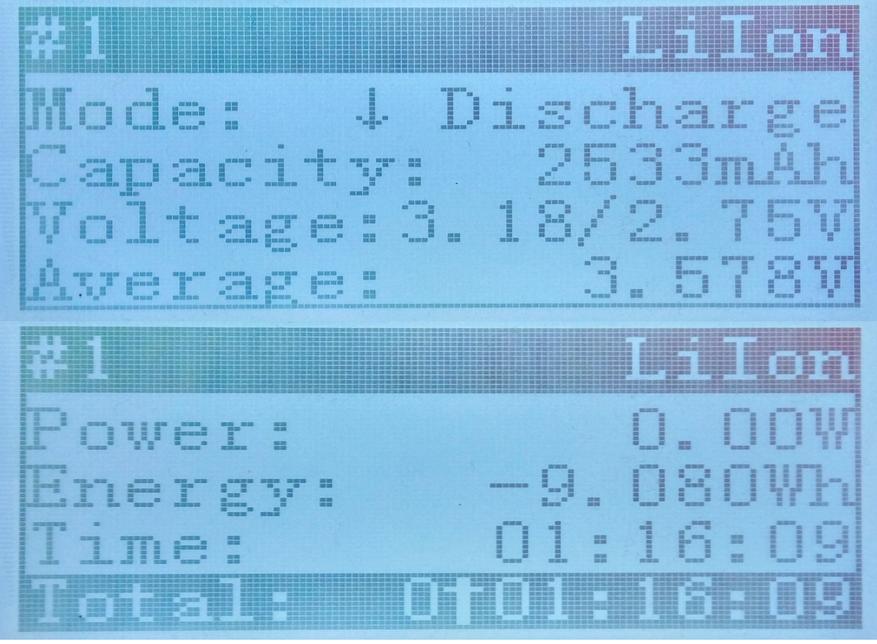

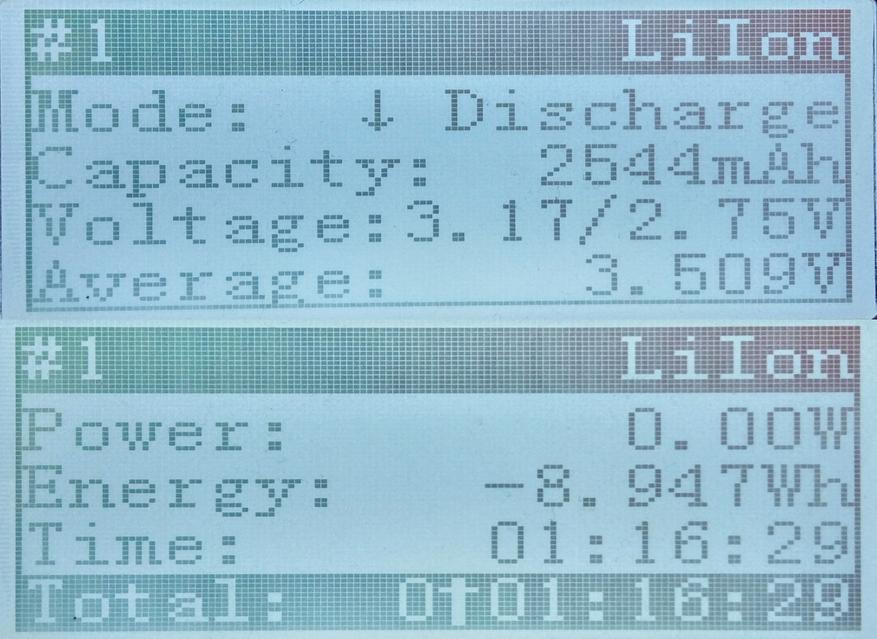

в цифрах, mAh Wh для каждого аккумулятора
5.1.
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/12674c1e9c.jpg?w=877)
5.2.
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/e6490fdd2b.jpg?w=877)
5.3.
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/35108b1b94.jpg?w=877)
5.4
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/0eef2d7d61.jpg?w=877)
6. Разряд током в 10 А.
Это уже максимум для моей электронной нагрузки. Графиков она снимать не умеет, но замеры Ah Wh — делает
Куплена электронная нагрузка в Banggood, узнать актуальную цену можно на странице товара — перейти

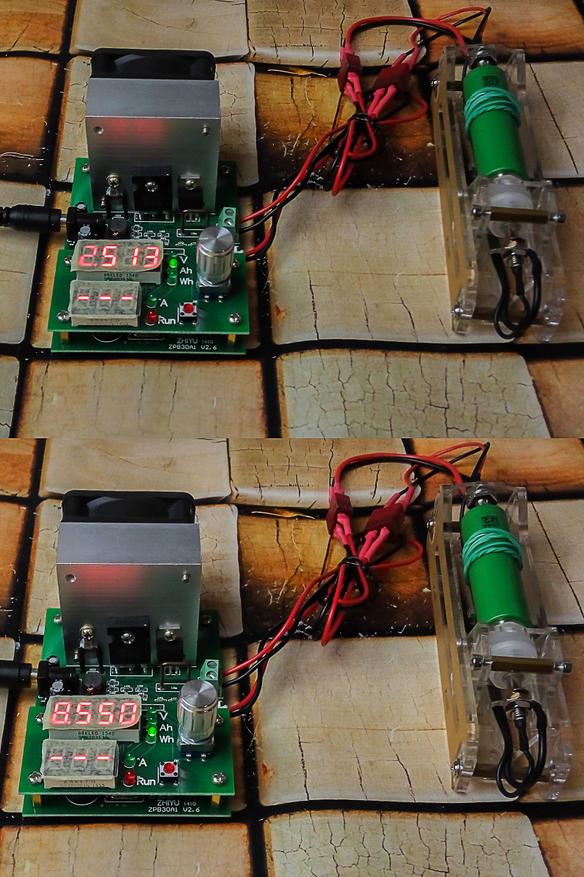

Тестовый стенд :
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/757b81f5fd.jpg?w=877)
Значения для каждого из аккумуляторов на верхнем фото емкость, на нижнем — энергия
6.1
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/3154f8c3d6.jpg?h=877)
6.2.
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/49b0b50395.jpg?h=877)
6.3.
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/9468a0bdf1.jpg?h=877)
6.4.
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/a4d497e63a.jpg?h=877)
7. Нагрузочное тестирование.

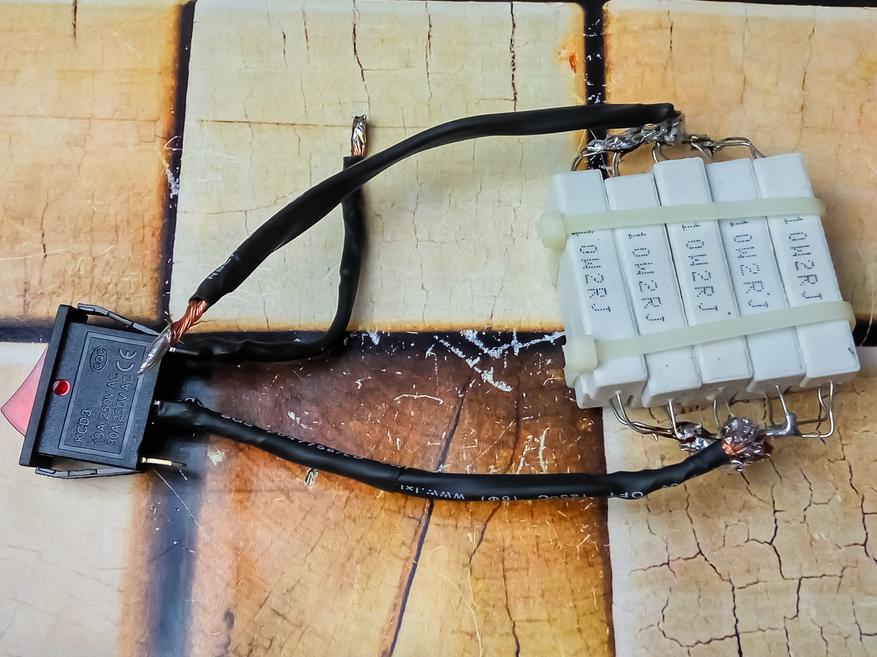

Для этого теста применялась резисторная сборка из 10 керамических резисторов по 2 Ома, 10 Ватт.
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/ca59230d6d.jpg?w=877)
К фиксатору аккумуляторов я приспособил отдельную пару толстых проводов для работы с большим током.
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/4551ae01d6.jpg?w=877)
В тесте принимают участие
Цифровой термометр HYELEC MS6501
Мультиметр HYELEC MS8233C
Токоизмерительные клещи HYELEC MS2108A
Видео нагрузочного тестирования первые секунд 30 я провел с выключенной камерой, потом опомнился. Так что аккумулятор уже слегка разряжен. Стартовал тест с мощностью около 67 ватт, когда я его завершил — мощность была около 60 ватт. При этом за 3 минуты теста (раз в минуту давал отдых аккумулятороа на 10 секунд) аккумулятор разогрелся до 48 грудусов.
Резисторная сборка разогрелась до сотни
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/5f777f1ec7.jpg?w=877)
Результаты всех замеров сведены в таблицу
![](https://img.ixbt.site/live/images/original/00/32/07/2016/10/12/12af9c01c5.jpg?w=877)
По полученным результатам могу сделать вывод, что аккумуляторы вполне соответствуют заявленным характеристикам, в диапазоне покрываемом тестом. Цена так же достаточно демократическая.
Спасибо за внимание
