Обзор и тестирование блока питания для LED FS-12V-30W 12V / 2.5A IP67
Здравствуйте друзья
Сегодня свой обзор я посвящу блоку питания на 12 В и мощностью в 30 Ватт и имеющего защиту по стандарту IP67. Для чего он куплен, какова его реальная мощность, нагрузочное тестирование и много фото — далее в моем обзоре, интересующихся прошу читать далее
Предыстория.
Лет 6 назад я провел массовую замену всех лампочек накаливания на энергосберегающие, что, при сохранении уровня освещенности, дало экономию по энергопотреблению примерно раз в 5. Но прогресс не стоит на месте и в этом году я уже заменяю энергосберегающие лампочки на LED. У меня даже есть несколько обзоров на эту тему, если интересно — спрашивайте в комментариях, дам ссылки.
В этот раз, замену предполагается проводить в гараже, а точнее в его подвале. В котором хранится большое количество нужных, но громоздких и нечасто используемых вещей. Сейчас в качестве освещения используется энергосберегающая лампочка (после замены на LED их освободилось довольно много) в классическом советском плафоне. По яркости ее вполне хватает и светит она не так уж часто и много чтобы беспокоится о энергосбережении — вопрос тут в другом. Находится она в углу, и несмотря на хорошую яркость освещать все помещение ей мешает лестница, стеллажи и хранящиеся на них предметы. В качестве рабочего проекта я планирую использовать пяти метровую лед ленту с водозащитным покрытием, разрезанную на 4 равные части по 1,25 метра, которые хочу расположить в каждом углу подвала. Таким образом равномерно осветив все помещение.
Для питания такой ленты и был заказан этот блок питания — так же имеющий водозащиту (в подвале все таки сыро) на 12 Вольт. Мощность большая мне не требовалась, потребление ленты которую я буду использовать — около 16 Ватт, поэтому я выбрал БП на 30 Ватт, почти с двойным запасом.
Куплен в магазине Gearbest — перейти в магазин
Стоимость на момент заказа (приехал вместе с осциллографом из прошлого обзора)
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/09/5c7e119ce5.jpg?w=877)
Поставляется в картонной коробке, на фото для понимания размеров приложил линейку
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/09/8871b43779.jpg?w=877)
Конструктивно представляет собой сильно вытянутый параллелепипед длиной в 20 см, большая часть корпуса — алюминий, по торцам где провода — пластик/
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/09/51dd72eb57.jpg?w=877)
Ширина — 3 см
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/09/3f29c77022.jpg?h=877)
Толщина — 2 см
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/09/d7a1bbc8e9.jpg?h=877)
Разборки на этот раз не будет — корпус сделан плотно и цельно, нарушать эту целостность не хочу, так как использовать планирую в сыром помещении.

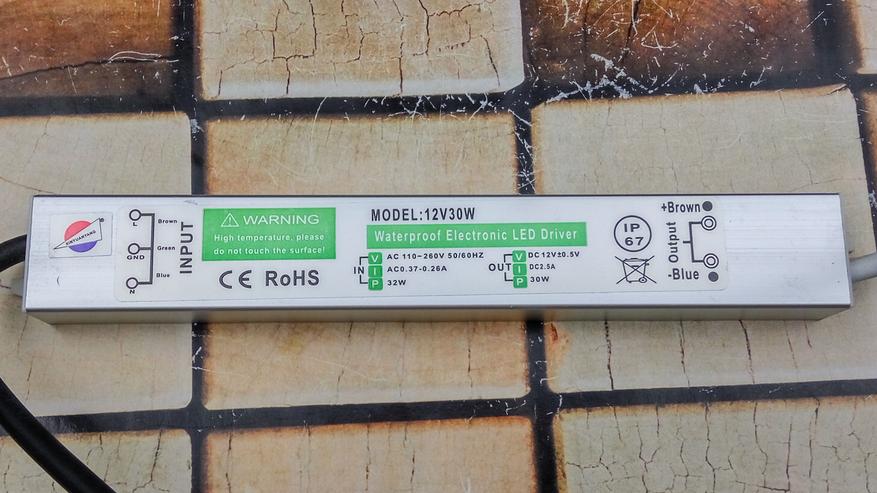

На фронтальной части корпуса указаны характеристики — напряжение и максимальная мощность, подписаны провода входной и выходной части.
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/09/1da008cbc5.jpg?w=877)
На задней стороне имеются пластиковые уши, для крепления, например на стену
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/09/3f6872153a.jpg?w=877)
Для тестирования блока питания буду использовать электронную нагрузку, для снятия пульсаций — осциллограф DS-201 подключенный через разделительный конденсатор емкостью 0.1 мкф.
Минимальная нагрузка — 0,2 А. На осциллографе по оси X — 20 мВ
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/09/a451149d86.jpg?w=877)
Нагрузка 0.5 А, около 6 Ватт. Пульсации усиливаются, по Х по прежнему 20 мВ
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/09/09cc6b164a.jpg?w=877)

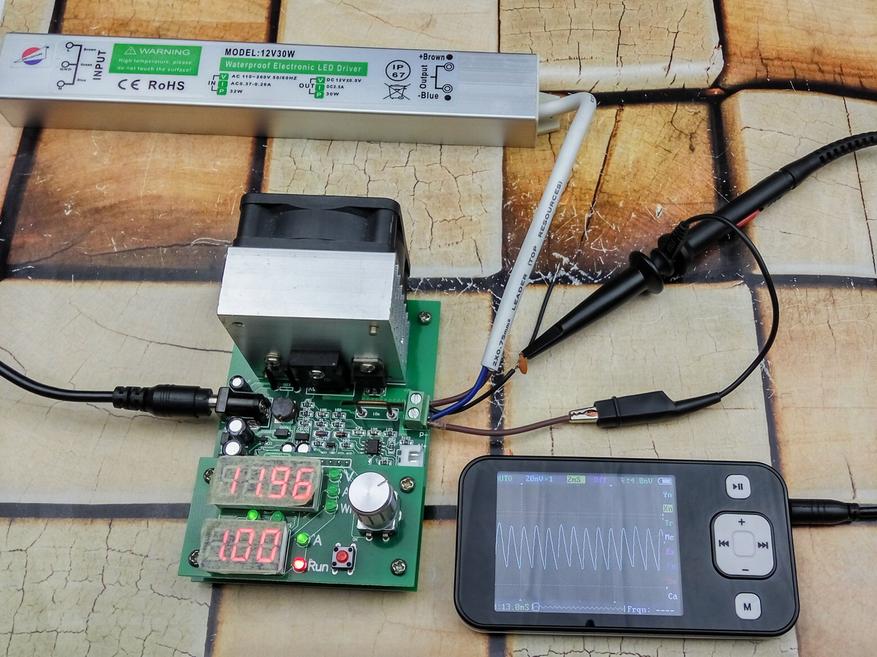

1 А, 12 Ватт
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/09/9b4deba55f.jpg?w=877)
1,5 А, 18 Ватт
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/09/645dedfcbf.jpg?w=877)
2А, 24 Ватта, осциллограф переведен в 50 мВ по шкале Х
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/09/2058524cae.jpg?w=877)
Максимальная расчетная мощность — 30 Ватт, 2.5 А
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/09/6e23f8b398.jpg?w=877)
Повышаю до 3 А, 36 Ватт
![](https://img.ixbt.site/live/images/original/00/32/07/2016/12/09/cc325eb8fc.jpg?w=877)
Нагрузочный тест на 30 Ваттах, видео ускорено в 10 раз. Тест занял чуть более получаса, за это время блок питания разогрелся до 50 градусов. Для моих целей вполне достаточно, с учетом того что использоваться в реальности он будет на вдвое меньшей мощности да еще и в прохладном подвале, но если есть необходимость могу провести и более длительный тест.
Купон FSLED снижает цену до 9.29
На этом все, надеюсь обзор был интересен и полезен.
