Обзор цифрового мультиметра OWON B35T
Здравствуйте друзья
Я всегда с интересом читаю обзоры различной измерительной техники, и все что находится в моем арсенале — куплено именно по результатам обзоров. Этот мультиметр не стал исключением, и так же взят после прочтения одного из обзоров. Герой обзора — мультиметр OWON B35T, True RMS и Bluetooth интерфейсом. Мои впечатления прошу читать далее
Несмотря на то что у меня на хозяйстве есть пара неплохих мультметров - HYELEC MS8233C и HYELEC MS2108A, при проведении некоторых тестирований, например при подключении нескольких нагрузок к исследуемому блоку питания, их не хватает. Но и брать еще один простой мультиметр смысла совершенно нет, поэтому я, не спеша, почитывал обзоры и смотрел что же есть такого, что действительно стоит купить, желательно не сильно задорого. И OWON B35T — оказался как раз тем вариантом. Обо всем по порядку
Перейти на страницу товара в магазине GearBest - OWON B35T
Технические характеристики
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/59b107d352.jpg?w=877)
Разрядность дисплея — 6000 отсчетов.
Поставляется в картонной коробке, с минимальной полиграфией, модель не указана, коробка видимо универсальная — так как в модельном ряде имеется 9 вариантов приборов, различающиеся наличием функций True RMS, Bluetooth и разрядностью дисплея.
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/5e34354ee7.jpg?w=877)
Производитель комплектует прибор качественным чехлом для переноски и хранения
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/b12f5f7cd9.jpg?h=877)
Весь комплект поставки упакован в чехол.
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/e678da1d83.jpg?w=877)
В комплект поставки входит -
1. Мультиметр OWON B35T
2. Комплект щупов с крышками — заглушками
3. Термопара для измерения температуры
4. Переходник-вилка для проверки радиоэлементов
5. Крокодилы с резьбой
6. Сумка-чехол
7. Инструкция
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/0db7049089.jpg?w=877)
Отдельно остановлюсь на щупах. Хоть прибор и может измерять токи до 20А, щупы рассчитаны на 10 А
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/5537a9b877.jpg?w=877)
На щупы установлены свинчивающиеся пластиковые крышки
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/979717b26d.jpg?w=877)
И пара навинчивающихся крокодилов. Это очень удобно. Щупы — просто отличные
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/7894ae36e0.jpg?w=877)
Внешний вид прибора. Корпус защищен несъемной прорезиненой накладкой. Сам мультиметр довольно крупный, вес чуть более 300 грамм.
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/2c02eb288c.jpg?h=877)
Что сразу бросается в глаза — огромный дисплей. В масштабе с спичечным коробком
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/2abd3de930.jpg?w=877)

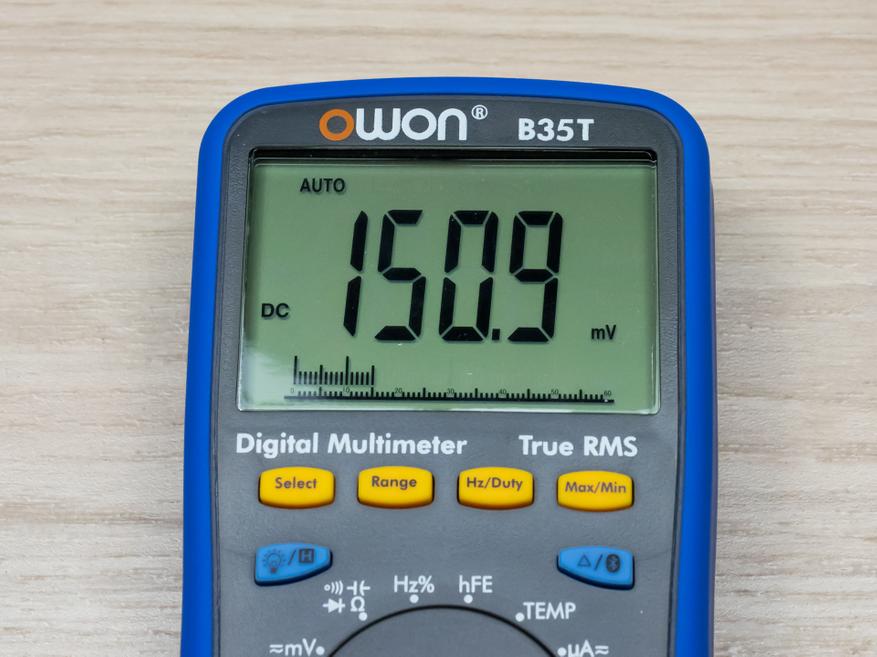

Цифры крупные, контрастные, очень хорошо видимые, что будет дополнительным бонусам для людей со слабым зрением.
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/b4dae6c9d5.jpg?w=877)
Подсветка дисплея
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/b5495a2ef7.jpg?h=877)
Селектор переключения имеет 9 рабочих положений + положение выключено. Небольшое количество обусловлено автоматическим выбором предела измерений. Под экраном находятся кнопки
Select — установка режима работы
Range — ручное переключение диапазона измерения
Hz/Duty — переключения измерения частота/период
Max/Min — просмотр максимальных и минимальных измеренных значений
Так же слева находится кнопка Hold / Подсветка, справа — Bluetooth/Относительные измерения .
В нижней части находятся 4 гнезда для подключения щупов, категория безопасности - CATIII. Все гнезда имеют соответствующие подписи, максимальное заявленное измеряемое напряжение — 1000 В постоянное, 750 В — переменное, ток до 20А, но не более 250 В.
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/a08a88cc61.jpg?w=877)
В задней части находится откидываемая панель — упор, под которой находится отсек для элементов питания
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/b7e140dcbe.jpg?w=877)
Питание от двух элементов АА
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/95808c0458.jpg?h=877)
Разборка. Я почему-то решил во чтобы то ни стало разобрать этот прибор. Хотя тут меня ждало неожиданное препятствие. Три винта открутилось хоть и с усилием но без сложностей, а вот четвертый просто наотрез отказался выкручиваться.
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/3aa7c4f33a.jpg?w=877)
При чем что недостатка выбора бит я совершенно не испытываю
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/64959d0eca.jpg?w=877)
Проблема легко решилась при помощи шуруповерта и сверла — крышку корпуса мне удалось снять. ПО видимому проблема заключалась в том, что винт при сборке зашел слегка под углом, из-за чего его и заклинило. Впрочем из такого положения он легко выкрутился плоскогубцами.
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/257a4a042f.jpg?w=877)

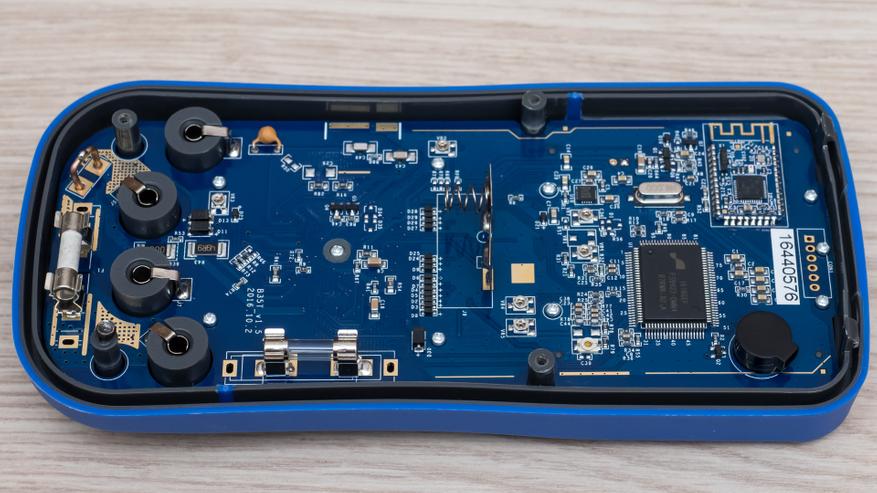

Кишочки
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/44fa0db755.jpg?w=877)
Прибор собран на базе процессора FS9922-DMM4 — datasheet
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/5de2b8215a.jpg?w=877)
Модуль Bluetooth
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/0e004deefa.jpg?w=877)

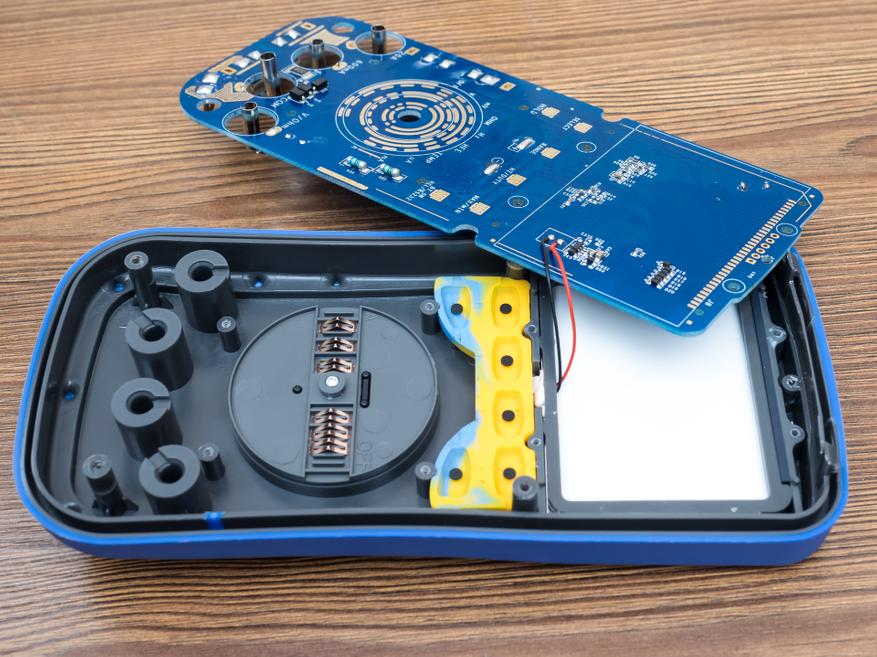

Обратная сторона
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/5dd46c8c64.jpg?w=877)
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/3ba203c296.jpg?w=877)

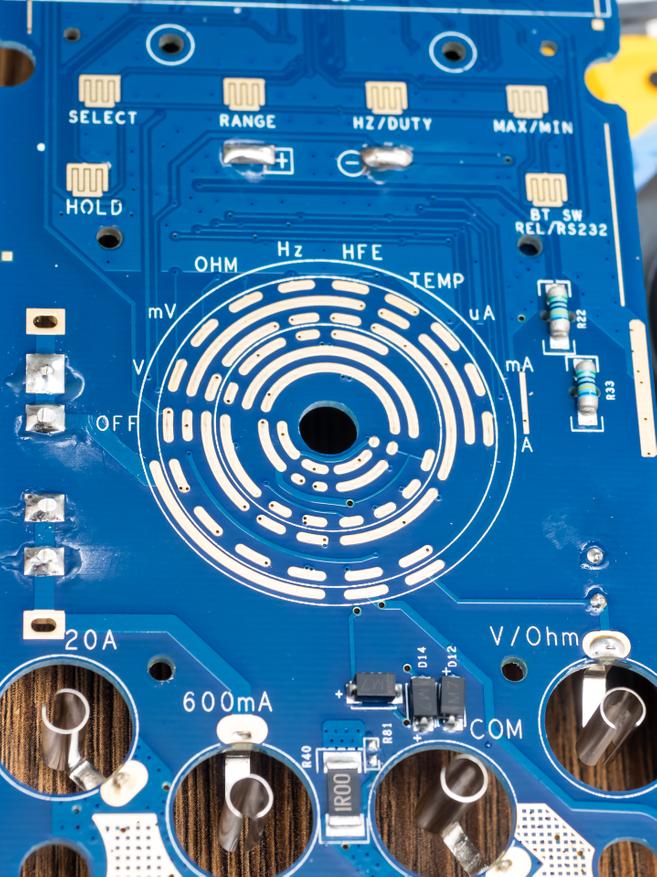

Крупным планом
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/3fa341d5a8.jpg?h=877)
Испытания.
К сожалению я не обладаю необходимым набором образцовых приборов, источниками опорного напряжения или тестовыми магазинами радиокомпонентов. Но кого заинтересовал этот прибор — я даю ссылку на вдохновивший меня обзор, где есть большое количество измерений при помощи аналогичного прибора (но без TrueRMS) показывающий его отличную точность.

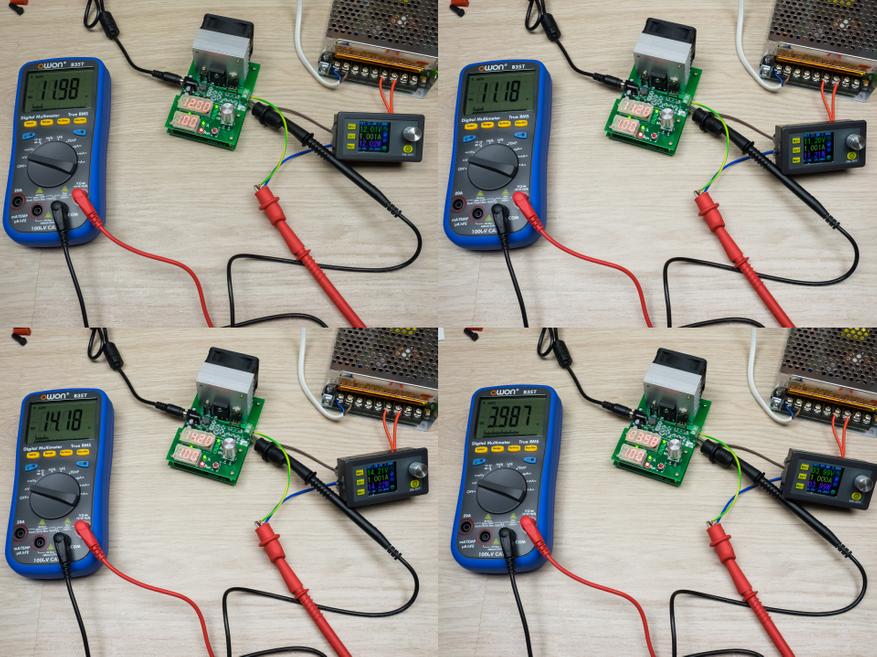

Приведу пару своих скромных замеров с имеющимся у меня арсеналом — тесты по напряжению
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/8331b5f103.jpg?w=877)
Току (тут же конечно обязательный замер 220В :)
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/2a8100f18d.jpg?w=877)
В комплекте с прибором идет QR код с ссылкой на приложение. Для активации Bluetooth на приборе необходимо несколько секунд удерживать кнопку с пиктограммой Bluetooth, после чего выбрать прибор из списка в приложении. Приложение умеет работать одновременно как минимум с двумя приборами. НА приложение дублируются все показания прибора, так же из приложения можно управлять прибоором при помощи функциональных клавиш
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/9c37f0a635.png?h=877)
Кроме функции удаленного управления, приложение имеет функцию микрологгера
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/ec6e6d45ed.png?h=877)
Аналогично по току
![](https://img.ixbt.site/live/images/original/00/32/07/2017/01/23/a6eb16a677.png?h=877)
На этом буду заканчивать. Прибор дополнил возможности моей домашней тестовой лаборатории, умеет проводить измерения истинно среднеквадратических показаний TrueRMS - чего не может ни один из моих старых мультиметров, имеет удаленное управление и микрологгер по bluetooth. Покупкой доволен.
Спасибо за внимание — всем добра.
