Знакомство с многофункциональным сетевым накопителем QNAP TBS-453A
Время от времени, на рынке появляются продукты, к которым даже не знаешь, как и подойти. С одной стороны, кажется, что это что-то технологичное-интересное-полезное, а с другой – сложно сразу догадаться, как же конкретно можно его использовать. Одной из таких новинок стал представленный весной этого года компанией QNAP сетевой накопитель TBS-453A, для которого было использовано название «NASbook». Действительно, в определенном смысле этот продукт можно назвать «NAS в формате ноутбука», где ключевой характеристикой является мобильность. Решение рассчитано на работу с флэшнакопителями формата M.2, что и позволило существенно сократить его размеры, добавить устойчивости к механическим воздействиям, а также обеспечить высокую скорость работы. В описании модели приводится множество вариантов использования устройства – от привычного хранения файлов до караоке. Некоторые из них связаны как раз с размерами – мобильный офис, выездные презентации, командировки. Заметим, что в арсенале компании есть несколько моделей «традиционных» сетевых накопителей, рассчитанных на работу с винчестерами формата 2,5’’.
Безусловно, вспоминая современные возможности мобильных продуктов и решений, которые и так являются нашими постоянными спутниками, кажется, что многие задачи они способны решить и без подобного устройства. Однако учитывая бесконечность сочетаний требований пользователей, именно такое решение вполне может для кого-то оказаться удобным, практичным, интересным или даже оптимальным.
Модель поставляется в нескольких конфигурациях, отличающихся объемом установленной оперативной памяти – 4 или 8 ГБ, а также комплектацией накопителями – без SSD, с парой SSD по 240 ГБ и с четырьмя SSD по 240 ГБ. Все это отражается в артикуле. В этом материале использовалась версия с 4 ГБ оперативной памяти и двумя накопителями.
Для тех, кто торопится, сразу скажу, что парой слов данное устройство описывается как «дорого и круто». И если вас интересует вариант «дешево и сердито», то это явно не тот случай.
Комплект поставки и внешний вид

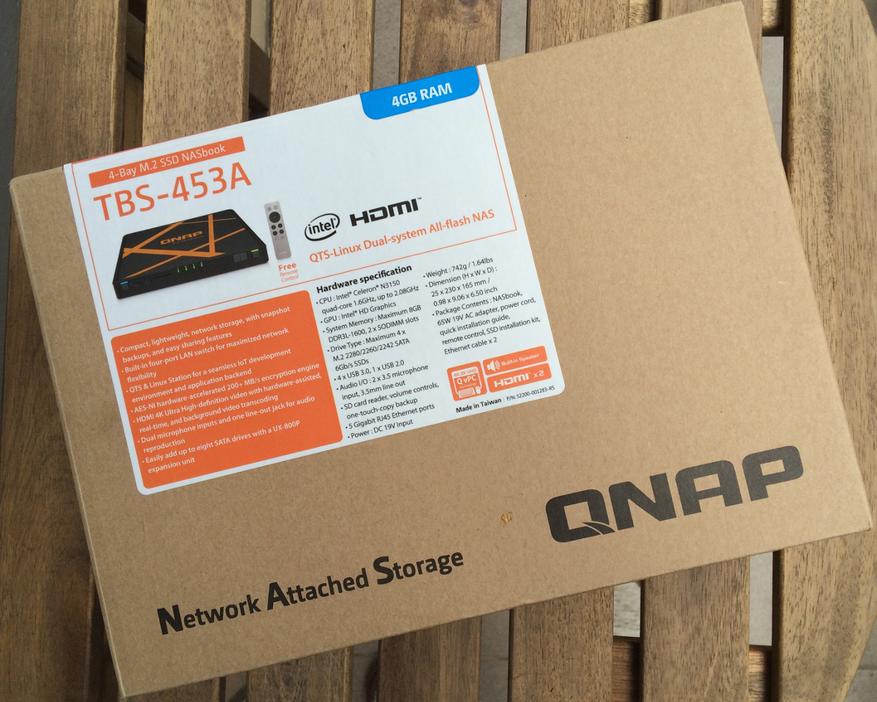

Упаковка под стать самому устройству – небольшая и крепкая. На ней присутствует наклейка с описанием продукта, его техническими характеристиками и основными возможностями.
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/57c4b44ce1.jpg?w=877)

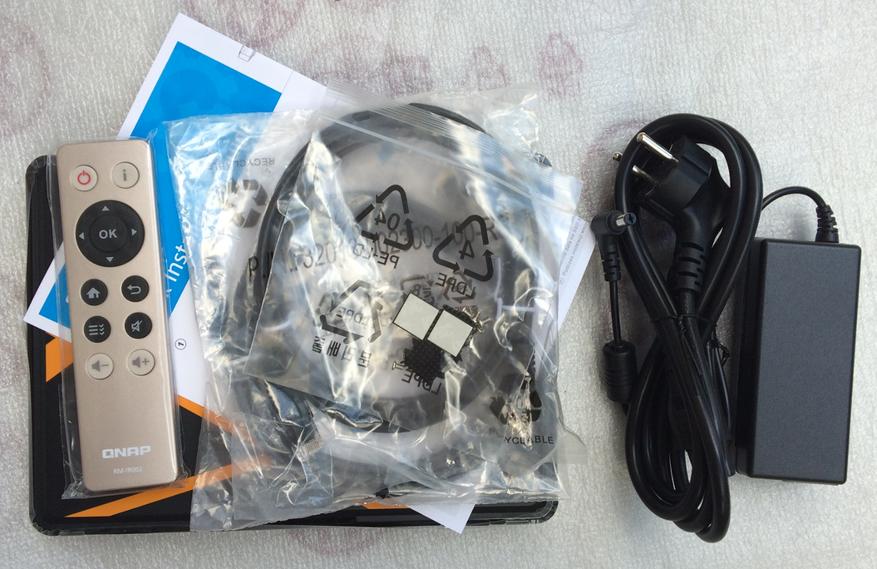

В комплект поставки входит внешний блок питания от FSP на 19 В 3,42 А, кабель для него (замечу, что разъем у него «ноутбучного» формата), два сетевых патч-корда, набор винтов и радиаторов для SSD, пульт дистанционного управления.
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/9538faa723.jpg?w=877)

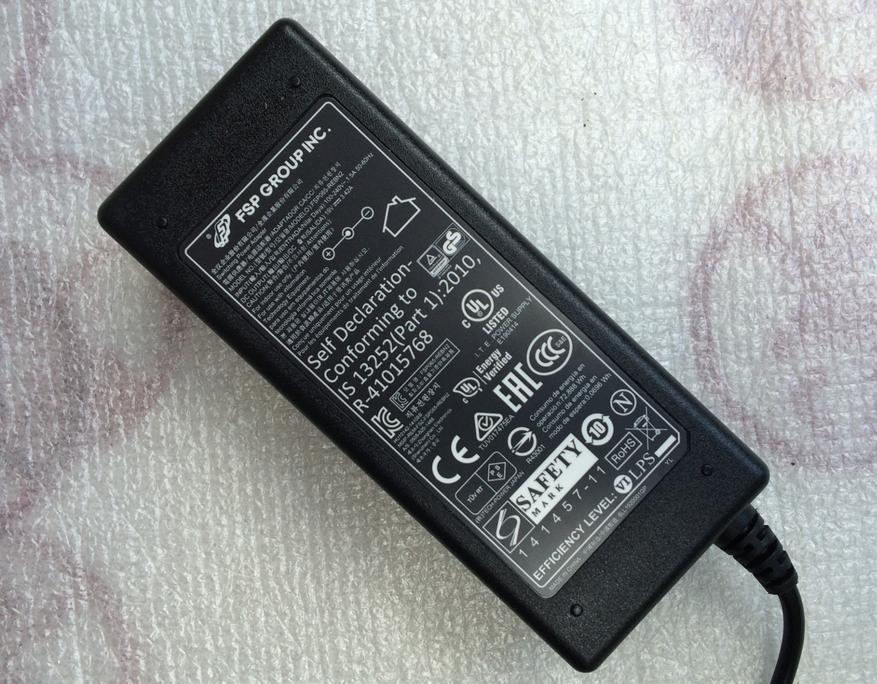

С точки зрения мобильности замечание есть, пожалуй, только к внешнему блоку питания. Учитывая уникальность продукта, вероятно, стоило рассмотреть вариант установки блока питания внутри корпуса. Тем более, что с отсутствием конкурентов добавление пары сантиметров к ширине не является существенным. Или хотя бы стоило использовать более тонкий вариант кабеля от блока до розетки.
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/51342b6da0.jpg?w=877)
Кстати, отметим, что формально для блока питания заявлен диапазон 10-20 В, так что при необходимости модель можно использовать и в автомобиле. Для этого варианта внешний БП как раз можно считать плюсом.
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/a19a536a14.jpg?w=877)

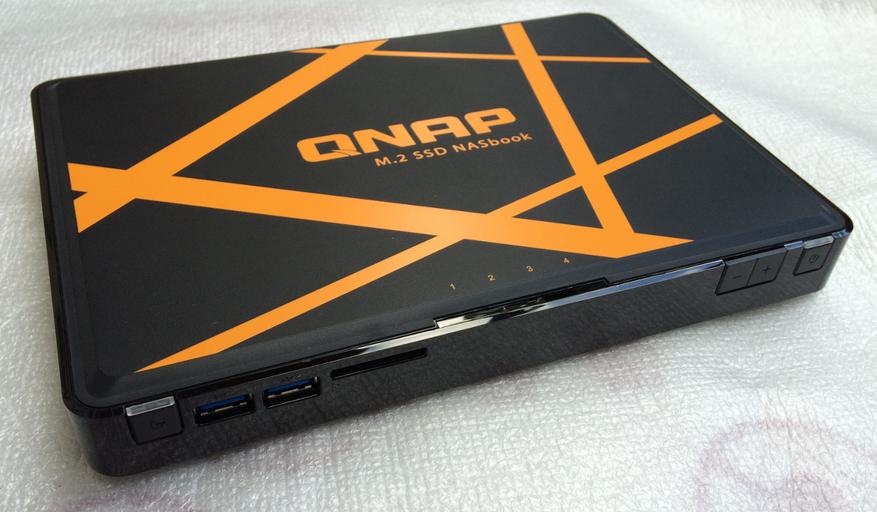

Корпус устройства выполнен из темного пластика и имеет габаритные размеры около 23x16,5x3 см. Вес представленной модификации составил 790 г, а блока питания с кабелем – 400 (!) г. Так что в целом для накопителя вполне можно найти место не только в чемодане или крупной сумке, но и в рюкзаке или портфеле. Ну а если лень носить с собой блок питания – можно одолжить подходящий по разъему вариант от ноутбука.
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/8b25173883.jpg?w=877)

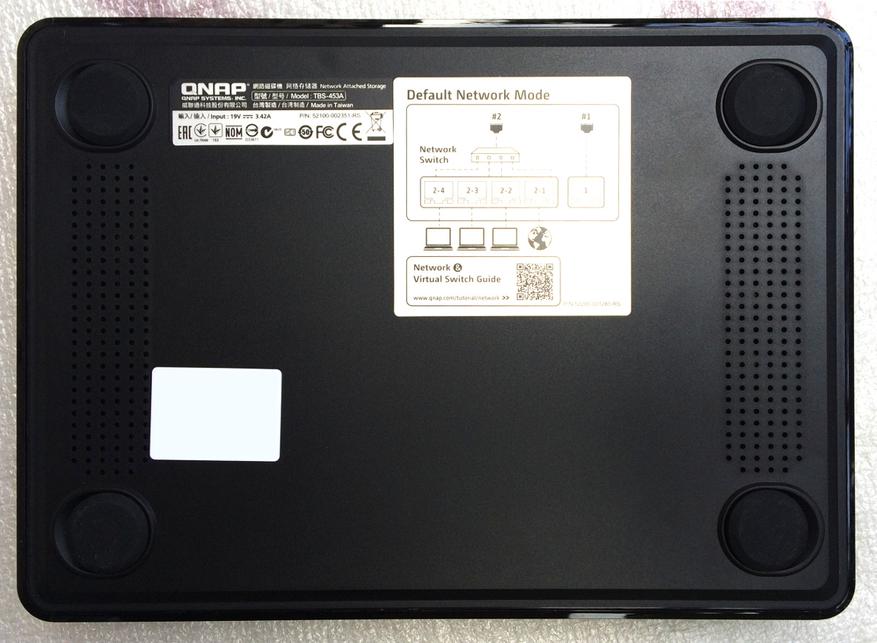

На верхней матовой крышке мы видим яркий оранжевый рисунок, что явно будет привлекать внимание. Дно также матовое, на нем можно увидеть пару решеток вентиляции, крупные резиновые ножки и традиционную информационную наклейку.
А вот боковые стороны сделали глянцевыми и они прекрасно собирают пыль, что для мобильного устройства явно не очень хорошо. На переднем торце расположены кнопка копирования с индикатором, два порта USB 3.0, слот для карт памяти SD, кнопки регулировки громкости встроенного динамика, кнопка включения питания с индикатором. На верхнем ребре в центре есть индикаторы состояния накопителей, а где-то за пластиком скрывается и приемник сигналов пульта дистанционного управления.
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/f6012598a5.jpg?w=877)

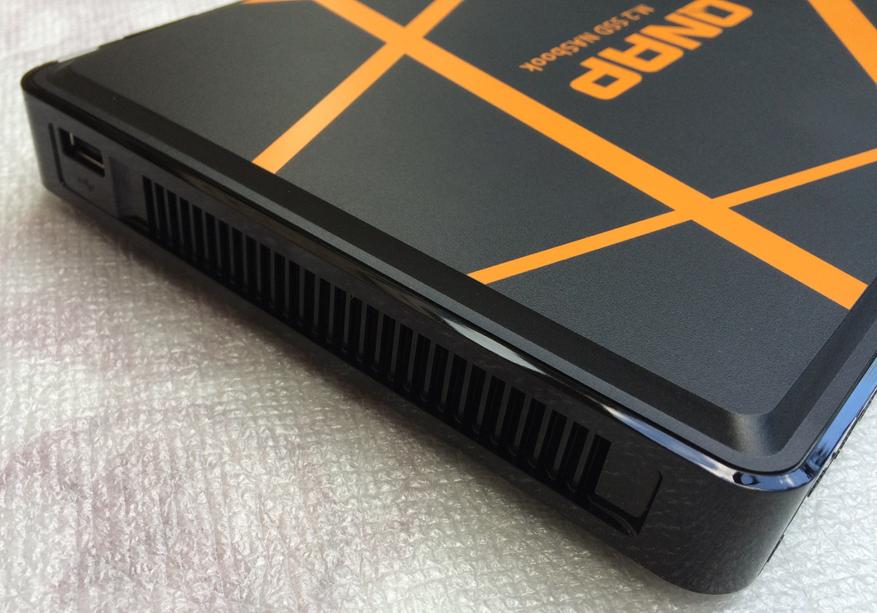

Справа есть только решетка вентиляции, слева к ней добавлен еще один порт USB, в этот раз версии 2.0 (вероятно ориентирован на подключение устройств ввода), и небольшой динамик (как в ноутбуках).
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/27f06e5675.jpg?w=877)

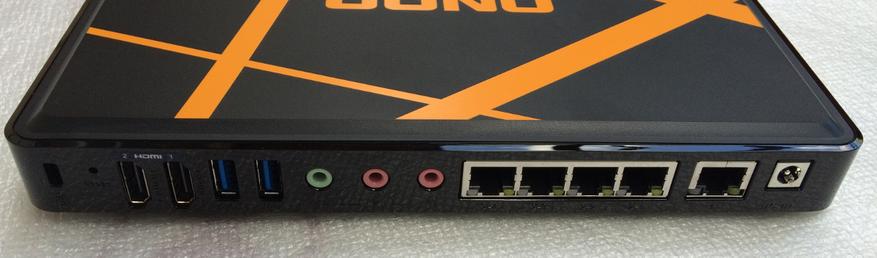

Задняя панель занята очень плотно: отверстие замка Кенсингтона, скрытая кнопка сброса, два порта HDMI, два порта USB 3.0, три разъема для звука (один выход и два входа), пять гигабитных сетевых портов с индикаторами, вход блока питания. Как мы видим, от традиционного сетевого накопителя модель отличается очень сильно.
В целом, изготовлено все это очень качественно и выглядит стильно и строго. Создается сильное впечатление высокотехнологичного устройства, без которого современному бизнес-пользователю просто не обойтись.
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/c894d4394a.jpg?w=877)

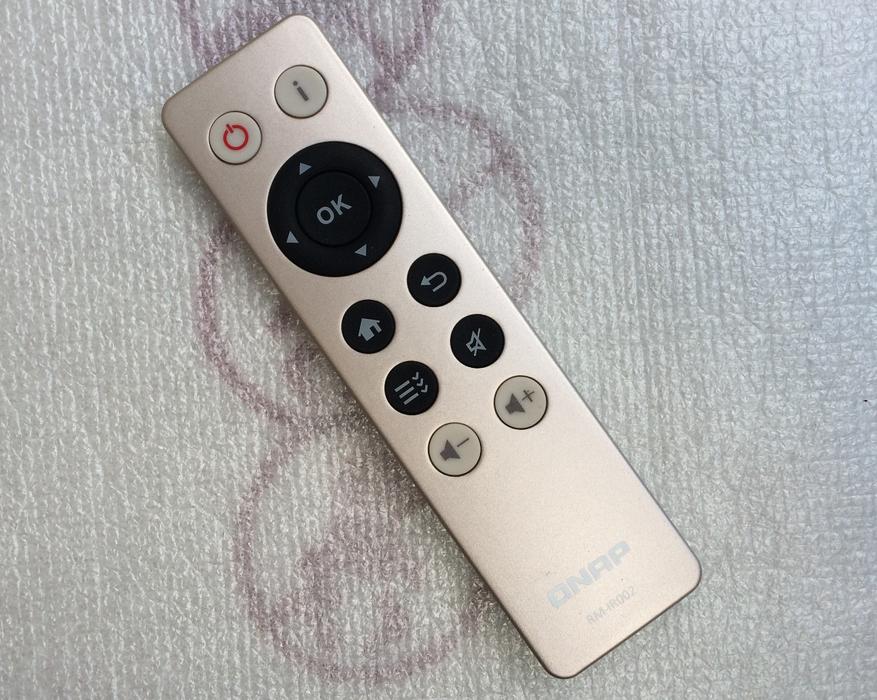

К сожалению, про комплектный пульт дистанционного управления такого сказать нельзя. Он изготовлен из пластика, покрашен «под матовый металл», имеет большие резиновые кнопки, питается от одной батареи CR2032. У его крупных размеров (около 4x14,5x1 см) может быть только один плюс – пульт сложнее потерять и проще найти.
Конструкция и конфигурация

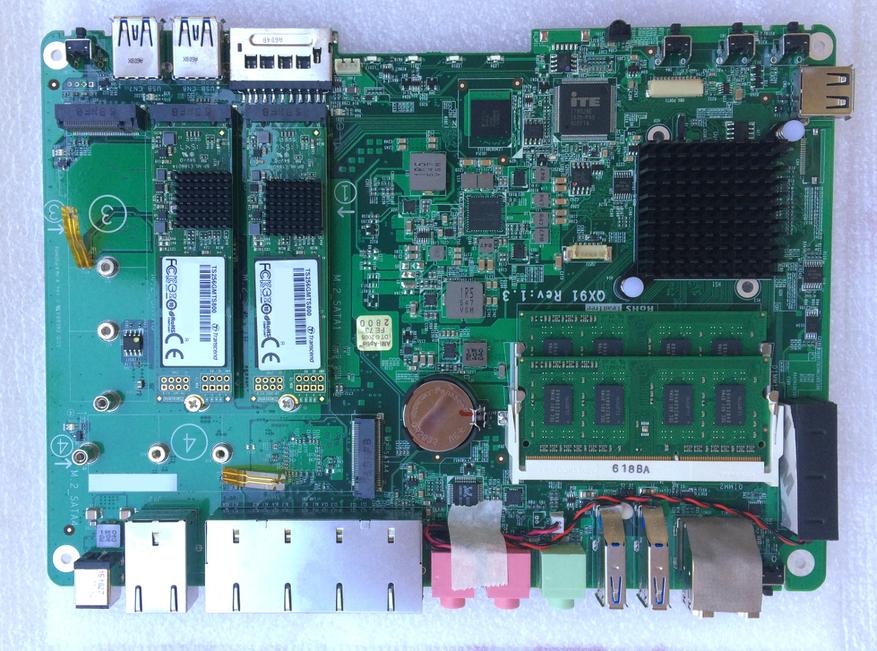

Устройство представляет собой микрокомпьютер на базе SoC Intel Celeron N3150 – 14 нм, четыре ядра, штатная частота 1,6 ГГц, в режиме разгона достигает 2,08 ГГц (подробнее – см. статью). В нем же присутствует и графический контроллер Intel HD Graphics с выделенными блоками декодирования видео и поддержкой режимов до 3840x2160x30fps на выходах HDMI. Для оперативной памяти есть два слота SODIMM DDR3L-1600. В моделях с 4 ГБ используется два модуля по 2 ГБ, в моделях с 8 ГБ – два по 4 ГБ. Максимальный объем памяти для данной платформы – как раз 8 ГБ.
Поскольку SoC поддерживает только два порта SATA, для подключения SSD установлены две микросхемы ASMedia ASM1062 (PCI Express 2.0 x2 на два порта SATA 6 Гбит/с). Сетевой контроллер для выделенного гигабитного порта – Intel i210. Остальные сетевые порты реализованы через коммутатор Realtek RTL8367N, который, в свою очередь, подключен ко второму сетевому контроллеру, в этот раз на чипе Realtek RTL8111E. Также на плате можно заметить аудиокодек Realtek ALC262, eMMC диск на 4 ГБ от Toshiba и два HDMI-трансивера ASMedia ASM1442K (поддерживают версию HDMI 1.4b).
Все порты USB обслуживаются центральным процессором. Отмечу, что USB 3.0 в этой модели может быть использован для подключения фирменных блоков расширения UX-800P/UX-500P на 8 или 5 отсеков для стандартных винчестеров формата 3,5’’, что позволяет существенно увеличить объем обслуживаемого дискового пространства.
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/c71d44a6ce.jpg?w=877)
Основной процессор закрыт небольшим радиатором (TDP у него составляет 6 Вт). Внутри корпуса присутствует вентилятор Sunon MagLev MF60090V1-C482-S9A. Он подключен через четырехконтактный разъем, поддерживает контроль и изменение скорости вращения. Внутреннее пространство корпуса разделено на два отсека перегородками корпуса, между которыми как раз и стоит вентилятор. В первом находятся SSD, а во втором – процессор и оперативная память. Проверка показала, что при выборе автоматического режима управления вентилятором, он даже при работе на открытом пространстве без нагрузки все-таки вертится, так что устройство получается тихим, но не бесшумным.
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/8a1ef17b06.jpg?w=877)

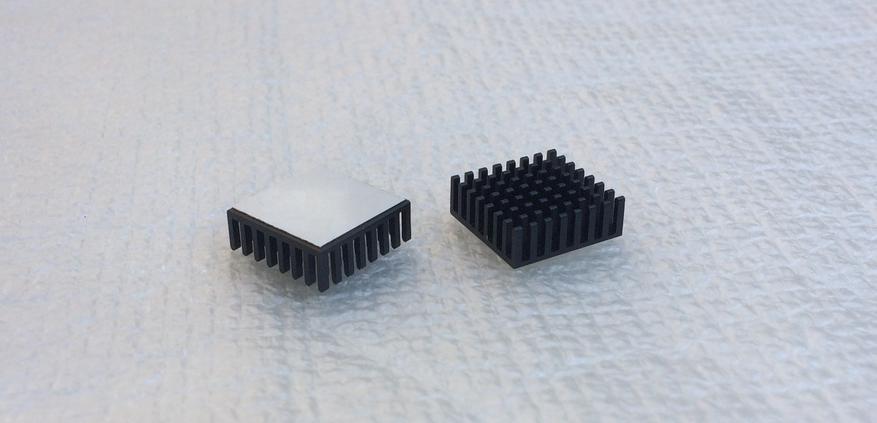

Что касается SSD, то они охлаждаются поступающим через боковую решетку воздухом, который далее идет к процессору. Напомню, что в комплекте идут дополнительные радиаторы для чипов контроллеров, которые можно приклеить самостоятельно. На установленных SSD (в нашем случае – Transcend TS256GMTS800) они уже присутствуют. Кроме того, около каждого твердотельного накопителя есть термодатчик и дополнительный внутренний светодиод статуса.
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/5b2bde55e6.jpg?w=877)

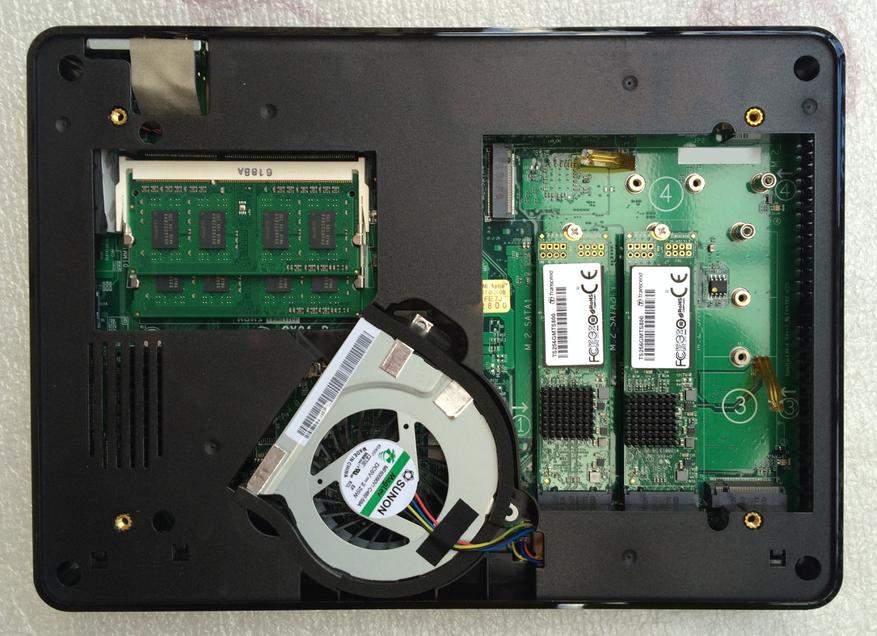

Отсеки с оперативной памятью и SSD доступны после снятия нижней крышки. Для этой операции не потребуется применение инструмента, поскольку винты имеют специальные петли. Но для установки или замены SSD все-таки будет нужна отвертка и, может быть, гаечный ключ для перестановки ножки крепления под требуемый формат M.2 (поддерживаются варианты 2242/2260/2280).
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/0b276da61b.jpg?w=877)
Итак, что же можно сказать по конфигурацию данной модели? Использование платформы Intel в сетевых накопителях уже давно не является чем-то необычным. Последнее поколение SoC обеспечивает хорошую производительность, а также обладает возможностями по подключению 4K-мониторов и реализации функций работы с видео (декодирование и транскодирование). Большой объем оперативной памяти сегодня бывает востребован при реализации решений виртуализации, хотя конечно для данных сценариев и сам процессор не такой уж и быстрый, и 8 ГБ может не хватать.
Использование SSD в этом устройстве вызвано скорее желанием уменьшить размеры и обеспечить устойчивость к механическим воздействиям, чем требованием высокой производительности. Впрочем, если говорить о сценариях со случайным доступом (например, запуске виртуальных машин), то твердотельные накопители здесь могут быть очень полезны.
Кроме того, скорость сетевого доступа будет ограничиваться и гигабитными сетевыми подключениями. В настоящий момент установка 10 Гбит/с адаптеров в эту модель не оправдала бы себя, и, кроме того, потребовала бы установки другого процессора, поскольку у Intel Celeron N3150 есть только четыре линии PCIe версии 2.0. Также отмечу, что использованная в устройстве конфигурация сетевых контроллеров не поддерживает режимы объединения сетевых портов при работе с соответствующим коммутатором.
Тестирование режима сетевого накопителя
Как я говорил выше, прошивка устройства позволяет решать множество задач и в одной публикации детально рассмотреть все варианты не получится. Так что здесь будет рассказано только о работе в основном режиме – сетевого накопителя. А некоторые другие интересные варианты опишу в следующих публикациях.
Перед началом работы нужно установить программное обеспечение на диски, для чего есть несколько способов, описанных в документации. В частности это использование фирменной утилиты QFinder Pro, облачный вариант через браузер, а также локальная инсталляция при подключении монитора и клавиатуры прямо к NAS. После установки прошивки, если использовался заводской образ со встроенного флэшнакопителя, ее стоит обновить через Интернет. Тестирование проводилось с версией 4.2.2.
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/d02fc62c5e.png?w=877)

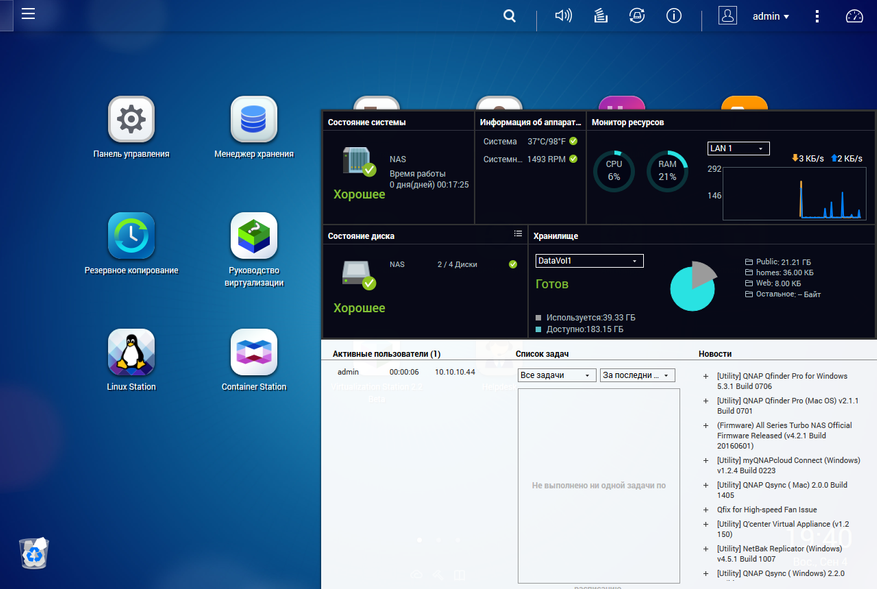

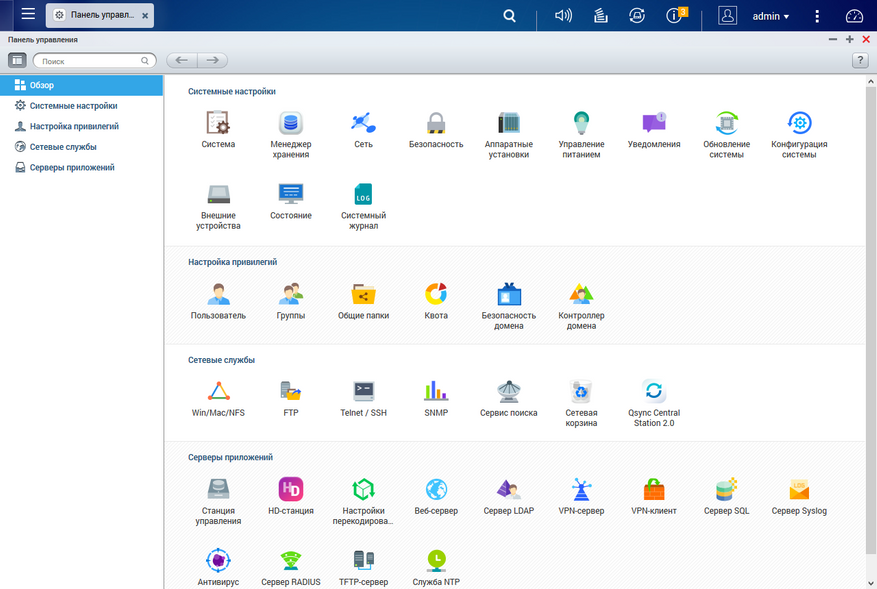

Web-интерфейс унифицирован по всем моделям сетевых накопителей. Он имеет формат рабочего стола, поддерживает русский язык, оборудован системой уведомлений и виджетами контроля состояния устройства, а также и другими полезными функциями.
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/4182a8b5ab.png?w=877)

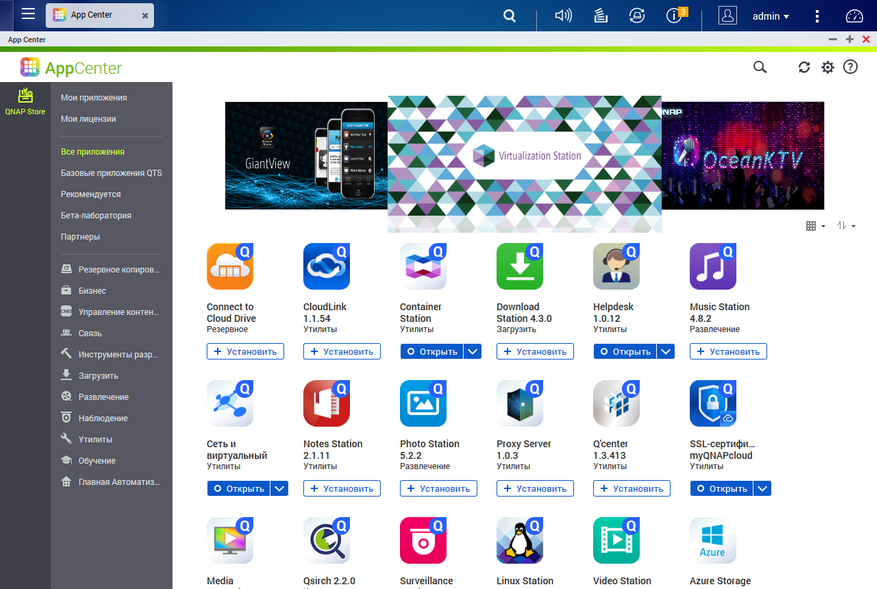

Через утилиту AppCenter вы можете установить множество дополнительных программных модулей, расширяющих возможности устройства.
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/acc08e7695.png?w=877)

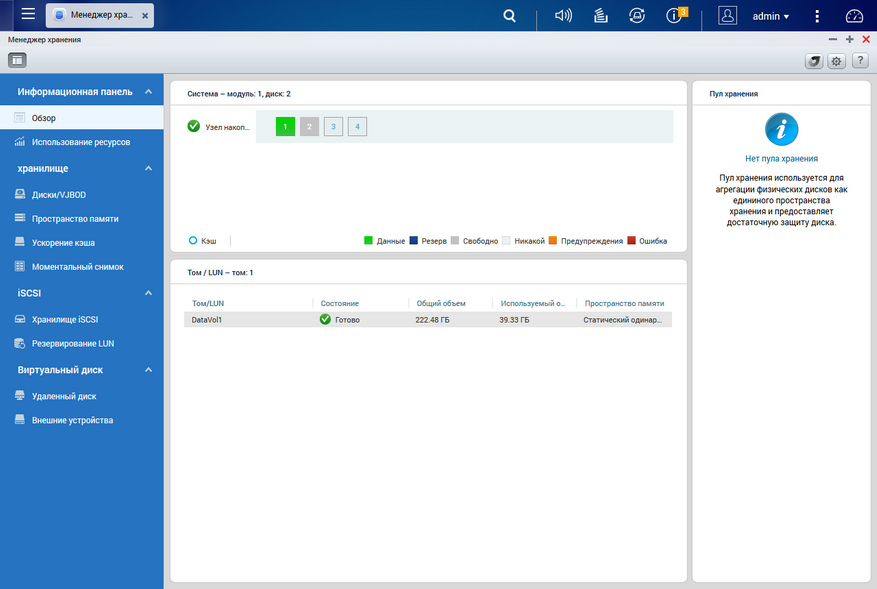

Для настройки дисковых томов используется пункт «Менеджер хранения», где можно провести конфигурацию дисков, пулов, томов, iSCSI и других сервисов.
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/8a9de90850.png?w=877)

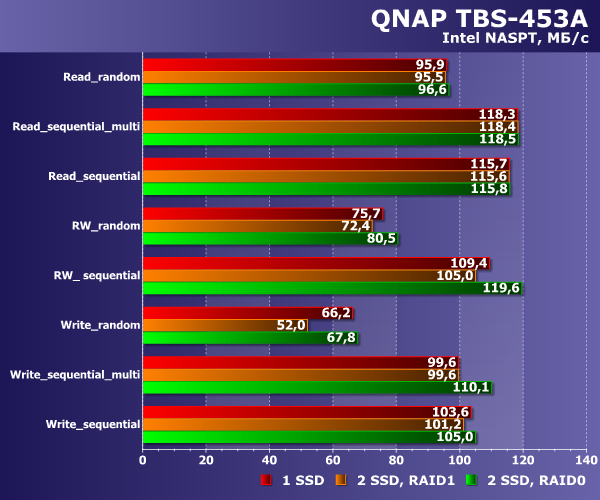

Тестирование производительности проводилось с подключением по одному гигабитному соединению к коммутатору ZyXEL GS1900-8HP. На клиенте использовался процессор серии Intel Core i5 и сетевая карта Intel I350-T2. Работал он под управлением 64-х битной версии Windows 8.1. Основная программа для оценки скорости – традиционный пакет Intel NASPT. На первом графике представлены результаты для одного SSD и массивов RAID1/RAID0 из двух SSD.
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/82bd93fc60.png?w=877)
Сомнений в достижении максимальных для гигабитной сети показателей при последовательных операциях, конечно, никаких не было. Более интересно посмотреть на случайные операции. Здесь для чтения мы видим скорости на уровне 95 МБ/с, что заметно выше результатов с жесткими дисками, которые обычно не превышают 50 МБ/с. На операциях записи преимущество выражено немного меньше – 50-70 МБ/с против 25-50 МБ/с. Так что нет сомнений в том, что в большинстве практических применений вы не будете испытывать неудобств от удаленного размещения ваших файлов. Хотя конечно стоит признать наличие существенных ограничений от сетевого контроллера по сравнению с локальным подключением SSD.

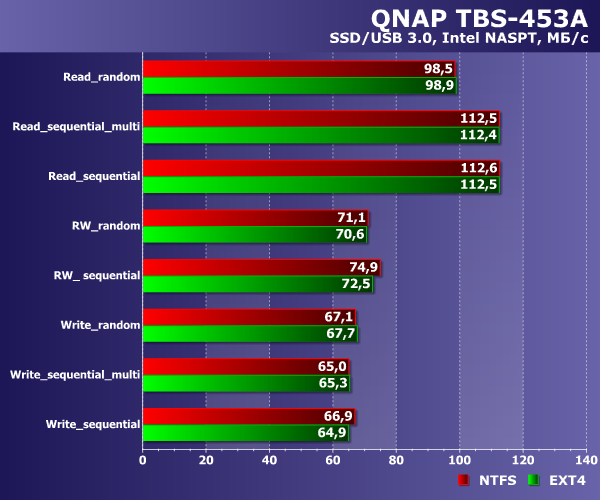

На втором графике показаны результаты тестирования подключенного через адаптер SATA-USB 3.0 твердотельного накопителя OCZ. На нем создавался один раздел с файловыми системами NTFS и EXT4, который далее предоставлялся в общий доступ в виде сетевой папки.
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/bb0a98941e.png?w=877)
Скорость работы разных файловых систем практически полностью совпадают. На чтении и случайных операциях разница по скорости по сравнению со встроенным SSD отсутствует. Заметно меньшие показатели внешнего диска мы видим только при использовании операций последовательной записи.

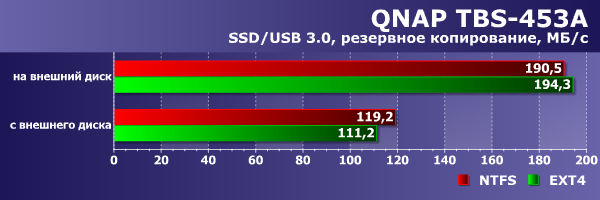

Дополнительно был протестирован сценарий резервного копирования с использованием встроенных средств прошивки накопителя. Операции проводились с тремя файлами объемом по 32 ГБ.
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/2a9f7569b6.png?w=877)
При копировании данных с внешнего диска на внутренний скорость превышает 110 МБ/с. А обратная операция осуществляется еще быстрее – почти на 200 МБ/с.
Несмотря на наличие в прошивки опции отключения питания накопителей, в реальности она не влияет ни на температуры ни на энергопотребление. Так что для проверки этих показателей были использованы только сценарии бездействия и работы. Для температур приводятся максимальные значения за период получасового простоя и прогона полного цикла тестов Intel NASPT. А для энергопотребления использованы усредненные за те же периоды значения.
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/ccf5af04aa.png?w=877)

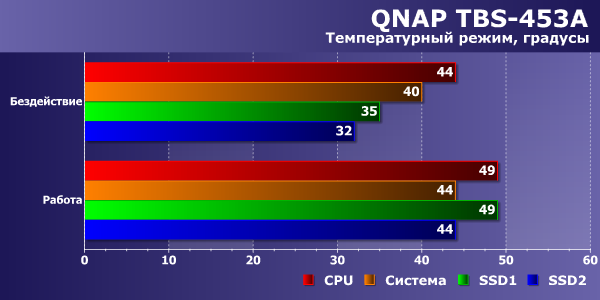

Благодаря наличию активной системы охлаждения, замечаний к температурному режиму никаких нет. Скорость работы вентилятора, по информации встроенного датчика, составляла 1500 RPM независимо от нагрузки и температур. Замечу, что цифры для SSD приводятся с датчика S.M.A.R.T., а значения для внешних сенсоров можно посмотреть на одной из страниц Web-интерфейса.
![](https://img.ixbt.site/live/images/original/00/00/25/2016/09/05/a33bc2cf1f.png?w=877)

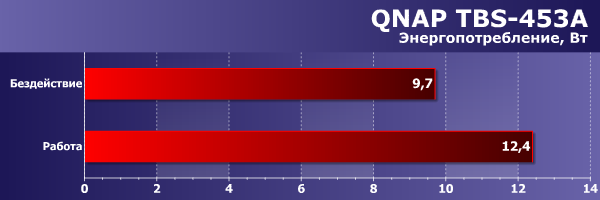

Потребление в простое немногим меньше 10 Вт, что вполне характерно для данной аппаратной платформы. При нагрузке (напомню, что в тестируемом устройстве было заполнено только два из четырех слотов для накопителей) оно возрастает примерно на 3 Вт. Интересно, что сетевые накопители с 2 ТБ винчестерами совсем немного отличаются от рассматриваемой модели с SSD по данным параметрам.
Заключение
Твердотельные накопители давно являются предпочтительным выбором для большинства современных компьютеров и ноутбуков многих сегментов. Они отличаются высокой скоростью работы, компактными размерами и устойчивостью к механическим воздействиям. Единственное, где они проигрывают традиционным жестким дискам – при создании систем хранения данных большой емкости, когда стоимость часто становится слишком высока.
Компания QNAP, которая, несомненно, является одним из лидеров в своем сегменте, уверенно чувствует себя на рынке и не боится экспериментировать. Здесь можно вспомнить, например, про успешные безвентиляторные модели серии HS-2xx и гибридные устройства с Android серии TAS-x68, не говоря уже об использовании интерфейсов HDMI и Thunderbolt.
QNAP TBS-453A предоставляет пользователю очень интересное сочетание возможностей, включая быструю платформу, виртуализацию, HDMI и встроенный сетевой коммутатор, но наиболее существенным, пожалуй, стоит признать использование твердотельных накопителей формата M.2. Конечно, здесь идет речь не о резком увеличении производительности (хотя на случайных операциях оно заметно), а скорее о сокращении размеров устройства и устойчивости к механическим воздействиям, что существенно для мобильного использования.
По стоимости модель без накопителей сравнима с традиционными устройствами для четырех винчестеров сходной аппаратной конфигурации. Кроме того, не забываем про привычную «наценку» за уникальность. Но даже с этими замечаниями для отечественного пользователя более чем 400 евро за младший вариант является достаточно крупной суммой. С другой стороны, вспоминая позиционирование и проводя аналогию с другими сегментами рынка, понятно, что компактность, надежность и скорость дешево не даются. В любом случае, оценивать решение стоит именно в применении к своим задачам и требованиям. Однозначной универсальной оценки «хорошо» или «плохо» данный продукт иметь просто не может.
