Обзор инструмента для установки заклепок двух типов KRAFTOOL Combo2-M6
Когда сломался очередной заклепочник китайского производства, я решил задуматься о приобретении чего-то более надежного. Рассматривал варианты разных производителей. При изучении вариантов наткнулся на интересную модель, которая, помимо обычных алюминиевых вытяжных заклепок, может устанавливать еще и стальные резьбовые. Модель KRAFTOOL Combo2-M6 — о ней и пойдет речь в этом обзоре.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/702cba84c2.jpg?w=877)
Поставляется набор в прочном пластиковом кейсе зеленого цвета обернутого картонкой, которая и является краткой инструкцией. Забегая вперед скажу, что в ней подробно рассказано о установке вытяжных заклепок, но и ни слова от том, как это делать с резьбовыми.
Зеленый кейс с ручкой для переноски.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/ac2c670c50.jpg?w=877)
Внутри все «по полочкам» - инструмент и четыре вставки для работы со стальными заклепками, а четыре сменные вставки для вытяжных алюминиевых закреплены на самом инструменте.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/c9091f6164.jpg?w=877)
Производитель заявляет, что заклепочник выполнен из специального сплава методом литья под давлением, а черная рукоятка — кованая. Инструмент выглядит действительно крепким и надежным. У меня это не первый инструмент данной марки, про отличные многоцелевые ножницы Kraftool Bulldog Вы можете почитать в этом обзоре.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/6302eeee87.jpg?w=877)
Инструмент может работать со следующими размерами заклепок: вытяжные 2.4, 3.2, 4.0, 4.8мм; резьбовые: М3, М4, М5, М6.
В сложенном виде рукоятки фиксируются металлической скобой. При ее снятии работает достаточно сильная пружина раздвигающая рукоятки. Вес инструмента 566 грамм.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/8826f2651b.jpg?w=877)
В одной из рукояток (как и в большинстве таких инструментов) зафиксирован накидной ключ 10мм для смены заклепочных насадок. Ручки прочные и надежно зафиксированы на металлических рукоятках. Пластик ручек жесткий и, на мой взгляд, им не хватает обрезиненного покрытия для более удобного хвата во время работы.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/0cfd3359ac.jpg?w=877)
Сменные насадки вкручены каждая в своем посадочном месте. Обратите внимание на металл инструмента — реально выглядит как чугун и навевает ностальгию о старых дедовских инструментах :)
Проверил в работе с разными вытяжными заклепками из алюминия.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/d0718af796.jpg?w=877)
Выбирать размер подходящей насадки проще «на глазок» — в отверстие какой из них входит хвостовик заклепки, ту и ввинчиваем.
Устанавливать заклепки просто (если вдруг кто-то не знает принцип работы такого инструмента). Вставляем хвостовик заклепки до упора, а выступающую часть вместе с самой клепкой в отверстия соединяемых деталей. Сжимаем рукоятки инструмента до момента отрыва хвостовика. Заклепка расплющивается и надежно соединяет детали.
Оторвавшаяся часть хвостовика выскакивает с обратной стороны инструмента.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/4e61816ddd.jpg?w=877)
Установленные заклепки с внешней (правая) и обратной стороны (две левые). Диаметры отверстий, которые нужно сверлить под те или иные заклепки, можно найти на коробке комплекта, либо он обычно указывается на пакетике с заклепками. Что меня весьма порадовало при установке заклепок — рукоятки раздвигаются на удобную ширину, не надо тянуться кончиками пальцев, чтобы обхватить их рукой.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/82c5b23358.jpg?w=877)
Инструмент в работе не люфтит, прочно обхватывает и удерживает хвостовик стальными зажимными губками.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/b4aba8a052.jpg?w=877)
Теперь перейдем к резьбовым заклепка. Представляют они из себя вот такие цилиндрики с бортиком, внутренняя поверхность которых имеет резьбу. Из названия понятно, что такая заклепка образует резьбовое соединение, там где его нет, в которое можно вкрутить обычный винт или болт с соответствующим диаметром резьбы. Такие заклепки нужны, например, для надежного соединения полых профильных труб или крепления на них каких-либо дополнительных элементов, когда обычную гайку поставить возможности нет. Получаемое резьбовое соединение существенно надежнее, чем если бы мы скрепили детали саморезами по металлу.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/0a3e9b9c0b.jpg?w=877)
На фото заклепка размера М6. Часть, которая примыкает к бортику, имеет риски и является сминаемой. Принцип установки похож на вытяжные, только тут металл существенно более прочный, соответственно нужно большее усилие для ее установки и лучшая фиксация в процессе установки.
Размеры.
Я до этого их устанавливал, но давно и с помощью насадки на шуруповерт. С ручным вариантом я столкнулся впервые.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/ed65dcee46.jpg?w=877)
Как я уже упомянул, нигде — ни на картонке, ни на сайте производителя нет никакой информации, как устанавливать и использовать подобные насадки, идущие в комплекте. Всего насадок четыре штуки и они имеют достаточно сложную конструкцию. Кстати, и видео более-менее нормального их применения я не нашел. Поэтому рассказываю… может кому-то пригодится, если вдруг решите тоже купить такой или похожий наборчик.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/9537c99a0c.jpg?w=877)
Если взглянуть на сами насадки можно увидеть что резьбовая часть у них разная (а также диаметр отверстий съемных гаек), а все остальные детали одинаковые. С тем, куда навинчивать заклепку разобрались.
Комплектным ключом, который является еще и отверткой, выкручиваем фиксирующий винт-боченок из торцевой части вверху инструмента.
Вынимаем детали, которые используются для установки вытяжных заклепок. Прячем в кейс, чтобы не потерять.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/600171f501.jpg?w=877)
Далее вставляем штифт нужного размера в инструмент и вкручиваем его в корпус рукой, тут большого усилия не требуется.
После этого надеваем на штифт съемную часть и закручиваем на ней гайку до упора без затягивания.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/80f09b25b4.jpg?w=877)

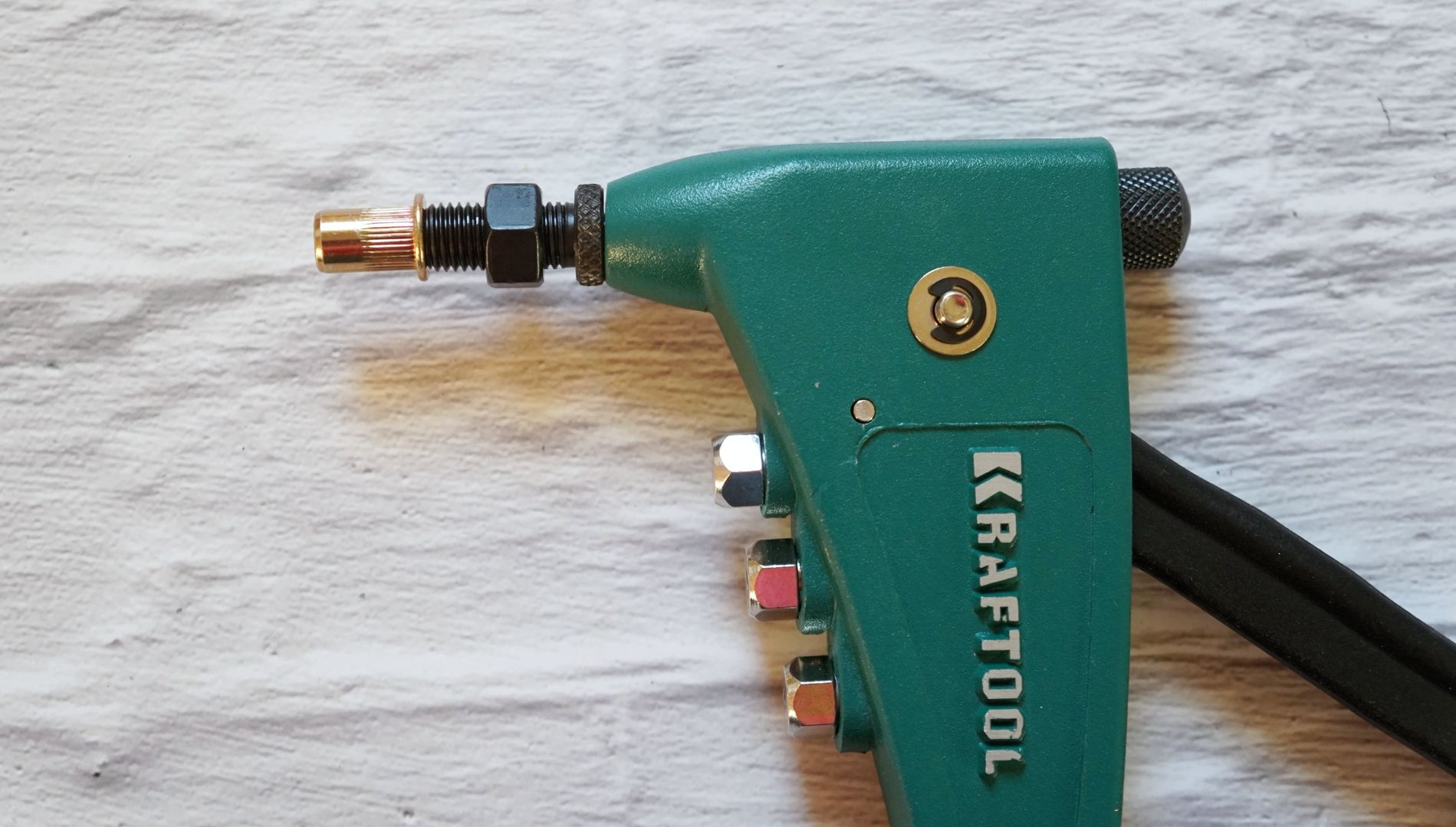

Далее навинчиваем до упора заклепку на резьбу…
…и откручиваем гайку в обратную сторону, чтобы она уперлась в бортик заклепки. В принципе если следовать правилам логики, нигде ошибиться нельзя :)
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/ce51f60d82.jpg?w=877)
Далее вставляем заклепку в отверстие и когда начинаем сводить рукоятки инструмента центральная часть сминается.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/a86b2ee367.jpg?w=877)
Усилие для установки таких заклепок, так как выполнены они из стали, нужно прилагать существенно большее по сравнению с вытяжными из алюминия. Важно при начале сминания заклепки, надежно удерживать инструмент и деталь, чтобы заклепка не выскочила из отверстия.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/b638ec28c8.jpg?w=877)
Если все сделали правильно, то получаем вот такой надежный винтовой крепеж. Выдернуть такую клепку уже не получиться, она не прокручивается и обеспечивает очень надежное винтовое соединение за счет длинной резьбы и площади контакта с ввинчиваемым крепежом.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/ae4e165a16.jpg?w=877)
После установки заклепки, выкручиваем барашек на торце инструмента, который вращает штифт, против часовой стрелки.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/e8596d513c.jpg?w=877)
Полученна «встроенная» в деталь гайка.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/59a2065c80.jpg?w=877)
Закручиваем любой подходящий крепеж.
Далее сделать такое же соединение на профильной трубе с толщиной стенки 2мм. Сверлим отверстие подходящего диаметра.
При установке такой большой заклепки (М6), как я уже сказал, нужно достаточно большое усилие. Одной рукой установить ее нереально. Я это делал на полу, просто уперев неподвижную часть инструмента в подложенные дощечки, а руками надавливая на подвижную рукоятку (но без фанатизма, чтобы не сломать сменную насадку).
Одну заклепку все-таки испортил, она выскочила из отверстия и расплющилась вне его.
![](https://img.ixbt.site/live/images/original/04/23/83/2024/09/12/8db9055d5d.jpg?w=877)
Более внимательная установка дала результат. Заклепка надежно установлена и проверена.
Приобрести инструмент KRAFTOOL Combo2-M6 можно на Яндекс.Маркете или Мегамаркете
В целом, инструмент достойный и весьма полезный там, где нужно прочное соединение без возможности работы с обратной стороны детали. Металл из которого инструмент сделан очень прочный, качество изготовления на высоте. Большое количество насадок как под вытяжные, так и под резьбовые заклепки. Удобный кейс. Рекомендую.
