Обзор цифрового осциллографа FNIRSI 2C23T: три в одном

Цифровой осциллограф FNIRSI 2C23T — это универсальный инструмент, объединяющий в себе три устройства: осциллограф, мультиметр и генератор сигналов. Такой многофункциональный прибор способен существенно упростить процесс диагностики и анализа электрических цепей как в профессиональных мастерских, так и в домашних условиях. В этом обзоре мы рассмотрим ключевые возможности и характеристики FNIRSI 2C23T, чтобы понять, насколько он соответствует требованиям современных пользователей.

Технические характеристики

Внешний вид и комплектация

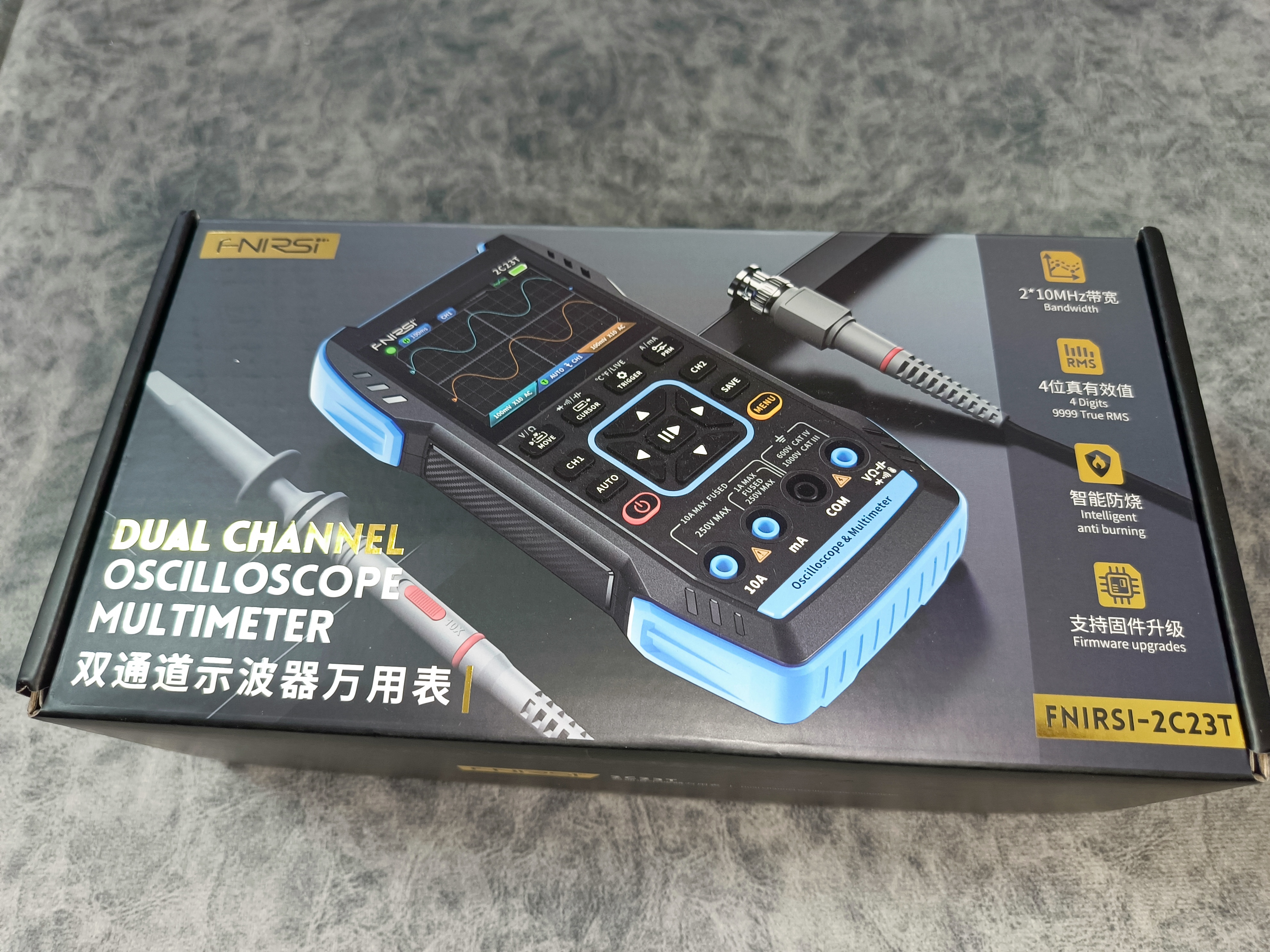

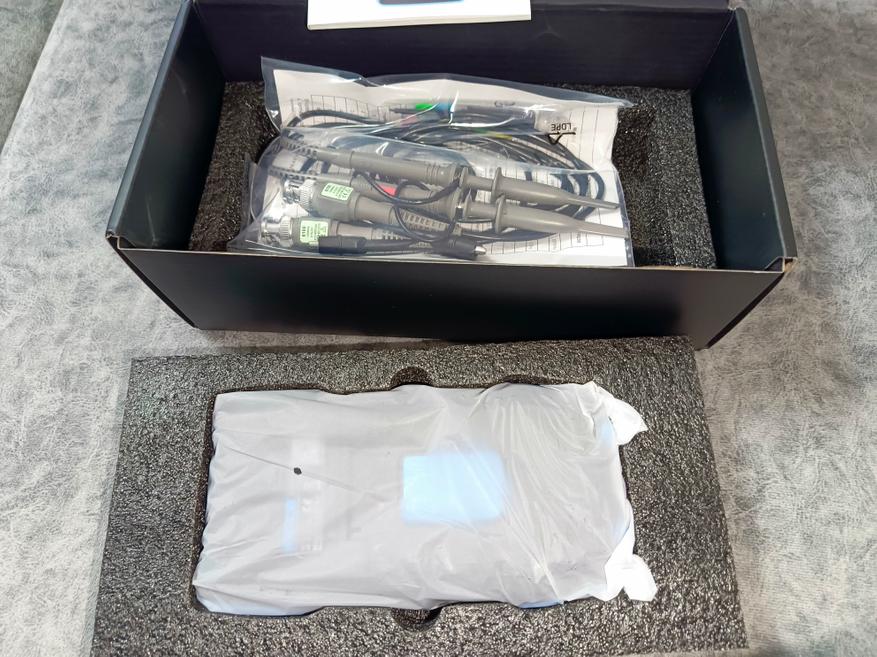

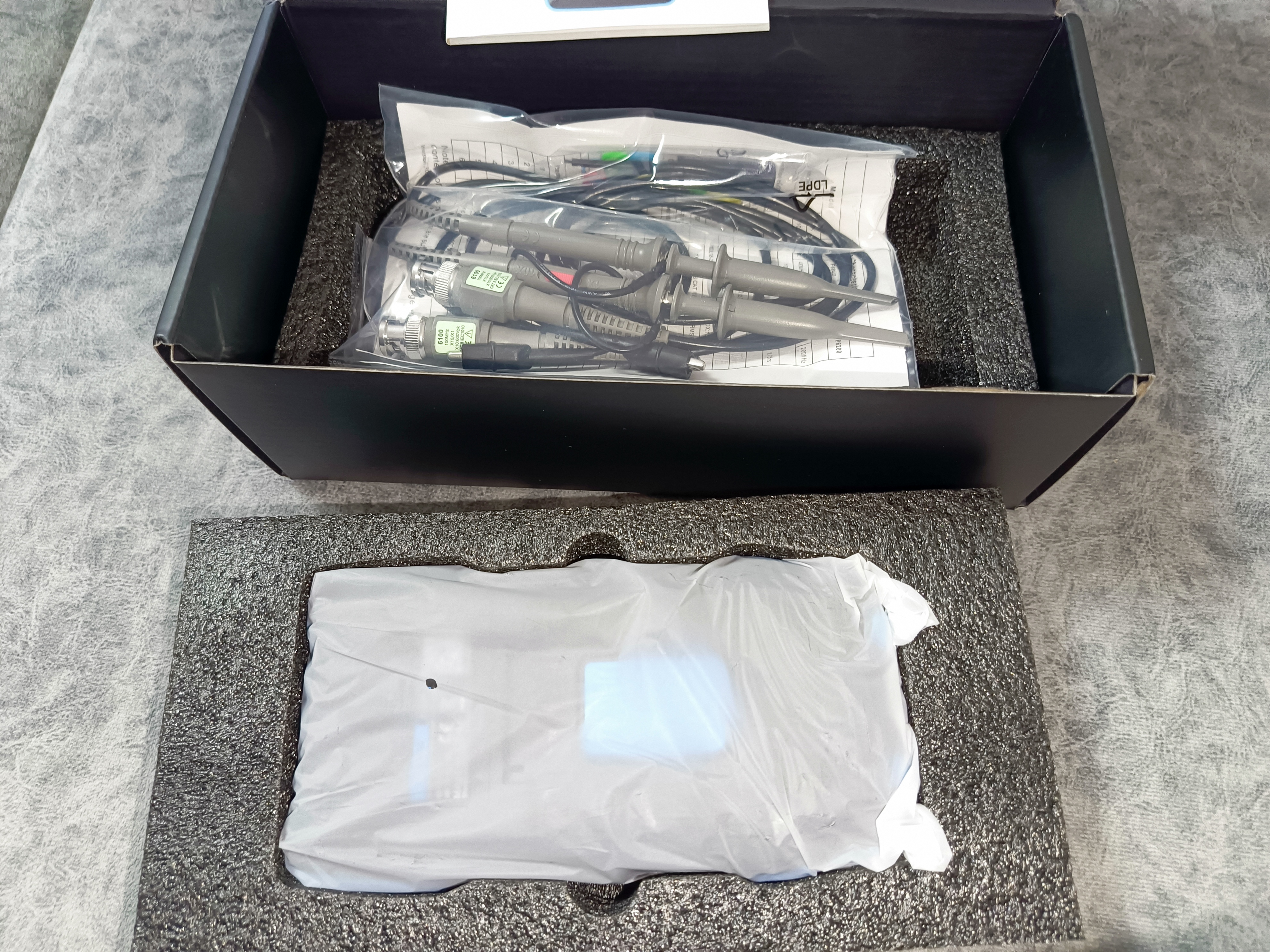

Осциллограф упакован в фирменную упаковку.

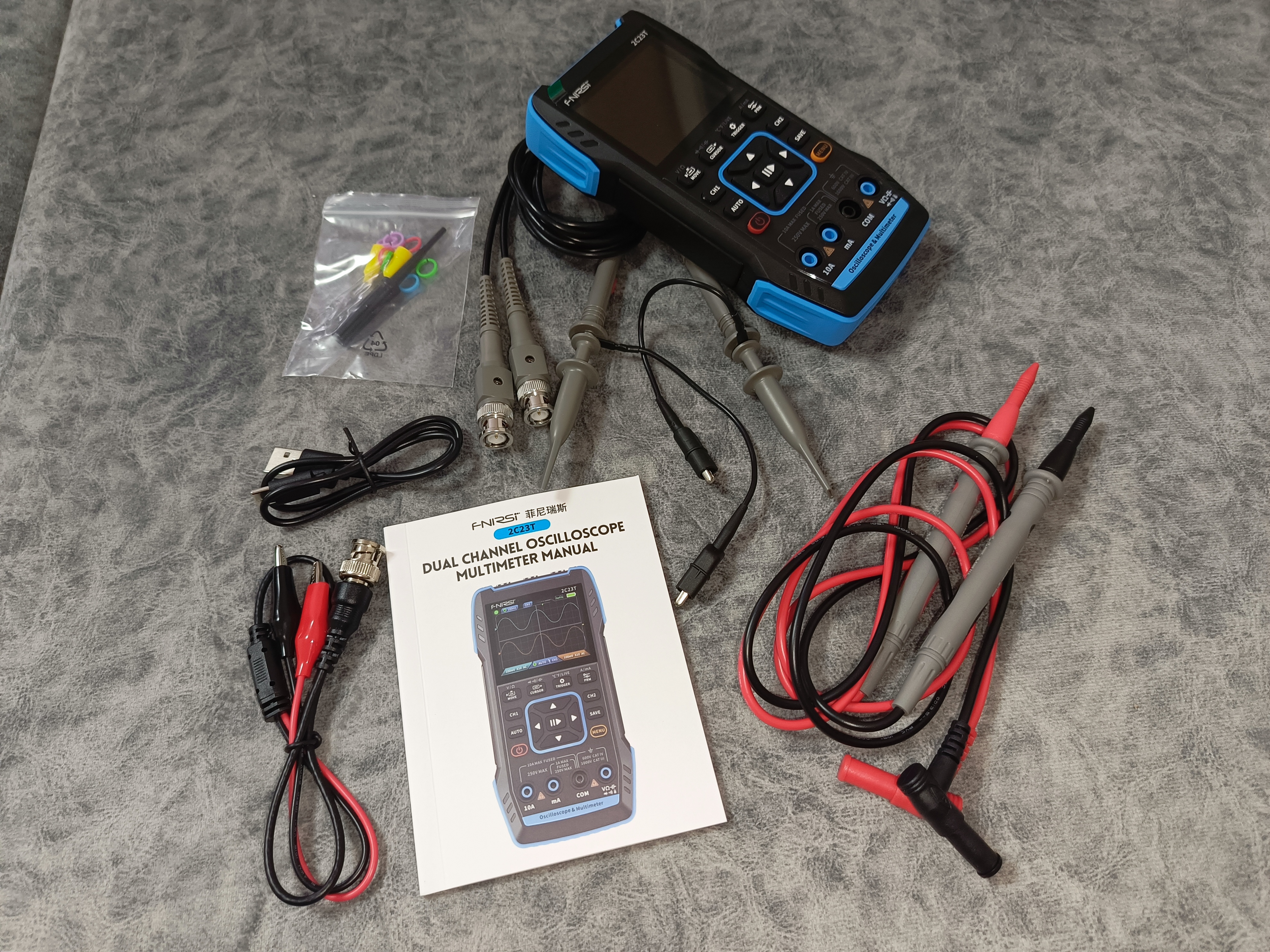

В комплект поставки входит следующее:

• Сам осциллограф Fnirsi 2C23T.

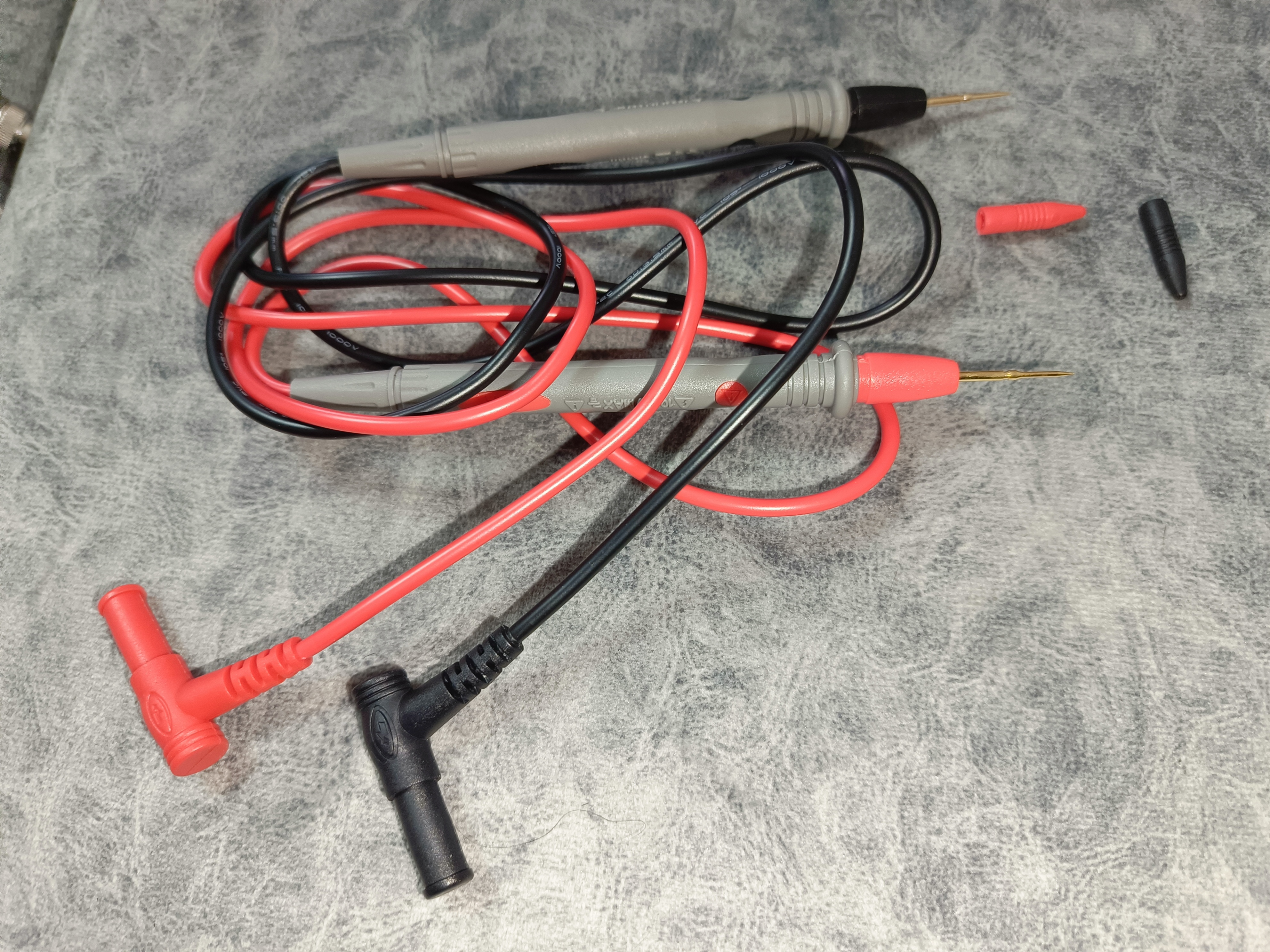

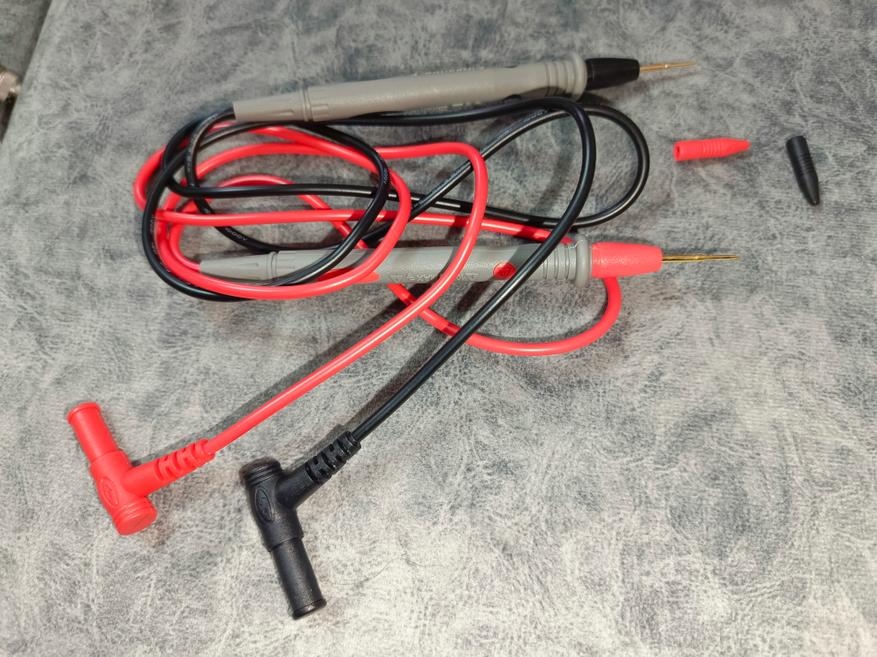

• Щупы для мультиметра.

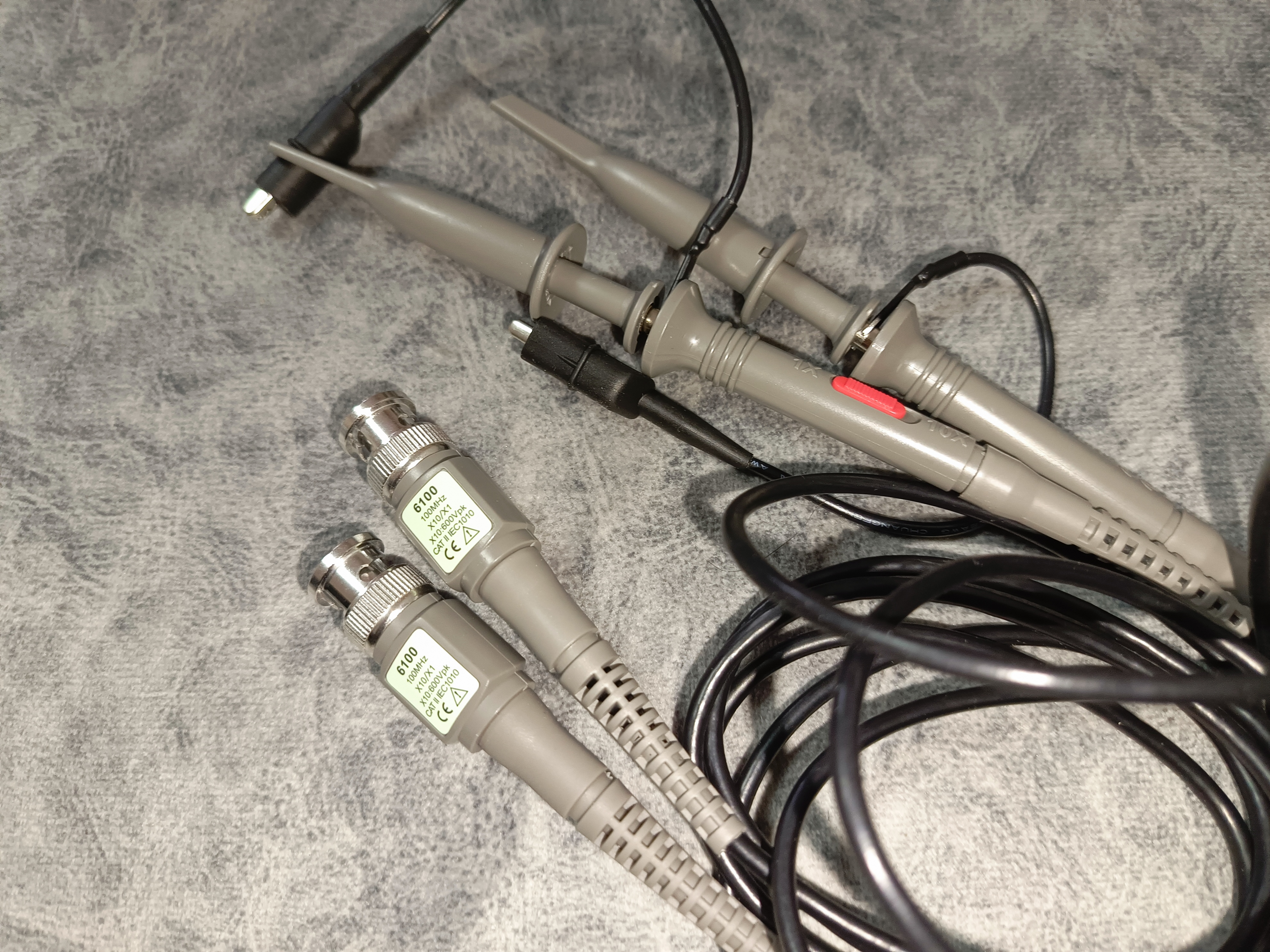

• Щупы с полосой в 100 МГц.

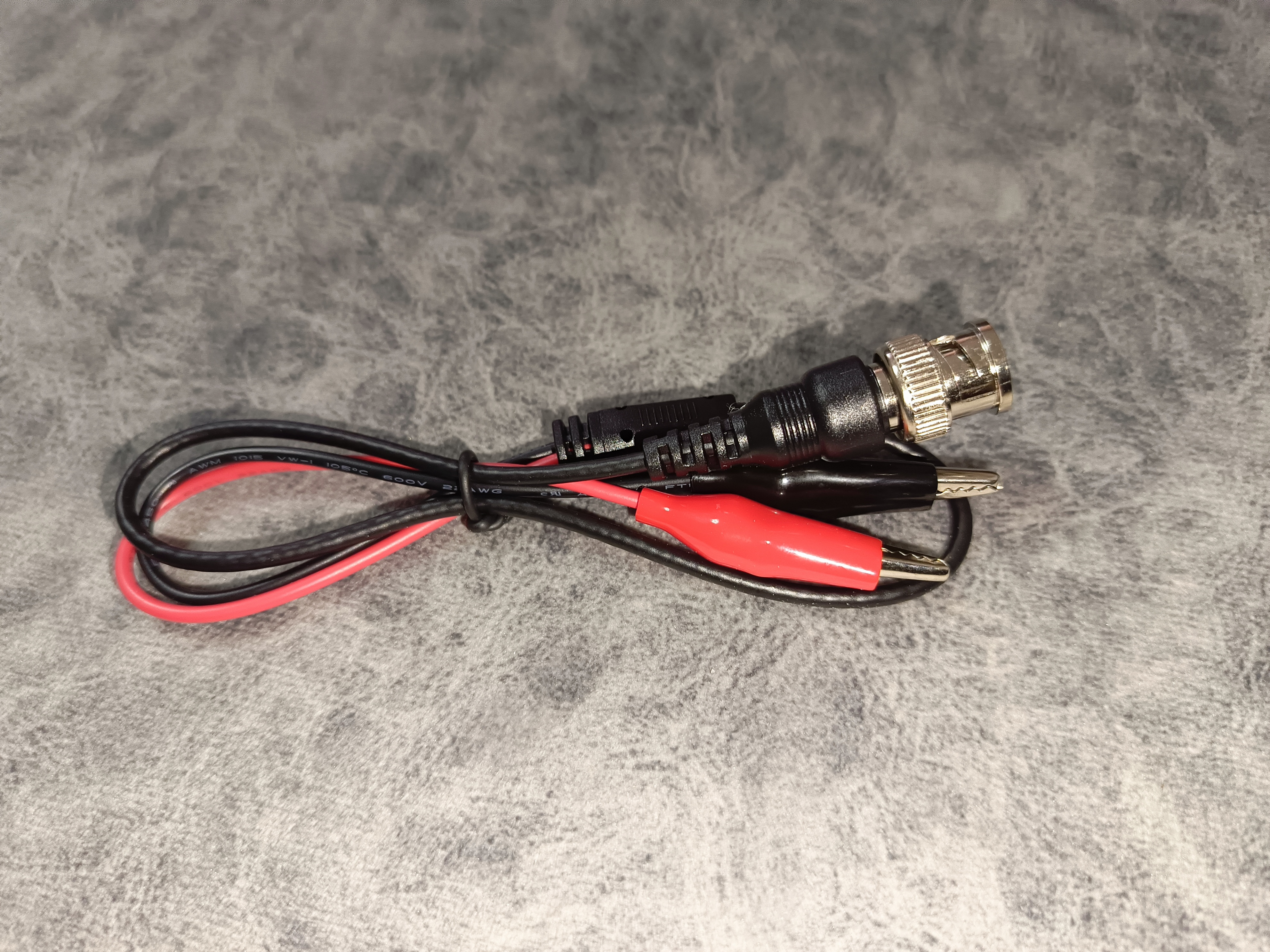

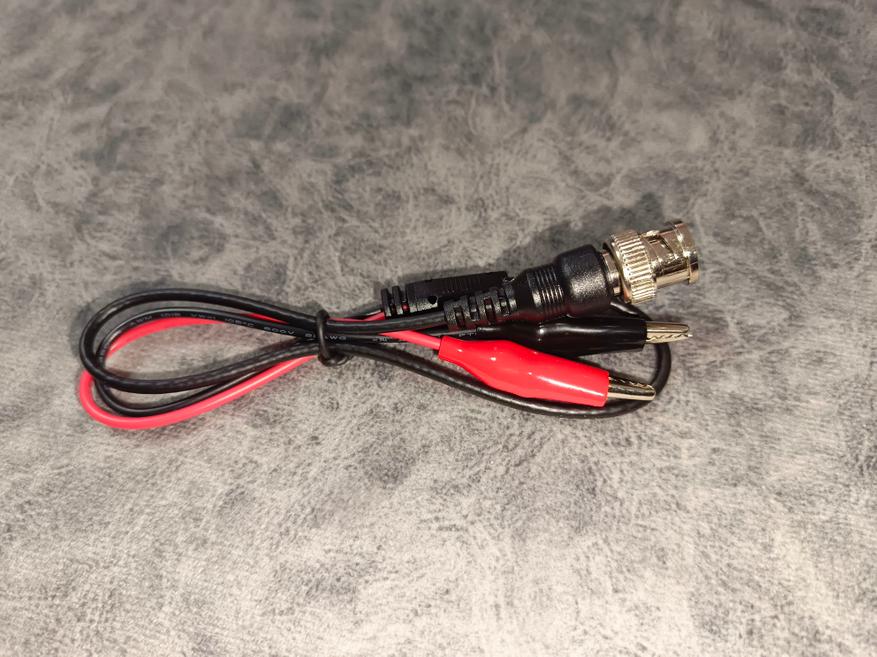

• BNC щуп с крокодилом.
• Кабель для зарядки.
• Руководство на русском языке.

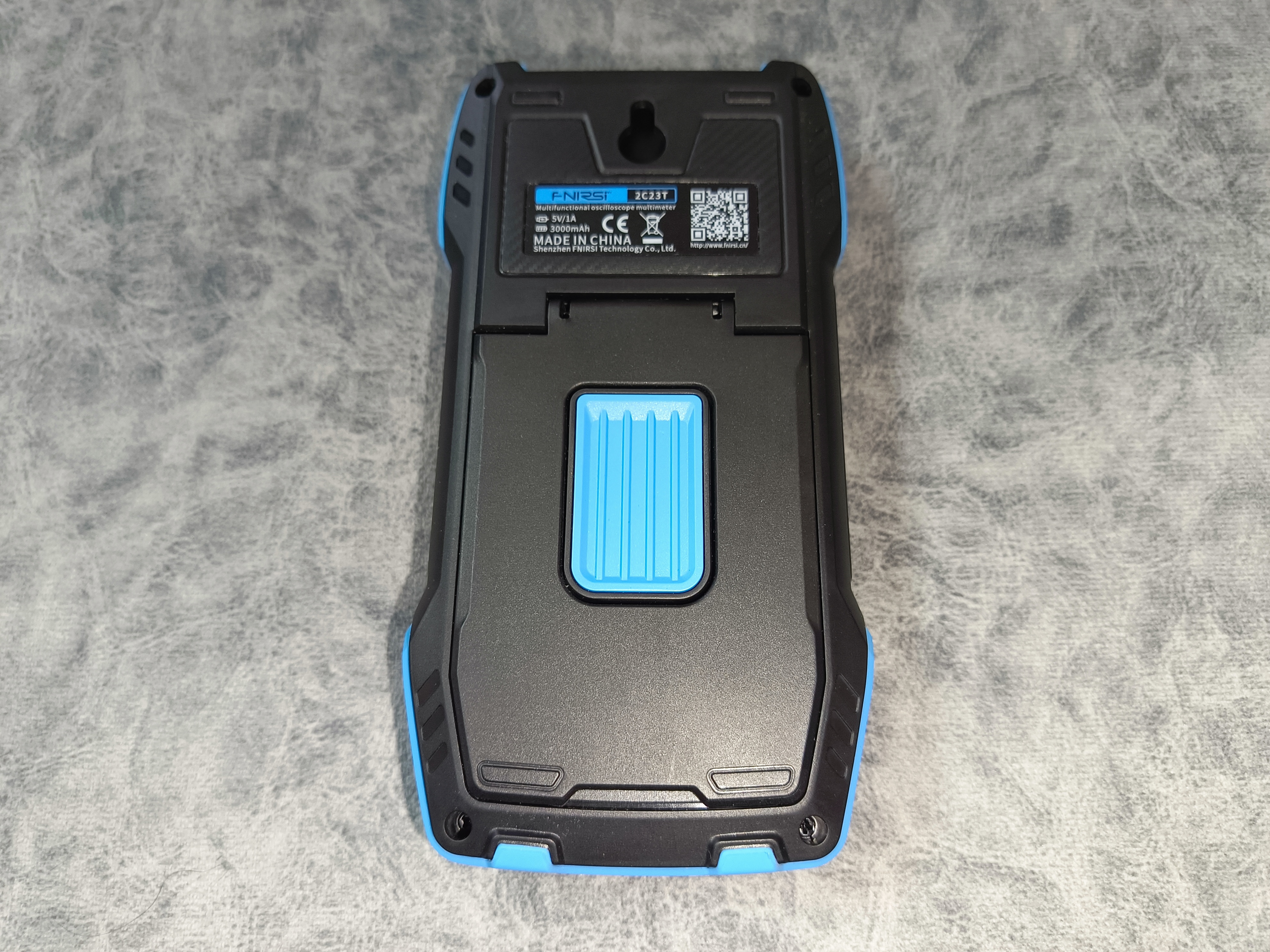

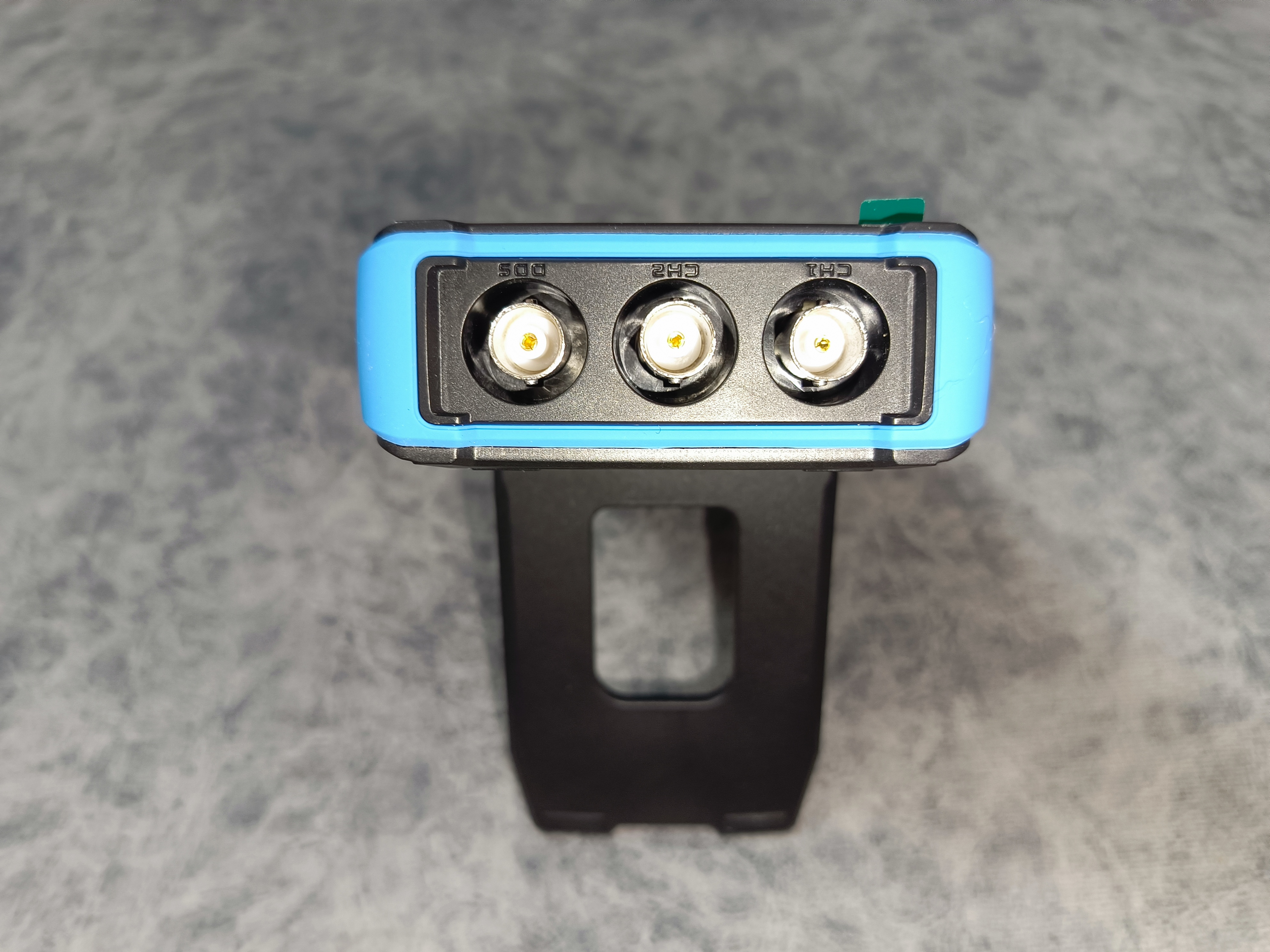

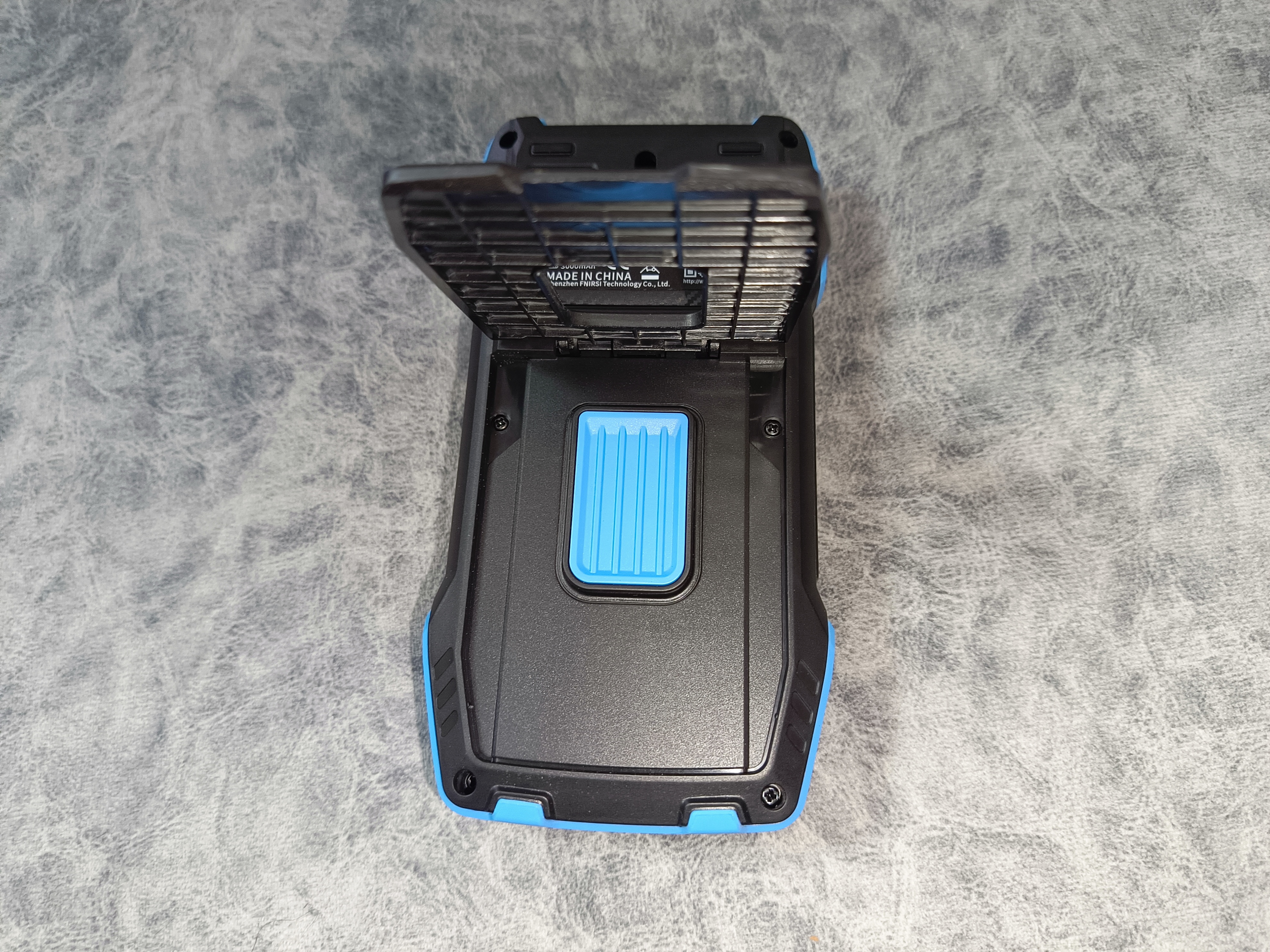

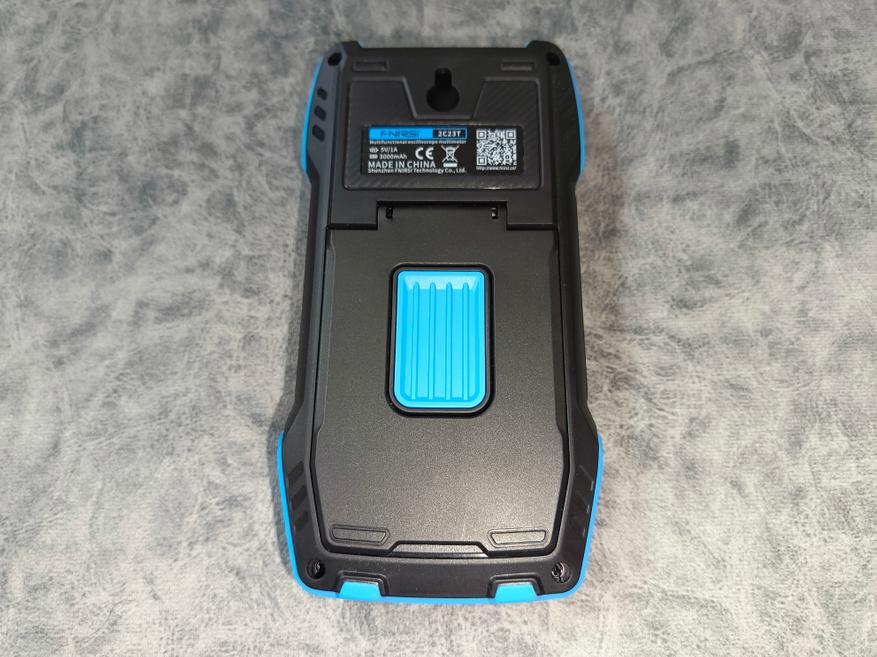

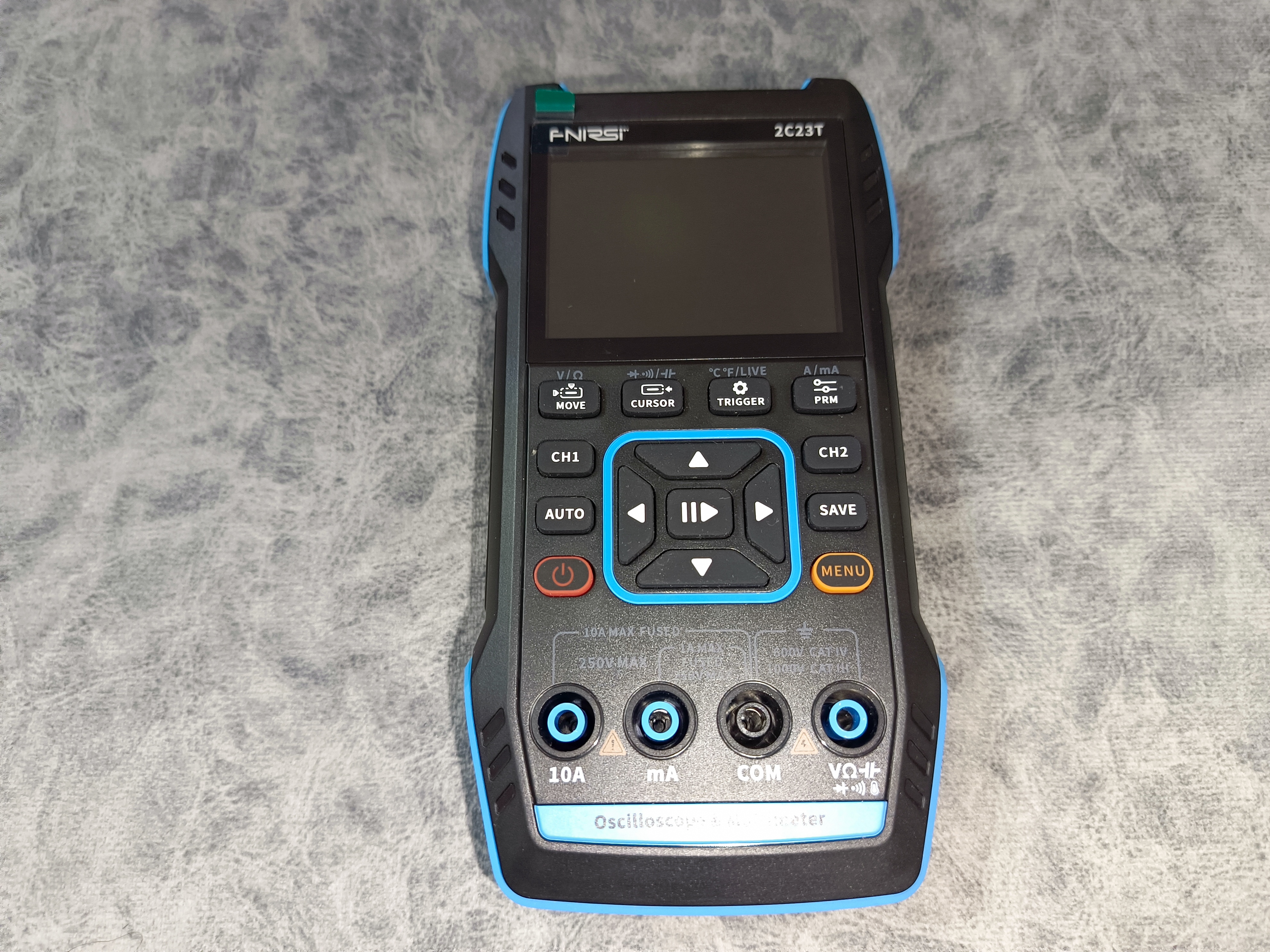

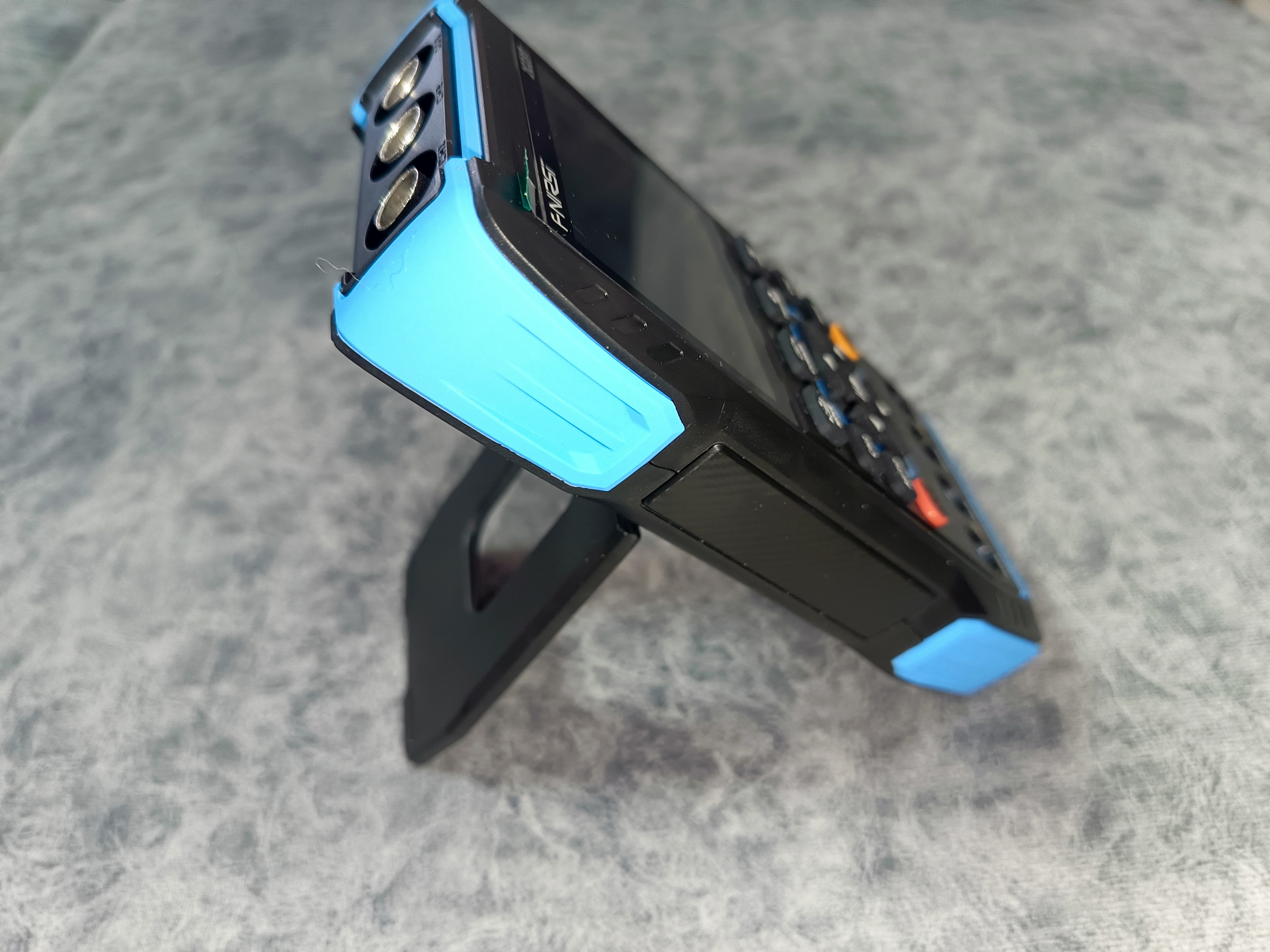

Корпус осциллографа оснащен подставкой, которая облегчает процесс использования. Все разъёмы подключаются в верхней части прибора. Кнопки управления прорезиненные и большие. Нажимаются мягко.

Демонстрация работы

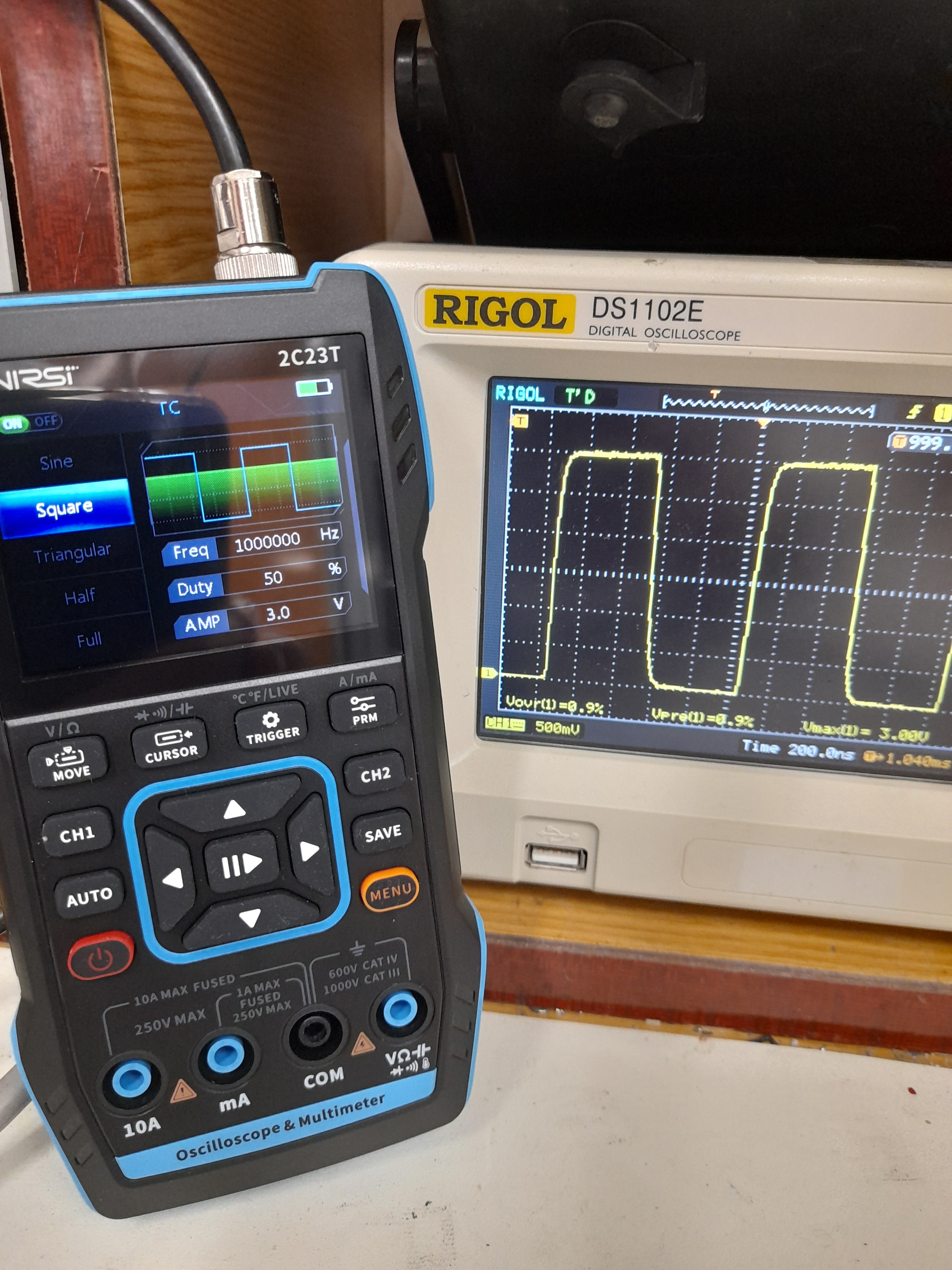

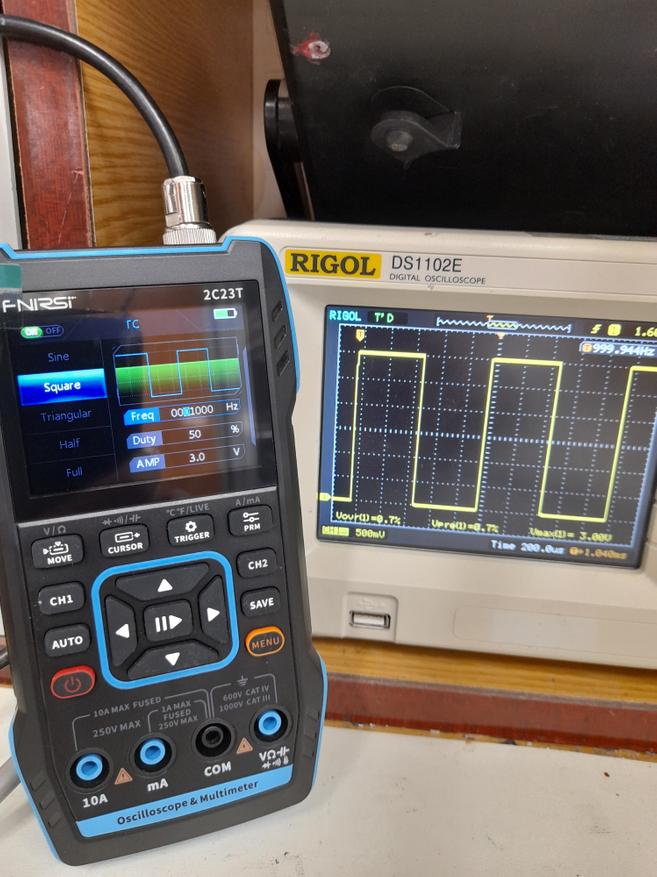

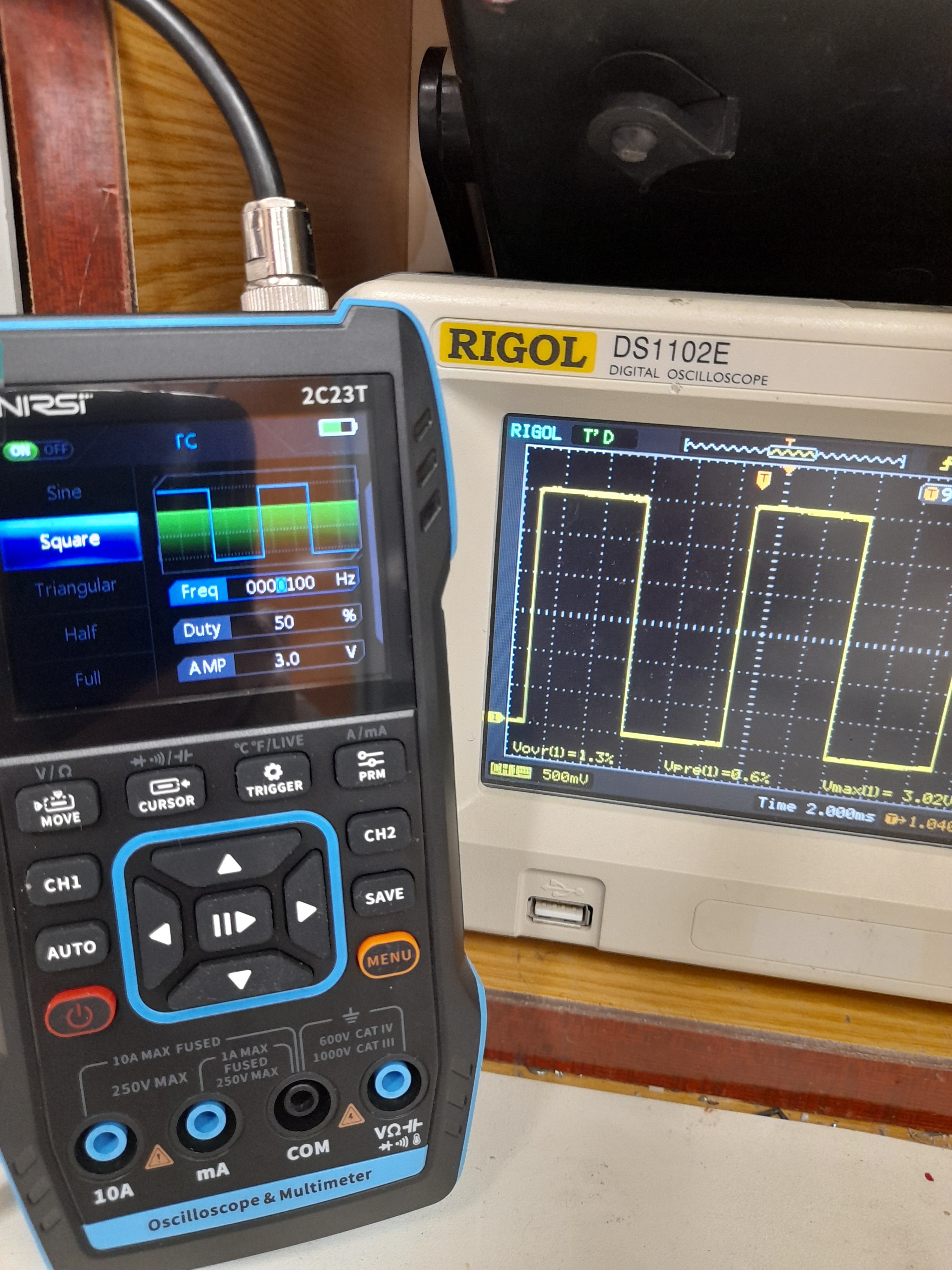

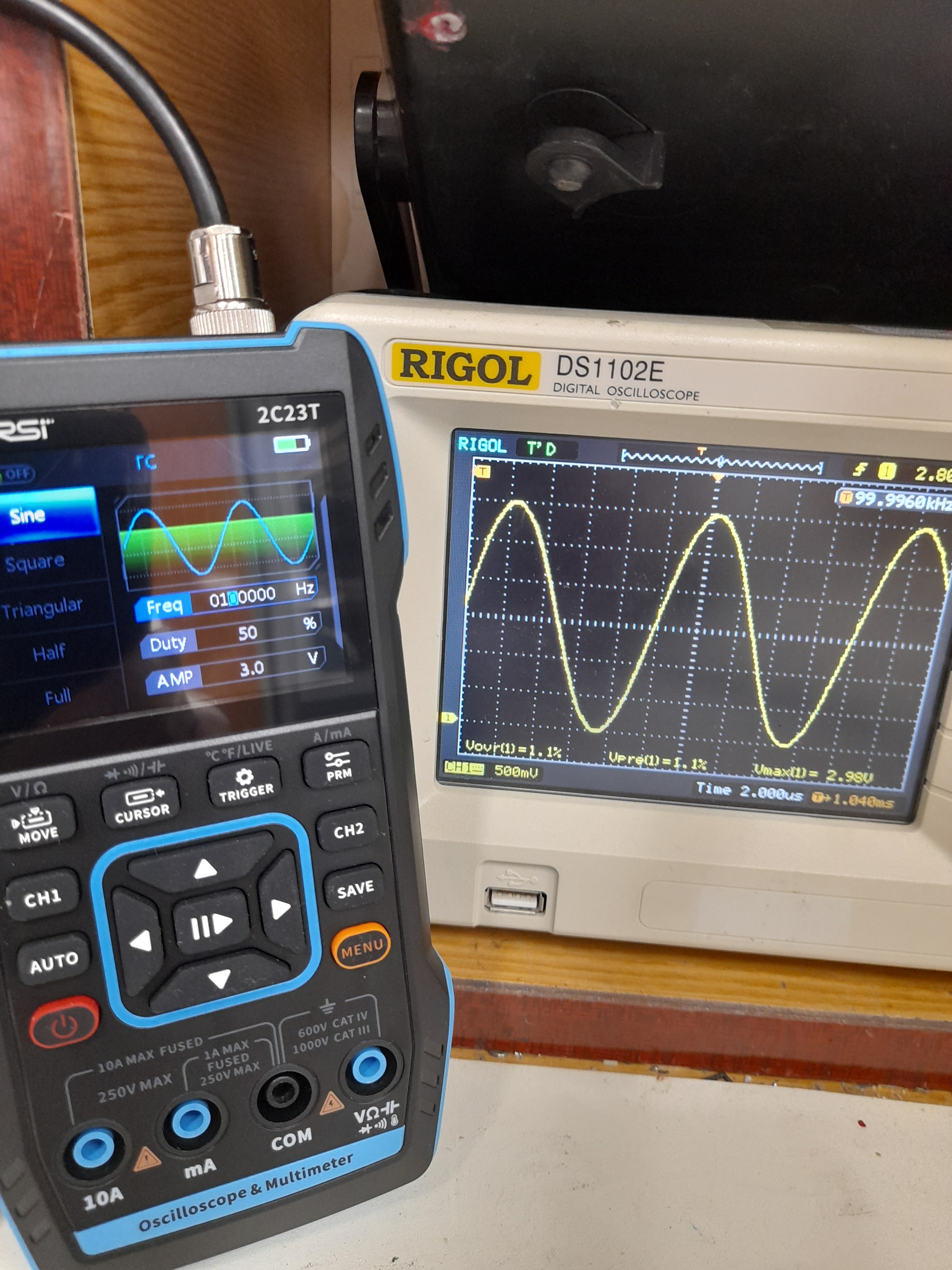

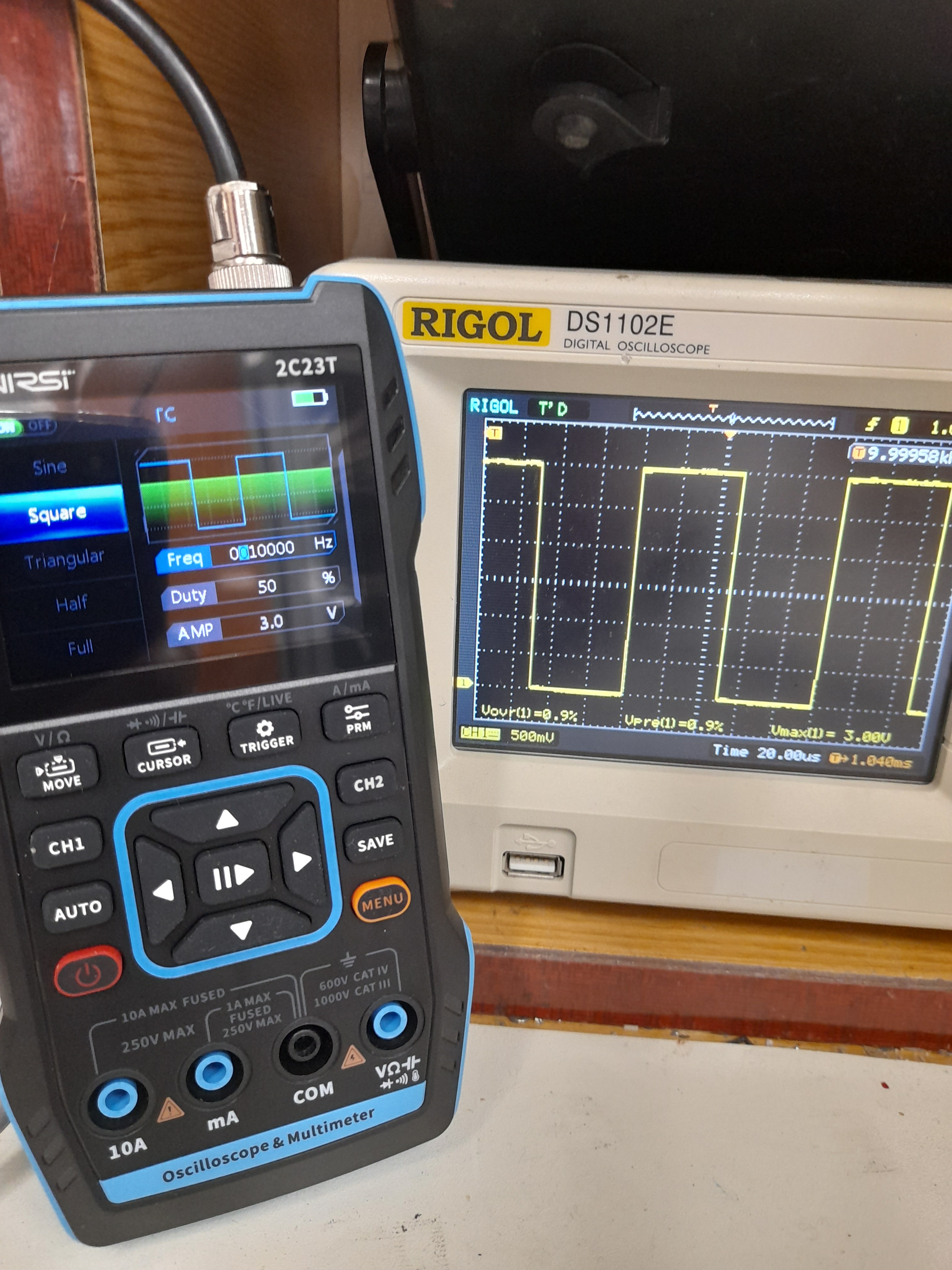

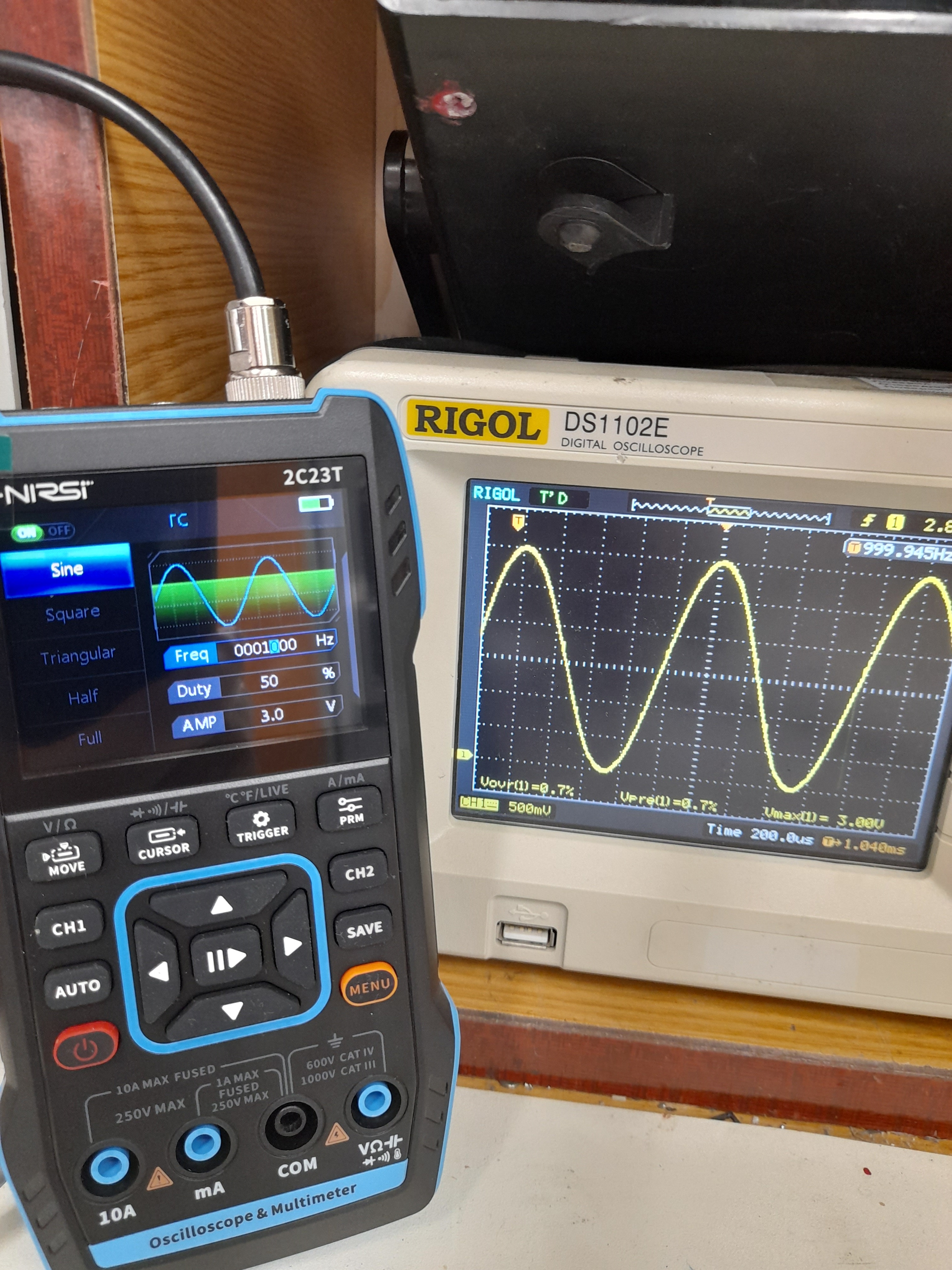

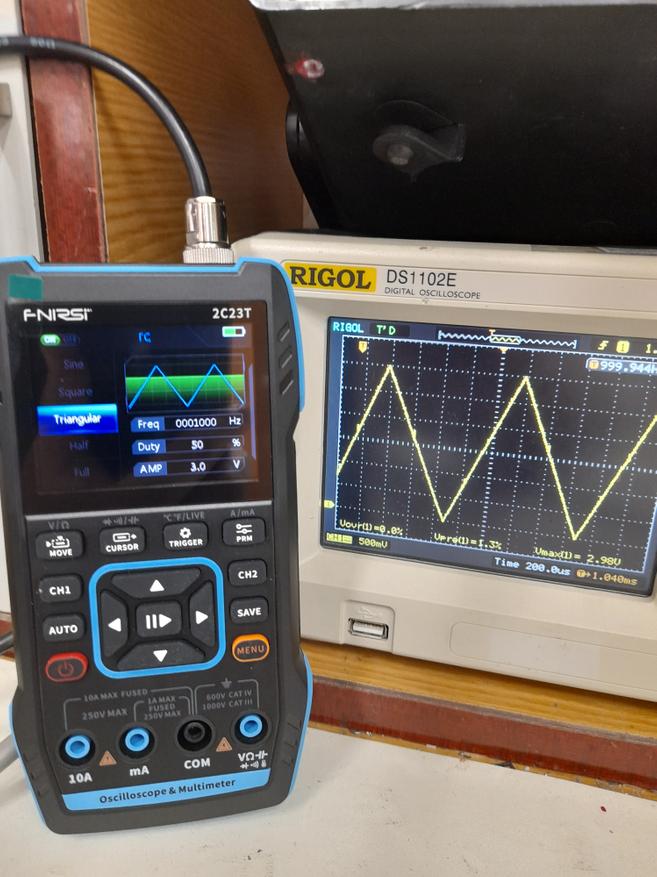

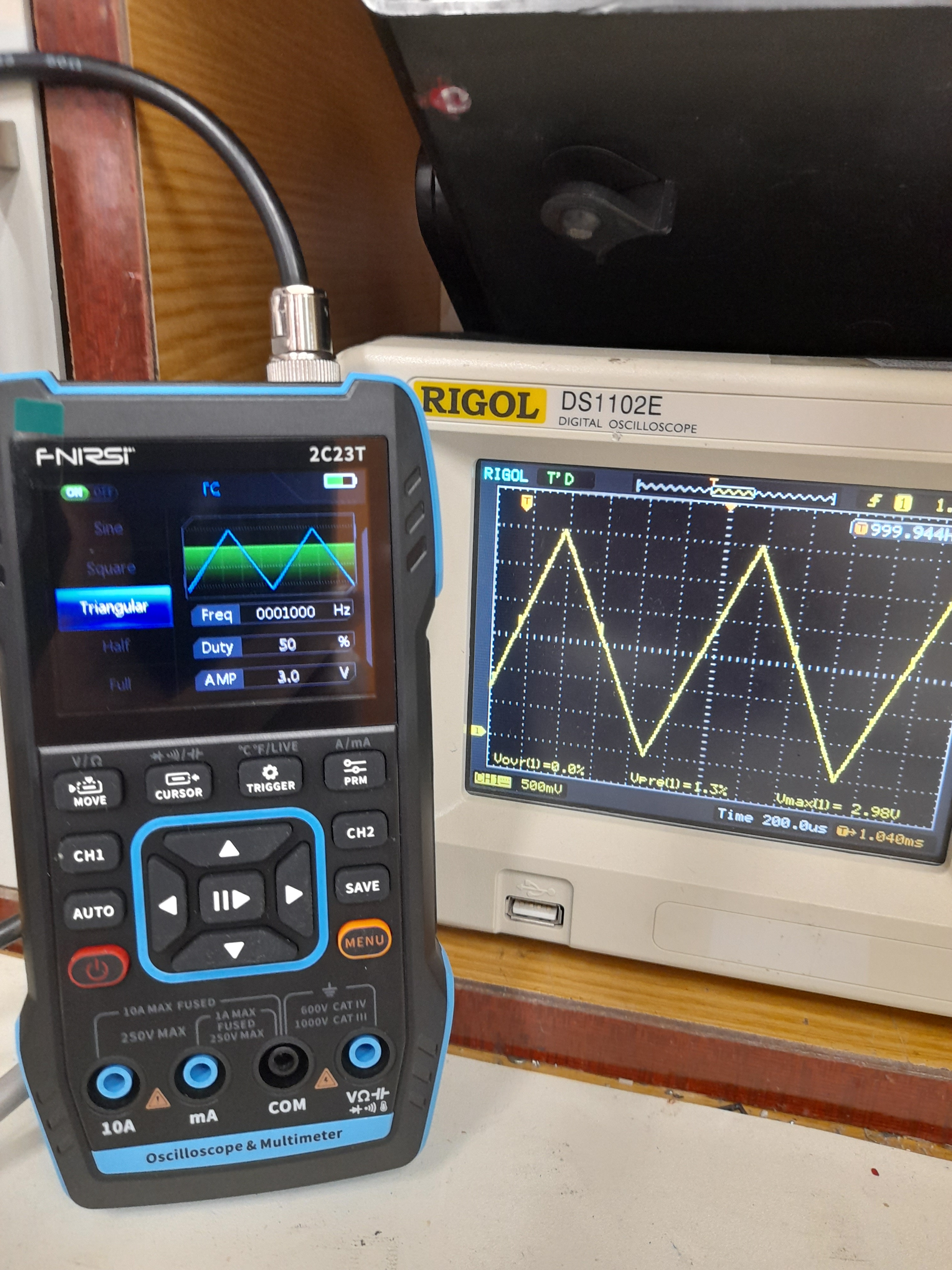

Осциллограф сравнивался с показаниями более профессиональной моделью Rigol DS1102E. В качестве генератора выступает обозреваемый осциллограф. Как вы можете заметить на фотографиях, что погрешность минимальная, причем при измерении любой частоты.

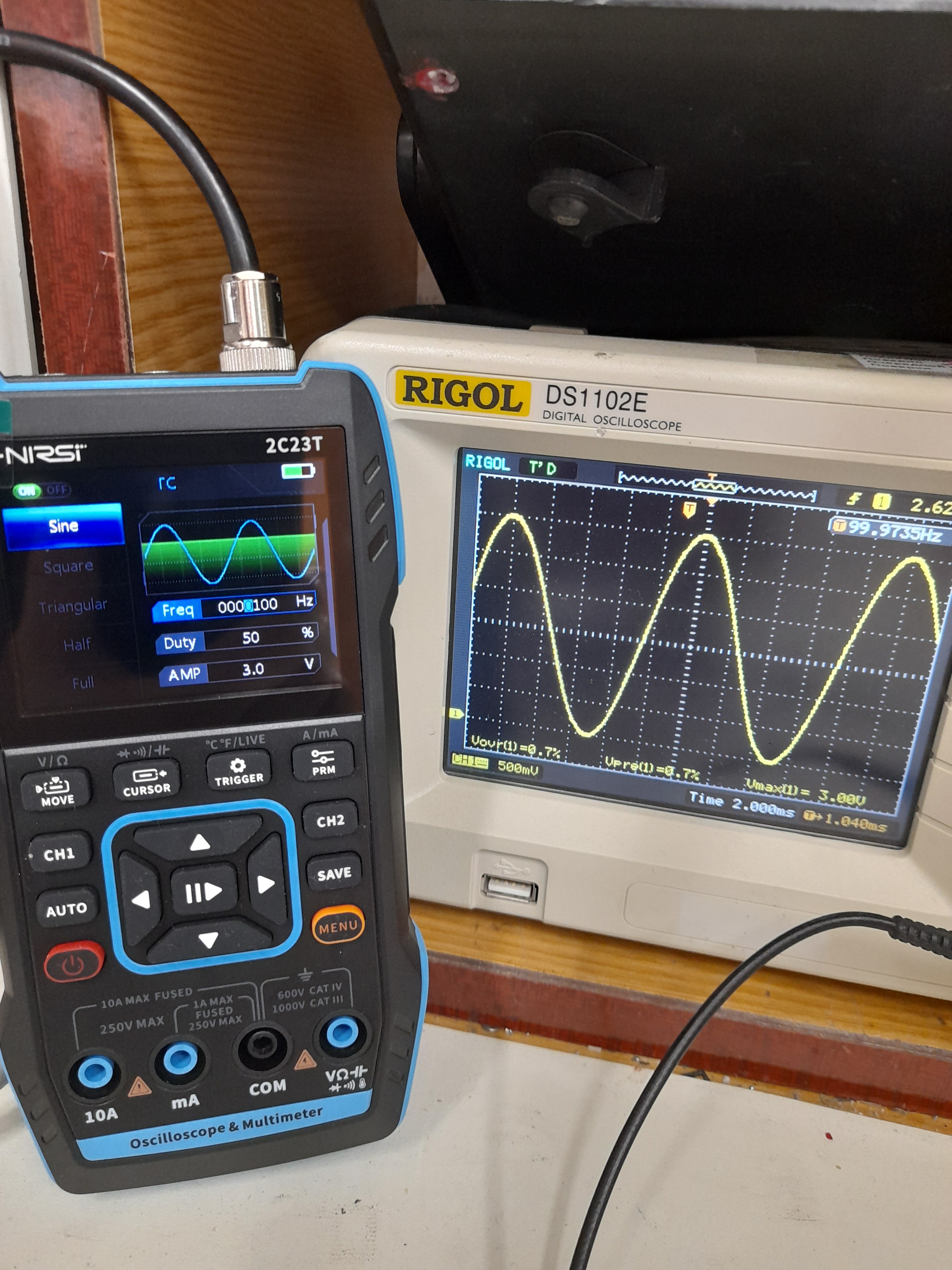

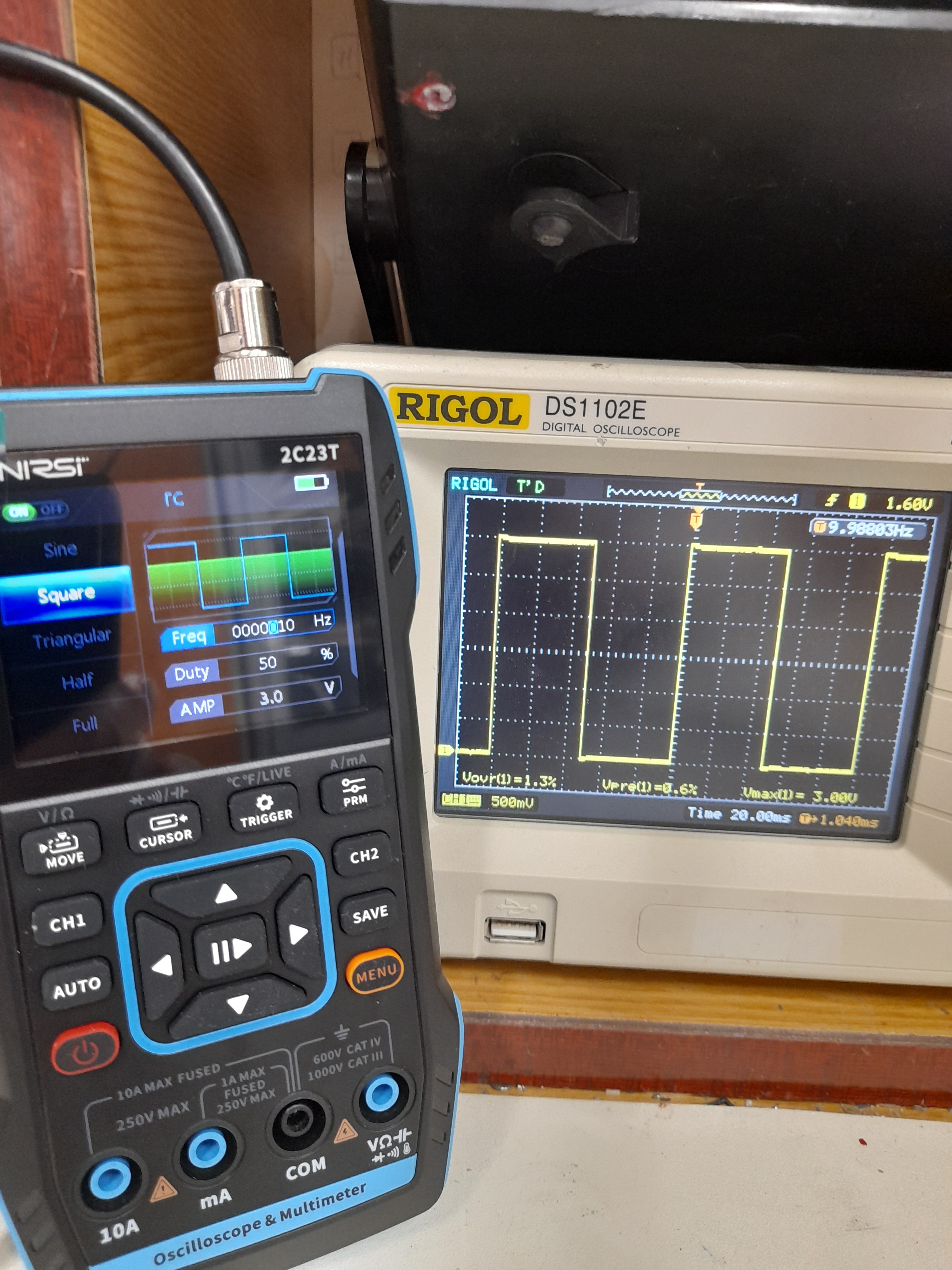

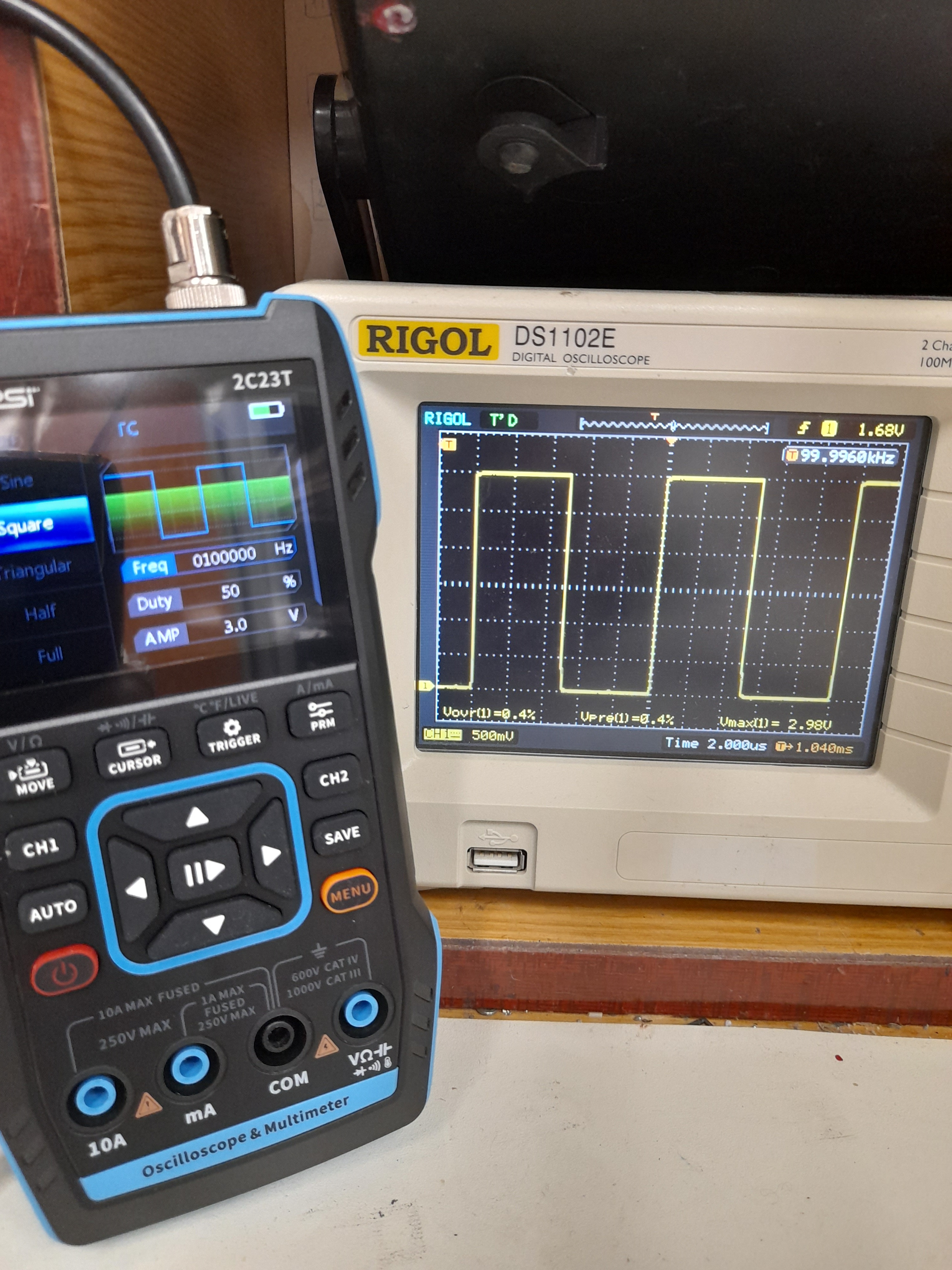

Амплитуда 2.98В, на осциллографе отображается 3В. При частоте 10 Гц получаем 99.9735 Гц. При частоте в 100000 Гц на осциллографе 99.9960 кГц.

Было проведено еще множество различных тестов, и показания были практически идеальными.

Измерения производились от 10 Гц до 1000 кГц.

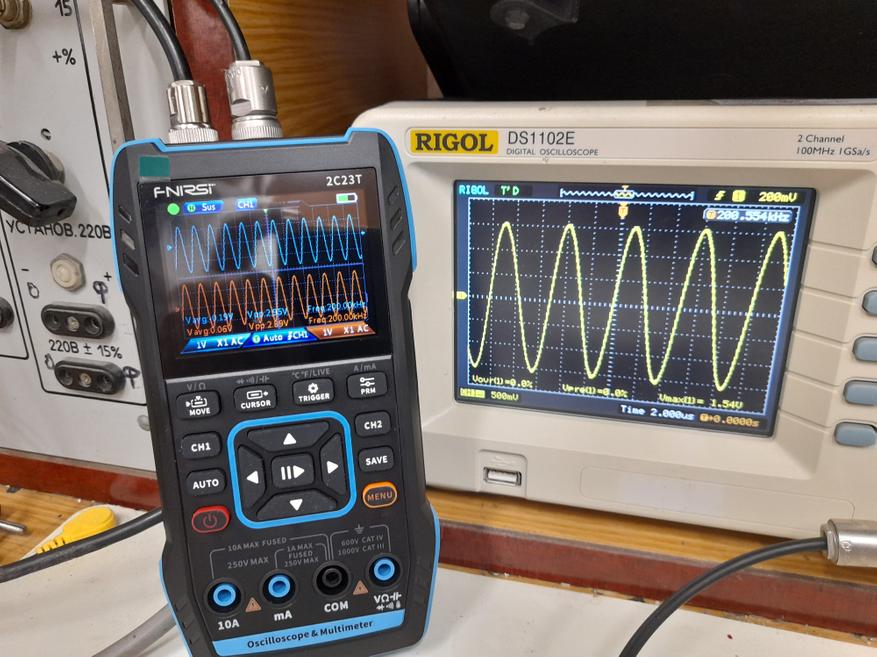

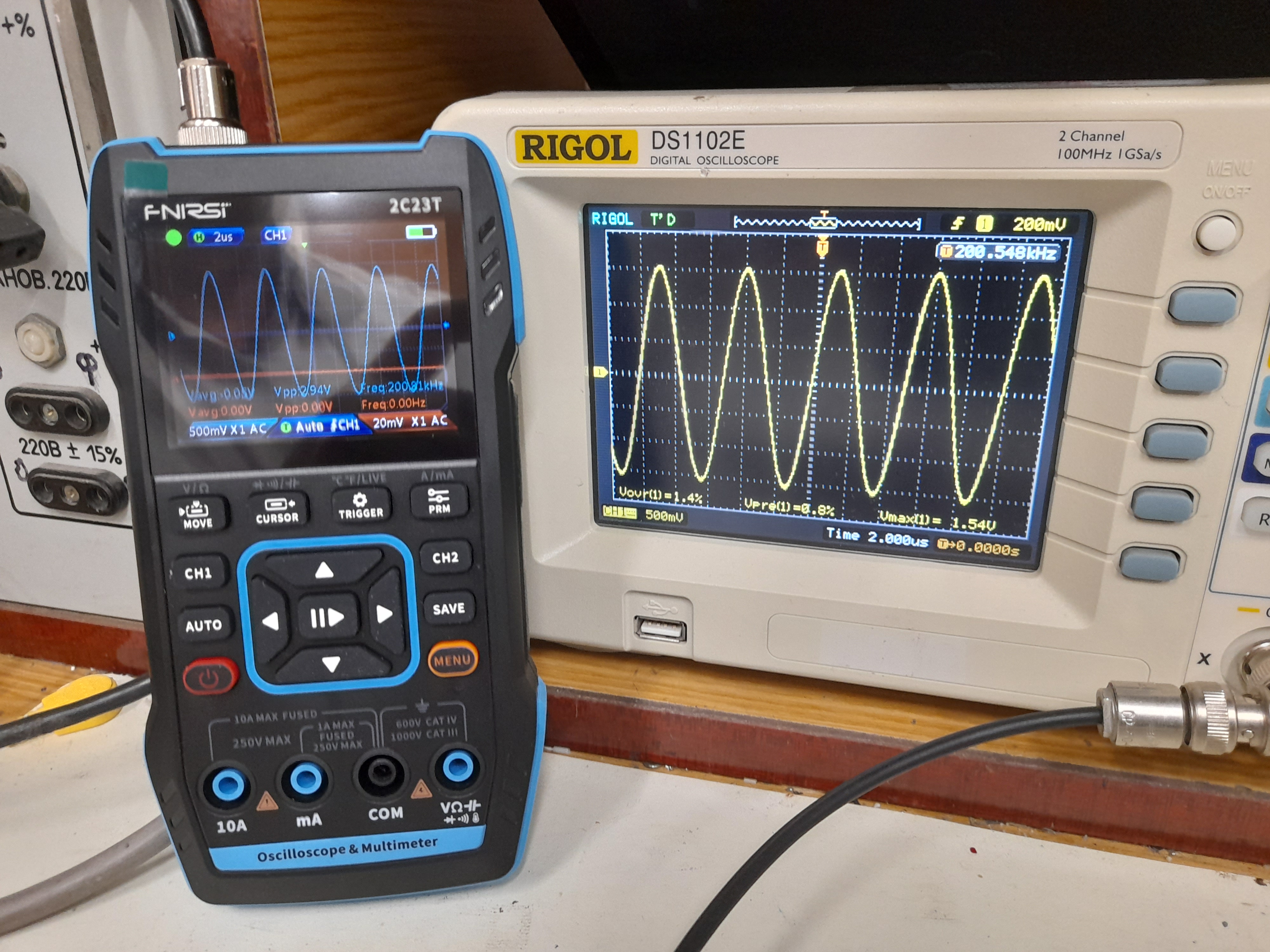

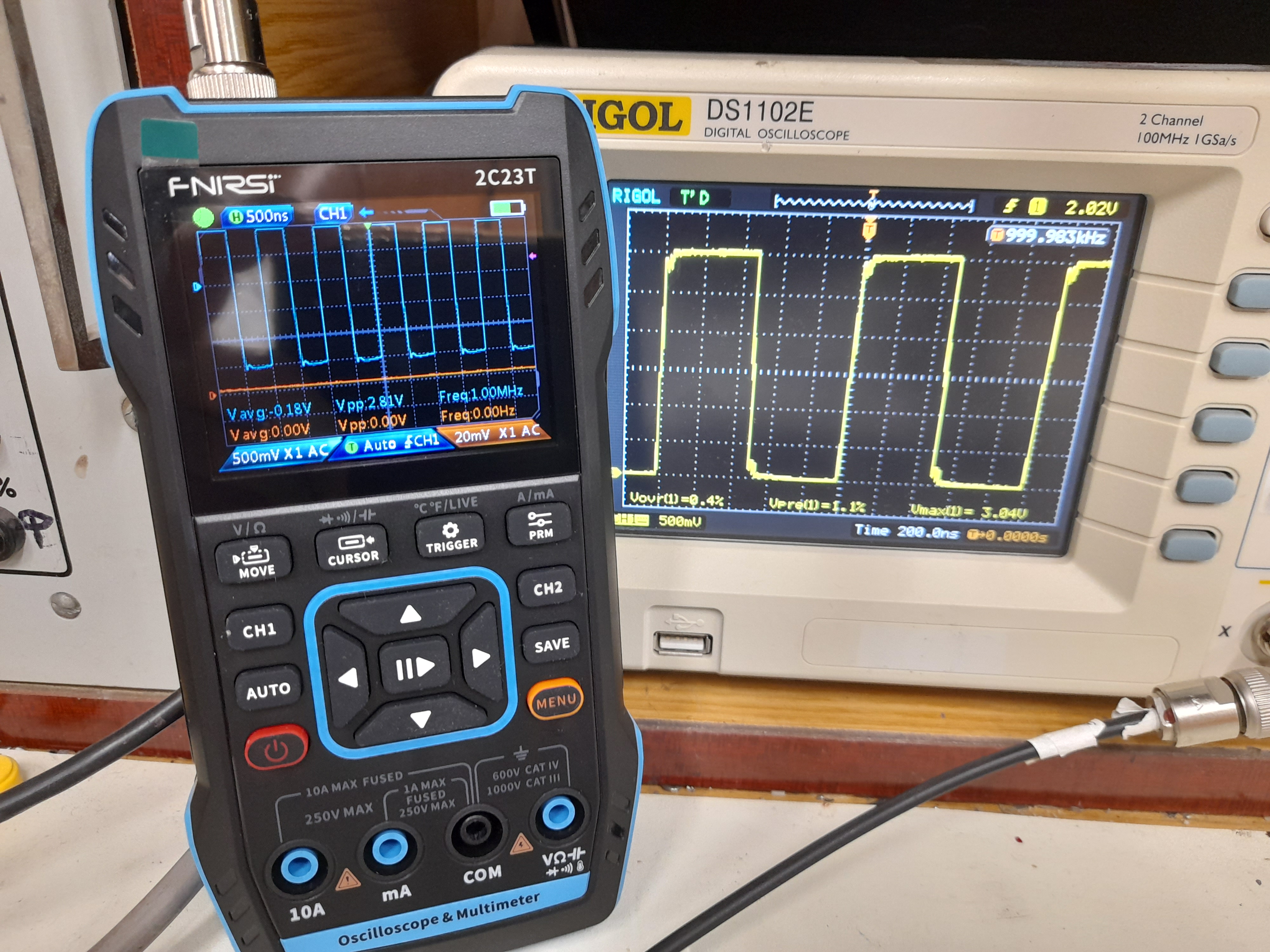

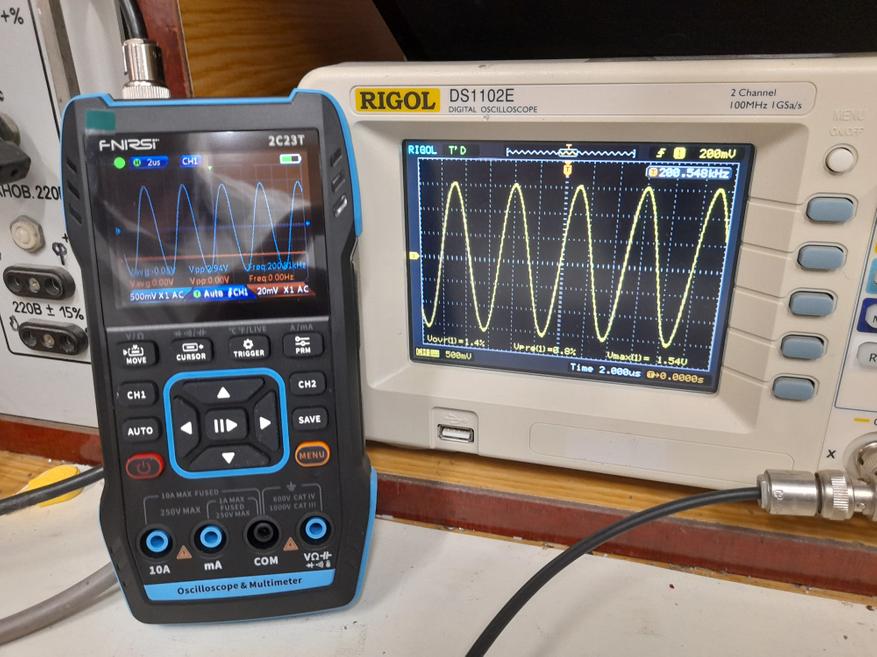

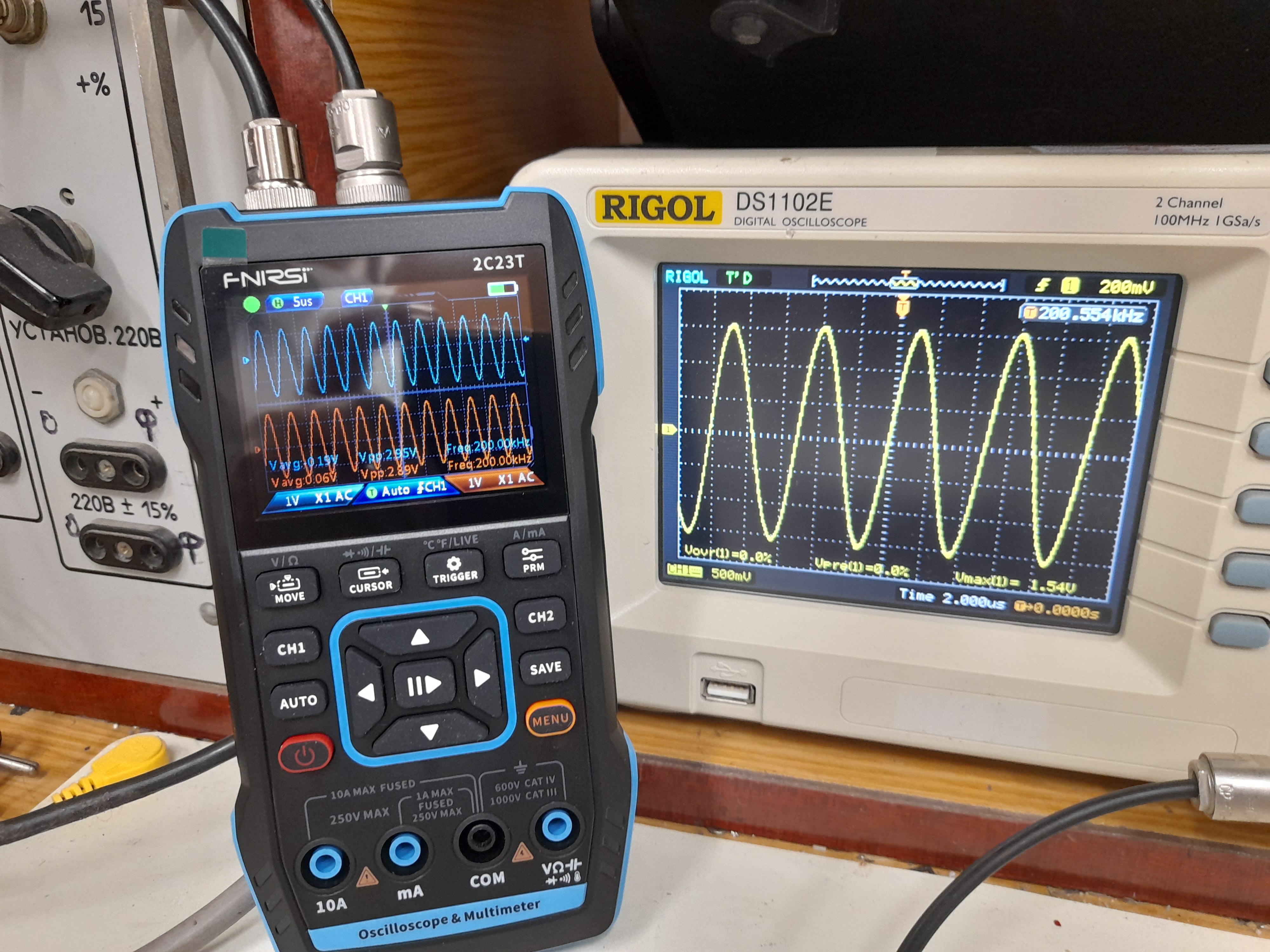

На фотографиях ниже показана работа осциллографа. Теперь в качестве генератора выступает Г5-60. Значительных отклонений замечено не было.

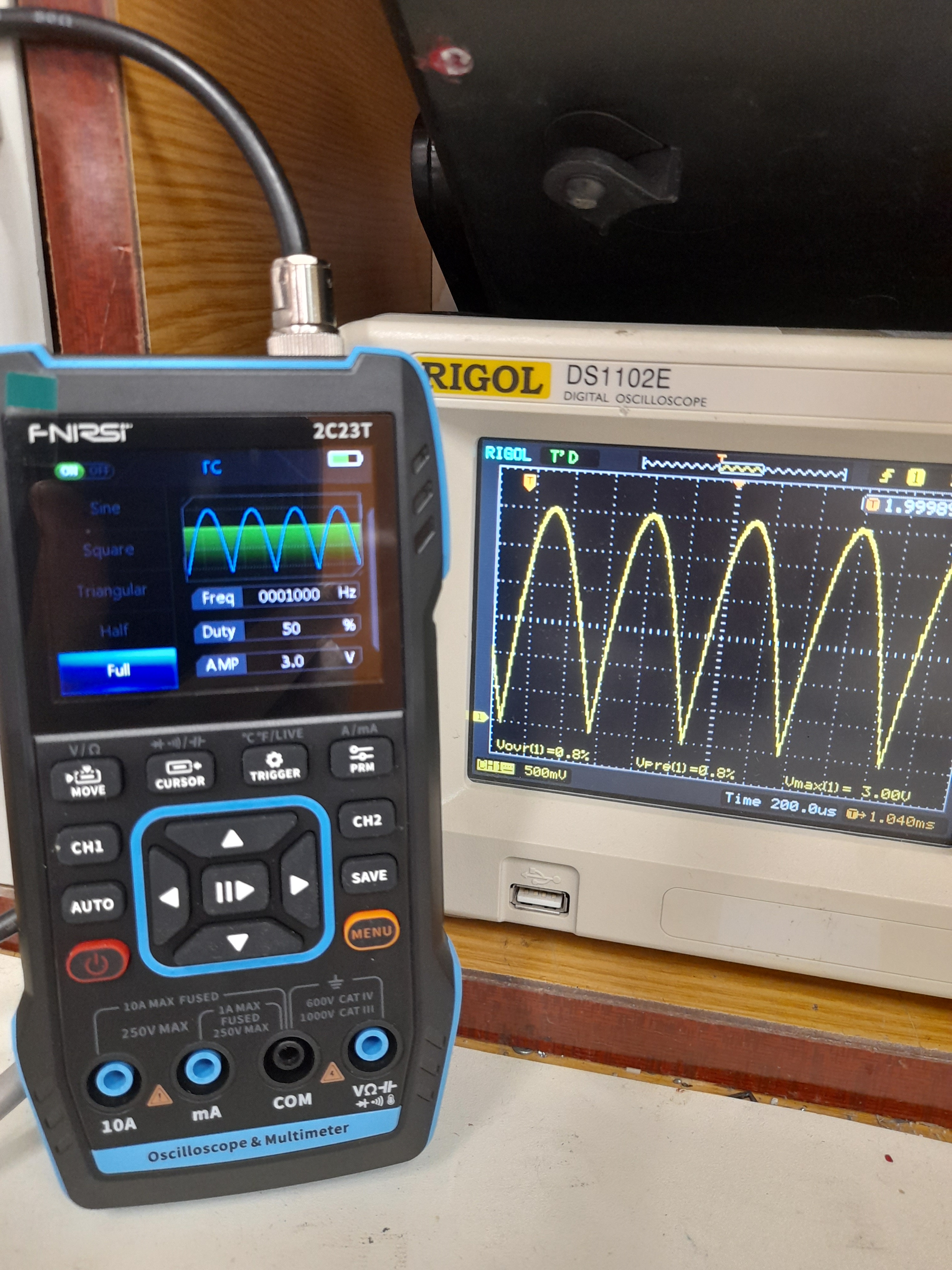

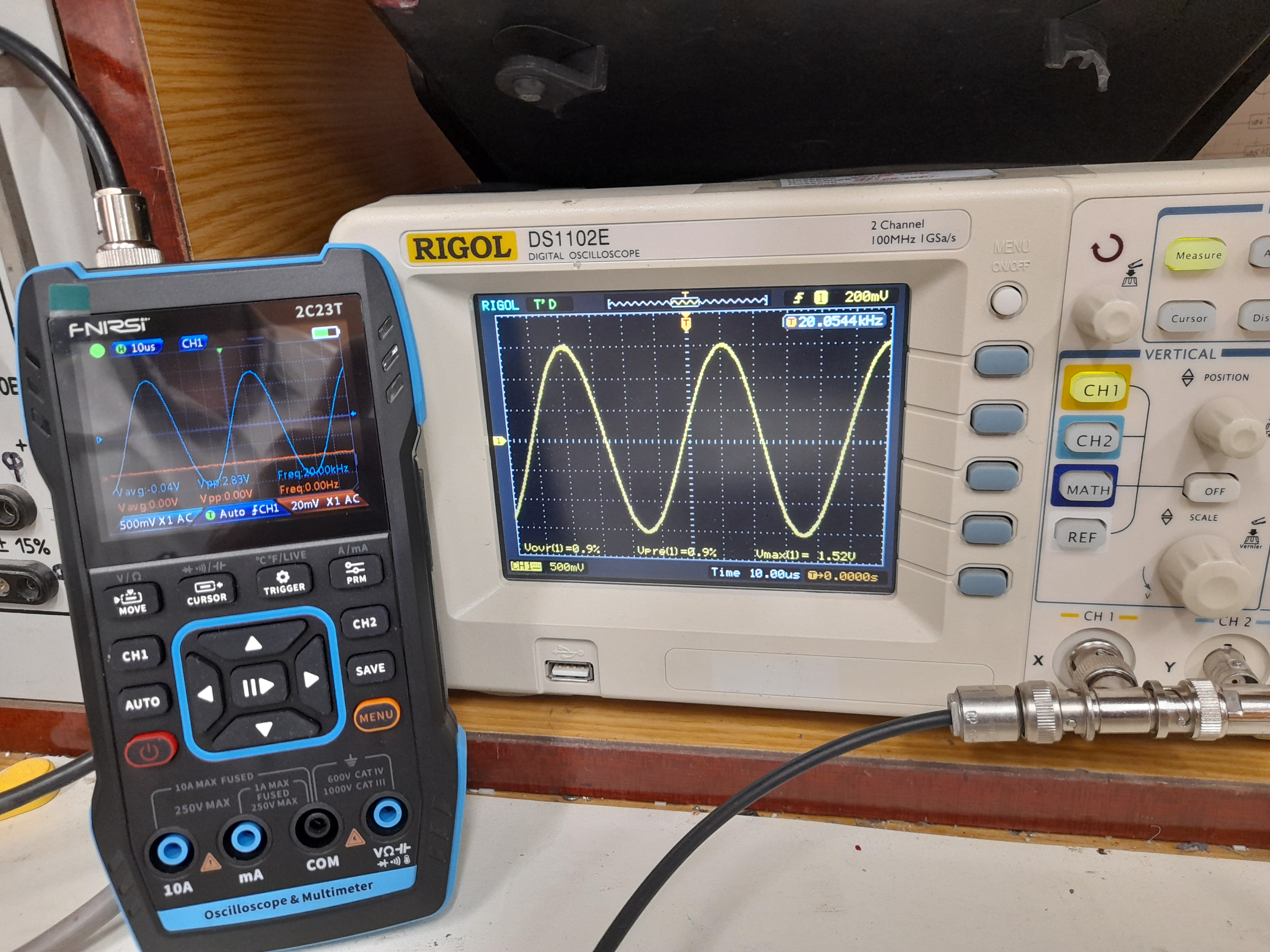

Вот так вот отображаются различные формы сигнала.

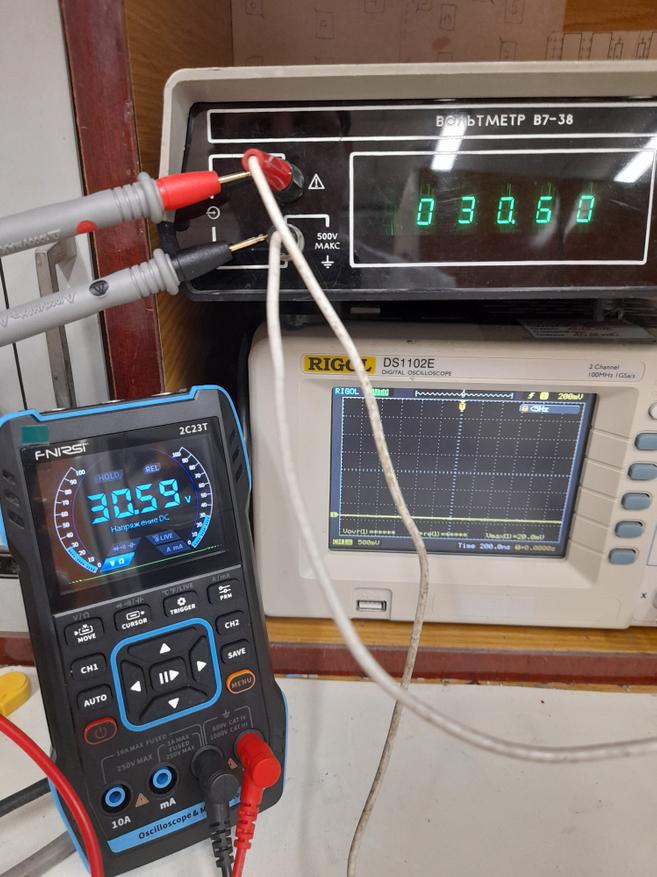

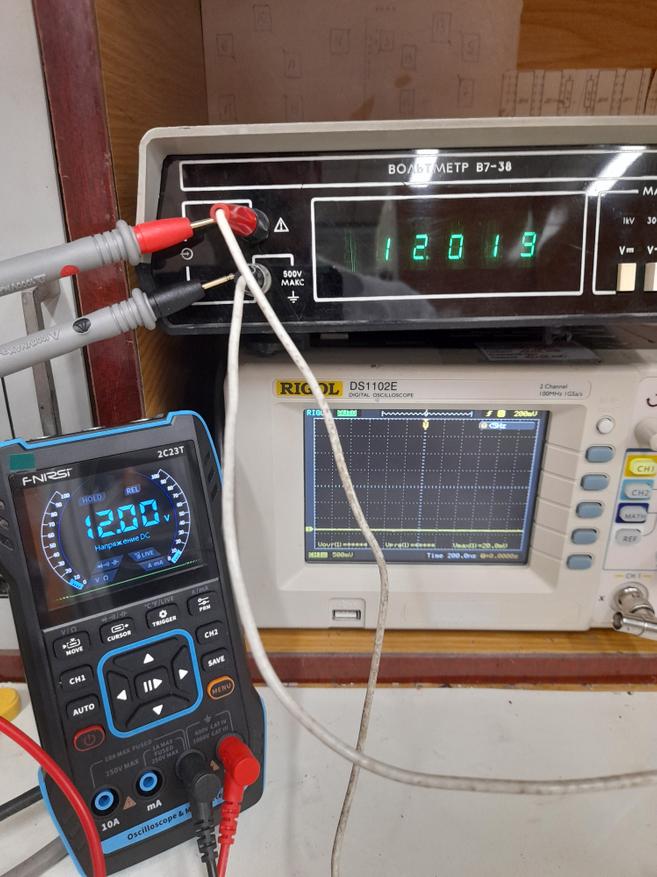

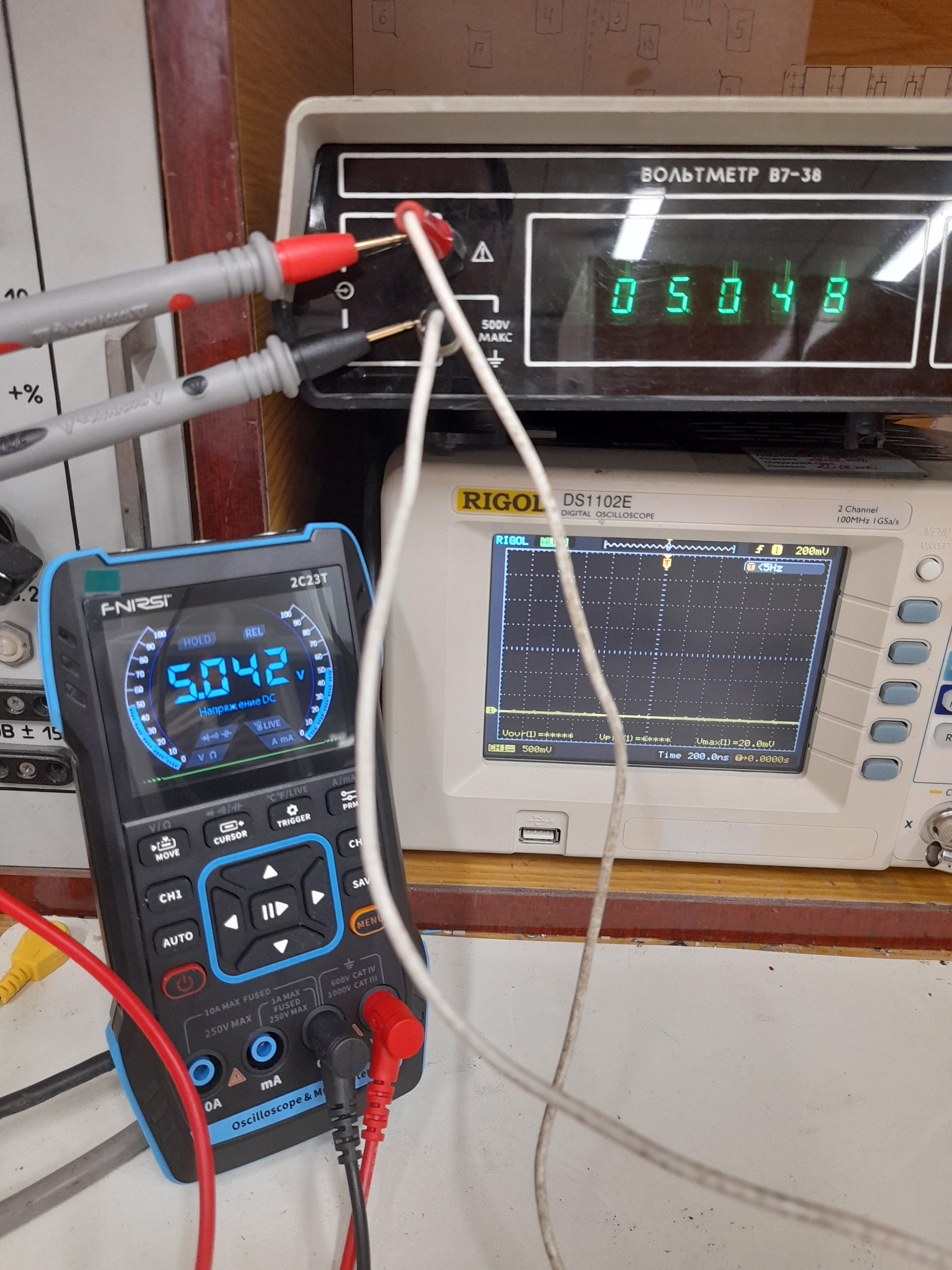

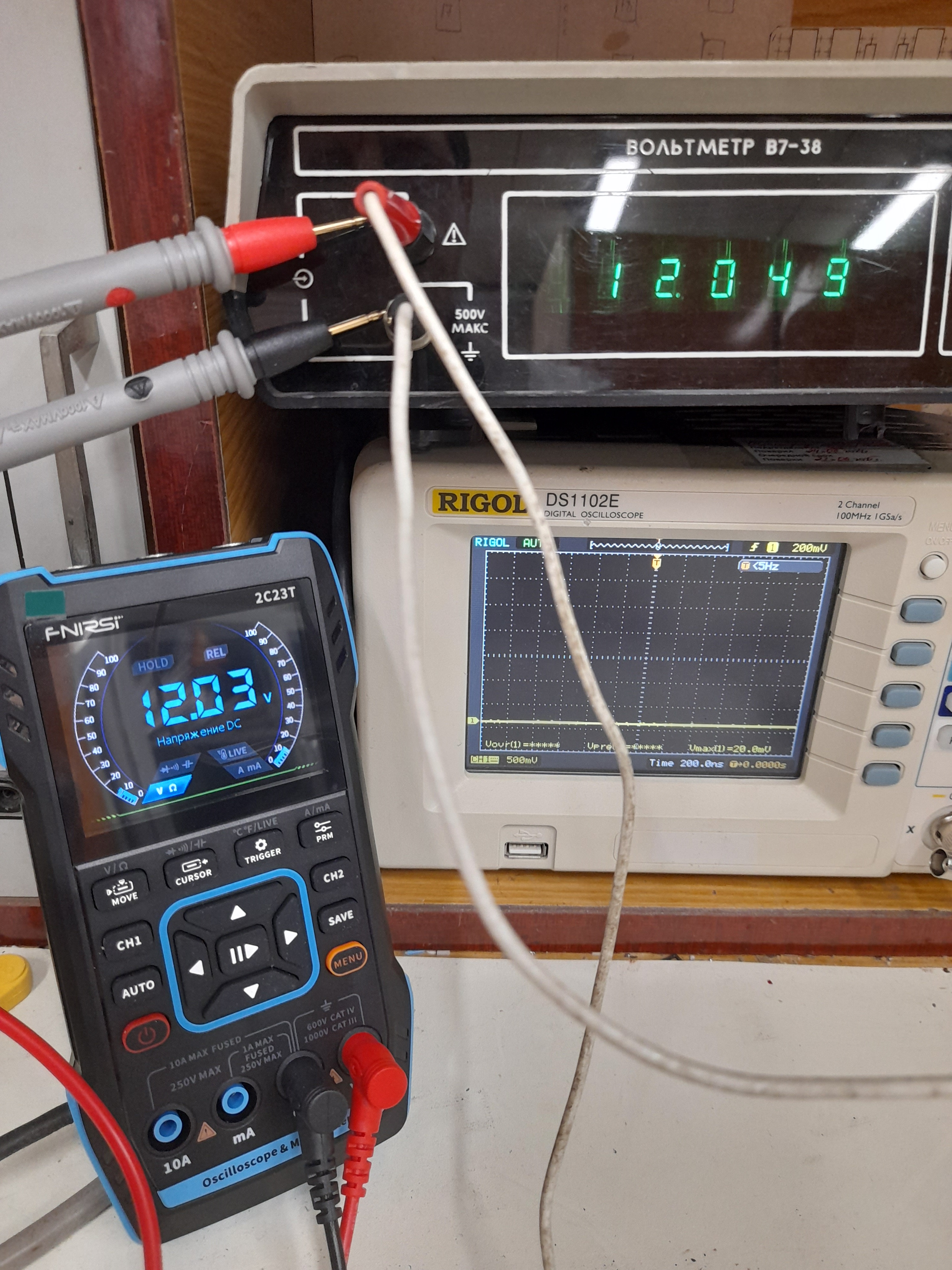

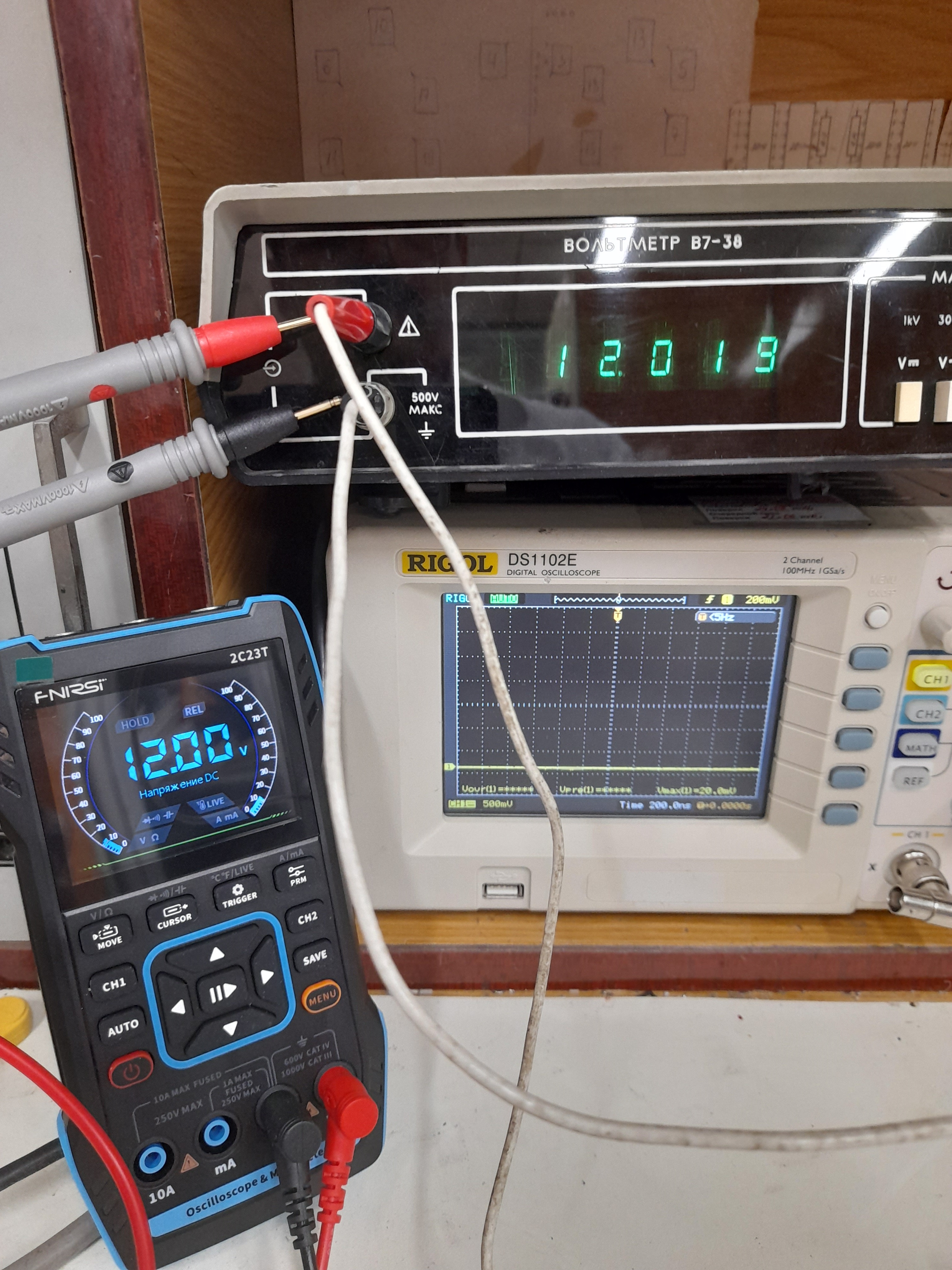

Встроенный мультиметр показывает весьма точные значения. Сравнения были с вольтметром В7-38.

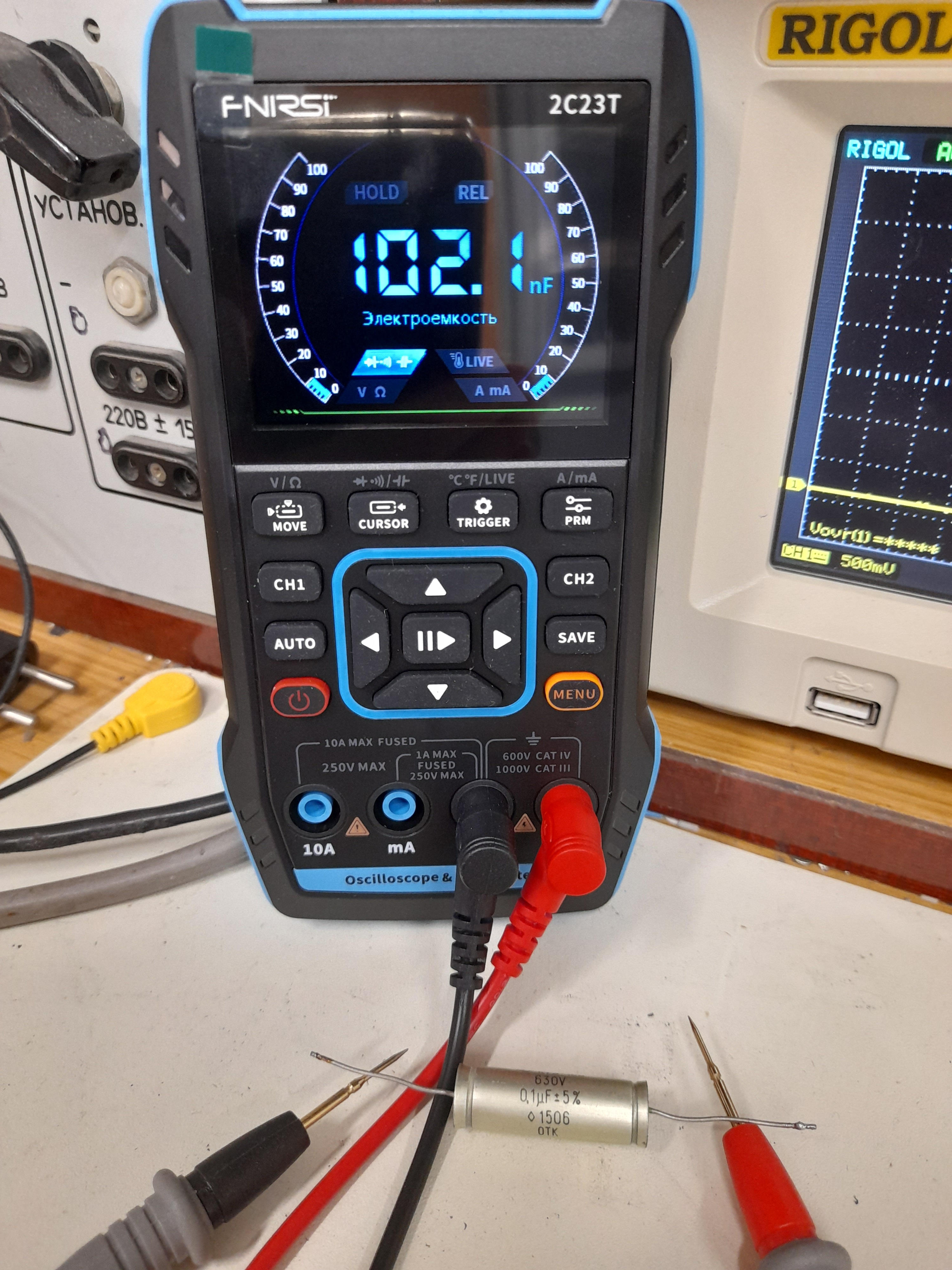

Данная модель настолько универсальна, что даже можно измерять емкость конденсаторов. Перед измерениям конденсатор надо разрядить. Взяв первый попавшийся конденсатор с ёмкостью 0.1 мкФ получил значения в 102.1 nF.

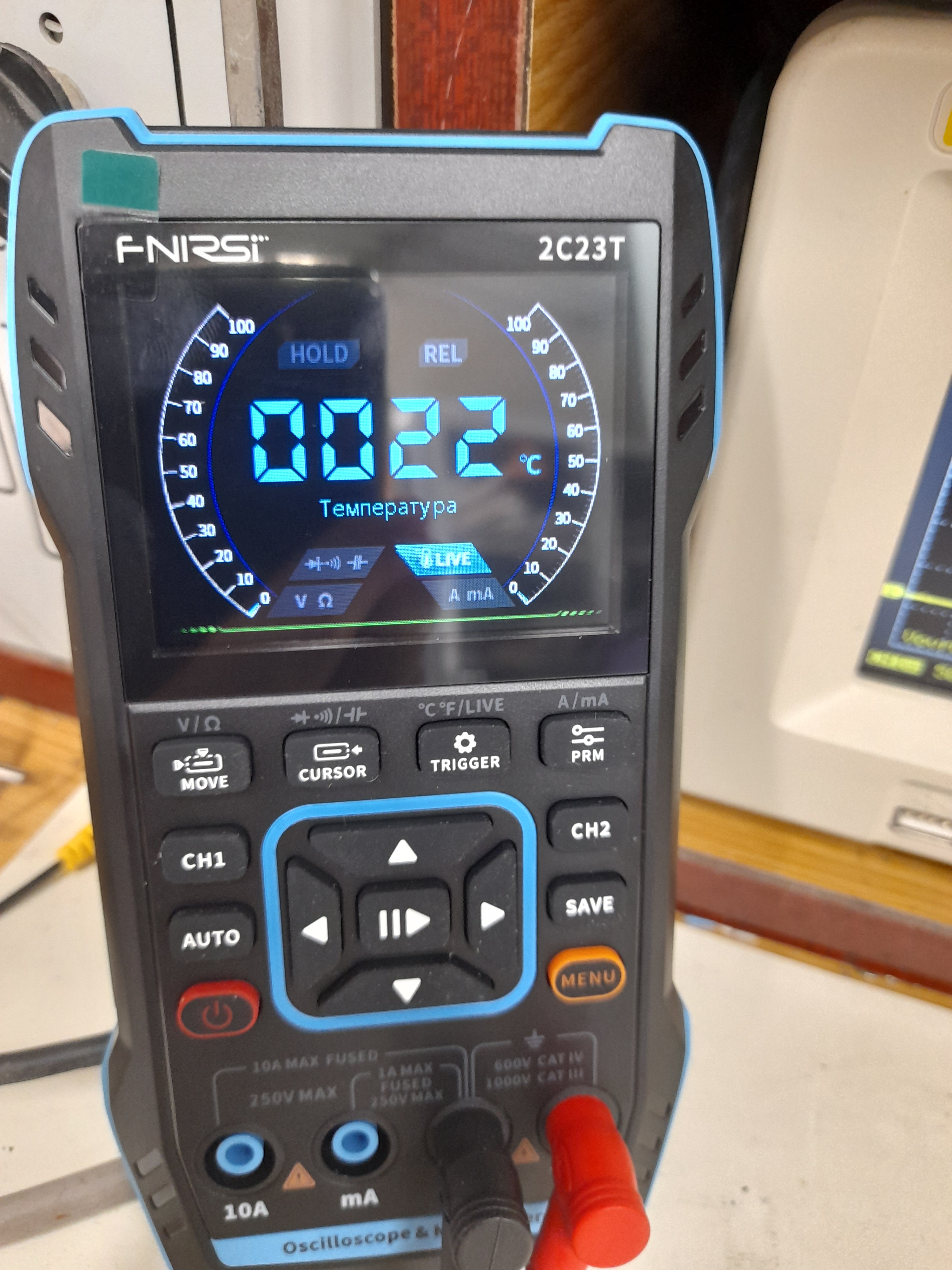

Помимо этого он еще может измерять температуру окружающей среды.

Фотографии меню

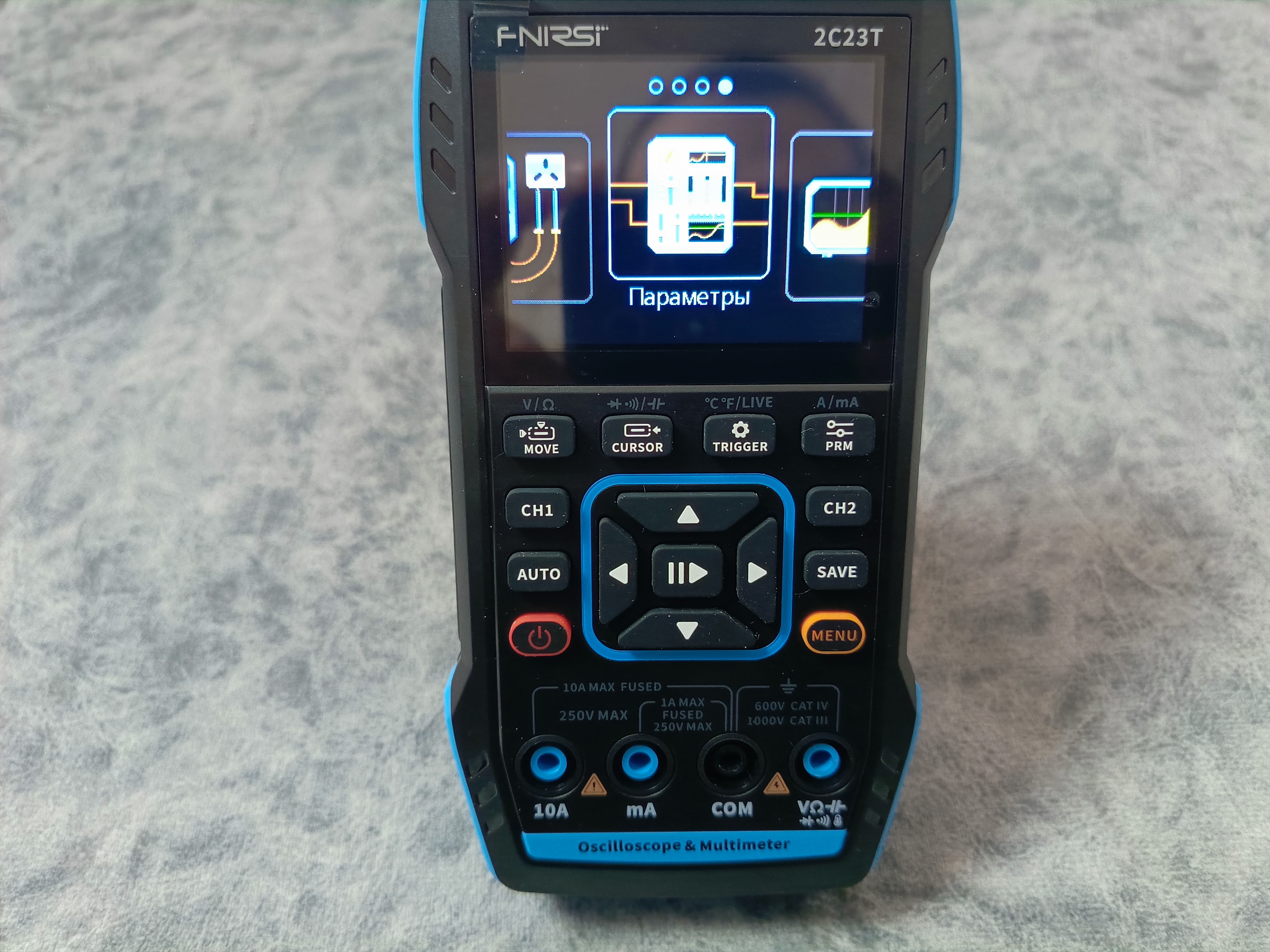

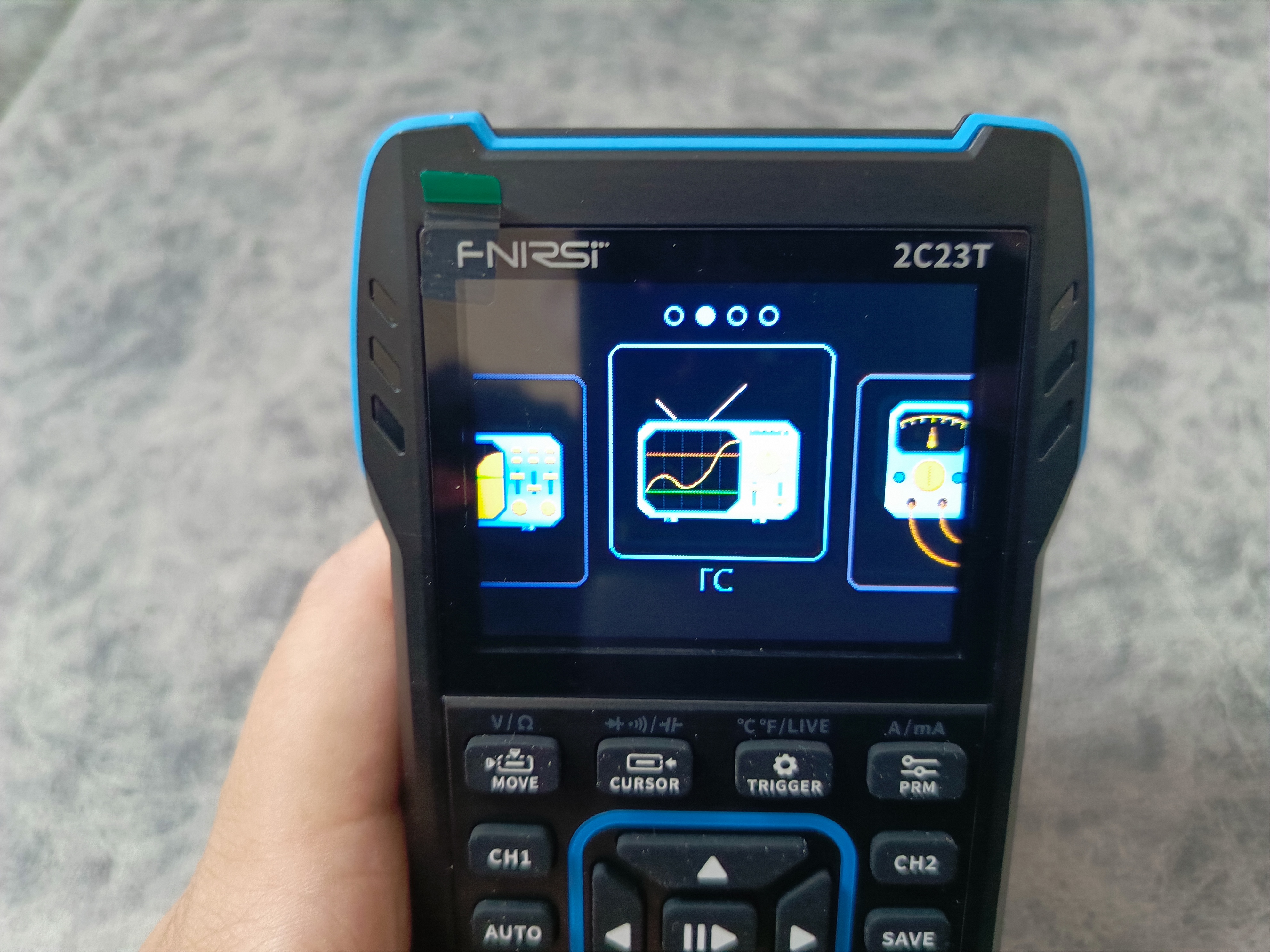

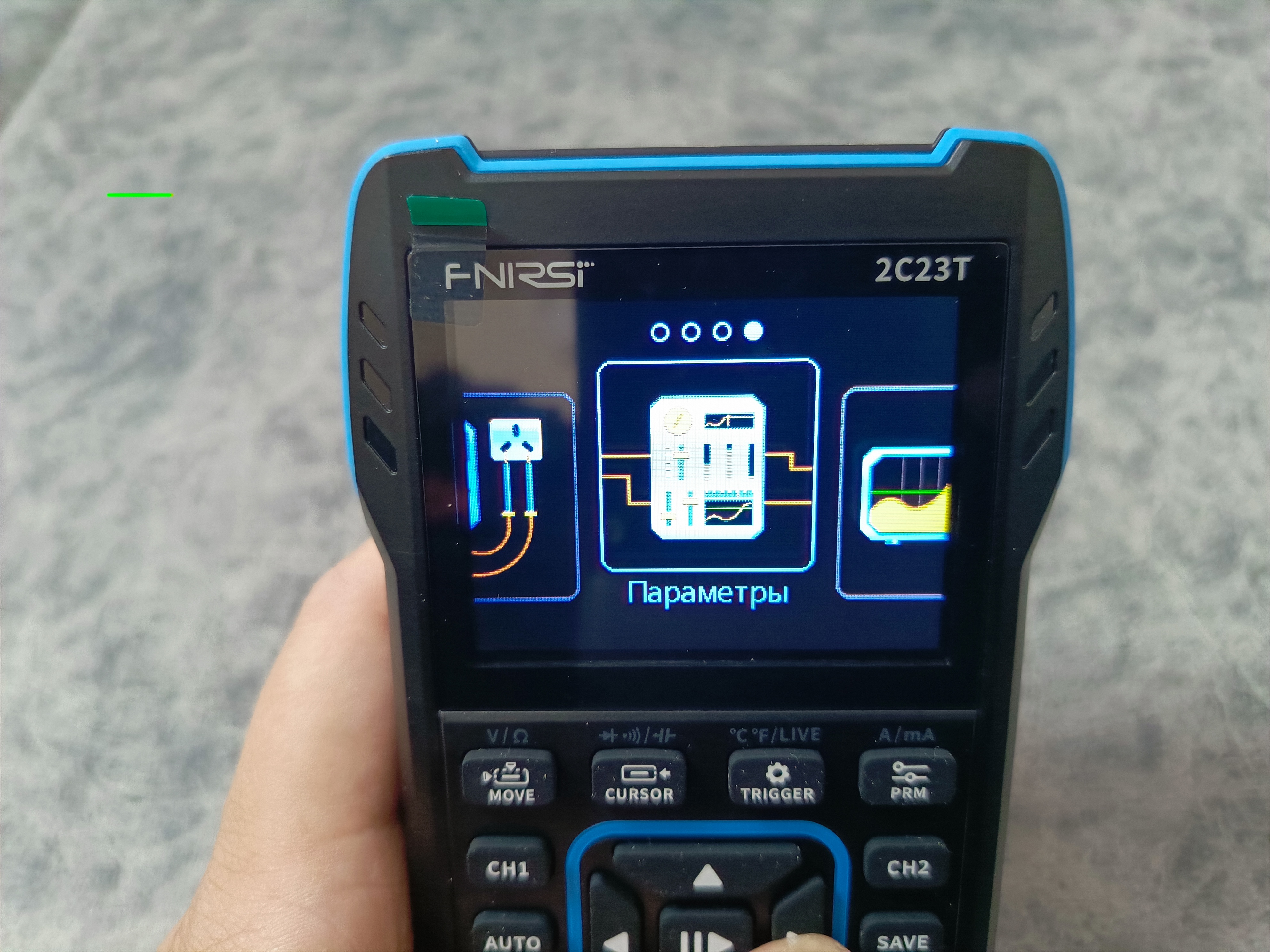

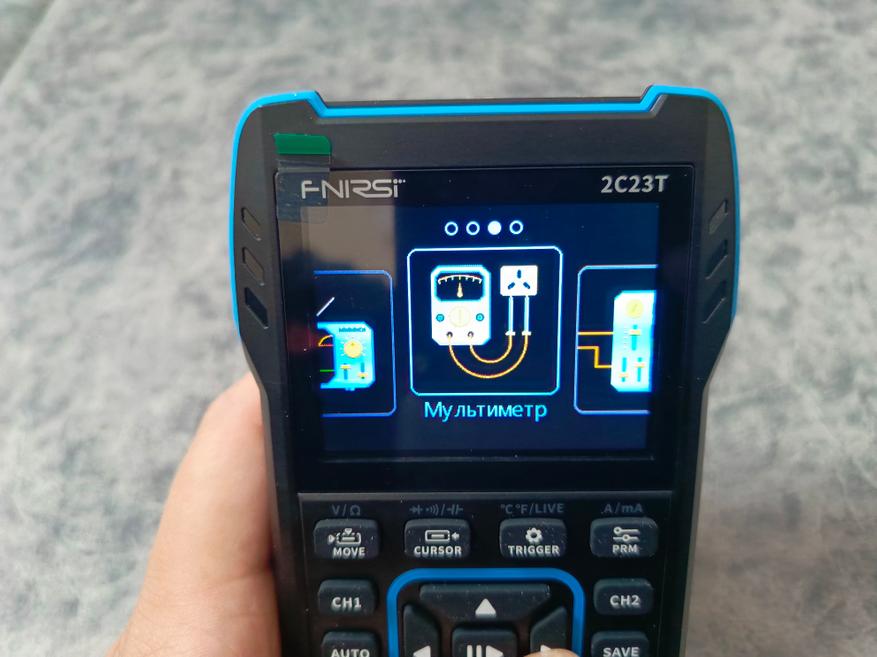

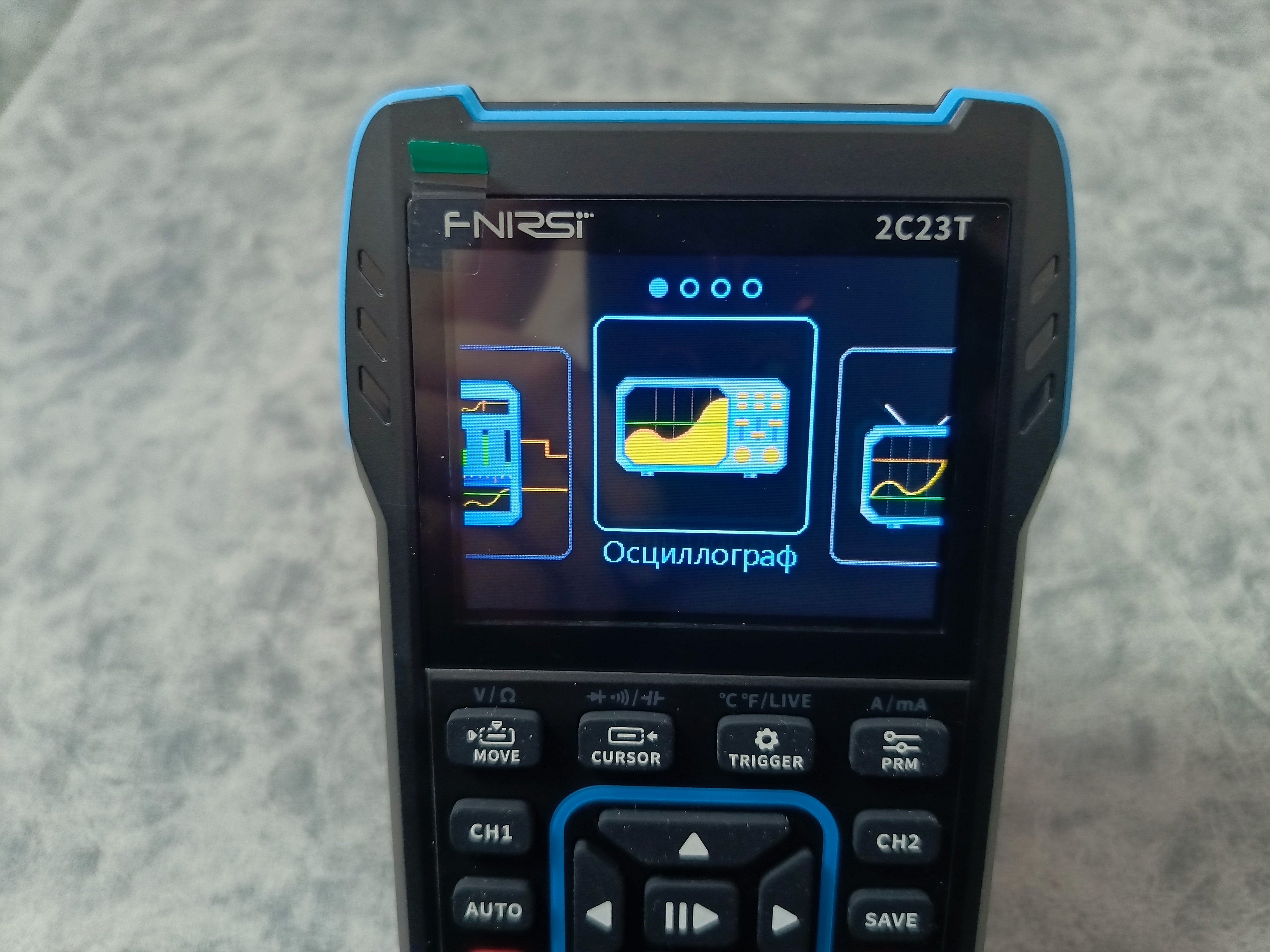

Меня простое и приятное. Перелистываются пункты стрелочками влево и вправо. Всего четыре вкладки: Осцылограф, генератор, мультиметр и настройки.

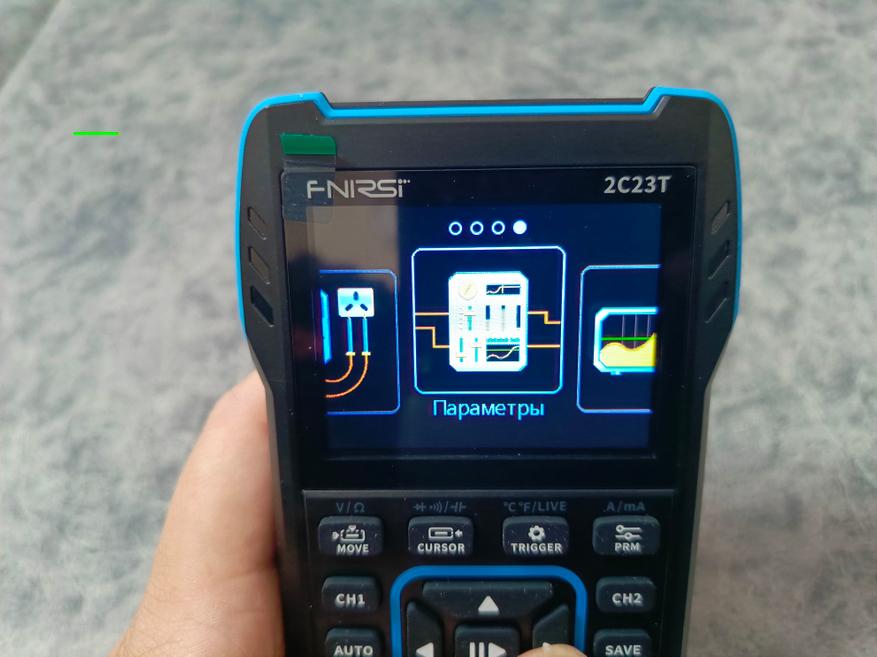

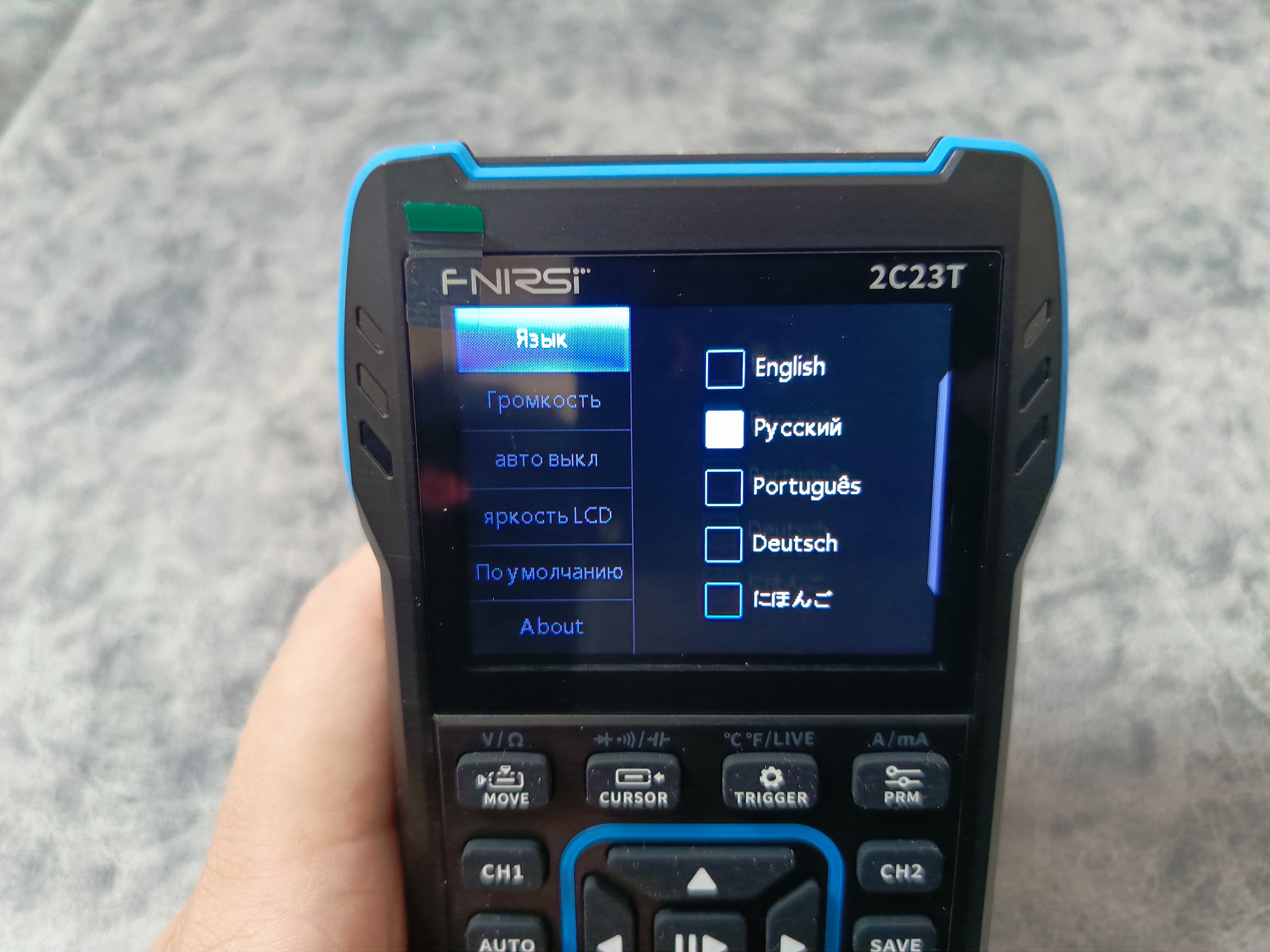

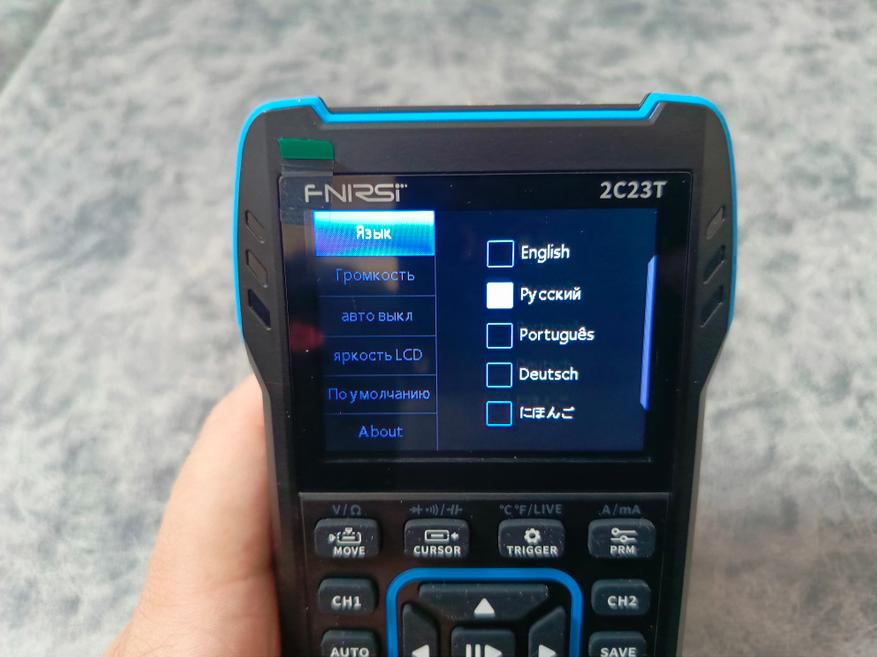

В настройках можно выбрать язык использования. Настроить автоотключение, отрегулировать яркость дисплея, а также сбросить все настройки по умолчанию.

Итоги

Данный осциллограф меня изрядно порадовал. Большой качественный дисплей, который читается хорошо при любой освещённости и угле обзора. Практически весь текст переведен на русский язык, и причем весьма неплохо. Шрифт весьма крупный и приятный.

Показывает весьма точные значения при разных вариантах измерений. Причем во всех трех доступных режимах: мультиметр, генератор, осциллограф. Особых минусов в работе я не заменитель. Есть незначительное дрожания по заднему фронту, когда синхронизация по переднему фронту, а таже и наоборот. Я думаю, это будет для многих некритично.

Работает от встроенного аккумулятора. В целях экономии заряда есть функция автоотключения. Заявленная автономность составляет 8 часов. Я точное время не засекал, но на день работы вам точно его хватит. Продолжает работать во время зарядки.

Удобные большие кнопки управления. Меню понятное и простое. В корпус встроена подставка, а также отверстие, которое позволяет повесить мультиметр на стену.

Можно делать скриншоты показаний. Режим прозвонки пищит весьма громко.
