Обновленный тестер компонентов FNIRSI DSO-TC4: превью модели со встроенным осциллографом

Режимов стало больше, появились новые функции — новый мультиизмеритель DSO-TC4 от FNIRSI, а фактически, это многофункциональный комбайн: осциллограф и тестер транзисторов, является универсальным и практичным измерительным прибором. Такое устройство предназначено для обслуживания и ремонта аппаратуры, для разработок и хобби. Фактически, это модель все-в-одном: есть и режим осциллографа, генератора сигналов и тестера транзисторов, а также ряд других функций, про которые расскажу ниже.

Характеристики

Внешний вид мультитестера

FNIRSI DSO-TC4 — это компактный и портативный осциллограф с цифровой обработкой сигналов, генератор сигналов и многофункциональный тестер компонентов. Этот прибор имеет интуитивно понятный интерфейс, возможность подключения к компьютеру для анализа данных и доступную цену, что делает его отличным выбором для студентов и хобби-электронщиков. Корпус прибора стал заметно больше, чем аналогичные LCR-P1 и DSO-TC3, да и заметно тяжелее: почти 200 грамм. Размер корпуса 14 х 9 сантиметров при толщине практически 3 сантиметра (с учетом сокета). Пластик комбинированный — это черный матовый с металлизированный покрытием нижней части.

Дисплей, управление и режимы работы

В отличие от компактных измерителей с небольшим экраном (в прошлой версии был экран с диагональю 1.4 дюйма), в новинке используется экран с диагональю 2.88 дюйма, что заметно удобнее — помещается больше пиктограмм, сами сигналы комфортнее рассматривать. ДА и шрифт в меню стал чуть больше. Стоит отметить, что заявлена поддержка русского языка в меню (всего предусмотрено 8 языков). Клавиатура прорезиненная и смещена ближе к правой части прибора. Также имеется дополнительный ряд клавиш под дисплеем, отвечающий за работу в режиме осциллографа. Стартовое меню предлагает несколько основных режимов: режим транзистор-тестера, режим осциллографа, режим генератора, а также меню с дополнительными инструментами (Toolbox).

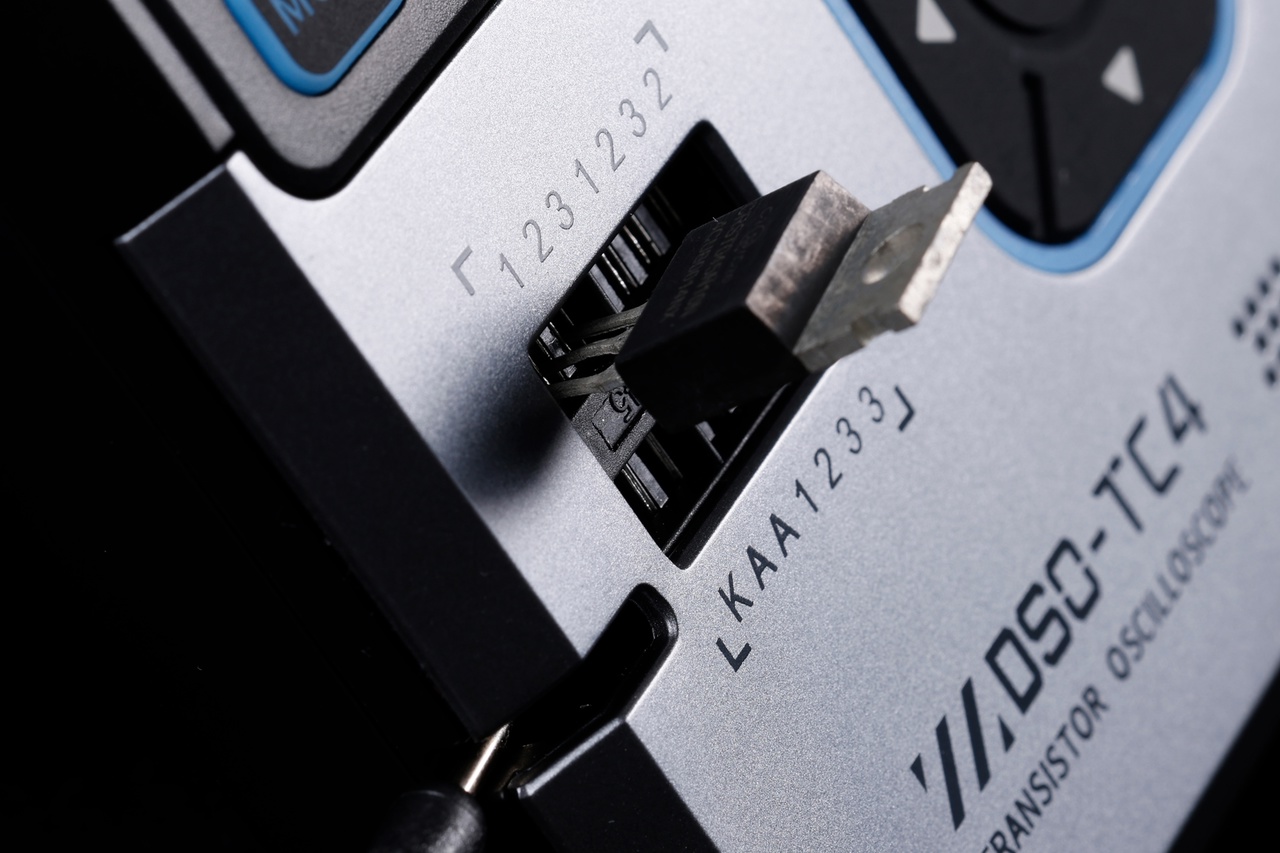

ZIF-сокет для компонентов

Как и в других моделях транзистор-тестеров, в FNIRSI DSO-TC4 используется широкая панель ZIF-сокета. Расшифровывается как «Zero Insertion Force socket», то есть такой вид коннектора, предназначенный для установки компонентов с минимальным давлением прижима. То есть при тестировании компонентов их выводы не будут сильно перегибаться. Для установки следует приподнять прижим вверх, а перед началом измерения опустить прижим в рабочее положение. Для прижима сокета предусмотрена прорезь на боковой грани корпуса.

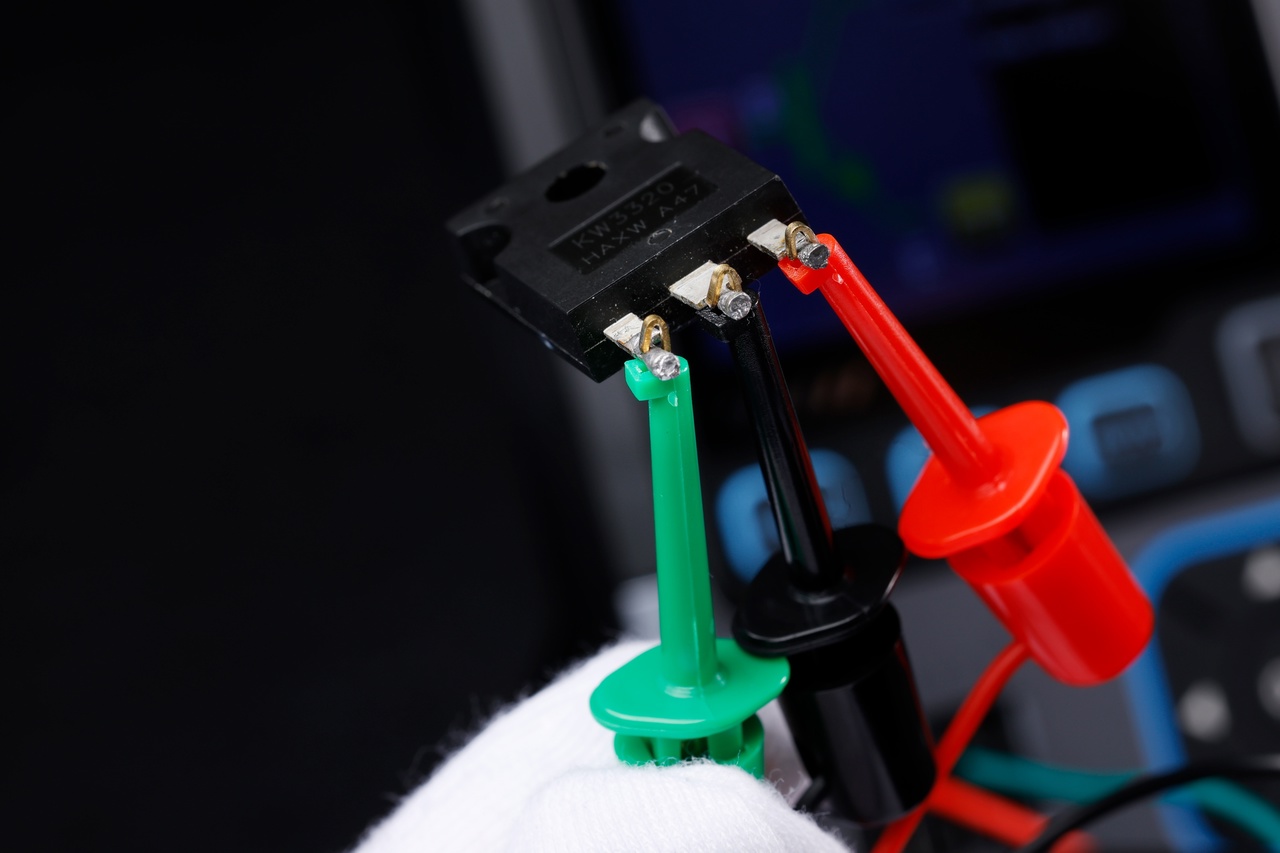

Но есть и возможность оценки параметров компонентов с помощью выносных щупов. В таком случае сами щупы подключаются к сокету. Удобно проводить обмеры крупногабаритных или нестандартных компонентов.

Примеры измерений

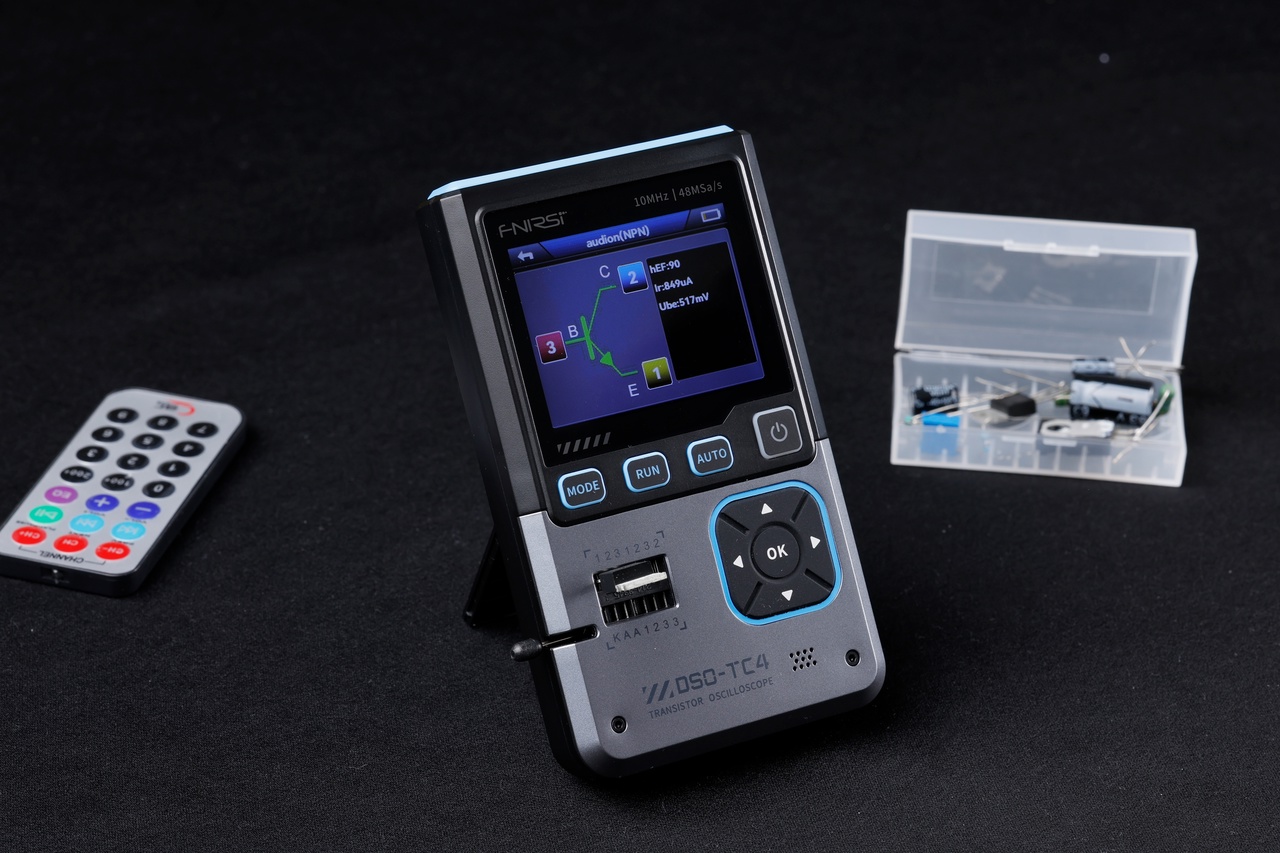

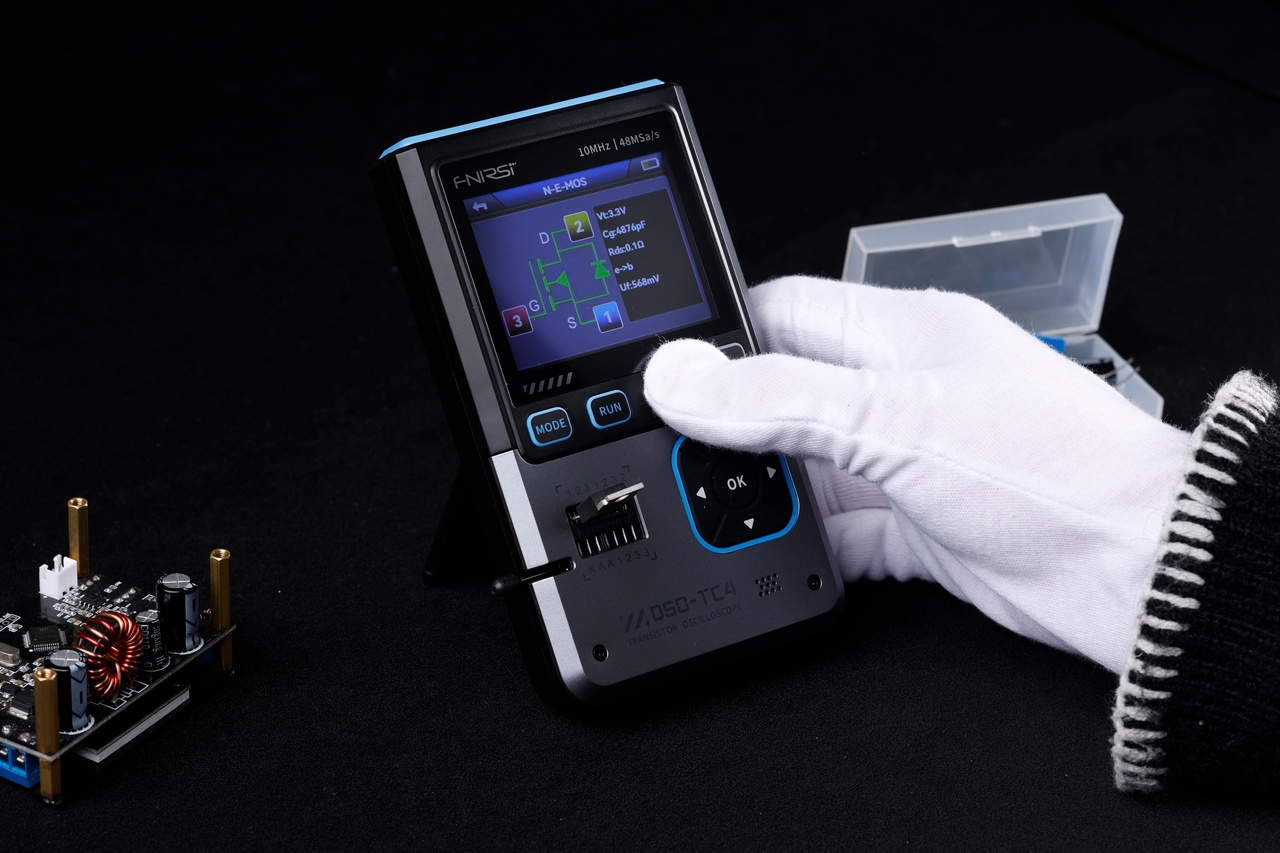

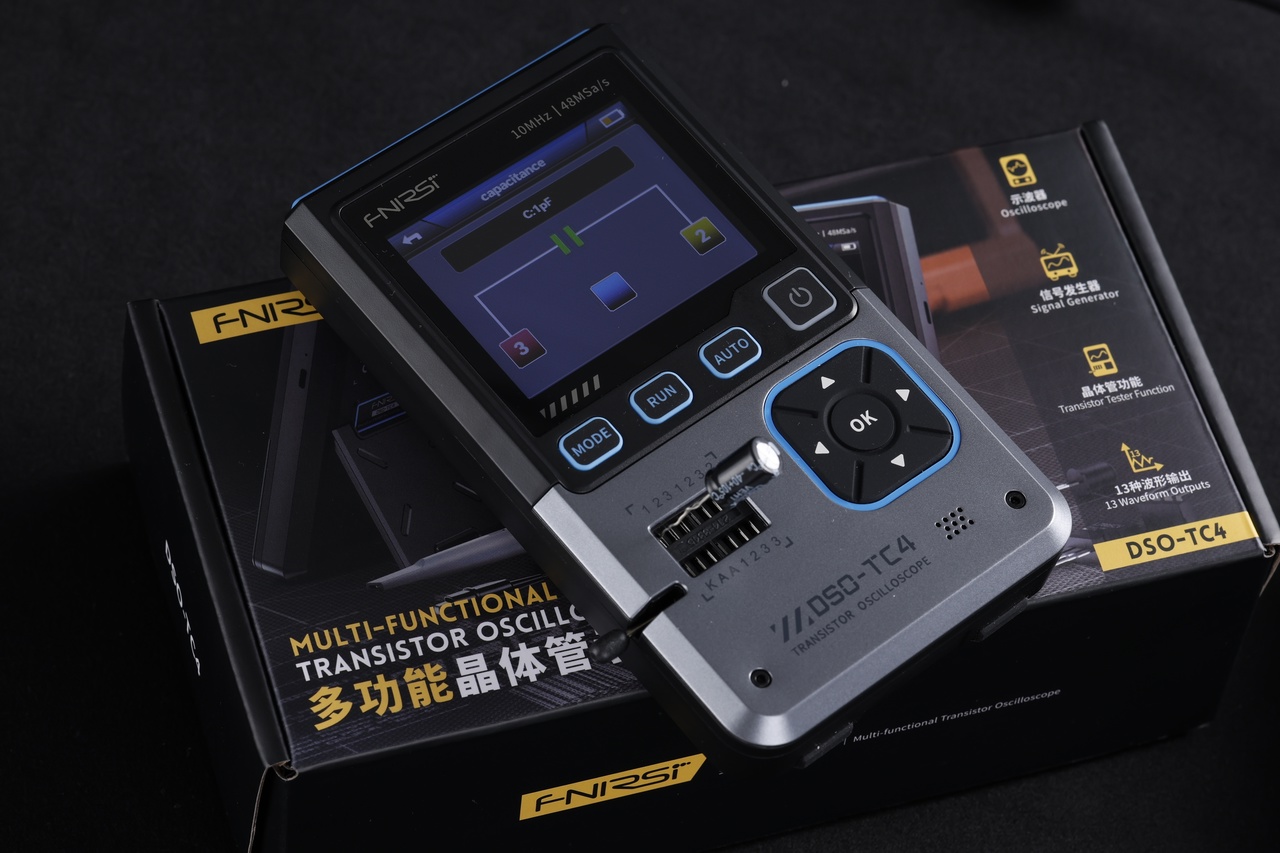

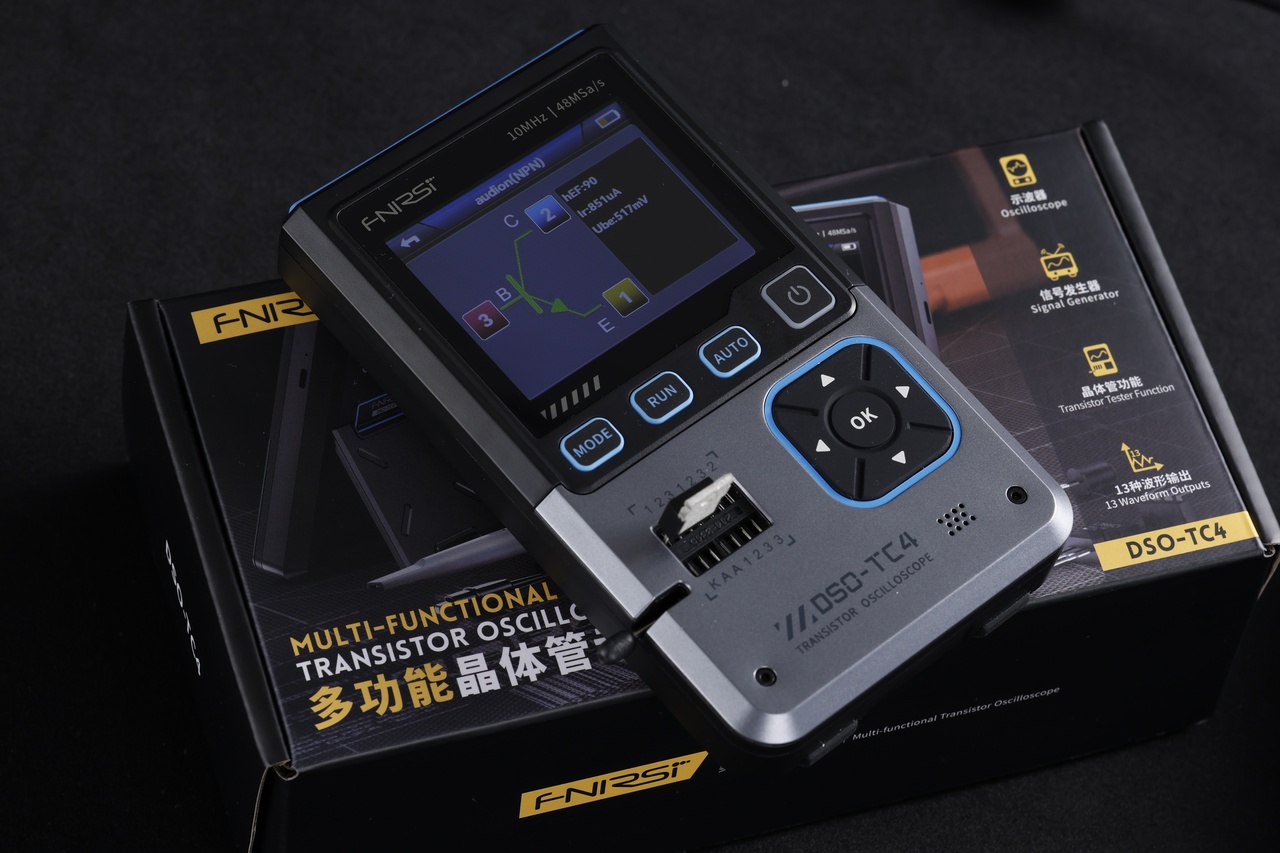

Для примера — несколько фотографий от производителя, показывающих реальную работу FNIRSI DSO-TC4 при тестировании транзистора, электролитического конденсатора, а также переменного сопротивления.

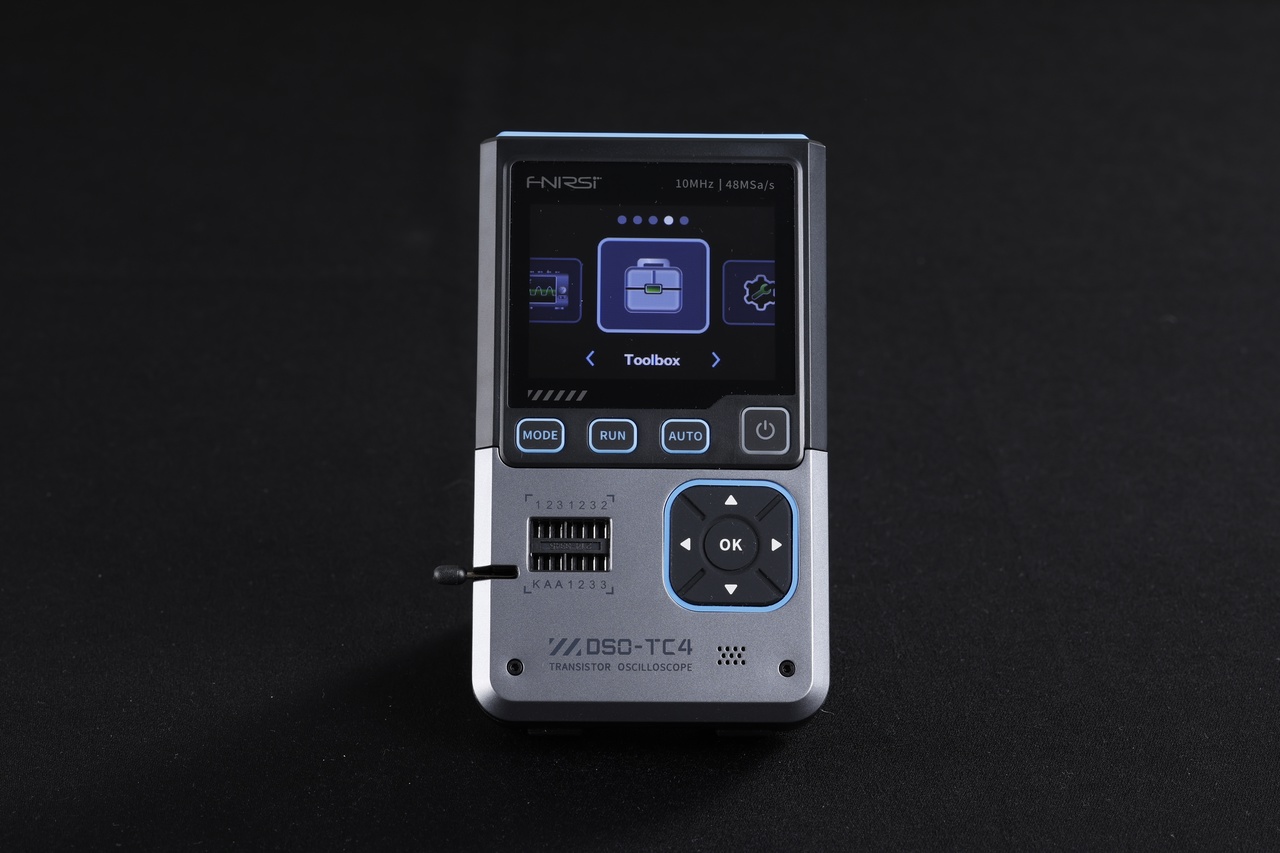

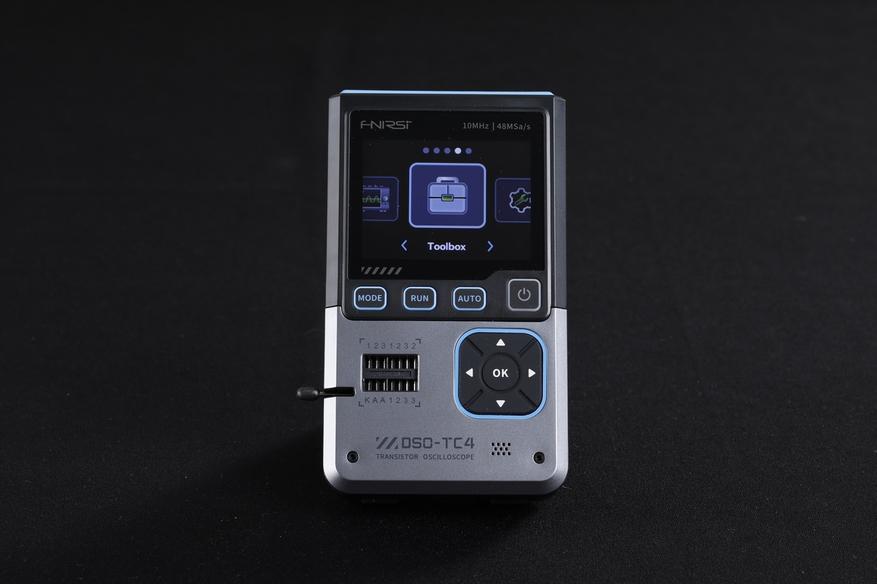

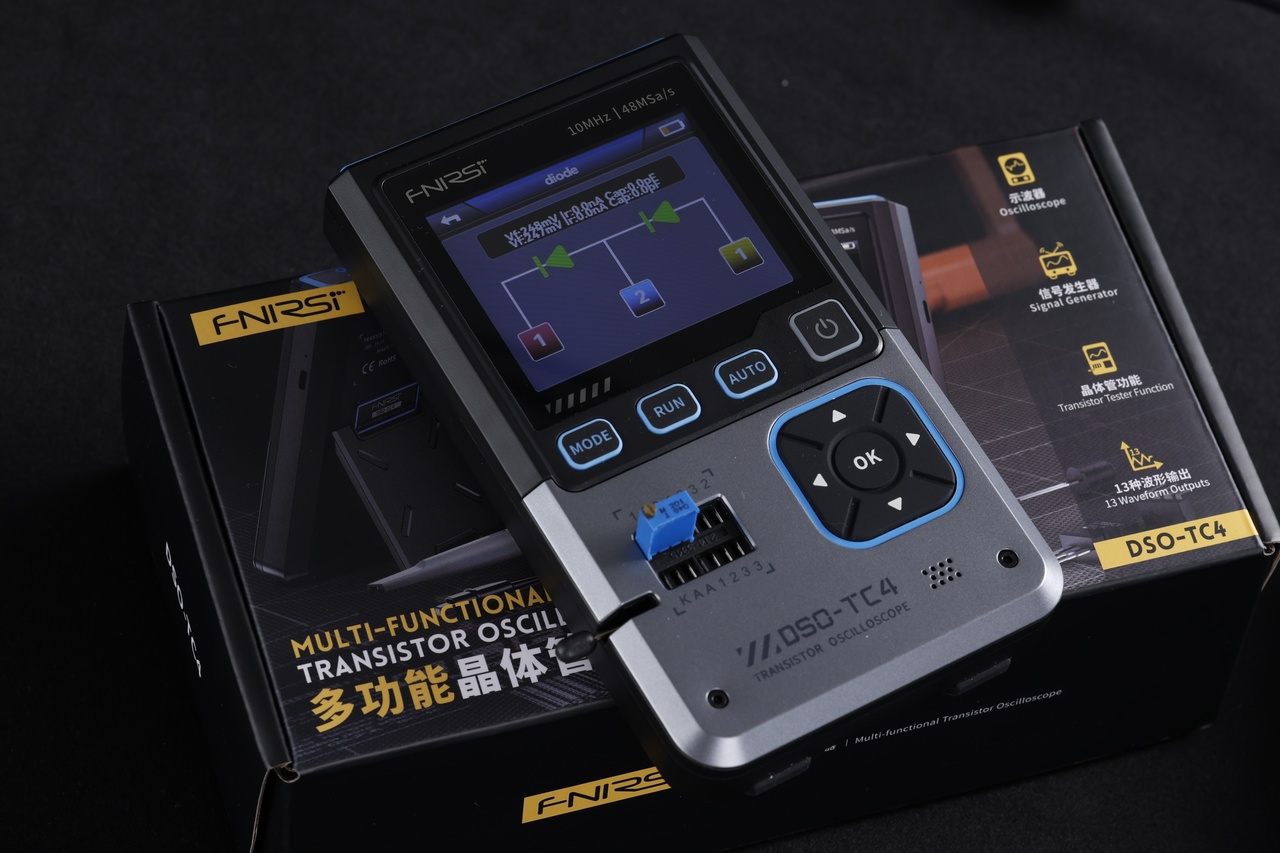

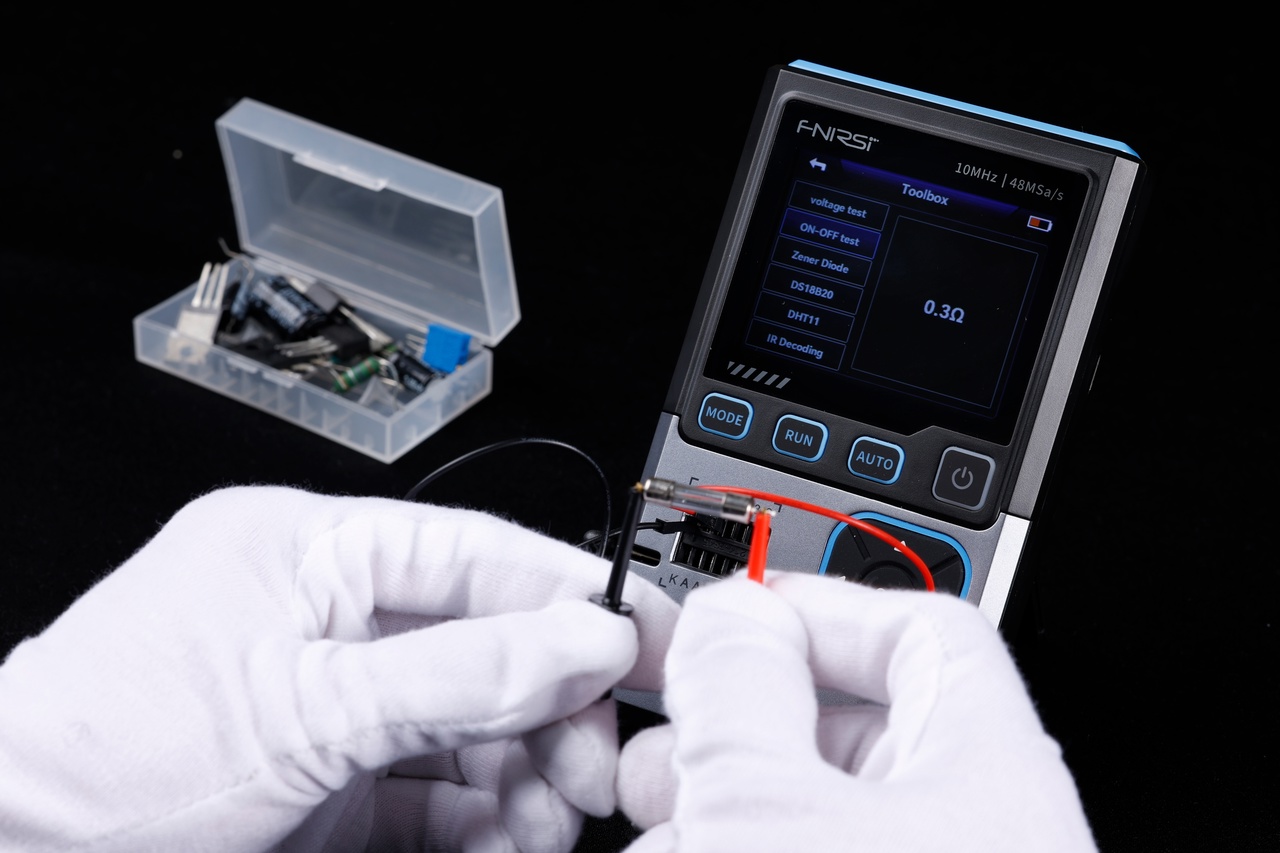

В разделе «Toolbox» есть дополнительные инструменты (режимы) для измерений. Например, тесты датчиков влажности, температуры, а также «прозвонка»: на обрыв, диодов, стабилитронов и так далее.

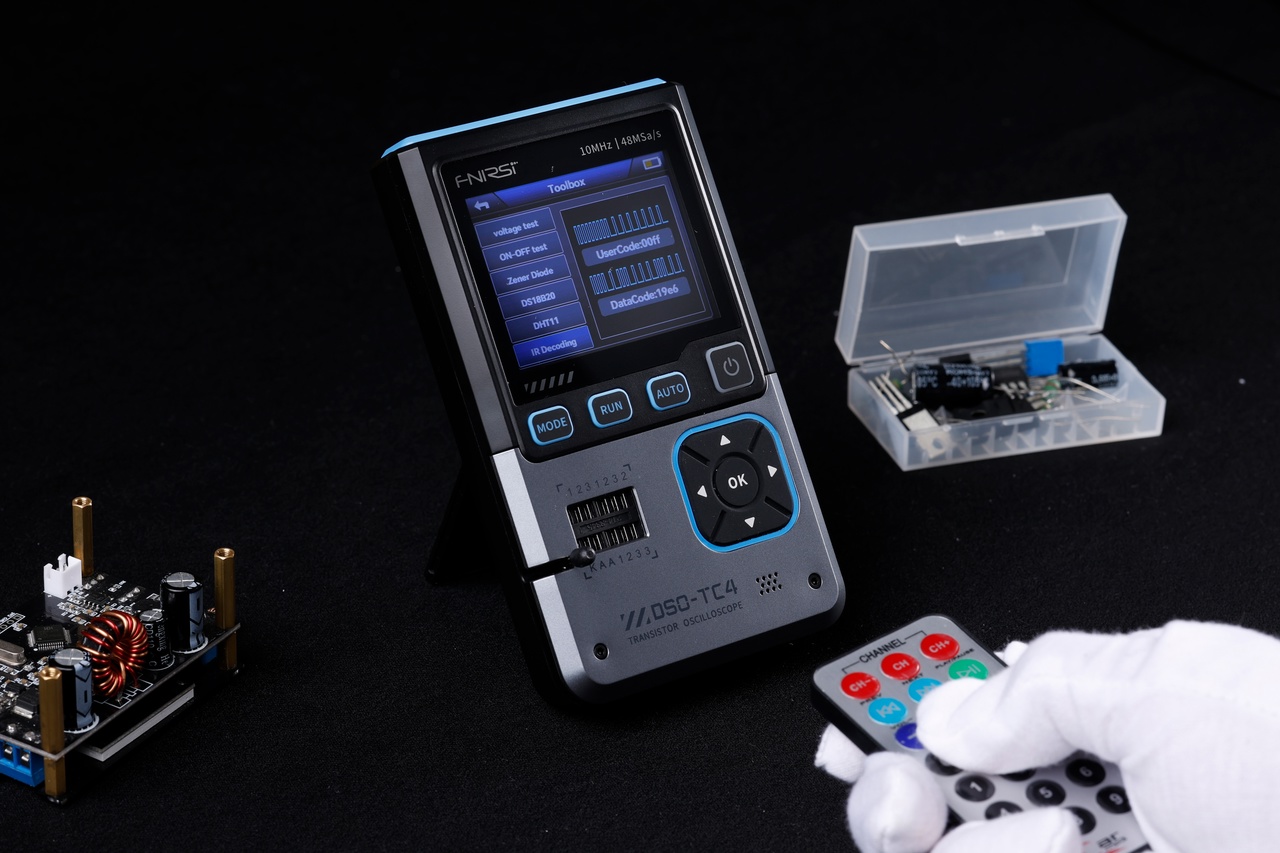

Работа ИК-декодера

Одним из дополнительных режимов работы данного прибора является проверка ИК-сигналов от беспроводных пультов. Поддерживается кодировка NEC, сами сигналы отображаются на дисплее. Также отображается декодированная команда в шестнадцатеричном коде — весьма удобно для отладки кода те же скетчей Arduino.

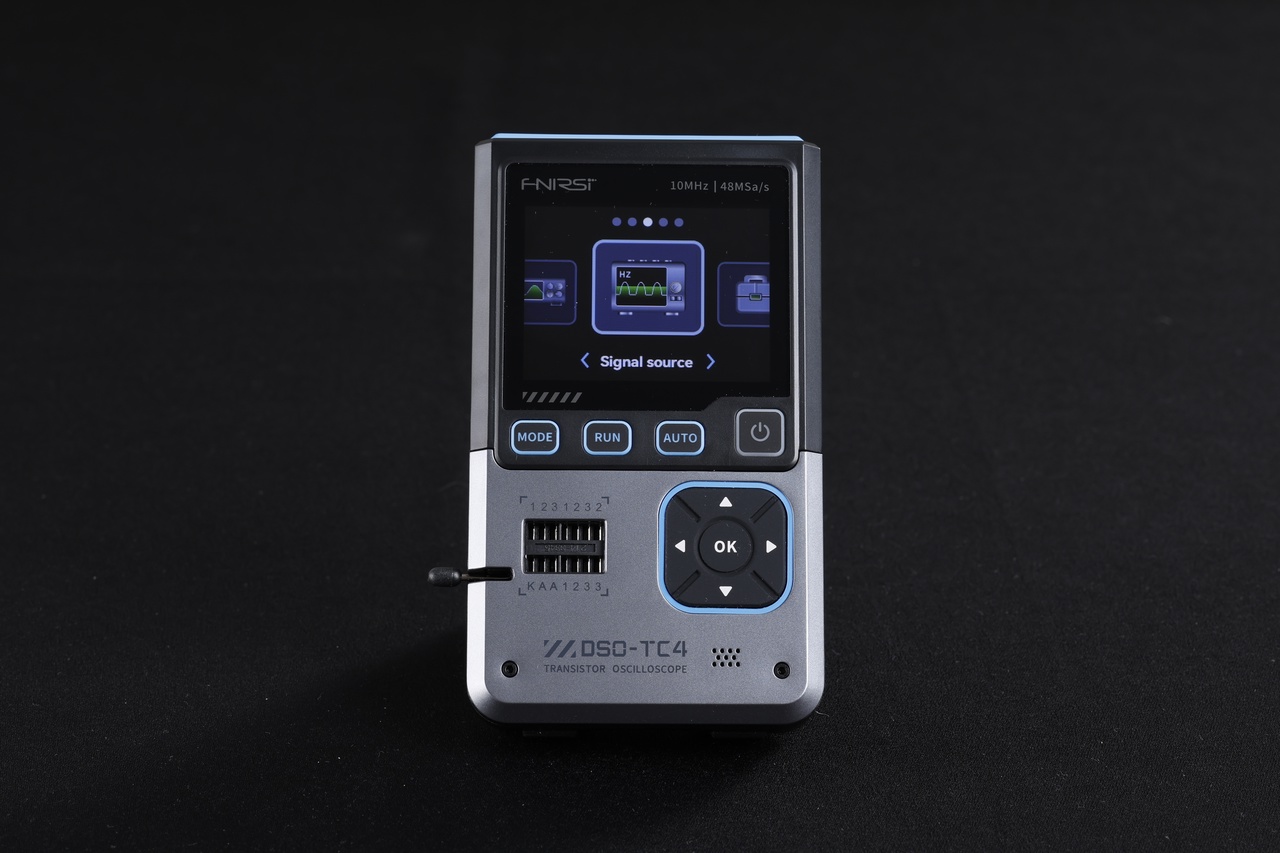

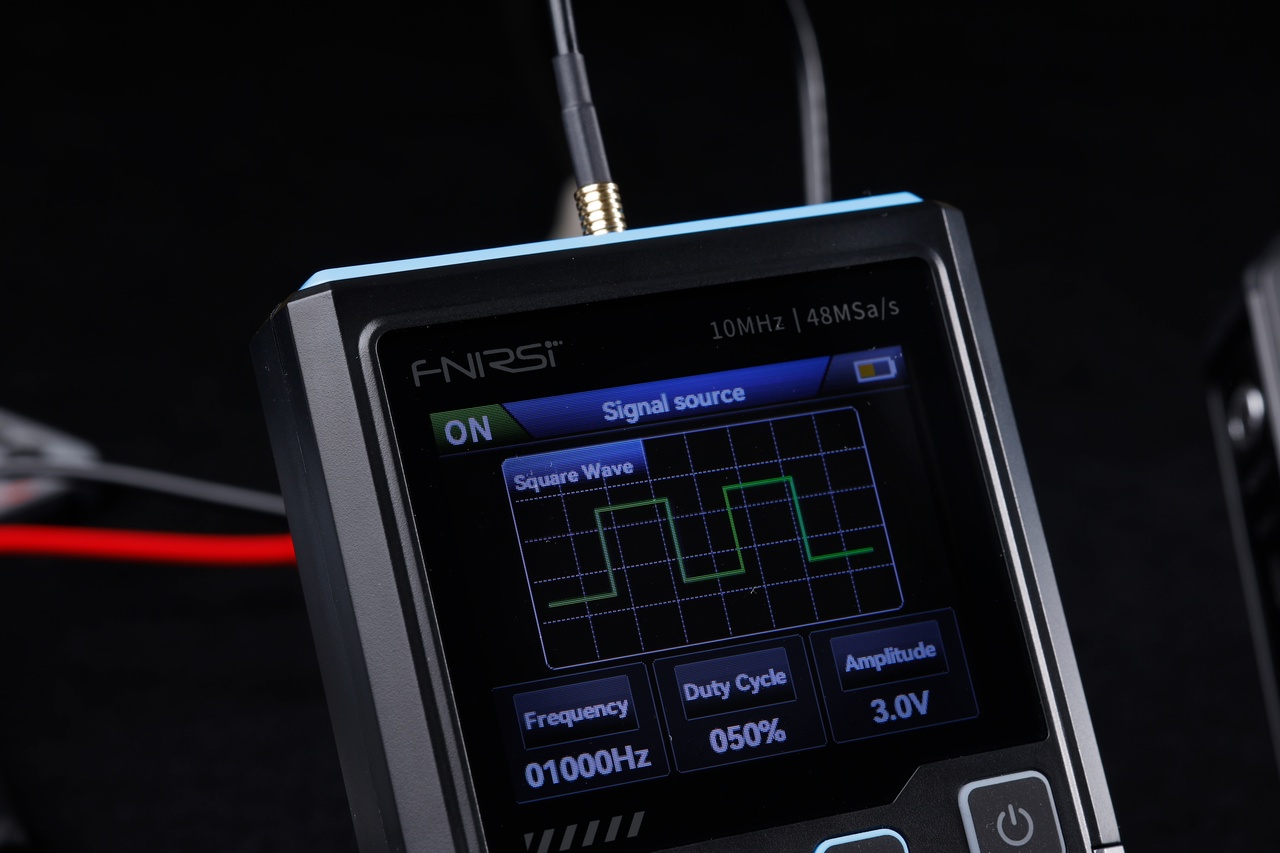

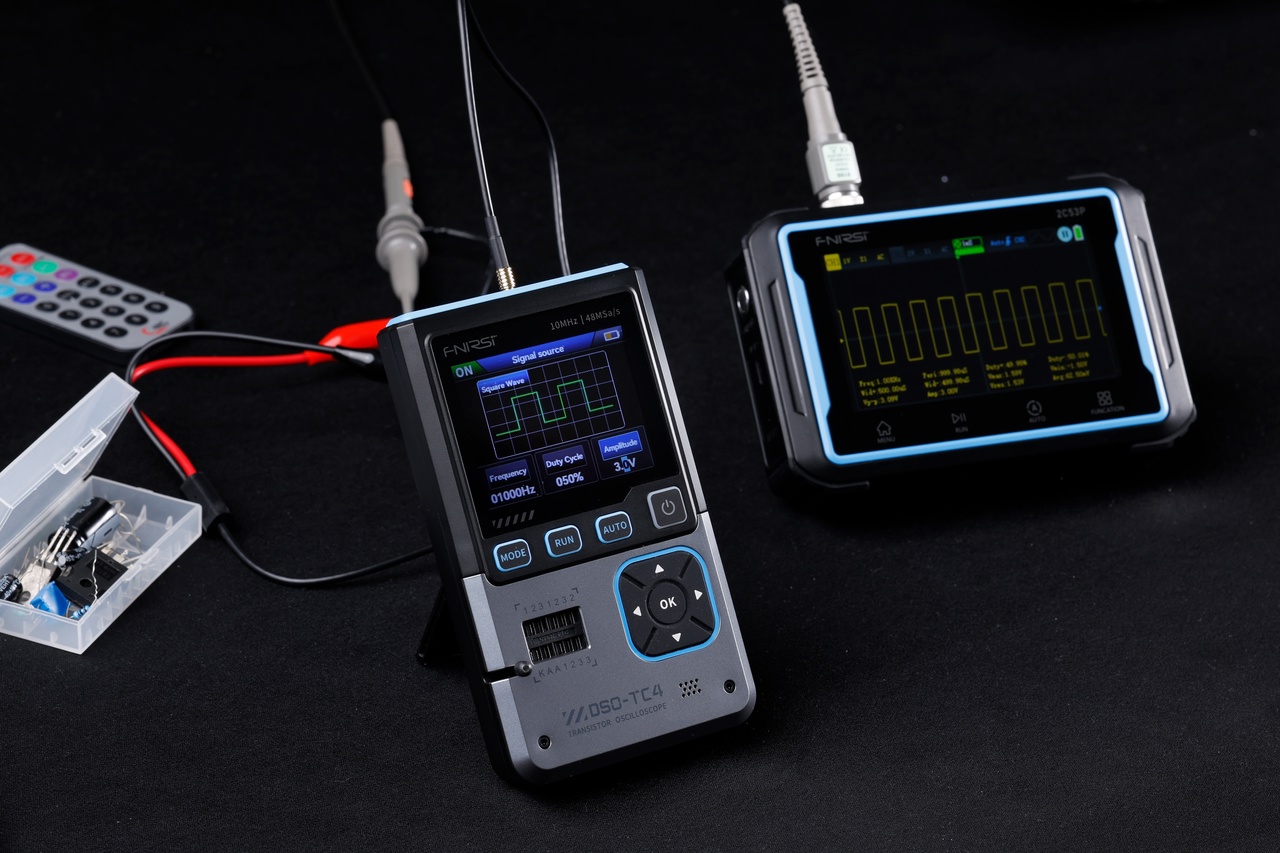

Работа генератора сигналов

На этом возможности не заканчиваются: предусмотрен генератор сигналов различной формы. Рабочие пределы: до 50 кГц и до 3 вольт по амплитуде. Есть возможность модуляции (Square Wave Duty Cycle) сигнала.

Всего «зашито» тринадцать видов различных форм сигналов. с помощью такого генератора сигналов можно и устройства тестировать, и настраивать усилители звука в автомобиль, да и в целом полезная штука.

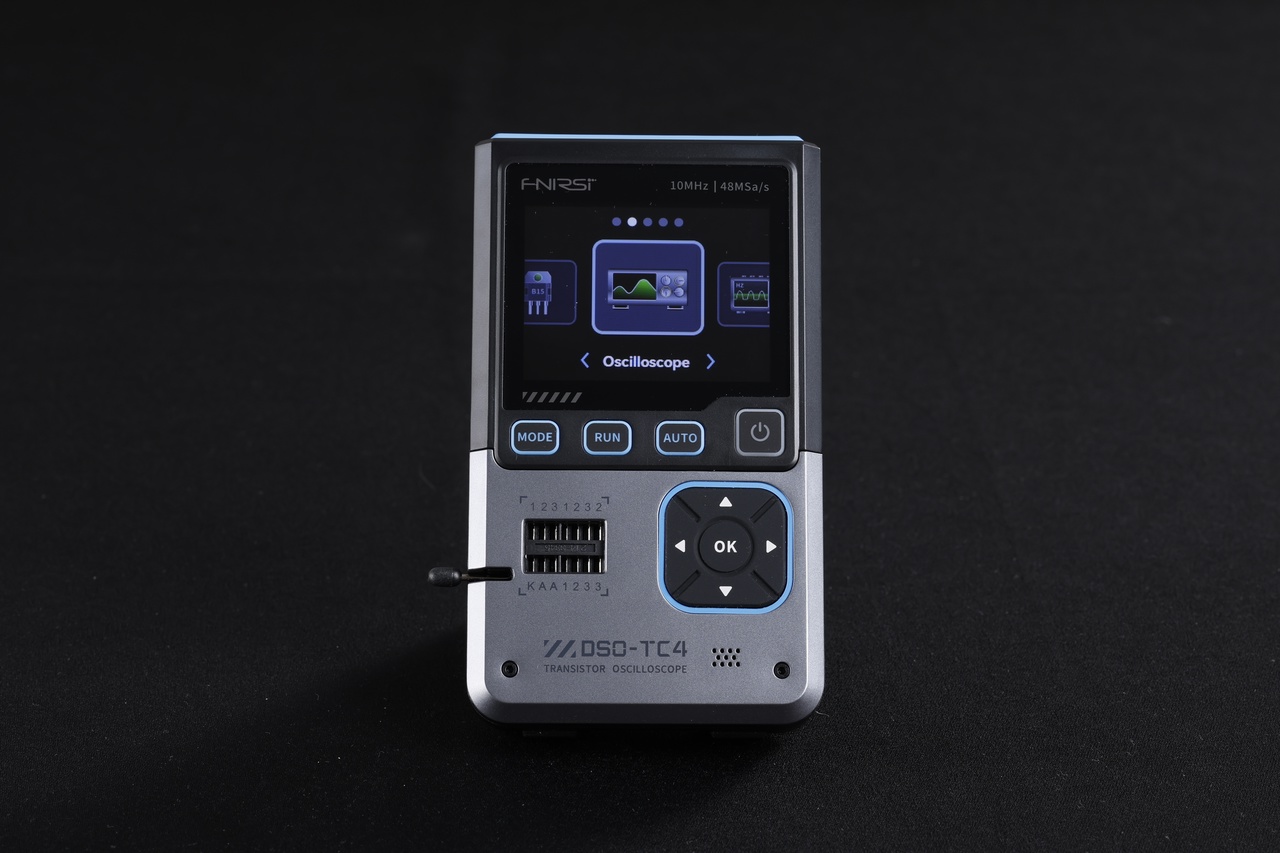

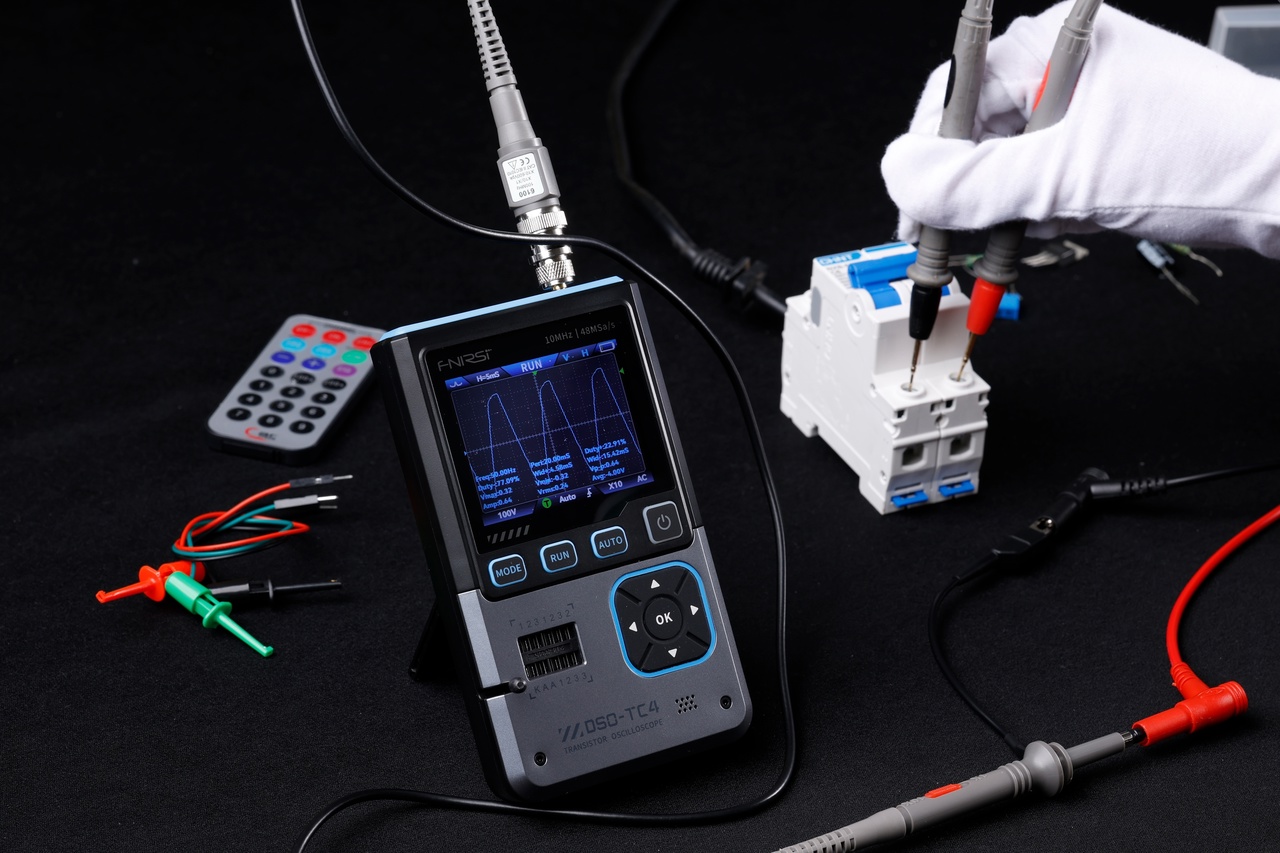

Работа осциллографа

Режим осциллографа сделали более удобным для использования, чем в компактных показометрах. Кнопки запуска/остановки и автоматической синхронизации сигнала выведены на панель. Если сравнивать с предыдущим поколением DSO-TC3 то отмечу более широкую полосу пропускания: 10 МГц вместо 500 кГц, а также более быстрый АЦП (48 мегавыборок в секунду). Доступные режимы измерений: от 50 наносекунд до 20 секунд, развёртку можно сделать от 10 мВ до 10 В.

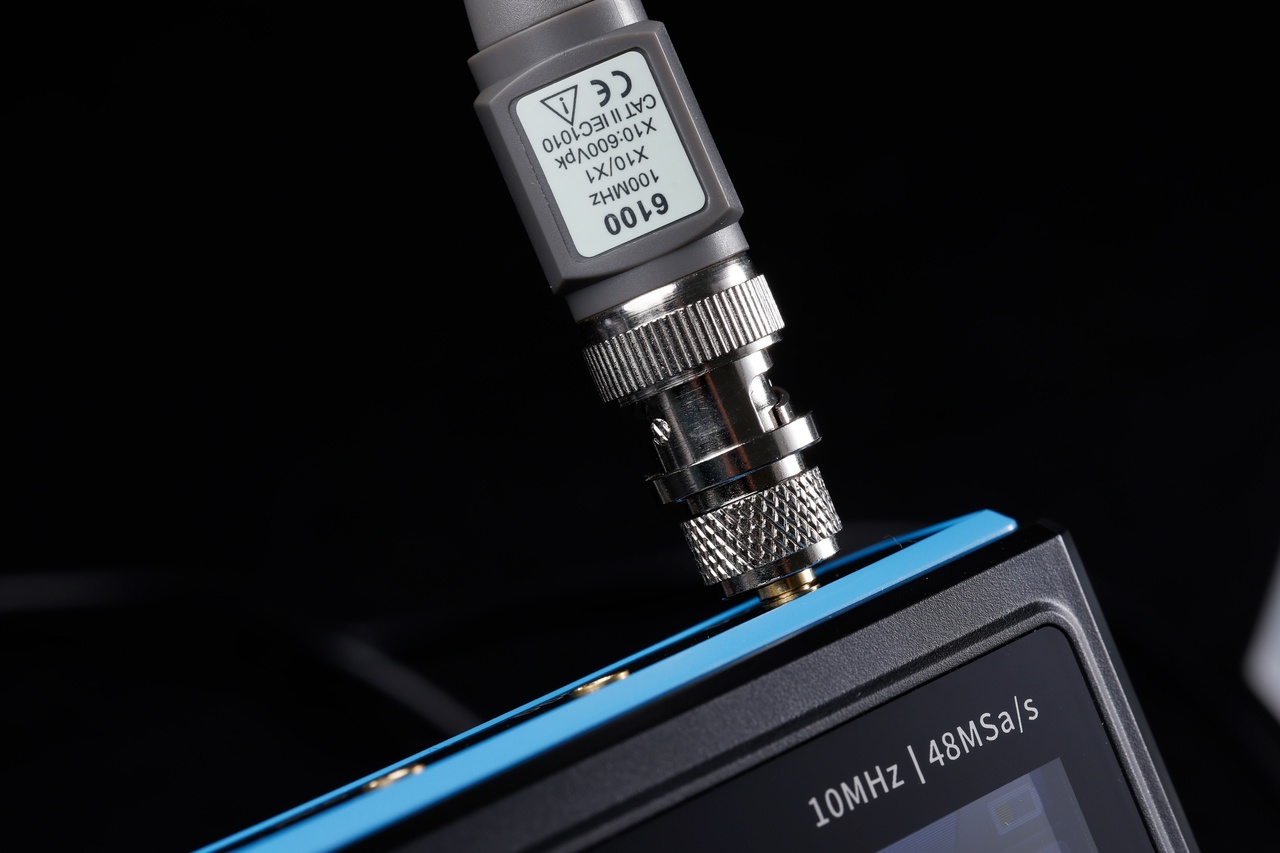

Кстати, щуп вполне себе стандартный — это P6100 с BNC коннектором и возможностью компенсации (регулировка в основании разъема). Есть переключение 1х и 10х. Толерантность входа до 40 Вольт (1х) или до 400 Вольт (10х). То есть подойдет для проверки ШИМ-генераторов в импульсных блоках питания.

Фотографии и примеры тестирования предоставлены производителем и опубликованы с его разрешения. Пока еще открыт вопрос с обновлением прошивок под новую модель измерителя, а также по поводу калибровки, особенно с учетом выносных щупов, и по возможности подключения к компьютеру.

Заключение и выводы

Новинку ждали как обновление популярных LCR-P1 и DSO-TC3, так как эти измерители весьма полезные, но не во всем были удобные. Остается надеяться, что в новинки производитель учел все недочеты и сделал доработки. Приобрести тестер компонентов FNIRSI DSO-TC4 можно по ссылке. Промокод на скидку: FNSCD36.
