Мультиметр + осциллограф + генератор сигналов. Обзор Fnirsi 2c53t

Казалось бы, это просто обновление модели 2с23t, в которой каждый канал расширили с 10 до 50МГц, но несмотря на похожий внешний вид, отличий между ними очень много и все изменения положительно сказались на комфорте использования, а так же функциональности.

Характеристики

Распаковка и внешний вид

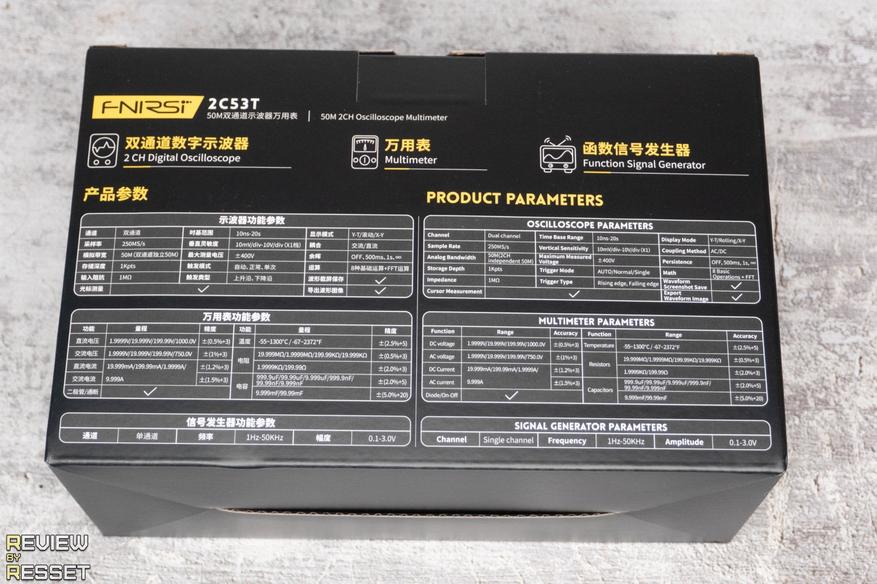

Коробка была замотана в пупырку и уложена в картонную побольше, так что внешне никак не пострадала во время доставки. Сзади можно ознакомиться с краткими характеристиками.

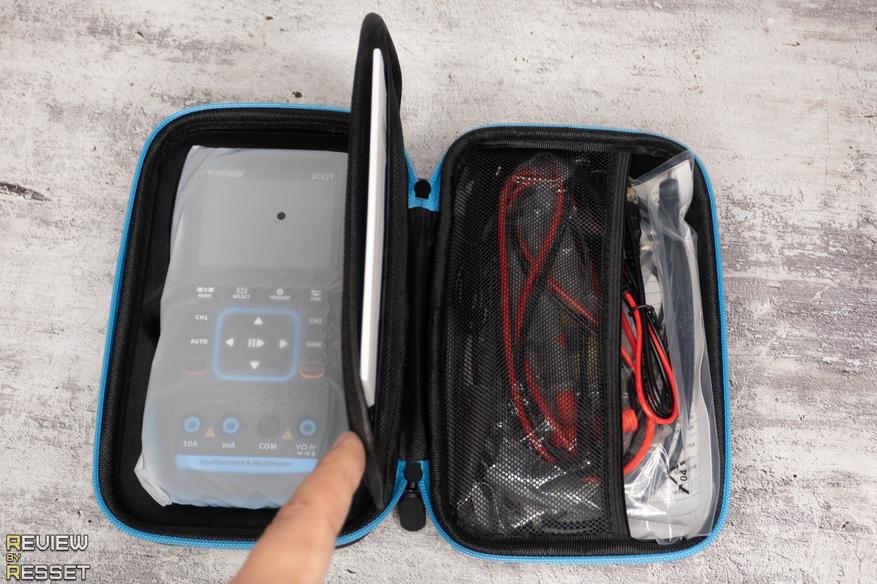

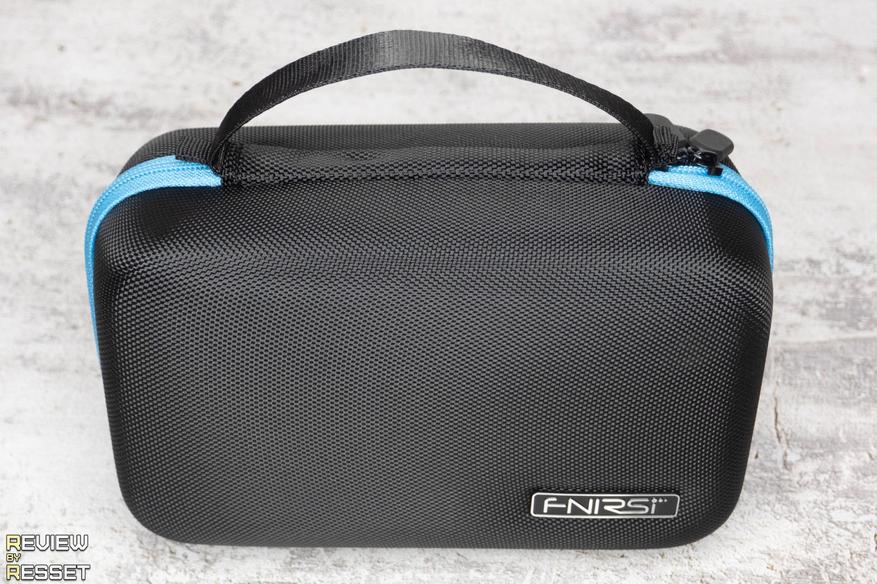

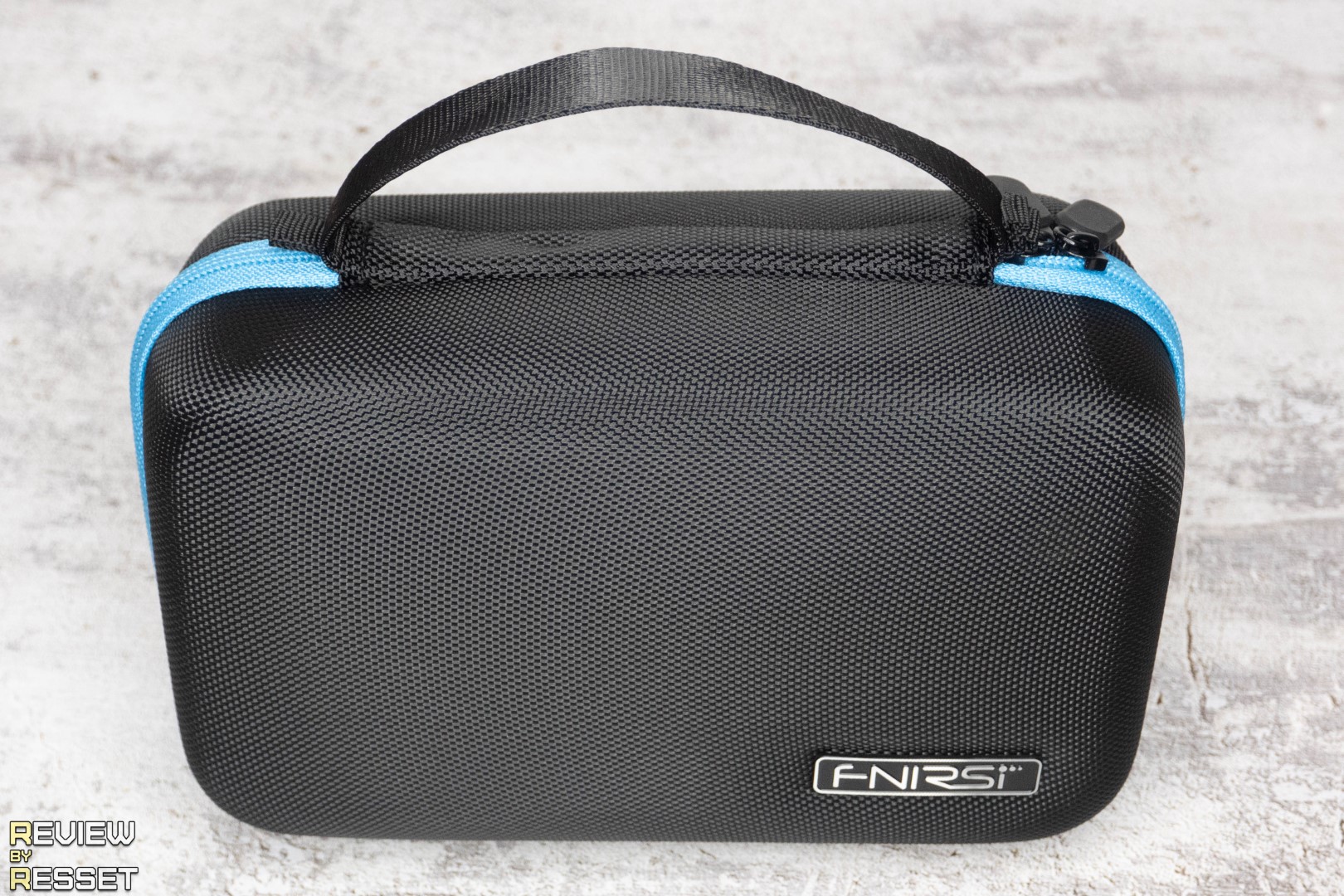

Внутри оказалась сумка с плотными тканевыми стенками. Она разделена на две секции мягкой перегородкой с кармашком. Инструмент находится в левой части, а провода в правой, чтобы они не терли корпус.

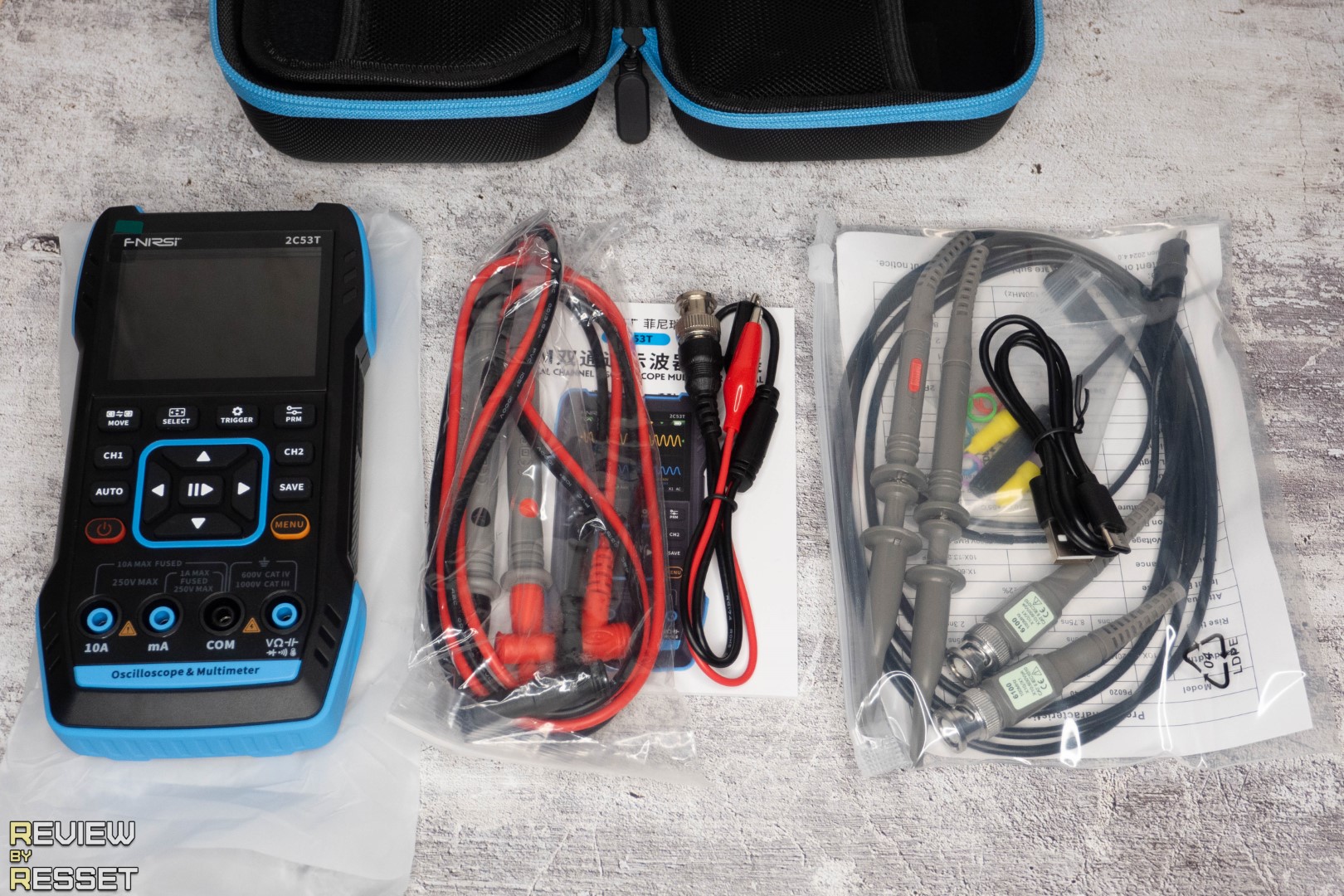

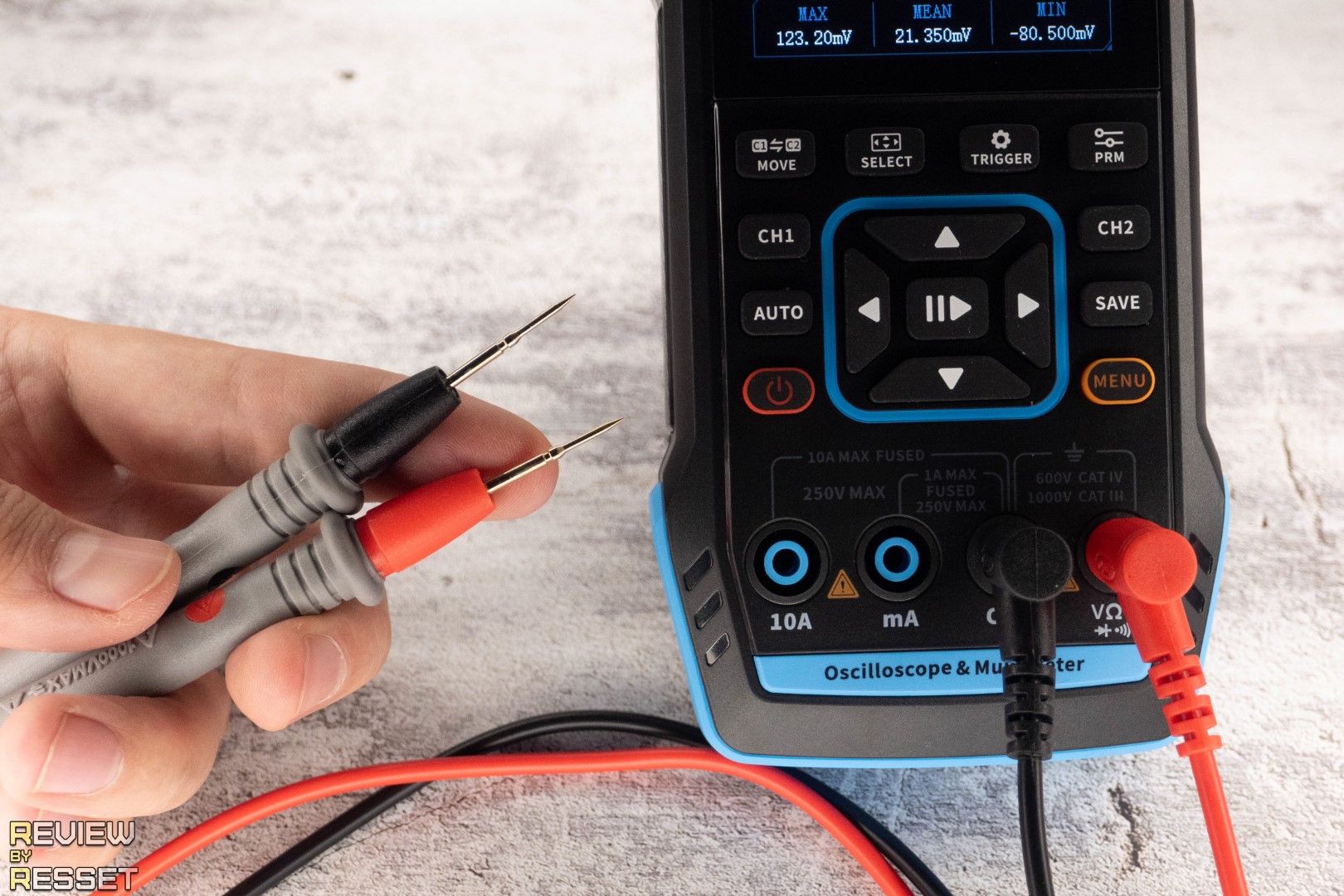

Вот весь комплект на одном фото. Щупы осциллографа распространенные 6100, для мультиметра провода тоже стандартные, с тонкими иголочками на концах.

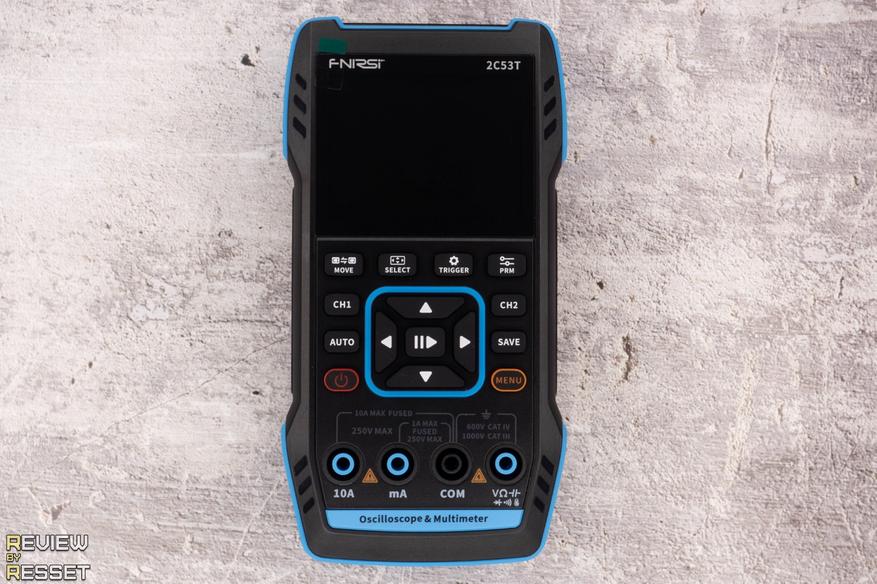

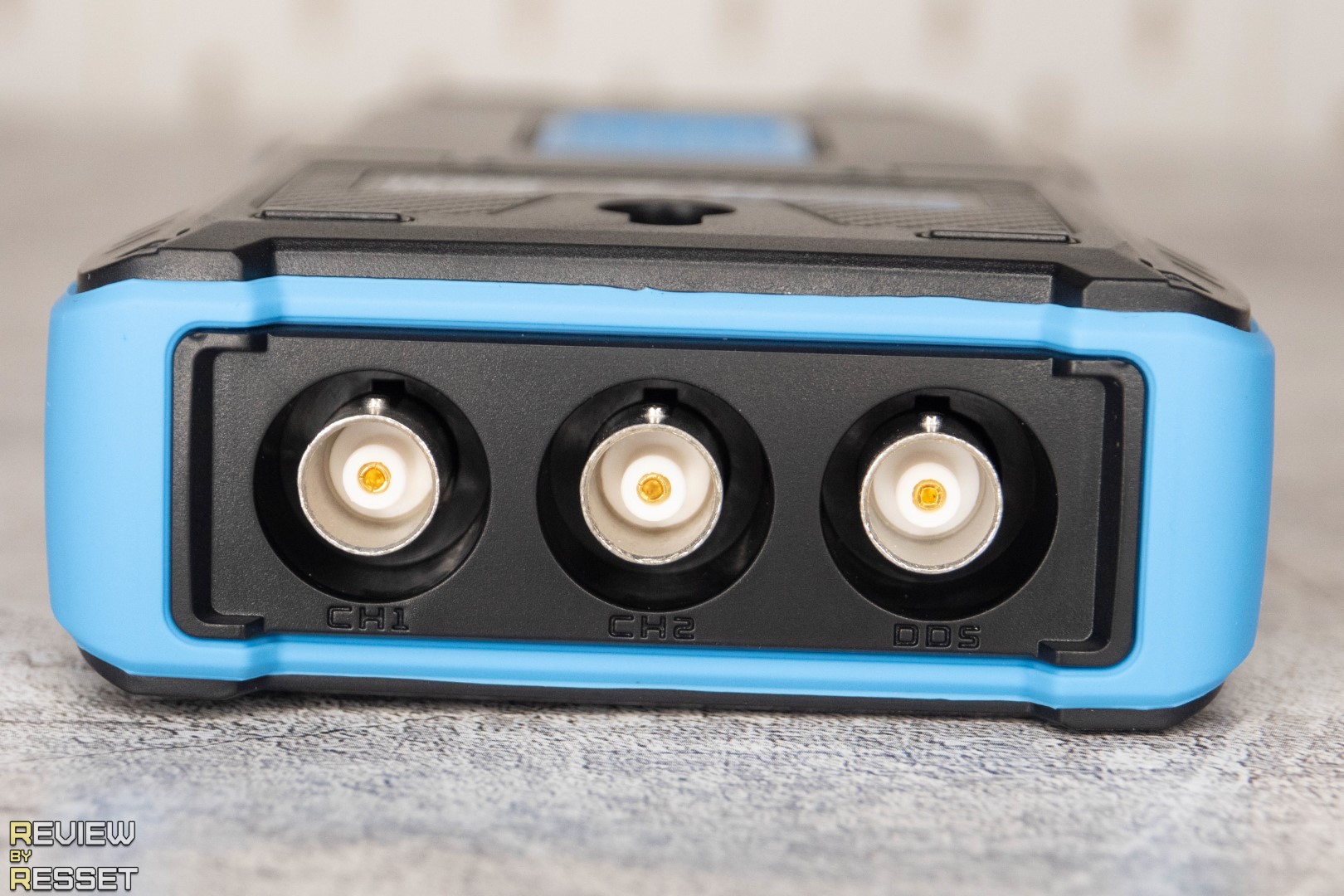

На лицевой стороне корпуса находится 2.8″ дисплей с разрешением 320*240, пятнадцать прорезиненных кнопок, обеспечивающих быстрый доступ к часто используемым пунктам настроек и четыре разъема мультиметра. Разъемы осциллографа и генератора находятся в верхней части.

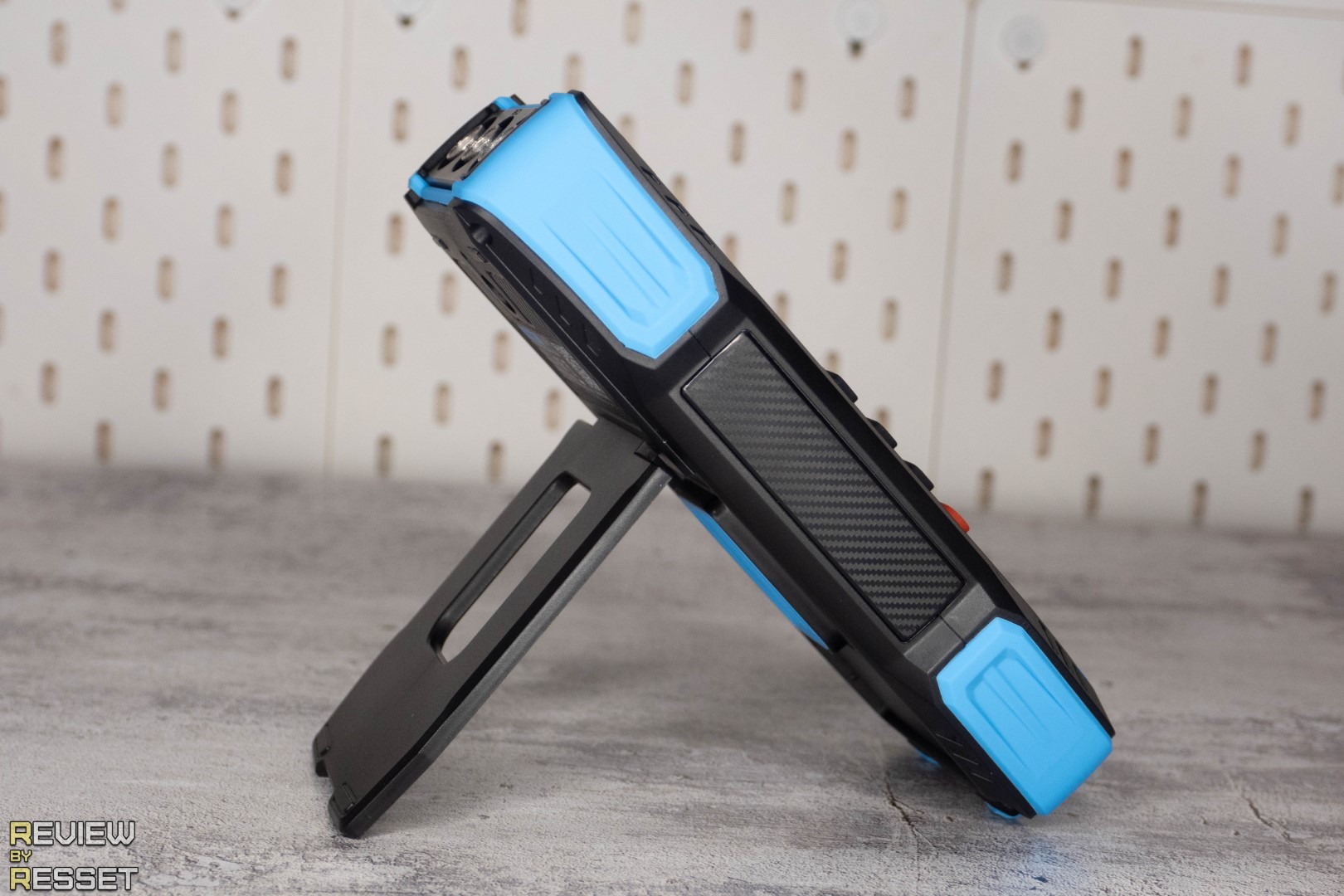

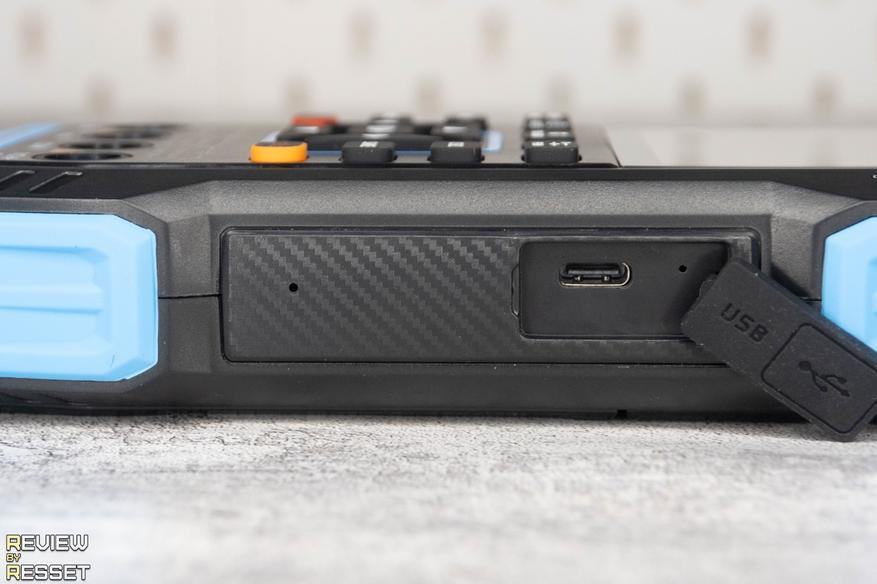

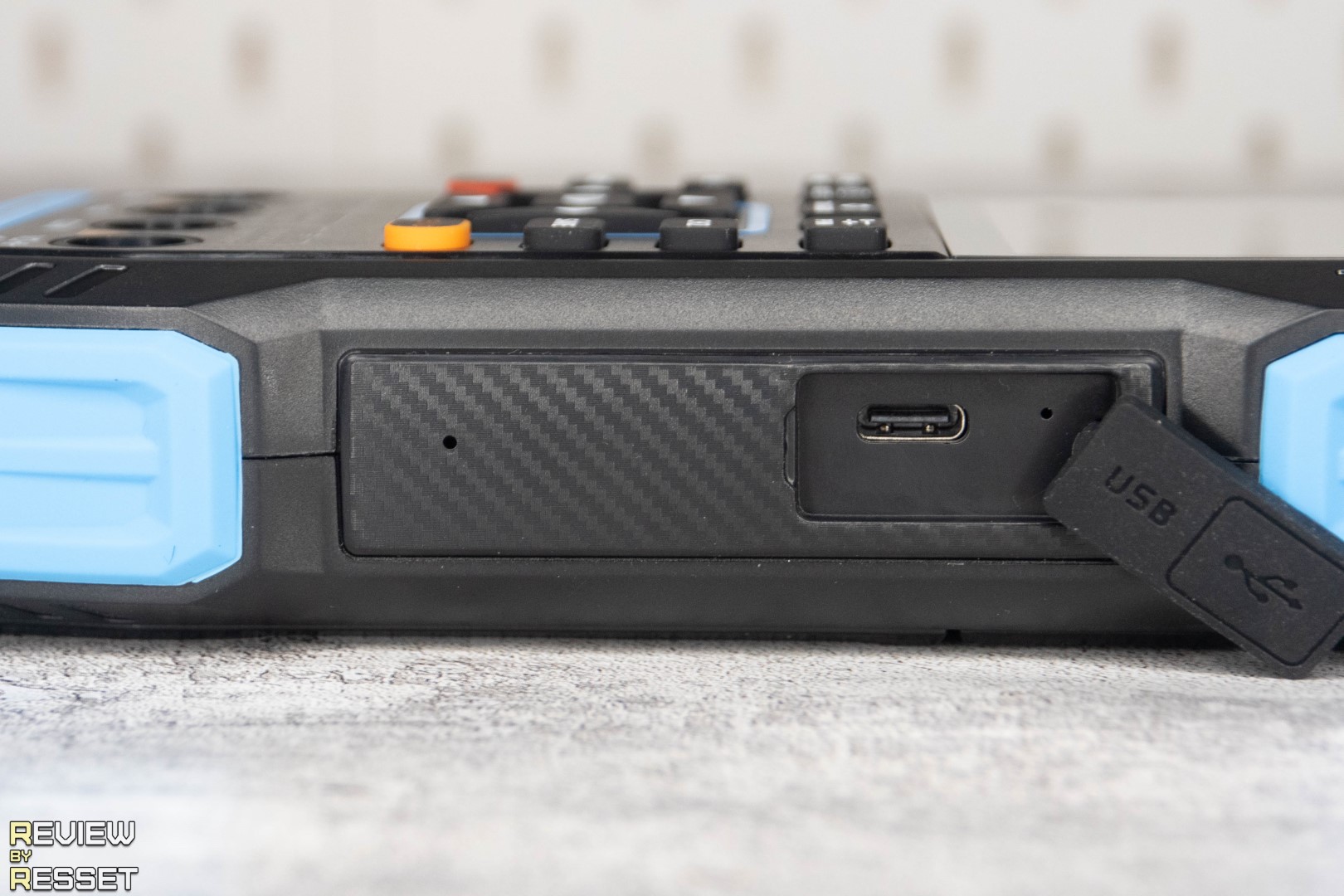

Сбоку под резиновой заглушкой спрятан Type-C для зарядки и передачи данных. Имеется и откидная ножка сзади для установки корпуса под более удобным для пользователя углом.

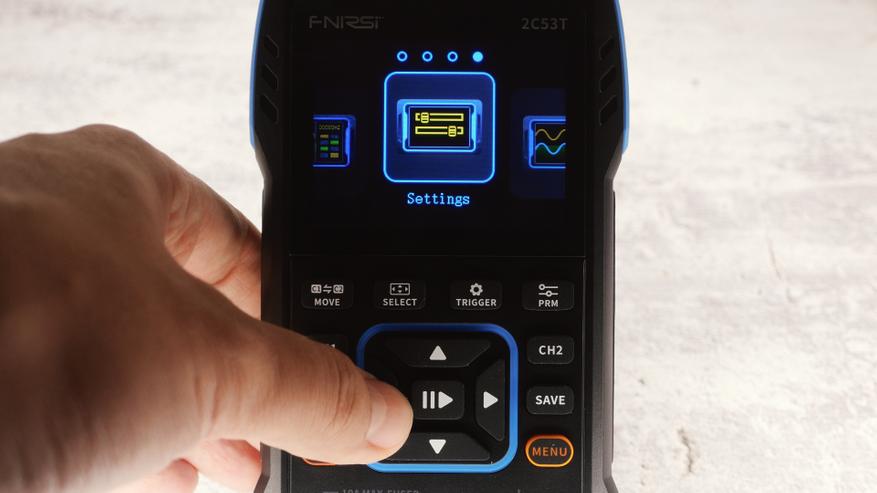

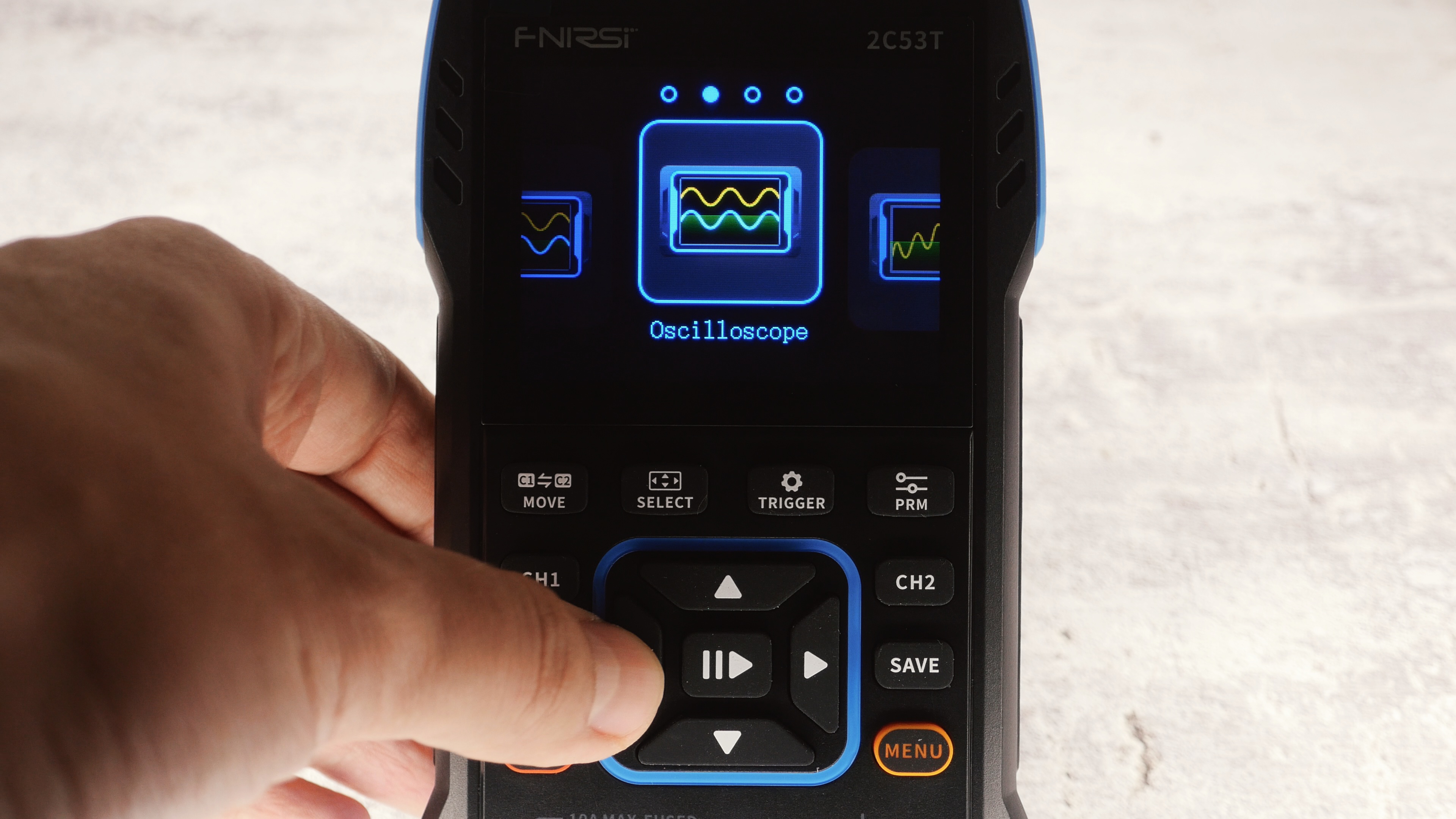

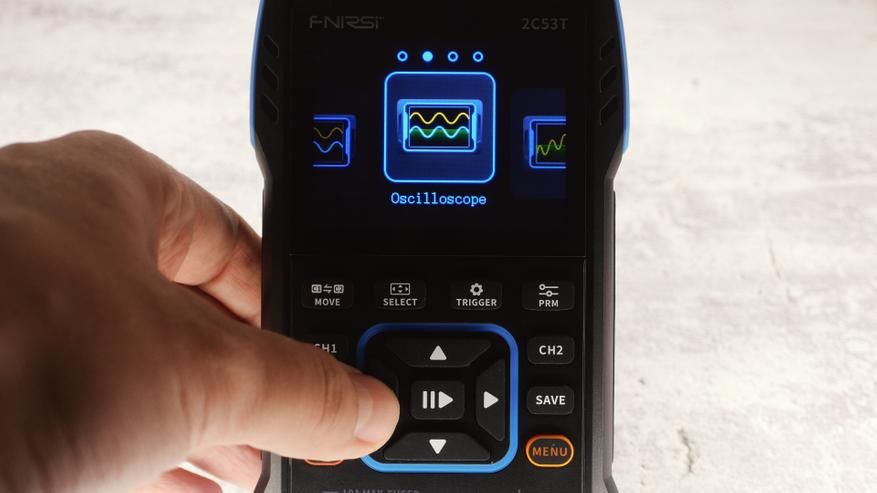

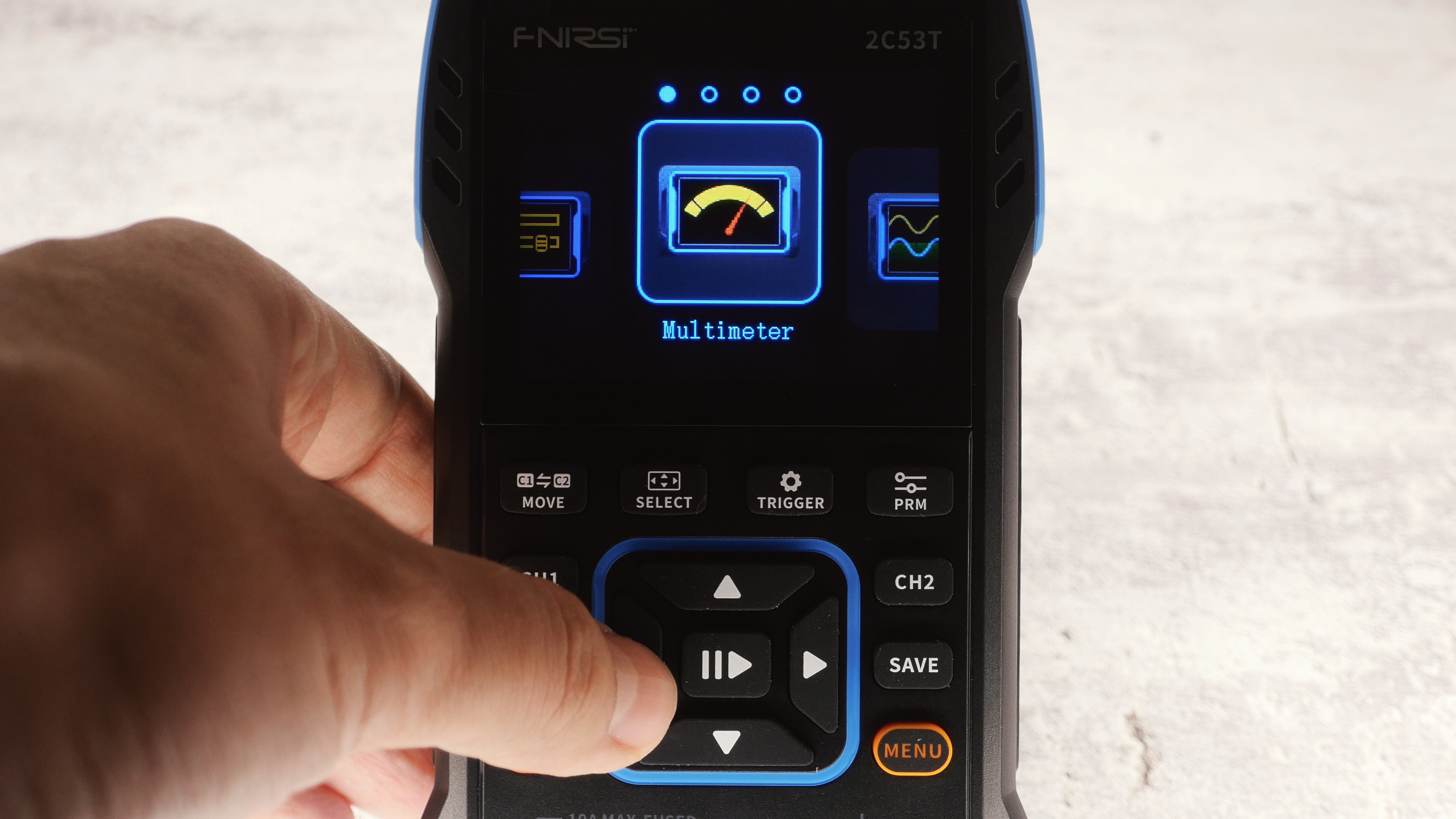

На самом деле экран более яркий, но я убавил экспозицию, чтобы получить более контрастные снимки. При включении нас встречает основное меню, состоящее из четырех пунктов: мультиметр, осциллограф, генератор сигналов и системные настройки.

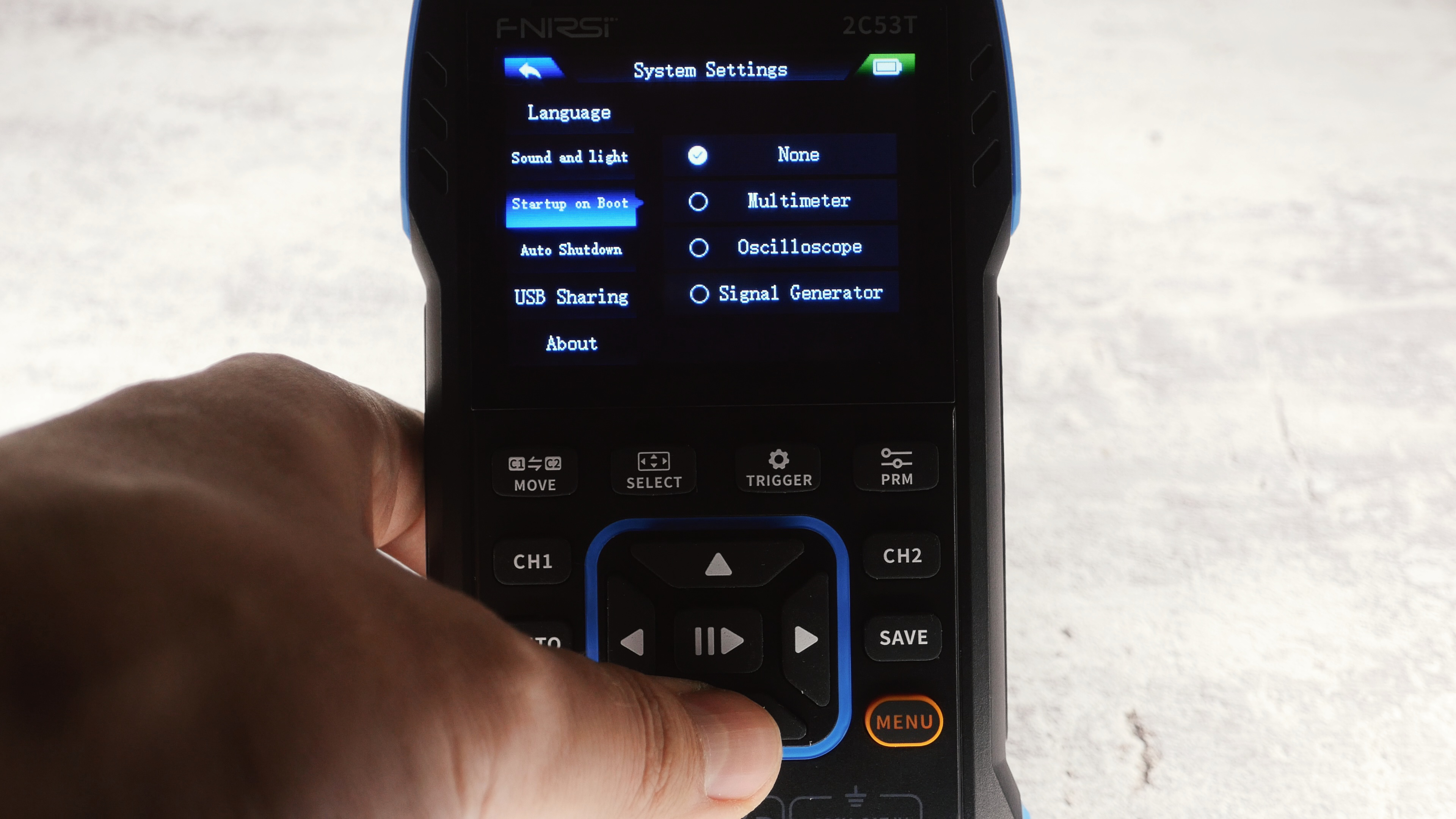

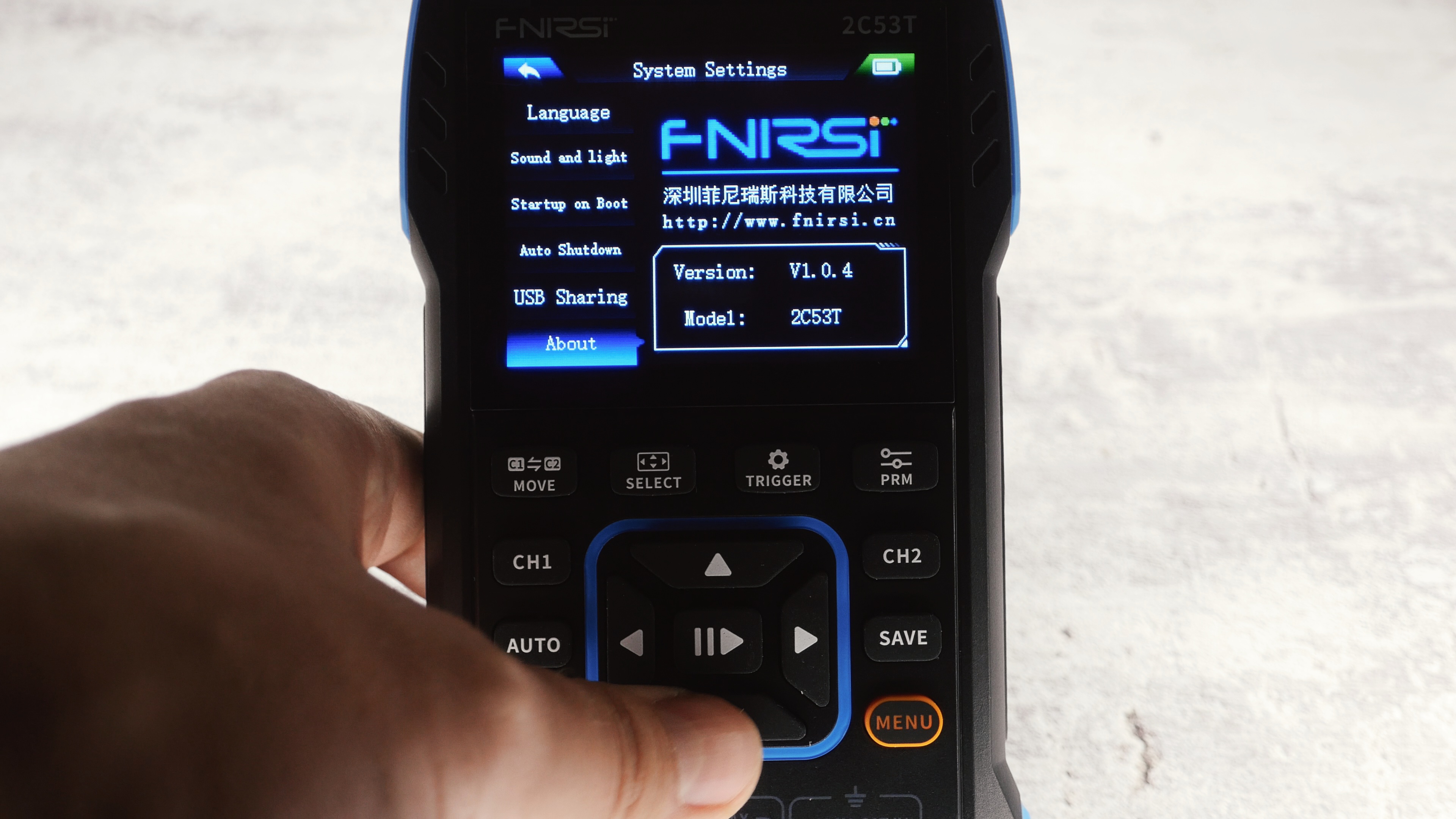

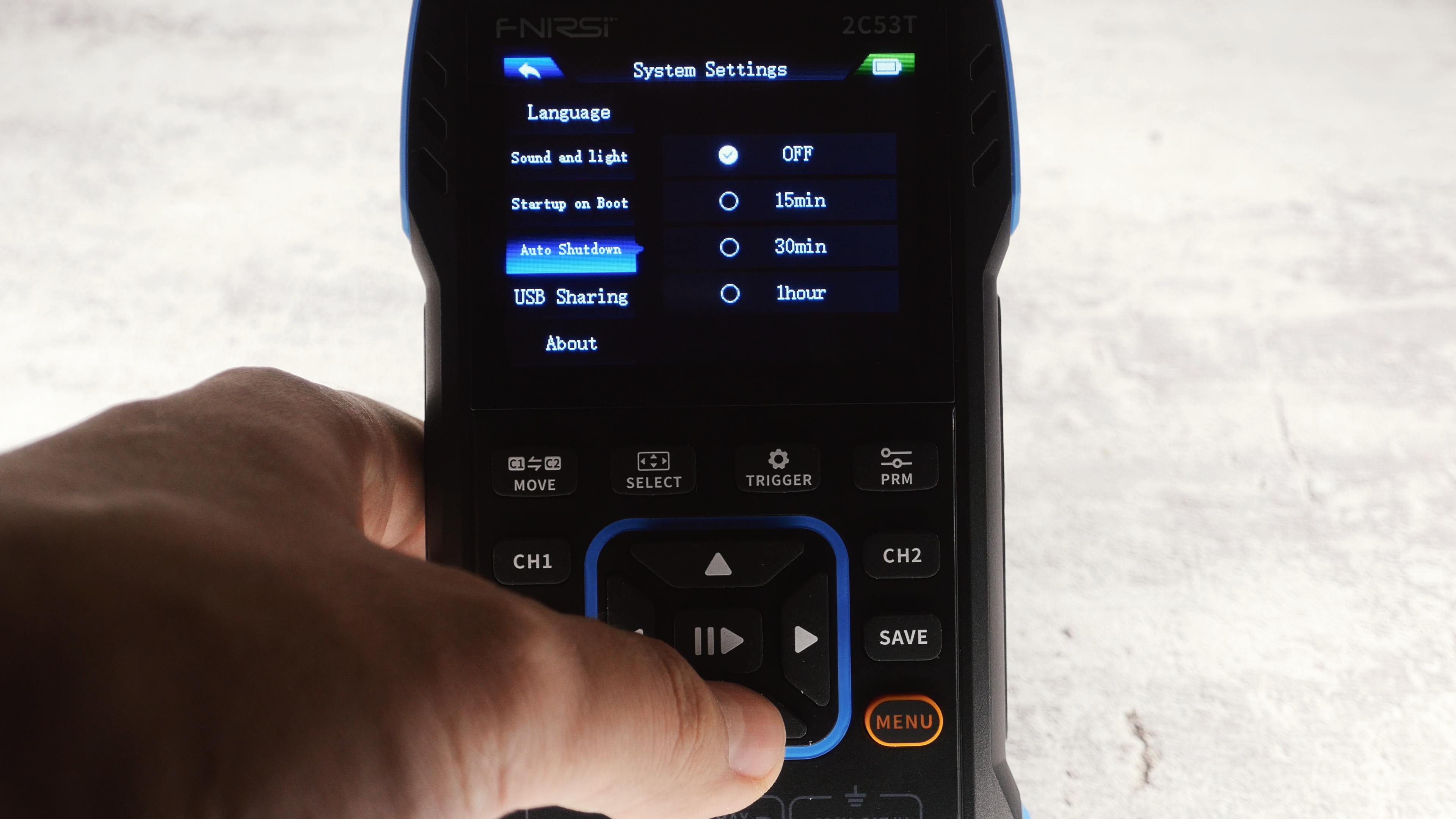

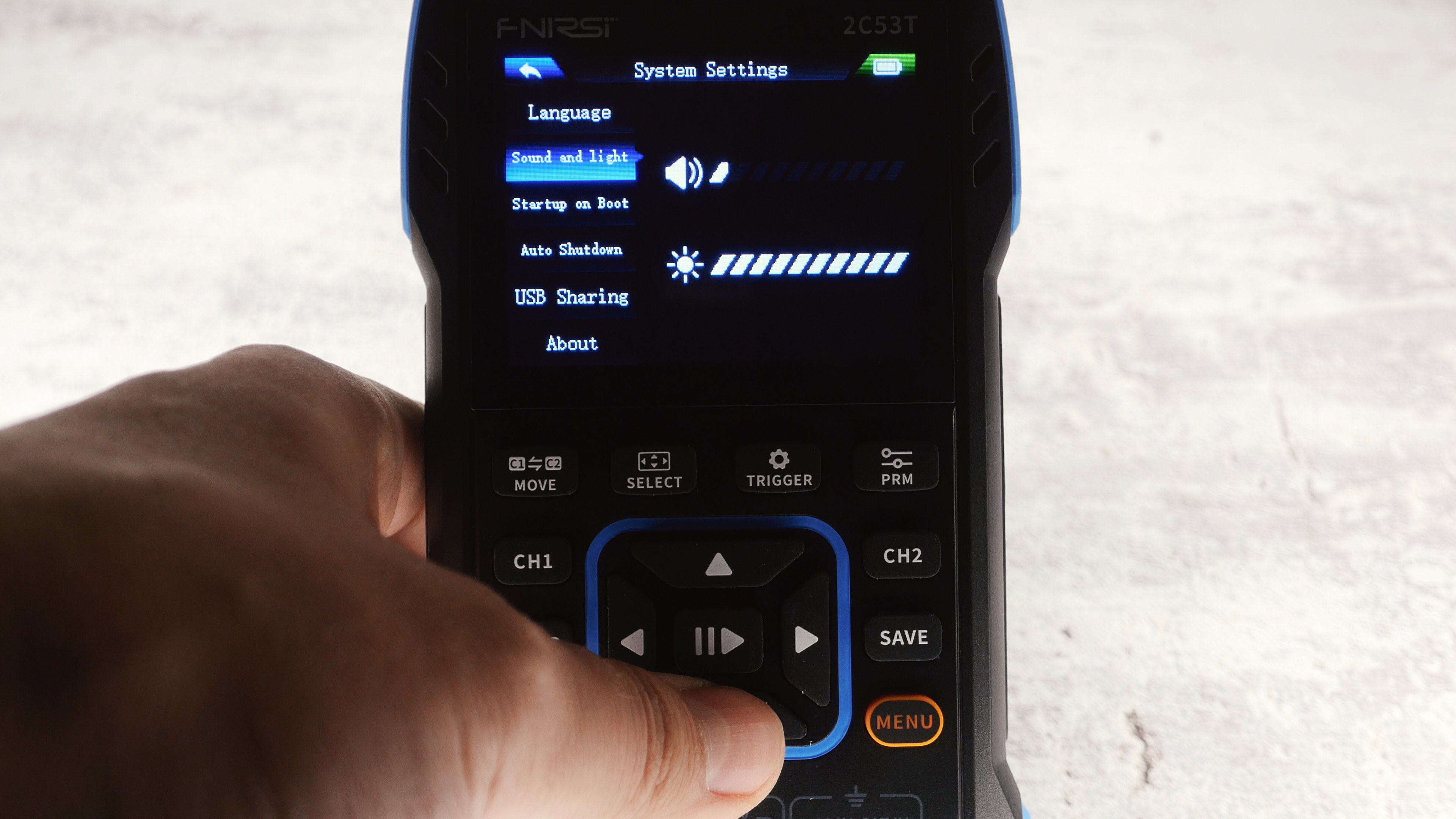

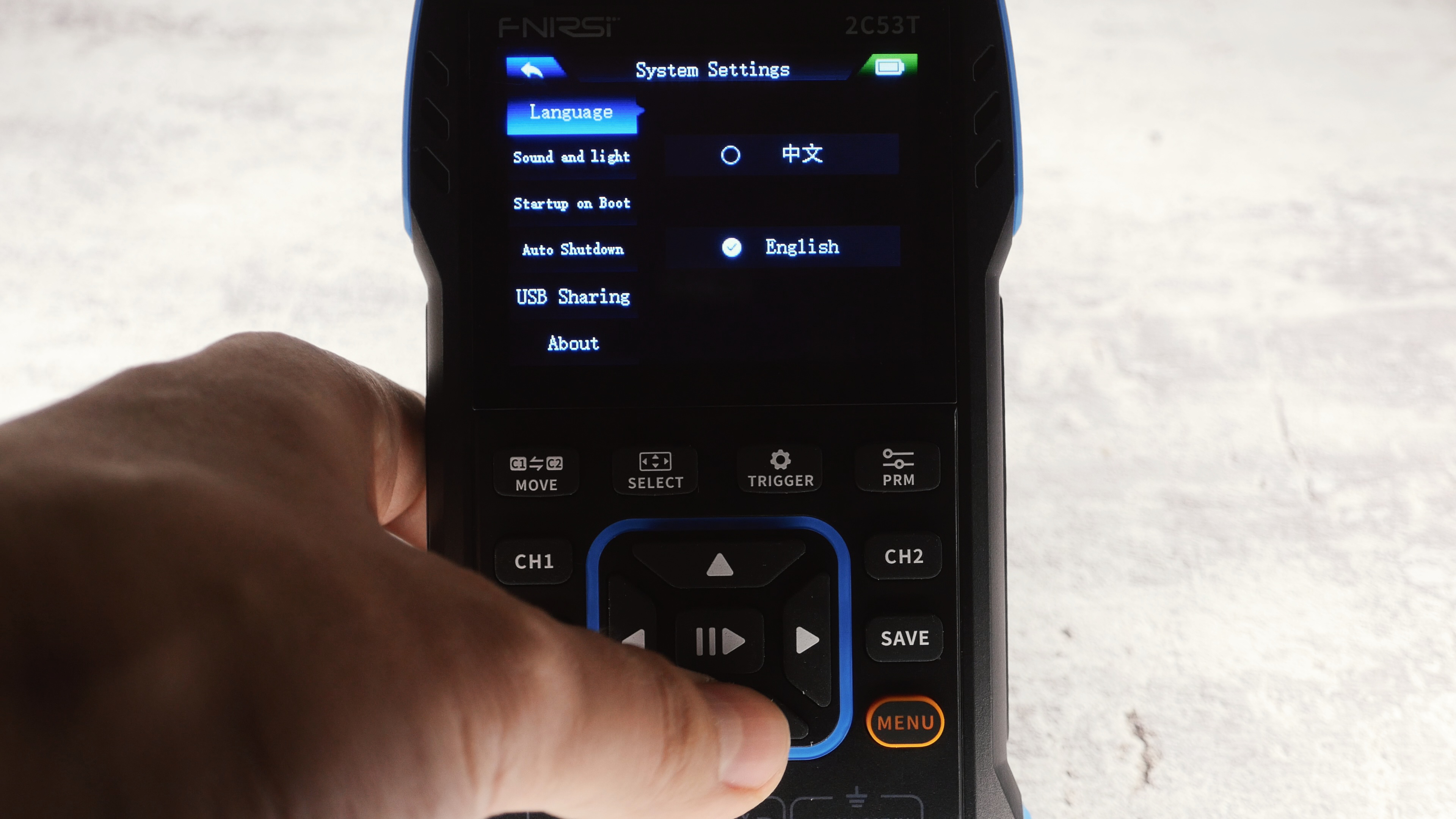

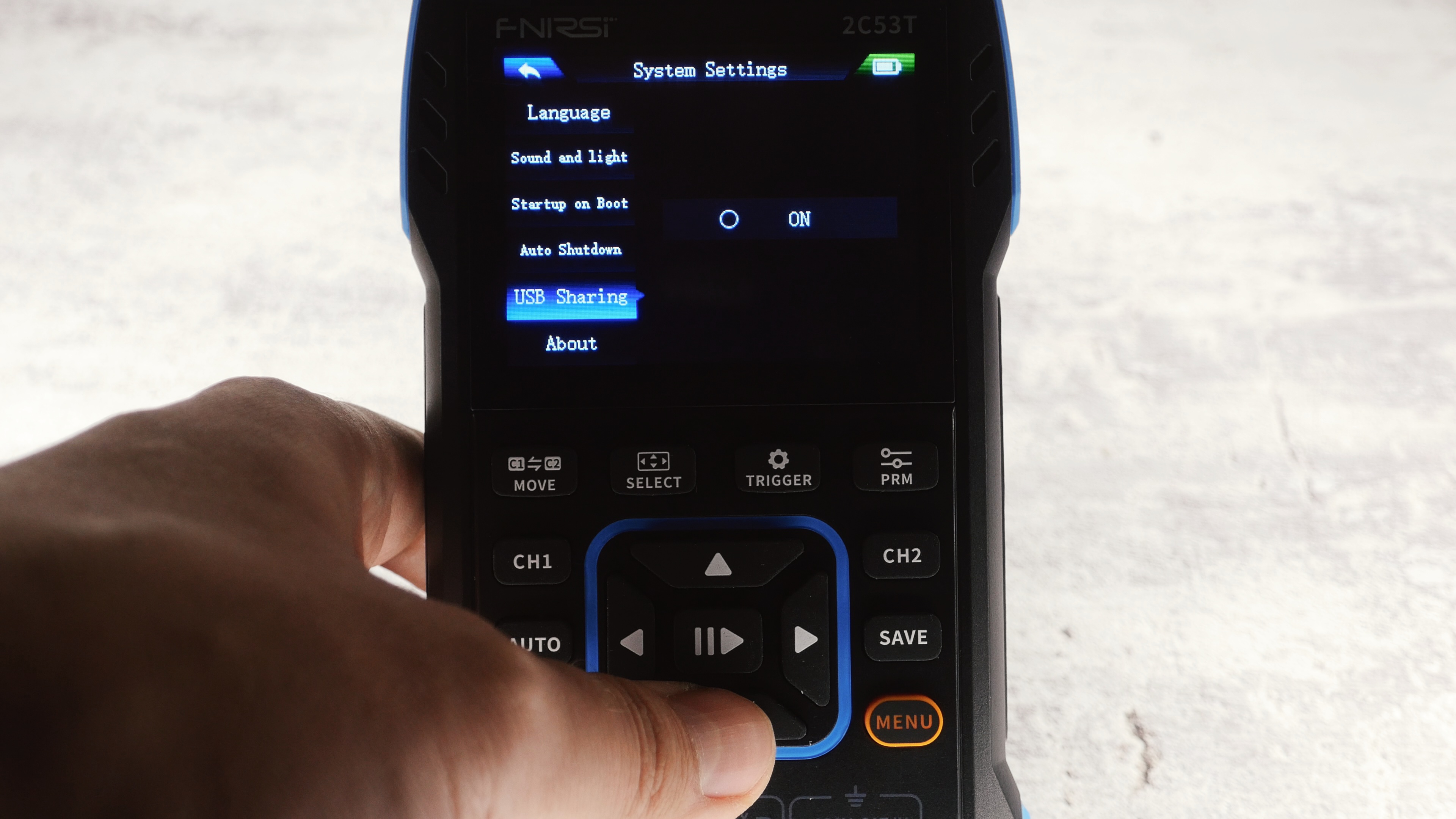

Давайте пробежимся по параметрам. Тут можно изменить язык, откорректировать громкость звуков и яркость дисплея, выбрать какой режим будет включен по умолчанию при включении питания, настроить время до отключения при бездействии, активировать передачу данных по USB и посмотреть версию прошивки.

Мультиметр

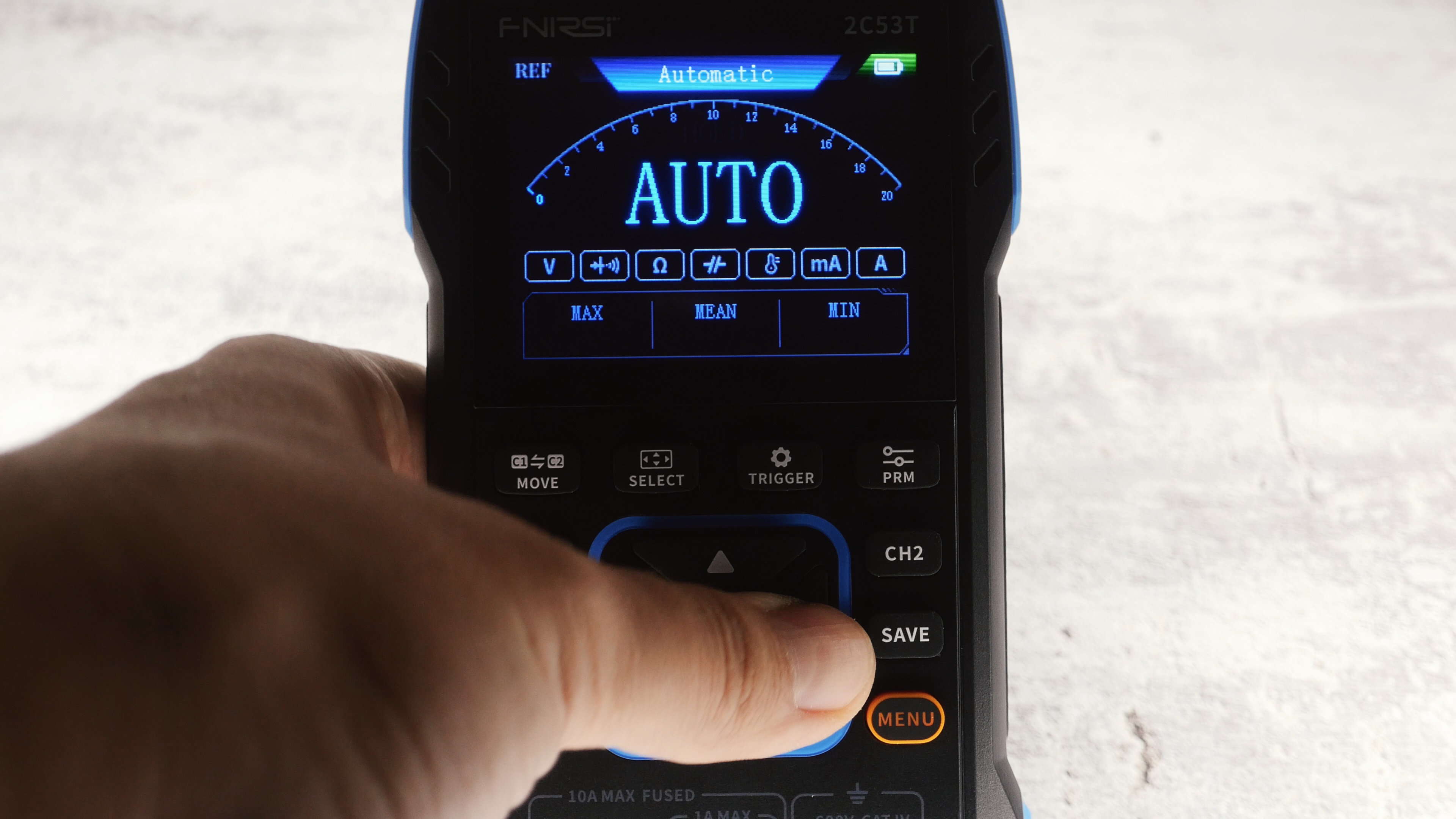

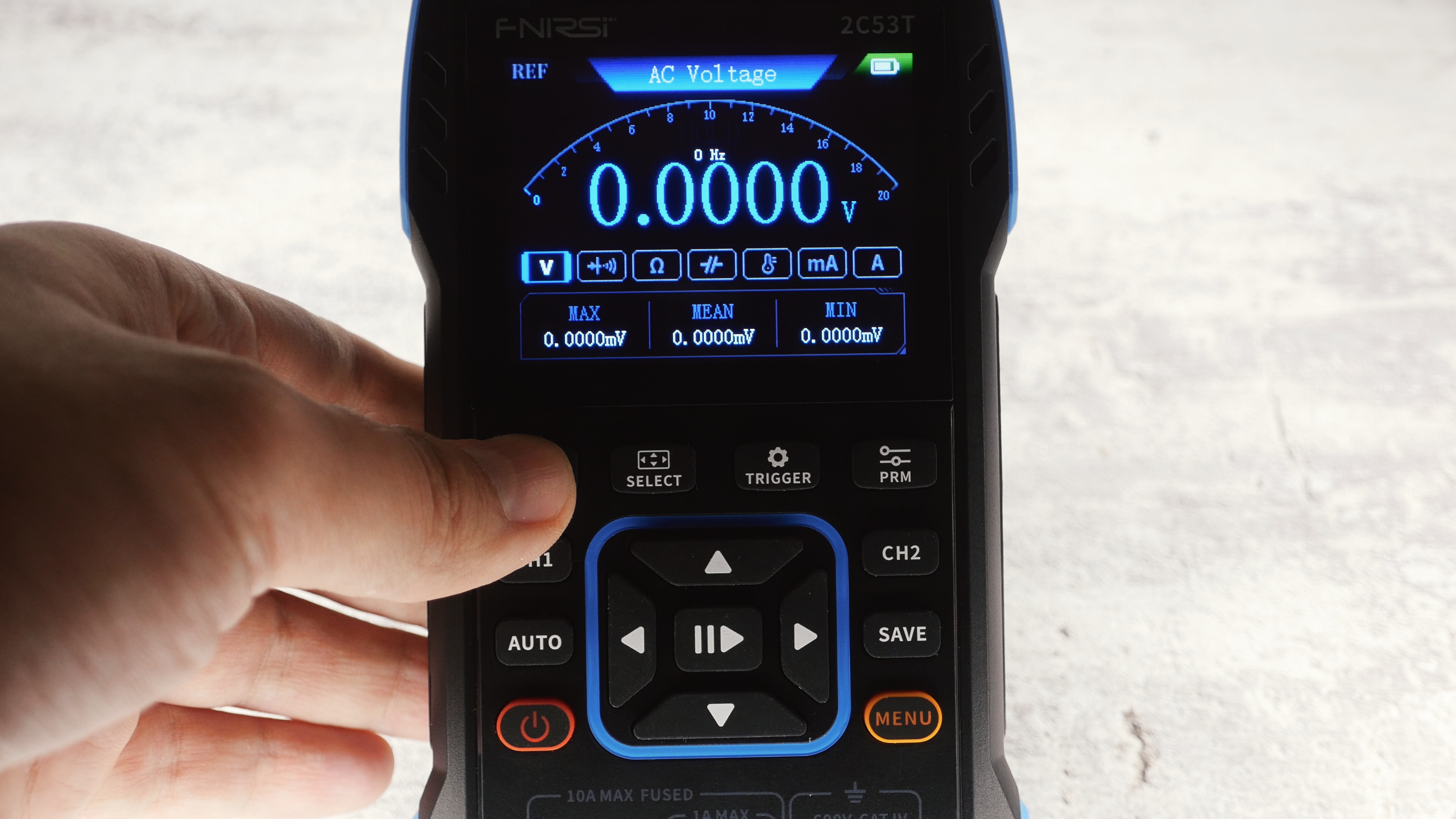

По умолчанию включен автоматический режим, который отличает напряжение от сопротивления и тока.

Центральная кнопка «замораживает значения», вправо и влево меняют выбрать нужный тип измерения вручную, в некоторых имеются подрежимы.

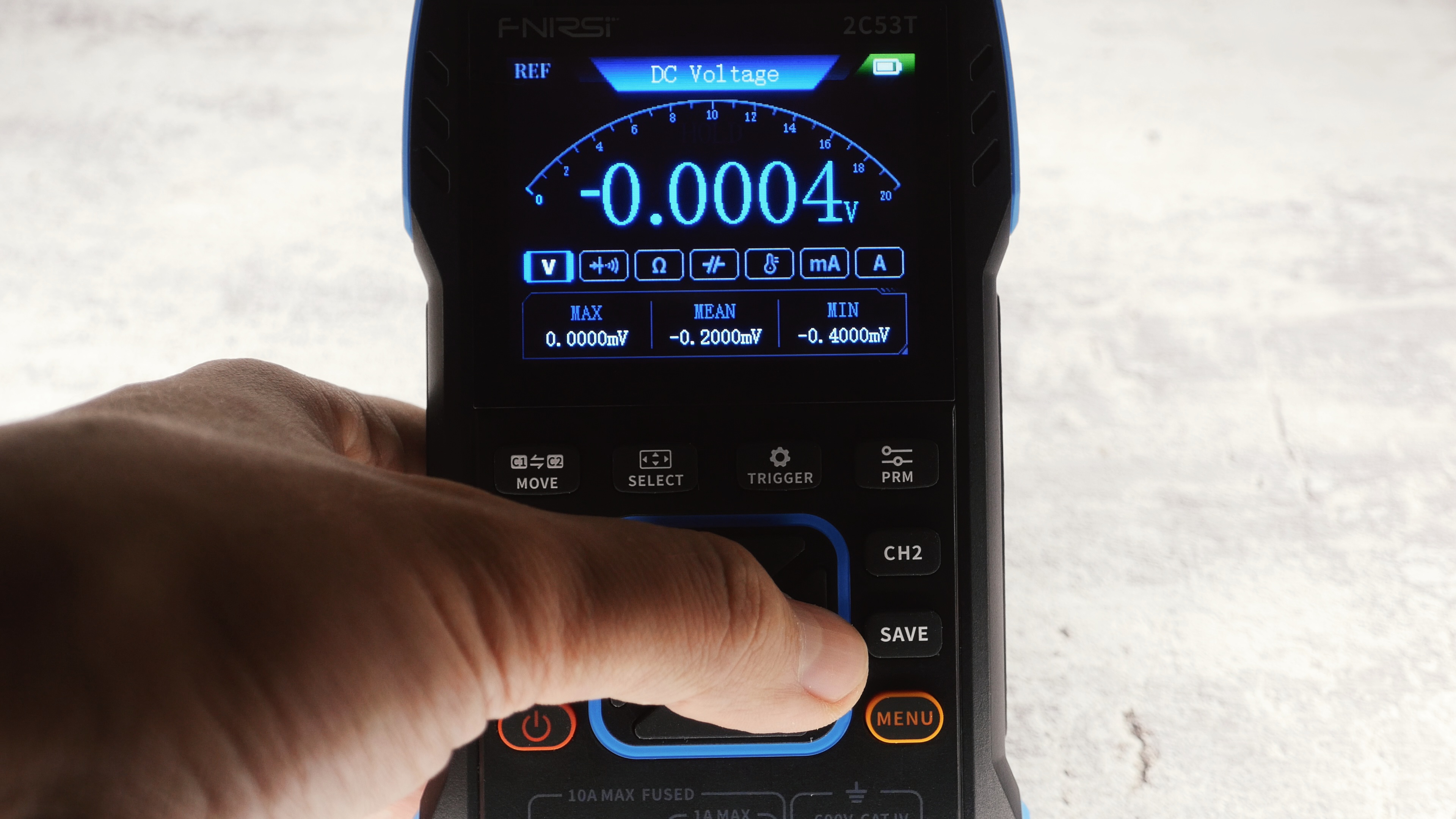

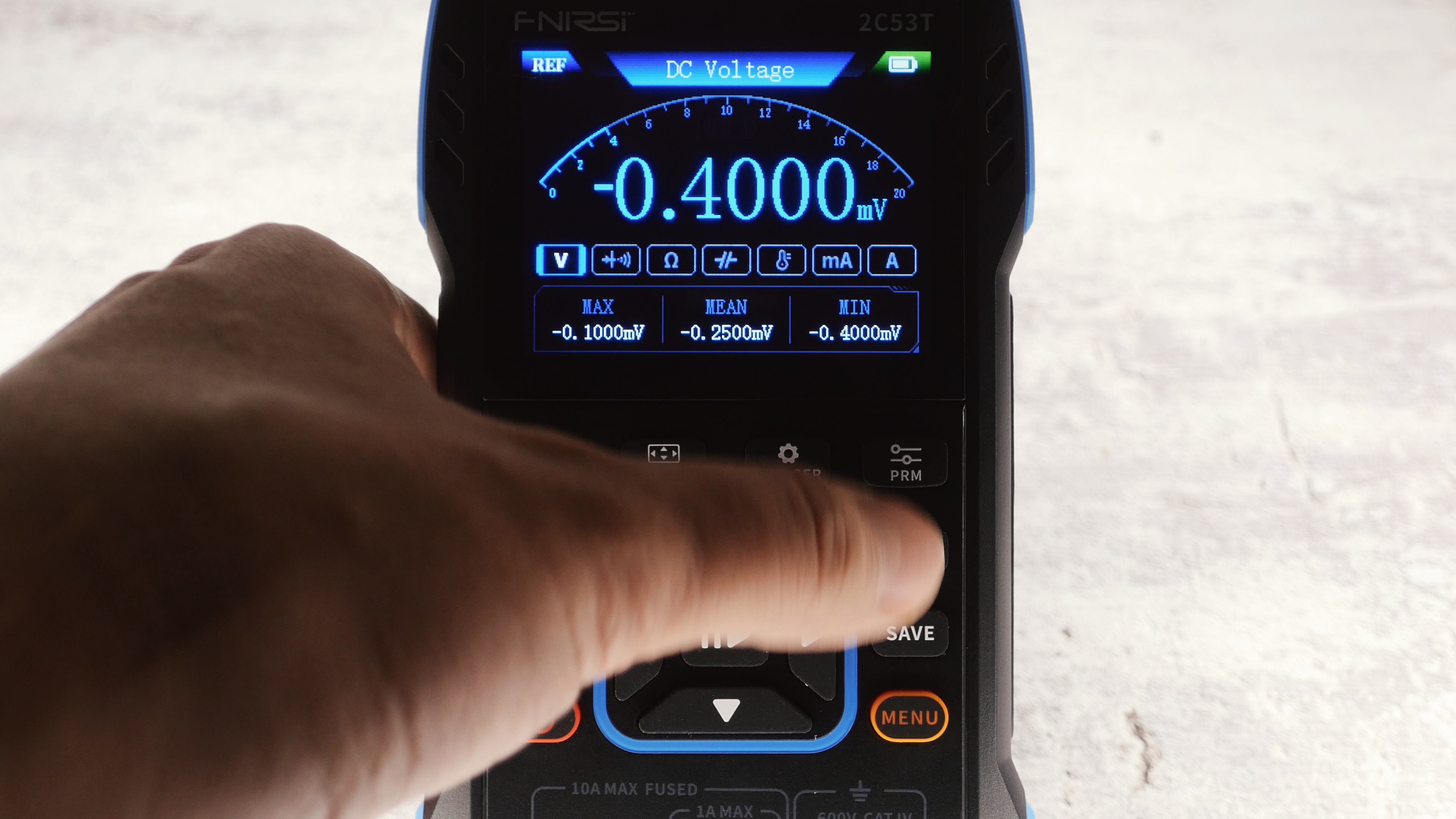

Так, при измерении напряжения, кнопкой «MOVE» можно переключиться между постоянным и переменным, а «PRM» переводит пределы измерения на милливольты если показаний до десятитысячной Вольта недостаточно.

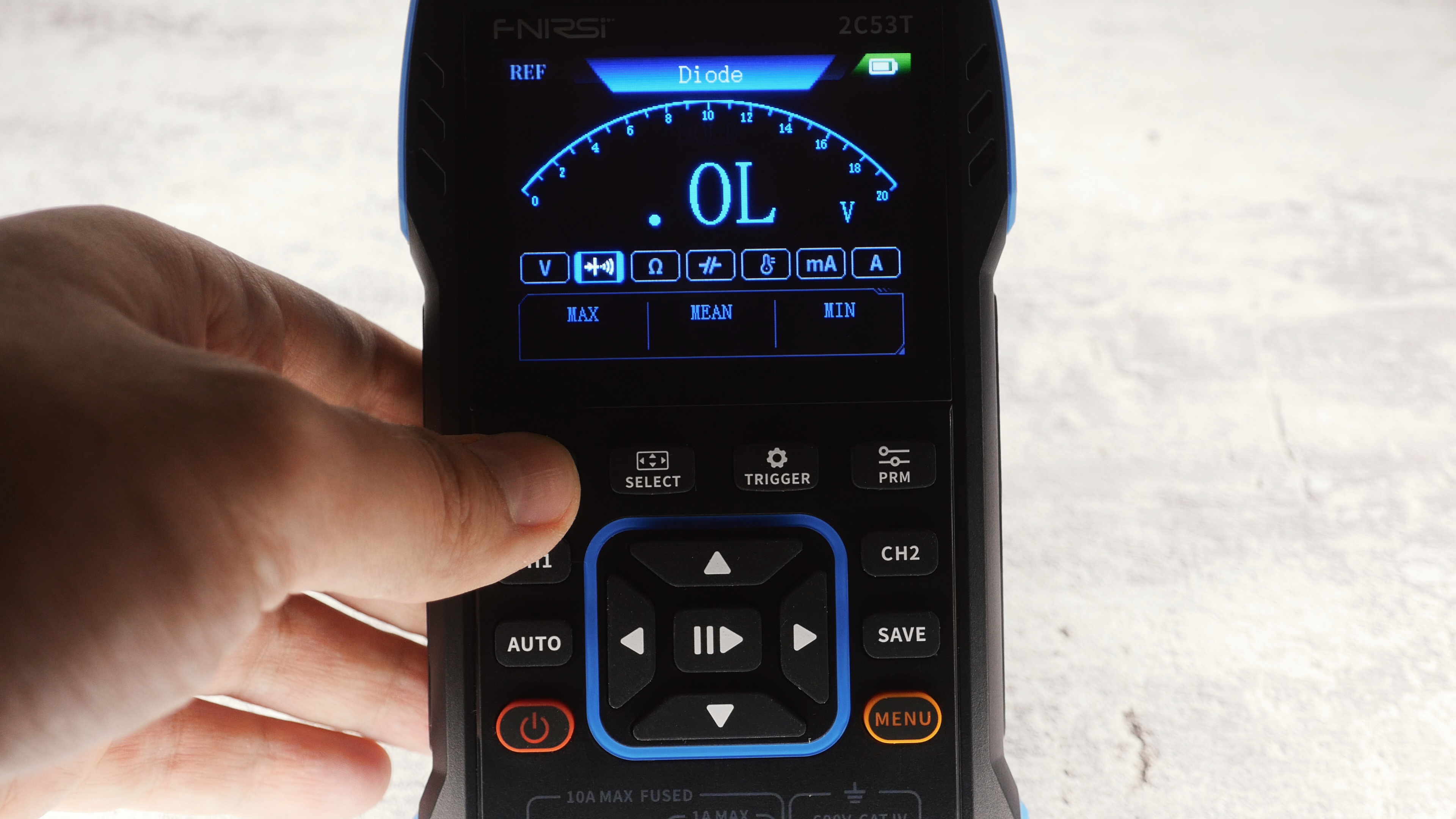

Режим прозвонки совмещен с проверкой диодов, дополнительных опций нет.

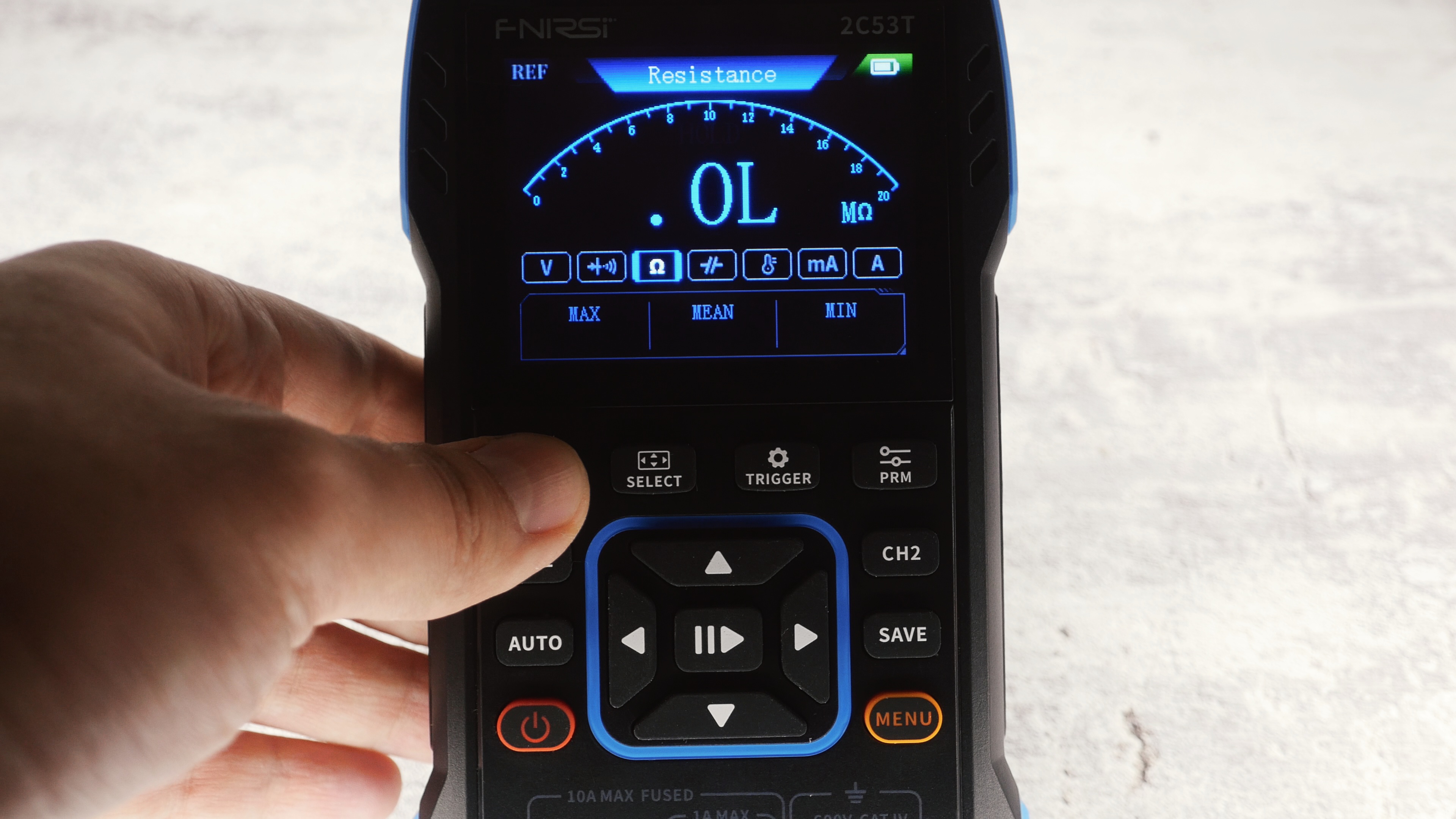

То ж самое с измерением сопротивления и ёмкости, верхние кнопки ничего не меняют.

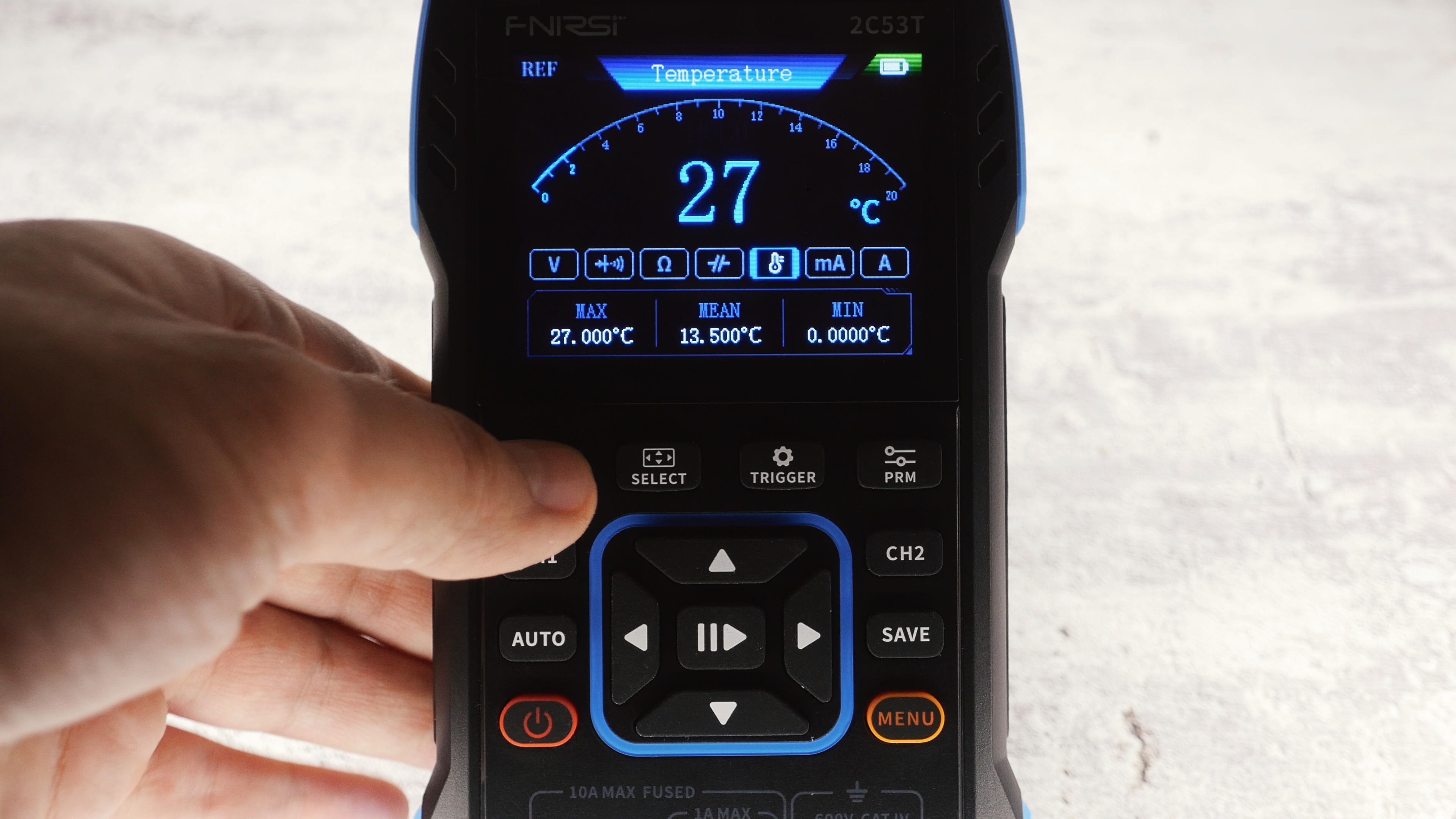

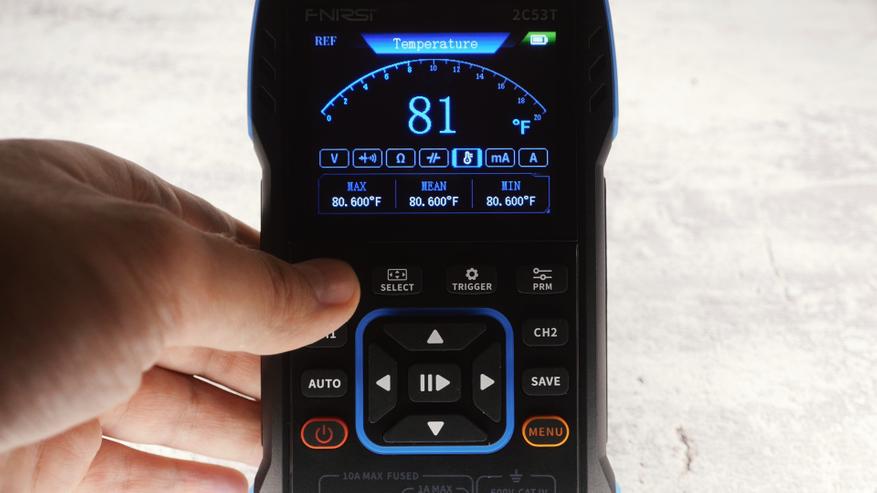

В режиме измерения температуры есть выбор единиц измерения.

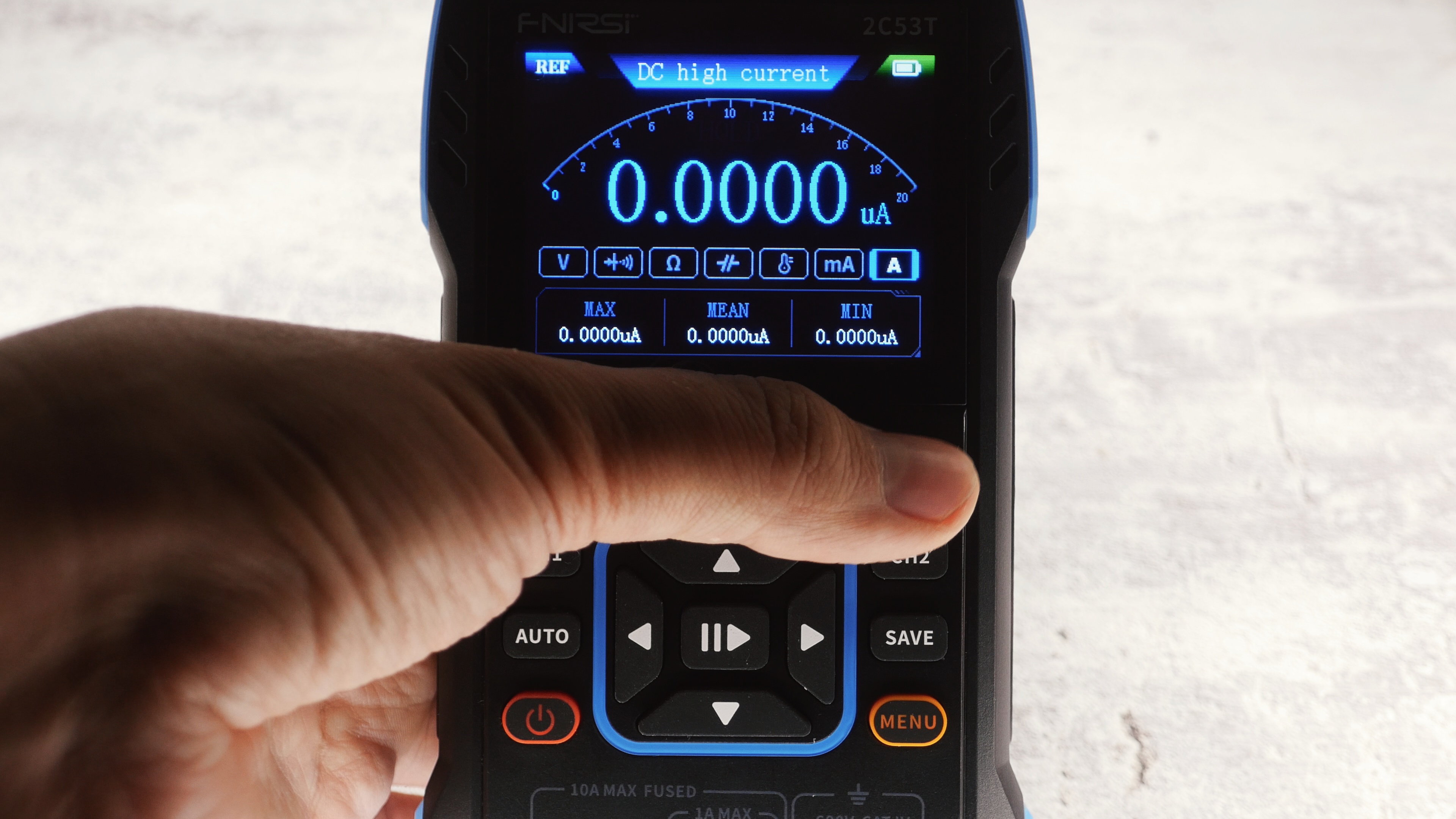

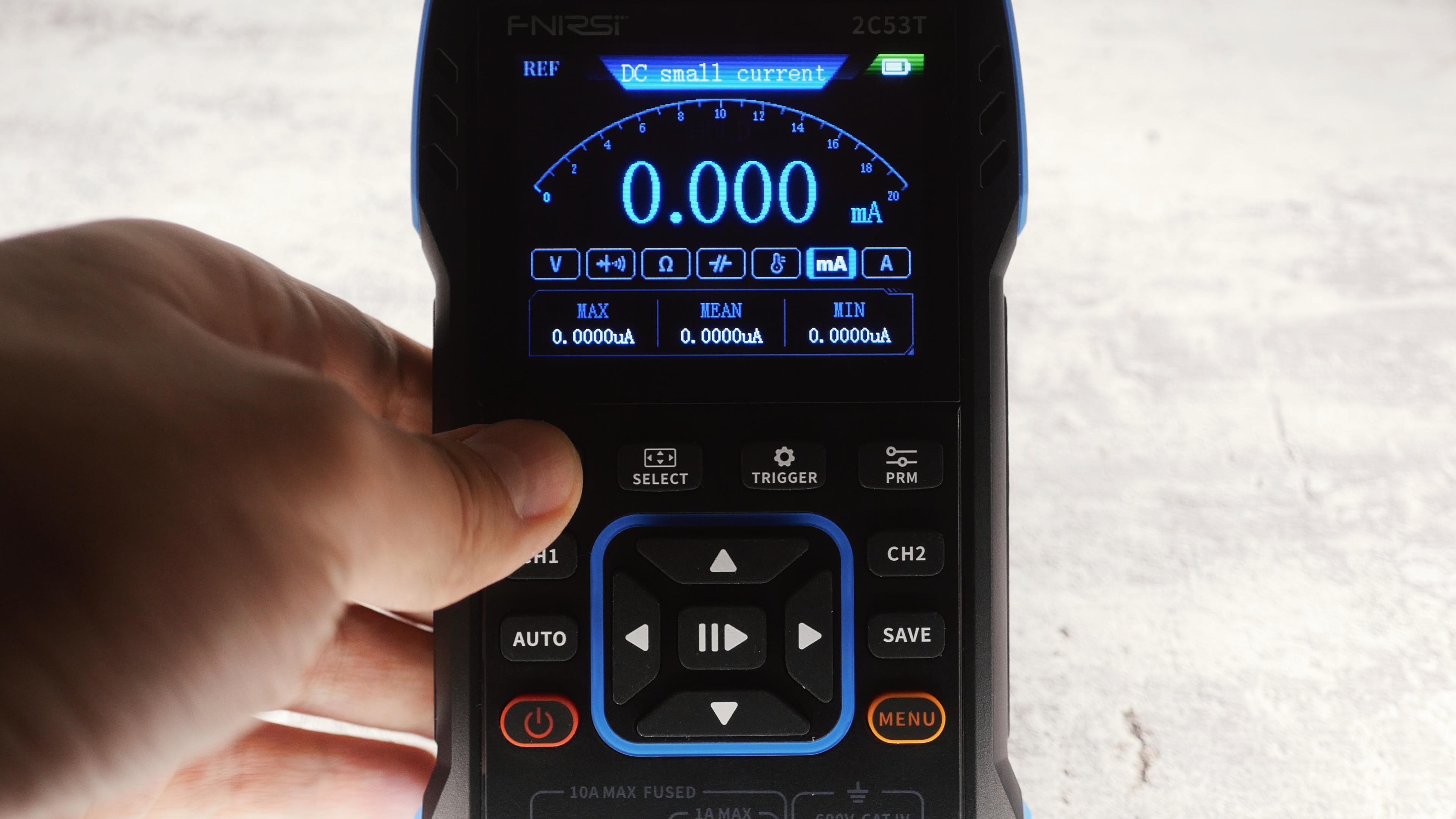

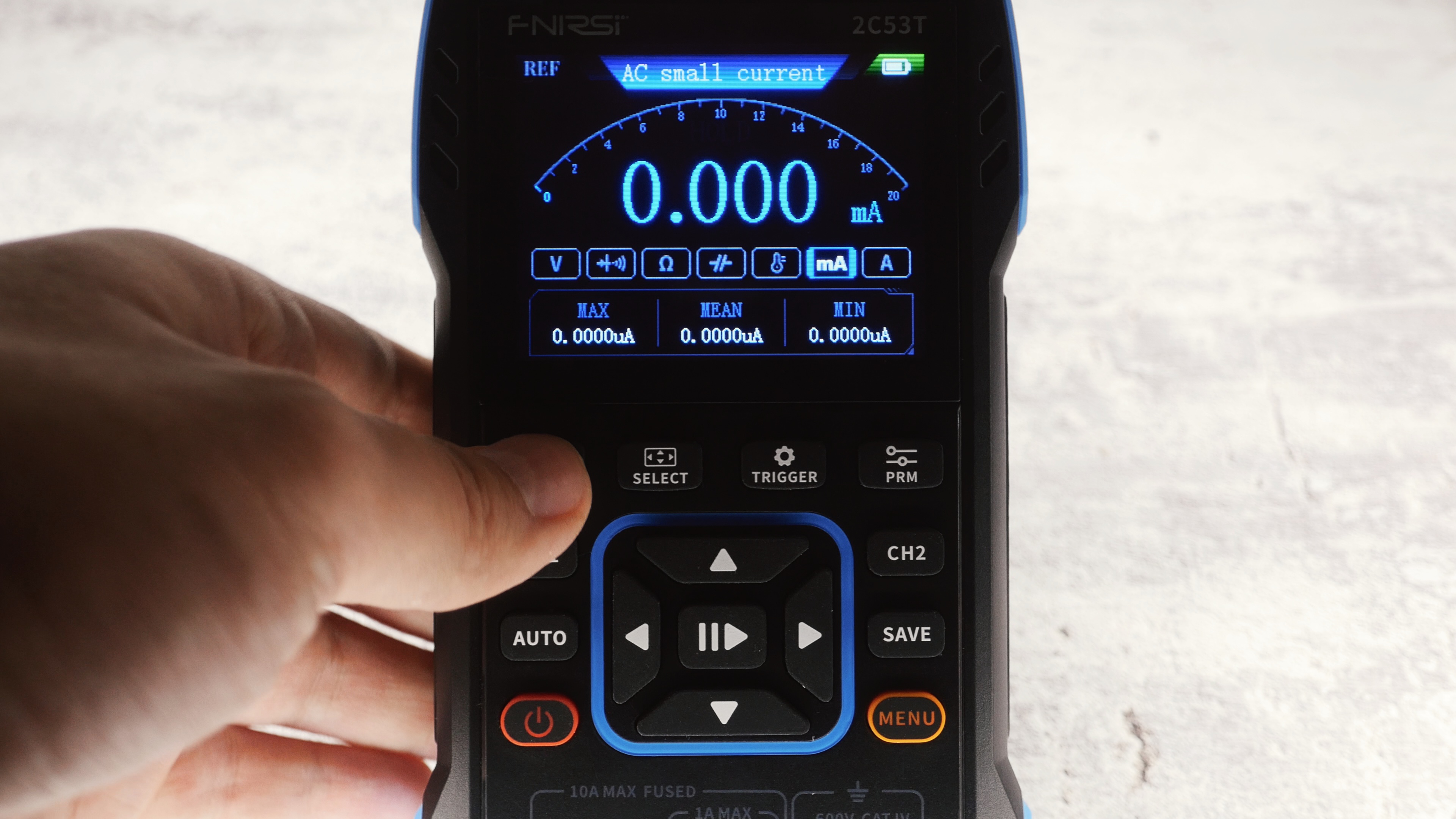

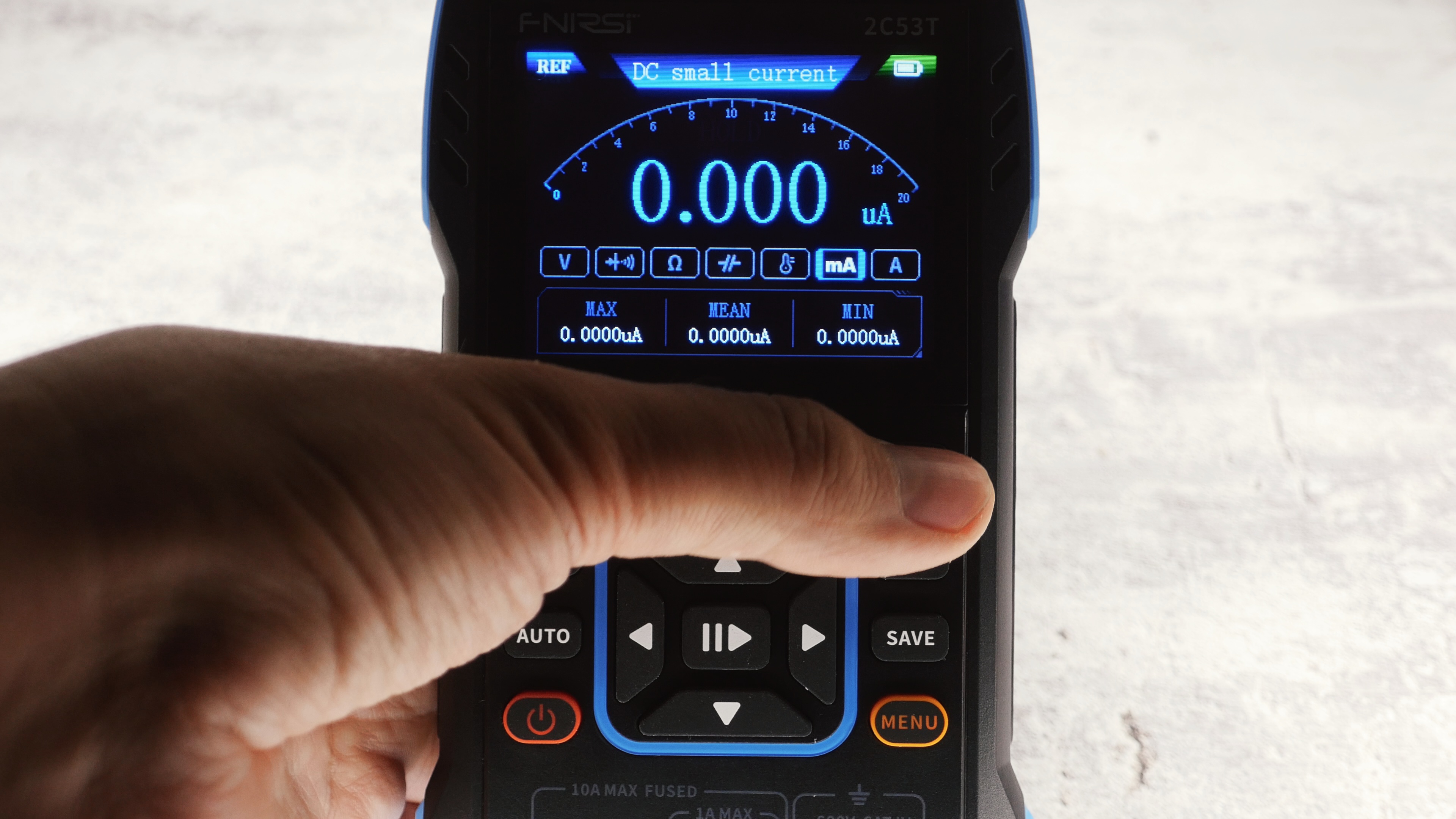

Далее следует низкий ток(гнездо до 1А), на выбор DC/AC и повышение точности до мкА.

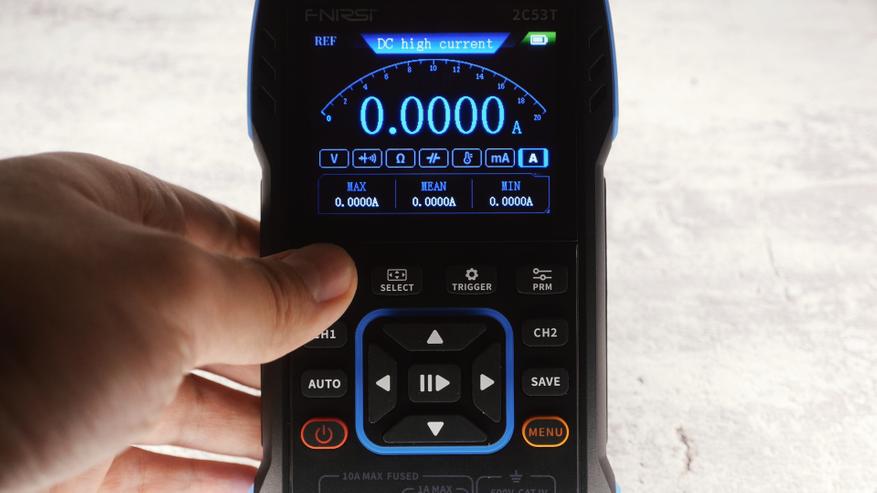

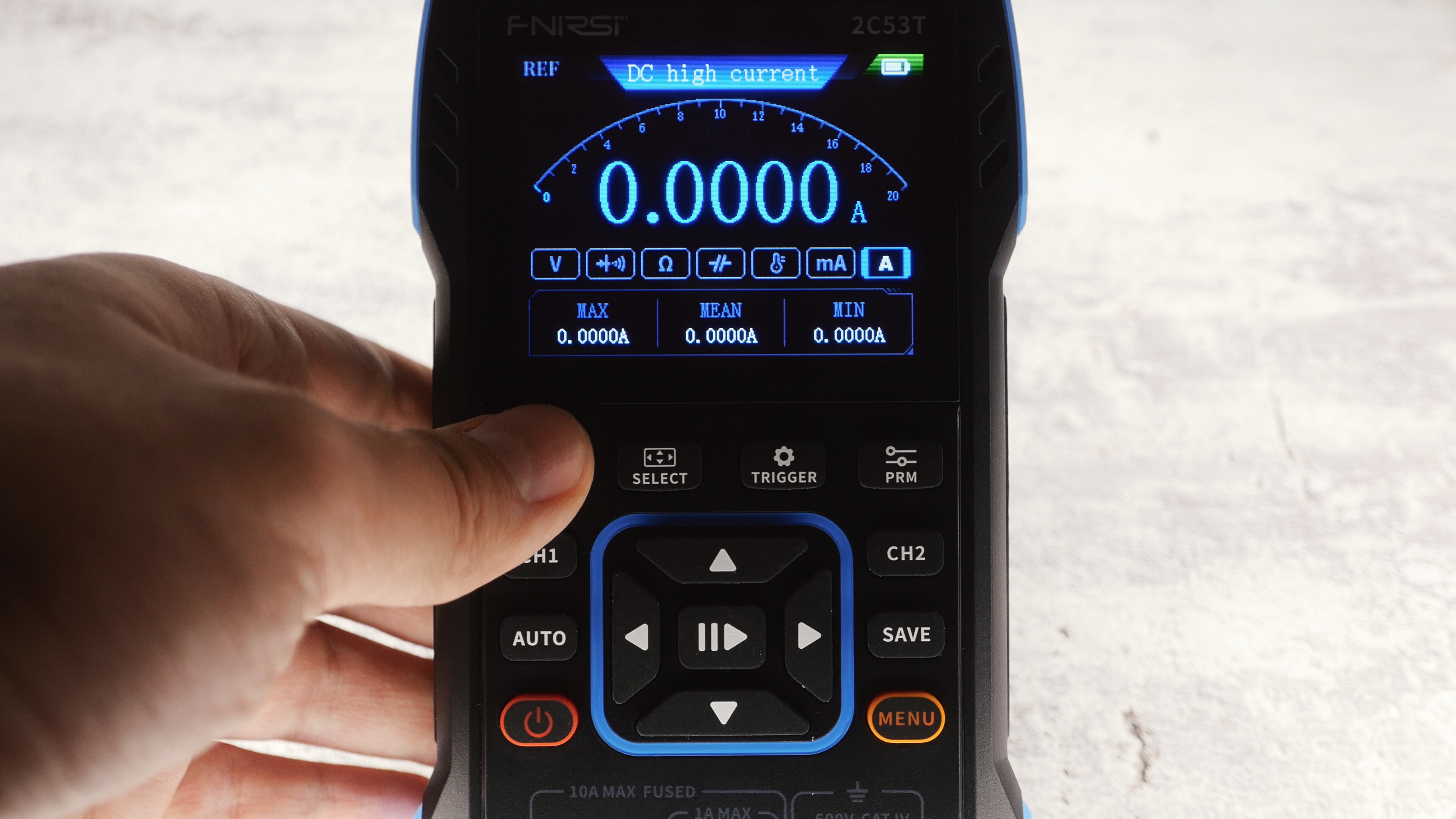

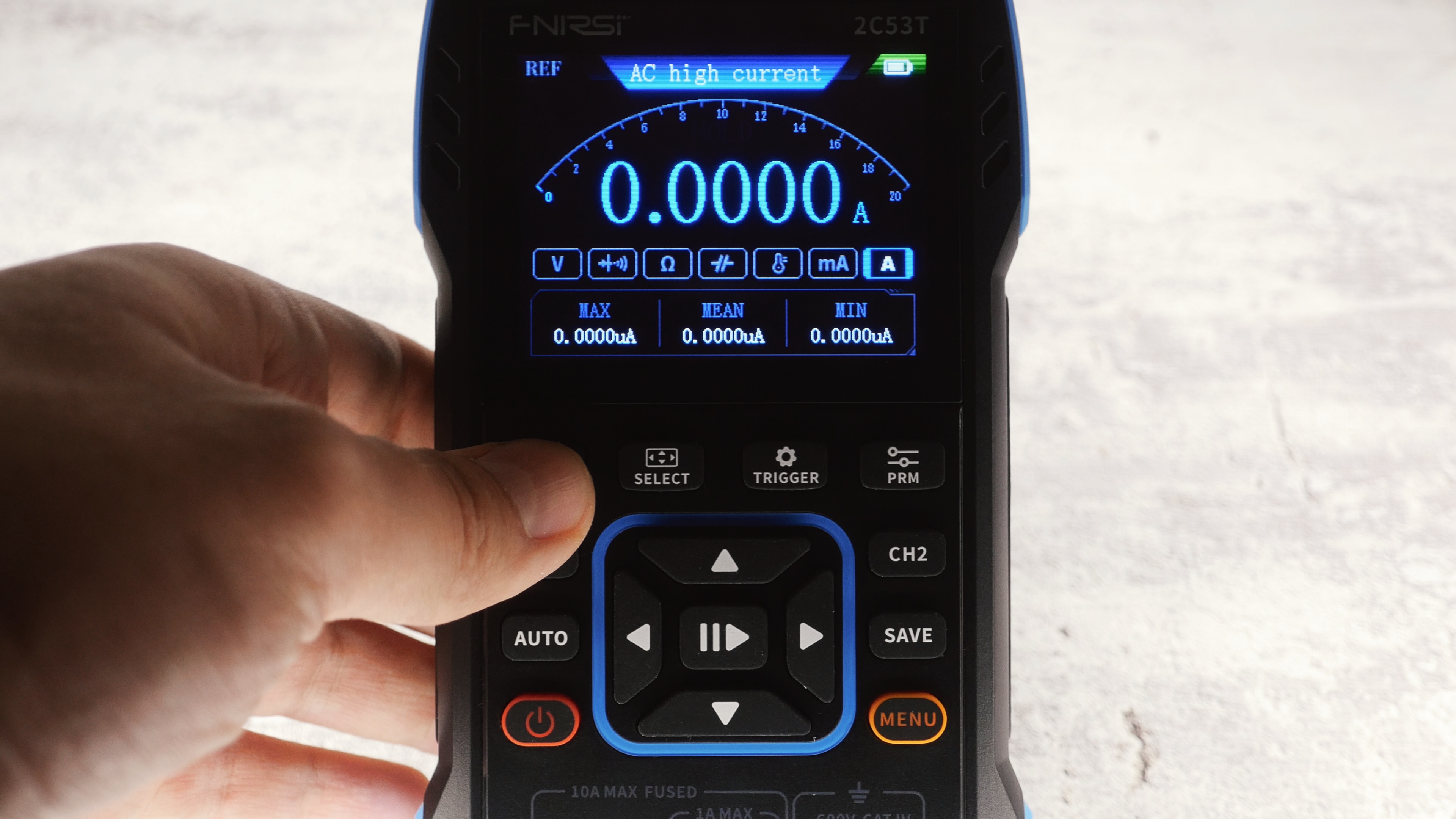

В режиме измерения тока до 10А всё аналогично.

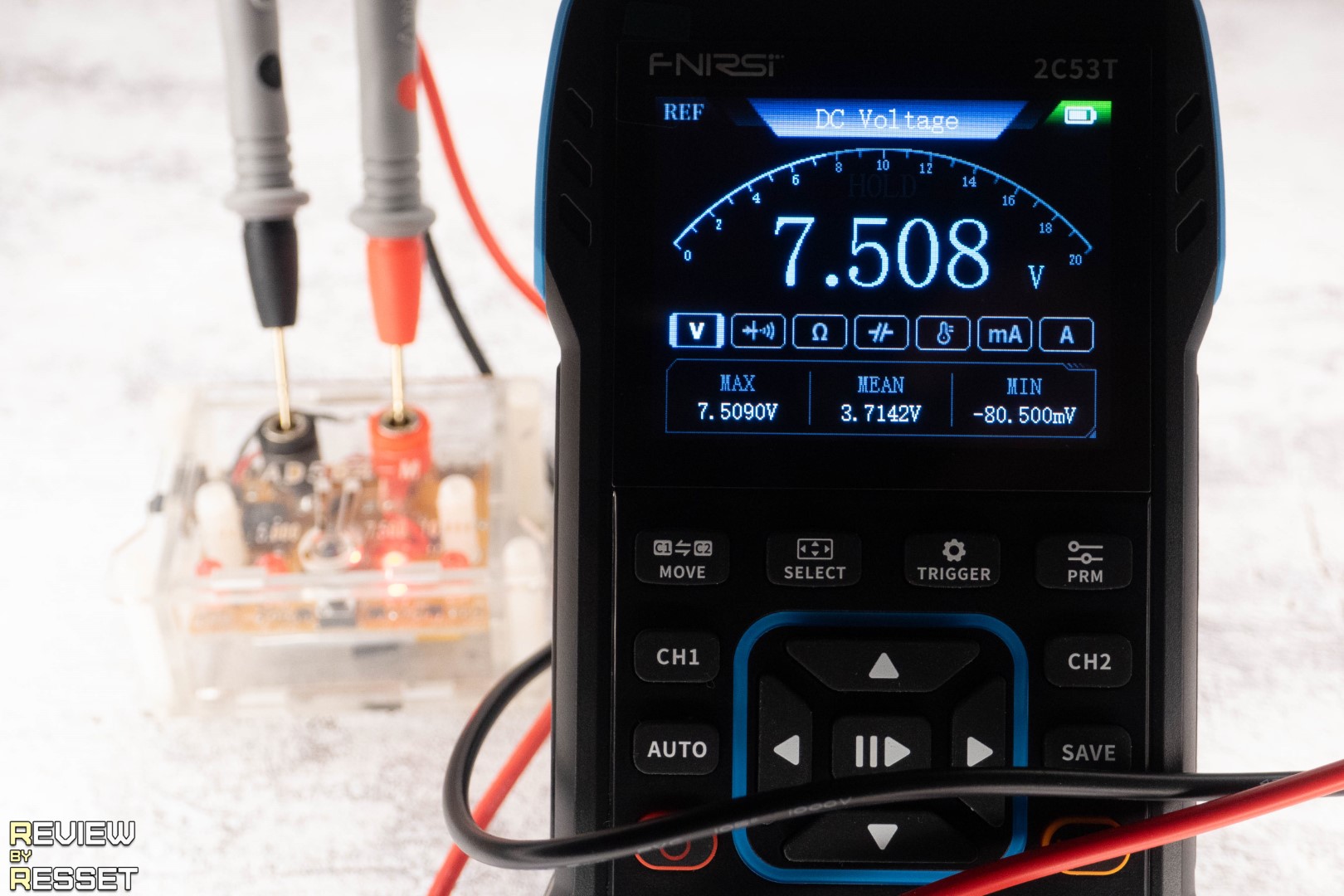

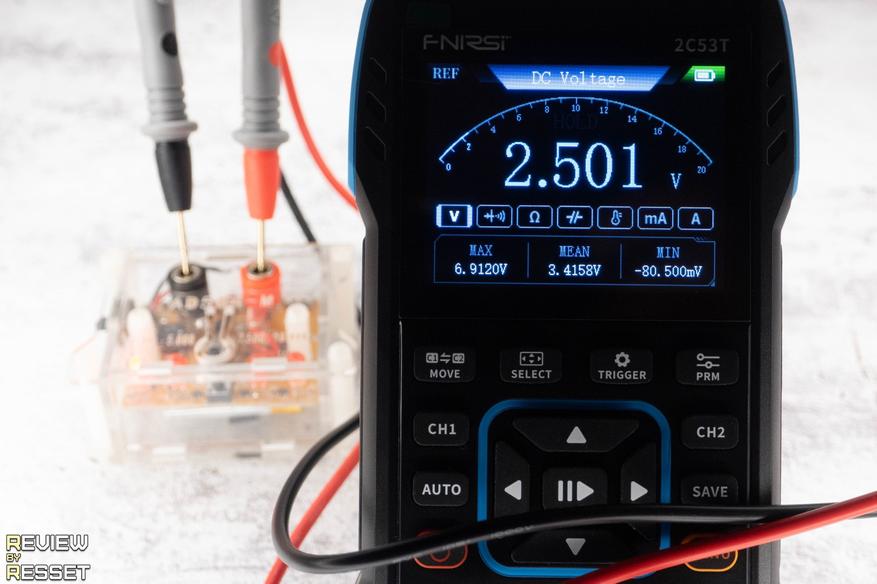

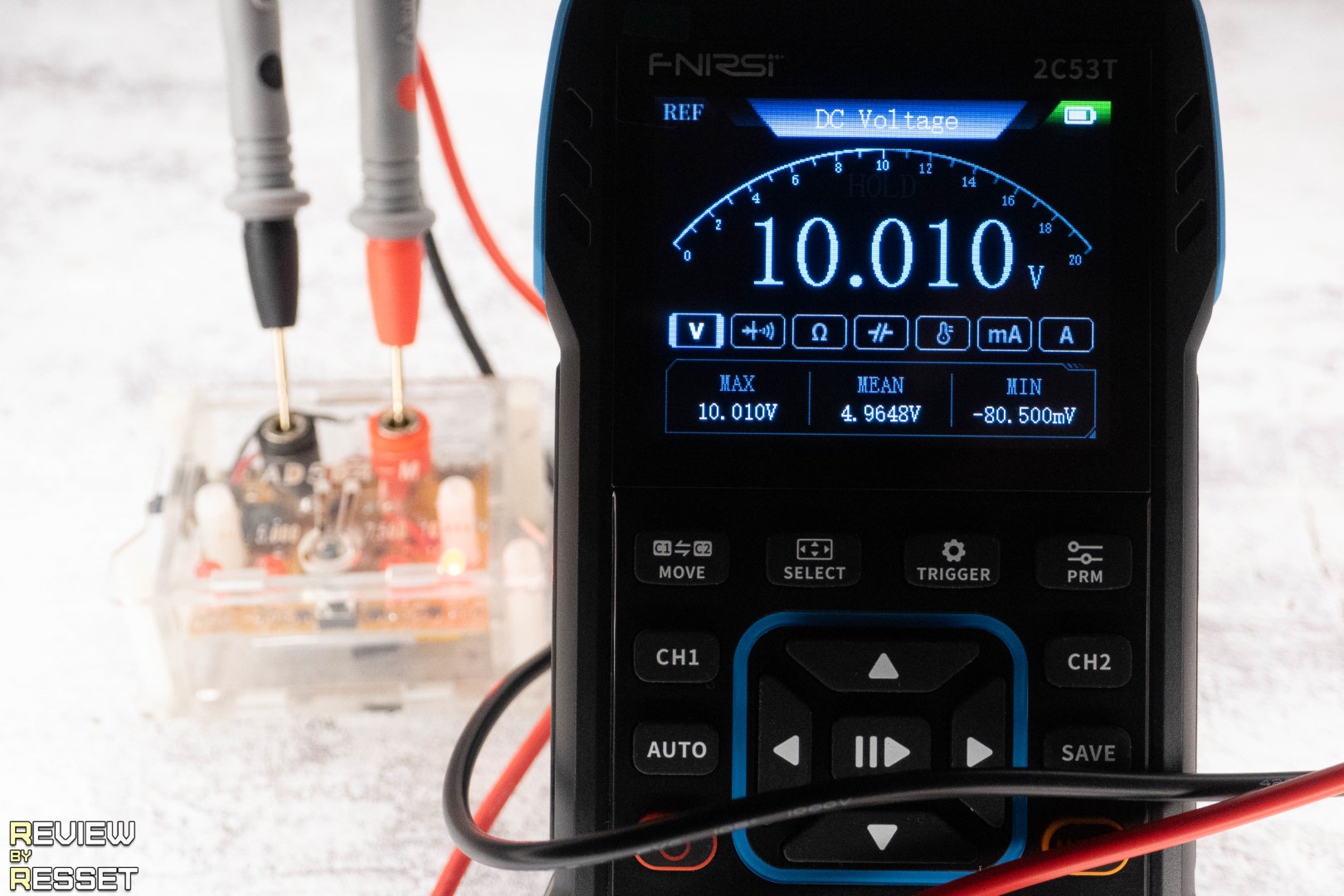

Начнем с напряжения. Для проверки я использовал четырехканальный ИОН 2.5/5/7.5/10D В. Результаты очень даже неплохие, учитывая допуск источника.

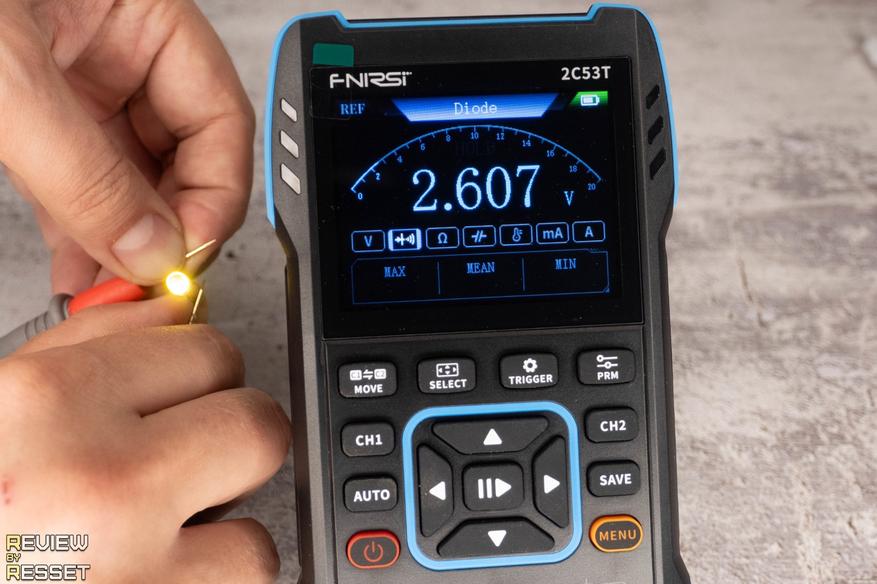

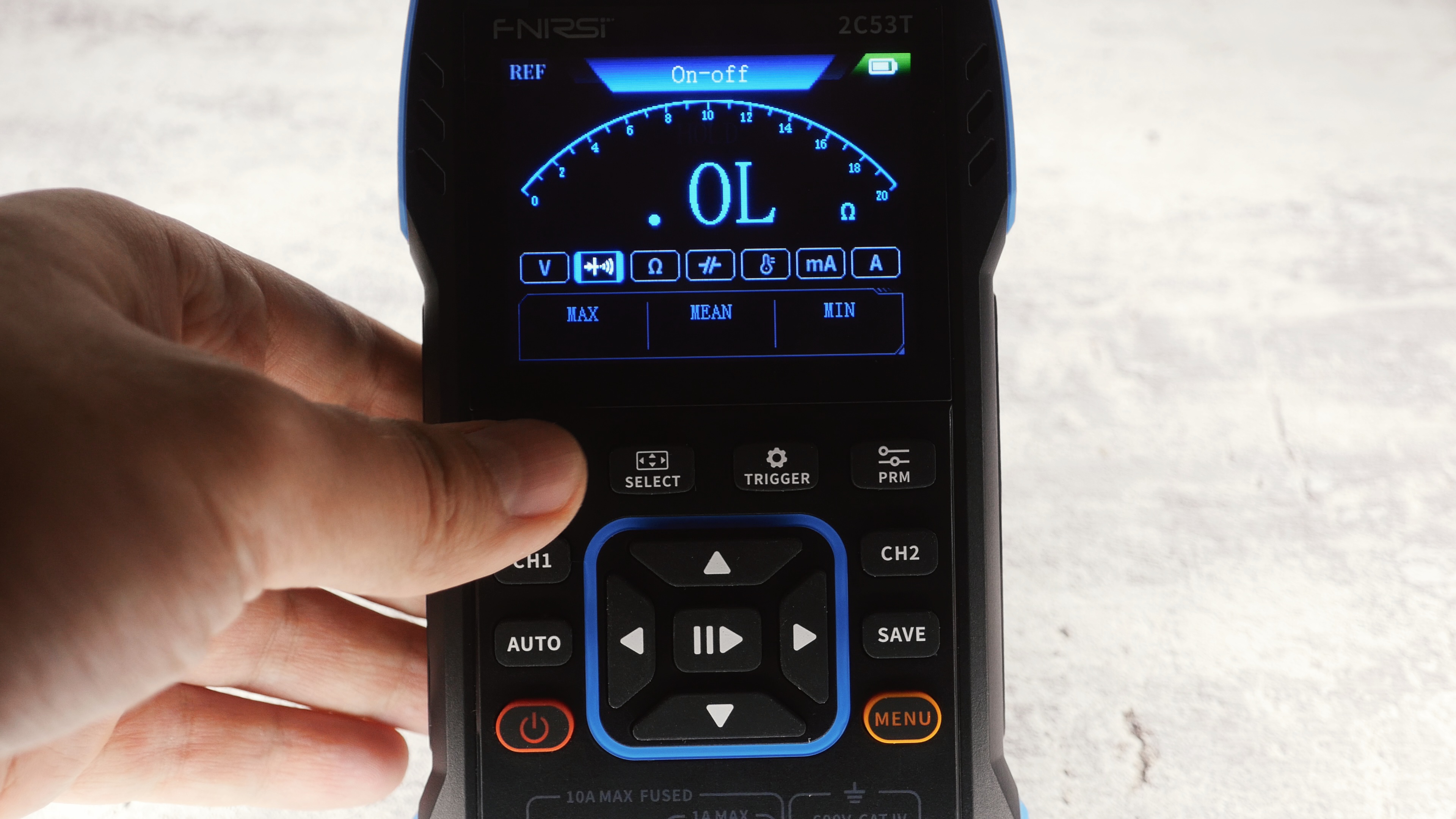

Прозвонка работает нормально, при переключении на диоды так же проблем нет, зажигает даже образцы с повышенным напряжеинем.

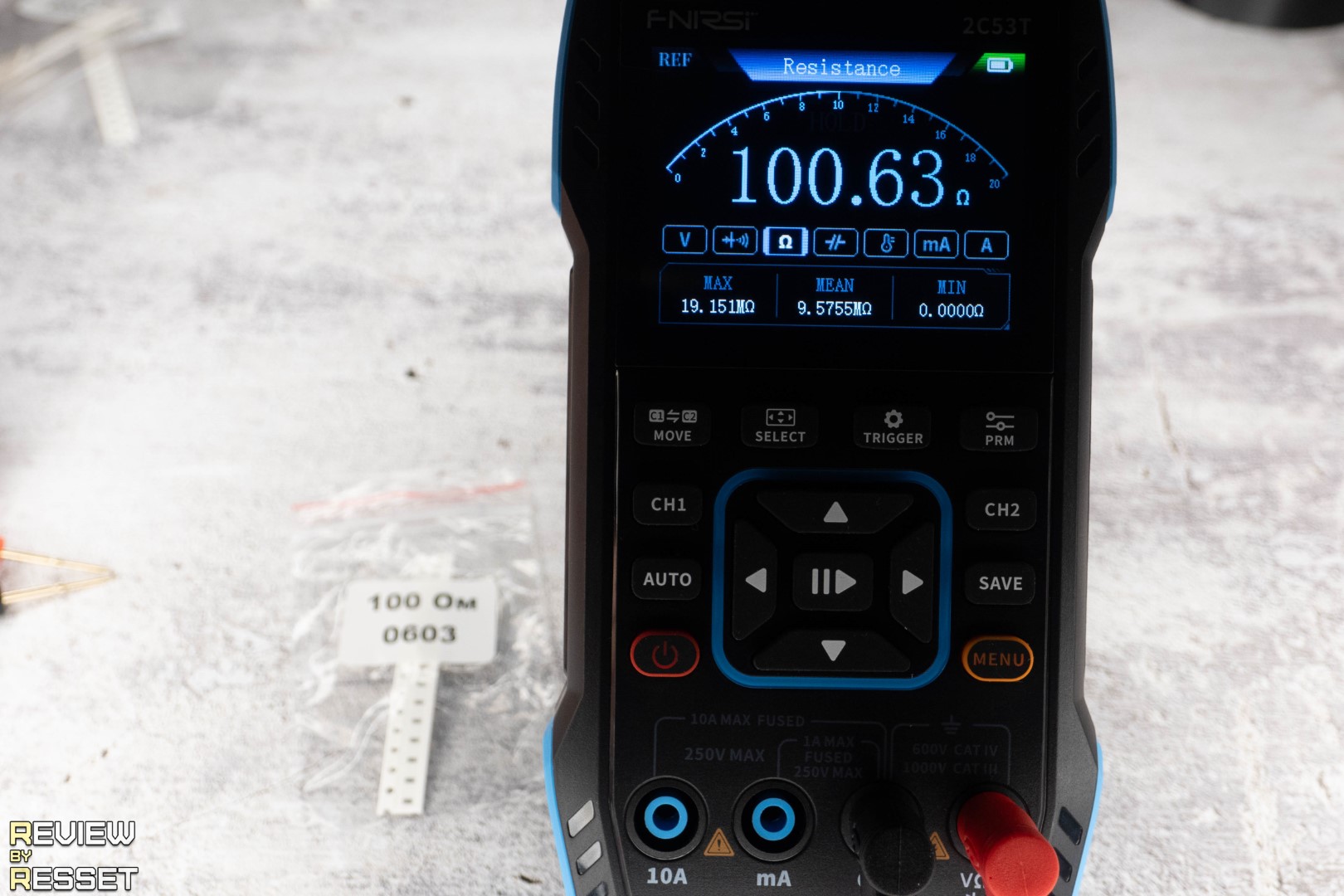

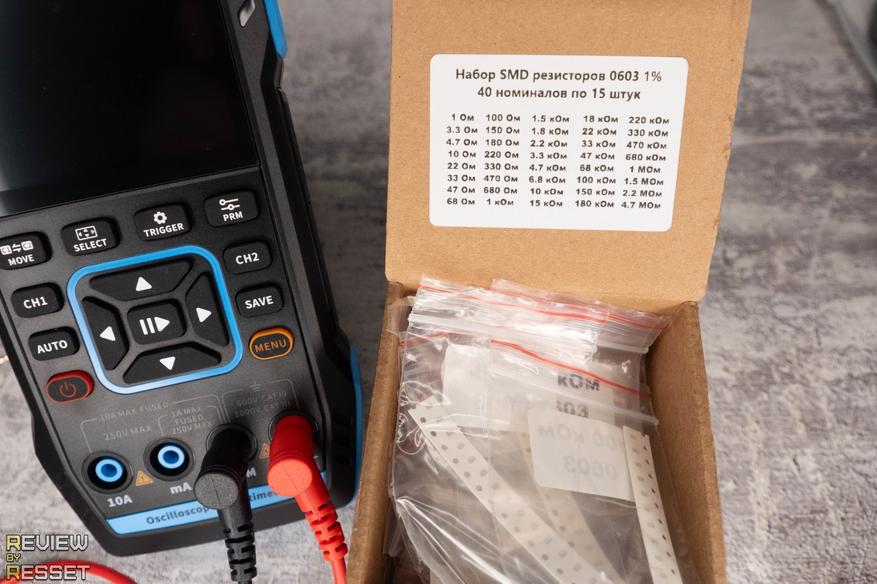

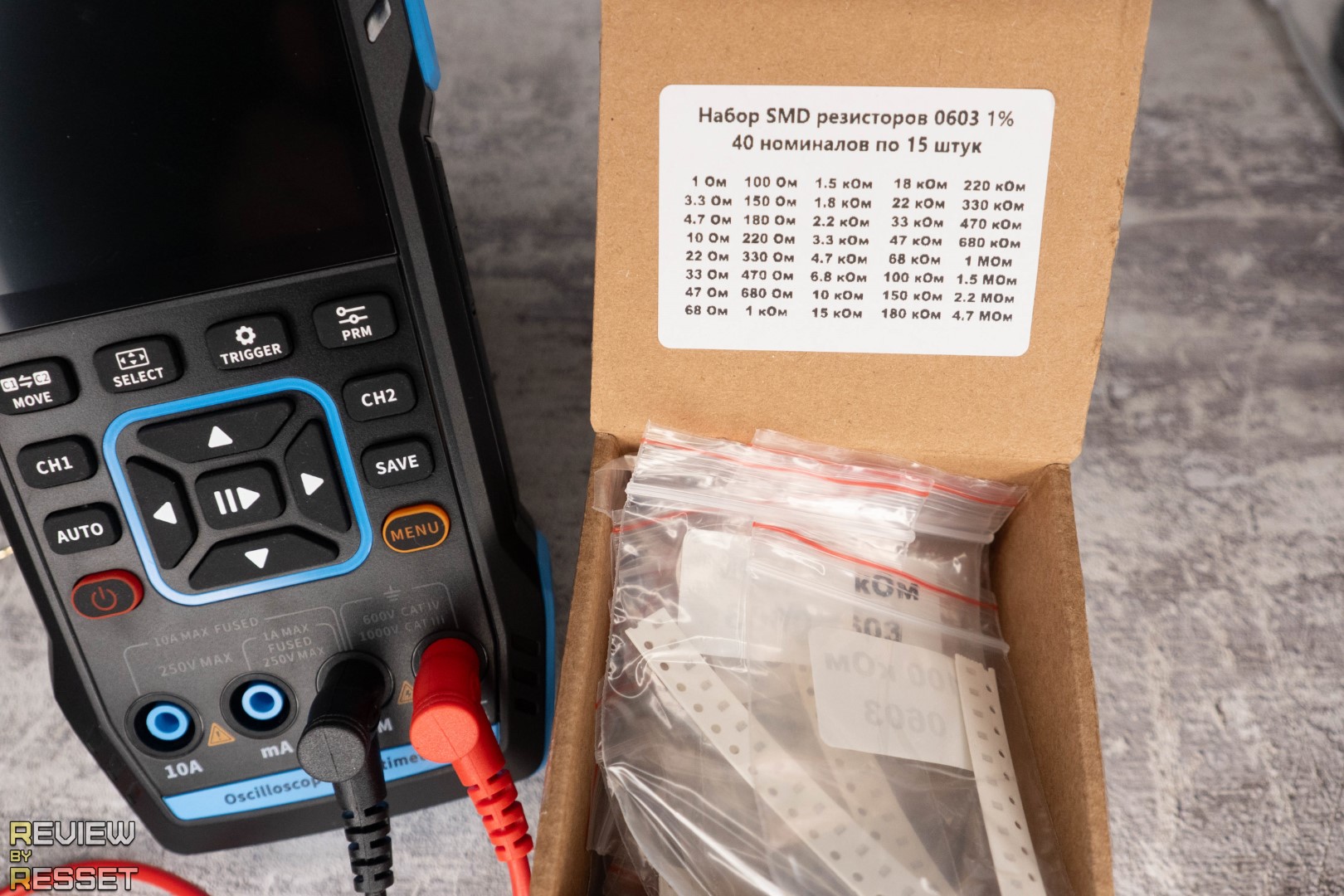

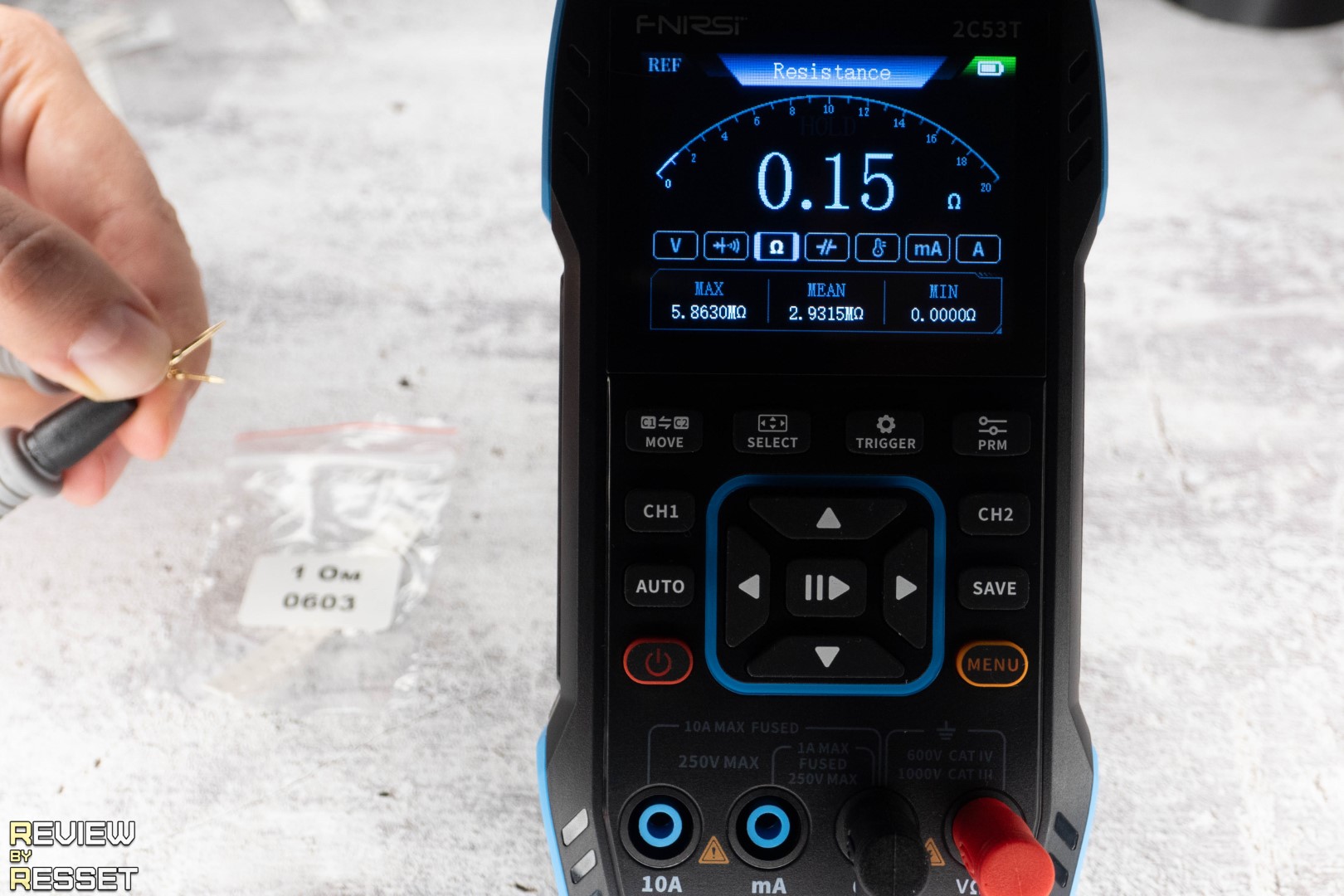

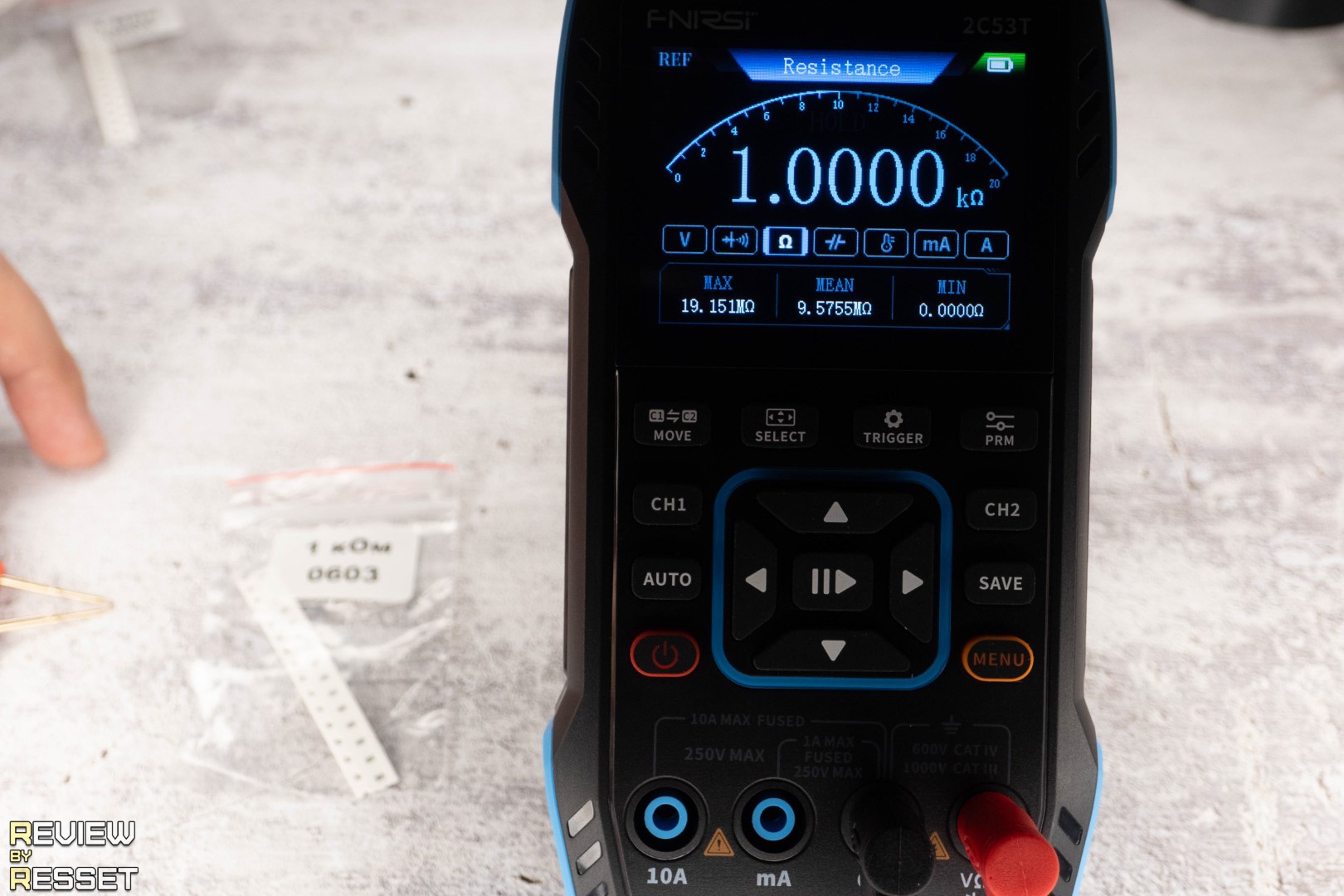

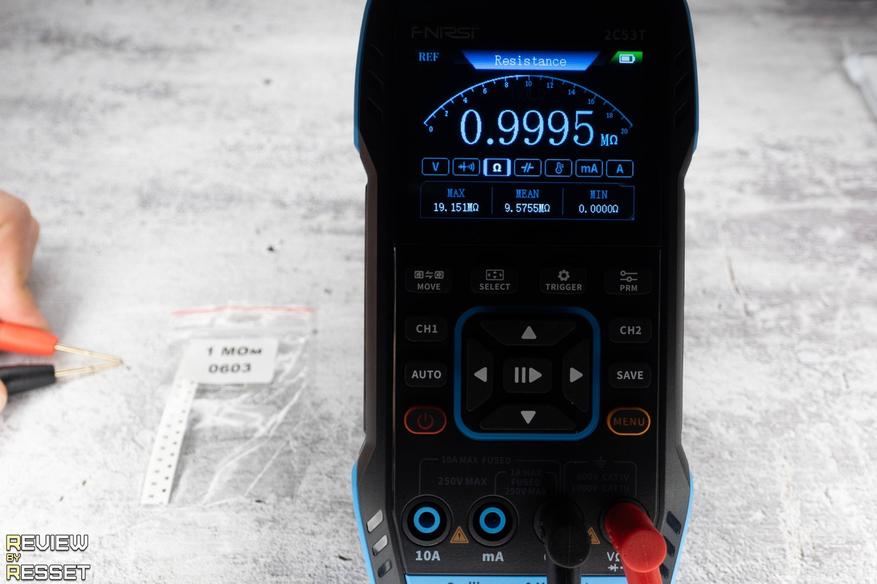

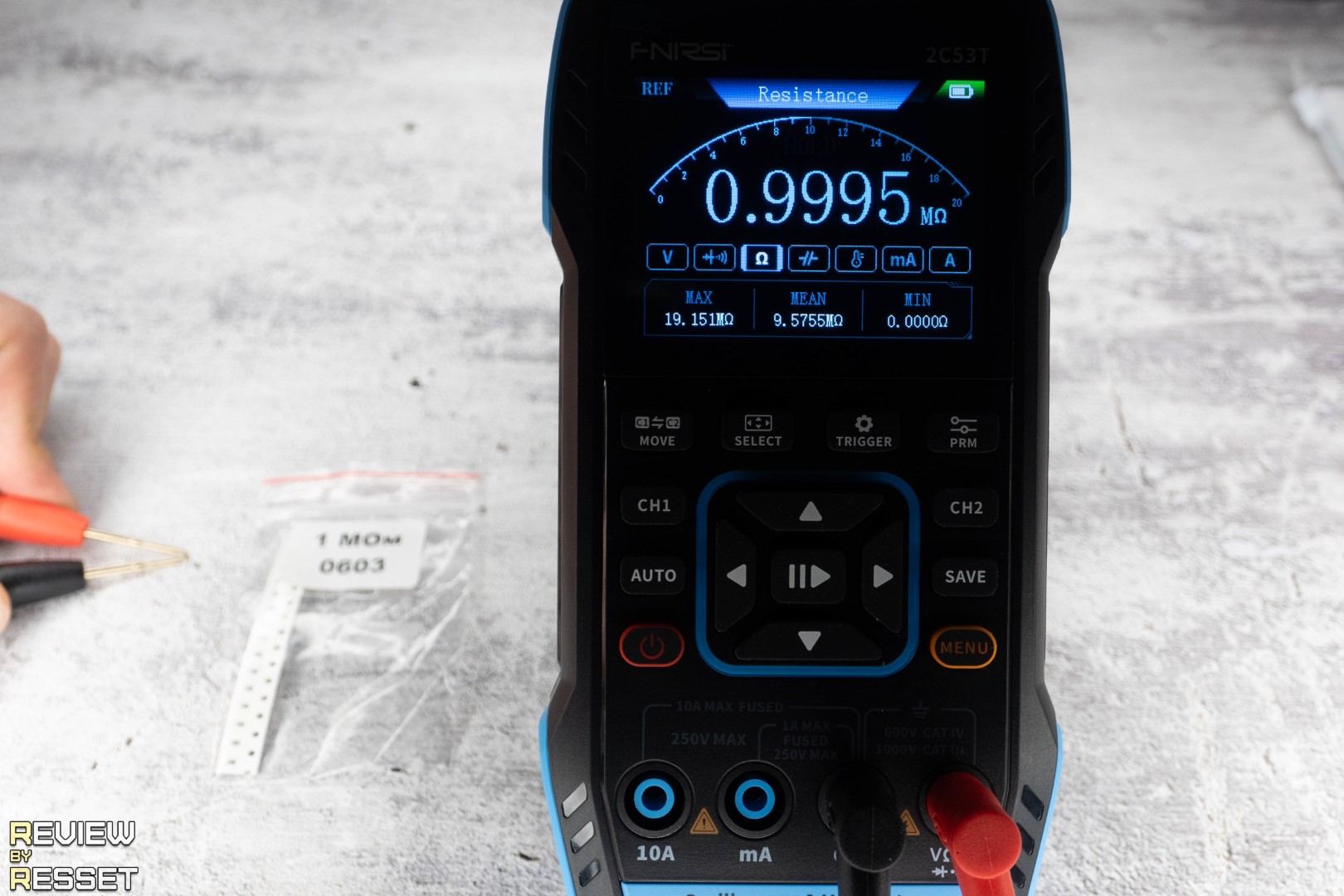

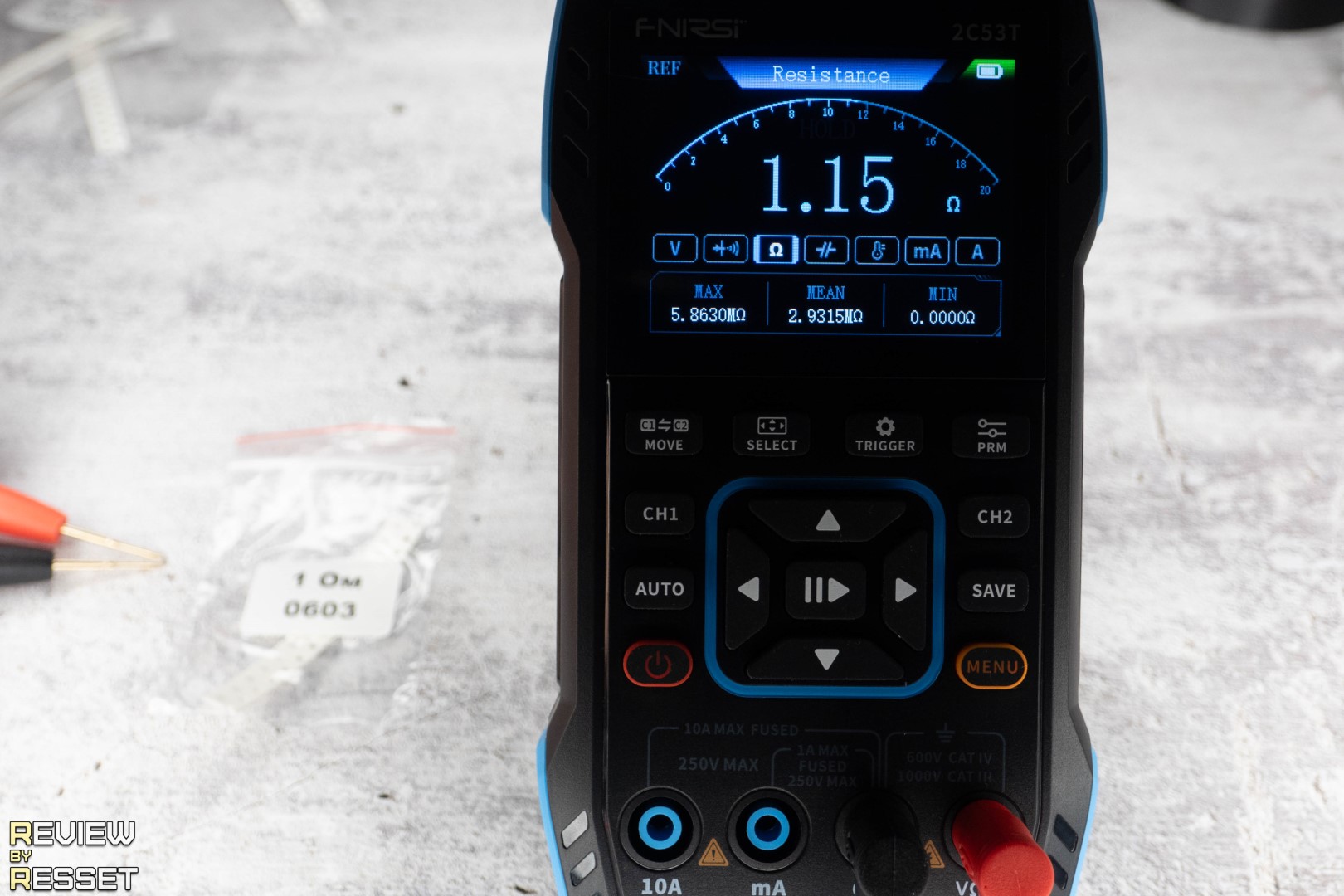

При замыкании щупов показывает сопротивление 0.15 Ом. Можно обнулить значение кнопкой «prm», но я подумал, что это может дать сдвиг на большой дистанции и не стал ничего трогать. Резисторы использовал типоразмера 0603, было сложно их «ловить», но из всех образцов, что у меня были, только у них допуск 1%. Разброс на дистанции получился минимальный, к 1 МОм не хватило 0.0005 до единицы, но это мелочи.

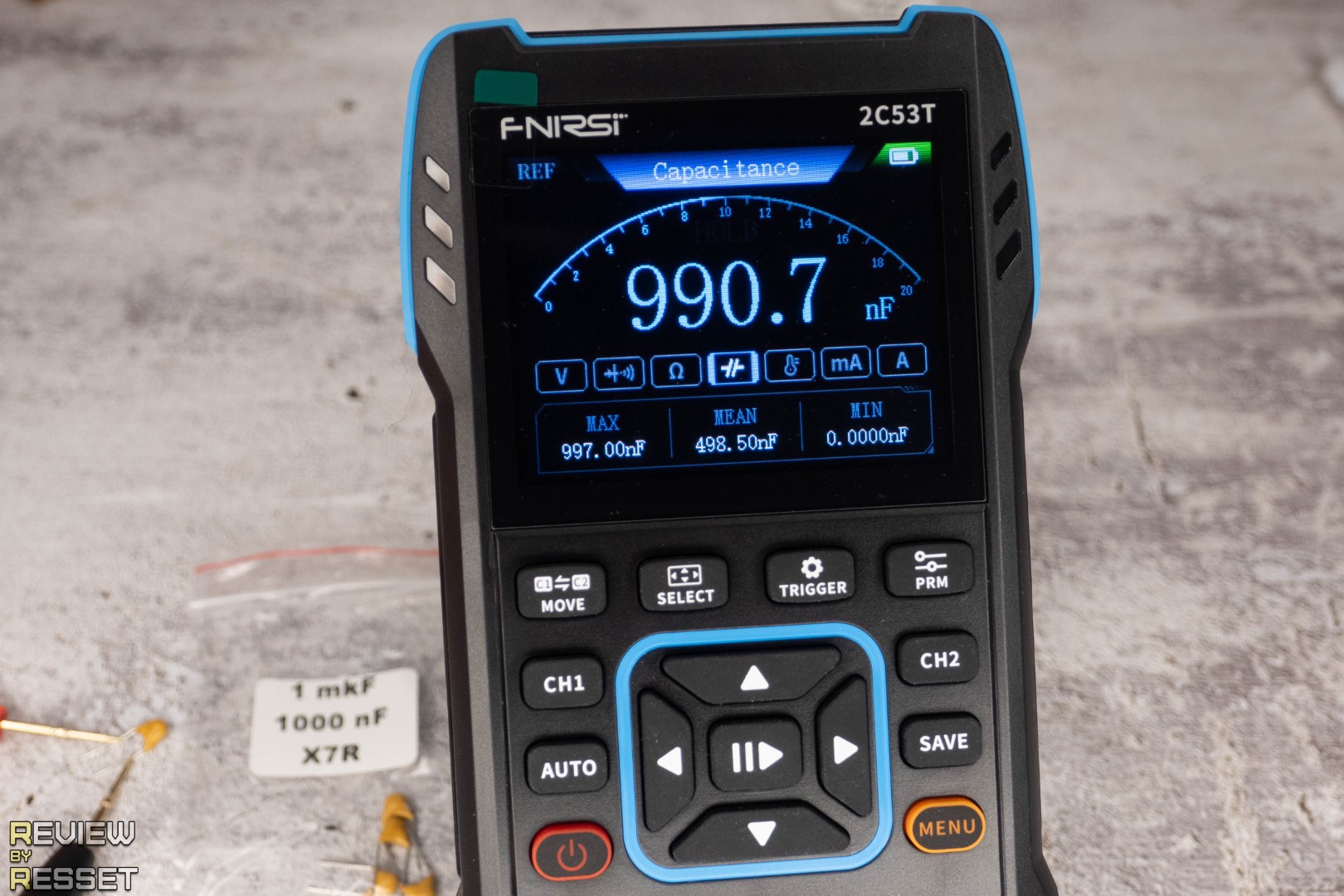

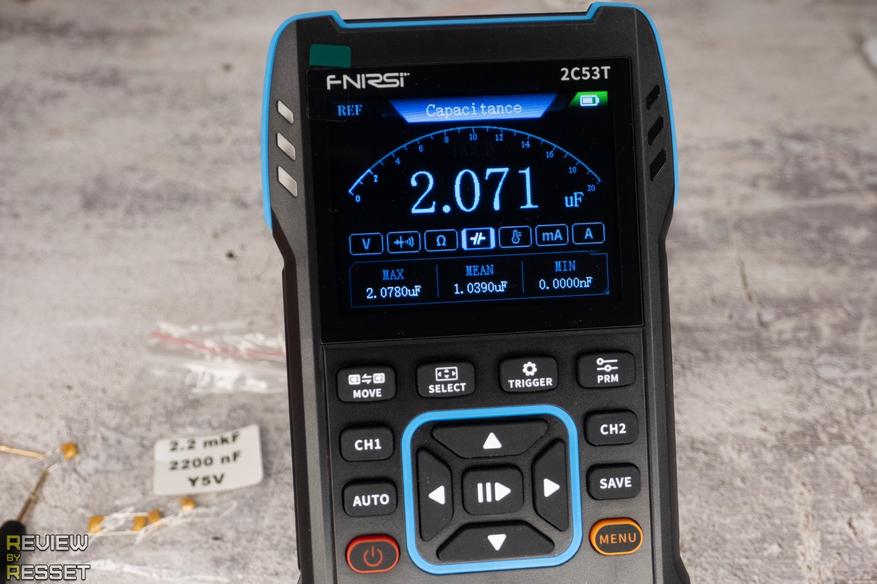

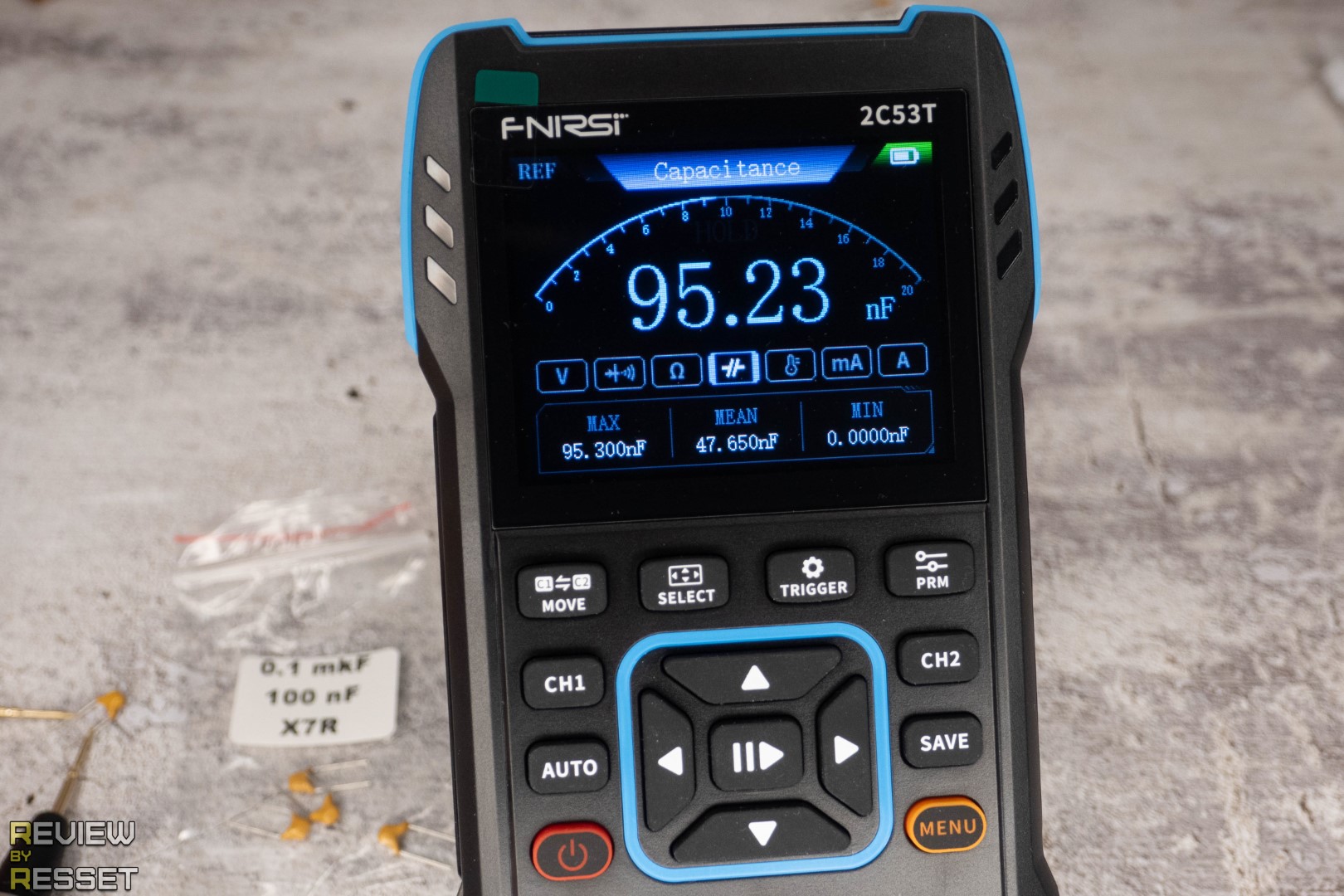

При измерении ёмкости значение оказалось ниже номинального, максимальный разброс составил 5%.

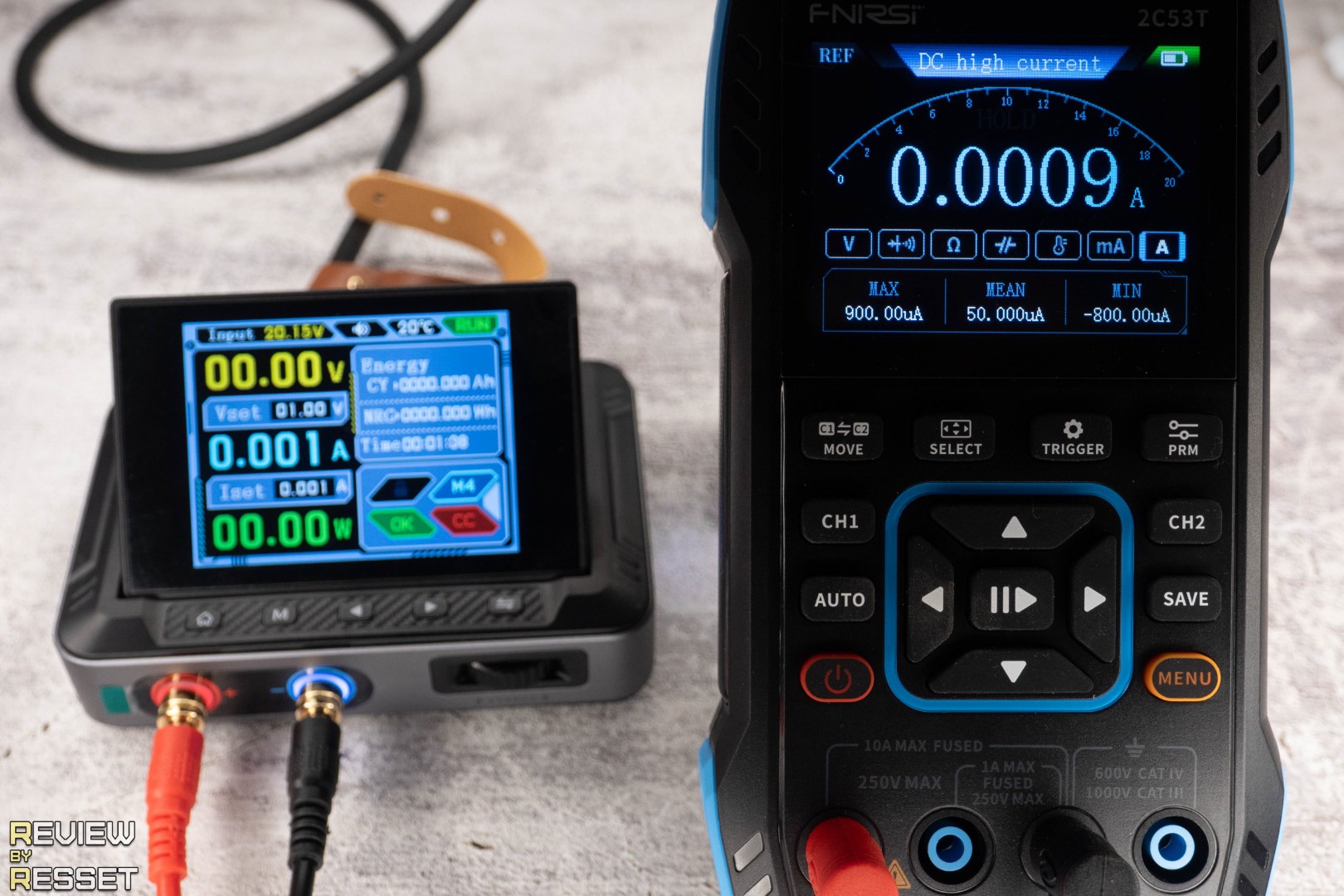

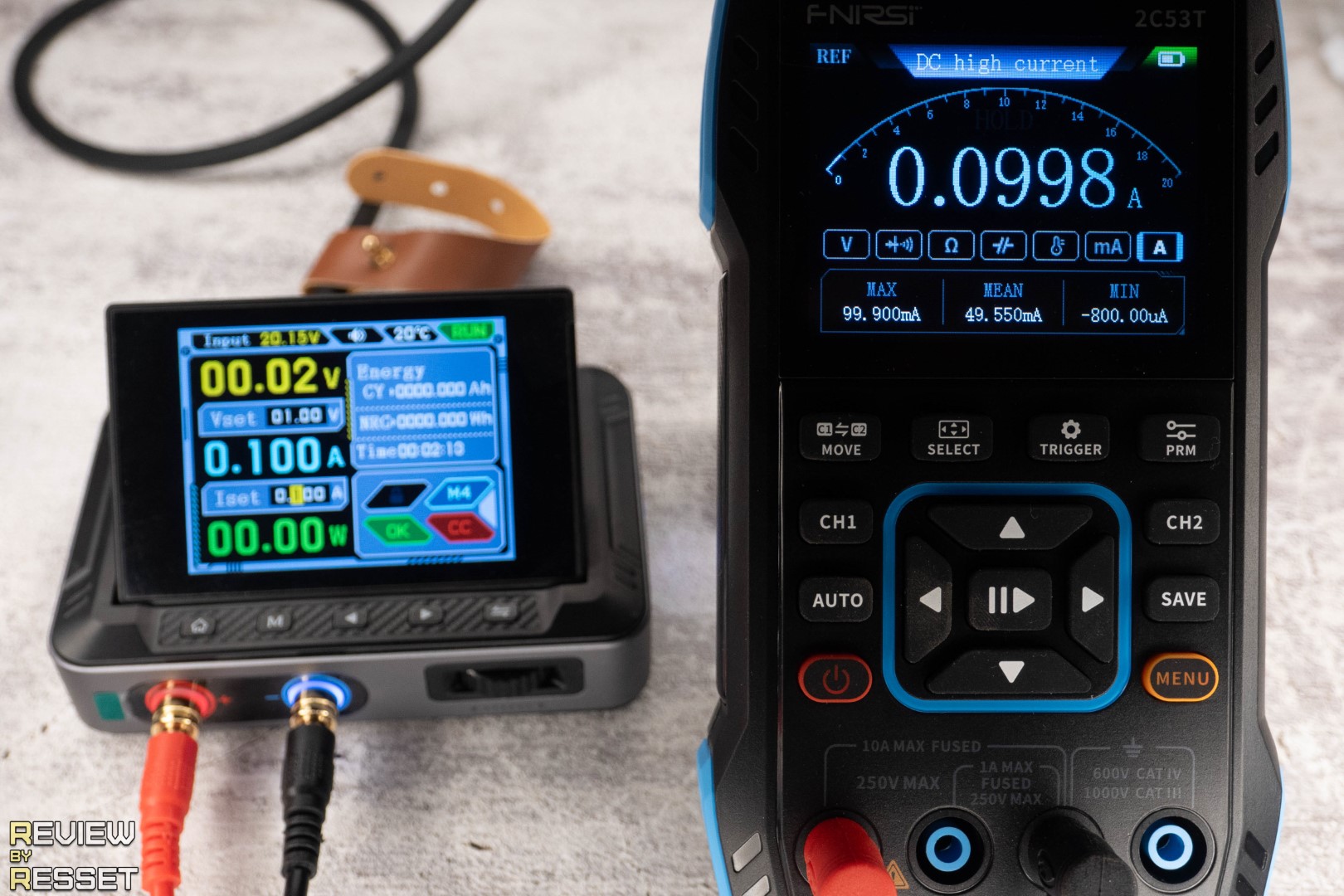

При выборе предела в 10А, Fnirsi 2C53T спокойно увидел минимум моего блока питания в 1мА. До предела в 4А все показания оказались очень точны, хотя иногда до выравнивания к круглому значению не хватало тысячных долей, что немного расстроило моего внутреннего перфекциониста. Но тут конечно и источник мог подвести, всё же это не лабораторный блок за многоденег. В предел мкА не полез, потому что нет источников тока, которые могли бы точно выдать такие маленькие значения, мне и шага 1мА с головой хватит.

Осциллограф

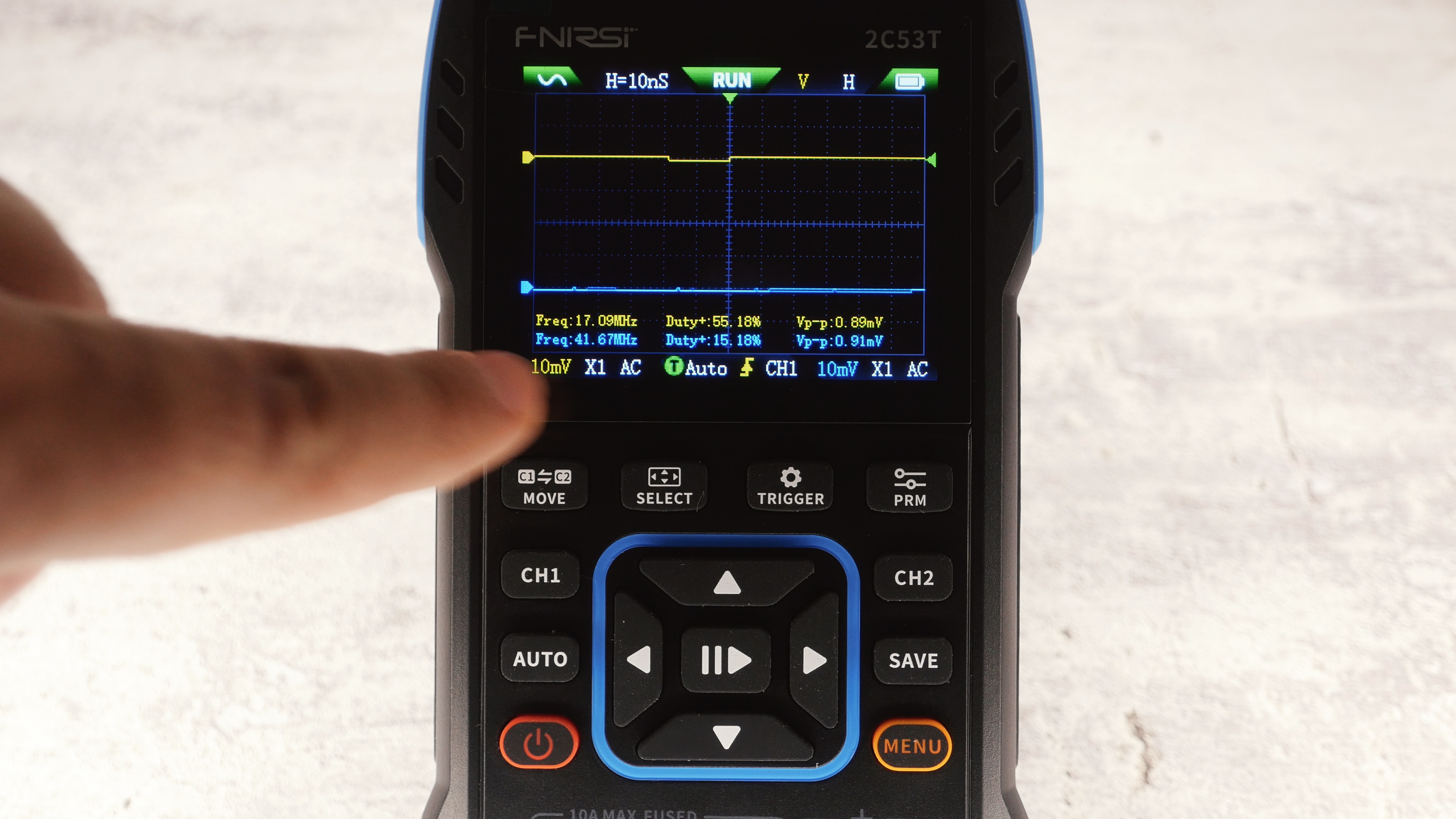

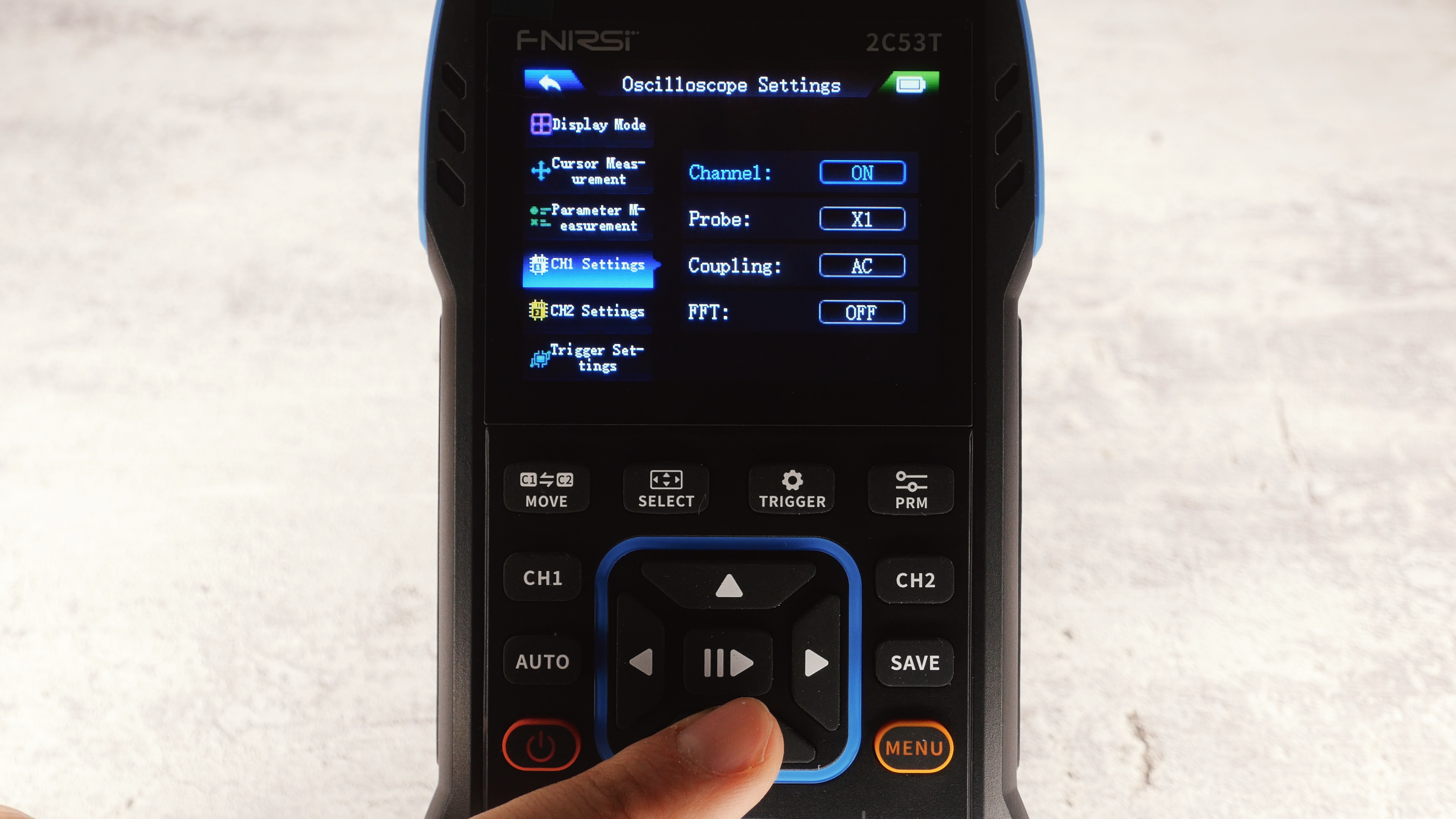

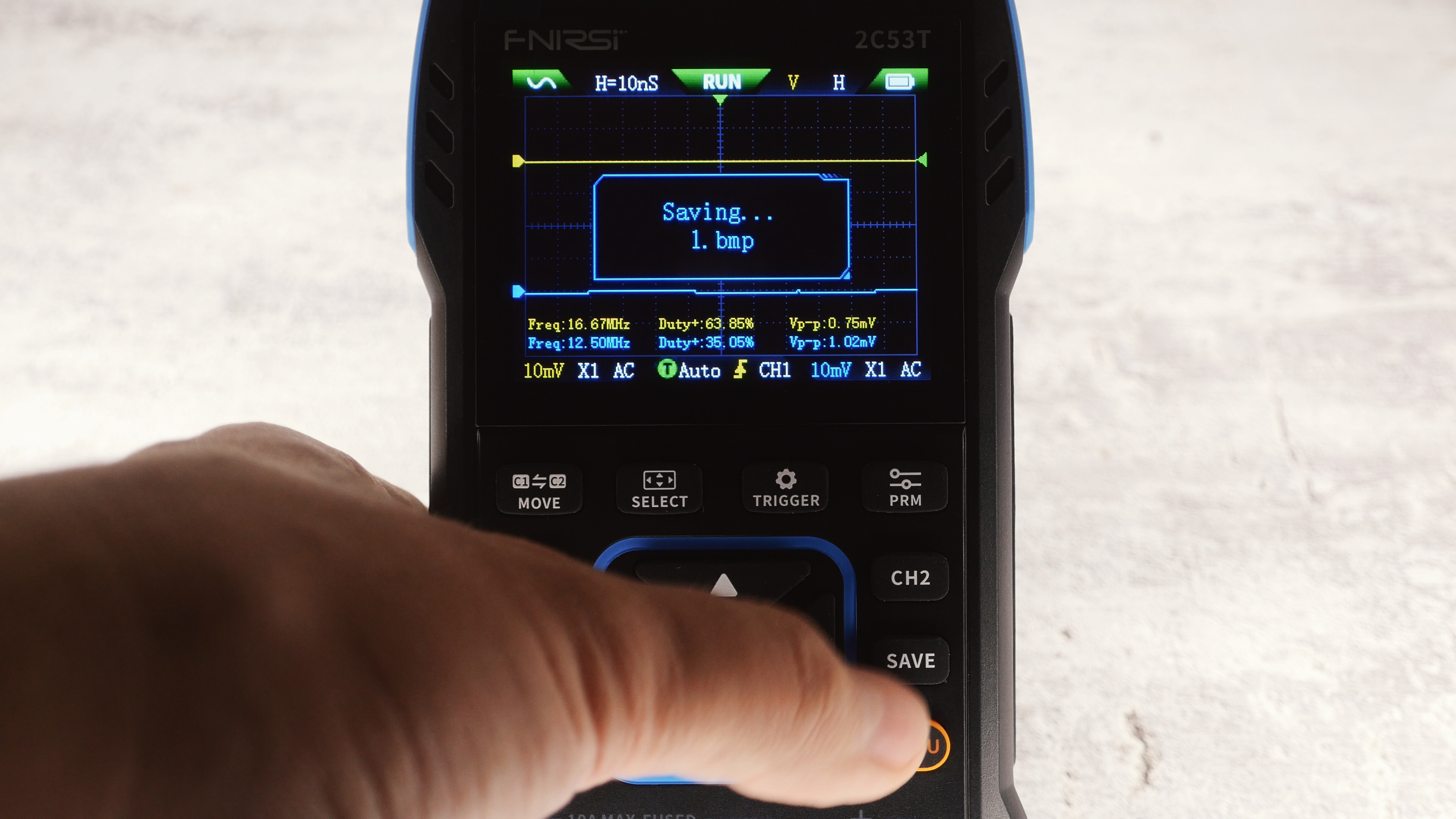

В режиме осцилолграфа интерфейс более-менее привычный, верхними кнопками можно переключаться между параметрами, стрелками менять. Кнопки «CH1» и «CH2» позволяют быстро откорректировать настройки каждого канала. «AUTO» автоматически подбирает настройки вертикальной и горизонтальной развертки, а кнопка «SAVE» сохраняет снимок экрана в память устройства.

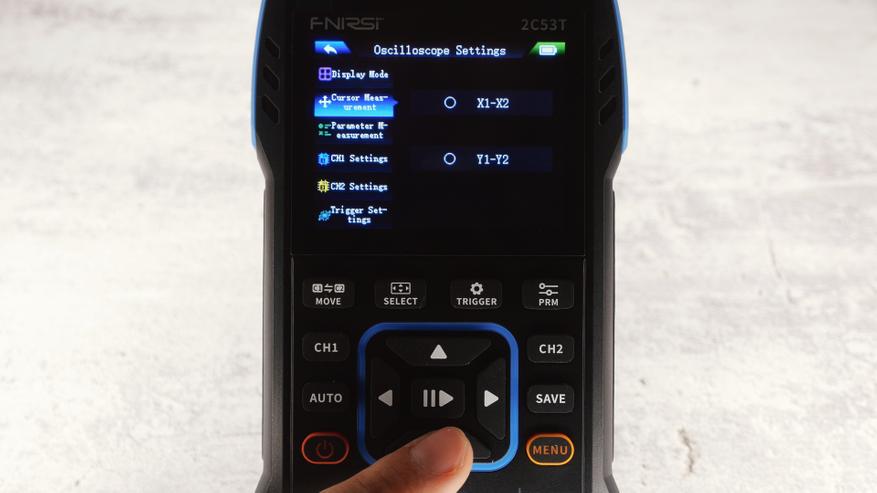

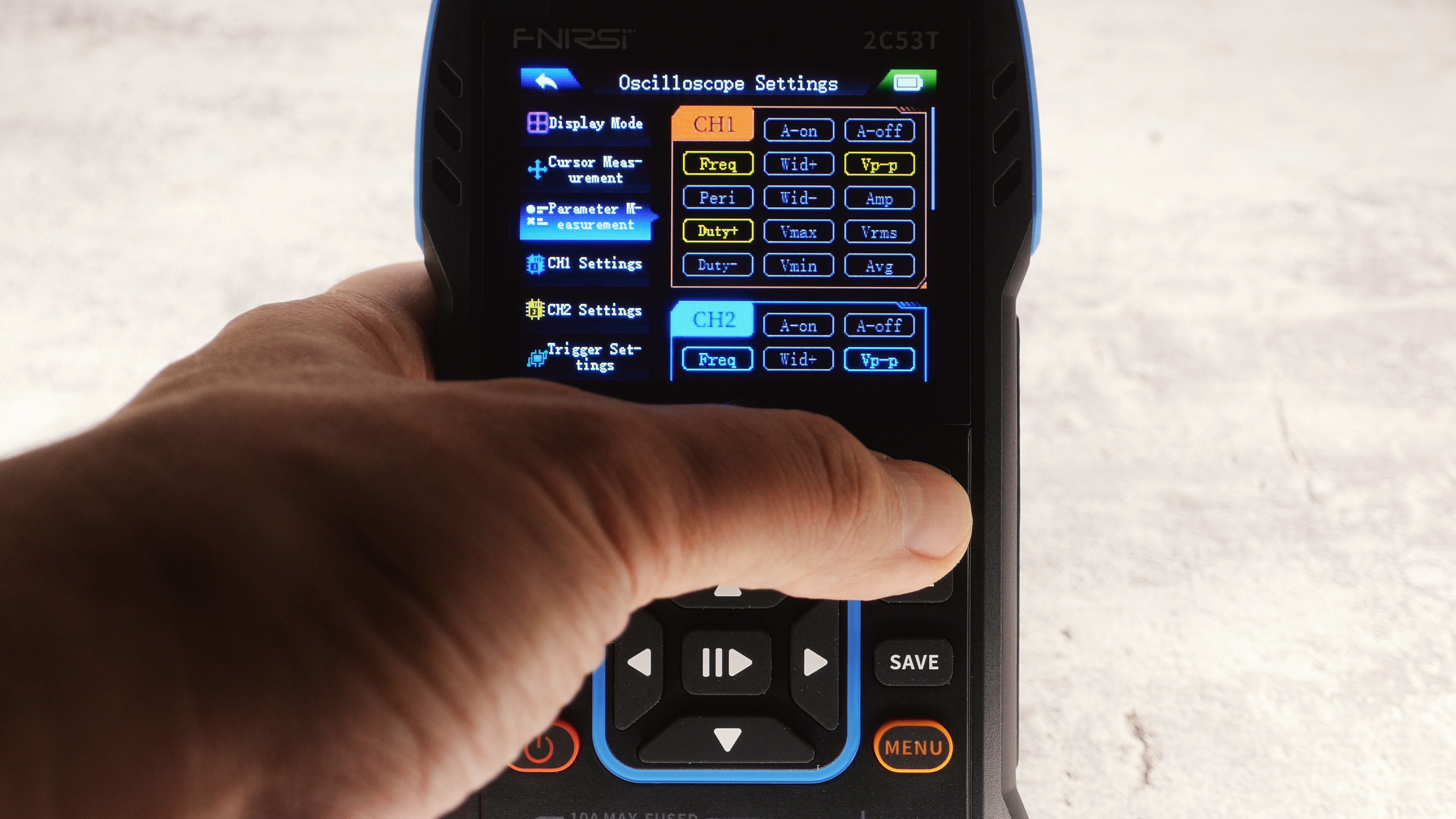

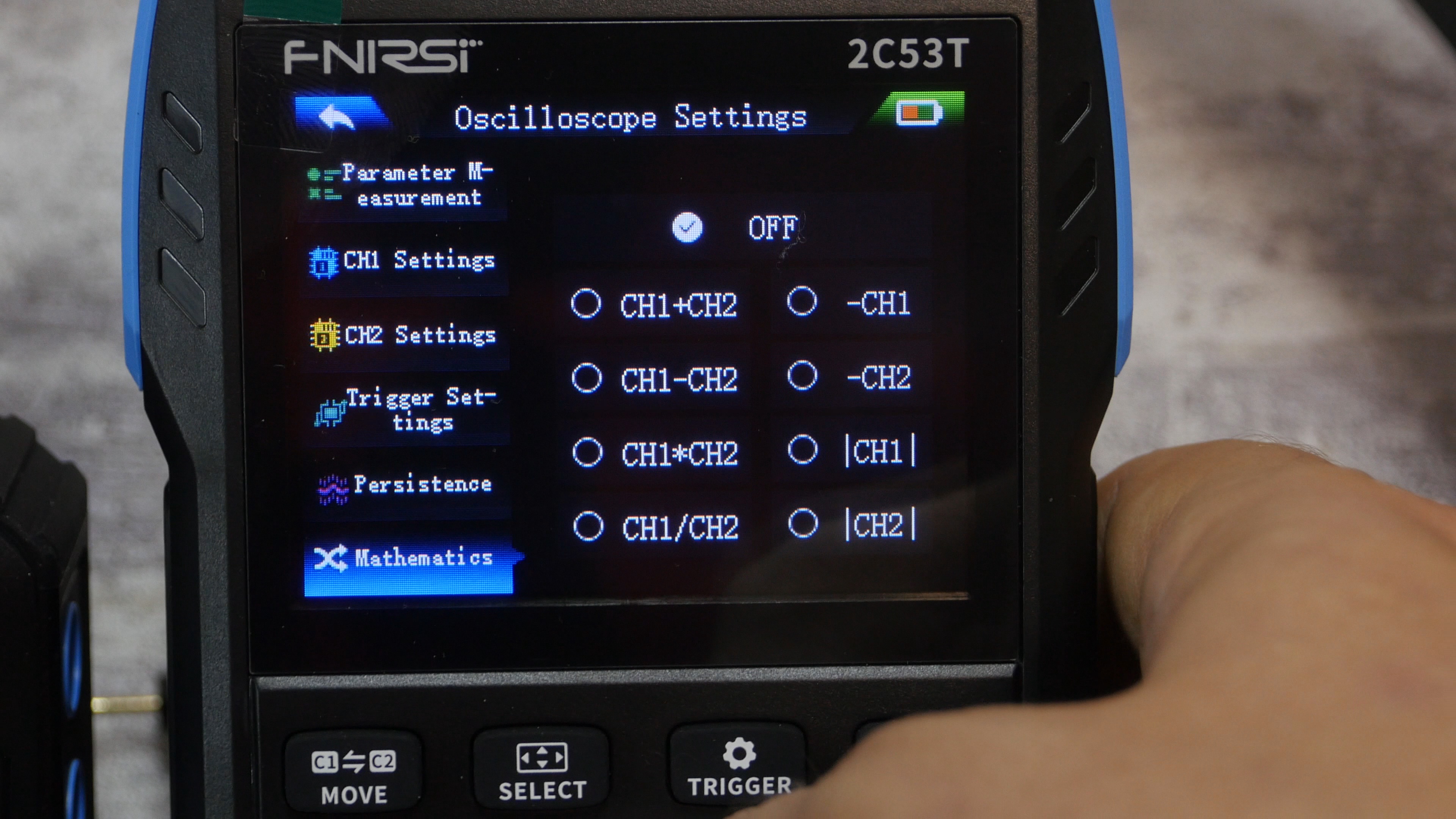

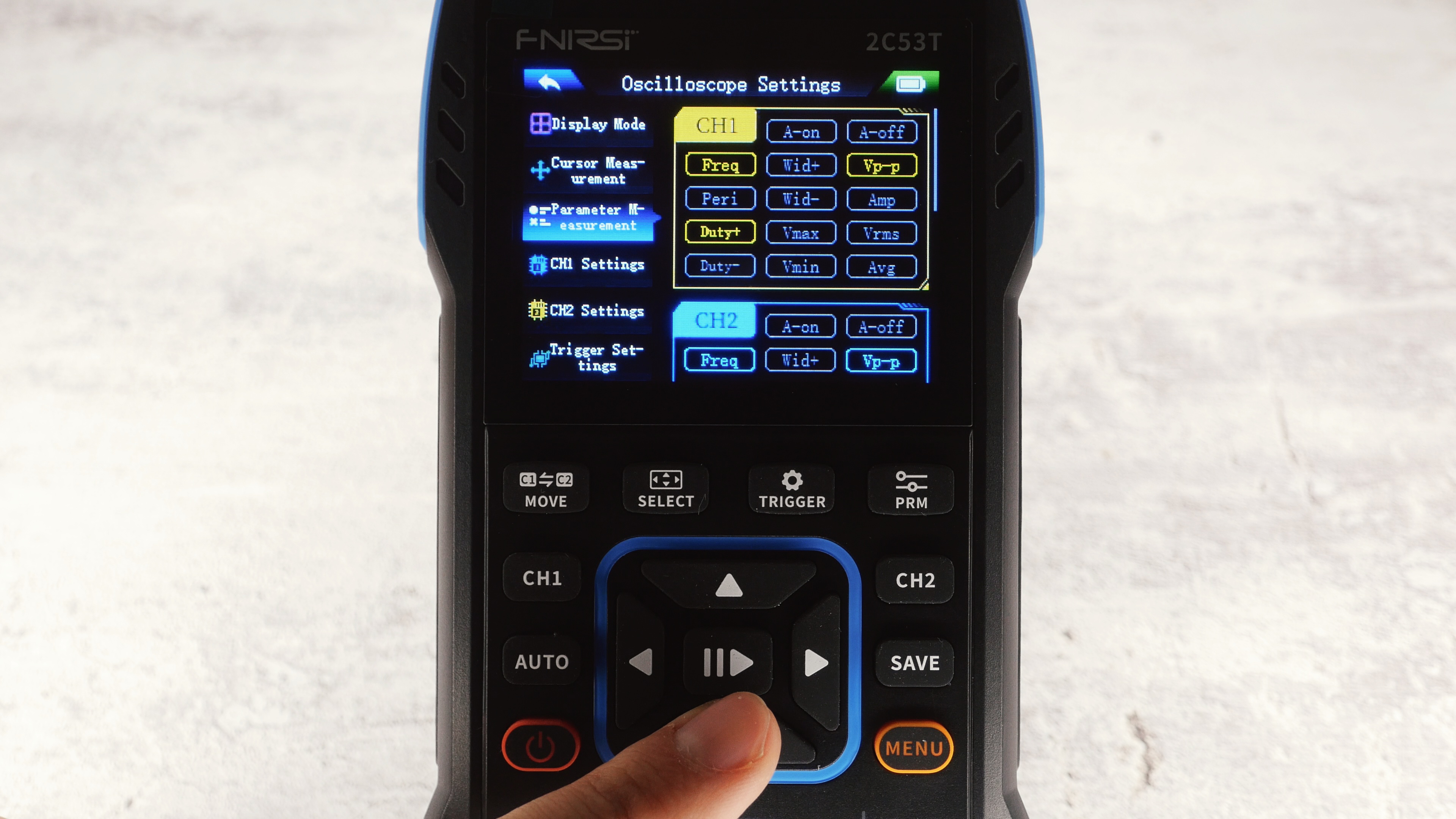

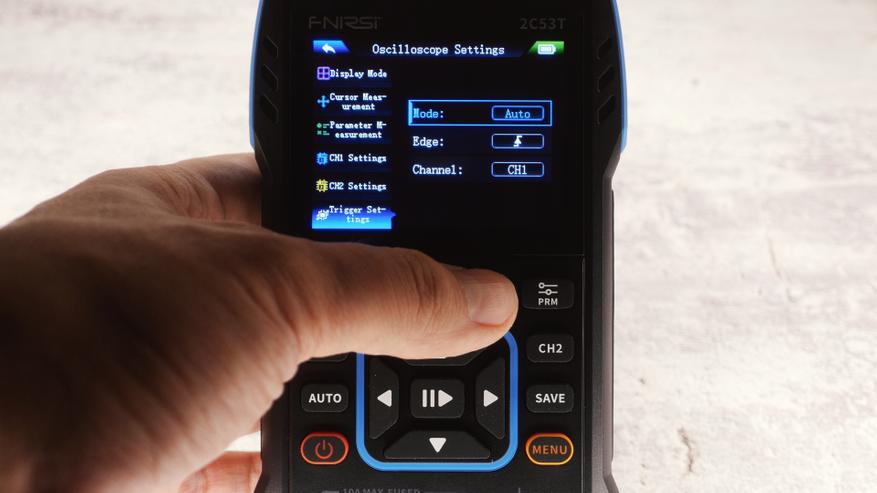

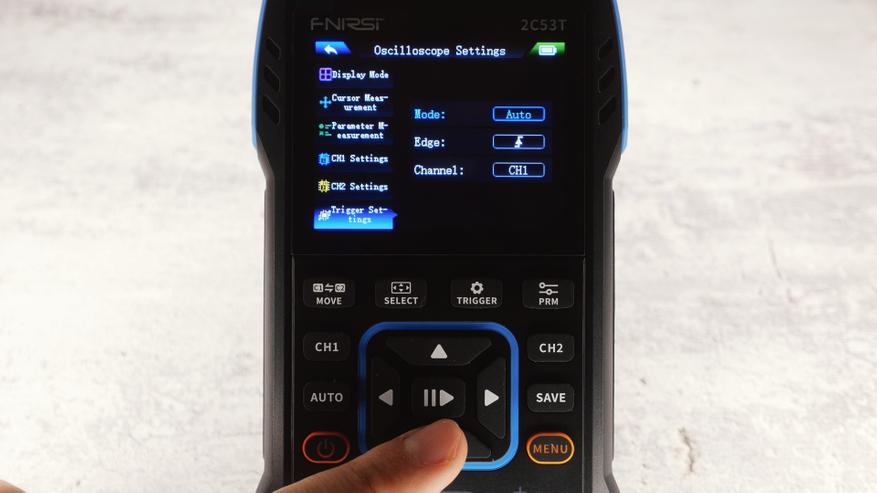

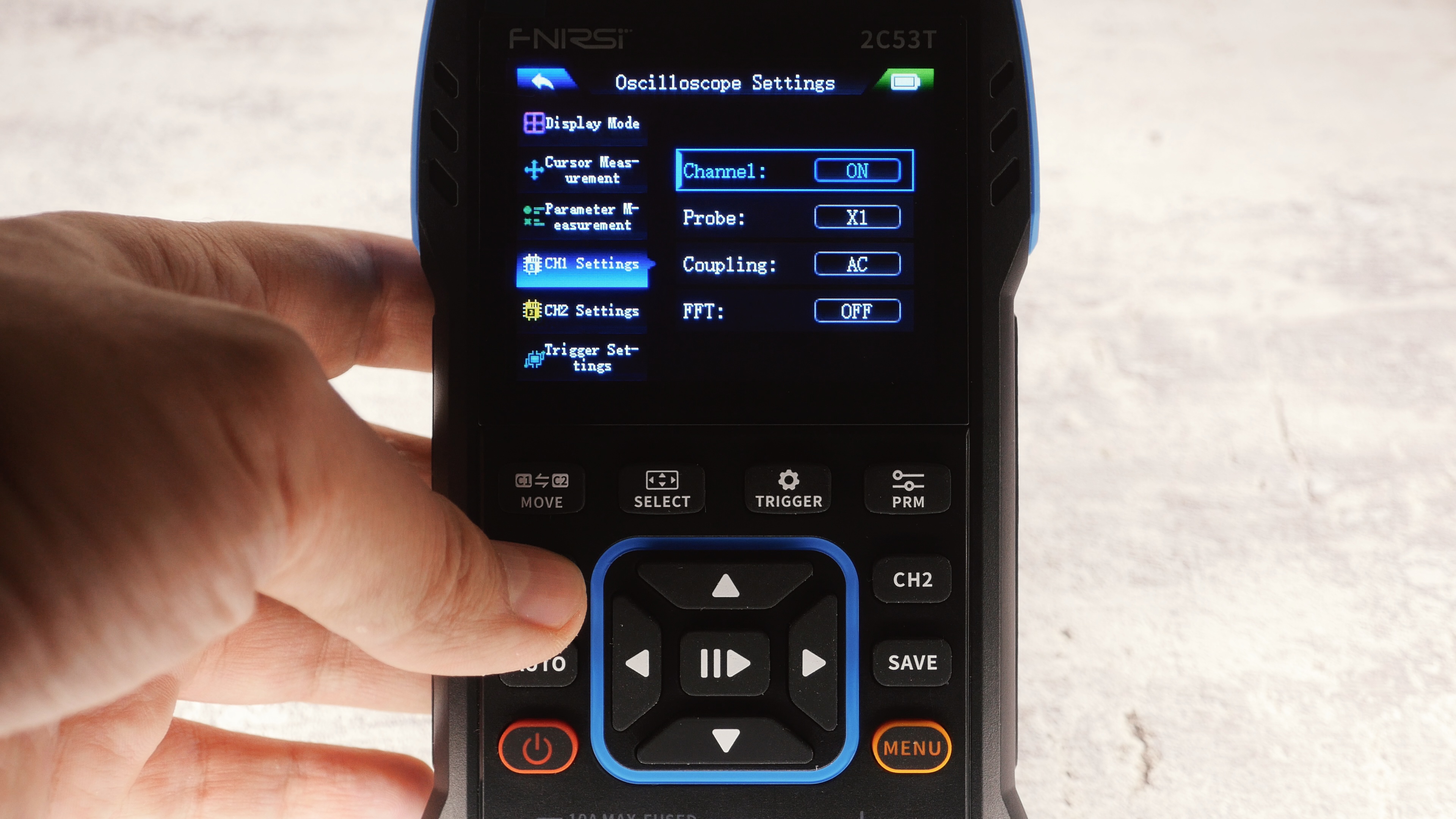

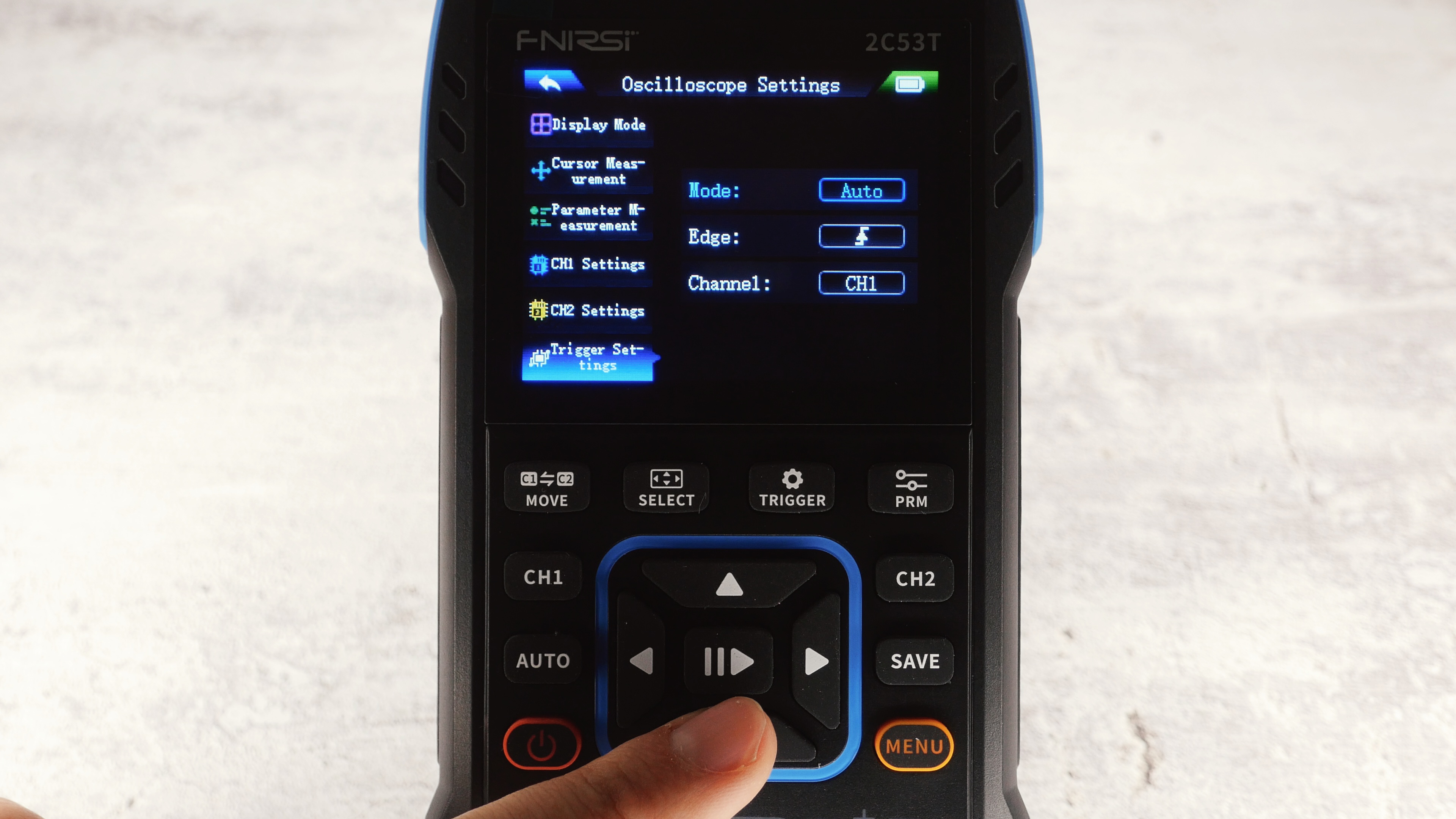

Так же можно войти в полное меню настроек нажатием соответствующей кнопки. Здесь доступны как вкладки из быстрого доступа, так и остальные, которые обычно используются реже.

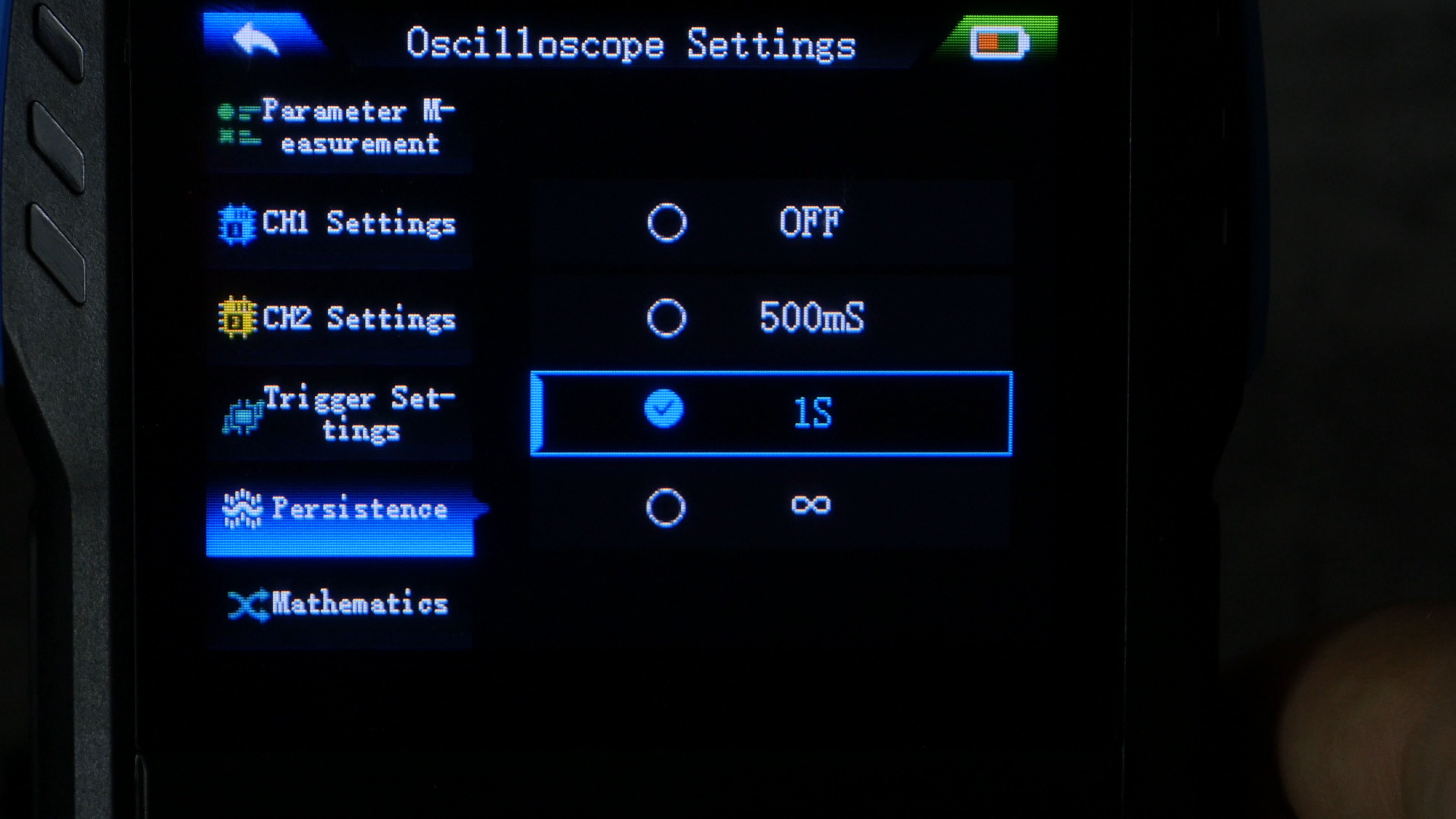

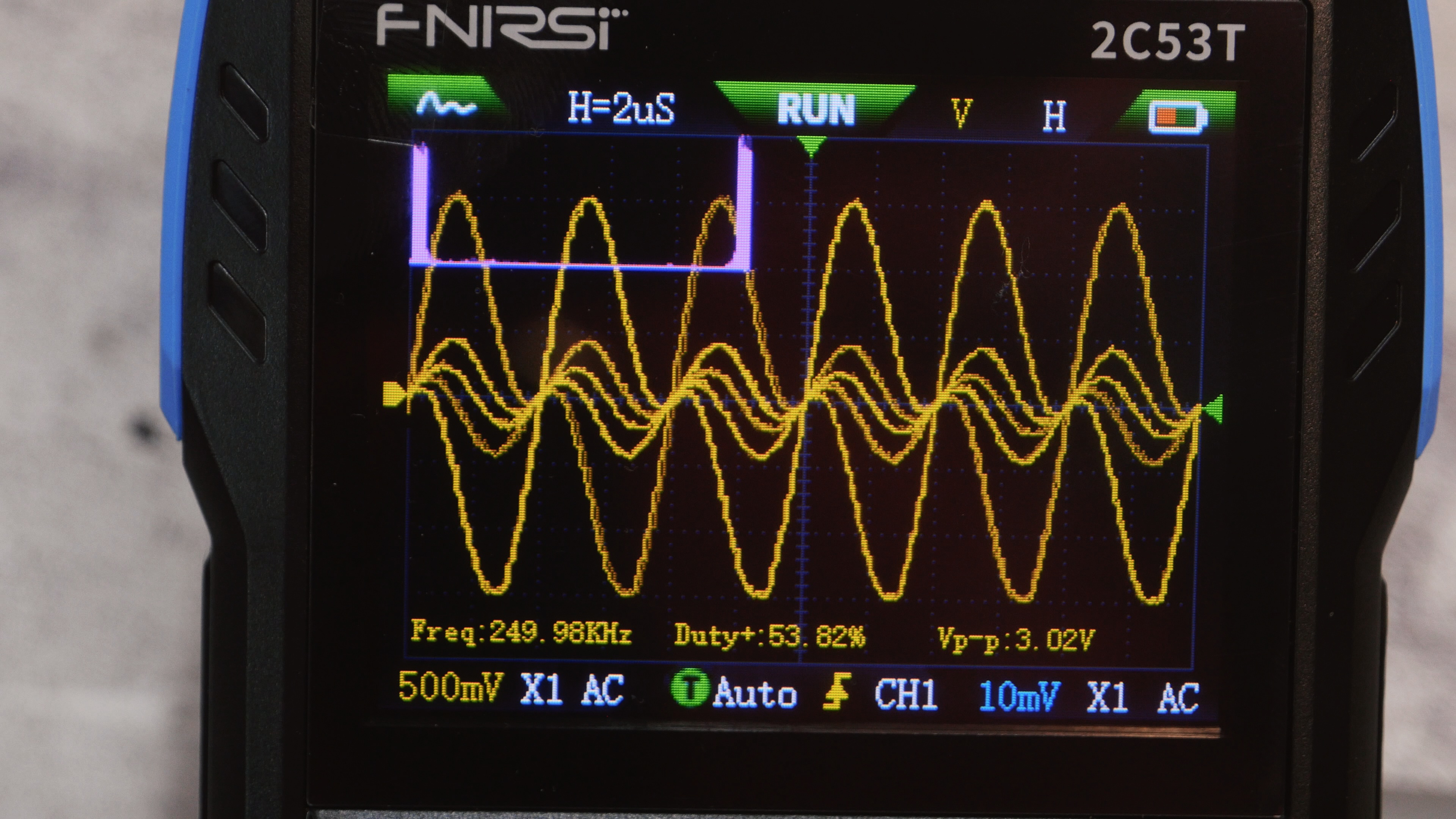

Есть и послесвечение, выдержку можно поставить на 500мс, 1 секунду и бесконечность. Отрисовка нормальная, при включении FFT так же видны два основных всплеска.

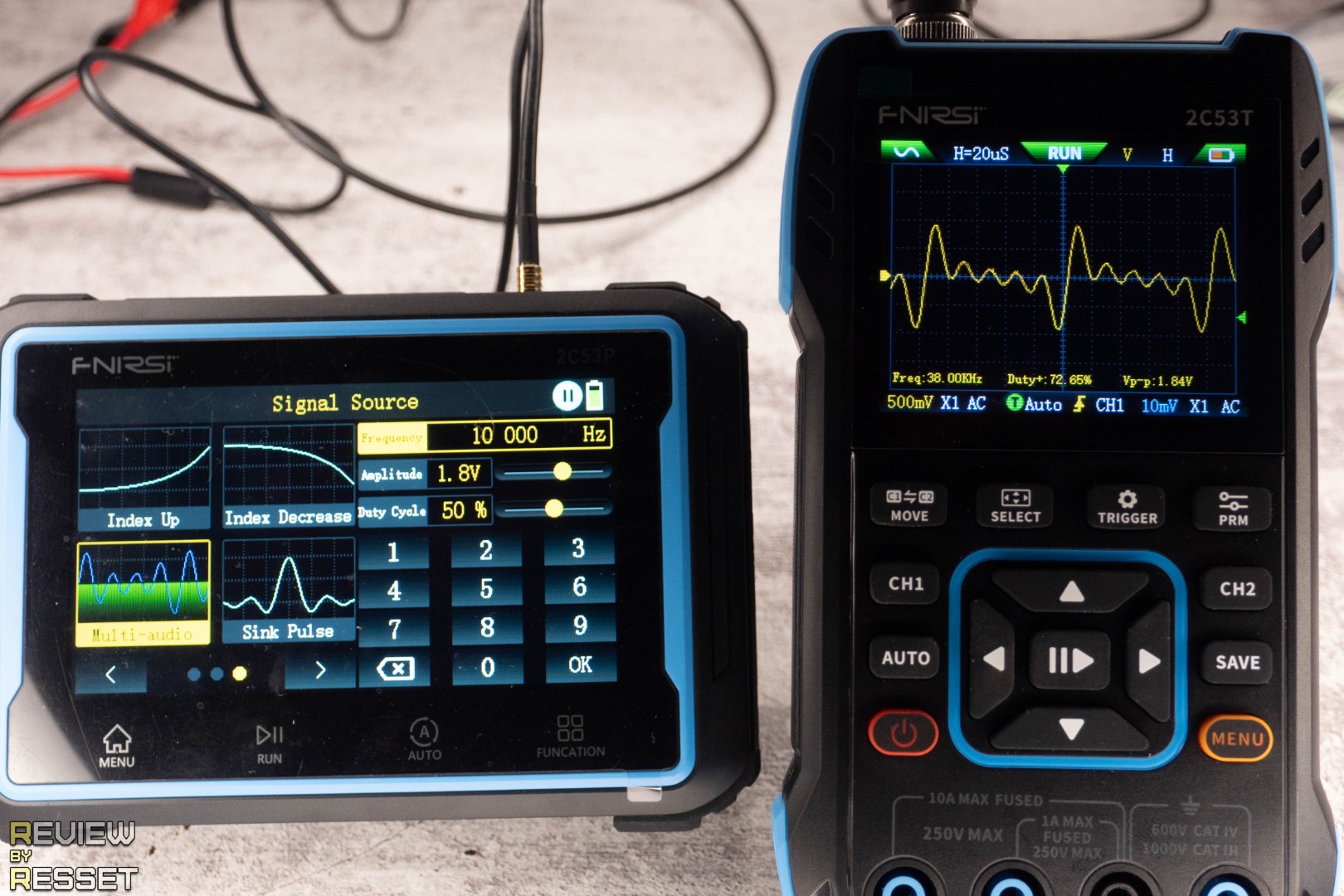

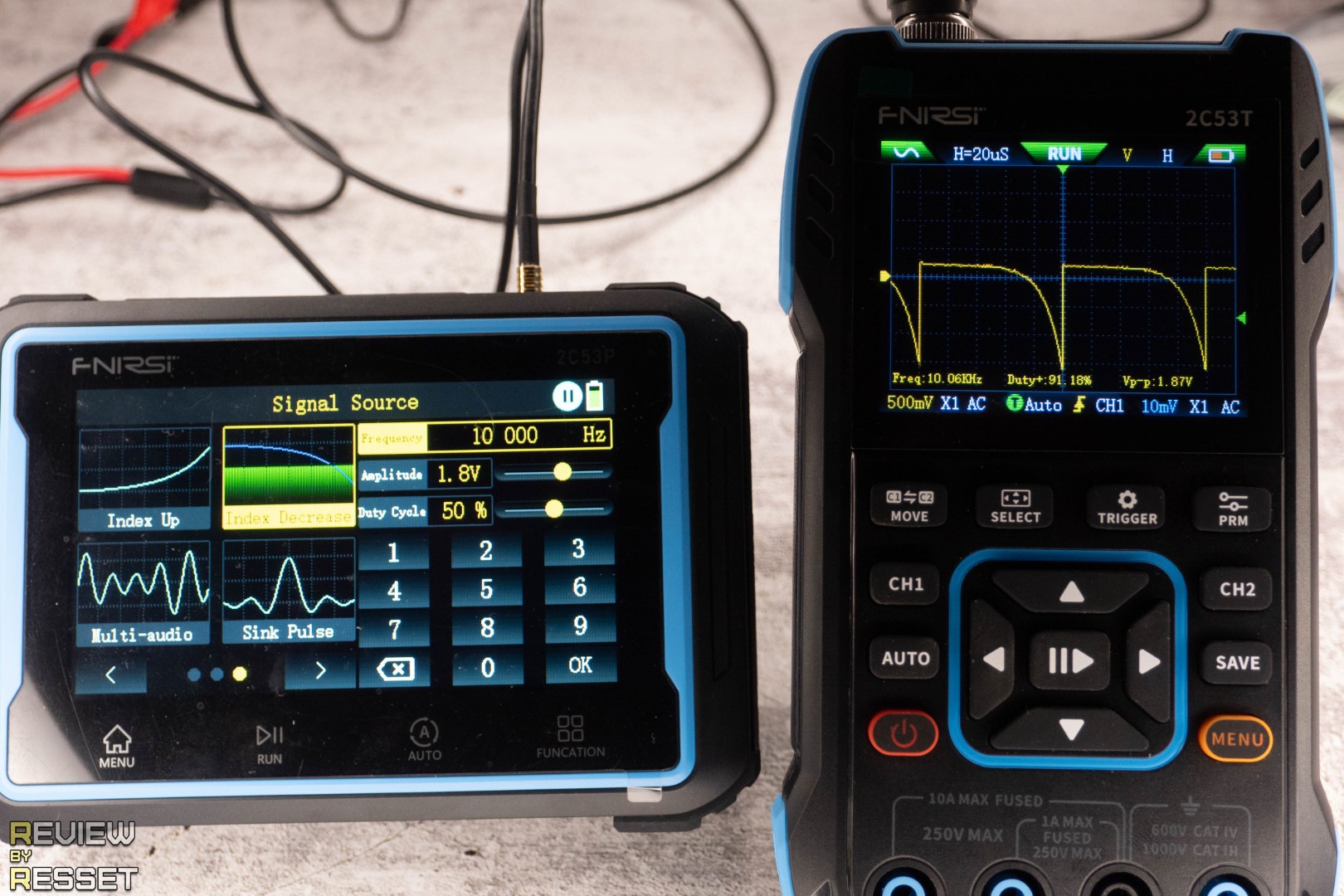

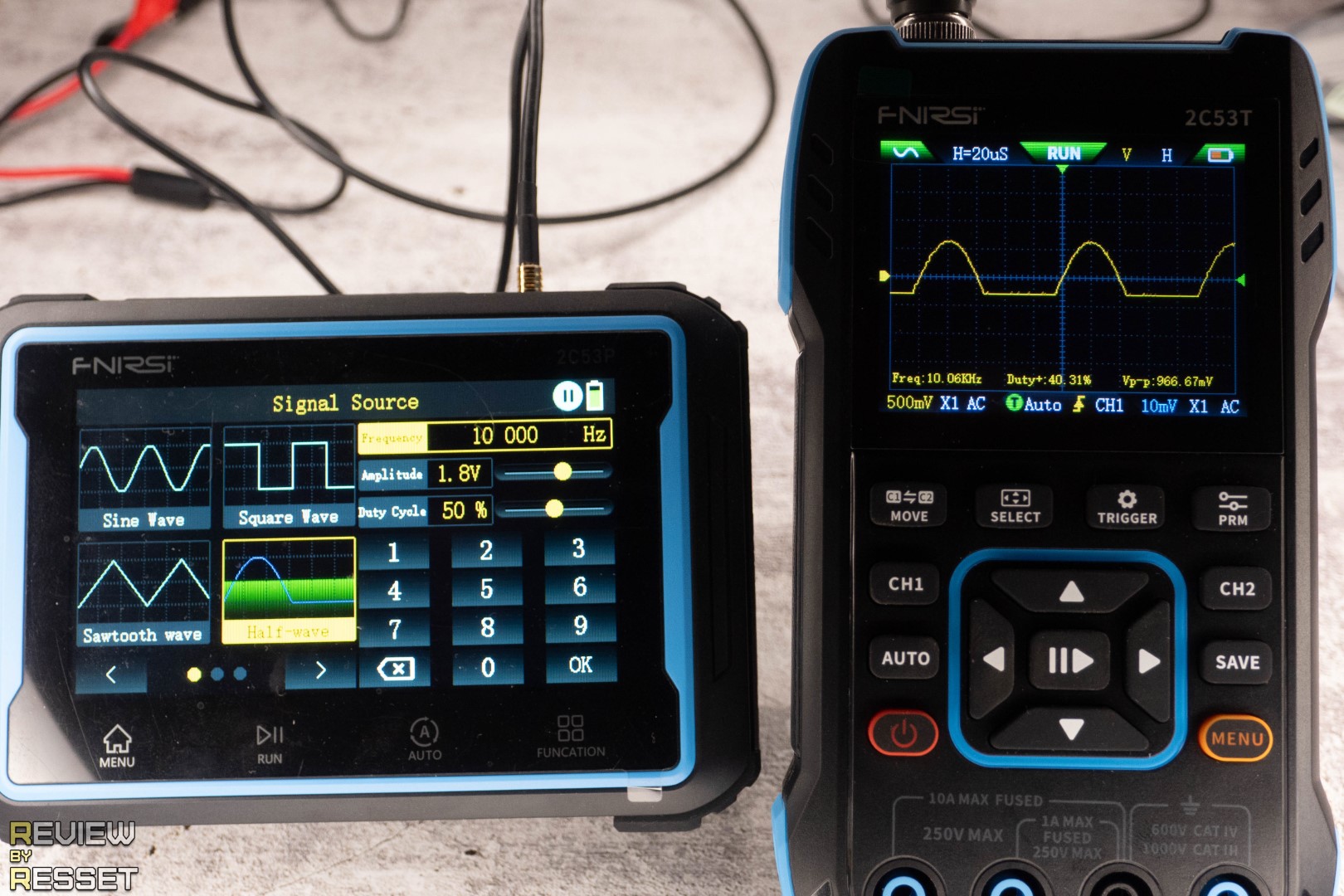

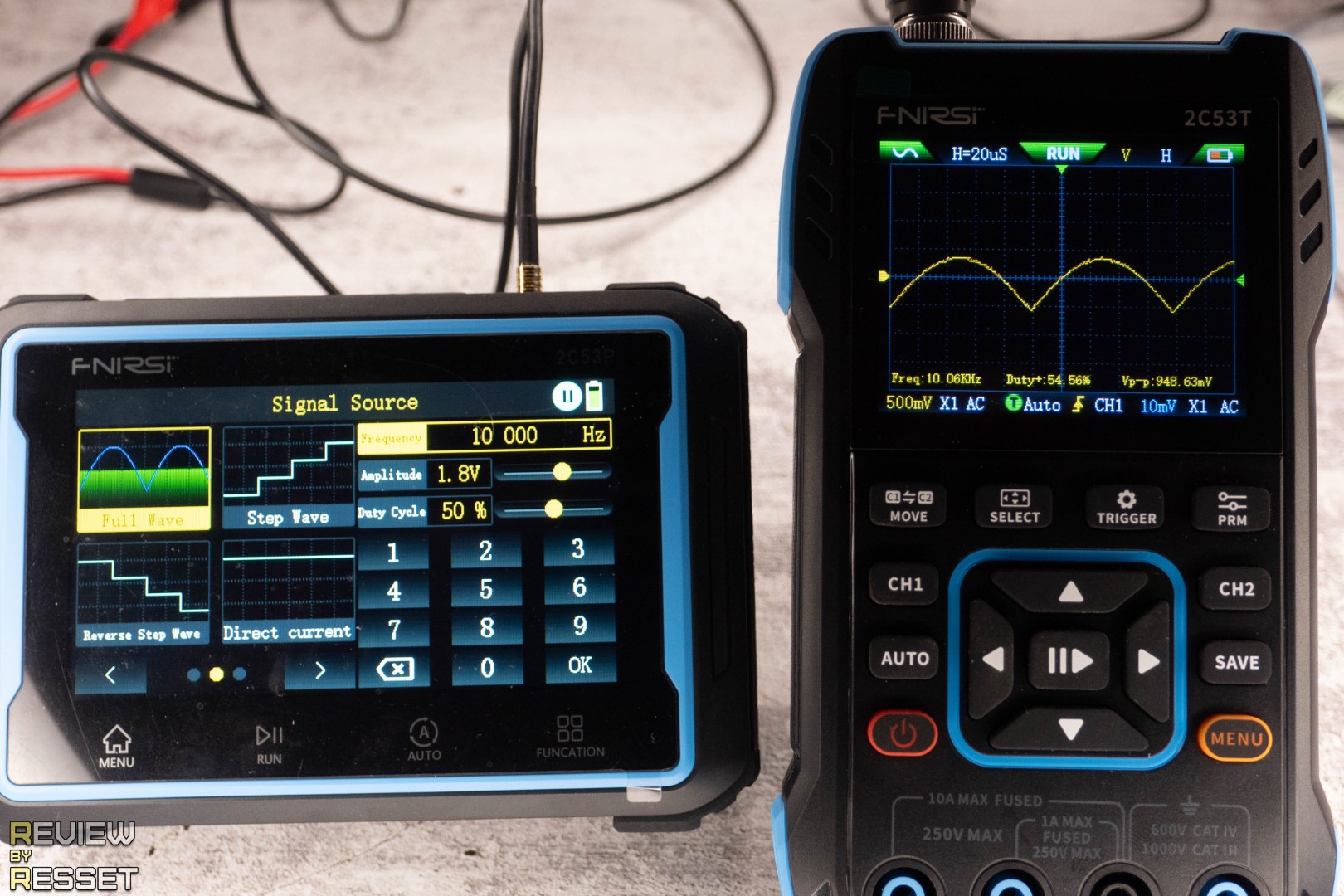

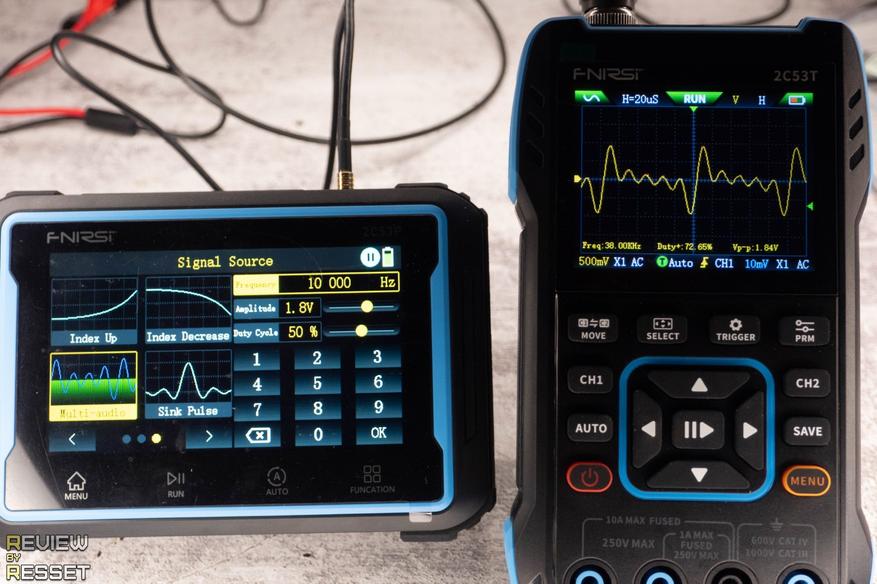

Для проверки точности использовал генератор с выходом 10кГц. Все формы сигналов получились ровные, даже компенсатор щупа не трогал.

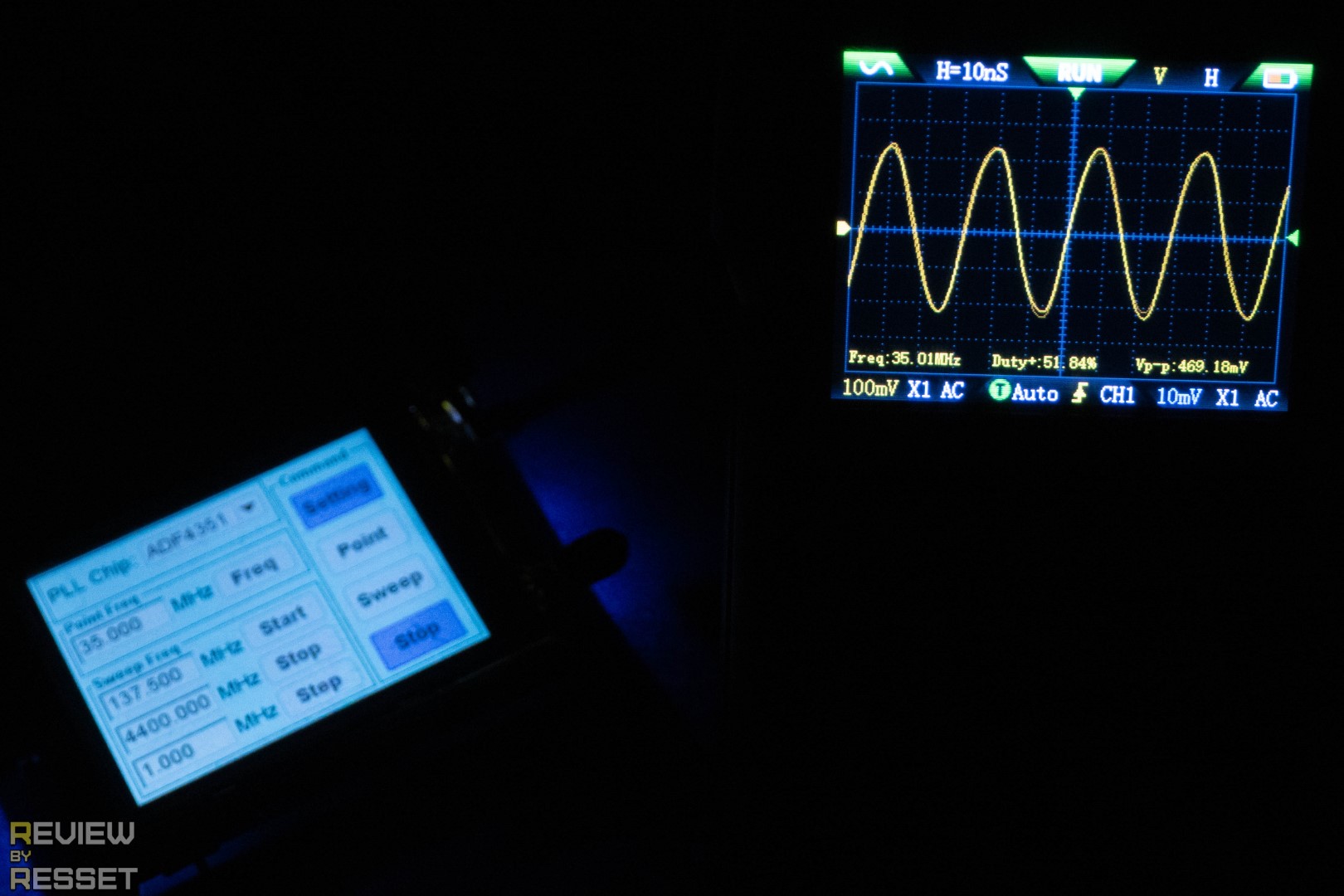

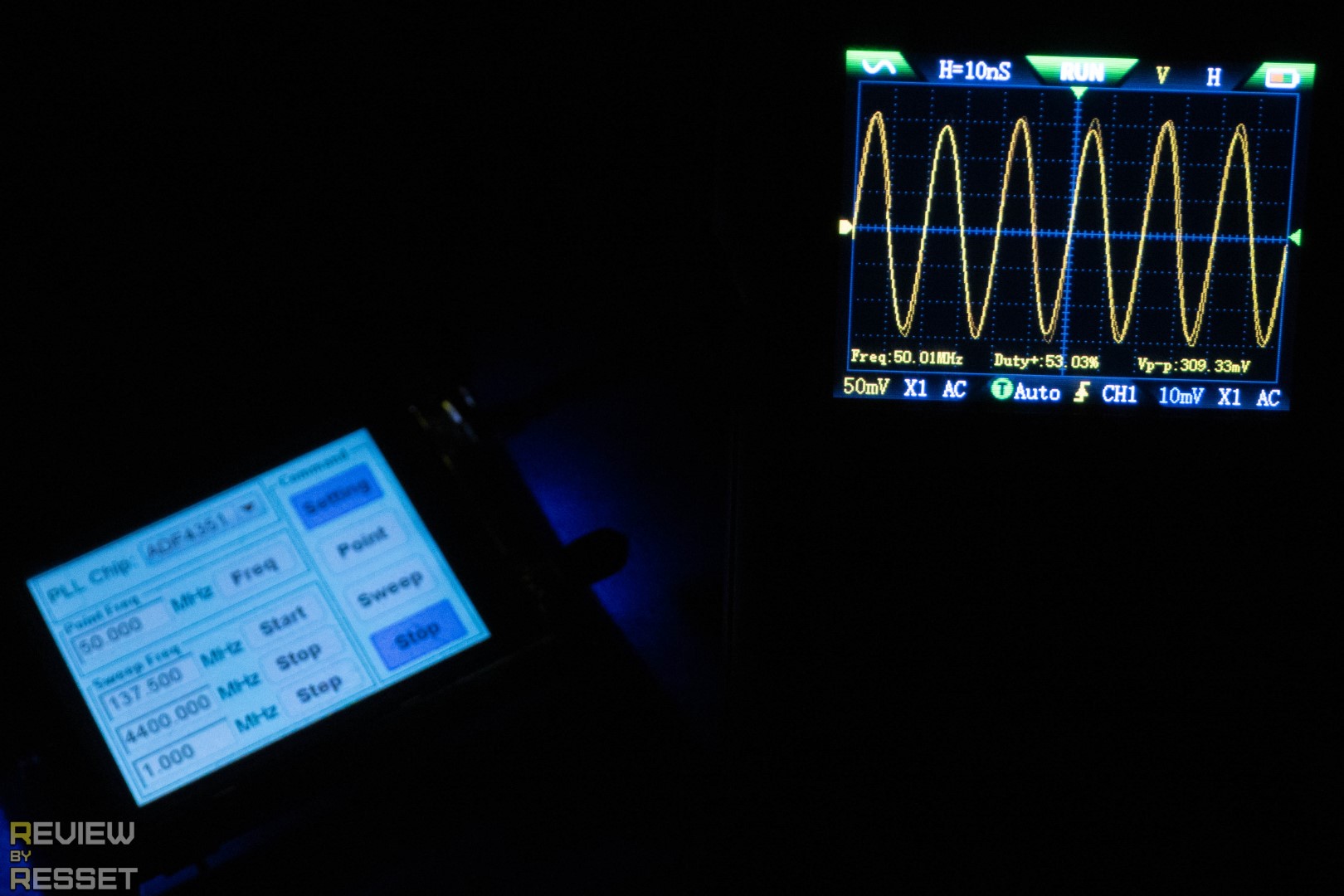

Для генерации максимальной частоты использовался уже другой инструмент с минимальным порогом 35МГц, которые 2C53T вполне достойно вытянул. С включенным послесвечением видно небольшое дрожание формы, но оно совсем небольшое.

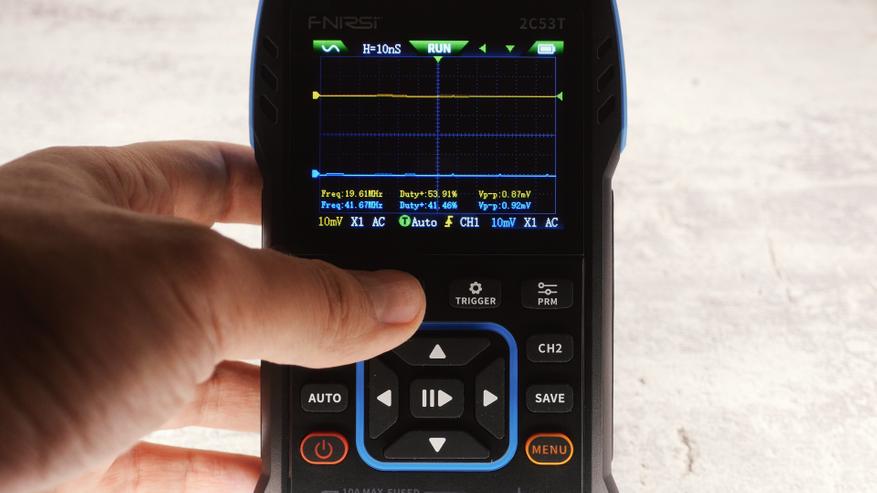

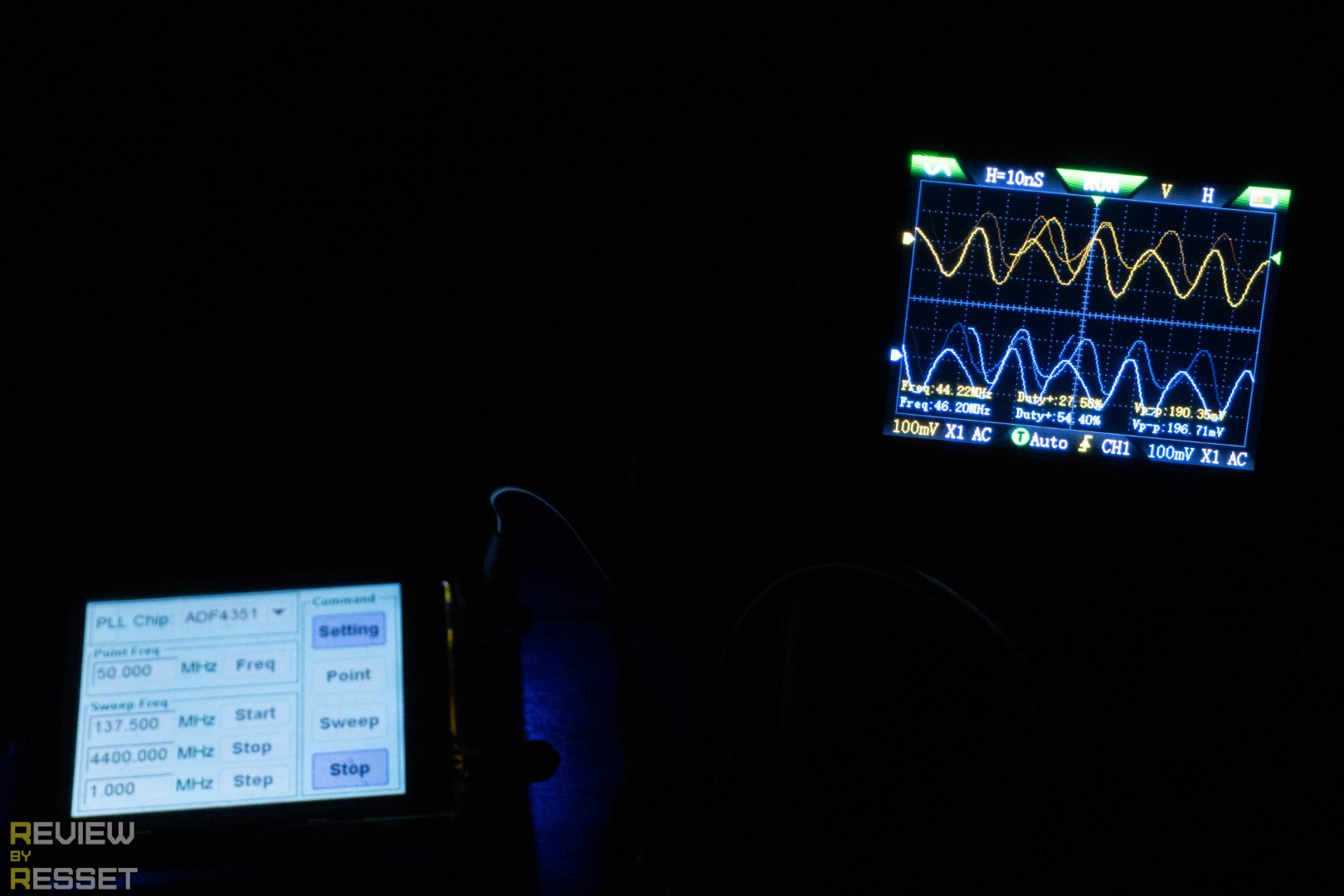

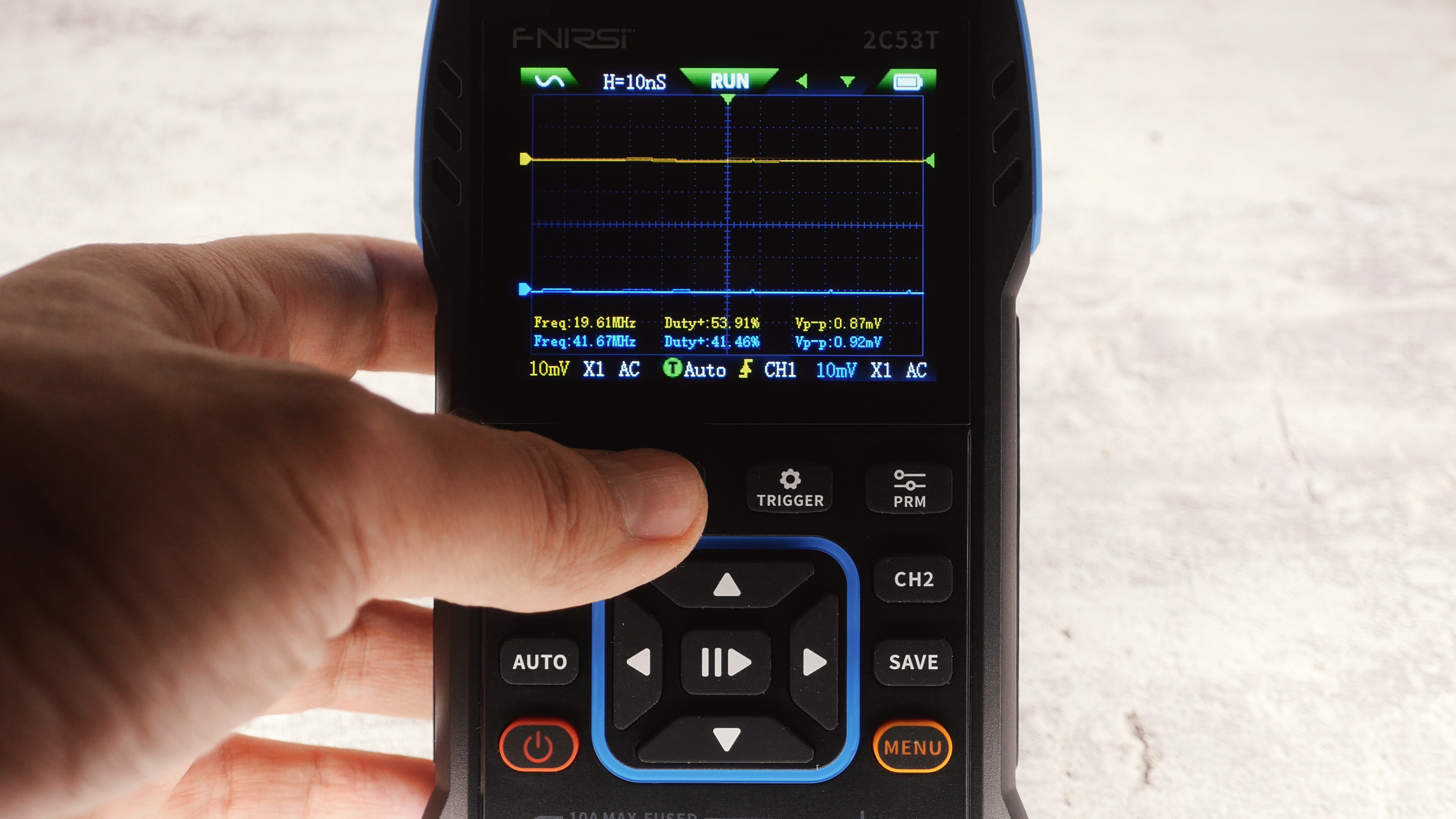

В теории два канала могут вытянуть по 50МГц, но вот синхронизация страдает на обе ноги, из-за чего даже один нормально не отображается .А может наводки еще какие идут, т.к. использовал общий провод для подключения.

Генератор сигналов

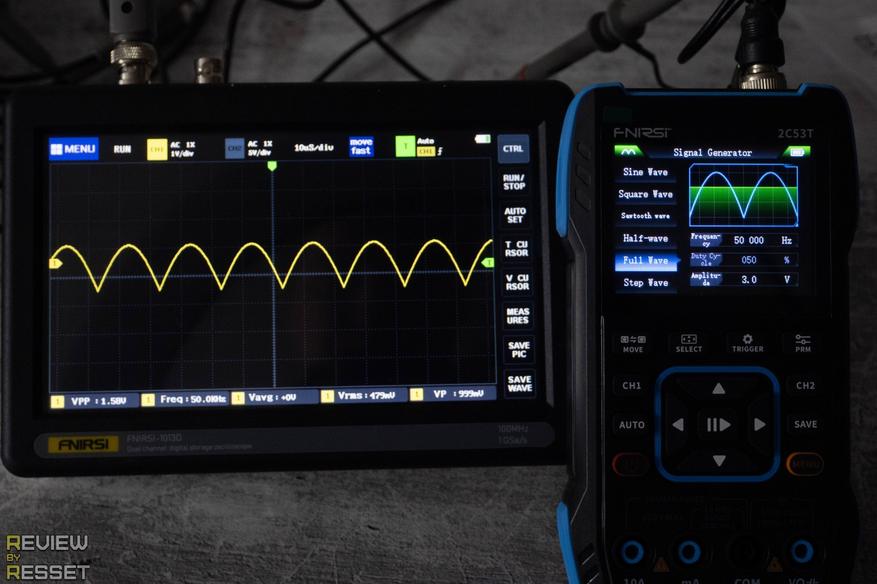

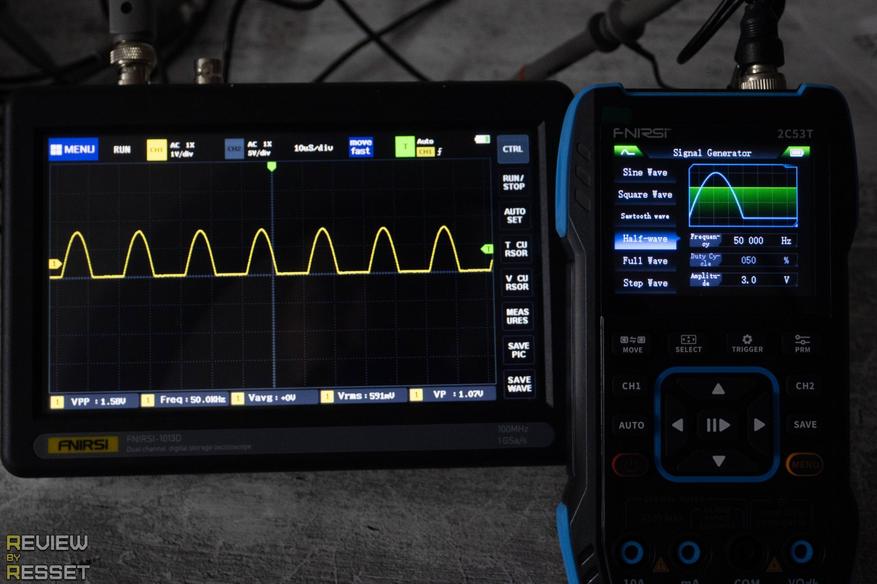

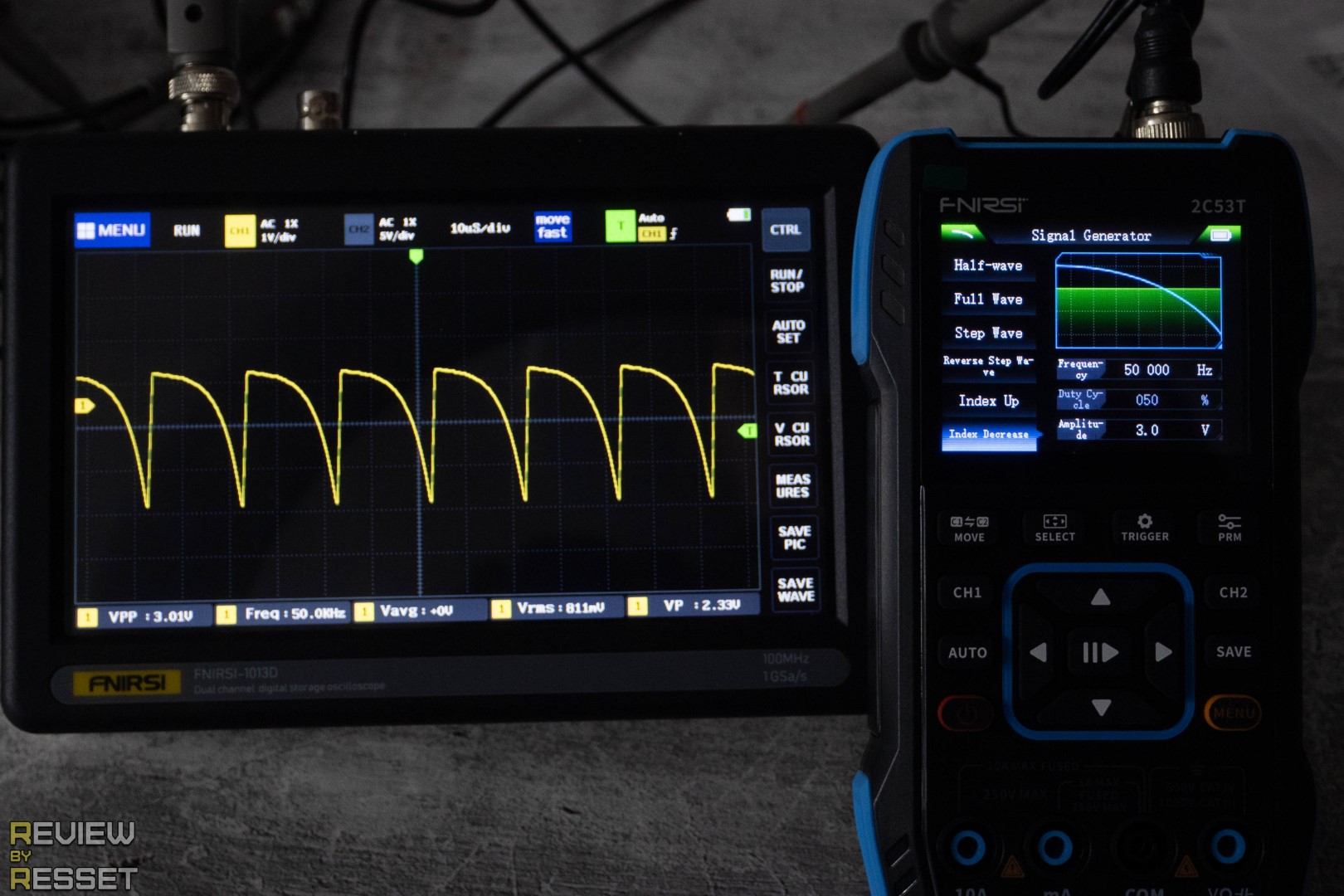

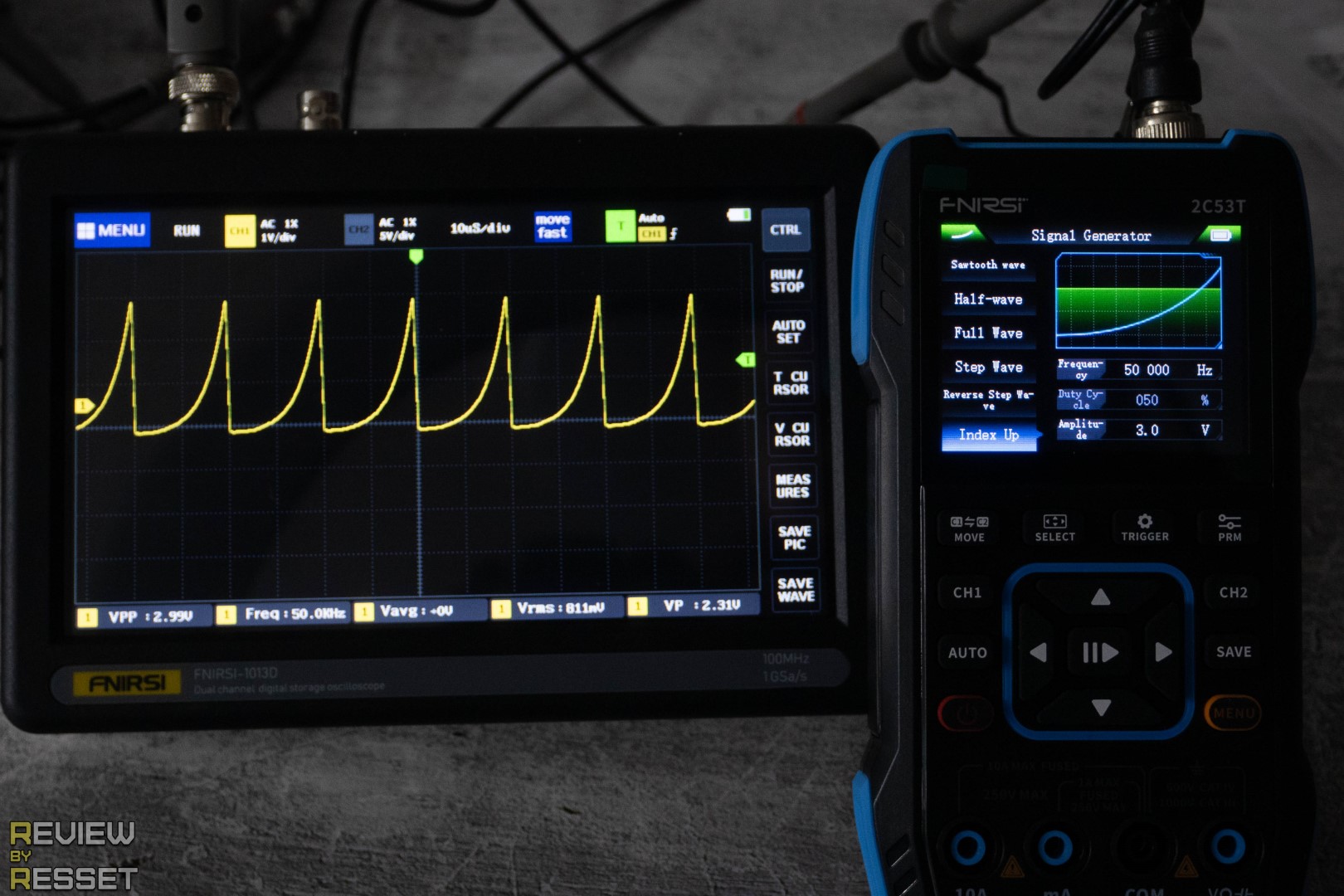

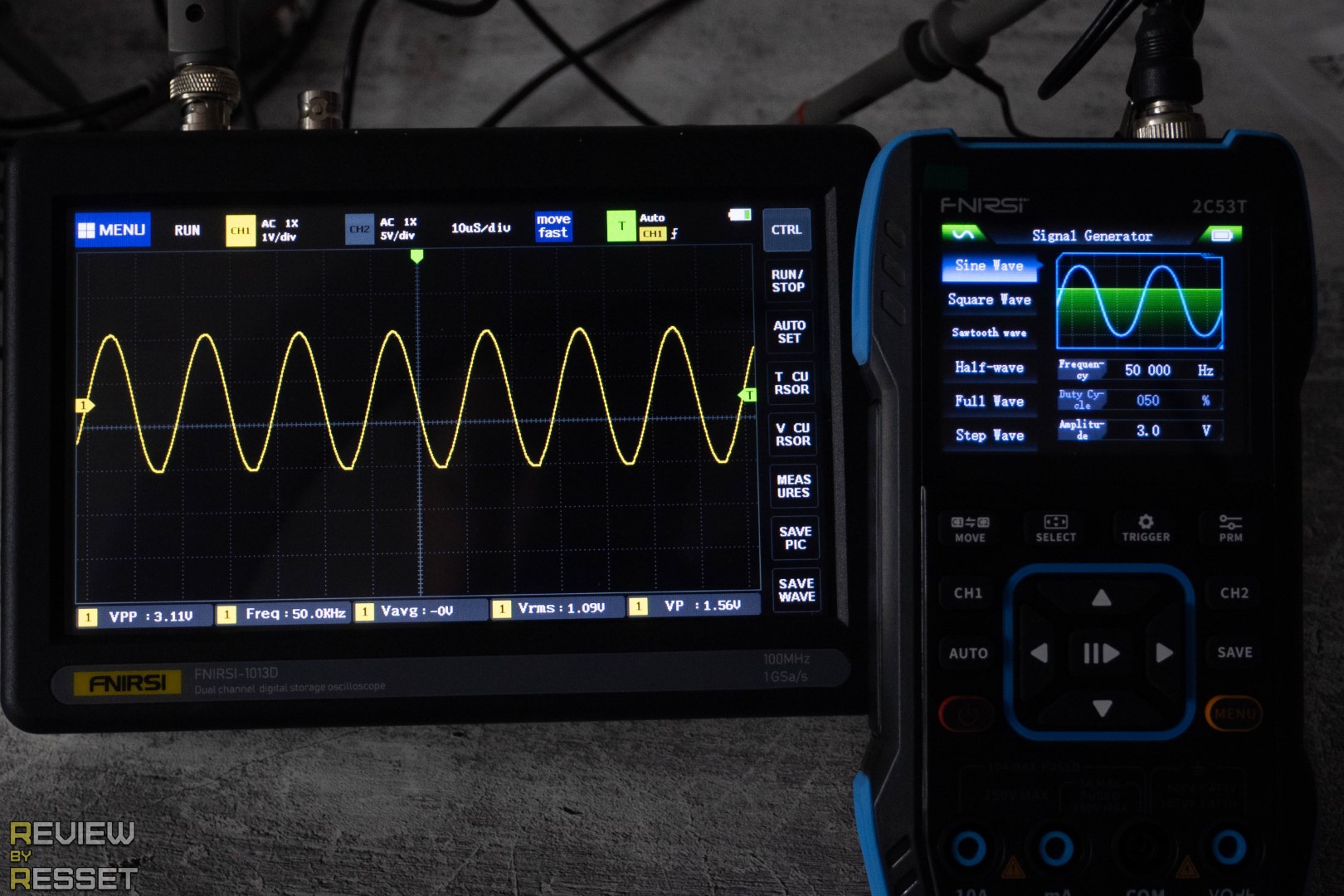

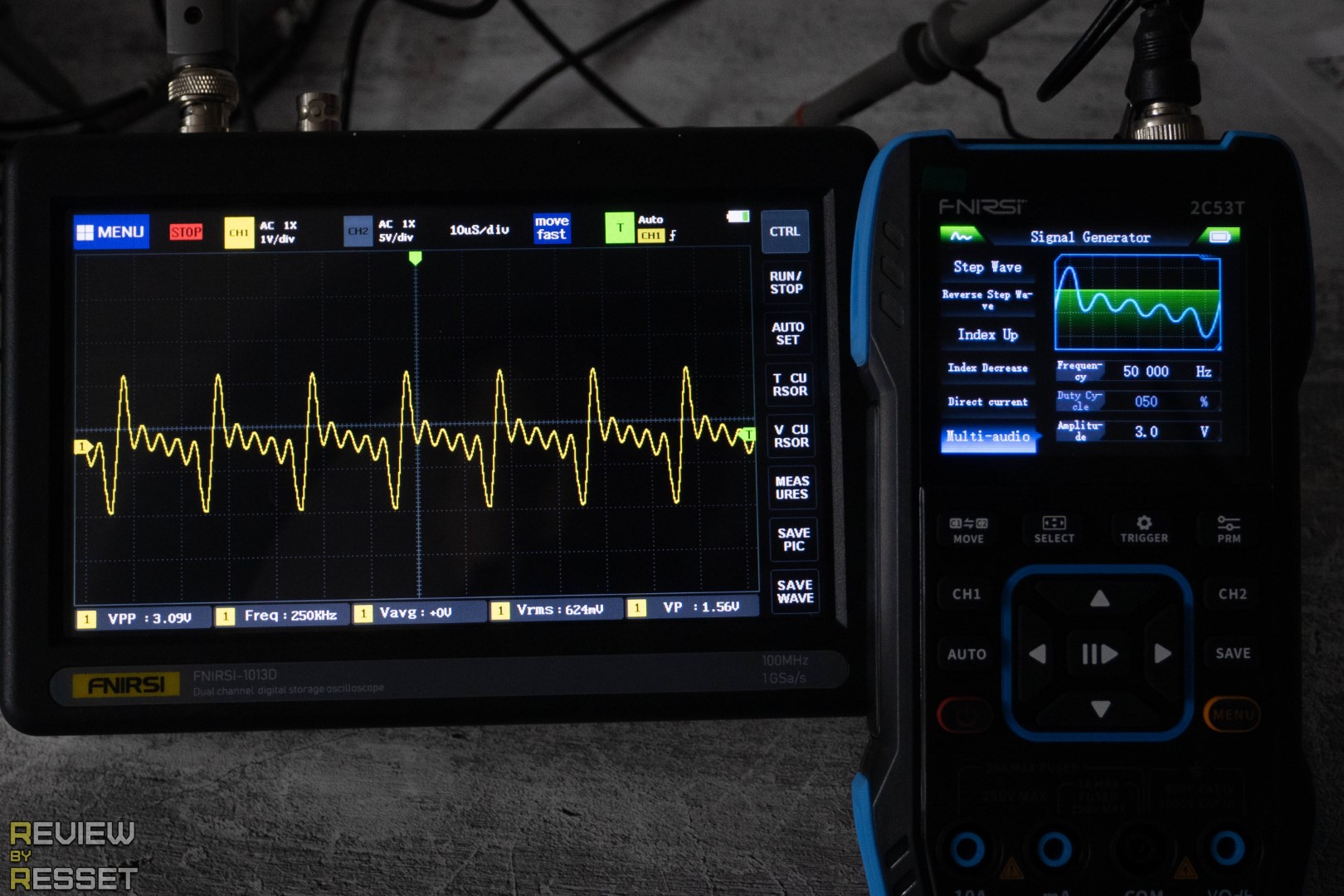

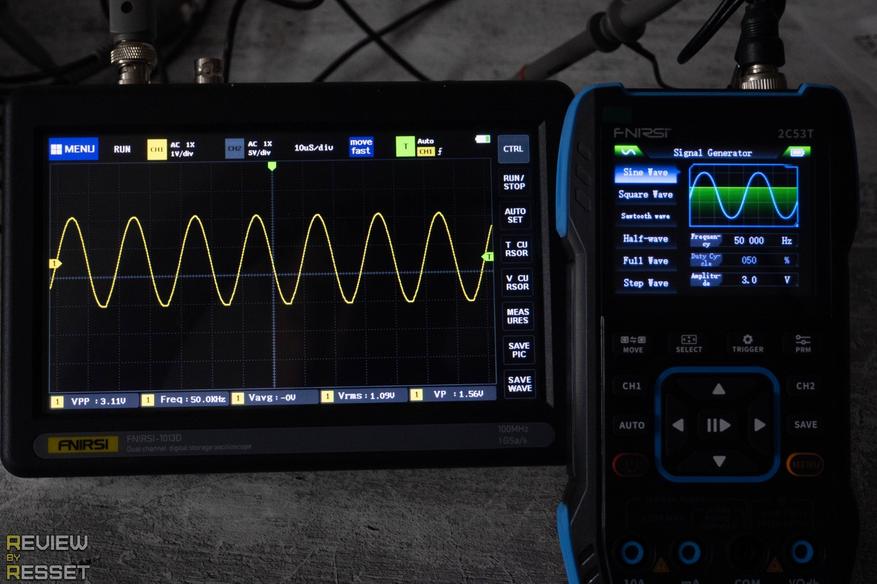

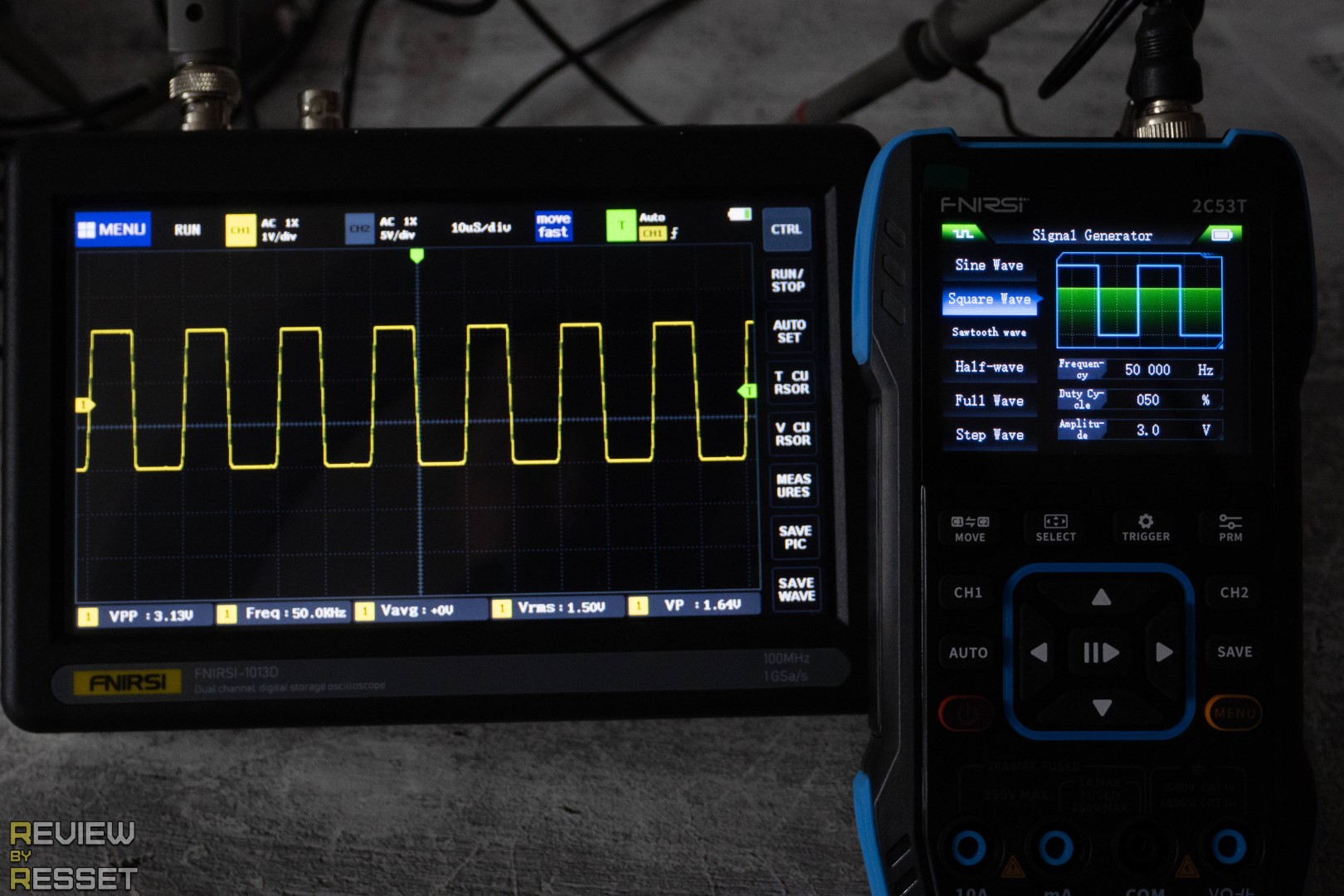

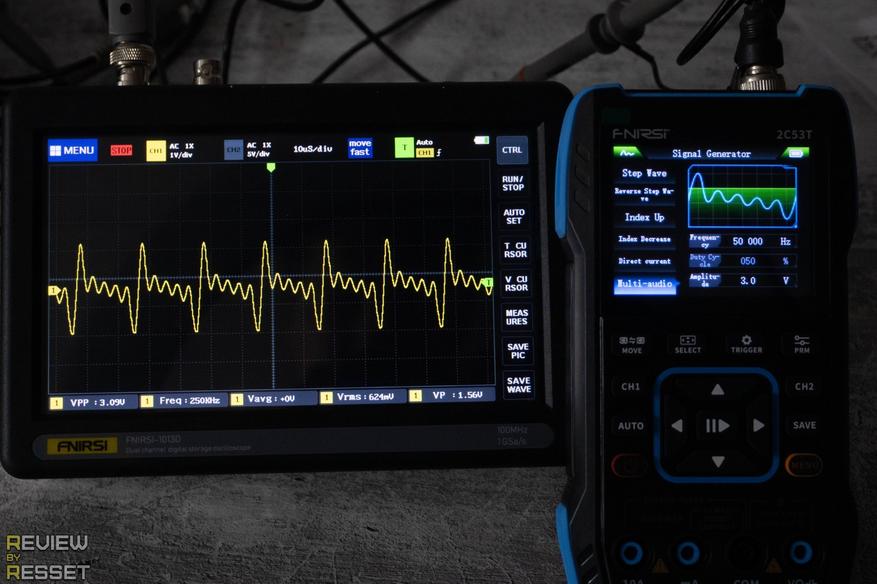

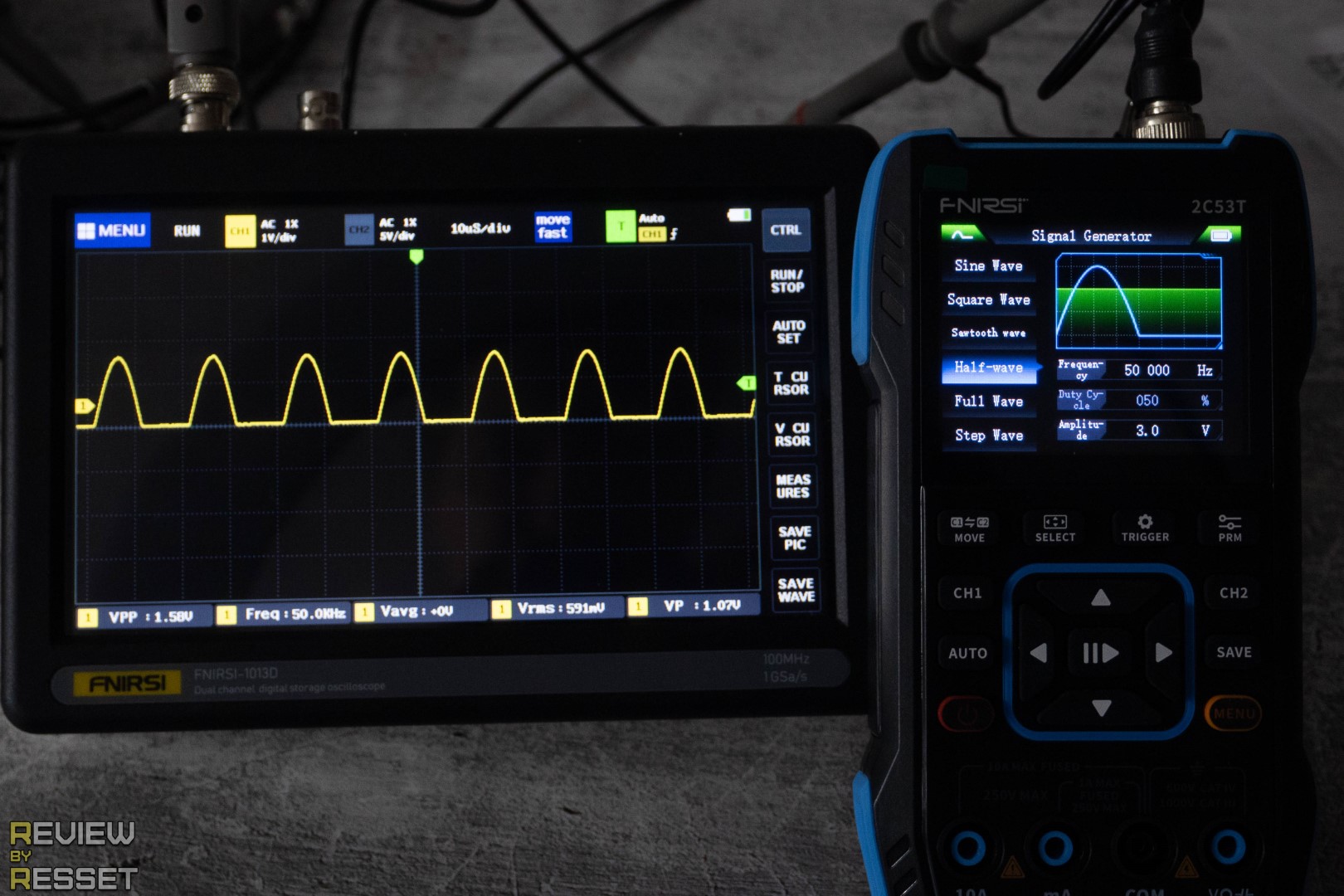

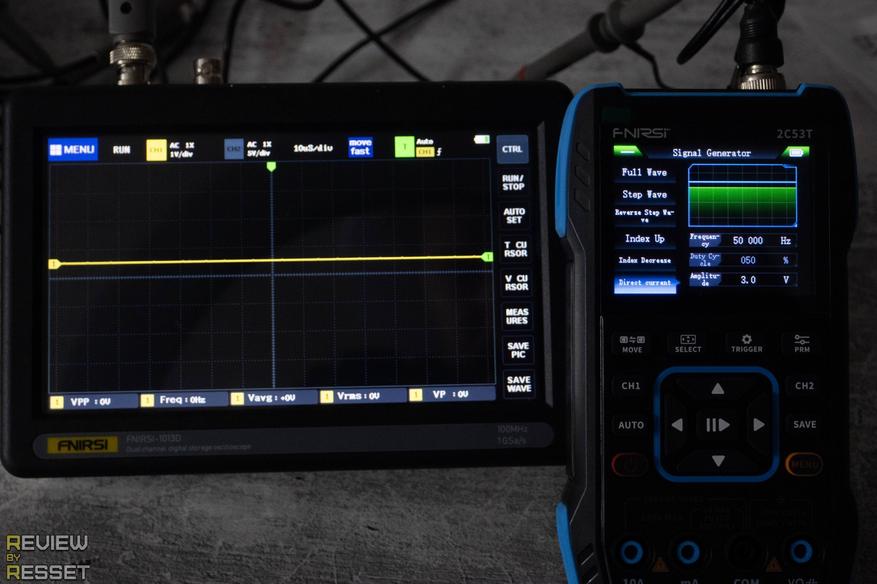

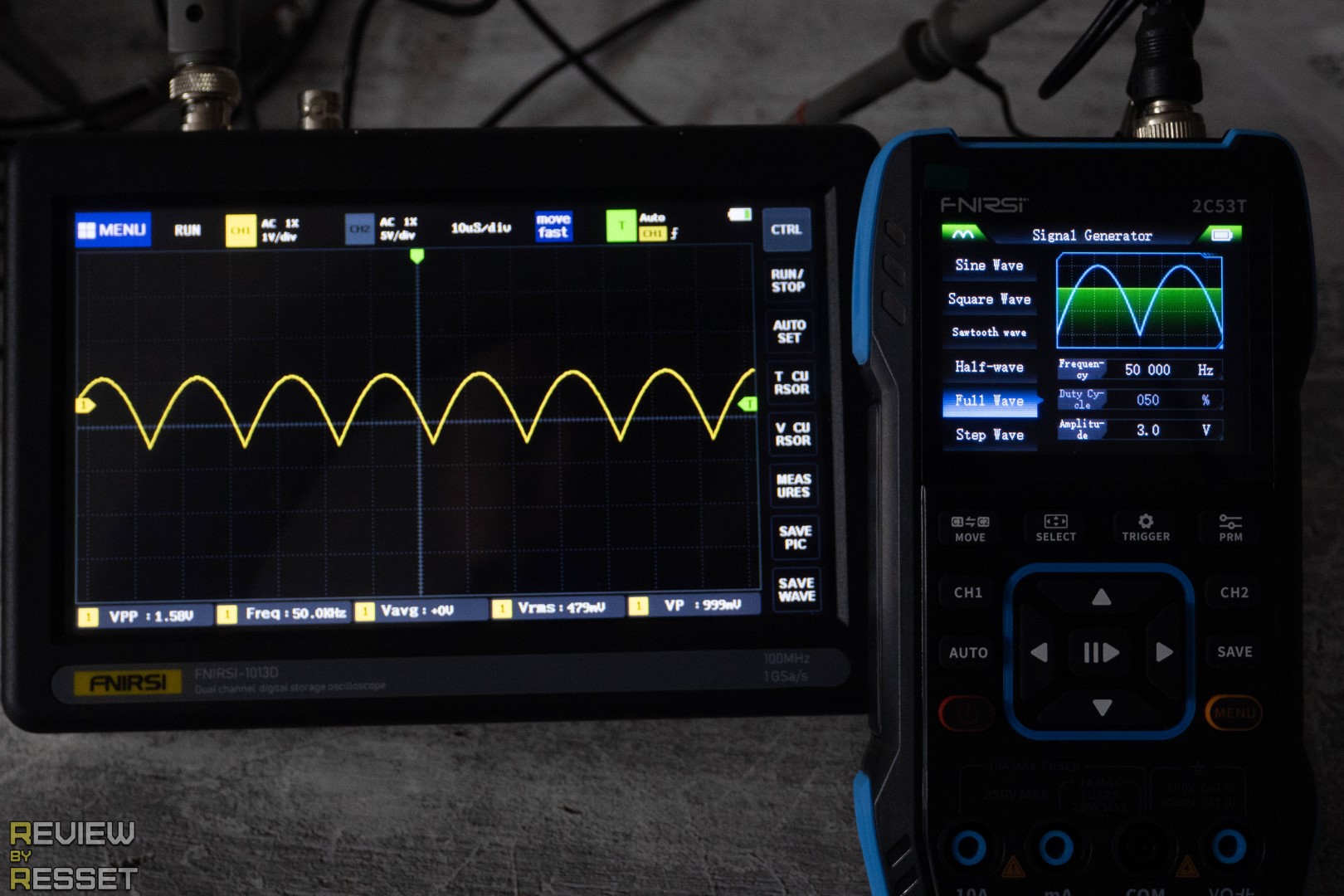

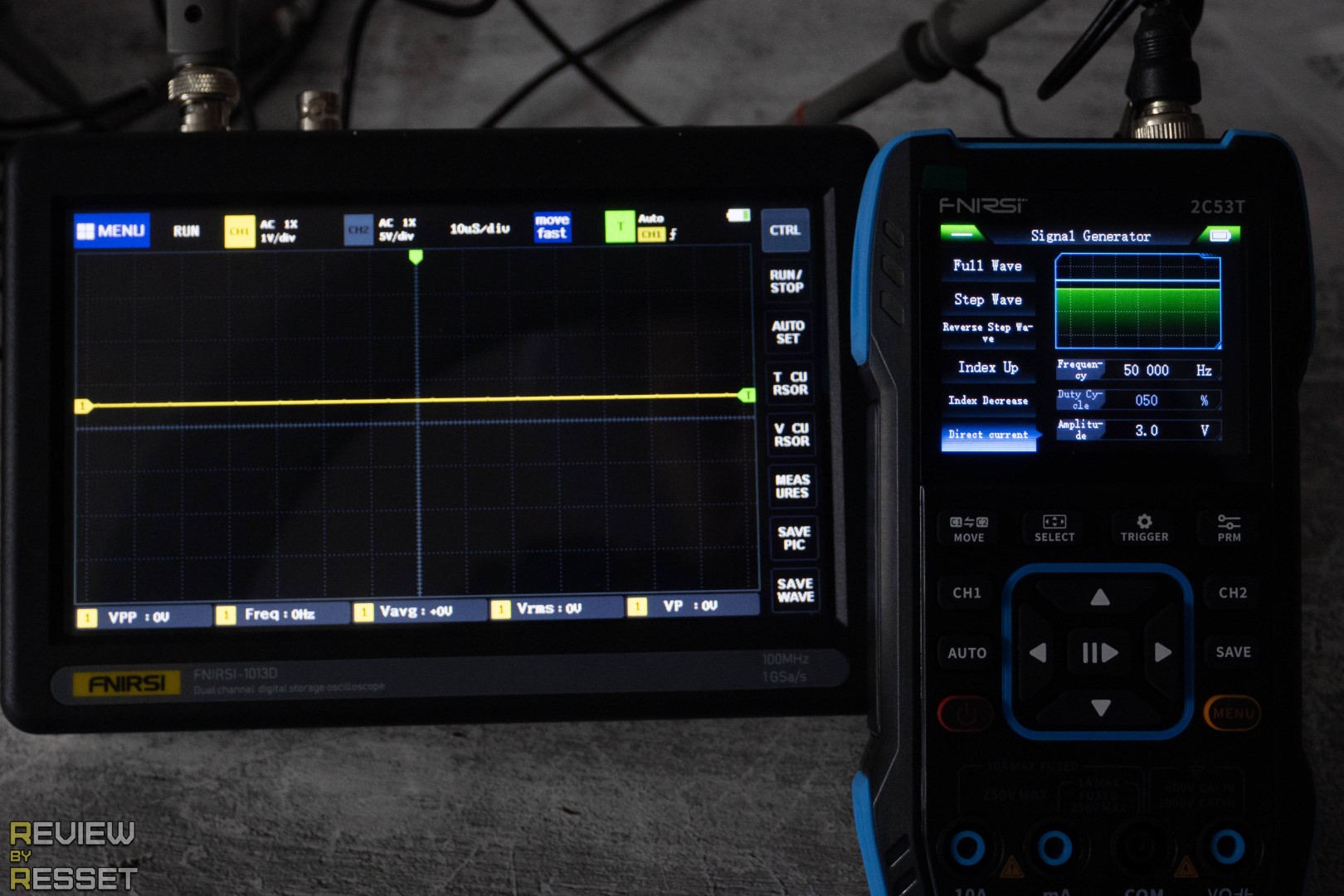

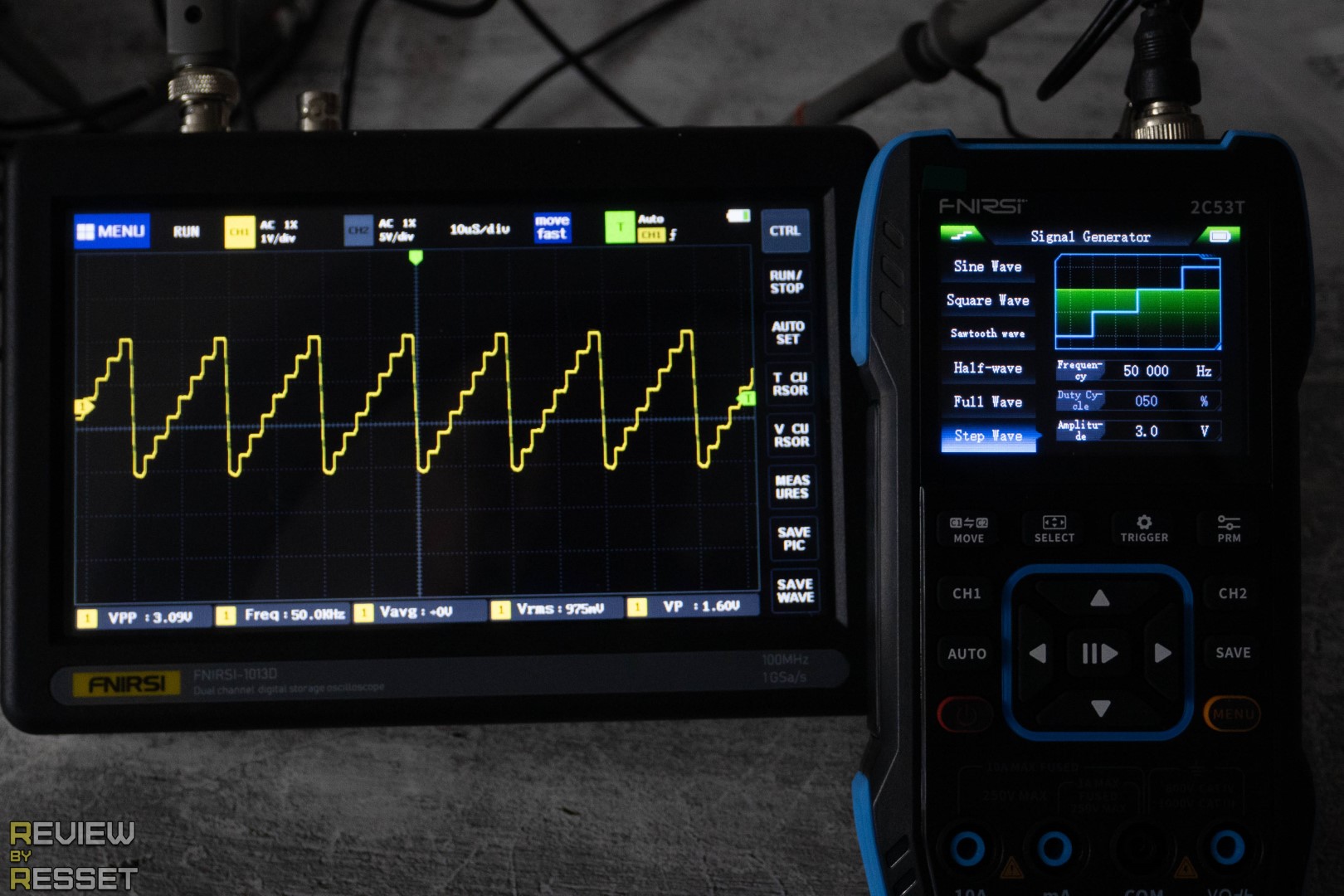

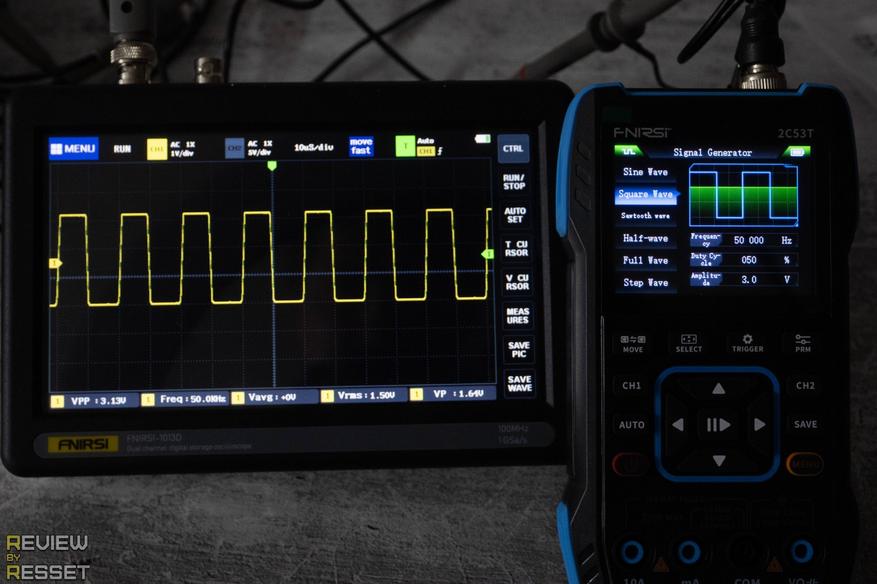

Можно строить до 12 форм сигнала с частотой до 50кГц и амплитудой 0.1-3В, так же местами скважность двигать можно. Тут вопросов тоже особо нет. При чем он может работать и в режиме осциллографа, а для быстрого доступа к его настройкам, достаточно подержать кнопку «TRIGGER».

Итоги

Обычно когда производитель создает универсальный комбайн «n» в одном, нормально не работает ни одна из опций, которую в него впихнули. Тут же придраться особо не к чему.

+ Мультиметр точнее многих моделей, что у меня были, 20к отсчетов дают очень мелкий шаг измерений, плюс имеются дополнительные режимы для напряжения и тока, в которых отображаются уже мкВ и мкА. Правда мне нечем было проверить точность в этих режимах, но учитывая, что в основных всё хорошо, не думаю, что будет очень большая погрешность.

+ Генератор так же работает без нареканий, ранее жаловались, что 1кГц маловато для диагностики в некоторых сферах, но 50кГц уже должно хватить всем.

+ По сравнению с 2C23T, интерфейс настроек был переработан в лучшую сторону, пользоваться осциллографом стало гораздо комфортнее. Заявленную частоту 50МГц нормально высчитывают оба канала, но не одновременно, т.к. нет отдельной синхронизации для каждого.
